Вентиляция чердака над мансардой – боремся с конденсатом



Как бы вы ни старались, на 100 % предотвратить попадание влаги в подкровельное пространство вам вряд ли удастся. Главная причина ее появления – конденсат, который негативно влияет на кровельные конструкции и микроклимат в помещении. Поэтому организация воздухообмена и вентиляция чердака над мансардой должны заботить каждого домовладельца.

Блок: 1/4 | Кол-во символов: 341
Источник: https://remoskop.ru/ventiljacija-cherdaka-mansardoj-sdelat-svoimi-rukami.html

Разделы статьи

Вентиляционные системы крыши

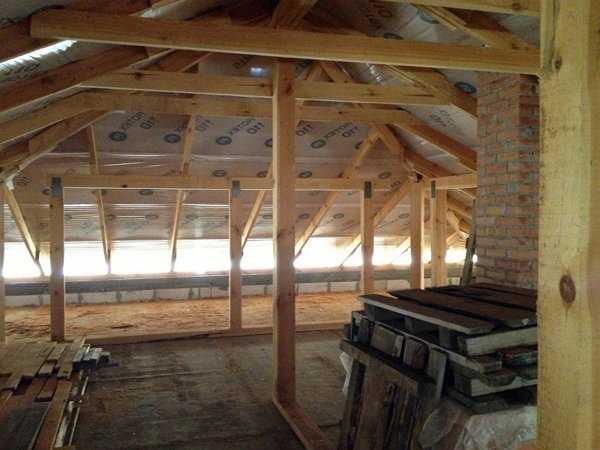

Как и все помещения, в которых обитают люди, мансарда и чердак над ней требуют устройства приточной и вытяжной системы вентиляции. Чердачный отсек под кровлей предполагает постоянное проветривание для возможности правильного и надёжного функционирования крыши. Это необходимо для устранения избыточной влаги, которая может доставить много проблем в холодное время года.

По своему назначению вентиляция на мансарде подразделяется на:

  • приточную;
  • вытяжную;
  • общую.

По способу функционирования бывает:

  • естественная;
  • принудительная;
  • комбинированная.

Кроме общеотраслевых характеристик, мансардная вытяжка может реализовываться как:

  • комплекс устройств, обеспечивающих проветривание непосредственно мансардной комнаты;
  • совокупность устройств, выполняющих функции технологического проветривания крыши, позволяющих сохранить последнюю в целостности и значительно продлить срок службы.

Блок: 2/5 | Кол-во символов: 900
Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-mansardy.html

Конденсат-разрушитель – опасность для мансарды

Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались обустроить жилую мансарду и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.

И вот часть тепла даже через утеплитель для мансарды уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.

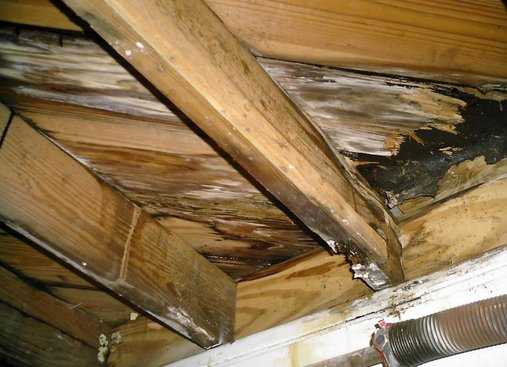

Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.

Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой мансарды своими руками, когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.

Блок: 2/4 | Кол-во символов: 2099

Источник: https://remoskop.ru/ventiljacija-cherdaka-mansardoj-sdelat-svoimi-rukami.html

Мансарда: какой бывает вентиляция

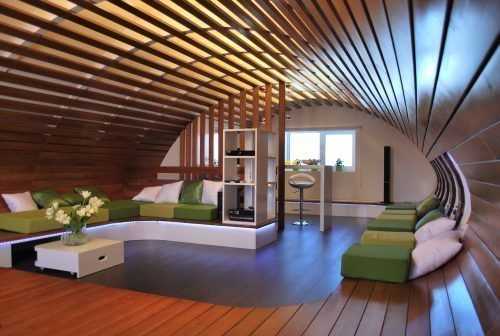

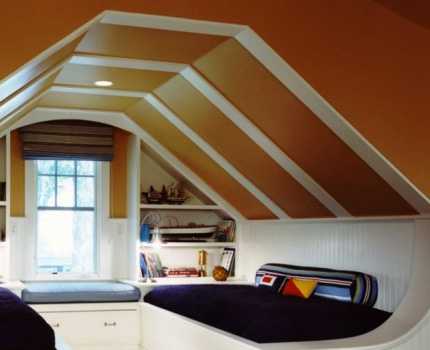

Если учитывать, что мансарда – это жилое помещение, которое обустраивается на чердаке дома, то и требования к нему должны предъявляться соответствующие. Во-первых, оно должно быть безопасным. Во-вторых, там необходимо монтировать несколько слоев утеплителя, чтобы можно было пользоваться помещением круглый год.

В-третьих, нужно хорошо продумать подкровельную вентиляцию мансарды для обеспечения комфортного микроклимата и хороших условий для пребывания всех обитателей дома. Спертый и зловонный воздух никак не вписывается в требования, предъявляемые к жилым комнатам.

В домах большой площадью часто на просторах мансардного пространства обустраивают ванную комнату, туалет, спальню

Вентиляционная система для мансарды является обязательным условием, если нет желания переплачивать за ремонт кровли. Причем, требуется проветривание как комнат, полученных в результате ремонта чердака, так и самой кровли, чтобы обеспечить длительный срок службы кровельных материалов.

Вентиляция, применяемая в мансарде, бывает:

  • естественная;
  • принудительная;
  • смешанная.

Первый вариант предполагает использовать естественную тягу, возникающую в результате правильно оборудованных вентиляционных отверстий и каналов. Это самый дешевый вариант из возможных. Для его обустройства потребуется минимальный набор вентиляционных материалов – решетки, аэраторы, софиты, вентиляционные трубы и другие элементы.

Естественный вариант больше всего зависит от погодных условий. В результате вместо отлично работающей системы вентиляции можно получить конденсат и наледь зимой

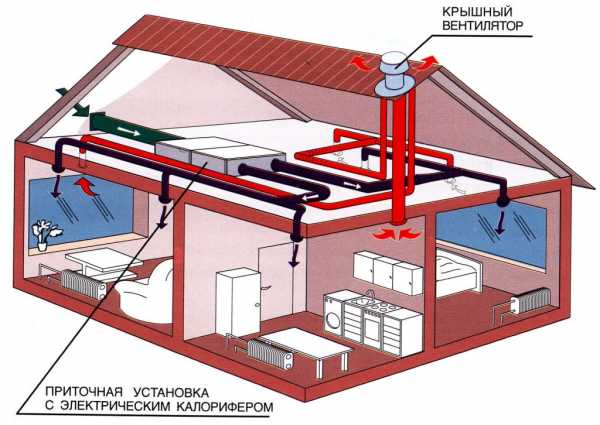

Принудительная система работает благодаря механическому вмешательству. В ней используются вентиляторы для притока и удаления, дополнительное оборудование для прогревания холодного уличного воздуха.

Это дорогостоящий вариант для вентиляции мансарды, особенно, если приобретать климатическое оборудование с богатым функционалом – датчиками температуры, влажности, функцией увлажнения, ионизации и подогрева воздуха.

При механическом способе вентилирования чердачного пространства основным элементом служит вентилятор

Смешанный тип вентилирования мансарды предполагает, что механическим будет один процесс – приток или удаление воздуха. Чаще всего вытяжную систему делают принудительной, впуская свежий воздух самотеком.

Блок: 3/6 | Кол-во символов: 2310
Источник: http://nemasterok.ru/1549-ventilyatsiya-podkrovelnogo-prostranstva-ustroystvo-mansardy.html

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

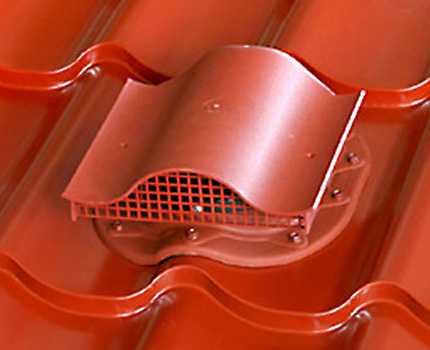

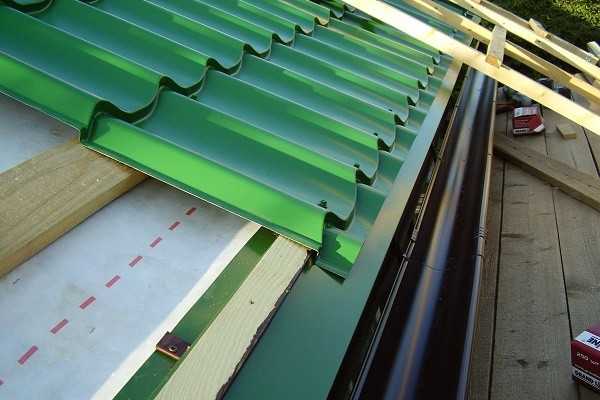

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

  • пропускать воздух;
  • обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

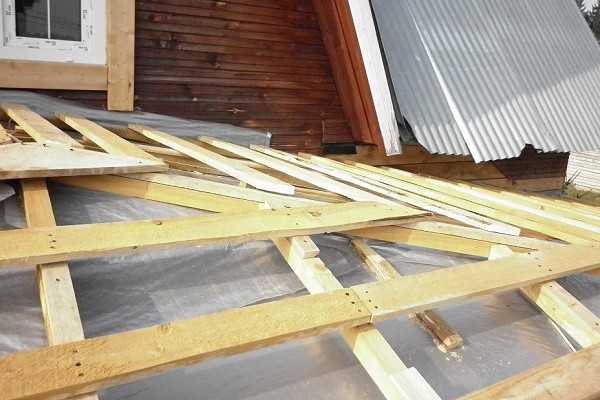

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

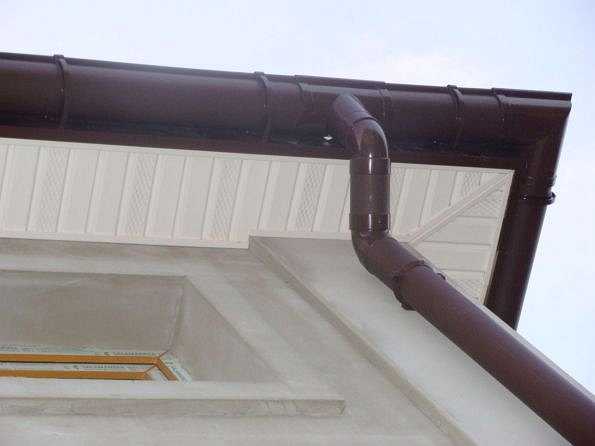

  1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
  2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.

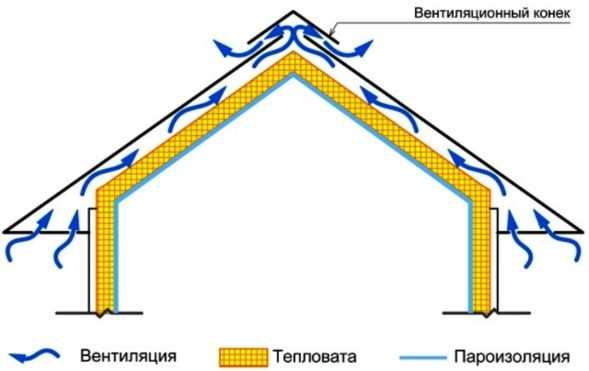

  3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

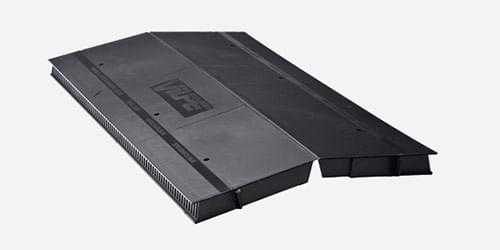

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:

  • двухслойный;
  • однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Блок: 3/5 | Кол-во символов: 2806
Источник: https://vozduhstroy.ru/ventilyaciya/mansardy.html

Принцип движения воздушных потоков

Система циркуляции работает по принципу конвекции – теплый конденсационный пар выводится наружу. Для этого в пространстве между гидроизоляцией и непосредственно кровлей предусматривается вентилируемый контур – зазор высотой от 50 мм.

Для поступления воздуха извне выбираются участки, закрытые от осадков: карнизный свес, вдоль ендовы или конька, под оконными рамами. Вывод влажного воздуха происходит в верхних точках, также организованных искусственно.

Число и площадь таких отверстий зависят от типа крыш: для простой скатной кровли количество точек для поступления и вывода воздуха одинаковое (ориентировочно они занимают 1/300 часть от общей поверхности кровли), на сложных конструкциях возможна установка принудительной вентиляции.

Главное требование – непрерывность воздушного потока и отсутствие зон простоя. Рекомендуется продумать заранее расположение обрешетки, использовать бруски разной высоты и организовать доступ воздуха ко всем участкам кровли.

Блок: 3/7 | Кол-во символов: 1002
Источник: http://roof-project.com/ustrojstvo/ventilyaciya-krovli.html

Основные элементы подкровельной вентиляции

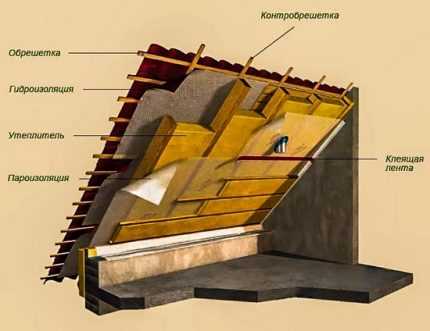

Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.

При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.

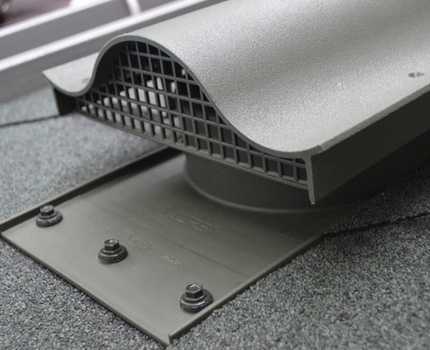

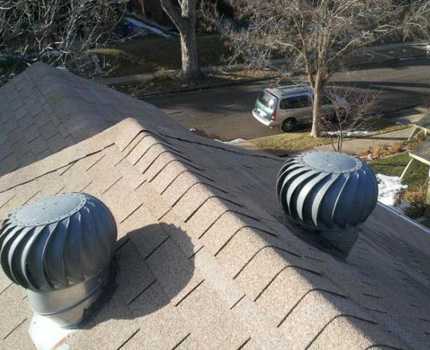

Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.

Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания. Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.

Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы. Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта.

Блок: 3/4 | Кол-во символов: 2967
Источник: https://remoskop.ru/ventiljacija-cherdaka-mansardoj-sdelat-svoimi-rukami.html

Устройство и принцип работы мансардной вентиляции

Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

Минусы естественной вентиляции через люки:

  1. Создание сквозняков.
  2. Высокие потери тепла зимой.
  3. Перегрев воздуха летом в жаркую погоду.

Грамотнее позаботиться об обустройстве более сложной приточно-вытяжной вентиляции.

Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши. Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

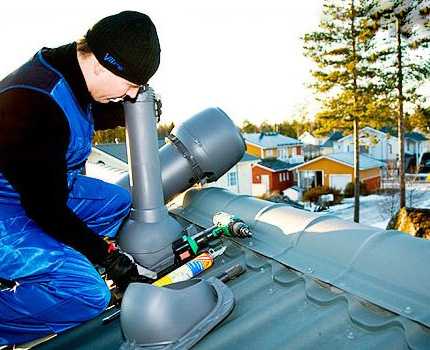

Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

Верхнее завершение трубы по стандартам должно возвышаться над коньком не менее чем на 50 см. При характерных обильных снегопадах в местности, где расположен дом, труба поднимается ещё на 10—20 сантиметров, чтобы её не занесло снегом. Она помещается в специальный пластиковый короб и утепляется. На её уличном окончании устанавливается дефлектор. Он позволит усилить циркуляцию, защитить трубу от пыли, снега, дождя и листьев.

Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

Блок: 4/5 | Кол-во символов: 1992
Источник: https://vozduhstroy.ru/ventilyaciya/mansardy.html

Мостик холода и мостик тепла

Упомянутые зоны застоя приводят к нарушению процесса теплообмена на проблемном участке. Следующим этапом идет скопление конденсата в минвате и потеря ею утепляющих свойств, визуально это проявляется в появлении на этом участке грибка, вздутии обшивки.

Даже при отсутствии открытого попадания влаги внутри кровельного пирога возможны проблемы из-за неравномерного распределения температуры: летом этот участок прогревается сильнее остальных, зимой промерзает первым и начинает абсорбировать конденсат. Такие ошибки необходимо исправлять сразу после обнаружения (при условии подходящих погодных условий).

Для этого разбирается или смещается обрешетка и просушивается утеплитель, проверяется герметичность пароизоляции, и главное, — устраняется причина застоя воздуха.

Блок: 4/7 | Кол-во символов: 800
Источник: http://roof-project.com/ustrojstvo/ventilyaciya-krovli.html

Вентиляция мансарды

При наличии в чердачном помещении мансарды вытяжная система приобретает двойной характер. Кроме того что вентиляция обеспечивает проветривание подкровельного пространства, добавляется еще одно помещение – между утеплителем крыши, и утеплителем мансарды.

При таком устройстве приточные отверстия в подшивке дополняются вторым рядом, который работает уже на новый участок. В коньке происходит объединение потоков воздуха и общий их вывод на улицу через коньковый аэратор.

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Для осуществления притока чистого воздуха в мансардное помещение используют оконные проёмы. Обычно их бывает достаточно для комфортного пребывания в помещении людей. Вытяжные функции мансарды выполняют отверстия, расположенные у потолка и соединенные с основной вытяжкой дома посредством воздуховодов. Воздуховоды, которые проходят под крышей, необходимо утеплить, для того чтобы зимой не создавалось конденсации теплого воздуха.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

Блок: 5/5 | Кол-во символов: 1277
Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsiya-mansardy.html

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада профессионалов, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят. Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс.

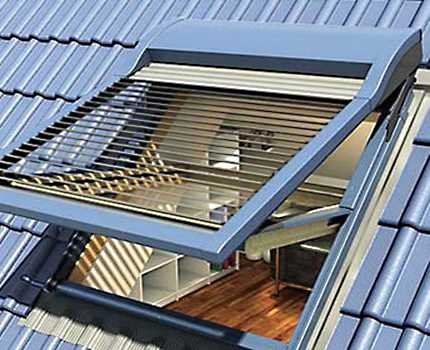

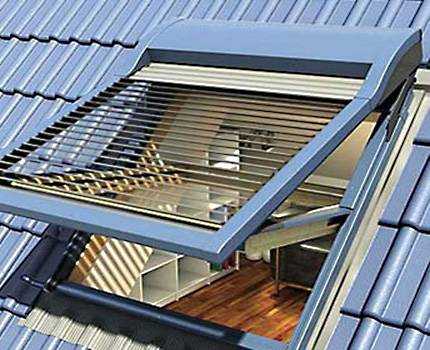

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, чт

kachestvolife.club

Вентиляция мансарды через фронтоны

Обустроенная мансарда – это жилое пространство, нуждающееся в свежем воздухе, как и любое другое помещение в доме. Правильно организованная вентиляция мансарды через фронтоны позволяет поддерживать конструктивные элементы крыши в нормальном состоянии. Регулярный воздухообмен защищает стропильную систему мансарды от преждевременного разрушения, предотвращая образование конденсата и появление грибка. Система вентиляция способствует просушиванию утеплителя, исключая возможность снижения его теплотехнических характеристик, чем продлевает срок службы всего кровельного пирога.

Особенности вентиляционной системы мансарды

Основная цель, преследуемая при устройстве системы вентиляции – это обеспечение регулярной циркуляции потоков воздуха, которые омывают элементы конструкции мансардного помещения. Одновременно с непрерывно движущимися воздушными потоками из внутреннего пространства мансарды, ограниченного фронтонами и скатами, выводится конденсат и другие испарения, образующиеся в процессе жизнедеятельности человека.

Устройство качественной системы вентиляции необходимо как для жилых мансард, так и для чердаков, используемых в качестве технического помещения. Планомерный воздухообмен создает внутри помещения благоприятный микроклимат, необходимый владельцам дома и стройматериалам. Выводя излишки влаги и отработанные воздушные массы, вентиляционная система выравнивает давление снаружи кровельной конструкции и внутри нее, препятствуя деформации связующих узлов и срыву кровли.

Согласно нормам, принятым в 1964 г. Госстроем, общая площадь сечений всех вентиляционных отверстий должна быть в пределах 1/300-1/500 площади мансардного перекрытия. Этим же документом предусмотрено обновление воздуха в неблагоприятную погоду 2 раза в час. Температура внутри нежилого чердака должна отличаться от внешней минимум на 5-6°С.

На сегодняшний день эти требования практически не изменились, но появилось большое количество современных стройматериалов и способов отделки, препятствующих естественному воздухообмену. Они надежно защищают мансарду от ветра и дождя, повышают герметичность конструкции, снижают теплопотери, но в то же время становятся непреодолимым барьером для прохождения потоков воздуха.

Методы устройства вентиляции мансарды через фронтоны

Существует несколько распространенных технологических приемов, обеспечивающих вентиляцию внутреннего пространства мансардного этажа и строительных конструкций, из которых он состоит:

  • Вентилируемый фронтон. Этот способ заключается в формировании вентиляционного зазора между материалами с разными теплотехническими характеристиками.
  • Вентиляционные решетки и окна. Эти элементы обеспечивают беспрепятственное движение воздуха через мансарду, что способствует снижению давления в помещении. Легче всего врезать решетки или окна на фронтон, но возможна установка и на скаты крыши.
  • Вентиляционные клапана. Используются в приточных и вытяжных системах вентиляции, движение воздушных потоков может быть естественное или принудительное, обеспечиваемое вентилятором. Функционально клапана приравниваются к вентиляционным окнам.

Перечисленные способы вентиляции можно использовать как по отдельности, так и совмещая друг с другом. Их также дополняют аэраторами, турборефлекторами и другими подобными устройствами.

Устройство вентилируемого фронтона

Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

  • Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
  • Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки.  Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

Вентилируемый фронтон может быть:

  • С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
  • С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

Вентиляционные решетки и окна

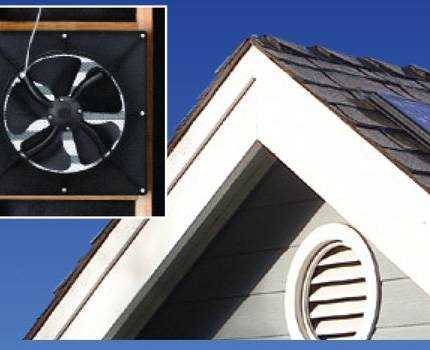

Установку этих вентиляционных элементов производят в основном на фронтоны необорудованных чердаков. В мансардах, обустроенных под жилое помещение, устанавливают преимущественно остекленные деревянные рамы со створками и форточками для проветривания.

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

Вентиляционные окна для фронтонов разделяются на два типа:

  • Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
  • Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

Вентиляционные клапана

Вентиляционные клапана являются отличной альтернативой решеткам, только более дорогой. Их устанавливают на фронтоны мансард для замены отработанного воздуха на свежий в равнозначном объеме.

Кроме замены воздуха, вентиляционные клапана выполняют еще несколько полезных функций. Современные приточные устройства оснащены возможностью гасить шум, фильтровать и подогревать воздух, а также регулировать его объем в автоматическом режиме. Снаружи клапан ничем не отличается от вентиляционной решетки, а внутри мансарды представляет собой небольшую коробку, закрепленную под окном, как показано на фото.

Принцип работы вентиляционного клапана заключается в следующем:

  • Порция свежего воздуха поступает в клапан. В естественной системе вентиляции движение потока воздуха происходит за счет разницы давления снаружи и внутри мансарды. В механических устройствах при помощи вентиляторов.
  • Затем воздух поступает в шумопоглотитель, конструкция которого может быть разной в зависимости от производителя. На некоторых устройствах он представляет собой гофрированную полимерную трубку с установленной сеткой для защиты от насекомых.
  • Затем воздух выходит из устройства к радиатору отопления, нагревается и распространяется по пространству мансарды.

Для отведения отработанного воздуха используют обычные вентиляционные окна или вытяжки с вентилятором. Установка клапанов производится аналогично установке вентиляционных окон с удлиняющим патрубком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Вентиляция мансарды: общие принципы устройства

Обустроенное чердачное помещение – мансарда получила свое распространение относительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому – полезная обитаемая площадь никому не помешает. Главное создать на ней правильный воздухообмен. Вентиляция мансарды позволяет не только снизить энергопотери, но и продлить срок службы крыши.

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

  • система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
  • при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
  • в сильную жару она препятствует проникновению жаркого воздуха в дом;
  • препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;

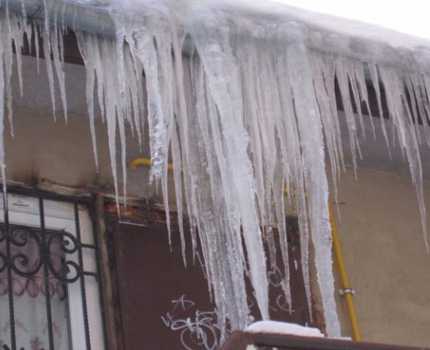

  • устраняет образование сосулек под карнизом в сильные морозы;
  • экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Естественная вентиляция в мансарде

Естественная вентиляционная система напрямую зависит от правильности укладки изоляционных материалов. Обязательным условиям укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью крыши. Естественная вентиляция основывается на создании природной тяги, благодаря которой существует постоянный поток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% общей площади мансарды. Самым простым вариантом монтажа является вывод каналов через фронтоны. Данная технология может быть применена для некаменного элемента кровли.

Вариант естественной вентиляции подкрышного пространства

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

  • при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
  • при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
  • при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Важно! Для создания высококачественной естественной вентиляции над мансардным помещением требуется создание герметичного разделения вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Монтаж естественной вентиляции

Создается система естественной вентиляции во время монтажа кровли. Для реализации воздухообмена потребуется установка специальных элементов, отвечающих за воздухообмен под крышей. Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух поступает на чердак. Для вывода отработанного воздуха применяются точечные или непрерывные аэраторы, которые устанавливаются на склон крыши.

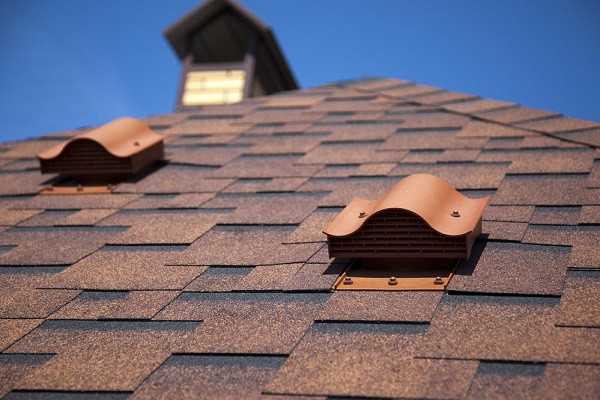

На крыше можно установить аэраторы

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выпускных поверхностей элементов намного больше, нежели у обычных. Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На 100 м2 площади, которая подлежит вентиляции устанавливается 2 аэратора.

Важно! Естественная вентиляция безукоризненно функционирует только в холодное время года, так как для воздухообмена необходимо разница в температурных показателях на улице и внутри помещения. Именно поэтому вентиляция мансардной крыши требует установки принудительной системы для воздухообмена.

Вентиляция жилой мансарды с помощью слуховых окон

Установка слухового окна выполняется в соответствии с СНиП II-26, СНиП 21-01:

  • монтаж слуховых окон возможен при скате крыши более 35 градусов;
  • минимальный размер створок составляет 0,6х0,8 м;
  • допустимый размер слуховых окон составляет 1,2х0,8 м.

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Монтируются слуховые окна с помощью каркасов при строительстве крыши, составляя целостную конструкцию. Вентиляция с помощью слуховых окон улучшает эстетику крыши, ее функциональность.

Формат слухового окна зависит от стилистики здания

Для односкатной крыши идеальным вариантом являются окна с одной наклонной плоскостью. Схема монтажа: 2 бруса располагаются на требуемом СНиПом расстоянии и фиксируются с помощью вертикальных стоек, соединенных вверху перемычкой. Внешние боковые стороны обшиваются облицовочным материалом, со стороны фасада устанавливается декоративная решетка.

Система с одним вентилируемым зазором

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

  • высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
  • при длине покрытия более 10 м требуется принудительная вентиляция;
  • отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух.

Схема принудительной вентиляции здания, включая мансарду

Производительность, установленного на крыше вентилятора зависит от:

  • габаритов крыльчатки: диаметр больше – выше производительность;
  • угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
  • мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Важно! Для предотвращения образования конденсата вентилятор требуется утеплить с помощью специальных материалов, к примеру, применив минеральную вату.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.

ventkam.ru

Стоит ли оставлять холодный треугольник на чердаке

Согласно расчетам специалистов, до 25% тепловых потерь приходится на кровлю, поэтому утеплению крыши всегда уделяется повышенное внимание. Способ, которым осуществляется теплоизоляция, зависит от конструкции крыши и назначения чердачного помещения.

Если Вы ведете строительство дома своими руками, то уже на стадии разработки проекта должны решить, каким будет чердак. Если холодным, то необходимо предусмотреть утепление пола и вентиляцию всего пространства. В случае устройства на чердаке жилого помещения необходимо утеплять кровлю.

Рассказ об утеплении пола чердака выходит за рамки этой темы, поэтому коснемся только вентиляции. Она обеспечивается с помощью двух систем – приточной и вытяжной.

Для притока воздуха используются карнизные софиты, слуховые окна и продухи на фронтонах. Для вытяжки используются продухи и вентиляторы Ондулин, которые монтируются на скатах и коньке.

Случай с обустройством теплого помещения рассмотрим более подробно.

Теплоизоляцию чердака обеспечивает  кровельный пирог, который укладывается между стропилами. Если Вы делаете ремонт крыши, для его размещения необходимо полностью демонтировать кровлю и обрешетку.

Основой кровельного пирога является утеплитель. Со стороны помещения он укрывается пароизолирующей, а с внешней –  гидроизолирующими мембранами Ондутис. Стыки мембран герметизируются монтажной лентой, поэтому они образуют сплошные непроницаемые покрытия.

Необходимость защиты утеплителя вызвана тем, что под воздействием влаги он теряет свои свойства. Так, при намокании всего 5% материала, его теплоизолирующие свойства ухудшаются в 2,5 раза.

Под воздействием перепада температур под кровлей всегда образуется конденсат, для удаления которого необходима вентиляция. Циркуляция воздуха в подкровельном пространстве обеспечивается за счет оборудования обрешетки и контробрешетки. Попадая под ондулин, холодный воздух смешивается с более теплым, прошедшим через кровельный пирог, и перемещается в сторону конька.

Теперь представим, что происходит, когда холодного треугольника нет. Температура воздуха в верхней части чердака будет выше, чем под ондулином, и в подкровельном пространстве образуется воздушная пробка: как мы помним из курса физики, нагретый газ поднимается вверх и вытесняет более холодный.

В этих условиях циркуляция воздуха невозможна и утеплитель быстро придет в негодность.

При устройстве холодного треугольника в верхней части фронтонов оборудуются продухи или слуховые окна, при этом пространство хорошо вентилируется и температура воздуха под коньком низкая.

Более теплый воздух свободно перемещается вдоль стропил, смешивается с холодным и удаляется через вытяжную вентиляцию.

Таким образом, обеспечивается постоянная циркуляция воздуха, а подкровельное пространство и утеплитель остаются сухими.

Итак, можно сделать вывод. В тех случаях, когда крыша утеплена, холодный треугольник необходим. Он обеспечивает циркуляцию воздуха, благодаря чему кровельный пирог остается сухим и эффективно сохраняет тепло.

Если чердак не утеплен, холодный треугольник не нужен.



www.onduline.ru

Вентиляция в частном доме на мансарде: своими руками, схема, расчет

В частном доме важно максимально эффективно использовать каждый квадратный метр пространств, поэтому так важны мансарды. Их грамотное обустройство позволяет получить дополнительные площади для бытового или хозяйственного использования. Вентиляция мансарды – ключевой элемент благоустройства чердачного помещения.

Ключевым элементом благоустройства чердачного помещения является правильное обустройство вентиляции мансарды

Зачем нужна вентиляция для мансарды и кровли

В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

  • естественная;
  • принудительная.

При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

  • работающий на приток воздуха;
  • работающий на выведение отработанных воздушных масс.

Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

Вентиляция мансардной крыши предназначена для:

  1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
  2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
  3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
  4. Защиты элементов кровли от перегрева.
  5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

Вентиляция мансардного помещения предназначена для:

  • постоянного поступления свежего воздуха;
  • бесперебойного выведения отработанных воздушных потоков;
  • поддержания благоприятных уровней влажности, температуры;
  • снижение общих затрат на обогрев дома зимой и его охлаждение летом.

Воздухообмен крыши и мансардной комнаты взаимосвязаны, но кровельная вентиляция не может выполнять задачи мансардной системы и наоборот.

Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

Вытяжка из туалета, ванной, кухни и других помещений осуществляется с помощью вентиляционных каналов, которые выводятся на крышу через чердачное пространство.

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

  • пропускать воздух;
  • обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

  1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
  2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
  3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:
  • двухслойный;
  • однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Устройство и принцип работы мансардной вентиляции

Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

Минусы естественной вентиляции через люки:

  1. Создание сквозняков.
  2. Высокие потери тепла зимой.
  3. Перегрев воздуха летом в жаркую погоду.

Грамотнее позаботиться об обустройстве более сложной приточно-вытяжной вентиляции.

Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши. Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

Верхнее завершение трубы по стандартам должно возвышаться над коньком не менее чем на 50 см. При характерных обильных снегопадах в местности, где расположен дом, труба поднимается ещё на 10—20 сантиметров, чтобы её не занесло снегом. Она помещается в специальный пластиковый короб и утепляется. На её уличном окончании устанавливается дефлектор. Он позволит усилить циркуляцию, защитить трубу от пыли, снега, дождя и листьев.

Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

Делаем вентиляцию мансарды самостоятельно

Прежде чем приступать к монтажу системы воздухообмена мансарды своими руками, нужно подготовить детальный план предстоящих работ и схему расположения всех элементов. При подготовке необходимо тщательно осмотреть помещение мансарды, зафиксировать все размерные параметры и особенности конструкции.

Если вентиляция будет принудительной, подбирается оптимальная модель вентилятора для вытяжки.

Последовательность действий:

  1. В соответствии с обозначениями на схеме отмечаются места расположения клапанов и вытяжной трубы.
  2. С помощью перфоратора или дрели с коронкой проделывается отверстие в кровле. Работы стоит выполнять аккуратно, проходя через все слои кровельного пирога (пароизоляция, утеплитель, гидроизоляция, обрешётка, кровельный материал). Для приточных клапанов отверстия проделываются во фронтоне или карнизе. Обязательно учитывать соотношение расположения приточных и вытяжных каналов (последние должны располагаться выше).
  3. В стене монтируются клапаны: в отверстие вставляется трубка, с внешней стороны она закрывается решёткой, со стороны помещения на трубке закрепляется корпус клапана и фильтр. Все эти детали предусмотрены в комплекте клапана. Все щели герметизируются.
  4. На крыше, в месте проделанного отверстия, устанавливается накладка для трубы и надёжно фиксируется. Предварительно проверяется герметичность стыков. Устанавливается труба и закрепляется в вертикальном положении с соблюдением всех расстояний.

В помещении к трубе устанавливается вентилятор. Снаружи производится установка дефлектора.

Система вентиляции для мансарды готова к использованию. В течение нескольких дней воздухообменная конструкция тестируется на эффективность.

vozduhstroy.ru

Вентиляция подкровельного пространства: устройство мансарды

Часто стильное жилое помещение устраивают на чердаке одноэтажного загородного дома, превратив его в подобие двухэтажного. Предварительно мансарду утепляют, гидроизолируют, укладывают паронепроницаемый слой.

А о том, что требуется хорошая вентиляция подкровельного пространства, забывают, считая это лишней тратой времени и денег. В результате в лучшем случае получают помещение непригодное для жизни.

Содержание статьи:

Нужна ли вентиляция пространства под кровлей

Холодный чердак загородного дома удобно превратить в дополнительный жилой этаж. Из мансарды выходит отличный кабинет, спальня или художественная мастерская с причудливой геометрией стен и потолков.

Одна проблема – многие заказчики такой переделки отказываются оборудовать там вентиляцию, считая, что строители хотят обмануть и взять больше денег. Часть домашних умельцев, занимающиеся стройкой без привлечения профессиональных строителей, считают, что мансарде не требуется вентиляция, ведь это лишняя часть расходов.

Из чердачного помещения может неожиданно получиться отличное жилое помещение, если его грамотно обустроить

Это решение аргументируется тем, что 50-70 лет назад никто не монтировал всякие там аэраторы, софиты и прочие элементы, массово продаваемые сейчас во всех строительных магазинах. А дома, несмотря на отсутствие вентиляции на чердаке, до сих пор стоят и выглядят лучше некоторых современных коттеджей.

Действительно, много старых домов отлично сохранились, но не благодаря отсутствию вентиляции. Все как раз, наоборот – в них отлично организована естественная вентиляция чердачного пространства.

В таких домах никто не оборудовал на чердаке дополнительное помещение для постоянного проживания. Да и материалы для утепления здесь не использовались – чердак холодный, имеет слуховые окна, дополнительные зазоры и щели для поступления и выхода входящих и исходящих воздушных потоков.

Удобно превратить чердачное пространство в детскую, особенно, если в семье произошло пополнение, а покупка новой недвижимости не входит в планы расходов на ближайшее будущее

Если мансардное помещение не обеспечено вентиляцией или она есть, но не работает, то вскоре об этом факте станет известно всем членам семьи.

Основные проблемы, возникающие из-за отсутствия вентилирования чердачного помещения, следующие:

  • затхлый воздух;
  • появление неприятного гнилостного аромата;
  • плесень под потолком и на стенах мансардного помещения;
  • гниение конструкций кровли;
  • образование конденсата;
  • сосульки и наледь, свисающие с крыши зимой.

Нездоровый микроклимат при таких признаках всем обитателям обеспечен. В результате, вместо светлого и уютного помещения, получается рассадник бактерий, неприятного запаха и , разрушающей все, что попадается на ее пути.

Но это еще далеко не самое плохое. Такие проявления являются предвестниками скорого ремонта крыши, который произойдет через 3-5 лет по причине сгнивших деревянных конструкций, намокания утеплителя и невозможности использовать мансарду по ее прямому предназначению.

Гниение деревянных элементов кровли может привести к их полнейшему разрушению и обвалу крыши. Особенно, если изнутри все спрятано, и владелец вовремя не догадался о возникшей проблеме

Чтобы избежать больших трат после обустройства мансарды, важно сразу же разработать проект ее вентилирования. Это обезопасит всех обитателей дома от проблем со здоровьем и сэкономит семейный бюджет. Чего только стоит решение проблемы с неожиданно рухнувшей крышей – хорошо еще, если в доме никого из домочадцев не окажется.

Вентиляцию подкровельного пространства обеспечивает комплекс устройств и мероприятий:

Галерея изображений

Фото из

Грамотно организованная вентиляция пространства под кровлей обеспечивает полноценный отвод конденсата и бытовых испарений и сброс ее в атмосферу

Для того чтобы под кровлей не скапливался конденсат, кровельную систему необходимо правильно устроить. Прежде всего, должны быть организованы каналы для отвода влаги, которые формирует обрешетка

Немаловажное значение имеет правильный подбор изоляционных материалов: пароизоляции и гидроизоляции для утепленных систем, гидроизоляции для холодных чердаков

Беспрепятственный доступ воздуха в подкровельное пространство должны обеспечивать вентилируемые софиты или дощатая подшивка карнизов с вентиляционными зазорами

Вывод воздушного потока из-под кровли, из холодного чердака или обустроенной мансарды производится через коньковый аэратор или обычный конек с вентиляционными зазорами

Кровельные системы, устраиваемые по сплошной обрешетке, выполненной из доски или плитных материалов, оборудуют аэраторами различных конструкций

Просушивание строительных конструкций и нижней части кровельного пирога осуществляется путем обычного проветривания через слуховые и мансардные окна

В создании стабильного воздушного потока, предотвращающего появления сырости и образование грибка, участвуют также окна на фронтонах

Вентиляция через панорамное окно

Устройство вентиляционных каналов – продух

Идеально подобранный изоляционный материал

Вентилируемые кровельные софиты

Коньковый элемент с аэрационными свойствами

Аэраторы на крышах со сплошной обрешеткой

Слуховые и мансардные окна в вентилировании

Вентиляционные окна на фронтонах

Мансарда: какой бывает вентиляция

Если учитывать, что мансарда – это жилое помещение, которое обустраивается на чердаке дома, то и требования к нему должны предъявляться соответствующие. Во-первых, оно должно быть безопасным. Во-вторых, там необходимо монтировать несколько слоев утеплителя, чтобы можно было пользоваться помещением круглый год.

В-третьих, нужно хорошо продумать подкровельную вентиляцию мансарды для обеспечения комфортного микроклимата и хороших условий для пребывания всех обитателей дома. Спертый и зловонный воздух никак не вписывается в требования, предъявляемые к жилым комнатам.

В домах большой площадью часто на просторах мансардного пространства обустраивают ванную комнату, туалет, спальню

Вентиляционная система для мансарды является обязательным условием, если нет желания переплачивать за ремонт кровли. Причем требуется проветривание как комнат, полученных в результате ремонта чердака, так и самой кровли, чтобы обеспечить длительный срок службы кровельных материалов.

Вентиляция, применяемая в мансарде, бывает:

  • естественная;
  • принудительная;
  • смешанная.

Первый вариант предполагает использовать естественную тягу, возникающую в результате правильно оборудованных вентиляционных отверстий и каналов.

Это самый дешевый вариант из возможных. Для его обустройства потребуется минимальный набор вентиляционных материалов – решетки, аэраторы, софиты, вентиляционные трубы и другие элементы.

Естественный вариант больше всего зависит от погодных условий. В результате вместо отлично работающей системы вентиляции можно получить конденсат и наледь зимой

Принудительная система работает благодаря механическому вмешательству. В ней используются вентиляторы для притока и удаления, дополнительное оборудование для прогревания холодного уличного воздуха.

Это дорогостоящий вариант для вентиляции мансарды, особенно, если приобретать с богатым функционалом – датчиками температуры, влажности, функцией увлажнения, ионизации и подогрева воздуха.

При механическом способе вентилирования чердачного пространства основным элементом служит вентилятор

Смешанный тип вентилирования мансарды предполагает, что механическим будет один процесс – приток или удаление воздуха. Чаще всего вытяжную систему делают принудительной, впуская свежий воздух самотеком.

Тонкости проектирования вентиляции на чердаке

Прежде чем приступать к монтажу аэраторов или вытяжных механизмов в чердачном помещении, следует все просчитать и выбрать наиболее подходящий вариант. Для этого нужно учитывать площадь помещения и его предназначение. Ведь если здесь, к примеру, предстоит делать ванную комнату, то без вытяжных вентиляторов точно не обойтись.

Проект: когда его стоит создавать

Один из самых важных моментов обустройства вентиляции – проектирование. Оно должно происходить еще на этапе строительства. В противном случае все выйдет дороже – придется нанимать еще одну бригаду или самому вникать во все тонкости процесса.

Когда в мансарде оборудован отдельный санузел, кухня или душевая, обязательно нужно выводить отдельный канализационный вентканал

Если же все строительные работы уже окончены, а вентиляции нет, то нельзя все так оставлять. Обязательно следует позаботиться о ее создании – сейчас это все равно обойдется дешевле, чем через 2-3 года, когда мансардой невозможно будет пользоваться. Причем первые признаки появятся уже спустя 6-8 месяцев после начала эксплуатации помещения.

Вход в мансарду может располагаться как внутри дома, так и снаружи. Но этот факт совершенно не влияет на потребность обустроить вентиляционную систему. Это не тот процесс, на котором нужно экономить.

Тем более что при разумном подходе все обойдется во много раз дешевле покупки новых материалов , ремонта или замены стропильного каркаса и укладки нового покрытия.

Обустроенная мансарда может служить полноценным вторым этажом, только площадь помещения будет меньшей

Как правильно спроектировать вентиляцию?

Задумавшись о , сразу же нужно обдумать систему его вентилирования, подобрать наиболее оптимальный вариант и разработать конкретный проект.

При проектировании подкровельной вентиляции нужно учесть предназначение будущего помещения и его площадь. Следует помнить, что это нужно не только комнате, но и подкровельным материалам. Поэтому важно правильно укладывать все слои кровли, выполняя рекомендации, приведенные производителем тех или иных материалов кровельного «пирога».

Вентиляцию кровельной конструкции обеспечивает контробрешетка. В зазоры между слоями утеплителя, влаго- и паронепроницаемой пленки должен поступать воздух

Первым делом предусматривают варианты притока свежего воздуха. Для этого крайне важна правильная конструкция крыши, чтобы можно было сделать один вентиляционный зазор, обеспечиваемый контробрешеткой. Его суммарная величина должна составлять 1/100 от площади кровли. Для формирования зазора используется брусок со сторонами 30, 40, 50 мм.

Иногда контробрешетку делают не сплошной, а с разрывами – в форме отдельных отрезков. Она сооружается от карнизного свеса до конька с целью более эффективного омовения элементов системы воздушными потоками.

Для оптимизации “проветривания” выполненной из древесины каркасной системы крыши в боковой части стропилин дополнительно высверливаются отверстия Ø по 2 – 2,5 см через. Сверление производится через 30 – 50 см.

Часто используют кровельные вентиляторы. Очень эффективно ставить инерционные аэротурбины. Они вращаются от любого дуновения ветра и хорошо вытягивают все

Еще один элемент, обеспечивающий постоянный приток свежего воздуха – софиты под карнизным свесом. Здесь особенность – диффузионная пленка или микроперфорированная пленка не доводится до края карниза. Она должна сразу же обрываться за стеной, чтобы поток свежего воздуха спокойно проникал.

Софитные подшивки удобно использовать, просто монтировать. В них сразу сочетается польза и декоративный эффект

Еще один метод для притока – зазор по всей плоскости крыши между гидроизоляцией и самим покрытием. Высота продуха может быть от 3 до 5 см.

Размер отверстия должен быть равным на входе, выходе и всем протяжении этого вентиляционного канала. Указанные правила принято соблюдать при сооружении и крыш без утеплителя.

Зазор обязательно закрывается специальной решеткой, чтобы предотвратить попадание насекомых, птиц и прочих нежелательных посетителей в систему вентиляции

Когда с проектированием притока удалось определиться, начинают разрабатывать наиболее подходящий вариант удаления воздуха.

Чаще всего используют:

  • в верхней части крыши – вентканалы, точечные аэраторы, аэрационные турбины, которые работают от наименьшего порыва ветра;
  • в гидроизоляционной пленке по всей протяженности вдоль конькового прогона формируется разрыв для свободного вывода воздушной массы из-под кровли;
  • если длинная ендова, то нужно обеспечить приток воздуха вдоль всей ее линии в нижний вентиляционный зазор, сделав сплошное вентилируемое примыкание;
  • стремятся делать сплошную вентиляцию коньков и хребтов.

Суммарное сечение вентотверстий вкупе со слуховыми окнами и аэраторами должно быть примерно 1/300-1/500 площади чердачного пространства.

Вентилируемый конек – некоторая часть, приподнятая над основной крышей, которая обеспечивает нужный зазор. Продается уже готовый элемент или его можно сделать своими руками

Подсчитывать сколько и каких вентиляционных элементов понадобится нужно лишь исходя из площади своего мансардного помещения. Все это очень индивидуально – ведь дома и коттеджи имеют самую разную форму крыши, которую также следует учитывать при проектировании вентсистемы для обустраиваемой мансарды.

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят. Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс.

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой.

Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.

Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше

Выводы и полезное видео по теме

В видео рассмотрены вопросы вентиляции пространства под кровлей и проблемы, возникающие при ее отсутствии:

Чтобы пространство под кровлей надежно вентилировалось, нужно правильно монтировать все составляющие системы. Об этом в видео:

О том, как своими руками можно устроить вентилируемое подкровельное пространство:

Рассмотрев причины обустройства системы вентиляции в мансарде и особенности ее монтажа, можно спроектировать и реализовать все своими силами. Для этого потребуется выделить свободное время еще на этапе строительства.

Если же сооружением дома занимается бригада строителей, то вопросы вентиляции можно доверить им, предварительно включив этот пункт в договор. Важно помнить, что после завершения строительства организация вентиляции обойдется на порядок дороже.

Расскажите о том, как сооружали вентиляционную систему при обустройстве собственной мансарды. Поделитесь полезными технологическими нюансами, не отмеченными в статье. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

sovet-ingenera.com

Вентиляция мансарды: особенности обустройства подкрышного пространства

Вентиляция мансарды необходима каждому дому, где предусмотрено это помещение. Уже на стадии проектирования и строительства вместе с планированием обустройства мансарды на чердаке необходимо разобраться и с системами вентиляции. Только они позволят сохранить элементы крыши в надлежащем состоянии  долгие годы.

Мансарды, обустроенные под жилое помещение или комнату досуга, получили широкое распространение в коттеджных городках и при загородном строительстве. Это модное течение пришло к нам из Европы, где уже оценили уют и функциональность подкрышного пространства.

Жители России перенимают дизайны мансард с красочных картинок, предоставленных им с помощью сети интернета. Только по фотографии сказочной и загадочной мансарды невозможно увидеть и учесть все нюансы, касающиеся правильного монтажа всех инженерных сетей, в частности вентиляции. А ведь неправильное или некачественное устройство последней, неукоснительно приведет к ухудшению состояния чердачного помещения.

Вентиляционные системы крыши

Как и все помещения, в которых обитают люди, мансарда и чердак над ней требуют устройства приточной и вытяжной системы вентиляции. Чердачный отсек под кровлей предполагает постоянное проветривание для возможности правильного и надёжного функционирования крыши. Это необходимо для устранения избыточной влаги, которая может доставить много проблем в холодное время года.

По своему назначению вентиляция на мансарде подразделяется на:

  • приточную;
  • вытяжную;
  • общую.

По способу функционирования бывает:

  • естественная;
  • принудительная;
  • комбинированная.

Кроме общеотраслевых характеристик, мансардная вытяжка может реализовываться как:

  • комплекс устройств, обеспечивающих проветривание непосредственно мансардной комнаты;
  • совокупность устройств, выполняющих функции технологического проветривания крыши, позволяющих сохранить последнюю в целостности и значительно продлить срок службы.

Вентиляция подкровельного пространства

Проветривание пространства между основанием кровли и утеплителем необходимо по нескольким причинам.

  1. В летний период в зависимости от типа кровли зона под крышей подвержена интенсивному нагреву (особенно при наличии металлочерепицы). При слабой вентиляции происходит накопление и застой влажного воздуха, который неблагоприятно влияет на состояние элементов кровли. Кроме этого, сильный прогрев воздуха под крышей способствует установлению жары в жилых помещениях частного дома.
  2. В холодное время года, когда на улице минусовая температура, а на чердаке плюс, происходит таяние снежных осадков, скапливающихся на крыше. Это приводит к попаданию воды под кровлю и образованию наледи, которая может нанести механические повреждения частям кровли.
  3. Повышенная влажность способна ослабить тепловые характеристики утеплителя или вовсе вывести его из строя.

Руководствуясь этими факторами, вентиляцию чердака над мансардой оборудуют притоком и вытяжкой.

Элементы вентиляции на крыше

Для устройства притока используют продухи, расположенные под карнизом или подшивкой крыши. Количество и размеры отверстий, обеспечивающих забор воздуха, рассчитываются в зависимости от площади и объёма крыши.

Объём крыши при одинаковой площади может отличаться. Это обусловлено тем, что разные формы скатов крыши имеют разные углы наклона. Данный фактор стоит учитывать при расчёте вентиляции.

Продухи закрывают вентиляционными решётками.

Вытяжка влажного воздуха происходит в верхней части кровли (у конька). Конёк – это завершающий элемент крыши и одновременно точка максимального скопления влаги и застоявшихся воздушных масс. Для вывода последних используют коньковые продухи, похожие по принципу действия на трубный дефлектор. Кроме этих устройств на скатах крыши также выполняют вентиляционные отверстия, называемые аэраторами. Их задача – обеспечение функции вытяжки. В зависимости от уклона ската эти отверстия закрываются специальной решёткой, выполненной из гибкой черепицы.

Вентиляция чердака может осуществляться и за счёт отверстий, расположенных по обе стороны дома во фронтонах. Такое решение подойдет для крыш с крутым уклоном ската. В этом случае требуется проветривание большего по объёму пространства.

В некоторых случаях вентиляция подкровельного пространства мансарды производится за счёт установки слуховых окон.

Вентиляция мансарды

При наличии в чердачном помещении мансарды вытяжная система приобретает двойной характер. Кроме того что вентиляция обеспечивает проветривание подкровельного пространства, добавляется еще одно помещение – между утеплителем крыши, и утеплителем мансарды.

При таком устройстве приточные отверстия в подшивке дополняются вторым рядом, который работает уже на новый участок. В коньке происходит объединение потоков воздуха и общий их вывод на улицу через коньковый аэратор.

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Для осуществления притока чистого воздуха в мансардное помещение используют оконные проёмы. Обычно их бывает достаточно для комфортного пребывания в помещении людей. Вытяжные функции мансарды выполняют отверстия, расположенные у потолка и соединенные с основной вытяжкой дома посредством воздуховодов. Воздуховоды, которые проходят под крышей, необходимо утеплить, для того чтобы зимой не создавалось конденсации теплого воздуха.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

ventilaciya.info

Добавить комментарий

Ваш адрес email не будет опубликован.
