Z-профиль. Соединение профилей ЛСТК в многопролетную схему

Z-профиль. Соединение профилей ЛСТК в многопролетную схему

Z-профиль к основной вид профилей для монтажа в качестве прогонов покрытия для кровель, благодаря своей форме может применяться на кровле в многопролетной схеме. Холоднокатаные оцинкованные Z-профили производства компании Прушиньски относятся к группе ЛСТК-профилей. Z-профили изготавливаются из горячеоцинкованной листовой стали марки

S350GD толщиной от 1,5 до 3,0 мм. Стандартных длин НЕТ, максимальная L=13600 мм.

Геометрические характеристики Z-профиля





Н – высота профиля. От 100 до 400 мм с возможностью проката с шагом 10 мм.

Bdи Вq – Ширина горизонтальных широких и узких полок. Стандартная ширина – 53 мм/48 мм; 68 мм/60 мм; 75 мм/65 мм; 85 мм/75 мм.

С – ширина вертикальной полки (загиб) профиля от 18 до 22 мм.

Сфера применения Z-профилей:

—  прогоны покрытия для кровель;







Фото 1. Применение Z-профиля в качестве прогонов покрытия

— стеновые прогоны;



— дистанционные прогоны в кровельных наборных сэндвич-панелях;





Перфорация под болтовое соединение Z-профилей для ЛСТК конструкций



ЛСТК профили, применяемые в конструкциях ЛСТК, могут иметь монтажные отверстия, которые делают согласно проектной документации (чертежи марки КМД). Монтаж Z -профилей в конструкциях ЛСТК проводят преимущественно с помощью болтов. Для этого в профилях может быть сделано три типа отверстий: — Ø 14 мм; — Ø 18 мм; — Ø 19х25 мм — отверстия типа «фасоль». Отверстия в полках и стенке профиля делают во время проката штрипса. Возможна перфорация полок В и стенки Н.

Расположение отверстий в профилях типа Z и С

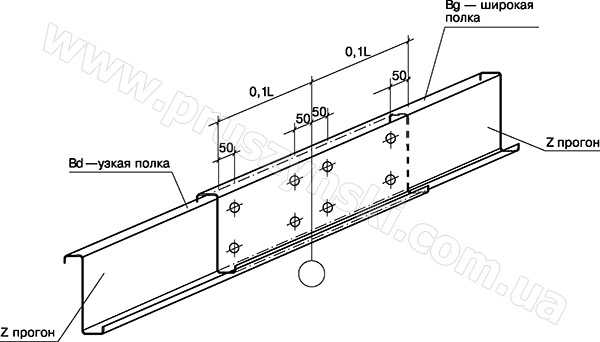

Соединение Z-профилей между собой (переход в многопролётную схему)

Геометрия Z-профилей предусматривает возможность вставить один профиль в другой (за счёт неравнополочности горизонтальных полок), для перехода в многопролётную схему опирания с целью увеличения несущей способности определённого сечения профиля.





Статические характеристики, таблицы нагрузок и более детальную информацию по применению Z-профилей в многопролётных схемах опирания можно скачать здесь.

www.pruszynski.com.ua

Профиль Z |

Z-профиль, благодаря своей форме идеален для устройства прогонов на скатных кровлях. Его применение часто позволяет заменить сдвоенный С-профиль, тем самым сократить металлоемкость прогонов почти в два раза.



Сфера применения:

  • легкие несущие кровельные прогоны,
  • направляющие при устройстве «наборного сэндвича»,
  • облегченные стеновые прогоны,
  • вертикальные направляющие вентилируемого фасада

Синонимы:

  • Z-образный профиль
  • прогон Z-образный
  • зет-профиль



Название

Размеры

H*b*a*c*s

Поверхность

ly

Wy

iy

lx

Wx

ix

см 2

кг/м

см 4

см

см 4

см 3

см

Z 150х1,5

150х60х65×20х1,5

4,477

40,40

6,47

3,01

156,00

20,60

5,91

Z 200х1,5

200х60×65х20х1,5

5,227

40,40

6,46

2,78

308,00

30,50

7,67

Z 250х1,5

250х60×65х20х1,5

5,977

40,50

6,44

2,60

524,00

41,60

9,37

Z 150х2,0

150х60х65×20х2,0

5,921

52,30

8,40

2,97

205,00

27,10

5,88

Z 200х2,0

200х60×65х20х2,0

6,921

52,30

8,38

2,75

404,00

40,10

7,64

Z 250х2,0

250х60×65х20х2,0

7,921

52,20

8,36

2,57

690,00

54,80

9,33



Название

Размеры

Толщина
метала

Площадь
попереч. сечения

ly

Wy

lx

Wx

Вага

(мм) a×h×a

(мм)

(см2)

(см4)

(см3)

(см4)

(см3)

(кг/м)

Z50

32×50×32

1,0

1,077

1,892

0,621

4,360

1,780

0,870

Z50

32×50×32

1,5

1,597

termobud-karkas.com.ua

Z-профиль: область применения и особенности

Z-профиль в настоящее время является одним из самых популярных видов металлоконструкций в сфере строительства. Его полки располагаются в разных направлениях. И именно эту особенность Z-профиля эксперты приводят в качестве причины его широкой востребованности. Металлический профиль этой разновидности хорошо подходит для строений и их сегментов, которые имеют изгибы, расположенные в нескольких плоскостях. Помимо прочего, соответствующая деталь намного лучше подходит для установки, если монтаж необходимо производить с помощью отверстий в стене.

Купить Алюминиевый z образный профиль на этом сайте по лучшей цене от производителя можно без особых проблем. Однако в большинстве своем Z-профиль изготавливается из оцинкованной стали. При этом производители используют технологию холодного проката. В итоге изделие представляет собой планку, созданную из металла, которая отдаленно напоминает букву «Z» в поперечном сечении.

Как правило, производители используют сталь или алюминий, толщина которого равна значению в пределах от 0,5 до 2,5 миллиметров. На сегодняшний день существует несколько разновидностей Z-профиля, основными из которых являются стандартными и усиленными. Конструкции второй группы обладают загнутыми краями.

Области применения Z-профиля

Профиль Z-образного типа чаще всего используется во время строительства быстровозводимых объектов, в рамках которых применяются каркасы. Также их часто можно встретить в промышленности. К примеру, их используют при строительстве крыш, павильонов, колонн и коттеджей. В первую очередь Z-профиль требуется во время установки легких конструкций из стали или алюминия – скатных кровель или вентилируемых фасадов. Без этой разновидности металлоконструкций не обойтись в случаях, когда требуется минимальная нагрузка на фундамент, но также достаточно высокая прочность.

Используется профиль Z-образного типа в таких областях, как тяжелое машиностроение и авиастроение. Нередко он применяется и тогда, когда необходима установка несущих металлических каркасов при утеплении жилых зданий.

stroylegko.com

Гнутый Z образный профиль от производителя

Гнутый Z образный профиль имеет конструкцию, которая дает возможность сохранять жесткость и прочность при снижении общего числа металлоемкости. Изделия бывают различной ширины, толщины, стыковки в длину, что позволяет возводить высокие сооружения в короткие сроки без применения сварки, то есть при помощи типовых крепежей. Цена Z-образного профиля невысокая, но от этого, ни качество, ни скорость возводимых конструкций не страдают.

ВИДЫ ИЗДЕЛИЙ

Стальной Z образный профиль выпускается нескольких видов:

  • усиленный,
  • усиленный с одной стороны,
  • не усиленный.

Их отличие определяется маленькой дополнительной полкой, добавляющей профилю жесткости. Потребность использования усиленного изделия определяет проектировщик, рассчитывая вес облицовочного материала и ветровую нагрузку.

ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ ПРОФИЛЯ

Применение металлических профилей достаточно многогранно, не является исключением и Z профиль. В сравнении с иными гнутыми профилями он оптимально подходит элементам, которые одновременно изгибаются в двух плоскостях, более практичен во время монтажа через отверстия в стенке.

Стальной Z-образный профиль используется как несущий элемент колонн, ригелей рам, поясов ферм, потолочных и кровельных прогонов, несущих балок. Изделия с различной шириной полок дают возможность оптимизировать их перевозку путем вложения друг в друга, являются конструктивным эффективным решением в неразрезных прогонах и при локальном укреплении балок путем вложения.

Данный материал используют для строительства быстромонтируемых зданий, в системах крепления модулей, прежде всего, как:

  • стеновые прогоны,
  • направляющие балки,
  • кровельные прогоны.

Купить Z образный профиль различных размеров по доступной стоимости от производителя всегда можно у ООО «САВА». Изготовление продукции компания выполняет только из качественного горячекатаного и холоднокатаного листового проката согласно ГОСТам.

Практически весь ассортимент продукции всегда имеется в наличии на складе, ознакомиться с ним можно также на сайте компании, где указаны ее характеристики, а также цена за метр. Более подробно рассмотреть изделия позволяют качественные фото. Компания оперативно выполняет индивидуальные заказы по вашему чертежу.

Услуги доставки предоставляются не только в Киеве и Днепропетровске, а и по всей Украине. Сроки поставок от 2-х дней.

Профили стальные гнутые Z-образные ГОСТ 13229-78

h, ммb, ммs, ммL, м
100402,0;3,0;4,01-12,0
120402,0;3,0;4,01-12,0
150502,0;3,0;4,01-12,0
200602,0;3,0;4,01-12,0
250552,0;3,0;4,01-12,0
300602,0;3,0;4,01-12,0

sava.com.ua
