Заделка деформационных швов в стенах – Герметизация деформационных швов в стенах. Виды деформационных швов и их герметизация

Содержание

монтаж деформационных швов, заполнение, заделка. герметизация, гидроизоляция деформационных швов

Монтаж деформационных швов

Прежде чем рассматривать крепление деформационных швов, следует ознакомиться с особенностями, характеристиками, разновидностями и областями применения.

Деформационный шов представляет собой разрез в отстроенном помещении, разделяя его на секторы, уменьшая нагрузку на полы, увеличивает прочность конструкции и допускает деформацию полов при нагрузках. Применяется профиль деформационных швов в различных областях строительства. Деформационный шов применяется при монтаже полов в складских помещениях, где нагрузка на стяжку будет достаточно высокой из-за работы погрузчика. Так же применяется деформационный шов при отделке стен, потолков в помещении с различной степенью выдерживания нагрузок.

Деформационные швы так же используются так же при проектировании различных типов мостов наземных, подземных, автомобильных, разводных. Зазор между блоками конструкции должен быть одинаковым по всей длине шва.

Также, можно рассмотреть разновидность деформационного шва как температурный шов. Применяется температурный шов в основном на стяжках в не отапливаемых помещениях, где в различное время года разный уровень влаги и различные колебания температур. Следует отметить, что в качестве деформационного профиля зачастую выбирают деревянные рейки или брус. Благодаря своим деформационным свойствам древесина обеспечивает прочность стяжки и не позволяет делать разрывы между блоками, поделенными в помещении.

Одним из самых ответственных заданий при использовании деформационного шва в конструкции кровли, так как если не будут учтены некоторые особенности и если придется смещать деформационный шов это в разы увеличит затраты на исправление погрешностей.

Вам могут быть интересны эти товары

Деформационные швы в основном применяются для разделения железобетонных сооружений на блоки, для того что бы избежать разрывов бетонной конструкции.

Среди видов деформационных швов можно выделить: изоляционные швы, усадочные и конструкционные. Все эти виды выполняют функцию разделителя в различных областях применения.

Исходя из вышеуказанного, следует, что использование деформационных швов в строительстве очень важный аспект качественной работы и увеличения срока службы конструкции. Так же использование деформационных швов увеличивает способность конструкции поддаваться деформации и при этом не разрушаться.

Как сделать деформационный шов

Деформационный шов очень часто используется при устройстве ленточного типа фундамента. Также в наше время имеются множество других разновидностей швов: осадочные швы, температурные швы, усадочные швы и сейсмические деформационные швы. Каждый шов применяется по-разному.

Сейсмический шов ложится между фундаментами в проблемных местах. Он сможет предотвратить движение земной коры и не позволит разрушиться фундаментом. Что бы правильно сделать деформационный шов необходимо учесть много нюансов. Если делать деформационный шов между фундаментом пристройки и основным зданием необходимо между этими фундаментами проложить 2х сантиметровый слой стироформа, пенплекса или армофлекс. Это позволит перераспределить нагрузку на фундамент и дольше прослужить постройке.

Рассматривая температурный деформационный шов, следует отметить, что они применяются в зонах с большим колебанием температур в различное время года. Температурный шов разделяет помещение на секторы, обеспечивая защиту здания от разрушения. Для устройства деформационного шва в бетонных стяжках используют деревянную рейку. Ее выставляют как маяки по отметкам гидроуровня поперек помещения, тем самым обеспечивая деление его на так называемые карты. Применяют такие типы швов в основном в не отапливаемых помещениях.

При монтаже усадочных деформационных швов необходимо помнить, что бетон имеет свойство уменьшаться в размере из-за испарения воды и поэтому такой шов делается между фундаментным блоком и заливаемым поверх него слоем бетона.

Осадочный деформационный шов применяется при заливке фундамента под здание с различным количеством этажей, это позволит перераспределить нагрузку и избежать разрушения фундамента.

Так же следует выделить, что при монтаже деформационных швов широко применяются различные профили. Благодаря новейшим технологиям, которые шагнули далеко вперед, можно в соответствии с проектом подобрать необходимый вид профиля на устройство деформационного шва. Немаловажным аспектом при устройстве деформационного шва является то, что он должен быть предусмотрен в проекте постройки и монтаж должен быть осуществлен в соответствии с ним.

Применение деформационных швов в современном строительстве очень широко используется, а так же позволяет правильно распределить нагрузку на здание и избежать его разрушения в дальнейшем. Благодаря работе деформационных швов здание становится более устойчивым к воздействию окружающей среды на него и увеличивает срок его службы.

Заполнение деформационных швов

Одна из самой главной причины разрушения шва в строительной конструкции это деформация. Она появляется из-за уменьшения и увеличения стыка в строительном сооружении или из его сдвига относительно блоков. Изменение шва, также может являться причиной того, что герметизирующий стык будет трескаться и разрушаться.

Чтобы всего этого избежать, нужно использовать герметики, обладающие высоким показателем эластичности для заделки и гидроизоляции межблочных швов. Герметики, обладающие высокой эластичностью это материалы, представляющие собой смесь компонентов, изготавливаемых при помощи полимера.

Герметики подразделяются на разные типы, в зависимости от области применения: тиоколовые герметики, бутил-каучуковые, битумно-полимерные герметизационные материалы, силиконовые, и полиуретановые обладающие высоким качеством. Данные разновидности герметиков Предназначены для заделки швов в деформационных стыках. Бутил-каучуковые герметики, а также битумно-полимерные герметизационные материалы обладают неккими недостатками. У них маленький коэффициент прочности при небольшом растяжении при низкой температуре. Также эти герметики не держат очень больших температур. На практике получается, использование такого рода герметика трудоемкая и очень затратная. А сама технология на данный момент не актуальна. Одними из более популярных и используемых веществ для деформационных швов считаются герметики на основе полиуретана, он отличаются своей выносливостью и долгой эксплуатацией. Несмотря на то, что полиуретановый герметик стоит дороже благодаря своим неоспоримым улучшенным эффектом, полностью компенсирует дороговизну. Перед началом работы по герметизации деформационного шва, необходимо подготовить поверхности, очистить от грязи и пыли это сделает возможным максимально плотно загерметизировать шов и выполнить работу максимально качественно.

Перед началом работы по герметизации деформационного шва, необходимо подготовить поверхности, очистить от грязи и пыли это сделает возможным максимально плотно загерметизировать шов и выполнить работу максимально качественно.

Благодаря новейшим разработкам и широким использованием герметизационных материалов, можно выполнить работы по заполнению деформационных швов, обеспечив защиту разделенным на блоки частям помещения, а так же перераспределит нагрузку на фундамент. Деформационный шов должен быть предусмотрен в проекте постройки и должен быть смонтирован в соответствии с ним.

Заделка и герметизация деформационных швов очень необходимый процесс который обеспечивает защиту кромок бетонных конструкций от разрушения и увеличивает срок службы конструкции. Для того что бы правильно и плотно загерметизировать деформационный шов необходимо правильно подобрать герметик и учесть некоторые особенности условия заделки стыка.

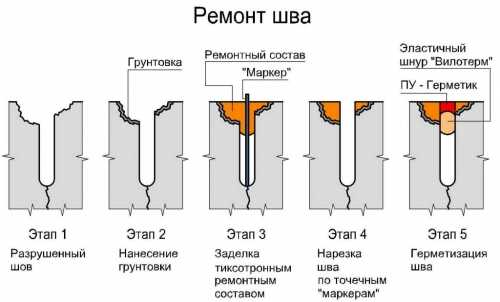

Заделка деформационного шва

Как известно, любое сооружение со временем способно подвергаться деформациям. Исходные причины этого могут быть самыми разнообразными. Конструкция здания или несущий каркас может подвергаться влиянию деформации грунта или земель, перепаду температур или различных колебаний.

Строительство и монтаж уже возведенных зданий требуют тщательного подхода, это очень ответственная работа, ведь человек, занимающийся возведением жилых домов или промышленных объектов, в дальнейшем отвечает за здание и судьбу людей в нем. Но ни одно здание не застраховано от трещин и осадок. Устраняются они путем наложения деформационных швов. В то же время самый важный момент, который необходимо помнить, что заделкой деформационных швов в монолитном здании или даже в простой обычной кирпичной кладке нужно доверять профессионалам, настоящим мастерам своего дела. От деформационного шва тоже есть свои преимущества. Изначально стоит помнить, что швы очень важны в проектировании и строительстве домов. Главная польза от деформационных швов – это посильная помощь в перенесении нагрузок и давления любым строением.

В классе деформационных швов существует множество их подвидов. Один из них – изоляционные швы. Они предназначены для предупреждения возможных изменений вследствие влияния внешних сил в конструкции здания. Как же сделать деформационный шов? Такая разновидность деформационных швов укладывается по всему периметру стены или пола, когда есть угроза, что от дальнейших ремонтных работ могут возникнуть осадочные или деформационные эффекты. В таком случае перед покрытием основы здания слоем бетона, необходимо по всей площади будущего пола устанавливать прослойку специального герметизирующего материала. Такая конструкция не позволит в процессе застывания бетона образоваться трещинам или дырам. Если же речь идет об устранении уже существующих деформаций зданий, то в этом вопросе необходимо приступать к их устранению с осторожностью. Для начала нужно тщательно расчистить образовавшуюся щель, обработать ее необходимыми растворами. Далее нужно заполнить эту щель антидеформационными деталями и специально подготовленной смесью, чтобы устранить дальнейшее распространение трещин. Если климатические условия не способствуют длительному сохранению бетонных сооружений, рано или поздно обязательно встанет вопрос о заделке деформационных швов. Ведь разрушающее действие оказывает не только время, но также влага и температура. Чтобы в дальнейшем можно было продолжить эксплуатацию помещений, необходимо правильно и точно загерметизировать необходимые швы.

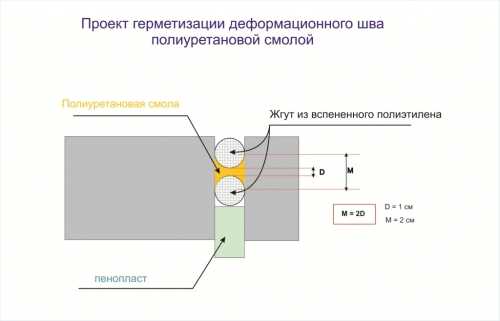

Герметизация деформационных швов

Герметизация деформационных швов необходима, прежде всего, для изоляции деформационного шва от проникновения влаги или испарений. Когда герметичность нарушена или ее вовсе нет, последствия такого положения будут очень значительными. В случае нарушения герметичности деформационных швов в районе пола, самое страшное последствие – это повсеместное отклеивание и отслаивание всех покрытий от бетонного или цементного основания. В противовес этому – хорошая и качественная герметизация швов абсолютно защищает от проникновения даже микроскопического количества влаги. При этом важно помнить, что к определению и выбору герметических средств необходимо подходить крайне осторожно. Ведь нужно учитывать множество факторов, как внешнего, так и внутреннего направления. Прежде всего, выбор герметизирующего средства зависит от самого помещения, к какому типу он относится, что это за здание. Следующий влияющий фактор – условия использования и эксплуатации здания, к тому же к этому моменту добавляются возможные нагрузки, на которые предположительно рассчитано здание.

Ведь если неправильно рассчитано какие допустимо возможные нагрузки или давление способно вынести сооружение, с учетом того человеческого потока, что проходит за сутки, то от выбранного герметизирующего средства не будет никакой пользы, и барьером для проникновения воды или любых других вредящих средств он быть не сможет. К тому же, если предполагаются длительные и частые контакты с водными процедурами и различной бытовой химией, то к герметизирующему средству выдвигаются дополнительные требования. В этом случае герметик должен обладать дополнительными свойствами, в частности – ему необходима дополнительная прочность и эластичность, подвижность. Из всего многообразия существующего ассортимента герметизирующих средств сегодня более всего предпочтение отдается полиуретановым герметизирующим составам. Герметики этой марки обладают всеми необходимыми свойствами, они наиболее эластичны и пластичны, на высшем уровне владеют свойством сцепления, что гарантирует дополнительная доза пластификаторов, к тому же являются термостойкими, их состав гарантирует стойкость к колебаниям температур в пределах от плюс ста до минус ста градусов. К тому сам же полиуретан дает возможность обеспечить качественную сцепляемость с бетонными и кирпичными основаниями.

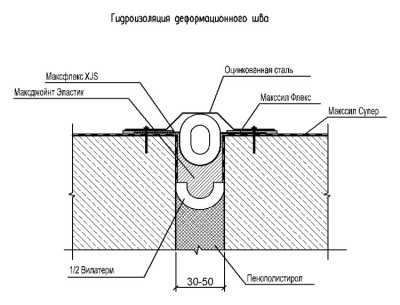

Гидроизоляция деформационных швов

Чтобы предотвратить последствия влияний внешних факторов в будущем, в настоящем же или еще ранее – на этапе проектирования в чертежах, вся конструкция будущего здания делится на участки – узлы деформационных швов. В этих же планах обязательно должны присутствовать наброски для применения гидроизоляции этих деформационных швов. В то же время стоит помнить, что гидроизоляция деформационного шва просто необходима в тех случаях, где речь о том, что сам шов располагается в районе крыши или же само здание оснащено подвалом. Каждый специалист знает, что существует на данный момент множество способов и особенностей в установке гидроизоляции. Чтобы правильно сделать выбор, и в дальнейшем не возникло необходимости в монтаже деформационного шва, нужно очень внимательно разобрать и изучить все предложения на сегодняшнем рынке. При этом самыми необходимыми и значимыми критериями для проведения гидроизоляции деформационного шва являются сами параметры шва, возможные изменения этих параметров в процессе установки, возможное давление и нагрузки на шов, характер этих воздействий и конечно же – размер и сила оказываемого водой давления.

В том случае, когда гидроизоляция деформационного шва закладывается уже на этапе строительства, самой действенной технологией считается искусственное образование заменительной и собирающей излишнюю влагу петли в районе самого шва, или же, как аналог может быть установка в самом слое бетона специальных гидропоглощающих прокладок из современных сверхпрочных и водовпитывающих материалов. После установки гидроизоляции деформационных швов также важно убедиться, что через слой бетона не проникают грунтовые или подземные воды. Чтобы этого избежать стоит в самом начале, перед установкой гидроизоляции, устранить и заделать все возможные места протечек, и для лучшего результата полностью обеспечить заливку бетона специализированными смолами. Чтобы надежно защитить здание от возможных будущих разрушений, стоит большое внимание уделить вопросам гидроизоляции уже на этапе чертежей, в тот же момент стоит определиться с материалами и технологиями, не побрезговав консультациями специалистов. От гидроизоляции не стоит умышленно отказываться, иначе последствия такого поступка могут быть очень трагическими и затратными. Ведь придется использовать достаточно новые технологии и процессы.

Если эта страница Вам понравилась, посоветуйте её:

novamsk.ru

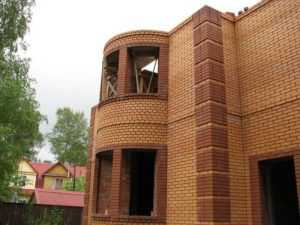

Деформационный шов в кирпичной кладке: чем заделать

Деформационный шов в кирпичной кладке необходим для обеспечения качественной и эффективной защиты постройки от преждевременного разрушения из-за неравномерной усадки здания или неустойчивости грунта.

Грамотно и правильно созданный он поможет предотвратить появление трещин в стенах постройки и разрывов в несущих стенах. Избежать растрескивания стен из-за значительных перепадов температур поможет температурный шов в кирпичной кладке. Проектированию деформационного шва уделяется повышенное внимание, так как от его выполнения зависит прочность и долговечность постройки.

Виды

Тепловые швы должны быть сделаны строго по регламенту СНиПа

Существует несколько видов швов, увеличивающих устойчивость сооружения к различным факторам, влияющим на его долговечность:

Температурные соединения обеспечивают надежную защиту стен от негативного действия, которое оказывают перепады температур окружающей среды. Их устройство соответствуют регламенту СНиП II-22-81, пунктам 6.78-6.82.

Их особенность заключается в том, что такие швы устраивают в соответствии с высотой стен, не затрагивая фундамента.

Кирпичная стена при температуре +20°С в жаркое время года и — 18°С или ниже в период зимних холодов расширяется и сужается. Соответственно меняется ее высота. Диапазон таких изменений достигает 0,5 см на каждые 10 м высоты. От температуры воздуха зависит размер шва, но в любом случае при их создании используют шпунт, заполненный герметичной, плотной прокладкой для того, чтобы избежать продувания.

Ширина шва составляет от 0,1 до 0,2 см в зависимости от температуры воздуха в каждом отдельно районе.

Осадочные швы помогают зданию выдержать большие нагрузки

Осадочные швы предназначены для защиты несущих стен здания от деформации и преждевременного разрушения под воздействием повышенных нагрузок. Именно такие нагрузки приводят к неравномерной усадке постройки и появлению трещин на стенах.

Данные дефекты возникают чаще всего при возведении многоэтажных построек. Осадочные деформационные швы начинают формировать с фундамента дома.

Антисейсмическими швами названы те, устройство которых является обязательным в районах с повышенной сейсмической опасностью. Подвижность грунта и подземные толчки приводят к значительным деформациям, результатом которых становится растрескивание стен и их последующее разрушение. Особенность таких швов заключается в том, что с их помощью здание словно разделяют на отдельные устойчивые блоки.

Для заполнения шва используют утеплитель, герметик и мастику, плотность которых обеспечит качество устройства и выдержит предстоящие нагрузки.

От качества заполнения шва зависит способность здания противостоять деформациям, его надежность и долговечность.

Устройство

Самым распространенным является температурный деформационный шов, так как значительные перепады температур становятся одной из наиболее частых причин, по которым стены зданий трескаются и разрушаются. Именно от уровня температуры зависит и ширина устраиваемого шва.

В соответствии с регламентом она не может быть меньше 2 см, а в некоторых случаях достигает и 3 см. Это обусловлено тем, что температурные швы обладают достаточной горизонтальной подвижностью. Расстояние между швами составляет не менее 15 и не более 20 м. В самых жарких районах это расстояние может быть сокращено до 10 м. Подробнеее о необходимости швов кирпичной кладки смотрите в этом видео:

Конструкция отличается простотой монтажа. Работа выполняется с помощью:

  • жгутов;
  • эластичных наполнителей, отличающихся способностью после застывания сохранять эластичность;
  • бетонита или других веществ, в составе которых есть небольшой процент бетона;
  • герметиков повышенной эластичности.

Сооружение деформационного шва начинается во время строительства дома. Для этого достаточно отступить нужное расстояние от основной кладки и заполнить его утеплителем или герметиком. Процесс монтажа будет проще, если глубина укладки герметика невелика.

moyastena.ru

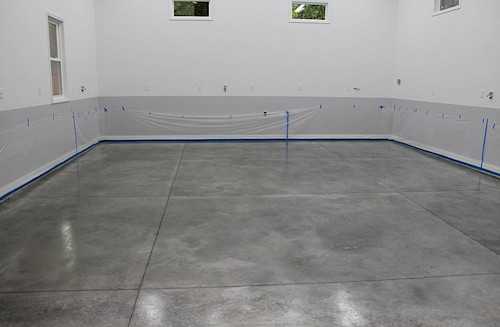

Заделка швов в бетонных полах

Устройство стяжки пола является одним из важных этапов при ремонте. Бетон является прочным и надежным материалом, но, тем не менее, уязвимым перед динамическими нагрузками, перепадами температуры, агрессивным химическим воздействием и водой. Чтобы стяжка не разрушалась и служила надежно и долго, рекомендуется уделить особое внимание нарезке и заделке швов в бетонных полах.

Содержание:

  1. Необходимость нарезки швов в бетоне
  2. Классификация деформационных швов
  3. Общие правила нарезки швов
  4. Способы герметизации швов
  5. Заделка швов герметизирующей мастикой


Необходимость нарезки швов в бетоне

Любой пол состоит из покрытия и основания, в качестве которого, чаще всего, обустраивают бетонную стяжку. Бетон по своей структуре является очень хрупким материалом, не способным к пластическим деформациям. После приложения к стяжке нагрузки, которая превышает её прочностные характеристики, материал не способен деформироваться без разрушения, как, к примеру, в случае с пластмассой или прочим пластичным материалом, а будет растрескиваться, как стекло.

Также растрескивание наблюдается под воздействием внутренних напряжений в бетонном полу, что вызваны перепадами температур и усадочными деформациями при твердении стяжки. Для ограничения растрескивания пола и контроля появления в бетонной стяжке трещин рекомендуется нарезать деформационные швы.

Классификация деформационных швов

В устройстве бетонных полов самым ответственным мероприятием является правильное сооружение деформационных швов в полу. Существуют три вида деформационных швов в бетонном полу: изоляционные, усадочные и конструкционные.

Изоляционные швы

Конструкции дома в процессе его эксплуатации подвергаются разным деформациям. Причин, которые вызывают эти деформации, достаточно много. Это воздействия факторов внешней среды, подвижки грунта, температурные воздействия. Чтобы избежать передачи подобных деформаций от фундамента и стен на бетонный пол в местах, где стяжка соприкасается с другими конструкциями – колоннами, стенами, фундаментами под оборудование, нужно устраивать изоляционные швы на толщину стяжки.

Шов изоляционного типа позволит полу работать независимо от прочих конструктивных элементов здания. Бетон в процессе твердения даёт усадку, уменьшаясь в объёме, и если стяжка будет иметь с фиксированным объектом жесткое сцепление, и не будет изоляционных швов, то она треснет с большой долей вероятности.

Изоляционные швы устраивают вокруг фундаментов и колонн, а также вдоль стен с целью исключения передачи деформаций от конструкций дома на стяжку пола. Швы данного типа создаются путём прокладки вдоль конструкций здания изоляционного материала перед заливкой бетона. Изоляционный материал должен без разрушения воспринимать пластические деформации, то есть быть сжимаемым. Важно, чтобы такой изоляционный материал на поверхность стяжки не выступал.

Обычно толщина шва достигает 10 миллиметров. Изоляционные швы могут иметь форму круга или квадрата. Квадратный шов необходимо развёрнуть на 45 градусов вокруг колонны, чтобы образовался прямой шов напротив угла колонны. Если через шов, что не предназначен для мест с большой нагрузкой, будет передвигаться техника, рекомендуется здесь утолщать стяжку на 25%.

При заливке бетона вокруг колонн устанавливается опалубка по линии шва. После убирают опалубку и укладывают на её место изоляционный материал нужной толщины. Оставшийся между колонной и швом промежуток заливают бетонным раствором и заглаживают. Также швы в бетонном полу вокруг колонн вы можете нарезать в затвердевшем бетоне ромбами, вырезая на всю глубину стяжки и заполняя изоляционным материалом.


Усадочные швы

Бетонная стяжка неравномерно сохнет сверху вниз. Верхняя часть пола сильнее высыхает и усаживается, чем нижняя. Стяжка пытается завернуться, после чего края становятся выше центра. В результате возникают в бетоне внутренние напряжения, которые приводят к образованию трещин. Чтобы избежать хаотичного трещинообразования, в стяжке нарезают усадочные швы.

Усадочные швы позволяют в стяжке создать прямые плоскости слабины. По мере стремления к заворачиванию и высыханию бетона швы будут слегка открываться, а трещины станут образоваться не хаотично, а в заданном месте. Усадочные швы можно сделать путем вставки швоформирующих реек, пока бетон еще остается пластичным, или путем нарезки швов после окончания обработки бетона.

Деформационные усадочные швы необходимо делать по осям колонн и после этого стыковать с углами швов, идущих по периметру колонн. Расстояние до шва от колонны не должно превышать толщину стяжки в 24-36 раз. В проходах усадочные швы должны располагаться на расстоянии, что равняется ширине стяжки. Дорожки, что имеют ширину больше 300-360 сантиметров, должны иметь в центре продольный шов.

Карты пола, образуемыми усадочными швами, по возможности должны быть квадратными, избегая L-образных и вытянутых карт, а также ответвлений, как показано на фото швов в бетонном полу. Длина карты не должна быть больше ширины больше чем в полтора раза. Чем меньше карта пола, тем меньшей будет вероятность хаотичного растрескивания бетонной стяжки, но важно также не переборщить.

Усадочные швы нужно создавать и на наружных углах, так как в противном случае трещины могут пойти от углов. Участок стяжки с слишком острыми углами растрескается с большой долей вероятности. По возможности избегайте таких углов. Если это невозможно, убедитесь, что основание хорошо утрамбовано, и нарежьте швы в местах, где образование трещин наиболее вероятно. Иногда, чтобы хорошо закрыть трещины на наружных и острых углах, стяжку дополнительно укрепляют стальной арматурой.


Конструкционные швы

Редко бывает так, что вся процедура заливки бетонного пола ведется без перерывов, длительность которых не более 1 суток. Это возможно лишь в комнатах с небольшой площадью и при условии, что бетонная смесь передается бесперебойно. Обычно же заливку ведут со значительными технологическими перерывами. Уложенный бетон за это время успевает набрать некую прочность. В местах соприкосновения стяжек с разными сроками укладки полезно нарезать конструкционные швы.

Устраивают конструкционные швы в тех местах, где вы закончили дневную работу по укладке бетона. Их выполняют по возможности на расстоянии около 1,5 метра от прочих швов в бетонном полу, которые располагаются параллельно им. Форма краев стяжки для конструкционных швов обычно изготовляется по принципу шип в паз.

Если конструкционный шов оказался там, где не желательны изоляционные и усадочные швы, то вы можете использовать шпалы, что положены поперек шва. Рейки стоит располагать под правильными углами ко шву в середине глубины бетонной стяжки.

Общие правила нарезки швов

Чтобы получить прочную бетонную стяжку, износостойкую, устойчивую к разнообразным механическим нагрузкам и негативным воздействиям, рекомендуется использовать высококлассные материалы, вовремя и профессионально нарезать деформационные швы. Существуют общие правила нарезки швов в бетонном полу, с которыми вам будет полезно ознакомиться:

  1. Время нарезки. Швы необходимо нарезать непосредственно после укладки бетона, либо после того, как он наберет нужную прочность, чтобы не повредится лезвием, но до возможности возникновения произвольных трещин. При влажной нарезке подобные условия возникают примерно через 4-12 часов после финишной обработки бетона. Хотя также возможна нарезка швов через сутки при определенных условиях. На сухом бетоне нарезку швов следует производить как можно быстрее, пока не стали осыпаться края швов.
  2. Пробный шов. Рабочий должен проделать пробный шов через пару часов после начала твердения бетонного раствора. Если частицы заполнителя при нарезке пробного шва вываливаются из бетона, то еще рано начинать нарезку. А пора, когда лезвие разрезает вместе с бетоном зёрна заполнителя.
  3. Инструменты и оборудование. Расположение каждого шва принято намечать по натянутой верёвке мелом. В качестве ориентира для процедуры нарезки используется линейка, к примеру, доска шириной хотя бы 4 сантиметра. Швы в свежеуложенном бетоне можно сделать специальным резчиком, а в сухом бетонном полу швы пропиливаются. При нарезке швов вы должны всегда иметь под рукой запасное оборудование, если основное поломается.
  4. Технология нарезки. В жаркую погоду или при опасности растрескивания иногда рекомендуется нарезать каждый третий шов перед нарезкой промежуточных. Обычно швы нарезают в той последовательности, в какой был уложен бетон. Швы следует нарезать на глубину близко 1/4 - 1/3 толщины бетонной стяжки. Швы, что сделаны по свежеуложенному бетону специальными резчиками, могут иметь несколько меньшую глубину. Обычно интервал нарезки выбирают в пределах результата умножения толщины стяжки на 24-36. На 10-сантиметровой стяжке швы режут на расстоянии 240 – 360 сантиметров друг от друга. Для бетона со значительной усадкой предпочтительнее делать интервал нарезки ближе к показателю в 240 сантиметров. Исключите Т-образное пересечение нарезаемых швов, что провоцирует образование трещин, проходящих через такой пересекаемый шов.

Способы герметизации швов

Герметизация швов позволяет защитить швы от проникновения агрессивных сред и воды, а также от засорения. Герметизация щелей на бетонных полах позволяет укрепить стяжку и предохранить её от механических сколов на стыках, препятствует разрывам, проколам, а также истиранию. Особенно это важно, если вы планируете класть на бетонный пол керамическую плитку, так как при негерметичных швах в покрытии появляются трещины, что приводит к быстрому разрушению плиточного покрытия.

Для герметизации деформационных швов применяются разные материалы:

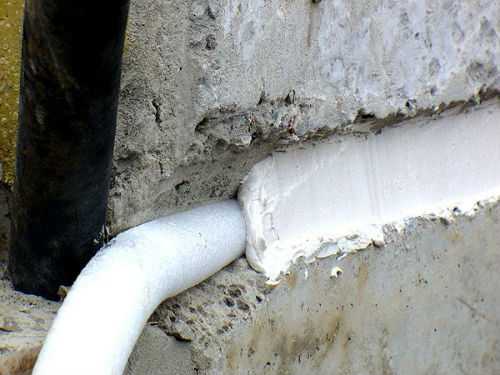

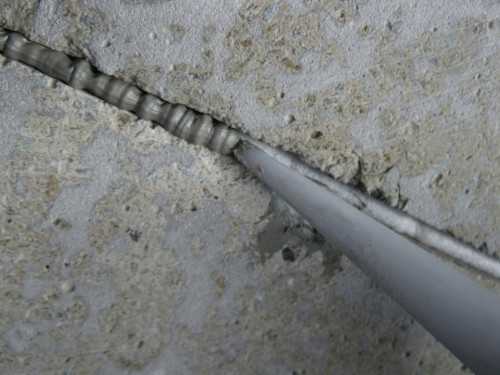

  1. Уплотнительный жгут. Эффективный метод герметизации деформационных швов в бетонном полу состоит в укладке уплотнительного жгута из вспененного полиэстера. Этот материал является достаточно практичным в применении и сохраняет высокую эластичность даже при низких температурах.
  2. Герметик для швов бетонного пола. Очень популярным вариантом является использование всевозможных герметизирующих мастик. После отверждения материал стает эластичным и полностью изолирует швы от воды. Поверхность, где щели были обработаны герметиком, также не будет источником возникновения пыли.
  3. Гидрошпонки. Еще один способ – использование уплотнительного материала на основе ПВХ, резины или полиэтилена. В качестве такого материала используются профилированные ленты под названием гидрошпонки, изготовленные из полимерных материалов, которые при заливке бетонного раствора укладываются внутрь деформационного шва.
  4. Профили для деформационных швов. Последним способом устройства деформационных швов в бетонном полу является использование профиля для деформационных швов, который состоит из морозостойкой резины и алюминиевых или стальных направляющих. Уплотнительная резина не пропускает грязь и влагу внутрь шва. Установка подобных профилей позволяет уменьшить действия нагрузок на стяжку и предотвратить растрескивание бетонного пола. Такие профили бывают встроенными и накладными.

Заделка швов герметизирующей мастикой

В строительной практике используются разные виды герметиков. Они отличаются количеством компонентов – бывают одно- и двухкомпонентными, а также химической природой. Самыми распространенными являются полиуретановые, акриловые и латексные материалы. Наилучшими показателями по прочности, относительному удлинению, стойкости и долговечности обладают полиуретановые герметики.

Давайте рассмотрим процедуру герметизации деформационных швов в бетонном полу с помощью двухкомпонентного герметика:

  1. Подготовка инструментов и материалов. Прежде чем приступить к герметизации необходимо подготовить: герметическую мастику, кисть для нанесения грунтовочного состава, треугольный узкий шпатель для разравнивания слоя герметика, грунтовку глубокого проникновения, что укрепляет подложку, рамочный пистолет для выдавливания в щель герметика.
  2. Подготовка основания. Основание должно быть сухим, крепким, без признаков грибкового поражения, очищенным от пыли, любых сыпучих материалов, масла, грязи, ржавчины, жира, старой краски или прочих веществ, незакрепленных частиц, что могут повлиять на сцепление. Поэтому перед герметизацией деформационного шва его нужно очистить от мусора и пыли путем продувки потоком сжатого воздуха, посредством механической очистки пескоструиванием или щеткой, а затем обработать праймером. Применяя компрессор, следует убедиться, что он в шве не оставляет масляную пленку. Узкий шов лучше слегка расширить перед нанесением герметика. Для укрепления оснований нужно предварительно обработать концентрированной грунтовкой.
  3. Замешивание герметика. Если вы используете двухкомпонентный состав, перемешайте пасту с отвердителем до получения однородной массы на протяжении 3-5 минут. Нельзя нарушать дозировку компонентов, которая указана в инструкции, потому что уменьшение количества отвердителя провоцирует недоотверждение герметика, а его увеличение чревато получением жесткого герметика. Для увеличения текучести можно разбавить состав растворителем (бензин, уайт-спирит) в количестве 80 грамм на 1 килограмм композиции.
  4. Нанесение герметика. Нанесите герметик при помощи пистолета по всей длине шва равномерным слоем, затем разровняйте полосу герметика шпателем вровень с бетонным полом, как показано на видео о швах в бетонном полу. Для получения ровного и красивого шва можно перед разглаживанием шпатель смочить в мыльном растворе. Излишек герметика удалите. Жизнеспособность подобного герметика составляет близко 40 минут при температуре 20 градусов выше нуля. Когда состав потеряет свою жизнеспособность, что проявляется в способности размазываться по поверхности, рекомендуется на загерметизированную трещину нанести слой цемента или песка, который имеет толщину 1-2 миллиметра. Время набора прочности герметиком — 5 - 7 суток. При проведении работы внутри помещения и после её завершения необходимо тщательно проветрить помещение.

Кроме того, особая эластичность подобного герметика позволяет использовать его и для ремонтной герметизации бетонного пола – трещин и отверстий в полах и бетонных плитах, а также для ремонта трещин на дорожных полотнах. Состав выдерживает температурные колебания от 50 градусов ниже нуля до плюс 60 градусов Цельсия, что позволяет его применять с успехом для работ по бетону снаружи помещений.


strport.ru

Деформационный шов: фото, виды, применение

При строительстве и проектировке сооружений различного назначения используется деформационный шов, который необходим для укрепления всего строения. Задачей шва является безопаность строения от сейсмических, осадочных и механических воздействий. Данная процедура служит дополнительным укреплением дома, защищает от разрушения, усадки и возможных сдвигов и искривлений на почве.

Определение деформационного шва и его виды

Деформационный шов – разрез на строении, который снижают нагрузку на части сооружения, чем повышает устойчивость здания и уровень его сопротивления к нагрузкам.

Такой этап строительства имеет смысл применять при проектировании помещений большой протяженности, размещении строения в местах слабого грунта, активно действующих сейсмических явлений. Шов делается и в местностях с большим уровнем осадков.

Исходя из назначения, деформационные швы разделяются на:

  • температурные;
  • усадочные;
  • осадочные;
  • сейсмические.

В некоторых строениях, из-за особенностей их расположения применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может быть вызвано, когда местность на которой возводиться строительство имеет почву, склонную к проседанию. Также рекомендуется делать несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.

Температурные швы

Эти методы строительства служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом при переходе от высокой летней температуры до низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами, на расстоянии которое определяется исходя из материала из которого возведено сооружение. Также во внимание принимается максимальная низкая температура, характерная для этой местности.

Такие швы применяются только на стенной поверхности, поскольку фундамент из-за расположения в земле, менее подвержен температурным перепадам.

Усадочные швы

Применяются реже других, в основном при создании монолитно-бетонного каркаса. Дело в том, что бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости. При наличии большого количества трещин фундамента, конструкция здания может не выдержать и рухнуть.
Шов применяется только до момента полного затвердевания фундамента. Смысл его применения в том, что он разрастается до того момента пока весь бетон не станет твердым. Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами.

После окончательного высыхания бетона, разрез нужно полностью зачеканить.

Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки.

Осадочные деформационные швы

Такие конструкции применяются при строительстве и проектировании сооружений разной этажности. Так, например, при строительстве дома, в котором с одной стороны будет два этажа, а с другой три. В таком случае, та часть постройки где три этажа, оказывает на почву  гораздо большее давление, чем та где всего два. Из-за неравномерного давления, почва может проседать, тем самым вызывая сильное давление на фундамент и стены.

От смены давления, различные поверхности сооружения покрываются сетью трещин и впоследствии подвергаются разрушению. Для того чтобы предотвратить деформацию элементов конструкции, строители применяют осадочный деформационный шов.

Укрепление разделяет не только стены, но и фундамент, тем самым защищая дом от разрушения. Имеет вертикальную форму и располагается от крыши до основания сооружения. Создает фиксацию авсех частей сооружения, защищает дом от разрушений, деформаций разной степени тяжести.


По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики, которые можно найти в строительных магазинах. Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот.
На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта.

Для того чтобы внутрь здания не попадала влага, на внешней части подвала оборудуется глиняный замок. Таким образом, шов не только защищает от разрушения строения, но и оказывается дополнительным герметиком. Дом защищается от грунтовых вод.

Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в таких случаях:

  • если части строения размещаются на почве различной сыпучести;
  • в том случае, когда к существующему строению пристраиваются другие, даже если они изготовлены из идентичных материалов;
  • при существенной разнице в высоте отдельных частей строения, которая превышает 10 метров;
  • в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.

Сейсмические швы

Такие конструкции еще называют антисейсмическими. Создавать такого рода укрепления нужно в районах с повышенной сейсмической природой – наличие землетрясений, цунами, оползней, извержений вулканов. Чтобы здание не постарадало от непогоды, принято строить такие укрепления. Конструкция призвана защитить дом от разрушений во время земельных толчков.
Сейсмические швы проектируются по собственной схеме. Смысл проектировки – создание внутри здания отдельных не сообщающихся сосудов, которые по периметру будут разделены деформационными швами. Часто внутри здания деформационные швы располагаются в форме куба с равными гранями. Грани куба уплотняются при помощи двойной кирпичной кладки. Конструкция рассчитана на то, что в момент сейсмической активности, швы удержат конструкцию не дав обрушиться стенам.

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.


В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов — надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

С целью уменьшить давление между элементами в многоэтажных или протяженных зданиях необходимо применять осадочные и температурно-усадочные виды швов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы — наличие катучих опор.
Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды. Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания.
Усадочный шов иногда образовывается путем установки нескольких пар колонн.
Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.


Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

Швы обязательно делаются в случае нервностей грунта, неодинкаовой высоте стен.

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Деформационные швы 40 фото:

couo.ru

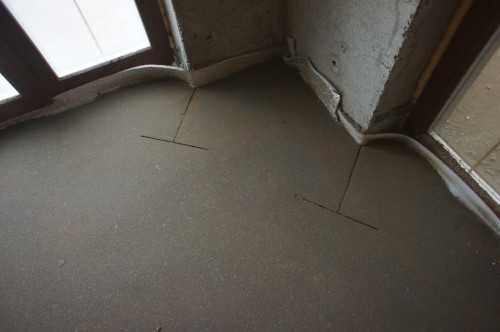

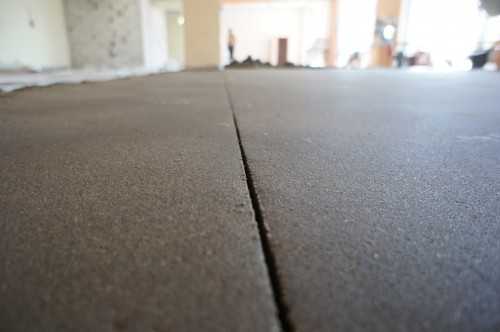

Как сделать деформационные швы в стяжке пола: нарезка и герметизация.

Деформационные швы в стяжке пола являются необходимым элементом, обеспечивающим надежность и долговечность конструкции. Искусственные зазоры в бетонных площадках, при всей их простоте, играют огромную роль. Они предотвращают разрушение материала в период эксплуатации. Обязательность элемента и его параметры закладываются в нормативные строительные документы.



Что такое деформационный шов

Шов представляет собой разрез (искусственный зазор) в монолитной, бетонной плите, который разделяет ее на участки, способные независимо друг от друга перемещаться в небольших пределах.

Зачем нужен разрез в напольной стяжке? По сути, это монолитная, бетонная плита, которая подвержена таким серьезным нагрузкам, как давление со стороны всего строения, усадка, температурное расширение, набухание. Неоднородная структура большого монолита вызывает неравномерное расширение (сжатие) разных участков, что вызывает внутренние напряжения, приводящие к растрескиванию.

Разрез большой плиты на несколько элементов снижает внутренние напряжения. Каждый блок может смещаться относительно соседнего участка, независимо от него. В результате этого вероятность растрескивания снижается.

Наибольшие расстояния между швами в стяжке пола

По своему назначению деформационные зазоры делятся на 3 основные категории:

  1. Изоляционный тип. Такой зазор формируется по периметру помещения, возле стен, а также вокруг колонн и других архитектурных элементов. Он предназначен для компенсации расширения, как стен, так и самой стяжки.
  2. Усадочные. Они должны предотвратить разрушение бетона в результате неравномерной усадки при застывании. Эти зазоры разделяют бетонную плиту на отдельные квадраты с соотношением длины и ширину порядка 1,2-1,5. Они выполняются в форме прямых зазоров, без ответвлений. Наибольшее расстояние между деформационными швами в стяжке пола составляет 3 м. Если ширина плиты 3,5-4 м, то шов делается посредине. Глубина зазора обычно составляет не менее 1/3 толщины покрытия.
  3. Конструкционный. Он устраивается при перерыве в заливке бетона в том месте, где работа приостановлена. Конструкционный шов может совпадать с усадочным зазором.

Параметры деформационных зазоров зависят от коэффициента температурного расширения материала, усадочных характеристик, нагрузки, эксплуатационных факторов. Расстояние между ними принято рассчитывать из выражения (25-37)h, где h — толщина стяжки. При значительной усадке бетонного раствора параметр берется на нижнем пределе. Ширина шва выбирается в пределах 4-6 см.

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

  1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
  2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

В полусухой стяжке

Наиболее типичная для частного строительства полусухая стяжка производится из густого раствора с минимальным содержанием воды. Это несколько снижает усадочные проблемы, но не избавляет от них. Такие стяжки требуют нарезания всех указанных видов деформационных зазоров:

  1. Изоляционный шов формируется на стадии изготовления стяжки. Для этого перед заливкой бетона по всему периметру помещения, впритык к стене, укладывается полоса (рейка), не имеющая адгезии с раствором. Толщина ее выбирается в пределах 10-20 мм. После схватывания бетонного раствора она извлекается, открывая полость между стяжкой и стеной. Далее, шов маскируется плинтусом.
  2. Усадочные разрезы нарезаются после заливки, но до полного отвердения массы. Они не нужны в период активного испарения влаги, когда усадка еще не происходит, но необходимы на этапе структурных превращений. Формировать швы необходимо в период 2-6 суток после заливки. Для их нарезания лучше всего использовать специальный швонарезчик по бетону. Можно воспользоваться болгаркой. Иногда используется следующая технология. Через несколько часов после заливки, когда масса еще сохраняет определенную пластичность, в нее вдавливается планка. Глубина усадочного шва выбирается в пределах 1/3-1/4 от толщины стяжки.
  3. Конструкционные швы — это особые элементы. Они необходимы только при вынужденном перерыве в заливке бетона. В этом случае после завершения работы на границе заливки устанавливаются поперечные рейки или металлические конусы. В результате шов формируется по системе «паз-шип». По сути, это единственная разновидность деформационного зазора с неровными стенками канала. При планировании работ следует заранее продумывать расположение конструкционных разрезов.

Нарезка швов в стяжке осуществляется в следующем порядке. Проводится разметка пола с прочерчиванием прямых, параллельных линий. Лучше использовать металлическую линейку шириной 4 см, а линии проводить с ее обеих сторон, что даст возможность сразу наметить и ширину зазора. Далее, аккуратно прорезаются каналы, ведя инструмент по направляющей рейке.

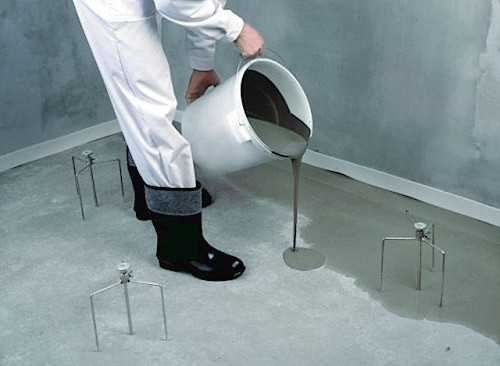

В наливном полу

У многих людей складывается ошибочное мнение о необходимости деформационных швов при заливке наливных, самовыравнивающихся полов. В этом случае действительно усадочный процесс менее значителен, но он все-таки присутствует. Крайне редко возникает потребность в конструкционных швах, т.к. технология самовыравнивания пола требует проведения заливки всей поверхности в один заход. Необходимость же в изоляционных и усадочных разрезах остается и для наливных стяжек.

Методика формирования швов на наливном поле не отличается от технологии их изготовления на полусухой стяжке. Возможно лишь увеличение максимального расстояния между усадочными зазорами до 4-5 м (с учетом меньшей усадки).

Герметизация деформационных швов

Герметизация необходима для устранения канала для воды и придания зазорам эстетичного внешнего вида. Используются такие способы:

  1. Герметизирующий жгут. Это наиболее простой способ. Он реализуется путем укладки в полость разреза уплотнителя в виде жгута. Чаще всего используется жгут из вспененного полиэтилена, имеющий достаточную эластичность и низкую цену.
  2. Герметики. Можно использовать специальные герметизирующие мастики, реализуемые в готовом виде. После отвердения масса превращается в монолит, обеспечивая гидроизоляционные свойства. Заполнение швов производится с помощью резиновых шпателей.
  3. Гидрошпонки. Они изготавливаются в форме ленты из пластика или резины. Специальный профиль позволяет их плотное и прочное размещение в полости канала.
  4. Профильные элементы. По сути, это специальная система из резиновых вставок и профилей. Главное преимущество — защита от существенных механических нагрузок.

Каким методом загерметизировать шов следует решать с учетом конкретных условий. Надо учитывать размеры зазоров, реальные нагрузки. Не следует забывать о внешнем виде.

Деформационные зазоры необходимы при изготовлении бетонной стяжки пола. Компенсационный, изоляционный зазор должен сохраняться на протяжении всего срока эксплуатации дома. Другие типы швов необходимы только на стадии строительства. Их придется аккуратно и элегантно загерметизировать.

Популярное


dvabrevna.ru

Герметизация межпанельных швов снип и гост СН 420-71 Строительные нормы


Главная / Технологии / Нормативная документация / Строительные нормы и правила по герметизации межпанельных швов

    /   ВСН 54-96 Инструкция по герметизации стыков панелей с применением "Макрофлекса"
    /   ВСН 19-95 Инструкция по технологии заделки стыковых соединений панелей наружных стен жилых домов
    /   ВСН 40-96 Инструкция при выполнении работ по герметизации стыков наружных стен и оконных блоков
    /   ТР 94.10-99 Технический регламент на работы по герметизации стыков наружных ограждающих конструкций
    /   ТР 94.07-99 Технический регламент на работы по герметизации стыков наружных ограждающих конструкций
    /   Технологическая карта 3 Герметизация стыков наружных стеновых панелей, выполняемая при ремонте
    /   Пособие к СНиП II-22-81 Деформационные швы в стенах зданий, герметизация температурных швов
    /   Способы герметизации открытых и закрытых вертикальных стыков панелей и их конструкции
    /   ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков наружных стеновых панелей
    /   44-03 ТК Технологическая карта. Герметизация стыков наружных ограждающих конструкций
    /   ВСН-119-75 указания по герметизации стыков при ремонте полносборных зданий
    /   ВСН 42-96 Инструкция по технологии герметизации окон с применением герметиков
    /   ТР 116-01 Технические рекомендации по технологии герметизации стыков наружных стеновых панелей
    /   Методические рекомендации по контролю качества и испытанию стыков наружных стеновых панелей крупнопанельных домов
    /   Типовые технические решения по повышению теплозащиты зданий серии I-335
    /   ТР 95.07-99 Технологический регламент герметизация стыков наружных ограждающих конструкций
    /   Таблица 53-21. Ремонт и восстановление герметизации стыков наружных стеновых панелей и расшивка швов стеновых панелей и панелей перекрытий
    /   ВСН 170-80 «Инструкция Герметизация вертикальных и горизонтальных стыков панелей наружных стен серии П44/16
    /   ВСН 17-94 Инструкция по механизированной технологии теплоизоляции стыков наружных стеновых панелей жилых домов фенолоформальдегидным пенопластом



Утверждены

Госстроем СССР

26 марта 1971 года

     "Указания по герметизации стыков при монтаже строительных конструкций" разработаны ЦНИИОМТП Госстроя СССР с участием ЦНИИЭП жилища Госгражданстроя, НИИМосстроя Главмосстроя, ВНИИНСМ Минстройматериалов СССР и НИИСП Госстроя УССР. Указания содержат требования к производству и приемке работ по герметизации стыков элементов строительных конструкций при возведении объектов производственного и жилищно-гражданского назначения.

Указания рассчитаны на инженерно-технических работников проектных и строительных организаций.

Редакторы - инж. А.К. Герасимов (Госстрой СССР), канд. техн. наук В.Б. Белевич (ЦНИИОМТП).

Внесены Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР.

Утверждены Государственным комитетом Совета Министров СССР по делам строительства 26 марта 1971 г.



1. Общие положения

1.1. Настоящие Указания содержат требования по герметизации стыков при монтаже строительных конструкций.

1.2. Работы по герметизации стыков должны осуществляться в соответствии с рабочими чертежами и требованиями, предусмотренными главой СНиП "Бетонные и железобетонные конструкции сборные. Правила производства и приемки монтажных работ" и настоящими Указаниями.

1.3. Герметизацию швов и стыков должны выполнять рабочие, имеющие удостоверение на право производства этих работ.

1.4. Для герметизации стыков должны применяться герметизирующие материалы, удовлетворяющие требованиям действующих стандартов или технических условий на эти материалы.

1.5. Не допускается применение при герметизации стыков уплотняющих прокладок без предварительного нанесения на них герметизирующих мастик или клеящих составов.

Регламент замены шовного заполнителя в панельных домах

1.6. Замена предусмотренных проектом герметизирующих и уплотняющих материалов другими аналогичными материалами допускается лишь по согласованию с организацией - автором проекта.

1.7. Герметизирующую мастику, уложенную в стыки, следует защищать непосредственно после ее укладки раствором, нащельниками или материалами, создающими на поверхности мастики защитные пленки.

1.8. Герметизирующие материалы при перевозке и хранении должны иметь заводскую упаковку и сопровождаться паспортом или сертификатом.

1.9. Герметизирующие материалы должны храниться в сухих и закрытых складах в соответствии с требованиями ГОСТов и ТУ на эти материалы. После истечения срока хранения герметизирующих материалов их свойства подлежат контрольной проверке в лаборатории.

1.10. К работам по герметизации стыков мастичными материалами следует приступать после выполнения работ по сварке закладных деталей, их антикоррозионной защите, утеплению и замоноличиванию.

1.11. Работы по герметизации горизонтальных и вертикальных стыков панелей стен, как правило, следует вести поэтажно, в процессе монтажа здания.

1.12. При производстве работ по герметизации стыков должны соблюдаться соответствующие требования главы СНиП III-А.11-70 "Техника безопасности в строительстве" и следующие правила:

- производство работ по герметизации стыков в зоне монтажных работ запрещается;

- рабочие, выполняющие очистку поверхностей стыков, должны быть обеспечены защитными очками.



При выполнении работ по герметизации стыков нетвердеющими мастиками типа УМС-50 необходимо соблюдать следующие меры безопасности:

- перед разогревом гильз с мастикой в электрошкафах должны быть проверены исправность терморегулятора и наличие заземления корпуса шкафа; - для предотвращения ожогов рук разогретыми гильзами необходимо работать в рукавицах. 1.13. При производстве работ по герметизации стыков рекомендуется применять механизмы и оборудование, технические характеристики которых приведены в Приложении 2.

2. Герметизация швов нетвердеющими мастиками

2.1. Перед началом работ по герметизации межпанельных швов необходимо произвести осмотр готовности стыков к герметизации. Осмотр выполняется бригадиром бригады, которая будет выполнять работы по герметизации стыков; данные по результатам осмотра заносятся в общий журнал работ по строительству объекта.

2.2. Кромки панелей и устье стыка, покрытые грунтовочным материалом, должны быть до введения в стык герметика очищены от наплывов раствора и от пыли.

В зимнее время кромки панелей и устье стыка следует очищать от снега и льда.

2.3. Поверхности конструкций, образующих стык, в момент герметизации должны быть в воздушно-сухом состоянии. На мокрые поверхности наносить герметик запрещается.

2.4. Просушку и прогрев увлажненных бетонных поверхностей стыкуемых конструкций следует производить горячим воздухом с помощью калориферов или горячим газом газовых горелок.

2.5. Нетвердеющие герметизирующие мастики типа полиизобутиленовых должны подаваться к рабочему месту в инвентарных гильзах в разогретом состоянии (температура нагрева указывается в паспорте мастики).

Разогрев металлических гильз с мастикой должен осуществляться в специальных термошкафах (конструкции ЦНИИОМТП, ВНИИНСМ и др.), которые должны располагаться возможно ближе к месту производства работ с тем, чтобы путь транспортирования гильз с мастикой был наиболее коротким и удобным. Зимой термошкаф с запасом сменных гильз следует устанавливать в отапливаемом помещении.

2.6. Мастику УМС-50 в зависимости от температуры наружного воздуха следует нагревать до температуры, указанной в таблице.



2.7. Заполнение стыков разогретой мастикой пневмошприцами должно производиться по предварительно уложенному упору (из пороизола, смоляного каната и др.) в соответствии с указаниями проекта. Мастичный валик не должен иметь разрывов и наплывов. После заполнения стыков мастикой ее следует уплотнить с помощью расшивки, смоченной в воде, или другим подобным инструментом с тем, чтобы слой мастики был без пустот и плотно прилегал к стыкуемым поверхностям.

2.8. При герметизации швов между оконными (дверными) блоками и конструкцией стены нетвердеющими мастиками в заводских условиях следует до установки блоков в панели нанести мастичный валик по периметру на обвязку блока в местах примыкания блоков к четвертям, после чего установить и закрепить блок в проеме, либо после установки блока ввести мастику в образовавшийся зазор. Мастику следует прикрывать материалами в соответствии с п. 1.7 настоящих Указаний.

2.9. При герметизации зазоров между оконными (дверными) блоками и конструкцией стены на строительной площадке устья зазоров в местах примыкания блоков к четвертям проемов со стороны фасадов заделываются герметизирующими материалами введением мастики по периметру проема, обеспечивая плотное прилегание ее к сопрягаемым поверхностям, с последующим прикрытием мастики материалами в соответствии с требованием п. 1.7 настоящих Указаний.

2.10. Герметизацию стыков полиизобутиленовой мастикой типа УМС-50 рекомендуется выполнять при температуре не ниже -20 °C.

3. Герметизация стыков вулканизирующимися мастиками

3.1. Подготовку стыкуемых поверхностей к герметизации вулканизирующимися материалами следует выполнять в соответствии с правилами, изложенными в п. 1.7 настоящих Указаний.

3.2. Вулканизирующиеся мастики приготовляются на месте работ.

3.3. Тиоколовая мастика У-30м приготавливается путем смешивания пасты У-30 с пастой N 9. Для ускорения процессов вулканизации при смешивании следует добавлять дифенилгуанидин (ДФГ).

Дозировка производится в следующих пропорциях (в вес. ч):

паста У-30 . . . . . . . . . . . . . . . . 100

паста N 9 . . . . . . . . . . . . . . . . 4 - 8

ДФГ . . . . . . . . . . . . . . . . . . . 0,05 - 0,2

разжижитель Р-5 . . . . . . . . . . . . . 8 - 10

Приготовление мастики У-30м должно производиться при положительной температуре в вентилируемом помещении.

Предварительно каждая из паст, входящих в состав мастики У-30м, должна быть приготовлена следующим образом: паста У-30 перемешивается с 1/2 порции разжижителя; паста N 9 также перемешивается с 1/2 порции разжижителя, но при этом в нее добавляют во время перемешивания всю дозу ДФГ. Приготовление двух паст может производиться заблаговременно на 2 - 3-дневную потребность. Приготовлять мастику следует небольшими порциями, которые должны быть израсходованы в течение 1,5 - 2 ч.

3.4. Тиоколовая мастика ГС-1 приготавливается смешиванием герметизирующей пасты Г-1 с отверждающей пастой Б-1 в следующей дозировке (в вес. ч):

герметизирующая паста Г-1 . . . . . . . . 100

отверждающая паста . . . . . . . . . . . . 14

3.5. Тиоколовые мастики следует наносить на упругую подоснову из прокладок типа гернит или пороизол. Применять подоснову из цементного раствора запрещается.

Примечание. Допускается применение в качестве упругой подосновы просмоленного каната.

3.6. Для нанесения тиоколовых мастик пользуются пневмошприцем или шпателем, при этом мастики плотно прижимаются к основанию и кромкам стыкуемых поверхностей. При герметизации зазоров между оконными (дверными) блоками и стеной применяется ручной шприц.

Толщина слоя накладываемой мастики должна быть не менее 2 мм. Пленка мастики должна иметь ширину контакта с поверхностями стыкуемых элементов не менее 20 мм и прочно сцепляться с ними.

3.7. Зимой герметизацию стыков тиоколовыми мастиками следует вести при температуре не ниже указанной в инструкции по ее применению.

3.8. При герметизации стыков бутилкаучуковой мастикой следует соблюдать правила производства работ, предусмотренные пп. 2.8 - 3.7 настоящих Указаний.

3.9. Герметизация стыков мастикой производится с помощью пневмошприцев, а при небольших объемах работ зазоры между оконными (дверными) блоками и конструкцией стены - с помощью ручных шприцев.

3.10. Наполнение ампул-гильз пневмошприцев производится на стройплощадке.

3.11. Мастика наносится на стыкуемые поверхности непрерывным равномерным слоем и должна быть плотно прижата к ним.

При герметизации зазоров между оконными (дверными) блоками и конструкцией стен пенополиуретаном установка для нанесения пенополиуретана размещается на линии окончательной отделки.

3.12. К началу процесса нанесения пенополиуретана оконный или дверной блок должен быть раскреплен в проектном положении.

3.13. Герметизацию следует проводить с помощью пистолета-распылителя.

3.14. После проверки установки для приготовления пенополиуретана на холостом ходу сопло пистолета-распылителя направляется в зазор стыка для нанесения герметика по периметру блока.

Количество введенного в зазор пенополиуретана определяется опытным путем исходя из того, что он через 15 - 20 сек после выхода из пистолета увеличивается в объеме в 10 - 12 раз и должен заполнить зазор полностью.

3.15. Зазор, заполненный пенополиуретаном, необходимо заделывать нащельниками.

3.16. В перерывах между нанесением пенополиуретана пистолет необходимо продувать воздухом.

4. Герметизация стыков уплотняющими прокладками и водоотбойной лентой

4.1. Уплотняющие пористые прокладки пороизол и гернит применяют при герметизации вертикальных и горизонтальных стыков панелей наружных стен, а также для герметизации зазоров между оконными (дверными) блоками и конструкцией стены.

4.2. Уплотняющие прокладки из пороизола должны применяться с мастикой изол. Прокладки из гернита применяются с мастикой типа КН.

4.3. Прокладки из пороизола прямоугольного сечения следует применять при герметизации горизонтальных стыков, укладывая их до установки панелей следующего этажа, а прокладки круглого сечения - при герметизации вертикальных и горизонтальных стыков.

4.4. Толщина прокладок, применяемых для укладки в стыки, должна быть на 30 - 50% больше ширины стыка.

4.5. Герметизацию горизонтальных межпанельных швов следует производить в следующей последовательности:

а) очистить торцы нижних панелей от приставшего раствора и других загрязнений;

б) при применении пороизола торцы нижних панелей следует загрунтовать мастикой изол с помощью установки СО-21;

в) наклеить пороизол на загрунтованную полосу торца и покрыть его сверху мастикой изол. После этого на маяки-прокладки устанавливать панели следующего этажа. При укладке в горизонтальные стыки уплотнительных прокладок после установки вышестоящей панели необходимо стыкуемые кромки панелей покрыть мастикой изол, после чего ввести прокладку в проектное положение, обеспечивая ее обжатие по всей длине на 30 - 50%.

а) очистить стыкуемые поверхности от приставшего раствора и других загрязнений;

б) покрыть стыкуемые поверхности мастикой изол;

в) уложить герметизирующую прокладку и покрыть ее мастикой изол.

Прокладку следует укладывать так, чтобы предупредить ее вытягивание.

4.7. При герметизации стыков как в процессе монтажа, так и после его окончания следует соблюдать следующие требования:

а) при нанесении мастики изол необходимо с помощью легких щитков предохранять поверхность панелей вне зоны герметизации от загрязнения мастикой;

б) прокладки следует устанавливать без разрывов, обрезая концы их "на ус" и склеивая мастикой в местах соединения и пересечения, при этом вертикальная прокладка должна быть снаружи.

4.8. Требования к последовательности производства работ при герметизации стыков прокладками гернит аналогичны ранее изложенным в пп. 4.5 - 4.7 настоящих Указаний.

4.9. Устройство вертикальных открытых стыков производится в следующем порядке. После установки панелей в вертикальный паз стыка заводится водоотбойная лента и специальными щипцами протягивается на всю длину стыка. Верхний конец водоотбойной ленты наклеивается на противодождевой зуб панели и сверху прижимается верхней панелью.

4.10. В зимнее время пористые прокладки перед применением необходимо выдержать в отапливаемом помещении до приобретения ими эластичности. Водоотбойная лента должна храниться в теплом помещении.

5. Контроль качества работ

5.1. Работы по герметизации межпанельных швов должны находиться постоянно под контролем технического персонала строительной площадки и работников строительной лаборатории.

5.2. Выполненные по герметизации стыков работы должны быть приняты по акту на скрытые работы.

5.3. К работам по нанесению защитных покрытий на герметик разрешается приступать после приемки работ по герметизации.

5.4. Контроль качества работ по герметизации стыков мастиками следует осуществлять путем проверки: качества подготовки поверхности под герметизацию, толщины слоя и непрерывности наносимого герметика, правильности дозировки и тщательности перемешивания компонентов вулканизирующихся мастик, плотности примыкания прокладок и мастики к стыкуемым поверхностям, величины адгезии (сцепления) мастики. Величина адгезии измеряется прибором адгезиметром АД-1 в соответствии с указаниями в паспорте прибора.

5.5. Равномерность перемешивания компонентов бутилкаучуковой мастики определяется нанесением тонкого слоя герметика на стеклянную пластинку. При этом должны отсутствовать видимые на глаз светлые участки в мастике.

5.6. При герметизации стыков пороизолом с мастикой изол проверяется визуально степень плотности сжатия прокладок в стыках по всей длине. Толщина слоя мастики проверяется тонким металлическим щупом с мерными делениями.

5.7. Испытание загерметизированных стыков следует производить согласно МРТУ 20-8-66 "Методы проверки теплозащитных качеств и воздухопроницаемости крупнопанельных ограждающих конструкций". Проверять на воздухопроницаемость следует не менее трех вертикальных стыков на этаже.

Естественно по строительным нормам должен производиться качественный ремонт межпанельных швов и с утеплением межпанельного пространства ... Герметизация швов и стыков панелей - ответственная работа, как и все строительные работы.



Специалисты компании АссолЪ рекомендуют проводить работы по герметизации швов по Технологии Теплый Шов

Как это получается у промышленных альпинистов

www.promalpservice.ru

для мостов, между зданиями, в промышленных зданиях, между стенами подзаголовки

Деформационный шов

Во многих промышленных сферах широко применяются деформационные швы. Речь идет о высотном строительстве, сооружении мостовых конструкций и других отраслях. Они представляют собой весьма важный объектный элемент, при этом выбрать необходимый тип дилатационной конструкции, будет колеблется в зависимости от:

  • величины статических и термогидрометрических изменений;
  • величины определенной нагружаемости транспорта и необходимого уровня комфорта проезда во время эксплуатации;
  • от условий содержания.

Предназначение деформационного шва заключается в снижении нагрузки на отдельные части конструкций в местах предполагаемых деформаций, которые могут образоваться при колебании воздушной температуры, а также сейсмических явлениях, непредвиденной и неравномерной осадочности грунта и прочих воздействиях, могущих вызвать собственные нагрузки, которые снижают несущие свойства конструкций. В визуальном плане это разрез в теле здания, он делит постройку на несколько блоков, придавая этим некую упругость сооружению. Для обеспечения гидроизоляции разрез заполняют подходящим материалом. Это могут быть различные герметики, гидрошпонки или замазки.

Вам могут быть интересны эти товары

Установка деформационного шва – прерогатива опытных строителей, поэтому такое ответственное дело стоит доверить исключительно квалифицированным специалистам. Строительная бригада должна обладать порядочным оборудованием для грамотного монтирования деформационного шва – от этого зависит долговечность эксплуатации всей конструкции. Необходимо предусмотреть все виды работ, включая монтерские, сварочные, плотнические, арматурные, геодезические, укладку бетона. Технология установки деформационного шва обязана отвечать принятым специально разработанным рекомендациям.

Содержание деформационных швов в целом не представляет каких-либо трудностей, однако предусматривает периодические осмотры. Особый контроль необходимо осуществлять весной, когда в дилатационное пространство могут попадать куски льда, металла, древесины, камня и прочий мусор – это может послужить препятствием для нормального функционирования шва. В зимний период следует проявлять осторожность в применении снегоуборочной техники, поскольку ее действия могут повредить деформационный шов. При обнаружении неисправности немедленно обращайтесь к производителю.

Назначение деформационных швов

Поскольку гидротехнические сооружения из железобетона или бетона (например, плотины, судоходные постройки, гидроэлектростанции, мосты) имеют значительные размеры, они претерпевают силовые воздействия различного происхождения. Они зависят от многих факторов, таких как вид основания, условия производственных работ и прочих. В конечном итоге могут возникнуть температурные усадочные и осадочные деформации, рискующие привести к появлению трещин разной величины в теле сооружения.

Чтобы в максимальной степени обеспечить сохранность монолитности сооружения, применяются следующие мероприятия:

  • рациональная разрезка построек временными и постоянными швами в зависимости от условий как геологических, так и климатических
  • создание и поддержание нормального температурного режима в период возведения зданий, а также при дальнейшей эксплуатации. Задача решается путем использования малоусадочных и низкотермичных марок цемента, его рационального использования, охлаждения труб, теплоизоляции бетонных поверхностей
  • повышение уровня однородности бетона, достижение его адекватной растяжимости, прочности на армирование в местах возможного возникновения трещин и осевое растяжение

В какой момент происходят основные деформации бетонных построек? Для чего необходимы деформационные швы в таком случае? Изменения в теле здания могут произойти в период возведения при большом температурном напряжении – следствии экзотермии затвердевающего бетона и колебания температуры воздуха. К тому же в этот момент происходит усадка бетона. В строительный период деформационные швы способны снизить чрезмерные нагрузки и предотвратить дальнейшие изменения, могущие стать фатальными для сооружения. Постройки как бы разрезаются по длине на отдельные секционные блоки. Деформационные швы служат для обеспечения качественного функционирования каждой секции, а также исключают вероятность возникновения усилий между соседствующими блоками.

В зависимости от срока эксплуатации деформационные швы подразделяются на конструктивные, постоянные или временные (строительные). К постоянным швам относят температурные разрезы в сооружениях, имеющих скальное основание. Временные усадочные швы создаются с целью понижения температурных и других напряжений, благодаря ним сооружение разрезается на отдельные столбики и блоки бетонирования.

Виды деформационных швов

Существует целый ряд разновидностей деформационных швов. Традиционно их классифицируют согласно природе и характеру факторов, вызывающих деформацию в сооружениях. Вот они:

  • Температурные
  • Осадочные
  • Антисейсмические
  • Усадочные
  • Конструкционные
  • Изоляционные

Наиболее распространенными видами считаются температурные и осадочные деформационные швы. Их применяют при подавляющем большинстве возведений различных сооружений. Температурные деформационные швы компенсируют изменения в теле зданий, возникающие при перепадах температуры окружающей среды. В большей степени этому подвержена наземная часть постройки, поэтому разрезы делают от уровня грунта до кровли, тем самым не затрагивая фундаментальную часть. Данный тип швов разрезает здание на блоки, таким образом, обеспечивая вероятность линейных перемещений без негативных (разрушительных) последствий.

Осадочные деформационные швы компенсируют изменения вследствие неравномерных различного рода нагрузок конструкции на грунт. Это происходит из-за различий в количестве этажей или большой разницы в массе наземных сооружений.

Антисейсмический тип деформационных швов предусмотрен при возведении построек в сейсмозонах. Устройство таких разрезов позволяет разделить здание на отдельные блоки, представляющие собой самостоятельные объекты. Такая мера предосторожности позволяет эффективно противодействовать сейсмическим нагрузкам.

В монолитном строительстве широко применяются усадочные швы. По мере затвердевания бетона наблюдается уменьшение монолитных конструкций, а именно в объеме, но при этом в структуре бетона образуется избыточная внутренняя напряженность. Данный тип деформационного шва позволяет предотвратить появление трещин в стенах сооружения в результате воздействия такого напряжения. При завершении процесса усадки стен, деформационный шов наглухо заделывают.

Изоляционные швы устраивают вдоль колон, стен, вокруг фундамента под оборудование для того, чтобы защитить стяжку пола от возможной передачи деформации, следующей от конструкции здания.

Конструкционные швы действуют по типу усадочных, они предусматривают небольших размеров горизонтальные подвижки, но ни в коем случае не вертикальные. Также хорошо было бы, чтоб конструкционный шов соответствовал усадочному.

Следует отметить, что конструкция деформационного шва должно отвечать плану разработанного проекта – речь идет о строгом соответствии всем заданным параметрам.

Деформационные швы мостов

Проектировщики мостовых сооружений, прежде всего, выступают за отличную универсальность деформационных швов и их конструкцию, что позволило бы применить ту или иную систему швов практически без изменений на любом типе мостовых конструкций (габаритности, схем, мостового полотна, материалов изготовления пролетных строений и пр.).

Если говорить о деформационных швах, устанавливаемых в автодорожных мостах, то следует учитывать следующие критерии:

  • Водонепроницаемость
  • Долговечность и надежность эксплуатации
  • Величина эксплуатационных затрат (она должна быть минимальной)
  • Небольшие величины значения реактивных усилий, которые передаются на несущие конструкции
  • Возможность равномерного распределения зазоров в промежутках шовных элементов при широких температурных диапазонах
  • Перемещение мостовых пролетных строений во всевозможных плоскостях и направлениях
  • Шумовая эмиссия в разных направлениях при движении автотранспорта
  • Простота и удобство монтирования

Деформационные швы малых и средних мостов:

В пролетных сооружениях малых и средних мостовых конструкций применяют устройство деформационных швов заполненного и закрытого типов при передвижениях концов пролетных сооружений соответственно до 10-10-20 мм.

По видовому признаку очевидна следующая классификация деформационных швов мостов:

Открытый тип. Данный тип шва предполагает незаполняемый промежуток между составными конструкциями.

Закрытый тип. В данном случае расстояние между сопрягаемыми конструкциями закрыт проезжей частью – покрытием, уложенным без необходимого разрыва.

Заполненный тип. В закрытых швах покрытие уложено, напротив, с разрывом, из-за этого с проезжей части отчетливо видны и кромки зазора, а также само заполнение.

Перекрытый тип. В случае с перекрытым деформационным швом зазор между связующими конструкциями перекрыт каким-либо элементом на верхнем уровне проезжей части.

Кроме видового признака деформационные швы мостовых конструкций разделяют на группы согласно их расположению в проезжей части:

  • под трамвайным полотном
  • в бордюре
  • в пределах между тротуарами
  • в тротуарах

Это стандартная классификация мостовых деформационных швов. Существуют и побочные, более подробные деления швов, однако все они обязаны быть подчинены основному группированию.

Судя по опыту эксплуатации мостов в Западной Европе, очевидно, что долговечность службы мостовой конструкции (любой) практически на сто процентов зависит от прочности и качественности деформационных швов.

Деформационный шов между зданиями

Какими бывают деформационные швы между зданиями? Специалисты классифицируют их по ряду признаков. Это может быть тип обслуживаемой конструкции, место расположения (устройства), например, деформационные швы в стенах постройки, в полах, в кровле. Кроме того стоит учитывать открытость и закрытость их расположения (внутри помещения и снаружи, на открытом воздухе). Об общепринятой классификации (наиболее важной, охватывающей все наиболее характерные признаки деформационных швов) сказано уже немало. Она принята на основании деформаций, с которыми призвана бороться. С этой точки зрения деформационный шов между зданиями может быть температурный, осадочный, усадочный, сейсмический, изоляционный. В зависимости от текущих обстоятельств и условий между зданиями применяют различные виды деформационных швов. Однако следует знать, что все они должны соответствовать заданным изначально параметрам.

Еще на стадии проектирования здания специалистами определяются расположение, а также размер деформационных швов. Это происходит с учетом всех предполагаемых нагрузок, вызывающих деформацию сооружения.

При устройстве деформационного шва необходимо понимать, что он представляет собой не просто разрез полу, стене или кровле. При всем этом он обязан быть правильно оформлен с конструктивной точки зрения. Это требование обусловлено тем, что в процессе эксплуатирования сооружений деформационные швы берут на себя колоссальные нагрузки. Если возникает превышение несущей способности шва, есть риск появления трещин. Это, кстати, довольно известное явление, а предотвратить его могут специальные профили, изготовленные из металла. Их предназначением являются деформационные швы – профили герметизируют их, обеспечивают конструктивное усиление.

Шов между зданиями, служит своего рода соединением двух сооружений, стоящих близко друг к другу, но имеющих при этом разные фундаменты. Вследствие этого негативным образом может сказаться разница в весовой нагрузке конструкций, и оба сооружения могут дать нежелательные трещины. Чтобы этого избежать, применяют жесткое соединение с применением армирования. В данном случае необходимо убедиться в том, что оба фундамента уже как следует, осели и являются достаточно устойчивыми к предстоящим нагрузкам. Устройство деформационного шва осуществляется в строгом соответствии с общепринятым регламентом действий.

Деформационный шов между стенами

Как известно, стены представляют собой важнейший элемент в структуре сооружения. Они выполняют несущую функцию, принимая на себя все выпадающие нагрузки. Это вес кровли, плиты перекрытий, а также другие элементы. Из этого следует, что надежность и долговечность здания во многом зависит от прочности деформационного шва между стенами. Более того комфортная эксплуатация внутренних помещений также зависит от стен (несущих конструкций), выполняющих важную функцию ограждения от внешнего мира.

Следует знать, что чем толще материал стен, тем выше требования ставится к деформационным швам, устроенным в них. Несмотря на то, что внешне стены представляются монолитными, на самом деле им приходится претерпевать различного рода нагрузки. Причинами деформации могут выступать:

  • перепады температуры воздуха
  • грунт под сооружением может неравномерно оседать
  • вибрационные и сейсмические нагрузки и многое другое

Если трещины образуются в несущих стенах, то это может угрожать целостности всего здания в целом. Исходя из вышесказанного, деформационные швы являются единственным способом предотвращения изменений в теле сооружений, могущих стать фатальными.

Чтобы функционирование деформационного шва в стенах было правильным, необходимо, прежде всего, грамотное выполнение проектных работ. Таким образом, расчет действий обязан производиться еще на стадии проектировки здания.

Основным критерием успешной эксплуатации деформационного шва можно назвать правильно подсчитанное количество отсеков, на которые планируется разрезать постройку для успешной компенсации напряжений. Согласно с установленным количеством определяется и расстояние, которое необходимо учесть между швами.

Как правило, в стенах с несущей функцией, деформационные швы имеют интервал приблизительно 20 метров. Если речь идет о перегородках, то допускается дистанция в 30 метров. При этом строители обязаны учитывать области концентрации внутренних напряжений. Расстояние определяется типом предполагаемых деформационных швов, которые в свою очередь зависят от факторов, вызывающих изменения в теле сооружения.

Кроме того в начальном моменте проектирования в стенах сооружений с особой тщательностью учитывается ширина разреза для деформационных швов. Данный параметр имеет важное функциональное значение, так как определяет величину предполагаемого поперечного отстранения конструктивных элементов здания. О способах герметизации деформационных швов также следует подумать заранее.

Деформационные швы в промышленных зданиях

Протяженность промышленных сооружений, как правило, почти всегда больше, чем построек гражданского назначения, поэтому устройство в таких швах приобретает большое значение. В промышленных зданиях специалисты предусматривают деформационные швы согласно их назначению. Они могут быть антисейсмическими, осадочными и даже температурными.

Деформационные швы в каркасных зданиях разрезают постройку на отдельные блоки, а также все опирающиеся на нее конструкции. В промышленных постройках массового строительства, как правило, устраивают температурные швы, в свою очередь разделяемые на продольные и поперечные. Расстояние между швами в промзданиях назначают согласно конструктивному решению постройки, а также климатических условий строительства, величины температуры воздуха внутри помещения. Если речь идет о железобетонных одноэтажных конструкциях промышленных постройках, то промежуток между швами разрешается без расчета подъема в 20%.

Поперечные деформационные швы на одноэтажных промышленных зданиях делают на парных колоннах без учета вставки. В многоэтажных постройках – со вставкой или без нее и также на парных колоннах. Стоит отметить, что более технологичными являются швы без вставки, поскольку они не нуждаются в доборных ограждающих элементах. На сегодняшний день деформационные швы делаются в формате упругой арки из минераловатных плит средней жесткости. Они обжимаются оцинкованной кровельной сталью - цилиндрическими фартуками. В месте устройства деформационного шва ковер усиливается несколькими слоями стеклоткани.

Температурные продольные швы в постройках в один этаж устраивают на 2х рядах колонн с наличием вставки, ее ширину в зависимости от привязки в смежных пролетах считают от 500 до 1000 мм. Если продольные температурный шов совмещается с различными показателями высот смежных пролетов, поэтому принимают другие размеры вставок. Такие же условия соблюдаются в местах, где перпендикулярные пролеты взаимно примыкают один к другому.

Если речь ведется о промышленных зданиях с сооруженным железобетонным скелетом без специальных мостовых кранов можно устраивать деформационные продольные швы на таких колоннах как одинарные. Такой шов отличается простотой монтажа, тем самым позволяет не брать во внимание доборные элементы в стенах и покрытиях, а также парные колонны или подстропильные конструкции. То же самое можно сказать о промышленных зданиях без кранов со смешанным или металлическим каркасом.

Если эта страница Вам понравилась, посоветуйте её:

novamsk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
