Заделка деформационного шва правильно  | Компания ГОР

Деформационный шов – это разрез в здании, который разделяет здание на секторы, тем самым уменьшая нагрузку на полы. Деформационный шов увеличивает прочность здания. деформационный шов незаменим в складских помещениях, так как там высокая нагрузка на полы. Другая область применения – отделка стен и потолков в здании с разной степенью нагрузок.

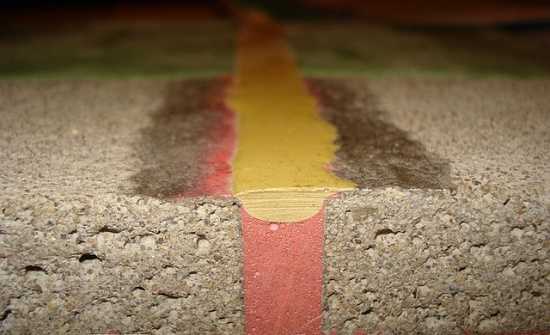

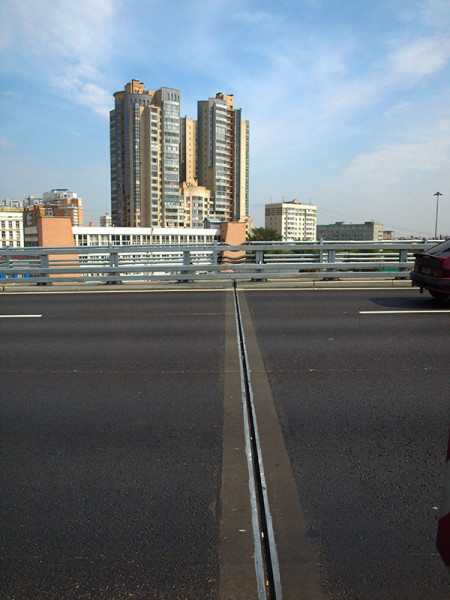

Так же деформационные швы применяются при строительстве мостов, конструкции кровли здания.

Разновидностью деформационного шва является температурный шов. Решает вопросы стяжки холодных помещений, где высокий уровень колебания температур. Часто с этой целью используют древесину, у которой хорошие деформационные свойства. Идеально подходят брус, деревянные рейки.

Как правильно заделать деформационный шов?

Заделку деформационных швов в здании следует доверять только профессионалам, так как от того, насколько правильно заделан деформационный шов, зависит судьба здания.

Изоляционные швы являются разновидностью деформационных швов. Изоляционный шов закладывается по всему периметру помещения, предотвращает деформационные моменты. По всей площади помещения закладывается герметизирующий материал и заливается бетоном. Благодаря герметику предотвращается образование трещин в бетоне.

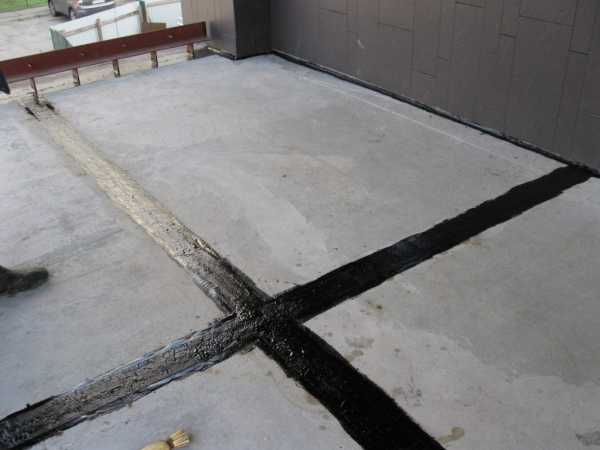

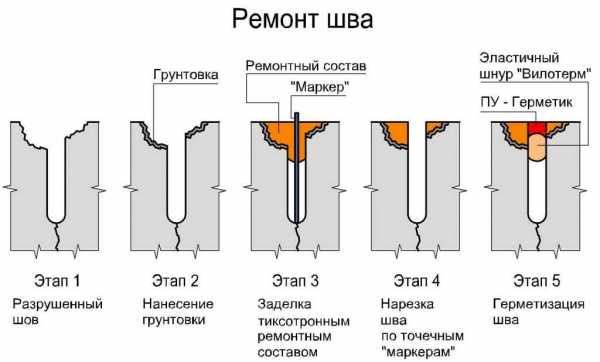

Если же здание уже деформировано, то щель тщательно расчищают, грунтуют и заполняют антидеформационными материалами. Сверху конструкцию заливают спецраствором, который предотвращает дальнейшее образование трещин.

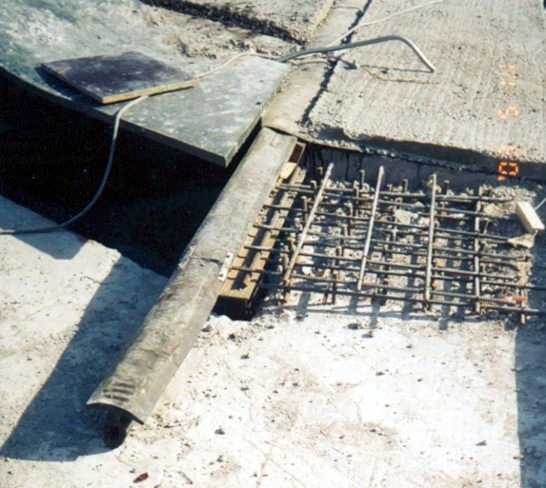

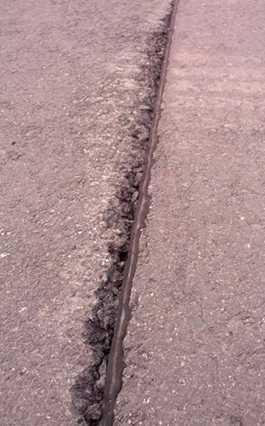

К сожалению, бетон разрушается со временем и под действием неблагоприятных атмосферных факторов. Поэтому вопрос заделки деформационных швов часто бывает актуален.

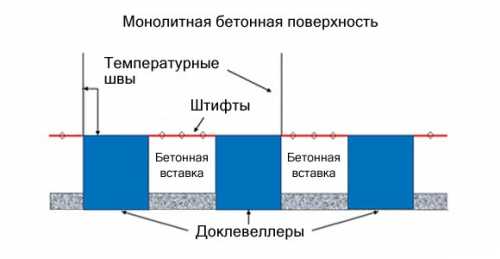

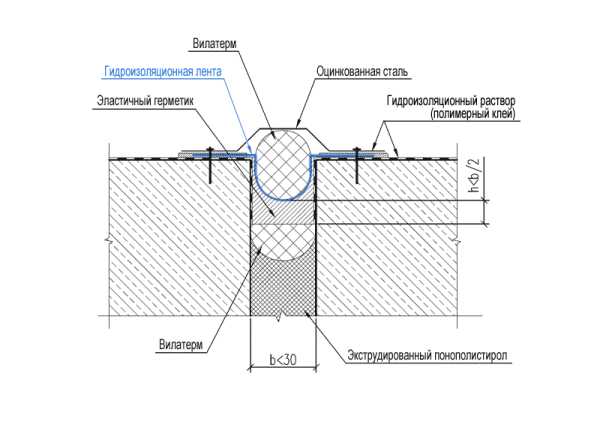

Разрушение шва может предотвратить его герметизация. Герметизация шва исключает проникновение влаги внутрь. Разгерметизацию швов допускать крайне нежелательно, так как это влечет за собой отслаивание покрытий от их основания в здании. Поэтому правильный выбор герметика крайне актуален. Выбирая герметик следует учитывать тип помещения, условия его эксплуатации, испытываемые зданием нагрузки.

Например, следует обратить особое внимание на гидроизоляцию швов, если в помещении предполагается постоянное использование воды, моющих или дезинфицирующих веществ (душевые, моечные отделения, бассейны). Гидроизоляция и герметизация швов в таких помещениях должна закладываться уже на уровне проекта.

Существуют общие требования к герметикам. Это в первую очередь прочность, эластичность, подвижность. Профессионалы рекомендуют использовать для этой цели полиуретановые герметизирующие составы. Такие составы обладают нужной пластичностью, высокой термостойкостью, хорошей сцепляемостью.

gor-m.ru

Ремонт деформационных швов в бетонных полах, как устранить дефекты

Устройство и ремонт деформационных швов в бетонных полах является неотъемлемой частью строительного процесса. Несмотря на то, что бетон считается довольно крепкой и надежной конструкцией, он не избавлен от разрушительного действия атмосферных температур, динамических нагрузок и вредоносного воздействия различных химикатов и влаги.

Для продолжительного эксплуатационного периода стяжки необходимо уделить достаточное количество внимания устройству деформационных швов.

Когда возникает необходимость ремонта бетонного пола

Поверхность полов нуждается в реставрационных работах, когда теряется ее первоначальный вид. В этом случае причинами реконструкции могут быть следующие явления:

• образование трещин, ям и бугров;
• дисфункция усадочных швов, конструкционных и изоляционных швов в результате разрушения стяжки;
• интенсивное выделение пыли.

Указанные выше дефекты покрытия существенно портят эстетический вид бетонного основания, что вызывает значительные затруднения в его эксплуатации. Чтобы исключить дальнейшее усугубление ситуации, необходимо как можно оперативно приступить к выполнению ремонта бетонных полов.

Для чего нужны деформационные швы в бетоне

Практически все полы состоят из двух элементов: облицовочное покрытие и основание. В качестве последнего преимущественно используется бетонная конструкция. Сам по себе бетон обладает довольно прочными, но при этом хрупкими свойствами, не выдерживающими пластическую деформацию. Если данный материал испытывает нагрузку, превышающую допустимый предел, его структура не способна искажаться без видимых повреждений, чего нельзя сказать, кпримеру, о пластике. После таких нагрузок во многих местах покрытия начинают появляться трещины, даже провалы.

Дополнительный риск образования дефектов в стяжке создают сезонные температурные колебания, и деформирующая усадка бетонного основания во время его высыхания. Чтобы предотвратить хаотичное появление трещин в полу, специалисты рекомендуют нарезку швов, способствующих свободному «движению» бетона при его затвердевании или деформирующем воздействии внешних факторов.

Систематизация технологических швов

При проектировании и создании основания одним из важных мероприятий является грамотное устройство технологических швов, смягчающих деформационные колебания бетона. В их число входит три типа швов:

• усадочные;
• изоляционные;
• конструкционные.

Вот что они из себя представляют.

1. Высыхание основы происходит неравномерно. Верхние слои стяжки теряют влагу намного быстрее, чем нижние слои. Вследствие этого возникает легкое закручивание краев, когда они становятся чуть выше центральной части пола. Появляются внутренние напряжения, вызывающие хаотичное растрескивание. Чтобы предотвратить подобное явление, выполняется нарезка усадочных швов. Когда пол будет высыхать, швы слегка разойдутся в заданных местах, не допустив появления беспорядочных трещин.
2. Практически все сооружения в процессе эксплуатации испытывают деформационные колебания различной степени. Провоцирующими факторами могут выступать самые разные обстоятельства: влияние атмосферной температуры и влажности воздуха, грунтовые колебания, механическое воздействие. Для исключения передачи подобных явлений от стен и фундамента на пол устраиваются изоляционные швы по периметру соприкосновения основания и стен: колонны, локальные фундаменты для оборудования. Толщина швов в этом случае равна толщине стяжки. Когда данные мероприятия выполнены грамотно, покрытие становится независимым от деформации общей конструкции сооружения. В противном случае при капитальной сцепке бетонного пола с объектом повреждение пола неизбежно.
3. Часто процесс заливки свежего раствора прерывается по окончании рабочей смены, оставляя сохнуть незаконченную стяжку. Залитый бетон за ночь приобретает определенную степень затвердения. В местах стыка новой и застывшей стяжки необходимо провести нарезку конструкционных швов. После того, как общий процесс работы закончен, и бетонный пол приобрел завершенный вид, эти швы заделываются свежим раствором.

Ремонт образовавшихся выбоин

Ремонт выбоин

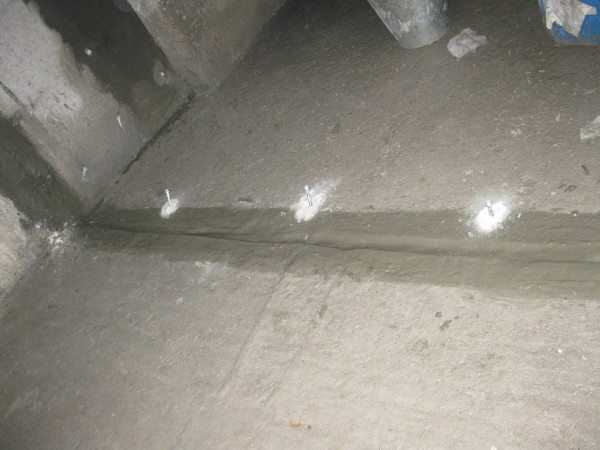

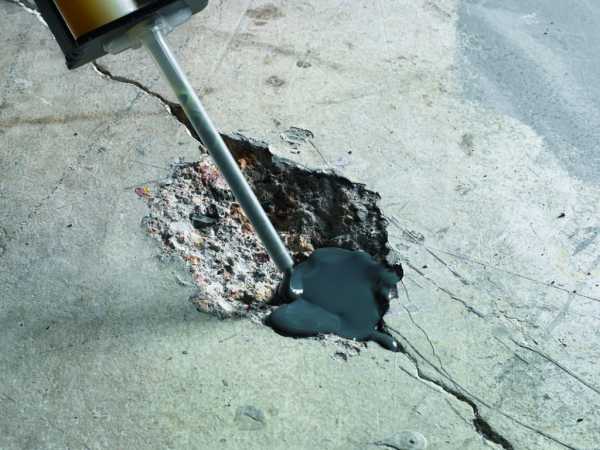

Все ямы и выбоины требуют незамедлительного и обязательного устранения. Как правило, их появление связано с нарушением технологических норм и требований при сооружении конструкции пола. Потому что в случае выполнения всех необходимых предписаний проекта основание будет достаточно надежным.

Процесс устранения выбоин включает в себя следующие этапы работ:

1. Используя алмазный диск, вокруг разрушения прорезается участок глубиной до 20 мм.
2. После этого посредством перфоратора или других соответствующих инструментов деформированное место полностью удаляется.
3. Освободившийся участок необходимо очистить от пыли и обломков с помощью строительного пылесоса или пескоструйной машины.
4. Когда поверхность подготовлена, ее следует покрыть эпоксидной грунтующей смесью или грунтовкой для минеральных ремонтных составов.
5. С помощью обычного строительного шпателя полость заполняется герметизирующей смесью. Когда вся яма будет забита, ее поверхность выравнивается мастерком или правилом по общему уровню пола.
6. После окончательного затвердевания ремонтного состава покрытие затирается и шлифуется.

Если глубина выбоины составляет более 50 мм, состав следует наносить в два, три слоя. Данные мероприятия можно выполнять не только в местах повреждения напольного покрытия, но и на участках с высокими нагрузками. В этом случае снижается риск появления новообразованных разрушений основания.

Одно из достоинств данного метода ремонта полов – отсутствие необходимости останавливать эксплуатационный процесс здания на период выполнения ремонтных мероприятий, более подробно о нем можно почитать здесь.

Варианты герметизации деформационных швов

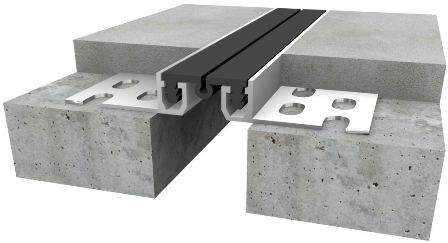

Профильная система для деформационных швов

Благодаря качественной герметизации швы не забиваются мусором и другими вредоносными засорениями. Также за счет герметизации вся стяжка защищена от трещин и сколов на местах соединений. Данные мероприятия особенно актуальны, когда финишное покрытие планируется выполнять керамической плиткой.

В качестве заполняющих материалов для швов можно использовать следующее:

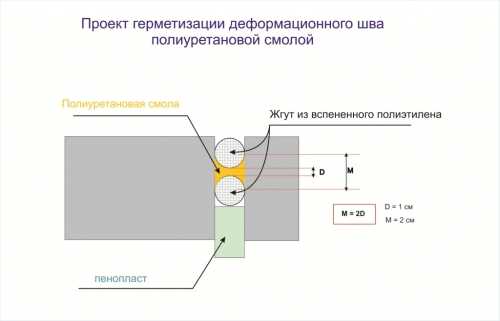

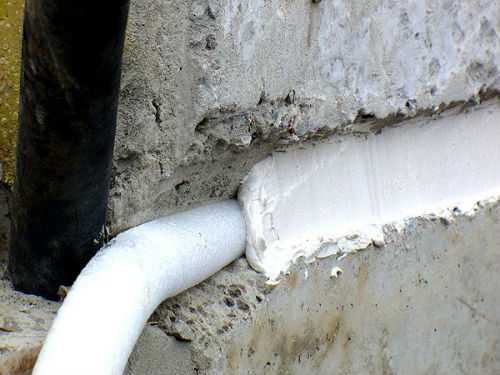

1. Специальный уплотнительный жгут, изготавливаемый из вспененного полиэстера. Его следует плотно укладывать непосредственно в глубину шва. Не поддается влиянию низких и высоких температур.
2. Использование герметика и подобных ему мастик. После высыхания средство приобретает эластичные свойства, не пропуская влагу и мусор внутрь деформационного шва. Сама поверхность, заделанная герметиками не будет создавать пыль.
3. Не менее эффективным способом является применение гидрошпонок – уплотнительный материал, имеющий в основе ПВХ, полиэтилен, резину. Изготавливаются в виде профильных лент. Укладка гидрошпонок в деформационные каналы выполняется во время заливки раствора.
4. Специализированные профильные системы. Включают в себя резину, выдерживающую существенные температурные колебания, и металлический профиль из стали или алюминия. Монтаж подобных конструкций предотвращает образование трещин в бетоне, засорение самих швов. Профиль изготавливается накладной или встроенный.

Герметизация с помощью герметика

Реставрация деформационного шва

В процессе ремонтных работ могут использоваться различные типы герметиков. Отличительные признаки данного материала заключаются в составе – различают одно-, двухкомпонентные, на химической основе.

Ремонт шва с использованием шнура и герметика

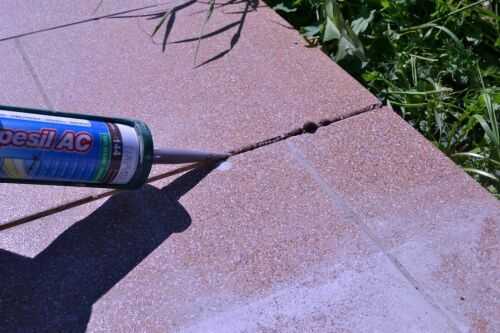

Большим преимуществом сегодня пользуются акриловые, полиуретановые, латексные герметики. Но и среди указанных немалой популярностью отличается полиуретановая смесь, благодаря высоким характеристиками прочности и высокой продолжительности срока эксплуатации.

Процедура герметизации деформационного шва посредством двухкомпонентного состава подразумевает следующие этапы работы:

1. Для выполнения данного мероприятия следует заранее подготовить необходимый инструмент и строительные материалы. Понадобится широкая кисть, узкий шпатель треугольной формы для выравнивания нанесенного слоя, грунтовка, строительный пистолет, герметик.
2. Требуется качественно подготовить основу. Стоит обратить внимание, чтобы швы были сухими и очищенными, не рассыпающимися, не содержащие признаков грибка, жира, красок, т.п. Чтобы улучшить свойства сцепления, шов следует расшить и с помощью широкой кисти обработать концентрированной грунтовкой глубокого проникновения.
3. В том случае, когда применяется двухкомпонентная смесь, пасту и затвердитель следует тщательно смешать на протяжении 4-6 минут до получения однородного состава. Категорически запрещается игнорировать нормы дозировки ингредиентов. Все требования подробно описаны в инструкции материала. Будет мало затвердителя, процесс застывания герметика не осуществится. Если затвердитель будет в большом количестве, смесь получит слишком жесткие свойства. Чтобы повысить вязкость средства, можно аккуратно развести смесь уайт-спиритом или бензином в соотношении 80 мл растворителя/1кг герметика.
4. Наносится состав посредством строительного пистолета, заполняя шов ровным слоем по всей длине. Когда полость будет заполнена, излишек смеси снимается шпателем и выравнивается в уровень с полом. Чтобы получить гладкую поверхность соединения, шпатель можно смочить в мыльной воде. Процесс первичного застывания состава длиться 30-40 минут при условии соблюдения температурного режима 20°С. После того, как герметик застыл (поверхность заполнителя не размазывается), обработанный шов необходимо присыпать небольшим слоем сухого песка или цемента. Период окончательного затвердения, когда смесь приобретет требуемые свойства, длится от четырех суток до недели. Если реставрационные работы выполняются в закрытом помещении, после окончаний процедуры комнату следует хорошенько проветрить.

Эластичные свойства герметизирующих мастик позволяют применять их для заделки образовавшихся трещин и выбоин в бетонном полу и открытом дорожном полотне. Нижний и верхний температурный предел подобного материала варьируется от -50°С до +60°С зависимо от содержания компонентов, что дает возможность эффективно применять данное средство как для внутренних, так и для наружных работ.

Остались вопросы? Задайте их нашему эксперту!

Наш эксперт Немиров Иван Степанович

Инженер строитель с 20 летним стажем

Самые интересные вопросы

pol-zalivka.ru

Деформационный шов в бетоне по СНиПу: устройство в бетонных полах

В этой статье мы расскажем о том, что собой представляют деформационные швы в бетонных полах и аналогичных конструкциях и зачем они нужны. Также мы рассмотрим основные типы этих конструкционных элементов и способы их реализации.

Швы, предотвращающие деформации – универсальное средство с широкой сферой применения

Основные особенности и необходимость применения

На фото — заполнение полости шва силиконовым герметиком

Для опытных строителей склонность бетона к растрескиванию на этапе высыхания смеси не является секретом. Но оказывается, склонность к растрескиванию сохраняется и в ходе последующей эксплуатации готового объекта (узнайте здесь, как самостоятельно залить ступени из бетона).

Такие процессы могут быть спровоцированы температурными и усадочными расширениями материала. И если своевременно не компенсировать возникающие напряжения, разрушительный процесс негативно скажется на состоянии всего сооружения.

Грамотное и своевременное устройство деформационных швов в бетонных полах позволяет минимизировать негативное воздействие температурных и усадочных расширений и таким образом обеспечить строительному объекту или сооружению продолжительный эксплуатационный ресурс.

Статистика использования конструкций, оснащенных швами, показывает, что они способны противостоять таким факторам, как:

• температурные колебания;
• усадочные процессы;
• изменение параметров влагосодержания в окружающем воздухе;
• химические реакции в толще пола;
• ползучесть бетона.

Деформационные швы являются обязательным условием при организации монолитных бетонных полов и согласно строительным нормативам используются если:

• пол имеет сложную конфигурацию;
• площадь стяжки больше 40 м²;
• одна из сторон помещения в длину имеет более 8 м;
• температура пола в процессе эксплуатации выше, чем это необходимо.

Деформационные швы в бетоне по СНиПу располагаются:

• вблизи дверных проемов
• по периметру стен;
• в местах соединения пола и других бетонных конструкций.

Типы повсеместно используемых швов

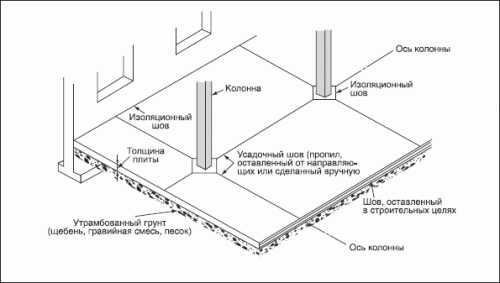

Схема расположения разделительных элементов в помещении с колоннами

Чаще всего применяются следующие типы деформационных швов:

• усадочные;
• изоляционные;
• конструкционные.

На фото Т-образный конструкционный шов

Рассмотрим подробнее особенности каждой из вышеперечисленных категорий:

• Усадочные швы;

Бетонное покрытие твердеет и просыхает неравномерно, то есть, сверху слой просыхает быстрее, чем снизу. В итоге, уровень стяжки с краю получается несколько выше, чем по центру.

Это естественный процесс, но его результатом становятся возникающие напряжения и, как следствие, образование трещин. Предотвратить такие последствия позволяет применение усадочных швов.

Швы нарезаются на глубину 1/3 части от толщины бетонной стяжки. Нарезка выполняется сразу же по окончанию финишной обработки покрытия. В промышленных масштабах нарезка выполняется посредством швонарезчика с функцией водного орошения резца.

Важно: При выполнении таких работ своими руками, на стадии средней влажности бетона устанавливаются рейки требуемых размеров, которые впоследствии можно будет удалить и получить шов нужной формы.

• Изоляционные швы;

Эта разновидность деформационного шва применяется в бетонных конструкциях в целях предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений.

Элементы данного типа располагаются преимущественно по периметру фундамента вокруг колонн и вдоль стен. В этом случае не применяется швонарезчик. Специальный упругий изоляционный материал, цена которого невысока, укладывается по линии прохождения будущего шва до нанесения бетонного раствора.

• Конструкционные швы;

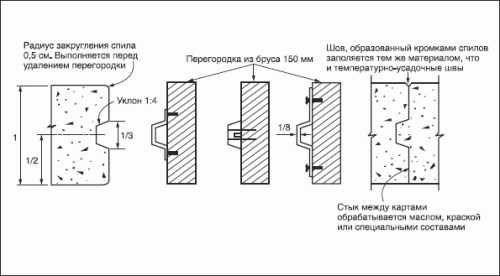

Этот тип разграничений применяется в том случае, если во время укладки стяжки сделан перерыв. То есть, шов соединяет ранее уложенный и нанесённый впоследствии слои бетона.

Форма этого разделительного элемента сложная и в сечении напоминает соединение типа «шип-паз». При обустройстве не используется швонарезчик, а работы ведутся преимущественно по сырому бетону с использованием реек.

Расстояние между швами

На фото — компенсационные зазоры в стяжке пола, уложенной своими руками

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

В соответствии с общепринятыми нормами, расстояние между разделительными элементами должно быть не больше 150 метров для зданий отапливаемого типа на основе сборных конструкций и 90 метров для зданий, возведённых с применением монолитных и сборно-монолитных конструкций.

Важно: Если здание неотапливаемое, то заявленное расстояние между деформационными швами в железобетоне следует уменьшить на 20%.

Герметизация разделительных элементов

Схема промышленной герметизации компенсационных зазоров

На объектах с повышенными требованиями, предъявляемыми к гидрофобности стяжек пола, появляется необходимость в герметизации швов.

Это объясняется тем, что избыточная влага, попадая в полость разделительного элемента, способствует постепенному отслаиванию покрытий. Более того, разрушительный процесс становится более интенсивным при повышении температуры воздуха в помещении.

Своевременно выполнив герметизацию, можно предотвратить негативное воздействие избыточной влажности. Кроме того, правильно выполненная герметизация предотвращает вероятность засорения полости шва.

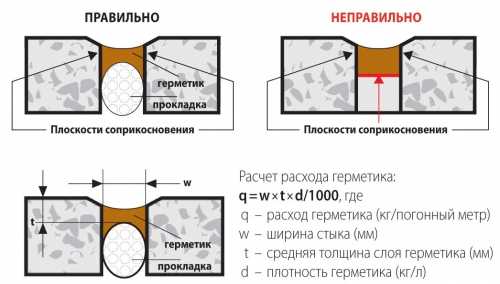

Важным моментом является выбор герметика. В этом случае необходимо учесть эксплуатационные условия и нагрузки, оказываемые на бетонное покрытие.

Среди повсеместно применяемых герметиков, следует отметить следующие составы:

• силиконы
• полибутиленовые мастики;
• термопласты холодного и горячего отверждения на основе битума или бутилкаучука;
• термореактопласты на основе полиуретанов, винилацетатов и полисульфидов.

Следует учитывать то, что напольные покрытия, в пределах объектов промышленного назначения, должны не только легко очищаться от загрязнений посредством сухой и влажной уборки, но и одновременно выдерживать существенные механические нагрузки.

Принимая во внимание требования, предъявляемые к таким полам, можно предположить, что герметик должен одновременно быть достаточно твердым, чтобы выдерживать нагрузки, но и эластичным чтобы препятствовать образованию сколов.

Самостоятельное устройство водонепроницаемого деформационного шва

Шов в стяжке, заполненный герметиком и закрытый цементным раствором

Рассмотрим то как, используя алмазное бурение отверстий в бетоне, можно сделать разделительный элемент на уже сухой стяжке.

• На первом этапе с помощью шнурки или длинного штукатурного правила намечается линия, по которой будем нарезать штробы. В среднем, ширина канавы должна составлять 20-30 см, а глубина 3-4 см.
• После того как сделали всю необходимую разметку, нарезаем бетон штроборезом, установив резец на нужную глубину. Учитывая то, что резка железобетона алмазными кругами выполняется на небольшую ширину, режем несколько штроб. Вырубаем бетон перфоратором, стараясь сделать это как можно ровнее.
• Посредине выкладываем временный профиль, для этого подойдут ровные рейки шириной до 5 см или алюминиевый профиль, который применяется при монтаже гипсокартона.
• С обеих сторон профиль заливается бетоном. Примерно через 1-2 часа профиль демонтируется.
• После того как бетон полностью высох, полученный зазор заливается герметиком и разглаживается.

Вывод

Теперь вы знаете, какова инструкция устройства разделительных швов, также вы получили общее представление о том, как справиться с этой работой самостоятельно (читайте также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Если остались какие-либо вопросы, ответы на них вы сможете найти, посмотрев видео в этой статье.
