2. Засыпная теплоизоляция

Засыпную изоляцию устраивают по горячим и холодным поверхно­стям. Для засыпки используют волокнистые, порошкообразные и зерни­стые материалы — минеральную и стеклянную вату, пенопласт, перлито­вый песок, пемзу, шлаки, золы.

Вспученный перлитовый песок применяют для теплоизоляционных засыпок при температуре изолируемых поверхностей от – 200 до 875°С, для теплоизоляции конструкций сложной формы в качестве засыпки в специально устанавливаемый кожух. Песок мелкой фракции используют на горячих поверхностях, песок средний и крупный применяют на по­верхностях с отрицательными температурами. Для исключения осадки материала в период эксплуатации конструкция не должна подвергаться вибрации.

Вермикулит вспученный представляет собой сыпучий, зернистый ма­териал чешуйчатого строения. Этот негорючий материал транспортируют и хранят в бумажных мешках в условиях, исключающих его увлажне­ние, загрязнение и уплотнение. Его применяют в качестве теплоизоляци­онной засыпки при температуре изолируемых поверхностей от – 260 до +1100°С и до +900 °С при изоляции вибрирующих поверхностей.

На горизонтальную поверхность средствами механизации подают, укладывают и разравнивают засыпку ровным слоем заданной толщины с необходимым уплотнением до достижения проектной плотности. Выпол­ненная теплоизоляция должна быть изолирована от внешних воздейст­вий атмосферных осадков, выдувания, каких-либо механических раз­рушений и деформаций. Если главным внешним фактором являются ат­мосферные осадки, то по теплоизоляции расстилают рулонный гидроизо­ляционный ковер, сверху которого устраивают прочную цементно-песчаную или асфальтовую стяжку.

Если вышерасположенными конструкциями теплоизоляция изолиро­вана от атмосферных воздействий, то поверх ее достаточно выполнить за­щитное покрытие — слой цементно-песчаной или асфальтовой стяжки. Часто, особенно при устройстве кровельного покрытия, по выполненной засыпной теплоизоляции устраивают защитную стяжку из тех же мате­риалов, сверху наклеивается многослойную рулонную кровлю.

При устройстве засыпной гидроизоляции по вертикальным поверхно­стям необходимо предусмотреть мероприятия, гарантирующие жест­кость конструктивного решения теплоизоляции и фиксацию засыпных материалов по всей высоте изолируемой конструкции. В изолируемой вертикальной поверхности закрепляют металлические шпильки диамет­ром 3 мм и длиной, соответствующей толщине изоляции, с расположени­ем шпилек в шахматном порядке с шагом до 350 мм. По шпилькам натя­гивают металлическую сетку с ячейками 15×15 мм. Затем в пространст­во между изолируемой поверхностью и сеткой засыпают утеплитель по­слойно снизу вверх на всю ширину изоляции, каждый слой уплотняют. После выполнения теплоизоляции по металлической сетке устраивают слой цементно-песчаной штукатурки толщиной 20 мм, при высыхании которого сверху наклеивают слой ткани и окрашивают. Наносить слой цементно-песчаной штукатурки предпочтительно не вручную, а средст­вами торкретирования, при необходимости по теплоизоляции устраива­ют гидроизоляционный слой.

Засыпную теплоизоляцию отличает простота устройства, малая тру­доемкость и низкая стоимость. Основные недостатки — малая механиче­ская прочность теплоизоляции, малая сопротивляемость вибрации, осе­дание изоляции со временем и оголение верхних слоев.

studfiles.net

2. Засыпная теплоизоляция

Засыпную изоляцию устраивают по горячим и холодным поверхно­стям. Для засыпки используют волокнистые, порошкообразные и зерни­стые материалы — минеральную и стеклянную вату, пенопласт, перлито­вый песок, пемзу, шлаки, золы.

Вспученный перлитовый песок применяют для теплоизоляционных засыпок при температуре изолируемых поверхностей от – 200 до 875°С, для теплоизоляции конструкций сложной формы в качестве засыпки в специально устанавливаемый кожух. Песок мелкой фракции используют на горячих поверхностях, песок средний и крупный применяют на по­верхностях с отрицательными температурами. Для исключения осадки материала в период эксплуатации конструкция не должна подвергаться вибрации.

Вермикулит вспученный представляет собой сыпучий, зернистый ма­териал чешуйчатого строения. Этот негорючий материал транспортируют и хранят в бумажных мешках в условиях, исключающих его увлажне­ние, загрязнение и уплотнение. Его применяют в качестве теплоизоляци­онной засыпки при температуре изолируемых поверхностей от – 260 до +1100°С и до +900 °С при изоляции вибрирующих поверхностей.

На горизонтальную поверхность средствами механизации подают, укладывают и разравнивают засыпку ровным слоем заданной толщины с необходимым уплотнением до достижения проектной плотности. Выпол­ненная теплоизоляция должна быть изолирована от внешних воздейст­вий атмосферных осадков, выдувания, каких-либо механических раз­рушений и деформаций. Если главным внешним фактором являются ат­мосферные осадки, то по теплоизоляции расстилают рулонный гидроизо­ляционный ковер, сверху которого устраивают прочную цементно-песчаную или асфальтовую стяжку.

Если вышерасположенными конструкциями теплоизоляция изолиро­вана от атмосферных воздействий, то поверх ее достаточно выполнить за­щитное покрытие — слой цементно-песчаной или асфальтовой стяжки. Часто, особенно при устройстве кровельного покрытия, по выполненной засыпной теплоизоляции устраивают защитную стяжку из тех же мате­риалов, сверху наклеивается многослойную рулонную кровлю.

При устройстве засыпной гидроизоляции по вертикальным поверхно­стям необходимо предусмотреть мероприятия, гарантирующие жест­кость конструктивного решения теплоизоляции и фиксацию засыпных материалов по всей высоте изолируемой конструкции. В изолируемой вертикальной поверхности закрепляют металлические шпильки диамет­ром 3 мм и длиной, соответствующей толщине изоляции, с расположени­ем шпилек в шахматном порядке с шагом до 350 мм. По шпилькам натя­гивают металлическую сетку с ячейками 15×15 мм. Затем в пространст­во между изолируемой поверхностью и сеткой засыпают утеплитель по­слойно снизу вверх на всю ширину изоляции, каждый слой уплотняют. После выполнения теплоизоляции по металлической сетке устраивают слой цементно-песчаной штукатурки толщиной 20 мм, при высыхании которого сверху наклеивают слой ткани и окрашивают. Наносить слой цементно-песчаной штукатурки предпочтительно не вручную, а средст­вами торкретирования, при необходимости по теплоизоляции устраива­ют гидроизоляционный слой.

Засыпную теплоизоляцию отличает простота устройства, малая тру­доемкость и низкая стоимость. Основные недостатки — малая механиче­ская прочность теплоизоляции, малая сопротивляемость вибрации, осе­дание изоляции со временем и оголение верхних слоев.

studfiles.net

2. Засыпная теплоизоляция

Засыпную изоляцию устраивают по горячим и холодным поверхно­стям. Для засыпки используют волокнистые, порошкообразные и зерни­стые материалы — минеральную и стеклянную вату, пенопласт, перлито­вый песок, пемзу, шлаки, золы.

Вспученный перлитовый песок применяют для теплоизоляционных засыпок при температуре изолируемых поверхностей от – 200 до 875°С, для теплоизоляции конструкций сложной формы в качестве засыпки в специально устанавливаемый кожух. Песок мелкой фракции используют на горячих поверхностях, песок средний и крупный применяют на по­верхностях с отрицательными температурами. Для исключения осадки материала в период эксплуатации конструкция не должна подвергаться вибрации.

Вермикулит вспученный представляет собой сыпучий, зернистый ма­териал чешуйчатого строения. Этот негорючий материал транспортируют и хранят в бумажных мешках в условиях, исключающих его увлажне­ние, загрязнение и уплотнение. Его применяют в качестве теплоизоляци­онной засыпки при температуре изолируемых поверхностей от – 260 до +1100°С и до +900 °С при изоляции вибрирующих поверхностей.

На горизонтальную поверхность средствами механизации подают, укладывают и разравнивают засыпку ровным слоем заданной толщины с необходимым уплотнением до достижения проектной плотности. Выпол­ненная теплоизоляция должна быть изолирована от внешних воздейст­вий атмосферных осадков, выдувания, каких-либо механических раз­рушений и деформаций. Если главным внешним фактором являются ат­мосферные осадки, то по теплоизоляции расстилают рулонный гидроизо­ляционный ковер, сверху которого устраивают прочную цементно-песчаную или асфальтовую стяжку.

Если вышерасположенными конструкциями теплоизоляция изолиро­вана от атмосферных воздействий, то поверх ее достаточно выполнить за­щитное покрытие — слой цементно-песчаной или асфальтовой стяжки. Часто, особенно при устройстве кровельного покрытия, по выполненной засыпной теплоизоляции устраивают защитную стяжку из тех же мате­риалов, сверху наклеивается многослойную рулонную кровлю.

При устройстве засыпной гидроизоляции по вертикальным поверхно­стям необходимо предусмотреть мероприятия, гарантирующие жест­кость конструктивного решения теплоизоляции и фиксацию засыпных материалов по всей высоте изолируемой конструкции. В изолируемой вертикальной поверхности закрепляют металлические шпильки диамет­ром 3 мм и длиной, соответствующей толщине изоляции, с расположени­ем шпилек в шахматном порядке с шагом до 350 мм. По шпилькам натя­гивают металлическую сетку с ячейками 15×15 мм. Затем в пространст­во между изолируемой поверхностью и сеткой засыпают утеплитель по­слойно снизу вверх на всю ширину изоляции, каждый слой уплотняют. После выполнения теплоизоляции по металлической сетке устраивают слой цементно-песчаной штукатурки толщиной 20 мм, при высыхании которого сверху наклеивают слой ткани и окрашивают. Наносить слой цементно-песчаной штукатурки предпочтительно не вручную, а средст­вами торкретирования, при необходимости по теплоизоляции устраива­ют гидроизоляционный слой.

Засыпную теплоизоляцию отличает простота устройства, малая тру­доемкость и низкая стоимость. Основные недостатки — малая механиче­ская прочность теплоизоляции, малая сопротивляемость вибрации, осе­дание изоляции со временем и оголение верхних слоев.

studfiles.net

2. Засыпная теплоизоляция

Засыпную изоляцию устраивают по горячим и холодным поверхно­стям. Для засыпки используют волокнистые, порошкообразные и зерни­стые материалы — минеральную и стеклянную вату, пенопласт, перлито­вый песок, пемзу, шлаки, золы.

Вспученный перлитовый песок применяют для теплоизоляционных засыпок при температуре изолируемых поверхностей от – 200 до 875°С, для теплоизоляции конструкций сложной формы в качестве засыпки в специально устанавливаемый кожух. Песок мелкой фракции используют на горячих поверхностях, песок средний и крупный применяют на по­верхностях с отрицательными температурами. Для исключения осадки материала в период эксплуатации конструкция не должна подвергаться вибрации.

Вермикулит вспученный представляет собой сыпучий, зернистый ма­териал чешуйчатого строения. Этот негорючий материал транспортируют и хранят в бумажных мешках в условиях, исключающих его увлажне­ние, загрязнение и уплотнение. Его применяют в качестве теплоизоляци­онной засыпки при температуре изолируемых поверхностей от – 260 до +1100°С и до +900 °С при изоляции вибрирующих поверхностей.

На горизонтальную поверхность средствами механизации подают, укладывают и разравнивают засыпку ровным слоем заданной толщины с необходимым уплотнением до достижения проектной плотности. Выпол­ненная теплоизоляция должна быть изолирована от внешних воздейст­вий атмосферных осадков, выдувания, каких-либо механических раз­рушений и деформаций. Если главным внешним фактором являются ат­мосферные осадки, то по теплоизоляции расстилают рулонный гидроизо­ляционный ковер, сверху которого устраивают прочную цементно-песчаную или асфальтовую стяжку.

Если вышерасположенными конструкциями теплоизоляция изолиро­вана от атмосферных воздействий, то поверх ее достаточно выполнить за­щитное покрытие — слой цементно-песчаной или асфальтовой стяжки. Часто, особенно при устройстве кровельного покрытия, по выполненной засыпной теплоизоляции устраивают защитную стяжку из тех же мате­риалов, сверху наклеивается многослойную рулонную кровлю.

При устройстве засыпной гидроизоляции по вертикальным поверхно­стям необходимо предусмотреть мероприятия, гарантирующие жест­кость конструктивного решения теплоизоляции и фиксацию засыпных материалов по всей высоте изолируемой конструкции. В изолируемой вертикальной поверхности закрепляют металлические шпильки диамет­ром 3 мм и длиной, соответствующей толщине изоляции, с расположени­ем шпилек в шахматном порядке с шагом до 350 мм. По шпилькам натя­гивают металлическую сетку с ячейками 15×15 мм. Затем в пространст­во между изолируемой поверхностью и сеткой засыпают утеплитель по­слойно снизу вверх на всю ширину изоляции, каждый слой уплотняют. После выполнения теплоизоляции по металлической сетке устраивают слой цементно-песчаной штукатурки толщиной 20 мм, при высыхании которого сверху наклеивают слой ткани и окрашивают. Наносить слой цементно-песчаной штукатурки предпочтительно не вручную, а средст­вами торкретирования, при необходимости по теплоизоляции устраива­ют гидроизоляционный слой.

Засыпную теплоизоляцию отличает простота устройства, малая тру­доемкость и низкая стоимость. Основные недостатки — малая механиче­ская прочность теплоизоляции, малая сопротивляемость вибрации, осе­дание изоляции со временем и оголение верхних слоев.

studfiles.net

Засыпная теплоизоляция | Всё о ремонте

[thumb=left]http://remplast.ru/uploads/posts/2011-02/1297425136_artust10.jpg[/thuВыполняется при отсутствии плит или нево: ности выполнения монолитной теплоизоляции, где же в комплексных заводских панелях. Засыпная теплоизоляция выполняется из керамзита, перлита, и зита, вермикулита и др. (плотность не более 0,6 п
Наиболее часто теплоизоляция устраивает керамзита и керамзитобетона.
При этом необходимо учитывать, что в ев; ужесточением требований к теплоизоляции то на керамзитобетона должна достигать 600 мм.
Перлит
Перлит является наименованием класса f ственных силикатных пород, имеющих вулканиче происхождения. Его особенность заключается в что при быстром нагревании (термоударе) при пературе 900-1100°С его гранулы лопаются наг бие попкорна и увеличиваются в объеме до 20 так как связанная воДа, находящаяся в перлите, при испарении создает бесчисленные мельчайшие пу¬зырьки в размягченных остекленевших частицах. Именно эти пузырьки обеспечивают такой малый вес и другие исключительные физические свойства вспученного перлита, В результате получаются пористые стерильные гранулы белого цвета размером 1-10 мм, имеющие насыпную плотность 75-150 кг/м3.
Вспученный перлит — натуральный, очень легкий экологически чистый материал с отличными теплопроводными качествами (0,046-0,08 Вт/мК при 25°С), который используется во многих отраслях промышленности: строительстве, металлургии, сельском хозяйстве и других областях в температурном диапазоне от -200 до +900°С.
Вспученный перлит также обладает высокими звукоизоляционными свойствами, огнестоек, химически инертен, не подвергается воздействию микроорганизмов, насекомых и грызунов. Применение теплоизоляционных материалов на основе вспученного перлита в строительстве позволяет снизить массу конструкций, уменьшить потребность в других строительных материалах (бетон, кирпич, древесина и др.), сократить расход топлива на отопление зданий, уменьшить потери тепла в промышленных агрегатах. Также перлитовая теплоизоляция является очень эффективным способом уменьшения С02 в атмосфере и так называемого парникового эффекта, что доказано исследованиями.
При проектировании здания главное внимание уделяется удешевлению конструкций в сочетании с применением легких и качественных строительных материалов. Одним из решений облегчения конструкций с одновременным улучшением теплопроводных характеристик является применение засыпной перлитовой изоляции. В этом случае возможно снижение тепло- потерь на 50% и более, в зависимости от способа применения. Перлитовая засыпка может применяться в прослойках между внутренней и внешней стеновой кладкой, между стеновой кладкой и внутренней отдел¬кой, а также во всех пустотах стеновой кладки.
Область применения вспученного перлитового песка достаточно обширна:
• в качестве теплоизоляционных засыпок в широком температурном диапазоне от -200°С до + 900°С;
• при изготовлении широкого спектра теплоизоляционных акустических материалов;
• при утеплении индивидуальных коттеджей и садовых домиков;
• в качестве заполнителя теплоизоляционных и жаростойких бетонов;
• в качестве заполнителя в штукатурных растворах, в том числе при изготовлении огнестойких растворов и обмазок.
Для изоляции используется обеспыленный перлитовый песок, насыпной массой 60-100 кг/м3. Засыпанный слой во избежание усадки в процессе эксплуатации уплотняют постукиванием приблизительно на 10%. На рабочих разрывах изоляции размещают гидроизоляционные прокладки. При необходимости изоляционный слой может быть выполнен любой требуемой толщины. Обладая высокими теплозащитны¬ми свойствами, вспученный перлит не стареет и не разрушается вредителями животного и растительного происхождения. Засыпка производится как из мешков, так и посредством специальных пескоструйных машин. При этом толщина засыпки всего лишь 3 см. Она позволяет заменить 15 см кирпича по теплопроводным характеристикам. Здесь важным фактором является свойство перлита заполнять все полости и пустоты кладки, что несвойственно другим изоляционным материалам.
Вспученный фракционированный вермикулит Ковдорского месторождения
ГОСТ 12865-67 фракция 4 мм марка 100 Фракционированный вспученный вермикулит получают в результате обжига вермикулитового концен¬трата, он соответствует требованиям мировых стандартов. Вермикулит — природный минерал из группы гидрослюд слоистого строения, обладающий уникальной способностью вспучиваться (увеличиваться в объеме в 7-9 раз) при нагревании.
КВК-концентрат вермикулитовый фракциониро¬ванный Ковдорский, где 0,5; 1; 2; 4; 8; 16 — размер (длина) чешуек вермикулита в мм.
Химический состав вермикулитового концентрата, %:
SiOz — 38-46
AIA — 10-16
MgO — 16-35
CaO _ 1_5
К20 _ 1_6
Fe203 — 6-13
Ti02 __ 1_з
h30 _ 8-16

Другие — 0,2-12
Свойства:
Огнеупорность — 1350°С;
Температура применения от -260°С до +1100°С;
Токсичность — не токсичен;
Срок хранения не ограничен.
Области применения вспученного вермикулита:
• Применяется в основном в качестве засыпной теплоизоляции взамен асбеста и перлита в металлургии, промэнергетике, строительстве.
• Преимущество перед асбестом — не токсичен, выше температура применения.
• Преимущество перед перлитом — выше прочность зерна, не слеживается, не образует пустот при засыпке, долговечнее, меньше пылит, выше температура применения.
• Используется в металлургии как изолятор тепловых потерь, в качестве фильтрующего материала, для теплоизоляции зеркала металла при разливке стали, для утепления прибыльной части слитков и крупных отливок.
• Используется для теплоизоляции различного энергетического оборудования как в виде засыпки, так и для различных футеровочных и обмуровочных смесей, обмазок, штукатурок, бетонов.
• В строительстве используется в качестве засыпной теплоизоляции межэтажных перекрытий, стен, Полов и потолков, для изготовления штукатурных тепло- и звукоизоляционных растворов, легких теплоизоляционных бетонов, как легковесный напол¬нитель кирпичей, для изготовления огнезащитных теплоизоляционных материалов.
• Используется и в сельском хозяйстве — в составе; почвосмесёй для теплиц и открытого грунта, смесей для гидропоники в качестве водоудерживающей, Дезинфицирующей добавки, обогащающей почвы питательными веществами (в основном магнием и кальцием) благодаря ионообменным свойствам.
• Используется для упаковки и транспортировки опасных и Воспламеняющихся химических продуктов.
• Применяется как ингредиент корма в птицеводстве и животноводстве, а также как носитель ветеринарных препаратов.
• Используется в составе промышленных абсорбентов для очистки воды.
Укладка производится вручную. Сыпучий утеплитель подается пневмоустановкой в бункер на крыше. К месту работы доставка тачкой. Утеплитель укладывают по ровной сухой поверхности. Сначала через 2- 4 м укладывают маячные рейки, а по ним полосами толщиной не более 6 см — первый слой утеплителя. Если по проекту толщина более 6 см, то следующие слои укладывают после уплотнения предыдущих трамбовкой или виброплбщадками. Необходимо степень уплотняемости.
mb]


www.remplast.ru

ЗАСЫПНАЯ ТЕПЛОИЗОЛЯЦИЯ — Строительство и архитектура

По горизонтальным и вертикальным поверхностям строительных конструкций применяют засыпную теплоизоляцию (рис. XII.11)
При устройстве теплоизоляции по горизонтальным поверхнос­тям (бесчердачные кровли, перекрытия над подвалом) изоляцион­ным материалом служит преимущественно керамзит или перлит.
Их укладывают полосам шириной 2…3 м,   ограниченными маячными рейками.   Сыпучий материал подают   на рабочие места   в   бундерах,   бадьях пневмотранспортом,   а   непосредственно к местам укладки—средствами   малой механизации.   Отсыпанный   материал   разравнивают  рейкам и уплотняют ручными катками. Затем поверх теплоизоляцион­ного слоя устраивают цементно-песчаную или асфальтовую защитную стяжку.

По горизонтальным и вертикальным поверхностям строительных конструкций применяют засыпную теплоизоляцию (рис. XII.11)
При устройстве теплоизоляции по горизонтальным поверхнос­тям (бесчердачные кровли, перекрытия над подвалом) изоляцион­ным материалом служит преимущественно керамзит или перлит.
Их укладывают полосам шириной 2…3 м,   ограниченными маячными рейками.   Сыпучий материал подают   на рабочие места   в   бундерах,   бадьях пневмотранспортом,   а   непосредственно к местам укладки—средствами   малой механизации.   Отсыпанный   материал   разравнивают  рейкам и уплотняют ручными катками. Затем поверх теплоизоляцион­ного слоя устраивают цементно-песчаную или асфальтовую защитную стяжку.

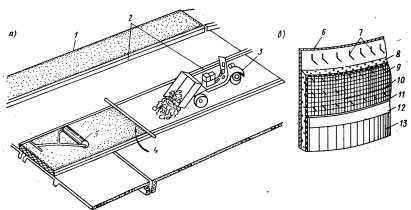

XII.11. Схема устройства засыпной тепло­изоляции
а, б — по горизонтальным и вертикальным поверхностям; 1 — теплоизоляционный слой; 2 — маячные рейки; 3 — мототележ­ка для горизонтального перемещения ма­териалов; 4 — рейка для разравнивания; 5 — каток для прикатки; 6 — изолируемая колструкция; 7 — шпильки; 8 — засыпка минеральной ватой; 9 — сетка; 10 — прово­лочная сшивка сетки; 11— штукатурке-12 — склейка; 13 — окраска



На вертикальных поверхностях делают засыпную изоляцию из стеклянной или минеральной ваты, диатомовой крошки, перлитово-\’ го песка и др. Для этого параллельно изолируемую поверхность\’ ограждают кирпичами, блоками или сетками и в образовавшееся пространство засыпают (или набивают) изоляционный материал; При сетчатом ограждении сетку крепят к заранее установленным в шахматном порядке шпильками высотой, соответствующей задан­ной толщине изоляции (с припуском 30…35 мм). По ним натягива­ют металлическую плетеную сетку с ячейкой 15X15 мм. В обра­зовавшееся пространство послойно снизу вверх с легким трамбо-ванием засыпают сыпучий материал.
После окончания засыпки всю поверхность сетки покрывают защитным слоем из штукатурки.
Засыпная теплоизоляция достаточно эффективна и проста в устройстве. Однако она не устойчива против вибрации и характери­зуется малой механической прочностью.

outbel.ru

Назначение, виды и конструкция тепловой изоляции. Технология устройства засыпной, мастичной, обволакивающей и литой, сборно-блочной теплоизоляции.

Назначение, виды и конструкция тепловой изоляции.

Теплоизоляция (Тепловая изоляция) — это элементы конструкции, уменьшающие процесс теплопередачи и выполняющие роль основного термического сопротивления в конструкции.

В зависимости от назначения изолируемого объекта различают следующие виды тепловой изоляции: промышленная — изоляция промышленного оборудования и трубопроводов; строительная — изоляция строительных конструкций зданий и сооружений.

Конструкция тепловой изоляции состоит из основного теплоизоляционного слоя, наружного защитного покрытия и креплений. Основной теплоизоляционный слой обеспечивает защиту изолируемой поверхности от потерь тепла. Наружное защитное покрытие предохраняет основной теплоизоляционный слой от механических повреждений, увлажнения и воздействия агрессивных сред. Оно должно быть прочным, монолитным, без трещин. В зависимости от способа и места прокладки тепловых сетей наружное защитное покрытие выполняют из различных материалов.



Технология устройства засыпной, мастичной, обволакивающей и литой, сборно-блочной теплоизоляции.

Засыпная теплоизоляция.

Засыпную изоляцию устраивают по горячим и холодным поверхно­стям. Для засыпки используют волокнистые, порошкообразные и зерни­стые материалы — минеральную и стеклянную вату, пенопласт, перлито­вый песок, пемзу, шлаки, золы.

Вспученный перлитовый песок применяют для теплоизоляционных засыпок при температуре изолируемых поверхностей от – 200 до 875°С, для теплоизоляции конструкций сложной формы в качестве засыпки в специально устанавливаемый кожух. Песок мелкой фракции используют на горячих поверхностях, песок средний и крупный применяют на по­верхностях с отрицательными температурами. Для исключения осадки материала в период эксплуатации конструкция не должна подвергаться вибрации.

Вермикулит вспученный представляет собой сыпучий, зернистый ма­териал чешуйчатого строения. Этот негорючий материал транспортируют и хранят в бумажных мешках в условиях, исключающих его увлажне­ние, загрязнение и уплотнение. Его применяют в качестве теплоизоляци­онной засыпки при температуре изолируемых поверхностей от – 260 до +1100°С и до +900 °С при изоляции вибрирующих поверхностей.

На горизонтальную поверхность средствами механизации подают, укладывают и разравнивают засыпку ровным слоем заданной толщины с необходимым уплотнением до достижения проектной плотности. Выпол­ненная теплоизоляция должна быть изолирована от внешних воздейст­вий атмосферных осадков, выдувания, каких-либо механических раз­рушений и деформаций. Если главным внешним фактором являются ат­мосферные осадки, то по теплоизоляции расстилают рулонный гидроизо­ляционный ковер, сверху которого устраивают прочную цементно-песчаную или асфальтовую стяжку.

Если вышерасположенными конструкциями теплоизоляция изолиро­вана от атмосферных воздействий, то поверх ее достаточно выполнить за­щитное покрытие — слой цементно-песчаной или асфальтовой стяжки. Часто, особенно при устройстве кровельного покрытия, по выполненной засыпной теплоизоляции устраивают защитную стяжку из тех же мате­риалов, сверху наклеивается многослойную рулонную кровлю.

При устройстве засыпной гидроизоляции по вертикальным поверхно­стям необходимо предусмотреть мероприятия, гарантирующие жест­кость конструктивного решения теплоизоляции и фиксацию засыпных материалов по всей высоте изолируемой конструкции. В изолируемой вертикальной поверхности закрепляют металлические шпильки диамет­ром 3 мм и длиной, соответствующей толщине изоляции, с расположени­ем шпилек в шахматном порядке с шагом до 350 мм. По шпилькам натя­гивают металлическую сетку с ячейками 15×15 мм. Затем в пространст­во между изолируемой поверхностью и сеткой засыпают утеплитель по­слойно снизу вверх на всю ширину изоляции, каждый слой уплотняют. После выполнения теплоизоляции по металлической сетке устраивают слой цементно-песчаной штукатурки толщиной 20 мм, при высыхании которого сверху наклеивают слой ткани и окрашивают. Наносить слой цементно-песчаной штукатурки предпочтительно не вручную, а средст­вами торкретирования, при необходимости по теплоизоляции устраива­ют гидроизоляционный слой.

Засыпную теплоизоляцию отличает простота устройства, малая тру­доемкость и низкая стоимость. Основные недостатки — малая механиче­ская прочность теплоизоляции, малая сопротивляемость вибрации, осе­дание изоляции со временем и оголение верхних слоев.

Мастичная теплоизоляция.

Данный тип теплоизоляции обычно используют при изоляции трубо­проводов с горячими и холодными поверхностями. Для получения каче­ственной изоляции необходимо, чтобы во время производства изоляционных работ изолируемые поверхности имели свою рабочую температу­ру, так как возможный перепад температур на поверхности может сказаться на качестве теплоизоляции.

Асбозурит — порошкообразный материал, состоящий из диатомита и асбеста мягких марок. Используют в виде мастики при затворении во­дой. Применяют как подмазку и для оштукатуривания небольших слож­ных поверхностей. В порядке исключения асбозурит назначают в качест­ве основного слоя в мастичной и засыпной изоляции. Относится к него­рючим материалам, предельная температура применения асбозурита 900 °С.

Поропласты изготовляют на основе фенолформальдегидной смолы. Применяют в строительных конструкциях в качестве теплоизоляции и как основной слой мастичной теплоизоляции трубопроводов тепловых сетей подземных прокладок. Предельная температура применения мате­риала от-60 до +150 °С. Освоен выпуск труб с нанесенной в заводских условиях теплоизоляцией из фенольного поропласта для бесканальной прокладки тепловых сетей.

Мастичную теплоизоляцию выполняют из мастик на основе асбестовых волокон, полимерных материалов, жидкого стекла и т.п. На горизонтальные поверхности мастику наносят полосами без дополнительных креплений, на вертикальные поверхности — только по металлической сетке; крепление сетки к изолируемой поверхности аналогично приме­няемой для засыпной изоляции.

Теплоизоляцию трубопроводов выполняют из порошкообразных, зернистых и волокнистых материалов — асбозурита, асботрепела, совелита и др., которые замешивают с водой в пропорции 1:3,5 с обязатель­ным добавлением асбеста до получения мастики однородной, пористой и пластичной; Мастику наносят на поверхность по металлической сетке, обычно оцинкованной. В зависимости от материала изолируемой поверх­ности, сетка, которая фиксирует толщину изоляции, крепится в проект­ном положении шпильками, привариваемыми к изолируемой поверхно­сти трубы, а также к стяжным кольцам, хомутам и бандажам, которые ус­танавливают и закрепляют к изолируемой поверхности для жесткости и служат для фиксации общей толщины наносимых защитных теплоизоля­ционных слоев.

Первый слой, самый жидкий, называемый обрызгом, наносят слоем не более 5 мм. После его высыхания наносят основной изоляционный слой (за один или несколько приемов), который уплотняют и заглажива­ют до толщины, приблизительно на 10 мм меньше требуемой. Последний слой, толщиной 5…20 мм, самой густой консистенции, наносят на еще не окончательно схватившийся предыдущий слой; этим слоем осуществля­ют выравнивание всей изоляции.

Мастику можно наносить как вручную, так и с использованием пневмонагнетателей. После полного высыхания изоляцию оклеивают тканью и окрашивают. Достоинства изоляции — простота устройства, монолит­ность, возможность производить работы на поверхностях любой конфи­гурации. Недостатки — большая трудоемкость, длительность процесса устройства всех слоев изоляции, нестабильность свойств используемых материалов. По этим причинам в настоящее время стремятся большую часть изоляции выполнять в заводских условиях, чтобы на строительной площадке изолировать только места стыковки коммуникаций и криволи­нейные участки трубопроводов. Кроме этого трубопроводы, находящие­ся под открытым воздухом, в помещениях, подверженных вибрации, в зо­нах с большой вероятностью механических повреждений и нарушений целостности теплоизоляции сверху покрывают защитным металличе­ским кожухом.

Технология монтажа тепловой изоляции поверхностей с отрицатель­ными темпера-турами предусматривает выполнение работ с особой тща­тельностью, чтобы предотвратить возможность увлажнения и промерза­ния изоляционного слоя в период эксплуа­тации. Для изоляции разрешаются материа­лы только с закрытой мелкопористой струк­турой. Изолируемые поверхности и метал­лические детали крепления изоляции необ­ходимо защищать от коррозии. При приме­нении жестких изоляционных материалов их приклеивают битумными клеящими со­ставами, которые выполняют функцию ан­тикоррозионной защиты.

Для сопротивления нанесенной тепло­изоляции трубопроводов внешним воздействиям применяют дополнительное покрытие изоляций оболочками из синтетических пленок или стеклопластиков. Нашел широкое применение фольгоизол.

Литая теплоизоляция.

Литая теплоизоляция предназначена для промышленных печей, холо­дильников и ее осуществляют обычно из пенобетонной ячеистой массы. Специальную пеномассу и цементный раствор перемешивают в смесите­ле, полученную готовую массу (пенобетон или газобетон) укладывают при горизонтальных поверхностях в опалубку слоями на высоту до 25 см сразу на всю изолируемую поверхность, послойно уплотняют, наружную поверхность изоляции тщательно разглаживают и разравнивают. На вы­полненное изоляционное покрытие сверху укладывают рогожу, маты, другие материалы, регулярно поливают водой для обеспечения нормаль­ных условий набора прочности.

При вертикальных изолируемых поверхностях пенобетон наносят методом торкретирования по металлической сетке, которая крепится к изолируемой поверхности. Бетонирование производят полосами высотой до 1 м, что исключает оседание бетонной массы и препятствует ее вспу­чиванию. Последующие полосы бетонирования по вертикали выполняют только по завершении процесса схватывания бетона предыдущих полос.

В результате получают изоляцию заданной толщины и конфигура­ции, плотно прилегающую к изолируемой поверхности и без дефектов (трещин, раковин).

Работы по устройству литой изоляции выполняют при температуре не ниже +10 °С. Процесс схватывания и набора прочности осуществляет­ся медленно, критическая прочность достигается только через 5 сут. По­сле приобретения изоляцией проектной прочности сверху наносят слой цементного раствора толщиной 1…2 см и наклеивают рулонную гидро­изоляцию.

Монолитность изоляции, высокая механическая прочность, порис­тость — основные достоинства литой изоляции. Как недостатки можно отметить сравнительно высокую плотность, значительный расход цемен­та, продолжительность процесса устройства и выдержки изоляции, необ­ходимость защиты самой изоляции от влаги.
