Что такое завалинка и в каком виде она встречается сейчас?

Завалинка — архаичное слово из русских сказок — сегодня вызывает недоумение. Многие задавались вопросом: что она, собственно, собой представляет? Те, кто считает, что это скамья, правы и не правы одновременно

Конструкция завалинки

Завалинка — это остроумное изобретение небогатых русских крестьян. В стародавние времена избы ставили прямо на грунт, так как ресурсов для создания фундамента попросту не было. Для защиты нижних венцов от холода и сырости по периметру стен наваливали землю, солому, опилки и т.д. А чтобы он рыхлый утеплитель не осыпался, для него сооружали дощатый короб со скошенной крышкой. И именно на нем сидели, отдыхая, жители деревень.

Конечно, традиционная завалинка была не идеальна. Грунт, щепа и прочие природные материалы быстро слеживались, отсыревали и начинали гнить. И каждый год по весне приходилось выгребать содержимое короба и делать новую засыпку. Со временем эту несовершенную конструкцию стал вытеснять утепленный цоколь.

И все же списывать завалинку со счетов еще рано. С появлением долговечных теплоизолирующих материалов она получила второе рождение. И если нужно придать современному деревянному дому вид русской избы, лучшего утепления нижних венцов не придумать.

Виды утепления для завалинки

Разговор о современной завалинке мы начнем с самой важной ее составляющей — утеплителя. Землю, песок и шлак можно исключить по причине их неэффективности. Кроме того, в них быстро заводятся насекомые-вредители, от которых очень трудно избавиться. Опилки, щепа и стружка тоже не годятся, так как они боятся воды и огня.

А вот керамзит — пористый гранулят из обожженной глины — показывает себя неплохо. Он эффективно защищает цоколь от промерзания и не боится органических поражений, чего нельзя сказать о древесных материалах. Да и стоит керамзит совсем недорого.

Намокая, керамзит теряет способность сохранять тепло. Поэтому его нужно засыпать поверх слоя гидроизоляции. Обычно ею служит простая полиэтиленовая пленка

Ну а что же насчет современной «синтетики»? Волокнистые материалы, такие, как минеральная или стеклянная вата, для завалинки не подходят.

Дело в том, что при намокании они полностью теряют теплосберегающие функции. А даже самый качественный, аккуратно сколоченный короб не может полностью защитить утеплитель от влаги.

Гранулированный пенополистирол

Но есть и другие варианты. Самый бюджетный — гранулированный пенополистирол, он же пенопласт. К сожалению, невысокая цена — едва ли не единственное его достоинство. Да, он хорошо сохраняет тепло, но боится солнечных лучей, плохо «дышит», а при горении образует токсичные пары. Кроме того, со временем он разрушается, выделяя крайне опасное вещество — стирол. Кстати, именно поэтому пенопласт нельзя использовать внутри помещений. Также стоит упомянуть, что в таком утеплители любят селиться мыши и крысы.

Экструдированный пенополистирол (уплотненный пенопласт) более прочен, поэтому грызунам трудно пробиться в его толщу. Он сохраняет функциональность при температурах от −50°С до + 75°С. Прогнозируемый срок службы материала — около 50 лет.

Ну а самым эффективным и долговечным материалом для наружного утепления на сегодня можно назвать напыляемый пенополиуретан (ППУ). Он обходится довольно дорого, во многом потому, что требует специального оборудования для нанесения. О прочности и влагостойкости этого полимера красноречиво свидетельствует то, что его используют для утепления фундаментов. Отметим и то, что пенополиуретан относится к трудновоспламеняемым и самозатухающим материалам.

Материалы для обшивки и каркаса

Как уже говорилось выше, завалинка требует прочного короба по всему периметру стен. Каркас для нее можно собрать из металлических профилей или труб, защищенных от коррозии оцинковкой или грунтовкой и окрашиванием. Аутентичный вариант, отвечающий духу русской избы — деревянные бруски сечением от 5×5 см. Чтобы продлить их долговечность, необходимо воспользоваться антисептиком для древесины. Он сделает природный материал менее восприимчивым к влаге и биологическому разрушению.

Бруски нужно пропитывать антисептиком сразу после распиливания. Если делать это после сборки в каркас, торцы останутся необработанными, а значит, незащищенными

Важно! Какой бы материал не был выбран для каркаса, собирать его нужно на оцинкованные саморезы или гвозди. «Черные» метизы быстро проржавеют.

Ширина короба зависит от вида утеплителя: чем выше его теплопроводность, тем больше она должна быть. Керамзит потребует не менее 30 см, для полимерных же материалов достаточно 10-20 см.

Конструировать каркас следует с тем расчетом, чтобы его крышка имела наклон около 20°. Это необходимо для эффективного стока дождевой воды.

И наконец, обшивка. Раньше для этих целей использовались исключительно доски, теперь же выбор материалов куда более широк: сайдинг, профнастил, плоский шифер и т.д.

Что такое завалинка? | Образование | Общество

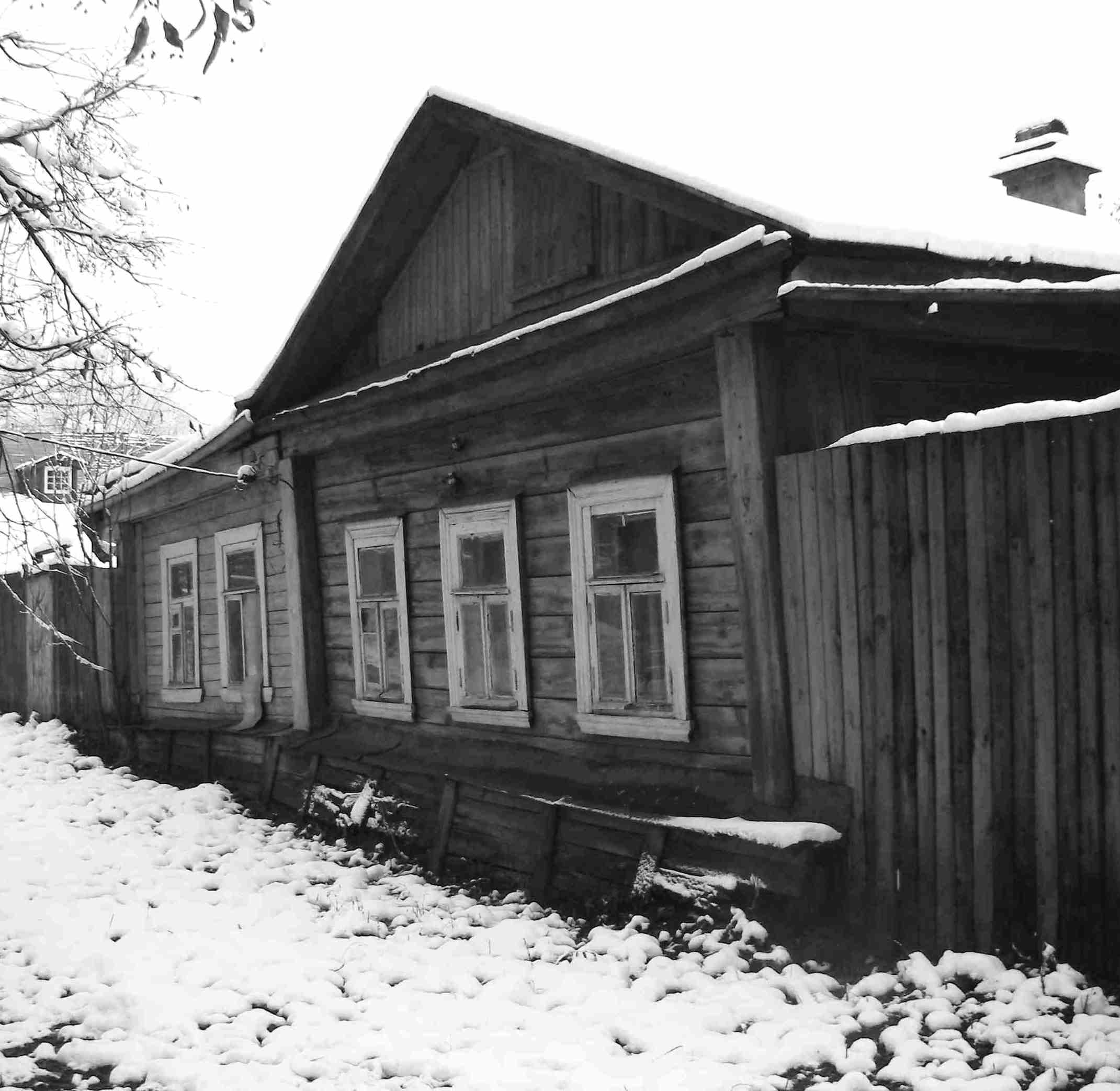

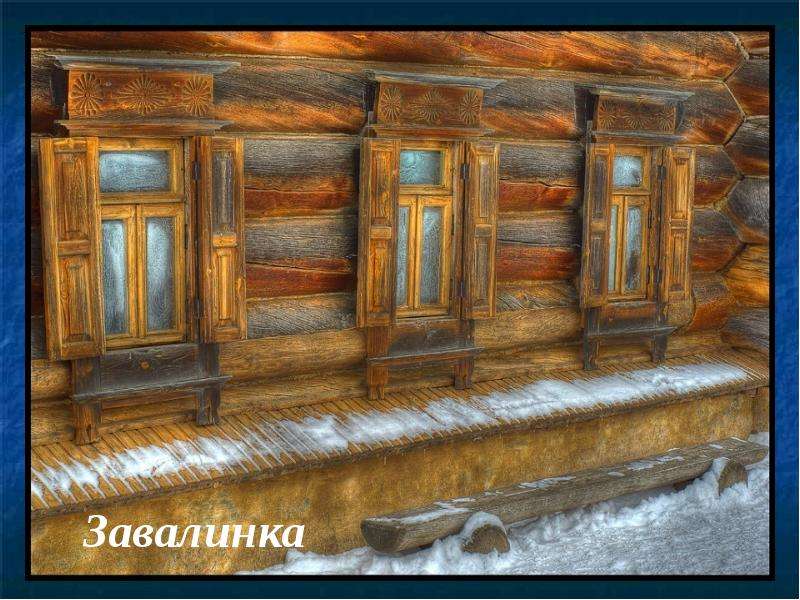

Завалинка — невысокая земляная насыпь вдоль наружных стен избы, которая защищает жилище от промерзания зимой. Раньше избы ставили прямо на грунт, а для защиты дома от холода и сырости по периметру стен просто насыпали землю, солому, опилки и т. д.

Когда появилось слово «завалинка»?

В Этимологическом словаре русского языка Семенова сказано, что слово «завалинка» появилось в XII веке. Основой послужило существительное «завалина», имеющее значение «земля, которой завалено основание избы». Сейчас завалинкой принято называть «невысокое приспособление у стены дома».

Что означает выражение «посидеть на завалинке»?

Чтобы невысокая земляная насыпь вдоль наружных стен избы не осыпалась, для нее сооружали дощатый короб со скошенной крышкой. Благодаря этому дождевая вода и тающий снег на ней не задерживались, а стекали вниз. В хорошую сухую погоду завалинки можно было использовать в качестве скамьи для посиделок. На деревянном коробе любили посидеть, поиграть, поговорить. Юрий Коваль в «Сказке о крыльце и завалинке» (1985 г.) так описывает традиционный атрибут избы:

«Но Леля уже сама поняла, что завалинка не летает, ясное дело — она ведь заваливает, дом снизу заваливает, чтоб ветер под дом не пробрался, а с ветром — мороз и снег.

Хорошая была завалинка, обшитая серыми досками. И на ней можно было сидеть, и не только сидеть, а даже бегать по завалинке вокруг дома. И Леля бегала по завалинке, стучала босыми пятками по серым доскам, а потом сидела и глядела на луг и одуванчики».

Картина неизвестного художника «На завалинке». XIX век. Репродукция. Хранится в краеведческом музее города Юрьев-Польского. Фото: РИА Новости/ А. Свердлов

Из чего можно сделать завалинку в деревянном доме?

По конструкции завалинка представляет собой пристройку к цоколю и нижней части стены со скошенной верхней плоскостью. Раньше внутрь короба традиционно укладывали натуральный теплоизоляционный материал — сено, опилки, мякину, сухую землю и т. д. Они предохраняли фундамент и нижние венцы сруба от воздействия осадков и талых вод и таком образом продлевали срок службы дома.

Сегодня завалинка редко используется как вариант утепления дома. Тем не менее сделать ее можно из материалов, которые устойчивы к влаге и имеют специальную обработкудля предотвращения коррозии или гниения. В качестве засыпного утеплителя можно использовать керамзит — гранулы обожженной глины, но под него желательно уложить слой гидроизоляции, преграждающей грунтовым водам путь к материалу. Обшить завалинку можно разными традиционными и современными материалами, сделав предварительно каркас из металлических профилей или деревянных брусков. Для обшивки короба подойдет дерево, сайдинг, профнастил, специальные цокольные панели и т. п.

Из чего можно сделать завалинку. Утепление завалинки в частном доме своими руками

С появлением современных теплоизоляционных материалов не теряется актуальность традиционной завалинки. В этой статье рассмотрим процесс обустройства завалинки своими руками. В целом завалинка в частном доме – эта своеобразная перегородка, расположенная по периметру дома, создаваемая для защиты цоколя и нижней части жилища от промерзания с приходом зимы.

Один из традиционных и распространенных вариантов утепления частного дома – устройство завалинки. В прошлом завалинку дома делали насыпной, используя землю, солому, опил или натуральный утеплитель. Завалинка призвана не только утеплить цоколь дома изнутри и защищать его от осадков, но и служить владельцу дома своеобразным декором, который можно использовать летом как скамью.

Как утеплить завалинку дома своими руками

Деревянные дома в моде до сегодняшнего дня и для них актуальность завалинки не подлежит сомнению. Данная технология пережила века и дошла к нам от наших предков в неизменном виде. Рассмотрим детально данный способ утепления. Для самостоятельного проведения работ подготовьте такие материалы, как доски, бруски, опилки, рейки, необходимые инструменты, а также гвозди и саморезы.

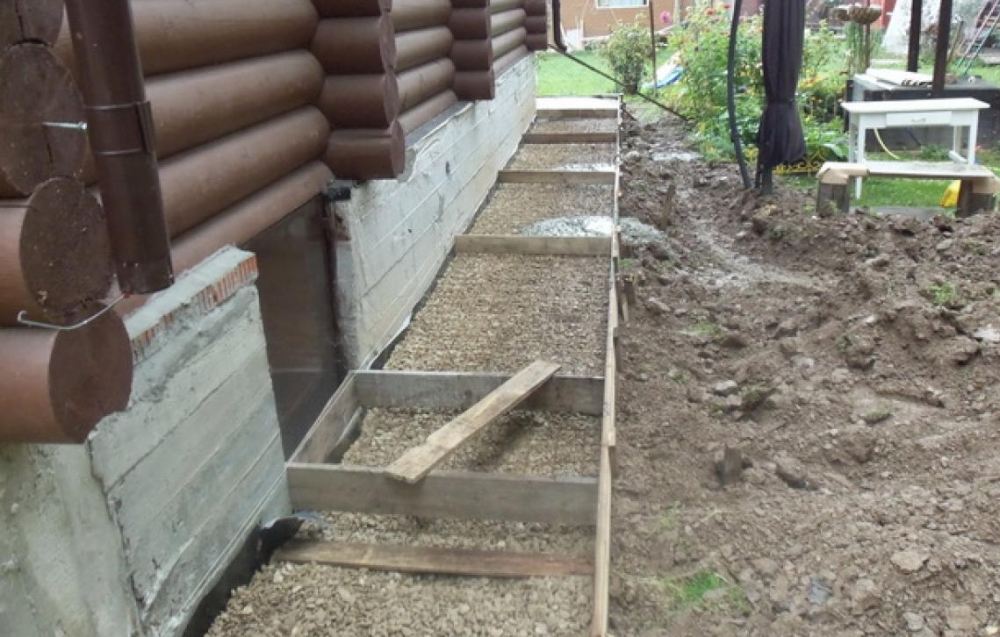

На первом этапе обкопайте дом по периметру снаружи, вдоль каждой стены выройте канаву глубиной в 5 см и шириной около 40-50 см. Если вы планируете использовать данное сооружение в качестве лавки, то выберите максимальную ширину. На следующем этапе смонтируйте каркас завалинки, прикрепите брусок к стене на саморезы, чтобы расстояние до земли составляло около 50 см.

Остальные рейки уложите по периметру у основания завалинки, чтобы получился прямоугольник, одна сторона которой должна примыкать к вашему дому. Закрепите вертикальные рейки и прибейте их к стене дома. На вертикальных стойках будет и закрепляться оставшаяся часть. Таким образом, у каждой стены образуется деревянная конструкция, напоминающая прямоугольную трапецию.

Чем утеплить завалинку дома своими руками

Монтаж завалинки у дома из профилей

Вертикальную рейку, противоположную стене дома, прибейте к горизонтальному бруску так, чтобы образовался небольшой угол наклона для стекания воды после дождя. После этого с помощью обычных гвоздей обейте каркас завалинки досками. Верхнюю часть конструкции не обшивайте, чтобы сначала заполнить готовый короб опилками, а уже затем прибивайте верхнюю часть завалинки.

Вы узнали, как утеплить завалинку изнутри. А чем утеплить завалинку в деревянном доме зависит от вас, можно использовать опилки или сено, перемешанные с землей. Современные материалы предполагают использование новых технологий, вы можете утеплить завалинку пенопластом или пеноплексом. Использование минеральной ваты нежелательно, так как материал боится влаги.

В результате у вас должен получится короб, который рекомендуются обработать пропиткой для защиты от влаги и насекомых. Сегодня также можно использовать вместо дерева шифер, листы OSB или профнастил, а вместо опила экологические утеплители для дома.

Все фото из статьи

Многим индивидуальным застройщикам очень часто приходится задумываться о том, как правильно утеплить деревянный дом, ведь большинство строений сделано из бруса или бревна. Имеется также огромное количество жилых объектов, построенных по каркасной технологии. Независимо от типа конструкции, их теплоизоляционные характеристики могут быть значительно улучшены.

Теплоизоляция основания

Перед тем как утеплить фундамент деревянного дома, необходимо ознакомиться с особенностями конструкции. Для жилых строений обычно создаются ленточные или столбчатые основания. В первом случае внутреннее пространство полностью защищено железобетонной полосой, а в другом – не имеет боковых стенок.

Для ленточных конструкций

При таком варианте дополнительная теплоизоляция осуществляется в редких случаях, так как подпольное пространство уже защищено от холода. Однако при недостаточной толщине все же может происходить промерзание. В этом случае можно воспользоваться двумя способами избавления от тепловых потерь.

  1. Внешнее утепление основания целесообразно производить вместе с облицовочными работами . Тогда появляется возможность уложить дополнительный слой теплоизоляции под отделочное покрытие.
  2. Внутреннее утепление может выполняться без дополнительной облицовки с использованием насыпных материалов . Внешний вид в данном случае не имеет особого значения.

Примечание!
Перед тем как утеплить завалинку в деревянном доме, необходимо соорудить подпорную конструкцию, после чего засыпать внутрь опилки, солому, торф, керамзит или другие материалы с низкой теплопроводностью.

Для столбчатых аналогов

Совсем другое дело обстоит с конструкциями такого типа, ведь в качестве опорных частей используются отдельно стоящие тумбы из блоков или металлических свай. Между ними находится свободное пространство. В этом случае по периметру устраивается ростверк из железобетона, который защитит от холода.

Однако вместо строительной смеси во внутреннюю часть деревянной опалубки может быть засыпан керамзит или другой эффективный материал. Конструкция при таком варианте оставляется, с наружной стороны она закрывается подходящим облицовочным покрытием.

После изучения вышеизложенной информации каждый застройщик будет знать, как утеплить свайный фундамент деревянного дома.

Сокращение тепловых потерь через стены

При недостаточной толщине боковых плоскостей осуществляется укладка специализированных материалов снаружи или изнутри. Выбор варианта будет зависеть от особенностей строения. Далее подробно рассматриваются две наиболее эффективные технологии.

Преграда от холода снаружи

С уличной стороны рекомендуется использовать минеральную вату, но она должна быть надежно защищена от пагубного влияния влаги. Вместе с основным материалом придется приобрести гидроизоляционную мембрану и бруски сечением 50×40 или 50×50 мм. Как раз между ними будет располагаться минеральная продукция.

  1. Сначала на поверхность стен укладывается гидроизоляционная пленка. Она фиксируется с использованием мелких скобок. При соединении отдельных полотен делается небольшой напуск 10-15 см.
  2. Далее от цокольной части фундамента набиваются бруски. Они должны располагаться горизонтально. Шаг между элементами определяется шириной применяемых плит.
  3. После создания специальных осуществляется укладка минеральной ваты. Плиты должны плотно входить между элементами сделанной конструкции. В местах стыков не должно быть щелей.
  4. Сверху минеральная продукция защищается специальной пленкой. Она расстилается по той же схеме, что и в первом случае. Только крепление теперь выполняется непосредственно к брускам.

Дополнение!
После завершения основных работ непосредственно к поверхности деревянных элементов прикрепляется , на которую монтируется вагонка, сайдинг или любое другое покрытие.

Внутренний барьер от холода

В помещении минеральная вата укладывается редко, так при ее использовании значительно сокращается полезная площадь. Изнутри можно покрыть стены вспененным полиэтиленом, толщина слоя которого колеблется около сантиметра. Он фиксируется к боковой поверхности при помощи скоб.

Полотна укладываются без какого-либо напуска. Места стыков дополнительно заклеиваются малярным скотчем. Поверх слоя может устанавливаться обрешетка и крепиться определенное облицовочное покрытие.

Утепление полов и потолков

Теплоизоляция нижних и верхних перекрытий обычно осуществляется по одной и той же схеме. Утеплитель располагается между лагами. Снизу и сверху расстилается гидроизоляционная оболочка. В случае с полом на поверхность лаг набивается дополнительная рейка, позволяющая создать вентиляционный зазор.

Дополнительные действия

Завершив полностью утепление жилого строения, необходимо уделить особое внимание тем местам, через которые происходят максимальные потери тепла. Речь в данном случае идет об окнах и дверях. Именно они чаще всего являются основными источниками для проникновения холода.

К примеру, перед тем как утеплить старый деревянный дом, следует позаботиться о решении проблем с окнами.

Все действия вполне реально осуществить своими руками.

  • Между рамой и торцом стены часто проникает холодный воздух. Чтобы устранить это, необходимо снять установленные наличники и заполнить пространство монтажной пеной.
  • Тепловые потери могут происходить через небольшое пространство между стеклом и оконным блоком. На выручку в данной ситуации приходят герметические средства.
  • Проникновение холодных потоков в дом иногда является следствием плохой герметизации между притвором и самой рамой. Проблема решается путем установки накладки из резины или войлока.

Важно!
Вместе с перечисленными мероприятиями можно наклеить на стекло специальную пленку, которая не дает выходить наружу тепловому излучению.
На уровень освещенности она не влияет.

Рассмотрение некоторых утеплителей

Теплоизоляционных материалов на самом деле великое множество, но из них следует рассмотреть наиболее популярные. Они способны создать качественный барьер от проникновения холода, при этом цена их относительно невысока. При укладке особых сложностей, как правило, не возникает.

Минеральная вата

Продукция поставляется на рынок в рулонах или в виде небольших плит. В первом случае материал требует предварительного раскроя, а во втором – нет. Укладка осуществляется между деревянными элементами конструкции. При проведении работ нуждается в устройстве гидроизоляционного слоя.

Материал активно применяется для утепления стен и перекрытий. Она также обладает хорошей звукоизоляцией. Минеральные плиты должны соответствовать требованиям пунктов ГОСТ 9573-96.

К подобной продукции относится стеклянная, каменная и шлаковая вата. В зависимости от используемого сырья получаются волокна различной толщины и длины. Кроме того, их пространственная ориентация может сильно отличаться.

Пенопласты

К данной категории относится целая группа материалов. Они представляют собой ячеистые пластические массы, полученные путем вспенивания жидкой смеси. На сегодняшний день изготавливают продукцию на основе различных полимеров.

Характеристики изделий могут слегка меняться в зависимости от используемого высокомолекулярного соединения. Температура деструкции у каждого вещества разная, поэтому область применения также зависит от использования конкретного полимера.

В качестве базового соединения может выступать полистирол, полиуретан, поливинилхлорид или полиэтилен.

Фибролитовые плиты

Иногда в качестве теплоизоляции применяется продукция из фибролита, представляющего собой смесь древесных опилок с цементным раствором. Утепление производится при помощи изделий низких марок, так как они отличаются низкой плотностью, а значит, и невысокой теплопроводностью.

Подобные плиты обычно имеют толщину от 5 до 10 см, и благодаря им удается значительно снизить тепловые потери строения. Поверхность изделий после установки может быть отделана штукатурным раствором.

Заключительная часть

Опираясь на вышеупомянутую информацию об утеплении деревянных конструкций, большинство застройщиков сможет надежно защитить жилое строение от проникновения холода. Теплоизоляционный барьер должен создаваться со всех сторон, тогда для отопительной системы не придется выбирать слишком мощный котел. Другие сведения, имеющие отношение к данной теме, отражены на видео в этой статье.

Иногда все новое это хорошо забытое старое.
Пользователи FORUMHOUSE
хорошо знают, что опыт наших прадедов из деревни можно и даже нужно иногда перенести в реалии современного строительства. И если вы хотите уменьшить расходы на и даже в самый лютый мороз пройтись босиком по полу, то постройте вокруг дома высокую завалинку. В одной из следующих статей мы подробно расскажем, чем лучше утеплить завалинку в деревянном доме. Но – обо всём по порядку.

Какая завалинка нужна для дома

Комментарий пользователя с ником baus:

Для начала необходимо разобраться с терминами, т. к. многие путают завалинку и утепление цоколя. Завалинкой называется насыпное сооружение, построенное по внешнему периметру наружных стен дома из дерева, которое защищает жилище от промерзания зимой.

Итак: основное ее предназначение заключается в защите частного деревянного дома от промерзания в случае сильного мороза. Также необходимо помнить, что верхняя часть завалинки должна быть выше уровня пола.

Почитайте нашу статью о том, какую выбрать для дома. Как выглядит завалинка, что это такое – фото ниже дадут вам первое представление.

Принято думать, что завалинка для деревенского дома, и в современном коттеджном поселке она неуместна, но практика показывает, что это элемент русского зодчества, нужный и по сей день. Не такой он уж и сельский, отлично утепляет и выполняет свои другие функции и в большом городе тоже.

Утепляем завалинки шлаком

Пользователь с ником valery:

– На севере, у вахтовых домиков, обязательно делают завалинку. Для этого к стенам вокруг домиков нагребают бульдозером снег. В итоге лучше держат тепло. Кстати, наши предки называют ее – “валенки для избы”.

Как устроены “валенки”, можно понять из схемы на фото.

Чёрный ворон:

– У меня друг десять лет прожил в деревенском деревянном доме 1927 года постройки. Пол – сосновая доска 60 мм на шкантах без утепления. Зимой ходили в тапочках. Отдушины затыкались. Отопление, печное водяное по трубам. В -30 гр. Всего два ведра угля и было очень тепло до пяти утра. Три года назад этот дом разобрали. Все венцы в т.ч. и нижние – целые, без гнили. А в завалинке был засыпан печной шлак.

Завалинка не только выступает в роли своеобразного теплоаккумулятора, не давая домашнему теплу улетучиваться наружу, она ещё и .

По мнению наших пользователей с никами Lifanchuk и Alexey S . это происходит из-за того, что конструкция, засыпанная шлаком, отодвигает границу промерзания в стороны от дома и от фундамента . И земля под фундаментом в этом случае не промерзает.

Alexey S.:

– Тепло передаётся от более нагретого тела к менее нагретому. Поэтому если в доме теплее, а зимой так обычно и бывает, то тепло из дома поступает в подпол. Направление (вверх или вниз) при теплопередаче не имеет значения. Благодаря этому поступлению тепловой энергии греется земля в подполье. А завалинка препятствует тому, чтобы тепло, поступающее из дома, быстро уходило дальше.

Если вентиляции подпольного пространства нет, то воздух под полом постепенно прогревается сам и передаёт тепло земле. Так что поток тепла идёт из дома через пирог пола в подпол.

Но для того чтобы «валенки для дома» в полной мере проявили все свои положительные свойства, нужно помнить, что и сам дом должен быть как следует утеплён!

Мнение пользователя нашего форума с ником Бурят:

– Тёплая домовая коробка делится теплом с подпольем – потому там и не наступает похолодания. Тепло в основном идёт вверх, а не вниз – поскольку в подполье температура несколько ниже, чем в самом доме. Представьте на минуту – есть ваше подполье с завалинками, а тёплой коробки – нет! Тогда ваше подполье, оставшись без тёплой коробки сверху – вымерзнет к середине зимы и сравняется своей температурой с окружающей средой.

Завалинка не заменяет теплый пол, но у нее много преимуществ.

Бурят:

– Это нормальный ход, проверенный временем. И она уж точно лучше, чем совсем ничего. Утепления цоколей, отмосток – по своей сути берут начало от старой доброй деревенской завалинки.

Благодаря ей возможно обустройство тёплого подполья с кирпичными стенами (под тёплым имеется в виду, что там просто плюсовая температура) – в котором удобно хранить всякие овощи, а также можно не опасаться замерзания коммуникаций.

Посмотрите, может ли кирпич быть материалом для такой конструкции, и как сделать для частного дома.

Как утеплить завалинку в деревянном доме

Взгляд на завалинку форумчанина с ником Хлор:

– С завалинками, если дом отапливается постоянно и всю зиму, жить намного теплее. Сделайте и точно об этом не пожалеете. Насчёт продухов – зимой закройте их, а весной откройте.

Если вы уже решили, чем засыпать завалинку в деревянном доме, не забывайте: чтобы она работала как надо, выбирайте нужный Не обязательно это будет пенопласт.

Хлор:

– Стены своего личного дома я взялся утеплять пятью сантиметрами утеплителя, а завалинка делается из ровного шифера и засыпается 12 см керамзита.

Также популярно решение с засыпкой опилками, перемешанными с известью, но и здесь есть свои секреты.

Хлор:

– Полной гидроизоляции содержимого завалинки добиться сложно, поэтому в сыром и влажном климате опилки могут отсыреть и сгнить. А керамзит как впитает влагу, так и высохнет.

На фото ниже мы видим, какую роль в возведении завалинки может играть кирпич.

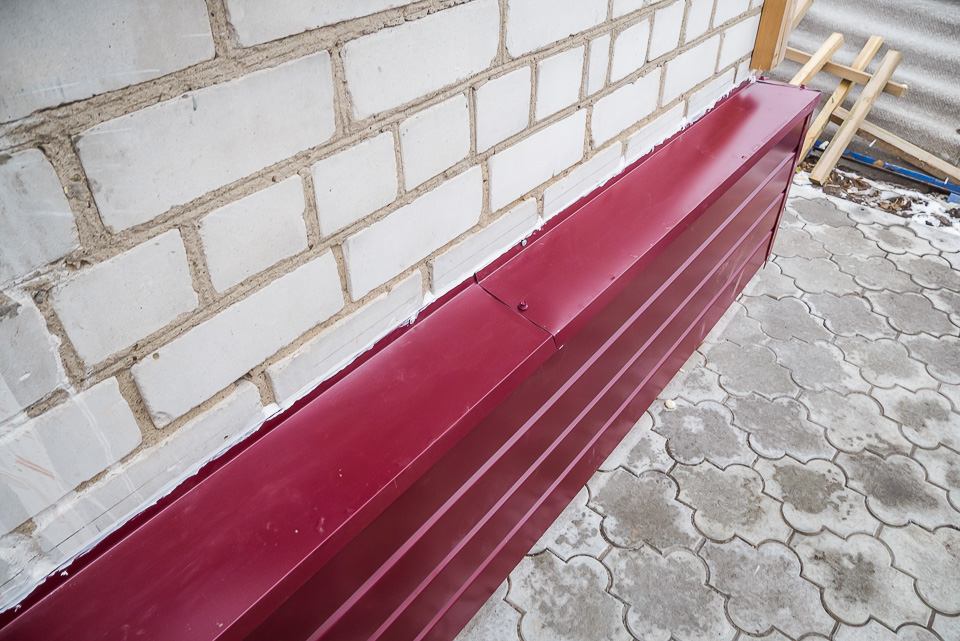

Сейчас в конструкции завалинок все чаще используются современные материалы. Читайте на нашем портале «пенопластовые» темы»: как сделать в частном доме и как сделать

От завалинки до утеплённого цоколя – один шаг. И для того, чтобы дом, даже построенный на смотрелся по-современному, необходимо воспользоваться рецептом наших форумчан.


Ося:

– У меня каркасник на винтовых сваях, забирки не было. Полы 200 мм. Эковата.
Под домом канализационные трубы от кухни, тех. комнаты, душевой, умывальник, унитаз. Общая длина 20 м. Из-за уклона все трубы на улице, соединяются в общую фан. трубу и эта труба на границе фундамента уходит в землю и через 7 м. в септик.
Трубы не успел утеплить и под новый год 2010-2011 г. и всё благополучно замёрзло.
Летом же 2011 г. утеплил все трубы двойным утеплителем 10+10 мм.
И сделал утеплённую забирку.

Результат этого мероприятия на фотографии:

Ося:

– Зимой 2011-2012 гг., ничего не замёрзло, под домом температура не опускалась ниже +1.5 гр. А ещё я летом сделаю продухи. У меня облицовка будет навесная, т. е. между землёй и облицовкой предполагаю использовать хороший зазор для сезонного пучения почвы, т. е. чтобы её не ломало.

Пользователи FORUMHOUSE могут узнать, в чём заключается , а также обсудить .Узнать больше вы сможете из соответствующей темы нашего форума, как и ответ на вопрос ». А из нашего видеосюжета вы узнаете, как построить

Дом из сруба будет выглядеть больше аутентичным, если к нему приделать завалинку . Данный элемент не только служит для утепления стен и охраны их от промерзания, но и может стать местом для сбора домочадцев, от того что в давнишние времена завалинку применяли и как скамью.

Вам понадобится

  • опилки, доски, гвозди, инструменты, неошкуренные рейки с квадратным сечением (7х7 см).

Инструкция

1. Обкопайте дом со всех сторон. Если хотите придать дому аутентичности, помните – в обычной сибирской избе завалинка не делается у той стены, где есть дверь.

2. Землю необходимо очистить от травы и корней.

3. Сделать по всякой стены ровное прямоугольное углубление глубиной 5 см, шириной 30-50 см. Ширина завалинки выбирается в зависимости от того, хотите ли вы на ней сидеть. Впрочем помните: желанно, дабы верхняя часть завалинки была сделана из цельной доски. Тогда вовнутрь не будет проникать вода. Рассматривая угол наклона верхней части, равный минимум 30 см, при ширине завалинки в 50 см доска должна быть равна минимум 58 см. Такую доску обнаружить дюже трудно.

4. Сбейте из неошкуренных реек каркас для грядущей завалинки. Для этого прикрепите к стене дома рейку горизонтально. Она будет идти на высоте 50 см над землей.

5. В углублении по его периметру также закрепите рейки (получится прямоугольник с одной стороной, примыкающей к дому). После этого прибейте к стене дома рейки вертикально (от верхней рейки к нижней). Они обязаны располагаться друг от друга на расстоянии приблизительно в метр.

6. Супротив всякой вертикальной рейки положите на дно углубления горизонтальную рейку, так дабы они поделили прямоугольник на несколько частей.

7. После этого перпендикулярно земле прибейте к нижней рейке вертикальные рейки либо столбики. Их высота должна быть поменьше, чем противоположная часть каркаса завалинки, прибитой к дому. Помните – угол наклона верхней части завалинки должен быть минимум 30 см касательно земли.

8. На вертикальные столбики либо рейки положите еще одну рейку и закрепите ее. Каркас готов. В сечении это прямоугольная трапеция.

9. Обейте каркас ошкуренными досками. Их дозволено обработать особой жидкостью, не пропускающей влагу.

10. Заполните завалинку опилками и прибейте верхнюю часть. Дно завалинки также дозволено выстлать досками.

Один из распространенных вариантов утепления деревянного дома – возведение завалинки. Это оригинальная загородка, которая охватывает каждый дом по периметру и создает добавочный барьер. В прошлом завалинку делали насыпной: между стенами дома и загородкой засыпали землю, солому и настоящий утеплитель. Современные завалинки возводят из бруса, пенополистирола и других строительных материалов. Помимо того, их утепляют.

Вам понадобится

  • – цемент;
  • – песок;
  • – лопата;
  • – вода;
  • – керамзит;
  • – жидкое мыло;
  • – утеплитель;
  • – монтажная пена;
  • – особый клей;
  • – фасадная краска;
  • – кисть;
  • – кирпич либо иной отделочный материал.

Инструкция

1. Выкопайте вокруг завалинки траншею. На ее дне отлейте стяжку из керамзитобетона. Состав стяжки должен быть дальнейшим: 3 части песка, 0,8 частей водопроводной воды, 1 часть цемента и 6 частей керамзита, а для лучшей вязкости добавьте столовую ложку жидкого мыла.

2. Подождите, пока стяжка траншеи классно ухватится. Позже этого установите к стенке завалинки листы утеплителя. Приклейте листы утеплителя с подмогой особого клея, к примеру, «Флизенклебер».

3. При установке утеплителя щель между ним и стенкой запеньте монтажной пеной. В случае, если от цоколя через завалинку проходят коммуникации (вентиляционные и канализационные трубы), то на их поворотах установите ревизионные люки, которые в грядущем сгодятся для прочистки.

4. Позже поклейки пенополистирола либо иного утеплителя смажьте поверхность утеплительного материала тонким слоем клея: это нужно для того, дабы к утеплителю приклеился раствор. Следом за этим установите щиты опалубки и залейте конструкцию керамзитобетоном. В итоге утеплитель завалинки оказывается всецело изолированным от воздействия неблагополучных внешних факторов, в том числе влаги и грызунов.

5. Отделка может быть произведена по вашему желанию, то есть любым используемым для внешних отделочных работ материалом. Особенно общеизвестный вариант – оштукатуривание утепленной завалинки, а после этого окраска этой конструкции акриловой фасадной краски. Помимо того, утепленную завалинку дозволено обложить фасадным облицовочным кирпичом, природным камнем либо особой керамической плиткой.

Обратите внимание!
Не приступайте к покраске до тех пор, пока не подсохнет оштукатуренная поверхность.

Полезный совет
Заботливый владелец не только утеплит завалинку и стены своего дома, но и позаботится об утеплении пола и потолка. Другими словами, он сделает все для того, дабы его жилище стало теплее и комфортабельнее.

Обратите внимание!
Не делайте слишком крупный наклон верхней части завалинки, напротив на ней немыслимо будет сидеть. Также не следует делать горизонтальную верхнюю часть. Напротив снег и ливень не сумеют по ней скатываться, размачивая доски и просачиваясь вовнутрь завалинки. Это может привести к ее промерзанию. Не следует набивать опилки слишком плотно. Воздух между ними будет обеспечивать дополнительную теплоизоляцию. Также в случае их намокания, они могут разбухнуть настоль, что поломают конструкцию.

Полезный совет
Доски обязаны быть ошкуренными, дабы на завалинку дозволено было сесть без риска заработать занозу. Если вам не удалось обнаружить верхнюю доску необходимой ширины, дозволено применять две доски, при этом наложив одну на иную (как черепицу либо сайдинг). Это обезопасит завалинку от проникновения воды вовнутрь.

коллективная картина жизни — ЖЖ



Северная Осетия. 2008 г. Военная техника 58-й армии около Рокского тоннеля. Фото: Владимир Мукагов / ТАСС

Что это было 10 лет назад? Ничего особенного: водворение на подобающее место зарвавшегося и неверного вассала

Давайте хотя бы сегодня, десять лет спустя после нападения утерявшей берега Грузии на Южную Осетию, перестанем изображать из России добренькую овечку, приверженную международному праву. В схватке двух своих вассалов империя защитила верного ей, а неверного и наглого покарала. Не надо ковырять смущенно ножкой пол и оправдываться, будто предприняли акцию военного подавления только ради спасения людей. Нет, просто настало время, когда закачавшаяся было империя снова укрепилась на ногах, а стало быть, оказалась вновь принуждена наводить порядок на своих землях.

В этом суть.

Могло ли существовать на границе России государство, нацеленное на геноцид?

Что такое была Грузия в 2008 году?

Опять же, если быть до хруста, до гамбургского счета объективными, то необходимо признать: это было (да и остается) грубо националистическое государство, в котором национализм к тому же густо попахивал самой средневековой азиатчиной.

Это государство не просто не любило национальные меньшинства. Оно стремилось их изгнать, а не желающих изгоняться — уничтожить. Причем из самых идеалистических — со своей точки зрения, конечно, — побуждений: чтобы они перестали жить на грузинской земле. Оно провело против своих национальных меньшинств по крайней мере две полноценных военных кампании, и только вмешательство России не допустило очищения этого государства от национальных меньшинств в полном и окончательном виде. Оно предъявило территориальные претензии ко всем своим соседям, включая Россию, которая, по мнению этого государства, обязана была ему отдать не менее чем Сочи с окружающими районами.

Южная Осетия. Колонна грузинской военной техники в Цхинвале. 2008 г. Фото: www.globallookpress.com

Должно ли такое государство существовать рядом с Россией, ко всему прочему явно войдя в состав ее врагов? Давайте ответим честно, как договаривались, — до хруста, забыв о политкорректности. И этот честный ответ будет однозначным. Нет, на землю народа, на страну его бытия никто не покушается. Но нацеленное на геноцид уродливое государство существовать рядом с Россией не имело права.

Вот оно и не существует. Нынешняя Грузия — вполне себе умиротворенное государство. Может быть (и даже скорее всего) — не добровольно. Но зубки у него оказались сточенными. Не покусаешься. Так что по факту грузинское государство сегодня азиатскую сторону своего национализма вынуждено упрятать подальше, геноцидить никого больше не покушается, избивать ежевечерне русских миротворцев не отваживается. Да и нет их там. Не нужны более. Нормальная азиатская сатрапия, живущая по азиатским, но все же правилам. А национальные меньшинства наслаждаются миром за широкой спиной русского солдата.

И это кажется главным результатом «войны 888».

Схватка двух вассалов

Многие и тогда, и теперь задаются вопросом: а что за дело было России до того, каково государство рядом с ней и какую политику оно проводит за своими суверенными, международно признанными границами? Кстати, отметим, что этот же вопрос задается сегодня и в отношении Украины, и в отношении Молдавии, и в отношении прибалтийских государственных образований. Отметим, кстати же, что отчего-то возникает сей вопрос в отношении только этих государств, которых объединяет что? Правильно, неприкрыто проводимая националистическая внутренняя политика. С той или иной формой геноцида: от запрета школ и языка до запрета на жизнь. И от перехода в крайние стадии кандидатов на «огеноцидивание» спасает не «международное право», а лишь относительная сила меньшинств при относительной слабости националистических режимов.

И Россия. Которая рядом. И, как показывает урок Грузии, способная и готовая усмирить разгулявшийся у соседей шовинизм.

Вот только у соседей ли?

Давайте опять взглянем на ситуацию предельно честно, не отвлекаясь на химеру «международного права», которого Запад придерживается лишь тогда, когда ему или выгодно, или страшно.

Что есть Грузия, если забыть про «международно признанные границы»? Осколок Российском империи. Ее вассал, сконструированный из разных кусочков, национальных территорий и самостоятельных княжеств: Картли, Кахетия, Имеретия, Гурия, Абхазия, Аджария и так далее. Вот только вошли эти все земли и народы не в состав Грузии, а в состав Российской империи. Причем практически все эти народы отчаянно возражали против того, чтобы быть присоединенными именно к Картли-Кахетии. Так что в этих условиях учрежденное в 1802 году Верховное правительство Грузии стало просто имперским управлением по делам местных вассалов. И именно имперским, а не национальным.

Фото: www.globallookpress.com

Был ли это захват, освобождение ли от турецкого и персидского ига — спор схоластический. Каждому времени — свое «международное право». И понятно, что в эпоху империй мелкие грузинские княжества и царства самостоятельно не выживали никак. Та или иная империя подчинила бы их себе. Ну или освободила бы. От другой империи.

А поскольку империи на самом деле никогда не умирают (это очередное либеральное заблуждение), а лишь видоизменяют формы правления, то политику грузинского государства перед войной 2008 года можно понимать просто как буйство вышедшего из берегов одного русского вассала, желающего покорить других русских вассалов, которые — вот ирония ситуации! — вассалами России желали оставаться.

Что в этих условиях — честно, честно, как уговорились! — оставалось делать России? Да только одно: надавать по рукам зарвавшемуся вассалу, водворить его на подобающее место, а лояльных вассалов защитить просто по обязанности сюзерена.

И вот второй итог той войны, уместившейся в пять дней. Хамоватый вассал побит, унижен, принужден к миру и подобающему ему месту. Лояльные вассалы защищены и получили признание своих уделов независимыми от первого, после чего стали отдельными союзными лимитрофными территориями.

И с этим грузинский вассал уже ничего никогда сделать не сможет, покуда стоять будет Российская империя. Пусть и в подобающей нынешнему времени политической оболочке Российской Федерации.

Обязанность сюзерена

С точки зрения военной все было сделано просто замечательно. Напавшие около полуночи на 8 августа на Южную Осетию войска Грузии уже к вечеру 9 августа потеряли устойчивость, а 10 августа побежали. Еще день ушел на окончательный развал грузинской армии и бегство ее по домам, а следующий — на отчаянные попытки Запада спасти грузинского президента Михаила Саакашвили и уговоры Москвы не брать Тбилиси и не ликвидировать Грузию окончательно, чего на самом деле та творить и не собиралась. Примерно по тем же причинам, по каким сегодня не добивает Украину: визга будет много, а шерсти мало. Наоборот, нужно будет еще и брать себе на шею и на содержание развалившиеся государства и их население. Нет уж, ребята, сами, все сами!

С той же военной точки зрения — только уже профессиональной — специалисты отмечают, конечно, немало огрехов в той военной операции. Мол, и разведка подвела, не вскрыла заранее передвижения и концентрацию грузинских войск, отчего грузинская армия смогла добиться тактической внезапности, и самолетов много потеряли — пять машин, — и взаимодействие не всегда было налажено так, как надо.

Но в то же время русской армии — а надо помнить, что вся война была проведена и закончена победой силами лишь одной армии, 58-й, — строго и точно удалось сделать все стратегически главное. Ее командиры практически мгновенно провели батальонные тактические группы через Рокский тоннель, как можно быстрее бросили их на прорыв к Цхинвалу, не давая грузинским войскам времени и закрепиться на позициях, и закрыть дороги. В последний момент, но все же вовремя успели захватить стратегический Гуфтинский мост.

Южная Осетия. 2008 г. Российские миротворцы по дороге к Цхинвалу. Фото: Сергей Узаков / ТАСС

Эффективно разделили батальонные на ротные тактические группы, чем обеспечили себе возможность давить сразу на все грузинские подразделения, не давая им ни собраться, ни зацепиться. Отлично, предельно точно сработала артиллерия. Авиация свои задачи тоже выполнила хорошо. Недаром Саакашвили утерял от страха даже физиологический контроль над собой, услышав над собой рев турбин русского самолета.

Ну а с моральной стороны, символом этой войны и этой победы стала фотография только одного русского солдата, который встал перед войсковой колонной грузин с пулеметом, и никто в ней не осмелился не то чтобы выстрелить по нему, но хотя бы на шаг двинуться дальше.

И это понятно. Просто это был воин Империи. Которая и обозначила свое неумолимое возрождение в августе 2008-го…

Как сделать стопку изображений

от команды TurboCollage | Последнее обновление: 16 апреля 2021 г.

Вы вернулись из отпуска, и вам не терпится поделиться фотографиями с друзьями. Единственная проблема в том, что у вас слишком много изображений – ни у кого не будет времени просмотреть все изображения. Даже если вы поделитесь всеми фотографиями по отдельности, они не передадут историю или суть вашей поездки.

Каждый из нас в какой-то момент сталкивался с одной и той же проблемой.Как ты с этим справишься?

Одно из решений – объединить ваши фотографии в коллаж из стопки изображений, которым легко поделиться и который отражает суть ваших фотографий.

С TurboCollage вы можете легко создать стопку фотографий за считанные минуты. Более того, TurboCollage дает вам полный ручной контроль над дизайном коллажа, так что вы можете складывать, размещать и накладывать друг на друга фотографии именно так, как вам нужно.

Как вы их называете – фотоколлаж из стопки фотографий, грязный фотоколлаж или фотоколлаж в стиле фристайл?

Из-за неструктурированной природы фотоколлажа из стопки фотографий, когда фотографии накладываются друг на друга и располагаются свободно, некоторые люди также любят называть их грязным фотоколлажем или фотоколлажем в стиле фристайл!

Прежде чем мы начнем, загрузите и установите TurboCollage. Для загрузки и завершения установки требуется меньше минуты. Скачать здесь.

шагов по созданию фотоколлажа в TurboCollage:

1. Откройте TurboCollage и настройте коллаж на использование шаблона «стопка изображений».

2. Добавьте картинки в коллаж.

3. Создайте коллаж, как показано на видео ниже.

Твитнуть об этом методе изготовления стопки фотографий

Сделайте коллаж из поляроида

Мгновенные фотографии, более известные как поляроиды, отлично смотрятся в стопке / стопке фотографий.Чтобы коллаж выглядел как реалистичная стопка мгновенных фотографий, включите «Мгновенное фото» в разделе «Границы изображения» в дополнение к шагам, описанным выше.

Твитнуть об этом методе мгновенного создания стопки фотографий

Сделать коллаж из штампа

Чтобы ваш коллаж выглядел как стопка почтовых марок, включите параметр «Почтовая марка» в разделе «Границы изображения».

Твитнуть об этом методе создания коллажей на почтовых марках

Фото Стена

Нравится ли вам такая компоновка? Что, если мы скажем вам, что такой макет можно сделать одним щелчком мыши – да, одним щелчком мыши!

После добавления фотографий просто щелкните инструмент, как показано на снимке экрана ниже.

TurboCollage дает вам безграничные возможности для создания отличного макета стопки фотографий. Вы также можете сделать стопку фигур из фотографий, используя шаблон Advanced Pile.

Твитнуть об этом методе изготовления стопки фотографий

Не забудьте присылать свои комментарии и предложения по адресу [email protected]

Одна дюймовая стопка равна 100 фотографиям

Чтобы быстро определить количество фотографий, просто измерьте каждую стопку. На каждый дюйм приходится примерно 100 фотографий обычного размера.Например, пачка 5 дюймов содержит около 500 фотографий. В Heirloom каждая из этих 500 фотографий сканируется как отдельный файл JPG с разрешением 300 точек на дюйм всего за 75 долларов США. Это всего по 0,15 доллара за штуку!

Это эмпирическое правило не идеально. Фотографии Polaroid имеют неудобную толщину, которую невозможно измерить. Различные стили фотобумаги, температура и влажность также могут влиять на толщину ваших фотографий. Однако размер фотографии не влияет на эту оценку. Это применимо как к фотографиям 4×6, 5×7 и 8×10.Примечательно, что это приближение линейки всегда находится в пределах 10% от фактического счета.

Heirloom использует два способа для фактического подсчета всех ваших фотографий. Во-первых, мы используем комбинацию старомодного ручного подсчета и точных цифровых весов для подсчета каждой стопки фотографий одинакового размера. Этот номер используется для точного подсчета количества штук в тот же день и точной цены вашего заказа. Никаких догадок и сюрпризов.

Во-вторых, при сканировании каждой фотографии она получает уникальное имя файла с порядковым номером. Наша цифровая система сравнивает это количество с оплаченной вами ценой, чтобы убедиться, что ни одна из ваших фотографий не была потеряна во время обработки. Как правило, окончательное количество компьютеров в Heirloom совпадает с суммой, которую вы заплатили. Когда он выключен, это обычно всего одна фотография! Наш алгоритм отдает предпочтение покупателю, поэтому вы можете увидеть, что на самом деле мы отсканировали 1001 фотографию, но списали с вас только 1000 в соответствии с оценкой в ​​день получения вашего груза.

Heirloom верит в полную прозрачность. Нам также нравится обслуживать образованных клиентов, и мы считаем своим долгом информировать о том, как работают наши цифровые услуги.Знание ваших воспоминаний позволяет вам правильно составить бюджет и спланировать оцифровку с помощью Heirloom. Это не требование, но, пожалуйста, используйте правило «Один дюйм» при оценке количества фотографий перед отправкой. Когда вы соберете все свои старые фотографии, вы можете быть удивлены большим количеством бесценных фотографий, которые необходимо сохранить.

Чтобы начать сканирование фотографий в цифровой формат, отправьте воспоминания в Heirloom. Цены начинаются всего от $ 0.15 за фото. С качественными фотосканерами от 600 долларов вам понадобится стопка фотографий высотой более 40 дюймов, чтобы оправдать эту покупку, не говоря уже о времени, чтобы завершить проект без каких-либо ошибок. Heirloom также размещает ваши фотографии в облаке всего за 19,99 долларов в год и может вернуть более 6000 фотографий на одном флэш-накопителе USB всего за 9,99 долларов. Наш самый большой накопитель вмещает более 100 000 фотографий, что эквивалентно 54 DVD-дискам!

Рисунки, картинки, картинки – Как организовать эту стопку семейных фотографий

Лиза Адам, хранитель коллекций и регистратор

Инвестируйте в лучшее

  • Начните с бескислотных или архивных материалов для хранения, доступных в художественных магазинах и магазинах товаров для рукоделия.
  • Вы хотите часто просматривать фотографии? Альбом может быть лучшим. Хотите хранить большое количество фотографий? Коробка может быть удобнее.
  • Если можете, купите набор подходящих альбомов или коробок. Это упростит организацию ваших фотографий на протяжении многих лет.

Запишите

  • Просматривайте фотографии, когда вы их впервые получаете, особенно если вы получаете их от кого-то, кто может рассказать вам о них.
  • Запишите идентифицирующее описание на обратной стороне каждой фотографии (и на страницах альбома, если они используются).
    • Используйте формулу «Кто, что, где и когда», которую вы выучили в школе.
    • Запишите полные имена. Когда-нибудь потомок может не знать, кто такие «сестра» или «тетя Нан», если не указано полное имя
    • Хороший пример: Мама (Мария Гонсалес) и ее сестра (Нидия Аланиз) на пикнике на пляже Бока-Чика, март 1993 г.
    • Плохой пример: Мама с сестрой на пляже
  • Пишите на фотобумаге легкими прикосновениями и убедитесь, что вы используете не содержащий кислоты и фотобезопасный карандаш или ручку (можно приобрести в магазинах товаров для искусства и рукоделия).

Создайте свою коллекцию

  • Не сохраняйте плохую экспозицию, размытые снимки или ляпы, на которые вы больше не будете смотреть. Избавьтесь от дубликатов или отдайте их друзьям и семье.
  • Составьте список любых изображений, которые вы хотите перепечатать или отсканировать для совместного использования и хранения.
  • Если вас слишком много фотографий, выберите наиболее значимые для вас и начните с них. Например, если бы вам пришлось эвакуироваться из дома, какие изображения вы бы хотели сохранить?

Соберите

  • При использовании альбома обязательно используйте бескислотные фотоэлементы или угловые крепления.Не приклеивайте и не склеивайте фотографии.
  • Если вы используете коробку, держите фотографии вертикально, заклинив другой кусок картона или смяв за ними бескислотную папиросную бумагу.
  • Храните альбом или коробку в месте со стабильной температурой и выше уровня пола (в случае затопления или утечки воды).

Забивка сваи, часть II: типы свай и инструкции

Фотография предоставлена: APE

Полный текст статьи можно найти здесь.

При забивании свай для строительного проекта очень важно понимать типы свай и способы их использования.Как правило, есть два основных типа свай: несущие сваи и шпунтовые сваи. При разработке проекта решение о том, какой тип сваи использовать, а также подтип сваи, будет основываться на ряде факторов, характерных для данной работы.

Несущие сваи

Несущие сваи классифицируются в зависимости от типа материала, техники установки, оборудования, используемого для установки, и конфигурации. Их также можно разделить на категории в зависимости от метода передачи нагрузки от сваи на массу грунта: трение, опора на носке или их комбинация.Существует четыре основных типа несущих свай: стальные, бетонные, деревянные и пластиковые. Ниже мы обсудим каждый тип и их использование.

Стальные сваи

Как промышленный продукт, стальные сваи обладают контролируемыми свойствами, которые хорошо известны перед установкой. Стальные сваи имеют самые высокие допустимые рабочие напряжения среди всех материалов для свай, но они не обязательно имеют самые высокие значения, пропорциональные пределу прочности самого материала. Как правило, стальные сваи представляют собой сваи большой грузоподъемности, но могут использоваться для решения широкого диапазона нагрузок.Существует два основных типа стальных свай: двутавровые и трубчатые.


Стальные двутавровые сваи

Стальные двутавровые сваи

спроектированы с широкими полками одинаковой толщины как в стенке, так и во фланцах. Глубина каждой секции примерно равна ширине. Эти двутавровые сваи горячекатаные из слитков на стане того же типа, который используется для производства широкополочных конструкционных профилей.

Н-образные сваи невероятно универсальны и могут использоваться как в концевых подшипниках, так и в системах трения. Они приобретаются как готовый продукт, которым можно управлять со стандартным оборудованием. Использование двутавровых свай имеет множество преимуществ, включая высокую индивидуальную несущую способность при опоре на твердые или плотные материалы, готовность к эксплуатации, компактную форму с малым смещением, высокую прочность на изгиб для применений с поперечными нагрузками и хорошее растяжение сваи. для поднятия. Однако у использования двутавровых свай есть недостатки, такие как относительно более высокая стоимость, невозможность проверки физического состояния после забивки, непостоянный радиус вращения и проблемы с коррозией в определенных средах, если они не защищены.

Н-образные сваи наиболее эффективно работают с концевыми опорами или частичными концевыми опорами, и их можно рассматривать при расчетной нагрузке от 80 до 500 тысяч фунтов. Они являются стандартом для многих штатов при строительстве определенных типов, включая опоры и опоры автомобильных мостов на удаленных участках. Они также обычно используются для выдерживания высоких статических и временных нагрузок, связанных с многоэтажными зданиями. Учитывая величину этих нагрузок, обычно требуются сваи большой грузоподъемности, которые забиваются до концевых опор.Это сделано для уменьшения количества поселений, а также из соображений экономии места и экономии.

H-образные сваи полезны при растяжении, так как постоянное поперечное сечение, заключенное в почве между фланцами, обеспечивает отличную посадку при вытягивании. Кроме того, двутавровые сваи могут использоваться в качестве разрушенных натяжных свай для анкеровки переборок шпунтовых свай. Стальные двутавровые сваи могут работать как сваи сжатия и растяжения, когда подъем из-за гидростатических или ветровых условий учитывается при проектировании фундамента. Низкая характеристика смещения делает H-образные сваи более предпочтительными, чем сваи смещения, если может возникать проблема вертикального смещения грунта.Поскольку H-образные сваи могут противостоять резкому забиванию, они способны проникать в почву, где другие типы свай не могут.

Стальные двутавровые сваи

производятся в соответствии со спецификациями ASTM и могут изготавливаться с улучшенными характеристиками коррозии для зон брызг соленой воды. Этот сорт можно назвать сталью «погодостойкого» типа.

Фотография предоставлена: Consolidated Pipe & Supply

Для стальных свай, забиваемых в естественный грунт, коррозия не часто является проблемой из-за отсутствия кислорода в почве. Однако над уровнем грунтовых вод или в насыпи может произойти умеренная коррозия.После этого могут быть применены защитные меры, такие как нанесение покрытий перед вождением. Это может включать каменноугольные эпоксидные смолы, эпоксидные смолы, полученные плавлением, фенольные мастики и металлизированные алюминиевые мастики. Кроме того, монолитный или сборный бетон можно использовать для ограждения свай, обеспечивая защиту свай, выступающих над землей.

Стыки двутавровых свай могут быть выполнены стыковыми швами с полным проплавлением, при этом прочность стыка не уступает прочности самой сваи. Для быстрого соединения двутавровых свай можно использовать специальные сварочные аппараты.Поскольку сращивание выполняется относительно легко, H-образные сваи можно использовать для любой глубины.

Н-образные сваи могут нуждаться в усилении носка при проходке через плотную почву или почву, содержащую валуны или камни. Его также можно использовать для проникновения в наклонную поверхность горных пород. Для этого часто используются точки сваи, которые приварены к носкам сваи. Стальной колпачок для передачи нагрузки не нужен, если верхняя часть сваи в достаточной степени заделана в бетонный колпак.

Н-образные сваи подходят для использования в качестве концевых несущих свай, а также в качестве комбинации фиксации и концевой опоры.Поскольку они обычно вытесняют минимальное количество материала, они легче проходят через глину и плотные гранулированные слои. Использование двутавровых свай может уменьшить проблемы, связанные с пучением грунта и вибрациями грунта во время установки фундамента. Они также могут использоваться для въезда в почву с препятствиями, такими как валуны, если они должным образом защищены с ног.

В качестве концевых свай H-образные сваи наиболее эффективны, когда они забиваются до отказа или практического отказа на скале или в плотных материалах, перекрывающих скалу.Свая работает как короткая колонна, поэтому порода может быть прочнее стали для максимальной расчетной нагрузки, которая может быть приложена. Компетентная порода в своем естественном слое может выдерживать очень высокие концентрации напряжений без раздавливания, если только свая не установлена ​​в чрезвычайно мягких грунтах. В результате такая комбинация дает возможность для высоких и очень эффективных нагрузок на сваи. Когда прочность несущего материала значительно меньше, чем у стали, Н-образные сваи получают поддержку за счет развития повышенного давления вокруг носка и трения по длине заделки.

Н-образные сваи, как правило, наиболее эффективны при забивании относительно глубоких, мягких и средне жестких глин до концевой опоры. Сваи, которые устанавливаются на концевую опору, часто допускают гораздо более высокие нагрузки, чем фрикционные сваи согласно строительным нормам.

Как фрикционные сваи, Н-образные сваи имеют тенденцию продвигаться дальше по рыхлому песку и илистому песку. Когда двутавровые сваи забиваются в жесткие глины, почва обычно захватывается между полкой и стенкой и уплотняется. В этом случае почва становится частью сваи и уносится вместе с ней.Это ядро ​​из уплотненного грунта может помочь сжать окружающую почву, позволяя ей создавать сопротивление дальнейшему смещению. Основная нагрузка передается за счет сил трения, а не от концевого подшипника. Поскольку может быть трудно предсказать пропускную способность любой заданной длины, которая была забита сваями в жестких глинах, рекомендуется испытание под нагрузкой. В мягких или средних глинах или илах сваи будут развивать сопротивление трению вала, которое почти равно площади поверхности сваи, кратной прочности на сдвиг.Поскольку эти почвы имеют относительно высокое содержание влаги, сопротивление сваи забивке будет казаться относительно низким. В результате может потребоваться несколько недель, чтобы определить точную оценку долгосрочной геотехнической способности сваи.

Н-образные сваи также могут использоваться в качестве балок для постоянных или временных подпорных стен. Как правило, эти H-образные сваи забиваются по центру от 6 до 8 футов в ряд, при этом фланцы обращены друг к другу. Затем бетонную или деревянную футеровку укладывают так, чтобы концы полок были обращены к стенкам, так что полки двутавровых свай сохраняют футеровку.Для дополнительной боковой поддержки можно использовать системы поперечных распорок или стяжек.

Фотография предоставлена: APE

Стальные трубные сваи

Трубные сваи обычно изготавливаются из бесшовных, сварных или спирально-сварных стальных труб разной толщины и диаметра. В особых случаях можно использовать и большие размеры. Наиболее распространенные размеры трубных свай могут использоваться для нагрузок от 60 до более 400 тысяч фунтов, и они очень конкурентоспособны как комбинированные сваи с торцевыми опорами и фрикционные сваи, когда они забиваются закрытым концом и заполняются бетоном. Трубные сваи также обеспечивают прочную оболочку для заливки бетона на площадках с высоким подземным давлением. Эти сваи можно забивать с закрытым или открытым концом.

Использование трубной сваи дает множество преимуществ, в том числе широкий выбор размеров и толщин, отличные возможности доставки, возможность забивать стандартные размеры с помощью обычного забивного оборудования, способность выдерживать очень высокие индивидуальные нагрузки при заполнении бетоном, возможность использовать преимущества композитной сваи при заполнении бетоном, возможность проверки материала на предмет повреждений и кривизны перед приемкой, а также простота сращивания для увеличения длины, устойчивость к резкому движению и более прямолинейное движение.Однако у трубных свай есть недостатки. Сюда входит сопротивление проникновению из-за пробки грунта внутри трубы для труб с открытым концом, работающие как сваи полного вытеснения при использовании труб с закрытым концом, и стоимость по сравнению с другими сваями вытеснения.

Бесшовная труба изготавливается как одно целое из горячей стальной заготовки путем прошивки центра и расширения стали до желаемой формы и размера. Он редко используется для трубных свай из-за своей стоимости, но поступает на рынок в качестве избыточной трубы.Для электросварных труб – наиболее часто используемых труб для свай – можно использовать различные производственные процессы, включая контактную сварку сопротивлением, сварку плавлением и сварку оплавлением. Швы этих труб могут быть спирально-стыковыми, прямыми или спирально-нахлесточными. Процесс изготовления этих труб начинается с горячекатаных листов или стальных листов. В зависимости от производственного оборудования производится сборка трубы и сварка швов. Кажется, что один процесс не имеет преимущества перед другими для забивки трубных свай.

Сваи из труб с закрытым концом могут быть заполнены бетоном или оставлены незаполненными, или заполнены структурной формой в дополнение к бетону, а затем вставлены в коренные породы. Если необходима несущая способность по всей площади носка, то носк сваи должен быть закрыт пластиной или коническим наконечником. Поскольку трубные сваи обычно забиваются из головы сваи, оправки для этой цели обычно не используются. Когда один конец трубной сваи снабжен запорным устройством, она становится вытесняемой и хорошо работает как свая трения, особенно в рыхлых песках.При забивке с открытым или закрытым концом она также может работать как свая с большой нагрузкой на конец.

Сваи труб с открытым концом используются, когда ожидается тяжелая забивка. Эти трубы можно оснастить специальной башмаком для вождения, который увеличивает толщину на носке, чтобы уменьшить нагрузки и повреждения. Во время движения материалы плаггера должны быть удалены, чтобы облегчить движение. Сваи труб с открытым концом также могут быть частично забиты камнями на крутых склонах коренных пород или там, где требуется фиксация сваи у основания.Сваи труб, которые были забиты открытым концом, могут быть заполнены бетоном после очистки пробки, засыпки песком или игнорирования пробки.

При забивании плотных материалов сваи с открытым концом могут образовывать пробки из грунта, которые могут заставить сваю действовать как сваю с закрытым концом и значительно увеличить несущую способность носка сваи. В таких ситуациях заглушку снимать нельзя, если только свая не будет залита бетоном. Если трубная свая не заполнена бетоном, не следует учитывать образование грунтовой пробки при определении несущей способности конца сваи.

Сваи из труб с открытым концом обычно используются при установке морских нефтяных платформ, независимо от того, забиваются ли они с поверхности или под водой. При таком использовании сваи в первую очередь рассчитаны на подъемные нагрузки, возникающие из-за воздействия на конструкцию волн или ветра. Если пробка сваи, образующаяся во время сушки, не затрудняет забивание сваи, пробку обычно не удаляют.

Если свая или группа свай будет подвергаться горизонтальным нагрузкам и изгибающим моментам, например, ударам судна и размыву больших конструкций, рекомендуется использовать трубы с открытым концом. Трубные сваи также являются наиболее эффективными колоннами из-за открытого вращения, и их следует учитывать в ситуациях, когда важна прочность отдельно стоящих колонн. Эти сваи особенно хорошо подходят для сейсмических ситуаций с оловянным покрытием, когда разжижение и другие факторы влияют на конструкцию глубоких фундаментов. В этих случаях размер сваи может достигать 3000 миллиметров в диаметре, и может потребоваться добавление к свае труб.

Коррозия стальных свай

Для всех типов стальных свай необходимо учитывать коррозию.В частности, если на линии разбрызгивания есть морская вода, коррозия может быть особенно проблематичной. Пресная вода обычно вызывает медленную коррозию стали, если не присутствуют загрязняющие вещества.

Катодная защита может быть полезной, но может оказаться неэффективной в зоне брызг, если сталь не всегда влажная. На этих участках может быть предпочтительнее бетонная оболочка.

Краска также может обеспечить защиту, если выбран правильный материал, сталь должным образом очищена и краска наносится, когда сталь сухая и теплая. Металлизированные алюминиевые покрытия также могут быть полезны для защиты стальных трубопроводов в морской воде. Эти покрытия могут применяться в коммерческих целях на специализированных предприятиях.

Литая сталь по своей природе устойчива к ржавчине, поэтому защита подошвы стальных труб из литой стали редко ржавеет в какой-либо степени. Поскольку металл подвергается коррозии только в присутствии кислорода, точки забивных свай обычно хорошо защищены в земле, и защитное покрытие обычно не требуется.

Бетонные сваи

В случае бетонных свай бетон сам по себе является основным конструкционным материалом для сжимающих нагрузок.Поскольку бетон не способен противостоять растягивающей нагрузке, если бетонная свая будет подвергаться прямому растяжению или изгибу, необходимо добавить сталь, чтобы противостоять этим напряжениям.

Бетонные сваи могут быть сборными или монолитными в зависимости от способа изготовления. Сборные сваи формируются в станине для литья, а затем отверждаются перед установкой на место. Они могут быть изготовлены из обычных стальных стержней, высокопрочных стержней или проволоки или из высокопрочных стержней или проволоки, протянутых через каналы.Забивные сваи закладываются в предварительно сформированный котлован на бетонной площадке. В результате бетон не подвергается действию движущих сил.

Сваи монолитные бетонные

Хотя монолитные бетонные сваи обычно устанавливаются путем укладки бетона в вырытую яму в земле, яма также может быть облицована стальной оболочкой или обсадной колонной, которая может быть временной или постоянной. При заполнении бетоном сваи из стальных труб можно отнести к монолитным бетонным сваям.Предварительное определение длины сваи не так важно для этого типа сваи, так как требуемую длину сваи можно легко изменить во время установки.

Этот тип сваи может быть установлен без оправки, в зависимости от толщины стенки сваи. Оправка позволяет забивать сваи с относительно тонкими стенками, тогда как забивные без оправки обычно имеют более толстые стенки. В последнем случае в забиваемую оболочку закладывается бетон, который является основной основой конструкционной прочности свай.Подрядчики, использующие этот метод, могут избежать расходов на оправки, но они будут платить больше за более тяжелую стальную оболочку.

Наиболее часто используемым типом забивной сваи для оправки является свая Raymond Step-Taper. Эта свая собирается из коротких отрезков стальных гофрированных оболочек. На объекте объединенные отрезки оболочки натягиваются на конусообразную оправку, которая затем ступенями соответствует оболочке. Когда головка оправки приводится в движение, и оправка, и оболочка врезаются в землю. Затем оправку можно вынуть, а оболочку можно заполнить бетоном.В этом случае сталь действует как форма для бетона и не предполагается, что она несет какую-либо часть приложенной нагрузки. Также доступны другие типы забивных свай, которые могут быть менее экономичными, чем ступенчатые сваи, поскольку сужающаяся форма позволяет использовать меньшее количество бетона и потенциально более короткие длины для достижения той же несущей способности.

Однотрубные сваи достаточно жесткие, чтобы их можно было забивать головкой за счет использования толстостенной стали, которая оребрена в продольном направлении во время процесса холодной штамповки.Однотрубные сваи похожи на сваи с более легкими стенками, а также на монолитные сваи с приводом от оправки с точки зрения трения и применения концевых опор. Эти сваи спроектированы с учетом того, что и бетон, и сталь будут выдерживать приложенную нагрузку.

Также можно использовать уплотненные бетонные сваи. В этом методе используются тяжелая съемная оболочка трубы и заряд специальной бетонной смеси, при этом тяжелый молот забивает бетонную смесь в почву внутри трубы. По мере того, как смесь опускается, она тянет за собой трубу.После достижения желаемой отметки труба фиксируется, и бетонная смесь выталкивается из основания, где она образует компактный баллон. Оттуда оболочка сваи забивается на головку луковицы. Эта свая лучше всего подходит для сыпучих грунтов.

Композитные сваи, которые объединяют два типа свай на одной длине, могут состоять из разных материалов, таких как легкая металлическая оболочка, заполненная монолитным бетоном, и деревянная свая. Этот тип сваи обеспечивает экономию древесины ниже уровня грунтовых вод наряду с долговечностью бетона наверху.Другая составная свая представляет собой головку сваи-оболочки с дном трубной сваи, при этом она обеспечивает длину и проникающую способность трубы при низкой стоимости монолитной бетонной головки. Предварительно напряженные бетонные сваи, которые комбинируются с H-образным стингером, также могут обеспечивать защиту пальцев ног и способствовать проникновению сваи.


Сваи из сборного и предварительно напряженного бетона

Сваи из сборного железобетона и предварительно напряженного бетона могут быть изготовлены различными способами.Их часто отливают с полым сердечником, чтобы уменьшить вес, при этом верхняя и нижняя части сваи отливаются твердыми. Пустотелый сердечник можно использовать для размещения КИПиА при строительстве или для определения повреждений сваи. Сборные железобетонные сваи обычно имеют постоянное поперечное сечение, но могут иметь конический наконечник. Хотя бетонные сваи не вызывают коррозии, они могут быть повреждены определенными химическими веществами, электролитическим действием или окислением. Могут применяться специальные покрытия или специальные цементы для защиты от химического воздействия.

Сборные сваи должны быть пропорциональны, отлиты, вулканизированы, усилены и иметь ручки, чтобы противостоять нагрузкам, возникающим при погрузочно-разгрузочных работах и ​​забивке, а также конструкционным нагрузкам. По этой причине в деталях конструкции должны быть указаны соответствующие точки захвата и опоры для каждой длины сваи.

Железобетонные сваи изготавливаются из бетона и имеют стальной арматурный каркас, предназначенный для армирования. Эти сваи более подвержены повреждениям при погрузочно-разгрузочных работах и ​​повреждению по сравнению с предварительно напряженными сваями.По этой причине они редко используются в США.

Предварительно напряженные бетонные сваи изготавливаются аналогично железобетонным сваям, за исключением того, что предварительно напряженная сталь заменяет продольную арматурную сталь. Это может быть в виде прядей или проволок, натянутых. Затем эту сталь заключают в обычную стальную спираль. Эти сваи могут быть легче и длиннее, чем обычно железобетонные сваи той же жесткости.

Предварительно напряженные бетонные сваи могут иметь предварительное или последующее натяжение.Предварительно натянутые сваи чаще всего отливают по всей длине на постоянных станинах, в то время как сваи с последующим натяжением обычно изготавливаются секциями, а затем собираются и предварительно напрягаются до требуемой длины сваи либо на заводе-изготовителе, либо на стройплощадке. сваи в отличие от обычных армированных свай тем, что они более долговечны. Поскольку бетон находится под постоянным сжатием, микротрещины остаются плотно закрытыми. Кроме того, растягивающие напряжения, которые могут возникнуть при определенных условиях движения, менее критичны.Предварительно напряженные сваи лучше всего подходят для фрикционных свай в песке, глинах и гравии.

Цилиндрические сваи с предварительным напряжением представляют собой предварительно напряженные сваи, которые разливаются методом центрифугирования, затем соединяются пластиковым герметиком перед последующим растяжением по длине. Специальный бетон AA используется в процессе, который обеспечивает высокую плотность при низкой пористости. В результате сваи этого типа практически непроницаемы для влаги и обладают высокой устойчивостью к проникновению хлоридов. Этот тип свай чаще всего используется для морских сооружений или эстакад на суше.

Предварительно натянутые спиральные бетонные сваи – это относительно новый тип сваи, состоящий из цилиндрической сваи с пустотами. Это похоже на цилиндрические сваи, но с другим производственным процессом.

Сваи деревянные

Деревянные сваи используются в Северной Америке с середины 1750-х годов и используются до сих пор. Несмотря на то, что промышленные материалы широко используются, деревянные сваи по-прежнему имеют решающее значение для конструкции фундамента. Более 90% деревянных свай, используемых сегодня, сделаны из южной сосны и пихты Дугласа, при этом некоторые виды специальной древесины импортируются из тропических регионов для морских свайных работ из-за устойчивости к гниению и атакам морских организмов-бурильщиков.Сваи из пиломатериалов используются редко, предпочтительной формой является округлая или коническая форма.

Деревянные сваи имеют ряд преимуществ, в том числе низкую стоимость на тонну вместимости, возобновляемые источники энергии, доступные различной длины и размеров, простоту обращения и забивки, коническую форму и характеристики полного смещения для увеличения емкости почвы при более коротких длинах, а также прочность. при растяжении и изгибе. Однако деревянные сваи нельзя сращивать для увеличения длины, они более уязвимы для повреждений при забивке, уязвимы для разрушения без обработки и обладают неустойчивыми свойствами в отношении прочности, размеров и длины.

Деревянные груды могут обрабатываться как очищенные от кожуры, с удалением всей внешней коры и 80% внутренней коры, грубой очистки от кожуры, с удалением всей внешней коры или неочищенной. Если в дальнейшем ворс будет обрабатываться консервантами, его необходимо очистить от кожуры. Во многих случаях деревянные сваи устанавливаются неочищенными и необработанными, как правило, для использования во временных сооружениях или с коротким сроком службы. Однако сейчас большинство деревянных свай обрабатывают химическими веществами, чтобы продлить срок их службы.

Древесина, используемая для сваи, должна быть прочной, не подверженной гниению и повреждению насекомыми.Следует провести осмотр для выявления других потенциальных проблем, таких как разделение древесины, проходящей через годичные кольца (проверка), разделение колец роста по окружности (встряхивание), продольное разделение древесины поперек годичных колец. годичные кольца (трещина), сучки и прямолинейность.

Деревянные сваи, которые постоянно остаются влажными из-за их расположения ниже уровня грунтовых вод, могут иметь неограниченный срок службы. Однако, если деревянные сваи подвергаются колебаниям уровня грунтовых вод или нападению насекомых, грибки или морские древоточцы могут проявить себя на фоне разрушения.В этих ситуациях может потребоваться обработка консервантом. Это включает введение креозота для сохранения древесины. Решение об использовании обработанной древесины следует принимать после рассмотрения среды, в которой будет забиваться свая. Например, сваи, забитые в колеблющийся уровень грунтовых вод, должны быть полностью обработаны консервантами, включая креозот, раствор креозотовой смолы, креозот-нефть, пентахлорфенол, аммиачный арсенат меди и хроматидный арсенат меди, чтобы предотвратить попадание влаги в древесину для предотвращения гниения и гниения. создать негостеприимную среду для лесоразрушающих организмов.Деревянные сваи, используемые на суше в пресной воде, могут потребовать различных консервантов.

Деревянные сваи широко используются в соленой и солоноватой воде при строительстве судов. Однако древоточцы, включая моллюсков и ракообразных, питаются и живут в необработанной древесине. В более теплой воде некоторые виды лечения, например креозот, могут оказаться неэффективными. Двойная обработка водных солей металлов с креозотом может помочь защитить сваи древесины в соленой или солоноватой воде.

Специальная древесина также может использоваться для строительства береговой линии, которая функционирует как сваи, так и как часть самой конструкции, включая деревянные опоры и мостки, причалы, дельфины и крылья.Одним из таких специальных видов древесины является Greenheart, который выращивают в Гайане, Южная Америка. Эта древесина особенно плотная и в 3 раза прочнее пихты дугласовой и южной сосны при изгибе и сжатии. Он также содержит алкалоидное вещество, которое удерживает морские организмы от нападения. Его плотность является дополнительным сдерживающим фактором для бурильщиков. Учитывая стоимость и ограничения на поставку этой древесины, она обычно не используется для чистых фундаментных свай.

Пластиковые сваи

Хотя существуют методы защиты как бетонных, так и деревянных свай от гниения и разрушения, существуют пределы того, насколько хорошо они могут быть защищены.Для решения этих проблем, особенно в морских системах свайных кранцев и доков, могут использоваться круглые сваи из переработанного пластика. Эти сваи изготавливаются из переработанного пластика диаметром от 8 дюймов до 23 футов и длиной до 120 футов. Эти пластиковые сваи имеют армирующий каркас из стали, стекловолокна или их комбинации. Место трубы в центре пластиковой сваи также может служить армированием. Некоторые варианты пластиковых свай также могут иметь квадратное сечение. Пластиковые сваи рассчитаны на то, чтобы выдерживать как осевые, так и боковые нагрузки, включая удар корабля, и могут быть установлены с помощью любого типа ударного молота.

Выбор типа сваи

Существует ряд факторов, которые необходимо учитывать при выборе типа сваи, исходя из конкретных условий и требований проекта. Например, для рыхлого сцепления с почвой с меньшим содержанием конусообразной сваи будет развиваться максимальное поверхностное трение. Для глубокой мягкой глины грубые бетонные сваи увеличивают адгезию и скорость отвода поровой воды.

Другие факторы, которые следует учитывать, включают вибрационное повреждение от забивных свай, ограничения на размер забивного оборудования из-за удаленности рабочей площадки, наличие определенных материалов, использование более коротких секций свай при работе с водой из-за ограничений в обращении с сваями, а также крутой рельеф, который делает использование определенного свайного оборудования дорогостоящим или невозможным.

Во многих ситуациях возможно использование нескольких различных типов свай. В этих случаях окончательный выбор должен основываться на анализе затрат, который включает общую стоимость всех вариантов. Сюда входят неопределенности в исполнении, стоимость программы нагрузочных испытаний, задержки и разница в стоимости других элементов конструкции, таких как заглушки свай.

Шпунт

Шпунтовые сваи – это структурные элементы, которые при соединении образуют непрерывную стену.Обычно они используются либо для удержания земли, либо для исключения воды. Блокирующие устройства, которые образуются в процессе производства, обеспечивают непрерывность стены. Существует ряд различных материалов, которые можно использовать для шпунтовки, как описано ниже. Сталь – наиболее распространенный выбор, учитывая ее доступность, относительную прочность и простоту хранения, обращения и установки.

Фотография предоставлена: APE

Стальной шпунт

Стальной шпунт обычно доставляется на стройплощадку заранее заказанной длины и штабелируется, готовые к использованию.Затем отдельные части сваи или пары, которые предварительно заблокированы, устанавливаются путем забивки с помощью ударных молотков, водоструйной очистки или вибраторов. Листы навинчиваются друг на друга во время установки и движения, так что образуется непрерывная стенка. Эта стена относительно грунтовая и водонепроницаемая.

В этом качестве шпунт под нагрузкой действует как балка. Таким образом, он должен сопротивляться изгибу. В некоторых случаях способность противостоять изгибу не так критична, как прочность блокировки.

Современные стальные шпунтовые сваи состоят из ряда высокопрочных Z, U и прямых форм. Успешный шпунт должен обладать прочностью и формой, чтобы выдерживать ударную нагрузку, и должен содержать свободно скользящие блокировки, чтобы один лист мог непрерывно соединяться с соседним. Он также должен быть достаточно прочным, чтобы обеспечивать желаемый срок службы, и иметь конструктивную способность выдерживать ожидаемые нагрузки.

Стальной шпунт может использоваться в различных областях.Сюда могут входить искусственные острова, коффердамы, переборки, отрезные стены, стены сухого дока, подпорные стенки, доки барж, швартовные и поворотные камеры, стены шлюза навигации, дамбы, стены от наводнения и ячейки защиты мостов.

Стальной шпунт типа Z – самый прочный и эффективный тип стальных шпунтовых свай. Эти сваи напоминают широкополочные балки со стенкой и двумя полками. Блокировки расположены на фланцах на наибольшем удалении от нейтральной оси. Это обеспечивает модуль сопротивления изгибным движениям.По этой причине Z-образные формы чаще всего используются для более тяжелых строительных проектов. Однако их можно использовать с U-образными формами для более легких работ. Для этой цели также можно использовать более легкие Z-образные формы.

Замки на шпунтовых сваях Z-типа предназначены для обеспечения свободного скольжения и целостности во время забивки. Большинство Z-образных свай используются для возведения прямых стен. По этой причине обычно нет необходимости в гарантированном повороте или прогибе между листами. В зависимости от страны производителя Z-образный шпунт может иметь механизм блокировки другого типа, включая шар и гнездо, одинарную челюсть, двойную челюсть, большой палец и палец, двойной крючок и крючок и захват.Даже если блокировки кажутся одинаковыми, подрядчики не должны предполагать, что листы можно смешивать во время работы. Замки более тяжелых шпунтовых свай могут не сцепляться с более легкими сваями.

Поскольку Z-образные сваи обладают высоким уровнем внутренней прочности, с ними обычно можно обращаться и перевозить с меньшим риском повреждения по сравнению с листами других типов. Однако блокировки Z-типа не подходят для сращивания.

Шпунт после временного использования можно вытащить, очистив и восстановив замки.По этой причине существует возможность аренды шпунта во временное пользование.

Стенка арки и сваи U-образной формы используются реже, чем типы Z, потому что они не так эффективны. Это связано с тем, что замки расположены на средней линии стены, что снижает прочность стены до свойств одного листа. Горячекатаные арочные шпунтовые сваи, кроме очень мелких арок, используемых в основном для круглых ячеек, не производятся в Соединенных Штатах, но могут поставляться европейскими и японскими производителями.Хотя они менее эффективны, чем Z-образные сваи, с ними легче работать в полевых условиях из-за более слабых блокировок. Арочное полотно и листы U-типа также может быть проще соединить для увеличения длины. Сваи арочной формы в основном используются для более легких конструкций, таких как опалубка траншей, легкие переборки, неглубокие подпорные стены и отрезные стены.

Плоские и неглубокие арочные шпунтовые сваи используются для круглых, отдельно стоящих конструкций, известных как заполненные ячейки. При использовании в этих случаях листы подвергаются кольцевому растяжению из-за внутреннего давления удерживаемого грунта.В результате блокировки специально разработаны, чтобы выдерживать эти нагрузки. При использовании для создания этих бочкообразных конструкций отдельные листы напоминают бочкообразные клепки. Плоские и мелкие арочные сваи перепончатого типа имеют плоские профили, поэтому они не удлиняются и не сглаживаются поперек арки.

Плоские листы заправляются с помощью замков большого пальца и пальца для непрерывного соединения друг с другом вокруг круглого направляющего шаблона. Затем ствол ячейки заполняется такими материалами, как песок или камень.Эти заполненные ячейки обычно строятся на скале, твердой глине или забиты песком или гравием. Хотя они могут использоваться в качестве искусственных островов, дельфинов или причальных сооружений, их основное применение – строительство коффердамов, переборок, пирсов или других сооружений на набережной. Когда вода глубокая и нагрузки высоки, отдельные ячейки строятся и соединяются друг с другом с помощью промежуточных соединительных ячеек, в результате чего получается сплошная стена из стали и заполнения. Эти коффердамы можно разобрать и использовать повторно, хотя гарантии производителя обычно распространяются только на первое использование.

Анкерные системы

Опора для стены из шпунтовых свай обеспечивается анкерной системой в верхней части стены. Таким образом, реакция передается от стены к анкерам через каркас из конструкционной стали, который обычно крепится к задней части стены с помощью болтов. Уэльс обычно размещается на внутренней стороне стены и состоит из двух каналов, расположенных спина к спине, с распорками.

Анкерные стержни, расположенные через равные промежутки времени, проходят от лицевой стены через Уэльс до анкерной стены или анкерных свай в задней части.Расстояние между этими подъездными дорогами, как правило, даже кратно расстоянию забивки пары шпунтовых свай. Это упрощает установку. Стяжки изготавливаются из стальных стержней с высаженными концами, чтобы обеспечить дополнительный металл на резьбе, а затем собираются на рабочем месте с помощью удерживающих пластин, гаек, шайб и стяжных муфт. Они должны быть расположены как можно ближе к отметке низкого уровня воды, чтобы уменьшить расстояние между опорами, но должны быть установлены над водой для облегчения установки. Подъездные дороги должны быть покрыты и обернуты для защиты от коррозии и перенапряжения из-за оседания грунта.

Системы земляных анкеров и натяжные сваи двутавровых свай также могут использоваться для анкеровки переборок. Если за стеной недостаточно места для установки обычной системы анкерных стержней, можно использовать заземляющие анкеры. Они используют технику наклонного бурения для установки высокопрочных стальных стержней или троса между стеной и скалой или устойчивым грунтом на более низкой высоте. Затем анкер заливается на место. Стальные двутавровые сваи можно забить на тесто и затем прикрепить к системе стенок. Эти сваи затем работают как сваи натяжения.

Временные коффердамы

Чтобы вода не попадала на строительную площадку, когда постоянная конструкция строится в сухом месте, почти всегда используются шпунтовые сваи. Для этой цели можно использовать прямые перегородки, состоящие из замкнутой квадратной или прямоугольной стены из шпунта. На воде используются обычные системы распорок, чтобы внутренняя часть коффердамов оставалась чистой. На суше можно использовать земляные или каменные анкеры.

Реакции обшивки создают нагрузки на перемычки, которые действуют как балки на опорах.Нагрузки на Уэльс должны включать осевые тяги от других элементов яруса. Поперечные ярусы должны быть спроектированы как колонны и расположены таким образом, чтобы они не мешали серьезно работать внутри перемычки.

Алюминиевый шпунт

Алюминиевый шпунт может использоваться как в соленой, так и в пресной воде. Производится различных размеров, форм и толщины. При принятии решения об использовании шпунтовых свай из алюминия следует учитывать ряд факторов, в том числе, достаточно ли они прочны, функциональны, начальные и общие затраты в течение срока их службы, будет ли он хорошо выглядеть и как долго прослужит. последний.

Одним из преимуществ шпунтовых свай из алюминия перед другими типами шпунтовых свай является их легкий вес и одно из самых эффективных соотношений прочности к весу среди строительных материалов любого типа. Учитывая небольшой вес, с этими шпунтами легко обращаться. Это также позволяет установщикам работать в относительно узких местах. Исторически сложилось так, что подавляющее большинство (90%) применений алюминиевых свай выполнялось в морской среде без защитных покрытий. Если материал установлен правильно, защитные покрытия обычно не требуются.

Один из самых больших вопросов, которые нужно задать об использовании алюминиевых шпунтовых свай, – это то, будет ли они работать в определенных условиях. Алюминиевые сплавы могут противостоять коррозии под воздействием атмосферных погодных условий, пресной и соленой воды и хорошо работают при контакте с различными почвами. Его коррозионная стойкость обеспечивается защитной невидимой оксидной пленкой на его поверхности. Даже если эта пленка разрушена, она сразу же начинает восстанавливаться при наличии кислорода. Пока эта оксидная пленка остается неповрежденной и сплошной или может преобразовываться, металлический алюминий будет сохранять свою высокую устойчивость к коррозии.Однако в некоторых условиях эта пленка может разрушиться или раствориться. Обычно это происходит в крайне неблагоприятных условиях окружающей среды, что приводит к травлению и / или точечной коррозии.

Чтобы определить, насколько хорошо алюминиевые шпунтовые сваи будут работать на стройплощадке, можно взять пробы грунта вдоль предполагаемой линии установки переборки, а также пробы воды в различных точках. Если результаты испытаний показывают, что либо почва, либо вода находятся за пределами безопасного диапазона для алюминия, тогда можно использовать защищенный алюминий, незащищенный алюминий или другой материал.

Укладка виниловых листов

Относительно новый тип шпунтовых свай, виниловые сваи, легкие, простые в установке и остановке, а также устойчивы к воздействию окружающей среды. Его можно использовать в различных приложениях, и он может быть окрашен в различные цвета. Виниловые шпунтовые сваи спроектированы таким образом, чтобы быть стойкими к атмосферным воздействиям, коррозии, не поражаться грибками и морскими бурильщиками, экологически чистыми, простыми в установке и экономичными. Он идеально подходит для легких переборок, которые обычно используются при строительстве жилых, рекреационных и пристаней для яхт.

Виниловые шпунтовые сваи доступны в различных конфигурациях, наиболее распространенной из которых является сваи Z-типа, похожие на стальные. Поскольку виниловый шпунт изготавливается методом экструзии, он может иметь большее разнообразие секций, чем листовой прокат из стали. Производители часто предлагают ребра жесткости и / или утолщают углы.

Виниловый шпунт изготавливается из модифицированного поливинилхлорида (ПВХ). Это делает его подходящим для большинства морских условий. Этот винил также включает УФ-стабилизатор, который снижает износ из-за солнечного света.Виниловый шпунт имеет низкие показатели прочности и эластичности по сравнению с другими шпунтовыми материалами. Как и любой другой тип пластмасс, свойства материала применить сложнее, чем с металлами. Прочность на растяжение может значительно варьироваться в зависимости от способа нагрузки и времени. По этой причине следует строго соблюдать рекомендации производителя по загрузке.

Этот тип сваи может быть установлен с помощью вибромолота, переносного воздушного компрессора или гидравлического отбойного молотка с листовым башмаком, ударного отбойного молотка или водометного топлива с помощью высокопроизводительного насоса.Как и в случае с другими типами шпунтовых свай, виниловые шпунты следует устанавливать перед забивкой. Эти сваи можно установить вручную, учитывая их небольшой вес, с помощью крана или экскаватора. Точный метод установки будет зависеть от условий на строительной площадке и предпочтений подрядчика.

Пултрузионная пленка из стекловолокна

Пултрузионная пленка из стекловолокна – относительно новый продукт, состоящий из высокоэффективной смолы со значительной продольной прочностью и прочностью на разрыв.Поскольку лист протягивается через матрицу, которая формирует его форму, а не проталкивается сквозь нее, листы очень стабильны по допускам и свойствам от одного к другому.

Пултрузионный шпунт устойчив к коррозии, ультрафиолетовому излучению, воздействию морских бурильных молотков и других разрушающих элементов. Эти листы также легкие, что в большинстве случаев упрощает установку.

Шпунтовые стены из стекловолокна спроектированы с использованием тех же принципов, что и другие типы шпунтовых материалов.Однако он более подвержен деформации, чем листовая сталь, поэтому следует соблюдать осторожность, чтобы не допустить чрезмерных прогибов. Он может быть более подвержен локальному короблению и поперечному изгибу, чего можно избежать, ограничив обычные напряжения изгиба и прогиба. Прочность блокировки этого материала может быть недостаточной для некоторых применений, таких как коффердамы, потому что поперечная прочность меньше продольной прочности. Следует тщательно выбирать засыпку, чтобы избежать разрыва листов во время расширения из-за изменений содержания воды, с просверливанием дренажных отверстий в листе для дренажа.Пултрузионные шпунтовые сваи не следует класть на скалу.

Пултрузионные шпунтовые сваи устанавливаются аналогично другим типам шпунтовых свай, как описано выше. Лучше всего установить перед поездкой. Если позволяют условия безопасности, это можно сделать вручную. В противном случае его можно установить краном или экскаватором. После того, как защитное покрытие забито, следует установить рамы, подхваты и заглушки.

Деревянная пленка

Деревянный шпунт можно использовать для небольших раскопок, когда нет серьезных проблем с грунтовыми водами.Он может состоять из одинарной обвязки или досок или из одинарного шпунта. В насыщенных почвах необходимо использовать более сложную форму шпунтовых свай, например, доски внахлест, скрепленные шипами или болтами. Например, система Wakefield состоит из трех досок определенной толщины и ширины, разлитых по бутылкам и / или с шипами вместе с центральной деталью на один или несколько дюймов впереди других, чтобы образовать гребень и канавку.

Бетонные шпунтовые сваи

Бетонные шпунтовые сваи – экономичный выбор для морских стен, пазов и других прибрежных сооружений.Они часто используются, когда сборные элементы будут включены в окончательную конструкцию или останутся на месте после строительства. Если сваи сборные, они обычно состоят из секции шпунта и паза, усиленной вертикальными стержнями и обручами.

Если сваи будут контактировать с морской водой, предварительное напряжение является критическим для закрытия мелких трещин. Хотя этот тип покрытия не является водонепроницаемым, промежутки между сваями можно залить. Сделать бетонную шпунтовую стену водонепроницаемой поможет конструкция шпунта и паза.После установки сваи щели промываются и затирка забивается в проем.

При разработке проекта, который включает в себя несущие сваи или шпунтовые сваи, очень важно понимать различные типы имеющихся свай, а также их соответствующее использование. Хотя может быть несколько типов свай, которые можно использовать для конкретной работы, часто существует более экономичный выбор, основанный как на немедленных, так и на долгосрочных затратах. Тщательно исследуя каждую альтернативу, можно сделать лучший выбор как с точки зрения настоящей, так и с точки зрения долговечности в будущем.

Полный текст статьи можно найти здесь.

Идентификация жертвы в Fiery HWY 108 Pile-Up выпущена

Шлейф дыма от огненной аварии на HWY 108

Сонора, Калифорния. Теперь мы знаем личность человека, который погиб в результате наезда на шоссе из пяти автомобилей на шоссе 108, перекрывшего проезжую часть.

НРП опознала жертву как 60-летнего Марсьяля Санчеса из Модесто. Они сообщили, что задержка с установлением личности погибшего была связана с состоянием тела. Авария произошла в субботу, 16 октября, после 17:00. на шоссе 108 к западу от петли Сангинетти, где проезжая часть сливается в одну полосу движения, как первоначально сообщалось здесь. В нем участвовали пять машин, две из которых попали в лоб, а еще две загорелись.

CHP сообщила, что Санчес в пикапе Toyota, двигавшемся в восточном направлении, попытался обогнать автомобиль впереди него на правом обочине, что вызвало аварию с цепной реакцией, описанную ранее здесь.После столкновения с GMC Suburban пикап Санчеса загорелся, заперев его внутри, и он был объявлен мертвым на месте происшествия. К счастью, те, кто находился в «Пригороде», смогли выбраться из машины до того, как она загорелась.

Чудом, у других участников были лишь легкие травмы или их не было. Вся проезжая часть была перекрыта на три часа, пока офицеры расследовали аварию, а бригады буксиров разбирали обломки и обломки. Остается загадкой, сыграли ли алкоголь или наркотики роль в этом столкновении, как отметила НРП, что также не может быть определено из-за состояния умершего.

Автор Трейси Петерсен .

Сообщайте последние новости, трафик или погоду на нашу горячую линию новостей (209) 532-6397. Отправляйте фотографии из Mother Lode News Story по адресу [email protected] . Подпишитесь на нашу БЕСПЛАТНУЮ ежедневную рассылку новостей myMotherLode.com по номеру , нажав здесь.

Чтобы получить информацию о дорожном движении Caltrans для шоссе 4, 49, 59, 108 и 120, а также просмотреть трафик на других дорогах Mother Lode и цены на бензин, нажмите «Traffic» или ключевое слово : traffic

Футбольная команда UND пытается опередить поздних поражений сильнейшим соперникам

Квотербека UND Куинси Вона на этой неделе спросили, как его команда справится с очередным обескураживающим и близким поражением от рейтингового соперника по футболу в Миссури-Вэлли, который в четвертой четверти не выдержал в штате Миссури.

«Вы всегда помните отличные команды в ноябре, и парни думают об этом», – сказал Вон. «Многие из этих парней не собираются уходить из нашей команды. Как квотербек, мне нужно вдохновлять этих парней».

«Боевые ястребы» постараются избавиться от застарелого разочарования в субботу, когда в полдень в Центре Алерус они сразятся со штатом Янгстаун.

С тремя играми, оставшимися до конца регулярного сезона, лучшее, что «Хокс» могут закончить, – это шесть побед в Дивизионе I – отметка, которую нельзя не учитывать в плей-офф FCS.

«После такой тяжелой потери всем тяжело», – сказал Вон. «Чтобы все эти поражения складывались вместе, и мы чувствовали, что должны были выиграть, легко повернуть плечо и посмотреть в другую сторону и сказать, что всегда будет следующий сезон. Но ребята в раздевалке с нетерпением ждут этого забега. . ”

Тренер

UND Бубба Швайгерт сказал, что не планирует вносить какие-либо серьезные изменения в оставшиеся три игры в этом сезоне.

«Мы в состоянии выиграть матчи», – сказал он. «Мы должны изменить некоторые вещи и то, как мы помогаем нашей команде, но мы можем выиграть игру в субботу, и были некоторые досадные ошибки.

« Мы собираемся придерживаться того, что мы делаем. Если мы сможем настроить что-то, чтобы помочь нам, да, но мы в состоянии побеждать в матчах с действительно хорошими футбольными командами. Мы собираемся придерживаться этого и упорно трудиться, чтобы разработать хороший план для штата Янгстаун.«

Швайгерт не упускал из виду потенциал плей-офф FCS с сезоном с шестью победами, но сказал, что основное внимание уделяется« Пингвинам ».

« Нам нравится брать дела один за другим и складывать победы », – сказал Швайгерт. … “Три хороших победы, и мало ли. В стране много чего происходит, но мы должны сосредоточиться на подготовке к выезду в штат Янгстаун ».

«Пингвинз» в этом сезоне 2-5, но у них впечатляющая победа со счетом 41-33 над No.17 Штат Миссури.

Бегущий ЕГУ Джейл Маклафлин уступает только Пьеру Стронгу из штата Южная Дакота на футбольной конференции в долине Миссури, который в этом сезоне спешит. В среднем он набирает 111 ярдов за игру.

В этом сезоне «Пингвинз» поменялись защитниками между Митчем Дэвидсоном, Демеатриком Креншоу и Джо Крейкрафтом.

Креншоу пробежал 195 ярдов в победе над штатом Миссури, но не сыграл из-за травмы в прошлую субботу в поражении от штата Южная Дакота.

Лесная служба начала предписанное сжигание костров в районах Карсон и Бриджпорт Рейнджер | Карсон-Сити Невада Новости

  • Посмотреть полное изображение

    Предписанный пожар – это упреждающий инструмент, используемый для достижения ряда целей, включая сокращение количества опасных видов топлива.

В рамках усилий по сокращению использования опасных видов топлива в Национальном лесном заповеднике Гумбольдт-Тойябе пожарные бригады округов Карсон и Бриджпорт будут проводить сжигание свай, начиная с ноября по май, если позволят погодные условия и условия топлива.

Предписанный пожар – это превентивный инструмент, используемый для достижения ряда целей, включая сокращение количества опасных видов топлива (заросшая растительность). Три основных типа предписанного пожара – это горение свай, недожог / недожог и радиовещание. Все они помогают снизить угрозу возникновения лесных пожаров высокой интенсивности и серьезной опасности; снизить риск появления насекомых и болезней; рециркулируют питательные вещества, повышающие продуктивность почвы; и улучшить среду обитания диких животных. Еще одна выгода от предписанных пожаров – снижение опасности лесных пожаров для местного населения.

Фактические дни возгорания свай будут зависеть от нескольких факторов, включая соответствующий уровень влажности, скорость и направление ветра, температуру и влажность топлива.

Ожоги возникают только в те дни, когда существуют погодные условия для рассеивания дыма. Общественность может получить предписанные обновления записи, посетив страницу Forest в Facebook или Twitter.

«Забота о качестве воздуха – важная часть предписанного пожаротушения, и каждое предписание должно способствовать быстрому рассеиванию дыма и уменьшению сохраняющейся дымки», – сказал специалист по топливу Стив Хауэлл.«Перед тем, как разжечь каждый предписанный пожар, руководители пожарной службы получат разрешение от местного отдела контроля качества воздуха, в котором должно произойти возгорание».

Пожарные расчленяют большие участки выгорания на участки земли в течение нескольких дней. Это позволяет им прекратить горение в этих областях, если что-то выходит за рамки заранее установленных предписанных условий, например, слишком сильный ветер. Экипажи могут начать снова, когда условия станут более приемлемыми. Менеджеры по пожарной безопасности составляют план сжигания, который включает в себя детали управления задымлением, меры борьбы с пожарами, приемлемые погодные параметры, а также потребности в оборудовании и персонале.В плане сжигания также подробно описано, как экосистема получит выгоду от пожара.

Пожалуйста, не звоните 911 по поводу ожогов в указанных ниже местах. Местные пожарные команды осведомлены об этих поджогах. Для получения информации о сжигании свай в районах Бриджпорт и Карсон-Рейнджер, пожалуйста, свяжитесь со специалистом по топливу Стивом Хауэллом по адресу [email protected] или 775-884-8114.

Карта ArcGIS StoryMap, объясняющая, как предписанный пожар полезен для земель Национальной лесной системы, находится по адресу:

https: // бит.ly / PrescribedFireStoryMap

Возможные места возгорания:

Округ Дуглас
Планируется сжигание примерно 42 акров свай в районе Проекта по сокращению топливных ресурсов Clear Creek в двух милях к югу от Карсон-Сити, штат Невада. Возгорание произойдет в дренажном канале Клир-Крик у шоссе № 50 США ниже уровня Спунер-Саммит.
Примерно 30 акров сжигаемых свай в районе Генуэзского проекта к западу от Генуи, штат Невада, и вдоль шоссе штата Невада 207.

Округ Уошу
В районе Проекта по сокращению потребления топлива Arrowhawk в пяти милях к западу от Рино, штат Невада, планируется сжигание свай примерно на 37 акрах.Сожжение произойдет в районе горы Роуз возле Тимберлайн-роуд в районах Томас-Крик и Уайтс-Крик.

Около 109 акров сжигания свай планируется в районе проекта по сокращению потребления топлива North Washoe Valley, в 10 милях к югу от Рино, штат Невада. Сваи расположены за фабрикой шоколадных наггетсов к западу от межштатной автомагистрали 580.
В зоне сокращения горюче-смазочных материалов Little Valley около долины Уошу, примерно в двух милях к западу от Уошу-Сити, штат Невада, и в 15 милях к югу от Рино запланировано сжигание примерно 66 акров свай. , Невада.

КАЛИФОРНИЯ

Округ Моно
В районе Твин-Лейкс, в 10 милях к юго-востоку от Бриджпорта, Калифорния, запланировано сжигание примерно 65 акров свай. Сваи расположены на южной стороне озера Аппер-Твин и за курортом Твин-Лейкс на озере Лоуэр-Твин.

Планируется сжигание примерно 343 акров свай в районе проекта Милл-Крик к северо-западу от Уокера, штат Калифорния, недалеко от шоссе 395 США.

Округ Алпайн
В проекте Monitor Pass к юго-востоку от Маркливилла, штат Калифорния, планируется сжигание свай примерно на 123 акра.

Примерно 82 акра сжигания свай планируется в проекте Scotts Green Fuelwood рядом с пересечением шоссе 89 и 88 штата Калифорния в долине Хоуп, штат Калифорния.

Округ Сьерра
Примерно 282 акра сжигания свай планируется в районе проекта по сокращению потребления топлива Dog Valley, расположенном в одной миле к западу от Верди, Калифорния. Территория проекта находится недалеко от Summit One и вдоль Forest Service Road 002 и 010 рядом с казино Bordertown и RV Resort.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
