Звуко и шумоизоляция потолка в деревянном доме: Страница не найдена —

особенности выбора материалов и правила их монтажа

Древесина по своей природе является отличным проводником звука. Кроме того, она способна несколько «усаживаться» с течением времени, вызывая скрипы в местах стыков пиломатериалов. Поэтому использование древесины в качестве перекрытий потолка неизбежно требует грамотного решения вопроса звукоизоляции.

Приглашаем познакомиться с основными технологиями реализации шумоизоляции потолка в доме с деревянными перекрытиями, особенностями выбора материалов и правилами их монтажа.

Содержание статьи:

• Виды шумов и особенности их распространения
• Выбор шумоизоляционного материала
• Советы по монтажу
• Полезное видео

Виды шумов и особенности их распространения

Рациональный выбор и установка средств звукоизоляции невозможны без четкого понимания природы возникновения и распространения шумов. Традиционно выделяют четыре основных вида шума, передача которых наиболее вероятна через деревянные перекрытия потолка:

1. Ударный – связан с природой вибрационных звуков и первоначально распространяется в твердой среде. Примером ударного шума может служить стук каблуков, звук переставляемой мебели, падения предметов на пол и т. п.
2. Акустический – является следствием воздействия внешних источников звука и первоначально распространяется в воздушной среде, а уже оттуда проникает в строительные материалы. Самые распространенные примеры акустических шумов – голоса и музыка.
3. Смешанные – комбинируют оба предыдущих вида, то есть распространяются одновременно в структуре конструкционных материалов и воздушной среде. Самый известный пример – работа электроинструмента и некоторых бытовых приборов.
4. Структурный – шум, зарождающийся в соединениях строительных конструкций вследствие их относительного осевого или линейного смещения относительно друг друга. Проще говоря, структурный шум – это скрипы, стуки и прочие звуки, возникающие в местах неплотной подгонки стройматериалов.

Важно! Следует помнить, что не существует универсальных звукоизоляционных материалов, применение которых будет одинаково эффективно против всех видов шумов и всех звуковых частот. Тем более, должного эффекта никак нельзя ожидать от типичных утеплительных материалов, а особенно – минеральной ваты и подобных.

Кроме того, важным фактором, от которого зависит интенсивность распространения звука, является наличие, частота и правильность монтажа поперечных лагов. В случае нарушения технологии их установки, тем более – при полном их отсутствии, возрастает вероятность появления структурных шумов, а остальные виды распространяются значительно интенсивнее за счет вибрации конструкционных материалов.

Выбор шумоизоляционного материала

Звукоизоляция потолка в доме с деревянными перекрытиями может осуществляться несколькими методами, каждый из которых имеет свои особенности, преимущества и недостатки. К самым распространенным относятся:

• волокнистые звукопоглощающие материалы – один из самых эффективных способов борьбы с шумами, представляющий собой листовые или рулонные утеплители (эковата, базальтовая и минеральная вата и др. ), располагаемые по всей поверхности между потолком нижнего этажа и полом верхнего, или комбинируемые с другими материалами
• войлок – располагается сверху на лагах, а также в местах примыкания стен, швах и прочих зонах, где есть неплотности, предотвращая проникновение звука сквозь них;
• полистирольная, фольгированная, пробковая, резинопробковая подложка – тонкий рулонный материал, который укладывается сверху на напольное покрытие и/или балки, служит для гашения ударных шумов, вибраций;
• песок – в комбинации с прочими материалами позволяет почти полностью решить вопрос звукоизоляции, укладывается в нижней части «пирога» потолка на полиэтиленовую подложку;
• керамзит – крупнокусковой материал, принцип действия и способ расположения которого аналогичны песку, однако более удобный в обращении за счет меньшей удельной массы и исключения просыпаний в случае разрыва подложки;
• черновой пол – монтируется по принципу плавающего пола (без крепления к лагам) из листов ДСП или ОСБ, гасит звуки за счет отсутствия жесткой связи с перекрытиями.

На практике не раз доказано, что один материал не в состоянии обеспечить должную шумоизоляцию, поэтому собирается специальный пирог, комбинирующий различные методы. Например, неплохой результат может дать следующая последовательность элементов (снизу вверх):

• потолочные плиты;
• деревянная обрешетка;
• пароизоляционный слой;
• минеральная вата + резинопробковая подложка на балках;
• листы ДСП с приклеенной по всей площади резинопробковой подложкой;
• ОСБ-плита, зафиксированная на ДСП;
• паркетные материалы.

Поскольку такая конструкция является одной из самых действенных, технологию монтажа шумоизоляции будем рассматривать именно на ее примере.

Советы по монтажу

Установку звуко и шумоизоляции потолка в деревянном доме удобнее проводить еще на стадии строительства.

Процесс отличается относительной простотой и включает следующие этапы:

1. Из резиново-пробковой подложки толщиной 4 мм вырезают длинные ленты необходимой ширины и наклеивают сверху на балки перекрытий при помощи строительных клеящих составов, рекомендованных производителем подложки.
2. Промежутки между перекрытиями заполняют листовыми волокнистыми звукопоглощающими материалами (минеральной ватой), толщина которых должна быть максимально близкой к толщине перекрытий, но не превышать ее. Листы обрезают таким образом, чтобы они входили в промежутки с легким натягом и удерживались там исключительно за счет свойств упругости материала. При обрезке также важно свести к минимуму величину технологических зазоров и неплотностей. Центрирование листов в промежутках выполняют по нижней кромке.
3. Основной шумоизоляционный слой и расположенные с ним в одном уровне нижние грани балок перекрытий покрывают слоем пароизоляции. Для этого рулонный материал крепят строительным степлером к балкам, а все стыки проклеивают специальной широкой лентой.
4. Сквозь пароизоляционный слой напрямую к балкам перекрытия саморезами крепят обрешетку из деревянных реек сечением 30*30 или больше, в зависимости от типа потолка.
5. К обрешетке, а в некоторых местах (для большей прочности) – сквозь обрешетку к балкам, саморезами (желательно – по заранее намеченным тонким сверлом линиям) крепят листы гипсокартона или другие материалы, принятые в качестве основы потолка нижнего этажа.
6. Сверху на покрытых подложкой балках располагают обрезанные до нужных размеров и скрепленные вместе листы ДСП толщиной 16 мм или больше. Затем листы обклеивают резиново-пробковой подложкой, а сквозь нее к ним привинчиваются ОСБ-плиты.
7. На ОСБ располагают финишный материал пола, например, паркетную доску.

Внимание! Перед приобретением и установкой звукоизоляционных материалов, плит ОСБ и ДСП, обязательно поинтересуйтесь их производителем, по возможности – выясните тип материала и характер использованных загустителей, вяжущих веществ. Помните, что строительные материалы низкого качества могут выделять токсичные газы.

Полезное видео

Ниже на видео посмотрим звукоизоляцию межэтажного перекрытия в деревянном доме:

Теперь, когда с монтажом шумоизоляции в доме покончено, надеемся, ничто не помешает Вашему спокойному отдыху, а в комнатах будет царить атмосфера тепла и уюта!

Шумоизоляция и звукоизоляция потолка в деревянном доме

Чем хорош деревянный дом, известно многим. Его сторонники убедительно расскажут о многих преимуществах деревянного домостроения перед кирпичным. В срубовом доме всегда комфортно. В нем дышится легко, нет в воздухе ни высокой влажности, ни затхлости. В знойный летний день он порадует прохладой, а в зимнюю стужу сохранит тепло. Вроде бы все хорошо, кроме одного «но».

Звукоизоляция потолка в деревянном доме как необходимость

«Но» это, если объективно подходить к преимуществам деревянных домов, заключается в некоторых особенностях такого рода конструкций. Более того, особенности эти могут стать в некоторых случаях весьма серьезной проблемой для обитателей деревянного дома. Дело в том, что древесина обладает свойством практически беспрепятственно пропускать сквозь себя звуковые волны.

Малейший шорох или стук в деревянном доме может быть слышен на весьма значительном расстоянии от места его возникновения. И если над первым этажом расположены жилые помещения, то устройство хорошей шумоизоляции межэтажного перекрытия становится задачей весьма актуальной.

Традиции прошлого и современные решения в звукоизоляции

Борьбы с шумом в деревянном доме имеет многовековые традиции. Некоторые наиболее удачные приемы шумоизоляции потолков по деревянным балкам находят применение и в наши дни. Например, оштукатуриванием поверхностей и несущих конструкций и раньше и теперь решаются сразу две задачи: повысить огнестойкость и уменьшить шумопроницаемость. Но если по старинной технологии нанесению штукатурного раствора предшествовал трудоемкий процесс устройства обрешетки из дранки, то сегодня для этих целей используется малярная сетка из стекловолокна, которую легко укрепить на деревянной поверхности либо клеем, либо мелкими гвоздями. При нанесении толстого слоя штукатурки применяется металлическая проволочная сетка.

Одним только оштукатуриванием потолка задачу шумозащиты, конечно же, не решить. Поэтому как в давние времена, так и сегодня одним из наиболее эффективных способов борьбы с шумом, проникающим через межэтажные перекрытия, остается заполнение пустот  между потолком первого и полом второго этажа инертными материалами. Чаще всего для этого используется песок, иногда  вперемешку с глиной, иногда – с опавшими листьями. Песок утяжеляет конструкцию межэтажного перекрытия, делает ее маловосприимчивой к вибрациям, раскачиванию при ходьбе по верхнему этажу. Ко всему прочему звуковые волны как бы «вязнут» в рыхлом песке. Попадая на верхний слой песчаной подушки, звуковая волна тратит всю свою энергию на перемещение песчинок и быстро затухает.

Принципы эффективной звукоизоляции

Существует несколько правил, без выполнения которых нельзя получить хорошего шумозащитного эффекта. Поэтому имеет смысл более подробно ознакомиться с этим способом изоляции потолка от проникновения шума.

В первую очередь необходимо добиться максимальной жесткости конструкции деревянного потолка. Для несущих балок перекрытия применяется брус квадратного сечения 20 на 20 см. Балки укладываются друг от друга на расстоянии от 50 до 100 см. Поверх них на ребро в поперечном направлении устанавливаются лаги из досок сечением 15 на 5 см с интервалом 50-60 см. Предварительно в лагах выпиливаются пазы глубиной не более  чем на ¼ их ширины. Этими пазами лаги должны жестко сесть на несущие балки, после чего  все детали потолочного каркаса соединяют между собой саморезами.

Снизу к лагам подшивается черновой пол из досок или фанеры толщиной 20-22 мм, на него сверху настилается изолирующая пленка, и по ней насыпается песок слоем 5-7 см. Черновой пол можно сделать и с применением черепных брусков 30 на 30 мм, которые прибиваются к нижней кромке лаг. По черепным брускам со стороны верхнего этажа укладываются доски или фанерные листы.

После того, как будет насыпан песок, можно приступать к настилке пола, предварительно заполнив пространство над песчаной подушкой волокнистой изоляцией и проложить по лагам в два слоя виброзащитную ленту. Если пол будет из шпунтованных досок толщиной более 35 мм, то его можно укладывать непосредственно по лагам. Для более тонкой доски потребуется предварительно настелить обрешетку из доски толщиной 25 мм. Обрешеткой можно ограничиться и в том случае, если на нее предполагается положить 2 слоя фанеры толщиной 10-12 мм. Если же сделать дощатый настил сплошным, тогда можно обойтись одним слоем фанеры. Укладываем на фанеру ламинат, линолеум, либо ковролин, и наш пол готов. Снизу конструкция подшивается потолочной доской или гипсокартонными листами.

Вместо песка часто применяются другие сыпучие материалы со сходными свойствами –   шлак или керамзит. Под них вместо полиэтиленовой пленки иногда устраивается глиняная стяжка или же стелется специальная мембрана Термозвукоизол.

Существуют и другие схемы устройства «слоеного пирога» для защиты от шума. Снизу по балкам потолок подшивается плитами ДСП. На них укладывается волокнистый изолятор, закрывающий также и боковые стороны балок. Поверху стелятся листы ДСП в два слоя, между которыми укладываются пенополистирольные плиты, либо минерально-волокнистые маты.

Интересен вариант устройства засыпного потолка, когда лаги пола стелются непосредственно на песчаную подушку или керамзит, не имея прямого контакта с балками перекрытия. В этом случае возникающие шумы не передаются на балочную конструкцию, а гасятся в толще изолятора.

Черновой пол в таких конструкциях делается по черепным брускам, прикрепляемым к нижней части балок. В свою очередь, снизу, через небольшой воздушный зазор, крепится дощатое основание потолка, в дальнейшем оно штукатурится по малярной или проволочной сетке.

Хороший эффект достигается применением специальных пружинных скоб, через которые к балкам снизу крепятся лаги для потолочного покрытия. Пружинные подвесы предотвращают вибрацию потолка, снижая при этом уровень проникающего шума до приемлемых значений.

Нередко в качестве заполнителя межэтажного перекрытия применяются бетонные плиты. Они укладываются на холодный битум по черновому полу из шпунтованных досок, настеленных по несущим балкам. На бетонное основание через прокладку из волокнистой плиты стелятся листы ДСП.

Современные изоляционные материалы также довольно часто применяются для защиты от шума. В их числе и фольгированный теплоизол. Материал толщиной 5 мм крепится степлером  к балкам перекрытия фольгированной стороной наружу. По нему  через каждые 500 мм монтируется обрешетка из бруса 50 на 50 мм, которая подшивается  фанерными листами толщиной 10 мм. В качестве дополнительной звукоизоляции можно заполнить пустоты эковатой. Поверх балок настилается  обрешетка из доски 40 на 150 мм и шагом  до 150 мм. По обрешетке крепится теплоизол фольгированной стороной вверх и закрывается фанерой толщиной 12 мм. Снизу потолок подшивается гипсокартонном, что дает дополнительную звукоизоляцию в деревянном доме. В полу и на потолке в разных углах необходимо будет сделать небольшие вентиляционные отверстия.

Упомянем и еще один способ устройства надежной шумоизоляции потолка. Особенность его в том, что межэтажное перекрытие представляет собой не единую конструкцию, а две конструкции, друг от друга независимые. По основным балкам перекрытия монтируется пол верхнего этажа. Между этими балками, немного ниже их, располагаются брусья для устройства потолка. Снизу они подшиваются листовым материалом, по которому делается песчаная засыпка, по которой прокладывается слой волокнистого изолятора. Этим же листовым материалом обшиваются и сами балки. Учитывая то, что две конструкции разделены и друг с другом не соприкасаются, потолочное покрытие остается невосприимчивым к шумовому воздействию со стороны верхнего этажа.

Поделиться статьей:

Читать далее

Звукоизоляция потолка в доме с деревянными перекрытиями и шумоизоляция в частном

Деревянные конструкции или отделка из этого материала со временем деформируется и усыхает, что приводит к появлению скрипа и других звуков при механических воздействиях. Кроме этого, между отдельными элементами появляются щели и зазоры. От трения деталей друг о друга тоже наблюдаются различные звуки. Чтобы повысить комфортность проживания, делается звукоизоляция потолка в доме с деревянными перекрытиями.

При этом используются разные звукоизоляционные материалы. Каждая разновидность помогает избавиться от определенного вида шума.

• Виды шумов и нюансы их распространения
• Выбор звукоизоляции для деревянного дома
• Схема деревянного перекрытия со звукоизоляцией
• Установка изоляции на потолок

Виды шумов и нюансы их распространения

Чтобы звукоизоляция деревянного потолка была правильно сделана, сначала нужно разобраться в природе появления и особенностях распространения каждого вида шума.

Через перекрытия из древесины передаются и распространяются следующие виды звуковых волн:

1. Акустический шум появляется от внешних источников. Он передается по воздуху и проникает в конструкции дома. Яркие примеры шумов данной разновидности – громкий разговор, музыка и крики.
2. Ударные шумы имеют взаимосвязь с вибрациями и распространяются внутри конструктивных элементов. Они появляются в результате перемещения мебели, хождения по полу и при падении разных предметов.
3. Смешанные звуки появляются при объединении двух вышеописанных разновидностей. Они передаются через строительные конструкции и по воздуху при работе бытовой техники или электроинструментов.
4. Структурный шум присутствует только внутри строительных элементов. Он появляется при трении деталей друг о друга, смещении элементов. В местах неплотной стыковки соседних конструкций появляются щелчки, стуки и скрипы.

Особенности монтажа деревянных лаг, а именно их сечение, шаг укладки и соблюдение технологии, сказываются на интенсивности распространения звука внутри перекрытия. Структурные шумы появятся с большой вероятностью в перекрытиях, которые имеют лаги, установленные с большим шагом, или с элементами неподходящего сечения. То же самое касается полного отсутствия лаг или неправильной их укладки. Помимо этого, другие разновидности звуковых волн в таком перекрытии будут распространяться лучше и быстрее.

Важно! Вы не найдете в продаже универсальный звукоизолятор, способный с одинаковой интенсивностью гасить все разновидности шумов. Традиционно использующиеся звукоизоляционные материалы хорошо справляются только с некоторыми звуковыми волнами.

Выбор звукоизоляции для деревянного дома

Для шумоизоляции потолка в деревянном доме применяют разные материалы:

• Наибольшей эффективностью могут похвастаться волокнистые изоляторы. Они выпускаются в виде рулонов и плит. Чаще используется базальтовая вата, минвата и эковата. Мягкий изолятор закладывается между балочными конструкциями в комплексе с другими шумопоглощающими материалами.
• Экструдированный пенополистирол и пенопласт тоже подходит для этих целей. Материал ценится за легкость и хорошее звукопоглощение. Есть плиты с пазами в торцах для плотной и герметичной стыковки.
• Звукоизоляция потолка в деревянном доме может быть выполнена с помощью войлока. Материал прокладывают в точках примыкания строительных конструкций к стенам и делают из него подложки под лаги.
• Рулонные изоляторы из пробки, резины, полистирола или фольги обычно укладывают под финишное напольное покрытие.
• Раньше для решения проблем шумопередачи использовалась засыпка из песка между лагами. Однако этот материал повышает нагрузку на перекрытие и уменьшает его несущую способность.
• Вместо песка можно использовать керамит. Он меньше весит, поэтому не так сильно утяжеляет перекрытие. Материал отличается удобством и простотой транспортировки и использования.
• Хорошо гасит шум плавающий пол. Черновую конструкцию делают из ДСП, ОСП, фанеры или ГВЛ. Эффект гашения шума достигается за счет отсутствия жесткой связи с основанием.
• Также в комплексе с другими изоляторами используются уплотнительные ленты из безопасных материалов. Прокладки хорошо гасят ударные шумы и защищают от теплопотерь.

Помимо перечисленных выше изоляторов шумоизоляцию потолка можно делать с использованием торфа, льняной пакли, кокосового волокна, пробки и других природных материалов. Однако при немаленькой цене они обладают достаточным коэффициентом звукопоглощения только при условии укладки слоем заданной толщины.

Схема деревянного перекрытия со звукоизоляцией

Как правило, звукоизоляция потолка в частном доме делается с использованием 2-3 материалов с повышенными характеристиками шумопоглощения. Поскольку деревянное перекрытие состоит из разных слоев, каждая разновидность шумоизолятора укладывается в определенном месте.

Все слои деревянного перекрытия располагаются в следующем порядке снизу вверх:

1. В самом низу находится подшивной потолок из гипсокартонных плит или другого подходящего материала.
2. Выше него располагается слой пароизоляционной пленки. При этом между ней и подшивкой должен быть вентиляционный зазор минимум в 1 см.
3. Пароизоляция закреплена на деревянных балках, между которыми уложен мягкий изоляционный материал, например, минеральная вата. Высота утеплителя равна толщине балки.
4. По верху балочных конструкций укладывают подложку, изготовленную из резины и пробки.
5. На подложке фиксируют ДСП. При этом оптимальная толщина плит составляет 16 мм.
6. Выше ДСП расстилается еще один слой резиново-пробковой подложки. Ее толщина составляет 4 мм.
7. На подложке раскладывают ОСП и прикручивают их саморезами к древесно-стружечным плитам в основании. Толщина ОСП составляет 12 мм.
8. Выше находится финишное напольное покрытие.

Установка изоляции на потолок

Укладывать все звукоизоляционные материалы лучше на этапе возведения жилого дома.

При этом шумоизоляция потолка в доме с деревянными перекрытиями выполняется в таком порядке:

• После укладки балок междуэтажного перекрытия сверху на них закрепляются подложки из пробки и резины. Материал продается в рулонах, поэтому отдельные полосы нужной ширины лучше заранее самостоятельно нарезать. Подложку можно приклеивать подходящим клеем. Обычно производитель дает рекомендации относительно выбора клеевой смеси.
• К нижней грани балок крепим пароизоляцию. Рулонный материал укладывают полосами с нахлестом соседних элементов на ширину 150 мм. Полосы пристреливаем к балкам степлером. Все места стыковки обязательно проклеиваются скотчем. Для более надежной фиксации пароизоляцию закрепляют деревянной обрешеткой. Планки с сечением 20х50 мм крепят поперек балок с шагом 50 см. Обрешетка выполняет и другие функции. Она создает необходимый вентиляционный зазор между пароизоляцией и подшивкой, служит основой для крепления подшивного потолка и дополнительно поддерживает звуко- и теплоизоляционные материалы, уложенные между балками.
• Теперь можно закладывать минвату между балочными конструкциями. Делать это лучше сверху. Для плотной фиксации плит и исключения появления зазоров и щелей плитный или рулонный материал нарезают на полосы по длине шага балок, но с небольшим запасом в 2 см. Благодаря этому мягкий изолятор будет лежать в распорку.

Важно! Изоляционный материал укладывают на всю высоту балки. Если толщины утеплителя недостаточно, то его кладут в 2-3 слоя, но стык при этом смещают.

• Сверху по балочным конструкциям укладывают ДСП. При этом стык соседних листов должен попадать на середину балки. Плиты не должны доходить до стен дома на 2-5 мм. Небольшой зазор нужен для компенсации температурно-влажностного расширения материала.
• По всей поверхности ДСП клеим тонкую резиново-пробковую прослойку.
• После этого настилаем ОСП. Плиты крепим шурупами, вкручивая их через подложку прямо в ДСП.
• Стелим финишное напольное покрытие.
• Снизу перекрытия по обрешетке потолок подшиваем гипсокартоном. Для фиксации листов используем саморезы, которые вкручиваем с шагом 15 см. Стык соседних плит должен приходиться на середину рейки обрешетки. После этого углубления от саморезов и швы шпаклюют. При шпаклевке швов используют армирующую ленту, чтобы не появлялись трещины. Весь потолок из ГКЛ покрывают грунтовкой. Теперь можно приступать к финишной отделке.

За счет качественной и правильной шумоизоляции перекрытия повысится комфортность дома из древесины. Кроме этого, звукоизоляционные материалы защитят помещение от теплопотерь.

видео-инструкция по монтажу своими руками, особенности изоляции потолка, стен, пола межэтажного перекрытия по балкам из дерева, цена, фото

Статьи

Деревянный дом имеет немало очевидных преимуществ в сравнении с другими постройками, что делает проживание в нем наиболее комфортным. Но, для того чтобы комфорт проживания был максимальным, понадобится качественная шумоизоляция деревянных стен, потолочных перекрытий, пола и т.д.

Деревянные доски и профилированный брус, используемые в качестве строительных материалов, недостаточно толстые, поэтому звуки извне неплохо проходят сквозь такую преграду.

Вспененная изоляция на основе пенопласта

Если стены изготавливаются двуслойными с воздушной прослойкой посредине, ситуация улучшается незначительно и посторонние шумы все равно отчётливо слышны. В этом случае эффективным решением проблемы может послужить применение специальных звукопоглощающих материалов.

В этой статье мы расскажем о том, как и с применением каких материалов выполняется шумоизоляция стен в деревянном доме своими руками. Кроме того, мы рассмотрим рекомендации по проведению комплексной звукоизоляции в малоэтажных жилых постройках, изготовленных из пиломатериалов.

Звукоизоляция в деревянном доме — вчера и сегодня

Полимерная штукатурная сетка

Традиционно шумоизоляция потолка в доме с деревянными перекрытиями выполнялась посредством оштукатуривания. Для этого на перекрытие набивалась реечная обрешетка, непосредственно на которую набрасывался цементно-песчаный или глиняный раствор.

Метод, несмотря на традиционность, эффективен, а потому применяется и по сей день. Но, вместо массивной обрешётки, сегодня используется специальная штукатурная сетка, которая равномерно фиксируется по поверхности потолка и надежно удерживает на себе вес штукатурного слоя.

Как и в случае с потолком, деревянные стены традиционно оштукатуривались. В настоящее время оштукатуривание деревянных стен мало востребовано, так как есть более эффективные и простые в реализации методики, о которых мы расскажем в этой статье.

Песчаная шумоизоляция между этажами в деревянном доме

Потолочные перекрытия в многоэтажных домах традиционно звукоизолировались путём заполнения пустот. В качестве заполнителя применялся песок, а в некоторых случаях опилки. Использование опилок было более предпочтительным, так как пустоты заполнялись, в то время как вес всего сооружения изменялся незначительно.

Традиция заполнять пустоты в потолочном перекрытии востребована и сегодня. Но, вместо актуальных ранее заполнителей применяются современные материалы, совмещающие в себе функции шумопоглотителя и утеплителя.

Шумоизоляция деревянного пола раньше мало чем отличалась от заполнения пустот в перекрытиях. Сегодня традиция заполнения пространства между лагами также актуальная, но вместе с основным материалом в пустоты закладывается пароизоляция, что существенно продлевает ресурс конструкции.

Важно: Независимо от выбранных методов шумоизоляции, оптимальный результат гарантирует комплексный подход к решению проблемы.
То есть, нужно звукоизолировать не отдельные части постройки, а все здание в целом.

Разновидности современных звукоизоляционных материалов

Среди звукоизоляционных материалов, пригодных для обустройства деревянных зданий, следует отметить следующее:

• вспененный полиэтилен;
• ленточная звукоизоляционная прокладка;
• изолирующие плиты из минеральной ваты или стекловолокна;
• виброподвесы;
• рулонный вибродемпфирующий материал;
• герметики.

Важно: В каркасном строительстве при сборке металлоконструкций, на которых будут фиксироваться пиломатериалы, нужно использовать резиновые демпфирующие прокладки.
Такие же материалы необходимо применять при монтаже профилей при внутренней обшивке деревянных стен гипсокартонном.

Итак, мы перечислили наиболее востребованные звукоизоляционные материалы, осталось рассмотреть то, как их можно применить по назначению.

Обработка стен

Наиболее эффективной и одновременно эстетичной является шумоизоляция стен посредством обшивки гипсокартоном с укладкой изолирующего материала в полученный технологический зазор.

Инструкция проведения работ следующая:

• Монтируем направляющие профили.

Металлические направляющие

Ситуация осложняется тем, что деревянные стены не статичные, то есть, они подвижны в соответствие с температурными и влажностными перепадами. В итоге направляющие профили должны крепиться саморезами, с тем расчетом чтобы между головкой самореза и профилем оставался небольшой зазор.

В результате, этот зазор компенсирует сезонные деформации стены, и обшивка останется ровной.

• После того как установлены профили, в промежутки между ними укладываются плиты минеральной ваты, цена которых невысока.

Плиты звукоизоляции между направляющих

Укладка плит проводится таким образом, чтобы между соседними фрагментами материала практически не было зазоров.

• После того как изолирующий материал уложен, крепится пароизоляция. Это важный момент, так как пароизоляционная пленка не только сохранит гипсокартон от увлажнения, но и повысит звукоизолирующие качества ранее закреплённых плит.
• Далее крепятся плиты гипсокартона.

Плиты гипсокартона, закрепленные на каркасе

Подробно об обшивке поверхностей гипсокартоном можно узнать из соответствующих статей на нашем портале.

• После того как обшивка завершена, в обязательном порядке специальной лентой проклеиваются монтажные стыки между плитами, а затем поверхность выравнивается слоем шпатлёвки.

Обработка пола

Заполнение пространства между лагами минеральной ватой

Качественная шумоизоляция пола в деревянном доме не менее важна, чем работа со стенами.

Пол традиционно представляет собой настил на деревянных лагах. Между лагами остается пустота, что создает эффект барабана. (См. также статью Как убрать скрип деревянного пола: особенности. )

На фото засыпка керамзита между лагами

Инструкция устранения пустот следующая:

• Доски в настиле маркируются для того чтобы впоследствии не ошибиться с их расположением и аккуратно демонтируются.
• Лаги гидроизолируется битумной мастикой.
• В промежутки между лагами засыпается среднеразмерный керамзит. Высота уровня засыпки должна совпадать с поверхностью лаг. То есть, вообще не должно быть зазора между засыпкой и дощатым настилом.
• Засыпка накрывается слоем пароизоляции.
• Доски монтируются в изначальном порядке.

В итоге проделанных работ мы получаем совершенно не резонирующий пол в сочетании с крайне малой теплопроводностью. (См. также статью Выравнивание деревянных полов: особенности.)

Важно: Когда промежуток между лагами заполнен керамзитом, больше вероятности, что под полом не заведутся грызуны.

Обработка перекрытий

Шумоизоляция межэтажного перекрытия по деревянным балкам выполняется с применением плит минеральной ваты или стекловаты. Такое решение существенно снижает уровень ударного шума и в целом гасит распространение звуков.

То есть, такая межэтажная обработка перекрытий позволит не только полностью позабыть о звуке шагов с верхнего этажа, но и практически исключит прохождение через перекрытие низко- и среднечастотных звуков, характерных для громкого прослушивания музыки.

Шумоизоляция деревянных перекрытий минеральной ватой

Преимуществом использования минеральной ваты или стекловаты является малый вес этих материалов. Таким образом, после проведения звукоизоляционных работ не потребуется укрепление потолка этажом ниже.

Внешняя звукоизоляция

Вентилируемый фасад с каркасом из дерева

Как уже было сказано, применение самых результативных технологий шумоизоляции по отдельности не сравнится с комплексным подходом. Поэтому, наряду с проведением работ внутри постройки, рассмотрим, что можно сделать снаружи дома.

Важно: Деревянные конструкции подвижны, а потому приступать к внешним отделочным шумоизоляционным работам можно только после полного окончания усадочных процессов.
В среднем длительность усадки для бревенчатого сруба длиться не меньше года, в то время как продолжительность усадки конструкций из бруса составляет полгода в зависимости от этажности.

Конструкция вентилируемого фасада с шумопоглощающим материалом

Планируя внешнюю шумоизоляцию здания, нужно понимать, что результат преобразит эстетику фасада и строение уже не будет выглядеть как прежде. Поэтому, если вы заинтересованы в том, чтобы дом был оформлен в стиле бревенчатой избы от внешних отделочных работ следует отказаться.

Инструкция проведения внешней звукоизоляции предполагает установку вентилируемого фасада из сайдинга с размещением в технологическом зазоре минеральной ваты или аналогичных материалов с плитной консистенцией.

Вывод

Теперь, когда мы рассмотрели актуальные на данный момент методы шумоизоляции, мы знаем, как своими руками сделать дом более тихим, а, следовательно, более комфортным. Остались вопросы на которые необходимы исчерпывающие ответы? Больше полезных сведений можно обнаружить посмотрев видео в этой статье.

Шумоизоляция потолка в доме с деревянными перекрытиями

Звукоизоляция потолка в доме с деревянными перекрытиями способы и материалы

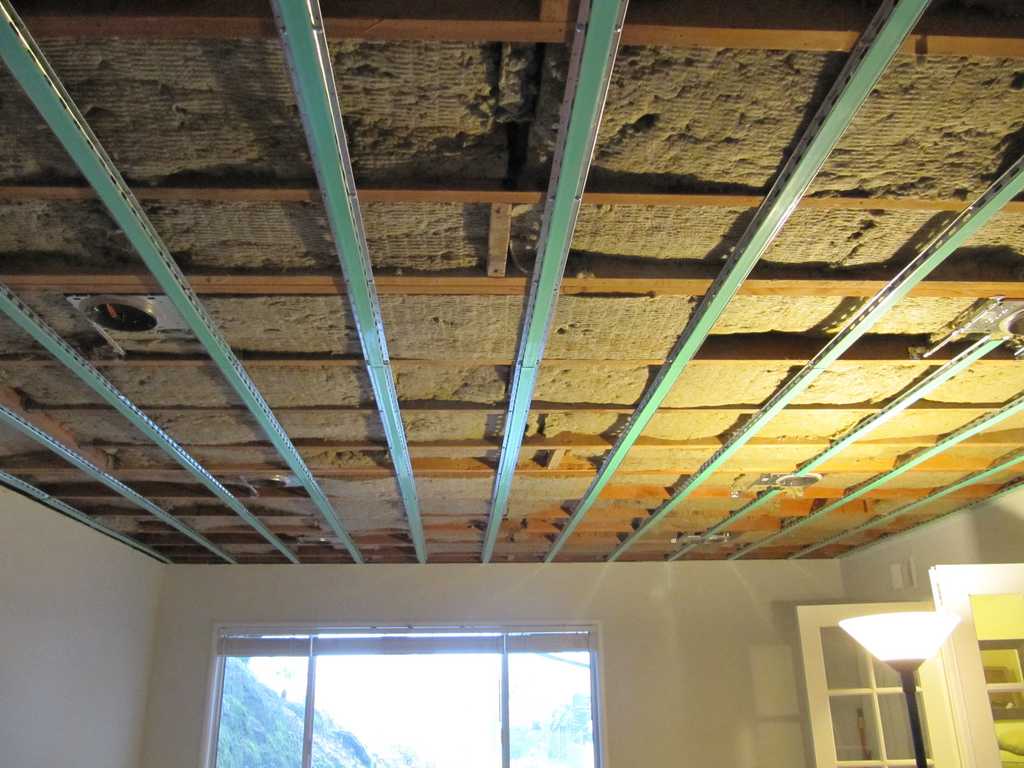

Устанавливаем изолятор на потолок

Для достижения наилучшего эффекта на потолке, «пирог» или мембрана не должен соединяться с деревянным перекрытием.

В этом состоит принцип работы данного метода – сбить резонанс звуковых колебаний. Такой результат достигается созданием своего рода подвесного потолка. Закрепление изолирующего материала проводится только на автономный профиль, который располагается на расстоянии 10 см от деревянной балки. Таким образом, образуется воздушная подушка между деревянной поверхностью и поглощающим материалом.

Вся конструкция крепится к стенам по периметру, а в центре закрепляется эластичными потолочными подвесами. Шаг между креплениями при этом не менее 1 м.

Нельзя фиксировать мембрану непосредственно к балкам, так как при этом будут утрачены шумопоглотительные свойства конструкции.

Еще один вариант использования послойного изолятора. Между деревянными балками устанавливается вата с помощью сетки либо реек. Снизу набивается фанера или гипсокартон, которые будут служить мембраной для такого варианта. При этом крепление также проводится не на балки, а независимое. Для этого фанеру (гипсокартон) закрепляют на стене на 3-5 см ниже перекрытия. Принцип работы второго способа такой же, как и в первом. Погасить звуковые колебания, лишив конструкцию возможности резонировать.

Какой выбрать материал

Поскольку в деревянном доме звукоизоляция пола отличается от классических схем бетонных перекрытий, материалы подбираются именно под характеристики конструкции. Самыми популярными и проверенными звукоизоляторами являются:

• Стекловата

  . Ее предпочитают применять в основании пола первого этажа, так как материал выполняет двойную функцию – утепление и звукопоглощение.
• Вата, содержащая базальтовые волокна
  . Этот материал прекрасно справляется со своей задачей – шумоизоляцией. Он устойчив к огню, не подвергается воздействию влаги и способен заглушить ударные звуки.
• Войлок

  является как утеплительным, так и звукопоглощающим материалом. Им легко прокладывать места соединений перекрытий. Однако материал не устойчив к горению, потребуется специальная его обработка.
• является прекрасным изолятором ударных звуков. Он укладывается непосредственно под финальное напольное покрытие.

Все эти материалы могут комбинироваться между собой. Их в основном используют для устранения проблем с шумами и утечками тепла в деревянных конструкциях.

Звукоизоляция пола возводится в момент строительства, так как в готовом доме очень сложно что-либо исправить. Наличие шумоизоляции способствует комфортному и уютному проживанию в деревянном доме.

Чем хорош деревянный дом, известно многим. Его сторонники убедительно расскажут о многих преимуществах деревянного домостроения перед кирпичным. В срубовом доме всегда комфортно. В нем дышится легко, нет в воздухе ни высокой влажности, ни затхлости. В знойный летний день он порадует прохладой, а в зимнюю стужу сохранит тепло. Вроде бы все хорошо, кроме одного «но».

Звукоизоляция деревянных перекрытий

Именно деревянные перекрытия идеально проводят звук. Роль резонатора выполняют балки, которые хорошо проводят колебания на низких частотах. Специалисты различают 2 вида перекрытий – чердачное и межэтажное.

У каждого варианта есть своя специфика. В первом случае укладывают слой минеральной ваты плотностью 50 кг/м³ и выше. Толщина материала составляет 100 мм. Такая защита позволяет обеспечить защиту шума по шкале изоляции равную 45 дБ.

Звукоизоляция межэтажных деревянных перекрытий проводится укладыванием слоя ваты в 200 мм, при плотности материала от 50 кг/м³. При установке ваты мастер обязательно должен работать в защитных очках и респираторе.

Техника установки поглотителя шума для обоих вариантов одинакова. Строители называют это «пирогом» или мембраной. Между 2 листами (фанеры, ОСБ) укладывается собственно изолятор. При этом учитывается правило – чем толще слой поглотителя, тем лучше он защищает от шума. Техника слоевой защиты используется для шумоизоляции перекрытий между этажами, а также для потолка деревянного дома.

Изоляция пола, стен от шума

Звукоизоляция пола делается в два этапа. Сначала черновой вариант, состоящий из балок, специального материала, напоминающего фольгу, и досок. На балки, составляющие основу пола, кладется покрытие отражающей стороной в дом, а сверху крепятся при помощи мебельного степлера доски.

Чистовой пол выравнивают нетолстой фанерой, независимо от шероховатостей или их отсутствия. В углах фанерных плит нужно просверлить дыры для обеспечения прохождения воздуха. Это необходимо для того, чтобы не происходило застаивания и появления воды. А уже сверху покрывают линолеумом и напольными досками, затем наносят лак.

В качестве изоляционного материала можно применить базальтовую вату или ее аналоги. Они не проводят не только шум, но и вибрации.

Для стен же необходимо два слоя материалов. В первом использовать лучше стекловату или вату, состоящую из волокон. А во второй прослойке применяют гипсокартон или кирпич. Также стоит учитывать, что крепление должно быть надежным и следует применять специальные прокладки, которые изолируют звук. А крепится все к специальному каркасу, сделанному из направляющих.

Как выполняется шумоизоляция потолка в доме с деревянными перекрытиями

Шумоизоляция потолка в доме с деревянными перекрытиями является важным этапом в строительстве здания. Проблемы с изоляцией шума и звука актуальны всегда. Особенно если некоторые перекрытия ненадежные и тонкие. А это случается в домах, изготавливаемых из дерева, или где устанавливают деревянные перегородки и перекрытия.

Чтобы избежать ненужных осложнений и проблем, стоит сразу их устранить. Делая ремонт или занимаясь строительством дома, каждый задается вопросом об изоляции шума.

И это главный момент, ведь в доме с деревянными покрытиями такой элемент актуален. Для решения данной проблемы стоит сначала разобраться, что необходимо для монтажа шумоизоляции потолка в доме с деревянными покрытиями, межэтажных перекрытий и какие допускаются ошибки при установке.

А чтобы устранить подобные вопросы, следует знать некоторые факты.

Пол и шумоизоляция межэтажных перекрытий в деревянном доме

В данной статье мы постарались осветить такие моменты в строительстве деревянного дома, как теплоизоляция полов и шумоизоляция межэтажных перекрытий. Как произвести эти работы эффективно, но в тоже время с меньшими затратами? Такой вопрос встает практически перед каждым, кто решился на строительство собственного дома. Надеемся, наш опыт устройства пола и межэтажных перекрытий в деревянном доме описанный в данной статье будет Вам полезен, и Вы сумеете насладиться теплом и покоем Вашего дома, не опустошив при этом свой кошелек.

При строительстве собственного дома перед нами встали следующие вопросы:

1. Как нам за небольшие деньги получить теплый пол в зимнем доме?
2. Как нам добиться необходимой шумоизоляции, которая в достаточной мере смогла бы защитить нас от посторонних раздражающих звуков?

Особенности звукопроводимости деревянных построек

Пористость древесины стала главной причиной хорошего пропуска волн различной частоты. Жильцы деревянного дома, который не защитили при строительстве от шумовых воздействий, чувствуют себя как внутри музыкальной шкатулки, только вокруг раздается не музыка, а какие угодно звуки – стук шагов, разговор, работа водопроводного крана и т.д.

К тому же, со временем дерево усыхает. А это делает швы между материалом более уязвимыми, меняет структуру самого бруса. Изоляционные качества, которые изначально были не высокими, еще больше снижаются. Поэтому звукоизоляция деревянного дома особенно актуальна. Существует ряд способов, которые решают проблему шумоизоляции, но каждый из них следует рассматривать отдельно, исходя из особенностей строительства, планировки деревянного дома.

Любые шумоизоляционные работы необходимо делать непосредственно при строительстве дома.Такой подход существенно снизит расходы материала, финансов, улучшит качество операции.

Кроме использования специальных строительных поглотителей звука можно прибегнуть к некоторым уловкам, которые снизят проводимость шума в помещении. Это в первую очередь текстиль. Обилие занавесок, ковров, мягкой мебели, подушек погашает шум в помещении. Напротив – металлические предметы, керамика, камень усиливают звуковые колебания. Но все же, наибольший эффект дает использование звукоизоляционных материалов.

Материалы для звукоизоляции перекрытий из дерева

Если на этапе возведения перекрытия вы позаботились о его звукоизоляции от ударных шумов, то можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Между его волокнами есть воздух. Именно благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

Материалы для звукоизоляции

К таким материалам относятся маты из минеральной ваты, базальтовые плиты, древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Деревянное перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных перекрытиях.

Изоляция от шума между этажами

Конечно, для обеспечения шумоизоляции между этажами стоит с обеих сторон, а точнее потолок и пол, утеплить и сделать это одновременно, чтобы усилить непроходимость шума. В основную конструкцию межэтажных перекрытий нужно вставить звукоизоляционный материал.

Балки, несущие на себе стойкость здания, изолируют стекловатой, поролоном или другим отражающим звук материалом. Наверх настилают доски или фанеру, и они крепятся саморезами к балкам через изоляцию.

Данные конструкции прослужат дольше, если делать шумоизоляцию потолка, пола, стен и покрытий, находящихся между этажами, по всем правилам. Да и в деревянных домах малейший шорох или скрип будет слышать весь дом из-за того, что дерево имеет свойство отлично проводить звук. Еще подобной характеристикой обладает стекло и поверхность из лакированного дерева.

Инструкция по самостоятельной шумоизоляции потолка в доме

Тишина и спокойствие — основные характеристики частных домов. К сожалению, перекрытия не способствуют этому: древесина отлично пропускает звуки, поэтому для них требуется оборудование качественной шумоизоляции деревянных потолков.

Сколько существует шумов и как они распространяются

Звук расходится в комнате по разным траекториям. Шумовой фон в помещении определяется конкретным типом волн:

1. Акустические. Генерируются извне, передаются конструкциями дома.
2. Ударные. Вибрационного типа, распространяются по конструктивным элементам постройки.
3. Смешанные. Своим появлением обязаны объединению ударных и акустических. Основной источник — техника, инструменты, приборы. Отличным проводником смешанных шумов становятся строительные конструкции.
4. Структурные. Все те скрипы, стуки, щелчки, появляющиеся из-за движения стройматериалов. Часто проявляются при колебаниях температуры.

Скорость передачи и громкость звуков зависят не столько от качества шумоизоляции, сколько от соблюдения технологии постройки дома. Пренебрежение лагами, ошибки в их укладке становятся причиной появления стороннего фона. Поглотить абсолютно все шумы не способен ни один компонент. Каждый из них эффективен в борьбе с конкретными типами звуков.

Полагаться на теплоизоляцию в вопросе поглощения звуков не стоит — она не глушит шумы, а защищает помещение только от холода.

Выбор защиты

Шумоизоляция деревянных перекрытий часто выполняется в комбинированной технологии, объединяющей разные шумоизоляционные материалы. Конструкция «пирога» считается наиболее действенной, из-за чего её широко применяют в строительстве. Для воплощения этого метода подбирают разные изоляторы, обладающие необходимыми свойствами.

Минеральная вата

Переплавленные базальтовые горные породы в виде плит обладают высоким коэффициентом звукопоглощения — от 0,87 до 0,95. Волокна в структуре минеральной ваты небольшой длины, чем и объясняется отличная шумоизоляция. Вдобавок маты не горят, инертны, биологически пассивны, хорошо пропускают пар.

Пенополиуретан

Шумоизоляция из него способна прослужить верой и правдой более полувека. Индекс снижения шума — 25 Дб, отлично сопротивляется сжатию, почти не поглощает воду. Недостаток — пожароопасна, имеет соответствующий индекс Г1.

Пенопластовые плиты

Невесомый звукоизол, отлично гасящий нежелательные шумы. Облегчённая структура отлично режется, благодаря чему пенопласту легко придать нужную форму. Крепится специальным клеем на древесину.

Самоклеющийся фольгированный каучук

Гибкий материал для шумоизоляции из полиуретана или резины, покрытый с одной стороны тонкой алюминиевой плёнкой. Понижает уровень шума, легко наклеивается на поверхность благодаря клейкой основе. Индекс поглощения звука около 23 Дб.

Пробковые покрытия

Шумоизоляция выполняется из пробковой крошки с различными дополнениями. Противостоит гниению, грибку, плесени, обладает средним уровнем пожаробезопасности, способа прослужить до 40 лет. Сокращают уровень шума на 12 Дб. В некоторых случаях требуют обустройства гидроизоляции.

Подвесные потолки

Доступный вариант шумоизоляции потолков с деревянными перекрытиями в частных домах. Промеж чернового варианта и металлопрофильного каркаса прокладывается шумоизоляция — минеральная вата, перфорированные плиты, другие наполнители. К сожалению, подвесные потолки «съедают» немалое количество пространства, в связи с чем монтируются только в помещениях большой высоты. В сталинке обустроить такую шумоизоляцию не выйдет.

Натяжные потолки

В домах для эффективной шумоизоляции потолков с деревянными перекрытиями монтируют натяжные потолки из специальных акустических тканей. Перфорированное полотно создаётся на основе сетки из полиэстера, заливаемой полиуретаном. Мельчайшие отверстия ткани изменяют звуковые волны, понижая их громкость до уровня, не воспринимаемого человеческим слухом. Правильно натянутые потолки сохраняют свои свойства длительное время, не требуя ремонта и обслуживания.

Звукоизоляция внутри деревянных перекрытий

В домах из дерева резонаторами выступают балки, пропускающие через себя низкие частоты и повышающие их громкость. Добиться подавления шума можно, даже при перекрытиях из древесины. Для этого применяют звукоизоляционные материалы разных видов в зависимости от типа шума.

По балкам

Добиться идеальной шумоизоляции, используя в качестве прокладки несущие конструкции дома, невозможно. Древесина отлично проводит акустические волны. Особенно это заметно, если балки упираются в стены, которые выступают резонаторами звуков. Избавиться от лишнего шума можно, изолировав балки утеплителем.

При контакте с кирпичной стеной балки обматываются рубероидом. Поверх него в местах соединения прокладывается тонкая древесина. Аналогичную схему воспроизводят при шумоизоляции стен из композитных, каменных, бетонных материалов.

Аналогичный метод используется в деревянных постройках, но в них достаточно обмотать балки рубероидом. Изолятор гасит шумы, мешая их проникновению через балку в стену. Звуконепроницаемость значительно улучшается, если высота балки идентична толщине перекрытия.

По лагам

Отсечь звуки, идущие по стенам, гораздо легче при укладке лаг поверх балок. Метод применяется при обустройстве межэтажных перекрытий. Подготавливаются лаги такой длины, чтобы они не доходили до стен 15-25 мм. Отсутствие контакта не заглушит шумы и не даст им распространиться по потолку.

Пустоты между деревянными конструкциями, полом и стенами заполняются шумоизоляцией. Мягкая структура отлично гасит звуковые колебания, не пропуская их к полу. Плинтуса в таком случае присверливаются к стенам — так они не будут проводить шумы.

Для задержки звуков на балках достаточно полосы войлока, пропитанного антисептиком. Лежит ли пол на лагах или балках — неважно, главное, чтобы верхняя поверхность была заизолирована.

Звукоизоляция песком

Песок — один из самых дешёвых стройматериалов для шумоизоляции. В целях экономии им могут заполнять проёмы между лагами. Песок обладает шумопоглощающими характеристиками благодаря гашению акустической энергии мелкими частицами.

Недостаток использования песчаной смеси в качестве шумоподавителя — её большой удельный вес, увеличивающий нагрузки на перекрытия в десятки раз.

Секреты эффективного звукоподавления

Изоляционные работы начинаются с расчётов эффективности конкретного способа и выбранных материалов. Конструкция, защищающая помещение от шумового фона, должна соответствовать нескольким требованиям:

1. Многослойность. Акустические волны быстро гасятся несколькими слоями защиты.
2. Пластичность, упругость. Мягкие материалы почти не пропускают звук, соответственно, лучше защищают от него.
3. Тяжесть. Требуется для защиты от низких частот, вибраций.
4. Правильный монтаж изоляции на потолок. Все материалы должны использоваться в строгом соответствии с техническими характеристиками.

Советы по монтажу

Возведение дома включает в себя этап проведения шумоизоляции перекрытий. При установке защиты от шумового фона следует руководствоваться советами:

1. Верхняя часть балок перекрытий оклеивается длинными полосами резиновой либо пробковой подложки.
2. Для заполнения пустот используют волокнистые материалы. Зазоры между ними должны быть минимальными. Выравнивание листов выполняется по нижнему краю.
3. Между слоями звукопоглощающего материала прокладывается пароизоляция. Рулонный материал прибивают к древесине строительными скобами, швы проклеивают строительным скотчем.
4. Поверх пароизоляции прибивается обрешётка.
5. Каркас используется для крепежа листов гипсокартона.
6. Укладка плит ДСП осуществляется на балки перекрытий. ОСБ-плитами закрывается.
7. Завершающим этапом становится финишная отделка.

Перед покупкой изоляционных материалов необходимо проконсультироваться со специалистами, уточнив состав вяжущих веществ, загустителей. Низкокачественные составы могут включать токсичные смеси.

Нюансы

Эффективность шумоизоляции зависит от правильного подбора материалов, соблюдения особенностей монтажа, следования основным правилам. Среди последних выделяют:

1. Изоляция не должна оказывать излишнюю нагрузку на перекрытия, но быть надёжной, эффективной.
2. Во избежание нарушений гигиеничности помещений устанавливают экологически чистые материалы. Низкое качество изоляции сказывается на комфортабельности пребывания в комнате.
3. Добиться поставленной задачи возможно только при соблюдении технологии прокладки звукоизоляции. Пренебрежение нюансами монтажа может сказаться на качестве поглощения шумов.

Оценка целесообразности звукоизоляции, грамотный подбор материалов, корректная установка гарантируют эффективную защиту дома с деревянными перекрытиями от нежелательного шумового фона.

Звукоизоляция потолка в частном доме с деревянными перекрытиями

Деревянные конструкции или отделка из этого материала со временем деформируется и усыхает, что приводит к появлению скрипа и других звуков при механических воздействиях. Кроме этого, между отдельными элементами появляются щели и зазоры. От трения деталей друг о друга тоже наблюдаются различные звуки. Чтобы повысить комфортность проживания, делается звукоизоляция потолка в доме с деревянными перекрытиями. При этом используются разные звукоизоляционные материалы. Каждая разновидность помогает избавиться от определенного вида шума.

Виды шумов и нюансы их распространения

Чтобы звукоизоляция деревянного потолка была правильно сделана, сначала нужно разобраться в природе появления и особенностях распространения каждого вида шума.

Через перекрытия из древесины передаются и распространяются следующие виды звуковых волн:

1. Акустический шум появляется от внешних источников. Он передается по воздуху и проникает в конструкции дома. Яркие примеры шумов данной разновидности – громкий разговор, музыка и крики.
2. Ударные шумы имеют взаимосвязь с вибрациями и распространяются внутри конструктивных элементов. Они появляются в результате перемещения мебели, хождения по полу и при падении разных предметов.
3. Смешанные звуки появляются при объединении двух вышеописанных разновидностей. Они передаются через строительные конструкции и по воздуху при работе бытовой техники или электроинструментов.
4. Структурный шум присутствует только внутри строительных элементов. Он появляется при трении деталей друг о друга, смещении элементов. В местах неплотной стыковки соседних конструкций появляются щелчки, стуки и скрипы.

Особенности монтажа деревянных лаг, а именно их сечение, шаг укладки и соблюдение технологии, сказываются на интенсивности распространения звука внутри перекрытия. Структурные шумы появятся с большой вероятностью в перекрытиях, которые имеют лаги, установленные с большим шагом, или с элементами неподходящего сечения. То же самое касается полного отсутствия лаг или неправильной их укладки. Помимо этого, другие разновидности звуковых волн в таком перекрытии будут распространяться лучше и быстрее.

Важно! Вы не найдете в продаже универсальный звукоизолятор, способный с одинаковой интенсивностью гасить все разновидности шумов. Традиционно использующиеся звукоизоляционные материалы хорошо справляются только с некоторыми звуковыми волнами.

Выбор звукоизоляции для деревянного дома

Для шумоизоляции потолка в деревянном доме применяют разные материалы:

• Наибольшей эффективностью могут похвастаться волокнистые изоляторы. Они выпускаются в виде рулонов и плит. Чаще используется базальтовая вата, минвата и эковата. Мягкий изолятор закладывается между балочными конструкциями в комплексе с другими шумопоглощающими материалами.
• Экструдированный пенополистирол и пенопласт тоже подходит для этих целей. Материал ценится за легкость и хорошее звукопоглощение. Есть плиты с пазами в торцах для плотной и герметичной стыковки.
• Звукоизоляция потолка в деревянном доме может быть выполнена с помощью войлока. Материал прокладывают в точках примыкания строительных конструкций к стенам и делают из него подложки под лаги.
• Рулонные изоляторы из пробки, резины, полистирола или фольги обычно укладывают под финишное напольное покрытие.
• Раньше для решения проблем шумопередачи использовалась засыпка из песка между лагами. Однако этот материал повышает нагрузку на перекрытие и уменьшает его несущую способность.
• Вместо песка можно использовать керамит. Он меньше весит, поэтому не так сильно утяжеляет перекрытие. Материал отличается удобством и простотой транспортировки и использования.
• Хорошо гасит шум плавающий пол. Черновую конструкцию делают из ДСП, ОСП, фанеры или ГВЛ. Эффект гашения шума достигается за счет отсутствия жесткой связи с основанием.
• Также в комплексе с другими изоляторами используются уплотнительные ленты из безопасных материалов. Прокладки хорошо гасят ударные шумы и защищают от теплопотерь.

Помимо перечисленных выше изоляторов шумоизоляцию потолка можно делать с использованием торфа, льняной пакли, кокосового волокна, пробки и других природных материалов. Однако при немаленькой цене они обладают достаточным коэффициентом звукопоглощения только при условии укладки слоем заданной толщины.

Схема деревянного перекрытия со звукоизоляцией

Как правило, звукоизоляция потолка в частном доме делается с использованием 2-3 материалов с повышенными характеристиками шумопоглощения. Поскольку деревянное перекрытие состоит из разных слоев, каждая разновидность шумоизолятора укладывается в определенном месте.

Все слои деревянного перекрытия располагаются в следующем порядке снизу вверх:

1. В самом низу находится подшивной потолок из гипсокартонных плит или другого подходящего материала.
2. Выше него располагается слой пароизоляционной пленки. При этом между ней и подшивкой должен быть вентиляционный зазор минимум в 1 см.
3. Пароизоляция закреплена на деревянных балках, между которыми уложен мягкий изоляционный материал, например, минеральная вата. Высота утеплителя равна толщине балки.
4. По верху балочных конструкций укладывают подложку, изготовленную из резины и пробки.
5. На подложке фиксируют ДСП. При этом оптимальная толщина плит составляет 16 мм.
6. Выше ДСП расстилается еще один слой резиново-пробковой подложки. Ее толщина составляет 4 мм.
7. На подложке раскладывают ОСП и прикручивают их саморезами к древесно-стружечным плитам в основании. Толщина ОСП составляет 12 мм.
8. Выше находится финишное напольное покрытие.

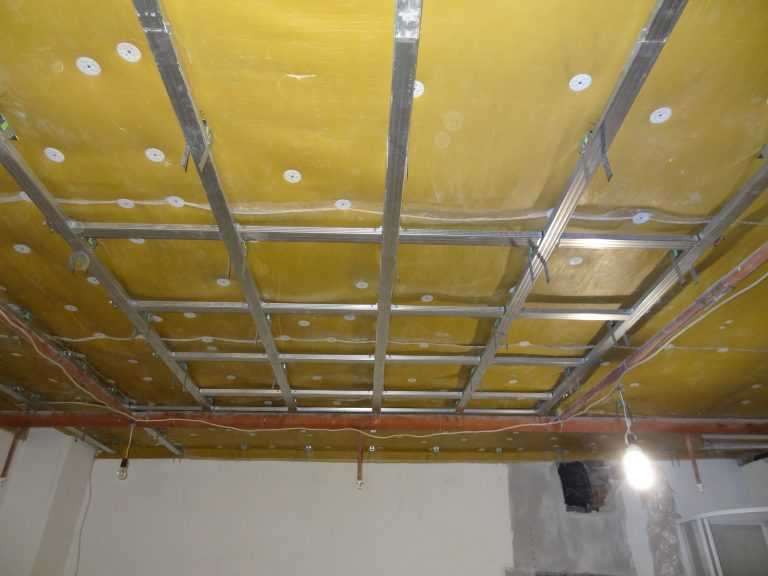

Установка изоляции на потолок

Укладывать все звукоизоляционные материалы лучше на этапе возведения жилого дома.

При этом шумоизоляция потолка в доме с деревянными перекрытиями выполняется в таком порядке:

• После укладки балок междуэтажного перекрытия сверху на них закрепляются подложки из пробки и резины. Материал продается в рулонах, поэтому отдельные полосы нужной ширины лучше заранее самостоятельно нарезать. Подложку можно приклеивать подходящим клеем. Обычно производитель дает рекомендации относительно выбора клеевой смеси.
• К нижней грани балок крепим пароизоляцию. Рулонный материал укладывают полосами с нахлестом соседних элементов на ширину 150 мм. Полосы пристреливаем к балкам степлером. Все места стыковки обязательно проклеиваются скотчем. Для более надежной фиксации пароизоляцию закрепляют деревянной обрешеткой. Планки с сечением 20х50 мм крепят поперек балок с шагом 50 см. Обрешетка выполняет и другие функции. Она создает необходимый вентиляционный зазор между пароизоляцией и подшивкой, служит основой для крепления подшивного потолка и дополнительно поддерживает звуко- и теплоизоляционные материалы, уложенные между балками.
• Теперь можно закладывать минвату между балочными конструкциями. Делать это лучше сверху. Для плотной фиксации плит и исключения появления зазоров и щелей плитный или рулонный материал нарезают на полосы по длине шага балок, но с небольшим запасом в 2 см. Благодаря этому мягкий изолятор будет лежать в распорку.

Важно! Изоляционный материал укладывают на всю высоту балки. Если толщины утеплителя недостаточно, то его кладут в 2-3 слоя, но стык при этом смещают.

• Сверху по балочным конструкциям укладывают ДСП. При этом стык соседних листов должен попадать на середину балки. Плиты не должны доходить до стен дома на 2-5 мм. Небольшой зазор нужен для компенсации температурно-влажностного расширения материала.
• По всей поверхности ДСП клеим тонкую резиново-пробковую прослойку.
• После этого настилаем ОСП. Плиты крепим шурупами, вкручивая их через подложку прямо в ДСП.
• Стелим финишное напольное покрытие.

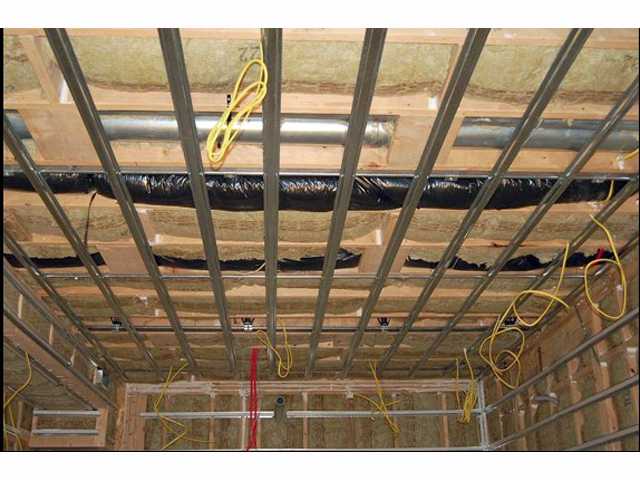

• Снизу перекрытия по обрешетке потолок подшиваем гипсокартоном. Для фиксации листов используем саморезы, которые вкручиваем с шагом 15 см. Стык соседних плит должен приходиться на середину рейки обрешетки. После этого углубления от саморезов и швы шпаклюют. При шпаклевке швов используют армирующую ленту, чтобы не появлялись трещины. Весь потолок из ГКЛ покрывают грунтовкой. Теперь можно приступать к финишной отделке.

За счет качественной и правильной шумоизоляции перекрытия повысится комфортность дома из древесины. Кроме этого, звукоизоляционные материалы защитят помещение от теплопотерь.

Звукоизоляция потолка своими руками в частном доме с деревянными перекрытиями

Любые деревянные конструкции или отделочные материалы из древесины с течением времени начинают издавать скрип при хождении по ним. Это связано с тем, что дерево со временем усыхает, что приводит к появлению щелей и непрочному соединению деталей. Именно поэтому звукоизоляция потолка в доме с деревянными перекрытиями особенно важна. От этого зависит комфортность проживания в жилых помещениях. Существуют разные виды шума, от которого жильцы стремятся избавиться посредством различных звукоизоляционных материалов.

Виды шума и особенности его распространения

Качественная звукоизоляция потолка в деревянном доме невозможна без понимания природы появления и распространения шума.

Существует четыре разновидности шумов, передающихся через перекрытия из древесины:

1. Акустический – это шум, который появляется от внешних источников. Он распространяется в воздухе и оттуда проникает в строительные конструкции. Наиболее распространенными примерами акустического шума считают музыку и громкие голоса.
2. Ударный шум распространяется внутри конструкций и связан с вибрациями. Примеры ударного шума – шаги людей в помещении, звуки передвигаемой мебели или шум от падения разных предметов на пол.
3. Смешанные шумы объединяют в себе две первые разновидности. Они распространяются по воздуху и в строительных конструкциях. Характерные примеры – работа бытовых приборов или электрических инструментов.
4. Структурный шум появляется внутри строительных конструкций из-за трения и смещения соседних элементов. Сюда относят скрипы, стуки, щелчки и другие звуки, которые возникают в месте неплотного соприкосновения строительных материалов.

Интенсивность распространения звуковых волн в конструкциях связана с особенностями укладки лаг (их шагом, сечением, соблюдением технологии монтажа). Если лаги вообще отсутствуют, установлены с большим, чем надо, шагом, имеют малое сечение либо смонтированы с нарушением технологии, то повышается вероятность формирования структурных звуковых волн, а остальные виды шумов будут распространяться с большей интенсивностью.

Рекомендуем к прочтению:Ремонт и замена потолка с деревянными перекрытиями в сталинке своими руками

Внимание! Не существует универсального изоляционного материала, который одинаково хорошо справляется с гашением разных звуковых волн. Часто используемые для изоляции виды утеплителя справляются с определенными видами шумов.

Какой выбрать материал для деревянного дома

Для звукоизоляции деревянного потолка можно использовать следующие материалы:

• Звукопоглощающие волокнистые изделия считаются самыми эффективными. Это листовые и рулонные утеплители, например, минеральная вата, эковата, базальтовый утеплитель. Их укладывают между балками перекрытия и комбинируют с другими изоляционными материалами.
• Плиты из пенопласта и экструдированного пенополистирола также подходят для звукоизоляции перекрытий. Этот легкий материал обладает высокими звукоизоляционными характеристиками. Плотная стыковка плит обеспечивается за счет готовых пазов в торцевой части.
• Для шумоизоляции потолка в деревянном доме можно использовать войлок. Его укладывают на лаги сверху, а также прокладывают в местах примыкания балок к стенам.
• Пробковые, фольгированные, полистирольные и резиновые подложки – это рулонные материалы, укладываемые под напольное покрытие.
• Песчаная засыпка между лагами в комплексе с другими используемыми изоляторами полностью решает проблему шумопередачи. Единственный недостаток – песок сильно утяжеляет конструкцию перекрытия.
• Керамзит обладает таким же действием, как песок, только лишен его недостатка. Керамзит достаточно легкий и удобный в обращении.
• Черновой плавающий пол, который делается из листов ОСП, ДСП или влагостойких гипсоволокнистых плит, гасит шум, потому что не имеет жесткой связи с лагами и балками перекрытия.
• Для изготовления уплотнительной самоклеящейся ленты используются экологически чистые материалы. Лента обладает низкой теплопроводностью и хорошо гасит ударный шум.

Важно! Кроме этого для шумоизоляции потолка можно использовать природные материалы – пробку, кокосовое волокно, льняную паклю, торф. Однако их стоимость достаточно высокая, а оптимальный коэффициент звукопоглощения достигается только при укладке материала слоем определенной толщины.

Устройство деревянного перекрытия с шумоизоляцией

На практике звукоизоляция потолка в частном доме обеспечивается не одним материалом, а использованием комбинации из нескольких изделий с высокими шумоизоляционными характеристиками. Вся конструкция перекрытия представляет собой многослойный пирог, в котором каждый изоляционный слой находится на своем месте.

Он выглядит так (снизу вверх):

Рекомендуем к прочтению:Утепление потолка эковатой своими руками в частном доме

• подшивной потолок из гипсокартона;
• слой пароизоляции;
• балки перекрытия с уложенной между ними минеральной ватой;
• по балкам сверху укладывается подложка из смеси пробки и резины;
• далее следует древесно-стружечная плита, толщина которой не менее 1,6 см;
• по всей поверхности ДСП расстилают и приклеивают резиново-пробковую подложку с толщиной не менее 0,4 см;
• при помощи шурупов к ДСП прикручивают ОСП толщиной 1,2 см;
• сверху укладывается выбранное напольное покрытие.

Технология монтажа изоляции на потолок

Выполнять звукоизоляцию междуэтажного перекрытий лучше всего на стадии возведения жилой постройки.

Шумоизоляция потолка в доме с деревянными перекрытиями делается в такой последовательности:

1. На уложенные в процессе строительства балки перекрытий крепят ленты из резиново-пробковой подложки. Для этого материал нарезают на полосы нужной ширины. Для приклеивания подложки к балкам используют строительные клеи, которые рекомендованы производителем.
2. Снизу к балкам прикрепляют пароизоляционный материал. Для фиксации используют обрешетку из деревянных реек. Пароизоляцию укладывают с нахлестом соседних полос на 10-15 сантиметров. Стыки проклеивают скотчем, а сам материал крепят к балкам строительным степлером. После этого для дополнительной фиксации сооружают обрешетку с шагом полметра. Для этого используют деревянные рейки сечением 3х5 см. Обрешетка не только фиксирует пароизоляцию, но и служит основой для подшивного потолка, а также будет поддерживать тепло- и звукоизоляционный материал, закладываемый между балками.
3. После этого между несущими элементами перекрытия со стороны верхнего этажа укладывают минеральную вату или другой подходящий звукоизоляционный материал. Для этого плиты нарезают чуть больше шага балок, чтобы они плотно фиксировались между ними без зазоров.

Важно! Толщина плит минваты должна быть равна высоте балок. Если толщины звукоизолятора недостаточно, плиты укладывают в несколько слоев со смещением стыка.

1. Затем к балкам прибивают древесно-стружечные плиты так, чтобы стык соседних листов приходился на середину несущего элемента. Между листами и стенами оставляют небольшой зазор в 2-5 мм для компенсации расширений материала из-за перепадов влажности и температуры.
2. Тонкая подложка из смеси пробки и резины приклеивается по всей поверхности ДСП.
3. Далее укладывают ориентированно-стружечные плиты и привинчивают их шурупами к ДСП через подложку.
4. Сверху по полу из ОСП укладывают выбранное напольное покрытие.
5. С нижней стороны перекрытия потолок подшивают гипсокартонными плитами. Листы крепят к обрешетке саморезами так, чтобы стык соседних плит оказывался на середине широкой стороны реек. Швы и места установки крепежных элементов шпаклюют, а поверхность грунтуют. Швы дополнительно усиливают малярной сеткой, чтобы защититься от образования трещин. После этого потолочная поверхность готова к нанесению финишной отделки.

Шумоизоляция потолка в постройке из древесины позволит повысить комфортность проживания, дополнительно улучшить теплоизоляционные качества помещения. Благодаря использованию всех необходимых конструктивных слоев перекрытия элементы из древесины будут надежно защищены от сбора конденсата и порчи из-за развития гнилостных процессов.

Качественная звукоизоляция деревянных перекрытий и пола дома

Вы, наверное, сталкивались с ситуациями, когда в помещении от стен и потолка исходит такой резонанс, что слышны даже малейшие звуки, раздающиеся как извне, так и внутри строения. Чтобы устроить звукоизоляцию полов в домах с деревянным перекрытием, можно воспользоваться двумя технологиями. В первом случае необходимо монтировать конструкцию пола таким образом, чтобы в процессе функционирования создавалось как можно меньше шума, а это значит, что балкам и всему настилу нужно придать свойства погашение звуков. Второй метод основан на укладке в самой конструкции пола или потолка звукоизоляционных материалов.

Мы расскажем вам, как осуществить звукоизоляцию в деревянном или кирпичном частном жилище, хотя многие советы можно применить и при проведении соответствующих работ в многоквартирном доме, где обустроен пол из древесины на лагах.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Если доски крепить непосредственно к балкам, очень плохо поглощаются звуки из-за того, что в связке со стенами дома они создают жесткую конструкцию. Звук от шагов при ходьбе по такому покрытию передается к балкам и далее резонирует по поверхности стен и потолка.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Что делать, если пол скрипит?

Чаще всего напольное покрытие из дерева скрипит из-за неровных досок и таких же кривых лаг и балок, а чтобы устранить такую проблему в доме, необходимо проделать следующие манипуляции:

• строго выдержать горизонталь и уровень при укладке лаг и балок;
• дощатый настил укладывать на одном уровне;
• в работе использовать исключительно сухой материал, иначе доски от сырости могут выкручиваться и от этого издавать скрип.

Если вы своими руками укладываете ламинат или паркетную доску, контролируйте уровень настила из досок. Он должен быть уложен строго горизонтально, без малейших проседаний, также здесь не лишней будет пароизоляция.

Прибегаем к помощи звукоизоляционных материалов

Чтобы усилить эффект шумоизоляции в доме, устраивают двойной пол или перекрытие с полым пространством, предназначенным для укладки изоляционного материала. Технология звукоизоляционного процесса двойного пола начинается с того, что на черновую основу укладывают раствор из глины или извести и дают ему высохнуть. Далее присыпают сухим песком или керамзитовым наполнителем до чистового настила. Сухую засыпку нужно залить раствором извести, а после его полного высыхания принимаются за чистовую отделку. В данном случае половину пространства между черновой основой и чистовым настилом занимают сухие компоненты, вторую половину заполняет воздух. Благодаря такому нехитрому способу шумоизоляция двойного пола и одновременно потолка на нижнем этаже существенно улучшится. Не забывайте перед монтажом паркета или ламината уложить пароизоляционный слой, что также положительно скажется на звукоизоляции перекрытий.

Звукоизоляция пола при помощи сыпучих материалов

Как говорилось ранее, в процессе строительства деревянного перекрытия, обычно в качестве звукоизоляции используют сухую засыпку, которую укладывают между черновым и чистовым полом. Обратите внимание, что накат необходимо сооружать прочным и ни в коем случае не тонким, чтобы он мог без проблем выдержать нагрузку от керамзита или песка. Доски настила закрепляют своими руками плотно друг к другу, но лучше использовать для этой цели щиты. Засыпка здесь может использоваться такая же, как и при укладке двойного пола. Если накат строили не из щитов, а из досок, необходимо его обрабатывать известковым раствором. Затем на высохшую поверхность или на щиты насыпают слой песка или керамзита. Как и в предыдущем случае, сухие компоненты пола должны наполовину заполнять пространство между накатом и настилом из досок. Засыпку также заливают разведенной известью. Чтобы одновременно шумоизоляция выполняла функцию утеплителя, то в качестве засыпки используют сыпучий утеплительный материал, который укладывается на рубероид.

Устройство «плавающего» пола

Это еще один эффективный вариант звукоизоляции в доме с деревянными перекрытиями, который осуществляется при помощи звукоизоляционных материалов и отлично справляется с поставленной задачей. К тому же перекрытие будет не таким тяжелым, как в случае с песчаной или керамзитовой засыпкой, и здесь дело не только в том, что сыпучие компоненты весят немало. Меньший вес будет обеспечен накатом меньшей толщины, ведь ему не нужно удерживать сухую засыпку.

Плавающей называют конструкцию пола потому, что точкой опоры для нее служит слой звукоизоляционного материала, а не жесткие элементы. В качестве изолятора можно использовать:

• минеральную вату;
• стекловату;
• экструдированный пенополистирол и др.

Плавающий звукоизоляционный пол – простая схема

Рулонный мягкий материал выстилают сплошным укрытием на деревянные балки так, чтобы он слегка провисал между ними, и при этом не касался потолка нижнего уровня. Если один рулон изоляции не покрывает необходимое пространство, края смежных листов размещаются внахлест на 10 – 15 см, а ее края должны доставать до стен и немного выходить в пространство, образовавшееся между настилом из досок и стенами. Рассчитывая толщину звукоизоляции и зазор между крайней доской наката и стеной, следят за тем, чтобы крайний элемент настила плотно притиснул материал к стене, а закроется вата после монтажа плинтусов.

Плавающий звукоизоляционный пол – лучшая схема

Чтобы улучшить звукоизоляцию в доме, профессионалы советуют плинтус фиксировать к поверхности пола. Если у вас предусмотрена печь, то следите за тем, чтобы минеральная вата не касалась ее трубы. В этом районе шумоизоляция будет выполнена при помощи асбестового картона или войлока, обработанного глиняным раствором. Такой прием обеспечит защиту древесины от трубы, выдающей высокую температуру.

Этапы работ

1. На первом этапе нужно избавиться от щелей и зазоров, которые передают звук. Если «плавающая» конструкция будет монтироваться своими руками на плотное основание, швы промазывают герметиком. Если настил совсем ветхий, можно этот этап пропустить.
2. Все инженерные коммуникации, если они есть, обязательно оборачивают строительной пленкой и фиксируют скотчем.
3. Следующим слоем должна быть пароизоляция, которая воспрепятствует проникновению влаги в структуру звукоизоляционного материала. Исключением будет только пенопласт – он не нуждается в защите. Правда пенопласт – далеко не самый лучший звукоизолятор.
4. Рулонную изоляцию укладывают внахлест, чтобы она касалась стен. Если укладывается минвата или войлок, то на стенах предварительно закрепляют полосу звукоизоляции, которая по ширине будет не меньше, нежели толщина будущего пола. Таким образом мы получим своеобразную чашу, не позволяющую прикасаться жестким элементам к балкам и поверхности стен.
5. После укладки лаг должна образоваться сетчатая конструкция, благодаря которой достигается необходимая жесткость, и полы во время эксплуатации не будут прогибаться. Здесь без жесткости не обойтись, так как «плавающий» пол подразумевает свободное положение, когда лаги не фиксируются к поверхности балок, и благодаря этому нет мостика передачи шума.
6. На лаги укладывается слой звукоизоляционного материала.
7. На лаги крепятся доски или фанера. Чтобы улучшить черновое покрытие в доме, сверху можно постелить листы OSB. Следите за тем, чтобы звукоизоляция была плотно прижата к стене.
8. Монтируется финишное покрытие, под которое расстилается подложка.
9. Устанавливается плинтус, но перед этим срезается полоса звукоизоляции, которая торчит из зазора между стеной и полом. Ее остатки закроются плинтусом, фиксирующимся на выбор к полу или стене.

Правильно выполненный «плавающий» пол своими руками отличается легкостью, отлично справляется с поглощением шумов, а также удерживает тепло. Благодаря равномерно распределенной нагрузке, отсутствию жестких соединений, а также наличию качественных материалов, такая конструкция пола прослужит долго и создаст в доме отличную атмосферу.

Шумоизоляция потолка в доме с деревянными перекрытиями

Главная страница » Статьи » Звукоизоляция потолка в доме с деревянными перекрытиями и шумоизоляция, материалы

Звукоизоляция потолка в доме с деревянными перекрытиями и шумоизоляция, материалы

Любые деревянные конструкции или отделочные материалы из древесины с течением времени начинают издавать скрип при хождении по ним. Это связано с тем, что дерево со временем усыхает, что приводит к появлению щелей и непрочному соединению деталей. Именно поэтому звукоизоляция потолка в доме с деревянными перекрытиями особенно важна. От этого зависит комфортность проживания в жилых помещениях. Существуют разные виды шума, от которого жильцы стремятся избавиться посредством различных звукоизоляционных материалов.

Содержание:

Виды шума и особенности его распространения

Качественная звукоизоляция потолка в деревянном доме невозможна без понимания природы появления и распространения шума.

Существует четыре разновидности шумов, передающихся через перекрытия из древесины:

1. Акустический – это шум, который появляется от внешних источников. Он распространяется в воздухе и оттуда проникает в строительные конструкции. Наиболее распространенными примерами акустического шума считают музыку и громкие голоса.
2. Ударный шум распространяется внутри конструкций и связан с вибрациями. Примеры ударного шума – шаги людей в помещении, звуки передвигаемой мебели или шум от падения разных предметов на пол.
3. Смешанные шумы объединяют в себе две первые разновидности. Они распространяются по воздуху и в строительных конструкциях. Характерные примеры – работа бытовых приборов или электрических инструментов.
4. Структурный шум появляется внутри строительных конструкций из-за трения и смещения соседних элементов. Сюда относят скрипы, стуки, щелчки и другие звуки, которые возникают в месте неплотного соприкосновения строительных материалов.

Интенсивность распространения звуковых волн в конструкциях связана с особенностями укладки лаг (их шагом, сечением, соблюдением технологии монтажа). Если лаги вообще отсутствуют, установлены с большим, чем надо, шагом, имеют малое сечение либо смонтированы с нарушением технологии, то повышается вероятность формирования структурных звуковых волн, а остальные виды шумов будут распространяться с большей интенсивностью.

Внимание! Не существует универсального изоляционного материала, который одинаково хорошо справляется с гашением разных звуковых волн. Часто используемые для изоляции виды утеплителя справляются с определенными видами шумов.

Какой выбрать материал для деревянного дома

Для звукоизоляции деревянного потолка можно использовать следующие материалы:

• Звукопоглощающие волокнистые изделия считаются самыми эффективными. Это листовые и рулонные утеплители, например, минеральная вата, эковата, базальтовый утеплитель. Их укладывают между балками перекрытия и комбинируют с другими изоляционными материалами.
• Плиты из пенопласта и экструдированного пенополистирола также подходят для звукоизоляции перекрытий. Этот легкий материал обладает высокими звукоизоляционными характеристиками. Плотная стыковка плит обеспечивается за счет готовых пазов в торцевой части.
• Для шумоизоляции потолка в деревянном доме можно использовать войлок. Его укладывают на лаги сверху, а также прокладывают в местах примыкания балок к стенам.
• Пробковые, фольгированные, полистирольные и резиновые подложки – это рулонные материалы, укладываемые под напольное покрытие.
• Песчаная засыпка между лагами в комплексе с другими используемыми изоляторами полностью решает проблему шумопередачи. Единственный недостаток – песок сильно утяжеляет конструкцию перекрытия.
• Керамзит обладает таким же действием, как песок, только лишен его недостатка. Керамзит достаточно легкий и удобный в обращении.
• Черновой плавающий пол, который делается из листов ОСП, ДСП или влагостойких гипсоволокнистых плит, гасит шум, потому что не имеет жесткой связи с лагами и балками перекрытия.
• Для изготовления уплотнительной самоклеящейся ленты используются экологически чистые материалы. Лента обладает низкой теплопроводностью и хорошо гасит ударный шум.

Важно! Кроме этого для шумоизоляции потолка можно использовать природные материалы – пробку, кокосовое волокно, льняную паклю, торф. Однако их стоимость достаточно высокая, а оптимальный коэффициент звукопоглощения достигается только при укладке материала слоем определенной толщины.

Устройство деревянного перекрытия с шумоизоляцией

На практике звукоизоляция потолка в частном доме обеспечивается не одним материалом, а использованием комбинации из нескольких изделий с высокими шумоизоляционными характеристиками. Вся конструкция перекрытия представляет собой многослойный пирог, в котором каждый изоляционный слой находится на своем месте.

Он выглядит так (снизу вверх):

• подшивной потолок из гипсокартона;
• слой пароизоляции;
• балки перекрытия с уложенной между ними минеральной ватой;
• по балкам сверху укладывается подложка из смеси пробки и резины;
• далее следует древесно-стружечная плита, толщина которой не менее 1,6 см;
• по всей поверхности ДСП расстилают и приклеивают резиново-пробковую подложку с толщиной не менее 0,4 см;
• при помощи шурупов к ДСП прикручивают ОСП толщиной 1,2 см;
• сверху укладывается выбранное напольное покрытие.

Технология монтажа изоляции на потолок

Выполнять звукоизоляцию междуэтажного перекрытий лучше всего на стадии возведения жилой постройки.

Шумоизоляция потолка в доме с деревянными перекрытиями делается в такой последовательности:

1. На уложенные в процессе строительства балки перекрытий крепят ленты из резиново-пробковой подложки. Для этого материал нарезают на полосы нужной ширины. Для приклеивания подложки к балкам используют строительные клеи, которые рекомендованы производителем.
2. Снизу к балкам прикрепляют пароизоляционный материал. Для фиксации используют обрешетку из деревянных реек. Пароизоляцию укладывают с нахлестом соседних полос на 10-15 сантиметров. Стыки проклеивают скотчем, а сам материал крепят к балкам строительным степлером. После этого для дополнительной фиксации сооружают обрешетку с шагом полметра. Для этого используют деревянные рейки сечением 3х5 см. Обрешетка не только фиксирует пароизоляцию, но и служит основой для подшивного потолка, а также будет поддерживать тепло- и звукоизоляционный материал, закладываемый между балками.
3. После этого между несущими элементами перекрытия со стороны верхнего этажа укладывают минеральную вату или другой подходящий звукоизоляционный материал. Для этого плиты нарезают чуть больше шага балок, чтобы они плотно фиксировались между ними без зазоров.

Важно! Толщина плит минваты должна быть равна высоте балок. Если толщины звукоизолятора недостаточно, плиты укладывают в несколько слоев со смещением стыка.

1. Затем к балкам прибивают древесно-стружечные плиты так, чтобы стык соседних листов приходился на середину несущего элемента. Между листами и стенами оставляют небольшой зазор в 2-5 мм для компенсации расширений материала из-за перепадов влажности и температуры.
2. Тонкая подложка из смеси пробки и резины приклеивается по всей поверхности ДСП.
3. Далее укладывают ориентированно-стружечные плиты и привинчивают их шурупами к ДСП через подложку.
4. Сверху по полу из ОСП укладывают выбранное напольное покрытие.
5. С нижней стороны перекрытия потолок подшивают гипсокартонными плитами. Листы крепят к обрешетке саморезами так, чтобы стык соседних плит оказывался на середине широкой стороны реек. Швы и места установки крепежных элементов шпаклюют, а поверхность грунтуют. Швы дополнительно усиливают малярной сеткой, чтобы защититься от образования трещин. После этого потолочная поверхность готова к нанесению финишной отделки.

Шумоизоляция потолка в постройке из древесины позволит повысить комфортность проживания, дополнительно улучшить теплоизоляционные качества помещения. Благодаря использованию всех необходимых конструктивных слоев перекрытия элементы из древесины будут надежно защищены от сбора конденсата и порчи из-за развития гнилостных процессов.

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти…

Из чего можно сделать черновой потолок на деревянных балках Интересуетесь, как сделать в новом доме черновой потолок по деревянным балкам своими руками?…

Газобетон – это один из видов особо легкого (ячеистого) бетона, прошедшего процесс твердения в условиях высоких температур и 100 % влажности. Низкая…

Шумоизоляция потолка в квартире под натяжной потолок — ВикиСтрой

Типы шумов и методы их устранения

В контексте строительства и ремонта шумы разделяют на две основные категории: структурные и воздушные, название соответствует пути их распространения. Источники каждого типа шумов также обычно различаются. Воздушные — это музыка, человеческий голос, звуки животных и работающей бытовой техники. Нейтрализуются такие шумы путём гашения вибраций воздуха в слое пористого, лёгко сжимаемого материала.

Структурные шумы, иначе называемые ударными или конструкционными, возникают при интенсивном воздействии на различные части конструкции зданий. Примерами такого шума могут служить дребезг от стиральной машинки, стук каблуков, хотя наиболее печально известным всё же является шум от ударной дрели или перфоратора. Распространение шумов структурной природы устраняют с помощью демпферных вставок в местах примыканий одной части конструкции к другой, например, между перекрытием и армопоясом стены.

Кроме того, фактически человеком даже структурный шум воспринимается как воздушный, то есть в какой-то точке здание передаёт вибрации воздуху. Вторичным путём шумоизоляции может быть гашение этой вибрации по всей площади сообщения стен и перекрытий с пространством внутри квартиры, однако такой метод считается более затратным с точки зрения расхода материалов.

Следует смириться с тем фактом, что полностью исключить проникновение шумов в квартиру извне не удастся, как не добиться полного поглощения звуков, возникающих внутри помещения. Однако вполне реально привести шумопоглощение стен к нормам, обозначенным в СП 51. 13330.2011. Таким образом, оптимальная степень звуковой изоляции стен составляет порядка 80–90 дБА для низкочастотного шума (ходьба, удары) и вдвое меньше для высокочастотного (музыка, голос).

Даёт ли натяжной потолок какие-то преимущества

При работе с натяжным потолком мы сталкиваемся с плоским полотном, заключённым в рамку багетного профиля. В отличие от подвесных потолочных конструкций, единственный путь передачи структурной вибрации — примыкание крепёжного профиля к стенам.

Распространение низкочастотного структурного шума через потолок предотвращается проклейкой демпферной ленты под крепёжный профиль. Если этого не сделать, можно получить некое подобие динамика размером во всю комнату. Отметим, что усиливаться через потолок будут далеко не все диапазоны частот, например, высокочастотный шум гасится за счёт эластичности плёнки.

С воздушными шумами и конструкционной вибрацией перекрытия всё обстоит несколько хуже: натяжной холст их распространению практически не препятствует и даже усиливает. В то же время плоскость чернового потолка остаётся совершенно свободной для монтажа любого рода шумоизоляции произвольной толщины.

Зависимость от типа постройки

Работу по устранению конструкционных шумов необходимо планировать в соответствии с конструкцией здания. В частом случае наибольшего внимания требуют узлы примыкания стен к перекрытиям и особенности заделки стыков и технологических полостей. В ряде случаев можно даже прийти к выводу, что поверхностный монтаж шумоизоляции не даст должного эффекта.

Классический пример тому — панельный дом с однослойным перекрытием пустотелыми плитами. В таких зданиях часто возникает акустический резонанс из-за жёсткого примыкания плит к стеновым панелям. Оптимальным выходом считается не шумоизоляция потолка, а кооперация с соседями сверху с целью устройства у них пола по плавающей технологии.

Каркасные перекрытия без наполнителя могут быть доработаны насыпкой полистирольной крошки или опилок, что хорошо скажется на их шумопоглощении. В ряде случаев полезно провести перезаделку несущих балок в стенах или технологических швов. Например, можно установить демпферные подкладки и вставки из пористого несжимаемого материала.

Выбор звукопоглощающего материала

В рядовых случаях избавиться от шума соседей сверху помогает монтаж на черновой потолок плитных или рулонных материалов, рассеивающих колебания воздуха до образования белого шума с приемлемой интенсивностью. Используются при этом как специальные композитные материалы, так и обычные утеплители вроде минеральной ваты.

Звукоизоляция потолка минеральной ватой

К достоинствам специальных материалов можно отнести их высокую эффективность, к недостаткам — столь же высокую стоимость. Наилучшим образом гашение колебаний воздуха происходит на границе двух разнородных сред, например, картона и минеральной ваты. Вторичную роль играет форма и размер ячеек, плотность материалов и порядок наложения слоёв.

Звукоизоляционная мембрана Tecsound

Все эти принципы можно использовать при самостоятельном изготовлении пирога шумоизоляции. Следует, однако, избегать советов дилетантов и уяснить, что такие материалы как пенополиуретан, ЭППС, яичные лотки, пробка и прочие «новаторские» поглотители шума не оказывают никакого положительного эффекта, а в ряде случаев даже усугубляют ситуацию.

Акустическая минеральная вата AcousticWool

Наиболее пригодными можно считать войлок, минеральную вату плотностью 40–60 кг/м3, акустическую минеральную вату, шерстяное и кокосовое волокно. Из специализированных материалов можно привести рулонный Tecsound и маты AcousticWool как наиболее эффективные для шумоизоляции потолков.

Особенности монтажа шумоизоляции

Выполняя шумоизоляцию потолка при его отделке натяжным полотном, вы избегаете необходимости монтировать каркасную подвесную систему, препятствующую распространению конструкционных шумов. Всё, что необходимо — закрепить на черновой плоскости один или несколько слоёв звукопоглощающего материала.

Предварительно следует обеспечить разделение воздушных сред, так как прямая передача воздушного шума происходит наиболее интенсивно. В общем случае помогает оклейка потолка целлофаном, однако подобные действия требуют осторожности, чтобы не нарушить климат в помещении. Если система вентиляции и утепления требует свободного газообмена через междуэтажное перекрытие, необходимо использовать паропроницаемые мембраны.

В общем случае крепление звукоизоляции к потолку происходит посредством тарельчатых дюбелей, используемых в системе мокрого фасада. Их длина и шаг установки зависят от толщины материала, его плотности и способности сохранять форму. Наиболее сложно монтировать многослойную изоляцию, где требуется временная фиксация накладываемых слоёв. Использовать для этих целей можно точечное приклеивание или конструкцию, поддерживающую пирог до его окончательного закрепления.

В одном из наиболее эффективных пирогов для поглощения шума бетонный потолок оклеивается двумя слоями гофрированного картона на силикатном клее, затем из потолочного профиля для ГКЛ собирается система временной поддержки. На рейки рядами укладывается акустическая вата матами по 60–70 мм, под неё подмащивается войлочный ковёр толщиной около 10 мм. Более плотный материал в нижнем слое позволяет улучшить поглощение шума и использовать меньшее количество креплений.

Сопряжение со звукоизоляцией стен

При монтаже звукоизоляции потолка важно не только плотно стыковать элементы самого изолятора, но и добиться минимального взаимодействия со звукоизоляцией стен. Натяжной потолок позволяет возводить фальш-облицовку стен не под самый потолок и этим преимуществом нужно пользоваться.

Чтобы быть уверенным, что в угловом примыкании стены к потолку не останется пространства для свободного распространения воздушного шума, края потолочной звукоизоляции нужно завернуть и завести в скрытую плоскость чуть ниже уровня натяжного покрытия.

Если за фальшстеной имеется наполнитель, способствующий поглощению звуков, следует удостовериться, что его верхняя открытая кромка ровная и потолочный изолятор будет плотно прилегать к стеновому. Специального скрепления в этом месте не требуется, нужно лишь добиться плотной укладки без воздушных зазоров и следить, чтобы жёсткая поверхность обшивки находилась на некотором расстоянии от горизонтально расположенного слоя изоляции, то есть не упиралась в него.

рмнт.ру

11.01.17

Шумоизоляция потолка в доме с деревянными полами. Звукоизоляция деревянных полов

Звуки, исходящие с другого этажа, делятся на две большие группы: перкуссионные (хлопок двери или звук каблуков), акустические (музыка, голоса, работающий телевизор). Изолировать акустический звук достаточно просто — он прекрасно удерживается с помощью жестких потолков. Перкуссионный звук гораздо труднее сдержать; для его изоляции требуется использование специальных технологий. Соответственно, межэтажный деревянный пол необходимо оборудовать несколькими видами звукоизоляции. для обеспечения его эффективности.

Особенности деревянных полов

В загородных домах к перекрытиям относятся полы и деревянные балки. Последние располагаются между этажами и прекрасно проводят различные перкуторные звуки, поскольку являются частью связи между полом второго и потолком первого этажа. Их чаще всего соединяют саморезами или гвоздями, которые являются прекрасными проводниками. ударные звуки. Так как же тогда от них избавиться?

В первую очередь при возведении межэтажного деревянного перекрытия необходимо избавиться от жесткого соединения. Балки необходимо поддерживать на мягком материале, который может гасить ударный звук. Стоит отметить, что изоляцию ударного звука необходимо продумать еще на этапе проектирования, потому что осуществить этот процесс с готовой конструкцией будет намного сложнее и дороже, поэтому в готовой конструкции предусмотрена защита от акустических звуков.

Акустический шумоподавитель

Избавиться от акустического шума можно, аккуратно заполнив все свободное пространство между балками материалом, обладающим звукоизоляционными свойствами. Профессионалы рекомендуют выбирать мягкие волокнистые материалы, поскольку они обладают самым высоким коэффициентом звукопоглощения. Чаще всего используют минеральную вату или специальные плиты, основу которых составляет волокно хвойных деревьев.

Процесс подготовки к работе

Домовладельцев часто волнует вопрос, нужно ли утеплять межэтажное деревянное перекрытие? Для тех, кто видит проблему в «уходе» тепла через верхние этажи, это просто необходимо. Как только вы установите теплоизолятор, вы сразу заметите повышение уровня комфорта в доме и снижение затрат на отопление. Приятным бонусом станет решение проблемы со звукоизоляцией, если таковая имеется. Поэтому, утепляя межэтажные перекрытия в деревянном доме, можно решить сразу две задачи.

Чтобы работы проводились с высокой скоростью, необходимо заранее подготовить необходимые материалы и инструменты. Из материалов вам потребуются:

• Минеральная вата, которая будет использоваться как звукоизоляционный материал.
• Доска обрезная, толщина которой не менее 30 мм.
• Пленка, обеспечивающая пароизоляцию.
• Молоток и гвозди.
• Прочная нить.

В качестве дополнительных материалов потребуется средство для противопожарной защиты полов и антисептик.

Приступаем к звукоизоляции

Обрезную доску необходимо прибить к балкам перекрытия, получив тем самым черновой пол. Полученную поверхность покрывают пленкой. Учтите, что купив специальную пленку, нужно укладывать ее определенной стороной, указанной в инструкции. Полосы должны перекрывать друг друга не менее чем на 100 мм.

Это защитит шумоизолятор от влаги, поступающей с нижнего этажа, и, собираясь в материале, резко снижает его свойства. Таким образом, если вы укладываете изолятор сверху, то пленка должна быть под ним, если крепите снизу, то пленка должна располагаться поверх материала. Пленка крепится прочной ниткой, которая закрепляется зигзагообразным узором на предварительно вбитых гвоздях. После крепления пароизоляции гвозди необходимо загнуть до конца, чтобы они не мешали укладке теплоизоляционного материала.

В пространство между балками укладываем звукоизолятор, размеры которого должны быть на 2 см больше размера места установки. Толщина материала должна быть не менее 100 мм для получения ожидаемого результата. При монтаже необходимо добиться его максимального прилегания к балкам. Сверху укладывается чистый пол.

Звукоизоляция в деревянном доме создается на этапе строительства здания. Все пересекающиеся детали проложены через шумоизолирующие прокладки. Сборка полов предусматривает своеобразную решетку. Такое конструктивное решение значительно повышает жесткость, что положительно сказывается на звукопоглощении. Однако этого мало – важно заполнить полученные ячейки звукопоглощающим материалом.

Шумоизоляция пола в доме с деревянными полами определяет 2 пути решения вопроса. Первый осуществляется на этапе строительства и заключается в укладке утеплителя (перлит, вермикулит) между балками перекрытия. Второй способ решается шумозащитой на уже готовом полу.

Если решено строить дом с нуля, то перекрытия между этажами выступают в роли решетчатой ​​конструкции из балок и поперечных балок. На них укладывается пергамин, затем виброизоляционный материал и пароизоляционная пленка.

Звукоизоляция полов в деревянном доме создается с помощью подложки из звукоизоляционного материала с нахлестом на стеновые перекрытия. Затем укладывают пол, не касаясь стен. Стыки оснащены звукоизоляционной лентой. Плинтусы крепятся к стене или поверхности пола, предотвращая образование мостов для передачи звука.

изоляция плавающего пола

Если пол уже сдан в эксплуатацию, для создания надежной защиты от шума потребуется настил утеплителя поверх готовой конструкции. Для этого все швы и щели промазывают звукопоглощающим герметиком. Затем пенополистирол, пенопласт, минеральная вата, войлок, базальтовая вата. Можно использовать сыпучие материалы: перлит, керамзит, песок. Они хорошо сочетаются с ГВЛ или ДВП.

Звукоизоляция полов в деревянном доме укладывается поверх пароизоляции (в случае волокнистых материалов) с выступом на стену 15 см. Применение рулонного утеплителя обеспечивает нахлест на стены 10 см. Применение рыхлых, войлочных и плитных утеплителей сопровождается созданием полосы толщиной с планируемый пол. формируется чаша для измерения материала. Защищает твердые элементы от контакта с потолками и стенами.

Внимание! Звукоизоляция между этажами в деревянном доме осуществляется с укладкой бревна без крепления его к цоколям. На этапе сборки всей обрешетки лаги фиксируются мелкими гвоздями, которые затем вынимаются.

Защита стен

Установка металлического каркаса используется для изоляции стен.

или дерево для заполнения минеральной ватой и обшивки гипсокартоном. Процесс начинается с изоляции путей передачи звука :

• Трещины. Звукоизоляция перегородок в деревянном доме предотвращает проникновение звука через щели и стыки. Особое внимание уделяется соединению стеновых и потолочных поверхностей. Часто их соединяют с помощью небольшого слоя штукатурки.
• Розетки и выключатели. Эти участки имеют более тонкие стенки. При снятии розеток необходимо обработать пустоты изоляционным материалом.
• Теплоснабжение и водоснабжение. В идеале щель расширяется в местах проведения коммуникационных каналов и заполняется строительной пеной.

Основная изоляция :

Внимание! Звукоизоляция стен в деревянном доме начинается с выбора досок для создания каркаса. Важно помнить, что металл хорошо проводит звук, поэтому тыльная сторона профилей, примыкающая к стене, оклеивается звукоизоляцией в виде ленты.

Каркас крепится с помощью специальных звукопоглощающих креплений.

Звукоизоляция деревянных полов в доме начинается с установки стоек в вертикальное положение. Стыки листов формируются по центру стоек. Ширина гипсокартона 120см. Шаг монтажа стоек каркаса – 60 см. Вкручиваются саморезы. Размещение звукоизоляции обеспечивает заполнение внутреннего пространства каркасной установки без образования пустот. Листы размещаются «в интервале». Для этого ширина плиты должна быть на 15-20 мм больше зазора между стойками.

Выключатели и розетки выносятся поверх гипсокартона. Старого провода будет недостаточно. Из-за этого потребуется новая проводка от распределительной коробки до розеток и выключателей. Случайного повреждения провода можно избежать, если проложить электрический гофрированный шланг.

Потолок: Штукатурка

Традиционно штукатурка наносилась на обрешетку из гонта, которую заменили сеткой из стекловолокна. Его фиксация обеспечивается клеем или небольшими гвоздями. Толстый слой материала наносится с помощью проволочной сетки.

Заполнение пустот сыпучими материалами

Изоляционные материалы – песок, шлак или керамзит. Для этого важно обеспечить максимальную жесткость конструкции. Несущие балки изготавливаются из бруса со сторонами 20 на 20 см. Брусья располагают с шагом 50-100 см. Поверх ребра поперечно крепятся лаги из досок параметрами 15 на 5 см с интервалами укладки 50-60 см.

В бревнах необходимо нарезать пазы на глубину, равную ¼ ширины. С помощью этих пазов бревна крепятся на несущие бруски. Элементы потолочного каркаса соединяются саморезами. Внизу к лагам подшивают черновой пол, в том числе из досок или фанеры слоем 20-22 мм. Сверху укладывается пароизоляция в виде пленки. На него укладывают песок слоем 5-7 см.

Для создания чернового пола используются черепные бруски 30 на 30 мм, прибиваемые внизу лаг. Вдоль черепных брусков с верхней стороны крепятся доски или фанера. После укладки песка укладывается волокнистый утеплитель. В этом случае по лагам следует уложить 2 слоя антивибрационной ленты.

Создание пола из шпунтованной доски толщиной 35 мм и более обеспечивает его укладку по лагам. Более тонкие доски укладываются на обрешетку из досок слоем 25 мм. Обрешетку можно не делать, если уложить 2 слоя фанеры по 10-12 мм. При сплошном дощатом настиле укладывают 1 слой фанеры. На фанеру укладывают ламинат, линолеум или ковролин. Внизу устройство подшивается потолочной доской или гипсокартоном.

При использовании шлака или керамзита вместо полиэтилена создается глиняная стяжка или укладывается мембранный материал Термозвукоизол. По балкам подшиваются плиты ДСП. На них укладывается волокнистый утеплитель, закрывающий боковые части брусьев. Сверху укладывают ДСП в два слоя, между ними укладывают пенополистирол или минеральную вату.

Изоляция потолка волокнистым материалом

Для изоляции междуэтажных перекрытий возможно создание 2-х систем балок и бревна, не соприкасающихся друг с другом, между которыми укладывается вибропоглощающий слой материала (минеральная вата).

Защита от вибрации пола

Лаги укладывают по длине меньше зазора между стенами. Свободное пространство между лагами и обшивкой стены образует зазор в 8-12 мм. Его дополнительная функция заключается в предотвращении осадки здания и движения грунта. крайняя обрешетка размещается на расстоянии 10-15 мм от стены. Для декорирования щелей используется плинтус.

Деревянный пол, уложенный на балки, хорошо поглощает шум за счет жесткости устройства. Звук шагов переносится на балки, а от них на стены дома. Правильная технология монтажа заключается в укладке теплоизоляционных прокладок из войлока или резины.

При создании цокольного этажа междуэтажные перекрытия устраивают по балкам. Лаги укладываются на балки, которые не касаются стен здания. Лаги монтируются поперек брусков. На опорные площадки балки кладут войлочные или резиновые прокладки. При укладке настила на балки перекрытия звукоизоляцию укладывают по всей длине балок.

Помещение без подвала оборудуется лагами первого этажа, не прикрепленными к стенам здания, не уложенными на балки. Монтаж лаг осуществляется с помощью опорных столбов, не соприкасающихся с основанием здания. Тогда шум шагов не передается на стены дома.

Доски соединены в четверть или в шпунт. Это улучшает звукоизоляционные свойства за счет отсутствия зазоров между плитами. Важно использовать сухую древесину, так как влажные доски будут образовывать щели.

Чем хорош деревянный дом, знают многие. Его сторонники будут убедительно рассказывать о многочисленных преимуществах деревянного домостроения перед кирпичным. В бревенчатом доме всегда комфортно. Здесь легко дышится, в воздухе нет ни повышенной влажности, ни затхлости. В жаркий летний день он порадует прохладой, а в холодную зиму согреет. Вроде бы все хорошо, кроме одного “но”.

Шумоизоляция потолка в деревянном доме как необходимость

«Но» это, если объективно подходить к преимуществам деревянных домов, заключается в некоторых особенностях таких конструкций. Более того, эти особенности в некоторых случаях могут стать очень серьезной проблемой для жителей. деревянный дом. Дело в том, что древесина имеет свойство практически беспрепятственно пропускать через себя звуковые волны.

Малейший шорох или стук в деревянном доме можно услышать на очень значительном расстоянии от места его возникновения. А если жилые помещения располагаются выше первого этажа, то обустройство хорошей звукоизоляции межэтажного перекрытия становится весьма актуальной задачей.

Традиции прошлого и современные решения звукоизоляции

Борьба с шумом в деревянном доме имеет многовековые традиции. Некоторые из наиболее успешных приемов звукоизоляции потолков деревянными балками используются и сегодня. Например, оштукатуриванием поверхностей и несущих конструкций и раньше, и сейчас решаются сразу две задачи: повысить огнестойкость и снизить шумопроницаемость. Но если по старой технологии нанесению штукатурного раствора предшествовал трудоемкий процесс устройства обрешетки из гонта, то сегодня для этих целей используется малярная сетка из стекловолокна, которую легко укрепить на деревянной поверхности либо клеем, либо с маленькими ногтями. При нанесении толстого слоя штукатурки используется металлическая проволочная сетка.

Конечно, одним оштукатуриванием потолка задачу звукоизоляции не решить. Поэтому и в древности, и в наши дни одним из самых эффективных способов борьбы с шумом, проникающим через межэтажные перекрытия, остается заполнение пустот между потолком первого и полом второго этажа инертными материалами. Чаще всего для этого используют песок, иногда смешанный с глиной, иногда с опавшей листвой. Песок утяжеляет конструкцию межэтажного перекрытия, делая его менее подверженным вибрациям и раскачиванию при ходьбе по верхнему этажу. Кроме того, звуковые волны как бы «застревают» в рыхлом песке. Попадая на верхний слой песчаной подушки, звуковая волна всю свою энергию тратит на перемещение песчинок и быстро затухает.

Принципы эффективной звукоизоляции

Есть несколько правил, без соблюдения которых невозможно получить хороший звукоизоляционный эффект. Поэтому есть смысл подробнее ознакомиться с этим методом изоляции потолка от проникновения шума.

В первую очередь необходимо добиться максимальной жесткости конструкции. деревянный потолок. Для несущих балок перекрытия используется брус квадратного сечения 20 на 20 см. Балки укладывают друг от друга на расстоянии от 50 до 100 см. Поверх них на ребро в поперечном направлении устанавливаются лаги из досок сечением 15 на 5 см с интервалом 50-60 см. в лагах прорезают пазы глубиной не более ¼ их ширины. Этими пазами лаги должны прочно сесть на опорные балки, после чего все детали потолочного каркаса соединяются между собой саморезами.

Снизу к лагам подшивают черновой пол из досок или фанеры толщиной 20-22 мм, поверх него укладывают теплоизоляционную пленку, а сверху насыпают песок слоем 5-7 см. Черновой пол также можно сделать с помощью черепных брусков 30 на 30 мм, которые прибивают к нижнему краю лаг. По черепным брускам со стороны верхнего этажа укладываются доски или фанерные листы.

После того, как песок засыпан, можно приступать к укладке пола, предварительно заполнив пространство над песчаной подушкой волокнистым утеплителем и уложив вдоль лаг в два слоя виброзащитную ленту. Если пол сделан из шпунтованных досок толщиной более 35 мм, то его можно укладывать прямо на лаги. Для более тонкой доски сначала потребуется уложить обрешетку из доски толщиной 25 мм. Обрешетку можно ограничить и в том случае, если на нее предполагается положить 2 слоя фанеры толщиной 10-12 мм. Если делать дощатый настил сплошным, то можно обойтись одним слоем фанеры. Укладываем на фанеру ламинат, линолеум или ковролин, и наш пол готов. Снизу конструкцию подшивают потолочной доской или гипсокартонными листами.

Вместо песка часто используют другие сыпучие материалы с аналогичными свойствами – шлак или . Под них вместо полиэтиленовой пленки иногда устраивают глиняную стяжку или расстилают специальную мембрану Термозвукоизол.

Существуют и другие схемы “слоеного пирога” для защиты от шума. Снизу, вдоль балок, потолок подшивается плитами ДСП. На них укладывается волокнистый изолятор, который также закрывает боковые стороны балок. Сверху в два слоя укладываются листы ДСП, между которыми укладываются пенополистирольные плиты или маты из минерального волокна.

Интересным вариантом является засыпное перекрытие, когда лаги перекрытия укладываются непосредственно на песчаную подушку или керамзит, без непосредственного контакта с балками перекрытия. В этом случае возникающий шум не передается на балочную конструкцию, а гасится в толще изолятора.

Черновой пол в таких конструкциях выполняется по черепным брусьям, прикрепленным к нижней части балок. В свою очередь, снизу, через небольшой воздушный зазор, крепится дощатое основание потолка, которое позже оштукатуривается поверх краски или проволочной сетки.

Хороший эффект дает использование специальных пружинных скоб, с помощью которых лаги для обшивки потолка крепятся к балкам снизу. Пружинные подвесы предотвращают вибрацию потолка, снижая при этом уровень проникающего шума до приемлемого уровня.

Часто в качестве наполнителей перекрытий используют бетонные плиты. Их укладывают на холодное битумное основание из шпунтованных досок, уложенных на несущие балки. На бетонное основание листы ДСП укладываются через прокладку ДВП.

Современные изоляционные материалы также довольно часто используются для защиты от шума. Среди них фольгированная теплоизоляция. Материал толщиной 5 мм крепится степлером к балкам перекрытия фольгированной стороной наружу. На него через каждые 500 мм монтируется обрешетка из бруса 50 на 50 мм, которая подшивается листами фанеры толщиной 10 мм. В качестве дополнительной звукоизоляции можно заполнить пустоты эковатой. Поверх балок укладывается обрешетка из доски 40 на 150 мм с шагом до 150 мм. Теплоизоляция крепится вдоль обрешетки фольгированной стороной вверх и обшивается фанерой толщиной 12 мм. Снизу потолок подшит гипсокартоном, что обеспечивает дополнительную звукоизоляцию в деревянном доме. В полу и на потолке в разных углах нужно будет сделать небольшие вентиляционные отверстия.

Отметим еще один способ создания надежной звукоизоляции потолка. Его особенность в том, что межэтажное перекрытие представляет собой не единую конструкцию, а две конструкции, независимые друг от друга. На основные балки перекрытия монтируется пол верхнего этажа. Между этими балками, чуть ниже их, располагаются бруски для устройства потолка. Снизу их подшивают листовым материалом, по которому делают песчаную засыпку, по которой укладывают слой волокнистого утеплителя. Сами балки обшиваются таким же листовым материалом. Учитывая, что две конструкции разделены и не соприкасаются друг с другом, потолочное покрытие остается невосприимчивым к шуму с верхнего этажа.

Качественная звукоизоляция перекрытия между этажами играет очень важную роль, так как этот показатель обеспечивает нам комфортное времяпрепровождение. Поэтому не спешите строить, а знакомьтесь с нашими советами.

1 Зачем нужна звукоизоляция перекрытий между этажами?

В первую очередь стоит разобраться в самом термине, что такое звукоизоляция? Это ослабление уровня шума при его проникновении через пол, стены, перекрытия, чердак, крышу, двери, окна и другие ограждающие конструкции. Подобный эффект достигается, чаще всего, за счет использования специальных строительных материалов с отличными теплоизоляционными характеристиками. Также возможно добиться положительного результата за счет воздушной прослойки.

Есть две основные категории шума – ударный и воздушный. Первые появляются при механическом взаимодействии, например, при перемещении тяжелой мебели или других предметов, при ходьбе и все такое. Таким образом, ударный шум может возникать в любое время дня и ночи, так как трудно запретить соседям сверху ходить по собственной квартире в желаемое ими время суток.

Что касается воздушного шума, так как он регулируется законодательством, именно его источниками являются игра музыкальных инструментов, звуки телевизора, магнитофона и т.д. Тем не менее, мы хотим покоя не только ночью, когда наш жилищный кодекс запрещает шума, но и днем. Поэтому стоит позаботиться еще на этапе строительства или, в крайнем случае, капитального ремонта.

2 Звукоизоляция полов внутри помещений – материалы и их разновидности

Как было сказано выше, существуют различные способы повышения звукоизоляции помещения. Один из самых экономичных – оставить воздушную подушку между этажами . Правда, не стоит забывать, что «у дешевой рыбы всегда будет не самая вкусная рыба», поэтому лучше потратить немного денег и купить специальный материал, обладающий нужными свойствами. На сегодняшний день большой популярностью пользуются рулонные маты, структура которых состоит из полых, не сообщающихся друг с другом мембран.

А для обеспечения звукоизоляции внутренних потолков используются более разнообразные материалы. Так, хорошо себя зарекомендовали сэндвич-панели, состоящие из двух жестких листов и расположенного между ними утеплителя. Минеральная вата также нашла свое применение для этих целей. Есть еще один «экологический» вариант, правда, в этом случае придется помучиться, так как создавать этот материал нужно самостоятельно. А именно, можно смешать опилки с глиной или гипсом и заполнить этим составом средний слой в каркасной конструкции.

Новыми, но уже хорошо зарекомендовавшими себя в области изоляции являются напыляемые покрытия. Их наносят с помощью специального оборудования. Их особенностью является возможность контролировать толщину слоя. Так что создать тишину есть из чего, кроме того, в пользу звукоизоляции здания говорит тот факт, что почти все материалы, которые используются для уменьшения проникновения звука в помещение, обладают еще и теплоизоляционными свойствами.

3 Как правильно выбрать изоляционный материал?

Вообще выбор материалов на сегодняшний день достаточно велик, и главное, на что нужно ориентироваться в этом вопросе – особенности строения. Так, например, звукоизоляция пола в деревянном доме лучше всего достигается с помощью плит. ЕВРО-ЛАЙТ . Кроме того, этот материал обладает отличными противопожарными свойствами (выдерживает температуру до 1000 °С), что очень важно, особенно для деревянных конструкций.

Рулонные маты

нашли свое применение как для кирпичных, бетонных или деревянных перегородок старых типовых домов, так и для стен из более современного строительного материала – гипсокартона. В первом случае необходимо сделать из профилей каркас, внутри которого будут вклеены планки. Во втором коврики заполняют пространство внутри.

4 Звукоизоляция межэтажных перекрытий – технология монтажа

Как видите, звукоизоляция межэтажных перекрытий достигается с использованием разных материалов, но технологический процесс, какой бы материал ни был выбран, одинаков.

Как сделать звукоизоляцию межэтажных перекрытий – пошаговая схема

Шаг 1: Подготовка основания

Есть несколько способов снизить уровень шума в доме, один из них — «плавающий пол». Но практически любой процесс в строительстве начинается с подготовки места проведения работ. Звукоизоляция помещения не является исключением. Приступаем к очистке поверхности. Основание, будь то межэтажное перекрытие или межкомнатная перегородка, должно быть ровным и чистым. Итак, мы берем пылесос и начинаем уборку. В случае, когда речь идет не о строительстве нового дома, а о ремонте старого, необходимо снять с пола предыдущее покрытие и проверить стяжку на наличие неровностей, перепадов уровня и других дефектов. Если таковые имеются, то немедленно устраняйте их.

Шаг 2: Монтаж опалубки или рамы

Напольное покрытие не должно касаться стен и перегородок, иначе могут возникнуть акустические мосты, что значительно снизит уровень звукоизоляции. Так с помощью гипсокартона, тонких досок или фанеры делаем временную опалубку по периметру всего помещения. А на стены устанавливается каркас (из кирпича или бетона), для этих целей можно использовать профили или деревянные бруски, которые монтируются вертикально с шагом 600 мм. В принципе, подобную обрешетку можно сделать и на полу вместо опалубки, тогда это будет немного другая технология, чем описанная ранее.

Шаг 3: Укладка изоляции

Если выбран метод «плавающий пол», то он укладывается ровным слоем поверх подготовленной плиты перекрытия звукоизоляционным материалом. Начинайте кладку с угла. При этом помните, что слой должен быть равномерным, не допускаются зазоры и трещины, чтобы для достижения наилучшего результата можно было проклеить все стыки. Далее идет гидроизоляционный слой. В случае с перегородками этот уровень материала укладывается в каркас, также лучше будет зафиксировать его клеем.

Ни в коем случае нельзя оставлять пустоты, потому что тогда нельзя будет добиться нужного эффекта. Звукоизоляция деревянных межэтажных перекрытий предполагает использование огнеупорных материалов. Перед укладкой на пол минеральной ваты, матов или другого варианта не мешает положить слой пароизоляции. Он не позволит влаге, поднимающейся снизу вверх, испортить материалы. Если используется технология с каркасом, то его лучше заливать в распор, т.е. ширина ячейки утеплителя должна быть немного больше, чем шаг между профилями.

Звукоизоляция в деревянном строительстве, ударный шум и др.

Оптимальная изоляция от ударного и воздушного шума в деревянном строительстве

Акустический дизайн здания, ориентированный на удовлетворенных пользователей, является лучшим вложением в стабильность стоимости. Lignotrend стремится удовлетворить самые высокие требования к комфорту с помощью компонентов для потолка, крыши и стен. Решения оптимизированы таким образом, что высокая эстетика дизайна возможна с видимыми поверхностями из натурального дерева.

Строительная акустика в деревянном строительстве: эффективное подавление шума

Комфортная звукоизоляция с помощью LIGNO® CLT

За последние годы требования пользователей к комфорту в отношении звукоизоляции в целом возросли. Поскольку значения DIN соответствуют только минимальным требованиям, Lignotrend уже адаптировала свои составные надстройки в соответствии с улучшенными стандартами защиты от шума.

В качестве целевых значений подходят уровни звукоизоляции из директивы «Звукоизоляция в деревянном строительстве: принципы и предварительные измерения», опубликованной Информационной службой по дереву:


• BASIS как минимальное требование в соответствии с DIN 4109,
• BASIS+ для повышенной звукоизоляции и
• KOMFORT, наивысший уровень, включающий чувствительные частотные диапазоны Звукоизоляционные способности своих потолков, крыш и стен Lignotrend ориентируется на уровень KOMFORT и стремится достичь соответствующих значений. Таким образом, высококачественная деревянная архитектура может также обеспечить наилучшую звукоизоляцию.

  Плиты перекрытий из LIGNO®

  Качество тишины даже без штукатурки

  Повышенная звукоизоляция за счет видимого дерева

  Важно для дизайна: Лигнотренд достигает оптимального качества звукоизоляции без обшивки перекрытий кросс-ламинированных деревянных потолков!

  В других методах деревянного строительства используется облицовка стен и потолков гипсокартоном для улучшения звукоизоляции. Компоненты из LIGNO ^® , наоборот, достигают оптимальных показателей звукоизоляции даже с обработанными поверхностями из натурального дерева – закрытыми по всей поверхности или со звукопоглощающими полосами.

  Звукоизоляция на всех соответствующих частотах

  Структурные потолки: улучшают изоляцию ударного звука, предотвращают шум при ходьбе

  Компоненты для разделительных потолков из LIGNO сконструированы таким образом, что особенно эффективно предотвращается передача ударного звука. В лаборатории был протестирован ряд различных надстроек – в частности, с оптимизацией значимого значения адаптации спектра C _I .

  В процессе разработки Л _n,w значений до 37 дБ для уровня ударного шума. С одной стороны, это дает достаточные резервы для дополнений к вторичным путям звука, которые необходимо учитывать при расчете прогноза звукоизоляции. Таким образом, могут быть выполнены повышенные требования согласно DIN 4109-5:2020 к потолкам между разными квартирами и рабочими зонами. С другой стороны, приглушенные урчащие шумы при ходьбе в диапазоне частот от 50 до 100 Гц также эффективно подавляются. Потолки Lignotrend также могут достигать последних целевых значений суммарного значения 9.0148 L _n,w + C _I,50-2500 , что актуально для этого.

  Повышению изоляции ударного звука в потолочных конструкциях способствуют два основных механизма: С одной стороны, элементы каналов в необработанном потолке нагружаются на строительной площадке (обычно с насыпным известняково-гравийным заполнителем) таким образом, чтобы обеспечить благоприятное соотношение создается масса на жесткость: 100-150 кг щебня на м² считаются благоприятным порядком. С другой стороны, на потолочные элементы уложена оптимизированная несвязанная надстройка из панелей распределения нагрузки и звукоизоляции, стяжки и напольного покрытия .

  Плиты перекрытий из LIGNO®

  Предотвращение передачи шума между жилыми помещениями

  Несущие перегородки

  Компоненты внутренних стен Lignotrend адаптируются к требованиям звукоизоляции здания в соответствии с монтажной ситуацией, напр. оштукатуриванием с двух сторон, с облицовкой деревом с одной стороны или, при соответственно повышенных требованиях, с раздельной облицовкой и обшивкой. В зависимости от желаемого дизайна возможна высококачественная видимая деревянная поверхность – закрытая или с акустически активной, профилированной деревянной поверхностью.

  Надстройки из различных компонентов для стен из массивной древесины предварительно определены и протестированы в лаборатории на предмет повышенных требований к звукоизоляции.

  Оптимизированные компоненты препятствуют проникновению внешних шумов

  Наружные стены, элементы крыши

  Принцип многослойной конструкции стен из LIGNO® также делает звукоизоляцию особенно надежной. Lignotrend также определил надстройки для наружных стен и компонентов крыши и провел их испытания в лаборатории. С ними надежно гарантируется высочайшее качество звукоизоляции на строительной площадке.

  Кровельные конструкции из LIGNO®

  Надежные прогностические значения для планирования звукоизоляции

  Учитывать также пути вторичного звука звуковые пути для комбинации со стенами из массивной древесины и деревянного каркаса.

  Если стеновые или коробчатые элементы CLT расположены продольно над внутренней стеной с повышенной звукоизоляцией, опорная деталь может быть адаптирована соответствующим образом. Lignotrend разработала для этого стандартные решения.

  Сертификаты испытаний

  Креативность в древесине: видимая. Звуковой. Tangible

  Информационный бюллетень — будьте в курсе!

  Комментарии

  Я согласен на хранение предоставленных данных в соответствии с политикой конфиденциальности Lignotrend. *

  Наши следующие события

  Посмотреть все

  Анализ звукоизоляции в традиционном деревянном архитектурном здании гостиницы | Extrica

  К. Неринг, Б. Зиарко и К. Стыпула, «Анализ акустической изоляции в традиционном деревянном архитектурном здании гостиницы», Журнал измерений в технике , Vol. 2019. Т. 7, № 1. С. 34–39. https://doi.org/10.21595/jme.2019.20448

  • Рис
  • Бибтекс
  • IEEE
  • Чикаго

  TY – ЖУР ДО – 10.21595/jme.2019.20448 УР – https://doi.org/10.21595/jme.2019.20448 TI – Анализ акустической изоляции в гостиничном здании традиционной деревянной архитектуры T2 – Журнал измерений в технике AU – Неринг, Кшиштоф AU – Зиарко, Бартломей AU – Стыпула, Кшиштоф ПГ – 2019 ДА – 31. 03.2019 ПБ – JVE International Ltd. СП – 34-39 ИС – 1 ВЛ – 7 СН – 2335-2124 СН – 2424-4635 Скорая помощь –

  @статья{Nering_2019, дои = {10.21595/jme.2019.20448}, URL = {https://doi.org/10.21595/jme.2019.20448}, год = 2019, месяц = ​​{март}, издатель = {{JVE} International Ltd.}, громкость = {7}, число = {1}, страницы = {34–39}, автор = {Кшиштоф Неринг и Барт{\l}омей Зиарко и Кшиштоф Стыпу{\l}а}, title = {Анализ звукоизоляции в традиционном деревянном архитектурном здании гостиницы}, journal = {Журнал измерений в технике} }

  [1]К. Неринг, Б. Зиарко и К. Стыпула, «Анализ акустической изоляции в гостиничном здании традиционной деревянной архитектуры», Журнал измерений в технике, том. 7, нет. 1, стр. 34–39., март 2019 г., doi: 10.21595/jme.2019.20448.

  Неринг, Кшиштоф, Бартломей Зиарко и Кшиштоф Стыпула. «Анализ акустической изоляции в гостиничном здании с традиционной деревянной архитектурой». Журнал измерений в технике 7, вып. 1 (31 марта 2019 г.): 34–39. https://doi. org/10.21595/jme.2019.20448.

  Содержание Скачать PDFСсылки

  Процитировать эту статью

  Просмотров 303

  Чтение 138

  Загрузки 1465

  Основные цитаты WoS 0

  Ссылки на перекрестные ссылки 0

  22 октября 2022 г. в Дубай, Объединенные Арабские Эмираты

  18 ноября 2022 г. в Решица, Румыния

  12-13 декабря 2022 г. в Удайпур, Индия

  www.jveconferences.com

  Аннотация.

  В данном документе представлена ​​оценка виброакустических требований в контексте изоляции ударного и воздушного шума в гостиничном здании. Это здание представляет собой традиционную деревянную архитектуру юга Польши. Подобные сооружения можно найти по всей Европе в горных районах. В связи с тем, что мало информации об акустических условиях таких зданий, в данной статье приведены измеренные значения звукоизоляции типовых решений, используемых в этой архитектуре. Чтобы определить, выполняются ли требования действующего польского стандарта PN-B-02151-03:2015 для гостиничных зданий, были измерены уровень ударного шума и звукоизоляция репрезентативных перегородок. Замеры, проведенные в представленном здании, выявили проблемы, связанные с недостаточной звукоизоляцией внутренних перегородок – деревянных бревенчатых стен. Из-за малой массы и, упрощенно говоря, однородной структуры звукоизоляция далека от требований. Учитывая наличие деревянного перекрытия и железобетонных перекрытий в гостиничном здании, требования по уровню ударного шума и изоляции воздушного шума соблюдены. Решение слабых акустических условий стен предлагается в виде гипсокартонной пристенки с минеральной ватой внутри.

  Ключевые слова: звукоизоляция, виброакустический комфорт, традиционная деревянная архитектура.

  1. Введение

  Комфорт — это очень субъективный вопрос. Во-первых, перед обсуждением необходимо указать, что означает комфорт. От имени этого документа комфорт определяется как выполнение заданных требований стандартов с использованием единых количественных показателей (SNQ). Вступая в дискуссию об акустических требованиях к жилым помещениям и гостиницам, стоит отметить, что применяемые (SNQ) обоснованы в научном сообществе [1-3] для изоляции воздушного звука и [4-6] для уровня ударного шума. В целом, при измерении изоляции воздушного шума измеряется разница уровней, а с учетом уровня ударного шума измеряется только уровень звука от удара.

  2. Описание здания

  Здание, представленное на рис. 1(а) и рис. 2, выполняет функцию гостиницы и расположено в г. Закопане в Польше. Это хороший пример исторической деревянной архитектуры в «закопанском стиле», очень характерном для региона Подгале в Польше. Здание было построено из двух частей, первая из которых была построена в 1905 году в основном как деревянная конструкция (верхняя часть рис. 1(б)), а вторая позже была построена из бетона и кирпичной конструкции (нижняя часть рис. 1(б). б)). Описываемое здание станет предметом проекта ревитализации, который включает обновление уникальной архитектуры здания таким образом, чтобы оно сохранило свой первоначальный характер, а также соответствовало современным требованиям, в том числе в области акустики. Поэтому наибольшее внимание при акустических измерениях было направлено на деревянные потолки и стены. Потолок в старой части здания представляет собой традиционную систему перекрытий с деревянным каркасом и балками перекрытий (рис. 2(а)). Наружные стены в исторической части возведены из бревенчатых стен (рис. 2(б)).

  Проблема звукоизоляции деревянных конструкций хорошо изучена в современных решениях, но не в традиционных зданиях. Легкие деревянные строительные системы, как правило, имеют плохую звукоизоляцию, а из-за отсутствия надежных математических моделей, которые могли бы предсказать уровни ударного шума, новые конструкции в значительной степени основаны на предыдущих экспериментах и ​​измерениях [7]. Для улучшения теплоизоляции могут быть использованы композитные решения, подвесные потолки или плавающие полы, но эти решения не гарантируют выполнение требований [4, 8]. Базовые решения типового деревянного перекрытия из клееного деревянного бруса со сплошным деревянным настилом, как правило, не удовлетворяют требованиям по уровню ударного шума и изоляции воздушного шума. Учитывая испытываемое здание, на момент его возведения требований к акустике вообще не было. Цель этой статьи — открыть дискуссию об акустических условиях в традиционных деревянных конструкциях, оценить существующее состояние и проверить, соответствует ли существующее здание текущим акустическим требованиям. Второстепенная цель заключалась в том, чтобы сравнить решения полов, присутствующих в старой части (деревянный пол) и новой части (железобетонный пол), чтобы проверить, был ли какой-либо прогресс в течение многих лет с учетом акустических условий.

  Рис. 1. а) Фасад оцениваемого здания, б) план оцениваемого здания

  а)

  б)

  Рис. 2. а) Фрагмент деревянного пола, б) наружная бревенчатая стена деталь

  а)

  б)

  2.1. Методика измерения

  Измерение изоляции воздушного шума проводилось в соответствии с инструкциями, приведенными в стандарте [9]. Для каждой из двух одиночных позиций громкоговорителей в излучающей комнате были выполнены две сканированные вручную позиции микрофона в приемной комнате и излучающей комнате с круговым путем для каждой измеряемой перегородки. Время усреднения для каждого положения микрофона составляло 30 с. Расчет изоляции воздушного шума производился с использованием [10] рекомендаций по взвешенному показателю снижения кажущегося шума Rw’ с соответствующими условиями спектральной адаптации C и Ctr. В польских требованиях к изоляции воздушного шума в зданиях [11] параметр, используемый для описания звукоизоляции перегородки RA1′, задается формулой. (1). Индекс RA1′ применяется, когда шум загрузки представляет собой человеческий шум:

  (1)

  RA1’=Rw’+C.

  Измерение изоляции от ударного шума проводилось согласно описанию [12]. Для каждой из шести позиций постукивающей машины в излучающей комнате выполнялось одно сканируемое вручную положение микрофона в приемной комнате. Время усреднения для каждого положения микрофона составляло 30 с. Расчет изоляции воздушного шума производился по инструкции [13]. Для оценки акустических условий перегородки с учетом изоляции ударного звука рассчитывается уровень ударного звука. Важно отметить, что в отличие от воздушной шумоизоляции рассчитывается не индекс снижения, а уровень звука. Таким образом, предельные значения для перегородок, указанные в [11], являются не наименьшими, а максимально допустимыми. Кроме того, в отношении уровня ударного шума не учитываются условия адаптации. Для демонстрации идеи, связанной с расчетом акустических параметров, приведены формулы для коэффициента ослабления кажущегося шума (уравнение (2)) из [10] и для нормированного уровня ударного звука (уравнение (3)) из [12].

  Изоляция воздушного шума:

  (2)

  Rw’=L1-L2+10log10⁡SA,

  где: L1 – средний уровень звука в излучающем помещении [дБ], L2 – средний уровень звука в принимающем помещении [дБ ], S – площадь исследуемого образца [м ² ].

  Уровень ударного шума:

  (3)

  Ln’=Li+10log10⁡AA0,

  где: Li – давление ударного звука [дБ], A – эквивалентная площадь поглощения [м ² ], A0= 10 м ² – ссылка A.

  Эквивалентная площадь поглощения по уравнению (4):

  (4)

  A=0,16VT,

  где: V – объем приемного помещения [м ³ ], T – время реверберации в приемном помещении [с].

  Для каждого измерения акустического параметра уровень фонового шума был получен с использованием одного и того же пути сканирования вручную и времени усреднения 30 с из-за небольших изменений уровня фонового шума.

  3. Результаты измерения

  Ниже, в Таблице 1 и Таблице 2, приведены результаты проведенного измерения. В процессе измерений было испытано 8 перегородок на изоляцию от воздушного шума и 4 перегородки на уровень ударного шума. Испытания проводились – в основном – для перегородок с высшими требованиями стандарта [11] – перегородок между гостиничными номерами. На рис. 3(а) и рис. 3(б) представлена ​​одна из испытанных перегородок (деревянная бревенчатая стена).

  Рис. 3. а) Помещение 2.6 с оборудованием для измерения изоляции воздушного шума, б) план испытаний перегородки между 206/203 (А5) и полом 206/101 (А6)

  а)

  б)

  Таблица 1. Результаты измерения звуковой изоляции с воздухом с требованиями к польскому стандарту [11]

  0.00030002 50

  Зона

  Комната

  Тип

  Тип

  9 9

  Required airborne sound insulation [11]

  Fulfilled

  Emitting

  Receiving

  R’w [dB]

  R’A1 [dB]

  R’A2 [dB]

  R’A1 [dB]

  –

  A1

  3.9 hotel room

  3.8 hotel room

  Timber log wall (20 cm)

  33

  32

  29

  45

  No

  A2

  3. 9 hotel room

  3.11 Ванная комната

  Бревенчатый бревенчатый бревенчатый0514 50

  No

  A3

  3.9 hotel room

  2.3 hotel room

  Timber floor (38 cm)

  52

  50

  45

  50

  Yes

  A4

  3.9 hotel room

  2.6 hotel room

  Timber floor (38 cm)

  53

  50

  46

  50

  Yes

  A5

  2.6 hotel room

  2.3 hotel room

  Timber log wall (30 cm) with timber door

  33

  32

  30

  45

  No

  A6

  2. 6 hotel room

  1.1 kitchen

  Steel joists floor

  63

  61

  56

  –

  –

  A7

  3.17.0514 Reinforced concrete floor (17 cm)

  54

  53

  48

  50

  Yes

  A8

  3.17 hotel room

  2,17 Отель номера

  Железного бетонного пола (17 см)

  53

  51

  47

  47

  47

  47

  47

  Да

  С учетом изоляции воздушного шума 5 из 8 испытанных перегородок выполнили требования [11], что дает 63 % правильности. Никакие требования к перегородкам не предполагались выполненными по определению. Перегородки между помещениями 3.9/3.8 и 3.9/3.11 были аналогичны по конструкции, но перегородка 3.9/3.11 имела дополнительный слой керамической плитки. Стоит отметить, что увеличение массы перегородки увеличивает изоляцию от воздушного шума. Этот эффект описывается как закон масс и приводится в [14]. Прогнозируемые значения с использованием закона масс RA1’= 36 дБ для 3,9/3,8 и RA1’= 44 дБ для 3,9/3,11. разница между измерениями составляет 4 дБ и 2 дБ соответственно. Размеры приемного помещения и звукопоглощение были одинаковыми. причина, по которой результаты были разными, вероятно, заключалась в разной величине фланговой передачи звука. передача бокового звука при расчете не учитывается.

  Для деревянного пола в 3.9/2.3 и 3.9/2.6 результаты были стабильными, поэтому структурная система может быть похожей. Также соблюдены требования к этому полу. Закон масс для деревянного пола трудно рассматривать, потому что такая структура может напоминать скорее систему масса-пружина-масса или даже более сложную структуру с различными типами разрывов, чем простую однородную систему. Поэтому не выполняется допущение закона масс – перегородка должна быть однородным одностворчатым элементом, но к поверхностной массе элемента могут быть добавлены прочно прикрепленные штукатурки и поверхностные элементы [14].

  Деревянная стена с дверями не соответствует требованиям стандарта [11]. Используя закон масс, звукоизоляция оценивается как RA1’= 38 дБ. Необходимо принять во внимание два момента, объясняющих, почему происходит значительное снижение звукоизоляции. конечно, первая — это фланговая передача звука, так как она происходит в каждой перегородке между помещениями и не предсказывается законом масс. вторая дверь между комнатами. Он имеет не только меньшую массу, но и утечку воздуха, что позволяет легко передавать акустическую энергию.

  Пол со стальными балками между 2,6/1,1 имеет самый высокий показатель звукоизоляции в целом. Трудно сказать, имеет ли эта система достаточную массу для получения надлежащей звукоизоляции или правильно настроенный деревянный настил как резонансная система, подобно плавающему полу (например, балочный пол).

  Наконец, бетонный пол между 3.17/4.8 и 3.17/2.17 дает достаточно стабильные результаты. Оба раздела соответствуют требованиям. Эту перегородку можно рассматривать по закону масс, поскольку отделочный слой прочно связан со структурой. Система имеет достаточную массу для обеспечения звукоизоляции в соответствии с требованиями. расчет выполнить не удалось из-за отсутствия информации о толщине несущего перекрытия.

  Table 2. Results of impact sound level measurement with requirements of polish standard [11]

  Zone	Room		Partition type	Impact sound level	Требуемый уровень ударного шума [11]	Выполнено
  	Излучающее	Принимающее		‘nw 0546 [dB]	L’nw [dB]	–
  U1	3. 9 hotel room	2.3 hotel room	Timber floor with finishing layers (parquet) (38 cm)	51	58	Yes
  U2	3.9 hotel room	2.6 hotel room	Timber floor with finishing layers (parquet) (38 cm)	49	58	Yes
  U3	2.6 hotel room	1.1 kitchen	Steel joists floor with finishing layers (parquet) (17 cm)	48	–	–
  U4	4.8 Номер отеля	3.17.

  При измерении уровня ударного шума 3 из 4 испытанных перегородок выполнили требования [11], что дает 75 % правильности. Структура деревянного пола с паркетом в качестве отделочного слоя соответствовала требованиям, давая достаточно стабильные результаты для перегородок между двумя 3,9/2.3 и 3.9/2.6. как было сказано ранее, этот пол представляет собой более сложную конструкцию с различными неоднородностями, в результате чего увеличиваются потери акустической энергии удара на распространение. аналогичный случай касается стального балочного перекрытия между 2,6/1,1 и деревянным настилом (вероятно, балочным перекрытием). Деревянный пол действует как поглотитель энергии удара. Бетонный пол между 4,8/3,17 имеет деревянные панели, соединенные с конструкцией. Поглотитель энергии удара отсутствует, как в испытанном деревянном перекрытии, поэтому уровень ударного шума данной перегородки не соответствует требованиям.

  4. Выводы

  На основании результатов измерений можно сделать следующие выводы:

  1) Система деревянного пола с деревянным полом достаточна для обеспечения акустических свойств, требуемых польским стандартом [11].

  2) Железобетонный пол имеет достаточную изоляцию от воздушного шума, но без каких-либо резонансных систем (например, плавающий пол) невозможно выполнить требования по уровню ударного шума.

  3) Несмотря на то, что к стальным балкам не предъявляются стандартные требования, они обладают лучшими акустическими параметрами.

  4) Деревянные стены слишком легкие для обеспечения надлежащей звукоизоляции.

  Для обеспечения достаточных акустических параметров для перегородок, которые не соответствуют требованиям, могут быть выполнены следующие действия:

  1) Для деревянной стены могут быть добавлены дополнительные слои тяжелого материала. Это создает проблему мертвого веса для конструкции, поэтому предельные состояния конструкции не могут быть соблюдены.

  2) Другим предложением для деревянной стены является обеспечение дополнительных слоев, например, двойного гипсокартона с минеральной ватой и воздушным зазором между деревянной стеной и доской. Он создает систему масса-пружина-масса, снижающую первую резонансную частоту, что приводит к увеличению звукоизоляции.

  3) Для бетонного пола можно использовать систему плавающего пола с надлежащим упругим слоем и балластом (стяжкой).

  На примере этого образцового гостиничного здания можно констатировать, что деревянные конструкции, возведенные по аналогичной системе в начале 20 века, на удивление хорошо отвечают акустическим требованиям. Единственная проблема – изоляция деревянных стен от воздушного шума из-за его малой массы.

  5. Дальнейшие исследования

  На основе детальной акустической оценки изоляции перегородок можно найти корреляции между уровнем ударного шума или звукоизоляцией воздушного шума с величинами вибрационного комфорта типа 1/3 октавы aRMS или VDV [15] на основе резонанса частоты и частота совпадений разбиения [16]. Дальнейшие исследования будут заключаться в дополнительных измерениях влияния вибрации на организм человека и звукоизоляции испытуемой перегородки.

  Ссылки

  1. Кюллияйнен М., Такала Дж. , Олива Д., Хонгисто В. Обоснование стандартизированных различий уровней в оценках звукоизоляции между жилыми помещениями. Прикладная акустика, Vol. 102, 2016, с. 12-18. [Издатель]
  2. Хонгисто В., Олива Д., Керянен Дж. Субъективная и объективная оценка изоляции воздушного шума – живые звуки. Acta Acustica United Acustica, Vol. 100, 2014, с. 848-863. [Издатель]
  3. Виттсток В. о неопределенности одночисловых величин для оценки изоляции воздушного шума. Acta Acustica United Acustica, Vol. 96, 2007, с. 375-386. [Поиск перекрестной ссылки]
  4. Каниато М. М., Беттарелло Ф., Фаусти П., Ферлуга А., Марсич Л., Шмид К. Ударный звук деревянных полов в устойчивых зданиях. Строительство и окружающая среда, Vol. 120, 2017, с. 110-122. [Издатель]
  5. Барух К., Шелонг А., Рубаха Ю., Халон К. Инженерный метод измерения снижения ударного шума за счет мягких покрытий на тяжелых полах. Прикладная акустика, Vol. 142, 2018, с. 18-28. [Издатель]
  6. Брунског Дж., Хаммер П. Взаимодействие между машиной для врезки ISO и легкими полами. Acta Acustica объединилась с Acustica, Vol. 89, 2003, с. 296-308. [Поиск перекрестной ссылки]
  7. Ljunggren F., Ågren A. Возможные решения для улучшения звуковых характеристик легких многоэтажных деревянных зданий, основанных на объеме. Прикладная акустика, Vol. 72, 2011, с. 231-240. [Издатель]
  8. Мартинс К., Сантос П., Алмейда П., Годиньо Л., Диаш А. Акустические характеристики деревянных и деревобетонных полов. Строительство и строительные материалы, Vol. 101, 2015, с. 684-691. [Издатель]
  9. ISO 16283-1:2014 Акустика. Полевые измерения звукоизоляции зданий и строительных элементов. Часть 1. Изоляция воздушного звука, 2014 г. [Поиск перекрестной ссылки]
  10. ISO 717-1:2013 Акустика. Оценка звукоизоляции зданий и строительных элементов. Часть 1. Изоляция воздушного звука, 2013 г. [Поиск перекрестной ссылки]
  11. PN-B-02151-3:2015-10 Акустика зданий – Защита от шума в зданиях – Часть 3: Требования к звукоизоляции перегородок в зданиях, 2018 г. (на польском языке). [Поиск перекрестной ссылки]
  12. ISO 140-7:1998 Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 7. Полевые измерения звукоизоляции полов, 1998 г. [Поиск перекрестной ссылки]
  13. ISO 717-2:2013 Акустика. Оценка звукоизоляции зданий и строительных элементов. Часть 2. Изоляция ударного шума, 2013 г. [Поиск перекрестной ссылки]
  14. EN 12354-1:2000 Акустика зданий. Оценка акустических характеристик зданий по характеристикам элементов. Часть 1. Изоляция воздушного звука между помещениями, 2000 г. [Поиск перекрестной ссылки]
  15. Coquel G. , Fillol C. Анализ уровней наземного шума и вибрации, создаваемых автобусами. Procedia Engineering, Vol. 199, 2017, с. 2699-2704. [Издатель]
  16. Nurzyński J. Коэффициент звукового излучения стен из гипсокартона. Документы строительного научно-исследовательского института, Vol. 145, 2006, с. 55-71, (на польском языке). [Поиск перекрестной ссылки]

  Этот веб-сайт использует файлы cookie, чтобы обеспечить вам максимальное удобство пользования нашим веб-сайтом. Узнать больше

  JVE Journals переименовывается в Extrica

  Вдохновленные инновациями прошлого века и стремительным ростом в последние годы, мы совершенствуемся для повышения качества вашего издательского опыта. с OSB

  Звукоизоляция в деревянном строительстве с OSB

  К сожалению, многие владельцы, строители и архитекторы все еще сомневаются в возможности достижения действительно эффективной звукоизоляции с помощью методов деревянного строительства. Но у них нет абсолютно никаких причин для беспокойства, потому что правда в том, что звукоизоляция вполне осуществима и проста при таком относительно легком подходе к строительству. Даже самые строгие требования по шумоподавлению могут быть легко выполнены. В этой статье мы объясним, почему это так хорошо работает с ОСБ SWISS KRONO и подобными материалами. Они не только соответствуют, но и значительно превышают минимальные требования, предусмотренные соответствующим стандартом DIN 4109.– Звукоизоляция в зданиях. Уровни шумоподавления, достигаемые с помощью SWISS KRONO OSB, являются проверенными фактами.

  Выбранные минимальные и целевые значения для звукоизоляции

  Источник: INFORMATIONSDIENST HOLZ, «Звукоизоляция в деревянном строительстве — основы и предварительные измерения», стр. 9

  Проверенный подход заключается в определении целевых значений для звука изоляции, которые находятся в пределах достижимого диапазона для выбранного метода строительства. INFORMATIONSDIENST HOLZ рекомендует следующие целевые значения в своей публикации «Звукоизоляция в деревянном строительстве — основы и предварительные измерения»:

  Источник: INFORMATIONSDIENST HOLZ, «Звукоизоляция в деревянном строительстве – основы и предварительные замеры», стр. 13

  Архитекторы и проектировщики должны начать с разговора с клиентами, чтобы выяснить, насколько важна для них звукоизоляция и нужно ли делать определенные помещения специально. изолированы для минимизации шума. Затем эти требования также должны быть включены в контракт, чтобы обеспечить учет особых пожеланий при составлении планов.

  Достижение хорошей звукоизоляции зависит не только от тщательного планирования, но и от выбора и профессионального монтажа подходящих продуктов. Помимо прочего, очень важно блокировать вторичные пути передачи звука, например, там, где лестница встречается со стеной, через водопровод и т. д.

  Высокая объемная плотность: основа хорошей звукоизоляции

  Строительные материалы с высокой объемной плотностью хорошо подходят для выполнения требований по звукоизоляции. SWISS KRONO OSB/3 имеет насыпную плотность не менее 600 кг/м ³ , SWISS KRONO OSB/4 не менее 620 кг/м ³ , а SWISS KRONO MAGNUM BOARD® OSB даже 640 кг/м ³ . Значение 600 кг/м ³ является обязательным для этих инженерных древесных материалов, и SWISS KRONO OSB легко преодолевает это препятствие.

  Системные модули SWISS KRONO с проверенными значениями шумоподавления

  Чтобы сделать работу проектировщиков, архитекторов и строителей из дерева еще проще, SWISS KRONO разработала стеновые и потолочные модули, которые обеспечивают требуемые значения, в большинстве случаев с большим отрывом. Речь идет не только о большой массе, но и, что особенно важно, об интеллектуальном структурировании и точном выполнении этих модулей. Многие из них имеют проверенные значения звукоизоляции. Вот несколько примеров:

  Стены для вечеринок

  DIN 4109-1 требует, чтобы стены, разделяющие здания, ослабляли воздушный шум не менее чем на 53 дБ. Это достигается с помощью различных модулей, включающих строительную систему из массивной древесины SWISS KRONO MAGNUM BOARD® OSB. Стена для вечеринок толщиной 558 мм, например, снижает уровень шума не менее чем на 67 дБ, обеспечивая превосходные результаты.

  Модуль толщиной 615 мм достигает даже 83 дБ, что делает его гораздо более эффективным для снижения шума. Он также превышает значение адаптации спектра для транспортного шума (76 дБ).

  Наружные стены

  Различные модули для наружных стен также демонстрируют выдающиеся показатели звукоизоляции, достигаемые с помощью SWISS KRONO MAGNUM BOARD® OSB. Например, стена толщиной 325 мм поглощает звук с коэффициентом звукоизоляции (R _w ) 65 дБ.

  Внутренние стены

  Звукоизоляция особенно важна в многоквартирных домах. В квартирах и между квартирами могут возникать звуки различной интенсивности, вызванные, например, игрой детей, игрой на музыкальных инструментах или лаем собак. В этих условиях особенно важно обеспечить эффективную изоляцию. SWISS KRONO протестировала различные настенные модули, чтобы убедиться, что они соответствуют самым высоким требованиям.

  Потолки

  Ударный шум также играет роль, когда речь идет о потолках. Для этого SWISS KRONO протестировала различные модули. Например, правильно структурированный потолок толщиной 175 мм, содержащий OSB SWISS KRONO MAGNUM BOARD®, снижает воздушный шум (R _w ) на 73 дБ и ударный звук (L _n,w ) на 43 дБ.

  Потолочные модули с хорошей звукоизоляцией также могут быть изготовлены из SWISS KRONO OSB/3:

  Принципы многослойных конструкций

  Хорошая звукоизоляция — это совокупность многих деталей, которые необходимо учитывать. Даже самая лучшая структура не будет работать должным образом, если она выполнена небрежно. Поэтому важно соблюдать следующие правила:

  • Избегайте акустических мостов, которые могут передавать звук между конструкциями.
  • Уменьшение распространения звука через боковые конструкции.
  • Убедитесь, что соединения между конструкциями выполнены правильно.

  SWISS KRONO PLANNING: Найдите подходящие модули в этом инструменте

  На сайте Timberplanner.com доступно более 300 различных модулей, более 130 из которых включают MAGNUM BOARD® OSB. Вы можете отфильтровать их на основе требований по звукоизоляции и противопожарной защите в разных землях Германии, воспользоваться инструментами планирования влаго- и теплоизоляции и рассчитать несущую способность стен. Модули содержат текстовые описания и могут быть загружены в формате IFC4 для редактирования в программах САПР. Вы можете сохранить подборку модулей в своем личном профиле и использовать их для других целей. Этот бесценный инструмент помогает планировщикам и архитекторам находить правильные модули для своих проектов, отвечающие всем требованиям и пожеланиям.

  Деятельность по звукоизоляции

  Помимо проведения собственных испытаний, в SWISS KRONO мы также участвуем в проекте звукоизоляции швейцарского торгового журнала Lignum и испытаниях звукоизоляции совместно с Wolf Bavaria. Мы полностью осознаем огромную важность эффективной звукоизоляции и поэтому стремимся обеспечить наилучшие условия в деревянном строительстве.

  CE Center – Оптимизация акустических характеристик деревянных зданий

  Этот тест больше не доступен для кредита

  Стандарты акустики и экологического строительства

  Сертификаты экологического строительства, такие как LEED, начинают более активно включать акустику. LEED v4 «Проектирование и строительство зданий» (BD+C) и «Дизайн интерьера и строительство» (ID+C) касаются акустики в рамках категории «Качество внутренней среды (EQ): акустические характеристики». Этот кредит направлен на предоставление рабочих мест и классных комнат, которые способствуют благополучию, производительности и общению пассажиров за счет эффективного акустического дизайна. В рамках BD+C доступно от одного до двух баллов в зависимости от того, применяется ли оно к новому строительству, школам, центрам обработки данных, складским и распределительным центрам, гостиничному бизнесу или здравоохранению (1–2 балла). Два балла доступны в ID+C Commercial Interiors или ID+C Hospitality. Некоторые из соображений, в зависимости от сертификации, которую запрашивает проект, включают шум ОВКВ, передачу звука, конфиденциальность речи и звукоизоляцию, фоновый шум, акустическую отделку и внешний шум на объекте, требования к времени реверберации, звукоусиление и системы маскировки. Древесина может способствовать оптимальным акустическим характеристикам и может помочь проектам заработать баллы в категории «Качество внутренней среды».

  Источник: Справочник CLT

  Контрольный список фланговых путей.

  Калифорнийские стандарты экологического строительства предписывают обязательный акустический контроль для некоторых строительных элементов. К ним относятся поддержание уровня шума на площадке на уровне эквивалентного уровня местного шума (CNEL) 65 дБ или выше в пределах шумового контура аэропорта, а также стеновые и потолочные конструкции с совокупным рейтингом STC не менее 50 и наружные окна с минимальным STC. 40. Существуют также коэффициенты производительности, гласящие, что стены и перекрытия, разделяющие жилые помещения и жилые помещения и общественные места, должны иметь STC не менее 40, а стены и своды-потолок должны быть сконструированы таким образом, чтобы обеспечивать внутренний шум. окружающая среда, относящаяся к внешним источникам, не превышающая почасовой эквивалентный уровень шума (Leq -1Hr) 50 дБА (децибелы, взвешенные по шкале А) в жилых помещениях в течение любого часа работы. Также предлагаются добровольные меры, например, максимальный фоновый уровень в школах составляет 45 дБ (из-за шума HVAC).

  Основы звукоизоляции

  При акустическом проектировании учитывается ряд факторов, в том числе расположение и ориентация здания, а также изоляция или разделение шумообразующих функций и строительных элементов. По данным IRC, наиболее важными факторами, влияющими на звукоизоляцию стен и полов/потолков, являются следующие факторы:

  • Общий вес на единицу площади : Чем тяжелее, тем лучше звукоизоляция, особенно для низкочастотного звука.
  • Жесткость : Чем жестче, тем лучше звукоизоляция. Было замечено, что очень жесткие полы и потолки с деревянными балками обеспечивают лучшую изоляцию низкочастотного ударного звука.
  • Пористость : Чем меньше пор, тем лучше звукоизоляция.
  • Многослойные с воздушным пространством : Чем больше воздушное пространство, тем лучше звукоизоляция.
  • Контакты между слоями : Чем мягче контакты (например, неопреновые изоляторы), тем лучше звукоизоляция.
  • Звукопоглощение : Полезен звукопоглощающий материал в воздушном пространстве полости между слоями.
  • Твердость поверхности пола : Чем тверже поверхность, тем хуже изоляция от ударного звука, особенно при высокочастотном ударном звуке.

  Фланговое распространение

  Фланговое распространение — это распространение звука по путям, отличным от прямого пути через общую стену или пол/потолок. В зданиях всегда присутствует флангирование, позволяющее звуку обходить стену или пол/потолок. Таким образом, высокоэффективная сборка пола/потолка или стены не гарантирует хорошую изоляцию, если не было уделено должного внимания устранению или минимизации боковых путей. Основы флангового контроля заключаются в герметизации проемов, разъединении поверхностей и прекращении конструктивных элементов, если это не влияет на конструктивную безопасность и удобство эксплуатации.

  Типичные боковые пути распространения звука могут включать:

  • Надпотолочные и сквозные (пленум) пространства
  • Через настил пола и пространство между балками пола
  • Через окна и двери
  • Проходные светильники и электрические розетки, выключатели света, телефонные розетки и встраиваемые светильники
  • Общие структурные компоненты здания, такие как доски пола, балки пола, непрерывные перегородки из гипсокартона, сплошные бетонные полы и стены из цементных блоков
  • Стыки по периметру стен и пола, сквозные стыки стен и потолка
  • Сквозные пазы и стыки между стеной и плитой перекрытия над или на стыке наружной стены
  • По краям перегородок через примыкающую стену

  Источник: US CLT Handbook

  Площадь массы некоторых элементов CLT для стен и полов.

  Масса, развязка и воздушное пространство

  У проектировщика есть множество вариантов уменьшения шума, каждый из которых имеет свои преимущества. Масса, развязка и воздушное пространство — вот три основных строительных метода звукоизоляции. Звук проходит через стену, вибрируя стены. Увеличение масса стен здания способствует звукоизоляции. Проще говоря, более тяжелая стена не будет двигаться так же легко, как более легкая стена. Следовательно, стена с большей массой будет проводить меньше звука, чем стена с меньшей массой. Массу можно увеличить за счет нескольких слоев материала, будь то гипсокартон, фанера, легкий бетон или КМУ.

  Звук может распространяться от одной стороны стены к другой через стойки стены, потому что стойки стены действуют как мост, по которому звук вибрирует обе стороны стены. Развязка стенных стоек ограничивает способность звука проходить с одной стороны стены на другую. Низкочастотная развязка может быть достигнута с помощью эластичных каналов, акустических зажимов, неопреновых изоляторов, пружинных изоляторов и независимых шпилек. Преимущества упругих каналов (STC 50) заключаются в том, что они недороги и обеспечивают хорошие акустические характеристики для стен с одной стойкой. Но они легко акустически замыкаются накоротко и имеют низкую несущую способность. Преимущества акустических зажимов (STC 55+) заключаются в том, что они могут быть установлены при модернизации и с меньшим количеством ошибок при установке, они обеспечивают более высокие акустические характеристики для стены с одной стойкой, особенно на низких частотах, и имеют более высокую несущую способность. Но акустические клипсы дороже упругих каналов. Высокочастотное демпфирование может быть достигнуто с помощью акустического мата/подложки.

  В то время как стойки в стене могут увеличить уровень шума, передаваемого между стенами, воздушное пространство в стеновом узле может смягчить передачу шума. При этом деревянное здание с деревянными стойками не так шумно, как полностью стальная или бетонная конструкция. Решение со ступенчатой ​​стойкой (STC 55+) имеет умеренную стоимость и хорошие акустические характеристики, но может быть проблематичным при оценке огнестойкости. Решения с двумя шпильками (STC 55+) обеспечивают высокие акустические характеристики даже на низких частотах. Они пожаробезопасны и обладают высокой несущей способностью. Однако конструкция с двумя шпильками приводит к потере места.

  Потолочные проходы, софиты, розетки и другие проходы могут быть источниками акустических нарушений, и их также следует учитывать.

  Методы борьбы с шумом в деревянных строительных системах

  Древесина, как правило, твердая, плоская и гладкая, что делает ее по своей природе звукоотражающей, со свойствами, подобными системе бетонных плит, поэтому важно контролировать шум и достигать оптимальной акустики с древесиной строительные системы. Самая основная акустическая детализация заключается в том, чтобы всегда обеспечивать изоляцию полости стены или пола/потолка с помощью войлочной изоляции и герметичную герметизацию, что может быть достигнуто путем размещения плиты верхнего слоя под основанием гипсокартона, затирки стыков в углах и лентой или противопожарным герметиком. Все отверстия, встроенные светильники, сантехнические проходы и выпускные коробки должны быть загерметизированы, потому что везде, где может проходить воздух, может распространяться звук.

  Характеристики звукоизоляции полов и стен из CLT без покрытия. В этой таблице представлены измеренные значения STC и IIC для некоторых голых стен и полов CLT в различных лабораториях (сообщено Gagnon and Kouyoumji, 2011), а также значения FSTC и FIIC, измеренные FPInnovations на голых полах и стенах CLT в зданиях CLT (Hu, 2013a). ). Поскольку в результатах полевых испытаний, возможно, присутствовали боковые пути, представленные FSTC и FIIC дают представление о звукоизоляционных характеристиках голых полов и стен CLT в зданиях.

  Воздушный звук может проходить сквозь деревянные системы по двум причинам. Во-первых, материал может не иметь достаточной массы, чтобы уменьшить воздушный шум сам по себе, а также потому, что он состоит из линейных элементов, скрепленных друг с другом механически. Между пластинами в массивных деревянных элементах могут образовываться зазоры, и любой зазор, через который может проходить воздух, также является путем для переносимого по воздуху звука. Соответственно, древесина без обшивки сплошной фанерой или ОСП не обеспечит эффективного затухания воздушного звука. Воздушный звук также распространяется по канавкам на поверхности пиломатериалов, которые могут стать потенциальными путями для переносимого по воздуху звука. Поэтому важно уделять особое внимание деталям интерфейса и при необходимости применять акустические герметики.

  *Пожалуйста, обратитесь к Главе 9 Руководства CLT и Разделу 2.5 Руководства по проектированию и строительству NLT для получения дополнительных указаний по детализации массивной древесины для оптимальной акустики.



  Подпишитесь на Architectural Record.

  Подписаться на Engineering News-Record.

  Первоначально опубликовано в январе 2019 г.

  Как приручить звук с помощью деревянных кессонных потолков

  Последние несколько десятилетий потолок в скромной архитектуре практически не использовался. Дома высокого класса и коммерческие здания были единственным местом, где мы сталкивались с чем-то другим, кроме плоских потолков. В настоящее время многие дизайнеры считают потолок неотъемлемой частью дизайна интерьера. К счастью, вы можете легко и недорого установить отличные потолочные конструкции.

  Независимо от того, думаете ли вы добавить подвесной потолок, кубический потолок или деревянный кессонный потолок, каждый из них способен дать поразительные визуальные результаты. Акустически, однако, они не созданы одинаково. Выбор определенного дизайна не только открывает ваши визуальные возможности, но также может открыть возможность включения звуконепроницаемых потолочных плит, делая комнату более комфортной.

  Один из вариантов, который превосходен как с эстетической, так и с акустической точки зрения, — это кессонные потолки. Давайте посмотрим, почему.

  Что такое кессонные потолки?

  Кессонные потолки существуют уже очень давно. Некоторые данные свидетельствуют о том, что они существуют уже почти 2000 лет. Мы видели архитектуру сундуков во многих частях мира в течение многих периодов времени. Вещи не задерживаются так долго, если они не работают. Есть веские причины, почему они так долго оставались жизнеспособным вариантом.

  Древние греки и римляне строили кессонные потолки, чтобы уменьшить вес каменных потолков, и с тех пор эта техника используется и совершенствуется. Кессонный потолок традиционно строится из деревянных балок или молдингов из твердой древесины, которые пересекают потолок в виде сетки с установленными панелями. Это конструктивно прочно, и это выглядит и звучит хорошо для загрузки.

  Судя по тому, как появилось это название, слово «кессонные» на самом деле означает просто углубление. Это также относится к старым тяжелым сейфам, которые люди использовали для хранения своих ценностей, и кессонный потолок выглядит так, как будто он был построен из многих из этих ящиков. Многие известные особняки и исторические здания имеют сложные кессонные потолки, но до недавнего времени они не использовались в более скромных строительных проектах.

  Современные кессонные потолки легко подвешиваются к Т-образной решетке и предлагаются в различных вариантах: от массива дерева до шпона практически любых пород дерева, какие только можно себе представить. Они также делают доступ к пространству над ветерком, а это означает, что коммунальные работы не наносят никакого ущерба вашему красивому потолку.

  Балки и утопленные части кессонных потолков создают иллюзию высоты потолка и могут зрительно увеличить большинство комнат. Он великолепен в современном дизайне. Соедините это с тем фактом, что материалы стали более доступными, а кессонные потолки переживают возрождение.

  Однако, если вы начинаете с низкими потолками, кессонные потолки не являются хорошей идеей, так как они могут сделать низкие потолки более тесными, чем они есть. Убедитесь, что ваши потолки не ниже 9футов высотой, если вы хотите включить этот стиль.

  Crawford Ceilings

  Если вам интересно, чем кессонные потолки отличаются от потолков Crawford, можете не задаваться вопросом. Это одно и то же. На самом деле потолка Кроуфорда не существует. Это то, что известно как яичная кукуруза. По сути, это означает, что люди неправильно расслышали слово «кофейник» как «Кроуфорд», и этот термин закрепился.

  Локтевые потолки

  Если вы думаете об установке кессонного потолка только с одним углублением, вы на самом деле планируете так называемый подвесной потолок. Лоточные потолки имеют один отступ, а не несколько. Они по-прежнему очень круто выглядят, но имеют более упрощенный дизайн и не дают таких же акустических преимуществ, как кессонные потолки.

  Почему деревянные кессонные потолки являются хорошим выбором для шумоизоляции?

  Чтобы понять, почему деревянные кессонные потолки лучше других вариантов, когда речь идет о контроле звука и снижении шума, мы должны сначала понять, что делает помещения шумными.

  Основы звуковой науки

  Когда звуки воспроизводятся человеческими голосами, шагами или гулким динамиком Bluetooth, звуковые волны излучаются и распространяются по пространству. Когда они достигают наших ушей, эти волны интерпретируются как звуки. Когда они достигают других предметов в комнате, они либо отражаются, либо поглощаются. Фактором, определяющим, поглощаются или отражаются волны, является состав самой поверхности.

  Звуковые волны, ударяющиеся о твердые гладкие поверхности, отражаются. Когда у нас слишком много таких поверхностей, волны отскакивают назад и вызывают эхо и реверберацию. Проще говоря, реверберация — это когда звуковые волны постоянно распространяются по комнате, становясь все громче по мере увеличения количества звуков. Слишком много реверберации, и мы обнаруживаем, что говорим громче, просто чтобы нас услышали, что усугубляет проблему шума.

  На другом конце спектра, когда звуковые волны воздействуют на мягкие пористые поверхности, некоторые из этих волн поглощаются и исключаются из уравнения. Использование в комнате более мягких и пористых материалов поможет предотвратить накопление звуков и эхо в комнате.

  Создание хорошего сочетания звукопоглощающих и звукорассеивающих или рассеивающих материалов — лучший способ добиться приятного естественного звука в вашем помещении.

  Как кессонные потолки влияют на звуковые волны

  Когда мы включаем кессонные потолки в дизайн нашего дома или офиса, мы вводим множество поверхностей, которые рассеивают звуковые волны, поэтому мы не имеем дело с реверберацией. Это не позволяет разговорам других конкурировать с теми, которые мы ведем с человеком за столом.

  Это связано с тем, что конструкция кессонных потолков снижает уровень горизонтального отражения звука, сохраняя при этом качество вертикального отражения звука. Деревянные кессонные потолочные плиты обеспечивают гораздо меньшие участки твердых плоских поверхностей, разделенных балками, чем плоский потолок. Использование более мягких пород дерева повысит способность потолка поглощать звуковые волны, но не так сильно, как использование акустических материалов.

  Кессонные потолки из акустических материалов

  Любой потолок, изготовленный из акустических материалов, будет работать лучше, чем потолок из традиционных материалов. Когда вы начинаете с дизайна, который способствует хорошей акустике, например, кессонные потолки, выбор правильных материалов может сделать их еще более эффективными.

  Современные деревянные кессонные потолочные панели могут поглощать гораздо больше звука, чем панели прошлого. Акустические панели с множеством микроперфораций и звукопоглощающими материалами подложки поглощают большое количество звуковых волн и даже снижают вероятность передачи звука между несколькими уровнями конструкции.

  Они могут настолько улучшить звук в комнате, что гости, возможно, даже прокомментируют качество звука, которое чаще всего остается незамеченным. Внимание к этой детали делает все более комфортным, а мероприятия более приятными.

  Выбор типа кессонных потолков

  Если вы решили, что вам нравится идея кессонных потолков, вы должны выяснить, каковы ваши предпочтения относительно стиля и конфигурации. Вы хотите несколько больших углублений или много маленьких? Кроме того, вы хотите использовать сложные деревянные балки или более чистые формы и прямые линии? Внешний вид, которого вы достигнете, будет во многом зависеть от количества и разнообразия линий, с которыми вы работаете.

  В наши дни возможности так безграничны. Вы можете добиться почти подавляющего количества эффектов. Ваш выбор должен в конечном итоге сводиться к архитектурному стилю вашего дома, а также к стилю оформления интерьера.

  Традиционный

  Потолок с меньшими углублениями, который также иногда называют деревянным вафельным потолком из-за его сходства с едой для завтрака, придаст вам более классический вид. Он также обеспечивает больше акустических преимуществ, чем те, что имеют большие сечения, поскольку рассеивает больше звуковых волн.

  Выбор более интересных и замысловатых рисунков на панелях и лепных украшениях также придаст вам более традиционный вид. Это может включать в себя все, от отделки до пород дерева и волокон, до типа лепного украшения, используемого на ваших балках.

  Модерн

  Деревянные кессонные потолки с большими секциями прекрасно сочетаются с современным декором. Они не так хороши с акустической точки зрения, но они менее заняты на вид и поддаются простоте, популярной в современной архитектуре и декоре.
