Ижевский завод пластмасс по производству полимерного сырья в 1970 годах, планировался как оборонный завод, но с годами завод не раз становился площадкой для внедрения новейших технологий.

Сегодня на заводе изготавливаются материалы «Изолон» и «Этафом», производимые методом прямой экструзии, предназначенные для строительства и машиностроения. На данном заводе под лицензированной маркой «Dow Chemical» начиналось производство продукции «ETHAFOAM».

Продукция «Этафом» обладает очень низкой теплопроводностью и гибкой структурой, которая позволяет материалу быть не заменимым продуктом при укрытии бетона в зимнее время, звукоизоляционной подложкой под полы, утеплителем для широкого поля деятельности.

Структура материала при близком увеличение

Хорошие звукоизоляционные свойства может показывать только специальный материал, такой как Этафом. Экструдированный полиэтилен помимо звукоизолирующих свойств обладает и отличными теплоизолирующими характеристиками. Низкая теплопроводность позволяет использования материала в качестве хорошего изолятора.

Этафом применяется в качестве подложки под финишное напольное покрытие, при этом способен эффективно бороться с шумом. Именно экструдированный полиэтилен сможет справится с самой главной задачей – это звукоизоляция вашего дома. Сегодня много материалов предлагаемых на отечественном рынке, но качество и цена этафом позволяют сделать выбор в сторону этого материала. Огромным плюсом материала Этафом является его легкий вес, упругость и эластичность, удобный монтаж.



Материал не новичок и уже более 20 лет применяется в различных строительных конструкциях. Продукцию изобрела компания Dow Chemical и в Европе Этафом самый популярный и надежный материал.

Этафом – это:

• Тихо – за счет хороших звукоизоляционных свойств

• Удобно – ведь продукт упругий и эластичный

• Надежно – потому что этафом нечувствителен к влаге

• Долговечно – материал не подвержен гниению

• Просто – легкость монтажа экономит ваше время

ОСТАВИТЬ ЗАЯВКУ: +7 (495) 640-00-70, email: [email protected]

teplosila.info

Звукоизоляция из вспененного полиэтилена профессиональная Этафом

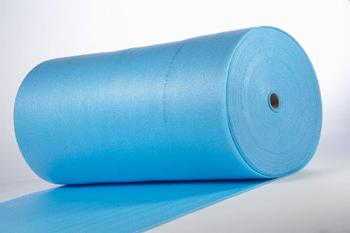

Рулонный и листовой звуко-виброизоляционный материал толщиной от 2 до 10 мм. Разработан лабораторией виброакустики НИИ Строительной Физики при участии ЗАО «Промстройконтракт».

Этафом марок ППЭ толщиной до 10 мм поставляется в рулонах диаметром до 1,1 м и высотой до 1,5 м, намотанных на картонную шпулю, упакованных в полиэтиленовую пленку. Оптимальная длина рулона вычисляется с учетом диаметра рулона, оптимального для загрузки автотранспорта. По требованию заказчика длина рулона может быть больше оптимальной.

Стандартно Этафом поставляется без обрезки кромки. По запросу возможно изготовление материала с обрезкой кромки. Допуски по ширине:

• без обрезки ±50 мм;
• с обрезкой ±5 мм.

Стандартный цвет Этафома: синий.

Производство Этафома имеет систему качества, соответствующую международному стандарту ISO 9001, ISO 9002, что подтверждено сертификатом, выданным сертификационным органом Bureau Veritas Quality International, Великобритания.

По своим акустическим показателям соответствует требованию СНиП II-12-77 «Защита от шума» и рекомендован к использованию НИИ строительной физики HFFCY отдел акустики (сертификат соответствия № 030006.024/39-002).

Воздухо-паронепроницаемость Паронепроницаемое покрытие Этафома, нанесенное на теплую сторону изоляции, должно обеспечить воздухонепроницаемость конструкции и препятствовать проникновению туда водяных паров. Охлаждение водяных паров может стать причиной образования конденсата и опасности грибкового и гнилостного заражения органических материалов, например, дерева. Воздухонепроницаемый материал Этафом помещается с теплой стороны изоляции. Воздухонепроницаемое покрытие Этафома холодной стороны стены используется для защиты от проникновения воздуха.

Тепло-пароизоляция бетонного перекрытия Этафом марки ППЭ 3008-3010

Перекрытия над вентилируемым подпольем или подвалом из железобетонной плиты. Пол перекрытия устраивается с использованием теплопароизоляционного слоя Этафом. При производстве работ хорошую гидроизоляцию стен подвала обеспечивает Этафом.

Пароизоляция перекрытия по деревянным балкам Этафом марки ППЭ 3008-3010

Перекрытия над вентилируемым подпольем или подвалом по деревянным балкам. Пол перекрытия устраивается с использованием пароизоляционного слоя Этафом. Несущие деревянные балки перекрытия опираются на стены подвала. В местах опоры под балки укладывается гидроизоляция Этафом

Пароизоляция деревянного перекрытия Этафом марки ППЭ 3008-3010

Перекрытия над вентилируемым подпольем устраивают по деревянным лагам, уложенным на кирпичные столбики. Пол перекрытия устраивается с использованием пароизоляционного слоя Этафом.

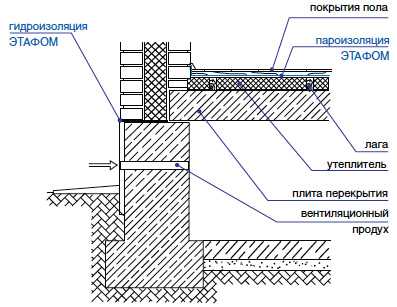

Гидроизоляция деревянного перекрытия Этафом марки ППЭ 3008-3010

Пол перекрытия может устраиваться непосредственно по грунту. Защита элементов пола от капиллярного подсоса производится с помощью гидроизоляционного и пароизоляционных слоев Этафома.

Звуко- и теплоизоляция деревянной каркасной стены Этафом марки ППЭ 3004-3010

При возведении каркасных зданий устанавливают каркас из стоек с шагом 600 мм. Внутреннее пространство каркасной стены заполняется листом Этафома. Для пароизоляции стен используется слой Этафома.

Пароизоляция эксплуатируемой крыши Этафом марки ППЭ 3008-3010

Эксплуатируемые крыши, или крыши-террасы, устраиваются над чердачными и бесчердачными покрытиями в зданиях, возводимых по индивидуальным проектам. Гидроизоляцию крыш проектируют с использованием Этафома.

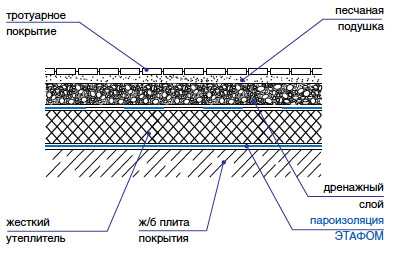

Пароизоляция эксплуатируемой крыши Этафом марки ППЭ 3008-3010

В практике строительства существует новый тип эксплуатируемой крыши – «зеленая крыша», верхний грунтовый слой которой покрыт дерном или мелким кустарником. Гидроизоляцию крыш проектируют с использованием Этафома.

Пароизоляция покрытий со стальным профнастилом Этафом марки ППЭ 3008-3010

Покрытия большепролетных одноэтажных зданий ограждают внутреннее пространство от атмосферного и температурного влияния внешней среды. Состоит совмещенное покрытие из настила, пароизоляции, утеплителя и кровли. Пароизоляцию покрытий проектируют с использованием Этафома.

Конструкция плавающего пола

До начала устройства полов монтажные отверстия в перекрытиях, зазоры между плитами, места примыкания перекрытий к стенам, перегородкам, трубам должны быть заделаны цементно-песчаным раствором. Выбор плавающего пола определяется назначением помещений и зданий, в которых предполагается устройство пола, а также типом и толщиной несущей плиты перекрытия в жилых и общественных зданиях. Плавающий пол представляет собой стяжку из цементно-песчаного раствора толщиной не менее 50 мм, укладываемую на слой упругого изоляционного материала Этафом. При необходимости выполняется армирование стяжки.

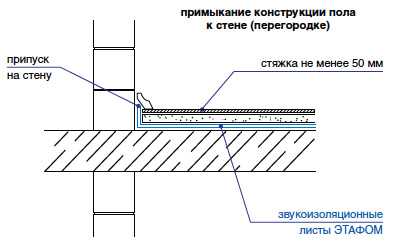

Звукоизоляция «плавающего» пола Этафом марки ППЭ 3004-3008

Покрытия большепролетных одноэтажных зданий ограждают внутреннее пространство от атмосферного и температурного влияния внешней среды. Состоит совмещенное покрытие из настила, пароизоляции, утеплителя и кровли. Пароизоляцию покрытий проектируют с использованием Этафома.

Звуко- и пароизоляция перекрытий с «плавающим» полом Этафом марки ППЭ 3004-3008

Необходимую звуковую изоляцию «плавающего» пола обеспечивает слой из Этафома.

Подстилающий слой под материал Этафом марки ППЭ 3002-3003

При устройстве полов листы Этафома используются в качестве подложки под паркет, доску-ламинат для обеспечения ударо- и звукоизоляции.

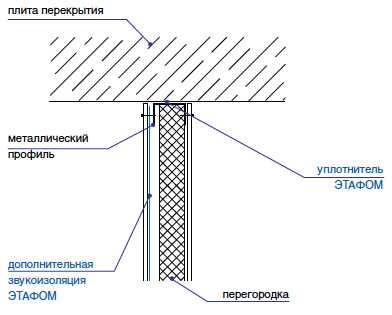

Дополнительная звукоизоляция перегородок Этафом марки ППЭ 3010

В месте примыкания перегородки к потолку предусматривается зазор шириной 15-20 мм, который заполняется упругой прокладкой из полосы Этафома.

Конструкции перегородок и их звуковая изоляция Этафом марки ППЭ 3010

Традиционной конструкцией являются каркасные или каркасно-обшивные перегородки. Необходимую звуковую изоляцию перегородок обеспечивает слой из Этафома.

Дополнительная изоляция внешней стены изнутри Этафом марки ППЭ 3004

Иногда в помещениях требуется дополнительная изоляция от воздействия шума, распространяемого по конструкциям здания (например, устройство домашнего кинотеатра). Для звукоизоляции стены используется Этафом.

Звукоизоляция «плавающих» ступеней лестницы Этафом марки ППЭ 3004

При проектировании «плавающих» ступеней лестницы используются листы Этафома для ударозвуковой изоляции от пола и боковых стен.

Трубоизоляция Этафом марки ППЭ 3004-3010

В индивидуальных жилых домах технические устройства состоят из котла отопления, резервуара для горячей воды, связующих труб к радиаторам и кранам. Для теплоизоляции труб с температурой ниже 95°С и изоляции от конденсата используется Этафом.

Изоляция труб Этафом марки ППЭ 3015

Для обеспечения возможности перемещений трубопроводов после их обратной засыпки между трубопроводом и стенкой траншеи устанавливают специальные упругие амортизирующие прокладки из Этафома, обеспечивающие возможность перемещений трубопроводов в осевом направлении.

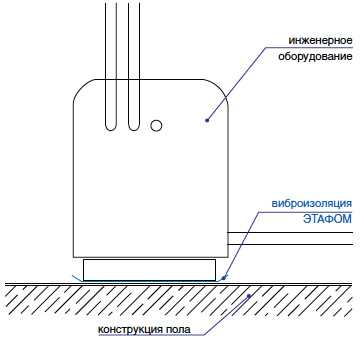

Виброизоляция оборудования Этафом марки ППЭ 3004

Листы из Этафома используются для защиты элементов конструкции (перекрытий, перегородок и стен) от вибрации оборудования.

Тепло-гидроизоляция бетонной кладки Этафом марки ППЭ 3008-3010

Для отверждения бетонных конструкций при низких температурах используются листы Этафома, предупреждающие потерю тепла при гидратации.

Технические характеристики

Кратность вспенивания материала	5	10	15	20	30
Кажущаяся плотность, кг/мЗ	200	100	66	50	33
Коэффициент теплопроводности, вт/мК	—	—	0,036-0,037	0,033-0,035	0,031-0,032
Предел прочности при сжатии (25%), МПа, не менее	0,330	0,064	0,060	0,054	0,035
Усадка при нагреве (70°C 22 ч), %: -продольное направление -поперечное направление	0,54 0,10	0,83 0,20	1,03 0,30	1,43 0,40	1,45 0,75
Относительное удлинение при разрыве, % не менее: -продольное направление -поперечное направление	250 10	220 170	190 150	160 130	130 100
Разрушающее напряжение при растяжении, мПа, -продольное направление -поперечное направление	1,90 1,30	0,95 0,74	0,65 0,47	0,53 0,36	0,33 0,21
Водопоглощение (96 часов), % объемный	менее 1	менее 1	менее 1	менее 1	менее 1
Динамический модуль упругости при нагрузках, МПа 2000 Н/м2 5000 Н/м2	—	—	—	—	0,23 0,70
Коэффициент звукопоглощения при толщине 10 мм, % не менее частота 1000Гц 2000Гц 4000Гц 6000Гц	—	—	—	—	24 38 50 60
Инд. снижения приведенного ударного шума, не менее, Дц	—	—	—	—	18

• Толщина, мм: 10-20;
• Группа горючести по ГОСТ 30244: Г-2;
• Группа воспламеняемости по ГОСТ 30402: В-2;
• Группа по дымообразующей способности по ГОСТ 12.1.044: д-з

	ППЭ 3002	ППЭ 3003	ППЭ 3004	ППЭ 3005	ППЭ 3006	ППЭ 3008	ППЭ 3010
Эффективный теплоизолирующий слой из ЭТАФОМА между несущей частью стены и внутренней декоративной отделкой, между лицевыми сторонами стеновых перегородок	•	•	•	•	•	•	•
Упругая ударозвукоизолирующая прослойка между основанием пола и стяжкой в конструкции плавающего пола	•	•	•	•	•	•
Упругая ударозвукоизолирующая подложка между стяжкой и покрытием пола (паркет, доска-ламинат)	•	•
Тепло-пароизоляционный слой основания пола, устраиваемый над подвальными/подпольными помещениями						•	•
Теплоизоляционный слой под нагревающими элементами в конс трукции активного теплого пола		•	•			•
Ударопоглощающая подстилка для искусственного дерна						•	•
Профиль из ЭТАФОМА, используемый в качестве уплотнителя при укладке кровли для теплоизоляции, защиты от проникновения пыли, предупреждения конденсации влаги и снижения шума	•	•	•	•	•	•	•
Тепло- и звукоизоляция кондиционерных установок (адгезивная или механическая фиксация)		•	•	•	•	•	•
Уплотнение стыков сборных элементов зданий и конструкции		•	•	•

bpsk.by

Звукоизоляционные материалы

Под звукоизоляцией воздушного шума (а еще бывает структурный шум и вибрации) правильно понимать свойство конструкции (не материала) не пропускать звук сквозь себя. Очевидно, что сам по себе кирпич не обладает звукоизоляцией, а кирпичная стена Сами же материалы можно разделять на звукопоглощающие и звукоотражающие, в зависимости от того, чего больше в них преобладает. При этом, в звукоизоляционной конструкции часто используются и те и другие. Вообще, принцип чередования звукоотражающих и звукопоглощающих слоев для увеличения звукоизоляции, можно назвать одним из главных в акустике.

Примером поглощающего материала можно считать стекловолокнистую плиту или пенополиуретан (поролон) с открытыми порами, звукоотражающими можно назвать бетон, стекло, гипсокартон и т.д.

Поэтому термин “звукоизоляционные материалы” или “шумоизоляционные материалы” правильно понимать как материалы для улучшения (увеличения) звукоизоляции уже существующей преграды путем монтажа дополнительной конструкции. Для стен это может быть ГКЛ-перегородка на каркасной основе с заполнением, для потолков также каркасная конструкция в виде подвесного потолка.

С одной стороны мы видим, что для решения задач по звукоизоляции всегда используются обычные строительные материалы (ГКЛ, металлический профиль, крепеж и т.д.), но для того, чтобы действительно получить максимальный эффект важно понимать следующее. Во-первых, кроме обычных материалов необходимо дополнительно применять специальные “звукоизоляционные материалы” – виброизолирующие прокладки для уменьшения передачи структурного шума, шумоизоляционные материалы внутри каркаса и многое другое. Во-вторых, важно знать технологию исполнения самой конструкции, правильное расположение материалов относительно друг друга. Уместно будет привести такую аналогию: материалы для звукоизоляции это лекарства от болезни, но только профессиональный врач знает как, применяя их в комплексе, вылечить болезнь, не повредив больному. В нашем случае врач – это инженер-акустик, который, правильно поставив диагноз, подскажет “курс лечения” для “больного”.

Итак, теперь можно перейти к краткому обзору “звукоизоляционных материалов”.

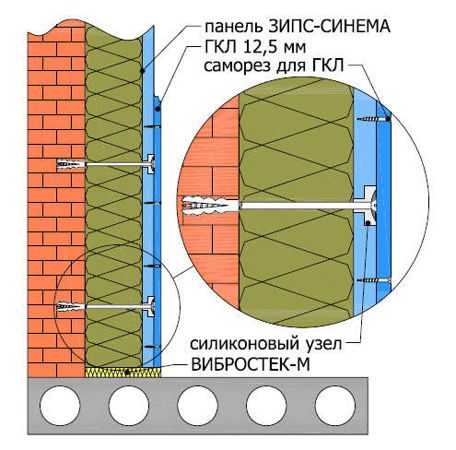

“ЗИПС” – ЗвукоИзоляционная Панельная Система, состоящая из сэндвич – панелей (ГВЛ и стекло/минеральное волокно), крепежных элементов, виброизоляционных прокладочных материалов (Вибросил\Вибростек) и специальной технологии монтажа. Характерной особенностью системы является ее “виброразвязанность” и “бескаркасность”, что дает возможность получить более высокие значения дополнительной звукоизоляции при тех же толщинах в сравнении с каркасными конструкциями.

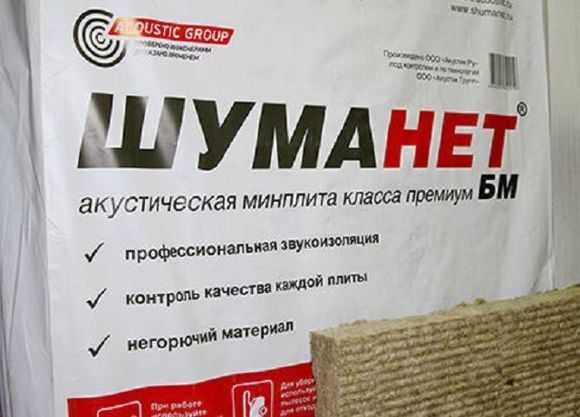

“Шуманет-БМ” – звукопоглощающая (неотделочная) минераловатная плита на базальтовой основе. По физико-техническим характеристикам сравнима с базальтовыми плитами на синтетическом связующем. Отличительная особенность – гарантированные акустические свойства, постоянная плотность 45 кг/м3 и множество экспериментально подтвержденных данных о высоких звукоизоляционных свойствах конструкций с использованием “Шуманет-БМ”.

“Шуманет-100” – рулонный звукоизоляционный прокладочный материал. Состоит из специального упругого многослойного стеклохолста, пропитанного с одной стороны слоем битума покрытого полиэтиленовой пленкой. В отличие от вспененных прокладочных материалов, также применяемых для изоляции ударного шума, “Шумнает-100” отличают две важные особенности – высокая акустическая эффективность и долговечность в сочетании с акустической стабильностью, а именно:

“Шуманет-100” при толщине 3 мм обладает индексом дополнительной изоляции ударного шума не менее 23 дБ, а при толщине 4 мм – не менее 27 дБ соответственно. Прокладка из экструдированного пенополиэтилена толщиной 8 мм имеет индекс дополнительной изоляции ударного шума всего 19 дБ.

У вспененных материалов через 5-10 лет из-за частичного распада молекул акустические и прочностные свойства существенно снижаются, а величина остаточной деформации возрастает. Стекловолокнистые материалы напротив не стареют, гарантированный срок их эксплуатации до 25 лет. Кроме того, дополнительные статические и динамические нагрузки (вес пола, мебели, передвижения предметов и людей) ускоряют процесс старения вспененных материалов (схлопывание пузырьков воздуха в прокладках из пенополиэтилена), что также приводит к уменьшению эффективной толщины материала и потери им упругих свойств.

“Шумостоп-С2” – плиты из штапельного стекловолокна. Применяются в качестве упругой звукоизолирующей прокладки в строительных конструкциях при устройстве “плавающих полов” с повышенными требованиями к изоляции воздушного и ударного шума. Смотрите ниже информацию о технологии использования.

“Шумостоп-К2” – плиты из базальтового минерального волокна. Применяются в качестве кромочной упругой звукоизолирующей прокладки в строительных конструкциях при устройстве “плавающих полов” с применением плит “Шумостоп-С2”. Смотрите ниже информацию отехнологии использования.

“Вибростек-V300” – упругий многослойный стеклохолст. Является основой для “Шуманет-100Супер”. Имеет те же акустические характеристики. Применяется в качестве упругой прокладки для снижения передачи ударного и структурного шума.

“Вибростек-М” – упругий многослойный стеклохолст в рулонах шириной 100 мм и длиной 30 метров. Применяется в качестве упругой прокладки для снижения передачи ударного и структурного шума. Используется при монтаже панельной системы ЗИПС, а также при монтаже каркасных конструкций  звукоизоляционных потолков, перегородок и облицовок из ГКЛ и ГВЛ.

“Лутрасил” (спанбонд) – нетканое звукопроницаемое полотно. Используется в виде прокладочного слоя при использовании стекло/минераловатных матов/плит для предотвращения эмиссии частиц в окружающую среду.

Таким образом, следует заключить, что звукоизоляционные материалы сами по себе не являются отделочными и акустическое предназначение и характеристики совершенно разные. Кроме этого, в звукоизоляционных конструкциях применение их может быть обосновано только на основании заключения эксперта в области архитектурно-строительной акустики (инженера-акустика) обладающего большим профессиональным опытом в данной деятельности.

Плиты звукоизоляционные для устройства «плавающих» полов

Описание

Высокие звукоизоляционные характеристики системы плит ШУМОСТОП ( ΔLn,w = 42 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по СНиП. Это позволяет говорить о настоящем акустическом комфорте, когда звук удара от упавшей на пол бутылки в помещении сверху воспринимается в нижерасположенном помещении как падение легкой монеты.

Область применения

Плиты ШУМОСТОП применяются в качестве упругого звукоизолирующего слоя в строительных конструкциях при устройстве “плавающих полов” с повышенными требованиями к изоляции ударного шума. При этом плиты Шумостоп-С2 выступают в качестве основного рабочего слоя, а плиты высокой плотности Шумостоп-К2 выполняют функцию кромочного слоя, призванного повысить стабильность основания пола по периметру помещения и вокруг колонн.

Состав

Плиты Шумостоп-С2: гидрофобизированное штапельное стекловолокно типа URSA GLASSWOOL.
Плиты Шумостоп-К2: базальтовое волокно

Отличительные особенности

• Максимальные значения индекса снижения уровня ударного шума;
• Стабильные динамические характеристики материала под нагрузками 200 – 700 кг/м2.

Размеры плит и физические характеристики

Наименование	Длина  плиты, мм	Ширина плиты, мм	Толщина плиты, мм	Объемная плотность, кг/м3	Вес упаковки, кг	Объем  упаковки, м3	Кол-во в упаковке
Шумостоп-С2	1250	600	20	70	11,0	0,15	10шт./7,5 м2
Шумостоп-К2	1200	300	20	90-100	8,8	0,072	10шт./3,6 м2

Изоляция ударного шума

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц	100	125	160	200	250	320	400	500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ	14,4	19,6	23,1	21,7	27,8	32,7	34,3	33,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ	37,4	35,8	40,8	43,4	45,5	50,0	57,3	61,0

Индекс снижения уровня ударного шума ΔLn,w одним слоем Шумостоп = 39 дБ, двумя слоями Шумостоп = 43 дБ

Технология монтажа

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки. Плиты Шумостоп -С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора. На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм (при одном слое ШУМОСТОП) и 80 мм при двух слоях. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам.

Звукоизолирующая панельная система начального уровня

Описание

Звукоизолирующая панельная система базового уровня – эффективное решение проблемы дополнительной звукоизоляции существующих стен и перекрытий. С ее помощью решается большинство задач по увеличению звукоизоляции в жилых, а также общественных помещениях с уровнями шума средней интенсивности: магазинах, ресторанах, кафе и т.п. (рабочий диапазон системы – от 100 Гц).

Область применения

Система звукоизоляции применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен и перегородок, а также перекрытий. Применяется в помещениях любого типа и назначения (для дополнительной звукоизоляции в квартирах, коттеджах, офисах и др.).

Состав

Панельная звукоизолирующая система состоит из сэндвич-панелей и финишных облицовочных листов ГКЛ толщиной 12,5 мм. Сэндвич-панель состоит из комбинации «жесткого» слоя ГВЛ и «мягкого» слоя минерального волокна на базальтовой основе.

Отличительные особенности

• Изделие защищено патентом РФ № 2140498
• Высокие характеристики дополнительной звукоизоляции
• Бескаркасный способ крепления
• Специальные виброизолирующие узлы крепления и пазогребневой стык в конструкции сэндвич-панелей

Технические, акустические и эксплуатационные характеристики

Размеры

Рабочий размер (без площади гребней) панелей: 1500 х 500 мм. Толщина панели: 70 мм. Толщина системы: 83 мм.

Физические характеристики

Вес панели: 19,0 кг. Поверхностная плотность системы: 37,5 кг/м2.

Изоляция воздушного шума

Акустические измерения выполнены кафедрой акустики ННГАСУ г. Н.Новгород
Частота, Гц	100	125	160	200	250	315	400	500
Значение дополнительной звукоизоляции при помощи панельной системы, дБ	1,0	6,0	10,0	12,0	16,0	16,0	20,0	19,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой , дБ	41,0	39,0	50,0	50,0	55,0	56,0	60,0	65,0
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение дополнительной звукоизоляции при помощи панельной системы , дБ	20,0	20,0	19,0	19,0	22,0	21,0	21,0	18,0
Суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой , дБ	68,0	72,0	74,0	79,0	81,0	83,0	84,0	83,0

Индекс дополнительной изоляции воздушного шума панельной системы: ?Rw = 12 – 14 дБ

Технология монтажа: Панельная система монтируется в строгом соответствии с «Инструкцией по монтажу».

Звукопоглощающая плита из минеральной ваты

Описание

Минеральные плиты на базальтовой основе ШУМАНЕТ-БМ являются одним из наиболее эффективных в классе звукопоглощающих строительных материалов. Обязательный контроль качества каждой плиты обеспечивает стабильно высокие акустические и потребительские свойства данного продукта.

Область применения

Плиты ШУМАНЕТ-БМ применяются в качестве эффективного среднего слоя в конструкциях звукоизолирующих каркасных перегородок или облицовок из листов ГКЛ/ГВЛ, ДСП, фанеры, а также в системах акустических перфорированных экранов или подвесных потолков.

Состав

Гидрофобизированная плита из минеральной ваты на основе базальтовых пород.

Отличительные особенности:

• Контроль качества каждой плиты;
• Гарантировано высокие акустические свойства;
• Негорючий материал (НГ).

Размеры

Длина плиты: 1000 мм. Ширина плиты: 600 мм. Толщина плиты: 50 мм.

Физические характеристики

Объемная плотность: 40 кг/м3. Количество плит в упаковке: 4 шт. Количество в упаковке: 2,4 м2.
Объем упаковки: 0,12 м3. Вес упаковки: 5,5 кг.

Реверберационные коэффициенты звукопоглощения

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва

Частота, Гц	100	125	160	200	250	320	400	500	630
Плиты ШУМАНЕТ-БМ без относа	0,14	0,26	0,40	0,56	0,67	0,82	1,00	1,00	1,00
Плиты ШУМАНЕТ-БМ с относом 50 мм от жесткой поверхности	0,45	0,54	0,68	0,76	0,92	0,96	0,99	1,00	1,00
Частота, Гц	800	1000	1250	1600	2000	2500	3200	4000	5000
Плиты ШУМАНЕТ-БМ без относа	1,00	1,00	1,00	1,00	0,99	0,99	0,93	0,90	0,90
Плиты ШУМАНЕТ-БМ с относом 50 мм от жесткой поверхности	1,00	1,00	0,98	0,95	0,90	0,88	0,85	0,83	0,80

Средний коэффициент звукопоглощения NRC: 0,9

Технология использования

В конструкциях звукопоглощающих облицовок и многослойных каркасных перегородок стоечный профиль (или брус) каркаса монтируется, как правило, с шагом 600 мм. Плиты ШУМАНЕТ-БМ закладываются в ячейки обрешетки. В конструкциях акустических подвесных потолков плиты монтируются в пространстве между подвесным потолком и плитой перекрытия. ШУМАНЕТ-БМ укладывается за подвесной потолок, либо монтируется к плитам перекрытия с помощью пластмассовых «грибов» для крепления теплоизоляционных плит. При использовании в негерметичных конструкциях для предотвращения эмиссии частиц материала в окружающую среду плиты ШУМАНЕТ-БМ предварительно рекомендуется оборачивать звукопроницаемым нетканым полотном типа спанбонд.

Звукоизоляционное выравнивающее покрытие для “плавающих” полов

Описание

Звукоизоляционное выравнивающее покрытие ШУМОПЛАСТ(ПОЛИТЕРМ) представляет собой готовую к применению гранулированную смесь эластичного виброизолирующего материала ПОЛИТЕРМ, которая после нанесения на поверхность перекрытия выполняет функцию звукоизолирующей прокладки под выравнивающую стяжку в конструкции плавающих полов.

Область применения

Покрытие ШУМОПЛАСТ(ПОЛИТЕРМ) специально разработано для устройства плавающих полов на объектах большой площади для перекрытий с неровной поверхностью. Покрытие толщиной 15-30 мм наносится ручным или механическим способом непосредственно на перекрытие и позволяет сохранить стабильность акустических характеристик звукоизолирующего пола, не смотря на такие факторы, как наличие строительного мусора, выступов, заусенцев арматуры, а также  раковин на поверхности перекрытия..

Состав

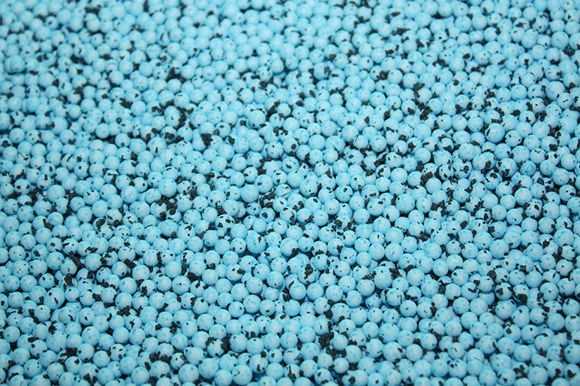

Покрытие состоит из пенополистирольного гранулята, обработанного по специальной технологии, компенсирующей резино-каучуковой добавки и синтетического связующего на акриловой основе.

Отличительные особенности

• Покрытие запатентовано в РФ и странах СНГ;
• Допустимая неровность поверхности перекрытия до 15 мм локально;
• Простота и высокая скорость нанесения – полная полимеризация через 24 часа;
• Усадка не более 5 % под нагрузкой 5 кПа.

Изоляция ударного шума

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Тип  покрытия	Толщина  покрытия,  мм	Поверхностная плотность стяжки, кг/м2	Индекс снижения уровня  ударного шума, Ln, w, дБ
Шмопласт 10	10	120	24
Шумопласт 20	20	120	28
Шумопласт 20	20	160	32

Упаковка

Готовая к применению смесь  ШУМОПЛАСТ расфасована в полиэтиленовые мешки объемом 0,08 м³.
Вес коробки (в коробке 2 п/э мешка) – около 15 кг.  Размер коробки 1300 х 350 х 450 мм.

При толщине слоя 20 мм расход материала составляет один п/э мешок на 4 кв.м поверхности.
Грунтовочная масса для обработки вертикальных поверхностей  ШУМОПЛАСТ-ГРУНТ поставляется в пластмассовых ведрах массой 3/8/15 кг.
При обработке поверхности шириной 100мм расход грунтовочной массы составляет 120 г. на 1 п.м

Аксессуары и комплектующие

Вибростек-М Ленточная звукоизоляционная прокладка

• Высокая эффективность при малой толщине
• Стабильность характеристик под воздействием статических и динамических нагрузок
• Долговечность

Вибросил Виброакустический герметик

• Надежно герметизирует швы и стыки любых толщин
• Обладает наилучшими виброакустическими свойствами
• Нейтральный (не вызывает коррозии металлов)
• Обладает повышенной влаго- и термостойкостью
• Превосходная адгезия к большинству строительных материалов
• Атмосферостойкость и устойчивость к воздействию УФ-излучения

Силомер Полиуретановый эластомер для виброизоляции

• Не подвержен гидролизу, а также воздействию разбавленных щелочей, кислот, растворителей и масел
• Выдерживает долговременные циклические нагрузки (более 2 млн. циклов нагружения)
• Воспринимает значительные перегрузки
• При воздействии статической нагрузки материал не теряет своих свойств в течение 10 и более лет

Вибронет-профиль Вибродемпфированный элемент металлического каркаса

• Абсолютно “глухой” металлический профиль
• Толщина металла 0,9 мм
• Трудносгораемый материал (класс КМ1)
• Высокая степень ровности (по сравнению с деревянным каркасом)
• Стабильность геометрии во времени (по сравнению с деревянным каркасом)

Технология монтажа

Перед инсталляцией покрытия стандартной толщины 20 мм с поверхности перекрытия должен быть убран строительный мусор с размером фракции более 10 мм. Покрытие ШУМОПЛАСТ наносится на перекрытие ручным или механическим способом. Покрытие ШУМОПЛАСТ заводится на все прилегающие стены и колонны на высоту чуть большую, чем уровень выравнивающей стяжки для предотвращения образования звуковых мостиков при ее устройстве. Поверхности стен и колонн для увеличения адгезии перед обработкой покрытием предварительно грунтуются составом ШУМОПЛАСТ-ГРУНТ. Выравнивающая стяжка толщиной не менее 50 мм укладывается непосредственно на покрытие ШУМОПЛАСТ, и в обязательном порядке должна быть армирована металлическими конструкциями для придания ей повышенной механической прочности.

 Вибростек-V300

Звукоизолирующая подложка из многослойного стеклохолста

Описание

Упругие свойства материалов пористо-волокнистого типа, к числу которых относится звукоизолирующая подложка ВИБРОСТЕК-V300, обеспечиваются физическими свойствами самих волокон материала. Это определяет значительно более стабильное поведение материала под статическими и динамическими нагрузками и сохранение заявленных акустических свойств в течение длительного времени.

Область применения

ВИБРОСТЕК-V300 применяется в качестве упругой звукоизолирующей подложки при устройстве «плавающих полов» непосредственно под напольным покрытием (паркетная доска, линолеум, ковролин), а также под цементно-песчаной стяжкой при использовании дополнительного влагозащитного разделяющего слоя.

Состав

Многослойный звукоизолирующий стеклохолст LB300, на основе стекловолокна типа «С».

Отличительные особенности

• Высокая эффективность при малой толщине
• Стабильность характеристик под воздействием статических и динамических нагрузок
• Долговечность

Размеры рулона

Ширина рулона: 1 м. Длина рулона: до 450 м. Толщина: 4 мм.

Физические характеристики

Поверхностная плотность: 300 г/м2. Динамический модуль упругости Ед: 0,18 МПа при нагрузке 2 кПа, 0,35 МПа при нагрузке 5 кПа.
Коэффициент относительного сжатия εд: 0,25 при нагрузке 2 кПа, 0,35 при нагрузке 5 кПа.

Изоляция ударного шума

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц	100	125	160	200	250	320	400	500
Снижение приведенного уровня ударного шума ΔLn полом из ПВХ линолеума, уложенного на слой ВИБРОСТЕК-V300, дБ	5,2	7,2	7,0	6,4	10,5	15,0	17,1	23,6
Частота, Гц	630	800	1000	1250	1600	2000	2500	3200
Снижение приведенного уровня ударного шума ΔLn полом из ПВХ линолеума, уложенного на слой ВИБРОСТЕК-V300, дБ	31,9	39,0	48,6	57,2	61,5	62,6	63,9	65,7

Индекс снижения уровня ударного шума материалом ВИБРОСТЕК-V300 под слоем ПВХ линолеума: ΔLn,w = 29 дБ

Технология использования

При устройстве «плавающего» пола из паркетной доски или при укладке под линолеум ВИБРОСТЕК-V300 укладывается без перехлеста, прижимая полотнища, друг к другу. Швы склеиваются скотчем шириной 50 мм. Полотнища прирезаются по контуру пола и не заводятся на стену. При настилке паркетной доски у стен оставляются зазоры по 10 мм, которые затем закрываются плинтусом. Так обеспечивается циркуляция влаги. При устройстве «плавающей» стяжки для исключения ее соприкосновения с поверхностью стен, по всему периметру пола вдоль них прокладывают нарезанные ленты из ВИБРОСТЕК-V300. Поверх подложки укладывают разделяющий слой (армированную полиэтиленовую пленку) с заведением его на стену до высоты кромки материала. Для раскроя и резки ВИБРОСТЕК-V300 следует применять острые ножи, используемые при укладке ковровых покрытий.

АКУФЛЕКС

Звукоизолирующая подложка под напольные покрытия

Описание

«Акуфлекс» – специализированный звукоизолирующий волокнистый рулонный материал, разработанный на основе современных требований к строительной акустике.

Назначение

Материал «Акуфлекс» применяется в качестве упругого звукоизолирующего слоя в конструкциях «плавающих» полов в виде прокладки под чистовые напольные покрытия: ламинат, паркетную доску, линолеум, а также под выравнивающей стяжкой с целью снижения уровня ударного шума под плитой перекрытия.

Состав

Полиэфирное волокно, обработанное по специальной технологии для получения долговечных стабильных упругих свойств.

Отличительные особенности

• • Экологически безопасный материал
  • Высокая акустическая эффективность
  • Увеличивает срок службы напольного покрытия за счет циркуляции воздуха и влаги под напольным покрытием
  • Обладает малой гигроскопичностью по сравнению с другими синтетическими волокнистыми материалами

Упаковка

Ширина рулона: 1 м. Длина рулона: 15 м. Толщина: 4 мм (при нагрузке 1,8 кПа)
Вес рулона: 5,0 кг.

Физико-технические характеристики

• Поверхностная плотность: 300 г/м2
• Разрывная нагрузка по длине и ширине: не менее 750 Н
• Коэффициент теплопроводности (λ), Вт/м ̊С: 0,036

Снижение приведенного уровня ударного шума:
Снижение ударного шума:

• под паркетной доской 15 мм: ΔLn,w=17 дБ
• под ламинатом толщиной 8 мм: ΔLn,w=20 дБ
• под цементно-песчаной стяжкой поверхностной плотностью 120 кг/м2 ΔLn,w = 27 Дб

Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва

Аксессуары и комплектующие

Вибростек-М\Ленточная звукоизоляционная прокладка

• Высокая эффективность при малой толщине
• Стабильность характеристик под воздействием статических и динамических нагрузок
• Долговечность

Вибросил\ Виброакустический герметик

• Надежно герметизирует швы и стыки любых толщин
• Обладает наилучшими виброакустическими свойствами
• Нейтральный (не вызывает коррозии металлов)
• Обладает повышенной влаго- и термостойкостью
• Превосходная адгезия к большинству строительных материалов
• Атмосферостойкость и устойчивость к воздействию УФ-излучения

Силомер\ Полиуретановый эластомер для виброизоляции

• Не подвержен гидролизу, а также воздействию разбавленных щелочей, кислот, растворителей и масел
• Выдерживает долговременные циклические нагрузки (более 2 млн. циклов нагружения)
• Воспринимает значительные перегрузки
• При воздействии статической нагрузки материал не теряет своих свойств в течение 10 и более лет

ВИбронет-профиль\ Вибродемпфированный элемент металлического каркаса

• Абсолютно “глухой” металлический профиль
• Толщина металла 0,9 мм
• Трудносгораемый материал (класс КМ1)
• Высокая степень ровности (по сравнению с деревянным каркасом)
• Стабильность геометрии во времени (по сравнению с деревянным каркасом)

 Обращайтесь к нашим специалистам и мы проконсультируем вас по вопросам ЗВУКОИЗОЛЯЦИИ; у нас вы сможете приобрести необходимые материалы.



onda-kmv.ru

Термозвукоизол характеристики

Высококачественная звукоизоляция ТермоЗвукоИзол в городе Пермь.

Официальный дилер завода изготовителя в Перми ООО “Геометрия комфорта”.

ТермоЗвукоИзол 10м*1.5м*0.01м

ТермоЗвукоИзол 10м*1.5м*0.014м

Для всех помещений, где необходимо увеличить звукоизоляцию, отлично подходит такой материал, как ТермоЗвукоИзол. Он прекрасно будет выполнять свои функции при оборудовании (звукоизоляция) квартир, частных домов, клубов, офисов, ресторанов, кафе и других мест, где необходимо избавиться от внешнего шума. Большая плотность этого материала открывает широкие возможности для его применения. Составленный из упругих и эффективных теплоизоляционных и звукопоглощающих прослоек, он отлично монтируется на все типы внешних и внутренних конструкциях зданий – на полах, на потолках, стенах, перегородках, то есть на всех ограждающих деталях помещений.

ТермоЗвукоИзол обладает очень многими полезными характеристиками и его можно использовать для выполнения различных функций в строительстве. Он с успехом применяется в качестве звукопоглощающей упругой прокладки при монтаже плавающих стяжек для оснований чистых полов, как в жилых, так и коммерческих зданий всех категорий. Особенно практично этот материал будет вести себя по монолитным и сборным железобетонным междуэтажным перекрытиям, а также в защите помещений от резких ударных внешних шумов.

ТермоЗвукоИзол прекрасно зарекомендовал себя как паропроницаемая термокомпенсирующая строительная мембрана, при монтаже основного утеплителя вентилируемых фасадов зданий, повышающая его эффективность и долговечность службы. Этот материал очень эффективно защищает основной утеплитель потолочных перекрытий, выступает как подкровельный материал, при обустройстве теплых мансард. Кроме того, термозвукоизол имеет прекрасные отзывы при монтаже теплых полов, как шумоизоляция подвесных потолков, внутриквартирных перегородок.

С уверенность можно сказать, что трудно найти более достойный строительный материал для вибро- , шумоизоляции, защиты от конденсата, чем ТермоЗвукоИзол. Этот материал широко используется кроме строительства и на других производствах, открывая все новые области применения.

Общие характеристики материала ТермоЗвукоИзол.

• объемный вес – 136 кг/куб.м.;
• коэффициент теплопроводности – 0,0388 Вт/м°С;
• термическое сопротивление – 0,129 м°С/Вт;
• коэффициент паропроницаемости – 0,50 мл/м.кв.ч.Па;
• коэффициент звукопоглощения в диапазоне 500-8000 Гц – 0,22-0,87, т.е. поглощение до 87% отраженного звука;
• средняя виброизолирующая способность в диапазоне (60-4000) Гц – 28-32 дБ, иными словами – уменьшение ударного и виброшумов в 13 раз.
• группа горючести Г1 – трудногорючий.

ТермоЗвукоИзол одобрен РосПатентом. К этому прилагаются необходимые документы в качестве сертификатов, полученные в Министерстве строительства России и гигиеническая сертификация. А также успешные результаты испытания на пожаро-стойкость из чего видны теплофизические и акустические свойства материала.

Тепло-и звукоизоляционные свойства ТермоЗвукоИзол в сочетании с огромной гибкостью его применения и приемлемой ценой позволяют ему на серьезной основе конкурировать с другими материалами. Это современный, удобный, качественный и экологически безопасный материал.

Внимания потребителей заслуживает тот факт, что ТермоЗвукоИзол всегда используется как дополнительный слой утеплителя, что усиливает звукопоглощение самого материала во всех помещениях. А его свойство успешно переносить любые испарения, позволяет применять этот изоляционный материал в условиях повышенной внутренней конденсации, что значительно повышает срок службы утеплителей и строительных конструкций. Главное повреждение различных утеплителей – это их насыщение влагой, особенно при утеплении кровли и крыш. ТермоЗвукоИзол препятствует увлажнению основного слоя утеплителя. Желательно производить монтаж термозвукоизола, укладывая его поверх гидроизоляции.

Выпускаемые производителем изоляционный материал ТермоЗвукоИзол имеет стандартные размеры – рулоны размером 1,5 м х 10 м. Но данный выпускаемый формат материала может легко резаться под необходимые размеры. Как показывает практика, некоторые дилеры по просьбе клиента сами успешно режут термозвукоизол под любой заказ. Однако покупателям необходимо помнить, что после раскройки заводского формата ТермоЗвукоИзола, края материала требуют дополнительного проклеивания, иначе они будут терять форму ровных линий из-за того, что стекловолокно будет крошиться.

Чтобы избежать подделок! Необходимо проверять сертификаты и документацию!





10м * 1.5м * 14мм



СОВРЕМЕНЫЫЙ
ВЫСОКОЭФФЕКТИВНЫЙ
МАТЕРИАЛ ДЛЯ ЗВУКО-
ВИБРО- ТЕПЛОИЗОЛЯЦИИ
ПОМЕЩЕНИЙ



Преимущества ТермоЗвукоИзол

• Экологически безопасный звукоизоляционный материал ТермоЗвукоИзол не выделяет вредных веществ в окружающую среду, отличается высокой биостойкостью.
• Максимально тонкий и эффективный.
• Очень удобный при монтаже. Легко кроится на требуемые части – необходимо только проклеить разрезанный край строительным скотчем.
• Не требует специальных условий в помещении.
• Укладывается непосредственно на проводку.
• Не изменяет своих свойств при сдавливании.
• Имеет низкую теплопроводность, не поддается влиянию пара, масла, воды, обладает высокой температурной стабильностью.
• Не подвергается поражению насекомыми и грызунами.

КОНСТРУКЦИЯ

ТермоЗвукоИзол – термокомпенсирующая паропроницаемая мембрана, состоящая из трех слоев. ТЗИ основа – иглопробивное стекловолокно (ИПС-Т), располагающееся между двумя полотнами микроперфорированного нетканого полипропилена (Спанбонда) Спанбонд, покрывающий ТермоЗвукоИзол с двух сторон на 100% предотвращает попадание стекловолокна наружу.



АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ Звукопоглащение:28-32 дБ Один слой ТермоЗвукоИзол cнижает уровень акустического шума в среднем в 4 раза Один слой ТермоЗвукоИзола снижает вибрационный шум в 13 раз.

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ Теплопроводность: 0,388 Вт/м°C

ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ СВОЙСТВА Плотность: 136 Кг/м3. Упругость: 600 кПа Восстановление > 90% Износоустойчивость: Срок эксплуатации здания

ПОКАЗАТЕЛИ ПОЖАРНЫХ ИСПЫТАНИЙ по горючести относится к классу Г1 по воспламеняемости к классу В1 по дымообразованию к классу Д1

РАЗМЕР Длина: 10 м. Ширина: 1.5 м. Толщина: 10/14 мм.

ТермоЗвукоИзол с легкостью можно применять в качестве прослоек для тепло- и звукоизоляции во всех типах ограждающих конструкций и перегородок – в полах, потолках, боковых стенах.

Высококачественный звукоизоляционный материал по очень привлекательной цене!!!



Оказываем услуги по звукоизоляции

потолков, полов и стен в квартирах, офисных помещениях и развлекательных центрах, выполняем финишную отделку помещения, косметический или капитальный ремонт «под ключ».

1. Предлагаем только качественные звукоизоляционные материалы, способные реально помочь
2. Подбираем схему для каждого случая индивидуально (учитывая пожелания клиента)
3. Осуществляем установку шумоизоляционных конструкций собственной бригадой монтажников
4. Гарантируем снижение шума в изолируемом помещении (замеры звукового давления до и после монтажа)
5. В случае выполнения работ силами Заказчика, подробно консультируем Ваших отделочников

Гарантия на выполненные работы до 3 лет!

Посмотреть, помять и “понюхать” звукоизоляционные и шумопоглощающие материалы можно в нашем офисе по адресу: г. Пермь, ул. Стахановская, д. 54В работает: понедельник – пятница                  с 10:00 до 17:00, в субботу с 11:00 до 15:00!

В случае если Вам необходима подробная консультация, рекомендация по выбору эффективной схемы для звукоизоляции Вашего помещения, убедительная просьба согласовать время посещения нашего офиса по тел. 89519360315 Максим.

Телефон для справок и заказов:(342) 271-82-23 или 276-03-15 (8-951-93-60-315)
Эл. почта отдела заказов: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Приглашаем к сотрудничеству бригады отделочников, строительные и торговые организации, дизайнеров и проектировщиков.

ЧЕРТЕЖИ CAD И АЛЬБОМ ЗВУКОИЗОЛИРУЮЩИХ ТЕХНИЧЕСКИХ РЕШЕНИЙ

ПРЕДОСТАВЛЯЮТСЯ ПО ЗАПРОСУ.

На нашем сайте Вы найдете самые популярные и проверенные материалы. Мы выбрали только те материалы, которые соответствовали заявленным характеристикам и давали желаемый результат. Работать с нами означает гарантированное качество материалов и запланированный результат.

Все изоляционные материалы, представленные на нашем сайте, действительно реально способны защитить Вас. ПРОВЕРЕННО при выполнении работ на своих объектах, а так же на объектах наших партнеров.

xn--59-glcizmmb.xn--p1ai
