Звукоизоляция мембрана для стен – эффективная самоклеящаяся мембранная шумоизоляция стен и потолка

Содержание

легкий способ устранить шум, не уменьшая размеров помещения.

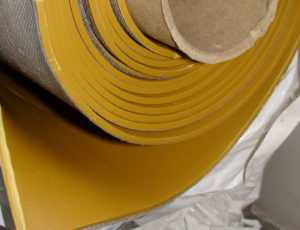

Звукоизоляционная мембрана – это сверхтонкий и тяжелый полимерный материал толщиной от 2 до 4 мм. Основное ее преимущество – сохраняет полезную площадь помещения. Она используется для шумоизоляции практически всех поверхностей – пола, потолка, стен, перегородок, дверей.

Содержание статьи:

Где применяется шумоизоляционная мембрана

  • Гипсокартонные межкомнатные перегородки
  • Возводимые каркасные и бескаркасные конструкции стен (фальшстены)
  • Звукоизоляция пола под стяжкой, звукоизоляция чистого пола
  • Металлические конструкции (профнастилы, кровля)
  • Демпфирование элементов металлических конструкций (направляющие профиля, швеллеры, прямые подвесы
  • Звукоизоляция промышленных и производственных помещений (кабин, цехов, металлических ангаров)
  • Звукоизоляция металлических дверей
  • Ниши и короба для профессионального акустического оборудования

Подходит для использования в жилых и нежилых помещениях. Применяется в звукоизоляционных конструкциях в сочетании с гипсокартоном (ГКЛ, ГВЛ, Фанера и пр).



15 преимуществ шумоизоляционной мембраны

  • Высокая эффективность (благодаря своим свойствам — высокой плотности, вязкоупругости и большой массе)
  • Сверхтонкий материал (толщина мембраны Тексаунд 70 = 3,7 мм)
  • Сохраняет полезную площадь помещения.
  • Безвреден для здоровья (отсутствие битумных или EPDM составляющих)
  • Удобство и простота монтажа на любых поверхностях
  • Сохранение эластичности до — 20 C°
  • Морозо- и износоустойчивость
  • Стойкость к гниению, образованию плесени и грибка
  • Не впитывает влагу
  • Высокий индекс изоляции воздушного шума (Rw = 28 дБ)
  • Эффективен  на всех диапазонах звуковых частот (включая низкие частоты)
  • Высокая плотность (превосходит битумные звукоизоляционные материалы)
  • Обладает самой высокой массой из всех аналогов (при толщине 3,7 мм: 7 кг/м²)
  • Имеет оптимальные размеры (соответствует ширине листов ГКЛ, ГВЛ и пр., что помогает избегать дополнительной резки и излишней траты материала)
  • Огнестойкость (не распространяет огонь и не опадает, относятся к классу самозатухающих веществ.)

Из чего производится

Композит натуральных либо синтетических каучуков с минеральными наполнителями на самоклеющейся основе или без нее.  Производится в России, Испании на основе природного минерала, является экологически чистым материалом.

Применение звукоизоляционной мембраны для стен

Существует несколько способов монтажа мембраны на стену: если это несущая стена можно наклеить мембрану на основание стены, далее установить металлический каркас на виброподвесах, но максимальный эффект конструкции вы получите заполнив пространство между ГКЛ и мембраной шумопоглащающими материалами. В перегородке мембрану можно разместить между двух слоёв ГКЛ.

Применение звукоизоляционной мембраны для пола

 Различаем два основных размещения мембраны:

  • первое под чистовое покрытие с использованием виброподложки виброфлор;
  • второе под стяжку, в этом случае максимально эффективно будет использовать ТермоЗвукоИзол для создания эффекта плавающего пола.

Применение звукоизоляционной мембраны для потолка

Отмечаем два способа размещения мембраны на потолке. При установке натяжного потолка мембрану возможно наклеить на основание потолка, дополнительно заполнив пространство до плоскости подвесного материала ТермоЗвукоИзолом (иглопробивное полотно в оболочке спанбонд). Устанавливая много уровневые подвесные потолки из ГКЛ размещение мембраны возможно, как на основании перекрытия с заполнением пустот между основным и подвесным потолком, так и между двух слоёв ГКЛ.

Цена вопроса

Розничная стоимость звукоизоляционной мембраны в Томске от 750 руб/м2, цена изменяется в зависимости от производителя и толщены  материала. Из дополнительных материалов, для монтажа, в некотором случае Вам может понадобиться клей, уточняйте при оформлении заказа.

shumoizolyatsiya70.ru

Звукоизоляционные мембраны - универсальность и простота монтажа Строительный Двор

В наши дни проблема звукоизоляции в многоквартирных домах все еще остается актуальной. К сожалению, соблюдение строительных норм по допустимому уровню шума все еще оставляет желать лучшего. О старых домах говорить вообще не приходится, зачастую разговоры соседей за стеной слышны очень отчетливо. В связи с этим многие владельцы городского жилья совмещают ремонтные работы с усилением звукоизоляционных свойств помещения. Особое распространение на рынке получили звукоизоляционные мембраны. Особенности этого материла мы разберем в этой статье.

Тонкослойная звукоизоляция: особенности

Часто можно встретить утверждение, чем толще слой шумоизоляции, тем лучше звукоизоляционные свойства. Можно наткнуться на рекомендации по использованию плитного материала толщиной 50 – 100 мм. С таким тезисом сложно спорить, но как быть жителям городских квартир, где площадь комнаты и так не поражает воображение.

Укладка звукоизоляционной мембраны на пол

В старых строениях с ветхими перекрытиями сооружение пола толщиной 100 мм создаст серьезную нагрузку. В этих условиях распространение получили звукоизоляционные мембраны, которые изготавливаются на основе синтетических связующих и минеральных компонентов. Эта разновидность шумоизоляторов обладает своими особенностями и преимуществами.

  • Толщина – главной особенностью звукоизоляционных мембран является их толщина. Использование материала позволяет снизить уровень шума в помещении с минимальными потерями полезного объема комнаты. При этом слой мембраны толщиной 4-6 см позволяет увеличить шумоизоляцию помещения в два раза, что соответствует бетонной стене толщиной 30 см.
  • Плотность – изделия обладают плотной структурой, благодаря этому шум угасает не только в результате звукопоглощения, но и в результате звукоизоляции. Мембрана обладает индексом звукоизоляции 25 – 35 дБ.

Звукоизоляторы отражают звуковые волны, они отличаются большим весом и плотностью, поэтому их молекулы просто не колеблются вместе со звуковой волной. Звукопоглощение – это постепенное угасание интенсивности шума, которое достигается благодаря волокнистой или пористой структуре материала. Классическим примером звукоизоляционного материала является бетонная стена, а звукопоглощающего – минеральная вата.

  • Универсальность – звукоизоляционные мембраны могут использоваться для разных поверхностей: стен, потолков, перегородок, полов, труб и др. Допустимы разные способы монтажа: каркасная и бескаркасная.

Мембраны поставляются в рулонах, поэтому их удобно хранить и перевозить

Бескаркасный способ монтажа более простой, так как для него не требуется обрешетки. Каркасный монтаж требует сооружения конструкции из металлических профилей. Каркасный способ монтажа позволяет выровнять и утеплить поверхность стены.

  • Комбинирование с другими материалами – мембраны можно использовать с другими видами звукоизоляционных материалов. Например, повысить шумоизоляцию позволяет сочетание с минеральной ваты.
  • Эластичность – синтетические связующие обеспечивают высокую гибкость материала, даже при низких температурах звукоизоляционные мембраны не становятся ломкими. Эластичность позволяет использовать их для покрытий сложных форм.
  • Температурная устойчивость – звукоизолятор сохраняет своих характеристики в широком диапазоне температуры. Материал можно использовать в помещениях с повышенной влажностью.
  • Экологичность – материал не содержит вредных примесей и не выделяет в воздух вещества, негативно влияющие на здоровье человека.
  • Устойчивость к огню – показатели зависят от конкретного производителя, но некоторые разновидности материалов демонстрируют высокие показатели огнезащиты, не поддерживают горения и затухают. По классам отдельные разработки относятся к слабогорючим (Г1), трудновоспламеняемым (B1), с умеренным выделением дыма (Д2).

Есть у звукоизоляционных мембран и недостатки, например, они не так эффективны в промышленных помещениях с большой площадью.

Виды звукоизоляционных мембран

Рынок звукоизоляционных мембран богат различными наименованиями продукции, но выделить какие-то определенные разновидности среди них сложно. Зачастую производители присваивают своей продукции брендовые наименования. По большому счету мембраны различаются по способу монтажа и составом. По способу монтажа бывают изделия с самоклеящимися основанием и без него. Первый вариант удобен с той точки зрения, что нет необходимости наносить клей, но на этом различия заканчиваются.

По составы материалы бывают следующих видов:

  • Каучуковые мембраны изготавливаются из синтетического каучука, обладают хорошей эластичностью, если температура воздуха не опускается ниже -20 градусов. Высокая плотность обеспечивает хорошая показатели звукоизоляции для этого материала. В большинстве случаев материал используют для звукоизоляции стен.

Каучуковая мембрана эластична и отличается высокой плотностью

  • Каучуковые мембраны с минеральными компонентами – универсальная звукоизоляция подходит для потолка, стен и даже при сооружении плавающего напольного покрытия. Используется с большинством покрытий, таких как гипсокартон, ГВЛ, фанера и др. Эксплуатация допускается в широком диапазоне температур от -60 до +180 градусов.
  • Мембраны без синтетического каучука содержат только минеральные компоненты. Например, в состав подобных звукоизоляторов входит арагонит – минеральная порода, которая входит в состав мела, мрамора и известняка. Отказ от использования синтетических добавок делает материал более экологичным. Мембраны на основе арагонита применяются в офисах, частном строительстве и на промышленных предприятиях.

Вывод

Таким образом звукоизоляционные мембраны – это отличный материал для создания тонкой звукоизоляции. Особенно использование покрытия оправдывает себя для звукоизоляции городской квартиры.





Звукоизоляционные мембраны - универсальность и простота монтажа

www.sdvor.com

Звукоизоляционная мембрана для шумоизоляции стен, потолка, пола, перегородок.

БрендВольф Бавария
Статичная нагрузкадо 45 т/м2
Индекс изоляции воздушного шумадо 72% (Rw=28дБ)
Индекс изоляции ударного шумадо 65% (Lnw=28дБ)
Диапазон частот20 - 20000 Гц
Улучшение акустики0,5 из 0,9 возможных
Особенностидля внутренних и внешних конструкций помещений
Размеры мембраны600х5000 мм
Толщина мембраныдо 4 мм
Площадь мембраны3 м2
Вес мембраны 1м27,53 кг
Вес мембраны (рулон 3м2)22,59 кг
Состав мембраныполимеры

Где применяются звукоизоляционные мембраны PS 4 мм?

Жилые помещения: пол, стены, потолок, технологические коммуникации

Квартиры, коттеджи, таун-хаусы, усадьбы, гостиницы, дома отдыха, пансионаты, хостелы

Нежилые помещения: пол, стены, потолок, технологические коммуникации

  • Медицинские учреждения, учебные заведения, деловые центры.

Индустрия развлечения: пол, стены, потолок, технологические коммуникации

  • Ночные клубы, кафе, рестораны, караоке-бары.
  • Банки, стрелковые тиры, секретные объекты.

Помещения специального назначения: пол, стены, потолок, технологические коммуникации

  • Радиостудии, студии звукозаписи, театры, конференц-залы.
  • Музыкальные школы, кинотеатры.

Технические помещения: пол, стены, потолок, технологические коммуникации

  • Бойлерные, компрессорные, насосные, аппаратные комнаты.
  • Электрощитовые комнаты, лифтовые шахты.

Производственные помещения: пол, стены, потолок, технологические коммуникации

  • Заводские цеха, типографии, лаборатории.

Преимущества шумоизоляционной мембраны PS 4 мм

Звукоизоляционные мембраны PS разработаны по уникальной технологии российской производственной компании Вольф Бавария.

Мы расскажем о ключевых свойствах этого натурального и эффективного изоляционного материала:

  • Звукоизоляция до 72%.
  • Небольшая толщина - всего 4 мм.
  • Экологичность - мембраны состоят из натурального полимера.
  • Универсальность:

- мембрана оптимальна для звукоизоляции пола как под стяжку, так и на стяжку под любое финишное покрытие;

- не боится влаги;

- легко приклеивается к стенам и перекрытию потолка (бумажная клеевая защита).

- гибкая, пластичная – идеальна для звукоизоляции коммуникаций.

  • Прочность - благодаря высокой плотности мембраны обладают устойчивостью к механическим нагрузкам. Предел прочности при растяжении - 0,3 МПа, прочность на сжатие 5 кг/см2.
  • Низкие цены.
  • Простота монтажа и обработки.
  • Надёжность и долговечность.

Звукоизоляционные мембраны PS - это доступная, эффективная и универсальная защита от всех видов шумов.

Как смонтировать идеальную звукоизоляцию?

Корректный монтаж - очень важный этап работы с мембраной PS. Необходимо, чтобы поверхность была равномерно покрыта защитной мембраной, без единой щели. Даже самая мелкая щель является "мостом" для проникновения шума.

Мы выполним ответственный монтаж звукоизоляции у вас дома или предложим шеф-монтаж!

Наши специалисты предлагают:

  • Подготовка поверхностей: выравнивание, стяжка.
  • Установка звукоизоляционных мембран.
  • Финишная отделка поверхностей - любая на ваш выбор.
  • Другие дополнительные услуги.

Мы предлагаем надёжный современный продукт по доступным ценам. Гибкое согласование сметы позволит вам максимально точно спланировать бюджет.

В ассортименте компании Вольф Бавария имеются все необходимые расходные материалы для монтажа. Вы можете установить звукоизоляцию самостоятельно или воспользоваться услугами наших специалистов.

Рассчитать стоимость проекта по звукоизоляции вашего жилища можно, заказав выезд специалиста или заполнив небольшую форму расчета.



Требуйте от дилеров техническое задание (ТЗ) или покупайте у нас и получайте пошаговое ТЗ для Ваших рабочих с отгрузкой материалов!

phonestar.msk.ru

Мембрана FONOSTOP BAR для звукоизоляции пола от ударных шумов | Acousticalmaterials

ПРОБЛЕМА

Когда для звукоизоляции пола используются дешевые материалы, ожидаемый результат не достигается. Это происходит по разным причинам: уменьшается толщина ломких материалов, формируя тем самым большое количество акустических мостов; во время укладки стяжки листы звукоизоляции сдвигаются, открываются швы; звукоизоляционные материалы с низким механическим сопротивлением пробиваются на неровных участках перекрытий или при подвижках здания, когда они уложены на слабые, легкие основания.

ОПИСАНИЕ

Новый материал для звукоизоляции от ударного шума арт. FB -полимерно-битумная мембрана со звукоизоляционным слоем, выполненным из нетканой полиэстеровой ткани. Лабораторно подтверждено, что применение мембраны арт. FB и «плавающей стяжки» снижает уровень ударного шума на 25 дБ.. Верхняя лицевая сторона содержит тонкую защитную пленку с нетканым полиэстером. Эта пленка является защитным барьером против напряжений от хождения и  при  монтаже стяжки, а также в качестве щита, который сложно пробить под неровностью основания. Верхний слой соединен с нижним слоем из нетканого полиэстера специальными «эластичными иглами», которые гарантируют стабильность толщины и эластичность материала под нагрузкой. Мембрана арт.FB имеет высокие характеристики предельного растяжения до разрыва, которые позволяют материалу адаптироваться к неровному основанию без разрыва. Обработка верхнего слоя материала предназначена для исключения  контакта с жидким раствором (при устройстве стяжки), чтобы исключить заполнение раствором волокон нижнего эластичного слоя. Свободные волокна нижнего слоя, прижимаясь к основанию, препятствуют сдвигу материала во время укладки стяжки – ключевой момент для получения желаемого результата. Мембрана имеет боковой перехлест шириной 4 см. Звукоизоляция пола с помощью мембраны арт. FB уменьшает передачу ударного шума и повышает изоляционные свойства пола от воздушного шума.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Мембрана для звукоизоляции пола от ударных шумов арт. FB – многофункциональная звукоизоляционная мембрана, применяется для звукоизоляции полов внутренних помещений, наружных террас и эксплуатируемых кровель (в этом случае является ещё защитой кровельной гидроизоляции во время производства стяжки). Если стяжка разрушается, мембрана арт.FB защищает слой гидроизоляции от нарушения, облегчает работу по восстановлению гидроизоляционного слоя. Кроме того, он блокирует передачу к гидроизоляционному слою напряжений от стяжки.

МЕТОД ПРИМЕНЕНИЯ

Мембрана для звукоизоляции пола арт. FB может использоваться самостоятельно или в качестве дополнительного слоя для улучшения звукоизоляции; может комбинироваться сам с собой, т.е. укладываться друг на друга полиэстером наверх. Благодаря своей небольшой толщине (около 4 мм) и многостороннему использованию мембраны, арт. FB может также использоваться в качестве первого слоя звукоизоляции по неровному основанию перед укладкой другого звукоизоляционного материала от ударного шума (в этом случае материалы укладываются лицом друг к другу). Также материал служит для защиты других звукоизоляционных материалов от потенциально тяжелых нагрузок. Рулоны мембраны арт.FB раскатываются на сухую ровную поверхность: стык в стык по поперечным швам и с боковым перехлестом на величину специальной кромки (4 см) по продольным швам. Швы герметизируются монтажным скотчем. По периметру помещения к стенам крепится самоклеящаяся звукоизоляционная лента арт. IT. Поверх мембраны для звукоизоляции пола от ударных шумов арт. FB выполняется цементно-песчаная стяжка толщиной не менее 4 см, армированная оцинкованной металлической сеткой с ячейками 5х5 см. Главное, чтобы не существовало жесткого соединения между плитой перекрытия, "плавающей стяжкой" и стенами, которое может снизить эффективность звукоизоляции вдвое. Трубы также не должны помещаться в "плавающую стяжку", так как это может образовывать акустический мост. Только после укладки полового покрытия отрезаются выступающие части звукоизоляционных материалов. Мембрана для звукоизоляции пола арт. FB может применяться для звукоизоляции полов с подогревом. Укладка материала такая же, как было описано выше, материал должен быть уложен перед панелями системы обогрева пола.

ПРЕИМУЩЕСТВА:

  • толщина 5,5 мм;
  • звукоизоляция 25 дБ;
  • высокая прочность;
  • небольшой вес

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая толщина

5,5 мм

Толщина гидроизоляционного слоя

1,5 мм

Толщина звукоизоляционного слоя

4 мм

Ширина материала

100 см

Индекс снижения ударного шума

25 дБ

Предел прочности на разрыв, Н/ 50 мм: продольный поперечный

500 500

Предельное удлинение до разрыва, %: продольный поперечный

50 100

Динамический модуль упругости

0,44 МПа

Коэффициент паровой диффузии (мембраны)

8.000 m

Водонепроницаемость (1 м. водяного столба)

Водонепроницаем

Коэффициент теплопроводности

0,045 Вт/м0С

Удельный вес

1.6 кг/м2

Упаковка, рулон

1 х 15 м

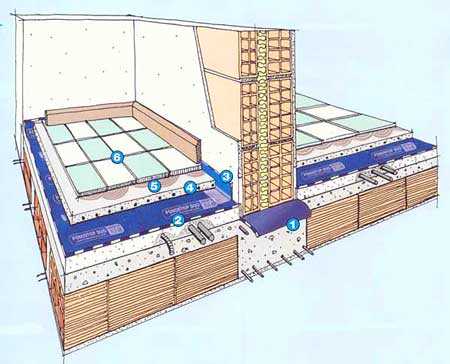

  Использование мембраны для звукоизоляции пола арт. FB и самоклеящейся полосы арт. IT  совместно с "плавающей стяжкой" в абсолютном большинстве реальных случаев обеспечивает выполнение нормативных требований по изоляции ударного шума в домах даже с высоко комфортными условиями (категория А) и рекомендуется НИИСФ г.Москва для использования в жилищном и гражданском строительстве. (Заключение по результатам акустических испытаний от 29 апреля 2008 г.) Внимание: для исключения дополнительных усадочных явлений не ходить по свежей «плавающей стяжке» в течении недели.

acousticalmaterials.ru

Как использовать мембраны для звукоизоляции?


Для борьбы с шумом дома и от соседей давно придумали различные системы и материалы для шумоизоляции. Самыми эффективными материалами являются обладающие повышенной плотностью и разнородной структурой, которая за счет чередования слоев повышает изоляционную эффективность конструкции. Также высокие акустические характеристики определяет грамотный монтаж материалов.

Сегодня рынок звукоизоляционных материалов в Ростове-на-Дону предлагает широкий ассортимент продуктов для борьбы с шумом. Среди особенно популярных находятся и тяжелые минеральные звукоизоляционные мембраны, купить которые можно и в нашем интернет-магазине.

Цена шумоизоляционных мембран в составе звукоизоляционной системы неоспорима. Они, помимо отличных звукоизоляционных свойств, обладают таким важным качеством как маленькая толщина. Толщина материала колеблется в зависимости от производителя и модели от 3 до 20 мм. Чаще всего встречаются мембраны толщиной 3-7 мм. За счет этой характеристики, звукоизоляционные мембраны для стен, пола и потолка позволяют сделать шумоизоляционную конструкцию тоньше и сэкономить полезное пространство.

Купить шумоизоляционную мембрану для стен, пола и потолка можно на полимерной или битумной основе. Битумно-полимерные мембраны в основном используются для звукоизоляции пола. Благодаря высокой плотности около 1800 – 2000 кг/м3 материал эффективно поглощает и рассеивает звуковые волны.

Монтируют звукоизоляционные мембраны в качестве срединного слоя в каркасных конструкциях, также есть возможность бескаркасной установки. Для удобства монтажа встречаются шумоизоляционные мембраны с клеевым слоем. Сверху мембрана и вся звукоизоляционная система обшиваются гипсокартонными листами или листами ГВЛ для окончательной декоративной отделки.

Первые цены на звукоизоляционные мембраны были недоступными любому потребителю, поскольку на рынке присутствовал один иностранный брэнд Тексаунд. Позже звукоизоляционные мембраны начали производить и в России, и их стоимость значительно снизилась, а качество ничуть не хуже. Сегодня купить гидроизоляционную мембрану для пола или шумоизоляционную мембрану отечественного производства может позволить каждый среднестатистический потребитель. К такому материалу можно отнести битумно-полимерную мембрану с ценой доступной российским покупателям SoundGuard Membrane. Применяют материал в качестве звуко- и виброизоляционной прокладки в каркасных конструкциях. Ее также используют в качестве битумной гидроизоляционной мембраны для звукоизоляции полов.

Форма обратной связи

tecsound-rostov.ru

Звукоизоляция квартиры с применением современных акустических материалов | Acousticalmaterials

Итак, Вам «посчастливилось» столкнуться с проблемой внешнего шума, не по своему желанию Вы слышите, как наверху ходят соседи, кто-то включает на полную громкость музыку, передвигает мебель, или делает ремонт? Увы, в процессе проектирования жилых домов, никто не уделяет внимания звукоизоляции квартир. Классическая теория гласит, что качество звукоизоляции зависит в первую очередь от толщины материала, используемого в качестве стен и перекрытий, но этого уже не переделать, – и единственным решением становятся особые акустические материалы, применяемые комплексно, по определенным технологиям. Да, дело именно в комплексном подходе, вот почему мы не рекомендуем делать звукоизоляцию квартиры без специальных знаний и навыков в этой области, обычно такие решения не дают желаемого результата. Это требует взвешенного подхода и целого ряда подготовительных работ.

В этой статье описывается применяемая нами технология звукоизоляции квартир от воздушного и ударного шумов. В любом случае, мы рекомендуем связаться с нашими специалистами по телефону (495) 783-26-57, или отправить нам запрос по почте [email protected] и получить профессиональную консультацию по Вашей проблеме.

Выделяют три типа шума — воздушный, ударный и структурный.

Воздушный шум возникает при излучении звука в воздушное пространство, который, достигая какого-либо препятствия (перегородка, перекрытие и т.п.), вызывает его колебание. При этом часть шума отражается, часть - поглощается, а часть передается в соседние помещения. С помощью специальных материалов можно существенно снизить уровень шума, передаваемого через перегородки и перекрытия.

Ударный шум внутри здания образуется при падении на пол различных предметов, передвижении мебели, ходьбе людей и других действий, вызывающих колебания перекрытий, передающиеся не только в нижние помещения, но и по всему зданию. Эффективный выход из создавшейся ситуации — создание звукоизолирующего слоя в полу.

Структурный шум распространяется по элементам конструкции здания, классический пример — проведение ремонта.

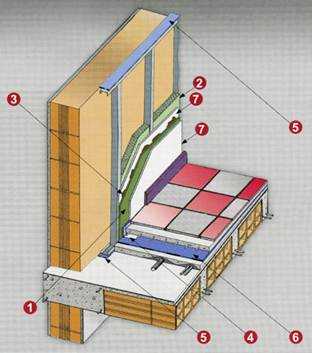

ИЗОЛИРУЕМ СТЕНЫ

1. арт.TB-6,9/13,8 Звукоизоляционная мембрана с «критической» частотой вне звукового диапазона. Толщина: 4 мм.

2. ТИХОСИЛК или Ш.Э.С. Акустик Материал из нетканого полиэфирного волокна. Толщина: 40 или 50 мм

3. КЛЕЙ Акустический клей, ведро 5 кг арт. FC / туба арт. P270

4. арт. IT Самоклеящаяся полоса из вспененного полиэтилена. Толщина: 5 мм

5(верх). арт. IT Самоклеющаяся лента из вспененного полиэтилена для изоляции стен от металлических конструкций от стен. Рулон 20 кв.м, Толщина 5мм, ширина 1 м.

5(низ). арт. FD Мембрана для звукоизоляции пола от ударных шумов. Снижение шума на 28 дб. Рулон 10,5 кв.м., толщина 6,5мм. Вес 2 кг/м2.

6. арт. FD или арт. А-С2-30 Мембрана для звукоизоляции пола от ударных шумов. Толщин: 6 мм.

7. ГИПСОКАРТОН толщиной не менее 10 мм.

ОПИСАНИЕ: В качестве дополнительной перегородки можно применить звукоизолирующую конструкцию на металлическом каркасе для гипсокартона. Металлический каркас устанавливается на направляющие, враспор закрепляемые на потолке и полу и изолированные при помощи самоклеящейся полосы из вспененного полиэтилена арт. IT сверху и в местах прилегания к стенам, нижняя направляющая должна быть установлена на мембрану для звукоизоляции пола от ударных шумов арт. FD порезанную на полосы подходящего размера.
При этом ОБЯЗАТЕЛЬНО устанавливать каркас на стяжку, поскольку в данном случае конструкция будет лучше развязана от несущих конструкций.

В случае необходимости каркас можно прикрепить шурупами-саморезами, но через прокладки из звукоамортизационной полосы арт. FS-14/33, либо используя специальные шайбы с резиновым слоем.

При построении каркаса для звукоизолирующих конструкций необходимо применять качественные направляющие и профили (прим. Knauf). При этом, если высота потолков выше 2.5 метров, необходимо использовать поддерживающие виброизолирующие стеновые крепления арт. А-ВИП.

Пространство между профилями каркаса заполняется звукоизолирующим материалом ТИХОСИЛК, который крепится к стене с помощью КЛЕЯ.

К металлическому каркасу крепится первый слой панелей гипсокартона, к которому приклеивается звукоизоляционная мембрана арт.TB-6,9/13,8 клеем п.3. Стыки мембраны и черновых листов проклеиваются жидкими гвоздями, а стыки мембраны проклеиваются монтажным скотчем.

Затем устанавливается второй слой панелей гипсокартона, стыки между которыми заштукатуриваются гипсовой мастикой. После чего панели готовы к финишной отделке (краска, обои и т. п.).

Изоляция от воздушного шума стен, изолированных с помощью звукоизоляционной мембраны арт.TB-6,9/13,8 и ТИХОСИЛК, достигает 59 дБ в зависимости от структуры стены. При этом, при использовании двух листов гипсокартона вместо одного изоляция воздушного шума стен увеличится на 4-5 дБ.

Лучше избегать монтажа врезных выключателей розеток и светильников.

ИЗОЛИРУЕМ ПОТОЛОК

1. арт.TB-6,9/13,8 Звукоизоляционная мембрана с «критической» частотой вне звукового диапазона. Толщина: 4 мм.

2. ТИХОСИЛК Звукоизоляция из нетканого полиэфирного волокна. Толщина: 40 мм

3. Любой звукотермоизоляционный материал на основе стекловолокна. Можно исключить.

4. арт. FS-14/33 Звукоамортизационная полоса для звукоизоляции перегородки от перекрытия. Толщина: 4 мм.

5. ГИПСОКАРТНОН

6. ШУРУП-САМОРЕЗ

7. АМОРТИЗИРУЮЩАЯ ПРОКЛАДКА

8. КЛЕЙ Акустический клей, ведро 5 кг арт. FC / туба арт. P270



ОПИСАНИЕ: Каркас подвесной системы состоит из крепежных ПП-подвесов, направляющих и профилей. ПП крепеж крепится к плитам перекрытия через подвесы проклеенные материалом арт. IT со стороны бетонных плит и крепится дюбель гвоздями через шайбу с резиновой прокладкой (кровельные саморезы идут именно с такими шайбами). После монтажа прямого ПП-крепежа, на него нанизывается звукоизолирующий материал ТИХОСИЛК, он закрепляется деревянными стержнями диаметром 2.5 мм и длиной от 7 см. Затем монтируется основной каркас, выравнивается и закрепляется. К перегородкам направляющие прилегают через звуко-амортизирующую полосу арт. IT.

К каркасу подвесной системы крепится первый слой панелей гипсокартона, к которому приклеивается звукоизоляционная мембрана арт.TB-6,9/13,8, стыки которого также проклеиваются жидкими гвоздями и скотчем. После чего крепится второй слой панелей гипсокартона. При этом стыки между панелями гипсокартона заштукатуриваются гипсовой мастикой. Стык по периметру потолка герметизируется силиконовым герметиком.

Замечания по установке:

- Все соединения с несущими конструкциями осуществляются через неупругие виброизоляционные соединения.

- Любая смонтированная перегородка, либо звукоизолирующий потолок должны быть герметизированы.

- Минимально допустимый индекс звукоизоляции от ударного шума для квартиры должен составлять минимум 20 Дб.

- Индекс изоляции в 55 Дб от ударного шума может быть обеспечен только плитами из минеральной ваты. - Двойной слой материала Fonostop Duo (белой стороной друг к другу) обеспечивает индекс звукоизоляции в 32.5 Дб.

- Все электрические провода должны проходить через виброизолирующие прокладки из материала IT и иметь припуск в виде кольца заложенного между стеной и звукоизоляционной конструкцией. Все стыки изолируются с помощью герметика.

ЗВУКОИЗОЛЯЦИЯ ПОЛА С ПОКРЫТИЕМ ЛАМИНАТОМ ИЛИ ПАРКЕТНОЙ ДОСКОЙ

1. Основание

2. арт. FL Мембрана для изоляции пола от ударных шумов. Толщина: 5 мм.

3. Фанера влагостойкая 2 слоя

4. Влагостойкий клеевой состав

5. Саморез

6. Влагостойкий клеевой состав

7. Паркет

8. арт. IT Самоклеящаяся полоса из вспененного полиэтилена. Толщина: 5 мм

9. Плинтус

10. КЛЕЙ Акустический клей, ведро 5 кг арт. FC / туба арт. P270


ОПИСАНИЕ:

ОСНОВАНИЕ – это несущая конструкция, на которой создается «звукоизолирующий пол». Поверхность основания должна быть ровной и гладкой. Бетонное основание, при необходимости, рекомендуется выровнять быстрым самонивелирующимся раствором. Деревянное основание должно быть прочным, ровным и устойчивым.

ЗВУКОИЗОЛИРУЮЩИЙ СЛОЙ должен быть выполнен пароводонепроницаемым, чтобы не передавать влагу от структурной плиты к фанерной подоснове, и прочным, способным воспринимать постоянные нагрузки от хождения, а также не разрушаться с течением времени. Мембрана для изоляции пола от ударных шумов под ламинат и паркетную доску арт. FL – высокоэффективный звукоизолирующий материал, который соответствует всем вышеперечисленным требованиям.

Он приклеивается клеем п.10 с расходом 100 г/кв. метр на гладкую, ровную поверхность основания: стык в стык по поперечным и продольным швам. Швы герметизируются самоклеящимся скотчем. По периметру помещения к стенам крепится самоклеящаяся звукоизолирующая лента арт. IT для исключения контакта фанеры и паркета со стенами и герметизируется скотчем.

Поверх мембраны арт. FL выполняется ДВУХСЛОЙНАЯ ФАНЕРНАЯ ПОДОСНОВА толщиной 20-36 мм. Крупный лист влагостойкой фанеры нарезают квадратами 75х75 (или 50х50 см) и укладывают в определенном порядке со смещением швов и с промежутками около 4 мм. Первый слой фанерной подосновы механически не крепится к основанию. Второй слой фанеры клеится к первому на эпоксидно-полиуретановый влагостойкий клеевой состав и дополнительно крепится саморезами. Общее число элементов крепления должно быть не менее 12 – 16 шт. на кв. метр. Головки саморезов «утапливаются» на 3-5 мм. Главное, чтобы не существовало жесткого соединения между основанием, фанерной подосновой и стенами, которое может снизить эффективность звукоизоляции вдвое.

Перед укладкой паркета фанерную подоснову необходимо отшлифовать для устранения перепадов.Укладка паркета (штучного или паркетной доски) по технологии «звукоизолирующего пола» обеспечивает снижение уровня ударного шума ΔL не менее 14 ДБ.

ЗВУКОИЗОЛЯЦИЯ ПОЛА С ПОКРЫТИЕМ ПЛИТКОЙ, ЛИНОЛИУМОМ ИЛИ ПАРКЕТОМ

1. арт. FS-14/33 Звукоамортизационная полоса для звукоизоляции перегородки от перекрытия. Толщина: 4 мм.

2. арт. FD Мембрана для звукоизоляции пола от ударных шумов. Толщина: 6 мм.

3. арт. IT Самоклеящаяся полоса из вспененного полиэтилена.

4. Гидравлически вяжущий раствор

5. Прозрачный эластичный сценический клей

6. Половое покрытие


ОПИСАНИЕ: Ударный шум внутри здания, образующийся при падении на пол различных предметов, передвигании мебели, ходьбе человека и т.п., вызывает колебания перекрытия, которые передаются не только в нижние помещения, но и по всему зданию в целом.

При этом проблему ударного шума нельзя решить путем увеличения массы конструкции. Эффективный выход из создавшейся ситуации – создание «звукоизолирующего пола».

СТРУКТУРНАЯ ПЛИТА - структурный элемент, на котором создается «плавающий пол». Поверхность должна быть ровной и гладкой. Для лучшего результата трубы не помещаются в плиту, а прокладываются сверху в кожухе, выполненном из легковесного бетона. Если это невозможно, то трубы прикрепляются к плите перекрытия цементно-песчаным раствором. Не следует использовать перекрестие труб, так как это увеличивает толщину подготовительного слоя; если невозможно избежать перекрестия труб, то нижнюю трубу можно проложить по желобу, выдолбленному в плите.

ЗВУКОИЗОЛИРУЮЩИЙ СЛОЙ должен быть водонепроницаемым, чтобы не впитывал влагу верхней цементной стяжки, и прочным, способным воспринимать постоянные нагрузки от хождения, а также не разрушаться с течением времени. Мембрана для звукоизоляции пола от ударных шумов арт. FD – высокоэффективный шумоизоляционный материал, который соответствует всем вышеперечисленным требованиям.

Он укладывается на гладкую, ровную поверхность плиты перекрытия: стык в стык по поперечным швам и с боковым перехлестом на величину специальной кромки (5 см) по продольным швам. Швы герметизируются монтажным скотчем. По периметру помещения прокладывается самоклеящаяся звукоизоляционная лента арт. IT

Поверх мембраны для звукоизоляции пола от ударных шумов арт. FD выполняется «ПЛАВАЮЩАЯ СТЯЖКА» толщиной не менее 4 см, армированная оцинкованной металлической сеткой с ячейками 5х5 см. Главное, чтобы не существовало жесткого соединения между плитой перекрытия, "плавающей стяжкой" и стенами, которое может снизить эффективность звукоизоляции вдвое. Трубы также не должны помещаться в "плавающую стяжку", так как это может образовывать акустический мост.

Акустическая изоляционная система (арт. FD + арт. IT) +"плавающая стяжка") рекомендуется для зданий с полами, потенциальная нагрузка которых не превышает 200 кг/м2. Рекомендуемая пропорция для изготовления "плавающей стяжки": 250 кг цемента (М-500)/м3.

Для звукоизоляции от ударного шума рекомендуется использовать звукоизоляционный мембрану арт. FD, уложенный под "плавающую" стяжку.

Звукоизоляция перегородок. На перекрытие укладывается звукоамортизирующая полоса арт. FS-14/33, на которую будут устанавливаться перегородки.

Звукоизоляция перекрытия. На перекрытие укладывается слой звукоизоляции от ударного шума арт. FD. Стыки герметизируются скотчем.

Звукоизоляция стен. Для звукоизоляции стен от ударного шума необходимо отделить армированную стяжку плавающего пола от стен с помощью самоклеящейся полоски из вспененного полиэтилена SOUND TAPE.

МАТЕРИАЛЫ

Артикул

Назначение

Применение

Размеры, см

Особенности

арт. FD

Звукоизоляция пола от ударного шума

Укладывается под армированную «плавающую» стяжку

Рулон:

1000х105х0,8



Рулон

1500х100х0,4

Звукоизолирующий материал, состоящий из полимернобутимной мембраны и слоя синтетического войлока.

Индекс изоляции ударного шума: 33,5 дБ

Индекс изоляции ударного шума: 23,5 дб

арт. FL

Звукоизоляция пола от ударного шума

Укладывается на основание под паркетную доску или ламинат

Рулон:

1000х100х0,5

Звукоизолирующий материал, состоящий из полимернобутимной мембраны и слоя синтетического войлока.

Индекс изоляции ударного шума: 14 дБ

(с паркетной доской)



арт. FS-14/33

Звукоизоляция перегородок от перекрытия и металлического каркаса

Укладывается на перекрытие под перегородки и под металлический каркас в качестве звукоамортизационной прокладки

Рулон:

1000х(14;20;25;33)х0,4

Полимернобутимный звукоизоляционный материал.

арт. IT

Звукоизоляция «плавающей» стяжки от стен

Приклеивается по стыку «пол-стена» перед укладкой «плавающей» стяжки

Рулон:

5000х10х0,5

Самоклеящаяся лента из вспененного полиэтилена

арт.TB-6,9/13,8

Звукоизоляция стен и потолка от воздушного шума

Приклеивается к стене или потолку с помощью клея арт. FC или «мгновенной хватки»

Рулон:

1150х60х0,4

Звукоизолирующий материал «полимерный свинец» с «критической частотой» вне звукового диапазона. Индекс изоляции воздушного шума: 48-59 дБ *

арт. FC

Приклеивание звукоизолирующих материалов

Наносится на поверхность сплошным слоем или точечно

Ведро: 5 кг

Клей на водной основе со специальными добавками. Расход: 0,3-0,5 кг/м2


ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Артикул

Назначение

Применение

Размеры, см

Особенности

ТИХОСИЛК

Звукоизоляция стен и потолка от воздушного шума

Приклеивается к стене или потолку с помощью клея

Рулон:

1000х60х4

Звукоизолирующий нетканый материал из полиэфирного волокна. Индекс изоляции воздушного шума: 48-59 дБ *

SOUND METTAL

Звукоизоляция стен и потолка от воздушного шума

Приклеивается к стене или потолку с помощью клея

Рулон:

300х100х0,6

Звукоизолирующий материал из 2-х слоёв вспененного полиэтилена со свинцовой пластиной. Звукоизоляция: 27,5 дБ

Арт. AS-35/50/100

Улучшение акустических характеристик помещения

Приклеивается к стене или потолку с помощью клея

Панели:

100х100(3,5-10)

Звукопоглощающие рельефные панели из полиуретана. Звукопоглощение: 0.7-1


Показатели изоляции воздушного шума получены при совместном применении материалов и гипсокартонных листов и подтверждены Научно-исследовательским институтом строительной физики РААСН (Протокол № 31310 от 22.10.03 г., дополнение № 05/695-31 от 03.08.05 г.)

Материалы соответствуют стандартам ISO 9001, 14001

Материалы сертифицированы центром Госсанэпиднадзора РФ



acousticalmaterials.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
