Звукоизоляция межэтажных перекрытий

Журнал "Технологии строительства"  2002 г.  №5
Александр Боганик

Звукоизоляция межэтажных перекрытий

В предыдущей статье, посвященной увеличению звукоизоляции перегородок, в качестве основной акустической характеристики строительных конструкций рассматривался индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных перекрытий в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель - индекс приведенного уровня ударного шума Ln,w, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика - по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории "шум от соседей сверху", причиной чему служит именно недостаточная звукоизоляция перекрытий.

Нормативными документами, регламентирующими звукоизоляционные свойства строительных конструкций, в настоящее время являются СНиП-II-12-77 "Защита от шума" и нормы МГСН 2.04-97 "Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях", действующие на территории Москвы с 1997 года на правах дополняющего и уточняющего документа. Строительные нормы МГСН 2.04-97, как и полагается относительно новому изданию, представляют из себя более развернутый документ. В нем требования к звукоизоляционным характеристикам строительных конструкций варьируются в зависимости от заданной категории комфортности здания. В современных экономических условиях это весьма важно, поэтому проектирующие и инспектирующие организации даже в других крупных городах и регионах России охотно применяют нормы МГСН в своей работе.

Для конструкций межэтажных перекрытий жилых зданий согласно нормам МГСН 2.04-97 в качестве нормативных значений приняты следующие величины.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw=52 дБ.

Но для плит перекрытия толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw=51 дБ. И это при том, что введенный еще в 1977 г. СНиП устанавливает минимальное значение индекса изоляции воздушного шума перекрытием не менее Rw=52 дБ! К слову сказать, в нормах МГСН историческая справедливость, а вернее несправедливость, узаконена - здания с подобными стенами и перекрытиями отнесены к категории В. Величина требуемой изоляции воздушного шума стенами и перекрытиями между квартирами для домов данной категории снижена на 2 дБ по сравнению со СНиП от 1977 года и составляет Rw=50 дБ. Тем самым без проведения каких-либо дорогостоящих мероприятий звукоизоляция громадного количества жилых зданий стала удовлетворять требованиям нормативных документов.

Так или иначе, звукоизолирующая способность перекрытия в отношении воздушного шума формируется на стадии заводского изготовлении строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции перекрытия можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в перекрытиях между квартирами. В настоящее время при строительстве "элитного" монолитного жилья категории А толщина межэтажных перекрытий может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw=55 дБ и выше.

При этом, когда здание уже построено, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит перекрытия. Таким образом, если при строительстве был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума - показателем уровня приведенного ударного шума под перекрытием - дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых - никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты перекрытия, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине перекрытия (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Ln,w=74 дБ. Как видно из таблицы, данное значение намного превышает все приведенные там предельно допустимые уровни.

Категории зданий:

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик перекрытия, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую "топальную" машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция перекрытия.

Увеличение изоляции ударного шума перекрытием

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите перекрытия дополнительной конструкции пола на упругом основании, т.н. "плавающего пола", либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита перекрытия толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lw,n=80 дБ. В отличие от "недостающих" до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lw,n=60 дБ для зданий категории В) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху. И если в предыдущей публикации речь шла о том, что существующие санитарные нормы и понятие акустического комфорта - вещи, расположенные достаточно далеко друг от друга, то что же можно сказать в данном случае?

Вариант, когда на плиту перекрытия без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от звукоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под паркетную доску рулонного материала "Шуманет-100" c индексом изоляции ударного шума Ln,w=18 дБ позволяет добиться соответствия требованиям строительных норм для зданий минимальной категории комфортности (Ln,w=60 дБ) в случае бетонного перекрытия толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом является применение следующей конструкции плавающего пола (рис.1). На плиту перекрытия укладывается слой упругого звукоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края звукоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. "звуковых мостиков", наличие которых приводит к существенному снижению эффекта звукоизоляции.

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что звукоизоляцию вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: "Я не так богат, чтобы оплачивать покой моего соседа снизу".

Вторая опасность - что звукоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего - это плиты из стеклянного штапельного волокна "Шуманет-П60" толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м индекс изоляции ударного шума такой конструкции равен Ln,w=37 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума (Ln,w=55 дБ) при любой толщине несущей плиты перекрытия. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. Более тонкий рулонный материал "Вибросил-Е" толщиной 11 мм, уложенный под стяжку с поверхностной плотностью не менее 80 кг/м, обеспечивает снижение уровня ударного шума на Ln,w=32 дБ.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения звукоизоляции путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения

Проблема увеличения изоляции межэтажного перекрытия со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении звукоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня ударного шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность звукоизоляционных мероприятий "снизу" редко превышает величину 15 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями - кафе, ресторанами или магазинами - возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, межэтажное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной звукоизоляции считается подвесной потолок из гипсоволокнистых листов (ГВЛ) с шарнирными подвесами в сочетании с подвесным звукопоглощающим потолком, расположенным ниже.

Нижеприведенная схема дополнительной звукоизоляции перекрытия применялась в одном из московских ресторанов, расположенном на первом этаже жилого дома.

Измеренный индекс изоляции воздушного шума исходной конструкцией перекрытия, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw=48 дБ (расчетное значение Rw=52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw=62 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее Rw=14 дБ.

Была предложена следующая конструкция подвесных потолков (рис. 2):

Вышеприведенная схема устройства дополнительной звукоизоляции перекрытия с некоторыми изменениями применяется также при строительстве студий, концертных залов и кинотеатров.

Для решения более "скромных" акустических задач величины воздушных зазоров в конструкциях потолков могут уменьшаться, конструкция может упрощаться, т.е. выполняться частично. Например, для снижения ударного и воздушного шума от соседей сверху в панельных и блочных домах с высотой потолка до 2.8 м чаще всего используется более простая схема. К плите перекрытия подвешивается подвесной потолок "Ecophon Harmony" (поз. 8, 9, 10, 11 на рис. 2) с двумя слоями звукопоглощающей ваты "Шуманет-БМ" толщиной по 50 мм (поз. 7 на рис. 2), которая помещается во внутреннее пространство между плитой перекрытия и акустическим потолком. Общая толщина звукопоглощающего потолка в таком случае составляет 170 мм, а величина снижения шума в защищаемом помещении (в зависимости от ситуации) равна 8-10 дБА.

Для всех конструкций с использованием подвесного потолка из ГВЛ принципиально важными являются следующие решения:

В заключение необходимо отметить, что при проведении любых звукоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через "третьи" стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную звукоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

www.hi-fi.ru

Звукоизоляция межэтажных перекрытий своими руками

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление

www.ivd.ru

Звукоизоляция перекрытий – материалы и способы прокладки изоляции + Видео

Звукоизолирующие стройматериалы

Существует несколько материалов, с помощью которых создается межэтажная шумоизоляция:

  • Пенополистироловая плита. Главными достоинствами этого материала является его низкая стоимость и самозатухание при возгорании (если добавить специальные добавки). К тому же, он влагостойкий, экологически чистый и не деформируется со временем.
  • Стекловата и минеральная вата. Преимущество ваты – высокое звукопоглощение и негорючесть. Используя вату, необходимо делать гидроизоляционный слой, так как она впитывает влагу. Недостаток в том, что со временем она сминается, что приводит к ухудшению звукоизоляции.
  • Несшитый пенопропилен. Он имеет отличные показатели по снижению ударного шума. Кроме того, он также экологически чистый и имеет малый вес.
  • Сшитый пенополиэтилен. Является наиболее предпочтительным материалом для звукоизоляции. Не требует гидроизоляционного слоя. Также он легкий, гибкий и экологически безопасный.
  • Несшитый газонаполненный пенополиэтилен. Не выдерживает больших нагрузок долгое время. Воздух из ячеек понемногу выходит, он сдувается и превращается в обычную пленку, в которой отсутствуют звукоизоляционные свойства. Поэтому его нельзя использовать в стяжке пола.

Выбираем способ звукоизоляции перекрытий

Звукоизоляция межэтажных перекрытий осуществляется двумя способами – выполнение подвесного потолка либо плавающего пола. Плавающий пол – это стяжка из цементно-песчаной смеси, бетона, гипса или других материалов. Она укладывается на слой звукоизоляционного материала, но он должен быть упругим. Стяжка в основном имеет 50-80-миллиметровую толщину, а звукоизоляционный слой – от 3 до 50 мм. Кроме того, стяжка не должна соприкасаться со стеной, поэтому нужно проложить упругие прокладки, как ограничитель.

Подвесной потолок выполняется из гипсокартонных плит. Слой звукоизоляционного материала крепится между потолком и гипсокартоном, который монтируется на металлический каркас.

Шумоизоляция межэтажных перекрытий осуществляется не очень сложно даже своими руками. Для звукоизоляции пола необходимы: звукоизоляционный материал (например, вата), маяки, стяжка. Начиная делать стяжку, нужно учитывать, что она должна быть плавающей. Она имеет такое название, так как будет находиться на звукоизоляционном слое и не соприкасаться со стенами.

Как делается звукоизоляция перекрытий своими силами?

Итак, сначала необходимо снять полы. Если они были деревянные, тогда уберите все доски, а если бетонные, снимите линолеум. Пол вымойте от грязи, пыли и другого мусора. Ямы, дыры и неровности заделайте специальной ремонтной смесью. Теперь по краям нужно положить виброизоляционные прокладки, но их высота должна быть чуть выше стяжки. Потом они фиксируются жидкими гвоздями.

Затем выставляются маяки, но заранее необходимо сделать нужные замеры уровнем. Выставите их максимально точно, потому что именно на них будет укладываться материал. Продевать вату надо так, чтобы маяки протыкали ее насквозь.

Далее вата прячется под основное покрытие пола. Это может быть, например, паркет, тогда доски укладываются сразу на вату. Если есть желание постелить ДСП, то для этого нужно сделать направляющие. А если собираетесь делать бетонный пол, то нужна стяжка. Для этого разведите цементно-песчаную смесь с водой в пропорции 1 к 3. Раствор должен получиться почти сухим.

Сначала делается двухсантиметровый слой поверх ваты. Потом кладется сетка, и снова заливается раствор высотой 2 см. Теперь его нужно разровнять по периметру, ориентируясь на маяки. Затем они вынимаются, а смесь остается сохнуть. После высыхания пол следует затереть. Вот и все, шумоизоляция перекрытий готова. Остается только постелить линолеум.

ogodom.ru

Межэтажная звукоизоляция


В процессе строительства дома крайне важным является вопрос звукоизоляции. Если со стенами все более или менее понятно, то при изоляции межэтажных перекрытий есть множество нюансов.

Самая лучшая звукоизоляция пола – это произвести настил по балкам из дерева. При монтаже бруса на некотором расстоянии нужно будет заполнить пустоты материалами, которые обеспечат поглощение звука.

Дерево отлично проводит звук, в том случае, если обшить балки деревом, о тишине в доме можно будет забыть.

Чтобы выбрать правильный материал, нужно принимать в расчет особенности расположения покрытий, ведь оно находится под непрерывным акустическим воздействием. Шум на втором этаже, такой как: падение предметов, работающий телевизор, хлопающие двери и тд, особенно сложно живущим на первом этаже, если жильцы второго этажа ведут ночной образ жизни. При качественном выполнении шумоизоляции в каркасном доме, живущие на первом этаже люди не испытывают никаких неудобств. Требования к изоляции обозначаются двумя индексами: изоляции воздушного шума и приведенного уровня ударного шума. Перечень требований и норм подробно описан в СНиП 23-01-2003 «Защита от шума».

Для качественной межэтажной звукоизоляции в деревянном доме нужно добиться того, чтобы индекс изоляции воздушного шума был выше шаблонного значения, а уровень ударного шума наоборот, ниже нормы.

Принцип тишины достигается при помощи отражения звука от перекрытий, чем оно плотнее и толще, тем тише будет в доме.

Чтобы произвести шумоизоляцию в доме, где есть перекрытия из дерева, можно использовать разные материалы, все зависит от архитектурных особенностей конструкции. Самые популярные и эффективные материалы описаны ниже.

Минеральная вата в листах или рулонах — это самый лучший поглотитель шума,

Подложка вибродемфирующая, а также битумная мембрана под стяжку -это эффективный способ создания тишины, за счет отличных показателей изоляции от шума и вибрации.

При правильном выборе межэтажной звукоизоляции, в деревянном доме будет комфортно и тихо жить всем членам семьи.

Об изоляции стоит позаботиться еще в процессе строительства или при выполнении черновой отделки.  Определить, какой же способ шумоизоляции пола лучше, вам помогут наши специалисты. Если нужно провести точные расчеты или вы не можете выбрать, что вам подходит больше, просто позвоните по указанному номеру.  Менеджер проконсультирует вас и ответит на все интересующие Вас вопросы.

Форма обратной связи

tecsound-sochi.ru

Звукоизоляция междуэтажных перекрытии - Энциклопедия по машиностроению XXL

ЗВУКОИЗОЛЯЦИЯ МЕЖДУЭТАЖНЫХ ПЕРЕКРЫТИЙ  [c.212]

Исследования в доме серии П-49П показали удовлетворительную звукоизоляцию междуэтажных перекрытий как от воздушного, так и от ударного шумов (Еу = =0—1 дБА). Междуэтажные перекрытия из железобетонных панелей толщиной 14 см с полом из линолеума на войлочной подоснове производства ГДР и БИР имеют изоляцию от ударного шума от +7 до +18 дБА. Б данном случае положительную роль в повыщении звукоизоляции сыграли как полимерцементная затирка слоем около 1 см (применяется для выравнивания поверхности панелей перекрытий), так и хорошее качество монтажных работ.  [c.213]


Один из перспективных путей повышения звукоизоляции междуэтажных перекрытий — применение панелей из бетонов на легких заполнителях, в частности пз керамзитобетона. В акустических камерах испытано междуэтажное перекрытие толщиной 18 см, площадью  [c.217]

Звукоизоляция междуэтажных перекрытий с полами вариантов I и II удовлетворяет требованиям норм звукоизоляции от воздушного и ударного шумов Е = = 1—3 дБА Еу=3—9 дБА. Звукоизоляция междуэтажных перекрытий с полами из паркетных досок по лагам (вариант III) весьма высокая "8=6—8 дБА, Еу= = 8—И дБА, что свидетельствует о стабильном и высоком качестве работ по устройству полов из паркетных досок.  [c.219]

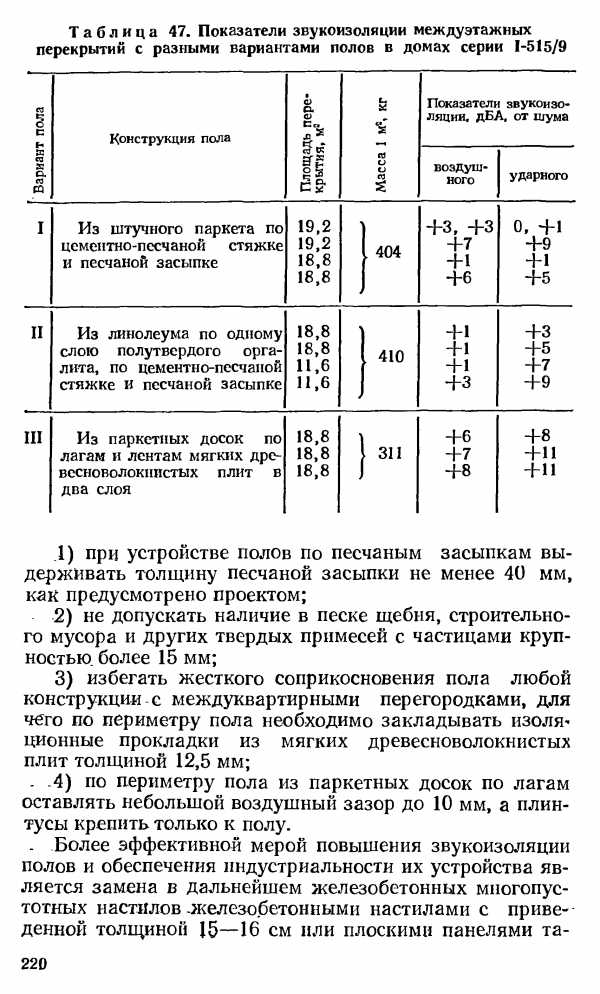

Таблица 47. Показатели звукоизоляции междуэтажных перекрытий с разными вариантами полов в домах серии 1-515/9

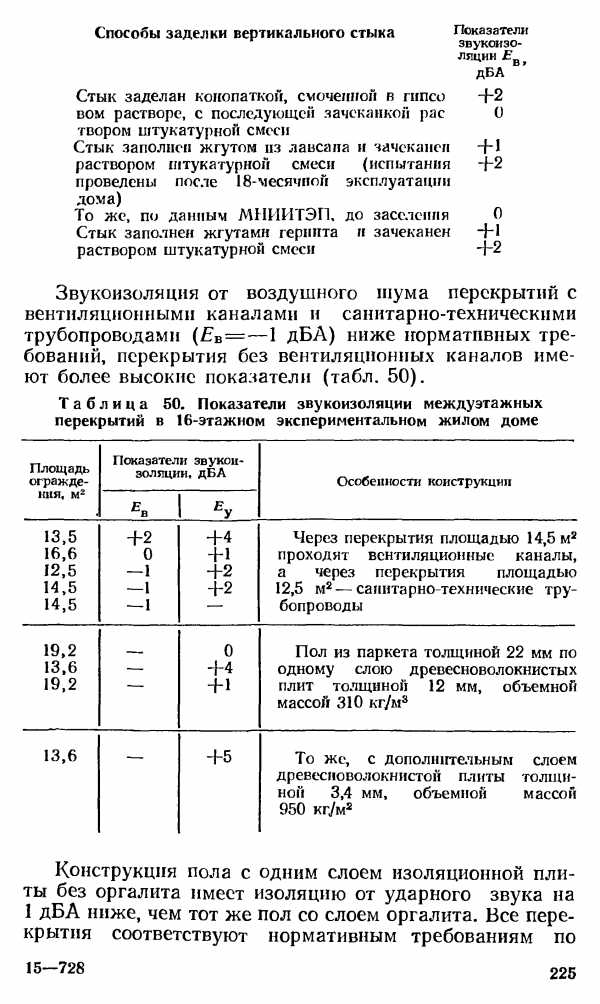

Таблица 50. Показатели звукоизоляции междуэтажных перекрытий в 16-этажном экспериментальном жилом доме

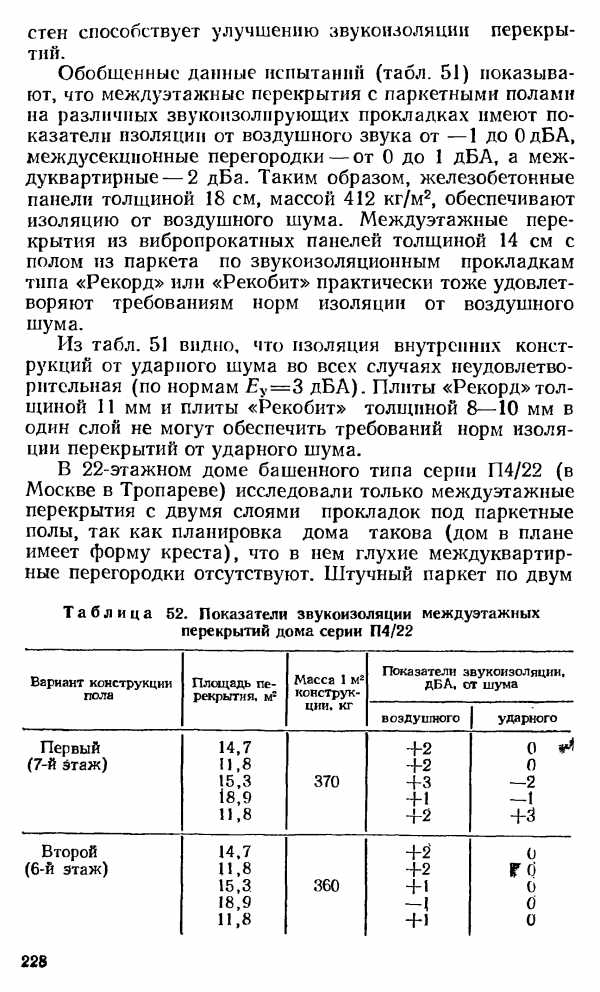

Таблица 52. Показатели звукоизоляции междуэтажных перекрытий дома серии П4/22

При выборе конструкции междуэтажного перекрытия (основания) надлежит руководствоваться Указаниями по проектированию и изготовлению облегченных крупнопанельных междуэтажных перекрытий жилых и общественных зданий (1961 г.) и главой СНиП 1-В.26-62 Теплоизоляция и звукоизоляция строительных конструкций. Материалы и изделия .  [c.358]

Покрытия полов из паркета — самые лучшие в теплотехническом отношении и нарядные, благодаря исключительным качествам природной древесины отличной износостойкости, красоте текстуры и высоким теплотехническим качествам. Покрытия полов из паркета устраивают по междуэтажным перекрытиям и перекрытиям подвальных помещений первых этажей зданий. Их конструкции зависят от типа железобетонных перекрытий и от предъявляемых к полам требований звукоизоляции. Широко применяют конструкции, в которых по многопустотным плитам перекрытий устраивают засыпку из песка, поверх нее укладывают цементно-песчаную стяжку, затем на горячем битуме наклеивают древесноволокнистые плиты объемной массой 800—850 кг/м и по ним настилают паркет. В зимнее время цементно-песчаную стяжку заменяют стяжкой из литого асфальта.  [c.171]

Междуэтажные перекрытия из сплошных железобетонных плит толщиной 10 см в домах серии 1605-АМ оказались совершенно неудовлетворительными в отношении звукоизоляции от воздушного шума. После увеличения толщины перекрытий и перегородок до 12, а затем до 13,5 см качество звукоизоляции не улучшилось, в некоторых случаях даже толщина 14 см оказалась недостаточной. Так, например, при толщине 14 см панели площадью 8—10 м удовлетворяли требования норм, а площадью 12 м и более не имели достаточной звукоизоляции.  [c.212]

В последующем для повышения звукоизоляционных качеств конструкций крупнопанельных зданий стали применять междуэтажные перекрытия из железобетонных плит размером на комнату толщиной 14 см с полом из линолеума на войлочной подоснове. С целью повышения звукоизоляции перекрытия заводили в на-  [c.212]

Междуэтажные перекрытия толщиной 14 см с полом из линолеума на войлочной основе в домах серии П-49 имеют показатели звукоизоляции от воздушного шума от —2 до —5 дБ. Самый низкий показатель (—5 дБ) у перекрытия между первым и вторым этажами, смонтированного насухо (без раствора) с последующей зачеканкой швов. Показатели изоляции этих перекрытий от ударного шума Еу, составляющие от О до —5 дБ, как правило, не удовлетворяют нормативным требованиям. Это объясняется низким качеством линолеума на войлочной основе, так как последняя имеет недостаточную плотность и толщину. Самая низкая изоляция от ударного звука у перекрытий, уложенных также насухо .  [c.213]

Контрольно-выборочные испытания междуэтажных перекрытий, проведенные в доме серии П-49Д, показали, что их звукоизоляция от воздушного шума неудовлетворительна (Ев составляет от —4 до —5 дБА). Изоляция от ударного шума тех же перекрытий с полом из линолеума на войлочной подоснове болгарского производства удовлетворяет нормативным требованиям ( в== = +4 дБА). Общая толщина линолеума в этом случае равна 4—4,3 мм при толщине войлочной подосновы 2,5—2,8 мм.  [c.213]

Наиболее высокую звукоизоляцию имеют междуэтажные перекрытия в домах серии 1605-АМ/9 с перегородками из железобетонных панелей толщиной 14 см. В них применены полы плавающего типа из паркетных досок по лагам толщиной 2,5 см, укладываемых на  [c.213]


Следует отметить, что полы на лагах улучшают не только звукоизоляцию перекрытий, но и перегородок за счет уменьшения косвенной передачи звука по перекрытию. Показатель звукоизоляции от ударного шума междуэтажных перекрытий в доме серии 1605-АМ/9 составляет 2—5 дБА. Таким образом, конструкции междуэтажных перекрытий с полами плавающего типа в акустическом отношении наиболее эффективны.  [c.214]

Показатели звукоизоляции от ударного и воздушного шумов наиболее характерных конструкций междуэтажных перекрытий крупнопанельных домов Москвы приведены в табл. 46.  [c.214]

Изоляционные и изоляционно-отделочные древесноволокнистые плиты, имеющие объемный вес до 350 кГ1м , применяются в качестве утеплителя и звукоизоляции в покрытиях, междуэтажных перекрытиях, в стенах и перегородках. Сверхтвердые половые плиты получили широкое распространение для покрытия полов. Твердые древесноволокнистые плиты применяются как отделочный материал, из твердых и сверхтвердых плит могут изготовляться также соты, используемые в качестве заполнителя (см. 19).  [c.110]

Из плит артикского туфа в химических производствах можно возводить перегородки, не требующие штукатурки, или использовать в междуэтажных перекрытиях зданий. Такие перекрытия, служащие одновременно основанием для полов, соответствуют всем основным требованиям по звукоизоляции, огнестойкости и химической стойкости. Потолки после затирки или шпатлевки их химически стойкими составами только окрашивают в соответствии с санитарно-гигиеническими требованиями полы обрабатывают синтети ческими смолами или битумными составами.  [c.24]

Из ур-ия (19) видно, что удвоение веса стены увеличивает звукоизоляцию только на 4,3 (1Ь. Очевидно, что улучшение звукоизоляции путем увеличения веса стен сверх того, что необходимо по соображениям прочности здания, стоило бы слишком дорого. Поскольку вес строительных конструкций за исключением капитальных стен редко превышает 200 кг/м , можно принять аа основу для расчета 3. к. ур-ия (19) и (20). Ур-ие (19 ) можно применять для проверки звукоизоляции конструкций весом от 200 до 1 ООО кг/м и даже немного выше без большой ошибки. Как указано, потеря интенсивности звука при передаче через конструкции возрастает очень медленно с увеличением веса конструкций чтобы добиться при том же весе лучшей звукоизоляции, необходимо конструкцию разделить на 2—3 составные части. Если бы представилась возможность отделить эти части полностью друг от друга без всякой связи между ними (даже через воздух), то была бы достигнута идеальная изоляция, но конструкций без воздушной связи осуществить невозможно. Далее, если даже можно построить двойную стену без каких-нибудь связей кроме воздушных, например двойную брандмауерную стену, то нельзя осуществить такие двойные междуэтажные перекрытия. Связью между отдельными частями конструкций служат упругие прокладки, к-рые д. б. 1) настолько прочными, чтобы выдержать нагрузку, и 2) по возможности мягкими (податливыми). Для расчета звукоизоляции двойных стен с упругими прокладками предположим, как раньше для одиночных стен, что стоны колеблются с одинаковой амплитудой по всей площади. Обозначим массу единицы поверхности первой стенки через Ш1, соответственно для второй стенки (фиг. 3). Представим, как и прежде, смещения частиц в падающей на стену и отраженной от нее волнах  [c.258]

Как видно ив приведенной таблицы, в среднем только 30% возможной добавочной звукоизоляции получается путем применения воздушной прослойки в случае жесткого закрепления стен на опоре. При меньшйх площадях (окна, двери) и более жестком материале процент поте1)и увеличивается. Это подтверждается общеизвестным фактом, что небольшие замкнутые пространства, например в железокаменных или деревянных балочных междуэтажных перекрытиях, не имеют практически никакого влияния на звукоизоляцию. Если на периметре стен имеется упругая связь, то влияние воздушной прослойки будет увеличиваться. В этом случае потерю интенсивности звука при передаче можно определить по ур-ию (30), учитывая упругость воздуха  [c.261]

Из 3. к. самое большое распространение получили т. н. плавающие полы. Эта конструкция состоит в том, что чистый и черный пол укладываются на несущую конструкцию перекрытия через упругие прокладки так, что конструкция пола не имеет- нигде, даже на периметре, жесткой связи с несущей конструкцией. Схематически такая конструкция в самом простом виде показана на фиг. 7, где цифрой 1 обозначен чистый пол, 2 — черный пол, 3 — упругая прокладка, 4 — несущая конструкция междуэтажного перекрытия, 5 — упругая прокладка, отделяющая пол от стены, и б — плцнтус, который прикрепляется обязательно к стене и отделяется тонкой щелью от пола, чтобы колебания последнего не передавались через плинтус стене. Предполагаем в качестве упругой прокладки ранее упомянутую пробковую плиту толщиной Ъ см с вы-численнБШ раньше К = 8,3 10 кг м . Вес пола с полезной нагрузкой примем равным 200 кг/м , вес несущей констрл кции — также 200 кг/м звукоизоляция такой конструкции определяется по ур-ию (30)  [c.262]

Применяется децезол для утепления чердачных и звукоизоляции междуэтажных железобетонных перекрытий.  [c.97]

Требования к теплотехническим качествам конструкций находятся иногда в противоречии с требованиями звукоизоляции. Строительные нормы и правила не содержат требований, предъявляемых к звукоизоляции наружных конструкций жилых домов. Отсутствуют в них также требования к внутренным конструкциям в части изоляции от шумов инженерного оборудования дома. Задачи звукоизоляции помещений решают главным образом благодаря правильной планировке зданий, амортизации вибрирующих элементов, устранению жестких связей между оборудованием и конструкциями здания. Воспрепятствовать прониканию бытовых шумов из одного помещения в другое можно только с помощью разделяющей их конструкции, обладающей звукоизолирующими свойствами. Необходимость звукоизоляции в значительной мере влияет на конструктивное решение внутренних стен, перегородок и междуэтажных перекрытий.  [c.200]

В домах серии 1605 междуэтажные перекрытия выполнены из железобетонных панелей толщиной 12 см с иолом из линолеума но древесноволокнистым нлитам общей толщиной 3 см. Показатели звукоизоляции таких перекрытий оказались равными в=минус 2 — минус 4 дБ Еу=2—5 дБ. Благодаря такой конструкции пола показатель звукоизоляции от ударного шума удовлетворяет нормативным требованиям.  [c.212]

В 17-этажных экспериментальных домах в квартале 42а Юго-Запада впервые в практике отечественного крупнопанельного домостроения в качестве междуэтажных перекрытий применены предварительно-напряженные железобетонные панели толщиной 16 см. Полы выполнены из линолеума на войлочной подоснове Мытищинского комбината Стройпластмасс . Частотные характеристики (рис. 63) показывают, что с увеличением площади перекрытия его звукоизоляция понижается. Показатели звукоизоляции тех же перекрытий от ударного звука у=- -3 -1-4 - -6 дБА. Перекрытия вполне удовлетворяют нормативным требованиям звукоизоляции.  [c.217]

В крупнопанельных домах серии 1-515/9 междуэтажные перекрытия выполнены из многопустотных железобетонных настилов толщиной 22 см. В конструктивном отношении дома этой серии значительно отличаются от других крупнопанельных домов. Основная несущая конструкция дома — продольная стена толщиной 27 см, выполненная нз двух сплошных железобетонных плит толщиной по 13,5 см. На продольную несущую и на наружные стены опираются многопустотные настилы междуэтажных перекрытий. Поперечные междуквартирпые перегородки (в то же время междусекционные) не являются несущими и выполнены из спаренных гипсобетонных панелей толщиной по 8 см с воздушным промежутком между ними в 4 см. В этих домах — три варианта конструкций полов (рис. 65). Показатели звукоизоляции перекрытий приведены в табл. 47. Разброс показателей звукоизоляции в таблице объясняется неодинаковым качеством подготовительных работ, в частности разной толщиной песчаной засыпки.  [c.219]

Для оценки звукоизоляции полов из линолеумов на теплозвукоизолирующей подоснове от ударного звука экспериментально определяли показатель снижения ударного шума как разность показателя звукоизоляции от ударного шума междуэтажного перекрытия (железобетонной плиты толщиной 14 см) с полом из линолеума на теплозвукоизолирующей подоснове и показателя звукоизоляции от ударного шума междуэтажного перекрытия из железобетонной панели толщиной 14 см без линолеумного пола. В соответствии с ГОСТ 18108—72 Линолеум поливинилхлоридный на теплозвукоизолирующей подоснове показатель снижения уровня ударного шума должен быть не менее у=18 дВА.  [c.221]

Звукоизоляция от воздушного шума междуэтажных перекрытий из железобетонных вибропрокатных панелей с полом из линолеума на войлочной подоснове общей толщиной 4,2 мм в половине общего числа измере ний удовлетворительная. Звукоизоляция тех же перекрытий с полом из линолеума от ударного шума удоВ летворяет требования норм во всех случаях испытаний Еу=2—4дБА. Звукоизоляция междуквартирных перегородок из железобетонных панелей толщиной 16 см также удовлетворяет требования норм ( в=1 дБА). Между-квартирные комбинированные перегородки имеют звукоизоляцию на 1—2 дБА ниже нормативной Е составляет от —3 до —2 дБА).  [c.224]

Первый дом из унифицированных конструкций построен в 1974 г. в Москве в Тропарево. Внутренние ограждающие конструкции в доме смонтированы также на цементно-песчаной пасте, благодаря чему была обеспечена хорошая герметичность стыков между панелями перекрытий и перегородок и, следовательно, нормативная звукоизоляция. Междуквартирпые перегородки состоят из вибропрокатных панелей толщиной 16 см, площадью 13 м , толщина междуэтажных перекрытий 14 см.  [c.224]

Изоляция от воздушного шума междуэтажных перекрытий из железобетонных панелей толщиной 14 см отвечает требованиям норм, если полы выполнены из паркета по звукоизоляционным прокладкам Рекобит в два слоя толщиной 16—20 мм или по прокладкам Рекорд толщиной 16 мм в один слой. Если прокладки Рекобит укладывают в один слой толщиной 10—13 мм, отдельные перекрытия имеют минимальный показатель звукоизоляции от воздушного шума Ев=—1 дБА, т, е. ниже нормативного на 1 дБА.  [c.229]

З вукоизоляция от ударного шума междуэтажных перекрытий с полом из паркета по прокладкам Рекобит в два слоя и по прокладкам Рекорд в один слой ниже нормативной в среднем на 3 дБ ( у.ср=0 дБА). По данным исследований, трещины, появляющиеся в панелях перекрытий, на звукоизоляцию существенного влияния не оказывают, так как их в перекрытиях заделывают битумной мастикой при устройстве полов. Оценка влияния трещин может быть сделана лишь на основе специальных экспериментов.  [c.229]


mash-xxl.info
