Стеклопакеты лучшие по звукоизоляции

Звукоизоляция и шумозащита стеклопакетов

Толщина стеклопакета Формула Звукоизоляция, dB
24 мм 4М1-16-4М1 30
24 мм 6М1-12-33.1 33
24 мм 6М1-12-33.1(Stratophone) 37
24 мм 6М1-10-44.2(Stratophone) 39
32 мм 4М1-10-4М1-10-4М1 33
32 мм 6М1-8Ar-4М1-10Ar-4М1 34 (испытано)
32 мм 44.2-18-33.1 39
32 мм 44.2(Stratophone)-18-33.2(Stratophone) 46
40 мм 6CGSolar-12-4И-10-44.2(Stratophone) 41
42 мм 4М1-16-4М1-14-4М1 33
42 мм 6М1-14-4М1-14-4М1 36
42 мм 6М1-12Ar-4М1-14Ar-33.1 43 (испытано)
42мм 66.2(Stratophone)-20-44.2(Stratophone) 50
44мм 6Зак-16-4М1-14-4М1 36
44мм 44.2-14-4М1-8-44.2 41
44мм 6М1-14Ar-4М1-14Ar-33.1 41 (испытано)
44мм 66.2(Stratophone)-22-44.2(Stratophone) 50

33.1 - два стекла 3 мм с одним слоем ПВБ пленки 0,33 мкм
44.2 - два стекла 4 мм с двухслойной ПВБ пленкой между стеклами.
Stratophone - звукоизоляционная пленка производства AGC состоящая из двух и более слоев ПВБ пленки.

Какие выбрать окна

Выбрать лучший по звукоизоляции стеклопакет - не достаточно. Его нужно обрамить - то есть подобрать оконную раму. Лучшему стеклопакету подойдет не всякая. Главная причина - толщина стеклопакета. Под хороший шумозащитный стеклопакет нужна толстая рама.

Какой толщины стеклопакет в какие окна устанавливается

Стоимость звукоизоляционных стеклопакетов

Добиться одного и того же уровня звукоизоляции можно применяя различные стеклопакеты. Уровень звукоизоляции подбирается, чаще всего, в сочетании с параметром теплоизоляции стеклопакета, а также стоимости. Улучшить степень защиты от шума можно как увеличивая толщину стекла, так и шириной внутренней камеры. Во втором случае это улучшение практически не повлияет на стоимость стеклопакета. Добавление же более толстого стекла 6 мм или многослойного стекла триплекс в стеклопакет - существенно увеличит его стоимость. Подробнее про многослойные стекла и их защитные свойства читайте в материале: Защитные стекла и стеклопакеты.

Подобрать стеклопакет по параметрам поможет специалист компании.

Звук и звукоизоляция

Звукоизоляция стекла (и стеклопакетов) показывает способность конструкции к снижению воздушного шума (звуковых колебаний).

Громкость звука зависит от эффективного звукового давления, частоты и колебаний звуковой волны. Для низкочастотных шумов (30 Гц) допустимое звуковое давление считается приемлемым на уровне не более 70 дБА. Для высокочастотных (4 000 Гц) звуковое давление не должно превышать 20 дБА. Кроме того, некоторые типы шумов человеческое ухо не способно воспринять (до 20 Гц и свыше 20 000 Гц), однако их наличие или отсутствие отражается на нашем самочувствие.

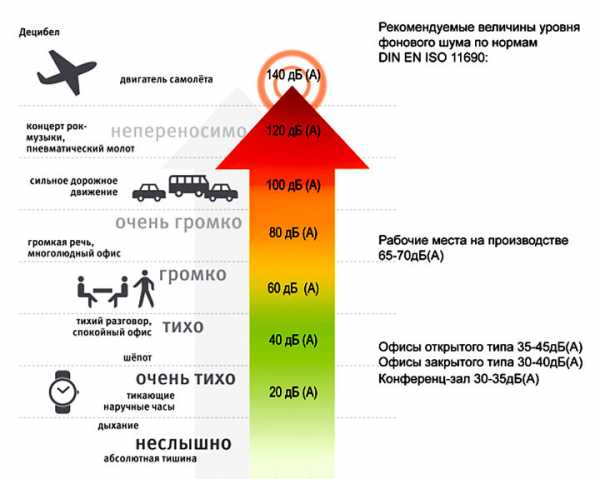

Уровень шума в децибелах

Звукоизоляционные пластиковые окна

Стеклопакет - основная часть окна (занимает до 90% площади), которая отвечает за шумогашение. Герметично установленный в пластиковую оконную раму стеклопакет, в зависимости от типа конструкции, может снижать звуковое давление на 40-50 дБ.

Открывающееся окно менее надежно, чем лишенное створок, с точки зрения звукоизоляции, так как из-за неплотности прилегания створки к раме шумогашение снижается. Для достижения лучших по своим шумозащитным характеристикам окон, мы рекомендуем устанавливать глухие (неоткрывающиеся) оконные конструкции со стеклопакетом.

Стремясь к эффективной защите от шума также позаботьтесь о соответствующей изоляции стен и способе монтажа окна в проеме.

Рекомендации по выбору шумозащитных стеклопакетов

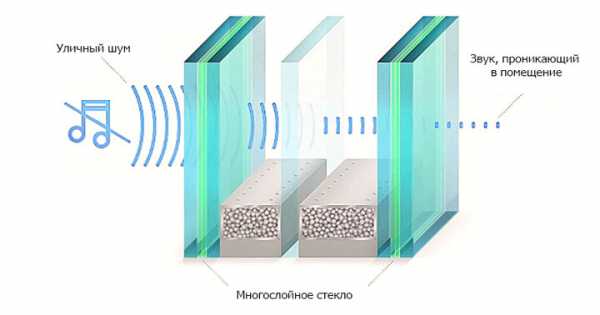

Для звукоизоляции помещения особое внимание следует уделить типу стеклопакета.

Что увеличивает звукоизоляцию

Толстое стекло 6 мм до 2 дБ
Стекло многослойное1 до 6 дБ
Заполнение камеры аргоном 1 дБ
Широкие и неравные толщины воздушных камер до 2 дБ
Неравные по толщине камеры 1 дБ


Косвенно улучшит звукозащиту стеклопакета установка стекол разной толщины - снижается эффект резонанса.


Еще о свойствах современных стеклопакетов


1 - ГОСТ 30826-2001 "Стекло многослойное строительного назначения. Технические условия"

oknabm.ru

характеристики и свойства остекления в зависимости от строения

Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол - увеличиваются и изолирующие свойства.

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

При увеличении листов стекла - увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.

Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2x4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3x4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр - 2,5 кг.

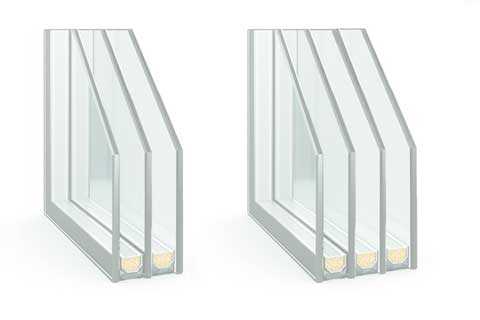

Двухкамерный или трехкамерный стеклопакет

Что лучше 4 стекла или 3 стекла?

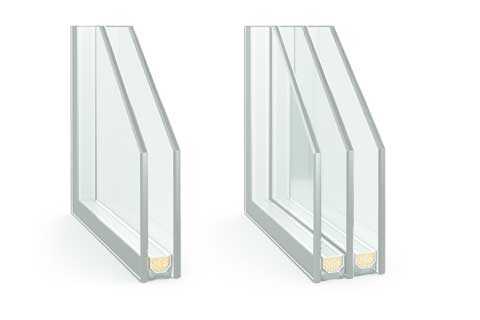

Двухкамерный или однокамерный стеклопакет

Что лучше 3 стекла или 2 стекла?

Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес - причина поломки окна

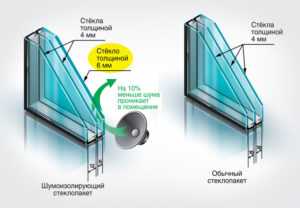

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла Вес 1 м2 Звукоизоляция
4 мм 10 кг 28-30дБ
5 мм 12,5 29-31дБ
6 мм 15 кг 30-32дБ
8 мм 20 кг 32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

     Формула Звукоизоляция
по отношению к прямому шуму воздушных судов Rw, dB
     4 мм      30
     4М1-16-4М1      30
     8 мм      32
     4М1-10-4М1-10-4М1      33
     4М1-16Ar-4М1-14Ar-И4      33
     6CGSolar-16Ar-4М1-14Ar-И4      36
     44.1М1-14-4М1      40
     44.1М1-12-66.1М1      47

44.1 - два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 - два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).


Подробнее: Лучшие по показателю звукоизоляции стеклопакеты

Низкоэмиссионные стекла


Низкая эмиссия - способность отражать тепловое излучение. Чем меньше коэффициент эмиссии - тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.

В отечественном ГОСТ 24866-2014 применяется характеристика "Приведенное сопротивление теплопередаче"- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче - тем лучше теплоизолирующая способность стеклопакета.

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

  • Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
  • Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета - оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).

Обозначаются стекла в стеклопакете окна: 4k и 4i соответственно, где 4 - значение толщины стекла в миллиметрах.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

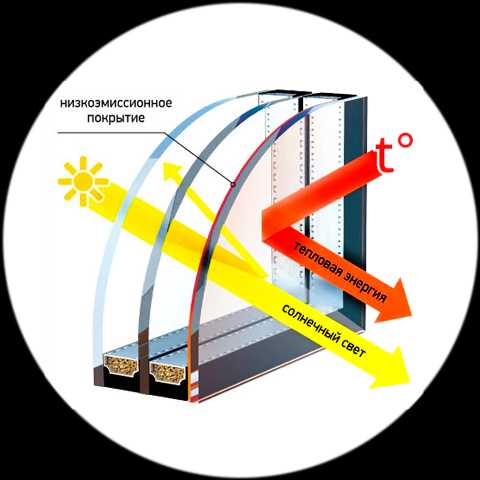

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

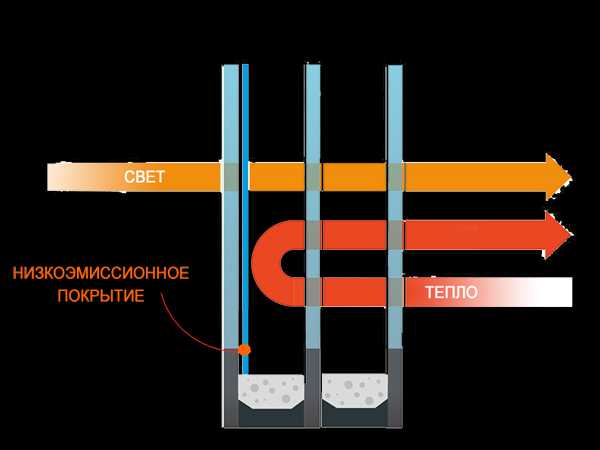

  • на внешнее стекло (внутрь камеры) - для лучшего теплоотражения на улицу;
  • на внутреннее стекло (внутрь камеры) - для лучшего теплоотражения в помещение.


Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол - с мягким напылением серебра. В формуле стеклопакета обозначается буквой "И".
Как отличить энергосберегающий стеклопакет от обычного

По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, - лучше стеклопакета из трех стекол по главному параметру - сопротивлению теплопередаче. Чем выше значение - тем лучше конструкция защищает от холода.

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1      0,35 (ГОСТ)
4М1-16-И4      0,58 (ГОСТ)
4М1-16Ar-И4      0,63 (ГОСТ)
4М1-10-4М1-10-4М1      0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4      0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4      1,45 (расчетное)

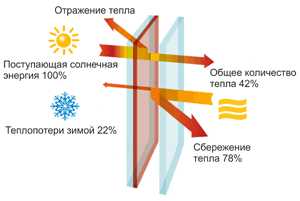

Теплосберегающий стеклопакет

C появлением низкоэмиссионного стекла теплопотери здания с таким стеклопакетом существенно сократились. Тепло стало лучше сберегаться, поэтому такой стеклопакет по праву стал называться теплосберегающим.

Тем не менее, теплосберегающие стеклопакеты не могут в достаточной степени гарантировать изоляцию от солнечного тепла. В помещении в жаркие дни с теплосберегающим стеклопакетом можно ощущать нагрев воздуха. Изоляция солнца может быть достигнута: снижением светопропускания и снижением проникающего солнечного тепла (солнечный фактор).

Светопропускание, защита от солнца и УФ излучения

Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло - лучше обычного).

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

 Формула      Пропускание света
          τv(%)
      Солярный фактор
           g (%)
      Пропускание УФ лучей
           τuv(%)
 4 мм           90           88           75
 8 мм           88           82           66
 4М1-16-4М1           83           80           60
 4М1-10-4М1-10-4М1           76           72           50
 4М1-16Ar-4М1-14Ar-И4           73           60           30
 6CGSolar-16Ar-4М1-14Ar-И4           58           38           14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание - важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

  • Снижается нагрев помещения солнцем
  • Снижается выгорание мебели и интерьера

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее "солярный фактор".

Солярный фактор (солнечный фактор) обозначается в документации "g" и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты - прозрачные для света и непроницаемые для жары и холода.

Присутствие двойного напыления - титана и серебра - дает двойной эффект: экономия энергии происходит и летом и зимой:

  • Летом нет необходимости в дополнительном кондиционировании.
  • Зимой не тратятся средства на отопление.

Все свойства мультифункционального стеклопакета

Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .

Для расчета точной цены по проекту отправьте сообщение через "обратную связь" в разделе "Контакты"."

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

  • Внешнее оформления остекления в соответствии с архитектурным проектом;
  • Защита от подсматривания;
  • Внутреннее затенение помещения.

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Преимущества тонированного в массе стекла Преимущества пленки

Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.

Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τv(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., - применяются специальные типы стеклопакетов - противоударные.

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

  • Закаленное стекло - стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
  • Ламинированное стекло -  стекло с  противоударной пленкой, поклеенной на одну из поверхностей;
  • Армированное стекло - стекло внутри которого стальная сетка;
  • Многослойное стекло триплекс - несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором - жидкостном).

Говоря о различиях в производстве триплекса следует учитывать следующее:

- Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий - подогрев до температуры 80-90 градусов Цельсия, - использование низкоэмиссионных стекол в составе пленочного триплекса  не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.

Противоударные стеклопакеты подробнее

Особые свойства стеклопакетов

Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости - они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Самоочищающиеся стеклопакеты - стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.

Самогреющие стеклопакеты - стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 0C.

Огнестойкие стеклопакеты - или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.

Декоративные стеклопакеты - внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.

Стеклопакеты с встроенными жалюзи - особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений - они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.

Размер камеры и газ в стеклопакете

Размер камеры - расстояние между стеклами в стеклопакете - также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом - также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции Нет
Улучшение теплоизоляции Да (+50%)

Улучшение теплоизоляции происходит с увеличением расстояния между стеклами - от 8 до 24 мм. Дальнейшее увеличение камеры, свыше 24 мм, ведет к обратному эффекту - теплоизоляция снижается при высокой разнице температур ограничивающих камеру стекол.

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Поэтому широкая дистанция между стеклами (шире 24 мм) возможна, когда эта камера - вторая в стеклопакете и расположена ближе к помещению.

Во всех прочих случаях, вместо дальнейшего увеличения камеры (более 24 мм), значительно эффективнее увеличить количество камер и заполнить их газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

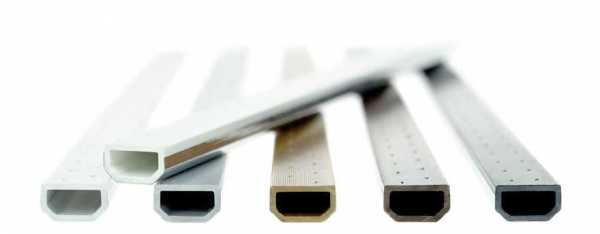

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

  • формируют теплоизоляционную воздушную камеру,
  • заполненный в рамки силикагель осушает внутрикамерный воздух,
  • декоративную - может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Материал, например алюминий, применяемый в производстве рамки - хороший теплопроводник. Пластик - напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

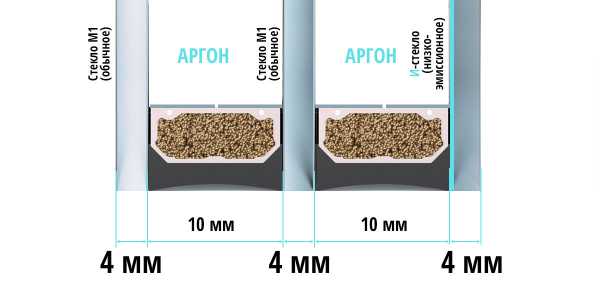

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 - толщина внешнего стекла 6 мм;
М1 - марка стекла М1;
10 - дистанционная рамка толщиной 10 мм;
4 - толщина внутреннего стекла 4 мм;
М1 - марка стекла М1;
10 - дистанционная рамка толщиной 10 мм;
Ar - заполнение камеры инертным газом Аргон;
И - нанесение низкоэмиссионного мягкого (И) - покрытия на внутреннюю (к камере) поверхность стекла;
4 - толщина внутреннего стекла 4 мм.

При указании считается стекло крайнее левое - внешнее (уличное), крайнее правое - интерьерное (в помещение)


4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И - мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И - феникс бронза или тонированное "в массе" стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И - это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 - бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Цены на стеклопакеты

Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие - тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.

Цены на некоторые типы стеклопакетов за квадратный метр представлены в разделе стеклопакеты сайта:
Цены на стеклопакеты в Бизнес-М


Испытываете сложности в выборе - обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.



О стеклопакетах подробнее:


Выбрать пластиковые окна со стеклопакетом »

oknabm.ru

Звукоизоляция стеклопакетов: важные моменты, о которых стоит знать

Шумозащитные стеклопакеты способны в короткие сроки сделать дом не только красивым, но и комфортным для проживания. Особенно это касается зданий, расположенных вблизи оживлённых магистралей, где подолгу не смолкает рев моторов, слышна громкая музыка и звуки строительных работ. Уровень шума в таких местах достигает 80 дБА, в то время как по санитарным нормам он не должен превышать 45-50дБА. Следовательно, звукоизоляция стеклопакетов, установленных в близлежащих строениях, должна быть не менее 30 дБА. Как этого достичь?

Конструкции и материалы шумоизоляционных стеклопакетов

Являясь направленной волной, звук сначала ударяется о наружное стекло окна, а затем попадает в помещение.

Понятно, что чем толще это наружное стекло, тем меньше шума проникает внутрь. Однако, по результатам испытаний было доказано, что большая толщина стекла (более 6 мм) не приводит к ощутимому снижению шума, при этом значительно затрудняет сборку стеклопакета. Оптимальным для жилых помещений признано стекло марки М1 с толщиной 4 мм.

Казалось бы, для увеличения звукоизоляции нужно увеличить количество стекол. Но такой подход также не идеален – он увеличивает вес стеклопакета. К тому же, звукоизоляция двухкамерного стеклопакета (включает 3 стекла) по сравнению с однокамерным (2 стекла) увеличивается всего на 1-1,5 дБА.

Принимая во внимание физический эффект резонанса при нарушении симметрии, была создана конструкция, в которой ширина одной из дистанционных рамок больше другой: между использующимися тремя стеклами оставлены промежутки разной ширины, что увеличило звукоизоляцию окна на 2-3 дБА. При ширине стеклопакета в 32 мм оптимальный эффект шумопоглощения достигается при дистанции в 8 и 12 мм. Еще более усилить эффект нарушения симметрии удается, если одно из стекол отличается более высокой толщиной (например, 5-6 мм) — в этом случае достигается снижение шума еще на 3,5 дБА.

Сравните коэффициенты звукоизоляции стеклопакетов одно и двухкамерных со стеклом 4М1

Таблица. Сравнение стеклопакетов

Варианты

остекления

Толщ

мм.

ЗвукоизоляцияКоэф-т сопр. теплоотдачи

м2ºС/Вт

Коэф-т

светопропускания

Коэф-т общ. Пропускания солн. энергии
Однокамерный простой стеклопакет
4м1-8-4м116210,280,800,78
4м1-10-4м118220,290,800,78
4м1-12-4м120230,300,800,78
4м1-16-4м124240,320,800,78
Двухкамерный простой стеклопакет
4м1-6-4м1-6-4м124270,420,720,72
4м1-8-4м1-8-4м128280,450,720,72
4м1-12-4м1-12-4м136300,490,720,72
4м1-16-4м1-16-4м144310,520,720,72

Как видно из таблицы, теплоизоляция и звукоизоляция однокамерного стеклопакета значительно ниже аналогичных показателей двухкамерного стеклопакета, что обеспечивает окнам с двумя внутренними камерами большую популярность.

Дополнительные факторы шумозащиты

Стоит обратить внимание еще на несколько факторов, благодаря которым производители получают стеклопакеты с повышенной звукоизоляцией. Профиль оказывает непосредственное влияние на шумозащиту. Применяемые компанией «Свои Окна 96» профили Alpenprof, Grain Lider и Grain Prestige обладают монтажной глубиной от 40 мм – такая ширина оконного блока задерживает намного большую часть звуков. Благодаря высоким эксплуатационным характеристикам этих ПВХ-профилей, окна служат долго и надежно, обеспечивая дома и квартиры хорошей тепло и звукоизоляцией.

Кроме этого, при установке пластикового стеклопакета большое внимание уделяется монтажным работам, в частности качеству монтажных швов, что обеспечивает необходимый уровень комфорта в помещении и защиту от проникновения шумов с улицы.

Пространство в стеклопакете заполняется инертным газом. Его основная задача – не только повышать уровень теплоизоляции, но оказывать положительное влияние на степень звукозащиты, хотя и задерживается им лишь небольшой процент звуков, поступающих с улицы. Улучшить показатели звукоизоляции позволяет закачка в межстекольное пространство газа SF6.

На уровень звукоизоляции также влияет тип уплотнителей и герметиков, применяемых при контакте створок и стеклопакета: чем эластичнее уплотнители и герметики, тем выше шумозащита. Окна с частым переплетом способны защитить от уличных звуков лучше, чем изделия со сплошным остеклением, поскольку уменьшается площадь звуковых колебаний. Однако, импост (перемычка) утяжеляет изделие.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия», увеличив шумоизоляцию всего на 10 дБ, уровень шума в помещении снижается сразу на 50%. Очевидно, что владельцам квартир, расположенных рядом со стройками, дорогами, оживленными трассами, стоит купить стеклопакеты с повышенной звукоизоляцией, чтобы чувствовать себя комфортно днем и ночью.

Конструкция окон компании «Свои окна 96», выполненных из качественных материалов с соблюдением технологии, способствует тому, что большая часть уличных шумов не проникает в жилые помещения.

svoiokna96.ru

Сравнительные характеристики стеклопакетов

Стеклопакет — светопрозрачный элемент окона, представляющий из себя герметичную конструкцию из двух или более стекол, скрепленных между собой алюминиевой или пластиковой дистанционной рамкой ( спейсером ). Пространство между стеклами называют камерой стеклопакета, и в зависимости от количества камер стеклопакеты бывают однокамерными, двухкамерными и, реже, трехкамерными.

Стоит отметить, что от ширины камеры ( дистанции между стеклами ) зависит «теплее» или «холоднее» будет стеклопакет. Оптимальной шириной камеры является значение от 16 до 20мм. Если межстекольное пространство более 20мм, то происходит увеличение конвективной теплопередачи, в результате чего воздух в камере быстрее охлаждается.

Далее приведены сравнительные характристики стеклопакетов по теплопроводности и звукоизоляции (таблица)

Формула стеклопакета — элементы конструкции стеклопакета, перечисленные в виде цифр, обозначающих толщину элемента в миллиметрах. Отсчет начинается от наружнего ( уличного) стекла. Например: 4-16-4 обозначает однокамерный стеклопакет с двумя обычными стеклами толщиной 4мм и воздушной камерой (межстекольным пространством) 16мм.

К — стекло с нанесенным на него прозрачным теплоотражающим напылением ( низкоэмиссионное стекло). Характерной особенностью таких стекол является их способность отражать тепловое излучение из помещения обратно в помещение. Если температура в помещении имеет положительное значение ( хотя бы +1 по Цельсию), то на низкоэмиссионном стекле всегда будет положительная температура, вне зависимости от температуры на улице.

Однокамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 ( 14мм ) 0,308 кв.м*С/Вт 30
4 — 8 — 4 ( 16мм ) 0,330 кв.м*С/Вт 30
4 — 10 — 4 ( 18мм ) 0,347 кв.м*С/Вт 30
4 — 12 — 4 ( 20мм ) 0,358 кв.м*С/Вт 30
4 — 14 — 4 ( 22мм ) 0,361 кв.м*С/Вт 30
4 — 16 — 4 ( 24мм ) 0,362 кв.м*С/Вт 30
4 — 16 — 4 К ( 24мм ) 0,524 кв.м*С/Вт 30

Двухкамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 — 6 — 4 ( 24мм ) 0,452 кв.м*С/Вт 34
4 — 8 — 4 — 8 — 4 ( 28мм ) 0,495 кв.м*С/Вт 35
4 — 10 — 4 — 10 — 4 ( 32мм ) 0,529 кв.м*С/Вт 36
4 — 12 — 4 — 12 — 4 ( 36мм ) 0,555 кв.м*С/Вт 37
4 — 14 — 4 — 14 — 4 ( 40мм ) 0,561 кв.м*С/Вт 38
4 — 6 — 4 — 6 — 4 К ( 24мм ) 0,526 кв.м*С/Вт 34

Преимущества энергосберегающих стеклопакетов

Из таблицы видно, что однокамерный стеклопакет шириной 24мм, оснащенный энергосберегающим стеклом обладает значительно большей сопротивляемостью теплопередаче, чем двухкамерный аналогичной ширины. Другим, немаловажным преимуществом низкоэмиссионного стекла является то, что на таком стекле температура всегда плюсовая — этот фактор влияет на значительное уменьшение конденсата на окнах и, соответственно, его обмерзание при резком снижении температуры на улице. Поэтому, если Вам необходимо заменить стеклопакет, то целесообразнее заказывать изделие именно с энергосберегающими стеклами. Это в некоторой степени увеличит стоимость стеклопакета, но по тепловым характеристикам будет намного лучше, особенно в таких регионах как Москва или Московская область.

От чего зависит звукоизоляция окон

Применительно к стеклопакетам, звукоизоляция окон зависит от двух факторов: количества камер и их размеров. Из приведенных выше таблиц видно, что тройной стеклопакет ( у которого 3 стекла и 2 камеры ) обладает лучшими звукоизолирующими свойствами. Расстояние между стеклами ( дистанция ) так же влияет на шумоизоляционные характеристики, однако не стоит забывать, что при очень большой ширине камеры ( более 18мм) ухудшаются тепловые показатели. Гораздо эффективнее другой способ — изготавливать стеклопакет с двумя камерами разной ширины. Если ширина окнного профиля позволяет, можно установить стеклопакет с более толстыми стеклами ( 5 или 6 миллиметров), а наполнение камер инертным газом ( как правило, используется аргон) сделает Ваши окна максимально бесшумными. Правда, такая модернизация увеличивает стоимость окна почти втрое. И второй момент — подобная конструкция становится значительно тяжелее, что недопустимо в некоторых случаях, таких например, когда створка окна или балконная дверь очень широкие ( более 90 см).

okna-teplo.ru

Звукоизоляция стеклопакетов. Нормы и описание физики процесса

Из статьи Вы узнаете:

Большинство жителей, как старых, так и новых домов, решают проблемы звукоизоляции заменой старых окон на современные конструкции. Для домов, которые расположены в районах с интенсивным транспортным потоком, либо в производственной зоне эта проблема очень актуальна. Правильно подобранный стеклопакет сразу же решит вопрос о снижении шума до допустимых значений.

Среда, окружающая человека, заполнена различными источниками шума, который возникает в результате того, что складываются колебания звука разных частот. Чем дальше находится помещение от источников шума, тем меньше его уровень. Также сильно влияют на уровень шумоизоляции влажность воздуха за окном и его температура, ветер и преграды, находящиеся между источником шума и окном.

Нормы.

Основным источником шума в городе является автотранспорт. Обычная двухполосная дорога характеризуется шумом в 79 дБ. А восьмиполосная магистраль с непрерывным транспортным потоком – в пределах 90 дБ.

При звукоизоляции стеклопакета, равной 30 дБ и с учетом того, что внутренняя обстановка в помещении также имеет способность поглощать звук до 5 дБ, можно рассчитать, насколько будет снижен его уровень в помещении при установке стеклопакетов.

Согласно требованиям СНиП 23-03-2003 в жилом доме категории А, Б, В в разное время суток уровень шума может колебаться от 30 до 40 дБ, максимум – до 50 дБ. По уровню комфортности жилые строения можно разделить на несколько категорий:

  • А – высокий уровень комфорта;
  • Б – комфортный уровень;
  • В – комфорт предельно допустимого уровня.

Страны Евросоюза выделяют классы звукоизоляции по нормам DIN: степень шумозащиты 1 класса – уменьшение шума от 25 до 29 дБ, 2 класса – до 34 дБ, 3 класса – до 39 дБ: 4 класса - до 44 дБ; 5 класса - до 49 дБ; 6 класса - от 50 дБ.

Согласно вышеперечисленным требованиям, для дома, расположенного в самом центре города, класс звукоизоляции, в целях обеспечения нормального уровня комфорта и сна жильцов, должен быть не менее четвертого.

Физика процесса колебания звуковой волны.

Звукоизоляционные свойства стеклопакетов зависят во многом от толщины стекла и их количества, а также от того, насколько широк зазор между стеклами и какова герметичность примыканий.

Каким же образом мы можем слышать шум с улицы, находясь в закрытом помещении? Достигая оконного стекла, звук вызывает колебание первого стекла, второе же стекло колеблется меньше, так как звуковая волна была самортизирована воздухом, находящимся внутри стеклопакета. Так уличная суета достигает наших ушей.

Пример задержки звуковой волны трехкамерным стеклопакетом.

Итак, стекло рассматривается, как тонкая мембрана, которая изгибается при воздействии на нее волны звука. Когда мы имеем два зависимых частотных диапазона, которые разделяются граничной частотой, то скорость изгибающих волн сравнивается в стеклопакете со скоростью звука.

То есть при совпадении волн распределение амплитуды колебаний самого стекла становится равным распределению давления по всей его поверхности. Из-за этого и снижается звукоизоляция и значительно усиливается сила колебаний.

Сравнение звукоизоляции однокамерного и двухкамерного стеклопакета.

Как известно, резонансная частота стекол стеклопакетов, как и частота шума, выделяемого автотранспортом, примерно составляют 200-250 Гц. В таком случае выравнивание резкости падения звукоизолирующих свойств или максимальный вывод резонансной частоты стеклопакета из 200-250 Гц в допустимый диапазон и является основной задачей при проектировании современных стеклопакетов.

Сравнивая двух- и однокамерные стеклопакеты на предмет звукоизоляции отметим, что если в двухкамерном стеклопакете одинаковая ширина зазоров между стеклами, то он ничем не отличается от однокамерного, так как в обоих случаях область максимальной слышимости сближена с граничной частотой. Так же случается и в том случае, если используются стекла с одинаковой толщиной. То есть при совпадении граничных частот и увеличении толщины стекол теряются все преимущества стеклопакета.

Вместо стекла, в целях безопасности и повышения свойств звукоизоляции, используется триплекс. Внутренний слой смолы задерживает распространение средне- и высокочастотных звуковых волн, что и является основным его отличием от обычных стекол. Триплекс, толщиной всего семь миллиметров имеет звукоизоляцию, равную 33 дБ.

Звукоизоляция во многом также зависит от герметичности стыков, вследствие чего очень важно качество уплотнителей, расположенных между створками окна и рамой, фурнитуры, обеспечивающей плотность примыкания частей оконного блока; грамотность и качество монтажа, обеспечение герметичности установки стеклопакета в оконный проем.

Согласно данных АПРОК (АПРОК ИНФОЦЕНТР: экспертиза, сертификация, испытания светопрозрачных конструкций, строительных материалов, работ) на апрель 2001 года, по результатам испытаний только при заполнении стеклопакетов шестифтористой серой звукоизоляция значительно улучшалась, по сравнению с другими газами.

Просмотров: 11 913




« Предыдущая запись Следующая запись »

oknoudoma.ru

Звукоизоляция пластиковых окон | «Фабрика окон»

Звукоизоляция – одно из основных свойств, которым должны обладать современные оконные конструкции. Жители больших городов каждый день сталкиваются с сотнями источников шума: оживленные улицы, интенсивное движение общественного транспорта, автомагистрали и многое другое. В таких условиях наилучшим образом зарекомендовали себя окна ПВХ, обеспечивающие необходимый для комфортной жизни уровень шумоизоляции.

Что такое звук?

Звук представляет собой механические колебания, распространяемые в пространстве в виде волн различной амплитуды и частоты.

Амплитуда или громкость звука, измеряемая в децибелах (дБ), определяет звуковое давление, оказываемое на органы слуха человека. Звук в пределах 0 – 10 дБ соответствует тишине. В условиях улицы со средней и высокой интенсивностью движения амплитуда звука может достигать 60 – 80 дБ.

Частота звука – это количество колебаний в единицу времени (1 с). Измеряется в герцах (Гц). Человеческое ухо воспринимает звук в пределах от 16 ГЦ до 20 000 ГЦ. Лучше всего воспринимаются колебания частотой 400 – 3 000 Гц.

К функциям пластиковых окон, как раз, и относится обеспечивать нужный уровень звукоизоляции при любых погодных условиях, снижая амплитуду и частоту звука, проникающего в помещение.

Звукоизоляция стеклопакета

Основной составляющей окна ПВХ, отвечающей за звукоизоляцию всей конструкции, является стеклопакет. Занимая до 80 % общей площади окна, он становиться основной преградой на пути шума с улицы.

Первоначально звуковая волна достигает внешнего стекла, которое через воздушную камеру передает ее на следующее стекло. Передача на каждое последующее стекло уменьшает силу колебания. Таким образом, чем больше число камер в стеклопакете, тем выше шумоизоляция окна.

Дополнительным амортизатором для шума является заполнение камер стеклопакета газом, например аргоном.

В таблице ниже приведено сравнение показателей звукоизоляции различных стеклопакетов.

Вариант остекления Толщина, мм Звукоизоляция, дБ
Простой однокамерный стеклопакет
4-8-4 16 21
4-10-4 18 22
4-12-4 20 23
4-16-4 24 24
Однокамерный стеклопакет с энергосберегающим стеклом
4-8-4И 16 21
4-10-4И 18 22
4-12-4И 20 23
4-16-4И 24 24
Простой двухкамерный стеклопакет
4-6-4-6-4 24 27
4-8-4-8-4 28 28
4-12-4-12-4 36 30
4-16-4-16-4 44 31
Двухкамерный стеклопакет с энергосберегающим стеклом
4-6-4-6-4И 24 27
4-8-4-8-4И 28 28
4-12-4-12-4И 36 30
4-16-4-16-4И 44 31

Еще одним способом увеличения шумоизоляции окна является использование триплекс стекла. Установка его в 40-милимитровый стеклопакет снижает уровень шума на 38 дБ.

Наибольшей звукоизоляции позволяет добиться стеклопакет с разной толщиной стекол и воздушных камер, например 6-8-4-6-4. Такой вид остекления также решает проблему резонанса – явления, при котором звукочастотность стеклопакета совпадает с частотой звука, и звук усиливается.

Дополнительные параметры, влияющие на звукоизоляцию окон ПВХ

Звукоизоляция зависит не только от стеклопакета, но и от ряда других факторов:

  1. Прижим створки. Неплотный прижим створки повысит уровень шума в помещении. Решить эту проблему поможет регулировка фурнитуры.
  2. Профессиональный монтаж. Отсутствие зазоров между окном и стеной также является необходимым условием для тишины в доме. Шум с улицы может проникать не только через окно, но и через не запененный монтажный шов.
  3. Уплотнитель. Со временем уплотнитель ссыхается и растрескивается, что приводит к неплотному прижиму створки, и соответственно снижает шумоизоляцию окна. Его замена вернет тишину в дом.

Правильно подобранный стеклопакет, качественный монтаж, а также своевременный уход за окнами ПВХ помогут защитить ваш дом от шума городских улиц и дорог.

fabrikaokon.by

Выбираем стеклопакет

В этой статье я хотел бы рассказать об основных свойствах стеклопакета, что, в свою очередь, возможно, поможет в его правильном выборе.

Нормативный документ для изготовления стеклопакетов ГОСТ 24866-99.
В силу того, что стеклопакет составляет большую часть площади окна, то от него зависят все основные физические параметры и свойства окна, такие как коэффициент сопротивления теплопередаче, шумоизоляция, светопропускание.

По конструкции стеклопакеты подразделяются на однокамерные, двухкамерные и более. Камеры стеклопакетов могут заполнятся  инертными газами.

По видам, в зависимости от назначения стеклопакеты могут быть:

  • общестроительные;
  • энергосберегающие;
  • солнцезащитные;
  • морозостойкие;
  • шумозащитные;
  • безопасные;
  • пожаростойкие.
Таблица характеристик некоторых стеклопакетов.
Варианты остекления Коэффициент
пропускания
света
Приведенное
сопротивление
теплопередаче,
м2 °С/Вт
Шумоизоляция,
ДБ
4M1-16-4M1 0,80 0,32 31
4M1-16Ar-4M1 0,80 0,34 31
4М1-16-4И 0,73 0,59 31
4М1-16Ar-4И 0,73 0,66 31
4M1-16-4M1-14-4M1 0,72 0,52 34
4M1-16Ar-4M1-14Ar-4M1 0,72 0,55 35
4M1-16-4M1-14-4И 0,66 0,72 34
4M1-16Ar-4M1-14Ar-4И 0,66 0,80 35
4SPGU-16SGr-4M1-14SGr-4M1 0,69 0,86 44

Ar- обозначение заполнения камер аргоном
И – энергосберегающее мягкое селективное покрытие
SPGU – покрытие, сочетающее в себе энергосберегающие и солнцезащитные свойства.
SGr – специальная теплорамка.

Звукоизоляция

Для того, чтобы обсуждать звукоизоляцию стеклопакета, нужно понимать несколько вещей.

  1. Уровень звука от различных источников;
  2. Уровень комфортного звукового давления для определенных условий;
  3. Величину звукового давления, которую стеклопакет способен погасить;

Итак, по порядку.

Уровень звука от различных источников.
Источник шума Уровень звукового давления, Дб
Порог слышимости 0
Тихий шелест страниц 20
Спокойная улица в жилом районе 40
Уличный шум большого города 60
Улица с интенсивным уличным движением 80
Шумный цех 100
Двигатель самолета, болевой порог 130
Уровень максимального "шума" для различных условий.
Для спокойного сна — 25–30 Дб
Для комфортного проживания — 30–35 Дб
Рабочие часы в офисе — 35–40 Дб
Рабочие часы в производственном помещении — 45–50 Дб
Шумопоглащение некоторых стеклопакетов.
6М1-14-4М1 - 34 Дб
6М1-10-4М1-8-4М1 - 36 Дб
4М1-12-4М1-12-4.4.1 - 37 Дб
4SPGU-16SGr-4M1-14SGr-4M1 - 44 Дб

Соответственно задача стеклопакета снизить уровень звуков от источника до "комфортного". На шумопоглащение стеклопакета влияет толщина стекла, различная ширина камер стеклопакета, звукопоглощающие пленки и покрытия, наполнение камер инертными газами.

Сопротивление теплопередаче. Теплопроводность.

В России для оценки теплозащитных характеристик конструкций принято сопротивление теплопередаче, величина, обратная коэффициенту теплопроводности, который принят в нормах DIN. Чем больше сопротивление теплопередаче - тем лучше. Сопротивление теплопередаче ограждающих конструкций нормируется СНиП 23-02-2003 « Тепловая защита зданий ».

На увеличение этого показателя для стеклопакетов влияют следующие факторы:

  • Увеличение количества камер;
  • Увеличение ширины дистанционной рамки до 16 мм;
  • Применение низкоэмиссионых покрытий стекла;
  • Заполнение камер инертными газами с низкой теплопроводностью;
  • Применение специальных дистанционных теплорамок.

Примечание.  Увеличение ширины камеры свыше 16-18 мм не приводит к увеличению сопротивления теплопередачи, а даже наоборот. Это связано с возникновением конвекционных потоков, что приводит к изменению процессов теплообмена внутри камеры.

Прочие характеристики.

В солнцезащитных стеклопакетах применяются специальные стекла, которые предотвращают проникновение ультрафиолетового и инфракрасного излучения, но свободно пропускают свет в видимом спектре, что не ухудшает показатели светопропускания. Примерами такого стекла являются стекла марки SunGuard, Stopsol, ClimaGuard  Solar.
Как альтернативный вариант, с ухудшением показателя светопропускания, возможно использование тонированных в массе стекол марки Planibel, зеркального напыления и тонирующих пленок.

Для ударопрочных стеклопакетов используют закаленное стекло, а так же триплекс и упрочняющие пленки класса А1, А2, А3. Упрочняющие пленки для большей эффективности рекомендуется наносить на стекло не тоньше 5 мм.

Безопасные стеклопакеты применяются для снижения травмоопасности при разрушении. Безопасность стеклопакета достигается путем применения закаленного стекла. Такое стекло прочнее обычного в 5-7 раз и при разрушении рассыпается на мелкие кусочки размером не более 3 см. Вторым вариантом сделать стеклопакет безопасным – это нанесение пленок марки Safety. Такая пленка предотвращает разлет и перемещение осколков стекла, удерживая их на липком слое. Такими же свойствами обладает стекло типа триплекс.

Для пожаростойких стеклопакетов применяется стекло марки Pyrobel. Это многослойное стекло с прозрачными, расширяющимися под воздействием высокой температуры промежуточным слоями специального геля. В случае пожара, при температуре около 120°С, эти слои изменяют свои физические свойства и гель превращается в жесткую и непрозрачную защитную конструкцию, позволяющую остеклению сохранять:

  • целостность, т.е. гарантировать отсутствие сквозных трещин или отверстий, через которые проникают продукты горения или пламя.
  • теплоизолирующую способность, т.е. препятствовать передаче тепла на защищаемое пространство путем излучения.

Для остекления, где не требуется применение стекла с пределом огнестойкости по критерию целостности более чем 30 минут (EW) возможно применение стекла Pyrobelite. Это более тонкое, чем Pyrobel стекло, однако сделанное по той же технологии, что обеспечивает превосходные оптические свойства, безопасность и звукоизоляцию. Pyrobelite - это многослойное стекло с одним прозрачным расширяющимся слоем. Стекло Pyrobelite отвечает требованиям европейского стандарта EN 1363 по критерию целостности на 30 минут. В отличие от монолитных огнестойких стекол, остающихся прозрачными в случае пожара, Pyrobelite при "срабатывании" промежуточного слоя становится матовым. Это свойство снижает передачу тепловой энергии через остекленную поверхность, а также гарантирует безопасную эвакуацию людей и отсутствие паники. Кроме того, защита, обеспечиваемая Pyrobelite даже после формальной потери целостности все еще очень велика, т.к. стекло не рассыпается на осколки. Стекло Pyrobelite предлагается толщиной 7 мм для внутреннего остекления, а также толщиной 11 мм для использования во внешних остекленных конструкциях и в качестве безопасного стекла (класс А по европейскому стандарту BS 6206).

Сравнительная характеристика типов стекла Pyrobel.

Обозначения:
I
- предельное состояние "потеря теплоизолирующей способности";
Е - предельное состояние "потеря целостности";
W - предельное состояние "допустимая плотность теплового потока".
Цифра
– время наступления предельного состояния (в минутах)

Огнестойкость Название Структура стекла
E30 Pyrobelite 7 (Pyrobel 7) Многослойное, 3-гель-3.
Толщина - 7,9 мм (±0,9мм).
Масса 17 кг/м2.
E60 Pyrobel 16 Многослойное, 3-гель-8-гель-3.
Толщина - 17,3 мм (±1,2мм).
Масса 40 кг/м2.
EIW15 Pyrobel 8 Многослойное, 3-гель-3.
Толщина - 9,3 мм (±1мм).
Масса 20 кг/м2.
EIW30 Pyrobelite 12 (Pyrobel 12) Многослойное, 3-гель-3-гель-3.
Толщина - 12,3 мм (±1мм).
Масса 27 кг/м2.
EIW30 при использовании стекла большого размера Pyrobel 16 Многослойное, 3-гель-8-гель-3.
Толщина - 17,3 мм (±1,2мм).
Масса 40 кг/м2.
EIW45 Pyrobel 17 Многослойное, 2-гель-2-гель-3-гель-2-гель-2.
Толщина - 17,4 мм (±1,5мм).
Масса 40 кг/м2.
EIW60 Pyrobel 21 Многослойное, 2-гель-2-гель-3-гель-2-гель-2.
Толщина - 21,6 мм (±2мм).
Масса 60 кг/м2.
EIW60 при использовании стекла большого размера Pyrobel 25 Многослойное, 3-гель-3 гель-8-гель-3-гель-3.
Толщина - 26,6 мм (±2мм).
Масса 60 кг/м2.



В качестве непрозрачного заполнения используются стеклопакеты со стеклом стемалит. Стемалит (эмалит) - это стекло, окрашенное краской и прошедшее специальную термообработку, в результате которой краска спекается со стеклом. Термически обработанное стекло становится закаленным и позволяет относить его к разряду безопасных. В качестве альтернативы используется непрозрачная пленка черного цвета "BlackOut".

Примеры стеклопакетов:

4М1-16-4М1-14-4М1 – стандартный общестроительный стеклопакет
4М1-16-4М1-14-4И – энергосберегающий стеклопакет с повышенным сопротивлением теплопередаче.
6М1-16-4М1-12-4И – энергосберегающий стеклопакет с высоким сопротивлением теплопередаче и хорошими шумозащитными свойствами.
4 SunGuard HP Neutral 60/40-16Ar-4M1-14Ar-4M1 – энергосберегающий, солнцезащитный с высоким сопротивлением теплопередаче.
6 зак А3-16-4М1-12-4И – ударопрочный с высоким сопротивлением теплопередаче.
6 зак А3-14-4М1-12-33.1И – ударопрочный, безопасный, энергосберегающий с отличным коэффициентом шумопоглащения.
Pyrobelite7–12–4М1-10-4М1 – пожаробезопасный.
4SPGU-16SGr-4M1-14SGr-4M1 – солнцезащитный, энергосберегающий стеклопакет компании "STIS" с очень высоким сопротивлением теплопередаче и шумопоглащением. Рекомендуется для использования в жилых помещениях.

ТАБЛИЦА МАКСИМАЛЬНЫХ РАЗМЕРОВ СТЕКЛОПАКЕТОВ

Данная таблица была получена опытным путем, специалистами компании "Pilkington".

Толщина стекла, мм Ширина дистанционной рамки, мм Максимальная длина стекла, мм Максимальная ширина стекла, мм Максимальная площадь, м2 Максимальный размер квадрата, мм
3 6 - 16 1500 1270 1,60 1270
4 6
8-10
12-20
2420
2440
2440
1300
1300
1300
2,86
3,17
3,17
1300
1300
1300
5 6
8-10
12-20
3000
3000
3000
1750
1750
1815
4,00
4,80
5,10
1750
2100
2100
6 6
8-10
12-20
3500
3500
3500
1980
2280
2440
5,88
7,98
8,54
2000
2440
2440
8, 10 6
8-10
12-20
3500
3500
3500
2000
2500
2500
7,00
8,75
8,75
2440
2700
2700
12 12-20 3500 2700 9,45 2700
Примечания
  • размеры в таблице не является обязательными к исполнению, а являются рекомендуемыми.
  • допускаемые размеры стекла не учитывают особенностей требований по безопасности и ветровой нагрузке.
  • при использовании в стеклопакете стёкол разной толщины, максимальные размеры и площадь берутся по данным для более тонкого стекла.
  • для определения максимальных размеров клееных стёкол (триплексов), необходимо умножить их толщину на коэффициент 0,63. Это значит, что стекло типа 33.1 равнозначно листовому стеклу 4 мм, 44.1 - 44.4 соответствует листовому стеклу 6 мм.
  • ограничение размеров не применимо к закаленным стёклам.
  • в случае изготовления стеклопакетов размерами, превышающими ограничения представленные в таблице выше, размеры должны быть обязательно согласованы с техническими консультантами.
Добавить комментарий

joiner34.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
