Звукоизоляция квартиры теоретические основы | MasterKvartira
Звукоизоляция помещения, отдельных комнат, предусматривает защиту, изоляцию, от звукового излучения, источник которого может находиться внутри здания (шумные соседи, работающий лифт) или вне (проезжающие автомобили по дороге проходящей невдалеке от дома). Если шумные соседи или другие причины заставили вас всерьёз заинтересоваться темой звукоизоляции, то без минимальных теоретических основ, не обойтись. Не зная, какие бывают виды шумов, нельзя грамотно подобрать звукоизолирующие материалы, вернее, их комбинацию, с нужными характеристиками. Можно, действовать по принципу, чем толще, тем лучше. Однако, такой подход может не сработать и драгоценная полезная площадь квартиры будет потеряна напрасно.
Внешние шумы, от близко расположенных автодорог и низколетящих самолётов могут быть причиной постоянной головной боли.Звукоизоляция и виды шумов в помещение
- Воздушный. Звук, излучённый в воздух, а уже затем проникающий, с разным успехом, через преграждающие перегородки. Это может быть речь, воспроизводимая музыка.
- Ударный. Возникает при воздействии на преграду (плита перекрытия, простенок, дверное полотно). В большинстве случаев удары передаются через плиты перекрытий. Исключений немного. Стук в дверь. Стук в стены разъярённых соседей.
- Структурный. Отличается от двух других видов, способом распространения. По сути, это трансформация двух других видов шумов. Помните, когда тарахтенье от электродрели слышно сразу со всех сторон, это именно тот случай. Звук распространяется по конструкторским элементам.
- Акустический. Бывает в не обустроенных (пустых) помещениях. Слышен в виде эха. Измеряется длительностью звучания отражённого звука (более 1-2 сек).
Примеры уровней звука
Известно, что громкость измеряется в децибелах (дБ). Оценить различные стадии и субъективное восприятие поможет таблица.
| Источник | Громкость (дБ) | Состояние человека |
| Дыхание человека | 10–20 | Слишком тихо |
| Тихий шёпот | 20–30 | Комфортное состояние |
| Небольшой офис | 30–40 | |
| Спокойный разговор | 40–50 | |
| Работа телевизора | 50–70 | |
| Громкий разговор выкрики | 60–70 | |
| Работа пылесоса | 75 | |
| Большая улица | 70–80 | Каждый переносит по- разному |
| Детский плач | 70–85 | |
| Игра на пианино | 80–85 | |
| Движущий электропоезд в метрополитене | 90 | |
| Дискотека | 120 | Длительное воздействие приводит к нервным расстройствам и ухудшению слуха |
Повышенный уровень шума негативно влияет на здоровье человека.Характеристики звукоизолирующих материалов
Звукоотражение материалов
Свойство материала отражать энергию колебаний воздуха речевой частоты. Наилучший коэффициент отражения (d) у изделий, имеющих гладкую плотную поверхность.
Звукопоглощение отделочных материалов
Свойство поглощать звук, преобразуя энергию звука в тепло. Для этого служит пористая структура материала, обеспечивающая тоннельный проход колебаний воздуха. От количества таких микротоннелей и их размеров зависит безразмерный коэффициент звукопоглощения (αw). Соотношения поглощённой энергии ко всей попадающей на поверхность энергии. Бывает от нуля до единицы.
Индекс звукоизоляции материалов таблица
Одна из характеристик звукоизолирующих свойств материала, индекс изоляции от воздушного шума (Rw). Позволяет оценить эффективность защиты. Выше показатель, лучше защита.
| Состав, толщина мм | Индекс звукоизоляции, Rw |
| Кирпичная стена 230 | 48 |
| Кирпичная стена 230 со слоем штукатурки 12 | 49 |
| Стекло 4 | 23 |
| Стекло 6 | 27 |
| Бетон 200 | 50 |
| Монолитная дверь 60 с уплотнителем | 30 |
| Межэтажная бетонная плита перекрытия | 39 |
| Железобетонная плита 100 | 50 |
| Стена из шлакоблоков 220 | 54 |
Пример вычислений. У работающего соседского телевизора уровень громкости 65 дБ. Rw пазогребневых гипсовых блоков 80 мм, 41 дБ. Считаем 65−41=24 дБ.
Коэффициент звукопоглощения материалов таблица
Бывает от 0 до 1. Эффективное звукопоглощение начинается со значения 0,4.
| Звукоизолирующий материал | Коэффициент звукопоглощения |
| Кирпичная стена | 0,042 |
| Поролон | 0,75 |
| Строительный войлок | 0,63 |
| Пробка | 0,2-0,3 |
| Плиты древесноволокнистые | 0,4-0,8 |
| Базальтовые плиты | 0,7-0,9 |
Индекс ударного шума под перекрытием
Обозначается значком (Lw), отражает эффективность защиты от ударного шума. В отличие от Rw, чем меньше этот показатель тем лучше.
Разные производители для показа характеристик приводят коэффициент либо индекс звукоизоляции.
Распространение звука на разных частотах
Рассматриваемые звукоизолирующие показатели справедливы для усреднённой полосы частот, лежащей в районе 100-4000 Гц. Низкочастотный звук способен раскачать не массивную перегородку, которая при более высоких частотах хорошо противостоит звуковому давлению. На высоких частотах массивность преграды для проникновения звука становится бесполезной.
Наилучший эффект звукоизоляции достигается сочетанием различных материалов. Создаётся комбинированный набор, слоистый пирог, состоящий из массивной преграды (базовая стена), мягкого наполнителя, звукоотражающего экрана. Такая конструкция препятствует прохождению звуковой волны, любой частоты в речевом диапазоне.
Нормы звукоизоляции
Уровень индексов звукоизоляции конструкций регламентируют строительные нормы и правила СНиП. Считается достаточными следующие показатели индексов: Rw 52 дБ, Lw 53 дБ, для межквартирных перекрытий и перегородок.
Комфортный уровень шума для человека
Если у соседей всё всегда спокойно, то таких показателей вполне достаточно. Но чтобы достаточно заглушить тот же детский плач (80 дБ), индекс Rw., должен, быть не менее 65 дБ. С ударным шумом ещё сложнее. Можно снижать индекс Lw., доведя его до идеала, но без проведения технических мероприятий, устранения шумовой цепочки это ничего не даст. Звук преобразуется в структурный.
Пример шумовой цепочки. Половица пола воздействует на не зафиксированную лагу, которая, в свою очередь, ударяется о плиту перекрытия, жёстко связанную с несущими стенами. У соседей снизу будет полная уверенность, что шумят за стенами их квартиры.
Допустимый уровень шума в квартире
Основной причиной создания дополнительной звукоизоляции являются шумные соседи.Шуметь в квартире можно. Важно, не превысить уровень звука, проникающего за стены и достигающего ушей соседей. Днём уровень шума исходящий от вашей квартиры не должен превышать 40 дБ, ночью 30. Допускается превышать дневной “лимит” на 5 дБ. Нормативные документы (СанПиН) не выделяют источник происхождение звуков. Шуметь в допустимых пределах можно в ограниченный суточный временной интервал. В Пермском крае с 7 до 22 часов в будни и с 9 до 22 в выходные дни.
Хватит теории переходим к непосредственному выбору звукоизолирующих материалов.
masterkvartira.ru
Звукоизолирующие и звукоизоляционные материалы от Wolf Bavaria
Представляем обзор существующих на сегодняшний день звукоизоляционных материалов с указанием их ключевых характеристик.
Мы постарались быть объективными, рассказав обо всех свойствах рассматриваемых материалов – даже если они являются явно негативными.
Например, в составе многих шумоизоляционных материалов присутствует битум и свинец, которые являются токсичными и потому не подходящими для внутренней отделки помещений.
Мы указываем форму выпуска материала и основной компонент состава, чтобы вам проще было сделать вывод о том, подходит данный материал для ваших задач по звукоизоляции или нет.
Если вы сомневаетесь в своем выборе или хотите больше узнать о каждом из материалов, свяжитесь с нами и закажите индивидуальную консультацию специалиста
Сравнение звукоизоляционных материалов
|
Материал |
Производитель |
|
Тип материала |
Пригодность применения |
|
PhoneStar |
Германия |
Панели |
Целлюлозный каркас, заполненный минеральным наполнителем |
Экологически безупречен |
|
Ecophone |
Швеция |
Панели |
Стекловолокно с покрытием |
Пригоден |
|
Heraklite |
Австрия |
Панели |
Древесное волокно |
Пригоден |
|
Rockwool |
Англия |
Рулоны, плиты |
Базальтовая вата |
Пригоден |
|
Isover |
Франция |
Рулоны |
Стекловолокно |
Содержит фенол-формальдегидные смолы |
|
URSA |
Испания |
Рулоны |
Стекловолокно |
Содержит фенол-формальдегидные смолы |
|
Шуманет-БМ |
Россия |
Плиты |
Базальтовая вата |
Пригоден |
|
Шумастоп |
Россия |
Плиты |
Стекловолокно |
Содержит фенол-формальдегидные смолы |
|
ЗИПС |
Россия |
Сэндвич-панель |
ГКЛ и стекловолокно |
Пригоден |
|
Изолон |
Россия |
Рулоны |
Вспененный полиэтилен |
Пригоден |
|
Полиизол |
Россия |
Рулоны |
Вспененный полиэтилен |
Пригоден |
|
Polifoam |
Италия |
Рулоны |
Вспененный полиэтилен |
Пригоден |
|
Шуманет-100 |
Россия |
Рулоны |
Битум и стеклохолст |
Содержит фенол-формальдегидные смолы |
Вес шумоизоляционных материалов
Чем больше вес и плотность материала, тем лучше его шумоизоляционные свойства.
Для расчёта эффективности шумоизоляции существует формула: R = 20 * Lg(f * m) – 47 (дБ), где R – значение звукоизоляции, f – частота звука, а m – масса.
Существует также закономерность: лучше всего звукоизолирующий материал защищает от звуков высоких и средних частот. Эффективней звукоизоляция достаточно хорошо справляется с шумами высокой частоты.
Однако если стоит задача защитить помещение от низких частот, нужно обращать внимание на такую характеристику материала, как масса. Масса – это вес материала, который приходится на один квадратный метр. Чем больше масса материала, тем эффективнее он защищает от низкочастотных шумов.
Обратите внимание на еще один параметр – уменьшение полезной площади жилья при звукоизоляции стен тем или иным материалом. Уменьшение полезной площади происходит в том случае, когда материал, применяемый для звукоизоляции, обладает очень большой толщиной.
Инновационные шумоизолирующие материалы тонкие, но эффективные, хотя и более дорогие, по сравнению с традиционными материалами. Покупка более современных тонких материалов станет разумным вложением в красоту и благополучие вашего жилища на долгие годы.
|
Материал |
Вес, кг |
Собственная |
Толщина в |
Потеря жилой площади |
|
PhoneStar |
17,5 |
12 |
16-25 |
0,016-0,025 |
|
Ecophone |
3-4 |
15-55 |
27-70 |
0,027-0,07 |
|
Heraklite |
7-17 |
15-35 |
65-110 |
0,065-0,11 |
|
Rockwool |
2 |
50-100 |
50-100 |
0,05-0,1 |
|
Isover |
0,75-1,5 |
50-100 |
50-100 |
0,05-0,1 |
|
Шуманет-БМ |
2,25 |
50 |
50 |
0,05 |
|
Шумастоп |
1,4 |
20 |
33 |
0,033 |
|
ЗИПС |
36 |
40 |
53 |
0,053 |
Взгляните детальнее на цифры в последней колонке. Продемонстрируем на примере, о чём они говорят. Задача: звукоизолировать все стены в комнате площадью 20м2, у которой две стены по 4 метра и две стены по 5 метров. Рассчитаем периметр комнаты: 5+4+5+4=18м. Полученный результат умножаем на цифру в последней колонке и получаем коэффициент уменьшения полезной площади при применении этого материала
Возьмём, например, панели PhoneStar. Собственная толщина панелей – 12мм, со слоем шпатлёвки – 16 мм. Считаем по формуле: 0,016*18=0,288м2. Получаем, что применение панелей PhoneStar сократит полезную площадь жилища в сумме примерно на четверть квадратного метра.
При использовании более бюджетного, но более толстого материала, придётся пожертвовать большей полезной площадью. Например, возьмём материал Heraklite. Его формула будет такой: 0,11*18=1,98м2.
Полезная площадь комнаты уменьшилась почти на 2м2.
Как видите, экономия не всегда несёт благоприятные последствия. Современные цены на один квадратный метр жилья весьма высоки. Простые расчёты помогут понять, что слишком громоздкая звукоизоляция отнимает у вас заветные метры, купленные за ваши собственные деньги.
Сравнение материалов по звукоизолирующим характеристикам
Данная часть таблицы показывает, какие материалы и с какой эффективностью защищают от разных видов шумов.
Напоминаем, что воздушный шум – это громкая музыка, голоса или плач, крик, лай собак.
Ударный шум – это звуки шагов, каблуков, падение предметов, передвижение мебели.
Акустический шум – любые неинформативные раздражающие звуки, а также звуковые дефекты, например, эхо.
Структурный шум – это звуки, передающиеся по всем элементам конструкции здания: вентиляционные шахты, шахты лифтов, коммуникации (трубы отопления и водоснабжения) и пр.
Наша таблица показывает, какие звукоизоляционные материалов защищают от указанных шумов и какие пригодны для использования в жилых помещениях.
|
Материал |
Воздушный шум |
Ударный шум |
|
Структурный шум |
|
PhoneStar |
Отлично |
Отлично |
Хорошо |
Хорошо |
|
Ecophone |
Нет |
Отлично |
Отлично |
Удовлетворительно |
|
Heraklite |
Удовлетворительно |
Хорошо |
Хорошо |
Удовлетворительно |
|
Rockwool |
Нет |
Отлично |
Отлично |
Удовлетворительно |
|
Шуманет-БМ |
Нет |
Хорошо |
Отлично |
Удовлетворительно |
|
ЗИПС |
Хорошо |
Хорошо |
Хорошо |
Хорошо |
|
Изолон |
Удовлетворительно |
Отлично |
Хорошо |
Удовлетворительно |
|
Полиизол |
Удовлетворительно |
Отлично |
Хорошо |
Удовлетворительно |
|
Polifoam |
Удовлетворительно |
Отлично |
Хорошо |
Удовлетворительно |
|
Пробка |
Нет |
Хорошо |
Удовлетворительно |
Нет |
|
Пенопласт |
Нет |
Нет |
Нет |
Нет |
Коэффициенты звукоизоляционных материалов
Прежде чем поговорить о коэффициентах, стоит обозначить разницу между терминами «звукопоглощение» и «звукоизоляция».
Звукопоглощение – это снижение энергии звуковой волны во время прохождения ею преграды (перекрытия, потолка, пола). Энергия звуковой волны рассеивается, преобразуясь в тепловую. Звукопоглощение определяют через безразмерный коэффициент звукопоглощения, обозначаемый αw. Оценка происходит в диапазоне частот от 125Гц до 4000Гц. Значение данного коэффициента может варьироваться от 0 до 1. Чем ближе значение к единице, тем эффективнее звукопоглощение.
Звукоизоляция – это понижение уровня звукового давления во время прохождения звуковой волны через некую преграду (перекрытие, потолок, пол). То, насколько эффективно преграда выполняет свои защитные свойства, отражает индекс изоляции воздушного шума, обозначаемый Rw. Оценка происходит в диапазоне частот от 100Гц до 3000 Гц.
Эффективность звукоизоляции перекрытий отражает индекс приведенного ударного шума под перекрытием, обозначаемый Lnw. Чем выше индекс Rw и ниже индекс Lnw, тем эффективнее работает звукоизоляция. Обе величины измеряются в децибелах (дБ).
Итак, способность материала снижать уровень шума измеряется в децибелах (дБ). Это видно в таблице.
|
Материал |
Коэффициент по воздушному шуму, дБ |
Коэффициент по ударному шуму, дБ |
|
PhoneStar |
36 |
33 |
|
Шуманет-100 |
11 |
23 |
|
Polifoam |
8 |
16-24 |
|
Полиизол |
5 |
18 |
|
Изолон |
14 |
18 |
|
Пробка |
нет |
20 |
Область применения шумоизоляционных материалов
Звукоизоляционные материалы могут монтироваться на разные структурные элементы зданий и помещений.
Поскольку каждый материал имеет особенности монтажа, мы рассмотрим, какие материалы допустимо применять на каких поверхностях.
Существуют и универсальные шумоизоляционные материалы, которые можно монтировать и на потолок, и на стены, и на пол. Однако большинство всё же не имеют такого широкого применения.
Кроме того, разные звукоизоляционные материалы попутно решают и другие проблемы: обеспечивают тепло- и гидроизоляцию или даже могут служить финишным покрытием.
|
Материал |
Стены |
Потолок |
Пол |
Кровля |
Перегородки |
Недостатки |
Преимущества |
|
PhoneStar |
Да |
Да |
Да |
Да |
Да |
|
Тонкий |
|
Ecophone |
Да |
Да |
Нет |
Да |
Да |
|
Хорошие шумопоглощающие свойства |
|
Heraklite |
Да |
Да |
Нет |
Да |
Да |
|
Хорошие шумопоглощающие свойства |
|
Rockwool |
Да |
Да |
Нет |
Да |
Да |
Не работает |
Теплоизолятор |
|
URSA |
Да |
Да |
Нет |
Да |
Да |
Неэкологичен. Не работает |
Теплоизолятор |
|
Isover |
Да |
Да |
Нет |
Да |
Да |
Неэкологичен. Не работает |
Теплоизолятор |
|
Шуманет-БМ |
Да |
Да |
Нет |
Да |
Да |
Плохо работает |
|
|
Шумастоп |
Нет |
Нет |
Да |
Нет |
Нет |
Плохо работает |
|
|
Шуманет-100 |
Нет |
Нет |
Да |
Нет |
Нет |
Нельзя работать при |
Гидроизолятор |
|
Polifoam |
Нет |
Нет |
Да |
Нет |
Нет |
|
Долговечный |
|
Полиизол |
Нет |
Нет |
Да |
Нет |
Нет |
Недолговечный |
Теплоизолятор, дешёвый |
|
Изолон |
Нет |
Нет |
Да |
Нет |
Нет |
Недолговечный |
Теплоизолятор, дешёвый |
|
Пробка |
Нет |
Нет |
Да |
Нет |
Нет |
Не звукоизолятор |
Натуральный, может быть финишным покрытием |
Не уверены, какой материал стоит выбрать для монтажа звукоизоляции в вашей квартире? Обратитесь за консультацией к нашим специалистам. Мы поможем принести в ваш дом долгожданную тишину и комфорт.
wolf-bavaria.ru
Звукоизоляция. Что нужно знать? «
- Главная
- Звукоизоляция. Что нужно знать?
Данная статья раскрывает понятие «звукоизоляция» и дает представление о том, как нужно грамотно подходить к этому вопросу при строительстве деревянного дома
Звукоизоляция
Звукоизоляция – снижение уровня шума, проникающего в помещения извне.
Простое и понятное определение. Раскроем его через величину, дающую представление о свойстве звукоизолирующих материалов. Каждый из таких материалов характеризуется коэффициентом звукопоглощения.
Коэффициент звукопоглощения
Коэффициент звукопоглощения – отношение количества поглощенной ограждением звуковой энергии к энергии, падающей на него. Измеряется от 0 до 1. При нулевом значении звук полностью отражается, а чем больше значение, тем больше поглощение звука. На практике полное поглощение звука невозможно, максимально известное значение 0,95.
Звукопоглощающие изделия разделяют на три категории согласно степени жесткости:
• Мягкие
• Полужесткие
• Твердые
Для наглядности представим их в таблице.
Табл.1
Категории звукопоглощающих материалов
| Категория | Структура | Коэффициент звукопоглощения | Плотность, кг/м3 | Пример |
| Мягкие | Ярко выраженная, хаотично расположенные волокна | 0,7-0,95 | 80 | Вата, войлок, стекло, базальтовая вата |
| Полужесткие | Волокнистая или ячеистая | 0,5-0,8 | 130 | Минеральная вата, вспененные полимеры |
| Твердные | Гранулированная, суспензированная, пористая | 0,5 | 400 | Гранулированная минвата, пемза, вермикулит |
Индекс звукоизоляции
Помимо того, что материал может звук поглощать, он может и наоборот, отражать.
Способность отражать звук, препятствуя его проникновению можно назвать индексом звукоизоляции (RW). Он измеряется в децибелах.
Децибелы дают нам возможность сравнить уровни звукового влияния. Обратим внимание на рисунок ниже.

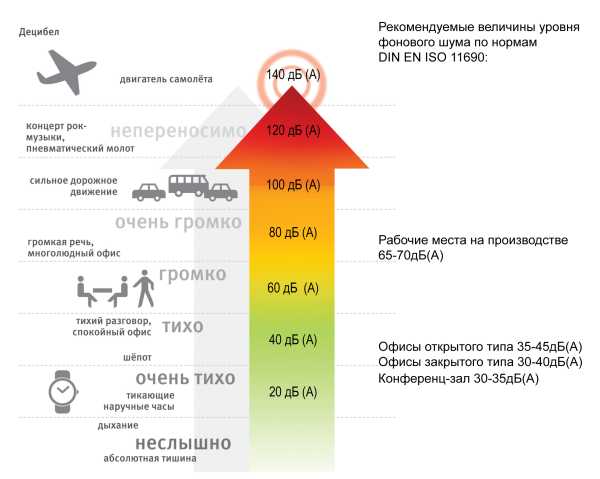

Рис.1
Величины уровня шума
Высокий индекс звукоизоляции имеют плотные, массивные материалы. Это кирпич, бетон, стекло, гипсокартон.
Табл.2
Звукоизолирующие материалы
Теперь, когда мы получили представление о характеристиках строительных материалов, мы можем говорить об устройстве звукоизоляции дома.
Качественная звукоизоляция. Что нужно знать
Универсального материала, который звук умеет и поглощать и отражать на 100% не существует. Речь пойдет о звукоизолирующих конструкциях. Действительно, если мы хотим добиться максимального эффекта, значит логично сочетание изолирующих и поглощающих материалов.
Нужно также учитывать тот факт, что сама природа звука может быть разной. К примеру, звуки телевизора передаются через воздух – это воздушный шум. А звук падения шкафа – шум ударный. Он воздействует на твердые предметы. С воздушным шумом справляются волокнистые материалы, с ударным – ячеистые и пористые. Сочетание шумов называется структурным шумом.
Суммируя все перечисленное, мы можем сделать вывод о том, что достижение наилучшего результата обусловлено сочетанием различных материалов в многослойной конструкции (мягкие и жесткие изделия с разной структурой и степенью плотности). Среди строителей принято понятие «пирог стены» (потолка, перегородок). Решение такого пирога нетрудно представить: жесткие стены снаружи (кирпич, гипсокартон, OSB) отражают звук и удерживают мягкий материал внутри (минвата, пенополистерол и др), который остаточный звук поглощает.
Рис.2
Пример звукоизолирующей конструкции
Звукопоглощающее волокно, как правило, выступает также и в роли теплоизолирующего материала. Вся конструкция будет нести функцию тепло-звукоизоляции.
Несколько правил качественной звукоизоляции в цифрах:
1. Минимальная толщина ватных конструкций 5 см, и минимум 50% от всего внутреннего пространства конструкции.
2. Индекс звукоизоляции для стен должен составлять не менее 50 дБ (защитит отразговоров за стеной)
3. Индекс звукоизоляции для пола должен составлять не менее 25 Дб.
4. Если звукопоглощающий материал выступает в и роли теплоизолирующего, то в Московской области толщина его при стандартном показателе коэффициента теплопроводности (0,03-0,04 Вт/мК) должна составлять не менее 15 см для стен и не менее 20 см для пола.
Что еще нужно учесть?
• На стадии проектирования нужно исключить размещение больших окон со стороны шумных улиц, максимально отдалите спальные комнаты от залов и кухни.
• Перед монтажом следует заделать все трещинки и отверстия (основной шум проникает в комнату через розетки, не обойдите вниманием их)
• Звукоизоляцию устраивают по всему периметру внутренней и внешней конструкции каркасного дома;
• Вент.зазор (вентилируемый зазор) между плитами и утеплителем позволит притупить уровень любого шума;
И, конечно, при равных условиях, чем толще стена, тем лучше она изолирует звук.
Как достичь хорошей звукоизоляции и сохранить комфортный микроклимат в доме читайте в следующей статье «экология в звукоизоляции»
ret-online.ru
Коэффициенты звукопоглощения материалов и конструкций
Таблица А
Материалы и конструкции | Коэффициент звукопоглощения на частотах, Гц | ||
125 | 500 | 2000 | |
Полы | |||
Паркет по асфальту | 0,04 | 0,07 | 0,06 |
Паркет по деревянному основанию | 0,10 | 0,10 | 0,06 |
Пол дощатый на лагах | 0,10 | 0,10 | 0,08 |
Ковер шерстяной обычного типа | 0,09 | 0,24 | 0,27 |
То же, на войлочной основе | 0,11 | 0,37 | 0,27 |
Ковролин 7 мм | 0,05 | 0,15 | 0,50 |
Линолеум по твердому основанию | 0,02 | 0,03 | 0,04 |
Искусственное покрытие полов залов спортивных сооружений | 0,02 | 0,06 | 0,18 |
Керамогранит | 0,01 | 0,01 | 0,02 |
Лед, вода в бассейне | 0,01 | 0,01 | 0,02 |
Стены и потолки | |||
Бетон | 0,01 | 0,02 | 0,02 |
Стена и потолок оштукатуренные | 0,02 | 0,03 | 0,03 |
Продолжение таблицы А
Материалы и конструкции | Коэффициент звукопоглощения на частотах, Гц | ||
125 | 500 | 2000 | |
Мрамор, гранит, стеклянная или глазурованная плитка для стен | 0,01 | 0,01 | 0,02 |
Гипсокартонные листы | 0,02 | 0,06 | 0,05 |
Гипсокартонные листы на расстоянии 50-150 мм от поверхности | 0,30 | 0,15 | 0,05 |
Деревянная обшивка по брусьям или рейкам | 0,15 | 0,1 | 0,2 |
Деревянная панель толщиной 5-10 мм с воздушной прослойкой 50-150 мм | 0,30 | 0,06 | 0,04 |
Жесткие древесноволокнистые плиты толщиной 4 мм: – с воздушной прослойкой 50-150мм; – за плитами уложены маты из стекловолокна толщиной 50мм | 0,30 0,48 | 0,08 0,15 | 0,04 0,10 |
Плиты пористые акустические «Акмигран», размер 300х300х20мм: -без воздушной прослойки; -с воздушной прослойкой, мм: 50 100 200 | 0,05 0,15 0,25 0,35 | 0,50 0,55 0,55 0,60 | 0,65 0,65 0,65 0,70 |
Продолжение таблицы А
Материалы и конструкции | Коэффициент звукопоглощения на частотах, Гц | ||
125 | 500 | 2000 | |
Древесно-стружечные плиты толщиной 20 мм: -с воздушным промежутком 50 мм; -промежуток заполнен минеральной ватой толщиной 50 мм | 0,32 0,32 | 0,05 0,07 | 0,05 0,08 |
Плиты гипсовые перфорированные с пористым заполнителем, размер 810х810х26 мм: – без воздушной прослойки; – с воздушной прослойкой, мм: 50 100 200 | 0,05 0,05 0,15 0,25 | 0,45 0,75 0,75 0,65 | 0,55 0,55 0,50 0,55 |
Потолочные и стеновые панели «Ecophon» с воздушной прослойкой, мм: 200 50 | 0,45 0,10 | 0,95 0,90 | 0,95 1,00 |
Потолочные и стеновые акустические панели «Isover»: – с воздушной прослойкой 200 мм; – без воздушной просл. | 0,34 0,05 | 1,00 0,43 | 1,00 1,00 |
Продолжение таблицы А
Материалы и конструкции | Коэффициент звукопоглощения на частотах, Гц | ||
125 | 500 | 2000 | |
Акустические обои «Texdecor» | 0,10 | 0,15 | 0,38 |
Плиты перфорированные гипсокартонные звукопоглощ. «Knauf» | 0,20 | 0,37 | 0,15 |
Плиты из пористой керамики толщиной 30мм | 0,15 | 0,26 | 0,66 |
Акустические панели из древесного волокна «Travertin micro» | 0,05 | 0,68 | 0,44 |
Напыляемые акустические покрытия SonaSpray FC толщиной 12 мм | 0,10 | 0,50 | 1,0 |
Переплеты оконные застекленные | 0,30 | 0,15 | 0,06 |
Светопрозрачные ограждения из стеклоблоков | 0,01 | 0,02 | 0,06 |
Двери из дерева | 0,1 | 0,08 | 0,08 |
Киноэкран | 0,30 | 0,40 | 0,40 |
Проем сцены, оборудованной декорациями | 0,20 | 0,30 | 0,30 |
Занавеси (среднее значение) | 0,05 | 0,25 | 0,40 |
Добавочное звукопоглощение | 0,06 | 0,04 | 0,04 |
studfiles.net
Выбор звукоизоляции
Для защиты от шума используются различные материалы, создающие преграду на его пути. Принцип выбора материалов зависит от поставленной задачи.
Задача звукоизоляции – отразить звук и не позволить ему пройти сквозь стену помещения. Основной характеристикой материалов для защиты от шума является индекс звукоизоляции (Rw), выраженный в Дб. Для того, чтобы не была слышна человеческая речь за стеной, нужно, чтобы он был не менее 50 Дб.
Задача звукопоглощения – поглотить шум, не дать ему проникнуть в комнату. Данную характеристику оценивает коэффициент звукопоглощения: от 0 до 1. Чем ближе коэффициент звукопоглощения к 1, тем выше защитные качества материала. При полном звукопоглощении коэффициент равен единице. К звукопоглощающим материалам относят те, которые имеют коэффициент не менее 0,4 при частоте 1000 Гц.
Что же за шумы вокруг нас и какой у них уровень в Дб?
Приведем примеры самых распространенных шумов в доме:
| Источники шума | Уровень шума, Дб |
| Разговор (обычный) | 46 |
| Разговор (громкий) | 55-60 |
| Пылесос | 75 |
| Пианино | 80 |
| Льющаяся из крана вода | 44-50 |
| Детский плач | 78 |
| Музыкальный центр | 85 |
| Приготовление пищи на плите | 35-40 |
Также приведем примеры коэффициента звукопоглощения некоторых материалов:
| Материал | Коэффициент звукопоглощения при 1000 Гц |
| Деревянная стена | 0,06 – 0,15 |
| Кирпичная стена | 0,03 – 0,05 |
| Бетонная стена | 0,015 |
| Пробка | 0,2 |
| Ковровое покрытие с ворсом | 0,2-0,25 |
| Экотеплин | 0,94 |
Один из способов защиты от посторонних звуков – установление плотных и массивных стен и перекрытий. Причем важно, чтобы они образовывали герметичную конструкцию без щелей и отверстий. Однако, увеличение массивности стен и перекрытий – задача достаточно сложная и неэффективная, так как увеличение массы конструкции в два раза приводит к увеличению индекса звукоизоляции всего на несколько децибел.
Для примера рассмотрим кирпичные стены разной толщины:
| Толщина стены | Индекс звукоизоляции, Дб |
| Полкирпича (150 мм) | 47 |
| Один кирпич (280 мм) | 54 |
| Два кирпича (530 мм) | 60 |
Т.е при двукратном увеличении толщины кирпичной стены звукоизоляция улучшается всего на 5-6 Дб.
Более приемлемым способом защиты от шума считается создание многослойной конструкции, состоящей из нескольких чередующихся слоев жестких и мягких материалов. В качестве жесткого слоя может использоваться бетон, кирпич, гипсокартон и т.п. Эти материалы проявляют звукоизоляционные свойства, и чем больше их плотность, тем выше звукоизоляция. Слой мягкого материала имеет звукопоглощающую функцию. Для этого используются материалы с высокопористой или волокнистой структурой, к которым относятся льняные плиты Экотеплин. Хорошее звукопоглощение происходит благодаря большому количеству пустот между волокнами, которые заполнены воздухом.
Эффективная толщина звукопоглощающего материала в конструкции, начинается с 50 мм. Толщина поглощающего слоя должна составлять не менее 50% внутреннего пространства перегородки.
Традиционный пример – каркасно-обшивная гипсокартонная перегородка.
Выбор материала для создания звукового комфорта в помещении зависит и от характера самого звука. Голоса, телевизор, работающие приборы и т.п. создают воздушный шум. Если же происходит воздействие непосредственно на перекрытия: сверление стен, забивание гвоздей, ходьба, звук от перестановки мебели и т.п., то речь идет об ударном шуме. Когда несущие конструкции дома жестко соединены между собой без применения звукоизолирующих упругих прокладок, то шум любого характера распространяется по конструкциям дома и превращается в структурный шум.
Для борьбы с ударным шумом используют упругие материалы в основном с закрытой ячеистой структурой. А с воздушным шумом справляются пористые или волокнистые, с высоким коэффициентом звукопоглощения. Со структурным шумом бороться можно с помощью прокладочного материала для защиты стыков несущих элементов.
В частных домах выгоднее применять материалы, обладающие максимальным коэффициентом звукопоглощения и меньшей массой, то есть мягкие.
Нормы уровня звука в жилых помещениях
Для исключения возможности возгорания звукоизоляционных материалов они должны относиться к классу негорючих (НГ), слабогорючих, т.е. не поддерживающих горение (Г1) или трудновоспламеняемых (В1). Материал должен иметь гигиенический сертификат, подтверждающий отсутствие вредных для жизни и здоровья испарений, так как многи материалы под воздействием открытого огня дымятся и выделяют токсичные газы.
Экотеплин относится к классам Г1, В1 и не выделяет токсинов.
Источник: http://www.ecoteplin.ru/sound-proofing/vybrat-zvukoizoljaciju/
ecoformat76.ru
| Крыша | Шумоff L – 2 м2 П4В – 2 м2 или Герметон 7 – 2 м2 |
Шумоff L – 3 м2 Комфорт 3 – 3 м2 или Герметон 7 – 3м2 |
Шумоff L – 3 м2 Комфорт 3 – 3 м2 или Герметон А15 – 3 м2 |
Шумоff L – 4 м2 Комфорт 3 –4 м2 или Герметон А15 – 4 м2 |
| Двери внешняя сторона | Шумоff L – 2 м2 Комфорт 3 – 2 м2 ГерметонА15Л–0.75 |
Шумоff L – 2 м2 Комфорт 3 – 2м2 ГерметонА15Л–0.75 |
Шумоff L – 2 м2 Комфорт 3 – 2 м2 ГерметонА15Л-0.75 |
М3 – 3 м2 Комфорт 3 – 3 м2 ГерметонА15Л-0.75 |
| Двери внутренняя сторона | М2 – 1.5 м2 Герметон 7 – 4 м2 |
М2 – 2 м2 Герметон 7 – 4 м2 |
М2 – 2 м2 Герметон 7 – 4 м2 |
М3 – 3 м2 Герметон 7 – 6 м2 |
| Арки колес (со стороны улицы) | М2 – 2 м2 Layer – 2 м2 |
М2 – 2 м2 Layer – 2 м2 |
М2 – 2 м2 Layer – 2 м2 |
М2 – 3 м2 Layer – 3 м2 |
| Арки колес (из салона) | МиксФ – 2м2 Комфорт 6 – 2 м2 ГерметонА15Л–2 м2 |
МиксФ – 3 м2 Комфорт 6 – 4 м2 ГерметонА15Л – 3 м2 |
МиксФ – 3 м2 Комфорт 6 – 4м2 ГерметонА15Л-3м2 |
МиксФ – 4 м2 Комфорт 6 – 5 м2 ГерметонА15Л-6м2 |
| Пол и багажник | Проф Ф – 4 м2 М3 – 2 м2 П8В – 6 м2 |
Проф Ф – 4 м2 М3 – 3 м2 П8В – 7 м2 |
Проф Ф – 4 м2 М4 – 3 м2 Комфорт 6 – 7 м2 |
Проф Ф – 4м2 М4 – 4 м2 Комфорт 10 – 8 м2 |
| Крышка капота, (багажник ещё столько же) | П4В – 1.5 м2 ГерметонА30Л–1.5м2 |
П4В – 1.5 м2 ГерметонА30Л–1.5 м2 |
Комфорт 3 – 1.5 м2 ГерметонА30Л-1.5м2 |
Комфорт 3 – 2м2 ГерметонА30Л-2м2 |
| Перегородка моторного отсека | МиксФ – 1.5 м2 ГерметонА15Л–1.5м2 |
МиксФ – 2 м2 ГерметонА15Л – 2 м2 |
МиксФ – 2 м2 ГерметонА15Л – 2 м2 |
МиксФ – 2 м2 ГерметонА30Л– 2 м2 |
shumoff77.ru
Коэффициенты звукопоглощения материалов — сборник таблиц
- Коэффициент поглощения / коэффициент звукопоглощения, это отношение поглощённой звуковой энергии ко всей энергии, падающей на материал.
- За единицу звукопоглощения условно принимают звукопоглощение 1 м2 открытого окна.
- Коэффициент звукопоглощения может изменяться в пределах от 0 до 1. При нулевом значении коэффициента звукопоглощения звук полностью отражается, при полном звукопоглощении коэффициент равен единице.
- К звукопоглощающим материалам обычно относят те, которые имеют коэффициент звукопоглощения не менее 0,4 при частоте 1000 Гц («Защита от шума» СНиП II — 12 — 77).
- Коэффициент звукопоглощения определяется в так называемой акустической трубе и подсчитывается по формуле:
- А(зв)=Е(погл)/Е(пад)
- Е(пад) = Е(рас) + Е(прош)
- где А(зв) — коэффициент звукопоглощения; Е(погл) — поглощённая звуковая волна; Е(пад) — падающая звуковая волна; E(отр) — отраженная звуковая волна; Е(рас) — звуковая волна, рассеянная в материале; Е(прош) — звуковая волна, прошедшая через материал.
Таблица 1. Коэффициенты звукопоглощения материалов, предметов, людей, драпировок в зависимости от частоты звука.
|
Название материала или конструкции |
Коэффициенты звукопоглощения при частоте |
|||||
|
125 Гц |
250 Гц |
500 Гц |
1000 Гц |
2000 Гц |
4000 Гц |
|
|
Строительные материалы – коэффициенты звукопоглощения |
||||||
|
Бетонная стена гладкая, неокрашенная |
0,010 |
0,012 |
0,015 |
0,019 |
0,023 |
0,035 |
|
Кирпичная стена неоштукатуренная |
0,024 |
0,025 |
0,032 |
0,042 |
0,049 |
0,070 |
|
Штукатурка гипсовая гладкая по кирпичной стене, окрашенная |
0,012 |
0,013 |
0,017 |
0,020 |
0,023 |
0,025 |
|
Плиты сухой штукатурки |
0,020 |
0,050 |
0,060 |
0,080 |
0,040 |
0,060 |
|
Линолеум толщиной 5 мм на твердой основе |
0,020 |
0,025 |
0,030 |
0,035 |
0,040 |
0,040 |
|
Стекло одинарное |
0,035 |
- |
0,027 |
- |
0,020 |
- |
|
Драпировки и ковры – коэффициенты звукопоглощения |
||||||
|
Ткань хлопчатобумажная 360 г/м2 |
0,030 |
0,040 |
0,110 |
0,170 |
0,240 |
0,350 |
|
Ткань бархатная 650 г/м2 |
0,050 |
0,120 |
0,350 |
0,450 |
0,380 |
0,360 |
|
Ковер толщиной 1 см с ворсом, на бетоне |
0,090 |
0,080 |
0,210 |
0,270 |
0,270 |
0,370 |
|
Резиновый ковер толщиной 0.5 см |
0,040 |
0,040 |
0,080 |
0,120 |
0,130 |
0,100 |
|
Поглощение объектов и людей – коэффициенты звукопоглощения |
||||||
|
Стул с жестким сиденьем и спинкой |
0,020 |
0,020 |
0,030 |
0,035 |
0,038 |
0,038 |
|
Стул с мягким сиденьем и спинкой |
0,090 |
0,120 |
0,140 |
0,160 |
0,150 |
0,160 |
|
Слушатель (Человек) |
0,360 |
0,430 |
0,470 |
0,440 |
0,490 |
0,490 |
Таблица 2. Коэффициенты звукопоглощения различных типов волокнистой теплоизоляции в зависимости от частоты звука.
|
Диапазон частот |
Толщина звукоизоляции 50 мм |
|||
|
базальтовый утеплитель |
порфирит |
стекловолокно, стекловата |
минеральная теплоизляция |
|
|
Низкочастотный, 125 Гц |
0,20 |
0,1 |
нет данных |
0,18 |
|
Среднечастотный, 1000 Гц |
0,95 |
0,94 |
0,8 |
0,76 |
|
Высокочастотный, 2000 Гц |
0,94 |
0,94 |
нет данных |
0,79 |
|
Диапазон частот |
Толщина звукоизоляции 100 мм |
|||
|
базальтовый утеплитель |
порфирит |
стекловолокно |
минеральная теплоизоляция |
|
|
Низкочастотный, 125 Гц |
0,4 |
0,26 |
нет данных |
0,36 |
|
Среднечастотный, 1000 Гц |
0,96 |
0,9 |
0,81 |
0,85 |
|
Высокочастотный, 2000 Гц |
0,85 |
0,93 |
нет данных |
0,8 |
www.funtable.ru
