Приток свежего воздуха — важнейшее условие для создания комфортных условий в жилых домах, производственных помещениях или административных зданиях. Однако нередко воздуховоды вентиляции становятся источником или проводником шума, поэтому уже на этапе проектирования важно подобрать изолирующие материалы и просчитать необходимую толщину звукоизоляции.

Почему необходима шумоизоляция воздуховодов

Проблема повышенного уровня шума в воздуховодах вентиляционных систем распространена достаточно широко. Причиной возникновения шумов чаще всего являются ошибки в проектировании, неверный подбор оборудования, нарушение технологии монтажа или использование неподходящих материалов.

Уровень и характер шума зависят от нескольких факторов:

– площади и формы сечения;

– количества суженных участков и поворотов;

– скорости воздушного потока;

– толщины стенок короба.

Например, в воздуховодах с поперечным сечением 300 на 900 мм допускается использовать воздуховоды с толщиной стенок не менее 0,6 мм, а скорость воздушного потока не должна превышать 10 м/с. Если допустимый уровень скорости воздуха повышается в два раза, уровень шума возрастает на 10-12 дБ. Чем больше площадь сечения, тем меньшей должна быть скорость потока воздуха, а толщину стенок необходимо увеличивать, чтобы избежать появления шумов.

Круглые воздуховоды обычно издают меньший шум, чем прямоугольные, а монтаж шумоизоляции на них отнимает меньше времени.

В большинстве случаев воздуховоды вентиляционных систем выполняют из металла. В случае появления источника шума (турбулентных потоков, звука работы вентилятора) металлический корпус распространяет звуковые колебания по всем помещениям здания, поэтому звукоизоляция — не прихоть, а необходимое условие акустического комфорта.

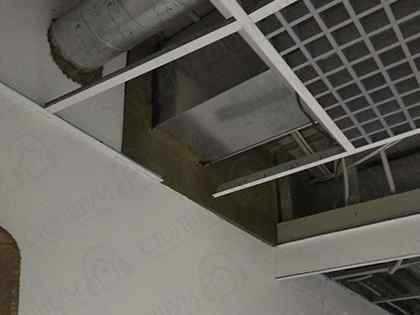

Шумоизоляция требуется не только при открытой прокладке, но и в том случае, когда воздуховоды вентиляции или системы кондиционирования проходят за подвесным потолком.

Материалы для звукоизоляции воздуховодов

Для того, чтобы звукоизоляция системы вентиляции была максимально эффективна, важно правильно подобрать звукоизолирующие и звукопоглощающие материалы.

Успешно справиться с проблемой повышенного шума могут:

– волокнистые материалы;

– полимеры, которые наносятся путем напыления;

– вспененный полиэтилен;

– стекловолокно;

– ламелла-маты из каменно-ватной плиты;

– звукоизоляция на основе вспененного каучука.

К материалам для звукоизоляции воздуховодов

в жилых домах предъявляют повышенные требования: они должны не только обеспечивать снижение уровня шума, но и быть максимально гигиеничными, пожаробезопасными и экологичными. Волокнистые материалы на основе стекловаты хорошо выполняют свои функции, однако требуют обязательного монтажа покрывающего слоя. Это необходимо не только для защиты самой шумоизоляции, но и для того, чтобы исключить попадание мелких волокон и пыли в жилые помещения.

Важным критерием при выборе материалов для звукоизоляции воздуховодов является цена. Однако нередко оказывается, что дешевые изоляторы отличаются сравнительно недолгим сроком службы, а стоимость дорогих полностью окупается за счет долговечности и превосходного качества.

Использование материалов K-Flex для шумоизоляции систем вентиляции

Для шумоизоляции вентиляционного короба удобно использовать листовые и рулонные материалы

K-Flex, которые изготавливают из вспененного каучука.

Снижения шума в воздуховодах позволяют добиться разные марки звукопоглощающих материалов K-Flex K-Fonik:

– GK;

– GV;

– Fiber;

– ST GK.

Также могут использоваться K-Fonik 160 и 240.

Широкий диапазон рабочих температур позволяет использовать шумоизоляцию на воздуховодах, проходящих через неотапливаемые помещения (чердаки, подвалы). А низкая теплопроводность обеспечивает дополнительную теплоизоляцию системы, что снижает расходы на отопление в холодный период года.

Выбор материала обусловлен условиями эксплуатации воздуховодов. K-Fonik GV предназначен для систем вентиляции, к которым предъявляют повышенные требования безопасности. K-Fonik ST GK, как правило, используют для шумоизоляции вентиляционных установок

В сложных случаях для правильного выбора материалов K-Flex необходима консультация специалиста, которую вы можете получить у сотрудников компании РусХолдинг.

Особенности монтажа звукоизоляции воздуховодов

При монтаже звукоизоляции необходимо придерживаться инструкции. В линейке K-Flex существуют как обычные, так и самоклеящиеся материалы (их легко узнать по индексу AD). Обычные легко приклеиваются к металлическим коробам с помощью клея. Допустимо использовать и механическое крепление. Самоклеящиеся позволяют ускорить монтаж, поскольку клеевой состав уже нанесен. В каталоге приведены подробные технические характеристики разных продуктов K-Flex, которые позволят подобрать звукоизоляцию необходимой толщины.

Благодаря плотной структуре, звукоизоляция K-Flex не сминается и плотно прилегает к воздуховодом системы вентиляции, однако для того, чтобы она служила максимально эффективно, важно позаботиться о деталях.

Для изоляции отводов необходимо купить ленту и герметик: это позволит добиться равномерной шумоизоляции конструкции и избежать образования акустических мостиков. Звукоизолировать необходимо не только открытые участки, но и те, что проходят в стенах. В противном случае вибрация и шум могут передаваться через строительные конструкции.

Для шумоизоляции поворотов необходимо выкроить из рулона или листа детали необходимой формы. Стыки рекомендуется закрыть самоклеящейся лентой или герметиком. Специалисты рекомендуют накладывать листы внахлест: это позволит создать плотный кокон, который станет надежным барьером на пути шумов и вибрации.

Акустический комфорт, который возникает после установки шумоизоляции воздуховодов, обойдется не слишком дорого. А двадцатилетний срок эксплуатации позволит полностью окупить расходы

rusholding.ru

Звукоизоляция воздуховодов вентиляции

Шумоизоляция венткамеры, звукоизоляционные материалы для вентиляционных камер

21.08.2018

Звукоизоляция вентиляционных систем разделена на следующие части:

Звукоизоляция венткамер
Звукоизоляция воздуховодов
Звукоизоляция вентиляционного оборудования, размещенного вне здания (вентустановки, вентиляторы.)

Шумоизоляция венткамер

Размещение вентиляционного приточно-вытяжного оборудования расположенного в непосредственной близости с рабочими помещениями, не является редкостью. Также для увеличения полезных площадей нередко часть оборудования группируют друг с другом, освобождая новое пространство. Работы по шумоизоляции венткамер принесут значительный эффект при выполнении следующих действий…

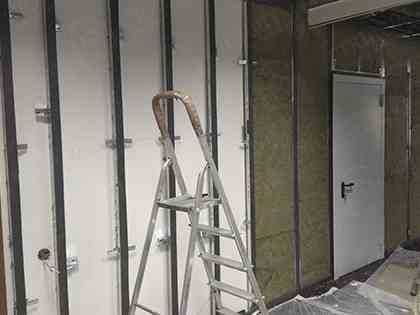

Улучшение звукоизоляции

Увеличение звукоизоляционной способности, путем установки звукоизоляционных конструкций к имеющимся стенам по всему периметру распространения нежелательного шума. Предпочтительно размещение с наружной части помещения к уже имеющимся стенам. Наличие акустических щелей и проемов не допускается. Высокая масса звукоизоляционной системы, один из главных факторов влияющих на достижение высоких показателей звукоизоляции. Часто предлагаемые, конструкции обшитые гипсокартоном и заполненные ватой дадут едва заметный результат. Уровень звукоизоляции входной группы должен быть не ниже звукоизоляции основной части ограждающей конструкции. Эта задача решается благодаря установке двух дверей с расстоянием между ними не менее 20 см. В качестве основной двери мы применяем противопожарные двери, обладающие высокой массой и герметичным притвором. Рекомендуем заказывать дверь, имеющую толщину металлического листа не менее 2 мм.

Улучшение звукопоглощения

Увеличить звукопоглощающие свойства внутренних частей комнаты, путем нанесения звукопоглощающей облицовки, закрытой звукопроницаемой тканью, для исключения высыпания частиц материала. Использование звукопоглощения внутри камеры значительно снижает эффект наложения отраженных волн на волны излучаемые оборудованием. В спектре высоких и средних частот продуктивность звукопоглощения обратно пропорционально размеру камеры. Чем меньше объем комнаты, тем более заметен результат.

Виброизоляция

Исключить передачу вибрации от оборудования на жесткие элементы камеры. Данная задача решается благодаря использованию оптимальных виброизоляционных матов или опор, подобранных на основании частоты вращения вентиляторов и массы оборудования.

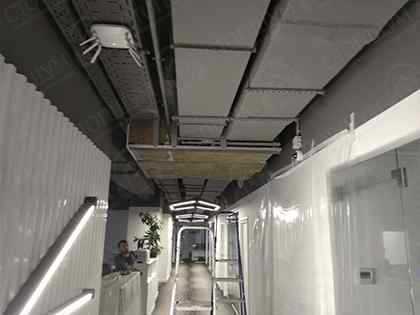

Шумоизоляция воздуховодов

Звукоизоляция воздуховодов в зависимости от скорости потока воздуха, геометрии и размера труб может осуществляться установкой шумоглушителей и/или облицовкой вентиляционной трубы тяжелыми, высокоплотными звукоизоляционными мембранами с подложкой из демпферного материала низкой плотности.

Монтируемые шумоглушители подбираются индивидуально и могут отличаться своей длиной, типом (трубчатый, пластинчатый и камерный) и другими факторами. Благодаря наличию звукопоглощающих материалов в своем составе звук, проходящий по глушителю, снижается. Присутствие отчетливого шума вентилятора, излучаемого воздуховодом может потребовать изготовление не типового глушителя, с внутренней облицовкой более плотными и толстыми звукопоглощающими материалами. Выбор места установки глушителя индивидуален.

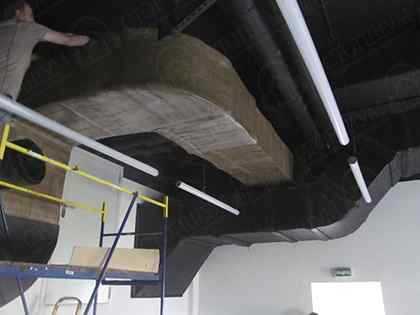

Облицовка труб как мягкими так и тяжелыми материалами необходимо осуществлять по всей площади воздуховода, излучаемого шум. Изоляция только части периметра нецелесообразна, т.к. это заведомо приведет к низкому результату. Мягкий демпферный материал монтируется стык в стык, звукоизоляционная мембрана в нахлест на 4-5 см. В местах прохождения труб через стены обязательно исключить контакт трубы со стеной, имеющуюся щель заполнить звукопоглощающим материалом высокой плотности и при монтаже мембраны на данном участке вывести нахлест с воздуховода на стену. При нанесении облицовочных слоев потребуется особое внимание уделить местам сужения, изгибам и другим нелинейным участкам системы. Часто эти участки требуют двойного чередующегося слоя вышеуказанных материалов. Шумоизоляцию воздуховодов, размещенных в местах попадания открытых солнечных лучей, осуществлять исключительно с применением защитных фольгированных покрытий. При высоком потоке воздуха в трубе возможна передача структурного шума на потолок через шпильку и траверс, являющимися крепежными элементами для воздуховодов. Здесь необходимо разорвать жесткую связь, расположив траверс под ранее изолированной трубой, или, в случае если данный способ покажется трудозатратным, установить виброшайбы в местах соединения траверса и шпильки.

Звукоизоляция воздуховодов путем создания звукоизоляционного потолка потребует больших финансовых и трудовых затрат при получении меньшей эффективности. При выборе действий, направленных на борьбу с шумом, необходимо помнить о том, что наиболее эффективной борьбой является борьба непосредственно с источником шума.

В качестве альтернативы использования эластичных материалов допускается создание звукоизоляционного короба вокруг источника из тяжелых плотных строительных плит, таких как ГВЛ или Knauf-суперпол, заполненного звукопоглощающими материалами плотностью 40-60 кг/м3. Подобный вариант также более затратен, но его применение в случае необходимости частого доступа к агрегатам, фильтрам, системам управления является оправданным.

Шумоизоляция внешнего оборудования

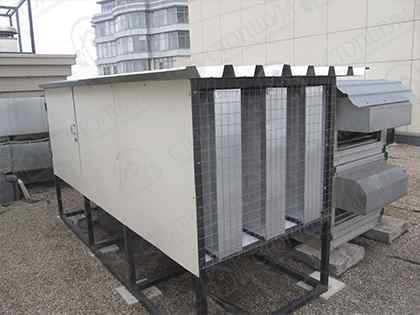

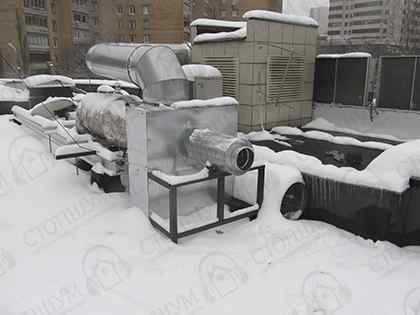

Звукоизоляция вентиляционного оборудования, размещенного вне здания (вентустановки, вентиляторы), проводят в два этапа: борьба с шумом, распространяющимся по жестким контактам (структурный шум) и с шумом распространяющимся в воздушной среде (воздушный шум).

Работы, направленные на исключение передачи структурным путем, решаются установкой оборудования на индивидуально подобранные виброопоры. После выполнения данных работ вновь проводятся акустические замеры, призванные определить уровни звукового давления непосредственно от агрегатов, без косвенных источников, излучавших шум ранее, на основании которых и выбираются методы борьбы с воздушным шумом. При должном подходе к шумоизоляции шаги по борьбе с вибрацией предпринимаются до установки оборудования. Так для массивных машин, при достаточных объективных характеристиках, подготавливают плавающий фундамент, размещенный на эластичной подушке, исключающей вибрацию.

На пути распространения шума устанавливаются акустические экраны, выполненные из звукопоглощающего и звукоизоляционного материалов. Для улучшения шумозащитных характеристик сторону экрана, направленную к источнику дополнительно снабжают перфорацией. Снижение уровня шума от источника при применении акустического экрана происходит благодаря образованию области акустической тени, расположенной за экраном. Расчеты типа экрана, материалов, используемых для его создания, а также его размеров производятся индивидуально на основании уровней и частот звука, удаленности размещения экрана и точек контрольных измерений звука, требований по снижению и других факторов.

При проведении акустического расчета в случае недостаточной эффективности акустического экрана применяют звукоизоляционные укрытия, закрывающие оборудование со всех сторон. Конструкция укрытий схожа конструкции экранов. Для циркуляции воздуха на пути его следования внутри или снаружи укрытия (в проемах воздухообмена) размещают элементы глушения, не препятствующие перемещению воздушных масс, но поглощающие звук.

stopshum.com

Устройство звукоизоляции воздуховодов

Комментариев:

Рейтинг: 85

Все человечество живет в океане волн. Вы не задумывались об этом? А ведь это действительно так и шумоизоляция воздуховодов очень важна. Просто множество волн наш организм либо просто не умеет различать, либо научился их игнорировать. Исключение составляют только световые и звуковые волны определенного спектра. Вот бы еще научиться не реагировать на различные шумы. Но звуковые волны наш слух не может дифференцировать и реагировать на них избирательно.

Эффективная шумоизоляция воздуховодов.

Примером тому служат звуковые волны, распространяющиеся в системах вентиляции. Шум от движения воздуха, вибрации вентиляторов, слегка приглушенные голоса соседей — все это передается по каналам воздуховода и периодически нарушает наш уют и довольно сильно действует на нервную систему. Избежать этого можно, если при строительстве домов учитывать все нюансы распространения упругих волн (звуковые волны являются упругими).

Возможно, в будущем все будет именно так, но в настоящее время шумоизоляция воздуховодов остается личной заботой жильцов. Справиться с избыточным шумом в недрах воздуховодов может каждый человек, но для этого необходимы знания о распространении звуков. Звуковые волны отталкиваются от плотной поверхности. И чем жестче эта поверхность, тем лучше отталкивание волн.

Отсюда напрашивается вывод: поверхность воздуховодов должна быть пористой. В идеале эту тонкость хорошо было бы учесть еще при строительстве дома и сделать на внутренней поверхности воздуховода напыление. Такая шумоизоляция внутренних воздуховодов была бы идеальной. Но в этом случае вы получили бы другую проблему: любой пористый материал впитывает в себя запахи и является хорошим местом для развития микробов.

Устройство узла воздуховода.

Устранить запахи и вести постоянную борьбу с болезнетворной средой или паразитами стало бы в несколько раз сложнее. А вот покрытие внутренней части воздуховода тонким резиновым слоем могло бы в корне изменить эту ситуацию. Сделать это в многоэтажных домах невероятно сложно, так как резиновую полосу практически невозможно закрепить к стенке воздуховода по всей длине. В частных строениях этот вопрос легко разрешим. Достаточно лишь вырезать подходящие по ширине полосы резины и проклеить ими воздуховод, плотно прижимая их к стенкам с помощью резинового валика. Как вы уже догадались, для этой операции вам потребуется:

мягкая резина;
клей, обладающий высокой степенью склеивания, или силикон;
резиновый валик с длинной ручкой.

Прорезиненная поверхность в десятки раз увеличит поглощение звуковых волн и уменьшит шум в недрах воздуховода.

Звукоизоляция в высотном доме с помощью резинового покрытия воздуховода не представляется возможной. Но уменьшить шум реально. Один из вариантов — организовать шумоизоляцию стенки, находящейся вблизи воздуховода и сделать размер вентиляционного окна несколько меньше.

Схема устройства воздуховода.

За счет изменения сечения воздушного канала вы в значительной степени ускорите движение воздуха. А это значит, что звуковая волна будет самопроизвольно гаситься в ламинарном потоке воздуха.

А для звукоизоляции прилегающей стены используются любые многослойные материалы. Особенно хорошо использовать для этого материалы пористые (например, тонкий слой минваты).

Шум возникает при турбулентном движении воздуха (это когда при перемещении воздушного потока происходит перемешивание слоев воздуха внутри воздуховодов). Избежать этого позволяет гладкость стенок внутри воздуховодов и постоянное сечение. Воздушный поток не испытывает преград на своем пути и шум значительно уменьшается. Увы, произвести внутренний ремонт воздуховодов не представляется возможным, поэтому такой вариант шумоизоляции тоже рассматривать не будем.

Вернуться к оглавлению

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Есть один интересный совет от печников. Они-то точно понимают в движении воздушных потоков, поэтому испробовать метод на практике стоит. Для увеличения самопроизвольной тяги внутри воздуховодов можно заузить отверстие, в конечной точке. Произойдет следующее: скорость воздушного потока внутри вентиляционной шахты значительно увеличится, причем он будет значительно быстрее именно в центральной части воздуховода. Проще говоря, воздух будет двигаться практически без контакта со стенками и не вызывать дополнительные звуковые волны. Для настоящей шумоизоляции этого мало, но уровень шума понизится.

Вернуться к оглавлению

Главный источник шума — это использование принудительной вентиляции (вентиляторов). 1-ый фактор — это шум от работы электромотора названного устройства. Уменьшить его не получится, поэтому при покупке вентилятора необходимо обратить внимание на уровень шумового фона, создаваемого им.

Схема снижения шума кожухами: 1 — электромотор; 2 — турбокомпрессор; 3 — акустически защищенные всасывающий и выпускной воздуховоды; 4 — защитная сетка.

В техническом паспорте этот параметр должен указываться. 2-ой момент — это шум от создаваемой крыльчаткой и электромотором вибрации. А вот этого избежать можно. Достаточно при монтаже под опору вентилятора подложить звукопоглощающие подушки. Обычно они продаются в наборе с самим вентилятором.

Но если таковых не окажется, то воспользоваться можно обычным куском резины. Такой своеобразный амортизатор уменьшит появление звуковых волн от вибрации. Ну а третий фактор связан с уже упомянутой ранее турбулентностью. Устанавливаемые всеми жильцами вентиляторы создают воздушный поток различной скорости. От этого и происходит смешивание потоков, которое сопровождается очень большим шумом. Выход из этого положения только один: воздуховод может быть дооборудован вентиляторами с одинаковыми техническими параметрами. Только так воздуховод получит равномерный поток воздуха, не обладающий дополнительным шумовым фоном.

Вернуться к оглавлению

В настоящее время существуют специальные шумоглушители, которые встраиваются внутри воздуховодов. Конструкции этих устройств могут быть различными, но принцип действия практически всегда одинаков: создание препятствий на пути распространения звуковой волны. Изоляции шумоглушители не сделают, но уменьшат ее в несколько раз. Производители декларируют эти устройства как лучший элемент звукоизоляции, хотя это небольшая рекламная хитрость.

Эффективности глушителей шума с пластинами толщиной 100 и 200 мм.

На самом деле шумоглушители лишь уменьшают мощность звуковой волны, а вместе с ней и скорость воздушного потока внутри воздуховодов. Различают трубчатые, пластинчатые, канальные, камерные и экранные глушители. С точки зрения физики, наиболее надежным следовало бы считать пластинчатые шумоглушители, так как звукоизоляция обеспечивается ими наиболее просто: при воздействии на пластины звуковой волны, пластины начинаю вибрировать с той же частотой. Создается встречная волна той же амплитуды.

В результате наложения волн происходит их взаимное исключение. Все отлично, но только в том случае, когда устройство не подвержено воздействию агрессивной среды. Любая же пыль или избыточна влажность приведут к изменению толщины пластин, поэтому на звуковые волны они будут издавать ответные волны иной частоты. Уровень шума от этого только увеличится.

Камерные шумоглушители напоминают глушители для огнестрельного оружия: звуковая волна, проходя через камеры устройства, многократно отражается от стенок камер, которые покрыты материалами для поглощения шума. В ходе этого процесса звуковая волна в значительной мере ослабевает и на выходе из камеры имеет совсем незначительную мощность. Абсолютная шумоизоляция не получится, но комфорт в вашем жилище будет обеспечен.

Любой вид шумоглушителей понижает уровень шума при его правильном монтаже в воздуховод.

Комбинация различных методов звукоизоляции должна свести уровень шума от воздуховодов до минимума, хотя обеспечить ее на 100% у вас все равно не получится. А если задуматься, вам ведь совсем не хочется жить, будто в аквариуме, изолировав себя от всех проявлений мира. Достаточно ведь свести уровень шума до нормальных параметров. Любой из описанных способов звукоизоляции поможет вам сделать это.

1poclimaty.ru

Эффективная шумоизоляция воздуховодов

Существенным источником шума в жилом помещении является система венти-ляции и кондиционирования – из нее постоянно доносится равномерное гудение вен-тилятора и протяжное завывание воздуха. Подобные звуки, в отличие от «кричащей» во дворе сигнализации или громкой музыки с соседней дискотеки, заметны не сразу. Однако высокий уровень вентиляционного шума вызывает ничуть не меньшее раздра-жение, а затем и стресс, бессонницу, повышение давления, и влияет на остроту слуха. Поэтому обеспечение шумоизоляции – одна из ключевых задач при проектировании систем вентиляции.

Источники шума

Шумы, источником которых становятся элементы системы вентиляции, имеют разную физическую природу. Всего можно выделить три типа..

1. Воздушные шумы, источником которых является собственно вентиляционное оборудование: установки кондиционирования воздуха, вентиляторные конвекторы, тепловые насосы и т. п. Эти шумы передаются вместе с воздушными потоками через приточно-вытяжные воздуховоды.

2. Шум от вибрирующего вентиляционного оборудования. Его источник – вращающееся или вибрирующее оборудование (вентиляторы и водоохладители). Вибрации оборудования передаются непосредственно на стенки воздуховодов и распространяются по ним в помещения. Часто ситуация усугубляется из-за низкой жесткости боковых стенок воздуховодов, что ведет к увеличению интенсивности их вибраций.

3. Самогенерирующиеся шумы – это шумы, возникающие при прохождении воздуха через систему воздуховодов. Как правило, это происходит в точках турбулентности, например у заслонок, колен, Т-образных разветвлений, воздухораспределительных устройств системы воздуховодов.

Ошибки при проектирование

Для эффективного снижения шума системы вентиляции и кондиционирования необходимо еще на стадии проектирования здания сформулировать требования к шумоизоляции помещений и разрабатывать систему вентиляции согласно этим требованиям. Задача правильного (с точки зрения шумоизоляции) проектирования и монтажа систем вентиляции должна решаться комплексно: начиная с выбора вентиляционного оборудования и способов его шумоизоляции (виброизоляции), заканчивая определением способа прокладки воздуховодов, их размеров, типов и мест расположения заслонок, колен, разветвлений.

Однако при разработке проекта могут быть допущены ошибки, которые впоследствии приведут к ухудшению акустических характеристик. Рассмотрим самые распространенные из них.

Использование системы рециркуляционного воздуха без воздуховодов (рециркуляция через полость между перекрытием и фальшпотолком). Рециркуляционный воздух должен направляться в соответствующий блок кондиционера по воздуховодам той же длины и с теми же устройствами защиты от шума, что и воздуховоды приточного воздуха. В некоторых случаях для рециркуляционного воздуха может использоваться полость с защищенными от шума воздуховодами, ведущими в коридор. При этом необходимо предпринимать меры предосторожности, чтобы шум из этого канала не ухудшил общего показателя звукопроницаемости стен.

Прокладка шумных воздуховодов над помещениями с повышенными требованиями к уровню шума. В этом случае шум от вентилятора в воздуховоде будет проникать в помещение. Чтобы этого избежать, воздуховоды следует прокладывать над нежилыми помещениями: кладовками, душевыми и др. Если такой возможности нет, для защиты от шума понадобится увеличить толщину стенок воздуховодов, использовать круглые или овальные воздуховоды, обертывать их массивной виниловой звукоизоляцией или укладывать их в софит из гипсовых панелей.

Прокладка единого воздуховода для смежных помещений с повышенными требованиями к уровню шума. Прокладка воздуховодов для смежных помещений без устройства в них ответвлений может вести к тому, звук из одного помещения по общей системе воздуховодов будет распространяться в другое. Лучшим методом устранения такого эффекта является прокладка воздуховодов через общий коридор и выполнение отдельных отводов в смежные помещения.

Отсутствие виброизоляции оборудования системы вентиляции. Виброизоляция всего вентиляционного оборудования с вращающимися или вибрирующими элементами должна устанавливаться обязательно. Необходимо также предусматривать гибкие соединения на всех трубах и воздуховодах, подключаемых к оборудованию.

Недопустимо высокая скорость воздуха в воздуховоде. Для ограничения уровня самогенерирующегося шума следует устанавливать воздуховоды больших размеров, позволяющие снизить скорость движения воздуха. Самогенерирующийся шум, возникающий вследствие турбулентности воздуха, может образовываться в любой точке системы, что становится серьезной проблемой, когда это происходит вблизи обслуживаемого помещения.

Выбор материала

Одним из возможных и весьма эффективных способов снижения шума системы вентиляции является дополнительная шумоизоляция ее воздуховодов, поскольку именно воздуховод является источником шума, расположенным непосредственно в жилом или рабочем помещении.

Существует большое количество материалов, применяемых для дополнительной шумоизоляции воздуховодов. К ним относятся органическое волокно с антибактериальной обработкой, материалы из вспененного полиэтилена и каучука. Наиболее эффективными шумоизоляционными материалами являются волокнистые материалы с открытой пористой структурой. И самые распространенные среди них – материалы на основе стекловолокна. Наиболее распространенный способ шумоизоляции – покрытие воздуховодов стекловолокнистыми матами снаружи. В ряде случаев (для больших воздуховодов прямоугольного сечения) используются звукопоглощающие панели из стекловолокна, установленные внутри воздуховода.

При шумоизоляции воздуховодов предпочтительно использовать ламелла-маты. Основным их достоинством является отсутствие заломов и сминаний изделия при установке на изогнутую поверхность. Дело в том, что обычный мат, имеющий преимущественно продольную ориентацию волокон, при наматывании на воздуховод неплотно примыкает к поверхности, образуя заломы (рис. 1). Устранить их можно, только дополнительно поджав и уменьшив толщину мата. Этот недостаток обычных матов ведет к необходимости увеличивать их расчетную толщину.

Ламелла-маты, а также некоторые шумоизоляционные материалы на основе стекловолокна, например продукты серии ISOVER KIM-AL, благодаря вертикальной ориентации волокон не имеют этого недостатка. При наматывании на трубу они не образует заломов и воздушных карманов, вплотную прижимаясь к поверхности трубы, а значит не требуют поджатия и уменьшения толщины.

Раньше в ламелла-мате вертикальную ориентацию волокон, придающую мату уникальные свойства, получали путем разрезания каменноватной плиты или мата на бруски, а затем наклеивали их на фольгу с поворотом на 90°. Это достаточно трудоемкий и, как следствие, дорогой технологический процесс. Благодаря технологии кримпинга, которая используется при производстве материалов серии ISOVER KIM-AL, появилась возможность изготавливать материал с преимущественно вертикальной ориентацией волокон без каких-либо дополнительных технологических операций (разрезания изделия на бруски, приклейки их к фольге и т.д.). Это значительно ускоряет и удешевляет технологический процесс производства, обеспечивая при этом материалу ISOVER KIM-AL свойства близкие к ламелла-мату.

Испытания шумоизоляционных материалов

Высокие шумоизоляционные качества материалов на основе стекловолокна были подтверждены НИИ строительной физики РААСН, где были проведены натурные испытания материала ISOVER KIM-AL[2]. Для определения звукоизолирующей способности материала использовали три круглых воздуховода диаметром 125, 200 и 315 мм и три прямоугольных размерами 100х200, 150х300 и 250х500 мм; толщина стенок составляла 0,55 мм. Материал полностью закрывал воздуховоды по их длине. Испытания проводились реверберационным методом, основанном на акустических измерениях в металлической реверберационной камере объемом 120 м3 .

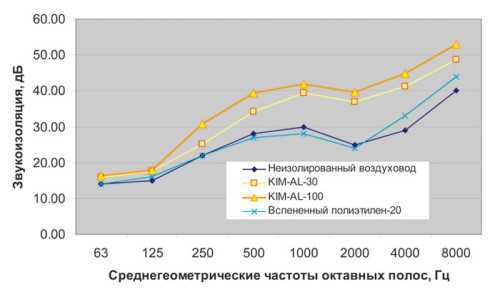

Результаты акустических испытаний воздуховода покрытого снаружи материалом ISOVER KIM-AL представлены в табл. 1 и на рис. 3 и 4. Из результатов испытаний видно, что применение материала KIM-AL улучшает шумоизоляцию воздуховода следующим образом.

Средние увеличение шумоизоляции круглых воздуховодов при использовании материала KIM-AL толщиной 30 мм составило 5 – 17 дБ, а при толщине 100 мм на 11 – 20 дБ.

Для воздуховодов прямоугольного сечения увеличение шумоизоляции составило 7 – 10 дБ и 10 – 13 дБ для толщин шумоизоляционного материала 30 и 100 мм соответственно.

В независимости от формы сечения воздуховода применение материала ISOVER KIM-AL приводит к улучшению его шумоизоляции на 3 – 5 дБ на низких частотах. С ростом частоты шумоизоляция существенно увеличивается и достигает 20 дБ и более. Это особенно важно, если речь идет об изоляции воздуховодов соединенных с высокооборотными вентиляторами, генерирующих высокочастотный аэродинамический шум.

Результаты акустических испытаний воздуховодов с использованием материала KIM-AL представлены в сопоставлении с аналогичными результатами аналогичных испытаний при использовании в качестве шумоизоляции воздуховодов из вспененных полиэтиленов. \

Заключение

Проектирование и монтаж систем вентиляции жилых помещений с высоким уровнем акустического комфорта требует тщательного подхода на всех этапах работы: начиная с выбора системы, оборудования и мест прокладки воздуховодов и выявления основных источников шума в системе вентиляции, заканчивая шумоизоляцией воздуховодов (как приточных, так и вытяжных). Только выполнения всего комплекса этих мер позволит повысить эффективность шумоизоляции всей системы.

Список литературы:

1. СНиП 23-03-2003 «Защита от шума»;

2. Протокол акустических испытаний НИИ СФ (договор №32100).

Николай Еремин, руководитель направления «Звукоизоляция» компании «Сен-Гобен Изовер»
