Звукоизоляция перегородок из гипсокартона: Звукоизоляция перегородок, устройство и материалы для шумоизоляции межкомнатных стен

Шумоизоляция перегородок из гипсокартона

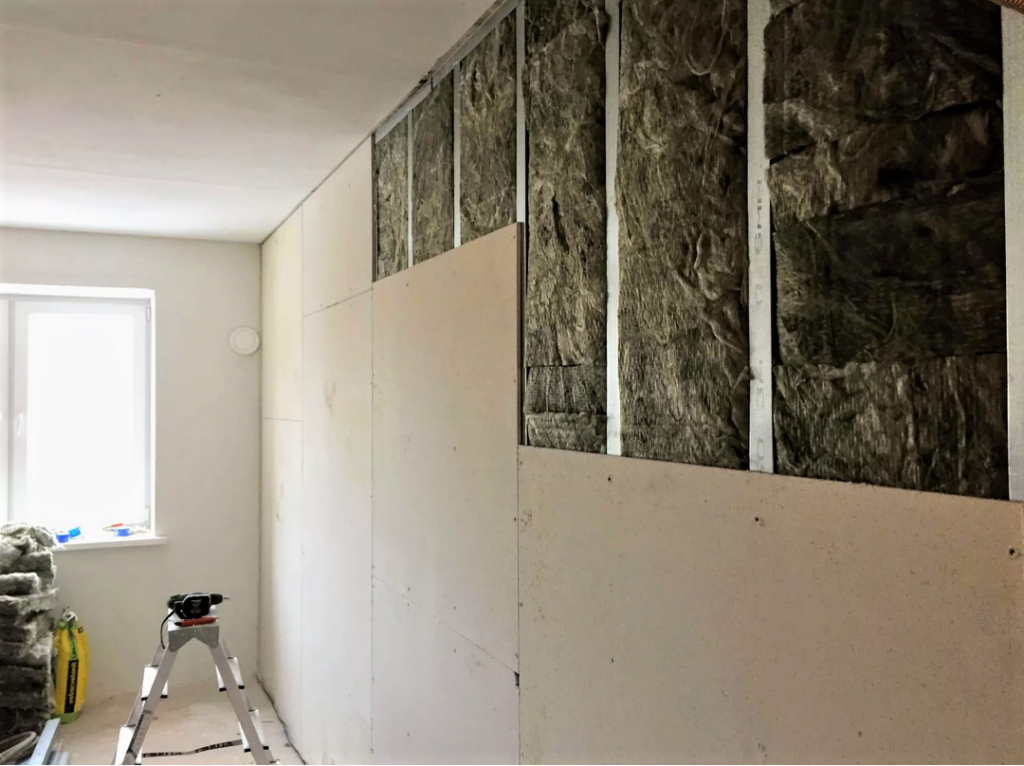

Закончили работы шумоизоляции перегородок в новостройке! Изначально между комнатами в квартире были звонкие стенки из пазогребня, которые было решено демонтировать и на их месте возвести новые перегородки с максимальной шумозащитой:

Чаще всего такая ситуация возникает как раз в новых монолитных домах, где стандартным решением являются межкомнатные стены из пазогребня или пеноблока: эти перегородки не соответствует нормам звукоизоляции (индекс изоляции 37-41 дБ, при необходимых 52 дБ!), вдобавок они сильно резонируют из-за чего отлично передают шум из соседних квартир. Убедится в этом можно прислонившись к перегородке ухом – вы сможете разберете слова даже негромкого разговора.

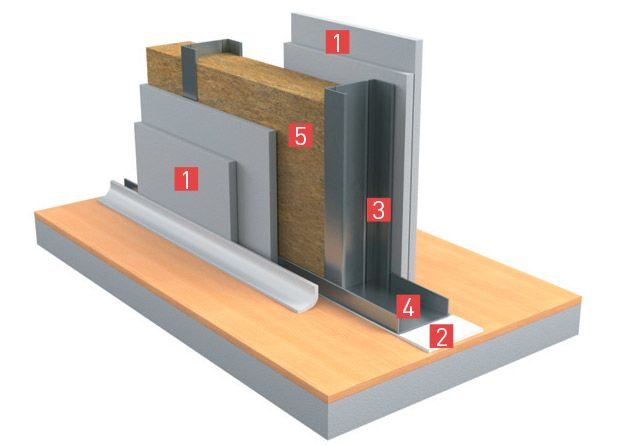

Последоваетльность шумоизоляции перегородок из гипсокартона:

1. Направляющие профили КНАУФ ПН 50/40 мм закрепляются к полу и к потолку через специальные демпфирующие ленты. Лента проклеивается в два слоя и нужна для того, чтобы исключить передачу вибрации на профиль.
2. Далее устанавливаются вертикальные стоечные профили КНАУФ ПС 50/50 мм с шагом 400 или 600 мм (в зависимости от высоты комнаты и предполагаемой нагрузки на перегородку). Стоечные профили закрепляются к направляющим с помощью специального просекателя для профилей или саморезами). С одной стороны перегородка зашивается гипсоволокнистыми листами (ГВЛ).
3. После того как каркас собран выполняется шумоизоляция перегородки: между профилями закладываем звукопоглощающие материалы от проверенных производителей (подойдут плиты
   МаксФорте, Шуманет-БМ и другие). Можно использовать шумоизоляцию из базальтовых волокон или акустического синтепона. Акустические плиты подрезаются под шаг профилей и закладываются одна на другую, плотно заполняя все пустое пространство внутри профиля для обеспечения максимальной шумоизоляции перегородки из гипсокартона!
4. Зашиваем вторую сторону перегородки ГВЛ листами. После этого силиконим швы между листами на
   обоих сторонах перегородки виброакустическим герметиком для надежной герметизации всех щелей.
5. В конце перегородка подшиваются листами гипсокартона 12,5 мм в шахматном порядке с листами ГВЛ первого слоя (швы первого и второго слоя не должны совпадать).
6. Излишки демпфирующей ленты обрезаются и шов по периметру перегородки силиконится.

Правильная шумоизоляция перегородок из гипсокартона позволят добиться высокой шумоизоляции между комнатами. Помните также, что перегородки из пазогребня (пеноблока) не только имеют низкую шумоизоляцию, но и отлично проводят шум от соседей! Во многом повышенный уровень шума в квартире обуславливается как раз неправильными межкомнатными стенами.

Преимущества работы с нашей компанией:

• Перед началом работ мы приезжаем в Вам для оценки ситуации и поиска оптимального варианта.
• После выезда – составляем смету, вы будете знать о том, какие материалы используются для работ. В смете указаны точные цены с учетом доставки, подъема и других сопутствующих расходов.
• Наши мастера профессионалы, имеющие многолетний опыт монтажа шумоизоляции!

Способы звукоизоляции межкомнатных перегородокСтройполимер

Шумные соседи и звуки с улицы – не единственная неприятность, досаждающая жильцам квартир и частных домов, сотрудникам офисов. Иногда источник раздражения находится гораздо ближе – за межкомнатной перегородкой. Как решить проблему недостаточной звукоизоляции в таком случае?

Обычные межкомнатные перегородки часто не спасают от шума

Как улучшить звукоизоляцию перегородок

В зависимости от стадии строительства или ремонта существует два кардинально разных способа:

• сделать звукоизоляцию ранее возведенных перегородок – актуально для жилья старого фонда;
• построить новые перегородки по современным стандартам, с применением звукоизоляционных материалов – в новостройках со свободной планировкой.

Вариантов звукоизоляции на самом деле гораздо больше, чем четыре. Мы расскажем о самых эффективных – с точки зрения результата, толщины конструкции, экологичности и стоимости. Среди них будет один вариант для звукоизоляции готовых перегородок и еще три – для возведения перегородок с нуля.

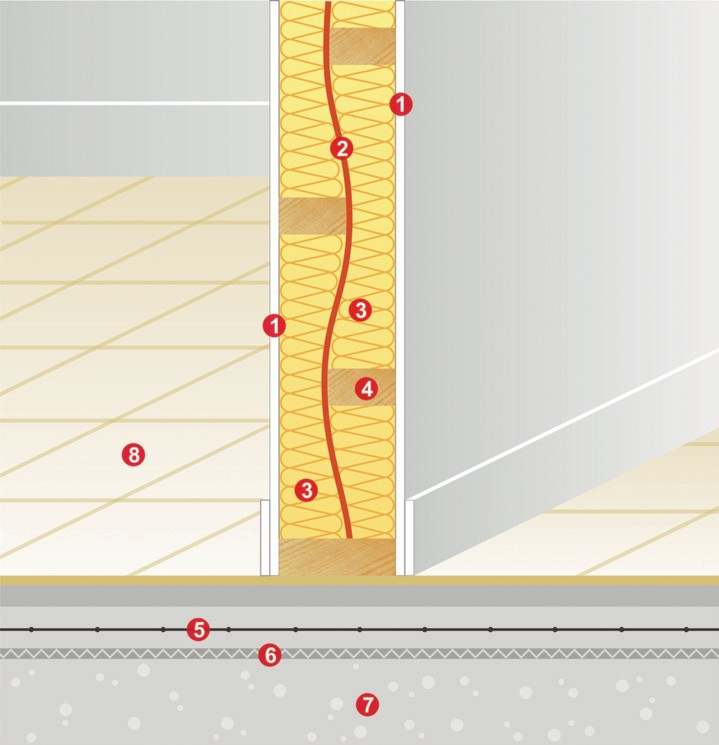

Способ № 1: когда межкомнатные перегородки уже построены

Чаще всего в жилых домах и офисных зданиях возводят однослойные конструкции из плотного строительного материала на жестком связующем – растворе. Звукоизоляционные характеристики кирпичных, гипсолитовых, керамзитобетонных стен зависят от пористости и массы. Если увеличить последнюю в два раза, например выложить не один, а два слоя кирпича, индекс шумоизоляции вырастает лишь на 6 дБ.

Наиболее популярные строительные материалы имеют такие показатели:

Материал	Толщина перегородки	Индекс звукоизоляции
Пенобетон (марка 300)	10–30 см	20–43 дБ
Пенобетон (марка 600)	10–30 см	39–55 дБ
Полнотелый кирпич, оштукатуренный с двух сторон	28 см (1 слой)	54 дБ
Полнотелый кирпич, оштукатуренный с двух сторон	53 см (2 слоя)	60 дБ
Железобетон	14 см	50 дБ
Гипсолитовые блоки	8 см	40 дБ

Какие материалы использовать для улучшения звукоизоляции

Для этих целей хорошо подходят материалы линейки Липлент. На перегородке возводится конструкция из металлического каркаса и гипсокартона, которая обклеивается одной или двумя мембранами с высокими звуко- и виброизоляционными характеристиками. Выбирать можно из таких:

• Липлент Зик – минеральная лента на клеевой основе;
• Липлент Зик50 – уплотнительная лента для гашения вибрации металлических профилей.

В зависимости от комбинации материалов толщина конструкции составит от 4 до 6,5 см. В базовом варианте индекс звукоизоляции повысится до 58 дБ, в премиум – до 68 дБ. Материалы отличаются экологичностью и подходят для применения в жилых помещениях.

Рассмотрим пример.

Чтобы звукоизолировать тонкую межкомнатную перегородку из гипсокартона, вы можете возвести металлический каркас, зафиксировать на нем дополнительный лист ГК и оклеить его мембраной Липлент Зик толщиной 3,7 мм. Металлические детали необходимо покрыть лентой Липлент Зик50 Антизвук, которая снизит вибрации. Толщина перегородки увеличится всего на 4 см, а уровень звукоизоляции вырастет на 58 дБ.

Получить почти такие же результаты (54 дБ) можно, если заложить стену полнотелым кирпичом, но в таком случае вы потеряете 28 см свободного пространства.

Конструкция толщиной 4 см увеличит звукоизоляцию на 58 дБ

3 способа возведения межкомнатных перегородок с хорошей звукоизоляцией

Если возводить перегородки только предстоит, правильнее изначально использовать для этого материалы с высокими звукоизоляционными характеристиками вместо кирпича или плит. Конструкции из металлического каркаса и гипсокартона в сочетании с мембранами Липлент имеют толщину менее 10 см, при этом дают отличный результат по снижению шума.

№ 1. Базовый.

Листы гипсокартона обклеивают минеральной мембраной Липлент Зик. Она обладает вязкоупругими свойствами и большим объемным весом, поэтому в сочетании даже с одним слоем ГК обеспечивает высокий уровень звукоизоляции (53 дБ). Толщина такой перегородки – всего 7,5 см.

№ 2. Одинарная перегородка.

Чтобы повысить индекс звукоизоляции до 56 дБ, в конструкцию добавляют виброизоляционную ленту Липлент Зик50. Ею обклеивают металлические элементы, чтобы снизить вибрацию и передачу структурного шума. Толщина такой перегородки увеличивается незначительно – до 10 см.

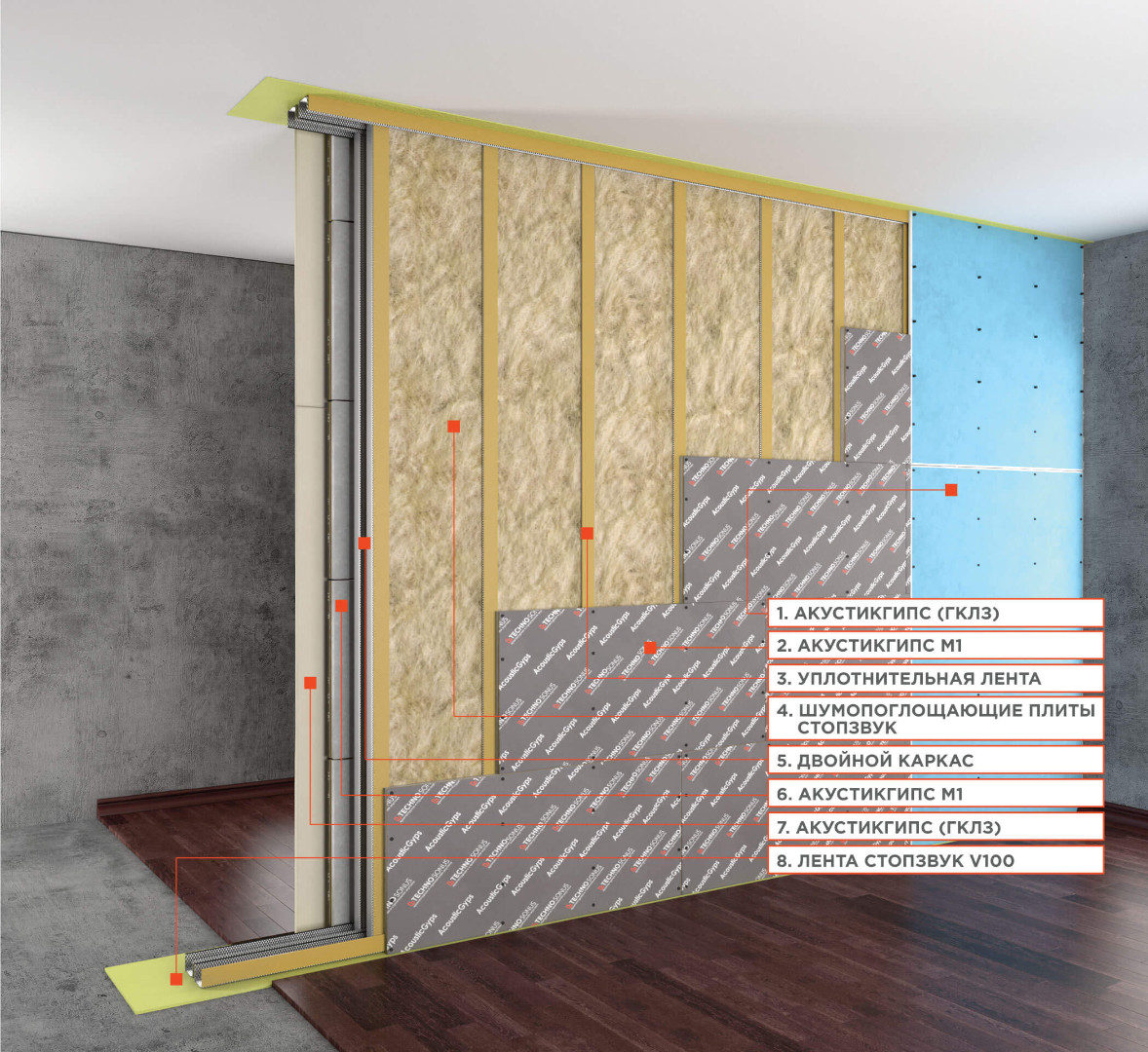

№ 3. Двойная.

Если стоит задача – максимально улучшить звукоизоляцию, возводят двойной каркас из гипсокартона, а между ним прокладывают слой минеральной мембраны Липлент Зик. Металлические элементы также оклеивают вибродемпфирующей лентой Липлент Зик50. Толщина перегородки составит не более 12 см. Индекс шумоизоляции – 65 дБ.

Перегородка толщиной 12 см увеличивает звукоизоляцию на 65 дБ

Почему именно эти материалы

Минеральная мембрана Липлент Зик отвечает требованиям, которые предъявляют к перегородкам в жилом строительстве, и обеспечивает высокий уровень звукоизоляции:

• она имеет толщину всего 3,5–3,7 мм, экономит пространство;
• клеевая основа отличается хорошими адгезионными свойствами, поэтому материал легко приклеивается и надежно фиксируется;
• в составе отсутствуют вредные для здоровья компоненты;
• благодаря вязкоупругости и большому объемному весу мембрана имеет высокую личную звукоизоляцию (28 дБ), а в сочетании с гипсокартоном на металлическом каркасе позволяет получать достойные результаты.

Лента Липлент Зик50 применяется в конструкциях звукоизоляции межкомнатных перегородок также неслучайно:

• она обладает рекордно высокими демпфирующими характеристиками по отношению к металлическим элементам;
• гибкая и эластичная – с ней легко работать на поверхностях любой конфигурации;
• укладывается на неровное покрытие и прочно фиксируется;
• имеет крепкий клеевой слой;
• устойчива к влаге, образованию плесени, высоким и низким температурам.

Ленты и мембраны Липлент в течение долгих лет сохраняют эксплуатационные характеристики

Тонкие межкомнатные перегородки – бич современных квартир и офисов. Вовсе не обязательно мириться с этим конструктивным недостатком жилья. Самое правильное решение – возвести перегородку с нуля по одной из предложенных выше схем, чтобы сэкономить пространство. Если финансы и особенности помещения не позволяют выполнить кардинальные шаги, с помощью материалов Липлент можно также внести коррективы в звукоизоляцию.

Возможно все – было бы желание!

Шумоизоляция перегородок и стен из гипсокартона





Хотя перегородки из ГКЛ дают полную свободу в планировании помещений, они имеют важный недостаток — плохо препятствуют распространению звуков. Чтобы устранить такой изъян, обратимся к альбомам технических решений и изучим, как правильно строить некапитальные перегородки с хорошей шумоизоляцией.







Какие виды перегородок существуют



В мире существует не так много производителей систем ГКЛ, по крайней мере, такого масштаба как Knauf и Gyproc, а также Lafarge и USG, которые отечественному потребителю известны мало, хотя именно они покорили рынок гипсокартона Северной Америки. Всех этих гигантов строительной индустрии можно по праву считать носителями аутентичной технологии, сумевших сохранить её сильные стороны и снабдить новыми преимуществами. В частности, такая детская болезнь перегородок из гипсокартона как высокая шумовая проницаемость практически полностью излечена.





В классификации перегородок за основные характеристики принимается ширина несущего профиля, его рядность и плотность размещения, толщина и количество слоёв обшивки, а также наличие специальных защитных, разделительных прослоек и разного рода наполнителей. С точки зрения звукоизоляции можно выделить два вида отличий между перегородками: те, которые предусмотрены конструкцией, и те, которые вытекают из технологии выполнения работ.

Среди чисто конструкционных нюансов можно выделить два основных — конфигурация несущего каркаса и состав пирога обшивки. Также играют роль тип используемого наполнителя, порядок укладки листов, схема размещения крепежа и в целом всё то, что отображено на эскизах технических альбомов. Практически каждый производитель предоставляет набор рабочей документации, в котором рекомендованы разные типы перегородок и облицовок, в том числе и рассчитанные на эффективное гашение шумов. Наиболее часто используемыми решениями являются дистанционное двухрядное размещение профилей, два или три слоя обшивки, применение гибких связей в ответственных соединениях или термопрофилей в обрешётке, устройство демпферных слоёв и прокладок.







Звукоизоляционная самоклеящаяся лента



С точки зрения монтажного процесса отличия менее очевидны, но они также определяют звукопроницаемость перегородок. Речь здесь идёт в целом о профессиональной квалификации и соблюдении норм по шагу крепления, схемам перевязки плит, способу крепления несущего каркаса к основаниям. В частности, опытный монтажник всегда предусмотрит прокладку уплотнительной ленты между профилем и стеной, позаботится, чтобы утеплитель был уложен плотно и равномерно. Особое внимание при монтаже уделяется заделке мест примыканий, формированию проёмов и соблюдению всех технологических зазоров, предусмотренных инструкцией по сборке.





Нюансы монтажа несущего каркаса



От того, насколько правильно сконфигурирован и собран каркас, зависит поглощение структурных и отчасти воздушных шумов. Методы, которые способствуют их устранению, преследуют общий принцип препятствования распространению вибраций и их передаче соседним частям конструкции. Немаловажную роль играет общая толщина и массивность перегородки.



Виброподвесы для гипсокартона

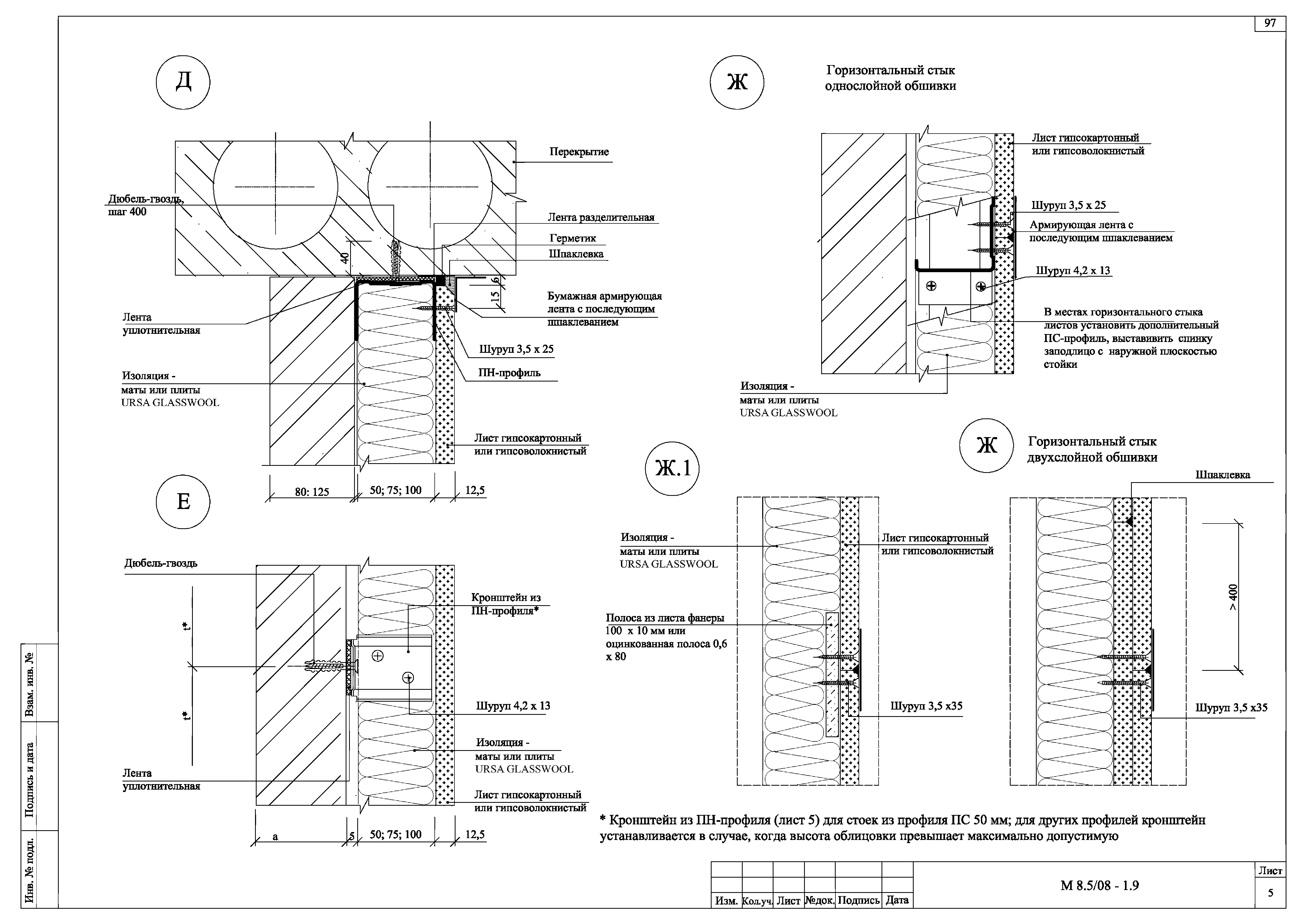

Например, если обратиться к документации Knauf, в их классификации требуемыми качествами обладают отдельные серии перегородок с коэффициентом шумопоглощения свыше 55 dB, чего вполне достаточно для большинства жилых помещений. Согласно таблице 10 из альбома «Комплектные системы КНАУФ. Перегородки…» это образцы серии С112 с увеличенной толщиной утеплителя, а также серии С113, С115 и С116 полностью. Для первых двух версий исполнения шумозащита реализуется за счёт использования профиля большей ширины и увеличения слоя наполнителя, в остальных вариантах предлагаются системы каркаса с двухрядным расположением профилей, скреплённых:

·      непосредственно друг с другом через прокладку;

·      перемычками из ГКЛ;

·      с использованием гибких связей.

Использование виброкомпенсирующих шайб при креплении профиля



У USG теме звукозащитных перегородок посвящён целый каталог под названием USG Acoustical Assemblies. В нём предлагается более широкий спектр приёмов, например, включение в состав обшивки демпферных прослоек, специальных промежуточных профилей, щелевых накладок и широкого ряда прочей фурнитуры. К сожалению, реализовать большинство предложенных решений в местных реалиях невозможно из-за отсутствия в продаже необходимых материалов, тем не менее, некоторые технические аспекты можно взять на вооружение. Так, вполне реальными приёмами может быть использование амортизирующих шайб при креплении направляющего профиля, акустическое разделение каркаса на двухрядную несущую систему, увеличение шага стоек и правильное размещение проёмов.





Выбор и укладка наполнителя



Традиционно в качестве наполнителя для некапитальных перегородок используется минеральная вата. Этот материал полностью соответствует поставленным требованиям, он обеспечивает климатическое зонирование, но что гораздо важнее — выполняет роль поглотителя механических колебаний благодаря рыхлой и упругой структуре.





В целом хитростей применения минеральной ваты немного. В первую очередь необходимо определиться с тем, какой плотности должен быть наполнитель. В технических альбомах этот показатель не регламентируется напрямую, тем не менее определённые выводы можно сделать с того факта, что большинство производителей позиционируют как наполнитель некапитальных перегородок вату плотностью от 15 кг/м³. На практике же этого явно недостаточно, для нормальной шумоизоляции подходит утеплитель плотностью 40–60 кг/м³. Здесь важно сделать одну оговорку: значение имеет конечная плотность ваты, то есть та степень уплотнения, при которой она останется по завершению монтажа.

Наполнитель перегородки нормально выполняет функцию шумопоглощения только будучи в сжатом состоянии. Это позволяет ему заполнять всё пространство внутри каркаса, соприкасаться с его элементами и обшивкой максимально плотно, чтобы эффективно принимать на себя механические колебания и рассеивать их. При этом излишне плотная вата будет поглощать вибрации хуже, передавая их наиболее близким элементам конструкции. Так что в этом вопросе особенно важно понимание золотой середины.





Укладка утеплителя производится после того, как обшита одна сторона перегородки и проложены коммуникации. Утеплитель нужно устанавливать в распор, то есть шаг перегородок должен быть заранее откорректирован таким образом, чтобы расстояние между стойками было на 1,5–2 см меньше ширины рулона. Это достаточно простая задача, учитывая, что в размерах утеплителя зачастую заложены необходимые допуски, в этом лишь обязательно нужно убедиться. Перед укладкой утеплителя его немного растягивают в плоскости мата или рулона, чтобы распушить, затем заводят в полость одного профиля и немного вытягивают, прижимая к наружной полке противоположного. Все бреши в углах и швах необходимо заполнить обрезками, но без фанатизма, то есть не уплотняя вату сверх меры. После этого на профиль приклеивается изоляционная плёнка, препятствующая выдуванию частиц наполнителя в помещение, затем завершается монтаж обшивки.





Применение демпферных и отражающих материалов



У профессионалов сложилось двойственное отношение к всевозможным материалам, выполняющим роль акустического барьера. Одни мастера научились применять их правильно и уместно, другие полностью пренебрегают ими или наоборот приписывают слишком выдающиеся свойства. Чтобы понять функцию разделительных слоёв, нужно сделать небольшой экскурс в физику механических колебаний.

В целом распространение шума между двумя помещениями, разделёнными герметичной перегородкой, происходит по двум причинам. С одной стороны, покрытие перегородки, обращённое к источнику звука, может плохо его отражать, то есть поглощает большую часть энергии колебаний, передавая их дальше вглубь пирога. С другой стороны, звукоизоляция может ухудшаться тем, что сама перегородка излишне плотная, то есть при передаче вибрации между элементами не происходит её гашения и рассеивания. Как многие уже догадались, минеральная вата тоже выполняет роль акустического разделителя, но это основная преграда на пути распространения звука, в то время как могут быть и дополнительные:

1.    Гофрированный многослойный картон. Его ячеистая структура хорошо способствует затуханию колебаний, при этом материал достаточно плотный и позволяет равномерно перемежать слои обшивки и демпфера.

2.   Поролон и пенополиэтлен. Эти материалы характеризуются пористостью и упругостью, они также хорошо способствуют гашению воздушных шумов, но применяют их, как правило, под внешним слоем гипсокартона.

3.   Всевозможные акустические мембраны, плёнки и нетканые холсты. Преимущественно их применяют на границе разнородных материалов или чтобы снизить площадь соприкосновения. При монтаже перегородок имеет смысл укладывать нетканые холсты и мембраны между профилем и обшивкой.

4.   Рассеивающие обкладки с характерной зубчатой геометрией поверхности. Эти материалы препятствуют тому, чтобы плотная преграда, поглотившая шум, распространяла его с обратной стороны. Такие материалы могут использоваться в комплекте с наполнителем малой плотности, их наклеивают на изнаночную сторону обшивки в промежутках между стойками.



Пример использования акустической мембраны для шумоизоляции стены из гипсокартона



В целом схема работы акустических прослоек достаточно прозрачна. За счёт их включения в обшивку достигается такой эффект, что внешний слой хорошо отражает шумы, передавая внутрь перегородки минимум колебаний, которые могут быть эффективно поглощены наполнителем и обратной стороной обшивки. Для этого необходимо соблюдать порядок монтажа и использовать правильную схему крепления.





Правила обшивки



При формировании звукоизолирующих перегородок используется два вида гипсокартона. Первый — это стандартный лист толщиной 16 мм, основной материал для возведения некапитальных вертикальных плоскостей. Второй тип — акустический гипсокартон, имеющий сеть точечного тиснения или сквозной перфорации. Суть работы такого материала заключается в создании неоднородной среды, в которой механические колебания распространяются хуже, а также в уменьшении площади контакта между слоями обшивки.



Акустический (перфорированный) гипсокартон



Считается, что обшивка ГКЛ-перегородок с хорошей звукоизоляцией обязательно должна быть многослойной. Тем не менее, это правило не отражает сути, ведь простого увеличения толщины оболочки недостаточно для препятствования проникновению шумов. Мы поделимся одним универсальным рецептом, который показал неплохие результаты на практике.





Первый слой гипсокартона пришивается к профилям с шагом порядка 20 см, при этом обшивка обязательно отделяется от каркаса упругой лентой, например, из пенополиэтилена. Следом на образованную плоскость клеем ПВА крепится слой поролона толщиной до 10 мм. Стыки между полотнами разделителя нужно располагать либо горизонтально, либо по линии следования профилей. Второй слой ГКЛ нашивают так, чтобы он крепился не к несущей системе, а к внутреннему слою гипсокартона в промежутке между стойками. Обычно крепление представляет два вертикальных ряда саморезов в шахматном порядке на расстоянии 15–20 см друг от друга. Важно соблюдать два правила: общее количество крепежа для второго слоя должно быть вдвое выше, чем при креплении внутреннего к каркасу, также должна сохраняться удалённость крепежа второго слоя от стоечных профилей не менее 150 мм.





При желании концепцию можно развивать, выполняя обшивку в три слоя основного материала с двумя разделительными. Здесь в качестве демпфера под внешним слоем лучше применять гофрированный картон: он более плотный и лучше способствует отражению шума. В остальном правила выполнения обшивки банальны: сохранение равного усилия затяжки, аккуратное утапливание саморезов и правильная заделка швов для обеспечения герметичности, чем будут устранены воздушные пути распространения звуков.





Общие рекомендации



Описанные меры никогда не должны быть избыточными. Изоляция от посторонних звуков в жилых помещениях очень важна для комфортного проживания, однако если переусердствовать в этом вопросе, можно обречь себя на неразумные затраты и потерю полезной площади. Поэтому нужно понимать, что к перегородке между кухней и гостиной предъявляются иные требования, нежели для перегородки, отделяющей санузел или детскую комнату.

Проблема качественной звукоизоляции не только техническая, многое зависит от правильной планировки, прогнозирования шумовых нагрузок путём определения источников и путей распространения посторонних звуков. Многое зависит и от отделочных материалов. Для перегородок из ГКЛ, выполненным по схемам из технических альбомов, рекомендованы покраска и оклейка обоями, в то время как облицовка кафелем вынуждает использовать навесной крепёж, увеличивать количество слоёв и задействовать возможности демпферных материалов.



http://www.rmnt.ru/ — сайт RMNT.ru



Звукоизоляция перегородок из гипсокартона

Каркасные перегородки в помещениях являются наиболее эффективным, недорогим и распространённым способом разгораживания внутреннего пространства. Вне зависимости от того, жилое это помещение или офисное, защита от проникновения внешних шумов является одним из основных предъявляемых к ним требований.

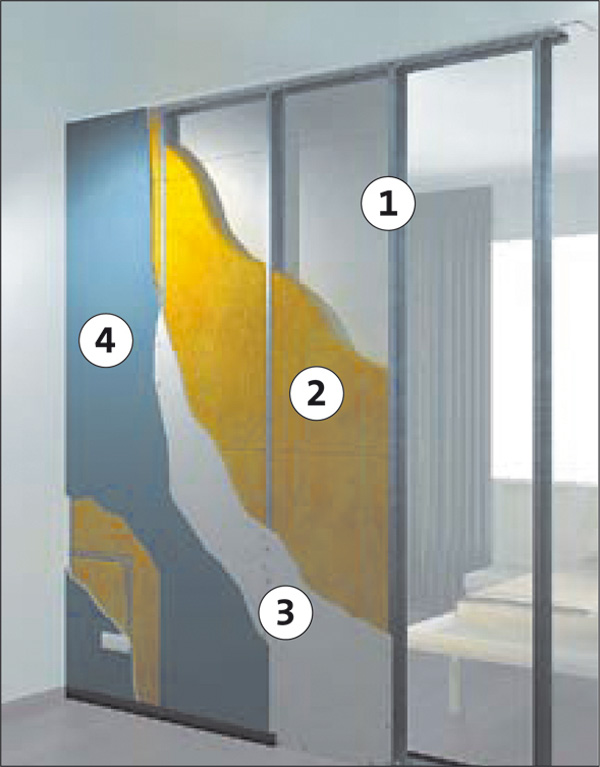

Типовая перегородка

Как правило, внутренние перегородки возводятся на основе каркаса из металлического профиля или деревянного бруса и обшивают листами гипсокартона с обеих сторон. При этом пространство между листами заполняется пенопластом или стекловатой, чтобы придать перегородке тепло- и шумоизолирующие свойства. Но как правило, такие стены, в силу свойств используемых материалов, распространению звука почти не препятствуют.

Немного теории

Под звукоизоляцией принято понимать комплекс мер, по противодействию проникновению шума через стены. Предотвращение прохождения звуковой волны через поверхность и есть звукоизоляция, как таковая. Дополнительно различают ещё и звукопоглощение, как способность материала задерживать распространение звуковой волны за счёт перехода её энергии в механическую.

Звуковая волна, встречая препятствие, частично отражается от него, а частично сквозь него проникает, теряя некоторую часть своей интенсивности. Монолитные препятствия способны ослаблять звук только за счёт своей плотности и толщины. Многослойные конструкции в данном случае имеют гораздо лучшие характеристики, поскольку состоят как минимум из двух слоёв материала, где жёстки внешний слой служит для отражения, а мягкий внутренний — для поглощения звука.

Различные материалы имеют и различный коэффициент поглощения звука, и чем он выше, тем лучше вся конструкция справляется с возложенной на неё задачей по звукоизоляции.

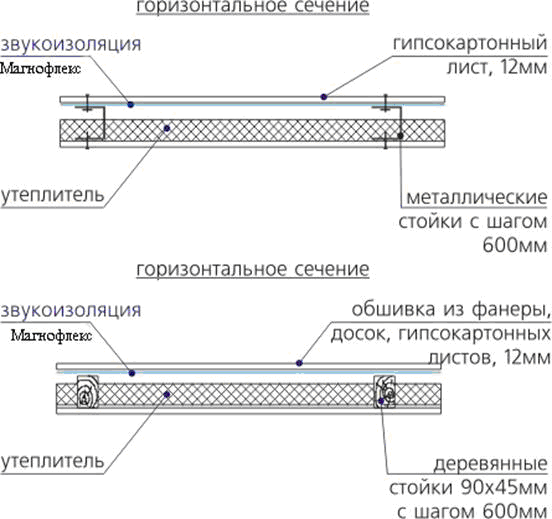

Оптимальным решением для звукоизоляции каркасной перегородки является заполнение промежутка между двумя жёсткими слоями мягким материалом с высокой способности звукопоглощения.

Материалы

Помимо обычного ГКЛ в настоящее время существует и так называемый акустический гипсокартон. Он представляет собой плиты с равномерно распределёнными отверстиями по всей площади. Изнаночная сторона проклеивается нетканым полотном, для поглощения звука.

Также для снижения уровня шума разработаны специальные полимерные звукопоглощающие мембраны, которые укладываются под листы обшивки.

В качестве наполнителя для перегородок, наравне с обычными плитами из каменной ваты, могут использоваться акустические маты или звукопоглощающие плиты из стекловолокна. Как альтернативу, можно рассматривать использование напыляемого покрытия из смеси целлюлозного волокна и клея.

Использование деревянного бруса при монтаже каркаса дополнительно сказывается на звукоизолирующих свойствах перегородок. В случае использования металлического профиля рекомендуется укладка ленточных звукоизолирующих прокладок в местах стыковки несущих элементов друг с другом, с капитальными стенами, полом и потолком. Также снизить проводимость звуковых волн помогает использование пластиковых дюбелей, подвесов и других аналогичных сборочных элементов.

Монтаж звукоизолированных перегородок

Приступая к монтажу перегородок необходимо заранее уложить уплотнительную ленту в местах крепления конструкции к капитальным поверхностям помещения. Это заметно снизит распространение звуковых волн и вибраций, передаваемых через перекрытия и стены здания. Закреплять металлический профиль рекомендуется с использованием пластиковых дюбелей с шагом в 30-40 см.

Расстояние между вертикальными и горизонтальными направляющими каркаса лучше всего выбирать из расчёта габаритов выбранных вами панелей наполнителя.

При сооружении дверного проёма рекомендуется дополнительно армировать металлический профиль при помощи деревянного бруса, надёжно зафиксированного саморезами.

Когда каркас перегородки собран, можно приступать к монтажу звукопоглощающей мембраны. Если вы решили всерьёз подойти к вопросу звукоизоляции и делать обшивку двухслойной, то сперва закрепляются внутренние листы гипсокартона, на которые потом приклеивается мембрана и закрывается внешним листом.

Когда одна сторона перегородки обшита, перед заполнением её внутренним материалом производится прокладка и вывод всех необходимых коммуникаций. Стыковка листов наполнителя должна производиться максимально плотно, без зазоров. По мере наполнения простенка, производится обшивка ГКЛ и второй стороны. После чего на стену также фиксируется звукопоглощающая мембрана и крепится внешний слой гипсокартона.

Дополнительной мерой по повышению звукоизоляционных свойств перегородки может также служить обработка герметиком всех стыковочных швов гипсокартона между собой и с несущими частями конструкции. Особое внимание стоит уделить герметизации стыков с полом, стенами и потолком.

При финишной отделке можно использовать декоративные пробковые обои или панели.

Следует учесть, что при обшивке перегородки вторым слоем гипсокартона все швы должны быть смещены не менее чем на 20 см в сторону, от стыковочных швов первого слоя.

Сооружение звукоизолированной перегородки в помещении, процесс по сути своей не слишком сложный и доступен даже для непрофессионала, однако, требует продуманного подхода при планировании и аккуратности при исполнении задуманного. Зато в результате вы сможете наслаждаться тишиной и комфортом.

Звукоизоляция перегородок из гипсокартона

Какую шумоизоляцию для квартиры лучше всего выбрать и можно ли использовать листы ГКЛ для звукоизоляции?

Из-за плохой звукоизоляции людям в квартирах приходится слушать посторонние звуки с улицы и от соседей. Это раздражает, особенно тогда, когда хочется побыть в тишине после рабочего дня. Шумоизоляция стен из гипсокартона проводится не так уж и сложно, зато многие посторонние раздражители исчезнут.

Нужна ли дополнительная шумоизоляция стены из гипсокартона

Гипсокартон является поглотителем звуков частично. Если за пределами квартиры сильные звуки:

• проезжая часть – оживленное движение автотранспорта,
• лестничная площадка,
• шахта лифта,
• буйные соседи,
• развлекательные центры или иные клубы.

Тогда одних листов будет недостаточно. Перед тем как монтировать ГКЛ в каркас необходимо уложить звукоизоляционный материал, а также применить ленту. Это усилит шумопоглощение.

В некоторых случаях для уменьшения вибрации, что также приводит к шуму, применяют виброподвесы.

Как сделать шумоизоляцию своими руками

Для того чтобы сделать звукоизоляцию стены необходимо в помещении выделить 10-12 см пространства по периметру. Они уйдут на возведение металлического каркаса и укладку материала.

Для достижения максимального результата, кроме уплотнительного материала, используют акустические листы гипсокартона. Они являются наилучшими поглотителями звуков и способствуют достижению тишины в помещении.

Выбор материала для квартиры

Для шумоизоляции можно применить обычные материалы. Однако техника монтажа не должна нарушаться. Если во время возведения каркаса не применить демпферную ленту, вся работа будет напрасной.

А также для поглощения звуков есть акустический гипсокартон КНАУФ. Если же нет, применяют обычный ГКЛ, иногда в 2 слоя. Такие материалы, как пенопласт, пеноплекс, пенополиуретан снижают проникновение шума лишь на несколько процентов. Они предназначены для утепления.

Неплохие показатели у стекловаты. Она способна сделать помещение тише. Однако, не применив демпферную ленту, показатели будут снижены.

Под двойной слой гипсокартона применяют материал в три слоя для шумоизоляции «Саундлайн-DB», звукопоглощающая плита «Шуманет – ЭКО».

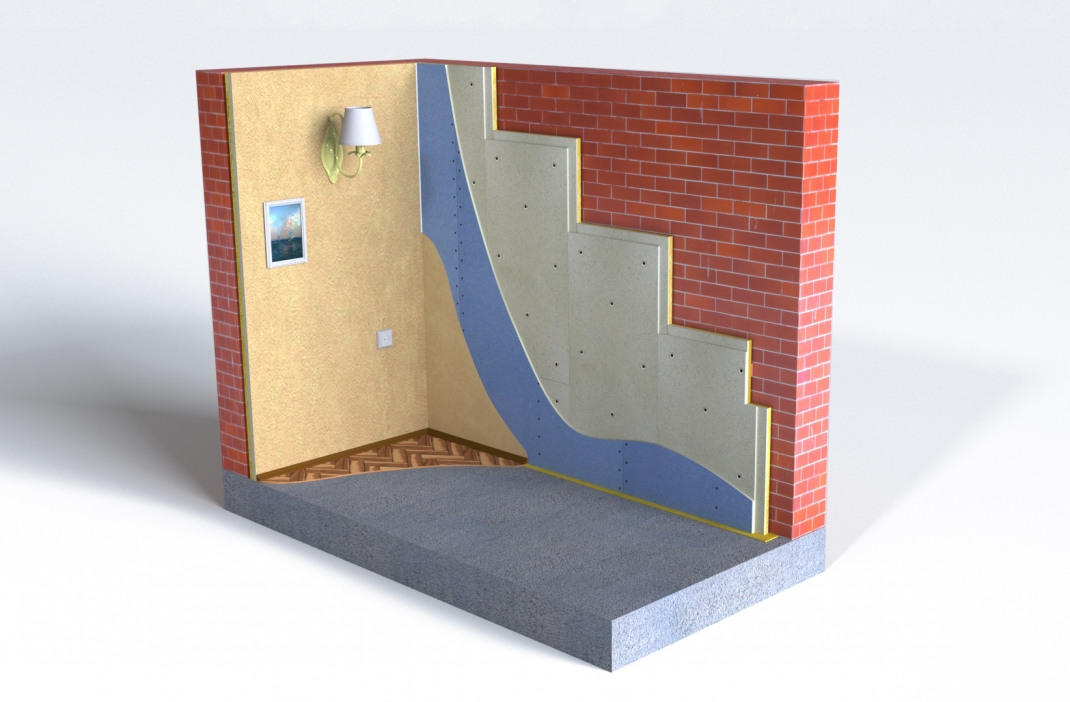

Если гипсокартон уже монтирован и есть отделка, тогда сверху применяют настенную мембрану.

Выбор метода шумоизоляции

Есть несколько методов проведения шумоизоляции в помещении.

1. Укладка изоляционного материала в металлический каркас для гипсокартона. Для этого используют минеральную вату.
2. Применение акустического ГКЛ. Иногда это делают в 2 слоя.

• Применение звукоизоляционной мембраны.

А также применяют материалы:

1. Комбинированная панель гипс – это склеенные листы ГКЛ и пенополистирола. Панель приклеивают к ровной поверхности.
2. Виброподвесы – подвес оснащен резиновой прокладкой, которая гасит вибрацию, поступающую от основания на гипсокартонную конструкцию.

Применение этих материалов создают тишину в помещении.

Можно ли применять шумоизоляцию на гипсокартонной стене без каркаса

Есть 3 способа создания шумоизоляционного слоя без монтажа каркаса.

Первым из них является наклеивание 2-х слоев ГКЛ. Изначально клеят первый слой ГКЛ по технологии. После высыхания клея, монтируют второй слой листов так, чтобы швы не приходились на предыдущий слой. Таким образом, идеальной тишины не будет, однако, шумы стихнут на 40-50%.

Вторым способом является применение гипсовых панелей. Их монтируют на ровную поверхность, применяя клей КНАУФ.

Третьим способом является приклеивание пенополистирола. Сверху, после высыхания клея монтируют ГКЛ с помощью монтажной пены и саморезов. Но, мастера считают этот способ малоэффективным.

Шумоизоляция своими руками

Для того чтобы сделать шумоизоляцию необходимо подготовиться. Изначально надо определить какой вид материала применять для звукоизоляции. Это зависит от помещения – перепады температуры, влажность.

После этого подготавливают поверхность. Все трещины и щели надо изначально расширить, после чего заштукатурить с применением армирующей ленты. После этого поверхность очищают от пыли, грунтуют.

Следующий шаг – разметка поверхности. Делают это при помощи отвесов, уровня. Также применяют обивочный шнур.

Для проведения звукоизоляции под гипсокартон на стенах нужны будут материалы:

• демпферная лента – её наклеивают на направляющие профили, фиксируемые саморезами к стене, полу, потолку,
• виброподвесы для стоечных профилей – глушат вибрацию и звуки, поступающие извне,
• для звукоизоляции можно выбрать минеральную вату – оптимальный вариант,
• а также надо применить мембранную пленку.

Инструменты

Для монтажа гипсокартонной поверхности на каркасной основе со звукоизоляцией нужны будут инструменты:

• строительный нож с набором лезвий,
• линейка, карандаш, уровень, метр,
• рубанок,
• шпатели с различными размерами лопатки,
• шуруповерт, дрель,
• ножницы по металлу,
• молоток.

Ход работы

Демпферную ленту надо наклеить на направляющие профили и подвесы. После дюбель-гвоздями по отметкам зафиксировать металлические планки. На расстоянии 40 см друг от друга по насеченным линиям для стоечного профиля крепят подвесы. На них, вставляя в направляющие, фиксируют стоечные профили. Для создания жесткой конструкции между стоечными горизонтально крепят металлические планки, вырезанные из стоечных. Для соединения планок используют крабы.

Далее, после создания металл конструкции надо уложить минеральную вату. Для обеспечения сухости и большей звукоизоляции под вату фиксируют пленку.

После укладки звукоизоляционного материала надо провести кабели и сделать электропроводку. Все электрические провода прячут в гофре.

После сделанной работы, монтируют гипсокартонные листы.

Отделка декоративная

Важным условием длительной службы гипсокартонной конструкции является заделка стыков. Для этого применяют шпатлевку и ленту КНАУФ.

После высыхания шпатлевки поверхность грунтуют, шпаклюют финишным раствором, затирают и еще раз покрывают шпатлевкой. Вся последующая отделка является декоративной:

1. Покраска – водоэмульсионной краской, водостойкой.
2. Отделка покрашенной поверхности молдингом.
3. Поклейка обоев, жидкие обои.
4. Декоративная штукатурка.
5. Отделка плитами и керамической плиткой.

Для каждого вида работ есть определенные условия и своя технология.

Срок службы

Гипсокартонная конструкция, созданная по всем правилам, учитывая внешние факторы – влажность, температуру служит 50 лет. Минеральная вата, к сожалению, имеет срок службы 10 лет. Но, для замены шумоизоляционного материала ГКЛ можно аккуратно демонтировать.

Выбирая звукоизоляционный материал надо обращать внимание не только на гашение децибелов, но и на экологичность, устойчивость к влаге, срок годности. Дополнением к шумоизоляции служит мебель, установленная возле гипсокартонной стены. Шкафы, трюмо, установленный декоративный камин. Созданная ниша для телевизора.

Звукоизоляция перегородок из гипсокартона

Опубликовано 29.09.2017 в категории Стены // 0 комментариев // Автор: Admin

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, в среднем: 0 из 5)

Правильно подобранный материал для шумоизоляции перегородок из гипсокартона — залог тишины и спокойствия. Защищая от назойливых разговоров, музыки или телевизора в соседней комнате, он способствует сохранению нервов и здоровых взаимоотношений.

Типичная современная межкомнатная перегородка изготавливается из деревянной или металлической рамы, обшитой гипсокартоном с двух сторон. Такая стенка плохо сопротивляется прохождению звука. Если в квартире была сделана подобная перепланировка, то от шумов спасет только звукоизоляция перегородок из гипсокартона.

Материалы для звукоизоляции

Воспрепятствовать свободному прохождению звуковых волн можно и с обычными материалами, используя при монтаже рамы деревянные шпильки, а для заполнения стыков применяя акустический герметик. И наоборот, весь комплекс средств и мероприятий по шумоизоляции можно свести на нет, если каркас из металлического профиля прикрепить прямо на стену без виброизолирующей ленты.

Звукоизоляция стены из гипсокартона направлена на то, чтобы остановить звук, проходящий из комнаты в комнату. Малая толщина гипсокартонных стен и пустота между ними — ничтожная преграда для звуковых колебаний. Однако это утверждение справедливо лишь в отношении обычных ГКЛ. Существует специальный, так называемый акустический гипсокартон, обладающий звукопоглощающими свойствами. При его ближайшем изучении можно отметить частую перфорацию и приклеенное нетканое полотно с одной из сторон. Диаметр отверстий – 8 мм, удаленность друг от друга – 18 мм.

Технология, на которой основано действие перфорации, та же, что и у сетки, используемой на дверце микроволновой печи. Только изоляция здесь идет от звуковых, а не электромагнитных колебаний. Очень важен правильный порядок монтажа такого листа — сторона с полотном является внутренней, тыльной.

Но даже в случае обычных листов гипсокартона значительно улучшить ситуацию с шумовой обстановкой позволяет использование акустических матов или плит. Все материалы, применяемые для звукоизоляции и шумоподавления, можно поделить на два вида: укладываемые внутрь стены и применяемые при отделке снаружи.

При этом нужно отметить, что далеко не все, что закладывается в стену, к примеру теплоизоляция, может выступать как звукоизоляция межкомнатных перегородок из гипсокартона. Основной недостаток теплоизоляции — ее малая плотность. Занимая большой объем, она практически ничего не весит и состоит по большей части из воздуха или двуокиси углерода.

Для теплоизоляции обычно используются пенопласт, пенополистирол, пенополиуретан. Все, на что она способна – несколько снизить высокий уровень шума, проникающий извне, но не устранить его. Действительно эффективная шумоизоляция стен из гипсокартона основывается на значительном разделении плотностных показателей сред.

Использование вспененных пластиков при отделке жилых помещений не рекомендуется и по другой причине — хотя применение антипиренов в качестве пропитки и позволяет несколько повысить устойчивость к горению, в целом они не удовлетворяют требованиям пожарной безопасности.

Немного лучше показатели у используемых для утепления стекловаты либо минеральной ваты, но в целом это не те материалы, которые можно назвать полностью удовлетворительными. На современном рынке звукоизоляционных материалов есть из чего выбрать.

Важно отметить также, что невозможно создать тихое помещение, не разобравшись с шумом, проникающим извне квартиры по балкам и перекрытиям.

Лучшие материалы

Наиболее эффективный, стопроцентно гарантирующий результат, материал еще не существует и вряд ли будет делаться когда-либо. Не существует также и универсального, пригодного на все случаи жизни руководства, которому нужно следовать, если делать межкомнатный барьер.

Эффективность мероприятий зависит от каждого этапа. Самый первый — монтаж каркаса. Его конструкция будет попросту звенеть, если не принять защитных мер — изолировать от него пол и потолок. Без использования демпферной ленты не добиться сколько-нибудь значимых результатов. Отличный демпфер — зарекомендовавшая себя лента Вибростек-М.

Что касается каркаса, то размышлять о том, что выбрать, особо не из чего — либо дерево, либо металлопрофиль. Показатели у них примерно одинаковые, и от выбора в пользу того или иного мало что зависит.

Значимую роль играют панели, закрывающие каркас. Акустический гипсокартон производства компании Кнауф либо аналогичные изделия линейки Аку-Лайн, выпускаемые фирмой Гипрок, позволяют существенно снизить проникающий шум. Ответственный подход к задаче требует того, чтобы листы укладывались в 2 слоя. Один лишь слой качественный результат не дает. Как звукоизоляцию под гипсокартон можно использовать и набирающий популярность акустический триплекс — специализированный трехслойный материал для шумоизоляции. Хороший триплекс выпускается под торговой маркой САУНДЛАЙН-dB.

Главную роль играет слой заполнителя, укладываемого между панелями. Хорошие показатели и пригодность для бытового использования в квартире имеют звукопоглощающие плиты ШУМАНЕТ-ЭКО.

В том случае, если перегородка уже построена, выбирать особо не из чего. Но не обязательно разбирать ее и перестраивать. Значительно улучшить звукопоглощение можно, используя настенные мембраны. Благодаря им происходит снижение громкости отраженных звуков, направленных на поверхность стен.

Процесс монтажа звукоизоляции в гипсокартонной перегородке

Хороший результат зависит не только от материалов, но и от того, насколько правильно и ответственно сделать шумоизоляцию. Здесь можно выделить следующие, наиболее значимые этапы:

1. Звукоизоляция стены из гипсокартона в квартире начинается с того, что ее каркас монтируют на виброленту. Она укладывается в два слоя, крепится к стенам, полу и между собой виброгерметиком,
2. Монтаж каркаса. На будущей стене желательно не размещать розетки и выключатели — звуки через них передаются очень хорошо. Рациональным решением будет сделать расстояния между профилями соответствующими размеру, который имеет шумоизолирующая плита,
3. Монтаж гипсокартонных листов перегородок с одной из сторон. Акустический гипсокартон монтируется перфорацией наружу,
4. Укладывание звукопоглощающих плит в межкомнатную перегородку. Их толщина определяет то, какой будет являться толщина межкомнатных перегородок,
5. Финальный этап — плиты закрываются ГКЛ. Чтобы и здесь все сделать правильно, стыки нужно замазать виброгерметиком.

Звукоизоляция перегородок из гипсокартона: выбираем материал и осваиваем технологию

Шумоизоляция нужна во многих помещениях: на заводах и в кинотеатрах, на студиях звукозаписи и в концертных залах. Важно добиться изоляции лишних шумов и в квартире или частном доме. Звук проникает в помещение снаружи, и по несущим перекрытиям, передавая шум из соседских квартир и помещений. Обеспечить полную звукоизоляцию с коэффициентом 1 в домашних условиях затратно и сложно, но можно снизить уровень шума, продумав звукоизоляцию перегородок из гипсокартона.

Акустический гипсокартон в качестве материала для изоляции шумов

Гипсокартон хорошо изолирует лишние шумы. Поэтому его нередко используют для внутренней отделки стен. Неплохо он зарекомендовал себя и в качестве материала для внутрикомнатных перегородок, но придется усилить звукопоглощение гипсокартона, используя дополнительные слои специальных материалов, например, акустический гипсокартон.

Он отличается от обычного своей конструкцией: лист, покрытый мелкой перфорацией а, обратная сторона покрыта полотном с высоким коэффициентом поглощения звука.

Материал сегодня представлен в ассортименте многих производителей, но лидером остается Кнауф. Используется он так же, как и обычный (монтируется на профиль).

Преимущества акустического гипсокартона:

• Устранение эффекта «эхо» за счет гашения звуковых волн внутри плиты,
• Экологичность материала и его безопасность для установки в жилых помещениях,
• Различные размеры перфорации позволяют выбрать листы акустического гипсокартона нужного уровня звукоизоляции (она колеблется от 0,2 до 1),
• Простота монтажа конструкций из акустического гипсокартона,
• Возможность отделки звукоизоляционным гипсокартоном как стен, так и потолка с плавным переходом без видимого стыка.

Благодаря этим качествам материал можно использовать для жилых помещений, и создавать различные архитектурные решения, и применять в специализированных зданиях, требующих усиленной шумоизоляционной отделки.

Шумоизоляция перегородок из гипсокартона

Для внутрикомнатных или внутриофисных перегородок из гипсокартона изоляция посторонних звуков тоже очень важна. Помимо применения уже указанного выше акустического гипсокартона, достичь ее можно еще рядом способов. Например, используя внутренний слой шумоизоляционного материала.

Отдельно стоит выделить новый способ шумоизоляции гипсокартона — акустические напыляемые покрытия.

Современный рынок звукоизоляционных материалов предлагает широкий выбор: пенопластовые плиты, стекловолокно, минеральная вата или пробковые листы, полимерная мембрана, полиэфирные плиты — все они имеют свои достоинства и недостатки, опираясь на которые стоит делать выбор в пользу того или иного шумоизолятора.

Стоит обратить внимание:

1. Уровень поглощения звуковых волн: у перфорированных и пористых наполнителей он выше,
2. Противопожарная безопасность: выбирайте негорючие звукоизоляторы, к которым относится минеральная вата,
3. Стоимость некоторых видов шумопоглощающих материалов очень велика, что стоит учитывать при составлении сметы будущей перегородки.

Независимо от того, какой вид шумоизоляции для межкомнатных перегородок вы выберете, монтаж их производится примерно по одной схеме, используя которую можно легко сделать звуконепроницаемую перегородку своими руками.

Шумоизоляция стен из гипсокартона шаг за шагом

Для того, чтобы самостоятельно обеспечить звукоизоляцию стен из гипсокартона понадобится стандартный набор инструментов для работы с гипсокартонными конструкциями, профиля ПС и направляющие ПН, листы обычного или акустического гипсокартона, саморезы, забивные шурупы и дюбеля или дюбель-гвозди.

Важный элемент звукоизоляции стен и перегородок из гипсокартона — уплотнительная лента, убирающая вибрации профиля.

Для лучшего обеспечения звукоизоляции и прочности самой конструкции с каждой стороны перегородки крепится двойной слой гипсокартона, что нужно учесть при расчете нужного количества листов. Для дверного проема, если таковой запланирован, стоит запастись еще и брусом.

Пошаговая схема:

• Разметка и нарезка профилей, листов ГКЛ и уплотнительного материала. Осуществляется при помощи рулетки, карандаша, лазерного или водяного уровня. Соблюдайте точность построений, особенно при разметке промежуточных каркасных стоек.
• Монтаж каркаса из профилей. Вертикальные стойки и каркас вырезаем из профиля стенового ПС. Поперечные направляющие — из профиля ПН. На стены, пол и потолок в местах разметки клеим уплотнительную ленту. Поверх нее при помощи дюбелей и шурупов или гвоздей крепим вертикально профили ПС. К ним монтируем поперечные профиля на расстоянии около полуметра друг от друга. Из направляющих профилей, заполненных брусом, делаем дверной проем, крепя профили саморезами.
• С одной стороны готового каркаса крепим двойной слой листового гипсокартона. Внутри каркаса прокладываем при необходимости электрическую проводку, поверх нее укладываем выбранный звукоизоляционный материал. Старайтесь класть его без зазоров, внахлест с потолком и полом. Крепится материал к гипсокартону шурупами.
• После этого монтируется гипсокартон со второй стороны конструкции. Производится это также в два слоя с обязательным смещением швов для прочности.

Монтаж звукоизоляционного материала в перегородке из гипсокартона производится очень легко, при этом готовая стена позволяет защитить помещение как от посторонних звуков, так и от вибраций. Разумеется, полностью проблему звукоизоляции одна только перегородка из гипсокартона не решит. Для этого можно и нужно использовать еще ряд приемов.

Дополнительные меры по обеспечению шумоизоляции

В помещении, где уже установлена гипсокартонная перегородка со звукоизоляцией остается еще ряд источников шума, которые тоже можно нейтрализовать. К ним относятся окна, балконные двери, смежные с другими квартирами стены, потолок и пол.

Чтобы улучшить звукоизоляционные свойства гипсокартонной перегородки нужно загерметизировать швы и переходы от нее к стенам, полу и потолку.

Для этого дополнительно нужно принять несколько эффективных мер, как относительно самой перегородки, так и для остального пространства.

Для обеспечения дополнительной шумоизоляции в помещении дополнительно можно:

• Устранить щели в окнах и под ними,
• Использовать подвесной потолок для снижения шумов сверху,
• Установить гипсокартонные панели со звукоизоляцией вдоль несущих стен.

Благодаря использованию гипсокартона и звукоизолирующих материалов можно добиться достаточно высокого коэффициента звукоизоляции перегородок из гипсокартона.

Такие перегородки можно быстро смонтировать, а разнообразие представленных на строительном рынке звукоизоляторов позволит подобрать материал с нужной степенью поглощения звуковых волн, отвечающий всем вашим требованиям. А дополнительные меры по устранению шума в помещении позволят сделать свою квартиру тихим и уютным местом отдыха.

Шумоизоляция гипсокартонных перегородок

Для шумоизоляции гипсокартонных перегородок на практике широко используются однослойные и многослойные звукоизоляционные перегородки. У каждых есть свои особенности и недостатки.

Схема устройства перегородки из гипсокартона с шумоизоляцией.

Так, для однослойных применяют перегородки из кирпича, керамзита, гипса, железобетона или их сочетания. Обычно эти материалы соединяют раствором цемента. Такие перегородки имеют несколько функций: они могут быть использованы в качестве несущих межкомнатных стен или, собственно, разделять помещение на зоны. Недостатком их является то, что для достижения необходимой звукоизоляции в доме приходится сильно увеличивать толщину стен, что приводит к уменьшению свободного пространства помещения и большому расходу стройматериалов.

Другое дело обстоит с многослойными перегородками. Особенность этого типа стен состоит в том, что их каркас состоит из нескольких чередующихся слоев. Как правило, это чередование твердых (гипсокартон, металл, бетон и др.) и мягких материалов.

Принцип действия звукоизоляции перегородок из ГКЛ

Звукоизоляция под гипсокартон предусматривает основные звукоизоляционные свойства материалов: отражение звуковых волн и шумопоглощение. Для первых характерно задерживание шумов сквозь фундамент (каркас) стен, для них используются твердые стройматериалы. В качестве шумопоглощающих материалов используют мягкие, зернистые элементы конструкций. Такой может быть минеральная вата, пенопласт, стекловата и другие. Основная их задача — препятствовать распространению звуковых волн.

Как выбрать звукопоглощающий материал?

Для звукоизоляции стен используют материалы, продаваемые покупателю в виде рулонов или плит. Бывают звукоизоляторы органического (минерального) происхождения и синтетические вещества. Характеристикой, отражающей звукопоглощающие свойства материалов, является степень жесткости:

1. Твердые материалы. Представляют собой гранулированную минвату, в состав которой входят зерна перлита и вермикулита.
2. Полутвердые материалы. Как правило, это минваты, имеющие ячеистую структуру.
3. Мягкие. В основе лежит стекловолокно, войлок или минвата.

В последние годы большое внимание уделяют новому жидкому звукоизолирующему материалу, в основе которого лежит пробка — изокорку. Его наносят путем распыления поверх последнего слоя стен из гипсокартона, в результате чего образуется монолитная однородная поверхность, на которой отсутствуют швы. Этот материал удовлетворяет всем экологическим нормам и обладает хорошим эффектом звукоизоляции.

Звукоизоляция под гипсокартон стен в вашем доме

Для работы потребуются звукоизоляционный материал. Если выбирать минвату, то работать с ней необходимо с повышенной аккуратностью: только в перчатках, защитной одежде и очках, ввиду того что мелкие частицы материала распространяются и летают в воздухе.

Для начала нужно установить металлический каркас, на который будет закреплен первый слой гипсокартона. Все электрические провода следует вывести. Металлокаркас шириной 100 мм заполняем плотно звукопоглощающим материалом. Как только все внутреннее пространство наполнилось, быстро зашиваем стены следующим слоем гипсокартона.

После окончания работ необходимо собрать весь строительный мусор, включая минвату, перчатки и по возможности защитную одежду, и упаковать в плотный пакет. Участок работ следует хорошо вымыть, чтобы исключить нахождение звукопоглощающего материала, наподобие минваты, на поверхности помещения.

Советы для достижения наилучшего результата звукоизоляции под гипсокартон.

1. Следует соблюдать технику послойного проникновения шума через слои, и тогда шумоизоляция гипсокартонных перегородок оправдает себя. Все крепежи и элементы конструкции должны быть установлены со звукоизолирующими прокладками.
2. Эффект звукоизоляции окажется большим, если монтировать два отдельных каркаса, на которые впоследствии будет закреплена обшивка.
3. Обшивку следует выбирать с учетом необходимого коэффициента поглощения Rw — условной характеристики, отражающей соотношение между звукоизоляционными параметрами материалов и шумов в квартире или на улице. Такой коэффициент лучше выбирать от 0,8 и выше.
4. Материал мягкого слоя не должен быть менее 100 мм. В процентном соотношении его не должно быть менее 50% от объема звукоизолирующей перегородки.
5. Между каркасами ГКЛ можно поместить акустическую минеральную вату с целью создания эффекта демпфирования. В этом случае повышается коэффициент звукоизоляции за счет уменьшения эффекта резонанса в перегородке.
6. Стоит добиться полной герметичности конструкций. Не допускать наличия любых механических деформаций, отверстий и щелей. Прошпаклюйте стыки с использованием амортизационной сетки. Силиконовый герметик используйте в местах проведения электропроводки и других коммуникаций. Монтажная пена не подходит вследствие ее воспламеняемости.

Значительного эффекта звукоизоляции межкомнатных стен (приблизительно на 30 дБ) можно добиться, используя звукопоглощающие мембраны. Такие элементы крепятся с внутренней стороны конструкции с помощью клея. Звукоизоляция под гипсокартон — нет более идеального и оправдываемого способа защиты от шума.

Как осуществить звукоизоляцию перегородок из гипсокартона?

Улучшение планировки старенькой хрущевки или создание универсального дизайна в новостройке, как правило, требует перегородок, актуальной в таком деле является звукоизоляция под гипсокартон.

К сожалению, нынешний жилищный фонд вряд ли близок к известной всем поговорке о том, что дом – это крепость.

Звукоизоляция квартир оставляет желать лучшего.

Если же экономить на установке межкомнатных гипсокартонных стен, то можно внешний шум дополнить еще и внутренним, доносящимся из разных комнат.

Гипсокартон и сам является неплохим звукоизолятором. Часто, однако, его одного не достаточно.

Особенно это заметно, когда в межкомнатных простенках оставлены пустоты между гипсокартонными плитами, вызывающими дополнительный резонанс звуков.

Прочитав статью, вы узнаете, как выполняется звукоизоляция перегородок из гипсокартона.

Этапы звукоизоляции

Звук проникает в дом разными путями, чаще всего — через стены и окна.

Ввиду этого, при осуществлении проекта по изоляции звука, необходимо учитывать все способы.

Главным образом, звуковые волны передаются по воздуху и по твердой поверхности.

Дело в том, что звуковые волны, создавая резонанс в помещениях, передают вибрацию стенам, полу, потолку.

Ввиду крепления перегородок к стенам, им также передается вибрация, а соответственно — переносится звук.

Так сама конструкция межкомнатных гипсокартонных простенков становится передатчиком звуков.

Звукоизоляция каркаса перегородки

Качественная и последовательная звукоизоляция перегородок или стены должна начинаться на стадии возведения межкомнатных простенков.

При создании гипсокартонных простенков или потолка, работа начинается с формирования металлического каркаса.

Как правило, каркас состоит из металлического профиля, который плотно фиксируется к стенам и потолку.

Ввиду такого крепления, ударные звуковые волны передаются с несущих конструкций помещения (стен, пола, потолка) — на созданный каркас, а с него на гипсокартон.

Для уменьшения передачи звуковых волн, эффективно используются особые прокладки, производимые в форме полосы для удобства.

Такую звукоизолирующую ленту прокладывают между стенами и металлическим профилем, она уменьшает соприкосновение каркаса со стенами и, соответственно, поглощают внешние звуки.

Кроме того, стоит пристальное внимание уделить качеству крепления.

Именно оно соединяет каркас межкомнатных перегородок с капитальными конструкциями, а потому — является звуковыми мостиками, проводящими звук со стен, пола и потолка.

Снизить звукопередачу поможет использование пластиковых дюбелей, вместо металлических аналогов для крепежа.

Звукоизоляция конструкции гипсокартонной перегородки

Сама по себе гипсокартонная перегородка уже выступает некоторым шумоизолятором.

Однако уровень звукоизоляции гипсокартона часто не достаточен.

Кроме того, если оставить конструкцию полой, она будет только усиливать попадающие в нее звуки в качестве резонатора.

Оптимальным способом понижения шума является укладка между листами гипсокартона качественного звукоизолирующего материала.

Современный рынок строительных материалов предлагает широкий выбор звукоизоляции на стены на любые вкус, требования и кошелек.

Все они обладают определенными характерными преимуществами и недостатками.

Например, с плотными — легче работать, так как они держат форму, мягкие же укладывать сложнее, особенно при изоляции потолка, поэтому такая работа может занимать больше времени, сил и стоить дороже.

Однако пенопласт, например, более горюч, чем стекловата, а также менее эффективен при звукоизоляции стены из гипсокартона.

Внимание стоит, кстати, уделять не только звукоизоляционным качествам материалов или удобству работы с ними, но еще и безопасности звукоизоляции.

Некоторые материалы, такие как пробка или пенопласт отлично горят, что не очень хорошо для стройматериала.

Стекловолокно же и минеральная вата — огнеупорны.

Звукоизоляция должна укладываться так, чтобы не оставалось щелей и пространства, это залог достижения хорошего результата.

Любые промежутки будут способствовать передаче звуковых волн.

Дополнительные средства повышения уровня звукоизоляции

Вышеописанных процедур, в принципе, достаточно для высокого уровня шумоизоляции стен, перегородок и потолка.

Для достижения максимального эффекта можно, однако, использовать дополнительные методы изоляции.

Чтобы увеличить шумоизолирующие свойства гипсокартонных перегородок, необходимо тщательно обработать герметизирующими средствами места стыков гипоскартона с несущей конструкцией, в районе стен, потолка и пола.

Уплотнители, уложенные под металлический профиль, в данном случае, не исключает необходимости герметизации, так как выполняют совсем другие задачи.

Они препятствует передаче звуковых волн от стен, но не способны защитить от звуковых волн, передающихся по воздуху.

Кроме того, не стоит забывать о любых отверстиях, коммуникациях, которые проходят через простенки.

Их тоже необходимо, по возможности, максимально герметизировать, чтобы исключить движение воздуха через них.

Звукоизоляция межкомнатных перегородок

Затевая ремонт, хозяева иногда планируют разделить помещение, имеющее большую площадь. В новообразованной комнате можно обустроить рабочий кабинет, детскую или спальню. При этом нужно продумать защиту полученных помещений от шума, ведь покой и тишина – один из факторов комфортного отдыха или продуктивной творческой работы. Выбор оптимального варианта звукоизоляции межкомнатных перегородок даст нужный эффект, повысит удобство проживания семьи.

Как известно, чем толще стеновая конструкция, тем большим показателем шумоизоляции она характеризуется. Однако рациональный подход – это устройство конструкции, которая обеспечит максимальный уровень звукоизоляции при наименьших параметрах толщины и массы перегородки. Таким образом, ослабить уровень шума можно тремя способами:

• повысить массивность межкомнатных перегородок;
• применить в конструкции звукопоглощающие материалы;
• осуществить герметизацию предполагаемых путей проникновения звуковых волн.

Межкомнатные перегородки: конструкции и материалы

Конструкции перегородок подразделяются на две группы:

• однослойные;
• многослойные.

Однослойные стены, разделяющие внутреннее пространство дома, выполняют из различных плотных однородных строительных материалов, которые жестко связываются между собой раствором. Это может быть кирпич, блоки, пазогребневые плиты, керамзитобетон. Звукоизоляционные параметры каждого материала зависят, прежде всего, от массы, и чтобы обеспечить желаемый уровень данного показателя можно увеличить толщину стены. Однако такай подход повышает нагрузку на перекрытие и фундамент, уменьшает, пусть и незначительно, площадь помещения.

Если вспомнить физику, то звуковые волны, распространяясь, встречают на своем пути препятствие (перегородку) и отражаются либо преломляются. Пористые структуры способны поглощать волну, которая рассеивается в недрах материала. Поэтому предпочтение часто отдают многослойным перегородкам, состоящим, как минимум из двух–трех слоев.

В такой конструкции чередуются различные по структуре материалы: плотные и легкие. Они в значительной степени отличаются характеристиками и не связываются жестко между собой. Первые, например, представленные кирпичом или гипсокартонном, обладают большим коэффициентом отражения и выполняют звукоизоляционную функцию, вторые – мягкие (минвата) осуществляют звукопоглощение. Такой союз эффективен и создает оптимальные условия для защиты помещений от шума, поскольку один слой конструкции отражает звуковую волну, другой поглощает.

Для сравнения характеристик различных материалов используют такой показатель, как индекс звукоизоляции перегородок. СНиПом регламентируется звукоизоляция межкомнатных перегородок в одной квартире. Этот параметр составляет не менее 43 дБ.

Однако, как показывает практика, в последнее время значительно увеличилось количество мощных источников шума: домашние кинотеатры, кондиционеры, вытяжки и другая бытовая техника. Увеличение шумового фона не способствует комфортному проживанию и желательно обустроить межкомнатные перегородки, доведя индекс звукоизоляции конструкции хотя бы до 50 дБ.

Как сделать звукоизоляцию перегородки из гипсокартона

Гипсокартон является материалом, который хорошо проводит звук, поэтому толщину звукоизоляции рекомендуют делать не менее 15 см и многослойной. Работы начинают с установки каркаса под перегородку из металлического профиля: вертикальных стоек, направляющих, ребер жесткости и обшивают листами гипсокартона. С другой стороны обшивки монтируют аналогичный каркас, их независимая установка, не предусматривающая конструктивной связи, предотвратит образование звуковых мостиков с противоположными поверхностями перегородок.

Далее закладывают звукоизоляционный материал. Это могут быть изоляционные мембраны, пользующийся популярностью Изовер или привычная минеральная вата. И снова выполняется обшивка листовым материалом. При устройстве звукоизоляции стены из гипсокартона используют антивибрационную ленту, ее применение внесет свою долю в защитную функцию конструкции от шума.

Обработка гипсокартона антисептическими средствами и грунтовкой – важный шаг в процессе выполнения перегородок, он обеспечит надежность и долголетие нововозведенной межкомнатной стены. Дальнейшие работы связаны с шпатлеванием, затиркой и декоративной отделкой конструкции.

Выполняя звукоизоляцию каркасных перегородок, нашли применения и другие материалы. Ярким примером служит акустический триплекс Саундлайн-dB. Он представляет собою два гипсоволокнистых листа, они утяжелены и обладают высокой влагостойкостью. Каждый из них имеет 8-миллиметровую толщину, соединены они с помощью слоя специального герметика, характеризующегося эластичностью. Применяют материал для звукоизоляции перегородок каркасного типа.

Выбор материала для звукоизоляции перегородок деревянного дома

Древесина – традиционный и любимый материал российского застройщика. Поэтому огромное количество загородных домов строится из бревен и бруса. Что касается перегородок внутри строения, то из бревен их делают крайне редко, поскольку такая стена не только утяжеляет конструкцию всего дома, но и забирает часть полезной площади.

Делают их чаще всего каркасно-щитовыми, из бруса, из доски. Дерево хорошо проводит звуки, поэтому если не побеспокоится о звукоизоляции деревянных перегородок, то в соседнем помещении будет отчетливо слышен каждый звук, и мешать даже тихий скрип.

Самым распространенным и эффективным вариантом считается каркасная конструкция перегородок, состоящая из нескольких слоев, подобно пирогу. Для обшивки применяют деревянную вагонку, щиты, ДВП, гипсокартон, а в качестве внутреннего звукоизоляционного слоя – стекловолокно, минеральную вату и другие материалы.

Как сделать звукоизоляцию пазогребневых перегородок

Пазогребневые плиты  – еще один строительный материал, который часто используют в монтаже межкомнатных внутренних стен. Панели производят на гипсовой основе, сами по себе они обладают неплохим коэффициентом шумоизоляции – 42 дБ (при  8-миллиметтровой толщине изделия). Но все же этого недостаточно.

Дополнительную звукоизоляцию выполняют, используя материалы с шумопоглощающим эффектом. Это специальные мембраны, которые клеят на поверхность плиты, надежно фиксируя. Клеящим средством служит любой строительный герметик. Для повышения уровня защиты комнаты от шума мембрану крепят с обеих сторон перегородки. Таким образом, добиваются увеличения коэффициента звукоизоляции практически на 30 дБ.

В обеспечении шумоизоляции помещений первостепенную роль играет выбор материала и грамотное проведение соответствующего комплекса работ. Но не стоит забывать о том, что только звукоизоляция гипсокартонной или деревянной перегородки не даст нужного эффекта. Желательно провести мероприятия по звукопоглощающей обработке наружных стен, если в помещении есть окно выходящее на улицу, позаботиться о двухкамерном стеклопакете, хорошей регулировке фурнитуры.

каркасный и бескаркасный метод, технология звукоизоляции стен

Звукоизоляция стен достаточно актуальный вопрос особенно для новых домов, домов панельного типа, а так же стен из гипсокартона. Существуют материалы позволяющие значительно снизить уровень звука. Кроме того существуют некоторые особенности звукоизоляции стен о которых следует знать, до начала работ по звукоизоляции.

Звукоизоляция стены перегородки из гипсокартона

На мой взгляд самый простой случай это звукоизоляция стены из гипсокартона которая выполняет функции межкомнатной перегородки. В этом случае стена является полой. Наличие пространства между листами гипсокартона позволяет установить звукоизолятор. Для стены- перегородки из гипсокартона удобно применять листовой звукоизоляционный материал, например на основе базальтовой ваты. Он плотно укладывается между листами гипсокартона создовая барьер для проникновения звука в помещение.

Порядок работ по монтажу звукоизолятора следующий. После монтажа каркаса для гипсокартона монтируется одна часть стены, т.е. каркас зашивается только с одной стороны. Далее в пространство между стойками укладывается листовой звукоизолятор.

Рис.1. Звукоизоляция стены-перегородки из гипсокартона.

Для хорошей звукоизоляции необходимо всю полость стены заполнить звукоизолятором. Кроме того на этом же этапе следует обратить внимание на следующую особенность. Если в полости стены из гипсокартона проложены трубы водопровода или отопления, то их целесообразно укрыть специальным теплоизолятором. Это необходимо сделать по двум причинам. Во-первых, любой теплоизолятор отчасти является звукоизолятором, а следовательно будет гасить звуки в трубопроводе, во-вторых, теплоизоляция труб не позволит образовываться конденсату на трубе, а следовательно будет препятствовать намоканию звукоизоляционного мата.

Так же следует отметить, что самым не защищенным местом стены из гипсокартона будет место установки розетки, т.к. в этом месте толщина стены минимальная. Поэтому не следует располагать розетки симметрично с двух сторон стены, следует их устанавливать в разбежку как минимум на величину толщины звукоизолятора.

После того как звукоизолятор проложен, и все особенности учтены, стену зашивают гипсокартоном с другой стороны. Далее наступает этап шпаклевки стен. Здесь следует отметить одну важную особенность, что не смотря на установку звукоизолятора, все равно остаются маленькие трещины между каркасом и стенами с потолком. Эти трещины следует хорошо зашпаклевать.

Звукоизоляция межквартирной перегородки

Другим вариантом звукоизоляции стен является случай межквартирной перегородки, которую необходимо звукоизолировать. Сделать это можно опять же с применением гипсокартона. Существует два варианта решения этой проблемы с применением каркаса и без каркасным способом. Оба этих способа реализуется до момента возведения стены из гипсокартона.

В независимости от того какой метод звукоизоляции стены будет применен, первое с чего следует начать это с шпаклевки все возможных трещин в стене, т.к. всевозможные трещины это основное место проникновения звука в помещение. Наибольшее внимание следует уделить местам примыкания межквартирной перегородки к стенам и потолку. Так же если стена кирпичная, то следует обратить внимание на огрехи кладки, как правило межквартирные стены устраивают достаточно некачественно, и в некоторых местах не хватает раствора.

После того как все подготовительные работы закончены, можно приступать к выбору метода звукоизоляции. Каркасный способ подразумевает сначала прокладку звукоизолятора, потом устройство каркаса под гипсокартон и зашивка гипсокартоном. Соответственно могут применяться все возможные рулонные и листовые материалы. Без каркасный метод базируется на том, что применяются блочные звукоизоляционные материалы с последующей отделкой гипсокартоном, т.е. гипсокартон крепится без каркаса непосредственно к звукоизолятору.

На этом этапе возникает очень важный вопрос. Дело в том, что по мимо звукоизоляции происходит одновременно выравнивание стен гипсокартоном. Сделать ровную стену из гипсокартона с применением каркаса возможно в любом случае. Без каркасный метод, в данном контексте, применим, только в случае заведомо ровной стены, например заранее выровненной штукатуркой. Исходя из этого выбирается метод звукоизоляции стен.

Каркасный и бескаркасный способ извукоизоляции

В случае каркасного метода порядок работ следующий. Сначала собирается часть каркаса, т.е. устанавливаются профили на пол, потолок, устанавливаются прямые подвесы для вертикальных стоек. После чего прокладывается звукоизолятор. Далее закрепляются вертикальные стойки проводится электроповодка и монтируется гипсокартон.

Без каркасный метод более простой. На стену закрепляются звукопоглощающие панели, после чего непосредственно к ним монтируется гипсокартон. Недостатком данного способа является отсутствие мета для прокладки коммуникаций, при том условии, что толщина стены, что каркасным методом, что без каркасным одинаковая.

Каковы звукоизоляционные характеристики гипсокартона Gyproc

Звукоизоляционные характеристики основаны на общей конструкции, например перегородки или перекрытия, а не только отдельные гипсокартонные плиты, входящие только в состав этих конструкций.

Если мы возьмем перегородку с металлическими стойками GypWall в качестве примера конструкции, то в дополнение к самой обшивке из гипсокартона система также будет состоять из металлических стоек, каналов головки и основания и винтовых креплений. Поскольку невозможно построить перегородку из гипсокартона без несущего каркаса, все эти компоненты имеют жизненно важное значение для общих акустических характеристик перегородки, поэтому гипсокартон не может рассматриваться отдельно с точки зрения звукоизоляции.

Просматривая различные разделы «Белой книги» о перегородках «GypWall», вы увидите, что различные комбинации гипсокартона и стоек обеспечивают разный уровень звукоизоляции.

Например, если рассматривать систему GypWall Classic:

• Однослойная доска Gyproc WallBoard толщиной 12,5 мм с каждой стороны Gypframe 48 шипов S 50 обеспечивает Rw 34 дБ
• Однослойный Gyproc SoundBloc 12,5 мм с каждой стороны шпилек Gypframe 48 S 50 обеспечивает Rw 37 дБ
• Двойной слой 12.5 мм Gyproc WallBoard с каждой стороны шпилек Gypframe 48 S 50 обеспечивает Rw 42 дБ
• Двухслойный Gyproc SoundBloc 12,5 мм с каждой стороны шпилек Gypframe 48 S 50 обеспечивает Rw 46 дБ

Как видите, варьируя тип платы и количество слоев, можно достичь различных уровней индекса звукоизоляции (Rw), которые могут потребоваться для проекта. Этот однозначный метод оценки используется для лабораторных испытаний изоляции воздушного шума. Цифра показывает количество звуковой энергии, подавляемой разделяющим строительным элементом (чем выше цифра, тем лучше с точки зрения производительности).На общую звукоизоляцию системы перегородок влияют различные факторы, например:

• Тип плиты, толщина и количество слоев
• Размер полости перегородки
• Тип, ширина и калибр шпильки
• Стадцентры
• Тип, толщина и плотность изоляции
• Стыки досок ступенчатые
• Тип винтового крепления, длина и центры крепления
• Шпаклевка / штукатурка
• Уплотнение зазора
• Крепежные детали на головке и основании перегородки
• Добавление таких компонентов, как упругие стержни

Аналогичные факторы существуют также для потолочных мембран и элементов пола, поэтому при рассмотрении любой из наших систем с точки зрения звукоизоляции следует обращаться к таблицам характеристик систем для этого типа конструкции в нашей Белой книге.В каждом разделе Белой книги наши системы упорядочены в соответствии со звукоизоляцией (значениями Rw) и представлены все важные сведения о конструкции и технических характеристиках для достижения этих характеристик (например, тип шпилек, центры и т. Д.).

Дополнительную информацию об акустических характеристиках можно найти в БЕЛОЙ КНИГЕ Глава 02 Раздел 01 Страница 08.

(PDF) Звукоизоляция гипсокартона на практике

Рассмотрение всех возможных слабых мест, которые могут привести к утечке звука, и расчет их влияния

в соответствии с Согласно диаграмме, показанной на Рисунке 2, ожидаемые потери передачи уменьшаются

с 34 дБ до 20 дБ.Сделан вывод, что в такой конфигурации перегородка

не удовлетворяет минимальным требованиям звукоизоляции жилых помещений.

Ciocchi [8] сообщает, что Синдикат строительной индустрии штата Сан-Паулу (SINDUSCON-

SP) провел оценку после оккупации жилых и коммерческих объектов. Целью

было оценить удовлетворенность пользователей работой гипсокартонных перегородок. 52

единиц были оценены в 16 зданиях, и был сделан вывод, что уровни шума были среди

единиц, которые вызывают больше жалоб.Автор также утверждает, что в 44% случаев перегородки

не имели минеральной ваты внутри полости и, следовательно, ожидались плохие звукоизоляционные характеристики

. Исследование также показало, что возникшие проблемы возникают из-за плохого дизайна спецификации

и плохого исполнения. Эти результаты позволяют сделать те же выводы, что и

, представленные в этой статье, поскольку правильная конструкция и исполнение имеют большое значение для достижения конечных характеристик

, аналогичных лабораторным результатам.

5. ЗАКЛЮЧИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

В данной статье представлен анализ звукоизоляции стен из гипсокартона. Целью

было оценить характеристики конструкции и исполнения, которые влияют на конечные результаты.

Сделан вывод, что гипсокартон может иметь адекватные характеристики, если спецификации

выполнены правильно. Приведены примеры нежелательных ситуаций, когда не достигается минимальная производительность

.

В Бразилии наиболее распространенная конфигурация – с одной гипсокартонной панелью на каждой стороне стальной стойки

, что дает общую толщину 10 см, без какого-либо заполнителя в воздушном пространстве, такого как минеральная вата

.По результатам лабораторных исследований настройка считается несоответствующей.

Наконец, качество изготовления имеет решающее значение для получения производительности на месте, аналогичной лабораторной

. Выполнение и отладка могут привести от соответствующего дизайна к ненадлежащему состоянию

.

6. ССЫЛКИ

[1] C. Pessanha. и др., Inovações e o Desenvolvimento Tecnológico: Um Estudo em Pequenas e Médias

Empresas Construtoras de Edificações, Proc.IX ENTAC, Foz do Iguaçu, 2002.

[2] T. Gueiros; L. Pingueli Rosa, Городской шум: Больные улицы – Больные здания, Proc. 17-й Международный

Конгресс по акустике, Рим, 2001.

[3] М. Бельдеррайм, Desenvolvimento de Parede Dupla como Divisória Acústica, Proc. I Congresso Ibero –

Americano de Acústica, Флорианополис, 1998.

[4] ABRAGESSO – Associação Brasileira do Gesso, http://www.abragesso.org.br, acessado em

30/03/2004.

[5] IPT – Instituto de Pesquisas Tecnológicas, Referência Técnica no 012, Emissão: 06/2000, Validade:

05/2002, São Paulo.

[6] IPT – Instituto de Pesquisas Tecnológicas, Referência Técnica no 017, Emissão: 04/2002, Validade:

05/2004, São Paulo.

[7] PLACO, Специальное руководство и установка. Система Плакосил, т / д.

Контроль внутреннего шума в здании

Шумоподавление в межкомнатных перегородках

Внутренний шум можно контролировать путем герметизации стыков и включения звукопоглощающих материалов.

На этой странице:

• Объемная изоляция помогает поглощать шум
• Контроль шума в новых перегородках
• Контроль шума в существующих перегородках
• Контроль шума в потолках
• Контроль шума в деревянных полах.

Как правило, внутренняя звукопоглощающая конструкция должна иметь массу и звукопоглощающий материал. Все стыки должны быть герметизированы (чтобы свести к минимуму воздушные зазоры, через которые может проходить звук), и, насколько это возможно, структура между облицовками должна быть разорвана.

Уменьшение передачи звука через перегородку полости

Величина потерь звука через стену будет зависеть от массы облицовки стены, зазоров в стене и от того, был ли установлен акустический заполняющий материал.

Объемная изоляция помогает поглощать шум

Шумопередачу через полости стен или крыши или между этажами можно уменьшить с помощью объемной теплоизоляции из стекловолокна, полиэстера или шерсти. Некоторые продукты продаются специально для снижения шума, но даже объемная теплоизоляция также имеет такой эффект. MBIE утверждает, что требуется изоляция с минимальной плотностью 9,8 кг / м. ³ . Этому требованию во многих случаях удовлетворяет объемная изоляция с рейтингом R 1,8.

Шумоподавление в новых перегородках

Варианты звукопоглощающей конструкции для новых внутренних перегородок:

• Стандартная деревянная перегородка 90 x 45 мм с двумя слоями гипсокартона 10 мм с одной стороны, звукопоглощающей изоляцией и одним или двумя слоями гипсокартона с другой стороны хорошее шумоподавление .
• Ступенчатая перегородка с нижней и верхней пластинами 140 x 45 мм, смещенными стойками 90 x 45 мм, звукопоглощающей изоляцией вокруг стоек и гипсокартоном толщиной 13 мм с обеих сторон с умеренным шумоподавлением.
• Конструкция с двойными стенками с двумя перегородками 190 x 45 мм и зазором 10 мм, стойки в каждой перегородке, отделенные от другой перегородки, звукопоглощающая изоляция между стойками и два слоя гипсокартона толщиной 10 мм с обеих сторон, отличное шумоподавление.

Сплошная кладка обеспечивает отличный акустический барьер, а также обеспечивает тепловую массу.

Облицовка стены сторона 1	Обрамление	Облицовка стены сторона 2	Заполнение полости	Рейтинг STC
Гипсокартон 10 мм	дерево 90 x 45 мм (1)	Гипсокартон 10 мм	Нет	33
Гипсокартон 10 мм	древесина 90 x 45 мм	Гипсокартон 10 мм	Звукоизоляционный материал 90 мм	36
Бетон 150 мм ИЛИ Кладка из сплошного бетона 190 мм	–	–	–	55
Гипсокартон, 2 слоя 13 мм	Дерево 90 x 45 мм с упругой резиновой системой крепления	Гипсокартон 1 слой 13 мм	Звукоизоляционный материал 90 мм	56
Гипсокартон 10 мм	Кладка из сплошного бетона 190 мм с обвязкой 45 мм с каждой стороны	Гипсокартон 10 мм	Звукоизоляционный материал 40 мм	62 (2)
Гипсокартон, 2 слоя 13 мм	Двойной брус, 2 x 90 x 45 мм (отдельные рамы)	Гипсокартон 2 слоя 13 мм	Звукоизоляционный материал 2 x 90 мм	64

1. Системы стальных стоек имеют тенденцию работать на 12 баллов лучше, чем эквивалентные системы деревянных стоек.
2. Обвязка и облицовка систем кладки должны выполняться осторожно, в противном случае согласованный резонанс может снизить, а не повысить производительность одной кладки. Во избежание проблем, обвязка должна быть минимум 45 мм в глубину и на расстоянии 600 мм друг от друга, а полость должна быть заполнена изоляцией.

Ключом к акустическому дизайну является обеспечение отсутствия в законченной конструкции зазоров или дорожек, через которые может проходить шум. Сюда входят:

• , предотвращающее проникновение в акустическую стену при обслуживании;
• уплотнение по периметру стены.

Шумоподавление в существующих перегородках

Варианты улучшения снижения передачи звука в существующие перегородки:

• Добавление дополнительного слоя гипсокартона толщиной 10 мм с обеих сторон стандартной деревянной перегородки.
• Удаление облицовки с одной стороны стандартной деревянной перегородки, добавление звукопоглощающей изоляции и два слоя гипсокартона толщиной 10 мм с одной стороны и еще один слой гипсокартона толщиной 10 мм с другой стороны.
• Строительство дополнительной перегородки рядом со стандартной деревянной перегородкой с удаленной облицовкой на лицевой стороне, прилегающей к новой перегородке, с добавлением звукопоглощающей изоляции, двух слоев гипсокартона толщиной 10 мм на внешней стороне новой перегородки и дополнительного слоя гипсокартона толщиной 10 мм на внешней стороне существующей перегородки.

Шумоподавление в потолке

Как для новых, так и для существующих потолков улучшить снижение звукоизоляции путем:

• добавления дополнительного слоя гипсокартона толщиной 10 или 13 мм
• удаления существующей облицовки и установки упругих креплений реек к существующим обрешеткам, звукопоглощающей изоляции и двух слоев Гипсокартон 10 мм.
• Удаление открытых светильников или других потолочных проемов

Шумоподавление в деревянных полах

Стандартная конструкция пола / потолка с настилом из ДСП или фанеры и потолком из гипсокартона толщиной 10 мм имеет низкую устойчивость к ударному шуму (IIC32).Варианты повышения устойчивости к ударному шуму включают:

• стандартная конструкция пола со звукопоглощающей изоляцией, потолочная система с запатентованными упругими креплениями для реек и стальными рейками и два слоя гипсокартона толщиной 10 мм.
• стандартная конструкция пола / потолка с ковровым покрытием. и резиновая подложка
• стандартная конструкция пола с ковровым покрытием и резиновой подложкой, звукопоглощающая изоляция, потолочная система с запатентованными упругими креплениями реек и стальными рессорами, два слоя гипсокартона толщиной 10 мм и ковровое покрытие и резиновая подложка.

Скрип деревянных полов

Деревянные полы могут создавать шум, скрипя и передавая звуки, такие как шаги или скрип стульев. Во избежание скрипа:

• пол должен быть приклеен, а также привинчен к балкам
• каркас должен быть сухим (менее 24% MC) при укладке пола
• деревянные половые доски должны быть надежно стеснены и прибил.

Дополнительную помощь см. В бюллетене BRANZ BU521 Скрипучие полы .

Обновлено: 29 августа 2017 г.

Как установить звукоизоляцию с помощью гипсокартона | Home Guides

Один лист гипсокартона – неэффективный звукоизолятор. Он легкий и жесткий, и он имеет тенденцию вибрировать вместе с падающими звуковыми волнами. В результате волны проходят через нее и передаются через стойки и воздух внутри стены. Есть много способов звукоизоляции стены, покрытой гипсокартоном. Можно добавить еще гипсокартона, изолировать гипсокартон от стоек или заполнить полость стены звукопоглощающим материалом.

Элементы звукоизоляции

Для успешной звукоизоляции стены необходимо использовать одну или несколько из четырех стратегий, обычно используемых строителями. Первый – отделить гипсокартон от стоек, чтобы звук не проходил через дерево. Второй – предусмотреть какой-то звукопоглощающий материал внутри стены или за гипсокартоном. Третий – придать стене массу, чтобы она не так легко вибрировала. Четвертый – добавить на поверхность немного материала, который гасит звуковые волны.Для реализации некоторых из этих стратегий требуются специальные строительные материалы, включая гибкий герметик и металлический канал.

Развязка

Чтобы предотвратить попадание звука, падающего на гипсокартон, строители используют несколько методов их разъединения. Один из них – использовать брус размером два на шесть для верхней и нижней пластин и расположить стойки между двумя сторонами стены. Более эффективный и дорогостоящий подход состоит в том, чтобы обрамить две стены два на четыре бок о бок и оставить их разъединенными.Третий вариант – установка упругого канала между гипсокартоном и стойками. С-образные швеллеры устанавливаются перпендикулярно стойкам, и прикрепление гипсокартона к внешнему краю буквы «С» удерживает его изолированным от дерева.

Добавление изоляции

Воздух внутри стены резонирует при попадании звука, и резонанс усиливает звук. Заполнение полости звукопоглощающим материалом предотвращает это. Строители часто используют для этой цели обычный утеплитель из стекловолокна, если гипсокартон еще не был наклеен.Если есть, другой вариант – вдувать в стену неплотную изоляцию из целлюлозы или стекловолокна через отверстия для доступа. Какой бы тип изоляции не использовался, лучше всего работает без сжатия. Хотя изоляция предотвращает резонанс и поглощает звук, ее необходимо сочетать с другими методами звукоизоляции, чтобы получить максимальную пользу от ее использования.

Добавление массы и демпфирование

Более тяжелые поверхности менее подвержены вибрации, чем более легкие, поэтому строители часто просто добавляют дополнительный лист гипсокартона для звукоизоляции стены.Между листами можно нанести гибкий герметик, чтобы еще больше гасить вибрации. Нанесите аналогичный гибкий герметик на поверхности стоек перед тем, как повесить гипсокартон в качестве альтернативы упругому каналу. Удвоение гипсокартона может добавить слишком много веса некоторым стенам. Альтернативный вариант – повесить легкий ДВП под одним листом гипсокартона и распределить гибкий герметик между ДВП и гипсокартоном.

Ссылки

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Перфорированная стальная шпилька для улучшения звукоизоляции перегородок из гипсокартона [v1]

Препринт Статья Версия 1 Сохранилось в Portico. Эта версия не рецензировалась.

Версия 1 : Получено: 12 сентября 2021 г. / Утверждено: 14 сентября 2021 г. / Онлайн: 14 сентября 2021 г. (10:07:36 CEST)

Арджунан, А.; Baroutaji, A .; Робинсон, Дж. Перфорированная стальная шпилька для улучшения звукоизоляции перегородок из гипсокартона. Препринты 2021 , 20210 (DOI: 10.20944 / препринты202109.0231.v1). Арджунан, А .; Baroutaji, A .; Робинсон, Дж. Перфорированная стальная шпилька для улучшения звукоизоляции перегородок из гипсокартона. Препринты 2021, 20210 (doi: 10.20944 / preprints202109.0231.v1). Копировать

Цитируйте как:

Арджунан, А .; Baroutaji, A .; Робинсон, Дж. Перфорированная стальная шпилька для улучшения звукоизоляции перегородок из гипсокартона. Препринты 2021 , 20210 (DOI: 10.20944 / препринты202109.0231.v1). Арджунан, А .; Baroutaji, A .; Робинсон, Дж. Перфорированная стальная шпилька для улучшения звукоизоляции перегородок из гипсокартона. Препринты 2021, 20210 (doi: 10.20944 / preprints202109.0231.v1). Копировать

ОТМЕНА КОПИРОВАТЬ ДЕТАЛИ ЦИТАТЫ

Абстрактный

Стальные шпильки являются неотъемлемой частью конструкции из гипсокартона, поскольку они легкие и обеспечивают необходимую структурную стабильность.Однако стойки действуют как звуковые мосты между гипсокартонами, снижая общую звукоизоляцию стены. Для решения этой проблемы часто требуются более широкие полые стены и сложные приспособления для развязки стоек, которые увеличивают стоимость установки при уменьшении площади пола. В качестве альтернативного подхода это исследование показывает, что перфорированные стойки могут улучшить звукоизоляцию перегородок из гипсокартона. Акустические и структурные характеристики характеризуются с помощью проверенной модели конечных элементов, которая действует как инструмент прогнозирования при сокращении количества требуемых физических испытаний.Результаты показали, что численная акустическая модель, показывающая взаимодействие жидкости и конструкции, может прогнозировать взвешенный индекс звукоизоляции в сборе со стойкой стены с точностью до ± 1 дБ. Модель была использована для анализа шести конструкций перфорированных стоек, и было обнаружено, что она превосходит звукоизоляцию неперфорированных перегородок из гипсокартона за счет уменьшения звукоизоляции. В целом, было обнаружено, что перфорированная шпилька с лучшими характеристиками обеспечивает улучшение звукоизоляции до 4 дБ при сохранении соответствия конструкции.

Ключевые слова

Звукоизоляция; перегородки; перфорированные шпильки; акустическая модель; индекс звукоизоляции; конечно-элементный анализ; Розовый шум, взвешенный по шкале А; Городской шум, взвешенный по шкале А

Это статья в открытом доступе, распространяемая по лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Комментарии (0)

Мы приветствуем комментарии и отзывы широкого круга читателей.См. Критерии для комментариев и наше заявление о разнообразии.

что это?

Добавьте запись об этом обзоре в Publons, чтобы отслеживать и демонстрировать свой опыт рецензирования в мировых журналах.

×

Перегородка-шпилька со звукоизоляцией

Перегородка с каркасом – это простой способ разделить внутреннее помещение, но «стандартный» дизайн не обеспечивает особой звукоизоляции – здесь мы объясняем альтернативный метод конструкции каркаса, который обеспечивает повышенное шумоподавление.

Основная структура показана справа. Как видно, перегородка состоит из двух рядов вертикальных стоек, так что стойки и гипсокартон с каждой стороны отделены от стоек и доски, составляющих другую сторону. Внутри перегородки устраивается утеплитель из минеральной ваты.

Конечным результатом является то, что шум (вибрация) с одной стороны не передается через раму на другую сторону.

Рекомендуемые размеры пиломатериалов (полностью распиленных):

• Верхняя и подошва (2 верхних и нижних) – 50 мм x 50 мм (2 дюйма x 2 дюйма)
• Концевые шпильки (по 2 с каждой стороны) – 50 мм x 50 мм (2 дюйма x 2 дюйма)
• Другие шпильки – 100 мм x 75 мм (4 дюйма x 3 дюйма)
• Noggins – 50 мм x 50 мм (2 дюйма x 2 дюйма)

Верхняя и подошва.

Верхняя и подошвенная пластины состоят из двух деревянных брусков 50 x 50 мм, разделенных зазором 35 мм. Сначала отметьте линию подошвы – может быть две длины, с зазором для дверного проема, хотя этот дверной проем снизит эффективность звукоизоляции. В зазоре для дверного проема должна быть предусмотрена необходимая дверная коробка и две шпильки между верхней пластиной и полом. Часто бывает хорошей идеей расположить дверной проем так, чтобы между торцевой стеной и боковой стороной двери поместилось все количество листов облицовки; это сократит объем работы, необходимой для облицовки перегородки.В качестве альтернативы расположите зазор так, чтобы он соответствовал полному количеству шпилек (см. Ниже), это позволит избежать необходимости разрезать изоляцию.

Размещение перегородки:

• Если балки перекрытия проходят под прямым углом к ​​перегородке, не требуется никаких специальных требований, кроме как удерживать подошву на одной доске пола, если это возможно.
• Если балки проходят параллельно перегородке, поместите подошву на балку. Это будет означать, что все половицы проходят под перегородкой, это может вызвать проблемы позже, если отдельные доски нужно будет поднимать в будущем – стоит подумать о том, чтобы поднять некоторые доски перед установкой перегородки и разрезать их, чтобы можно было поднять частичные доски. по обе стороны от перегородки.
• Если перегородка возводится на твердом первом этаже, между полом и брусом положить слой гидроизоляционного войлока или тяжелого полиэтилена; это исключит риск повышения влажности.

Прежде чем закрепить подошву, убедитесь, что известно расположение любых электрических кабелей, воды и других коммуникаций под полом.

Прикрепите подошву подошвы к полу, убедитесь, что отдельные длины выровнены – либо используйте длинную линейку через дверной проем, либо проведите веревочную линию между крайними концами.Используйте пару обрезков древесины диаметром 35 мм, чтобы обеспечить расстояние между двумя брусьями, составляющими подошву. На деревянном полу прибейте балки подошвы к балкам (а не только к доскам пола) на расстоянии около 1 метра. На прочном полу используйте подходящие дюбели и шурупы.

Используйте отвес или вертикальную линейку, чтобы определить линию верхней пластины. Проверьте, будет ли верхняя плита проходить поперек балок над потолком или параллельно им.

Если балки параллельны перегородке, линия верхней плиты может совпадать, а может и не совпадать с балкой.Если верх пластина не совпадает с балкой, над потолком должны быть установлены выступы, чтобы верхняя пластина могла быть закреплена в чем-то достаточно прочном – такие выступы должны располагаться на расстоянии примерно 2 метра.

Перед установкой верхней пластины найдите и отметьте положения балок или выступов, в которые она будет крепиться. Расстояние между балками может быть неравномерным, поэтому измерьте каждое отдельное расстояние и отметьте их на потолке. Просверливание направляющих отверстий в верхней пластине уменьшит усилие при забивании гвоздей через потолок.

Прикрепите верхнюю пластину к потолку, убедившись, что она находится точно над опорной пластиной и что зазор между брусьями такой же, как и в опорной пластине. .

Установка вертикальных шпилек.

Измерьте расстояние между верхней и подошвой на каждом конце и отрежьте концевые шпильки (используя 2 бруса 50 мм x 50 мм на каждом конце) немного длиннее указанного, чтобы обеспечить плотное прилегание. Заднюю часть концевых стоек, возможно, придется отрезать внизу, чтобы они очистили любой существующий плинтус и плотно прилегали к существующей стене.

Закрепите концевые стойки к существующим стенам с помощью шурупов и дюбелей, если они каменные, и прикрепите к плитам с помощью косого гвоздя – забейте гвозди через стойку под углом, чтобы они вошли в плиты.

Для промежуточных стоек используйте брус 75 мм x 50 мм. Длину каждой промежуточной стойки следует измерять индивидуально, чтобы учесть любые неровности пола или потолка, и снова обрезать немного длиннее, чем установленный размер.

Отрежьте внутренний угол каждой стойки как снизу, так и сверху, чтобы каждая стойка не касалась деревянной подошвы (и верхней пластины), к которой она не будет прибита.

Промежуточные стойки должны быть расположены так, чтобы непосредственно примыкающие стойки с каждой стороны были разделены воздушным зазором от 25 до 50 мм (от 1 до 2 дюймов).

Расстояние между стойками должно быть таким, чтобы соседние (но одна) противоположные боковые стойки находились на расстоянии чуть меньше ширины используемой изоляции, чтобы при установке изоляции она плотно входила между стойками.

Легче прорезать любые выемки для света и дверных башмаков до того, как шпилька будет закреплена между верхней и подошвой.

Прикрепите каждую шпильку к верхней и подошвенной пластине, забив их гвоздями с перекосом, используйте по два гвоздя с каждой стороны как сверху, так и снизу.

Используйте 2 бруса 50 мм x 50 мм для шпилек с обеих сторон дверного проема, чтобы пройти из-под верхней пластины к самому полу, вырежьте углубления (глубиной 12 мм – 1/2 дюйма), чтобы взять перемычку двери. Расположите углубления с учетом высоты двери и дверной коробки, которая будет построена позже. Внимательно проверьте, чтобы эти шпильки стояли вертикально, когда они установлены, прибейте нижнюю часть шпилек к подошве и к верхней пластине.

Установка башмаков

Когда все стойки установлены; отмерьте, отрежьте и установите башмаки только с одной стороны перегородки; в отличие от шпилек, башмаки должны быть обрезаны точно по размеру зазора. Они также фиксируются гвоздями с перекосом и располагаются так, чтобы горизонтальные края листовой облицовки совпадали с центрами выступов. Однако обычно листы гипсокартона крепят вертикально, а не горизонтально, поэтому полный лист длиной 2440 мм будет покрывать от пола до потолка в большинстве современных комнат.В этом случае башмаки могут быть расположены на полпути между полом и потолком и смещены вверх и вниз примерно на 150 мм. Это позволяет фиксировать шпильки, забивая гвозди через шпильку в их концы.

Убедитесь, что есть зазор между задней частью каждого башмака и стойками для другой стороны стены.

Выступы на остальной стороне стены должны быть установлены после того, как гипсокартон для первой стороны будет завершен и изоляция будет вставлена ​​против него; оставление башмаков на более позднем этапе облегчает установку изоляции.

Если для облицовки будет использоваться вертикальная деревянная обшивка, расположите несколько выступов на расстоянии около 450 мм (18 дюймов) по вертикали.

Перемычка над дверью должна быть вставлена ​​в углубления, предварительно вырезанные в стойках – используйте 2 бруса размером 50 мм x 50 мм.

Основная рама готова, и в бревнах можно просверлить любые отверстия для труб или кабелей. Возможно, будет легче установить эти услуги после того, как будет зафиксирована одна сторона облицовки. Если к перегородке необходимо установить какие-либо тяжелые предметы или стеновые блоки, можно установить дополнительные башмаки.

Опорные блоки должны быть установлены для установки любых коробок выключателей или розеток, расположив их так, чтобы передняя часть коробки была на одном уровне с поверхностью облицовки при установке.

Гипсокартон акустический для стен и потолков

Описание

Об акустическом гипсокартоне

Акустический гипсокартон

JCW обеспечивает исключительно высокий уровень звукоизоляции. Обычно он используется в сочетании с другими звукоизолирующими продуктами JCW в зонах с высоким уровнем шума и там, где требуется существенное улучшение акустических характеристик.Он особенно эффективен при использовании в легких системах перегородок, установке на нижней стороне деревянных потолочных балок или использовании вместе с JCW Vibrablock.

Руководство по установке DIY (только общие рекомендации)

Общие – При работе с этим продуктом соблюдайте соответствующие меры безопасности и здоровья, например защитную одежду, перчатки и очки при резке с помощью электроинструмента. Следующие ниже примечания предназначены только для общего руководства. Всегда храните этот продукт на плоской поверхности, стараясь защитить все края и углы от повреждений.

Обращение – Избегайте ненужной нагрузки при разгрузке этого продукта

Резка – Этот продукт можно разрезать с помощью пилы для гипсокартона или надрезать острым ножом и надрезать доску по прямой кромке. Перед установкой плат следует вырезать отверстия для выключателей или розеток с помощью пилы или острого ножа

.

Крепление – Закрепите доски декоративной стороной наружу для обработки швов или снятия штукатурки.Слегка скрепите доски встык. Никогда не вставляйте доски силой. Устанавливайте крепления на расстоянии не ближе 13 мм от обрезанных краев и 10 мм от кромок скрепления. Расположите обрезанные края по внутренним углам, удаляя заусенцы бумаги мелкой наждачной бумагой. Разместите горизонтальные и вертикальные стыки плит между слоями минимум на 600 мм. Разместите доски по центральной линии каркаса там, где это поддерживает края или концы доски.

Доступна профессиональная установка

Для клиентов, которым это нужно или которые предпочитают это, Soundproofyourhome предлагает профессиональные услуги по установке акустики по всей Великобритании.

Наши квалифицированные и опытные мастера разбираются в акустических материалах и знают, как их быстро и правильно подобрать.

Результат – экономичное обслуживание и уверенность в акустической целостности вашего проекта. Свяжитесь с нами сегодня для получения бесплатного предложения.

Soundproofyourhome – это подразделение на внутреннем рынке компании JCW Acoustic Supplies Ltd, ведущего британского производителя и дистрибьютора звукоизоляции, звукоизоляции и звукопоглощающих материалов.

Звуковой совет от Soundproof Your Home:

Свяжитесь с нами сегодня и расскажите подробнее о проблемах с шумом, с которыми вы столкнулись.Наши дружелюбные и полезные консультанты предложат вам наиболее подходящие акустические решения, доступные для удовлетворения ваших акустических потребностей и бюджета из нашего обширного ассортимента.

Мы считаем, что обсуждение вашей ситуации и дельные советы, основанные на нашем обширном опыте в акустическом бизнесе, являются более надежным способом решения вашей проблемы шума, чем просто принятие вашего заказа или продажа «вне экрана», как это делают некоторые компании.

И если у вас есть какие-либо сомнения по поводу вопросов, связанных со звукоизоляцией, таких как вес материалов, прочность конструкции или соответствие Строительным нормам, свяжитесь с нами – мы будем рады помочь.

Бесплатное обслуживание образцов: просто спросите

---

Технические характеристики

Типичные акустические характеристики при использовании с перегородками на «С» шпильках

Количество слоев 12,5 мм	Размер шпильки и калибр (мм)	Используется с JCW Vibrablock измеряется в дБ (Rw)
1	50 (0,55)	43
2		51
1	70 (0.55)	45
2		54
1	146 (0,55)	47
2		56

Спецификация акустического гипсокартона JCW

Бледно-голубой лицевая бумага
Коричневая обратная сторона бумага
Соответствует BS EN 520 категории D, гипсокартон с контролируемой плотностью
Термостойкость : 12.5 мм = 0,05 м2 K / Вт, 15,0 мм = 0,06 м2 K / Вт
Теплопроводность : 0,25 Вт / м
Огнестойкость

Размеры

Толщина	Ширина (мм)	Длина (мм)	Вес
12,5 мм	1200	2400	30,5 кг
15,0 мм	1200	2400	36. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. ➤
