Звукоизоляция труб: способы и материалы для работы

Содержание

Шумоизоляция труб канализации в квартире, материалы для шумоизоляции

Обустройство канализационной системы требует тщательной подготовки и продуманного до мелочей решения. В конечном итоге канализация должна бесперебойно функционировать, в полной мере выполнять задачу отвода сточных вод и нечистот, быть ремонтопригодной и не доставлять хлопот жильцам. Под ремонтопригодностью понимается легкий доступ к поврежденному участку коммуникации с целью замены вышедших из строя элементов конструкции. Это значит, что капитальная заделка трубопроводов системы крайне нежелательна. Отсюда на первый план выходит задача обеспечения шумоизоляции канализационного стояка.

Как обеспечить шумоизоляцию стояка канализации?

Эффективной звукоизоляции санузла можно добиться несколькими способами:

  • Обертыванием стояка и его участков (включая те, что проходят через стены, потолочные и напольные основания) пористым шумопоглощающим материалом.
  • Использование обертки с фольгированной поверхностью позволит дополнительно увеличить теплоизоляцию системы;
  • путем помещения стояка в короб из листов ГКЛ, ДСП, ДВП, ОСБ или дерева, заполненный сыпучим материалом;
  • использованием специальных «шумопоглощающих» труб;
  • в качестве крепежных элементов выбрать хомуты или демпферные кольца с резиновыми или идентичными по степени упругости уплотнителями.

Для шумоизоляции труб канализации нередко используют метод комбинирования вышеуказанных способов. К примеру, стояк закрепляют хомутом, обертывают шумопоглощающим материалом и сооружают короб.

Трубы и фитинги для канализации в нашем каталоге

Назначение звукоизоляции канализации

Природа шума в канализации вполне понятна — это сточные воды, стекающие по трубопроводу в главный коллектор. Чем ниже этаж, тем выше уровень шума, поскольку объем и скорость проходящего через стояк потока значительно больше.

Канализационные шумы делятся на 3 основных вида:

  • Ударные — образуются за счёт ударов воды и отходов о стенки трубопровода.
  • Воздушные — обусловлены завихрением стекающего потока, в котором образуются и лопаются воздушные пузыри.
  • Структурные — возникающие вследствие вибрации, передаваемой с несущих конструкций на трубопровод.

Для шумоизоляции стояка канализации применяют шумопоглощающие стройматериалы.

Шумоизоляция канализационных труб вспененным полиэтиленом

Материалы, оптимальные для погашения шумов

Хорошими свойствами отражения звука обладают материалы высокой плотности — бетон, силикатный кирпич, формовая резина и т.п. Однако их использование в канализационных системах нецелесообразно.

Погасить шум можно за счёт максимального уменьшения воздушной прослойки между трубой и облегающим материалом. Например, засыпкой пространства сыпучими веществами (песок и т.п.) или жидкостью высокой плотности. Однако наиболее оптимальным вариантом является использование пористых заполнителей или обертывание.

Шумопоглощающие мембраны и рулонные материалы

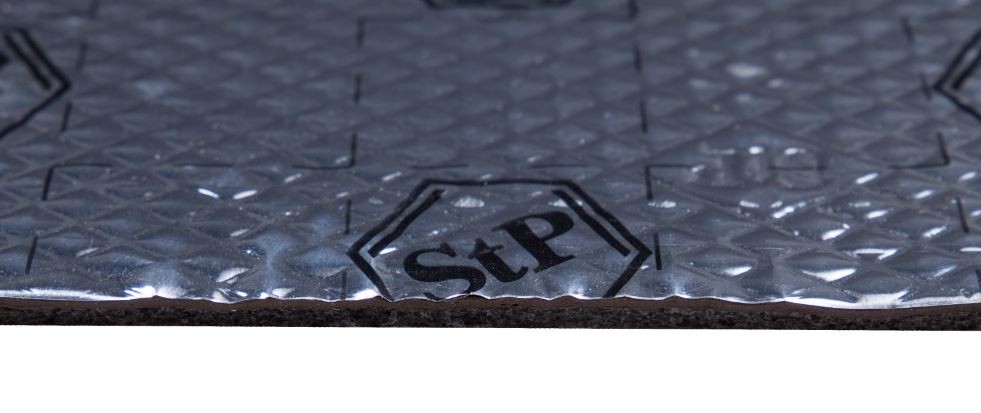

Для снижения уровня структурных шумов используются мембраны, представляющие собой полимерное изделие или композит из каучука (натурального или синтетического) со звукоотражающей фольгой. На материал наносится клеевой состав. Затем проводится максимально плотная обмотка трубы. При этом края листов должны укладываться внахлест. Мембраны обеспечивают не только шумопоглощение, но и теплоизоляцию.

Для шумоизоляции труб канализации в квартире разработана масса рулонных материалов, среди которых наиболее распространенными являются: Звукоизол, Фольгоизол, Стопзвук, Пенофол, Энергофлекс, вспененный полиэтилен.

На эффективность звукоизоляции с помощью рулонов влияют:

  • Химический состав материала, толщина слоев;
  • метод монтажа: обматывание или приклеивание. Последний вариант наиболее эффективен.

При высоком уровне шума используется метод многослойности. Это могут быть листы одного вида, сложенные вдвое, либо слои различных материалов. К примеру, эффективным решением будет приклеивание двухслойного вспененного полиэтилена, обмотанного сверху шумопоглощающей мембраной.

Звукоизоляционная скорлупа

При шумоизоляции труб канализации данным методом необходимо учитывать диаметр стояка и предусмотреть дополнительную защиту стыков прилегающих участков трубопровода.

Шумоизоляция с помощью звукоизоляционной скорлупы

«Скорлупа» — это цилиндр, разделенный на две половинки, каждая из которых надевается на трубу. Соединяются они друг с другом с помощью клея либо скотчем. Материал легко монтируется и не требует наличия специальных навыков. Он существенно снижает теплопроводность системы, но не обеспечивает 100% звукопоглощения.

Снижение шумов с помощью короба

Данный метод, помимо эффективной звукоизоляции, позволяет скрыть целиком коммуникацию вместе с различными обмотками, обклейками и прилегающими узлами, то есть — придать санузлу привлекательный интерьер. В качестве наполнителя внутреннего пространства конструкции используют сыпучие или пористые материалы. Наиболее распространенными из числа последних являются минеральные или специальные акустические ваты.

Сыпучие материалы с каждым годом используются все реже. Там, где еще этот метод применим, как правило, звукоизоляция обеспечивается засыпкой песка, опила, гранул пенополистирола и т. п.

Следует помнить, что сыпучие материалы практически сводят к нулю возможность обустройства ревизии, а значит, существенно понижают ремонтопригодность системы. В случае появления протечки добраться до поврежденного участка, и устранить неисправность будет крайне проблематично.

Шумоизоляция труб

Сортировать:НазваниеЦенаХиты продаж ↓Хиты продаж ↑Оценка покупателейДата добавленияВ наличии

  • K-FONIK ST GK 072 AD (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 072 – звукоизоляционная система – СТ или ЭКО (ECO) 10мм + ЖК (GK) 3мм;-Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам. AD самоклеющийся материал

  • K-FONIK GK (4кг/м2, 2мм, 2000×1000мм лист, цена за м2)

    K-FONIK GK является высокоэластичным звукоизолирующим изделием, сделанным из частично сетчатых полимеров и пожаростойких фильтров с минеральным адсорбентом. Продается кратно листам

  • K-FONIK ST GK 070 AD (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 072 – звукоизоляционная система – СТ или ЭКО (ECO) 10мм + ЖК (GK) 3мм;-Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам

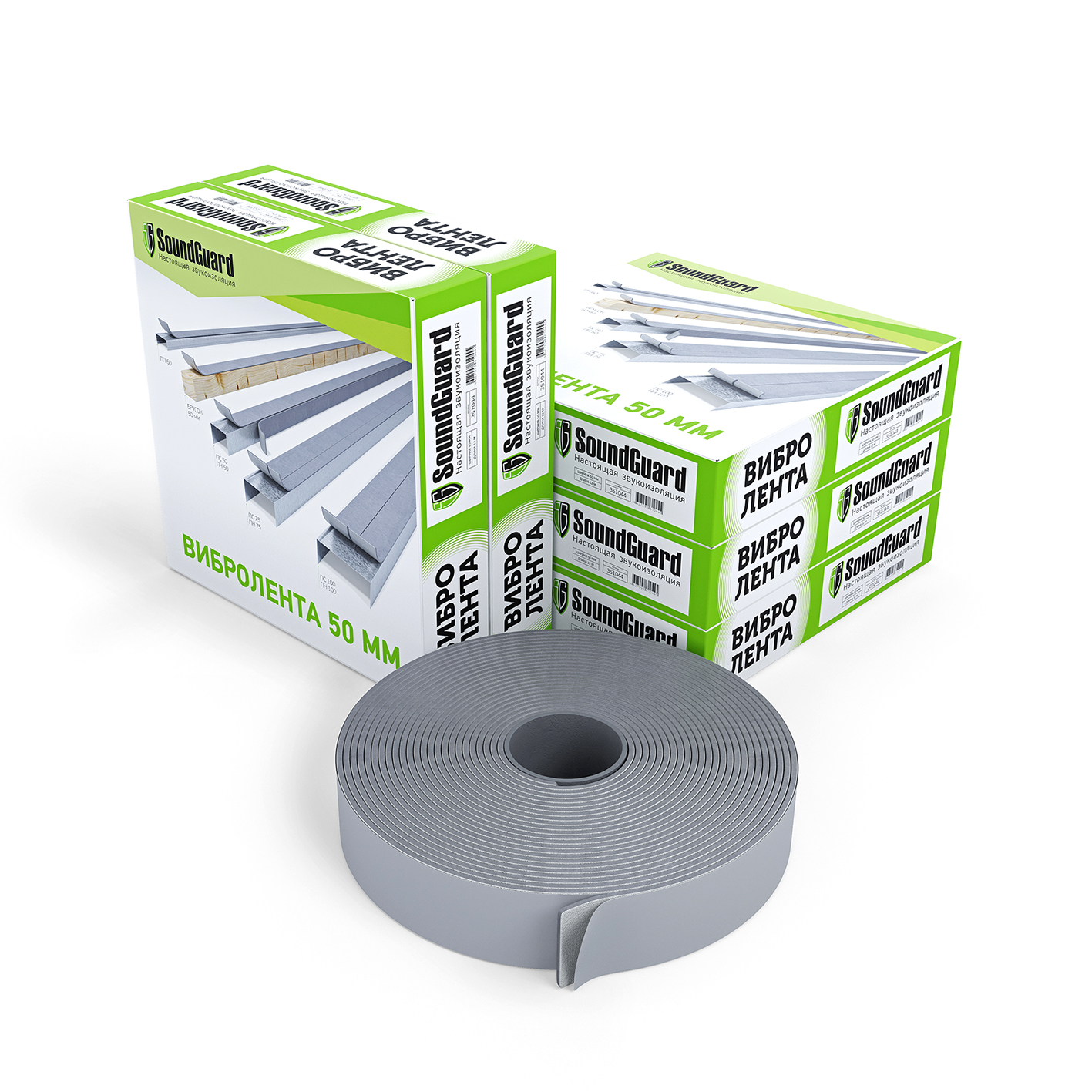

  • Лента ТермоЗвукоИзол (ТЗИ) 5x180x14мм

    Уплотнительная лента ТЗИ предназначена для снижения вибрации, проходящей через металлический каркас звукоизоляционной конструкции. Чаще применяется для звукоизоляции деревянных полов в качестве подложки под лаги

  • K-FONIK ST GK 072 (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 072 – звукоизоляционная система – СТ или ЭКО (ECO) 10мм + ЖК (GK) 3мм;-Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам

  • org/Product”>
    K-FONIK ST GK 074 (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 074 – звукоизоляционная система – СТ 16мм + ЖК (GK) 3мм; -Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам

  • K-FONIK ST GK 074 AD (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 074 – звукоизоляционная система – СТ 16мм + ЖК (GK) 3мм; -Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам

  • K-FONIK ST GK 070 (2000×1000мм лист, цена за м2)

    K-Fonik ST GK 072 – звукоизоляционная система – СТ или ЭКО (ECO) 10мм + ЖК (GK) 3мм;-Вспененный каучук в сочетании с эластомером высокой плотности. Продается кратно листам

  • K-FONIK GK (8кг/м2, 2мм, 2000×1000мм лист, цена за м2)

    K-FONIK GK является высокоэластичным звукоизолирующим изделием, сделанным из частично сетчатых полимеров и пожаростойких фильтров с минеральным адсорбентом. Продается кратно листам

  • K-FONIK GK (6кг/м2, 2мм, 2000×1000мм лист, цена за м2)

    K-FONIK GK является высокоэластичным звукоизолирующим изделием, сделанным из частично сетчатых полимеров и пожаростойких фильтров с минеральным адсорбентом. Продается кратно листам

ЗВУКОИЗОЛЯЦИЯ СИСТЕМ ВОДООТВЕДЕНИЯ: КАНАЛИЗАЦИЯ И ВОДОСТОК

K-FONIK ST GK 072 – высокоэффективный звукоизолирующий материал, позволяющий сделать систему водоотведения бесшумной.

НАЗНАЧЕНИЕ:

изоляция систем водоотведения в офисных помещениях, переговорных, жилых помещениях, санузлах, сантехнических шахтах и т. п. Для достижения комфортных условий в помещениях с повышенными требованиями по шуму, необходимо обеспечить шумоизоляцию от всех возможных источников. Генерация шумов канализационными строками происходит из-за того, что под действием гравитационных сил, по мере движения потока, наращивается скорость, а следовательно и кинетическая энергия. При встрече стоков с препятствием (стенкой трубы, фасонным элементом) кинетическая энергия переходит в звуковую, образуя воздушный и структурный шум. Уровень шума, существенно зависит от расходов канализационных стоков.

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ПРОВЕДЕННЫХ ИНСТИТУТОМ ФРАУНГОФЕРА (ГЕРМАНИЯ)

СЕРТИФИКАТ № P-BA 247/2006

Испытания проводились путем имитации работы системы канализации из полимерного материала в многоэтажном здании, согласно DIN 4109/A1: 2001-01 для жилых зданий и DIN 4109 для нежилых зданий.

Рекомендуется к применению в тех случаях, если система водоотведения располагается в непосредственной близости или в помещении с повышенными требованиями по шуму.

НОРМАТИВНЫЕ ТРЕБОВАНИЯ

СНиП «Внутренний водопровод и канализация зданий». СНиП 2.04.01-85*п.4.8.: «При проектировании систем водоснабжения необходимо предусматривать мероприятия по снижению непроизводительных расходов воды и снижению шума». а также п.10.13.: «При проектировании внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов».

Звукоизоляция для канализационных труб NoiseBlock PIPE

Не даёт уснуть шум воды, бегущей по канализационным трубам? Нервирует звук работающей вентиляции? Тогда вам просто необходима звукоизоляция.

NoiseBlock PIPE – прост и эффективен в борьбе с шумом от систем водоснабжения,канализации, вентиляции, воздуховодов, конвертеров. Уникальная многослойнаяконструкция NoiseBlock PIPE обладает отличными звукопоглощающими свойствами и обеспечивает дополнительную теплоизоляцию, снижает уровень шума в 3 раза! (см. график). Материал устойчив к перепадам температур (от -40 до +80). NoiseBlock PIPE очень легко монтировать: нужно удалить загрязнения с поверхности трубы, затем плотно обернуть трубу по всему периметру листами шумоизоляционного материала, закрепить стяжками, все стыки закрыть герметизирующими лентами.

Состав комплекта:

– 6 листов шумоизоляционного материала 0,5х0,385 м,

– 11 герметизирующих лент 0,5х0,05 м,

– 12 пластиковых стяжек 0,5 м

Применение: шумоизоляция труб при строительстве и ремонте

Звукоизоляция для канализационных труб NoiseBlock PIPE и другие товары в данной категории доступны в каталоге интернет-магазина инженерной сантехники Фабрика тепла по выгодным ценам. Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.

Купите такие товары, как Звукоизоляция для канализационных труб NoiseBlock PIPE, в интернет-магазине инженерной сантехники Фабрика тепла, предварительно уточнив их наличие или срок поставки. Вы можете получить товар в Нижнем Новгороде удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Фабрика тепла. Для жителей Нижегородской области у нас не только выгодные цены на такие товары, как Звукоизоляция для канализационных труб NoiseBlock PIPE, но и быстрая доставка в такие города, как Кстово, Дзержинск, Арзамас, Бор, Городец, Саров, Выкса, Муром, Павлово, Богородск и другие города Российской Федерации.

Звукоизоляция для канализационных труб NoiseBlock PIPE отзывы

Средняя оценка покупателей: (1)5.00 из 5 звезд

Как звукоизолировать трубу

Вода течет по трубам, и это звучит так, как будто в комнатах или блоках внизу течет Ниагарский водопад.

Свист, за которым следует просачивание, а затем оседание, это волнует, не говоря уже об отталкивании.

Трубы часто создают проблемы со звукоизоляцией для владельцев предприятий, домовладельцев и арендаторов.

Но есть решения. Вот как сделать звукоизоляцию трубы.

Понимание звука


Во-первых, нужно понять, как и почему передается звук, чтобы начать звукоизоляцию трубы.

Шум турбулентного потока часто возникает из-за того, что вода и другие жидкости проходят через колена, клапаны и другие переходные детали.

Несмотря на то, что трубы скрыты за стенами и потолком, ни одна из них не имеет звукоизоляции в типичных строительных конструкциях. Прорыв или излучающий шум легко ускользает в соседние помещения.

Вот почему лучше всего выполнить звукоизоляцию труб до того, как они станут проблемой, чтобы не пришлось разбирать их и восстанавливать.

Звукоизоляция труб

Barymat BM-1C – это экономичная акустическая изоляция, которая снижает шум отрыва труб.

Изолированный материал, отделенный от источника шума для предотвращения передачи, чрезвычайно эффективен для предотвращения проникновения звука в соседние помещения.

Для установки, измерения и резки BM-1C с помощью обычного универсального ножа и оберните его вокруг трубы, обеспечивая перекрытие секций, чтобы устранить любые зазоры и получить наилучшие акустические характеристики.

Как и BM-1C, Acoustic Lag FR является огнестойким барьерным материалом для труб, а Acoustic Lag FRC – изолированным огнестойким композитным материалом. Винил с массовой загрузкой обеспечивает гибкость, а алюминиевая фольга увеличивает механическую прочность и устойчивость к атмосферным воздействиям. Все эти изделия легко устанавливаются с помощью лент, подходящей лицевой ленты или механических креплений.

Теперь вы знаете, как звукоизолировать трубы. Эти продукты также можно использовать для звуконепроницаемых воздуховодов – подробнее об этом здесь.

Как заглушить водопроводные трубы в стене | Home Guides

Звуки воды в стене могут разбудить людей, спящих в других комнатах, особенно если вы встаете слишком рано, чтобы принять душ перед работой. Помимо водопроводных труб внутри стен, есть также шумные канализационные, сливные и вентиляционные линии или трубы DWV, которые отводят использованную воду в септические или канализационные линии за пределами дома. Вы можете заглушить звук водопроводных труб в стене несколькими способами, но для достижения наилучших результатов завершите проект, когда стены открыты, до того, как будет продолжаться гипсокартон.

Измерьте длину трубы подачи воды, чтобы определить, сколько требуется изоляции трубы из пеноматериала. Отрежьте изоляцию трубы из пеноматериала по размеру трубы с помощью канцелярского ножа. Возьмите утеплитель и пальцами разведите шов в стороны. Каждый кусок смонтированной пенопластовой изоляции для труб имеет шов с одной стороны для облегчения установки. Наденьте пенопласт на трубу, чтобы шов естественным образом закрылся, когда изоляция окружает трубу. Для труб с горячей водой убедитесь, что изоляция трубы не плавится на трубе, проверив ее применение.Для трубопроводов горячей воды обычно требуется специальный тип пены, чтобы выдерживать температуры в трубах с горячей водой.

Обернуть водопроводные магистрали звукоизоляцией. Помимо снижения шума, издаваемого проточной водой в трубах, изоляция труб помогает предотвратить замерзание труб при более низких температурах. Используйте клейкую ленту или другую универсальную ленту, чтобы плотно прилегать конец трубы к трубе. Оберните ленту вокруг трубы не менее двух раз.

Нанесите изоляцию из вспененного распылителя вокруг DWV или закрепленных водопроводных труб.Как только трубы будут закреплены, нанесите на них слой пенопласта, чтобы заглушить звуки. Дайте первому слою высохнуть, затем распылите еще один слой, пока не получите удовлетворительный результат. Вы можете продолжать наращивать пальто по мере необходимости. Обязательно используйте аэрозольную пену только для неподвижных труб. Трубы, которые скользят по шпильке, могут отслаивать пену после затвердевания.

Добавьте мягкие кронштейны для подвески труб, чтобы трубы не смещались и не ударялись о внутренние шпильки при использовании. Закрепите трубные подвески на шпильках с помощью отвертки и шурупов. Этот шаг требует, чтобы вы открыли стены в уже построенных домах. Если у вас есть водопроводчик, устанавливающий водопровод в вашем новом доме, убедитесь, что он установил мягкие вешалки для труб, чтобы снизить уровень шума.

Проверьте все смесители на предмет ослабленных шайб, гаек или винтов и затяните их, чтобы уменьшить дребезжащий шум, вызываемый повседневным использованием или чрезмерным давлением воды.

Ссылки

Ресурсы

Советы

  • Проверьте давление воды в доме с помощью навинчивающегося манометра, который подходит для резьбовых кранов или нагрудников для шлангов, и отрегулируйте редукционный клапан так, чтобы давление воды упало до максимального значения 60 фунтов на квадратный дюйм .При повороте регулировочного болта по часовой стрелке давление увеличивается, а при повороте против часовой стрелки – уменьшается. Дом со слишком высоким давлением воды вызывает утечки воды и громкие звуки, когда трубы ударяются о шпильки из-за силы давления в трубопроводах.
  • Установите ограничители гидроудара на клапаны для кранов, воды в холодильнике, стиральных машин и внешних кранов, чтобы предотвратить громкий удар, связанный с гидроударом. Когда сила воды, движущейся по трубе, ударяет по клапану при закрытом кране, можно услышать громкий стук или стук.
  • Вы также можете установить трубы с твердой оболочкой вокруг DWV или водопроводных труб, чтобы заглушить звуки слива или текущей воды.
  • Установите железные линии DWV в местах с большой активностью, например, в жилых или семейных комнатах, чтобы заглушить звук воды в стенах.

Предупреждения

  • Если медь не потеет, вам потребуются услуги сантехника для установки гасителей гидроудара.

Писатель Биография

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году.Она писала для газет, журналов, интернет-изданий и сайтов. Бреннер окончил Колеман-колледж в Сан-Диего.

Звукоизоляция в полой трубе с субволновой толщиной

Основная идея предлагаемой нами схемы схематично показана на рис. 1, цель которого – интуитивно отразить падающую волну. Для простоты, не теряя общности, мы рассматриваем двумерный (2D) случай. Учитывая, что предлагаемая структура должна оставаться открытой и не содержать слоистых материалов на пути распространения, необходимо полагаться на взаимодействие между падающей волной и плоскими внутренними поверхностями трубы.В этом контексте наиболее простым способом отражения падающей волны назад могло бы быть изменение направления ее распространения дважды, чтобы сформировать U-образную траекторию, как показано на рис. 1 (a) и (b), которые отображают желаемую траекторию для волны. падает в верхней части трубы из-за неспособности плоских поверхностей напрямую блокировать передачу волны, проходящей через нее. Однако такая конструкция, по-видимому, требует аномального отражения на внутренних границах с обеих сторон, что выходит за рамки традиционной концепции эквивалентных углов падения и отражения и должно регулироваться обобщенным законом Снеллиуса, который выводится из принципа Ферма 27,28,29 . Путем разработки микроструктуры на плоской поверхности для создания соответствующего фазового градиента направление отраженной волны можно предсказать с помощью, где θ r ( θ i ) – угол отражения (падения), λ – длина звуковой волны, а / dx – фазовый градиент. Обратите внимание, что в нашей конструкции направление распространения падающей волны должно быть отклонено примерно на π /2 при движении вдоль двух границ.Сделав член фазового градиента равным – k , где k является волновым вектором падающей волны, угол отражения можно контролировать так, чтобы он был близок к нулю, в результате чего отраженная волна обычно сталкивается с противоположной границей. На противоположной поверхности с тем же фазовым профилем отраженная волна будет снова изгибаться, чтобы распространяться в направлении, почти обратном исходному направлению падения из-за симметрии структуры, предотвращая прохождение падающей акустической энергии через систему. Такой теоретический анализ предсказывает, что за счет правильной модуляции профиля фазы отражения на внутренней поверхности оболочки, независимо от толщины самой оболочки, предлагаемая конструкция может обеспечить высокоэффективную звукоизоляцию. Типичные численные результаты на рис.1 (c) и (d) показывают, соответственно, поля рассеянного звукового давления, создаваемые двумя противоположными границами с вышеупомянутыми фазовыми профилями, которые имитируются двумя массивами элементарных ячеек, характеризующихся идеальными эффективными акустическими параметрами (отмечены черными прямоугольниками на рисунках).Здесь распределение фазы вдоль двух границ дискретизировано для облегчения экспериментальной реализации, которая будет продемонстрирована позже. Результаты подтверждают возникновение ожидаемых аномальных отражений на двух границах, которые в конечном итоге изгибают волновой вектор падающей волны примерно в обратном направлении относительно исходного направления. Это говорит о том, что комбинация двух границ может служить эффективным звукоизолятором для блокировки падающей волны, что будет доказано как теоретически, так и экспериментально позже.

Рисунок 1: Схематическое изображение звукоизоляции путем изменения волнового вектора падающей волны.

( a ) Аномальное отражение на верхней границе, изгибающее направление распространения волны скользящего падения примерно на π /2. ( b ) Аномальное отражение на нижней границе, которое в конечном итоге меняет направление падающей волны. ( c , d ) Поле рассеянного звукового давления аномального отражения для ( c ) скользящего падения и ( d ) вертикального падения в условиях модели эффективных параметров.Направление распространения рассеянной волны отмечено белыми стрелками.

Далее мы продемонстрируем практическую реализацию нашей схемы с использованием недавно появившихся АМ, способных обеспечивать дискретную фазу с толщиной, намного меньшей, чем рабочая длина волны. Базовый строительный блок спроектированной акустической метаповерхности показан на рис. 2 (a), который состоит из четырех идентичных тонких жестких пластин в воздухе (длина d 1 и ширина w 1 ), оставляя пространство шириной w 2 между пластинами как канал для эффективной задержки распространения звука внутри него 30 .Следует отметить, что, поскольку акустические волны, как скалярные волны, могут свободно распространяться внутри каналов, задержанная фаза отраженных волн на метаповерхности может быть восстановлена. Зависимость фазы отраженной волны от ширины d 1 показана на рис. 2 (б) сплошной красной линией. Несмотря на субволновую шкалу общей толщины такой лабиринтной единицы, которая в данном исследовании выбрана как l = 0,128 λ , достаточный фазовый сдвиг может быть достигнут за счет свертывания пространства.В нашей конструкции параметры конструкции выбраны как w 1 = 0,1 см, l = 1 см и d = 1 см. Путем тщательного выбора значений d 1 для восьми единиц, чтобы покрыть диапазон 2 π с дискретным фазовым шагом π /4, как отмечено восемью черными точками на рис. 2 (b) , желаемый фазовый градиент может быть получен на метаповерхности. Чтобы дополнительно проверить способность разработанного AM создавать дискретные фазовые сдвиги, отраженные волны от этих восьми блоков показаны на рис.2 (в). Полосы относятся к образцам приложенного давления в один и тот же момент времени. Здесь ось x представляет фазу отражения, задержанную восемью различными элементарными ячейками, которые расположены вдоль оси y , а ось z представляет собой значение амплитуды давления. Пик поля давления может сдвигаться до длины волны, что позволяет вызвать желаемые дискретные фазовые сдвиги на восемь единиц.

Рисунок 2: AM путем свертывания пространства для обобщенного закона Снеллиуса.

( a ) Один период предлагаемой метаповерхности с восемью элементами и его структурные параметры. ( b ) Зависимость отраженной фазы от ширины d 1 отмечена черными точками для отдельной элементарной ячейки лабиринтной метаструктуры, содержащейся в структуре, показанной на ( a ). ( c ) Полосы давления акустических волн, которые отражаются восемью модулями. Карты высокого давления используются для четкого отображения различных фазовых сдвигов для каждого блока на рабочей частоте 4346 Гц.

Затем мы численно рассчитали распределение акустического давления рассеянной волны, генерируемой АМ, реализованной вышеупомянутыми лабиринтообразными метаструктурами, структурные параметры которых хорошо настроены так, чтобы получить конкретные фазовые профили, показанные на рис. 1. Результаты моделирования для два случая скользящего падения и нормального падения, показанные на рис. 3 (a) и (b) соответственно, почти идентичны результатам, полученным для идеальной модели, показанной на рис. 1, показывая, что AM на основе метаматериалов производят аномальное отражение точно по предсказанному направлению.В результате, периодически располагая такие элементарные ячейки в ряд для реализации необходимого фазового распределения, мы формируем полую трубу, способную отражать обратно большую часть падающей акустической энергии, как и ожидалось. Рисунок 3 (c) демонстрирует смоделированное поле акустического давления в трубе на частоте 4346 Гц. Сравнение передач в зависимости от частоты для систем с разными периодами показано на рис. 3 (d), показывающее возможность дальнейшего улучшения характеристик изолятора путем простого увеличения числа периодов, но за счет увеличения длины. всей конструкции, как будет показано позже.

Рисунок 3: AM со скрученным пространством для создания звукоизоляции.

Распределение акустического давления поля рассеянной волны, создаваемого аномальным отражением от AM для случаев скользящего падения ( a ) и нормального падения ( b ). Направление распространения рассеянной волны отмечено белыми стрелками, падающая волна на рисунках не показана. ( c ) Смоделированное распределение амплитуды давления в модели с четырьмя периодами ( N = 4) элементарных ячеек на каждой стороне при 4346 Гц.( d ) Сравнение частотных зависимостей передачи интенсивности звука для трех случаев с разными периодами, т. Е. N = 4, 6 и 9.

Эксперименты разработаны и проведены для проверки реализации звукоизоляции в Предлагаемая полая труба с оболочками намного тоньше рабочей длины волны. Образец с четырьмя периодами лабиринтных звеньев на каждой стороне изготовлен из акрилонитрил-бутадиен-стирольного (АБС) пластика с помощью техники трехмерной (3D) печати (Stratasys Dimension Elite, 0.177 мм), как показано на рис. 4 (а). Как в моделировании, так и в эксперименте передачи достигаются путем интегрирования звуковой мощности по поперечному сечению волноводной структуры. На рисунке 4 (c) показаны экспериментальные результаты коэффициентов пропускания предлагаемой полой трубы. Численное моделирование также выполняется для количественного сравнения с соответствующими результатами, показанными на рис. 4 (c). Наблюдается хорошее совпадение результатов моделирования и измерений, оба из которых демонстрируют, что распространение падающей волны в изготовленном образце фактически заблокировано с максимальным снижением коэффициентов передачи, достигаемым на проектной частоте 4346 Гц.Небольшое несоответствие должно происходить из-за несовершенного изготовления образца и ненулевого отражения в конце. Как следствие, предложенная схема проверена как эффективная для изоляции звука на желаемой частоте с полностью открытым звуковым трактом для других объектов, таких как потоки или свет, и без необходимости в громоздких резонаторах, декорированных под внутренними поверхностями.

Рис. 4: Экспериментальная установка и результаты измерений.

( a ) Фотография предлагаемой модели длиной 17.6 см в направлении x и шириной 17 см в направлении x . ( b ) Схема экспериментальной установки. ( c ) Коэффициент передачи моделирования и результаты измерений для четырех элементарных ячеек на рабочей частоте 4346 Гц.

Далее мы обсудим возможность расширения рабочей полосы пропускания звукового изолятора, разработанного нами, с тонкой оболочкой и открытой конфигурацией. Предложенная структура доказала как теоретически, так и экспериментально ее эффективность для работы на заранее заданной частоте, блокируя передачу падающей волны без ущерба для непрерывности фоновой среды.Это предполагает возможность создания звукоизоляции в более широком частотном диапазоне за счет каскадирования нескольких метаповерхностных элементарных ячеек с разными собственными частотами. Когда добавляется больше элементарных ячеек для увеличения рабочей полосы пропускания разработанного изолятора, приведенный выше теоретический анализ требует, чтобы градиент фазы на каждом AM должен соответствовать правилу / dx = – k , где значение k зависит от соответствующей рабочей частоты. Для упрощения проектирования и изготовления устройства здесь мы решили зафиксировать разность фаз между соседними блоками как постоянную – π /4 и просто изменить пространственный интервал для адаптации к различным рабочим частотам.Мы проверяем такую ​​возможность с помощью численного моделирования частотной зависимости эффективности передачи гибридных структур, состоящих из разного количества компонентов с собственными частотами, выбранными из 4312, 4346, 4370, 4400 и 4446 Гц соответственно, чтобы охватить целевой частотный диапазон с наименьшим количеством компонентов. типы юнитов. Для сравнения выбраны три частных случая: f 1 = 4346 Гц, f 2 = 4346, 4370, 4400 Гц и f 3 = 4312, 4346, 4370, 4400 и 4446 Гц.Соответствующие численные результаты представлены на рис. 5. Можно видеть, что последовательное соединение различных частей труб, спроектированное таким образом, чтобы вызвать желаемую фазовую модуляцию вокруг их соответствующих собственных частот, помогает эффективно расширить рабочую полосу пропускания получаемого устройство. Это будет иметь значение для различных практических применений звукоизоляторов, которые могут потребоваться для управления широкополосными шумами.

Рисунок 5: Три различных гибридных структуры с расширяемой рабочей полосой пропускания.

Результаты моделирования передачи интенсивности звука для трех различных случаев: f 1 = 4346 Гц, f 2 = 4346, 4370, 4400 Гц и f 3 = 4312, 4346, 4370, 4400 и 4446 Гц.

Действительно ли работает звукоизоляция из аэрозольной пены?

Вы слышали, что звукоизоляция из аэрозольной пены может сделать ваш дом тише, но так ли это на самом деле?

Будь то ваши шумные соседи или шумные дети, вам просто нужно немного больше тишины и покоя в своем доме.Пена для спрея может помочь, но есть несколько вещей, которые следует учитывать при планировании вашего дома и ваших ожиданиях.

Здесь, в RetroFoam, штат Мичиган, домовладельцы рассказывали нам, что они заметили снижение дорожного шума в своих домах, как только проект был завершен. Такое шумоподавление является большим дополнительным преимуществом пенопласта, но каждый случай будет отличаться.

Как профессор пенопласта в нашей серии YouTube Foam University, я очень серьезно отношусь к обучению домовладельцев.Итак, давайте поговорим о том, что вызывает передачу звука в вашем доме, о разнице между звукоизоляцией и звукоизоляцией, а также о том, работает ли звукоизоляционная пена.

Приступим.

Что вызывает передачу звука в доме?

Важно точно знать, что вызывает передачу звука в доме из комнаты в комнату и с этажа на этаж, прежде чем вы сможете придумать план, как это исправить.

Что ж, есть над чем подумать, но давайте на минутку упростим.

Что вам действительно нужно, так это строительный материал в вашем доме. Есть гипсокартон и стойки, поэтому эти твердые материалы могут передавать звук через них. Звук распространяется из комнаты в комнату, от пола к полу через эти материалы. В любом месте вашего дома, где есть прочное соединение, например, между гипсокартоном и шпильками, звук может проходить через них.

Еще одна проблема в вашем доме заключается в том, что если в ваших стенах есть воздуховоды или водопровод, которые есть почти в каждом доме, то они также могут передавать звук.

Подумайте о своих воздуховодах. Если у вас есть обогреватель, идущий из одной спальни в печь и в другую комнату, тогда эти две комнаты теперь имеют прямое соединение для звука через этот канал.

Итак, имейте в виду, что если ваши регистры подключены, что обычно и есть, то это еще один простой путь для передачи звука из одной комнаты в другую.

Сантехника – это совершенно другой здоровый зверь в вашем доме. К нам приходили домовладельцы и жаловались, потому что, когда они включают воду, они слышат, как трубы изгибаются, двигаются, скрипят и издают всевозможные странные звуки.

Эти странные громкие звуки разносятся по стене, где бы ни была труба. Там, где труба начинается и где она заканчивается, это место, где будет слышен этот шум, а именно ванная, кухня и весь дом.

Наконец, то, чего нет в ваших стенах, также способствует звуку в вашем доме.

Если в ваших стенах нет теплоизоляции, не будет буферизации между комнатами, вокруг труб или воздуховодов. Нет ничего, что могло бы физически помешать проникновению звука на другую сторону, поэтому отсутствие строительного материала, будь то изоляция или фактический звукоизоляционный материал, может вызвать передачу звука.

Далее вам нужно будет узнать разницу между звукоизоляцией и звукоизоляцией для вашего дома.

Звукоизоляция против звукоизоляции

Когда вы говорите о звукоизоляции комнаты, это означает, что она будет непроницаемой для звука.

Звукоизоляция не обладает такой способностью. Например, если вы изолируете стены инъекционной пеной, в некоторых случаях это может помочь снизить передачу звука до 80 процентов. Он не отключит звук полностью, но может его уменьшить.

Если вы хотите звукоизолировать комнату в своем доме или, может быть, весь дом, то для начала вам потребуются акустические звуковые панели, шумоизоляционные пены, звукоизоляционные материалы и шумопоглотители.

Работает ли звукоизоляционная пена для спрея?

Теперь, когда мы смотрим на открытую ячейку как на звукопоглощающую аэрозольную пену, да, она может помочь со звукоизоляцией.

Дело в том, что звукопоглощающая изоляция из распыляемой пены в данном случае не предназначена для этого.Звукопоглощающие свойства утеплителя из распыляемой пены на самом деле являются лишь дополнительным преимуществом материала.

Более толстый и мягкий материал аэрозольной пены с открытыми порами уменьшает звуковые волны, но нет гарантии, насколько сильно. Мы действительно сказали, что это может быть до 80 процентов, но эта сумма не гарантирована, это всего лишь второстепенная выгода.

Пена

создает воздушное уплотнение, которое помогает уменьшить передачу шума, о которой я упоминал ранее, но не может устранить ее полностью. Подумайте, кричите ли вы в подушку.Этот звук становится приглушенным, и в зависимости от плотности подушки влияет на громкость вашего крика. Пена действует точно так же.

Все зависит от ваших ожиданий.

Если вы хотите полностью, на 100 процентов, снизить шум в музыкальной комнате или студии звукозаписи, то одной только распыляемой пены этого не сделать. Вам также понадобятся материалы, специально разработанные для звукоизоляции.

Создание более тихого дома с помощью пенопласта

Если вы не хотите слышать, как в вашем доме упадет булавка, пенопласт определенно поможет снизить шум от лая соседской собаки, проезжающих мимо грузовиков или даже может быть использован для снижения шума, исходящего от комната в комнату.

Это не единственная причина, по которой вы выбираете пену для своего дома, поскольку результаты могут варьироваться от дома к дому в зависимости от факторов, упомянутых выше.

Пенопласт в вашем доме может сделать его более энергоэффективным, комфортным и в большинстве случаев тише. Если вы хотите узнать больше о некоторых других дополнительных преимуществах пенопласта, посетите Учебный центр на нашем веб-сайте.

Если вам больше по душе видео, загляните в Foam University на нашем канале YouTube.

Статьи по теме

Звукоизоляция и звукоизоляция комнаты: в чем разница?

Клиент RetroFoam видит, слышит и ощущает преимущества пенопласта

Звукоизоляция для домов и офисов (типы / ожидания / результаты)

Изоляция труб – Nuwrap Acoustic Pipe Lagging

Описание

Изоляция труб становится все более важной в современном жилом и коммерческом строительстве, поскольку мы ищем более уединение и более тихие жилые помещения.

Thermotec NuWrap 5? Изоляция труб – это эффективное и простое в установке решение для шумоизоляции труб.

Разработан в соответствии с последними строительными нормами Австралии, NuWrap 5? Изоляция труб сочетает в себе высокоэффективную акустическую извитую пену с открытыми порами, ламинированную акустическим барьером NuWave 4-Zero, для создания гибкого, высокоэффективного решения для изоляции труб, которое легко разрезать и установить.

Изоляция труб Nuwrap-5 имеет низкий уровень летучих органических соединений и сертификатов EDP-EM19, поскольку в составе материалов или используемых в процессе производства веществ отсутствуют озоноразрушающие вещества, и соответствует требованиям Green Star.

Также подходит для вентиляторов воздуховодов и вентиляторов, стандартно поставляется с фольгированной облицовкой 4-Zero. NuWrap 5 ™, разработанный в соответствии с последними строительными нормами, доступен в рулонах и в виде предварительно нарезанных «плоских пакетов» для быстрой и легкой установки.

Nuwrap-5 Строительный кодекс Австралии по изоляции труб (BCA) Соответствие:

Nuwrap 5 Акустическая изоляция труб соответствует требованиям BCA.
Недавние акустические испытания также подтвердили, что NuWrap 5 по-прежнему соответствует требованиям BCA для жилых помещений.Раздел F5.6 тома 1 для индивидуальных жилых помещений гласит, что воздуховод или сливная труба должны быть отделены от комнат любого монопольного помещения конструкцией с Rw + Ctr (в воздухе) не менее 40, если в соседнем помещении это жилая комната.

NuWrap 5 превосходит это требование за счет всего одного витка вокруг трубы и потолка из гипсокартона толщиной 10 мм. Никаких дополнительных волокон в потолке не требуется.

Thermotec NuWrap 5 соответствует требованиям всех штатов и территорий и при условии, что он установлен в соответствии с рекомендациями производителей, не требует дополнительного одобрения или сертификации регулирующего органа.

NuWrap 5 производится в Австралии и используется как в Австралии, так и за рубежом.

Изоляция труб Nuwrap-5 Размеры изделия:

Рулон 1,35 м x 3 м. Длина рулона 5 м также доступна по запросу.

Изоляция для труб NuWrap 5 также может поставляться в виде предварительно нарезанного продукта «Flat Pack» по запросу, подробности по электронной почте:

Подходит для труб диаметром от 40 мм до 225 мм, подходящих для большинства фитингов из ПВХ.

Шумоизоляция трубопроводных систем

Источники шума

Трубопроводные системы, установленные для подачи жидкости, отопления и сантехники, а также системы воздуховодов для кондиционирования воздуха могут выступать в качестве проводников акустических колебаний.Эти колебания возникают из-за потока среды в системе, способа подключения системы и насосов, вентиляторов, клапанов и т. Д.

Нормативные акты

Если система, проводящая упомянутые выше акустические колебания, прикреплена непосредственно к стенам или потолку, уровень шума может увеличиться, поскольку конструкция здания действует как усилитель. Строительные нормы и правила устанавливают максимально допустимый уровень передаваемого шума от трубопроводных систем (см. DIN 4109). В настоящее время этот остаточный клапан составляет 35 дБ (A). Ожидается, что в будущем регулирование снизит этот уровень.

Шумоизоляция трубными хомутами

Чтобы уменьшить передачу акустических колебаний трубопровода на конструкцию здания, между трубами и всеми точками крепления опоры
должен быть помещен слой материала, поглощающего акустические колебания. Важно, чтобы точка крепления опоры в строительной конструкции никогда не контактировала напрямую с трубопроводами. Самый маленький прямой контакт будет действовать как мост, несущий звук. Следовательно, материал, поглощающий акустические колебания, должен быть специально разработан для каждой опоры трубного зажима.

Повышение уровня шумоизоляции

В качестве материала, поглощающего акустические колебания, в нашей продукции используются резиновые профили. Поскольку резина эластична, передача акустических колебаний значительно снижается. Форма резинового профиля специально разработана для каждого зажима, чтобы исключить контакт между трубой и зажимом. Мы также уделили значительное внимание поперечному сечению резинового профиля, добавив канавки, которые максимально поглощают акустические колебания.

Качество резиновой футеровки

Резиновая футеровка должна быть прочной и способной сохранять свои эластичные качества, чтобы адекватно поглощать акустические колебания в течение продолжительного периода времени. После консультаций со специалистами по технологии производства резины мы установили стандарты производительности для оптимизации сопротивления старению. Резиновые профили, которые мы используем, регулярно проходят испытания на соответствие этим стандартам качества независимыми специализированными испытательными институтами.

Сертификат испытаний

Снижение передачи шума за счет использования наших трубных хомутов с резиновым покрытием, испытанных независимыми институтами в соответствии с требованиями DIN 4109.Используемый метод испытаний описан в стандарте DIN 52 218 для измерения снижения шума резиновых футеровок.
Оригинальные сертификаты испытаний доступны по запросу.

Обратите внимание, что зарегистрированное ОСТАТОЧНОЕ ЗНАЧЕНИЕ передачи шума получено с помощью метода испытаний и измерения DIN 52 218 при 3 барах.

Температурные характеристики резины

Каучук

EPDM (черный и зеленый) был разработан для непрерывного диапазона рабочих температур от минус 58 ° F до плюс 200 ° F.Для пиковой ситуации это может быть плюс 250 ° F. Для паровых труб доступен специальный профиль из силиконовой резины (красный), обеспечивающий рабочую температуру 390 ° F, непрерывную и пиковую до 420 ° F.

Изоляция труб | Материал изоляции труб – изоляция MLV из Китая

MLV – наиболее часто используемый материал для изоляции труб. Винил с массовой загрузкой (MLV) – звукоизоляционный материал, обладающий высокой плотностью и хорошей гибкостью. Эти функции важны для снижения шума и вибрации.Это лист с массовой загрузкой, который можно подвешивать или укладывать для различных целей.

Для лучшей изоляции труб можно сначала обернуть трубу звукопоглощающим материалом, а затем использовать MLV для восстановления. Поглощение звука в большой степени зависит от знания длин звуковых волн и манипулирования ими. Например, средняя-высокая частота (например, 500 Гц или более) имеет длину волны более 68 см. Чтобы поглотить эту длину волны акустической ватой, требуется минимальная глубина поглотителя в четверть длины волны.В этом примере требуется глубина 17 см для ослабления частоты выше 500 Гц.

Винил с массовой загрузкой впервые был разработан как нетоксичная альтернатива свинцовой футеровке в качестве шумоизоляционного материала в промышленных условиях. Теперь его используют в десятках применений, например, в качестве изоляционного материала для труб. Изолированная труба из ПВХ востребована во многих зданиях.

Массовый винил можно использовать в изоляции труб в качестве мягкого пакета для покрытия шумных труб и труб HVAC.Вялость просто означает, что он отсоединен от трубы или воздуховода и свободно прикреплен к деталям. Толщина изоляции трубы составляет около 3 мм. Результатом герметизации труб и труб является уменьшение утечки шума и увеличение общих потерь при передаче шума.

В дополнение к изоляции труб из ПВХ и изоляции водопроводных труб, следующий список является одним из лучших и наиболее часто используемых методов использования MLV.

1. Создайте шумозащитный экран или экран вокруг шумной машины
2.Добавьте слой звуковых искажений к подвесному потолку
3. Превратите посудомоечную машину в невидимую стиральную машину
4. Блокируйте дорожный шум и вибрацию автомобиля
5. Устраните утечки шума возле дверей и окон в домашнем кинотеатре
6. Улучшите звук, увеличьте автомобиль бас

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
