В системах вентиляции проблема избыточного шума встречается довольно часто. К сожалению, из-за не достаточно совершенных методик акустического расчета и заведомо неполных или несоответствующих действительности данных по подбираемому оборудованию, после завершения монтажа пригодится констатировать факт, что в помещении слишком шумно.

Тонкие стенки воздуховодов, а также соответствующего шумоглушащего оборудования вибрируют, распространяя шум. Характер такого шума сильно зависит от скоростей потока воздуха, от формы и площади сечения воздуховодов, а также от наличия сужений и углов поворота воздуховодов.

Не спасают акустические потолки: в них достаточно много щелей и монтажных отверстий; а иногда не достаточно эффективны также сами перекрытия и стены.

В подобных случаях для подбора технического решения рекомендуется проведение акустического замера, в результате которого будут оценены вероятные источники шума и достоверно установлены превышения эквивалентного уровня звука в дБА и уровней звукового давления в дБ в спектре частот 31.

5, 63, 125, 250, 500, 1000, 2000, 4000, 8000 Гц.

Далее предложен акустический материал или комплекс акустических материалов для эффективного решения задачи.

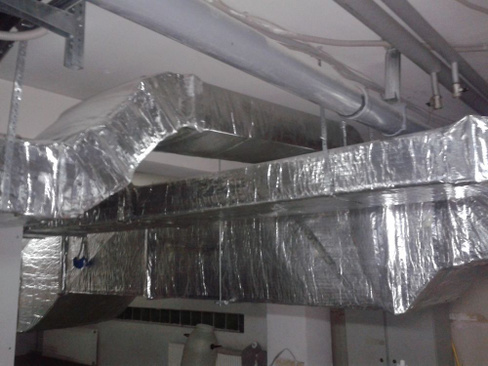

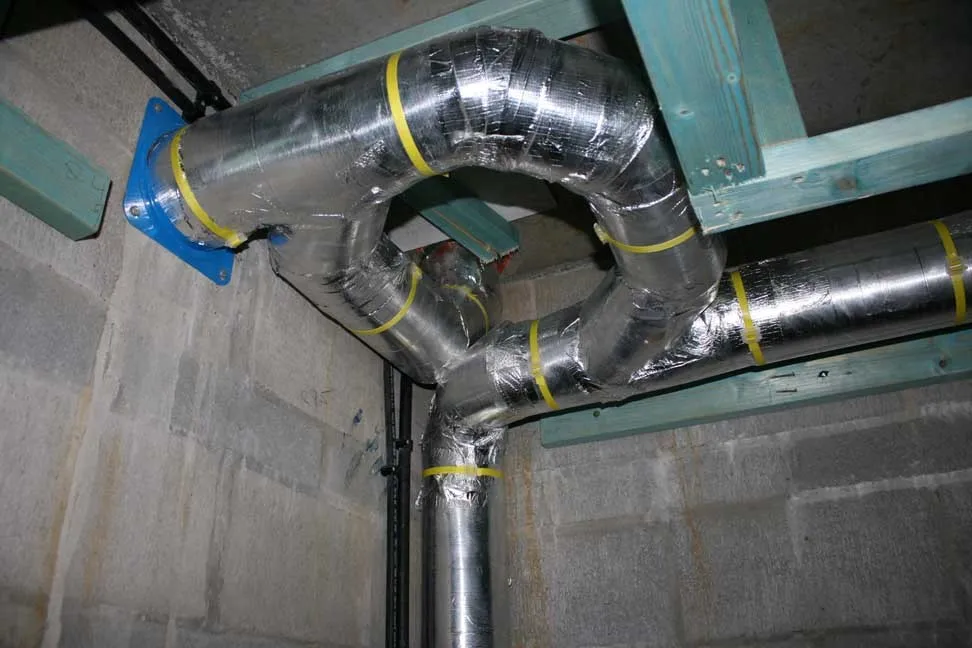

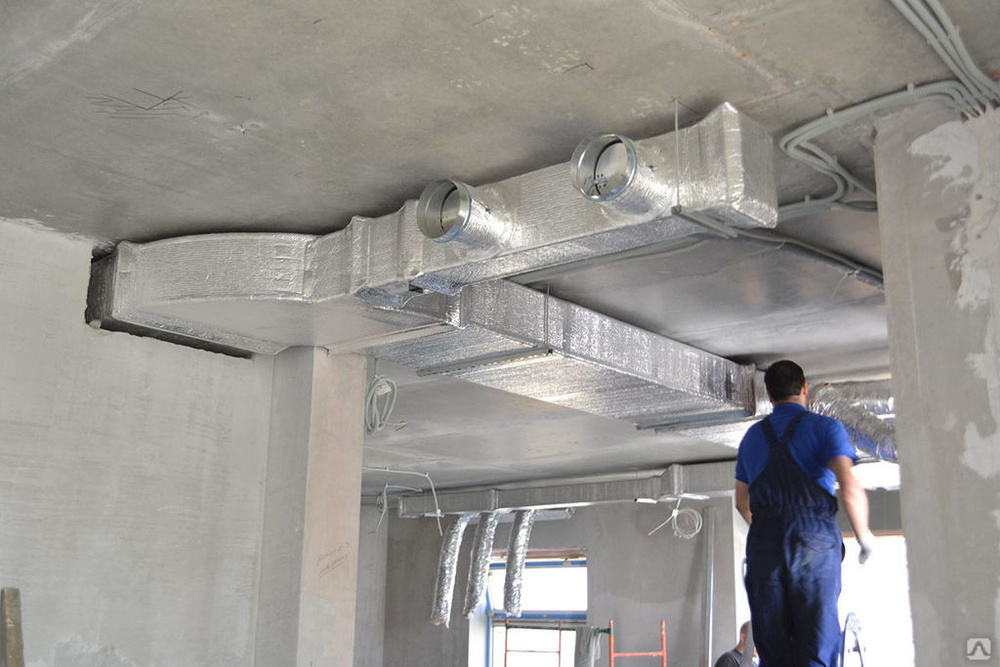

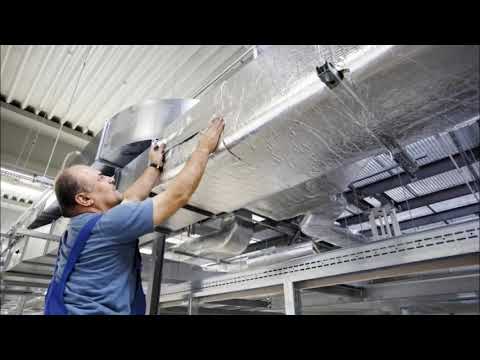

Наиболее частым решением проблемы на практике является оклейка воздуховода и агрегатов звукоизолирующим демпфирующим материалом K-FONIK ST GK 072 (12 мм).

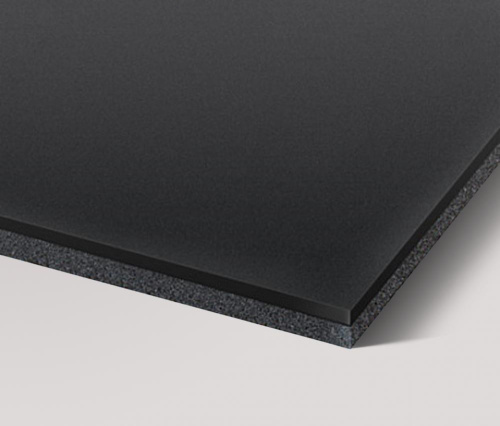

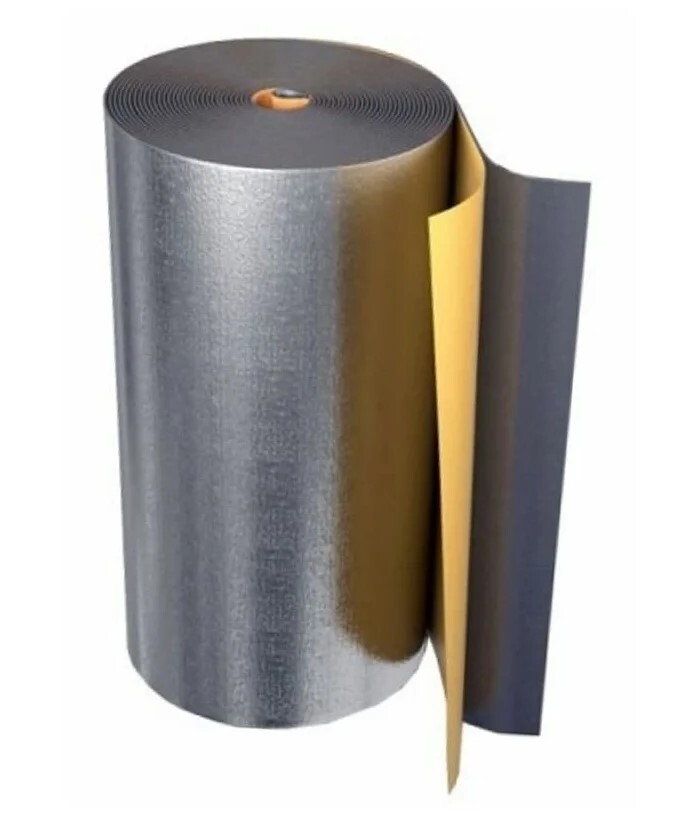

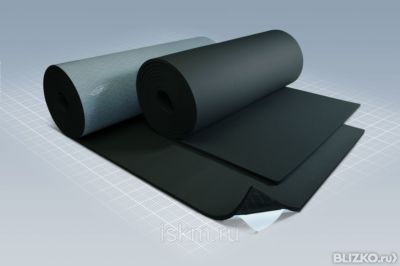

Материал K-FONIK ST GK хорошо клеится на металлические поверхности клеем К-414, либо оборачивается и механически крепится внахлёст. В результате образуется изолирующий кокон. По результатам исследований НИИ Строительной Физики РААСН эффективность одного слоя шумоизоляции K-FONIK ST GK 072 составляет от 7 до 15 дБА, в зависимости от спектра шума.

Подбор звукоизоляции

Если известен уровень звукового давления воздушного шума по октавным полосам, а так же сечение воздуховода, можно подобрать материал для звукоизоляции, согласно его эффективности.
Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»

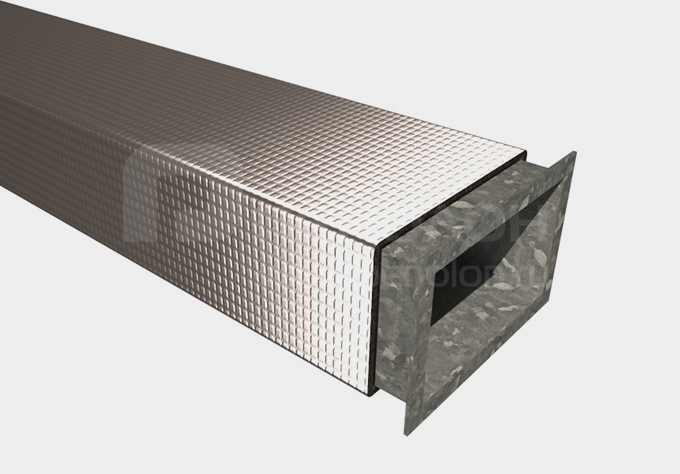

Облицовка снаружи

 Уровни звукового давления, дБ, в октавных полосах частот, Гц
Эффективность установки
покрытия K-FONIK ST GK 072 (12 мм)
по УЗД дБ
631252505001000200040008000Гц
Круглый воздуховод д 200 мм
787513192328дБ
Прямоугольный 200 х 100 мм
77915141186дБ
Прямоугольный 500 х 250 мм
5861013121011дБ

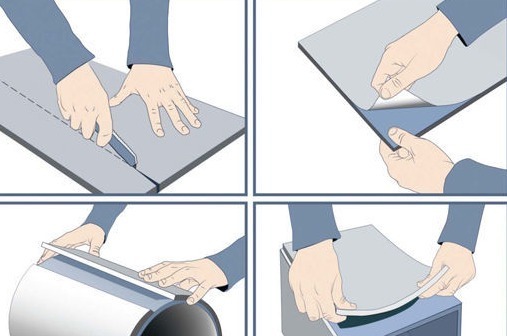

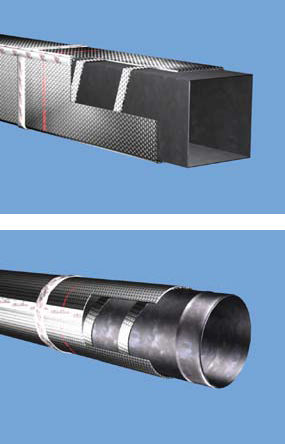

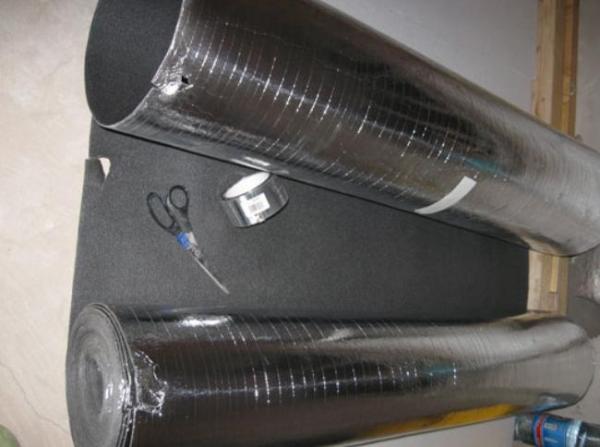

Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой.

Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вентсистемы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK OPEN CELL (25 мм).

В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.

Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования».

Облицовка изнутри

Материал воздуховода, ммТолщина слоя ЗПМ, ммСреднегеометрические частоты
октавных полос, Гц
63125250
500
1000200040008000
12345678910
Облицованный канал в круглой трубе диаметром 200 мм
12345678910
1. K-FONIK ST B20 AD20222417122319
2. K-FONIK PU B20 AD20121513423230
3. K-FONIK OPEN CELL253651010182426
4. K-FONIK FIBER AD103357131717

Если эффективности конструкции недостаточно, рекомендуем рассмотреть многослойные системы из звукоизолирующих и звукопоглощающих материалов, рассмотренные в разделе «Шумоизоляция промышленных трубопроводов».

При увеличении сечения воздуховода, эффективность «облицовки канала» уменьшается.
При акустических расчетах, пользуются так же понятием Уровня Звуковой Мощности, которые при необходимости пересчитываются в Уровни Звукового Давления.
Для снижения уровня звуковой мощности в поворотах, при облицовки вссей внутренней поверхности канала, следует руководствоваться данными

*. «Звукоизоляция и звукопоглощение» Учебное пособие. Москва АСТ Астель 2004 г. Глава 19

Место облицовки и
ширина поворота
D, мм
Снижение уровней звуковой мощности, дБ, при среднегеометрических
частотах октавных полос, Гц
631252505001000200040008000
До поворота при D:
12500015868
250001586811
5000158681111
100015868111111
После поворота при D:
12500016111010
250001611101010
50001
6
1110101010
100016111010101010
2000611101010101010
До и после поворота при D:
12500016121416
250001612141618
5000161214161820
100016121416181818
Примечание. Данные справедливы, если длина облицованного участка составляет не менее 2D, а толщина облицовки равно 10% ширины D. Для облицовок меньшей толщины длину облицованного участка следует пропорционально увеличивать.

От схемы облицовки каналов, зависит эффективность шумоглушения, особенно для сечений воздуховодов, со сторонами более 1000 мм.

Форма проходного
сечения
Диаметр или ширина
трубопровода, мм
Частоты октавных полос, Гц
63125250500≥1000
Круглая75-2000,10,10,150,150,3
200-4000,060,10,10,150,2
400-8000,030,060,060,10,15
800-16000,030,030,030,060,06
Прямоугольная75-2000,60,60,450,30,3
200-4000,60,60,450,30,2
400-8000,60,60,30,150,15
800-16000,450,30,150,10,06
Схема облицовкиРазмер h, мΔLp, дБ, при среднегеометрических частотах октавных полос, Гц
631252505001000200040008000
411,5233,53,53,53,5
21,52,533333
41,52,533 3333
213,53,53,53,53,53,53,5
4-82,53,53,53,53,53,53,53,5
235555555
4-845555555
11,53577777
236777777

Звукоизоляция вентиляции – труб, воздуховодов

К нам обратился владелец квартиры на последнем этаже жилого дома с жалобой на постоянный гул от системы вентиляции. Для оценки ситуации были проведены натурные измерения шума в техническом помещении над квартирой и в самой квартире при включенных (как по отдельности, так и вместе) и отключенных блоках.

Сопоставление результатов измерений с нормативными требованиями показало превышение предельно допустимых уровней шума в ночное время суток от 4 до 9 дБА, вследствие чего шум явно прослушивается в квартире, доставляя дискомфорт.

Результат измерения шума в октавных полосах (одна из комнат)

При измерениях уровень шума от вентустановок на техэтаже не превышал 66 дБА, уровень шума в квартире – 36 дБА. Такая небольшая разница уровня шума 66-36=30 дБА в помещениях, разделенных монолитной плитой перекрытия с изолирующей способностью более 52 дБА, однозначно указывает на вибрационную природу шума и его структурную передачу по всему дому. Эти выводы подтвердились и тем, что превышение шума фиксировалось не только в комнатах, непосредственно расположенных под блоками вентиляции, но и в отдаленных частях немаленькой квартиры площадью ≈300 м2.

Источники вибрации – блоки вентиляции и воздуховоды, установленные на техэтаже, а повышенный шум в квартире, очевидно, вызван отсутствующей виброразвязкой системы со зданием:

Блоки системы вентиляции установлены без использования виброизолирующих опор

Звукоизоляция вентиляционных воздуховодов отсутствует: шпильки передают вибрацию на здание

Клиенту мы предложили два варианта решения проблемы: звукоизоляция вентиляции непосредственно в техническом помещении или шумоизоляция потолка в квартире + формирование виброизолирующего шва, отделяющего внутренние перегородки от шумящего перекрытия:

Шумоизоляциия вентиляции в квартире возможна без каких-либо согласований с управляющей компанией или ТСЖ

Забегая вперед, удалось выполнить звукоизоляцию вентиляции на техэтаже – это самый выгодный и действенный способ устранения шума.

Шумоизоляция вентиляции

Для снижения уровней проникающего шума в квартиру необходимо осуществлять виброизоляцию в местах контакта источников шума и присоединенных к ним коммуникаций (труб, воздуховодов) с конструкциями здания:

Пример необходимой виброизоляции для вентиляции на техэтаже

Пружинные виброопоры для виброизоляции блоков вентиляции

Шумоизоляция вентиляции в местах контакта с перекрытием заключается в установке блоков системы на виброопоры.

Результаты измерений показали, что именно блоки являются основными источниками шума и вибрации, далее передающихся по воздуховодам, кронштейнам и иным коммуникациям.

В процессе работ вентиляционные установки отсоединяются и поднимаются домкратами, далее сваривается рама-основание, под которую устанавливаются пружинные пружинные виброизоляторы. Конкретная модель и количество виброизолирующих опор подбираются исходя из массы и рабочей частоты оборудования.

Сварка рамы и установка пружинных виброизоляторов

Демпфирующие материалы для снижения вибрации

Альтернативным вариантом виброизоляции блоков вентиляции может служить виброизоляционные материалы SYLOMER или VIBRAFOAM, уложенные под установки. Толщина полиуретана должна быть не менее 25 мм, а его плотность выбирается исходя из массы системы.

Дополнительная виброизоляция под одной из вентиляционных установок

Звукоизоляция воздуховодов вентиляции

Потоки воздуха внутри воздуховодов также являются источниками шума. Поэтому все коммуникации и оборудование, подвешенное на шпильках к потолку, необходимо перевесить на специальные виброподвесы Vibrofix BOX. Из металлических штанг болгаркой вырезается кусок и на его место накручивается виброподвес:

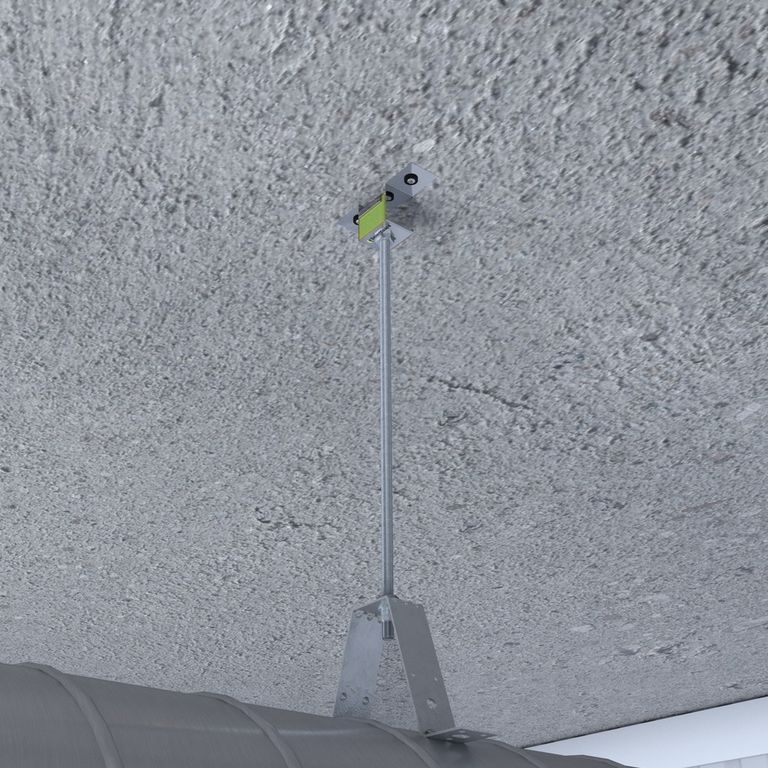

Монтаж антивибрационных креплений для виброизоляции воздуховодов вентиляции

Тип упругого элемента виброподвеса подбирается по месту, исходя из фактической нагрузки в соответствии с таблицей нагрузок. В случае сильной деформации упругих элементов необходимо увеличить частоту подвесов на единицу длины (повесив дополнительные шпильки), или выбрать более плотную марку виброизолятора в подвесе (фактическую нагрузку в точке крепления можно уточнить ручным динамометром).

Звукоизоляция труб вентиляции

В местах сквозного прохода труб и воздуховодом через стены и перекрытия их необходимо гильзировать упругим материалом (сами воздуховоды должны быть обвернуты материалом K-FONIK ST GK AD 072 по длине прохождения через ограждение. Само ограждение должно быть расшито по периметру воздуховода, пространство вокруг воздуховодом – заполнено упругим пористо-волокнистым материалом). Предлагаемая схема звукоизоляции труб вентиляции показана на схеме:

Принципиальная схема гильзирования прохода труб вентиляции через ограждающие конструкции

Несмотря на эффективность описанных действий по виброизоляции вентиляционных агрегатов процедура эта не всегда возможна. Во-первых, требуется согласование со стороны управляющей компании, ТСЖ или жилищника на балансе которых находится оборудование. Необходим допуск в помещение и разрешение на работы, которые не всегда предоставляются. Тут все зависит от адекватности конкретных должностных лиц.

Во-вторых, когда вентустановки уже собраны и функционируют мы имеем помещение с клубком из переплетенных блоков и воздуховодов. Естественно есть труднодоступные места и есть участки до которых просто физически невозможно добраться без полного демонтажа оборудования.

Шумоизоляция вентиляции со стороны квартиры

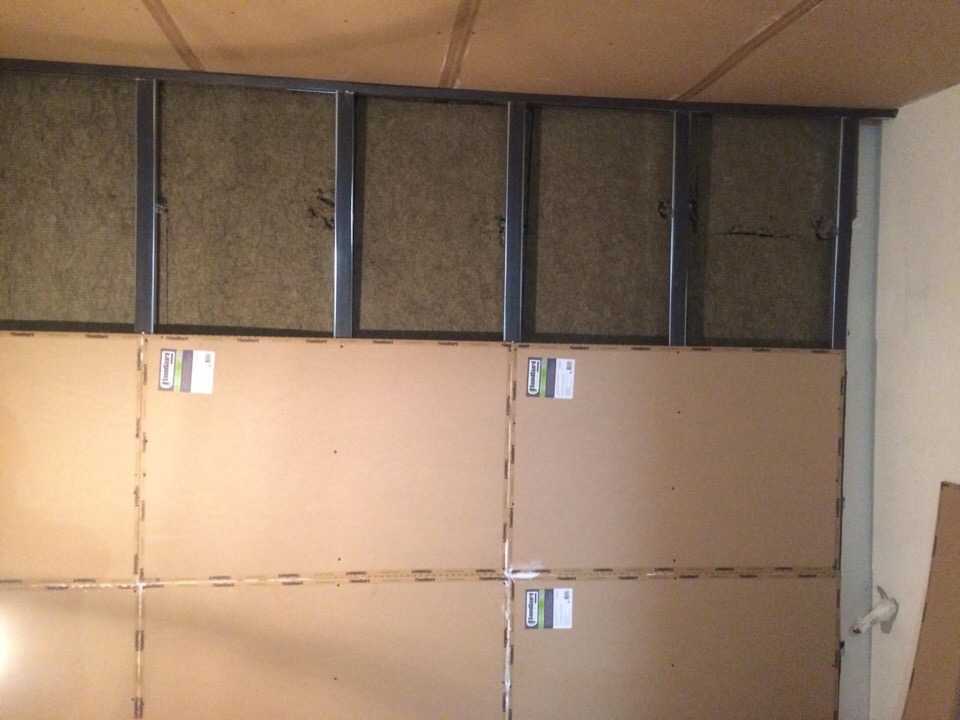

Когда звукоизоляция самой вентиляции невозможна решением будет монтаж звукоизоляции со стороны квартиры (с примерами наших работ можно ознакомиться по ссылке). Устранение шума от вентустановок в квартире не обязательно потребует полномасштабных действий: например, в рассматриваемой квартире несущие уличные стены и пол вибрации не проводили и для достижения тишины была необходима звукоизоляция потолков и виброизоляция шва между возведенными перегородками и перекрытием:

Принципиальная схема деформационного шва для обесшумливания перегородок

Внутри квартиры монтажные работы не требуют согласований, поэтому у собственника жилья всегда есть резервный вариант шумоизоляции от любой инженерии дома!

PS: Сделать представителей дома более сговорчивыми позволяют проведенные замеры шума в квартире заказчика с представлением результата в форме отчета. Если превышение зафиксировано, можно грозить судом, который в любом случае постановит привести уровень шума от вентиляции в квартире к установленным значениям СП, в противном случае организацию будут регулярно штрафовать.

Такой аргументации, в целом, достаточно для принятия неизбежности мероприятий по шумозащите, которые рано или поздно выполнить придется в любом случае! Так не лучше ли для управляющей компании, чтобы работы были сделаны без суда, другими людьми и на деньги жильца?

Устройство звукоизоляции воздуховодов

Содержание:

  • 1 Покрытие внутренней части воздухоотвода
  • 2 Заужение отверстия выхода воздуха
  • 3 Как снизить шум принудительной вентиляции?
  • 4 Использование глушителей шума

Все человечество живет в океане волн. Вы не задумывались об этом? А ведь это действительно так и шумоизоляция воздуховодов очень важна. Просто множество волн наш организм либо просто не умеет различать, либо научился их игнорировать. Исключение составляют только световые и звуковые волны определенного спектра. Вот бы еще научиться не реагировать на различные шумы. Но звуковые волны наш слух не может дифференцировать и реагировать на них избирательно.

Эффективная шумоизоляция воздуховодов.

Примером тому служат звуковые волны, распространяющиеся в системах вентиляции. Шум от движения воздуха, вибрации вентиляторов, слегка приглушенные голоса соседей — все это передается по каналам воздуховода и периодически нарушает наш уют и довольно сильно действует на нервную систему. Избежать этого можно, если при строительстве домов учитывать все нюансы распространения упругих волн (звуковые волны являются упругими).

Возможно, в будущем все будет именно так, но в настоящее время шумоизоляция воздуховодов остается личной заботой жильцов. Справиться с избыточным шумом в недрах воздуховодов может каждый человек, но для этого необходимы знания о распространении звуков. Звуковые волны отталкиваются от плотной поверхности. И чем жестче эта поверхность, тем лучше отталкивание волн.

Отсюда напрашивается вывод: поверхность воздуховодов должна быть пористой. В идеале эту тонкость хорошо было бы учесть еще при строительстве дома и сделать на внутренней поверхности воздуховода напыление. Такая шумоизоляция внутренних воздуховодов была бы идеальной. Но в этом случае вы получили бы другую проблему: любой пористый материал впитывает в себя запахи и является хорошим местом для развития микробов.

Покрытие внутренней части воздухоотвода

Устройство узла воздуховода.

Устранить запахи и вести постоянную борьбу с болезнетворной средой или паразитами стало бы в несколько раз сложнее. А вот покрытие внутренней части воздуховода тонким резиновым слоем могло бы в корне изменить эту ситуацию. Сделать это в многоэтажных домах невероятно сложно, так как резиновую полосу практически невозможно закрепить к стенке воздуховода по всей длине. В частных строениях этот вопрос легко разрешим. Достаточно лишь вырезать подходящие по ширине полосы резины и проклеить ими воздуховод, плотно прижимая их к стенкам с помощью резинового валика. Как вы уже догадались, для этой операции вам потребуется:

  • мягкая резина;
  • клей, обладающий высокой степенью склеивания, или силикон;
  • резиновый валик с длинной ручкой.

Прорезиненная поверхность в десятки раз увеличит поглощение звуковых волн и уменьшит шум в недрах воздуховода.

Звукоизоляция в высотном доме с помощью резинового покрытия воздуховода не представляется возможной. Но уменьшить шум реально. Один из вариантов — организовать шумоизоляцию стенки, находящейся вблизи воздуховода и сделать размер вентиляционного окна несколько меньше.

Схема устройства воздуховода.

За счет изменения сечения воздушного канала вы в значительной степени ускорите движение воздуха. А это значит, что звуковая волна будет самопроизвольно гаситься в ламинарном потоке воздуха.

А для звукоизоляции прилегающей стены используются любые многослойные материалы. Особенно хорошо использовать для этого материалы пористые (например, тонкий слой минваты).

Шум возникает при турбулентном движении воздуха (это когда при перемещении воздушного потока происходит перемешивание слоев воздуха внутри воздуховодов). Избежать этого позволяет гладкость стенок внутри воздуховодов и постоянное сечение. Воздушный поток не испытывает преград на своем пути и шум значительно уменьшается. Увы, произвести внутренний ремонт воздуховодов не представляется возможным, поэтому такой вариант шумоизоляции тоже рассматривать не будем.

Вернуться к оглавлению

Заужение отверстия выхода воздуха

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Есть один интересный совет от печников. Они-то точно понимают в движении воздушных потоков, поэтому испробовать метод на практике стоит. Для увеличения самопроизвольной тяги внутри воздуховодов можно заузить отверстие, в конечной точке. Произойдет следующее: скорость воздушного потока внутри вентиляционной шахты значительно увеличится, причем он будет значительно быстрее именно в центральной части воздуховода. Проще говоря, воздух будет двигаться практически без контакта со стенками и не вызывать дополнительные звуковые волны. Для настоящей шумоизоляции этого мало, но уровень шума понизится.

Вернуться к оглавлению

Как снизить шум принудительной вентиляции?

Главный источник шума — это использование принудительной вентиляции (вентиляторов). 1-ый фактор — это шум от работы электромотора названного устройства. Уменьшить его не получится, поэтому при покупке вентилятора необходимо обратить внимание на уровень шумового фона, создаваемого им.

Схема снижения шума кожухами: 1 — электромотор; 2 — турбокомпрессор; 3 — акустически защищенные всасывающий и выпускной воздуховоды; 4 — защитная сетка.

В техническом паспорте этот параметр должен указываться. 2-ой момент — это шум от создаваемой крыльчаткой и электромотором вибрации. А вот этого избежать можно. Достаточно при монтаже под опору вентилятора подложить звукопоглощающие подушки. Обычно они продаются в наборе с самим вентилятором.

Но если таковых не окажется, то воспользоваться можно обычным куском резины. Такой своеобразный амортизатор уменьшит появление звуковых волн от вибрации. Ну а третий фактор связан с уже упомянутой ранее турбулентностью. Устанавливаемые всеми жильцами вентиляторы создают воздушный поток различной скорости. От этого и происходит смешивание потоков, которое сопровождается очень большим шумом. Выход из этого положения только один: воздуховод может быть дооборудован вентиляторами с одинаковыми техническими параметрами. Только так воздуховод получит равномерный поток воздуха, не обладающий дополнительным шумовым фоном.

Вернуться к оглавлению

Использование глушителей шума

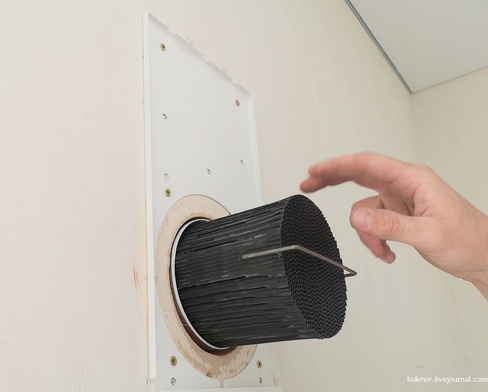

В настоящее время существуют специальные шумоглушители, которые встраиваются внутри воздуховодов. Конструкции этих устройств могут быть различными, но принцип действия практически всегда одинаков: создание препятствий на пути распространения звуковой волны. Изоляции шумоглушители не сделают, но уменьшат ее в несколько раз. Производители декларируют эти устройства как лучший элемент звукоизоляции, хотя это небольшая рекламная хитрость.

Эффективности глушителей шума с пластинами толщиной 100 и 200 мм.

На самом деле шумоглушители лишь уменьшают мощность звуковой волны, а вместе с ней и скорость воздушного потока внутри воздуховодов. Различают трубчатые, пластинчатые, канальные, камерные и экранные глушители. С точки зрения физики, наиболее надежным следовало бы считать пластинчатые шумоглушители, так как звукоизоляция обеспечивается ими наиболее просто: при воздействии на пластины звуковой волны, пластины начинаю вибрировать с той же частотой. Создается встречная волна той же амплитуды.

В результате наложения волн происходит их взаимное исключение. Все отлично, но только в том случае, когда устройство не подвержено воздействию агрессивной среды. Любая же пыль или избыточна влажность приведут к изменению толщины пластин, поэтому на звуковые волны они будут издавать ответные волны иной частоты. Уровень шума от этого только увеличится.

Камерные шумоглушители напоминают глушители для огнестрельного оружия: звуковая волна, проходя через камеры устройства, многократно отражается от стенок камер, которые покрыты материалами для поглощения шума. В ходе этого процесса звуковая волна в значительной мере ослабевает и на выходе из камеры имеет совсем незначительную мощность. Абсолютная шумоизоляция не получится, но комфорт в вашем жилище будет обеспечен.

http://1poclimaty.ru/youtu.be/1uIUr9RrvEM

Любой вид шумоглушителей понижает уровень шума при его правильном монтаже в воздуховод.

Комбинация различных методов звукоизоляции должна свести уровень шума от воздуховодов до минимума, хотя обеспечить ее на 100% у вас все равно не получится. А если задуматься, вам ведь совсем не хочется жить, будто в аквариуме, изолировав себя от всех проявлений мира. Достаточно ведь свести уровень шума до нормальных параметров. Любой из описанных способов звукоизоляции поможет вам сделать это.

Звукоизоляция воздуховодов вентиляции

Главная » Блог » Звукоизоляция воздуховодов вентиляции


Шумоизоляция венткамеры, звукоизоляционные материалы для вентиляционных камер

21.08.2018

Звукоизоляция вентиляционных систем разделена на следующие части:

  • Звукоизоляция венткамер
  • Звукоизоляция воздуховодов
  • Звукоизоляция вентиляционного оборудования, размещенного вне здания (вентустановки, вентиляторы. )

Шумоизоляция венткамер

Размещение вентиляционного приточно-вытяжного оборудования расположенного в непосредственной близости с рабочими помещениями, не является редкостью. Также для увеличения полезных площадей нередко часть оборудования группируют друг с другом, освобождая новое пространство. Работы по шумоизоляции венткамер принесут значительный эффект при выполнении следующих действий…

Улучшение звукоизоляции

Увеличение звукоизоляционной способности, путем установки звукоизоляционных конструкций к имеющимся стенам по всему периметру распространения нежелательного шума. Предпочтительно размещение с наружной части помещения к уже имеющимся стенам. Наличие акустических щелей и проемов не допускается. Высокая масса звукоизоляционной системы, один из главных факторов влияющих на достижение высоких показателей звукоизоляции. Часто предлагаемые, конструкции обшитые гипсокартоном и заполненные ватой дадут едва заметный результат. Уровень звукоизоляции входной группы должен быть не ниже звукоизоляции основной части ограждающей конструкции. Эта задача решается благодаря установке двух дверей с расстоянием между ними не менее 20 см. В качестве основной двери мы применяем противопожарные двери, обладающие высокой массой и герметичным притвором. Рекомендуем заказывать дверь, имеющую толщину металлического листа не менее 2 мм.

Улучшение звукопоглощения

Увеличить звукопоглощающие свойства внутренних частей комнаты, путем нанесения звукопоглощающей облицовки, закрытой звукопроницаемой тканью, для исключения высыпания частиц материала. Использование звукопоглощения внутри камеры значительно снижает эффект  наложения отраженных волн на волны излучаемые оборудованием. В спектре высоких и средних частот продуктивность звукопоглощения обратно пропорционально размеру камеры. Чем меньше объем комнаты, тем более заметен результат.

Виброизоляция

Исключить передачу вибрации от оборудования на жесткие элементы камеры. Данная задача решается благодаря использованию оптимальных виброизоляционных матов или опор, подобранных на основании частоты вращения вентиляторов и массы оборудования.

Шумоизоляция воздуховодов

Звукоизоляция воздуховодов в зависимости от скорости потока воздуха, геометрии и размера труб может осуществляться установкой шумоглушителей и/или облицовкой вентиляционной трубы тяжелыми, высокоплотными звукоизоляционными мембранами с подложкой из демпферного материала низкой плотности.

Монтируемые шумоглушители подбираются индивидуально и могут отличаться своей длиной, типом (трубчатый, пластинчатый и камерный) и другими факторами. Благодаря наличию звукопоглощающих материалов в своем составе звук, проходящий по глушителю, снижается. Присутствие отчетливого шума вентилятора, излучаемого воздуховодом может потребовать изготовление не типового глушителя, с внутренней облицовкой более плотными и толстыми звукопоглощающими материалами. Выбор места установки глушителя индивидуален.

Облицовка труб как мягкими так и тяжелыми материалами необходимо осуществлять по всей площади воздуховода, излучаемого шум. Изоляция только части периметра нецелесообразна, т. к. это заведомо приведет к низкому результату. Мягкий демпферный материал монтируется стык в стык, звукоизоляционная мембрана в нахлест на 4-5 см. В местах прохождения труб через стены обязательно исключить контакт трубы со стеной, имеющуюся щель заполнить звукопоглощающим материалом высокой плотности и при монтаже мембраны на данном участке вывести нахлест с воздуховода на стену. При нанесении облицовочных слоев потребуется особое внимание уделить местам сужения, изгибам и другим нелинейным участкам системы. Часто эти участки требуют двойного чередующегося слоя вышеуказанных материалов. Шумоизоляцию воздуховодов, размещенных в местах попадания открытых солнечных лучей, осуществлять исключительно с применением защитных фольгированных покрытий. При высоком потоке воздуха в трубе возможна передача структурного шума на потолок через шпильку и траверс, являющимися крепежными элементами для воздуховодов. Здесь необходимо разорвать жесткую связь, расположив траверс под ранее изолированной трубой, или, в случае если данный способ покажется трудозатратным, установить виброшайбы в местах соединения траверса и шпильки.

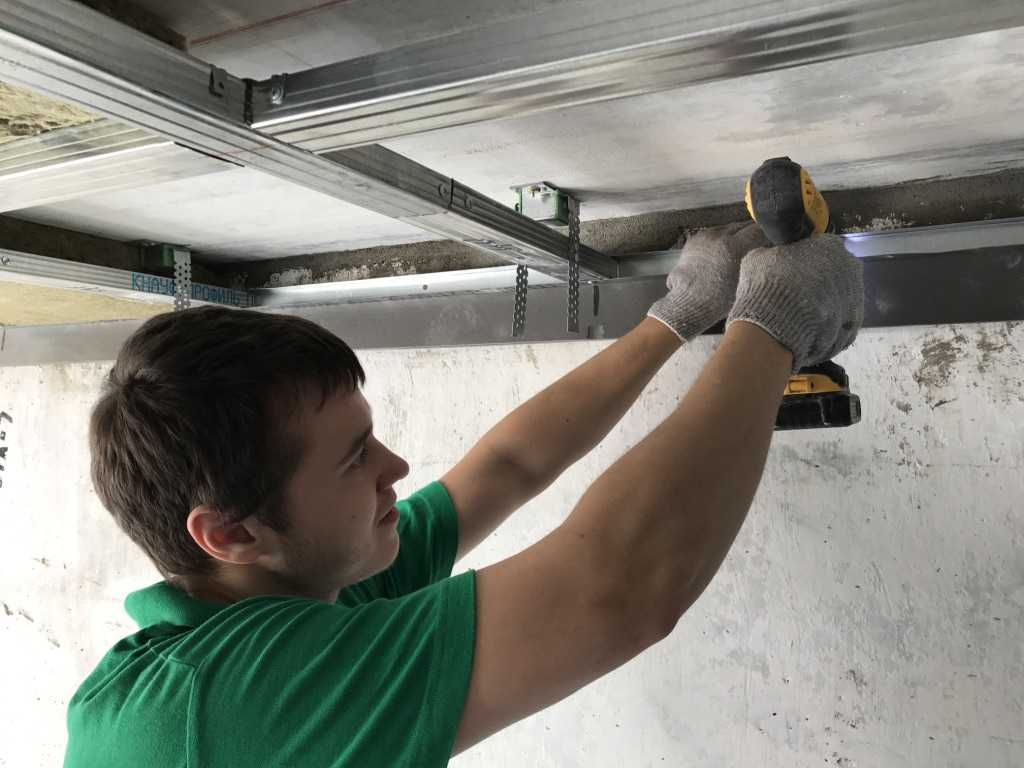

Звукоизоляция воздуховодов путем создания звукоизоляционного потолка потребует больших финансовых и трудовых затрат при получении меньшей эффективности. При выборе действий, направленных на борьбу с шумом, необходимо помнить о том, что наиболее эффективной борьбой является борьба непосредственно с источником шума.

В качестве альтернативы использования эластичных материалов допускается создание звукоизоляционного короба вокруг источника из тяжелых плотных строительных плит, таких как ГВЛ или Knauf-суперпол, заполненного звукопоглощающими материалами плотностью 40-60 кг/м3. Подобный вариант также более затратен, но его применение в случае необходимости частого доступа к агрегатам, фильтрам, системам управления является оправданным.

Шумоизоляция внешнего оборудования

Звукоизоляция вентиляционного оборудования, размещенного вне здания (вентустановки, вентиляторы), проводят в два этапа: борьба с шумом, распространяющимся по жестким контактам (структурный шум) и с шумом распространяющимся в воздушной среде (воздушный шум).

Работы, направленные на исключение передачи структурным путем, решаются установкой оборудования на индивидуально подобранные виброопоры. После выполнения данных работ вновь проводятся акустические замеры, призванные определить уровни звукового давления непосредственно от агрегатов, без косвенных источников, излучавших шум ранее, на основании которых и выбираются методы борьбы с воздушным шумом. При должном подходе к шумоизоляции шаги по борьбе с вибрацией предпринимаются до установки оборудования. Так для массивных машин, при достаточных объективных характеристиках, подготавливают плавающий фундамент, размещенный на эластичной подушке, исключающей вибрацию.

На пути распространения шума устанавливаются акустические экраны, выполненные из звукопоглощающего и звукоизоляционного материалов. Для улучшения шумозащитных характеристик сторону экрана, направленную к источнику дополнительно снабжают перфорацией. Снижение уровня шума от источника при применении акустического экрана происходит благодаря образованию области акустической тени, расположенной за экраном. Расчеты типа экрана, материалов, используемых для его создания, а также его размеров производятся индивидуально на основании уровней и частот звука, удаленности размещения экрана и точек контрольных измерений звука, требований по снижению и других факторов.

При проведении акустического расчета в случае недостаточной эффективности акустического экрана применяют звукоизоляционные укрытия, закрывающие оборудование со всех сторон. Конструкция укрытий схожа конструкции экранов. Для циркуляции воздуха на пути его следования внутри или снаружи укрытия (в проемах воздухообмена) размещают элементы глушения, не препятствующие перемещению воздушных масс, но поглощающие звук.

Устройство звукоизоляции воздуховодов

Комментариев:

Рейтинг: 85

Все человечество живет в океане волн. Вы не задумывались об этом? А ведь это действительно так и шумоизоляция воздуховодов очень важна. Просто множество волн наш организм либо просто не умеет различать, либо научился их игнорировать. Исключение составляют только световые и звуковые волны определенного спектра. Вот бы еще научиться не реагировать на различные шумы. Но звуковые волны наш слух не может дифференцировать и реагировать на них избирательно.

Эффективная шумоизоляция воздуховодов.

Примером тому служат звуковые волны, распространяющиеся в системах вентиляции. Шум от движения воздуха, вибрации вентиляторов, слегка приглушенные голоса соседей — все это передается по каналам воздуховода и периодически нарушает наш уют и довольно сильно действует на нервную систему. Избежать этого можно, если при строительстве домов учитывать все нюансы распространения упругих волн (звуковые волны являются упругими).

Возможно, в будущем все будет именно так, но в настоящее время шумоизоляция воздуховодов остается личной заботой жильцов. Справиться с избыточным шумом в недрах воздуховодов может каждый человек, но для этого необходимы знания о распространении звуков. Звуковые волны отталкиваются от плотной поверхности. И чем жестче эта поверхность, тем лучше отталкивание волн.

Отсюда напрашивается вывод: поверхность воздуховодов должна быть пористой. В идеале эту тонкость хорошо было бы учесть еще при строительстве дома и сделать на внутренней поверхности воздуховода напыление. Такая шумоизоляция внутренних воздуховодов была бы идеальной. Но в этом случае вы получили бы другую проблему: любой пористый материал впитывает в себя запахи и является хорошим местом для развития микробов.

Устройство узла воздуховода.

Устранить запахи и вести постоянную борьбу с болезнетворной средой или паразитами стало бы в несколько раз сложнее. А вот покрытие внутренней части воздуховода тонким резиновым слоем могло бы в корне изменить эту ситуацию. Сделать это в многоэтажных домах невероятно сложно, так как резиновую полосу практически невозможно закрепить к стенке воздуховода по всей длине. В частных строениях этот вопрос легко разрешим. Достаточно лишь вырезать подходящие по ширине полосы резины и проклеить ими воздуховод, плотно прижимая их к стенкам с помощью резинового валика. Как вы уже догадались, для этой операции вам потребуется:

  • мягкая резина;
  • клей, обладающий высокой степенью склеивания, или силикон;
  • резиновый валик с длинной ручкой.

Прорезиненная поверхность в десятки раз увеличит поглощение звуковых волн и уменьшит шум в недрах воздуховода.

Звукоизоляция в высотном доме с помощью резинового покрытия воздуховода не представляется возможной. Но уменьшить шум реально. Один из вариантов — организовать шумоизоляцию стенки, находящейся вблизи воздуховода и сделать размер вентиляционного окна несколько меньше.

Схема устройства воздуховода.

За счет изменения сечения воздушного канала вы в значительной степени ускорите движение воздуха. А это значит, что звуковая волна будет самопроизвольно гаситься в ламинарном потоке воздуха.

А для звукоизоляции прилегающей стены используются любые многослойные материалы. Особенно хорошо использовать для этого материалы пористые (например, тонкий слой минваты).

Шум возникает при турбулентном движении воздуха (это когда при перемещении воздушного потока происходит перемешивание слоев воздуха внутри воздуховодов). Избежать этого позволяет гладкость стенок внутри воздуховодов и постоянное сечение. Воздушный поток не испытывает преград на своем пути и шум значительно уменьшается. Увы, произвести внутренний ремонт воздуховодов не представляется возможным, поэтому такой вариант шумоизоляции тоже рассматривать не будем.

Вернуться к оглавлению

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Есть один интересный совет от печников. Они-то точно понимают в движении воздушных потоков, поэтому испробовать метод на практике стоит. Для увеличения самопроизвольной тяги внутри воздуховодов можно заузить отверстие, в конечной точке. Произойдет следующее: скорость воздушного потока внутри вентиляционной шахты значительно увеличится, причем он будет значительно быстрее именно в центральной части воздуховода. Проще говоря, воздух будет двигаться практически без контакта со стенками и не вызывать дополнительные звуковые волны. Для настоящей шумоизоляции этого мало, но уровень шума понизится.

Вернуться к оглавлению

Главный источник шума — это использование принудительной вентиляции (вентиляторов). 1-ый фактор — это шум от работы электромотора названного устройства. Уменьшить его не получится, поэтому при покупке вентилятора необходимо обратить внимание на уровень шумового фона, создаваемого им.

Схема снижения шума кожухами: 1 — электромотор; 2 — турбокомпрессор; 3 — акустически защищенные всасывающий и выпускной воздуховоды; 4 — защитная сетка.

В техническом паспорте этот параметр должен указываться. 2-ой момент — это шум от создаваемой крыльчаткой и электромотором вибрации. А вот этого избежать можно. Достаточно при монтаже под опору вентилятора подложить звукопоглощающие подушки. Обычно они продаются в наборе с самим вентилятором.

Но если таковых не окажется, то воспользоваться можно обычным куском резины. Такой своеобразный амортизатор уменьшит появление звуковых волн от вибрации. Ну а третий фактор связан с уже упомянутой ранее турбулентностью. Устанавливаемые всеми жильцами вентиляторы создают воздушный поток различной скорости. От этого и происходит смешивание потоков, которое сопровождается очень большим шумом. Выход из этого положения только один: воздуховод может быть дооборудован вентиляторами с одинаковыми техническими параметрами. Только так воздуховод получит равномерный поток воздуха, не обладающий дополнительным шумовым фоном.

Вернуться к оглавлению

В настоящее время существуют специальные шумоглушители, которые встраиваются внутри воздуховодов. Конструкции этих устройств могут быть различными, но принцип действия практически всегда одинаков: создание препятствий на пути распространения звуковой волны. Изоляции шумоглушители не сделают, но уменьшат ее в несколько раз. Производители декларируют эти устройства как лучший элемент звукоизоляции, хотя это небольшая рекламная хитрость.

Эффективности глушителей шума с пластинами толщиной 100 и 200 мм.

На самом деле шумоглушители лишь уменьшают мощность звуковой волны, а вместе с ней и скорость воздушного потока внутри воздуховодов. Различают трубчатые, пластинчатые, канальные, камерные и экранные глушители. С точки зрения физики, наиболее надежным следовало бы считать пластинчатые шумоглушители, так как звукоизоляция обеспечивается ими наиболее просто: при воздействии на пластины звуковой волны, пластины начинаю вибрировать с той же частотой. Создается встречная волна той же амплитуды.

В результате наложения волн происходит их взаимное исключение. Все отлично, но только в том случае, когда устройство не подвержено воздействию агрессивной среды. Любая же пыль или избыточна влажность приведут к изменению толщины пластин, поэтому на звуковые волны они будут издавать ответные волны иной частоты. Уровень шума от этого только увеличится.

Камерные шумоглушители напоминают глушители для огнестрельного оружия: звуковая волна, проходя через камеры устройства, многократно отражается от стенок камер, которые покрыты материалами для поглощения шума. В ходе этого процесса звуковая волна в значительной мере ослабевает и на выходе из камеры имеет совсем незначительную мощность. Абсолютная шумоизоляция не получится, но комфорт в вашем жилище будет обеспечен.

Любой вид шумоглушителей понижает уровень шума при его правильном монтаже в воздуховод.

Комбинация различных методов звукоизоляции должна свести уровень шума от воздуховодов до минимума, хотя обеспечить ее на 100% у вас все равно не получится. А если задуматься, вам ведь совсем не хочется жить, будто в аквариуме, изолировав себя от всех проявлений мира. Достаточно ведь свести уровень шума до нормальных параметров. Любой из описанных способов звукоизоляции поможет вам сделать это.

Эффективная шумоизоляция воздуховодов

Существенным источником шума в жилом помещении является система венти-ляции и кондиционирования – из нее постоянно доносится равномерное гудение вен-тилятора и протяжное завывание воздуха. Подобные звуки, в отличие от «кричащей» во дворе сигнализации или громкой музыки с соседней дискотеки, заметны не сразу. Однако высокий уровень вентиляционного шума вызывает ничуть не меньшее раздра-жение, а затем и стресс, бессонницу, повышение давления, и влияет на остроту слуха. Поэтому обеспечение шумоизоляции – одна из ключевых задач при проектировании систем вентиляции.

Источники шума

Шумы, источником которых становятся элементы системы вентиляции, имеют разную физическую природу. Всего можно выделить три типа..

1. Воздушные шумы, источником которых является собственно вентиляционное оборудование: установки кондиционирования воздуха, вентиляторные конвекторы, тепловые насосы и т. п. Эти шумы передаются вместе с воздушными потоками через приточно-вытяжные воздуховоды.

2. Шум от вибрирующего вентиляционного оборудования. Его источник – вращающееся или вибрирующее оборудование (вентиляторы и водоохладители). Вибрации оборудования передаются непосредственно на стенки воздуховодов и распространяются по ним в помещения. Часто ситуация усугубляется из-за низкой жесткости боковых стенок воздуховодов, что ведет к увеличению интенсивности их вибраций.

3. Самогенерирующиеся шумы – это шумы, возникающие при прохождении воздуха через систему воздуховодов. Как правило, это происходит в точках турбулентности, например у заслонок, колен, Т-образных разветвлений, воздухораспределительных устройств системы воздуховодов.

Ошибки при проектирование

Для эффективного снижения шума системы вентиляции и кондиционирования необходимо еще на стадии проектирования здания сформулировать требования к шумоизоляции помещений и разрабатывать систему вентиляции согласно этим требованиям. Задача правильного (с точки зрения шумоизоляции) проектирования и монтажа систем вентиляции должна решаться комплексно: начиная с выбора вентиляционного оборудования и способов его шумоизоляции (виброизоляции), заканчивая определением способа прокладки воздуховодов, их размеров, типов и мест расположения заслонок, колен, разветвлений.

Однако при разработке проекта могут быть допущены ошибки, которые впоследствии приведут к ухудшению акустических характеристик. Рассмотрим самые распространенные из них.

Использование системы рециркуляционного воздуха без воздуховодов (рециркуляция через полость между перекрытием и фальшпотолком). Рециркуляционный воздух должен направляться в соответствующий блок кондиционера по воздуховодам той же длины и с теми же устройствами защиты от шума, что и воздуховоды приточного воздуха. В некоторых случаях для рециркуляционного воздуха может использоваться полость с защищенными от шума воздуховодами, ведущими в коридор. При этом необходимо предпринимать меры предосторожности, чтобы шум из этого канала не ухудшил общего показателя звукопроницаемости стен.

Прокладка шумных воздуховодов над помещениями с повышенными требованиями к уровню шума. В этом случае шум от вентилятора в воздуховоде будет проникать в помещение. Чтобы этого избежать, воздуховоды следует прокладывать над нежилыми помещениями: кладовками, душевыми и др. Если такой возможности нет, для защиты от шума понадобится увеличить толщину стенок воздуховодов, использовать круглые или овальные воздуховоды, обертывать их массивной виниловой звукоизоляцией или укладывать их в софит из гипсовых панелей.

Прокладка единого воздуховода для смежных помещений с повышенными требованиями к уровню шума. Прокладка воздуховодов для смежных помещений без устройства в них ответвлений может вести к тому, звук из одного помещения по общей системе воздуховодов будет распространяться в другое. Лучшим методом устранения такого эффекта является прокладка воздуховодов через общий коридор и выполнение отдельных отводов в смежные помещения.

Отсутствие виброизоляции оборудования системы вентиляции. Виброизоляция всего вентиляционного оборудования с вращающимися или вибрирующими элементами должна устанавливаться обязательно. Необходимо также предусматривать гибкие соединения на всех трубах и воздуховодах, подключаемых к оборудованию.

Недопустимо высокая скорость воздуха в воздуховоде. Для ограничения уровня самогенерирующегося шума следует устанавливать воздуховоды больших размеров, позволяющие снизить скорость движения воздуха. Самогенерирующийся шум, возникающий вследствие турбулентности воздуха, может образовываться в любой точке системы, что становится серьезной проблемой, когда это происходит вблизи обслуживаемого помещения.

Выбор материала

Одним из возможных и весьма эффективных способов снижения шума системы вентиляции является дополнительная шумоизоляция ее воздуховодов, поскольку именно воздуховод является источником шума, расположенным непосредственно в жилом или рабочем помещении.

Существует большое количество материалов, применяемых для дополнительной шумоизоляции воздуховодов. К ним относятся органическое волокно с антибактериальной обработкой, материалы из вспененного полиэтилена и каучука. Наиболее эффективными шумоизоляционными материалами являются волокнистые материалы с открытой пористой структурой. И самые распространенные среди них – материалы на основе стекловолокна. Наиболее распространенный способ шумоизоляции – покрытие воздуховодов стекловолокнистыми матами снаружи. В ряде случаев (для больших воздуховодов прямоугольного сечения) используются звукопоглощающие панели из стекловолокна, установленные внутри воздуховода.

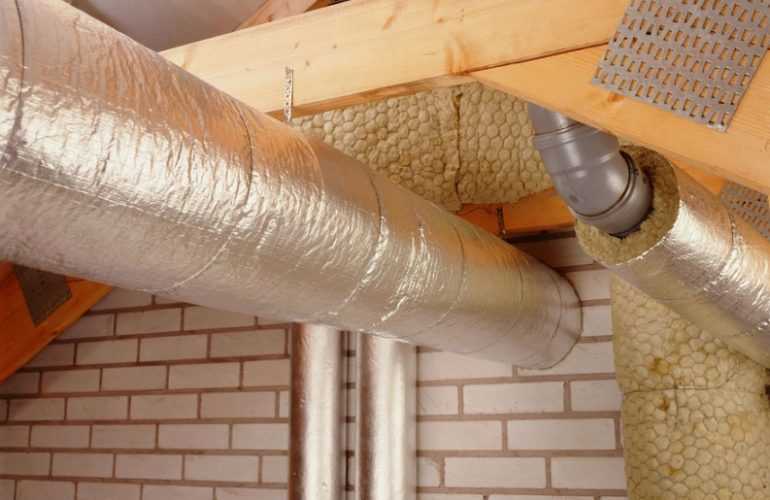

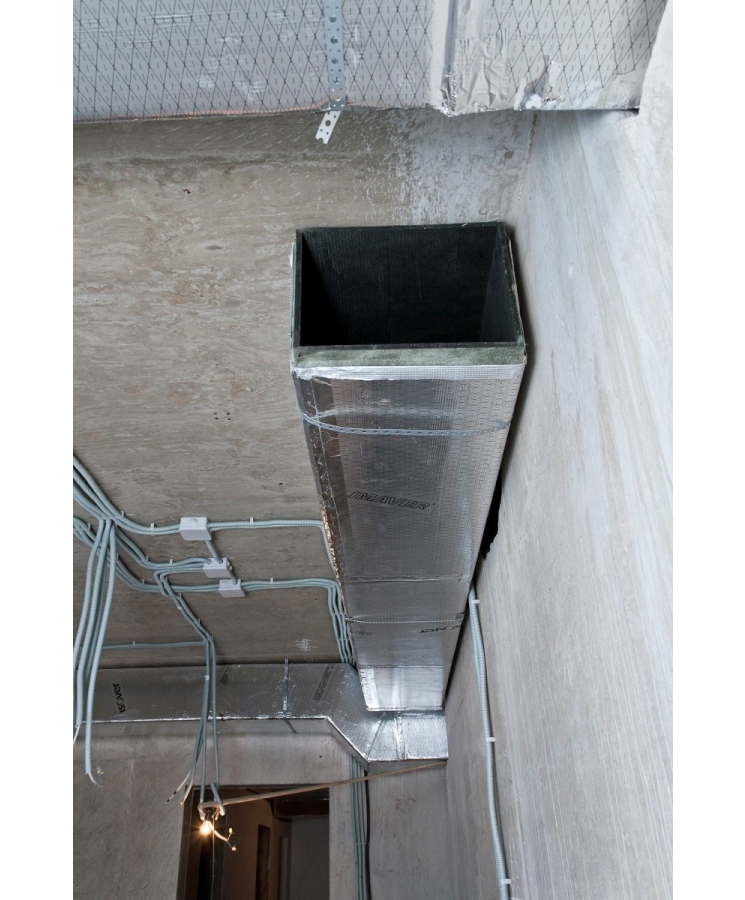

При шумоизоляции воздуховодов предпочтительно использовать ламелла-маты. Основным их достоинством является отсутствие заломов и сминаний изделия при установке на изогнутую поверхность. Дело в том, что обычный мат, имеющий преимущественно продольную ориентацию волокон, при наматывании на воздуховод неплотно примыкает к поверхности, образуя заломы (рис. 1). Устранить их можно, только дополнительно поджав и уменьшив толщину мата. Этот недостаток обычных матов ведет к необходимости увеличивать их расчетную толщину.

Ламелла-маты, а также некоторые шумоизоляционные материалы на основе стекловолокна, например продукты серии ISOVER KIM-AL, благодаря вертикальной ориентации волокон не имеют этого недостатка. При наматывании на трубу они не образует заломов и воздушных карманов, вплотную прижимаясь к поверхности трубы, а значит не требуют поджатия и уменьшения толщины.

Раньше в ламелла-мате вертикальную ориентацию волокон, придающую мату уникальные свойства, получали путем разрезания каменноватной плиты или мата на бруски, а затем наклеивали их на фольгу с поворотом на 90°. Это достаточно трудоемкий и, как следствие, дорогой технологический процесс. Благодаря технологии кримпинга, которая используется при производстве материалов серии ISOVER KIM-AL, появилась возможность изготавливать материал с преимущественно вертикальной ориентацией волокон без каких-либо дополнительных технологических операций (разрезания изделия на бруски, приклейки их к фольге и т.д.). Это значительно ускоряет и удешевляет технологический процесс производства, обеспечивая при этом материалу ISOVER KIM-AL свойства близкие к ламелла-мату.

Испытания шумоизоляционных материалов

Высокие шумоизоляционные качества материалов на основе стекловолокна были подтверждены НИИ строительной физики РААСН, где были проведены натурные испытания материала ISOVER KIM-AL[2]. Для определения звукоизолирующей способности материала использовали три круглых воздуховода диаметром 125, 200 и 315 мм и три прямоугольных размерами 100х200, 150х300 и 250х500 мм; толщина стенок составляла 0,55 мм. Материал полностью закрывал воздуховоды по их длине. Испытания проводились реверберационным методом, основанном на акустических измерениях в металлической реверберационной камере объемом 120 м3 .

Результаты акустических испытаний воздуховода покрытого снаружи материалом ISOVER KIM-AL представлены в табл. 1 и на рис. 3 и 4. Из результатов испытаний видно, что применение материала KIM-AL улучшает шумоизоляцию воздуховода следующим образом.

Средние увеличение шумоизоляции круглых воздуховодов при использовании материала KIM-AL толщиной 30 мм составило 5 – 17 дБ, а при толщине 100 мм на 11 – 20 дБ.

Для воздуховодов прямоугольного сечения увеличение шумоизоляции составило 7 – 10 дБ и 10 – 13 дБ для толщин шумоизоляционного материала 30 и 100 мм соответственно.

В независимости от формы сечения воздуховода применение материала ISOVER KIM-AL приводит к улучшению его шумоизоляции на 3 – 5 дБ на низких частотах. С ростом частоты шумоизоляция существенно увеличивается и достигает 20 дБ и более. Это особенно важно, если речь идет об изоляции воздуховодов соединенных с высокооборотными вентиляторами, генерирующих высокочастотный аэродинамический шум.

Результаты акустических испытаний воздуховодов с использованием материала KIM-AL представлены в сопоставлении с аналогичными результатами аналогичных испытаний при использовании в качестве шумоизоляции воздуховодов из вспененных полиэтиленов. \

Заключение

Проектирование и монтаж систем вентиляции жилых помещений с высоким уровнем акустического комфорта требует тщательного подхода на всех этапах работы: начиная с выбора системы, оборудования и мест прокладки воздуховодов и выявления основных источников шума в системе вентиляции, заканчивая шумоизоляцией воздуховодов (как приточных, так и вытяжных). Только выполнения всего комплекса этих мер позволит повысить эффективность шумоизоляции всей системы.

Список литературы:

1. СНиП 23-03-2003 «Защита от шума»;

2. Протокол акустических испытаний НИИ СФ (договор №32100).

Николай Еремин, руководитель направления «Звукоизоляция» компании «Сен-Гобен Изовер»

Шумоизоляция вентсистем

В помещениях, оборудованных системами вентиляции или воздушного отопления, зачастую уровень шума значительно превышает допустимый показатель. В основном, такая проблема возникает не в жилых помещениях, а в офисных зданиях. Именно в офисных условиях шумоизоляция вентиляции становится жизненно необходимой.

Для того, чтобы максимально эффективно избавиться от посторонних шумов, необходимо точно оценить их источники и определить уровень вклада разных звуков в избыточном показателе. Однако взаимозависимость процессов образования шума не позволяет легко выполнить данные процедуры. Рекомендуется осуществлять изоляцию вентиляционных систем от лишних звуков еще во время проектирования помещения, при этом используя акустический расчет.

Виды шумов и способы их проникновения

Аэродинамический шум попадает в комнату через решетку воздуховода. Избавиться от такого типа шума можно с помощью специальных глушителей, а также путем облицовки вентиляционной системы изнутри качественным звукопоглощающим материалом, который можно приобрести в компании «Кварта Пласт». Длину шумоглушителя необходимо подобрать с учетом требуемого уменьшения показателя звукового давления. Следует знать, что использование глушителя длиной более трех метров нецелесообразно по причине косвенных потерь.

Допустимый уровень звука в помещении, Дб А

30

40

50

55

80

Допустимые скорости воздуха, м/с

4

6

8

10

15

Воздушный шум возникает в помещении от поверхности вентиляционного оборудования. В основном, такой тип шума возникает в ограниченных пространствах, в число которых входят:

  • вентиляционные камеры;
  • запотолочное пространство;
  • различные технические помещения.

Избавиться от воздушного типа шума можно при помощи специальной облицовки или посредством экранирования, если шумовой источник расположен на лоджии, кровле или фасаде. Изолирующий материал подбирается с учетом требований по сокращению уровня звукового давления.

Структурный тип шума возникает в пространстве с ограждающими конструкциями по причине контакта деталей крепежа вибрирующего оборудования. Устранение такого шума производится с использованием виброопор, посредством монтажа вибровставок, либо через, так называемый, плавающий пол.

Рекомендации при монтаже шумоизоляции вентиляции

Стоит отметить, что при звукоизоляции вентиляционной системы материал можно не приклеивать к поверхности оборудования, а оборачивать вытяжную систему внахлест. Также рекомендуется предварительно озаботиться выбором мягкой подложки для материала. Очень важно при монтаже не допустить зазоров, через которые определенные частоты шума смогут проникнуть в помещение.

Шумоизоляция вентиляции в квартире

Офисные или промышленные помещения – не единственные, которые нуждаются в комплексных мероприятиях по звукоизоляции вентиляционной системы.

Где же в частном домостроении применяется вентиляция? Самое активное применение вентиляционных систем традиционно происходит в условиях кухни (активное испарение во время готовки на газовых плитах или в духовках). По строительным нормам воздух в помещении во время готовки должен смениться не менее 10 раз. И при достаточных объемах помещения шумоизоляция вентиляции на кухне выходит на первый план. Несмотря на то, что сама вытяжка, как правило, не подлежит шумоизоляции, так как все необходимые мероприятия по снижению ее шумности уже предприняты конструкторским бюро, в дополнительных шумопоглощающих мероприятиях могут нуждаться воздуховоды.

Шумоизоляция воздуховодов вентиляции может потребоваться в случае большой мощности кухонной вытяжки, которая будет давать во время работы отчетливо слышимые вибрации воздуховода в звуковом диапазоне.

Шумоизоляция вентиляции материалы

Компания «КВАТРА ПЛАСТ» предлагает широкий спектр шумоизоляционных и звукопоглощающих материалов. У нас вы найдете материалы как для внутренней звукоизоляции вентиляционных систем, так и для наружного применения. Весь предлагаемый товар имеет высокое качество и соответствует требованиям ГОСТов и СНиПов.


Смотрите также

  • Автоматическая система вентиляции
  • Проверка вентиляции в квартире
  • Встроенные вытяжки для кухни с отводом в вентиляцию
  • Очиститель системы вентиляции и кондиционера
  • Организованная естественная вентиляция осуществляется при помощи
  • Зонты для вентиляции
  • Вытяжка на кухне без вывода в вентиляцию
  • Требования к вентиляции
  • Правила устройства выхода вентиляции
  • Трубы для вентиляции оцинкованные диаметром 150
  • Вентиляция подкровельного пространства мягкой кровли

Статьи – РусХолдинг – Инженерные системы

В системах промышленной вентиляции проблема шума встречается повсеместно. Решить её можно с помощью специальной шумоизоляции воздуховодов листами KFONIK. Как правило, повышенный шум в помещении констатируется уже после завершения монтажа воздуховодов. Причиной тому может быть неправильно подобранное оборудование или применение неточных методик акустического расчёта.

Звукоизоляция воздуховодов

Возникающий в системах вентиляции шум может быть аэродинамическим, то есть, распространяться в помещения по каналам воздуховодов. Может быть воздушным – исходящим от стенок оборудования, или структурным, передающим вибрации. Способов борьбы с излишним шумом существует довольно много, но не все они эффективны. Как правило, проще всего внести в уже существующую конструкцию дополнительные элементы шумоглушения – например, использовать звукоизоляционные листы KFONIK. Если система вентиляции уже смонтирована и успешно работает, то установить дополнительное оборудование может быть сложно из-за недостатка свободного пространства или невозможности поменять схему воздуховода. В таком случае проведение звукоизоляционных процедур при помощи KFONIK является наиболее рациональным.

Во время работы стенки воздуховодов вибрируют и потому распространяют шум, характер которого зависит от:

– формы устройства и его сечения;

– скорости потока воздуха;

– наличия углов поворота и сужений.

Для того, чтобы подобрать для вас технически правильное решение, наши специалисты проводят сложные акустические замеры, результаты которых позволят оценить источники шума и установить точный показатель превышения его нормы.

Оклейка воздуховода специальным демпфирующим звукоизолирующим материалом KFONIK является оптимальным решением проблемы избыточного шума. Он отлично клеится даже на металлические поверхности, хотя его можно закрепить и механически – внахлёст при помощи специальных крепежей, образуя в результате надёжный изоляционный кокон.

Стоит отметить, что эффективность одного слоя KFONIK в зависимости от спектра шума может составлять от 7 до 15 дБ.

Наши менеджеры смогут подобрать для вас наиболее эффективный звукоизоляционный материал KFONIK в соответствии с уровнем звукового давления по октавным полосам и с сечением воздуховода.

Вы можете купить у нас любое количество звукоизолирующих листов KFONIK для воздуховодов, и мы оперативно выполним ваш заказ. Это позволит не только в значительной степени снизить уровень шума, но и устранить его причину.

Если вентиляционные трубы или воздуховоды подключены к оборудованию с вибрирующими или вращающимися узлами, то нужно обязательно использовать гибкие соединения. На рынке изоляционных материалов листы KFONIK с поперечным расположением волокон наиболее популярны. Это неудивительно, так как при обёртывании воздуховодов теперь можно обойтись без появления неизбежных заломов, обеспечив тем самым плотное прилегание материала к поверхности трубы.

Прямоугольные воздуховоды для лучшей звукоизоляции дополнительно оклеивают изнутри специальными демпфирующими материалами KFONIK, но только не по всей поверхности трубы, а в тех локальных областях, где возникает угроза возникновения усиленного аэродинамического шума.

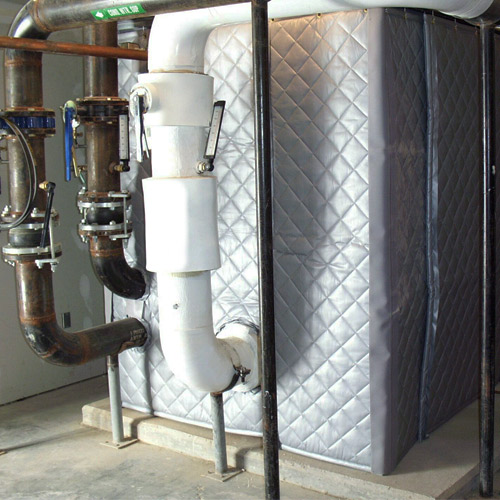

Шумоизоляция вентиляционных камер

Звукоизоляционные материалы KFONIK для вентиляционных коробов и камер подбираются в зависимости от норм уровня звукового давления. Колебания стенок воздуховодов и вентиляционных коробов вызывают генерацию воздушного или корпусного шума. Как правило, в большинстве случаев вполне достаточно облицевать устройство звукоизоляционным материалом KFONIK. Если уровень шума в помещении можно измерить, то наши менеджеры смогут вам подобрать идеальную облицовку, комбинируя звукоизолирующие и звукопоглощающие листы, с помощью которых будет сформирован цельный акустический кокон, ограничивающий прохождение шумов.

Если нет возможности провести работы по звукоизоляции непосредственно воздуховода, то следует акустически обработать помещение: изолировать пол, потолок и стены.

Шумопоглощающие конструкции для них подбираются на основании специальных акустических расчётов, для которых необходимы данные уровня звукового давления и звуковой мощности в определённом спектре частот. Обычно такую информацию предоставляет производитель оборудования, но иногда она не соответствуют действительности. Для того, чтобы правильно подобрать тип звукоизоляционных материалов KFONIK для воздуховода, можно самостоятельно провести акустические замеры.

Устройство плавающего пола считается одной из наиболее эффективных мер звукоизоляции помещений с вентиляционными камерами. Если у вас есть такой пол, но вы считаете его неэффективным, то следует обратить внимание на то, правильно ли он смонтирован.

Есть несколько ключевых признаков, указывающих на ошибки в его установке:

·         Жёсткая заделка примыкания к стене;

·         Отсутствие швов, заполненных виброгерметиком;

·         Отсутствие изоляционной прослойки по периметру стыков конструкции со стенами.

Как правило, элементы системы плавающего пола подбираются на основании технических характеристик материалов. Если воздуховод плотно примыкает к стене, а в крепёжных системах не предусмотрены виброизоляционные прокладки, то структурный шум однозначно будет распространяться по всему зданию. Качественно звукоизолировать вентиляционные камеры при помощи KFONIK можно лишь в том случае, если решать этот вопрос комплексно.

Мы можем предоставить качественно разработанные проекты шумоглушения воздуховодов и вентиляционных камер при помощи KFONIK.

Разработка технических решений по снижению корпусного или аэродинамического шума будет зависеть от месторасположения оборудования. Правильно выбранные меры акустических мероприятий могут успешно способствовать решению практически любой задачи защиты от шума.

Необходима ли шумоизоляция вентиляционных воздуховодов? — Вентиляция, кондиционирование и отопление

Любой тип шума является тем фактором, который самопроизвольно влияет на нервную систему, а также на органы слуха. Он может быть вызван работой техники, а также системами вентиляции и кондиционирования, именно они являются постоянными источниками воспроизведения шумов разной тональности.

Поэтому, важным фактором при строительстве сооружений является шумоизоляция. Это необходимо помнить и при проектировании и возведении складских помещений.

Самыми распространенными являются шумы, возникающие при работе приточной и вытяжной вентиляции, которая работает в круглосуточном режиме. Для решения вопросов, которые смогут позволить снижение шума вентиляции, шум условно распределили на три типа:

  • Воздушный шум – вызванный функционированием принудительной вентиляции. Уменьшить влияние этого параметра можно путем качественной шумоизоляции каналов и труд воздуховодов.
  • Вибрационный шум – возникает вследствие неправильного сбора вентиляционного узла, а также качества материалов, с которого он изготовлен. Такой шум различают в виде гула. Особенно он выражен в местах фиксации труб хомутами, а также крепежа вентиляторов.
  • Генерирующий щум – возникает при использовании вентиляции сложной конструкции и большой протяженности. Это характерно для модульных складских помещений. Возникающая турбулентность на разных участках трубопровода и в поворотах вентиляционных шахт, является монотонной и раздражающей для человеческого восприятия.

Ошибки при проектировании складских помещений

При проектировании будущего складского помещения, важное место занимает прокладка коммуникаций, вентиляция также входит в этот список. Правильность выбора проектирования, а также расположения на будущем объекте – очень важны. Выбор типа вентиляционного комплекта, мощность установок принудительной вентиляции, а также способы монтажа – все это в той или иной степени повлияет на уровень шума работающей системы вентиляции.

Поэтому, во избежание ошибок в проектировании, следует придерживаться таких простых рекомендаций:

  • Не выбирать для установки вентиляции, места соединения фальшпотолка с материалами перекрытия. В таком случае весь воздухопоток будет проходить в самопроизвольном направлении, а не по указанному маршруту проекта, что вызовет появление дополнительных шумов.
  • Не проектировать прохождение вентиляции над бытовыми помещениями или местами расположения оборудования, например, холодильными установками или теплогенераторными блоками. Здесь шум абсолютно нежелателен, так как эти помещения сами являются источниками шума. При складывании амплитуд шума – его мощность увеличится вдвое, в сравнении с рассчетной.
  • Не проектировать трассу воздуховода, с вариантом его разветвления.

При проектировании следует учитывать возможность использования виброизоляции. Это возможно реализовать путем чередования участков гибкого и жесткого воздуховодов. Вследствие разности жесткости материалов, происходит гашение звука в пути прохождения.

Стоит также помнить, что воздуховоды круглого сечения, менее шумные, чем прямоугольного.

Контроль направления и скорости движения воздуха в системе, позволяет также уменьшить наружный шум. Это возможно при закладывании в проект будущей системы вентиляции, правильно рассчитанные диаметры используемых воздуховодов.

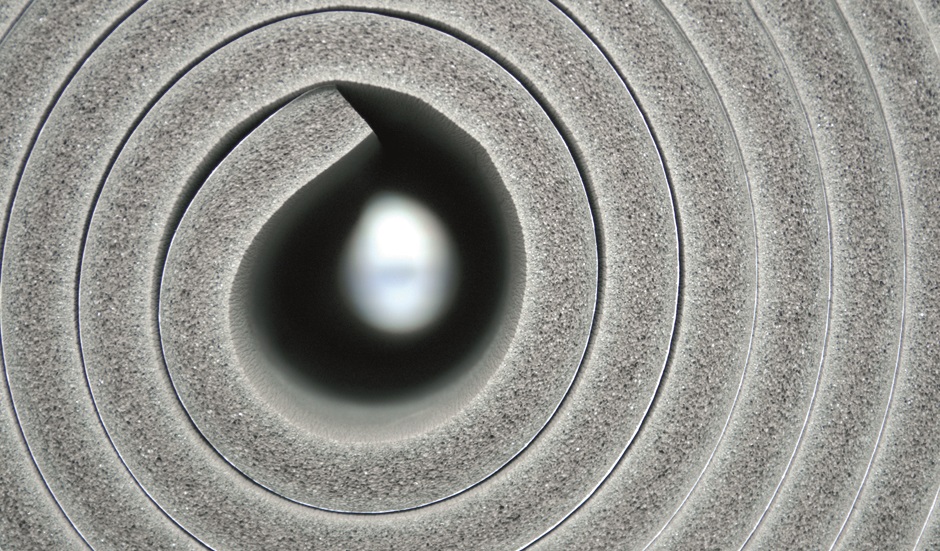

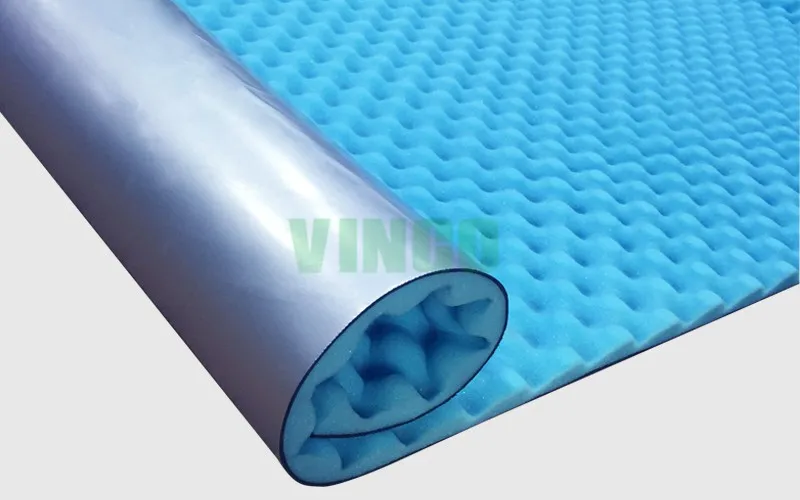

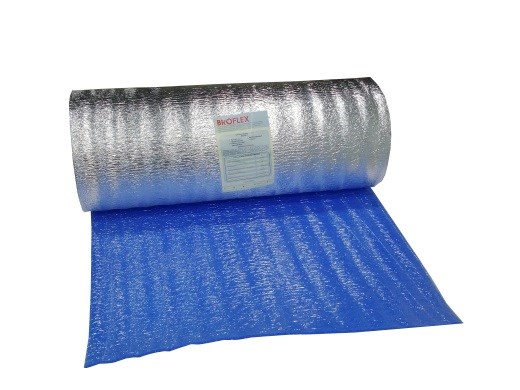

Материалы для шумоизоляции воздуховодов вентиляции

Помимо ошибок при проектировании, на качество шумоизоляции влияет тип материала, заложенный в проекте складского помещения, только в этом случаи щумоизоляция воздуховодов вентиляции будет качественной. В данный момент в продаже имеется огромное количество материалов специального назначения, которые позволяю уменьшать шум от вентиляции. Они применяются для таких целей:

  • Изоляции мест соединения воздуховодов, разной степени жесткости.
  • Изоляции мест креплении задвижек, которые подсоединены к вентиляционным шахтам.
  • Уменьшения шума от потоков воздуха в модульных складских помещениях большой высоты, где большие объемы помещения способствуют распространению шумов.

Правильно подобранная шумоизоляция вентиляции, поможет комфортно работать в складских помещениях. Материалом для изоляции, чаще всего выбирают:

  • Волокнистые материалы, имеющие пористую структуру.
  • Ламелла-маты, изготовленые с каменно-ватной плиты, которая наклеивается на фольгу. Это дорогостоящий материал, поэтому его применяют в местах наиболее максимально возможного возникновения шума.
  • Напыление полимерными материалами – позволяет уменьшать только внешние шумы, но при этом может способствовать увеличению вибрации.

Современная технология кримпинга позволила производить маты серии  ISOVER KIM-AL, которые при проведении изоляции не заламываются, отлично режутся и могут в точности принимать форму изолируемого воздухоотвода.

Эта изоляция позволяет снизить уровень шума на 3 – 5 дБ на низких частотах. Этот материал дешевле, в сравнении с ламелла-матами. Таким образом, получается бесшумная вентиляция, которая совершенно не раздражает слух.

Акустический комфорт

Вследствие слаженной работы проектировщиков, строителей и монтажников, можно попытаться достигнуть эффекта акустического комфорта, то есть шум от вентиляции в складском помещении, будет не восприниматься на слух. Это является самой важной целью, при решении вопроса шумоизоляции.

8 эффективных способов звукоизоляции вентиляционных отверстий

Существует много информации о звукоизоляции вентиляционных отверстий, некоторые из них хорошие, а некоторые — плохие. В этой статье я хочу поделиться некоторыми из лучших методов, с которыми я столкнулся, так как они могут помочь другим звукоизолировать их шумные вентиляционные отверстия.

Боковой шум

Во время исследования звукоизоляции вентиляционных отверстий я столкнулся с термином «боковой шум». Я понятия не имел, что это такое, пока не копнул немного глубже. Короче говоря, фланговый шум — это когда звук входит в комнату из путей, отличных от стены, которая отделяет комнату от другой комнаты или снаружи.

Все еще запутались? Вот несколько примеров бокового шума:

  • Звуки вентиляционных отверстий, которые обычно используются для охлаждения помещения воздухом снаружи.
  • Шумы от воздуховодов системы вентиляции и кондиционирования.
  • Звуки, проникающие через двери и окна.
  • Шумы, передаваемые через взаимосвязанные полы, стены и потолки.

Поскольку мы сосредоточены на звукоизоляции вентиляционных отверстий в вашем доме, мы рассмотрим первые две проблемы в списке: звуки, исходящие из вентиляционных отверстий, и шумы, исходящие от воздуховодов системы HVAC.

Прежде чем мы перейдем к делу, я хочу быстро пробежаться по трем основным факторам, влияющим на шум, исходящий из ваших вентиляционных отверстий.

Факторы, влияющие на шум вентиляционных отверстий

Существует три основных фактора, влияющих на шум вентиляционных отверстий, которые необходимо учитывать, прежде чем предпринимать какие-либо действия. Это следующие вещи:

  • Форма вентиляционного отверстия
  • Количество стен внутри вентиляционного отверстия
  • Материалы, из которых сделан воздухоотводчик

Для сравнения, если внутренняя часть вашего вентиляционного отверстия сделана из металла, звук, скорее всего, будет отражаться от материала и создавать шум.

Аналогично, если внутри вентиляционного отверстия не так много стен, чтобы звук отражался, то он очень легко проникнет в комнату, так как ничем не поглощается.

Это связано с формой вентиляционного отверстия, так как большее количество углов лучше поглощает звук, чем прямой воздуховод. Например, гибкий воздуховод с большим количеством изгибов уменьшит количество звука, достигающего конца вентиляционного отверстия.

Как звукоизолировать вентиляционные отверстия

 Воздушные вентиляционные отверстия можно разделить на два типа: автономные и относящиеся к системе HVAC.

Автономные вентиляционные отверстия относятся к вентиляционным отверстиям, которые обычно располагаются над дверью или окном с целью подачи свежего воздуха снаружи дома. Сюда не входят вентиляционные отверстия, в которых используется система HVAC (подробнее об этом ниже). Существует ряд решений, которые вы можете использовать, чтобы справиться с обычными вентиляционными отверстиями, не относящимися к HVAC, и раздражающими звуками, которые проходят через них.

Отдельные вентиляционные отверстия можно сделать звуконепроницаемыми, покрыв их звукоизоляционными материалами или заменив гипсокартоном. Для звукоизоляции вентиляционных отверстий системы HVAC некоторые жизнеспособные решения — это такие материалы, как облицовка воздуховодов, потолки и звукопоглощающие экраны.

Вот способы звукоизоляции вентиляционных отверстий в вашем доме. Первые два относятся к автономным вентиляционным отверстиям, тогда как остальные относятся к вентиляционным отверстиям HVAC.

1. Снимите и замените вентиляционное отверстие

Удаление вентиляционного отверстия, пожалуй, лучший вариант, когда речь идет об устранении звуков из вентиляционного отверстия. Это просто, эффективно и не будет стоить вам больших денег.

Лучше всего это сделать, полностью сняв вентиляцию, а затем заделав щели гипсокартоном с обеих сторон стены и в самой изоляции.

Вы должны полностью снять и заглушить вентиляционное отверстие; простая модификация вентиляционного отверстия не даст вам желаемых результатов. Если вам действительно нужен форточка для сквозного проветривания, например, в теплые летние месяцы, вам лучше установить звуконепроницаемое окно (прочитайте мою полезную инструкцию здесь).

Преимущество звуконепроницаемого окна заключается в том, что вы можете открывать его, когда вам нужна вентиляция, при этом сохраняя некоторую звукоизоляцию от внешних шумов.

Я наткнулся на другое решение, которое состояло в том, чтобы установить своего рода коробку, содержащую лабиринт из пенопласта и фанеры, который теоретически должен поглощать вибрации от звука. Некоторое время рассматривая этот вариант, я отказался от него. Вам понадобится довольно длинная коробка, чтобы закрыть вентиляционное отверстие без HVAC, чтобы оно оказало какое-либо значимое влияние на снижение звука.

Тем не менее, я лично не пробовал этот вариант, так что, возможно, он эффективен в некоторых ситуациях. По этой причине я не могу исключить его как эффективный метод звукоизоляции, но и рекомендовать его не могу. Если это кажется вам интересным вариантом, вы можете узнать больше информации, исследуя «звуковые лабиринты».

2. Накрыть вентиляционное отверстие звукоизоляционными материалами

Это еще один простой и эффективный метод, который чем-то похож на снятие вентиляционного отверстия. Если вы не можете снять вентиляционное отверстие по какой-либо причине, лучшим вариантом будет его закрытие.

Вы можете использовать толстый МДФ или гипсокартон, чтобы закрыть вентиляционное отверстие, и в идеале два слоя зеленого клея (прочитайте мое руководство здесь) были бы еще лучше. Затем вы можете использовать акустический герметик для герметизации любых слоев между существующей стеной и новым слоем гипсокартона или МДФ.

Основной способ передачи звука от вентиляционных отверстий — через негерметичные зазоры. Добавляя МДФ или гипсокартон, вы блокируете эти зазоры, что должно значительно уменьшить или полностью устранить звуки, исходящие из вентиляционных отверстий.

Однако у этого варианта есть и обратная сторона; закрытие вентиляционного отверстия сделает комнату довольно теплой в летние месяцы, что не идеально для некоторых людей. Если вам требуется перекрестная вентиляция, возможно, вам подойдет альтернативный метод. Однако, если у вас установлен кондиционер или, возможно, даже вентилятор или окно, это не большая проблема.

3. Модернизация системы ОВКВ

Если ваша система ОВКВ устарела, то она, вероятно, довольно шумная, либо потому, что в ней используются старые неуклюжие технологии, либо она изношена со временем. Иногда это может вызвать вибрации, которые усиливаются из-за открытого пространства в вентиляционном отверстии.

Если ваша система HVAC устарела, вы можете подумать о переходе на более новую и современную систему HVAC. В современных системах используется более тихая технология, благодаря которой из вентиляционного отверстия исходит меньше шума.

Дополнительным преимуществом современных систем отопления, вентиляции и кондиционирования воздуха является то, что они также более энергоэффективны, что экономит ваши деньги на счетах за коммунальные услуги! Если ваша система HVAC не такая старая, вы можете рассмотреть варианты ниже.

4. Установите облицовку воздуховода

Если вы не хотите модернизировать систему, или если с вашей существующей системой HVAC все в порядке (кроме шума), то установка облицовки воздуховода может быть очень дешевой и простой. метод звукоизоляции. Вкладыши воздуховодов имеют изоляционный материал, который поглощает звук, вибрирующий через внутренние стенки вентиляционного отверстия.

Канальные вкладыши крепятся к внутренним стенкам вентиляционного отверстия и имеют двухсторонний вкладыш. Это делается для того, чтобы вкладыш не выдувал волокна стекловаты в помещение при движении воздуха.

Дешевый и эффективный вкладыш для воздуховодов, который я лично рекомендую, — это Reflectix (см. его на Amazon) . Вы можете заказать его на Amazon, и обычно он стоит менее 30 долларов за 25-футовый рулон, которого должно быть достаточно, чтобы покрыть большинство вентиляционных каналов.

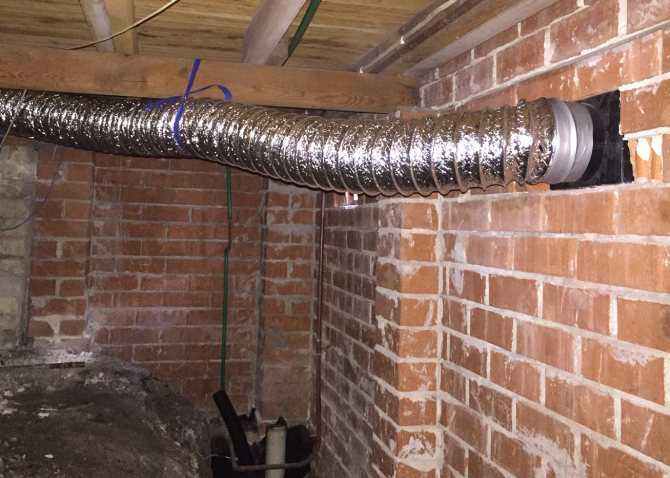

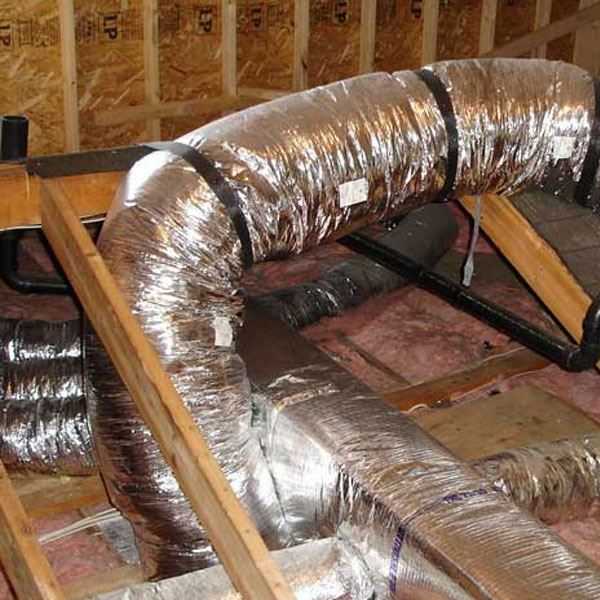

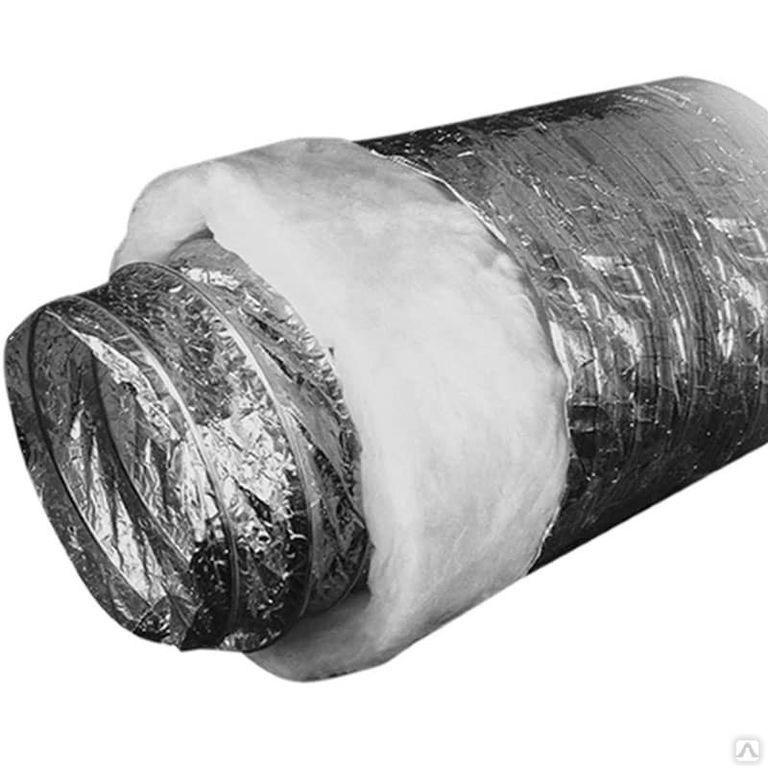

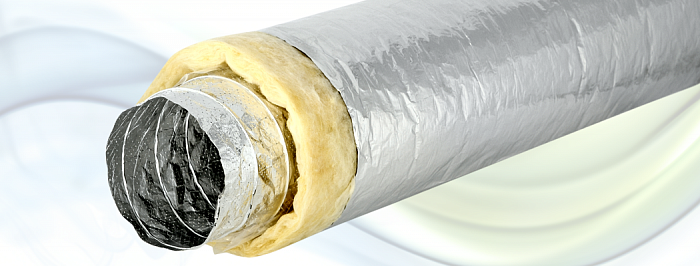

5. Установить гибкие воздуховоды

Гибкие воздуховоды отлично подходят для звукоизоляции вентиляционных отверстий.

Поскольку гибкий воздуховод изгибается, он может уменьшить количество звука, проникающего через вентиляционное отверстие. Несмотря на то, что они полезны для звукоизоляции, их следует использовать только в случае крайней необходимости.

Способ, которым гибкие воздуховоды снижают уровень шума, заключается в создании изгибов воздуховода. Это значительно затрудняет распространение звука при движении воздуха из-за того, что звук частично поглощается каждый раз, когда он достигает поворота.

Недостаток использования гибких воздуховодов заключается в том, что они могут иметь небольшие разрывы, которые затем пропускают звук и снижают эффективность звукоизоляции. Вот почему их следует использовать только в случае крайней необходимости, в идеале в более тихих местах, чтобы звук не проникал в воздуховод и не распространялся.

Чтобы смягчить эту проблему, необходимо использовать высококачественный гибкий воздуховод, например, Dundas Jafine (цены см. на Amazon) . Это уменьшит вероятность столкнуться с этой проблемой.

6. Установка перекрытий

Единственным способом звукоизоляции вентиляционных отверстий и воздуховодов, которые подвергаются непосредственному воздействию звука, является установка звукоизолирующих перекрытий.

Для использования в звукоизоляции типичный софит должен быть изготовлен из МДФ со слоем изоляции внутри. Эти типы софитов очень часто используются в установках домашних кинотеатров, поскольку они очень эффективно снижают уровень шума.

Некоторые энтузиасты домашних кинотеатров доходят до того, что добавляют слои гипсокартона с зеленым клеем (вязкоупругим демпфированием) между потолочными перекрытиями. Это очень эффективно, но действительно необходимо только для помещений, требующих высокого уровня звукоизоляции.

Прокладка гибкого воздуховода внутри софита создаст множество изгибов, что обеспечит еще более высокий уровень звукоизоляции форточки.

7. Создание звукоизоляции

Создание звукоизоляции — еще один хороший способ звукоизоляции вентиляционного отверстия. Перегородка обычно состоит из коробки, которая заставляет звуки распространяться на большее расстояние, таким образом поглощая и уменьшая звук по пути.

Вы можете думать о перегородке как о лабиринте со звукоизоляционными материалами, такими как пена, вдоль внутренних стен. Поскольку звук вынужден двигаться по извилистому пути, вибрации поглощаются материалом, что значительно снижает шум. Это чем-то похоже на то, как работают глушители в автомобилях, чтобы уменьшить громкий звук, исходящий от двигателя.

Из личного опыта я обнаружил, что создание перегородок является очень эффективным методом звукоизоляции вентиляционных отверстий. Для еще лучших результатов вы можете проложить гибкий воздуховод по кривой траектории, а затем закрыть коробку. Это обеспечит максимальную звукоизоляцию вентиляционного отверстия!

Обратите внимание, что перегородки эффективны только для вентиляционных отверстий, оборудованных системой HVAC. Это связано с тем, что воздуховоды намного длиннее, поэтому звук может быть уменьшен по мере его распространения по маршруту. Использование дефлектора на обычном вентиляционном отверстии будет не очень эффективным, так как звук практически не распространяется, что снижает звукопоглощение.

8. Получите профессиональную помощь

Иногда лучше вызвать профессионалов. Если вам не хочется пробовать какой-либо из этих методов или если размер и длина воздуховода потребуют серьезных изменений для реализации этих методов, то лучшим выходом из положения может быть обращение за профессиональной помощью.

Профессионал выслушает любые ваши пожелания и подскажет, какой метод подойдет лучше всего. Нанимать кого-то дороже, но, по крайней мере, вы знаете, что результаты будут именно такими, какие вы ищете.

Обзор звукоизоляции вентиляционных отверстий

В конечном счете, не так много быстрых решений, когда речь идет о звукоизоляции вентиляционных отверстий, по крайней мере, если вы хотите, чтобы звукоизоляция была эффективной. Это верно при звукоизоляции многих вещей, включая стены, двери или другие поверхности.

Информация, представленная в этой статье, не только взята из моего собственного опыта, но и включает информацию, с которой я столкнулся, когда искал способы звукоизоляции вентиляционных отверстий. Многие советы исходят от экспертов по звукоизоляции на Avsforum и других платформах.

Звукоизоляция вентиляционных отверстий иногда может быть довольно простой, а может быть и намного сложнее; все зависит от вашего макета. Это особенно верно для систем HVAC, поскольку они представляют собой нечто большее, чем обычные вентиляционные отверстия. Прежде чем вы возьмете какие-либо инструменты и приступите к работе, сначала выясните, откуда исходит основная проблема. Если вы не знаете, в чем проблема, вы просто потратите свое время и получите плохие результаты.

Если вы имеете дело только с обычным вентиляционным отверстием, не относящимся к HVAC, я бы рекомендовал просто снять его или полностью заблокировать. В некоторых случаях это невозможно, например, если вы арендуете недвижимость, а арендодатель не позволяет вам вносить изменения. Вам также может понадобиться вентиляция в комнате, так что это еще кое-что, что следует учитывать.

Для вентиляционных отверстий HVAC вы получите отличные результаты, следуя информации, представленной в этой статье. Не верьте мне на слово, часть информации в этой статье составлена ​​из рекомендаций экспертов по звукоизоляции!

Взгляните на некоторые изоляционные материалы, которые я рекомендую для звукоизоляции и акустики.

Легкий способ звукоизоляции вентиляционных воздуховодов с помощью 1 продукта!

Сталкивались ли вы когда-нибудь с нежелательным шумом, исходящим от вентиляционных каналов системы отопления и кондиционирования воздуха? В этой статье мы поговорим о простом способе звукоизоляции вентиляционных воздуховодов с помощью 1 продукта!

К моему удивлению, мне было очень трудно найти какую-либо информацию о том, как звукоизолировать вентиляционное отверстие. Везде, где я смотрел в Интернете, было больше похоже на вентиляционное отверстие, которое шло только из одной комнаты в другую.

Я хотел узнать о звукоизоляции вентиляционного отверстия, через которое проходил воздух, вызывая всевозможные вибрации и шумы. Но сначала, прежде чем я узнаю, как остановить шум, я хотел выяснить, как вообще происходит звук.

Есть несколько проблем, которые могут возникнуть в каналах отопления и кондиционирования воздуха, связанных с нежелательным шумом.

  • Эти воздуховоды имеют различные пути прохождения воздушного шума.
  • Следующая проблема с шумом — это вибрационный звук. Вибрационный звук — это реальное физическое движение. Например, когда машина рядом с вами подъезжает с громкой и тяжелой басовой музыкой, это похоже на стук, это вибрационная энергия.

Затем, конечно, взаимодействие между энергией вибрации и воздушным звуком, когда музыка гремит. Это определенно движет землю, потому что это, вероятно, похоже на то, на что это похоже, но на самом деле это вибрационная энергия. Вибрационная энергия заставляет воздух двигаться, что вызывает передачу звука по воздуху.

Когда вы думаете о системе воздуховодов, большинство людей думают о шуме, проходящем через воздуховод ACE HVAC, который проходит с одного конца и выходит с другого конца. Чего они не понимают, так это того, что шум пытается вырваться из стен воздуховода. Шум пытается выйти из воздуховода в то же время, когда шум со всех сторон воздуховода пытается проникнуть внутрь.

1. Глушитель шумоподавителя

Глушитель шумоподавителя Vivosun

Что вам нужно сделать прямо сейчас, так это перестать смотреть на вентиляционное отверстие как на виновника. Виновник находится намного глубже внутри воздуховода, чем вентиляционное отверстие, обращенное наружу. Подумайте об автомобиле, что заставляет автомобиль замолчать от всего происходящего внутреннего сгорания? Глушитель!

Теперь вы можете купить и установить продукт под названием VIVOSUN 8-дюймовый шумоподавитель (Amazon) для встроенного канального вентилятора.

Шумоглушитель для канального вентилятора кажется ответом. Вибрации исходят непосредственно от самого вентилятора, и если вы сможете погасить шумовую вибрацию в источнике, то проблема должна решиться сама собой.

Глушитель изготовлен из толстого вспененного неопрена коммерческого качества. Внутри находится специально подобранная текстура с открытыми порами в сочетании с формованной пеной для яичных ящиков, чтобы приглушить вибрационный шум.

Толстая пенопластовая изоляция внутри глушителя шумоподавления останавливает звуковые волны, но при этом обеспечивает беспрепятственный поток воздуха через систему.

Что меня больше всего поразило в этом продукте, так это то, что он уже полностью собран и готов к установке. Он легко подключается к 6-дюймовым вентиляторам, воздуховодам или аксессуарам.

Я думал, что мне, возможно, придется нанять кого-нибудь, чтобы установить его, но это было довольно просто и не требовало обслуживания. Вы устанавливаете его и забываете о нем, и, надеюсь, скоро вы также забудете о раздражающем шуме, который исходил от воздуховодов.

Вы можете приобрести шумоглушитель Vivosun для воздуховодов 3-х размеров. Все, что вам нужно сделать, это выяснить, какой размер подходит для вашей домашней системы вентиляции.

  • 4 дюйма: диаметр фланца 4 дюйма x длина корпуса 12 дюймов (дополнительная длина фланца 1,6 дюйма на каждом конце) и весит 2,9 фунта.
  • 6 дюймов: диаметр фланца 6 дюймов x длина корпуса 18 дюймов (дополнительная длина фланца 1,6 дюйма на каждом конце) и вес 5,75 фунтов.
  • 8 дюймов: диаметр фланца 8 дюймов x длина корпуса 24 дюйма (дополнительная длина фланца 1,7 дюйма на каждом конце) и весит 90,3 фунта.

Следует отметить, что этот глушитель не имеет монтажного комплекта, он собирается для установки между воздуховодом вентилятора и остальной частью воздуховода.

Однако вы можете обернуть глушитель металлическими или нейлоновыми ремнями, чтобы прикрепить его к потолку. Воздуховоды, входящие и выходящие из глушителя, должны быть примерно в двух дюймах от потолка, чтобы можно было подключиться к устройству.

Кроме того, глушитель не обязательно должен находиться непосредственно рядом с вентилятором. У некоторых воздуховодов есть изгиб сразу после вентилятора, прежде чем он выпрямляется в потолок подвала.

Вам нужно найти ближайшее место к вентилятору, где можно надежно прикрепить глушитель шумоподавителя, чтобы он выполнял свою работу. Выполнение этого таким образом может не уменьшить шум так сильно, как если бы он был подключен рядом с вентилятором, но это, безусловно, поможет уменьшить шум от вентилятора.

Популярный вопрос, который я слышу об этих глушителях, предполагает, что вентилятор и фильтр находятся внутри палатки для выращивания, где вы устанавливаете глушитель? Внутри (после вентилятора) или в конце вытяжного канала?

Шумоглушитель для канальных воздуховодов предназначен для работы вслед за вентилятором. Обычно он находится сразу после вентилятора, но его можно разместить и дальше по воздуховоду; если разместить его рядом с вентилятором невозможно.

Обратите внимание, что снижение шума будет заметно только в конце воздуховода, откуда выходит воздух, а не в помещении с самим вентилятором. Он заглушает воздух в воздуховоде, так что, когда он выходит из воздуховода, в воздух выходит гораздо меньше шума.

Глушитель также можно прикрепить внутри гроутента по направлению воздушного потока. Затем вы прикрепите воздуховод к выхлопу.

2. Advanced Acoustic Vent

Advanced Acoustic Vent

Я лично никогда не пробовал этот продукт, а также не знаю никого, кто пробовал, но очень жаль, что вы не можете купить его на Amazon в США или Канаде, потому что это было бы то, что я бы хотел интересно попробовать. В настоящее время он доступен только на Amazon EU и на веб-сайте брендов. но вы можете найти этот продукт в местном хозяйственном магазине.

Как видно на фото, он выглядит как обычный воздухоотводчик, но имеет встроенный шумоподавитель. Акустические вентиляционные отверстия были разработаны для обеспечения вентиляции через стену; оснащен звукопоглощающей подкладкой, которая значительно снижает проникновение шума через вентиляционное отверстие без уменьшения воздушного потока.

Этот элемент немного дороже, чем глушитель глушителя, который устанавливается непосредственно после вентилятора. Акустический вентиляционный клапан защитит только одну комнату в доме от нежелательного шума, исходящего от вентиляционного отверстия.

По этой причине я бы предпочел установить что-то, что уменьшило бы шум вентиляции во всем доме. Но если вас беспокоит только одна комната и вы живете в Великобритании, вы можете попробовать этот предмет. Если у вас есть такой предмет, пожалуйста, оставьте комментарий ниже и сообщите нам всем, нравится ли он вам и хорошо ли он работает.

3. Модернизация всей системы HVAC

Это не та новость, которую некоторые люди хотят услышать, но обновление системы HVAC может стать одним из способов вернуть все на круги своя. Работа с любым типом звукоизоляционного материала может дать некоторые временные решения, но ничто не сравнится с обновлением всей системы.

Современные системы гораздо лучше справляются с управлением звуком сразу, и они работают намного эффективнее. Даже если старая система HVAC работает относительно хорошо, для получения тех же результатов может потребоваться гораздо больше усилий. Это просто заканчивается тем, что он становится очень неуклюжим, и один ремонт за другим требуется позже в будущем.

Первоначальная стоимость определенно пугает людей, но, в конце концов, у обновления есть свои преимущества. Например, новые системы HVAC намного лучше с точки зрения энергоэффективности, поэтому человек будет каждый месяц немного экономить на счетах за коммунальные услуги. Это начинает складываться, и люди могут начать возвращать свои деньги. Деньги могут быть не очень большими, но в конечном итоге они помогают.

4. Гибкие воздуховоды

Может ли гибкий воздуховод действительно помочь? Хотите верьте, хотите нет, но в некоторых ситуациях это очень полезно. Гибкий воздуховод отлично справляется с сокращением утечек звука, и это значительно упрощает работу вентиляционного отверстия.

Причина, по которой это решение подходит только для некоторых, заключается в том, что гибкие воздуховоды более подвержены разрывам. Если что-то подобное происходит, это делает вещи очень шумными, и это не самое простое решение. Некоторые смотрят на гибкие воздуховоды и делают это только при необходимости. Это означает приспособление к уникальной ситуации или использование свободного места.

5. Использование потолков

Звукоизолирующие потолки помогают с вентиляционными отверстиями и утками. При использовании правильных материалов люди могут увидеть довольно значительное снижение уровня шума за короткий промежуток времени.

Софиты стали очень популярны, когда люди начали устраивать дома театры. Изготовлен из МДФ с утеплителем. Их можно использовать отдельно или использовать дополнительные слои гипсокартона между софитами. Это более продвинутый вариант, чем тот, в который каждый почувствует необходимость инвестировать, но его, безусловно, стоит изучить.

Вентиляционные отверстия и воздуховоды, безусловно, доставляют неудобства, но они необходимы в любом помещении. Последнее, что человек хочет сделать, это сбросить возможность управления звуком, поэтому софиты могут работать.

6. Использование звукоизоляционных экранов

Звукоизоляционные экраны — это еще один вариант, которым могут воспользоваться люди, нуждающиеся в звукоизоляции вентиляционного отверстия. Перегородка, по сути, представляет собой коробку, и она заставляет звуки распространяться немного дольше, чтобы помочь с общим процессом поглощения. Звук значительно уменьшается, когда он достигает людей в комнате, и это может быть просто решением, которое работает для некоторых.

Этот материал проникает внутрь стен и значительно снижает вибрацию. Думайте о звукоотражателе во многом так же, как о глушителе автомобиля, поскольку он может сильно изменить характер распространения звука.

Перегородки помогут только тем, кто использует систему HVAC. Утки уже довольно длинные, так что есть возможность установить эти дефлекторы по ходу дела. В более стандартном вентиляционном отверстии не будет места, поэтому в конце концов возможности оказать влияние не будет.

Стоит ли нанимать профессионала, чтобы сделать вашу систему HVAC тише?

Существует так много различных вариантов звукоизоляции воздуховодов, что невозможно сказать, предназначены ли они только для профессионалов.

Есть несколько простых решений, с которыми может справиться практически каждый, и нет особого смысла вкладывать средства в помощь профессионала. Однако бывают и более сложные ситуации, и требуется дополнительное время, чтобы во всем разобраться.

Профессионал сможет выявить проблему и немного проще, и иметь долгосрочные последствия. Если изначально новости о том, что может быть причиной проблемы, кажутся плохими, может помочь профессиональное мнение.

Еще одним преимуществом обращения к профессионалам является то, что они действительно могут обеспечить максимальную звукоизоляцию помещения с помощью других решений.

Если у человека проблемы с вентиляционным отверстием, у него могут быть проблемы и в других частях комнаты. Наличие кого-то, кто может делать все сразу, поможет уменьшить стресс и заставить все двигаться в правильном направлении быстрее, чем когда-либо.

Из-за чего в первую очередь шумят вентиляционные отверстия воздуховодов?

Многие люди любят выяснять, что именно вызывает шум в вентиляционных отверстиях. Есть несколько факторов, таких как форма, количество стен и материал, используемый для изготовления вентиляционного отверстия.

Некоторым людям в старых зданиях может показаться, что нужно заменить всю установку, если она сильно устарела. Если есть какие-либо повреждения, также может иметь смысл в первую очередь помочь со звукоизоляцией вентиляционного отверстия.

Старайтесь держаться подальше от металлических материалов, из-за которых звук может отражаться от вентиляционного отверстия и оставаться проблемой. Чем меньше металлических стенок внутри вентиляционного отверстия, тем лучше, потому что оно не будет так сильно шуметь. Многие современные вентиляционные отверстия имеют эту настройку, которая определенно пригодится.

Наконец, ищите чрезвычайно гибкий воздуховод с изгибами, чтобы звук не мог распространяться слишком далеко. Чем больше углов, тем лучше, особенно при управлении звуком. Направьте звук в лабиринт, и в конце все будет звучать намного тише.

Заключение

Спасибо, что прочитали одну из наших статей по снижению шума. Уменьшение шума вентиляционных отверстий может быть трудно выяснить при поиске в Интернете. Именно поэтому я решил написать эту статью в первую очередь. Пожалуйста, оставьте нам комментарий, если у вас есть шумоглушитель для встроенного воздуховода.

7 простых способов шумоподавления

Если вы, как и я, не можете выспаться из-за шума на улице , держу пари, вы приложили немало усилий, чтобы звукоизолировать свою комнату .

Как и я, вы, возможно, звукоизолировали двери и утеплили окна и даже купили лучшие звукоизоляционные шторы, доступные в городе, но все равно устали от раздражающего звука, исходящего из ваших наддверных вентиляционных отверстий.

Ну, не больше!

Вот оно. Враг!

Даже после закрытия всех дверей и окон звук может проникать через вентиляционные отверстия над вашими входами, которые вы пропустили ранее. И все усилия по звукоизоляции спальни пропадут даром, если не уделить особое внимание этим шумным вентиляционным отверстиям .

Вы всегда можете закрыть вентиляционное отверстие звуконепроницаемой крышкой , блокируя шум, но ограничивая приток воздуха в помещение и нарушая общую вентиляцию.

Однако в долгосрочной перспективе это может привести не только к осложнениям со здоровьем, но и к нежелательному запаху, росту плесени и проблемам с охлаждением в помещении.

Page Contents

Итак, возникает вопрос, можно ли звукоизолировать вентиляционное отверстие, не нарушая при этом поток воздуха?

Простой ответ: НЕТ. Воздух является основным переносчиком звука, и любой звукоизоляционный материал так или иначе ограничивает поток воздуха. Финальное место намного тише, чем открытое.

К счастью, есть несколько вещей, которые можно сделать, чтобы остановить шум, распространяющийся через вентиляционные отверстия над дверями, не блокируя полностью воздушный поток. Являетесь ли вы подающим надежды ютубером, музыкантом или корпорацией, ваши потребности и цели в звукоизоляции будут разными.

В зависимости от ваших требований к звукоизоляции и необходимого уровня воздушного потока в помещении можно выбрать один из нескольких вариантов.

Осмотр вентиляционного отверстия

Но прежде чем приступить к звукоизоляции вентиляционного отверстия, есть один важный шаг, который большинство людей игнорирует, а именно проверка вентиляционное отверстие.   Для выбора правильного метода шумоподавления необходимо понимать:

  1. Назначение вентиляционного отверстия.
  2. Форма воздуховода.
  3. Количество стен/поверхностей на пути воздуха.
  4. Материал для изготовления вентиляционного отверстия .

Все вентиляционные отверстия можно разделить на два основных типа – Вентиляционные отверстия и Вентиляционные отверстия .

Вентиляционные отверстия предназначены для перекрестного проветривания между двумя помещениями и обычно располагаются над дверями, в то время как отверстия для вентиляции и кондиционирования отвечают за контроль температуры в инфраструктуре. В этих дверных вентиляционных отверстиях может образовываться конденсат, если они заблокированы без надлежащей изоляции.



Форма вентиляционного отверстия и его длина определяют путь, по которому должны проходить воздух и звук. Прямые и короткие вентиляционные отверстия всегда более шумные, чем более длинные.

Если на пути звука достаточно преград/стен, поток воздуха будет ограничен. Звуковые волны будут отражаться от поверхностей, теряя больше энергии, что приведет к уменьшению шума.

Такие материалы, как алюминий и сталь, вызывают более громкое эхо, создавая больше шума в спальне. Утечки и щели в сети воздуховодов могут привести к громкому шипящему шуму в системе, который необходимо устранять индивидуально.

Очень важно определить и понять проблемы в воздуховодах выбрать эффективный метод звукоизоляции из имеющихся альтернатив .

Лучшие советы по звукоизоляции вентиляционных отверстий

Я столкнулся с той же проблемой звукоизоляции, что и вы сегодня. Поэтому я попробовал и протестировал несколько вещей у себя дома. Я поделюсь тем, что у меня получилось при звукоизоляции воздуховодов/вентиляционных отверстий.

1. Создайте звуковой лабиринт внутри вентиляционного отверстия

В вашем доме становится очень жарко и немного неудобно летом без вентиляции ? Если да, то блокировка вентиляционного отверстия на потолке не вариант. Наилучшей альтернативой в данном случае является создание звукового лабиринта .

С помощью звуковых лабиринтов воздух будет продолжать свободно проходить через вентиляционное отверстие , тем временем используя энергию звуковых волн и ослабляя эффект шума. Имея несколько преград на пути звука, воздух вынужден двигаться по зигзагообразной схеме в вентиляционном отверстии.

Поскольку звук отражается от нескольких поверхностей, покрытых звукопоглотителями, этот метод вполне эффективно снижает шум , не сильно ограничивая поток воздуха. Воздух по-прежнему сможет проходить, но будет значительное снижение шума вентиляционных отверстий.

Как построить звуковой лабиринт с вентиляционным отверстием: простое руководство

Поначалу создание звукового лабиринта может показаться огромной и утомительной задачей, но с правильными материалами и инструкциями это так же просто, как и другой проект DIY.

Вещи, которые вам понадобятся:

  • Стремянка (только если вентиляция расположена высоко)
  • Отвертка или дрель
  • Фанерный лист максимальной толщиной ½ дюйма
  • Акустическая пена
  • Маленькая пила по дереву
  • Универсальный нож или ножницы
  • Рулетка/весы
  • Сильный клей, такой как клей Gorilla Glue
  • Немного терпения

Хорошая подготовка — это почти половина пути! Эти легкодоступные материалы можно без труда приобрести в ближайшем хозяйственном магазине. Как только вы соберете все инструменты и оборудование, выберите Эффективное рабочее место во избежание случайных повреждений при использовании пилы по дереву или клея.

Это рисунок того, как выглядит звуковой лабиринт вентиляционных отверстий. Боковая часть и перекладины покрыты акустической пеной, которую вы приклеиваете, чтобы получился звуковой лабиринт.
Вот пошаговая процедура создания простого и эффективного звукового лабиринта:
Шаг 1. Измерьте размер вентиляционного отверстия

Откройте вентиляционное отверстие с помощью стремянки и отвертка. Сантиметровой лентой измерьте размеры вентиляционного отверстия. Общая длина вентиляционного отверстия будет определять количество барьеров, необходимых в лабиринте.

Шаг 2: Отрежьте фанеру одинакового размера

Перенесите размеры (ширина x высота) воздуховода на лист фанеры. Вырежьте первую часть и проверьте, входит ли она в вентиляционное отверстие. Кусок должен быть такой же высоты, как вентиляционное отверстие, но не менее на 30% уже, чем все вентиляционное отверстие, чтобы воздух мог проходить. Вырежьте четыре таких куска. Если вентиляционное отверстие работает дольше, сделайте больше стен для эффективного результата.

Шаг 3: Приклейте акустическую пену к фанере

Покройте обе стороны фанерных частей акустической пеной. Абортирующий материал акустической пены предотвратит эхо звука от стен и израсходует звуковую энергию, уменьшая интенсивность шума, выходящего из вентиляционных отверстий.

Шаг 4: Закрепите фанеру внутри вентиляционного отверстия

Покрыв фанеру акустической пеной, поместите ее внутрь воздуховода и расположите с разных сторон, чтобы получился лабиринт.

Закрепите эти детали с помощью клея с разных сторон одну за другой. Для достаточной циркуляции воздуха оставьте не менее 1 дюйма пространства между каждой стеной из фанеры.

Шаг 5. Накройте внутреннюю часть вентиляционного отверстия акустической пеной

После того, как вы закрепите стены лабиринта, накройте боковые стороны, а также верх и низ вентиляционного отверстия акустической пеной – эффективным звукопоглотителем. Плотно прикрепите его с помощью клея. Этот шаг будет способствовать дальнейшему помогает уменьшить общее эхо в вентиляционном отверстии .

Наконец, снова закрутите крышки на вентиляционном отверстии.

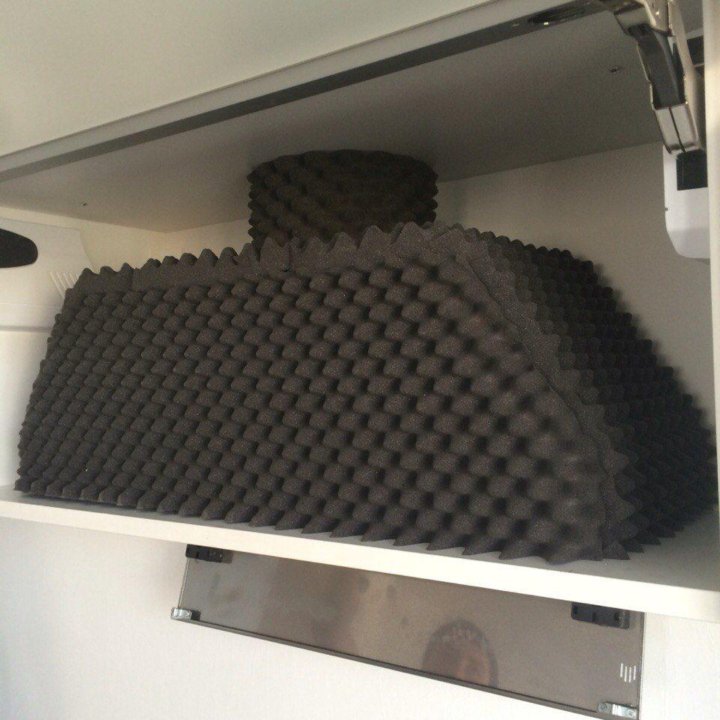

2. Используйте акустическую пену для снижения шума

Акустическая форма представляет собой звукопоглощающий материал , обычно используемый в студиях, кинотеатрах и театрах. Обычно эта пена состоит из материалов на основе полиуретана, таких как полиэфир, полиэстер и экструдированный меламин.

Первоначально он был разработан для улучшения качества звука в закрытом помещении за счет поглощения эха, а не для подавления шума. Однако, поскольку стенки воздуховодов обычно состоят из металлов, уменьшение эха, вызванного отражением звука, может сильно помочь в уменьшении шума.

Вы можете быстро приобрести различные виды акустической пены в местном хозяйственном магазине или приобрести ее в Интернете менее чем за 1,5 доллара США за квадратный фут. Если у вас остались какие-то остатки от звукоизоляции вашей комнаты ранее, они могут оказаться полезными сейчас.

Дрель элементарная. Откройте вентиляционное отверстие с помощью отвертки и покройте всю внутреннюю часть вентиляционного отверстия слоем акустической формы. Надежно закрепите его по бокам с помощью клея. Теперь снова прикрепите крышку, и форма поможет уловить и уменьшить энергию звуковых волн, тем самым заглушив шум на пути.

3. Накройте вентиляционные отверстия звуконепроницаемыми занавесками

Иногда вентиляционные отверстия просто необходимы для поддержания комнатной температуры в разгар лета и обеспечения вентиляции в закрытом помещении. Постоянная блокировка вентиляционного отверстия может иметь больше последствий, чем преимуществ. В таких случаях правильным решением может быть временно накройте его простым чехлом – чем-то вроде звукоизолирующей занавески или одеяла .

Это, безусловно, самый простой и доступный метод снижения шума, исходящего от вентиляционных отверстий, без ущерба для общей эстетики помещения.

Все, что вам нужно сделать, это установить карниз над форточкой и повесить на него плотную штору. Занавес не обязательно должен быть звуконепроницаемым. Чехол из толстого и плотного материала с несколькими слоями может быть столь же эффективным в гашении звуковых вибраций.

Звукоизолирующие шторы легко найти в местных магазинах предметов интерьера или купить их в Интернете.

Если вы закрываете вентиляционное отверстие прямо над дверью, добавьте карниз для штор прямо над вентиляционным отверстием и опустите занавеску на пол для достижения наилучших результатов. В жаркие летние дни все, что вам нужно сделать, это открыть шторы и впустить воздух.

Есть еще один полезный хак , который может быть очень эффективным для временного закрытия вентиляционных отверстий, расположенных намного ближе к полу – скрыть его с помощью предметов мягкой мебели , например, дивана или кресла-мешка. Толстая поглощающая ткань будет способствовать поглощению звуковых волн и уменьшению шума в комнате.

4. Заблокируйте вентиляционное отверстие с помощью гипсокартона

До сих пор мы обсуждали способы сделать шумозащитный экран возвратного воздуха без полной потери его функциональности. Однако, если вы ищете полный глушитель шума вентиляционного отверстия, например, в музыкальной студии вы можете начать с полного удаления или блокировки вентиляционного отверстия .

Если тепло в квартире не является серьезной проблемой и у вас есть достаточная вентиляция, эта мера может оказаться полезной, особенно для вентиляционных отверстий, не связанных с HVAC. Процесс установки шумоглушителя воздуховода относительно прост:

Шаг 1: Откройте вентиляционное отверстие

Откройте вентиляционное отверстие и закрепите деревянную планку, равную размерам вентиляционного отверстия, в самом начале вентиляционного отверстия.

Шаг 2: Изоляция воздуховода

Вы можете заполнить воздуховод каким-либо изоляционным материалом, таким как гипсокартон или гипс, или вы можете закрыть вентиляционное отверстие другой деревянной доской и загерметизировать его гипсокартоном.

Шаг 3. Совместите стену с заполнителем зазоров

Когда вы закончите заполнение вентиляционного отверстия, совместите его со стеной с помощью клея для стен. После того, как он высохнет, смешайте его с текстурой стены с помощью наждачной бумаги и покрасьте в тон стене.

Однако, если вентиляционное отверстие является частью системы HVAC в конструкции вашего дома, рекомендуется проконсультироваться со специалистом, прежде чем закрывать вентиляционное отверстие над дверью, чтобы избежать проблем с вентиляцией.

5. Заполните вентиляционное отверстие звукоизоляционным герметиком

Еще один более простой и менее утомительный способ звукоизоляции – использовать акустический герметик для заполнения зазора. Вы можете использовать пенопластовый герметик или заполнители зазоров, которые расширяются и заполняют поверхность, где бы она ни применялась. Например, вы можете попробовать наполнитель Great Stuff Gap Filler или Touch n’ Foam Max Filler.

Давая практически те же результаты, что и наполнитель для гипсокартона, эти герметики становятся воздухонепроницаемыми и водостойкими после затвердевания. Кроме того, он также может выровнять текстуру стены наждачной бумагой и покрасить ее в тон остальной части стены.

Так как герметик является водостойким, он может легко поглощать конденсат, который обычно возникает при работающей системе отопления, вентиляции и кондиционирования воздуха.

Процесс невероятно прост; все, что вам нужно сделать, это надеть рабочие перчатки, снять крышку воздуховода, распылить пену на воздуховод и заполнить его , и снова надеть крышку. Весь процесс занимает около нескольких минут!

6. Временная заглушка вентиляционного отверстия

Если вентиляционное отверстие пропускает много шума, и это просто невыносимо, но при этом имеются серьезные проблемы с вентиляцией, вы можете создать простую временную заглушку который можно легко установить и удалить по мере необходимости. Чтобы создать временную шапку, выполните следующие действия:

Шаг 1: Снимите крышку вентиляционного отверстия и измерьте размеры.

Шаг 2: Перенесите эти размеры на фанеру толщиной четверть дюйма. Вырежьте деталь простой пилой по дереву.

Шаг 3: Поместите этот вырез из дерева на внутреннюю сторону воздуховода и заклейте его водонепроницаемой лентой.

Шаг 4: В конце вы также можете наклеить герметизирующую ленту вдоль внутренних краев крышки вентиляционного отверстия, чтобы убедиться, что через нее не будет проходить шум.

Результат будет такой же, как и при блокировке вентиляционного отверстия. Однако при необходимости его можно легко удалить. Это удобное решение оставит вам все еще работающий вентиляционный клапан.

Звукоизоляция HVAC Vents

1. Используйте вкладыши воздуховодов, гибкие воздуховоды и софиты
Вкладыши воздуховодов

Использование доступных воздуховодов, т. е. поглощающих материалов внутри систем HVAC, может не только помочь в снижении шума, но и помочь уменьшить счета за электроэнергию путем изоляции всей системы вентиляции. Есть несколько звукоизоляционных воздуховодов, доступных в Интернете, один из них — Reflectlix, который довольно дешев.

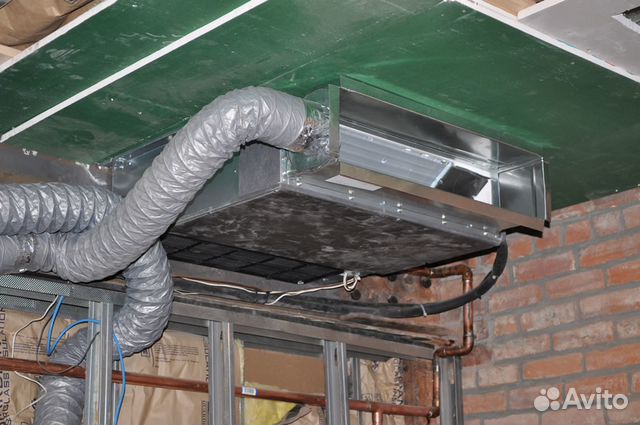

Гибкие воздуховоды

Гибкие воздуховоды могут изгибаться в требуемую форму, создавая барьеры для воздуха и звуковых волн, таким образом уменьшая шум .

П.С. Изгибы гибких воздуховодов могут иметь небольшие разрывы, из-за которых ваши вентиляционные отверстия могут подвергаться прямому воздействию звука. В целях предосторожности используйте только гибкие воздуховоды хорошего качества, такие как Dundas Jafine.

Софиты

Если вентиляционные отверстия подвергаются прямому воздействию звука, то для их покрытия можно использовать изолирующие потолки. В данном случае типичный со слоем плиты МДФ с некоторым изоляционным материалом. Гибкий воздуховод внутри софита будет иметь много изгибов, чтобы мы могли добиться лучшего снижения шума.

Если звук, который вы хотите заблокировать, не оглушающий, а постоянно раздражающий голос, эти небольшие приемы, несомненно, помогут вам.

2. Модернизация системы HVAC

Иногда причиной лишнего шума могут быть неэффективные и старые системы вентиляции и кондиционирования. В самом воздуховоде могут быть утечки и щели, создающие нежелательное шипение и шум.

Если у вас достаточно средств, лучшим вариантом будет обратиться к профессионалу и отремонтировать всю систему вентиляции, обеспечив шумоподавление с адекватным потоком воздуха в доме. Хотя это может показаться большой инвестицией, в долгосрочной перспективе это может быть выгодно.

Итак, как предотвратить распространение шума через вентиляционные отверстия

У всех разные требования к шумоподавлению, поэтому для каждого проекта наилучший вариант звукоизоляции будет разным.

Сколько бы вы ни вложили в процесс звукоизоляции своей спальни, все это будет напрасно, если вы не уделите особое внимание форточкам. Эта проблема с раздражающим шумом может быть решена с помощью простых решений, указанных выше.

Все, что вам нужно сделать, это выбрать лучший вариант на основе Ваша потребность в звукоизоляции, требования к помещению, выделенный бюджет и затраченные усилия . Если вентиляционное отверстие не используется, рекомендуется полностью его закрыть.

Вы всего в маленьком шаге от мирной, тихой комнаты вашей мечты ! С помощью этих проектов «сделай сам» вы сможете быстро завершить звукоизоляцию без огромных вложений и какой-либо профессиональной помощи. Так чего же ты ждешь? Начать сейчас!

Как звукоизолировать системы отопления, вентиляции и кондиционирования

Опубликовано Acoustical Surfaces на | Оставьте комментарий

Системы вентиляции и кондиционирования воздуха в наших домах и офисах являются важным элементом обеспечения нашего комфорта. До появления систем отопления, вентиляции и кондиционирования воздуха единственным выходом для нас было сжигание огня зимой и надежда на приятный ветерок, дующий через открытые окна летом. Шумная система отопления, вентиляции и кондиционирования воздуха с таким комфортом, какой она обеспечивает, может стать настоящим убийцей релаксации и продуктивности.

Научиться звукоизоляции систем отопления, вентиляции и кондиционирования воздуха несложно, и это может уменьшить количество нежелательных звуков. Если вас когда-либо беспокоил звук вашей шумной системы отопления, вентиляции и кондиционирования воздуха, вы должны понимать причины шума и то, как просто вы можете его уменьшить, вы захотите продолжить чтение.

Почему мы используем звуконепроницаемые системы ОВКВ

Хотя системы ОВК обеспечивают комфортную внутреннюю температуру и уровень влажности, независимо от времени года и региона, они усиливают воздушный поток, что может создавать значительный уровень шума. Ваша печь и кондиционер создают вибрации во время работы, и воздух, проходящий через воздуховод, делает то же самое. Все эти вибрации отвлекают от шума, что может повлиять на наш сон дома и нашу продуктивность на работе.

Многие из нас привыкли к шуму и не знают, насколько лучше может быть звуконепроницаемая система вентиляции и кондиционирования. Но, предприняв несколько простых шагов, мы можем уменьшить стресс и создать более энергоэффективную систему. С помощью нескольких простых продуктов и базового понимания того, как звукоизолировать системы отопления, вентиляции и кондиционирования воздуха, вы можете существенно снизить уровень шума, а также приличную часть своего счета за электроэнергию.

Как звукоизолировать системы отопления, вентиляции и кондиционирования воздуха

Прежде чем мы узнаем, как свести к минимуму шум переменного тока или гул печи, мы должны определить, откуда исходят звуки и какая звукоизоляция нам нужна. Шумные воздуховоды и вибрации от устройства — две основные причины, с которыми нам придется иметь дело.

Как звукоизолировать системы HVAC: работа с шумными печами и кондиционерами

Одним из основных источников звука в системе HVAC является блок, обеспечивающий тепло или кондиционер. Когда эти блоки включаются, включаются вентиляторы, и создаваемая ими энергия может превращаться в вибрации, которые выходят далеко за пределы самого блока. Чтобы сохранить эти вибрации там, где они должны быть, вам необходимо изолировать устройство. Вот как звукоизолировать блоки HVAC.

Установите изоляционную прокладку или виброопоры под блоком

В зависимости от того, где расположена ваша печь или блок переменного тока, значительная часть энергии вибрации может передаваться непосредственно от блока на этаж ниже. Это может вызвать нежелательный шум, а также раздражающие вибрации, которые мешают повседневной деятельности.

Размещение устройства на изолирующей прокладке или виброопорах поглотит эти вибрации до того, как они перейдут на пол, что значительно уменьшит одну из основных и наиболее разрушительных причин шума систем отопления, вентиляции и кондиционирования воздуха.

Оберните устройство звукопоглощающими материалами

Вибрации, создаваемые вашим устройством, не только распространяются вниз. Если вы хотите добиться высокого уровня звукоизоляции, рекомендуется обернуть сам блок звукопоглощающими материалами.

Со многими звукопоглощающими материалами HVAC очень легко работать, и вам, скорее всего, не нужно будет нанимать кого-то для их установки, если вы этого не хотите. Просто обрежьте по размеру, снимите подложку и прикрепите ее там, где хотите.

Сборка шкафа HVAC

Если вы действительно хотите уменьшить шум, создаваемый вашей системой вентиляции и кондиционирования, вы можете подумать о строительстве специального шкафа для размещения устройства. Когда мы строим и изолируем шкафы HVAC, мы не только скрываем неприглядные инженерные коммуникации, но и поглощаем как вибрации, так и звуковые волны, распространяющиеся по воздуху, до того, как они смогут покинуть окрестности.

Чтобы служить эффективным звукоизолирующим экраном для систем отопления, вентиляции и кондиционирования воздуха, убедитесь, что шкаф имеет плотные стены и тяжелую дверь. Изоляция, которую вы используете в шкафу ОВКВ, должна быть достаточно плотной, чтобы поглощать звуковые волны, но при этом быть безопасной для использования рядом с устройством. Как только он будет хорошо изолирован, не забудьте все это хорошо загерметизировать. Везде, где может проходить воздух, есть потенциальный проход для звуковых волн.

Если вы изучаете, как звукоизолировать шкафы ОВиКВ или котельные в промышленных условиях, акустические шторы и одеяла могут стать хорошим решением для изоляции. Они улавливают большое количество звуковых волн, их легко устанавливать и перемещать при необходимости. Акустические шторы и одеяла также можно использовать для ограждения наружных блоков, что делает их очень универсальным и экономичным вариантом.

Замените устаревшую систему HVAC

Если ваша система HVAC кажется слишком громкой, возможно, пришло время ее заменить. Многие новые устройства намного тише, чем те, что были проданы 20 или 30 лет назад, а также намного более энергоэффективны. Модернизация может снизить уровень шума, с которым вам приходится сталкиваться, что значительно упрощает изучение звукоизоляции систем отопления, вентиляции и кондиционирования воздуха.

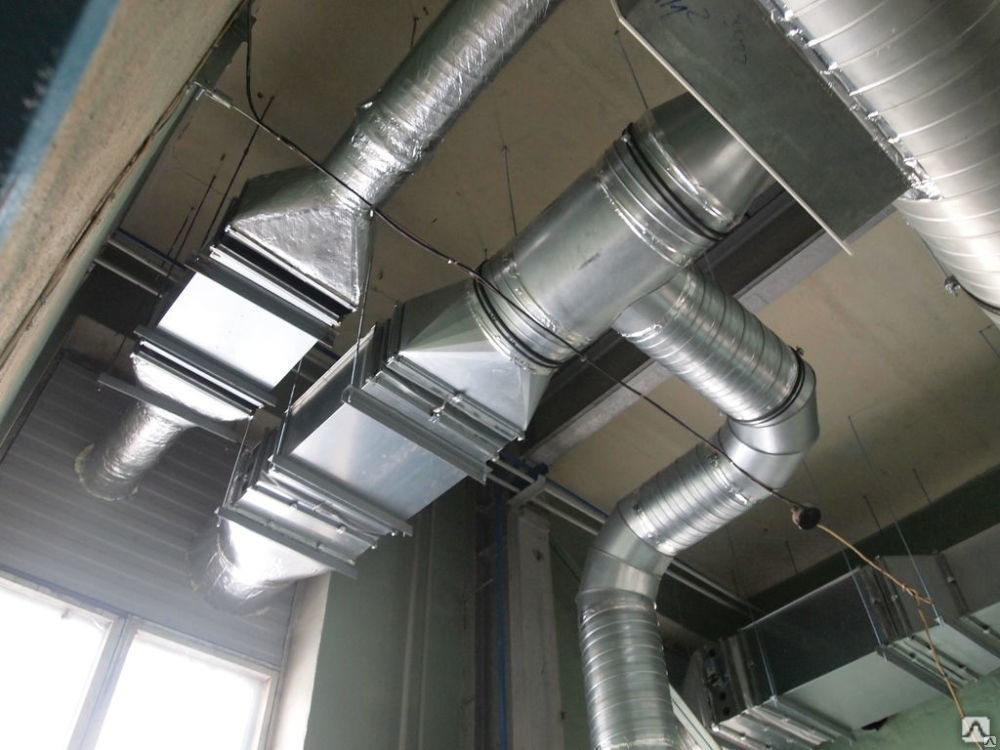

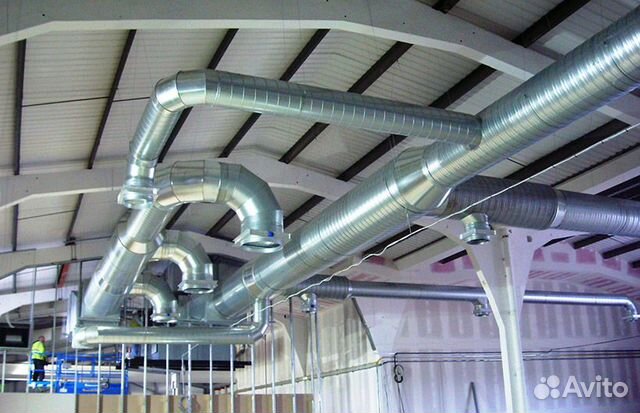

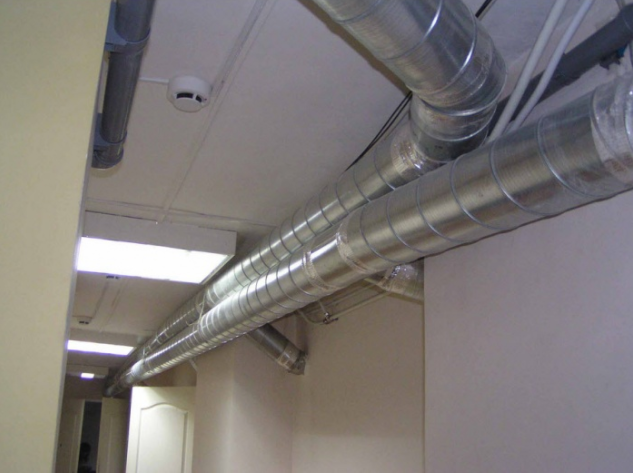

Как звукоизолировать системы HVAC: работа с воздуховодами

Системы HVAC могут быть чрезмерно шумными из-за того, что они построены на полых металлических воздуховодах, пересекающих ваш дом или офис. Эта среда созрела для того, чтобы позволить шуму накапливаться и отражаться. Чтобы заставить их замолчать, вы должны обработать воздуховоды. Вот краткое изложение того, как звукоизолировать трубы отопления.

Оберните воздуховоды звукопоглощающими материалами или изоляцией

Если вы испытываете сильные вибрационные шумы, исходящие от воздуховодов, простое решение — обернуть воздуховоды. Оборачивая воздуховоды и трубы изоляционными или звукопоглощающими материалами, вы можете сдерживать вибрации самих воздуховодов и труб. Звукоизоляция воздуховодов — это простое, но очень эффективное решение для шумоизоляции воздуховодов.

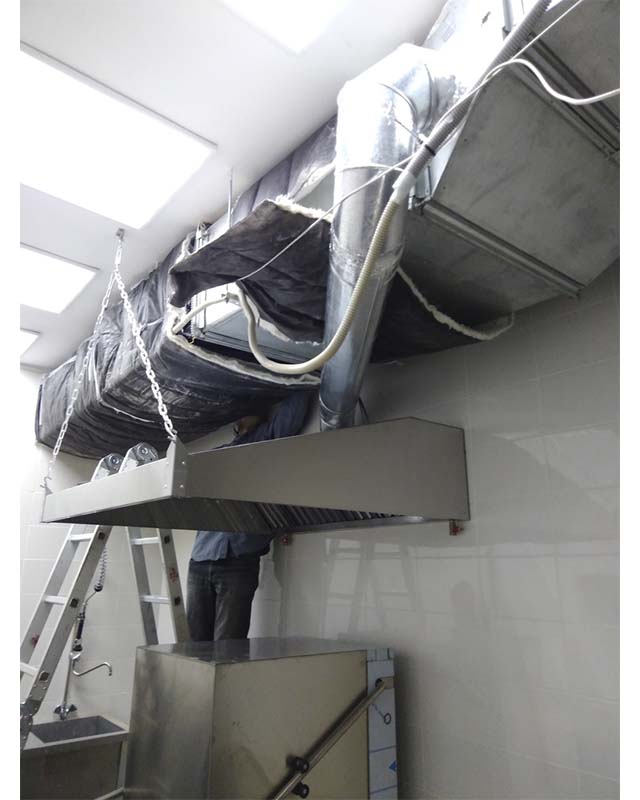

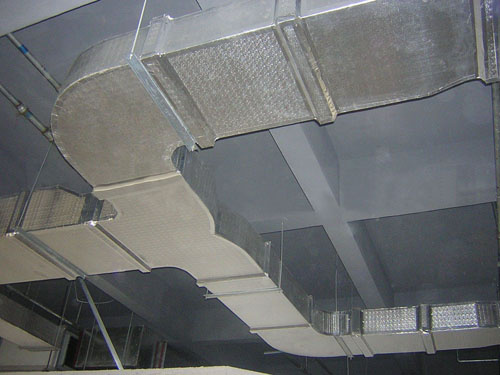

Изоляция воздуховодов

Обмотка воздуховодов снаружи поможет уменьшить вибрации, но не поможет полностью поглотить звуковые волны, которые проходят внутри них. Если вы хотите уменьшить эти шумы, либо для уединения, либо просто для тишины и покоя, вам нужно использовать акустическую облицовку для воздуховодов.

Хороший изоляционный материал для воздуховодов должен быть достаточно пористым, чтобы поглощать звуковые волны, а также изготавливаться из нетоксичных и нераздражающих материалов, поскольку этот воздух должен закачиваться обратно в комнату вами и вашими близкими. Также рекомендуется проверить рейтинг пожарной безопасности продукта, а также такие параметры, как поглощение водяного пара, устойчивость к бактериям и коррозионная стойкость продукта перед его установкой. Никто не хочет променять тихие вентиляционные отверстия HVAC на вдыхание вредных волокон или паров, поэтому убедитесь, что продукт, который вы используете, предназначен для этой цели.

Изоляция ваших воздуховодов также обеспечит дополнительное преимущество, сделав ваши воздуховоды более эффективными за счет предотвращения утечек, поэтому она работает на нескольких уровнях.

Используйте шумоглушители для воздуховодов

Одним из наиболее эффективных способов контроля звуков внутри воздуховодов является, в первую очередь, предотвращение проникновения звуков. Глушители для воздуховодов представляют собой звуковую перегородку для воздуховодов, которая обычно размещается между блоком и воздуховодом, не позволяя шуму проникать в воздуховоды и передаваться в каждую комнату дома или офиса.

Если вы работаете в офисе, где конфиденциальность важна или даже обязательна, канальные глушители — отличный способ контролировать звуковые волны, проходящие через вашу систему HVAC. Глушители воздуховодов не только снижают шум, создаваемый вентиляторами, но и отлично справляются с задачей предотвращения распространения речи и других звуков по воздуховодам и в другие помещения. Ваши клиенты будут рады, что вы нашли время, чтобы узнать, как звукоизолировать воздуховоды HVAC, чтобы защитить их частную жизнь, знают ли они, что вы это сделали или нет.

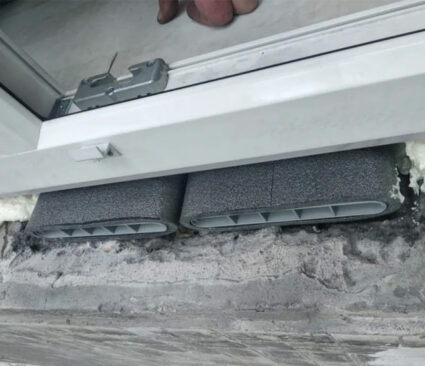

Звукоизоляция вентиляционных отверстий без ОВКВ

Не все вентиляционные отверстия в домах и офисах подключены к системе ОВКВ. Если у вас есть простое вентиляционное отверстие, предназначенное для вентиляции в жаркие дни или для удаления паров из нагревательных или охлаждающих элементов, эти вентиляционные отверстия могут позволить внешним шумам проникать в комнату. Если вы устали от попыток сохранить эти внешние звуки там, где они должны быть, возможно, пришло время что-то с этим сделать. Если вы хотите звукоизолировать вентиляционное отверстие, которое не подключено к вашей системе HVAC, ваши варианты выглядят немного иначе.

Удаление вентиляционного отверстия

Самым простым решением может быть полное удаление вентиляционного отверстия. Если это не проблема безопасности, удаление вентиляционного отверстия и закрытие отверстия новыми слоями изоляции и гипсокартона может решить ваши проблемы с шумом с минимальными усилиями.

Закройте вентиляционное отверстие

Если вы не хотите полностью снимать вентиляционное отверстие, вы можете вместо этого закрыть его. Вы можете купить относительно недорогие магнитные крышки, которые практически любой может относительно легко установить. Как правило, если воздух проходит через вентиляционные отверстия, шум распространяется через вентиляционные отверстия. Заблокировав поток воздуха, вы также заблокируете множество внешних шумов.

Составьте свой план

Теперь, когда вы знаете основы звукоизоляции систем отопления, вентиляции и кондиционирования воздуха, пришло время решить, как вы собираетесь решать проблемы с шумом. Каждая система HVAC так же уникальна, как и дом или бизнес, в котором она установлена, поэтому обязательно обращайтесь к профессионалам, если у вас есть какие-либо вопросы. Они могут помочь вам решить, в чем заключаются ваши проблемы и какие конкретные продукты обеспечат наибольшую отдачу от снижения шума HVAC за вложенные деньги.


Дополнительные ресурсы


Как звукоизолировать вентиляционное отверстие: уменьшить шум HVAC!

Независимо от того, хотите ли вы звукоизолировать свою спальню или устранить отвлекающие звуки из домашнего офиса, вы обнаружите, что существует множество источников шума.

Даже если вы звукоизолировали потолок, стены и пол, через них все равно может проникать нежелательный шум. Каков источник? – Это могут быть ваши вентиляционные отверстия.

Вентиляционные отверстия часто упускают из виду, но они являются печально известным источником шума. Могут просачиваться звуки из соседних комнат, ветер и другие раздражающие шумы.

Хотя вы можете установить крышки на вентиляционные отверстия, это не лучшее решение. Крышки могут ограничивать поток воздуха из вентиляционных отверстий, не позволяя им выполнять свою функцию. К счастью, есть способы звукоизоляции вентиляционного отверстия без нарушения воздушного потока.

Различные типы шума

Прежде чем мы обсудим методы звукоизоляции вентиляционных отверстий, важно обсудить различные типы шума. Цель звукоизоляции, конечно же, устранить или значительно уменьшить нежелательный шум; однако, поскольку существуют разные виды шума, вам нужно знать, с какими типами вы имеете дело, чтобы знать, какие стратегии использовать.

Существует два основных типа шума:

Воздушный

Воздушный нос, как следует из названия, представляет собой шум, распространяющийся по воздуху; голоса, телевизоры и т. д. Звуковые волны передаются по воздуху до тех пор, пока не сталкиваются с твердым объектом, например со стеной. Это столкновение передает эти вибрации через объект в пространство за ним; поэтому вы можете слышать, как кто-то в соседней комнате говорит, как будто он стоит рядом с вами.

Структурный

Структурные шумы, с другой стороны, возникают в результате удара предметом о конструктивный элемент; например, кастрюля, падающая на пол, шаги на лестнице или удар стула о стену.

Структурный шум возникает из-за того, что удар, возникающий между объектом и конструктивным элементом, вызывает вибрацию обеих сторон конструкции, например пола, и эта вибрация создает звуковые волны.

Вентиляционные отверстия могут быть источником как воздушного, так и структурного шума; поэтому может потребоваться использование различных методов звукоизоляции.

Как звукоизолировать вентиляционные отверстия

Существует несколько способов звукоизоляции вентиляционных отверстий. Ниже мы выделяем несколько стратегий, которые могут эффективно уменьшить количество шума, проходящего через ваши вентиляционные отверстия.

Акустическая пена

Акустическая пена помогает минимизировать эхо. Когда звуковые волны отражаются в воздухе, пена улавливает их. чтобы они не создавали эхо-эффект. Этот материал не предназначен для блокировки шума, но вместо этого он предназначен для улучшения качество звука в помещении; поэтому обычно используется акустическая пена на студиях звукозаписи и в кинотеатрах.

Для вентиляционных отверстий акустическая пена может оказаться эффективным способом снижения шума, поскольку эти конструкции создают сильное эхо; это особенно верно, если они изготовлены из металла.

Таким образом, этот материал может поглощать эхо, проходящее через вентиляционные отверстия, тем самым сводя к минимуму количество нежелательных звуков, проникающих в пространство, которое вы пытаетесь звукоизолировать.

Чтобы звукоизолировать вентиляционные отверстия с помощью материала, выполните следующие простые шаги:

  • Снимите и измерьте крышки вентиляционных отверстий.
  • Отрежьте акустическую пену, чтобы она была того же размера, что и крышки вентиляционных отверстий.
  • Нанесите клей по краям внутренней части крышек.
  • Прикрепите пенопласт к крышкам, убедившись, что все зазоры закрыты.
  • Замените крышки на вентиляционных отверстиях.

Создание звукового лабиринта

Звуковой лабиринт — один из наиболее эффективных способов звукоизоляции вентиляционного отверстия. Звуковой лабиринт не будет препятствовать прохождению воздуха через вентиляционное отверстие, поэтому вентиляция не будет проблемой, но он успешно заглушает нежелательные звуки.

Это потому, что лабиринт создает несколько поверхностей в вентиляционном отверстии, и звуковые волны должны отражаться от этих поверхностей, чтобы попасть в вашу комнату. Таким образом, количество шума значительно снижается. Однако, хотя это эффективно, создание звукового лабиринта может быть немного трудоемким.

Для создания звукового лабиринта вам понадобится следующие расходные материалы:

  • Акустическая пена
  • Фанера
  • Зеленый клей
  • Канцелярский нож
  • Рулетка измерительная
  • Пила; ручная пила, электропила и т. д.

Используйте следующие инструкции для сборки звуковой лабиринт в вентиляционном отверстии:

  • Снимите крышку с вентиляционного отверстия.
  • Измерьте внутреннюю часть вентиляционного отверстия.
  • Отрежьте фанеру так, чтобы она поместилась внутри вентиляционного отверстия, а затем отрежьте около 30 % края доски, чтобы воздух мог проходить вокруг нее. Создайте как минимум четыре куска фанеры одинакового размера.
  • Прикрепите акустическую пену к обеим сторонам каждого куска фанеры с помощью зеленого клея.
  • Закрепите фанеру на месте, нанеся клей на один край и вставив их в вентиляционное отверстие, оставив между ними расстояние примерно в дюйм. Панели должны крепиться к внутренней части форточки попеременно, например, первая слева, вторая справа, третья слева и так далее.
  • Нанесите акустическую пену на заднюю часть вентиляционного отверстия, используя зеленый клей, чтобы закрепить ее на месте.
  • Замените вентиляционную крышку.

Герметизация вентиляционных отверстий

Вы также можете попробовать использовать герметик для предотвратить передачу звуковых волн через ваш вентиляционные отверстия. Мы рекомендуем использовать монтажную пену для этой техники, так как он лучше заполнит пробел.

Нанесите большое количество герметика на внутренняя часть вентиляционного отверстия, о котором идет речь. Как только герметик находится место, он расширится, чтобы заполнить все доступное пространство. Подожди несколько минут, чтобы увидеть, нужно ли вам добавить еще; при необходимости нанесите больше. После того, как герметик схватится, воздух будет герметично закрыт. вентиляция

Затем зачистите поверхность герметика наждачной бумагой и установите на место крышку вентиляционного отверстия.

Заблокируйте вентиляционные отверстия

Наконец, если вы действительно хотите звукоизолировать вентиляционные отверстия и не возражаете, если они перестанут работать, вы можете их заблокировать.

Есть несколько способов заблокировать вентиляционные отверстия, чтобы создать звуконепроницаемый барьер. Мы рекомендуем следующие варианты:

  • Повесьте звукоизоляционный материал на вентиляционные отверстия. Снимите крышку вентиляционного отверстия. Отрежьте материал так, чтобы он был того же размера, что и внутренняя часть вентиляционного отверстия. Используйте клей, чтобы закрепить материал внутри вентиляционного отверстия. Для еще большей звукоизоляции нанесите еще один слой материалов на внешнюю часть вентиляционного отверстия.
  • Отрежьте кусок фанеры так, чтобы он был немного меньше задней части крышек вентиляционных отверстий. Используйте клей (мы рекомендуем зеленый клей), чтобы прикрепить фанеру к внутренней части вентиляционной крышки. Для еще большей звукоизоляции наклейте изоленту на внутренние края крышки вентиляционного отверстия.
  • Установите крышку на вентиляционное отверстие. Стандартные крышки вентиляционных отверстий имеют жалюзи; однако вы можете приобрести сплошные крышки без отверстий и установить их поверх существующей крышки вентиляционного отверстия. Поскольку отверстий нет, звуковым волнам труднее выйти наружу. Чтобы еще больше повысить эффективность этой техники, нанесите акустическую пену на внутреннюю часть крышки, используя зеленый клей, чтобы закрепить ее на месте.

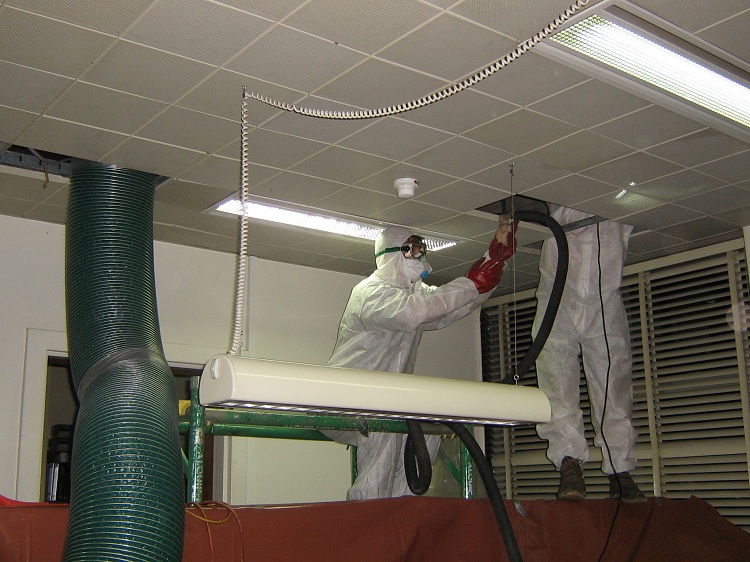

Проверьте ваш HVAC

Шум, который выходит через ваши вентиляционные отверстия могут быть из-за проблемы с вашей системой HVAC. Если вы слышите много ударов, ударов, жужжания и других похожие звуки, возможно, виноват неисправный HVAC.

Свяжитесь с уважаемым и опытным специалистом по ОВКВ и попросите его оценить вашу систему. Если есть какие-либо проблемы с системой, техник сможет диагностировать проблему и произвести необходимый ремонт. Ремонт вашей системы HVAC не только поможет устранить нежелательный шум, но также повысит эффективность системы, продлит срок ее службы и даже сократит ваши счета за коммунальные услуги.

Заключение

Звукоизоляция вентиляционного отверстия может быть немного сложной задачи, так как различные типы звуков могут проходить через трубки и отверстия; поэтому его часто считают одним из самых труднодоступные части помещения для звукоизоляции. Однако упомянутое выше стратегии оказались высокоэффективными звукоизоляционными стратегии для вентиляции.

Максимум эффективности, вы можете попробовать комбинацию этих стратегий или просто исследуйте каждый из них, пока не найдете вариант, который лучше всего подходит для ты.

Шумоподавление вентиляционных отверстий HVAC

Звукоизоляция вентиляционных отверстий означает восстановление мира и покоя в вашем доме или офисе. Если вы читаете эту статью, значит, вы были там — вы пытаетесь закончить телефонный разговор с важным клиентом, и тут включается шумный кондиционер, и теперь вы объясняете, что это был за шум. Или, что еще хуже, вы пытаетесь выполнить какую-то работу в своем «личном» офисе, и вас постоянно прерывает звук низкого баритона вашего соседа, грохочущего через вентиляционные отверстия, поскольку он тратит 75% своего дня на конференц-связь!



Независимо от того, живете ли вы в офисе с общими воздуховодами ОВКВ или в отдельном доме с шумным кондиционером, вы получите выгоду от звукоизоляции вентиляционных отверстий. Вентиляционные отверстия могут раздражать по-разному, но наиболее распространенными проблемами являются:

– Громкий шум «воздуха» из-за свистящего воздуха, проталкиваемого через вентиляционные отверстия

– Разговоры, переносимые из комнаты в комнату через воздуховоды структурный шум при запуске и работе кондиционера



Мы расскажем об этих источниках структурного и воздушного шума, а также дадим вам пошаговые инструкции, необходимые для того, чтобы раз и навсегда заглушить эти вентиляционные отверстия.

Звукоизоляция вентиляционных отверстий означает восстановление мира и покоя в вашем доме или офисе. Если вы читаете эту статью, значит, вы были там — вы пытаетесь закончить телефонный разговор с важным клиентом, и тут включается шумный кондиционер, и теперь вы объясняете, что это был за шум. Или, что еще хуже, вы пытаетесь выполнить какую-то работу в своем «личном» офисе, и вас постоянно прерывает звук низкого баритона вашего соседа, грохочущего через вентиляционные отверстия, поскольку он тратит 75% своего дня на конференц-связь!

Независимо от того, живете ли вы в офисе с общими воздуховодами ОВКВ или в отдельном доме с шумным кондиционером, вы получите выгоду от звукоизоляции вентиляционных отверстий. Вентиляционные отверстия могут раздражать по-разному, но наиболее распространенными проблемами являются:

– Громкий шум «воздуха» из-за свистящего воздуха, проталкиваемого через вентиляционные отверстия

– Разговоры, переносимые из комнаты в комнату через воздуховоды структурный шум при запуске и работе кондиционера



Мы расскажем об этих источниках структурного и воздушного шума, а также дадим вам пошаговые инструкции, необходимые для того, чтобы раз и навсегда заглушить эти вентиляционные отверстия.

Популярные продукты для звукоизоляции ОВКВ

EcoVerb Roll™ — подкладка из натурального волокна

КУПИТЬ СЕЙЧАС

Многоцелевые звуковые панели BlocknZorbe Panels™

КУПИТЬ СЕЙЧАС

Лист

Luxury Liner Pro™ — MLV + Пена

КУПИТЬ СЕЙЧАС

Что вызывает шум в вентиляционном отверстии

Мы уже разобрали основные причины, по которым нужны звуконепроницаемые вентиляционные отверстия, но чтобы решить проблему, нам нужно понять ее причину. Лучший способ приблизиться к шумным вентиляционным отверстиям — понять два типа звука, которые генерируются.

Воздушный шум: Воздушный шум — это звук, распространяющийся по воздуху, например, музыка из динамика, собачий лай или, в данном случае, шум, проходящий через вентиляционные отверстия центральной системы вентиляции и кондиционирования.

Двумя наиболее распространенными случаями нежелательного воздушного шума в этом сценарии являются: устремление воздуха через вентиляционные отверстия и шум от комнаты к комнате.

В офисах с шумным кондиционером часто бывает, что он слишком велик для места, что приводит к шумным вентиляционным отверстиям. Когда мощность кондиционера слишком велика для размера воздуховодов, давление воздуха внутри воздуховода увеличивается, и звук выдуваемого воздуха становится громче, чем должен быть.

Нежелательный шум из комнаты в комнату распространен как в офисах, так и в отдельных домах. Везде, где есть общие воздуховоды, у вас есть возможность для раздражающего шума из комнаты в комнату. Даже если вы предприняли шаги по герметизации щелей и звукоизоляции дверей, окон и стен, воздушный шум может распространяться по воздуховодам и «просачиваться» из соседней комнаты, если вы не предпримете меры по звукоизоляции.

Структурный шум: Структурный шум (или ударный шум) создается при столкновении двух объектов, например, когда вы слышите звук шагов через потолок над вами. В этом случае виновником является металлический воздуховод вентиляционных отверстий вашего кондиционера

Когда ваш кондиционер включается, это может вызвать вибрации, которые проходят через ваши воздуховоды и выходят из вентиляционных отверстий. Энергия вибрации проходит через металлические воздуховоды и создает неприятный структурный шум, который имеет тенденцию звучать как жужжание или дребезжание на заднем плане. Если у вас есть структурный шум, единственный способ остановить его — погасить вибрации с помощью нашего звукопоглощающего коврика Damplifier Pro. Вы бы установили Damplifier Pro на воздуховоды, если у вас есть доступ, или прямо на вентиляцию, которая дребезжит. Если вы остановите вибрации, вы остановите структурный шум.

Как звукоизолировать воздуховоды и вентиляционные отверстия для снижения шума

Шаги, которые необходимо предпринять для звукоизоляции воздуховодов в вашем офисе, доме, здании:

  1. Изменение конструкции воздуховодов
  2. Внутренняя звукопоглощающая облицовка
  3. Создать звуконепроницаемый барьер снаружи
  4. Добавьте перегородки для звукоизоляции внутри вентиляционных отверстий

Несмотря на то, что все эти решения будут работать вместе, каждое из них также независимо от шумных вентиляционных отверстий. Шаги, которые мы здесь описываем, расположены в рекомендуемом нами порядке, если вы решите выполнить их все.

1: Звукоизоляция воздуховодов с помощью новых воздуховодов

Наилучшим способом устранения воздушного шума в воздуховодах является добавление поворотов воздуховодов на 90 градусов. Шум, распространяющийся по прямой линии внутри ваших воздуховодов, не столкнется ни с какими препятствиями, блокирующими его путь. Однако, если этот шум заставить повернуться на 90 градусов, звук, выходящий из конца воздуховода, уменьшится примерно на 6 дБ. Мы рекомендуем добавить два или три поворота на 90 градусов для лучшей звукоизоляции. После этого третьего поворота началась убывающая отдача, и вы не увидите большого снижения.

Расстояние между поворотами на 90 градусов не имеет значения. Важно только то, что они у вас есть. Также не используйте гибкие воздуховоды! Гибкий воздуховод не может повернуться на 90 градусов, поэтому шумоизоляции не будет. Только прямоугольные твердые воздуховоды могут поворачиваться на 90 градусов.

2: Шумоизоляция вентиляционных отверстий с помощью звукопоглощающего материала

Вторым шагом является облицовка воздуховодов изнутри звукопоглощающей пеной. Просто откройте вентиляционное отверстие и выровняйте внутреннюю поверхность воздуховода. Материал приклеивается аэрозольным клеем – легко установить! Наш рулон EcoVerb предназначен для использования в воздуховодах и отлично поглощает воздушный шум. Он экономичен, прост в установке и выпускается в трех размерах в зависимости от размера воздуховода.

Важно помнить, что любое количество EcoVerb Roll, которое вы установите в воздуховод, уменьшит шум, но общая площадь, которую вы установите, будет определять размер вмятины в вашей проблеме с шумом. Если все, что вы можете сделать, это залезть внутрь вентиляционного отверстия, то вы должны сделать это в максимально возможном количестве мест. Для достижения наилучших результатов вы должны выровнять всю внутреннюю часть, а также увеличить размеры воздуховодов на 30%, чтобы можно было использовать более толстую версию рулонного материала EcoVerb.

Если размер воздуховода 10 x 10 дюймов или меньше, используйте рулон EcoVerb толщиной ½ дюйма. Для воздуховодов большего размера (12 x 12 дюймов или больше) используйте EcoVerb толщиной 1 дюйм. Самый толстый EcoVerb (толщиной 2 дюйма) лучше всего использовать в коммерческих условиях, например, для звукоизоляции склада с коммерческими воздуховодами размером 18 x 18 дюймов или более.

3: Создайте звуковой барьер HVAC путем облицовки снаружи

Облицовывая внутреннюю часть вентиляционных отверстий, вы снижаете уровень шума в воздухе. Когда вы облицовываете внешние вентиляционные отверстия, вы также можете бороться со структурным шумом.

Мы рекомендуем устанавливать как Damplifier Pro, так и Luxury Liner Pro снаружи воздуховодов. Damplifier Pro является отличным глушителем, а это означает, что он заглушает структурные шумы, передающиеся через металл воздуховода системы отопления, вентиляции и кондиционирования воздуха. Luxury Liner Pro — это блокатор звука, то есть он предотвращает выход шума внутри воздуховода через его стенки из листового металла.

Вам не нужно такое большое покрытие Damplifier Pro (30%), чтобы эффективно заглушить структурный шум. Если вы решите покрыть 100%, Damplifier Pro также поможет заблокировать воздушный шум. Если ваш вибрирующий блок HVAC является основным виновником структурного шума, вам необходимо отделить его от окружающего воздуховода, оставив небольшой зазор и загерметизировав его акустическим герметиком. Если проблема заключается в переносе шума из комнаты в комнату, полностью оберните воздуховод материалом Luxury Liner Pro. Использование обоих материалов при 100% наружном покрытии воздуховодов обеспечит наилучшие характеристики.

4: Создайте звуковую перегородку в воздуховоде для уменьшения шума вентиляционных отверстий

Если шаги с 1 по 3 не подходят или если у вас очень высокие критерии производительности (студия звукозаписи или подобное), то последним шагом будет создание перегородки . Сбить с толку внутреннюю часть воздуховода — отличный вариант, если у вас есть доступ. Во многих случаях с существующими воздуховодами… вы этого не сделаете. В этих случаях вам нужно будет встроить перегородку в комнату. Мы считаем перегородку эффективным, но последним средством для тех, кто имеет другие ограничения, но решил: «Хорошо, я должен решить эту проблему с шумом».

Мы рекомендуем устанавливать наши звукопоглощающие панели BlocknZorbe в шахматном порядке внутри воздуховода. Панели BlocknZorbe — отличный вариант для перегородок, потому что они неволокнистые и являются одним из немногих продуктов, рассчитанных как на блокировку, так и на поглощение звука (нет необходимости создавать что-то нестандартное). При изготовлении перегородок необходимо соблюдать несколько правил:

  • Используйте материал перегородок, блокирующий и поглощающий звук. Мы рекомендуем наш BlocknZorbe толщиной 2 дюйма для лучшей производительности.
  • Перегородка должна закрывать 75 % ширины воздуховода. Для воздуховода шириной 12 дюймов панель BlocknZorbe должна закрывать сверху вниз и иметь ширину 9 дюймов (75% от 12 дюймов).
  • Расстояние между перегородками должно быть в 2–2,5 раза больше толщины перегородки. Для перегородки толщиной 2 дюйма у вас должно быть 4-5 дюймов между каждым листом BlocknZorbe.
  • Чем больше перегородок вы установите, тем выше производительность. Мы рекомендуем минимум 5 перегородок.

Свяжитесь с нами для помощи со звукоизоляцией HVAC

Вот оно! Теперь вы знаете о звукоизоляции воздуховодов ОВКВ больше, чем 99,9% людей, которых вы знаете.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
