600 х 600 мм, декорированные акустические панели

Панели ЭхоКор не горят !

Огнестойкие звукопоглощающие панели ЭхоКор имеют класс пожарной опасности материала

КМ1

Важно знать

1

ЭхоКор реагирует на влажность воздуха. Расширяется и сжимается с амплитудой до 3.5 %. Так, при размере панели 1200 мм измене-ние размера составляет до 10 мм.

Подробнее – Изменение размера.

Рекомендуем:

– Перед монтажом выдержать панели в открытом состоянии в отделываемом помещении.

– Укладывать панели с мини-мальным зазором 10 мм.

2

Оттенок краски на пористом ма-териале будет отличаться от таб-лицы цветов.


ПРЯМОЛИНЕЙНЫЕ ДЕКОРЫ 600 Х 600 ММ

Акустические панели ЭхоКор украшаются прямолинейными и криволинейными декорами. Прямолинейные декоры – линейные рисунки на лицевой поверхности акустических панелей с различными глубиной и шириной реза. Акустические панели ЭхоКор, украшенные прямолинейными декорами, органично вписываются в любой интерьер, так как с их помощью легко создаются оригинальные регулярные структуры.

Панели с прямолинейными декорами в интерьерах

Простота окраски панелей расширяет дизайнерские возможности. При этом сохраняются уникальные звукопоглощающие свойства.

В ассортименте ООО “Альянс” представлены разнообразные акустические панели ЭхоКор с прямолинейными декорами. Цены указаны ниже.

ЭхоКор 50 Д 104 ЭхоКор 50 Д 105 ЭхоКор 50 Д 106
ЭхоКор 50 Д 107 ЭхоКор 50 Д 108 ЭхоКор 50 Д 112
ЭхоКор 50 Д 114 ЭхоКор 50 Д 115 ЭхоКор 50 Д 116. Ломаные линии
ЭхоКор 50 Д 117 ЭхоКор 50 Д 118 ЭхоКор 50 Д 119
ЭхоКор 50 Д 120 ЭхоКор 50 Д 121. Хаотичные линии ЭхоКор 50 Д 122
ЭхоКор 50 Д 123 ЭхоКор 50 Д 124 ЭхоКор 50 Д 125
ЭхоКор 50 Д 126 ЭхоКор 50 Д 127 ЭхоКор 50 Д 128

Декорированные акустические панели 600 х 600 мм могут быть окрашены и отделаны фаской.

Подробнее с вопросами окраски акустических панелей и отделки фаской можно ознакомиться на нашем сайте.

ОКРАСКА ПАНЕЛЕЙ ЭХОКОР И ОТДЕЛКА ФАСКОЙ – методика и особенности оформления панелей ЭхоКор

ЭхоКор 40/600 Д 114 Ц Окрашенные панели ЭхоКор ЭхоКор 50 Д 119 Ц

ЭхоКор 50/600 Д 128 Ц ЭхоКор 50/600 Д 128 Ц. Вариант цвета

КРИВОЛИНЕЙНЫЕ ДЕКОРЫ 600 Х 600 ММ

Криволинейные декоры

– криволинейные рисунки на лицевой поверхности акустических панелей с различными глубиной и шириной реза.

Панели с криволинейными декорами в интерьерах

Акустические панели ЭхоКор, украшенные криволинейными декорами, способны создать интересный рисунок на стенах и потолках помещений.

Компания “Альянс” производит различные виды акустических панелей ЭхоКор с криволинейными декорами. Цены указаны ниже.

ЭхоКор 60/600 Д 203 ЭхоКор 60/600 Д 204 ЭхоКор 60/600 Д 205
ЭхоКор 60/600 Д 221 ЭхоКор 60/600 Д 211 ЭхоКор 60/600 Д 212
ЭхоКор 60/600 Д 212 с филёнкой ЭхоКор 60/600 Д 211 и Д 212 Панно из панелей ЭхоКор 60/600 Д 212
ЭхоКор 60/600 Д 213 ЭхоКор 60/600 Д 217 ЭхоКор 60/600 Д 218

Декорированные акустические панели 600 х 600 мм могут быть окрашены и отделаны фаской.

Подробнее с вопросами окраски акустических панелей и отделки фаской можно ознакомиться на нашем сайте.

ОКРАСКА ПАНЕЛЕЙ ЭХОКОР И ОТДЕЛКА ФАСКОЙ – методика и особенности оформления панелей ЭхоКор

ЭхоКор 50/600 Д 204 Ц ЭхоКор 50/600 Д 212 Ц

ДЕКОРИРОВАННЫЕ ПАНЕЛИ С ПОВТОРЯЮЩИМСЯ РИСУНКОМ

Новые возможности для дизайнеров создаёт применение множества панелей, размещённых на большой плоскости. В оформлении помещения при этом могут быть применены как прямолинейные, так и криволинейные декоры.

По желанию заказчика располагающиеся на одной плоскости акустические панели ЭхоКор могут быть декорированы общим рельефом. При этом группа панелей объединяется единым дизайнерским замыслом, рисунок переходит от одной панели к другой, образуя связанную композицию из множества деталей. Каждая панель нумеруется на производстве и монтируется на объекте в соответствии со схемой укладки.

Стоимость стыковки 10% оговаривается при заказе.

Криволинейные декоры на большой плоскости

Акустические панели с криволинейными декорами образуют оригинальный повторяющийся рисунок, если размещаются большими группами на стенах и потолках.


ВСТРАИВАЕМЫЕ ЭЛЕМЕНТЫ

Акустические панели ЭхоКор с прямолинейными и криволинейными декорами идеально приспособлены для размещения в них различных встраиваемых элементов. Это могут быть светильники различных конструкций, видеокамеры, динамики, датчики пожарной и охранной систем, любые другие технические компоненты, необходимые для оснащения конкретного вида помещений. Лёгкость монтажа обеспечена уникальными свойствами материала ЭхоКор. Подробнее с вопросами монтажа акустических панелей и размещения в них встраиваемых элементов можно ознакомиться на нашем сайте.

МОНТАЖ СВЕТИЛЬНИКОВ И ДАТЧИКОВ – монтаж устройств в акустические панели ЭхоКор.

АКУСТИЧЕСКИЕ ПАНЕЛИ ЭХОКОР, МОНТАЖ – монтаж панелей на стены и потолки помещений.

Акустические панели Водоворот со светильниками

Потолок со встроенными элементами

Акустические панели с криволинейными декорами производятся в размерах 600 х 600 мм и 1200 х 600 мм. Это стандартные изделия. Под заказ мы производим акустические панели других размеров по желанию Заказчика.



ДЕКОРИРОВАННЫЕ ПАНЕЛИ, 600 Х 600 ММ. СТОИМОСТЬ

Артикул Описание материалов Площадь
панели
Объём
панели
В упаковке Цена, РУБ, в том числе НДС
600 x 600 мм м2 м3 штук м2 м3 штуки упаковки
ЭхоКор 30/600 Д Толщина 30 мм 0,36 0,011 40 33,61 1120,37 12,10 484,00
ЭхоКор 40/600 Д Толщина 40 мм 0,36 0,014 30 44,00 1100,00 15,84 475,20
ЭхоКор 50/600 Д Толщина 50 мм 0,36 0,018 24 55,00 1100,00 19,80 475,20
ЭхоКор 60/600 Д Толщина 60 мм 0,36 0,022 20 64,17 1069,44 23,10 462,00
ЭхоКор 70/600 Д Толщина 70 мм 0,36 0,025 16 74,86 1069,44 26,95 431,20
ЭхоКор 80/600 Д Толщина 80 мм 0,36 0,029 14 85,56 1069,44 30,80 431,20
ЭхоКор 90/600 Д Толщина 90 мм 0,36 0,032 12 94,72 1052,47 34,10 409,20
ЭхоКор 100/600 Д Толщина 100 мм 0,36 0,036 12 103,89 1038,89 37,40 448,80

Расшифровка артикула ЭхоКор 50/600 Д 204 Ц
ЭхоКор 50/600 Д 204 Ц 50 – толщина панели 50 мм.
ЭхоКор 50/600 Д 204 Ц Д – декорированная.
ЭхоКор 50/600 Д 204 Ц Д – декорированная.
ЭхоКор 50/600 Д 204 Ц 204 – тип декора
ЭхоКор 50/600 Д 204 Ц Ц – цветная панель.


ОКРАСКА ЭХОКОР И ОТДЕЛКА ФАСКОЙ. СТОИМОСТЬ

По желанию Заказчика панели и изделия ЭхоКор могут быть окрашены в различные цвета и оттенки. Также панели могут декорироваться – отделка фаской по всему периметру лицевой стороны панели.

Тип декорирования Размер панели и стоимость декорирования, РУБ, в том числе НДС
1200 х 1200 мм 1200 х 600 мм 600 х 600 мм, 300 х 300 мм
Окраска акустических панелей ЭхоКор 1000 500 250
Отделка фаской 100 100 50
Обработка огнезащитным составом1000500250


В ассортименте продукции ЭхоКор в разделе “Декорированные акустические панели” представлены не только звукопоглощающие панели размером 600 х 600 мм, но и другие виды изделий:

ДЕКОРИРОВАННЫЕ ПАНЕЛИ, 1200 х 600 мм

echocor.ru

Монтаж акустических панелей ЭхоКор

Способы применения акустических панелей ЭхоКор могут быть весьма разнообразны. Простота применения панелей основана на чрезвычайно низкой плотности материала. Устойчивые к старению, негорючие звукопоглощающие панели ЭхоКор устанавливаются на потолках и стенах и обеспечивают хорошее поглощение звука в широком диапазоне частот. Спектр применения акустических панелей варьируется от классических подвесных каркасных потолочных систем в офисах до современных лёгких и высокоэффективных подвесных систем в call-центрах и специальных панелей для промышленных, общественных и спортивных сооружений. Акустические элементы разнообразны по своему дизайну и способам монтажа.

Звукопоглощающих панели ЭхоКор отличаются относительной простотой и лёгкостью установки. При необходимости их можно снимать и заново монтировать в дальнейшем. Вследствие низкой плотности ЭхоКор (всего 9 кг/м3) и простоте крепёжных элементов, общая масса всей системы получается очень небольшой. Поэтому, как правило, нет необходимости в дорогостоящих расчётах статических нагрузок на потолок.


Колебание влажности приводит к изменению геометрических размеров панели.


Самый простой и быстрый способ применения – это наклеивание акустических панелей ЭхоКор на потолок и стены помещения, а также на другие поверхности. Следует отметить, что укладка панелей «вплотную» не гарантирует точной стыковки, поэтому при укладке панелей «кромка к кромке» поверхность с приклеенными панелями может выглядеть визуально неровной. Чтобы этого избежать, рекомендуется предусмотреть технологический зазор шириной не менее 10 мм между звукопоглощающими панелями. Технологические зазоры могут оптически выравнивать неровности поверхности в случае подрезки панелей под размер или изменения длины панелей вследствие колебаний влажности воздуха.


НАКЛЕИВАНИЕ АКУСТИЧЕСКИХ ПАНЕЛЕЙ ЭХОКОР

Панели можно приклеивать ко всем традиционным типам поверхностей ограждающих конструкций, например, к бетону, кирпичной кладке, штукатурке, окрашенным поверхностям, гипсокартону, металлу, дереву и прочим. Главное – поверхность должна быть стабильна, очищена от жира и пыли, а также обладать достаточной несущей способностью. Советуем уделить внимание старой краске и штукатурке, так как они могут отслаиваться от поверхности. Клей выбирается в зависимости от типа поверхности, подлежащей отделке акустическими панелями.

Наши специалисты рекомендуют использовать универсальный клей-герметик “ЭхоКор-Монтаж”. Он легко наносятся из картриджа при помощи стандартного ручного пистолета. “ЭхоКор-Монтаж” обладает отличной адгезией ко всем перечисленным выше типам поверхностей, равно как и ко многим другим. Использование для монтажа акустических панелей универсального клея “ЭхоКор-Монтаж” избавляет Вас от необходимости подбирать для каждого типа поверхности специальный клей, позволяет сэкономить, снизить затраты на монтаж.

Для монтажа панелей на клей “ЭхоКор-Монтаж” достаточно нанести его точечно по углам панели. Звукопоглощающие панели прикладываются к стене или потолку непосредственно после нанесения клея, а затем осторожно выравниваются.

После проверки положения панели равномерно прижимаются по всей поверхности так, чтобы клей проник в ячеистую структуру панели. Прижатые к поверхности, они надёжно удерживаются клеем, дополнительной фиксации не требуется. Допускается корректировка положения панели в течение нескольких минут без ущерба для схватывания клея.

Для обеспечения быстрого схватывания помещение должно быть хорошо вентилируемым.

С помощью клея “ЭхоКор-Монтаж” удобно соединять детали из вспененного меламина между собой, получая интересные сборные детали собственной конструкции.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

В Техническом описании содержится подробная информация о технических характеристиках универсального клея-герметика “ЭхоКор-Монтаж”, описание продукции и сведения о назначении, преимуществах и аспектах применения клея, как правильно подготовить поверхность, информация о расходе и условиях хранения, а также многое другое.

КЛЕЙ ЭХОКОР-МОНТАЖ
СВИДЕТЕЛЬСТВО О ГОСУДАРСТВЕННОЙ РЕГИСТРАЦИИ

Универсальный ЭхоКор-Монтаж соответствует Единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции, подлежащей санитарно-эпидемиологическому надзору.


НОВЫЙ СПОСОБ МОНТАЖА

Панели ЭхоКор могут крепиться на специальных штырях-шпильках.


ПОДВЕШИВАНИЕ НА ТРОСЫ

Подвешивание панелей может производиться на самые тонкие тросы или леску. Различаются вертикальная и горизонтальная системы монтажа акустических панелей ЭхоКор.

Вертикальная система монтажа

Данный вид монтажа характеризуется высокой универсальностью и рекомендуется в случаях, когда доступ к потолку по техническим причинам затруднён, монтаж панелей проводится на сильно структурированные поверхности, или же монтаж с применением клея невозможен в силу конструктивных особенностей помещения. Для расчёта количества точек подвеса панелей ЭхоКор рекомендуется принимать во внимание нагрузку, которую выдерживает один подвес. Максимальная нагрузка на элемент крепления «ЭК Спираль» – 5 кг.

Панели ЭхоКор под потолком офиса

Вид на крепёж со стороны потолка

При увеличении усилия свыше 5.5 кг материал панели разрушается. Мы рекомендуем при расчётах количества подвесов использовать величину нагрузки на одну спираль 1.5 кг. Это с тройным запасом обеспечивает нагрузочную способность элемента крепления «ЭК Спираль» и гарантирует надёжность крепления звукопоглощающих панелей в течение всего срока службы. Например, при подвешивании басовой ловушки «Куб» размером 500 х 500 х 500 мм достаточно одной спирали. Объём изделия 0,5 х 0,5 х 0,5 м = 0,125 м. куб., плотность материала = 10 кг./м. куб., вес = 1,25 кг.

Звукопоглощающие панели за крючки подвешиваются на стальные тросы (из оцинкованной или нержавеющей стали) или нейлоновые нити, регулируемые по длине. Рекомендуется провести испытание на сопротивление разрыву в точках крепления к потолку.

Горизонтальная система монтажа

Стальной трос (оцинкованный или из нержавеющей стали) закрепляется с двух сторон, при этом на каждую петлю при креплении панелей приходится одна серьга и два тросовых зажима.
Трос, натяжное устройство, концевая серьга, тросовый зажим
Для уменьшения провисания трос можно натянуть при помощи натяжного устройства. Если длина троса между точками крепления превышает 10 метров, рекомендуется, в зависимости от нагрузки, использовать дополнительную подвесную опору, а также второе натяжное устройство, располагаемое посередине.

ЭЛЕМЕНТ КРЕПЛЕНИЯ “СПИРАЛЬ” И ТРОС

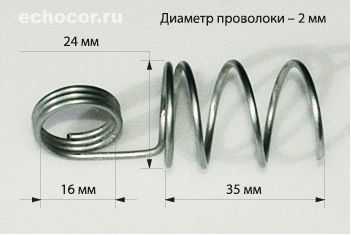

Недавно внедрён в производство новый вид крепёжных спиралей. Длиной 35 мм. Этот элемент крепления разработан для горизонтального подвешивания акустических панелей ЭхоКор. В последнее время для корректировки акустики офисов «Опен Спейс» мы получаем заказы на производство панелей в виде геометрических фигур – круг, пятигранник, шестигранник, треугольник. Геометрические фигуры монтируются на подвесы горизонтально. ЭК “Спираль” 35 мм предназначена для того, чтобы обеспечить монтаж подобных акустических элементов.

Спираль вкручивается до упора
в панели ЭхоКор толщиной от 50 мм.

Подвешивание на трос, леску или штангу крепления подвесной системы производится
за монтажное кольцо спирали.


Для подвешивания изделий ЭхоКор в ассортимент продукции введён трос. Длина троса стандартная – 2 000 мм. Возможны другие длины троса по размерам Заказчика. К потолку трос крепится на дюбель или шуруп через кольцо диаметром 6 мм. Второй конец троса опрессовывается алюминиевой трубкой втулкой.

ЭК спираль с зажимом позволяет фиксировать тросик или леску для регулировки высоты подвеса

В подвесное изделие вкручивается элемент крепления ЭК спираль, имеющий крепёжное кольцо из трёх плотно прижатых стальных колец. Для регулировки высоты подвеса трос помещается между сжатыми кольцами элемента крепления ЭК спираль и протягивается в ту или другую сторону до получения требуемой высоты точки подвеса.


ВСТАВКА В КАРКАСЫ

Материал применяется в качестве вставок в каркасы или другие несущие конструкции. Например, как специальные поглощающие панели для стандартных подвесных потолков типа Армстронг.

Звукопоглощающие вставки в стандартный каркас

Подвесная каркасная система подвесных потолков, часто применяющаяся в современных общественных сооружениях, прикрывает трубопроводы вентиляции и другие потолочные коммуникации. Дополненная панелями ЭхоКор, она обеспечивает снижение шума и комфортную акустику шумных помещений.

Подвесные потолочные системы состоят из рамы, подвешенной к потолку, на которую крепятся потолочные панели. Трубы, короба и системы проводов обычно скрыты под подвесными системами. Потолочные панели укладываются на профиль Т-образного сечения. Подвесные потолки можно быстро и легко демонтировать для проведения инспекции или технического обслуживания скрытых инженерных систем. Подвесной каркас состоит из несущих и поперечных реек. В общем случае системы проектируются в соответствии со стандартными размерами ячеек – 600 х 600 мм, 1200 х 600 мм и 1200 х 1200 мм.

Монтаж потолочных панелей ЭхоКор

При необходимости звукопоглощающие потолочные вставки могут подрезаться под размер нестандартной ячейки подвесного потолка острым ножом. Затем панели вставляются в решётку путем посадки под наклоном за счёт использования пустого пространства между панелью и потолком.

При этом необходимо учитывать, что минимальная высота подвески в случае применения потолочных вставок ЭхоКор не ограничена. Для проведения инспекций инженерных систем панели можно снимать, не прилагая больших усилий. Во избежание загрязнения видимых поверхностей во время установки панелей необходимо пользоваться перчатками.

Предосторожности

Во избежание провисания панелей ЭхоКор в подвесной системе рекомендуем использовать толщину не менее 40 мм, при размерах панели 600 х 600 мм или 1200 х 600 мм. Для упрощения процесса монтажа посадочный размер панели составляет 595 х 595 мм и 595 х 1195 мм соответственно. В местах монтажа осветительного, пожарного и вентиляционного оборудования мы рекомендуем использовать панели толщиной не менее 50 мм или толще, в зависимости от веса монтируемой врезной детали.

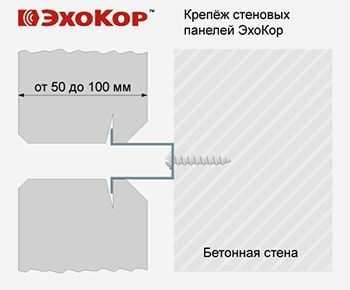

Открытая система монтажа. Потолочные и Стеновые панели

Скрытая система монтажа. Потолочные и Стеновые панели

Возможен монтаж панелей в каркас без поперечных направляющих деталей, с опорой только на параллельные направляющие. При необходимости сторона, не имеющая опоры, может быть армирована металлическим уголком. Панели для скрытого монтажа можно монтировать в изогнутый профиль, создавая криволинейные поверхности потолка.

Для радиусов изгиба более 2000 мм можно использовать стандартные панели скрытого монтажа.

При необходимости получения криволинейных плоскостей с меньшими радиусами изгиба на внутренней поверхности панели нарезаются клиновидные прорези глубиной 20-30 мм, обеспечивающие требуемую гибкость монтируемой в изогнутый профиль панели.


ЭКЗОТИЧЕСКИЕ СПОСОБЫ МОНТАЖА

Интересный способ применения был придуман для быстрой корректировки акустики в старинном помещении, к поверхностям которого прикасаться было нельзя, так как это был памятник архитектуры 18 века.

В помещении было решено проводить международный форум архитекторов, а высокие потолки и жёсткие стены давали время реверберации порядка 4-5 секунд. При использовании микрофонов разборчивость речи была совершенно неудовлетворительной. Решение было найдено – подвесить панели при помощи воздушных шаров, наполненных гелием. При этом ограждающие конструкции остались нетронутыми, а акустика помещения быстро откорректирована до нужных кондиций. После форума парящие под потолком конструкции были подтянуты вниз, разобраны и складированы до следующего мероприятия.



Дополнительная информация о монтаже звукопоглощающих панелей ЭхоКор:

МОНТАЖ СВЕТИЛЬНИКОВ И ДАТЧИКОВ

АКУСТИЧЕСКИЕ ПАНЕЛИ ЭХОКОР, КРЕПЁЖНЫЕ ЭЛЕМЕНТЫ


В ассортименте продукции ЭхоКор представлены Нестандартные, Бюджетные, Сборные и объёмные изделия:

АКУСТИЧЕСКИЕ ПАНЕЛИ ЭХОКОР, СБОРНЫЕ И ОБЪЁМНЫЕ КОМПОЗИЦИИ

АКУСТИЧЕСКИЕ ПАНЕЛИ ЭХОКОР, НЕСТАНДАРТНЫЕ
