Комфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и отопление. Но чтобы их получить, нужно приложить немало усилий. Особенно, если вы планируете сделать свое жилище полностью автономным – в этом случае не обойтись без специальной бойлерной, где будут находиться нагревательные и водонакопительные приборы. Правильное обустройство этого помещения – залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, так что далее предлагаем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы размещения оборудования, схемы подключения – к вашему вниманию теоретический помощник и фото.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

• Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
• Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

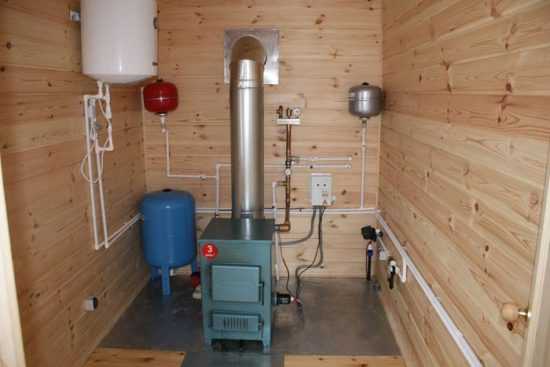

Для бойлерной нужно выделить отдельное помещение

• Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

• Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
• Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.

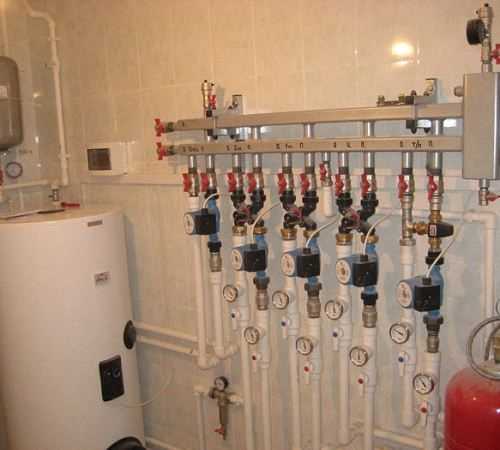

• Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
• Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
• Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.

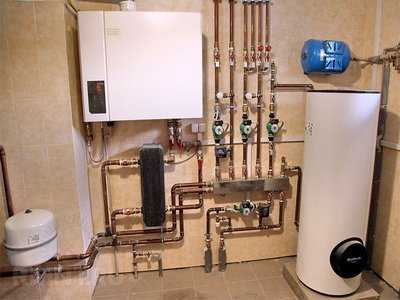

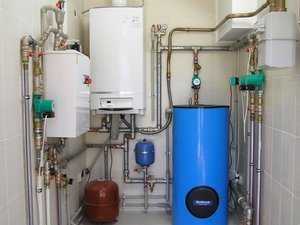

Оснащение бойлерной

• Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
• Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
• Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы. Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной. Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

• В помещении не должно быть больше двух отопительных котлов.
• Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

Выдерживайте минимальные расстояния при установке приборов

• Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
• Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
• Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
• Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

sandizain.ru

Размеры и требования к бойлерной в частном и многоквартирном доме

Чтобы в частном доме жилось комфортно и уютно, невозможно обойтись без отопления. Об этом нужно задуматься еще на стадии проектирования строительства здания. Для отопления многоквартирного дома или частного коттеджа в специальном помещении устанавливают бойлеры. Такая комната получила название бойлерной.

Газовый котел и бойлерная в подвале дома

Для того чтобы такое технологическое оборудование нормально функционировало, устанавливается дополнительное оборудование:

• насос сетевой;
• приспособление для кондиционирования воздуха;
• блок управления;
• запорные узлы;
• трубопроводы;
• приборы.

Монтаж самого бойлера делается непосредственно в тепловую электроцентраль. Бойлерной также называют комнату, в которой оборудованы:

• котел;
• водонагреватель.

Однако подобное название не совсем подходит такому помещению. Самым подходящим будет — котельная. В таком помещении располагаются приборы для разогрева воды с помощью какого-либо теплоносителя. Причем, кроме воды, нагревается и пар.

Вернуться к оглавлению

Содержание материала

Нюансы бойлерной

По проекту многоквартирного дома габариты комнаты, где располагается бойлерная, согласно утвержденным нормам должны быть очень большими.

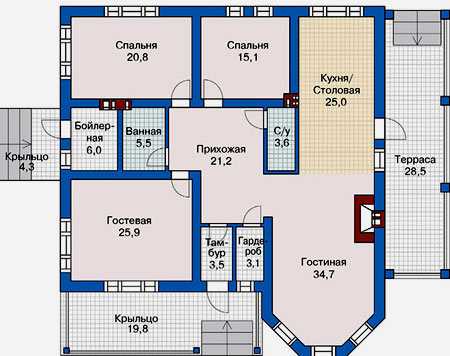

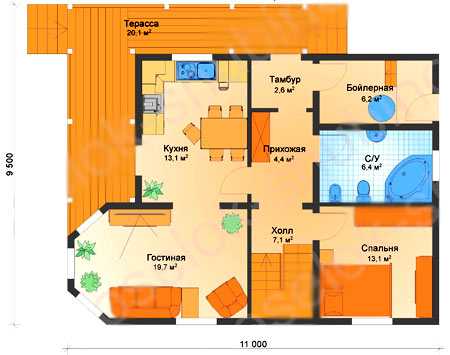

Планировка коттеджа 9х11 с бойлерной

Это необходимо для свободного доступа к системам отопления из труб, когда необходимо провести ремонтные работы или выполнить профилактические операции. Согласно проектам монтаж бойлеров частных домов делается на специальном возвышении. Это может быть стальная конструкция или несколько приподнятый мелкозаглубленный фундамент. Иногда в многоквартирных домах требуется смонтировать несколько бойлеров. В этом случае монтаж делается попарно, причем соблюдается нормированное расстояние между приборами. Обычно оно делается более 70 см.

В каждом проекте ТЭЦ бойлерная комната отличается большим размером. В помещении монтируются огромные бойлерные емкости, трубопроводы, по которым подается вода, мощные насосы. Для частных домов котельные помещения отопления проектируются не очень больших размеров.

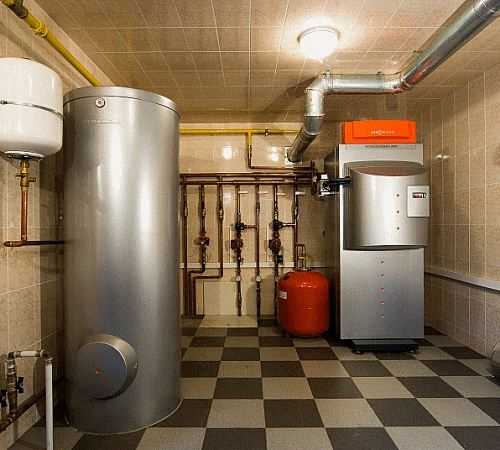

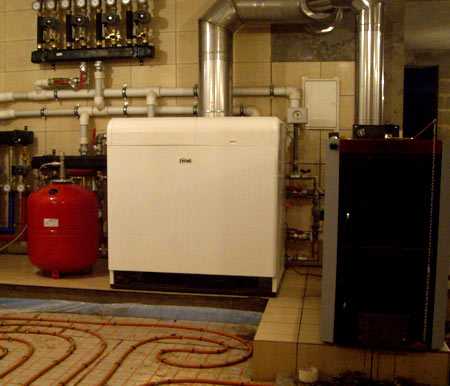

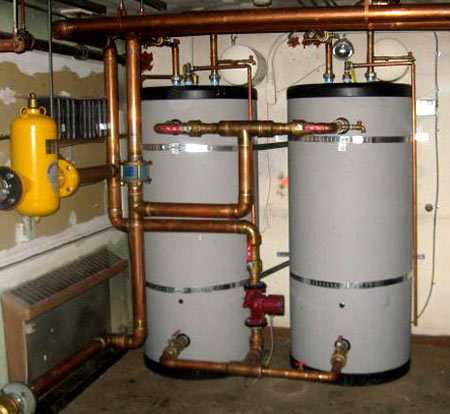

Пример небольшой бойлерной в частном доме

В них помещаются:

• котлы;
• водонагреватели;
• пластиковые трубы.

Вернуться к оглавлению

Как должна выглядеть бойлерная

В принципе, какого бы размера ни были такие помещения, они подчиняются определенным технологическим правилам:

1. Каждая комната индивидуальных домов, должна иметь отделку, соответствующую проекту. Для этого применяются специальные материалы, обладающие большой влагостойкостью. Они не должны бояться больших перепадов температуры.
2. В каждом проекте бойлерной обязательно закладывается мощная система вентиляции.

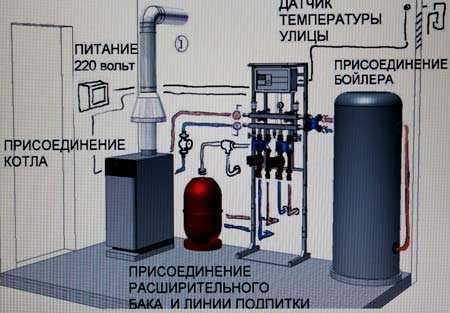

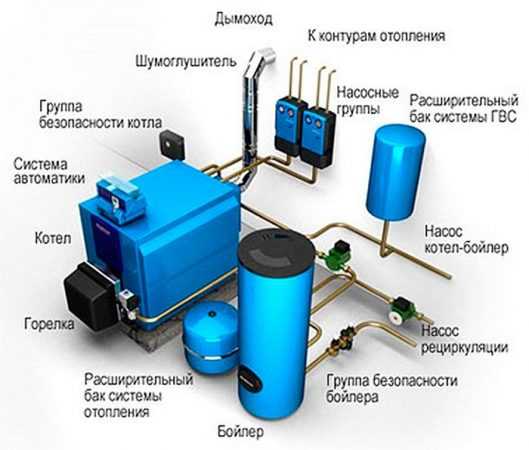

   Подробная схема устройства бойлерного помещения

3. В бойлерной в обязательном порядке монтируется канализационный сток.
4. Строго должны выполняться противопожарные требования.
5. Для электрооборудования в проект домов закладывается особый пакетник.

Для многоквартирного дома специально проектируется отдельно стоящее помещение.

Для частных домов наилучшим расположением для бойлерной будет подвал, подходит также цокольный этаж. Вернуться к оглавлению

Принцип работы бойлерной

Сам бойлер можно назвать теплообменником. Это агрегат, который нагревает воду с использованием пара или кипятка. Механизм работы такого прибора выглядит достаточно просто. В стальной цилиндр установлен змеевик для прохождения холодной воды. Оставшийся свободным объем цистерны наполняется паром, который направляется наверх емкости: происходит нагрев воды.

Когда бойлер работает, скапливается конденсат. Для его отвода проектируется специальный отводчик. Иногда в частном доме конденсат просто стекает в котел без посторонней помощи. Паровые бойлеры отопления имеют несколько видов:

• емкостные;
• проточные.

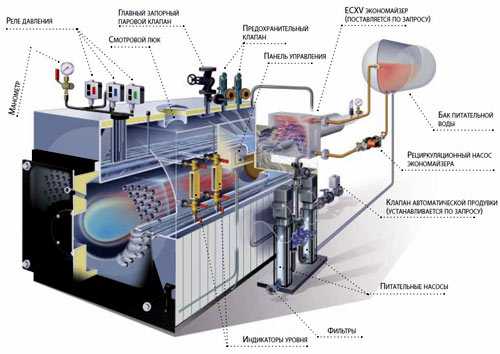

Схема устройства паровой бойлерной

Чтобы управлять операцией нагрева, применяются:

• запорная арматура;
• термоманометры;
• электронасосы.

Чтобы бойлер работал качественно и без поломок, в него должна направляться вода повышенной мягкости и хорошо очищенная. Для этого ставится дополнительный фильтр и смягчитель. Вода нагревается до нужной температуры и подается в трубы отопления.

Вернуться к оглавлению

Где применяется бойлер

Такие агрегаты применяются для обогрева частных домов. Когда строится многоквартирный дом, в проект закладывается отдельная котельная. В этом помещении монтируются приборы учета. Когда позволяют размеры здания, можно поставить оборудование для прачечной.

Сама бойлерная не имеет централизованного отопления, так как, когда котел нагревается, в комнате становится даже жарко. Обслуживающий персонал редко находится в этой комнате длительное время.

Вернуться к оглавлению

Генераторы энергии

Были разработаны новые приборы, которые стали применяться для нагрева жидкости в бойлере. Они подразделяются на несколько групп:

• газовые;
• жидкотопливные;
• электрические;
• твердотопливные;
• комбинированные.

Когда проектируется газовая котельная, специально для частных домов закладываются очень жесткие условия. Это связано с высокой взрывоопасностью газового топлива.

Котлы, которые отапливаются жидким топливом, обязательно должны иметь отдельное помещение. При проектировании предусматривается монтаж мощной вентиляции с отдельным каналом, по которому будут уходить отработанные газы. Наиболее простыми в установке являются электрические котлы. Для них не нужна отдельная топочная комната.

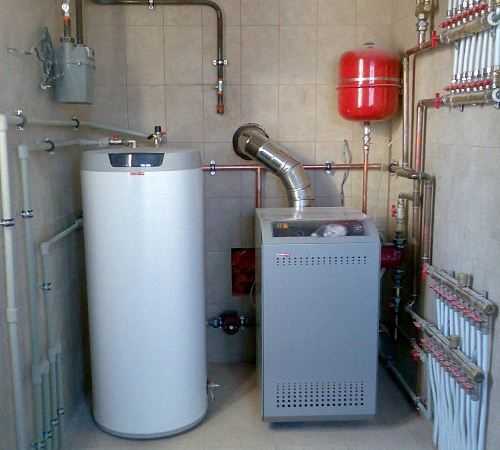

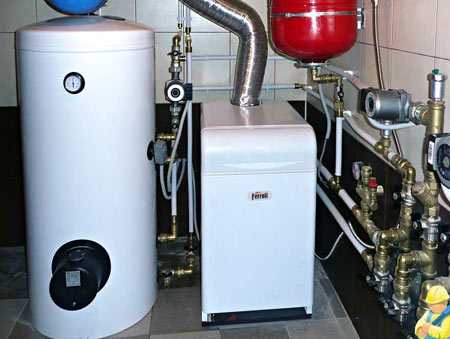

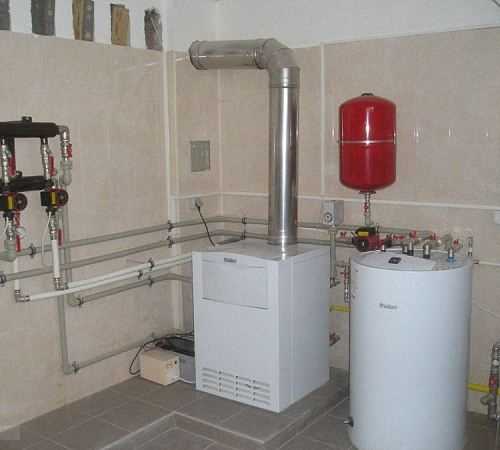

Бойлерная с установленным газовым котлом

В силу вступают соответствующие нормы монтажа безопасного электрооборудования. Иначе говоря, подбирается нужное сечение проводов, делается хорошее заземление.

Вернуться к оглавлению

Какой должна быть комната для бойлерной

Безусловно, оптимальным вариантом для котельной частных домов считается отдельное здание. Безопасность жильцов в таком случае увеличивается в несколько раз в случае взрыва котла. Кроме того, в отдельном помещении не будет слышен шум от работы оборудования. Одним из вариантов установки в частном доме может стать подвал.

Категорически запрещается устанавливать котел отопления в жилых помещениях.

Для бойлерной частных домов очень важно иметь не только большую площадь. Необходимо также, чтобы высота потолков превышала два метра. Габариты котельной зависят от применяемого оборудования, а также его мощности. Каждая бойлерная частных домов должна обязательно иметь автоматический выключатель, который соответствует параметрам электрической проводки.

Вариант планировки и устройства комнаты для бойлерной

Проложенный кабель должен иметь сечение, соответствующее напряжению сети. При выборе кабеля обязательно учитывается мощность смонтированных приборов. В случае установки нескольких котлов отопления к каждому подключаются запорные клапаны.

К бойлеру подводится вода, в результате он работает вместе с отопительной системой как единый узел. Для слива воды подводится система канализации. Установленное оборудование проходит отладку, причем давление газа, а также подаваемой воды, должно отвечать нормам государственного стандарта.

Вернуться к оглавлению

Основные требования, касающиеся бойлерных

Неважно, какого типа помещение используется для установки отопительного оборудования, используемого в индивидуальных домах, необходимо всегда придерживаться определенных нормативов. Надо сказать, что требования к бойлерной зависят от типа применяемого топлива, а также от марки котла. Такие нормативы обычно указываются в сопроводительной документации к котлоагрегату.

Однако существуют также и общие стандартные нормы, которым должна отвечать любые комнаты домов, где размещены котлы, независимо от их типа.

1. Запрещается устанавливать в одной комнате больше двух котлов.
2. Нельзя хранить горючие или взрывчатые вещества.
3. Комната должна иметь бетонные или кирпичные стены. На пол разрешается укладывать стальные листы.

   Вариант расположения бойлерной на плане дома

4. Облицовку стен делают из кафельной плитки. Разрешается использование минеральной штукатурки.
5. Запрещается касание стен котлом отопления.
6. Система вентиляции должна соответствовать мощности и характеристикам отопительного котла.
7. Дверь в бойлерную должна распахиваться наружу. Она должна быть изготовлена из огнеупорного материала.

proekt-sam.ru

Бойлерная это – размеры бойлерной комнаты в частном доме, технические требования, принцип работы

Слово «бойлерная» так или иначе слышали все, большинство людей считает его обыденным и знакомым. И это же большинство на вопрос — а что это? — отвечает: «Ну, бойлерная — это…» Действительно, с ходу не каждый сможет ответить на такой, казалось бы, простой вопрос.  Попробуем разобраться вместе.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Что такое бойлерная

Бойлерная установка — что это такое, и для каких нужд используется? Логика подсказывает, что бойлерная — это помещение, где находится бойлер.  Он представляет собой емкость для нагрева жидкости.

Проще говоря, бойлер — это стальной бак, в котором любым способом нагревается жидкость для системы ГВС дома.

Смысл в том, чтобы не доставлять горячую воду с ТЭЦ до жилого массива, а поднять ее температуру ее прямо на месте, исключая тем самым неизбежные потери тепла при транспортировке.

В некоторых домах вообще не предусмотрено горячее водоснабжение, и бойлерная система для них является единственным источником горячей воды. Кроме собственно нагревателей, необходимо и другое оборудование — насосы для подпитки, запорная арматура, узел управления, измерительные приборы и т.д.

Внимание! Термин «бойлер» стал нарицательным. Те устройства, что находятся в подвалах домов, правильнее было бы объединять под названием «котельная», настоящие бойлеры находятся на ТЭЦ. Для простоты будем использовать общепринятые названия.

Зачем нужна бойлерная

Бойлерная нужна для обеспечения горячей водой жителей дома. Процесс нагрева может производиться различными способами, которые выбираются в зависимости от наличия источника тепла, или наибольшей экономической выгоды от использования вида нагрева.

В многоквартирном доме

В многоквартирных домах источником тепла является горячая вода (или пар) из системы центрального отопления (ЦО). Бойлер в многоквартирном доме имеет то же назначение, что и в любом другом месте,

но с конструктивной точки зрения он несколько отличается от других видов, являясь обычным теплообменником. Принцип его работы прост: горячая вода из системы ЦО (теплоноситель) пропускается через емкость, внутри которой находится система труб, не сообщающаяся с внутренним объемом этой емкости. Через них протекает холодная жидкость, которая нагревается от теплоносителя и направляется в систему ГВС дома. То есть, теплоноситель используется не только для обогрева помещений, он еще и обеспечивает наличие горячей воды.

В частном доме

В частном доме, не имеющем подключения к системе ЦО, бойлер выполняет функцию нагрева жидкости, используя тепло от котла. Топливом может быть электричество, газ, дрова, уголь, брикеты и т.п.

В данном случае термин «бойлер» применяется по традиции, но не совсем правильно. Точное наименование такого устройства — котел, а помещение для него соответственно — котельная. Если имеется подключение к системе ЦО, то можно установить теплообменник, но такая возможность пока еще редкость в сельской местности.

Типы бойлеров

Существуют разные конструкции нагревателей, созданные для различных источников тепла или типов топлива.

Выбор типа обусловлен наличием определенного вида энергии или топлива. Если есть несколько возможностей, то обычно используется наиболее экономичный вариант.

Наиболее распространенными типами нагревателей являются:

• Косвенные. Используется передача тепловой энергии между разными средами.
• Проточные. Нагревается участок трубы. Эффективность зависит от расхода: чем он выше, тем меньшая эффективность у нагревателя — жидкость не успевает нагреваться до нужной температуры. При этом, пользоваться таким устройством можно сразу же, не ожидая, когда нагреется нужный объем, и горячая вода никогда не кончится.
• Накопительные. Нагрев жидкости в емкости определенного объема. Можно создавать любой напор — температура не изменится. Но, когда бак опустеет, придется ждать, пока нагреется новый объем, что требует некоторого времени.

По типу нагревателя устройства бывают:

• Теплообменные;
• Электрические;
• Газовые.

Рассмотрим их внимательнее.

Водонагреватели косвенного типа

Косвенный нагрев используется в теплообменниках. Принцип его действия заключается в передаче тепловой энергии от одной среды к другой без перемешивания. Конструкция бойлера косвенного типа чаще всего представляет собой емкость, в которую подводится холодная вода. Она находится внутри другой емкости большего размера, через которую пропускается горячий теплоноситель. Холодная жидкость забирает энергию теплоносителя и нагревается.

Скорость прохождения теплоносителя настраивается таким образом, чтобы он не слишком остывал и был пригоден для обогрева помещений.

Проточные электрические водонагреватели

Проточные водонагреватели представляют собой устройства, в которых нагревается участок трубы с проходящей через него водой. Для того, чтобы за время протекания жидкости через относительно небольшой участок, ее температура успевала подняться до нормированного значения, требуется достаточно мощный нагреватель. Он нуждается в соответствующей сети и проводке. Этот момент является самым слабым местом электрических нагревателей, так как не везде есть возможность установить мощный аппарат без риска уничтожить электролинию.

Кроме того, при большом расходе воды, она просто не успевает нагреваться. Вариант хорош в условиях ограниченности места, так как проточные водонагреватели имеют компактные размеры и могут быть установлены в небольших помещениях.

Проточные газовые водонагреватели

Газовые водонагреватели в обиходе именуются «газовыми колонками».  Они эффективнее электрических, не требуют больших расходов. Размеры таких устройств весьма компактны, что также говорит в пользу газового оборудования.

Нагрев производится практически мгновенно, расход газа при этом весьма скромен.

К недостаткам можно отнести необходимость подключения к газовой магистрали.

Накопительные газовые нагреватели воды

Газовый нагреватель воды (бойлер) накопительного типа представляет собой бак с водой, которая нагревается при сгорании газа.

Устройства не зависят от наличия электроэнергии, что удобно в условиях сельской местности, где часто происходят отключения по разным причинам.

Одна из особенностей накопительных газовых нагревателей — невысокий расход топлива, что делает их очень экономичными приспособлениями.

Обратная сторона низкого расхода — длительность нагрева, для набора нужной температуры потребуется немного подождать.

Накопительные электрические водонагреватели

Принцип работы электронагревателя похож на устройство газовых накопительных бойлеров, но в качестве нагревательного элемента используются ТЭНы. Они бывают разных типов:

• Сухой (закрытый) тип. Контакта ТЭНа и воды не имеется, нагревательный элемент размещается в керамической трубке, отсекающей его от жидкости.
• Мокрый (открытый) тип. ТЭНы погружены в воду, осуществляют непосредственный нагрев.

Мокрые нагреватели дешевле, но расположение ТЭНа прямо в воде вызывает быстрое образование накипи, существенно уменьшающей эффективность устройства. Приборы сухого типа более долговечны и практичны, но их стоимость намного выше.

Важно! Общим недостатком электрических нагревателей является высокий расход энергии, что сопровождается весьма информативными счетами за эту коммунальную услугу. Попытки сэкономить приводят к отсутствию комфорта при пользовании горячей водой, поэтому обычно такие устройства используются только при отсутствии других возможностей.

Типы накопительных бойлеров

Накопительные нагреватели делятся на два типа:

1. Открытые (безнапорные).
2. Закрытые (напорные).

Устройство бойлера для нагрева воды открытого (безнапорного) типа состоит из небольшой емкости примерно на 5-10 литров, снабженной специальным смесителем, способным перекрывать воду при завершении использования прибора. Нагреватель не создает давления и пригоден для использования на садовых участках для летнего душа.

Закрытые (напорные) нагреватели способны обеспечить горячей водой загородный дом. Они имеют большую емкость — 50-200 л, встраиваются в систему водоснабжения, и работают по принципу равномерного подмешивания. То есть при заборе горячей воды не происходит резкой замены холодной, а плавно добавляются новые порции, что способствует более ровному снабжению дома горячей водой.

Как устроен бойлер

Устройство нагревателя довольно просто. Если рассмотреть бойлер в разрезе, то можно увидеть основной элемент — емкость, внутри которой находится нагревательный элемент (это накопительный бойлер с электронагревателями), или систему трубок, по которым протекает жидкость (это теплообменник или бойлер с косвенным нагревом). Он также может представлять собой обычную трубку, окруженную нагревательными элементами (проточный тип: газовый или электрический).

Интересна схема бойлера послойного нагрева — относительно нового устройства, эффективность которого существенно превышает косвенные нагреватели. Емкость при послойном нагреве нужна лишь для аккумулирования и забора горячей воды. Нагрев производится в пластинчатом теплообменнике, горячая вода из которого поступает в емкость. По мере забора горячей жидкости из верхней части, в нее поступают новые порции из теплообменника.

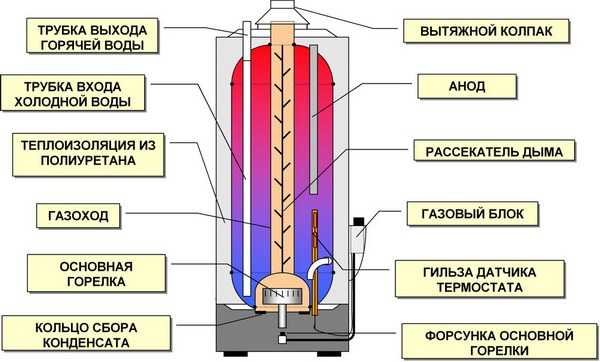

Устройство бойлера.

Принцип работы бойлера

Принцип работы бойлера зависит от его конструкции. Классический прибор — это теплообменник, использующий горячий теплоноситель для нагрева холодной жидкости до нужной температуры. Кроме того, есть бойлеры, действующие по принципу котла — емкость с подогревом извне (так действуют газовые нагреватели), или как работает бойлер электрический, имеющий внутри емкости нагревательные элементы, функционирующие, как обычный электрический чайник.

Требования к бойлерной

Бойлерная в частном доме должна обеспечить требования пожарной безопасности, удобства эксплуатации, ремонта, соответствовать техническим параметрам оборудования. Кроме того, надо вместить довольно большое количество оборудования — сам бойлер, аппаратуру управления и контроля, насосы и т.д. Все эти устройства должны устанавливаться в соответствии с техническими требованиями.

Размер бойлерной в частном доме должен быть не меньше 6 м², а объем — не менее 15 м³, при высоте потолка 2,5 м. Эти требования установлены пожарной инспекцией и обязательны к соблюдению. Кроме того, такое помещение наиболее удобно для обслуживания или ремонта оборудования.

Можно ли сделать бойлерную или котельную в подвале частного дома

Часто возникает вопрос: “Можно ли делать котельную в подвале дома?” Для размещения котельной, подвал — самое удобное место, но есть ограничения.

Дело в том, что в СНиПах такое расположение прямо запрещено, но надо учитывать, что имеются ввиду котлы на сжиженном углеводородном топливе (СУГ), которое раньше использовалось для питания оборудования повсеместно.

На сегодняшний день в аппаратах используют природный газ, поэтому запрет снят. Для электрических котлов ограничений нет.

Важно! Для котельных на газовом топливе требуется отдельный вход.

Как должна выглядеть бойлерная

Устройство бойлерной в частном доме довольно плотно регламентировано правилами эксплуатации оборудования и техникой безопасности:

1. Стены должны иметь отделку согласно проекту, обеспечивающую влагоустойчивость стен.
2. Необходима качественная вентиляция.
3. Оборудуется собственный канализационный вывод.
4. Устанавливается электрооборудование специализированного типа для эксплуатации во влажных помещениях.

Советы и рекомендации по установке оборудования

Помимо специфических требований к установке и подключению оборудования, существуют общие требования к бойлерным комнатам:

1. Стены должны быть из кирпича или бетона.
2. Запрещено хранение легковоспламеняющихся или взрывчатых веществ.
3. Между оборудованием и стенами необходим технологический зазор (определяется по паспорту оборудования).
4. Вентиляционная система рассчитывается по мощности котла.
5. Оптимальный вариант отделки — кафельная плитка, но можно применить минеральную штукатурку.
6. Двери должны открываться наружу, по пути следования при эвакуации.

Устройство бойлерной в частном доме должно полностью соответствовать потребностям жильцов и возможностям сетевых организаций. При отсутствии сетей ЦО или газовых магистралей можно создать полностью автономную систему обогрева и ГВС, независимую от поставщиков ресурсов или электроэнергии.

Видео по теме: монтаж котельной в частном доме

stroim.guru

Котельная в частном доме: требования, нормы, устройство

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор — газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
наличие окон, площадью 30 см квадратных на 100 см квадратных;
обязательная вентиляция в виде форточек;
минимальное значение высоты помещение 220 см;
наличие свободного прохода, размером в 70 см;
наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.
Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

обеспечить естественное освещение;
за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
обязательный выход на улицу;
минимальная высота стен 250 см;
минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

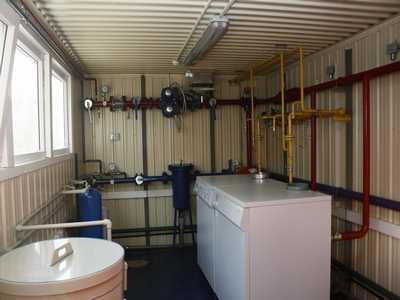

Самый лучший вариант — газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

наличие обязательного фундамента у постройки;
отсутствие примыкания к дому;
после обустройства фундамента здания, закладывается фундамент под монтаж котла;
котел устанавливается над полом на 150-200 мм;
для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.
Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

разнообразие топлива;
доступность и невысокая стоимость топлива;
простота монтажа и эксплуатации;
меньше требований и норм по обустройству котельной;
не взрывоопасность;
если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.
Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
минимальное расстояние между стеной и любой из сторон котла — 100 мм;
при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
перед основанием топки следует также уложить материал в виде стального листа.
Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
дымоход должен иметь одинаковый диаметр по всей его площади;
внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.
При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

доступную стоимость самого прибора;
легкость установки, которая не требует привлечения специалистов;
экономия места, так как котлы такого типа отличаются компактностью;
безопасность, так как в котле отсутствует открытое пламя;
отсутствие необходимости в монтаже дымохода;
бесшумность и комфортная работа;
экологическая безопасность.
Несмотря на это, у электрических котлов имеются определенные недостатки:

возможность получения удара от электротока;
необходимость в обустройстве заземления;
высокая стоимость электроэнергии, используемой для отопления.
Использование таких котлов — достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате — недопустима;
минимальная высота потолка в комнате составляет 220 см;
размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
минимальная ширина дверного проема составляет 80 см;
на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем — обязательно.

электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
на каждом из котлов должен присутствовать узел запорного назначения;
кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.
3. Вентиляционная система в котельном помещении.

если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных — это площадь минимального вентиляционного отверстия для котельной.
4. Дымоход и правила его монтажа.

любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
после установки котла он должен находиться в свободном доступе со всех сторон.

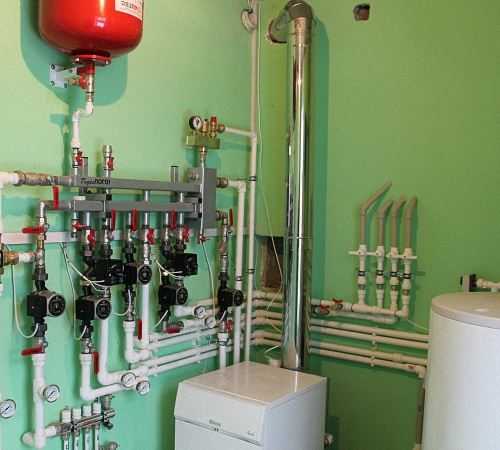

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

котел для системы отопления — прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
водонагревательный резервуар в виде бойлера — выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
расширительный бак — способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
дымоход — позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.
Рекомендации по обустройству котельной в частном доме

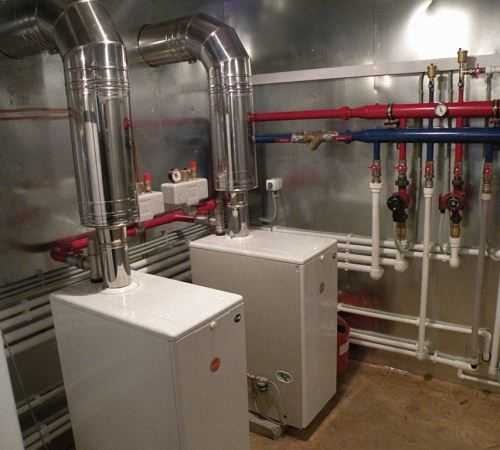

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла — обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

otvali.ru

особенности вентиляции, требуемые размеры помещений и окон

Еще на этапе планирования строительства загородного дома, нужно четко определиться с местом размещения котельной. Если же вы планируете капитальный ремонт или перепланировку дома, также в первую очередь спланируйте, где она будет находиться. Дело в том, что в построенном или отремонтированном доме разместить котельную будут куда сложнее. Иногда планировка домов не позволяет соблюсти все требования к котельным для их корректной установки.

Итак, сегодня мы расскажем о том, какие существуют требования к котельным в частных домах, чтобы котел мог создать комфорт и уют в жилище на долгие годы.

Зачем нужна котельная в частном доме

В частном доме под котельной подразумевают специально оборудованную отдельную комнату или помещение, где устанавливается система отопления дома. В котельной собраны все приборы и системы, которые обеспечивают частный дом не только теплом, но и горячей водой.

Котельная может быть находиться как внутри дома, так и в пристройке, именно поэтому одним из требований к ее ней является заблаговременное планирование в том или ином месте. Вопрос размещения котельной решается в индивидуальном порядке и зависит во многом от особенностей частного дома и прилегающих территорий, но желательно ее оборудовать в пристройке, а не в самом доме.

В котельной устанавливается котел для отопления, который является генератором тепла. В зависимости от топлива и места расположения существует несколько типов котлов. От того, какой тип котла вы используете, зависят и требования, предъявляемые к вопросам его установки, размерам, особенностям монтажа вентиляции, размещения окон и дымохода.

Типы котельных и их особенности

В зависимости от места размещения котельные подразделяются на такие типы:

• отдельно расположенные. Размещается все в отдельном помещении, иногда специально для этой цели построенного. Оборудование, смонтированное в нем, соединяется с самим домом посредством инженерных коммуникаций. В отдельном помещении можно поставить котел любого типа, и он не будет создавать неудобства для обитателей частного дома;
• пристроенные. Такие помещения монтируют в пристройке, их можно установить вплотную к зданию любого типа;
• встроенные. В таких котельных все оборудование будет устанавливаться в самом доме, поэтому на этапе его проектирования нужно все продумать так, чтобы прокладка коммуникаций внутри была максимально простой. Также нужно учесть дополнительную шумоизоляцию помещения, так как некоторые типа котлов не только сильно шумят, но и нарушают экологию частного дома.

Устанавливать отопительное оборудование нужно строго согласно всем требованиям, лучше этого не делать своими руками, а вызвать специалистов.

Требования к котельным и нормы их обустройства

Вне зависимости от того, какое у вас помещение, установка отопительного и водонагревательного оборудования и прочих коммуникаций, должна выполняться в соответствии с существующими нормами и требованиями. Требования к котельной могут отличаться в зависимости от типа котла и вида используемого топлива. На сайте Ростехнадзора можно ознакомиться подробнее с этим. А мы представляем вашему вниманию общие требования и нормы для обустройства котельной в частном доме:

• не размещайте в одном помещении более двух котлов;
• не храните в котельной взрывчатые и горючие вещества;
• стены в помещении должны быть бетонными или кирпичными;
• пол должен быть бетонным, допускается покрытие металлическим листом;
• пол и стены нужно облицевать плиткой, также поверхность можно покрыть негорючей минеральной штукатуркой;
• котел отопления ни с одной из сторон не должен примыкать к стене. Свободное пространство со всех сторон нужно по технике безопасности с целью проведения при необходимости ремонтных работ;
• вентиляцию и дымоход нужно рассчитывать правильно согласно параметрам и мощности котла;
• вход нужно оборудовать дверью, которая открывается наружу и сделана из огнеупорного материала.
• Размещать отопительные котлы нужно в частном доме согласно таким требованиям:
• котел можно размещать в любом отдельном помещении независимо от этажа частного доме, включая подвалы и полуподвалы;
• на кухне можно размещать котел рядом с газовой плитой мощностью до 60кВт;
• суммарная мощность всей отопительной системы при наличии котельной в пристройке, цоколе или подвале не должна превышать 350 кВт;
• высота потолка в котельной должна быть выше 2,5 м;
• минимальный объем комнаты составляет 15 квадратных метров;
• при установке котла нужно не забывать об устройстве системы вентиляции. Вентиляцию можно просчитать исходя из площади помещения;
• если котел устанавливаете на кухне, в ней должно быть окно вместе с форточкой. Дверь следует приподнять над полом или внизу поставить решетку для приточной вентиляции.

Если вы планируете устанавливать котел мощностью менее 150 кВт, то требования к помещению, где он будет стоять, такие:

• размер помещения должен быть подходящим для эксплуатации оборудования;
• котельную нужно отгородить от смежных комнат посредством отражающих стен;
• в помещении, где будет стоять котел, должна быть хорошая вытяжка и правильно установленный дымоход. Вентиляция должна иметь отверстие сечением примерно 150 на 200 мм;
• если нет вентиляции, нужно предусмотреть зазор под дверью, а также не забывать о проветривании через окно.

Установка газовых и твердотопливных котлов

Как уже говорилось ранее, размер котельной в частном доме зависит от топлива и мощности оборудования. В некоторых случаях специальное помещение и не нужно, а котел можно ставить на кухне или нежилом помещении. По типу котлы подразделяются на такие:

• газовые;
• твердотопливные.

Установка газовых котлов

Газовые котлы являются наиболее распространенными. Они не только удобны в плане эксплуатации, но и отличаются привлекательной стоимостью. Однако природный газ относится к взрывоопасным веществам, поэтому требования к оборудованию, которое на нем работает, выдвигаются достаточно строгие. Если ваш газовый котел имеет мощность до 30 кВт, то можно спокойно ставить его на кухне, если она соответствует следующим требованиям:

• она имеет достаточную площадь;
• площадь остекления составляет не менее 0,3 квадратных метра на один квадратный метр;
• кухня имеет открывающиеся окна;
• высота потолков больше 2,2 м;
• ширина проходов между стенами, мебелью и оборудованием составляет как минимум 0,7 м;
• наличие вентиляции;
• огнестойкость стен составляет минимум 0, 75 ч.

Твердотопливный котел и правила его установки

Твердотопливный котел работает на пелетах или дровах, которые не являются взрывоопасными веществами. Конечно же, требования к его размещению не такие строгие, как в предыдущем случае, но все равно они есть:

• котел нужно ставить в удобном и доступном месте, чтобы было легко догружать топливо;
• котел должен размещаться как минимум в 10 см от стен;
• если стены легковоспламенямые, то их следует обшить листовой сталью шириной 3 мм с асбестовой подложкой;
• перед топкой на полу уложите стальной лист шириной в 60 см.

Также при использовании котла данного типа нужно предусмотреть следующие моменты:

• размер окна должен быть равен 8 квадратным сантиметрам на киловатт мощности оборудования;
• сечение отверстия в дымоходе не должно превышать диаметр сечения самого дымохода;
• предусмотрите наличие отверстия для проверки состояния и очистки дымохода на расстоянии порядка 30 см ниже входного отверстия;
• дымоходная шахта должна иметь одинаковую площадь сечения по всей своей длине, причем чем меньше поворотов и колен, тем будет лучше;
• для улучшения газопроницаемости изнутри дымоход лучше отштукатурить, а если его диаметр невелик, вставьте в шахту асбестоцементную трубу;
• предусмотрите наличие канализации и водопровода рядом;
• при применении угля и дров в качестве топлива котельная в частном доме должна иметь площадь как минимум 8 квадратных метров;
• такая котельная должна быть оснащена скрытой электропроводной и герметическими осветительными приборами.

Как видите, проектирование и установка системы отопления частного дома – это очень сложная и трудоемкая работа, которая включает в себя дорогостоящие инженерные и строительные работы. От того, насколько правильно все установлено, зависит КПД работы системы, безопасность и срок ее эксплуатации, а также комфорт жильцов дома. Такую работу, как проектирование котельной и установка оборудования, лучше доверить профессионалам, чтобы все было установлено корректно.

Оцените статью: Поделитесь с друзьями!

kotel.guru

: Инженерные системы загородного дома.Газ.Электричество. :: BlogStroiki

     Ответ: Уважаемая Галина, давайте сначала определимся с терминологией, в связи с тем что в строящейся вами бойлерной будет установлен все таки  отопительный котел, то будем в дальнейшем называть это помещение котельной.

     Мощность котла для отопления частного дома выбирают исходя из соотношения: для обогрева 10м2 необходимо иметь тепловую мощность в 1кВт, у вас принимаем расчетную отапливаемую площадь в размере 156 м2, делим на 10 и получаем требуемую мощность на отопление вашего дома 15.6 кВт. Думаю что котел будет двухконтурный, поэтому с учетом использования ГВС и нормального,  без эксплуатации  на предельных параметрах ,выбираем котел мощностью 28 Квт.

    А теперь о нормативных документах. Действует сегодня СНиП 42-01-2002 «Газораспределительные системы», согласно которому  «размещение газоиспользующего оборудования..и требования к помещениям котельных  устанавливаются требованиями стандартов  и другими нормативными документами а также данными и требованиями паспортов , инструкций предприятия изготовителя соответствующего газового оборудования.»Т.е. конкретные размеры котельной не оговаривает СНиП , все отталкиваются от требований производителя газового оборудования.

    Таким образом ,производитель газового оборудования в руководстве пользователя указывает свои требования по установке и эксплуатации своего газового оборудования. Как правило заказывая проект газификации вашего дома в газовой службе потребовали или потребуют и паспорт на ваш котел, и все что написано в требованиях производителя будет вписано в выданные вам ТУ(техусловия) на установку и монтаж вашего отопительного котла.

    Примерный перечень требований к помещению  котельной:

1.            высота помещения котельной  должна быть не менее2.2 метра;

2.            объем помещения  котельной определяется, исходя из условий удобства эксплуатации отопительного оборудования  и производства работ по его монтажу, и должен быть не менее 7.5м3, если кроме котла там будете устанавливать например косвенный  накопитель , то обьем  помещения увеличивается до 15м3;

3.            обязательно должно быть окно с форточкой для ежедневного проветривания помещения, площадь остекления окна должна соответствовать расчету   0,03 м2 на 1 м3 объема помещения котельной;

4.            Обязательно требование производителя к обустройству свободного прохода между оборудованием находящимся в котельной шириной не менее 0.7 метра.

    Ну и конечно не забыты требования пожарной службы к стенам котельной, они должны иметь огнестойкость не менее 0.75 часа

blogstroiki.ru

Котельная в частном доме: требования, нормы, устройство

Котельная в частном доме: требования, нормы, устройство

Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Данное помещение нуждается в серьезном подходе к его планировке. Существуют особые нормы и требования по обустройству котельной, о них и поговорим далее.

Оглавление:

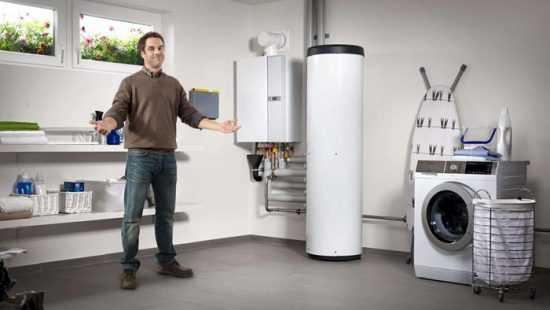

Котельная в частном доме: обустройство помещения для газового котла

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор – газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

• если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
• наличие окон, площадью 30 см квадратных на 100 см квадратных;
• обязательная вентиляция в виде форточек;
• минимальное значение высоты помещение 220 см;
• наличие свободного прохода, размером в 70 см;
• наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
• высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.

Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

• обеспечить естественное освещение;
• за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
• обязательный выход на улицу;
• минимальная высота стен 250 см;
• минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

Самый лучший вариант – газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

• наличие обязательного фундамента у постройки;
• отсутствие примыкания к дому;
• после обустройства фундамента здания, закладывается фундамент под монтаж котла;
• котел устанавливается над полом на 150-200 мм;
• для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.

Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

• разнообразие топлива;
• доступность и невысокая стоимость топлива;
• простота монтажа и эксплуатации;
• меньше требований и норм по обустройству котельной;
• не взрывоопасность;
• если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.

Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

• место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
• минимальное расстояние между стеной и любой из сторон котла – 100 мм;
• при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
• перед основанием топки следует также уложить материал в виде стального листа.

Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

• на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
• дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
• кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
• дымоход должен иметь одинаковый диаметр по всей его площади;
• внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
• кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
• если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.

При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

• доступную стоимость самого прибора;
• легкость установки, которая не требует привлечения специалистов;
• экономия места, так как котлы такого типа отличаются компактностью;
• безопасность, так как в котле отсутствует открытое пламя;
• отсутствие необходимости в монтаже дымохода;
• бесшумность и комфортная работа;
• экологическая безопасность.

Несмотря на это, у электрических котлов имеются определенные недостатки:

• возможность получения удара от электротока;
• необходимость в обустройстве заземления;
• высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов – достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

• если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате – недопустима;
• минимальная высота потолка в комнате составляет 220 см;
• размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
• стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
• минимальная ширина дверного проема составляет 80 см;
• на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем – обязательно.

• электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
• на каждом из котлов должен присутствовать узел запорного назначения;
• кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
• для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
• следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.

3. Вентиляционная система в котельном помещении.

• если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
• чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
• чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
• для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных – это площадь минимального вентиляционного отверстия для котельной.

4. Дымоход и правила его монтажа.

• любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
• отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
• после установки котла он должен находиться в свободном доступе со всех сторон.

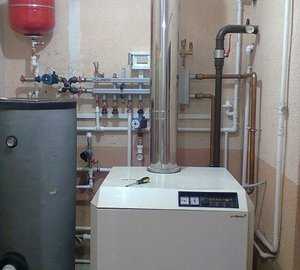

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

• котел для системы отопления – прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
• водонагревательный резервуар в виде бойлера – выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
• расширительный бак – способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
• для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
• дымоход – позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
• для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
• чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.

Рекомендации по обустройству котельной в частном доме

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла – обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

Площадь котельной в частном доме зависит от мощности котла.

Статьи по теме

http://strport.ru

legkoe-delo.ru
