Буржуйка для гаража своими руками чертежи – Как сделать буржуйку в гараж

Содержание

самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.

Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.

Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

  • Для топки 250 на 250 мм.
  • Для поддувала — высота 100 мм и ширина 250 мм.
  • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.
Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма

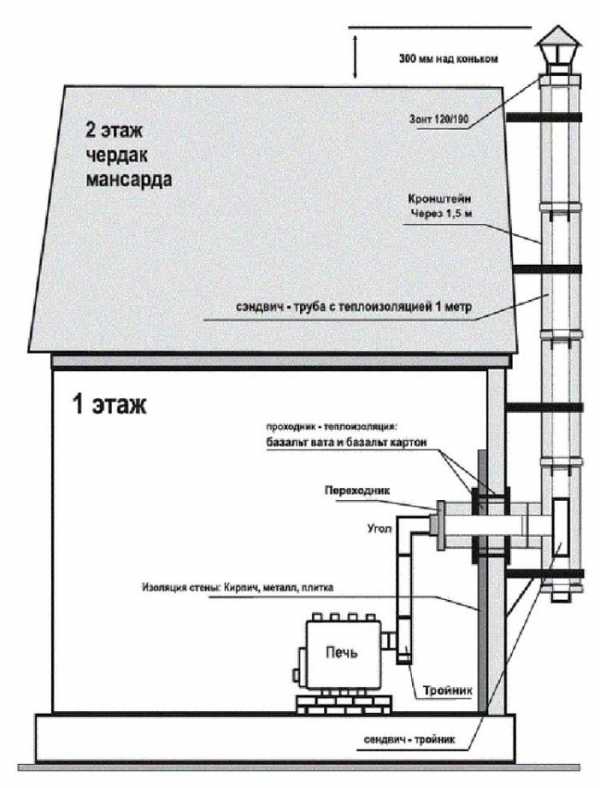

Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

  1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;

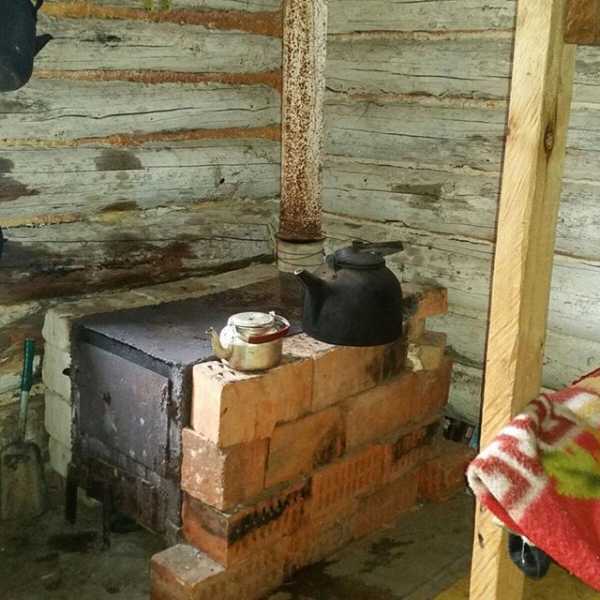

  2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
  3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
  4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

gidpopechkam.ru

Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

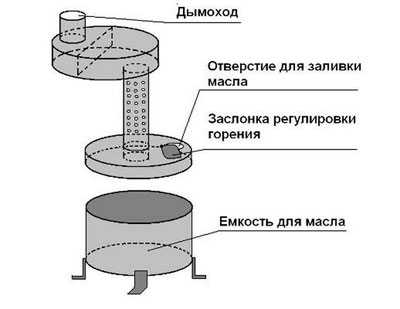

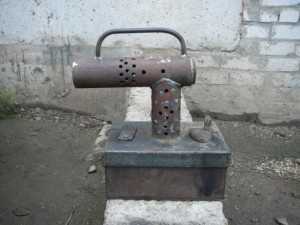

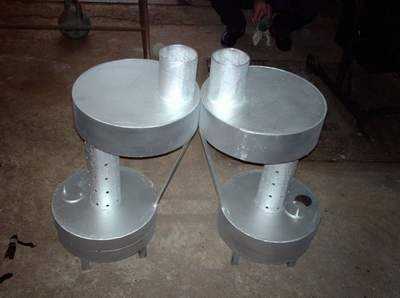

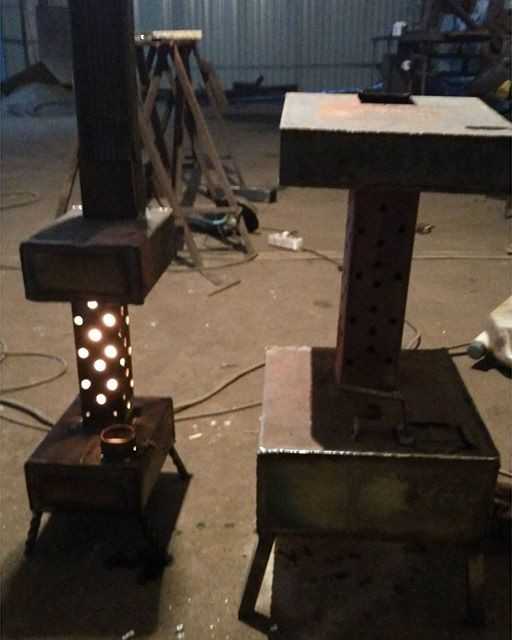

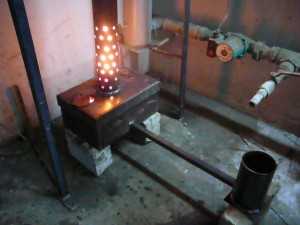

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.

Процесс создания

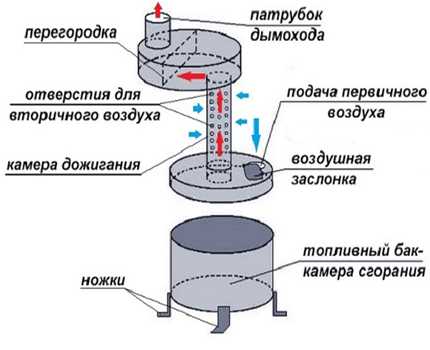

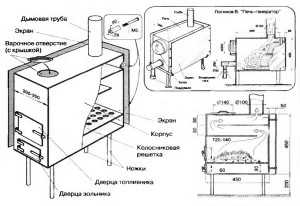

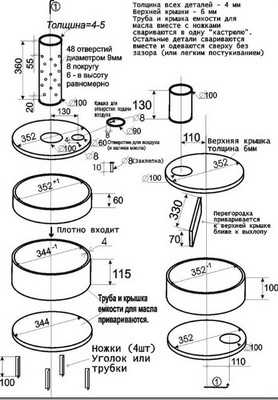

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.

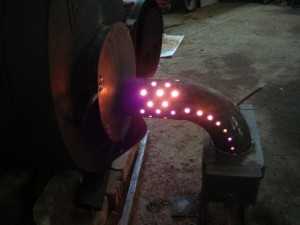

  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
    С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.

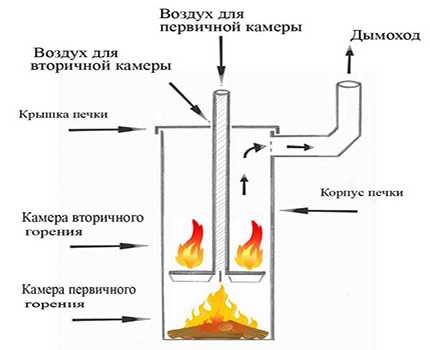

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

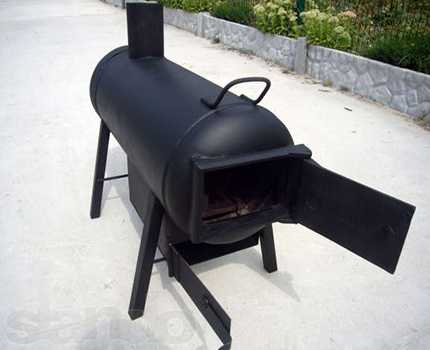

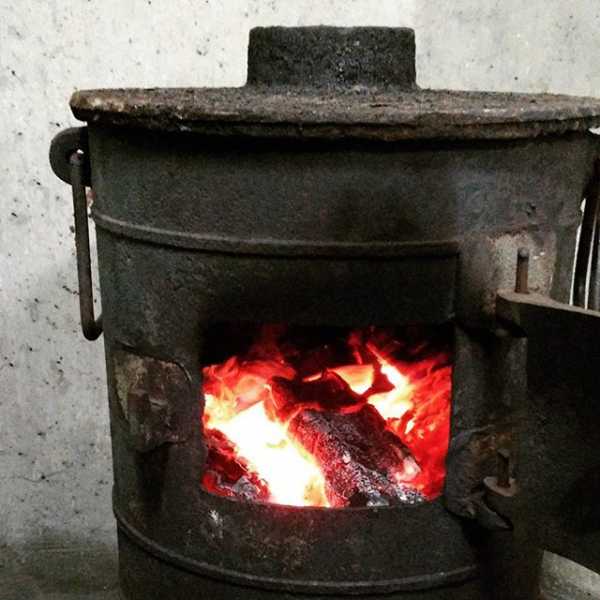

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

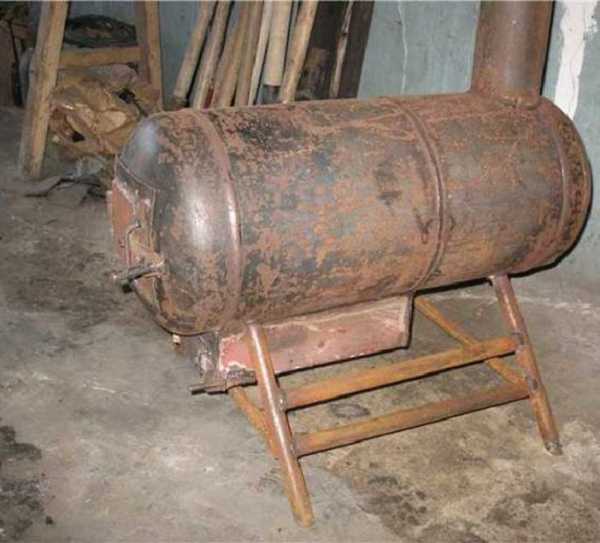

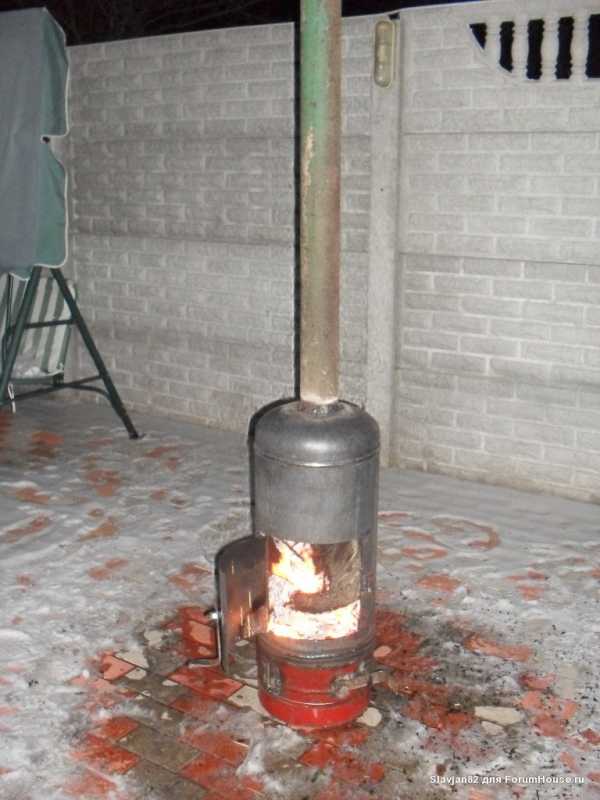

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

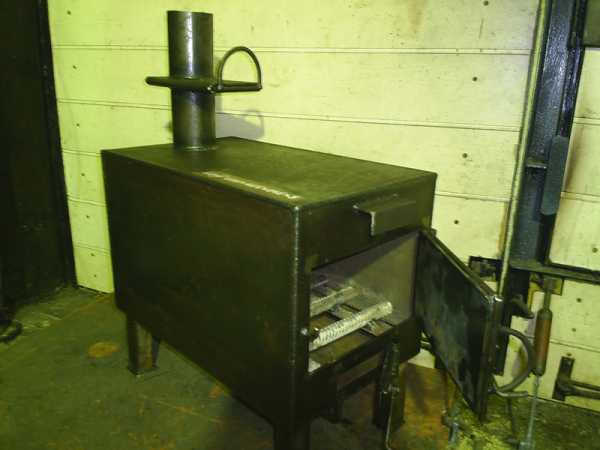

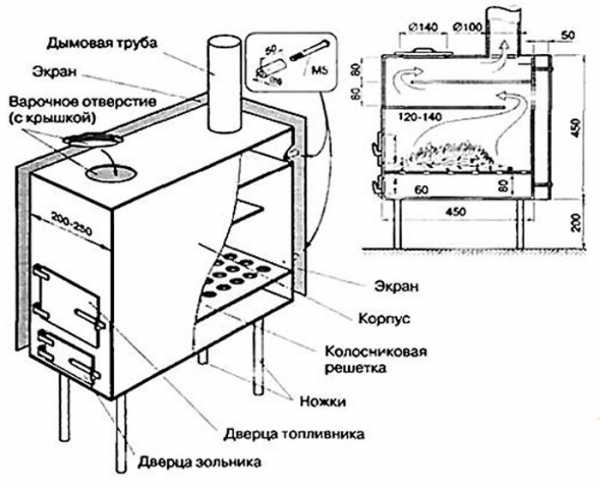

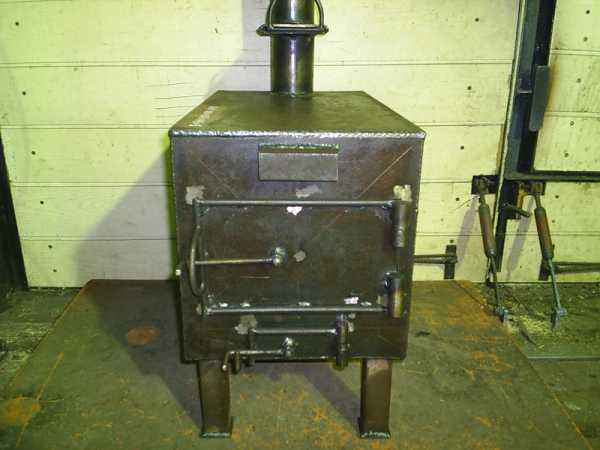

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

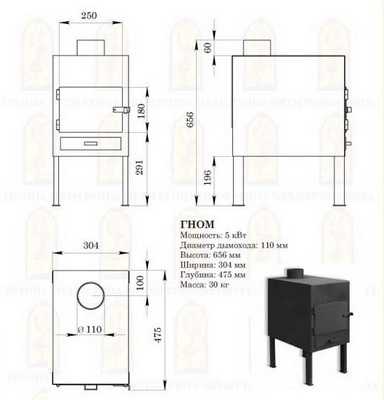

  1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
  2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

  1. Сварить между собой стенки конструкции.
  2. Приварить наверх крышку.
  3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
  4. Сделать днище для печки.
  5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

pechnoedelo.com

Буржуйка в гараж своими руками + видео

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

  • Быстрый обогрев;
  • Возможность использования как жидкого, так и твердого топлива;
  • Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
  • Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

  • Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
  • Маска и костюм для сварки;
  • Специальный молоток для отделения шлака;
  • Болгарка;
  • Стандартный молоток, плоскогубцы и зубило;
  • Стальная щетка;
  • Дрель со сверлами;
  • Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

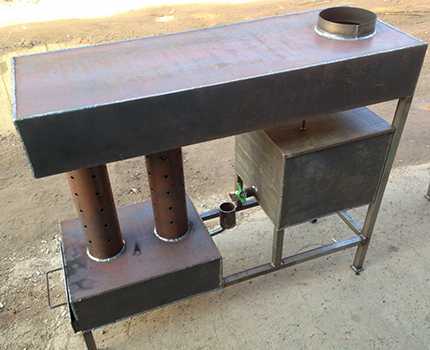

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

  • После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
  • После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
  • Когда верхний бак готов, к нижней части приваривается труба.
  • После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
  • После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

  • Вертикальный;
  • Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

  • Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
  • Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
  • Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
  • Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
  • Полученная конструкция приваривается к баллону.
  • Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

bouw.ru

Как делается печка для гаража своими руками

Чертеж буржуйки своими руками

Владельцы дач и коттеджей достаточно часто прибегают к отоплению гаража при помощи различных самодельных обогревателей. Особенно этот вопрос актуален для зимнего периода. Ведь слишком низкая температура воздуха создает некомфортные условия для работы, например, мелкого ремонта машины или ее технического обслуживания. Простой выход — сделать своими руками печку для гаража, чертежи которой можно найти как на специализированных сайтах, так и в технической учебной литературе.

Еще одним аргументом в пользу обязательного обогрева является то, что холодный воздух оказывает неблагоприятное воздействие на автомобиль, тем самым сокращая период его эксплуатации.

В помещении следует поддерживать температурный режим в пределах +5 градусов. В противном случае двигатель будет запускаться с большим трудом, а антифриз попросту замерзнет. Столкнувшись с подобными проблемами, владелец транспортного средства приходит к мысли, что ему требуется печь для гаража. Ее можно приобрести в магазине или же соорудить по чертежам своими руками.

Как правильно выбрать печку?

Перед тем как приобрести наиболее подходящий вариант отопительного прибора, владелец гаража должен определить промежуток времени, в течение которого будет обогреваться его автостоянка.

Важно! Если здание располагается отдельно, то в нем обязательно нужно смонтировать индивидуальную систему отопления, а также систему вентиляции и дымоотведения.

В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе. Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования.

Электрические приборы представляют собой недешёвый способ обогрева, но владелец гаража может подобрать себе изделие с необходимой мощностью, чтобы максимально сэкономить на отоплении. Также в качестве отопительного устройства можно использовать печь, работающую на машинном масле, то есть на отработке.

Наиболее популярными разновидностями печей для отопления гаража являются:

Схема буржуйки

  • Булерьян. Это довольно дорогое по стоимости оборудование, которое функционирует по принципу конвертерного сжигания топлива. В его качестве для агрегата можно использовать дрова, торф, уголь или любые отходы древесины, кроме газообразных и жидких веществ. Однако подобный агрегат требует устройства дымохода с качественной теплоизоляцией. Да и само изготовление такой печи по силам лишь специалистам.
  • Буржуйка — самый компактный, дешевый и удобный вид печи, которую можно без труда сделать своими руками, предварительно выполнив правильный чертеж. Ее основное достоинство заключается в демократичной стоимости всех составляющих, которые без труда собираются в надежную и простую отопительную конструкцию. Но буржуйка при всей ее дешевизне требует постоянного контроля и отличается повышенной пожароопасностью.
  • Самый дешевый вариант обогревателя для гаража — это изделие, созданное собственными руками. Наиболее эффективной и экономной печью станет агрегат, функционирующий на «отработке», то есть на машинном масле, оставшемся после его смены в двигателе.

Особенности конструкции печи на «отработке»

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

  1. Обеспечивается эффективное отопление помещения.
  2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
  3. Владелец экономит на эксплуатационных расходах, так как для отопления требуется или дешевое, или вовсе бесплатное отработанное топливо.
  4. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

  • Вес в пределах 30 кг.
  • Вместимость в пределах 12 литров.
  • Размеры в среднем 70x50x35 см.
  • Расход отработки в пределах 1 литр/ час.
  • Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

  • Стальная труба.
  • Две емкости.
  • Металлический уголок.

Важно соблюдать толщину выбираемого материала — она должна быть не меньше 4 мм. Температура горения доходит до +700–900 градусов, и более тонкий металл быстро прогорит. В качестве емкости можно использовать, например, корпус старого компрессора от пришедшего в негодность холодильника советского образца, а также небольшой старый пропановый баллон.

Этапы сооружения печи

Резка по металлу

Процесс создания печи на «отработке» для гаража состоит из следующих этапов:

  • Установите нижнюю емкость на ножки. Для этого изготовьте детали высотой 20 сантиметров из металлического уголка, уложите емкость горизонтально и приварите к ней ножки.
  • При помощи сварки прорежьте посредине нижнего корпуса отверстие, приварите трубу в вертикальном положении и соедините 2 емкости. Печи, которые делаются своими руками, рекомендуется выполнять из 2-х частей, чтобы верхняя емкость была съемной. Так удобнее чистить горелку от копоти. Нижняя емкость будет служить топкой и топливным бачком, а верхняя с соединительной трубкой — нагревательным элементом.
  • В трубе сделайте отверстия в количестве не менее 10 штук на высоте 0,5 м. При разметке главное помнить, что отверстия должны начинаться в 10 сантиметрах от корпуса печи.
  • На верхней плоскости топки подготовьте отверстие для заливки топлива и приварите крышку, благодаря которой можно будет регулировать степень нагрева помещения и мощность горения.
  • Следующий этап — приварите на верхнюю емкость патрубок.
  • В заключение соорудите вытяжную трубу длиной не меньше 4 метров и прочно закрепите ее на патрубке. Желательно сделать ее из оцинкованной стали.

По окончании изготовления печи следует ее сделать более презентабельной — покрасить смесью из силикатного клея, молотого мела и алюминиевой пудры.

Последний штрих

Простой вариант

В завершение работ нужно установить конструкцию и разжечь ее:

  • Вложите в топливный бак для растопки некоторое количество бумаги, используя нижнее отверстие печи.
  • Залейте отработанное масло в количестве примерно 1 литра.
  • Подожгите бумагу и подождите несколько минут, пока масло не начнет закипать.
  • Печь, сделанная подобным образом своими руками, очень проста в эксплуатации. После того как масло начнет гореть, достаточно время от времени подливать по 3–5 литров топлива.

Несмотря на достоинства подобных печей нужно все-таки остановиться и на недостатках. Их не так уж много, но они существуют:

  • К первому минусу можно отнести тот факт, что дымоход не должен иметь длину менее 4 метров. Кроме того, при его устройстве следует избегать горизонтального положения отдельных участков.
  • И второй недостаток — это еженедельная очистка емкости для масла и дымохода. Чтобы эти недостатки не переросли в большую проблему, необходимо делать съемную емкость и такой же конструкции дымоход.

Заключение

Печь в работе

Перед тем как приступить к созданию печи, следует просчитать все варианты, чтобы не только отопить свой гараж, но еще и сэкономить деньги на приобретении топлива. К тому же за подобной конструкцией необходимо правильно ухаживать — прочищать систему отработанного топлива, удалять налет в трубе, а перед топочной дверцей расположить негорючие материалы, покрытые листом металла. При правильном подходе даже самая простая печь, созданная умелыми руками, может сделать ваш гараж теплым и очень комфортным.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Изготовление буржуйки, чертежи, как сделать буржуйку своими руками

Печь из металла в форме коробки или бочонка с дверкой и трубой. Выведенной чаще всего просто в форточку помещения, это простое отопительное изобретение выручало в те трудные периоды, когда в помещениях не было настоящей русской печи или возможности ее топить из-за проблем с дровами.

Прозвали печку в народе, отчего то “буржуйка”, она имела большой кпд, этой незатейливой печи хватало нескольких маленьких березовых дров, чтобы быстро дать тепло помещению, в котором она временно находилась.

И по сей день, печь буржуйка служит для гаража для дачи, в различных времянках строителей и ремонтников, согревает дачные домики или в начальные периоды освоения участков. Больше того, о “буржуйках” приходится вынужденно вспоминать и устанавливать их своими руками, даже в квартирах тех городов и поселков, которые по воле чиновников оказываются неподготовленными к зимнему сезону.

Простота конструкции и эффективная согревающая способность (большой кпд) этих буржуек малышек, дали толчок к разработкам конструкций различных промышленных их вариантов, в том числе разрекламированной печи булейран или булерьян, кому как нравиться.

В этой статье хочется рассказать о конструкции разновидностях и особенностях работы различных печей для бани, гаража. Начиная с самых простых и заканчивая современными печами Bullerian. Надеюсь, предоставленные чертежи булейран, и советы как изготовить булерьян, полезны читателю.

Печь №1

Начнем с самой простой круглой печки буржуйки для дачи. Она представляет собой металлический цилиндр из трубы диаметром 300 – 450 мм высотой 600 – 800 мм. С толщенной стенки 8 – 10 миллиметров.

Отличительной особенностью этой печи, будет являться нерегулируемая тяга, далее мы рассмотрим и печи с регулируемой тягой. Рассмотрим общий вид печи и последовательность изготовления по чертежам 1А левая печь.

Первым делом чтобы ограничить выход теплого воздуха из печи по будущему дымоходу вверх, необходимо вварить пластину. Она представляет собой, вид усеченного круга. Пластина перекроит диаметр печи на 2/3. После этого, размечаем места под будущие дверцы, как показано на чертеже 1А левая печь. И определим место, где вварим арматуру диаметром 14 – 16 мм как показано на чертеже 1А левая печь.

1А чертеж

С открытых концов, труба заваривается пятаками, подходящего диаметра, такой же толщены что и стенки. Там где будет верх печки буржуйки, вырезается отверстие диаметром 89 – 100 мм. Поверх приваривается труба соответствующего диаметра. Далее тонким кругом болгаркой аккуратно вырезают дверцы и приваривают к ним петли и заслонки.

Теперь вы знаете, как сделать простейшую печку буржуйку своими руками.

Эта конструкция печи, является простейшей, она ни требует много времени на изготовление и высокой квалификации сварщика. Но есть и ряд минусов, круглые печи, имеют меньшую площадь соприкосновения с воздухом, чем квадратные.

Основным элементом печки, является труба большого диаметра, а следовательно и толщена стенки у таких труб, тоже большая. По этой причине, такие буржуйки для бани и гаража, долго прогреваются и достегают малой максимальной температуры, а вот остывают напротив очень быстро. Нерегулируемая тяга не позволяет подобрать оптимальный режим горения.

Печь №1.1

Чтобы компенсировать эти недостатки самодельной буржуйки, лет 10 назад я стал искать способ дольше сохранять тепло. Самым первым вариантом была стопка из четырех кирпичей, уложенных вокруг трубы для буржуйки. Стопка кирпичей росла, а удовлетворения от работы печи не было, кпд не улучшился.

Затем, я сделал печь, с квадратной верхней плитой. По периметру выкладывал коробку из кирпича, а пространство между стенками короба и выходной трубой, засыпал керамзитом. Этот вариант был уже чуть лучше, но и он не стал последним.

Чтобы основательно повысить кпд, надо было решить две задачи. Первая – удлинить путь раскаленных газов от топочной камеры буржуйки до входа в дымовую трубу. Вторая – увеличить тепловую емкость изготовленной печи.

В последнем моем варианте, удалось удовлетворить оба эти требования, такая печь успешно обогревала мой гараж всю зиму.

После окончания топки, печка буржуйка сделанная своими руками, продолжала обогревать помещение еще в течении 3 – 5 часов. Новая печь представляет собой все ту же народную буржуйку, сваренную из трубы, но с приваренным сверху теплообменником. Теплообменник состоит из нескольких толстых полых «блинов», соединенных между собой короткими трубами для буржуйки. Блинов может быть от одного до четырех. У меня их, например, три. Сверху на теплообменник надет круглый короб его нет на чертеже 1А правый чертеж, согнутый из листовой стали, а все пространство между ним и «блинами» теплообменника засыпано песком с крупным гравием.

1А чертеж.

Печь №2.

Конструкцию, этой печи буржуйки для дачи, я подсмотрел у своего соратника инженера самоучки В.И. Зеленкова. В ее хитроумном инженерном решении нетрудно увидеть признаки обыкновенной буржуйки, обогащенной, новыми преимуществами. Здесь отсутствие возможности накапливать и длительное время сохранять тепло компенсируется возможностью контроля длительности горения, то есть это буржуйка с повышенным кпд.

Печь булейран или булерьян, тоже не дает дровам быстро прогорать, а разрешает только тлеть, то есть длительное время отдавать тепло. Но булейран булерьян сложна в изготовлении а при покупке способна разорить незажиточную семью. Оказывается, такой же эффект может быть получен и от обычной буржуйки для гаража – достаточно снабдить ее небольшой пристройкой, предлагаемой В.И. Зеленковым.

Основными недостатками металлических печей, изготовленных своими руками, являются низкие экономичность и теплоемкость то есть кпд. Большое количество тепла не аккумулируется (как, например, в толстых стенках кирпичных печей), а просто улетает в трубу.

Для экономии березовых дров и обеспечения выравнивания теплового режима корпуса такой печи ее выгоднее топить короткими дровами, уменьшив сам объем топки. Однако березовые дрова, все равно прогорают довольно быстро, и их необходимо постоянно подбрасывать в печку, что делает ее эксплуатацию не очень-то удобной, особенно в длительный отопительный период в холодное время года.

Но общее время горения дров, можно значительно растянуть, увеличив при этом общий кпд печки, если выполнить ряд конструктивных дополнений к традиционной конструкции печи. Для этого нам потребуется лишь изготовить из листовой стали глухой герметичный цилиндр, как показано на чертеже 1Б. Этот цилиндр, будет заполнен длинными поленьями дров.

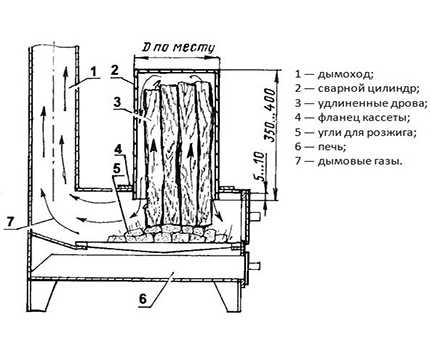

1Б чертеж.

Цилиндр должен иметь надежную опору это или упорный фланец приваренного к цилиндру или конус. Для удобства установки пристройки и снятия к нему следует приварить ручки, произвольной формы на чертеже 1Б буржуйки они не показаны.

При заполнении рабочей кассеты березовыми дровами необходимо проконтролировать свободное их перемещение при ее опрокидывании. Перед установкой цилиндра с березовыми дровами печку необходимо растопить, в это время появляется стартовый запас углей.

Дрова, опустившись из цилиндра на угли, начнут разгораться. При этом интенсивному горению будет подвергаться только выдвинутая в топку часть дров до верхней плиты печки.

Другая часть дров, находящаяся в кассете, будет дополнительно просушиваться за счет движения дымовых газов, а затем опускаться в топку под тяжестью своей массы по мере сгорания выдвинутой части дров.

При высоте цилиндра 420 мм с одной закладки дров, время беспрерывной работы такой интересной печи сделанной своими руками, составляло около 4 часов.

Самодельная печка буржуйка, получается очень практичная и разумная хотя и не без своих минусов.

Главным минусом всех печек, такой конструкции можно назвать задымленность помещения. После того как все дрова прогорели, необходимо заложить новую партию. Как только мы поднимаем цилиндр из печи медленно, но упорно начинает подниматься дым.

Конечно, можно проветрить помещение если это гараж или какая то друга постройка хозяйственного типа. А вот для жилых помещений я бы не советовал применять печь Зеленкова.

Печь №3.

Хочу рассказать о еще одной конструкции печи. Главной особенностью этой самодельной буржуйки, является наличие регулируемой тяги и квадратный тонкостенный корпус.

При выборе формы печи я бы советовал мыслить так – круглые печки выглядят лучше, чаще всего быстрее в изготовлении но при одинаковых габаритных размерах, у квадратных печек, больше площадь поверхности, а следовательно больше площадь соприкосновения с воздухом. По этой причине у нее повышенный кпд, она быстрее нагревают помещение это правильная буржуйка.

Теперь поговорим о размерах буржуйки. Маленькая печь в ее исконном размере потеряла актуальность, так как живем мы не военное время и с дровами у нас все в порядке да и помещения наши гораздо просторнее чем в то время.

Слишком большая печь тяжела в изготовлении и при перемещении силами одного человека. Основываясь на том, что размер березовых дров, как правило, колеблется в пределах от 30 до 40 см. Предлагаю варить своими руками по чертежам 1В печку, размером основания 45 на 45см и высотой 80см.

Такая буржуйка для дачи, легко кушает почти всех размеров дрова, при этом занимает мало места, ее можно поставить прямо в угол.

Следующий момент, толщина металла буржуйки. Практика показывает, что толстый металл порядка 8 миллиметров плохо прогревается, дрова прогорают в пустую получается не высокий кпд. Слишком тонкий металл нагревается быстро, но после нагревания синеет и вспучивается (вся печь теряет форму). Для себя я определился, что толщена стенки, должна равняться 3 миллиметрам максимум 4. Печь из такого металла служит прекрасным источником тепла и не теряет свою форму.

Дальше нам стоит отправиться на металлобазу и приобрести необходимый металл, для изготовления печки буржуйки по чертежам.

Нам потребуются:

Лист железа тройки 1,5 на 2 метра

Уголок на 40 с толщенной стенки 4 или 5 мм в количестве 7метров

Кусок трубы диаметром 89 или 102 миллиметров длинной 40 см

Арматура диаметром 16 мм в количестве 6.2 метра

Кусочек гладкого стержня диаметром 8 или 10 мм длинной 50 см

Четыре завесы для дверей

Сварочный аппарат около 5 кг электродов тройки, знакомый сварщик и ящик водки (шутка!).

Кстати, обычно если хорошо попросить, металл вам порежут в размер на базе по вашим эскизам. Если вы сомневаетесь или попросту не знаете как раскроить лист то могу описать следующий вариант буржуйки, показанный на чертеже 1В.

1В чертеж

Изготовление следует начинать со сварки каркаса из уголка. Как раскроить уголки и какой длинны нарезать, показано на чертеже 1В.

Сразу хочу заметить, избыточная прочность нашей печи будет вредна, по этой причине особо прочные швы следует подчистить болгаркой. Если этого не сделать, то катет шва будет мешать, при дальнейшей процедуре обшивания листами.

Далее следует приварить последовательно прутки арматуры к уголку. Этот шаг очень ответственный. Если, очень часто приваривать прутки, то расстояние между ними забьется золой, воздух перестанет двигаться между ними, огонь в печке будет тухнуть. Если расстояние сделать очень большим, то уже не зола, а раскаленные угольки, будут падать между прутьями, необходимый жар будет потерян. Оптимальным зазором между прутками арматуры следует считать 18 -20 мм.

Затем, на каркас укладывают листы металла и обваривают сплошным швом по периметру снаружи. Таким образом, необходимо зашить весь периметр буржуйки.

Далее аккуратно ровняем срез трубы, по которой будет двигаться дым. Приложим трубу, как показано на чертеже 1В, аккуратно обведем по кругу карандашом, вырежем болгаркой или электродом отверстие.

Для того чтобы регулировать тягу, нам понадобится изготовить своими руками шибер внутри выходной трубы. Шибер, представляет собой металлический пятак, из того самого листа что и стенки буржуйки. Диаметр пятака как правило на 3, 4 мм меньше чем внутренний диаметр трубы в которой он будет работать.

В отрезке трубы дрелью делаем два отверстия диаметром чуть больше диаметра прутка. Отгибаем произвольно под 90 градусов часть прутка, вставляем в просверленные отверстия, снизу подкладываем пятак и прихватываем в нескольких местах.

Обратите внимание, на чертеж печки буржуйки, после стыковании заготовок, в обычном положении, под действием силы тяжести пруток, должен постоянно держать шибер открытым. После всех операций, можно приваривать трубу с шибером к печке, на место ранее вырезанного отверстия в соответствии с чертежом 1В.

Возьмем карандаш, линейку, основательно разметим на печи отверстия под дверцы. Болгаркой аккуратно вырежем отверстия получившиеся куски металла и станут самими дверьми. Не бойтесь получившиеся зазоры будут только помогать горению а через щели в темную комнату будет пробиваться свет от огня чертеж 1В.

1В чертеж

Нам остается изготовить засовы и завесы, это дело сугубо индивидуальное и здесь каждый свободен на выдумку. Теперь мы знаем, как изготовить буржуйку с повышенным кпд своими руками.

Печь №3.

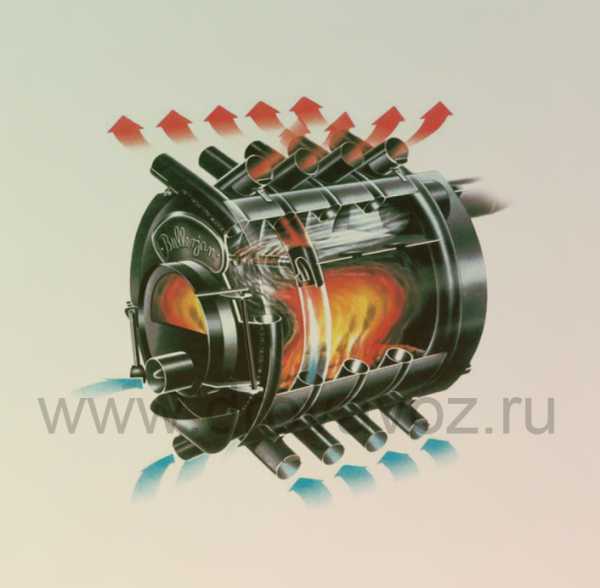

bullerian рисунок.

Предыдущая конструкция, является окультуренной формой буржуйки, достаточно проста и пригодна для любого помещения. Что называется – не дымит и греет. Однако не всегда, самые простые конструкции, являются самыми удачными. Апогеем инженерной мысли по праву считается буржуйка с красивым именем булерьян (булериан, bullerian).

Все рассмотренные выше печи, отдают тепло только с внешней своей поверхности. Особенностью конструкции этой печи являются многочисленные вваренные тонкостенные трубы, через которые проходит воздух.

Печь буржуйка, булерьян булириан изготовленная своими руками обеспечивает принудительное движение или другим языком конвекцию воздушных масс, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения. Здесь работает простой физический принцип: теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола.

Конструкция булерьян, булиреан такова, что каждая из труб, полностью прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 50 – 90 градусов Цельсия и это не реклама. Самые маленькие печи буржуйки конструкции булерьян (bullerian, булериан) пропускает через себя 2 куб.м воздуха в минуту это очень неплохо. При этом температура самой буржуйки остается достаточно низкой порядка 50 градусов. КПД этой печи по самым смелым подсчетам достигает 60%.

Печь булерьян (булериан, bullerian) работает в двух режимах по следующей схеме – “быстрого обогрева” и “дожига”. Печь в первом режиме нагревает холодный дом за 20-25 минут. Затем Вы закладываете полную печку не колотыми березовыми дровами и с помощью заслонки переводите ее в режим дожига. Топливом для печи булерьян (bullerian, булериан) служат как обычные березовые дрова, так и топливные брикеты.

Устанавливать печь следует не ближе 1 метра от стен и горючих материалов, свободное расстояние перед топкой должно быть 1 метр и более. При установке следует приподнять печь от пола на 20 сантиметров и поместить на основании из кирпича, камня или другого негорючего материала.

Дымоход для булерьян (bullerian, булериан) можно изготовить из кирпича или металлических труб из металла толщиной 1мм. Диаметр круглой трубы должен составлять минимум 100 мм, размер квадратной из кирпича минимум 90 мм. Дымоход для булерьяна не должен иметь горизонтальных участков длиной более 1 м. Для очистки дымохода для булерьяна следует предусмотреть съемную часть или отверстие с дверью. Труба дымохода должна всегда подниматься над коньком крыши. Если крыша плоская, труба должна подниматься на 0,5 м над ней.

Многие мои знакомые в свое время задавались вопросом как сделать булейран своими руками где взять чертежи булерьян. Подумав и почесав затылок многие отказывались от этой идеи слишком трудоемка. Дело в том, что печь сшивается как бы из кусочков. Необходимо неплохо владеть сварочным делом, что бы печь получилась не только функциональная но и красивая.

Изначально перед изготовлением нам необходимо определиться из чего мы будем делать воздуховодные трубы. Диаметр труб печи булейран булерьян должен быть 50 – 80 миллиметров. Затруднение лишь в том, что трубы должны представлять собой форму полумесяца. Мы можем согнуть своими руками прямые трубы, с помощью промышленного трубогиба, или собрать их из многочисленных отводов.

Как делать печь булерьян булиреан своими руками решать вам. Я для себя выбираю первый способ, он попросту проще. На металлический лист толщенной от 12мм и выше мы укладываем согнутые отводы, между отводами и кусками удлиняющих труб оставляем зазор порядка 2 мм. Затем необходимо закрепить всю эту конструкцию струбцинами (такие есть в каждом хозяйственном магазине) хомутами, вообщем включите фантазию. В таком положении, провариваем почти все стыки, затем снимаем с плиты и довариваем остаток. У нас получается одна из труб по которым будет проходить горячий воздух. Затем берем тонкие трубки диаметром 12 – 14 мм гнем их кольцом диаметром приблизительно равным диаметру печки. Затем ввариваем в трубу как показано на чертеже 1Д.

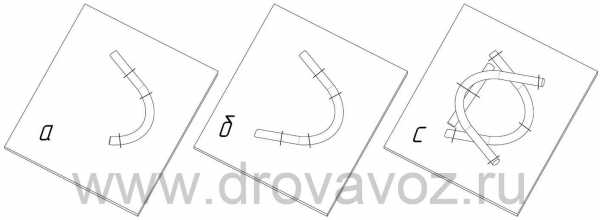

Чем больше труб мы изготовим, тем длиннее будет наша печка булерьян (bullerian, булериан). Для нашей печки булерьян bullerian, булериан принимаем количество равное 11 секциям. После того как все трубы сварены приступаем к созданию каркаса.

На туже плиту укладываем заготовку и зажимаем струбцинками затем берем еще заготовку и накладываем на первую с перехлестом. Что бы зафиксировать вторую заготовку в ровном горизонтальном положении подложим под нее кусочек такой же трубы из которой изготовлена сама заготовка и прижмем все это струбцинками. Такова наилучшая схема изготовления булерьян. Все стадии изготовления заготовок, булериан булерьян своми руками вы найдете на чертеже 1Д.

1Д чертеж

Аккуратно собираем конструкцию на точечные прихватки. Следующую заготовку также через кусочек трубы фиксируем и прихватываем. После того как все заготовленные трубы собраны на прихватки, мы начинаем обваривать боковины печи. Вырезаем из листового железа полосы размеры которых показаны на чертеже 2Д.

2Д чертеж

Полоса должна слегка на 1 сантиметр утопать от основной грани стенки как на чертеже 2Д. Способ сварки пластины следующий. Ввариваем на прихватки самый торец пластины, где у нас находится выемка. Затем за другой конец поджимаем пластину к трубкам и прихватками фиксируем ее через каждые 5 сантиметров. Таким образом постукивая и подгибая приварим все пластины. После того как все пластины собраны на прихватки мы можем начать обваривать их сплошным швом.

При такой последовательности сварки, печь булерьян bullerian, булериан не теряет геометрии. Затем привариваем лист железа размеры которого показаны на чертеже внутри печки смещая его к одной из торцевых сторон, например к той где будет труба. Размечаем на листовом железе (тройке) торцевые стенки, вырезаем и ввариваем, сначала на прихватки, а затем сплошным швом. В задней стенке, к ней смещена выставленная пластина, вырезаем круглое отверстие диаметром 100мм. Затем ввариваем туда отвод, такого же диаметра концом вверх. В другой лицевой стенке вырезаем круглое отверстие диаметром 250 мм. И ввариваем ранее проточенный на токарном станке фланец. Протачиваем на станке крышку и петли, ввариваем ее с петлями как показано на чертежах 1Д.

Можно добавить в крышку декоративное огнеупорное стекло такое же как на рисунке. Под крышкой можно предусмотреть лоток любой формы, в него будут падать угольки золы при ее извлечении.

В крышке и в дымоходной трубе вставлены два шибера. Один регулирует подачу воздуха другой диаметр выпускной трубы. Конструкция шиберов может быть различной, я предлагаю указанные на чертеже 1В.

www.drovavoz.ru

Печка буржуйка своими руками: схема самодельного агрегата

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

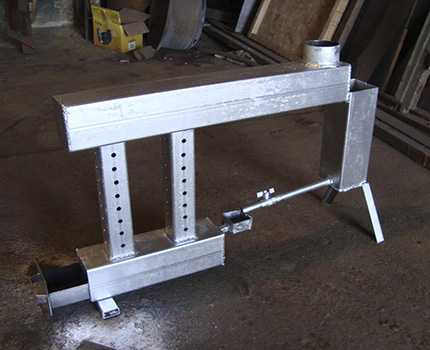

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства (+)

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

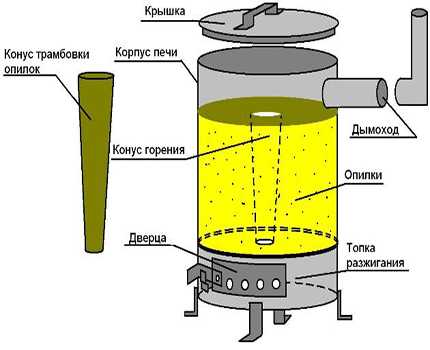

Особенности буржуйки на опилках

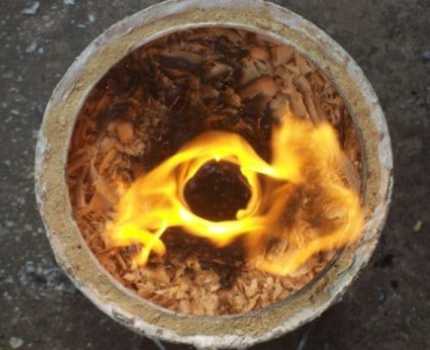

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

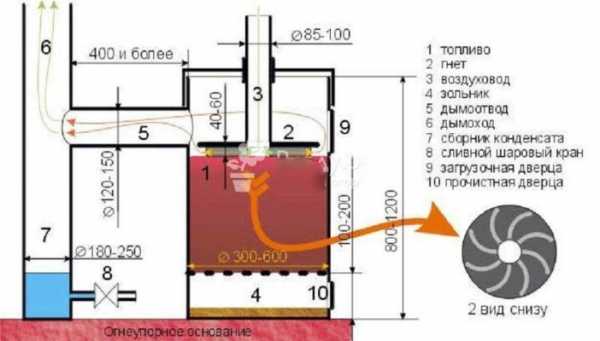

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня. Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

sovet-ingenera.com

Печь для гаража своими руками из металла

Зачастую в гараже не устанавливают полноценную систему отопления. Это обусловлено относительно редким использованием помещения и его небольшой площадью. Но для продолжительной работы в холодное время года рекомендуется сделать печь для гаража из металла, что вполне возможно своими руками. Чертежи и характеристики конструкции могут отличаться в зависимости от требований к теплоснабжению.

Самодельная печь для гаража: параметры и условия эксплуатации

Важно изначально определиться с местоположением конструкции. Она не должна занимать много места, во время работы не препятствовать свободному перемещению по гаражу или выполнению тех или иных операций. Чаще всего выбирают угловое расположение печи.

Изготовление и монтаж печи осуществляется согласно следующим условиям:

  • Обязательное обустройство дымохода. Его высота должна быть минимум 3 метра.
  • Выбор топлива. Оптимальный вариант – использование дров, угля или дизтоплива. Намного реже делают электрические печи или работающие на баллонном газе.
  • Подготовка основания для установки котла, монтаж жаропрочных материалов на стены.

Перед началом этих работ необходимо выбрать оптимальную конструкцию печи для гаража. Выбор зависит от объема отапливаемой площади, наличию варочной поверхности и общего бюджета. В качестве примера можно рассмотреть чертежи наиболее подходящих самоделок.

Схема простой «буржуйки»

Это лучший вариант для экономии места. Конструктивно печь состоит из корпуса цилиндрической или кубической формы, разделенного на камеру сгорания и зольник. Она может изготавливаться из бочек. Толщина стали должна быть не менее 1,5 мм. Раструб для дымоходной трубы располагается в задней части конструкции для подключения вертикального патрубка.

Рекомендации по изготовлению:

  • В качестве корпуса можно использовать газовый баллон. Предварительно его очищают от краски, делают отверстия для дверец, устанавливают колосник.
  • При самостоятельном изготовлении корпуса из металла применяется сталь толщиной 1,5 мм, соединение выполняется с помощью сварки.
  • Регулирование интенсивности сгорания топлива происходит с помощью изменения положения дверцы зольника. Таким образом контролируется тяга.
  • Дополнительно можно поставить отсекатель – полку на 2/3 высоты камеры сгорания. Это способствует экономному расходу сжигаемого топлива.

Преимуществом этой конструкции является простота изготовления и возможность монтажа варочной поверхности. Недостаток – большой расход топлива.

Мини-котел длительного горения

Для продолжительного отопления гаража рекомендуется рассмотреть вариант изготовления печи длительного горения. Суть ее работы заключается в использовании древесных газов в качестве топлива. Они возникают в результате тления дров. В отличие от вышеописанного варианта, печь для гаража из металла длительного горения имеет большую камеру для загрузки топлива, систему давления, состоящую из телескопической трубы и плоского основания. Этот блок располагается в верхней части конструкции.

После загрузки топлива оно подпаливается снизу. Ограничение притока кислорода провоцирует процесс тления. Образовавшийся газ попадает в камеру дожига, где обогащается кислородом и возгорается.

Особенности изготовления конструкции:

  • в качестве корпуса можно использовать бочку или газовый баллон;
  • для обогащения газа кислородом устанавливают маломощный вентилятор;
  • патрубок для подключения дымохода располагается горизонтально;
  • низкая температура в дымоходной трубе может стать причиной появления конденсата, поэтому рекомендуется использовать сэндвич-конструкции.

Среднее время работы на одной загрузке топлива может составлять 8-12 часов. Это зависит от объема печи и скорости подачи воздуха в камеру дожига.

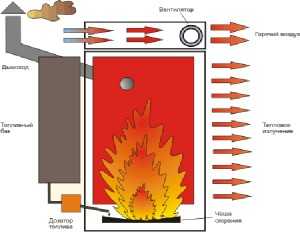

Печь для гаража на отработанном масле

Принцип работы печи на отработанном масле заключается в использовании паров топлива. Для ее изготовления также можно взять небольшой газовый баллон. В нижней части располагается емкость для топлива. Пары поднимаются по трубе с отверстиями, там же происходит возгорание.

Использовать подобную модель для гаража не рекомендуется. Это обусловлено высокой вероятностью загазованности помещения, так как продукты сгорания частично попадают в гараж до поступления в дымоход. Также могут возникнуть проблемы с хранением топлива.

При выборе чертежа печи для гаража следует учитывать трудоемкость ее обслуживания и частоту использования. Но определяющими факторами являются себестоимость конструкции и сложность ее изготовления.

ismith.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
