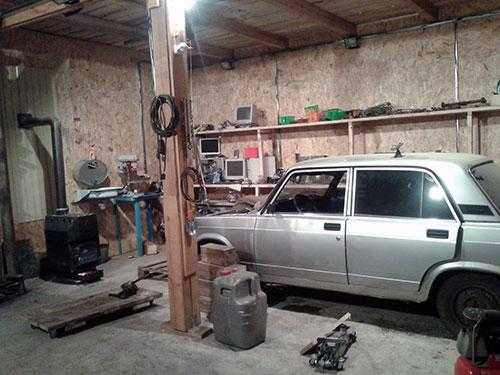

Буржуйка своими руками в гараже – установка, размеры самодельной дровяной печки, как правильно сделать дымоход, эффективный обогрев с помощью буржуйки, чертежи

Содержание

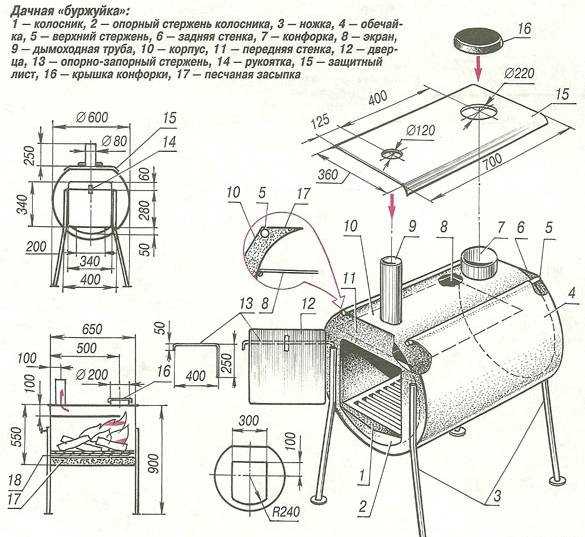

как сделать в гараже, чертежи

Буржуйка своими руками — это печь, сделанная из подручного материала с металлическим дымоходом, выходящим на улицу из окна городской квартиры. Она воспета еще в революционные времена. В народе она получила меткое прозвище — буржуйка. После революции буржуйка была вытеснена из наших квартир центральным отоплением и газовыми печками. Но, когда во время отечественной войны опять пришла беда и газовое отопление отключили, буржуйка вернулась в квартиры, чтобы спасти ее обитателей.

В эти тяжелые для всей страны времена буржуйки изготовлялись кустарным методом из того материала, что был под рукой. Грели они людей и в блиндажах, и в землянках, и в вагонах-теплушках, которые в это время были основным железнодорожным транспортом.

После войны буржуйки перекочевали из квартир в садовые домики и гаражи. Топятся эти чудо-печки и сегодня, в основном для обогрева хозяйственных подсобных помещений площадью до 20 кв.м. В гаражах, дачных домиках, теплицах и прочих подобных помещениях буржуйка продолжает быть незаменимым отопительным прибором. Чертежи буржуек можно найти в интернете и различных журналах.

Достоинства и недостатки

Буржуйка, как и любой прибор, не только отопительный, обладает своими не только неоспоримыми преимуществами, но и того же рода недостатками.

К положительным качествам относятся:

  1. Недорогой материал для топки. Сгодится все, что может гореть, начиная с пропанового топлива, дров и торфа и заканчивая любыми отходами. При этом никаких переделок для перехода на другое топливо не потребуется.
  2. Буржуйка своими руками обойдется недорого по сравнению с более капитальными печами.
  3. Компактный размер буржуйки позволяет отказаться от фундамента и капитального дымохода.

Недостатки буржуйки обусловлены ее достоинствами:

  1. Необходима эффективная вентиляция отапливаемого помещения.
  2. Конструкция агрегата не предусматривает накопления тепла, поэтому как только прекращается поступление топлива, печка моментально остывает.
  3. Высокий расход топлива.

Учитывая подобные особенности, использовать буржуйку в качестве постоянного отопительного прибора в жилых помещениях вряд ли получится — слишком дорого. Существует довольно большое количество конструктивных доработок, способных увеличить КПД работы печи. Организация эффективного теплообмена печи с кирпичным экраном поможет вам экономить топливо.

Конструкция буржуйки

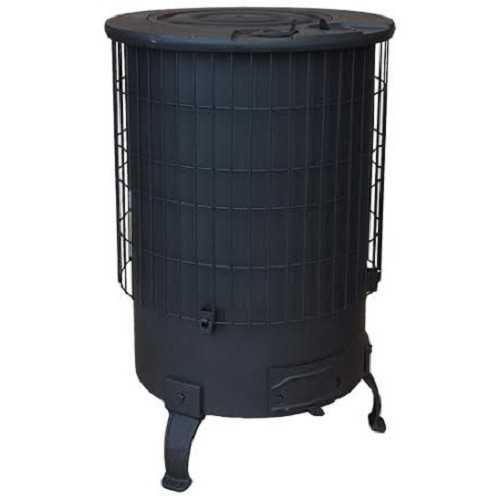

Буржуйка изготовляется из чугуна и стали и представляет собой топку с дверцей. Обязательным элементом является дымоходная труба. Некоторые варианты могут быть оборудованы варочной поверхностью. Самодельная буржуйка обязательно должна быть оснащена отверстиями, достаточными для поступления воздуха для горения.

Самостоятельно изготовить буржуйку можно из чего угодно, лишь бы ее размер вас устраивал. Например, буржуйка из кирпича своими руками, которую можно изготовить из молочного бидона, объемом в 40 л:

  1. Зубилом следует сделать щель для поддувала немного ниже горловины.
  2. Дно бидона пробиваем и вставляем через патрубок изогнутую дымоходную трубу. Патрубок можно купить готовый, а можно сварить его самостоятельно, если обладаете подобным навыком.
  3. Делаем змееподобный колосник из толстой стальной проволоки и вставляем его в бидон через горловину.
  4. Экспериментально растягиваем колосник до нужного размера. От этого будет зависеть эффективность горения топлива.
  5. Делаем опору для печки, вставляем дымоходную трубу и выводим ее на улицу. Буржуйка готова.

Чем более длинной получится у вас дымоходная труба, тем меньше тепловых потерь будет у вашей печи. Чем лучшую герметичность соединений вы обеспечите, тем меньше дыма будет у вас в помещении.

Буржуйка из бочки. Особой популярностью у народных мастеров пользуется 200 л бочка из-под топлива. Из нее выходит отличная буржуйка. Диаметр бочки в 600 мм позволяет вписать в нее шестиугольник со стороной 314 мм, что удовлетворяет условиям, предписываемым припуски при установке стандартных отопительных приборов. Также буржуйка может быть изготовлена из газового баллона или из трубы.

Казалось бы, печка готова, но коэффициент полезного действия подобного прибора будет где-то в районе 15%, чего однозначно недостаточно для печи. Если печь экранировать, то срок ее службы недопустимо уменьшится. Причина такой дилеммы кроется в габаритах бочки — она слишком высокая. Практика показывает, что высота топки не должна превышать полтора размера ее глубины.

Чтобы исправить эту проблему, можно пойти двумя путями:

  1. Замуровать бочку на треть или наполовину в кирпич.
  2. В лишней части пространства печи устроить из огнеупора некое подобие духовки, через которое пропустить дымовую трубу.
  3. В обоих случаях проблема будет решена только частично, поэтому следует искать другой выход.

Оригинальным вариантом решения вопроса отопления гаража станет буржуйка из газового баллона. Отлично подойдет обыкновенный бытовой пропановый баллон, если положить его боком и использовать его горловину для подсоединения дымовой трубы. Но буржуйка из газового баллона с высоким КПД таким образом не получится — дымоход по правилам нужно оборудовать в дальней части топки, а в баллоне такого не получится.

Поэтому для длительного горения такая печь будет мало приспособлена. Про экономичность тоже не стоит упоминать, так как геометрия внутренней поверхности баллона рассчитана так, что огонь будет слишком быстро отдавать тепло в трубу, не успев до конца догореть.

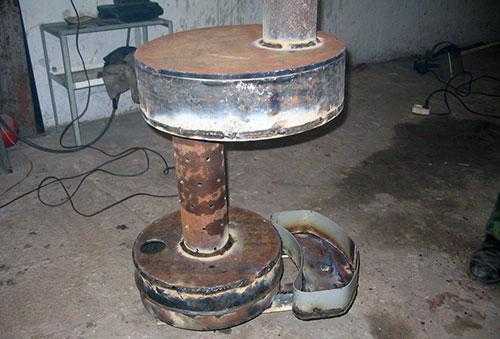

Инструкция по изготовлению буржуйки на отработке

Как сделать буржуйку в гараж? Безопасная печь для гаража — мечта многих автовладельцев, но буржуйка из кирпича для гаража своими руками — не выход. Нужно оригинальное решение, как сделать буржуйку своими руками именно для гаража.

Схему решения вопроса подсказал автомобиль. В любом автотранспорте периодически меняют масло. Отработанное масло нужно как-то утилизировать. А почему бы им не топить печку?

Схема изготовления подобного аппарата достаточна простая:

Для того, чтобы сделать печь в гараж своими руками, вам понадобятся:

  • 2 резервуара;
  • соединение из трубы и дымоход;
  • толщина металла должна быть порядка 4мм;
  • верхняя крышка резервуара сверху должна быть немного толще — 6 мм;
  • диаметр соединительной трубы должен быть не меньше метра, а ее длина порядка 40 см.

По всей длине трубы делаются отверстия диаметром 9 мм, в количестве не менее 50 шт. Труба, соединяющая резервуары, выполнена из жаростойкого металла и размещается над верхней емкостью.

Дымоход должен быть от 4 м, учитывая специфику гаража.

Сварить буржуйку нужно по определенной схеме.

Использование подобной конструкции обладает многими преимуществами, но все они перечеркиваются недостаточной пожарной безопасностью подобного устройства для гаража.

Но буржуйка для гаража своими руками требует минимальных материальных и временных затрат, что делает ее востребованной для использования.

tvoygarazh.ru

Буржуйка в гараж своими руками: варианты на дровах и отработке : как сделать самому

Содержание

  • Буржуйка в гараже: плюсы и минусы
  • Разновидности гаражных печей
  • Буржуйка на отработанных нефтепродуктах
  • Самодельная металлическая буржуйка
  • Советы и рекомендации

Гараж — излюбленное место многих автолюбителей. Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева. Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Буржуйка в гараже: плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

  • печь обогревает помещение зимой;
  • на буржуйке можно приготовить пищу или разогреть чайник;
  • самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

  • Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
  • Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
  • Печь равномерно распределяет тепло вне зависимости от места, где она находится.
  • Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
  • Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
  • Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

  • необходимость устройства дымохода в гараже;
  • периодическая чистка дымоотводной трубы;
  • необходимость постоянной подачи топлива;
  • невозможность аккумулировать тепло.

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки. Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений. Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т.д. Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Интересно! Для работы буржуйки «на отработке» в час требуется 1-1,5 литра масла.

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Интересно! Буржуйка стандартных размеров (70*50*35 см) на дровах способна одноразово вместить в себя не более 3 кг топлива.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

  • труба для дымохода;
  • топливный бак/готовый металлический ящик;
  • листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

  • сварочный аппарат;
  • болгарка;
  • зубило;
  • кувалда;
  • рулетка, маркер/мел;
  • молоток;
  • перфоратор;
  • заклепки.

Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках.

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

  • Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
  • В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
  • Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
  • Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
  • Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
  • Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Важно! Толщина металла не должна быть меньше 5 мм.

Алгоритм действий:

  • В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
  • К нему приваривают подставку/ножки.
  • Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
  • Под пластиной устанавливают ящик, где будет скапливаться зола.
  • Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

presstile.ru

Печь «буржуйка» для гаража своими руками на отработке и на дровах. Как сделать «буржуйка» для гаража своими руками?

Гаражное помещение требует особого обустройства. Обусловлено это тем, что в нем хранятся не только некоторые продукты питания, но и транспортное средство. Необходимо сделать как качественную внутреннюю и внешнюю отделку, изоляцию, так и провести систему отопления. В гараже нужен постоянный оптимальный температурный режим. Если в теплое время года обогрев помещения не потребуется, то вот зимой вполне возможны сильные морозы, которые приведут к некоторым плачевным последствиям в хранении продуктов питания и автомобиля. Может появиться сырость, которая со временем станет причиной появления плесени на стенках строения.

Оптимальная система отопления гаража

На сегодняшний день существует огромное количество отопительных систем, которые эффективно используются для обогрева гаражного помещения. Есть оборудование:

  • заводского производства;
  • самодельные приспособления.

Можно использовать отопительные системы на воде, на твердом и жидком топливе, на газу. Есть системы, которые работают с помощью электричества. Несмотря на такой широкий ассортимент данной продукции, большой популярностью пользовалась и пользуется изготовленная «буржуйка» для гаража своими руками. Это самый оптимальный способ отопления гаража, и по затратам он будет самым дешевым.

Окунемся немного в историю

Появилось такое приспособление для обогрева помещения в начале 20-го века. На тот момент буржуйка была довольно дорогостоящей, так как требовала для работы натурального твердого топлива – дров. Если ранее это оборудование могли себе позволить только состоятельные люди, то на сегодняшний день «буржуйка» стала самым экономичным способом отопления любого помещения.

Изначально конструкция такого типа представляла собой цилиндр из металла. Также широко использовали для ее изготовления металлический большой ящик. Со временем конструкцию стали совершенствовать. Топливо стало более доступным, и уже сейчас такое приспособление можно встретить как на даче, так и в гараже.

Способы изготовления «буржуйки»

Кроме того что может быть изготовлена «буржуйка» для гаража своими руками, есть еще и заводское производство данного оборудования. Современные производители стали разрабатывать такие модели «буржуйки», которые не только способны эффективно обогревать помещение, но и стать его полноценным украшением.

Теперь оборудование может иметь не только нестандартную форму, но и на своей поверхности различные декоративные детали в виде кованных или литых металлических элементов. Все только согласно разработанному уникальному дизайну «буржуйки».

Виды «буржуйки» в зависимости от используемого топлива

На сегодняшний день может быть сделана «буржуйка» для гаража своими руками на отработке и на дровах. Данное оборудование имеет определенные отличительные особенности и характеристики. Изготовить самостоятельно можно и тот и другой его вид.

Разновидности конструкции «буржуйки»

Довольно просто изготавливается «буржуйка» для гаража своими руками. Для этого нужно только выбрать ее основной вид.

Итак, данное оборудование может быть:

  • стационарным;
  • усовершенствованным.

Стационарные самодельные «буржуйки» для гаража представляют собой бетонные конструкции. Именно они используются для бесперебойного обогрева гаражного помещения. Они более массивные и тяжелые. Для их сооружения необходимо сделать фундамент. Данное оборудование способно довольно быстро нагреваться и на протяжении длительного времени отдавать свое тепло. Хозяину остается только поддерживать температуру в топке. Есть один, но существенный недостаток такой «буржуйки». Она слишком быстро и много расходует топлива.

Для того чтобы сделать данную конструкцию более экономичной, потребуется сооружать ее из огнеупорного кирпича.

Изготовленная «буржуйка» для гаража своими руками усовершенствованного типа представляет собой более простую конструкцию. Она сооружается из металла и имеет несколько отделов:

  • топка;
  • зольный отдел.

Также для удобного и эффективного использования данного оборудования предусмотрена съемная крышка. Как правило, для хорошей отдачи тепла в изготовлении «буржуйки» используют чугун. Он обладает отличной теплоотдачей. Обязательным элементом такой конструкции являются металлические ножки, которые обеспечивают нормальную циркуляцию воздушных масс под оборудованием.

Может работать и та и другая сделанная «буржуйка» для гаража своими руками на отработке или на твердом топливе.

Из чего изготавливается данное оборудование?

Довольно часто самодельные «буржуйки» для гаража могут быть изготовлены при помощи металлических газовых баллонов. Это самый распространенный вид оборудования, который является экономичным. По своей стоимости пустой газовый баллон будет в несколько раз ниже, чем листовой металл, из которого также могут быть изготовлены «буржуйки». Также широко в производстве используются простые металлические ящики. Они могут быть разного размера, и для более эффективного отопления помещения вместо одной дымоходной трубы к конструкции привариваются и дополнительные, обеспечивающие оптимальный прогрев помещения.

Этапы изготовления самодельной буржуйки

Сооружение данного отопительного оборудования состоит из нескольких этапов. Нужно продумать его размер и определить, из чего оно будет изготовлено. Далее составляется чертеж буржуйки для гаража. В нем указываются не только параметры всей конструкции, но и количество используемого материала для ее сооружения.

Довольно просто изготавливается «буржуйка» для гаража своими руками. Чертежи данного оборудования составляются самостоятельно. Также можно прибегнуть к помощи специалистов.

Затем уже идет сваривание конструкции и ее облагораживание.

Что нужно для изготовления данного оборудования?

Многие задаются вопросом о том, как сделать «буржуйку» для гаража самостоятельно. В этом нет ничего сложного. Для этого нужно выбрать оптимальный вариант материала и специальное оборудование.

Итак, для сооружения данного оборудования понадобится:

  • газовый баллон;
  • металлические листы;
  • металлические трубы;
  • сварочное оборудование;
  • болгарка;
  • подсобные инструменты.

Самодельные буржуйки для гаража могут быть сделаны и с использованием металлических бочек.

Процесс изготовления «буржуйки»

Итак, процесс работ начинается с разметки металлического баллона или бочки. Для того чтобы печь «буржуйка» для гаража хорошо отдавала тепло, нужно изначально правильно выбрать ее размер. Оптимальный параметром баллона будет 50 л. Что касается толщины стенок, то они должны быть не менее 2-3 мм. Если стенки конструкции будут тоньше, то печку может в процессе горения "повести".

Необходимо с одной из сторон маркером нанести отметки, где именно будет располагаться дверка топки и поддувала. Размер топки должен быть такой, чтобы она вмещала свободно дрова диаметром в 10 см. Что касается размера дверки для поддувала, то она может быть любой. Самое главное, чтобы была возможность нормально очищать оборудование от остаточных продуктов горения.

Высота расположения поддувала составляет не менее 3-4 см от дна баллона или бочки. Топка размещается на расстоянии от 5 до 10 см от поддувала.

С обратной стороны отмечается место для приваривания металлической трубы для разводки тепла по всему помещению. Ее размер должен быть не менее 100 мм.

После этого крышка баллона или бочки срезается болгаркой. При помощи такого же инструмента строго по сделанным отметкам вырезаются дверки топки и поддувала. Отрезанная крышка бочки или баллона используется для создания специальной площадки, которая будет служить перегородкой между зольным отделом и топкой. Внутри этой площадки уже делают отверстия для монтажа колосников.

Далее внутри бочки привариваются металлические уголки на высоте 2 см от дверки зольного отдела. Именно на них будет устанавливаться площадка.

Колосники для «буржуйки» можно сделать самостоятельно. Для этого применяется арматура небольшого размера (10-12 мм). А можно приобрести уже готовые приспособления такого типа.

Далее работы переходят на внешнюю поверхность. Там в вырезанных отверстиях привариваются петли для дверок. Самое главное в этом, чтобы дверцы плотно закрывались, и дым, который образуется в процессе горения, не попадал в помещение.

Затем из металлического листа вырезается крышка для «буржуйки». В ней проделывается отверстие для дымоходной трубы. Если в процессе сварки образовались небольшие щели, то можно обработать их асбестом. Аналогичные работы проводят и с трубой, которая обеспечивает отопление помещения.

По завершении монтажа всех составляющих «буржуйки» проводят зачищение швов с помощью болгарки.

Потом печь нужно установить в гараже в безопасном месте. В нем не должно быть никаких горючих смесей или жидкого топлива, чтобы избежать процесса возгорания. Далее проводится растопка оборудования. С ее помощью в системе определяют негерметичные соединения. Их устраняют. После этого «буржуйка» готова к использованию.

В процессе сооружения данного оборудования необходимо помнить о том, что и эксплуатировать его нужно только в соответствии с требованиями пожарной безопасности.

fb.ru

Буржуйка для гаража своими руками

Поделитесь статьей:

Гараж иметь хорошо, а иметь теплый гараж – еще лучше. Какой автолюбитель не мечтает об отоплении в своем гараже. Установка газовых или электрических котлов, конвекторов не всегда приходится по карману. В таком случае в качестве альтернативного обогрева можно использовать агрегаты на твердом топливе или печи «Булерьян». Но что делать тем, у кого бюджет на организацию отопления в гараже крайне ограничен? В таком случае стоит обратить свое внимание на печи-буржуйки. Чтобы минимизировать траты, построить её можно своими руками.

Сделанная своими руками буржуйка для гаража не только будет согревать автолюбителя и машину своим теплом, но и создаст определенный экономический эффект. Хозяину не обязательно тратиться на дорогостоящий уголь и дрова, ведь топить печь можно различными бытовыми отходами. Обрезки пиломатериалов и пластика, промасленная ветошь и опилки, даже отработанное масло – и то можно использовать в качестве топлива для буржуйки.

Из чего соорудить печь

Выбор материалов для строительства буржуйки для гаража своими руками с одной стороны велик, а с другой – мал. Ведь как ни крути, буржуйка делается из металла, а вот откуда брать этот материал – вопрос выбора и бюджета. Для изготовления буржуйки можно использовать:

  • листовой металл, порезанный соответствующим образом под заготовки для печки;
  • подходящего размера готовую металлическую емкость;
  • металлическую бочку из-под машинного масла;
  • металлическую трубу диаметром не менее 300 мм;
  • газовый баллон.

Какой бы вариант для строительства ни был выбран, стоит помнить, что толщина металла в любом случае должна быть как минимум 5 мм. Это предотвратит коробление и деформацию конструкции при высоких температурах. Конечно, можно соорудить печь и из более тонкого металла, но в таком случае она очень быстро прогорит.

Полезный совет. Если в качестве основы для изготовления буржуйки был выбран баллон из-под газа, ни в коем случае не стоит его резать болгаркой. Это может привести к взрыву и травмированию. Даже если газовый вентиль полностью открыт, а баллон простоял длительное время на открытом воздухе. Для того чтобы разрезать баллон, требуется четко выполнить следующие действия. Первым делом из него стоит выпустить весь газ, открыв вентиль. Затем при помощи ключа необходимо этот вентиль выкрутить. После этого баллон при помощи шланга нужно заполнить водой. Только когда вода будет слита, можно приступать к резке!

При обустройстве буржуйки из листового металла печь получится кубической формы, а в случае использования баллона или металлической трубы – цилиндрической.

Для изготовления печи-буржуйки потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным и шлифовальным кругом по металлу;
  • рулетка;
  • дрель;
  • сверла по металлу;
  • электроды;
  • молоток;
  • саморезы по металлу;
  • металлическая полоса шириной 2 см;
  • мел или простой карандаш.

Все проводимые сварочные работы необходимо выполнять на открытом воздухе или в хорошо проветриваемом помещении. При резке металла болгаркой следует соблюдать все правила безопасности.

Конструктивные особенности печи

Вне зависимости от того, из какого материала решено делать буржуйку, конструктивно печи не отличаются между собой и имеют одинаковые особенности. В самом низу необходимо соорудить так называемое поддувало или зольник – небольшой ящик с дверцей. В нем будет скапливаться зола. Через поддувало также будет попадать кислород для поддержания процессов горения. Выше зольника должна находиться решетчатая перегородка или колосники. На их поверхности будет непосредственно происходить горение. Через колосники попадает зола в поддувало.

Для загрузки топлива в печь необходимо предусмотреть дверцу, нижний уровень которой должен находиться чуть выше колосников. Такое расположение необходимо для того, чтобы при открывании топки угли не вываливались на пол. В верхней части печи можно соорудить небольшую площадку для того, чтобы можно было разогреть еду или вскипятить чайник. И, наконец, необходимо организовать дымоход, через который газы, образовавшиеся в процессе горения, будут удаляться наружу.

Этапы сооружения печи

Первое, с чего необходимо начать — это составить будущий чертеж такой печи. Далее производят разметку и вырезку деталей при помощи болгарки. Из листового металла делаются стенки печи, верх и низ, колосниковая перегородка. Спереди необходимо вырезать отверстие под топку и зольник.

Полезный совет. Если при создании печи аккуратно выкраивать на передней поверхности топочное и зольное отверстия, то полученные отходы можно использовать в дальнейшем. Обрамив их металлической полосой шириной 20-30 мм, получим полноценные дверцы.

Если печь сооружается из газового баллона или металлической трубы, то в них необходимо аккуратно вырезать отверстия под зольник и топку, а также вставить колосниковую перегородку. Возможно, для этого придется разрезать баллон, а затем сварить заново. Монтаж топочной и зольной дверок к печи производят при помощи обыкновенных металлических навесов соответствующего размера. Петли можно наглухо приварить при помощи сварочного аппарата или закрепить саморезами.

В качестве колосников вполне может сгодиться пластина листового железа с просверленными в ней отверстиями диаметром около 2 см. Также можно использовать и старые колосники из угольной печи, если определенным образом закрепить их внутри печи. Рачительные хозяева советуют организовать колосники из обрезков арматуры, применяемой при укреплении бетонных конструкций. Для этого необходимо приварить через небольшие промежутки заранее подготовленные куски. Не рекомендуется использовать в качестве колосников металлическую сетку, так как она очень быстро прогорит при высокой температуре.

После сборки печи производят монтаж дымохода. Можно использовать готовые нержавеющие дымоходы, в том числе совмещенные с теплообменником. Некоторые предпочитают использовать для этих целей металлическую трубу с диаметром не менее 120 мм. Вывод наружу дымоходной трубы рекомендуется организовать или через верх, или в сторону, например, через вентиляционное отверстие. При этом необходимо помнить, что уклон дымохода для обеспечения оптимального уровня тяги должен составлять минимум 30 градусов. В случае использования трубы из металла толщина ее в начальныхотделах должна составлять не менее 2-3 мм. Если дымоход будет тоньше, он очень быстро прогорит.

Повысить КПД печи можно, если приварить к боковым поверхностям дополнительные ребра, которые будут способствовать улучшенной теплоотдаче.

Полезный совет. Если возникла необходимость в покраске печи для придания ей эстетичного вида, следует использовать только термостойкие составы, диапазон стойкости которых начинается от 700 °С. Такая краска не обгорит при эксплуатации печи и не отстанет при длительном нагреве.

Заключение

Безусловно, каждый хозяин сам для себя вправе решать, как будет выглядеть его печь-буржуйка. Выбрав оптимальный вариант, следует тщательно продумать и просчитать понравившийся проект. При должном подходе, смекалке и фантазии новая печь будет радовать своим теплом длительное время. Кстати, дополнительно украсив буржуйку при помощи готовых элементов ковки, можно получить настоящее произведение искусства.

Статьи по теме:

  • Полки в гараж своими руками Хранение инструментов, оборудования, дополнительных принадлежностей и аксессуаров требует большого пространства. И зачастую таким местом становится гараж. А какой же гараж без полок? […]
  • Отопление гаража своими руками Пожалуй, только тот автолюбитель не мечтает про отопление гаража, у которого оно уже есть. Ведь в теплом помещении в холодное время года отлично заводится двигатель, не разряжается и […]
  • Пол в гараже своими руками Срок службы гаража и сохранность автомобиля в нем непременно зависят от множества факторов. Не только стены и кровля будут гарантировать долговечность помещения и автомобиля. Одним из […]
  • Навес для машины своими руками Для загородного дома одним из обязательных архитектурных сооружений является гараж для автомобиля. Но что делать, если ставить машину в гараж нет времени, а укрыть ее от знойного летнего […]

mainliberhous.ru

Буржуйка для гаража своими руками

Очень часто в подсобных помещениях, которые не связаны с центральными тепловыми сетями возникает вопрос их отопления. Такими помещениями могут выступать в первую очередь гаражи. Выходом из данной непростой ситуации становится обычная печка, которая в народе называется буржуйкой. Откуда происходит название, никто не знает.

Печь для гаража

Буржуйка представляет собой обычную металлическую ёмкость, как правило, округлой цилиндрической формы, к которой приварена трубы и есть двёрка для забрасывания топлива. Труба, как правило, выведена в форточку.

Буржуйки используются для отопления помещений малых площадей, таких как гараж или сарайчик, или иное маленькое помещение.

Разместить буржуйку в гараже просто. Поскольку она занимает относительно малое пространство, то её можно просто поставить на входе в углу, а трубу выпустить прямо из дверей. Для трубы можно проделать и отдельное отверстие.

Не редки случай, когда буржуйка была изготовлена специально для отопления только гаража. В этом случае её ставят в углу, или любом другом удобном месте и обкладывают кирпичом, а трубу выводят на улицу через крышу, при этом она также может быть обложена кирпичом.

Своё большое распространение буржуйка получила благодаря достаточно большому КПД и благодаря её эффективности при использовании в подобного рода помещениях.

Их большое распространение привело к созданию сразу нескольких видов таких печей, в том числе и более современной разновидности – булерьяна.

Общие сведения про печи

Чтобы лучше понять, о чём пойдёт речь, следует подробнее остановиться на вопросе, что это такое буржуйка, а уже потом рассматривать такие вопросы, как буржуйка для гаража своими руками, тем более что для саморучного изготовления требуются хоть какие-то минимальные знания.

Буржуйки – это маленькие печи, которые полностью, как правило, выполнены из металла. Могут иметь квадратную прямоугольную и цилиндрическую форму. Такие буржуйки имеют свою собственную классификацию.

По принципу своего устройства подразделяются на два основных типа:

  • Простые;
  • Каркасные;

Первый тип изготовлен только из листовой стали, то есть эта сталь и есть корпус печки. Второй тип имеет корпус, выполненный из арматуры, который, в свою очередь, обшивается сверху сталью.

Такой тип печи наиболее подходит для изготовления такого сооружения, как буржуйка для гаража своими руками, так как изготавливать каркасные печи самому проще, чем простые, несмотря на их название.

Делаем печь в гараж

 В качестве материала для печи можно использовать любую сталь – всё зависит от того, на какое время рассчитана печь. Если планируется, что печь будет обогревать ваш гараж не один год, то лучше использовать достаточно толстый лист стали, который внутри может быть обмазан глинобетоном.

Глинобетон представляет собой достаточно густую глину, которая очень тяжело разминается руками и которая содержит мелкие куски битого красного кирпича.

Если планируется использовать печь только в экстренных случаях пару раз в год, то можно использовать обычную кровельную жесть, которая имеет не очень большую толщину.

Для того, чтобы обезопасить буржуйку от быстрого прогорания, её с внутренней стороны подвергают футерованию. Футерование – это всего лишь кладка кирпича. Как правило, буржуйки изнутри обкладывают в четверть кирпича.

В качестве кирпича может использоваться и вышеупомянутый глинобетон. Разница между ними только в толщине. Если планируется выложить печь изнутри слоем до 7 сантиметров, то можно это делать глинобетоном, если слой должен быть свыше 7 сантиметров, то лучше всего применить кирпич.

Очень часто можно видеть в новостях, что происходят возгорания гаражей, которые отапливались буржуйками. Действительно, буржуйка для гаража своими руками очень пожароопасна, но при грамотном её использовании она приносит только пользу и никакого вреда.

Конструкция первая

Пожалуй, самой простой конструкцией является печь, которая выполнена в виде металлического цилиндра. Такая печь представляет собой этот самый цилиндр, который имеет диаметральное сечение размеров в 30-45 см и высоту в 60-80 см, с приваренной и выведенной на улицу трубой.

Как правило, стенки печи достаточно толстые, так как сгорания топлива происходит непосредственно в самой печи, иногда толщина стали достигает 12 мм, но чаще всего применяется сталь толщиной в 8-10 миллиметров.

Такая печь является самой простой, поэтому главным её недостатком будет отсутствие возможности регулировать тягу.

Для того, чтобы изготовить такую буржуйку самостоятельно нужны следующие материалы:

  • Металлический цилиндр указанных размеров;
  • Металлическая труба диаметром 10-15 сантиметров;
  • Двёрка и петли на неё;
  • Пластина с диаметром равным диаметру трубы;

Труба должна быть не слишком большой, но и не слишком малой по своему диаметру. Если она будет сильно большой, то даже чтобы протопить гараж понадобиться очень много времени, а если она будет маленькой, то возможен выход дыма в помещение гаража, что может привести к отравлению угарным газом.

Самодельная печь

Если трубы малого диаметра не нашлось, то нужно вваривать в неё пластину, которая представляет собой усечённую окружность, то есть она должна перекрыть трубу примерно на 60-70 процентов площади круга.

После этого нужно разметить верхнюю плоскость печи. В ней необходимо вырезать отверстие, которое равно диаметру трубы. Дальше вваривается труба, которая выводится наружу. После этого аккуратно болгаркой вырезаем нужного размера отверстие сбоку печки, которое будет служить отверстием для топки.

Позже к этому отверстию привариваем петли и вешаем на них двёрцу. Так получилась простейшая буржуйка для гаража своими руками. У такой печи, сделанной своими силами, есть существенные недостатки, которые хорошо видны при сравнении её с другими видами подобных печей.

Например это то, что площадь соприкосновения любого круглого тела меньше, чем квадратного, значит квадратная печь будет прогревать воздух в большем количестве, а значит и весь гараж прогреется за меньшее время.

Вторым недостатком можно выделить то, что труба используется достаточно большого диаметра, а значит и стенки трубы достаточно толстые. Это означает, что труба будет на этапе прогревания забирать большое количество тепла.

Конструкция печи номер два

Второй вид, который может иметь буржуйка для гаража своими руками, называется печью с повышенным КПД. Она также не имеет регулировки времени накопления тепла, но зато имеет возможность контролировать длительность горения.

Это обеспечивается за счёт маленькой пристройке к печке. Сам принцип такой. Обычная печь достаточно быстро сжигает дрова, их приходится постоянно подбрасывать, что не очень удобно, а особенно, когда вы в гараже проводите некоторые работы.

Для того, чтобы этого избежать следует приваривать вышеупомянутую пристройку. Она представляет собой, по сути, металлический короб с тремя сторонами, который по высоте будет меньше, чем вся остальная печь.

При этом сама печь должна быть квадратная. Такой трёхстенный короб должен привариваться к основной печи чуть выше дна. Сама такая конструкция устанавливается на постамент из кирпича. Снизу на постаменте должен стоять такой же ящик в который вварены два других короба.

Таким образом, эти два короба имеют общее пространство, как сообщающиеся сосуды.

При первой топке на дне общего металлического ящика образуются угли. Позже это поможет сгорать дровам только с одной стороны.

http://www.youtube.com/watch?v=1LRypT_5ZWg

Дрова, которые в основном ящике будут располагаться вертикально, будут касаться только одним концом углей, а следовательно и сгорать будут постепенно. Это увеличивает время горения дров, а благодаря большой площади печи – теплоотдачу в пространство гаража.

Основной короб, то есть тот, в который загружаются дрова, можно выполнять и цилиндрической формы. При высоте такого цилиндра в 42 сантиметра время горения дров превышает 4 часа, то есть одна закладка дров будет гореть 4 часа, а не 30 минут, как в обычной печи.

Конструкция печи номер три

Данная конструкция существенно отличается от первых двух тем, что имеет регулируемую тягу. Такая буржуйка для гаража своими руками, как правило, делается квадратной.

Для изготовления потребуется несколько металлических пластин и сварочный аппарат, также некоторые другие детали, о которых речь пойдёт немного ниже.

Оптимальной по своим размерам, а также по времени отапливания гаража средне статистических размеров, будет считаться печь с основанием, которое имеет сечение квадрата со стороной в 40-50 сантиметров. Высота такого прямоугольника должна быть в районе 80 сантиметров.

Для изготовления печи сначала необходимо к основанию приварить пластины стенок, а потом верхнюю крышку. Прежде чем всё это сваривать нужно в той пластине, которая является боковой вырезать заранее отверстие для двёрки.

В верхней пластине необходимо вырезать отверстие под трубу. К слову говоря, отверстие может располагаться и в боковой стенке, но тогда труба должна иметь дополнительное колено, а точнее уголок в 90 градусов, чтобы трубы выходила из печи в горизонтальном направлении, но потом становилась в вертикальное положение.

Следует отметить, что для большей степени теплоотдачи и для более быстрого прогревания гаража следует выбирать пластины не слишком толстые, меньше 8 миллиметров, лучше, когда такой показатель не будет превышать 4 миллиметров.

Изготовление начинается с того, что берётся металлический уголок и к нему приваривается арматура, которая имеет порядка 16-20 миллиметров в диаметре.

Арматурные прутья должны располагаться на расстоянии в 15-20 миллиметров друг от друга. Потом на этот готовый каркас укладываются листы и свариваются между собой одним сплошным швом.

После этого привариваем трубу. Для того, чтобы иметь возможность регулировать тягу, необходимо в трубе сделать самодельный шибер.

Шибер является простым пятаком, который изготовлен из той же стали, что и стенки трубы. Диаметр такого пятака на пару миллиметров всегда меньше диаметра трубы.

В трубе необходимо сделать два отверстия, которые будут немного больше диаметра прутка. Потом часть прутка произвольной длины загибаем под угол в 90 градусов и вставляем в проделанные отверстия. Снизу кладём пятак и фиксируем его в нескольких местах.

Таким образом, при помощи этого пятака и происходит регулировка тяги.

Техника пожарной безопасности при обращении с буржуйкой

Печь своими руками без особых затрат

При использовании чисто металлической печки следует учесть, что металл нагревается достаточно быстро и до очень высоких температур, так как является очень теплоёмким веществом. Иногда можно видеть, как стенки буржуйки раскаляются докрасна. Посему можно выделить одно правило пожарной безопасности, которое будет устанавливать минимальное расстояние между буржуйкой и деревянными поверхностями. Печку нужно ставить не ближе 20 сантиметров к любым деревянным поверхностям.

Часто, при использовании буржуйки, как отопительного элемента гаража, нет возможности удалить её от дерева, бензина и других легковоспламеняющихся веществ на нужное расстояние.

Кстати, от горючих веществ, которых всегда много в гараже, буржуйку лучше удалять на минимальное безопасное расстояние в метр и больше. Деревянные стены в таком случае нужно оштукатурить или наверх просто набить металлические пластины. В качестве штукатурки можно использовать обычный цементный раствор.

Если в гараже пол выложен досками, что можно часто наблюдать в старых гаражах, то его тоже нужно оградить от открытого огня и от раскалённого металла, а особенно, если буржуйка не имеет ножек. В таком случае следует выполнить следующие действия:

  • Поставить буржуйку на постамент. Он может выполняться из красного кирпича в два слоя, можно и больше. Минимальная высота постамента не должна быть меньше 10 сантиметров;
  • Набить перед буржуйкой лист металла. Этот лист будет защищать деревянный пол от возгорания при попадании на него углей или искр из буржуйки. Размер листа должен быть по длине не меньше, чем полтора длины печи, а по ширине не меньше 50 сантиметров, то есть противоположный край стального листа должен отстоять от буржуйки на расстоянии в полметра. Толщина металлического листа не имеет значения;

Меры по повышению эффективности

Буржуйки устанавливают преимущественно там, где нужно обогревать помещения небольшие по своей площади, будь это загородный дом или гараж, в котором зимой необходимо минимально обогреть руки или создать нормальные условия для работы.

Печь из дисков

Буржуйки изготавливают в заводских условиях, но буржуйку для гаража можно сделать и своими руками. Она может быть изготовлена из стали или чугуна. Буржуйку для гаража своими руками лучше изготовить из стали, т.к. буржуйка из чугуна отличается своей дороговизной.

Печь – буржуйка состоит из камеры где происходит горение дров, в которую встроена колосниковая решетка, зольник и дымоход. Нагрев воздуха в помещении происходит благодаря излучаемой энергии от нагретого корпуса буржуйки. Дрова для розжига закладываются через отверстие в корпусе, закрывающееся дверцей на засов.

Быстрая растопка – главное достоинство буржуйки. По своим отопительным характеристикам такая печь не уступает хорошему огромному камину. Прогревается буржуйка для гаража своими руками за очень короткий промежуток времени и, уже через 8 – 10 минут начинает отапливать помещение, распределяя тепло вокруг себя равномерно.

Буржуйка обладает простотой подключения к дымоходу. В большинстве случаев он подключается вертикально и выходит через крышу.

Еще дымоход может быть подключен горизонтально, в этом случае труба от буржуйки проходит через стену прямо за буржуйкой. Таким образом, при горизонтальной установке дымохода мы скрываем его за корпусом печи.

Для ее растопки требуется три, четыре килограмма дров, это несравнимо с растопкой камина, для которого потребуется в три или четыре раза больше дров.

При относительно небольших размерах (высота и ширина не более метра) буржуйка имеет относительно неплохую теплоотдачу.

 Не смотря на такое огромное количество достоинств, печь – буржуйка имеет огромное количество недостатков. Самый главный ее недостаток – это высокая пожарная опасность.

Раскаленная поверхность, при неосторожном использовании, грозит своему владельцу ожогами, а дымоход может стать причиной возгорания помещения, в котором установлена печь. Для того чтобы избежать таких не очень радостных последствий, дымоход нашей буржуйки для гаража, должен оснащаться хорошей теплоизоляцией.

При использовании такой печи получаемое тепло не аккумулируется, а также его большая часть уходит в трубу. Помещение обогревается, в основном, только в том месте, где установлена наша буржуйка, и только на время ее растапливания.

Варим печь своими руками

После окончания горения дров, как буржуйка, так и комната быстро остывают.

Для того чтобы буржуйка для гаража своими руками имела большую эффективность при использовании, мы преобразуем ее недостатки в достоинства, с помощью небольших изменений.

Теплоотдача играет главную роль, выясним, где происходит наибольшая потеря драгоценного тепла, теряемого за время эксплуатации. Каждый пользователь буржуйки часто замечает, что труба бывает, очень сильно раскаляется.

Это значит, что мы можем использовать трубу в качестве дополнительного источника тепла. Следует изменить геометрию дымохода, сделав его ступенчатым.

При такой геометрии дымохода меняется направление выходящих, разогретых, газов. Данным способом мы более продуктивно используем тепло для обогрева помещения.

Следующим шагом будет установка специального кожуха вокруг нашей печи. В кожухе установлены направляющие пластины, которые создают дополнительную циркуляцию воздуха по спирали.

Движение воздуха по спирали создает дополнительную конвекцию, это увеличивает производительность печи, учитывая то, что дров уже понадобится меньше.

В западных странах таки печи называют конвекторными. На стенки из стали наносят жаропрочную краску, как правило, серебристого или черного цвета.

В специализированной литературе рекомендуется обкладывать буржуйки кирпичом, используя их в роли металлической топки. Идея, на первый взгляд очень заманчивая, ведь при нагреве кирпичной обкладки мы уменьшим потери тепловой энергии и сумеем обогревать пространство помещения длительное время.

На самом деле, это очень плохая идея, так как влечет за собой прогорание металла корпуса печи. В итоге буржуйка быстро разрушится, т.к. основной задачей буржуйки является обогрев помещения за счет свободной отдачи тепла всей поверхностью корпуса.

Можно попробовать немного по иному замуровать нашу буржуйку, установив ее в нишу в стене, стены и свод которой выложены камнем. При этом надо учитывать, что расстояние между стенами и корпусом буржуйки должно составлять не менее пятнадцати сантиметров.

Такое маленькое расстояние требуется для того чтобы исключить прогар металла и повысить теплоотдачу, используя тепло от камней в дальнейшем.

Обкладывая нишу камнем, мы решаем еще и вопрос пожаробезопасности, ведь камень является отличным противопожарным материалом.

Не стоит забывать про пол, который следует изолировать керамической плиткой или металлическим листом, это не для того чтобы пол не прогорел, а также для дополнительной безопасности.

 Как дополнением к приведенным мерам по увеличению теплоотдачи можно добавить еще одну дополнительную меру – это установка вентилятора.

Установка вентилятора не является обязательным условием, но для быстрейшего обогрева стоит призадуматься над его покупкой. Вентилятор устанавливается в полутора метрах над буржуйкой и служит для переноса теплых потоков воздуха в обогреваемое помещение, одновременно смешивая его с холодным воздухом.

Приведенные меры позволяют увеличить теплоотдачу печи – буржуйки.



No votes yet.
