Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

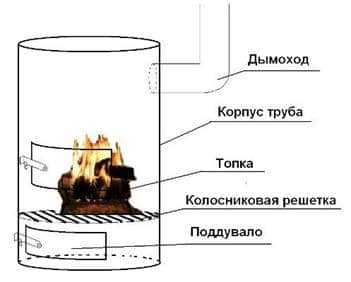

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

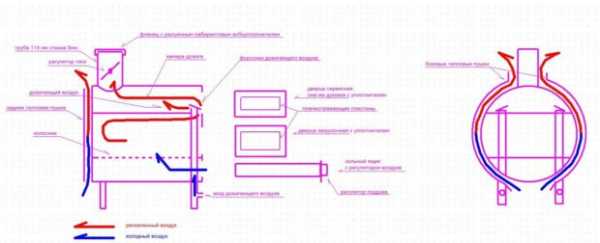

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

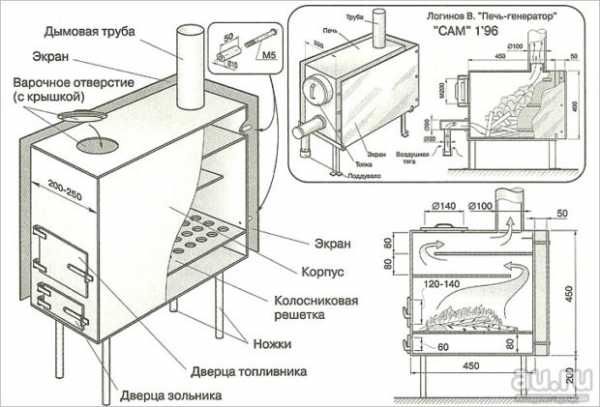

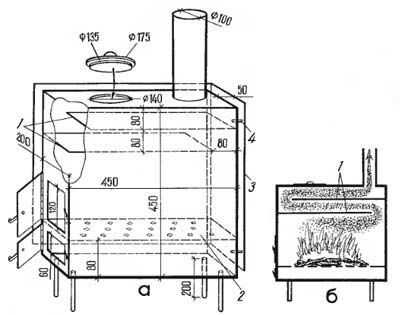

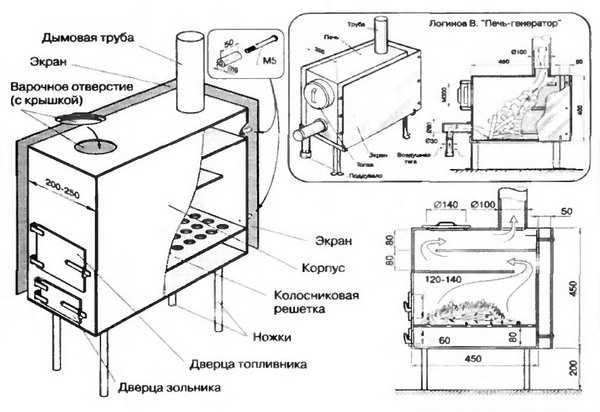

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

  • болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
  • сварочный аппарат для сварки элементов конструкции.
  • слесарный инструмент: молоток, струбцины, клещи и пр.
  • электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

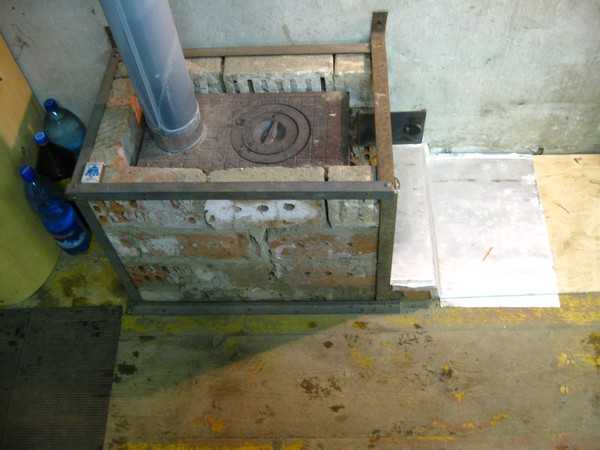

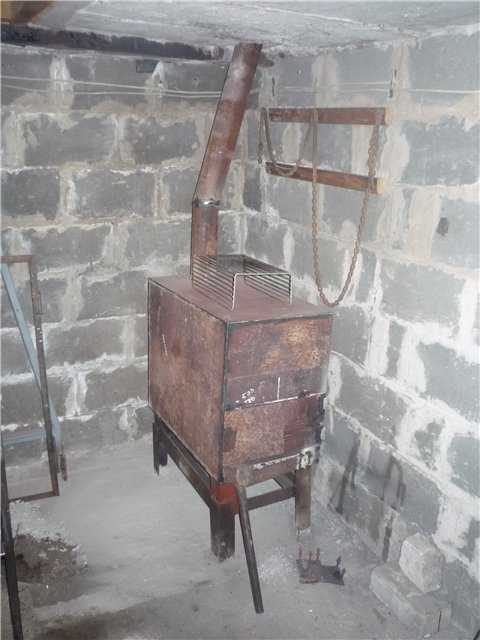

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот

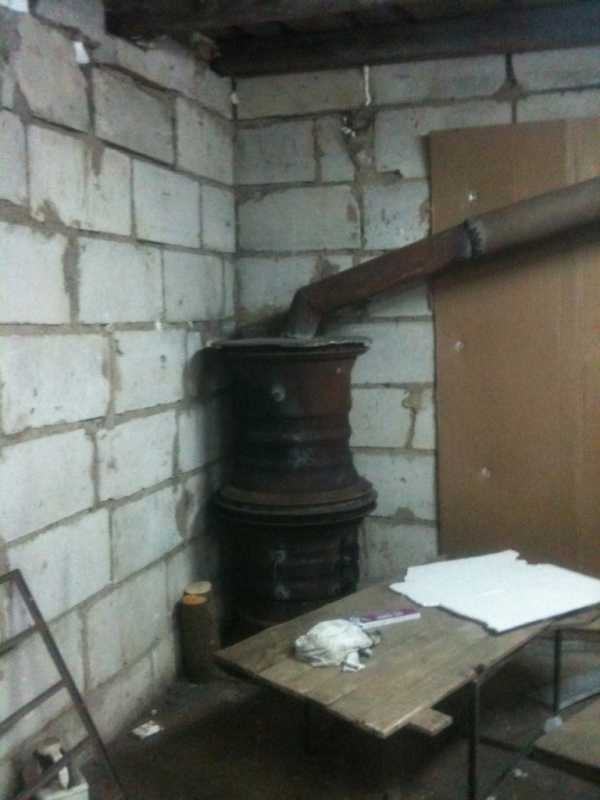

Расположение в дальнем углу
Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

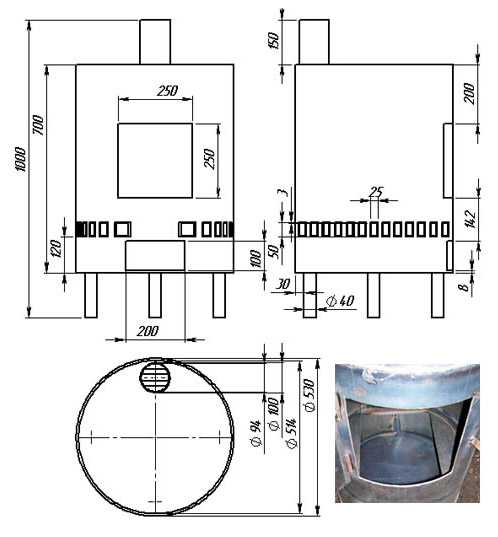

Конструкция на основе трубы

  1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
  2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 — 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
  3. колосник сваривается из прутов арматуры по схеме сетки.
  4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
  5. для устойчивости печи к днищу приваривают ножки.
  6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.

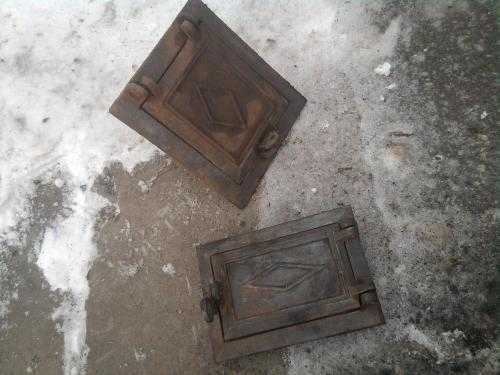

  7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
  8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
  9. также изделие можно покрасить жаростойкой краской.

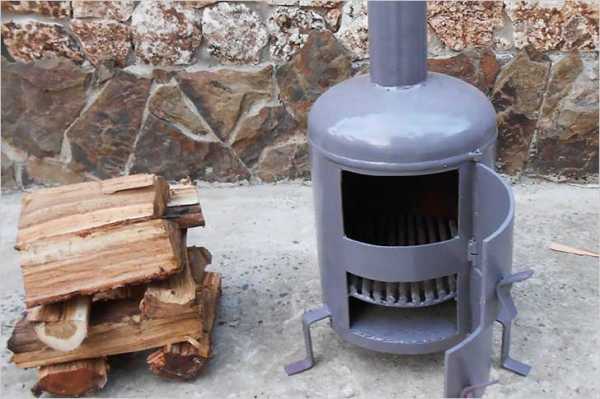

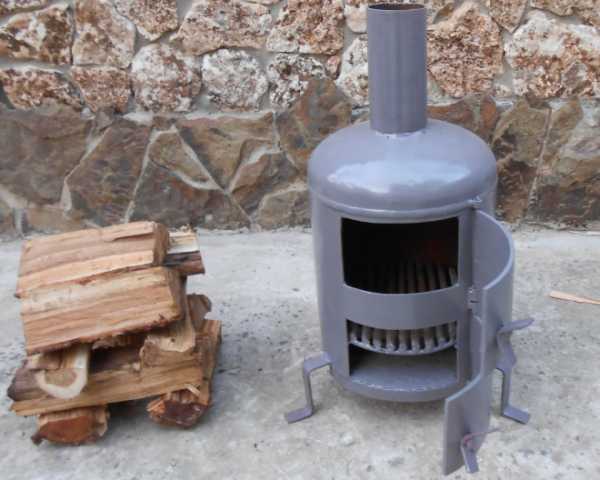

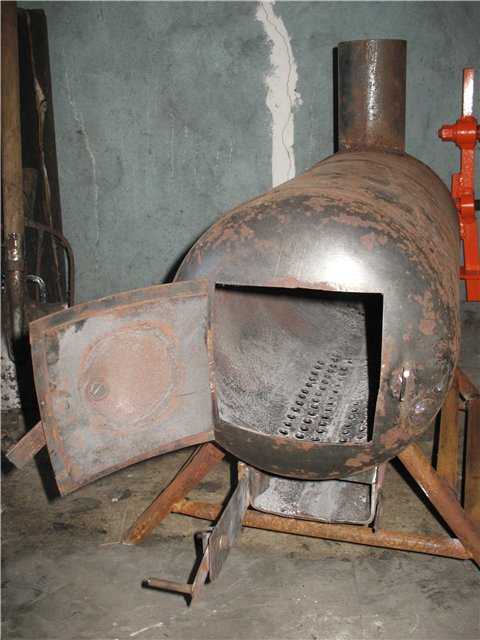

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

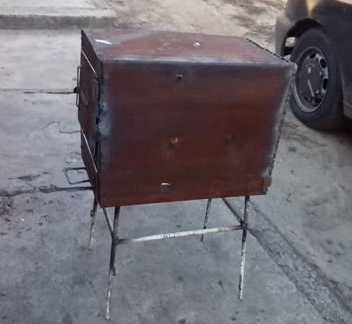

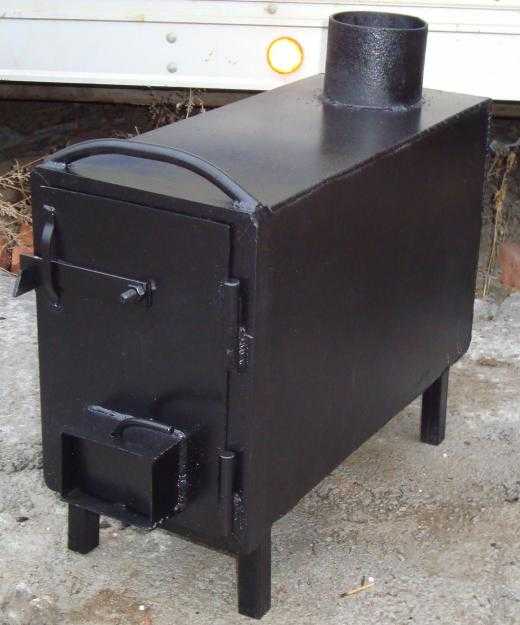

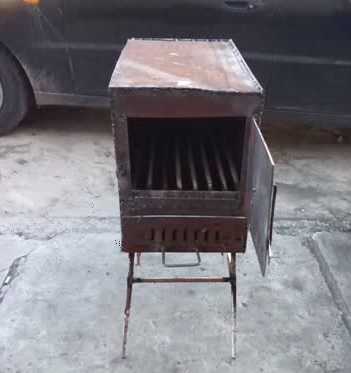

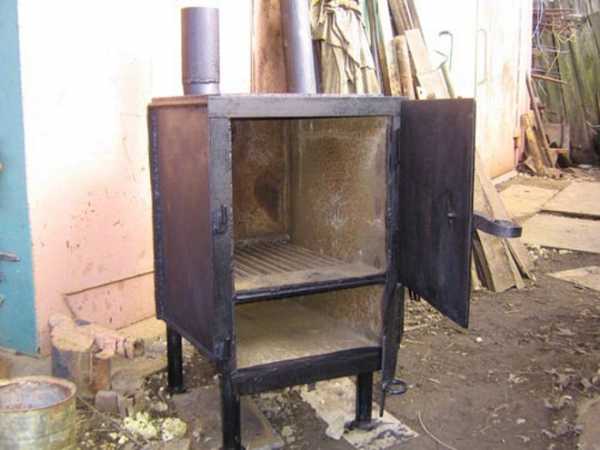

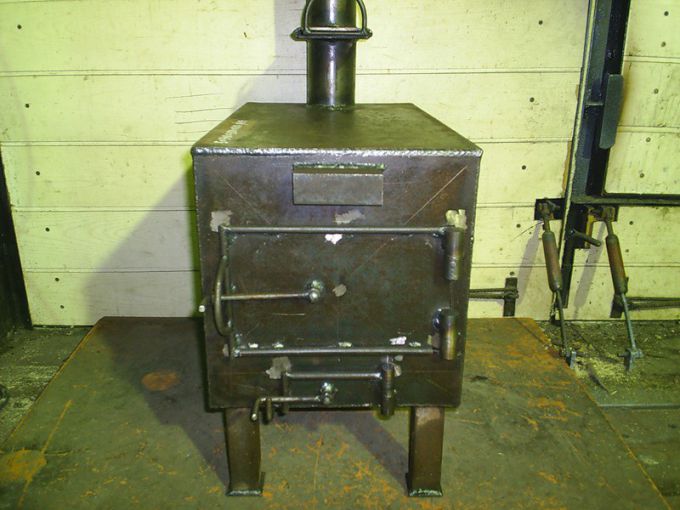

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

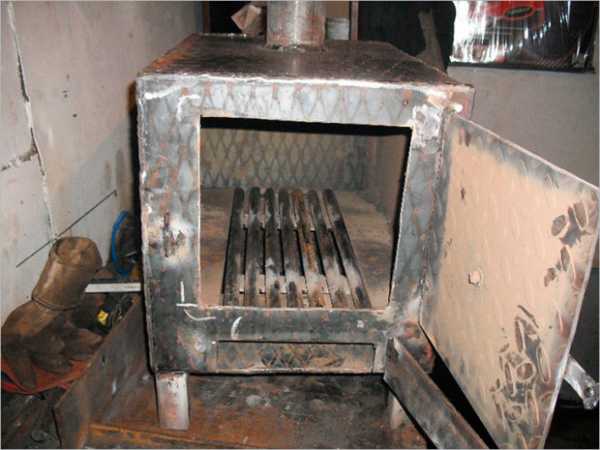

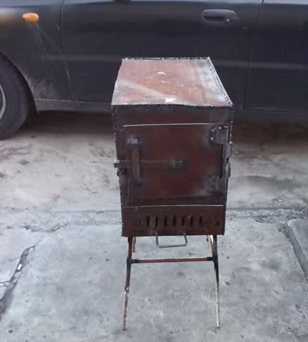

Прямоугольная буржуйка

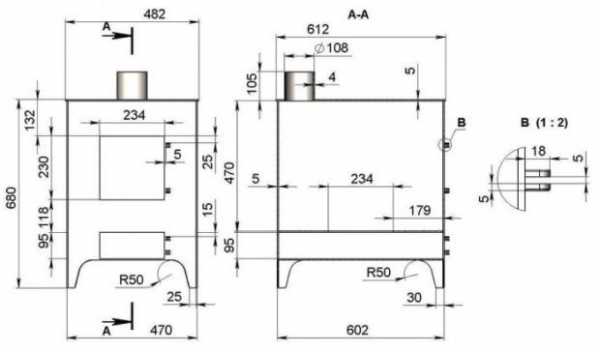

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

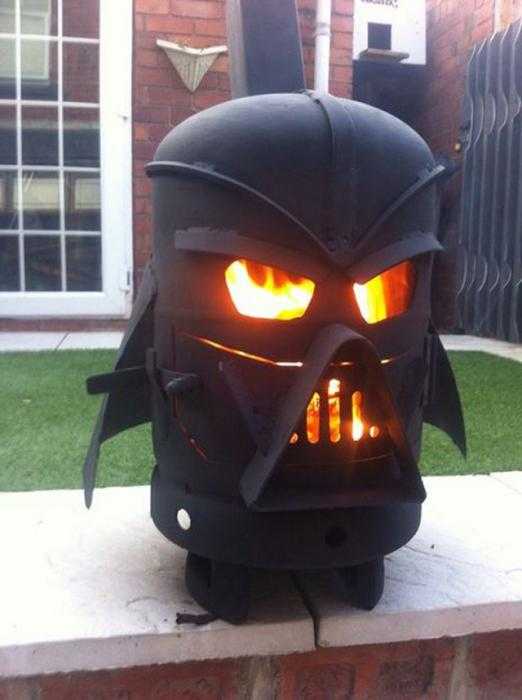

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

  1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
  2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
  3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

    Утепление дымоотводной трубы

  4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
  5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
  6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
  7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может

ultra-term.ru

Буржуйка в гараж – как сделать, правильно установить своими руками

Обеспечить обогрев гаража очень просто. Для этого широко применяется печь – буржуйка. Простота конструкции и отличные показатели КПД делают ее едва ли не самым подходящим вариантом для этих целей. Многие домашние умельцы самостоятельно сделали буржуйку для гаража, а как можно последовать их примеру, расскажет вам наша статья.

Особенности и нюансы использования

Схема конструкции такой печи не нуждается в сложных пояснениях: все просто и понятно. Нижняя часть состоит непосредственно из топки, конфигурации которой могут принимать самые неожиданные варианты. Сверху можно дополнительно оборудовать место для приготовления/разогрева пищи, а также всяких хозяйственных нужд. В верхней части также можно установить дополнительные приспособления, например, мангал или емкость для подогрева воды. Большое значение имеет дымоход, который должен быть не только герметичный, но и создавать хорошую тягу, чтобы дым полностью выходил наружу.

Важные факторы расположения и эксплуатации печи:

  • Расположение печи буржуйка, необходимо выбирать произвольное, но чтобы обогрев происходил как можно равномерней. Нежелательно, чтобы она стояла возле непосредственно автомобиля или на проходе.
  • Нельзя ставить рядом горючие материалы. Даже подходящее топливо для поддержания огня надо оставить на безопасном расстоянии. Можно для этого использовать подвал гаража, если там не хранятся продукты питания и овощи.
  • Очень важно обеспечит герметичность вывода дымохода, чтобы внутрь не попадали продукты горения.
  • Дымоход желательно провести горизонтально вдоль одной из стен помещения. Так увеличиться полезное действие печи. Можно продумать расположение дымохода с водяным контуром. Это будет практически полноценная система обогрева.
  • Важные нюансы установки дымохода: его необходимо зафиксировать к стене, чтобы печь не подвергалась дополнительным нагрузкам. К тому же не стоит злоупотреблять поворотами изгибами, это снизит эффективность нагрева. Наружный участок желательно утеплить негорючими материалами, например, базальтовой ватой, чтобы исключить перемерзание и деформацию от перепадов температур.
  • Под корпусом буржуйки обязательно необходимо установить лист металла достаточной толщины и габаритов. Это необходимое требование пожарной безопасности. Как вариант — сделать бетонную стяжку, которая обладает похожими пожаростойкими характеристиками.

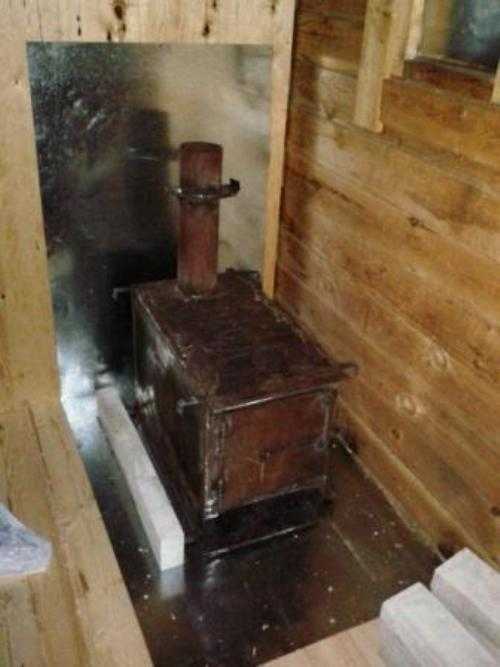

  • Стены вокруг буржуйки желательно оградить экранирующими материалами (металлом) или выстроить стенку из кирпича.
  • Расположенная в гараже буржуйка должна быть в эксплуатации только после установки и проверки работы вытяжной – приточной вентиляции.
  • Если сверху корпуса расположен водяной бак, для увеличения скорости нагрева можно пустить дымоход через него.
  • Приваренные сверху конфорки из чугунной стали сделают буржуйку отличным местом для разогрева или приготовления пищи.
  • Наиболее комфортное место размещения — в противоположном от входа углу. При этом расстояние до автомобиля и горючих материалов должно быть минимум два метра.
  • Запас топлива: дрова, уголь и прочее сырье, должны также располагаться в недоступном для повышенных температур местах.
  • При эксплуатации буржуйки на дровах, особенно хвойных пород деревьев необходимо увеличить частоту периодического обслуживания и прочистки дымохода. Это связано с большим количеством сажи и смолы от таких материалов.

Буржуйка в гараж может использовать абсолютно любое топливо, а в отличие от газового баллона, она менее опасна. Чаще всего применяются традиционные: дрова и уголь, но при значительном подорожании или дефиците подобных материалов, можно применять любые отходы. Хорошо подходят опилки и ветки, а также отработанное масло и лакокрасочные отходы. В этом плане буржуйка чрезвычайно экономична, к тому же это отличный повод дополнительно избавиться от хлама и мусора, которого хватает в каждом гараже.

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

  • Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
  • Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
  • Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
  • Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
  • Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

  • Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
  • Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
  • Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

  1. Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
  2. Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
  3. Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
  4. Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.

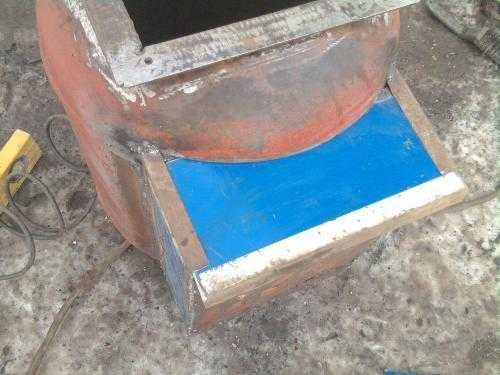

  5. Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
  6. Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность. Это очень важно, особенно для оборудования, изготовленного своими руками.

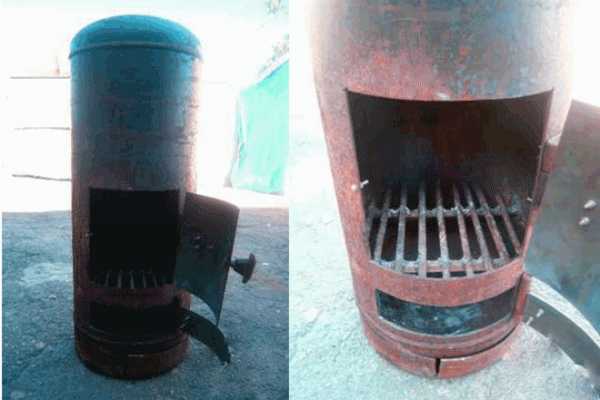

Цилиндрическая модель буржуйки

Использование подручных материалов — частая практика мастерства наших умельцев. Изготовление буржуйки можно представить и из несколько необычных конструкций. Проще всего для этих целей приспособить металлическую бочку, пустой газовый баллон и даже большой огнетушитель в прочном корпусе. Необходимо также иметь сварочный аппарат и уметь им пользоваться. Можно, конечно, сделать крепления на заклепках, но этот способ сложней и менее надежный.

Особенности изготовления цилиндрической буржуйки:

  1. Перед тем как начать резку баллона, необходимо убедиться, что в нем не осталось газа и конденсата, иначе он взорвется.
  2. С торца сделать разметку будущей дверцы топки и поддувала. Расстояние между расположением дверец не должно быть более 10 сантиметров.
  3. По размерам дверец сделайте контур из металлических уголков. К ним необходимо приварить дверцу, а саму конструкцию установить и зафиксировать внутри баллона.
  4. Снизу приваривается конструкция с колосниковой решеткой и защитным корпусом. Колосник устанавливается непосредственно в баллон, сбоку конструкции необходимо предусмотреть дверцу для удаления пепла.
  5. На месте вентиля баллона (сейчас он должен располагаться вертикально вверх), вырезать отверстие для дымохода.
  6. Стандартный диаметр трубы для такой буржуйки — 8 – 12 см. Необходимо также обеспечить уклон примерно 30 градусов, чтобы тяга была хорошая.
  7. Для обеспечения эстетического эффекта, готовую печь можно покрасить термостойким покрытием.

Подобные конструкции делают из самых разноплановых заготовок. Для этого может пригодиться металлическая бочка, молочный бидон или корпус большого огнетушителя. В зависимости от размеров помещения можно использовать и толстую трубу с приваренными заглушками. Фантазия наших мастеров в этом случае демонстрирует отличное разнообразие.

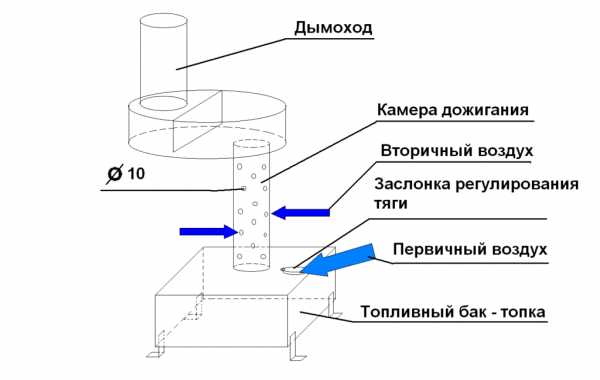

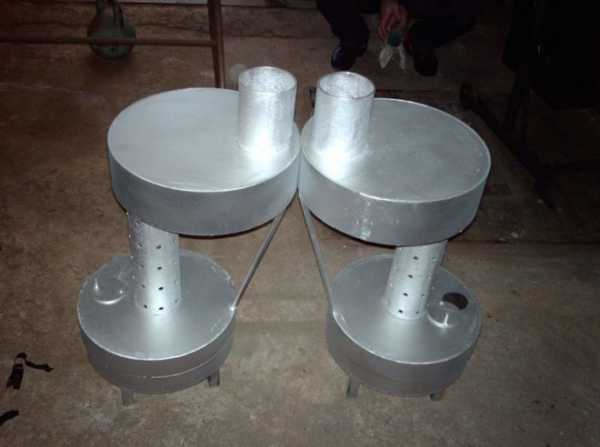

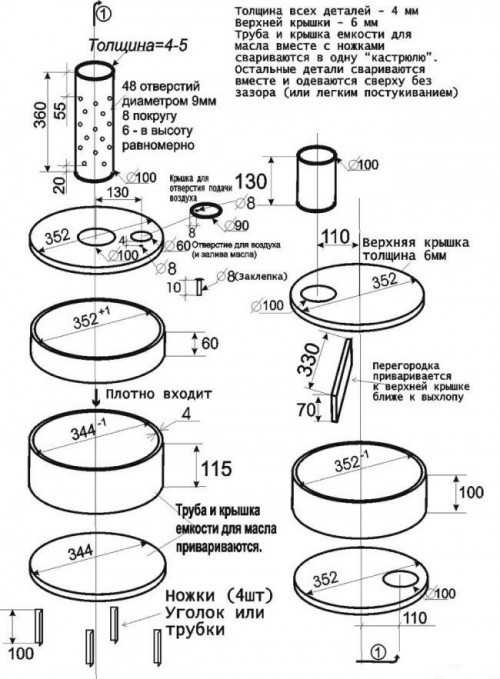

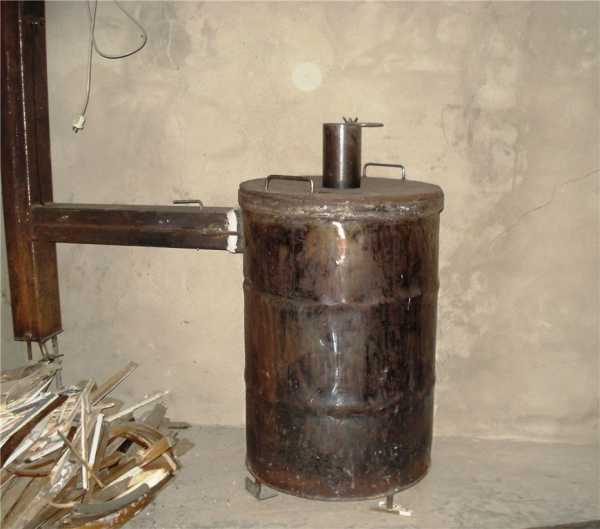

Буржуйка на отработанном масле

Такая конструкция отличается простотой изготовления, но имеет ряд нюансов при эксплуатации. Во – первых, при розжиге явственно чувствуется неприятный запах. Во – вторых, характерные хлопки при попадании влаги в топливо. Именно поэтому верхняя часть конструкции не фиксируется, чтобы при таких ситуациях слетала крышка, а не разорвался весь корпус. Эти нюансы делают ее использование менее популярным, нежели обычную буржуйку, но если в конструкции нет изъянов, печь на отработанном масле — отличная альтернатива.

Буржуйка для гаража своими руками — простой и экономичный отопительный прибор. Ее использование чрезвычайно популярно, ведь она проста и доступна по стоимости. Способность работать практически на любых отходах, а также высокий КПД делают ее идеальным вариантом для использования в гаражах в зимнее время. Особенности конструкции, а также особенности сборки разных вариантов своими руками рассмотрены в информации нашей статьи.

garazhov.ru

Как сделать, сварить буржуйку в гараж

Гараж и мастерская

Обеспечить обогрев гаража можно различными способами, но самый простой и дешевый из них – это установка самодельной печи типа “буржуйка”. Народные умельцы придумали множество вариантов ее создания из всевозможных подручных материалов, среди которых мы выбрали для вас пять наиболее интересных.

1

Из чего состоит буржуйка – все гениальное просто

Буржуйка имеет предельно простую конструкцию. По сути, она представляет собой металлическую емкость, разделенную колосниковой решеткой на две камеры – камеру сгорания, в которой прогорает топлива, и зольник. Последний обычно служит и поддувалом.

Как правило, камера сгорания и зольник имеют отдельные дверцы. Однако, иногда конструкцию упрощают путем установки одной большой дверцы для двух камер. В таком случае зольник нельзя использовать, как поддувало. Благодаря тому, что стенки буржуйки металлические, они быстро разогреваются и хорошо передают тепло. В результате даже небольшой печи достаточно, чтобы обогреть гараж средних размеров. А если обеспечить конструкцию варочной поверхность, то на печи можно еще и закипятить воду или разогреть еду.

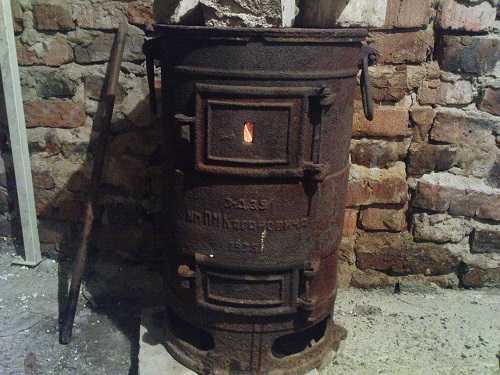

Армейская печь буржуйка

Отвод дыма осуществляется через патрубок, приваренный к камере сгорания. Соответственно, чтобы установить буржуйку, обязательно нужно выполнить в гараже дымоход. Он монтируется так же, как в банях и дачных домах с отоплением на твердом топливе.

2

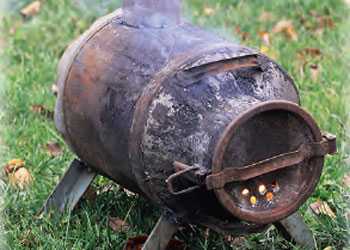

Как спасет бидон в отопительный сезон или печка из фляги

Наиболее простой вариант изготовления печки – это переделка 40-литрового стального бидона (фляги). В хозяйстве эти емкости обычно используют для хранения солярки, моторного масла, олифы и прочих подобных жидкостей. Помимо бидона, вам понадобятся некоторые другие материалы:

  • металлический уголок;
  • арматура 1,4 см;
  • кусок трубы длиной 15–20 см, диаметр зависит от диаметра дымохода, который надевается на патрубок.

Чтобы переоборудовать бидон в печь, понадобится минимум действий. Прежде всего, сварите из арматуры колосниковую решетку на небольших ножках. Она должна свободно проходить через горловину бидона. Затем разрежьте металлический уголок на четыре отрезка длиной сантиметров по 20 – это будут ножки буржуйки. Приварите их к стенке бидона, который будет располагаться горизонтально. Ножки закрепите так, чтобы конструкция была устойчивой. Далее в дне бидона нужно вырезать отверстие по диаметру патрубка, на уровне камеры сгорания, и затем вварить сам патрубок.

Ещё вчера в этом бидоне хранили комбикорм, а сегодня на нем делают плов

На этом буржуйка практически готова. Теперь осталось установить в нее колосниковую решетку и просверлить в нижней части крышки несколько отверстий напротив зольника. При желании печь можно оснастить варочной поверхностью. Для этого к верхней ее стенке надо приварить пару прутов арматуры, к которым в свою очередь крепится стальной лист. Печь из бидона имеет невысокую пожарную безопасность, так как стенки достаточно тонкие и со временем могут прогореть. Поэтому установите конструкцию на бетон или стальной лист и никогда не оставляйте растопленную печь без присмотра.

3

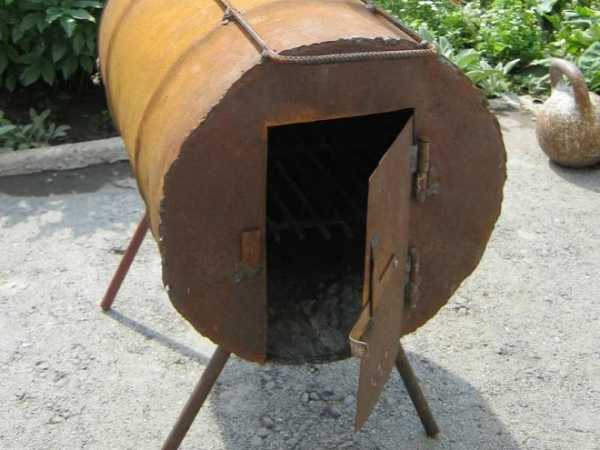

Второй вариант – обрезок трубы тоже может греть

Отличным материалом для буржуйки является обрезок трубы диаметром 53 см, длиной 100 см и толщиной стенки 0,9 см. Такие трубы обычно применяют для водоводов и прочих промышленных трубопроводов. Благодаря большой толщине стенок печка получается долговечной и с большой теплоемкостью.

Для изготовления буржуйки, помимо трубы, подготовьте такие материалы:

  • два листа стали толщиной не менее 9 мм и размером 53х53 см;
  • металлический уголок;
  • арматурный прут 1,4 см;
  • прут диаметром 1 см;
  • обрезок трубы для патрубка дымохода диаметром 10 см;
  • 4 навеса.

Работу начинаем с разметки трубы. Чтобы конструкция занимала меньше места в помещении, целесообразней сделать ее вертикальной. Для этого поделите трубу на четыре части и нанесите линию на границе первой (нижней) и второй частей. На уровне разметки приварите прутья арматуры с шагом 1,5–2 мм – это будет колосниковая решетка. Затем нанесите разметку, обозначив дверцу топочной камеры и дверцу зольника. Дверца топочной камеры должна иметь размеры примерно 25х25 см, чтобы через нее удобно было загружать топливо в печь. Дверцу зольника можно сделать поменьше.

Вырезаем отверстие для поддува, а дальше дело за малым

Затем дверцы нужно по разметке вырезать. Желательно воспользоваться плазморезом, чтобы линия реза получилась ровной и аккуратной. К вырезанным дверцам нужно приварить петли и затем сварить их со стенками буржуйки. К каждой дверце прикрепите сваркой ручки, которые можно сделать из прута диаметром 10 мм. Затем приварите с двух сторон буржуйки стальные листы (дно и крышку) и обрежьте их по контуру трубы. После этого прикрепите к дну ножки конструкции, а сверху вырежьте отверстие и герметично закрепите патрубок дымохода.

На этом буржуйка практически готова. Теперь осталось приделать ручки к двум противоположным стенкам, чтобы ее удобно было переносить, после чего можно подсоединять изделие к дымоходу. Чтобы оно смотрелось более эстетично и не покрывалось коррозией, покрасьте его с наружной стороны термостойкой краской.

4

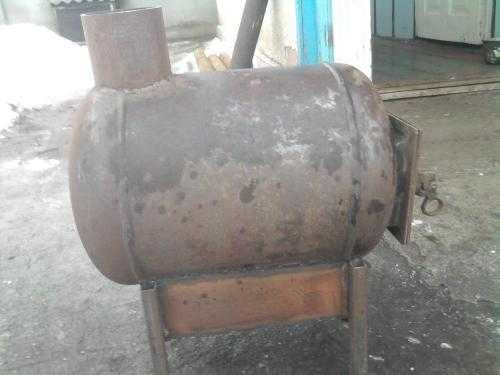

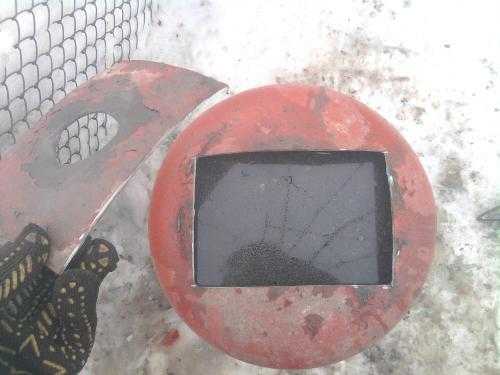

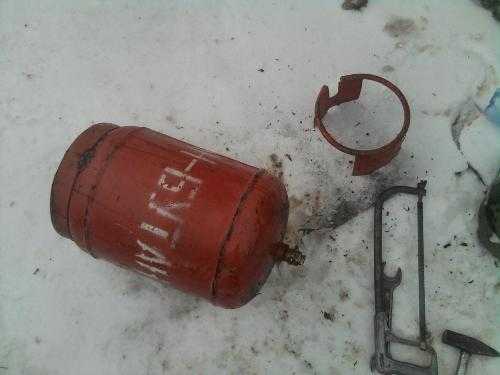

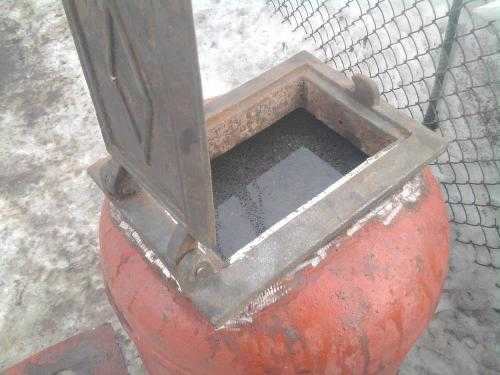

Даем вторую жизнь емкости из-под газа

Одним из самых распространенных материалов для буржуек являются газовые баллоны. Они обладают толстыми стенками, которые выполнены из качественной стали, отлично поддающейся сварке. Единственная проблема при изготовлении печи заключается в том, что даже в пустых баллонах остается достаточное для взрыва количество газа. Поэтому разрезать сосуд, не подготовив его, ни в коем случает нельзя. Подготовка заключается в заполнении баллона водой, после чего он должен отстояться несколько часов.

Благодаря своим толстым стенкам баллон попал в фокус конструкторов буржуек

Так как даже наличие в емкости воды не может гарантировать полную безопасность, перед разрезкой вкопайте баллон в землю. Затем начертите линию реза под горловиной и по ней начните резать металл до появления сквозного отверстия. После этого дайте воде стечь до уровня отверстия и аккуратно отрежьте крышку. Дальнейшая работа выполняется так же, как и изготовление буржуйки из трубы, единственное – вам не придется делать дно, так как оно уже имеется.

5

Делаем буржуйку “с нуля” из стального листа

Если никакой подходящей емкости у вас нет, можно сделать буржуйку своими руками “с нуля” из стального листа. Достоинством такого решения является то, что конструкция может иметь любые размеры, по вашему желанию. Кроме того, усовершенствованная система вывода газов и кожух вокруг корпуса позволят увеличить эффективность печи.

Итак, для изготовления такой буржуйки вам понадобятся следующие материалы:

  • листы толщиной 4 и 2 мм;
  • труба 10 см в диаметре;
  • стальной уголок;
  • 4 навеса.

Работу начнем с подготовки следующих деталей из стальных листов:

  • 2 боковые стенки 45х45 см;
  • 5 листов размером 25х45 см – это будет передняя и задняя стенка, а также дно с крышкой и колосниковая решетка;
  • 2 листа 17х37 см, которые будут служить теплообменниками;
  • 4 отрезка уголка длиной 15 см для ножек;
  • 2 листа 45х45 см и один лист 25х45 см из стали толщиной 2 мм.

Теперь начинаем сборку печи. Вначале выполним П-образную конструкцию из двух боковых и задней стенки. Затем следует приварить дно. После этого возьмите лист 25х45 cм и просверлите в нем рядами отверстия диаметром 15 мм. Получившуюся колосниковую решетку приварите параллельно дну, отступив от него 8 см.

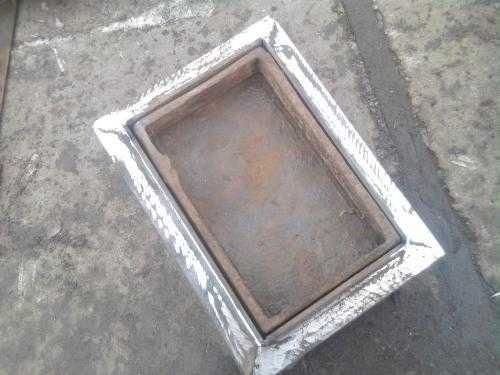

Несколько квадратных листов стали, немного сварки и каркас готов

Затем отступите от верхнего края конструкции 8 см и приварите к ее задней стенке и одной из боковых стенок пластину 17х37 cм. От этой пластины отступите вниз еще 8 см и закрепите вторую пластину на противоположной боковой стенке. Сместите ее вперед, чтобы впоследствии пластину можно было приварить к передней стенке. Получившийся лабиринт повысит теплоотдачу печи, так как раскаленные газы, прежде чем покинуть буржуйку, будут нагревать теплообменники.

Далее подготавливаем переднюю стенку – делаем вырезы для загрузки топлива и чистки зольника. Затем подготовленную переднюю стенку приварите к дну, боковым стенкам и верхнему теплообменнику. После этого подготовьте верхнюю стенку – вырежьте в ней отверстие диаметром 10 мм и приварите к нему патрубок длиной 15 cм. Затем прикрепите сваркой крышку к четырем стенкам. Далее надо прикрепить ножки и сделать дверцы для печи из листа толщиной 4 мм. К дверцам приварите петли и установите на печь, сделайте ручки из стального прута.

Чтобы повысить эффективность печи за счет конвекции воздуха, а также предотвратить возможность поучения ожога, к задней стенке и бокам прикрепляем экраны, чтобы межу ними и поверхностью конструкции образовался зазор около 5 см. Для этого к стенкам приварите гайки. Панели закрепите на болтах с втулками. Последние можно сделать из металлических трубок.

6

Пятый вариант – пускаем “отработку” в ход

Все вышеописанные конструкции предназначены для работы на твердом топливе. Однако у автомобилистов обычно имеется в больших количествах отработанное масло. Даже если отработки у вас нет, ее можно приобрести, что называется, “за копейки”. Поэтому напоследок рассмотрим, как сделать печь, работающую на отработке.



Для этого нам понадобятся следующие материалы:

  • труба диаметром 355,6 мм с толщиной стенок 6 мм;
  • листовая сталь толщиной 4 и 6 мм;
  • труба 100х4-5 мм;
  • стальные уголки.

Каждый автомобилист должен знать, как сварить буржуйку для отработки

Конструкция будет представлять собой две емкости, соединенные между собой перфорированной трубой. Начните работу с изготовления нижней емкости для масла – отрежьте трубу диаметром 355,6 мм, чтобы получить отрезок длиной 115 мм. Затем приварите к этому отрезку дно толщиной 4 мм. К дну приварите четыре ножки, выполненные из уголка. Затем нужно подготовить крышку емкости – сделайте по ее центру отверстие диаметром 100 мм. Ближе к краю выполните еще одно отверстие диаметром 50–60 мм, через которое будет заливаться масло и осуществляться предварительный розжиг. Над этим отверстием сделайте задвижку, закрепив ее заклепкой или небольшим болтиком. Готовую крышку приварите к емкости.

Все швы конструкции должны быть абсолютно герметичными. В противном случае печь получится пожароопасной.

Теперь сделаем верхнюю емкость. Для нее понадобится отрезок трубы диаметром 355,6 мм и длиной 10 cм. К нему приваривается дно толщиной 4 мм, в котором выполняется отверстие под патрубок диаметром 10 cм, расположенное ближе к краю. Затем сделайте верхнюю крышку толщиной 6 мм. По центру верхней крышки приварите перемычку 70х330, которая будет задерживать раскаленные газы и тем самым повышать эффективность буржуйки. Толщина перемычки тоже должна составлять 6 мм.

Ближе к краю крышки сделайте отверстие диаметром 10 cм и приварите к нему патрубок для соединения с дымоходом. Подготовленную крышку приварите к емкости. Далее нужно выполнить среднюю камеру. Для этого понадобится труба диаметром 10 cм и длиной 36 cм. В ней просверлите 48 отверстий диаметром 9 мм, как показано на схеме выше. Затем перфорированную трубу приварите над отверстием в нижней емкости. Далее приварите к перфорированной трубе верхнюю емкость. На этом буржуйка готова, осталось только установить ее в гараж и подсоединить к дымоходу. Пользоваться печью достаточно просто:

  1. 1. залейте масло в нижнюю емкость через горловину;
  2. 2. поверх масла налейте небольшое количество жидкости для розжига каминов;
  3. 3. смочите в этой жидкости фитиль, затем окуните в емкость через горловину и подожгите.

Вначале загорится масло, в результате чего разогреется и начнет кипеть. Пары масла устремятся вверх через перфорированную трубу, где будут смешиваться с кислородом. В верхней части этой трубы начнется дожиг паров. Окончательное сгорание газов происходит в верхней емкости, где возникает наиболее высокая температура. Ни в коем случае не доливайте масло в нижнюю емкость, пока оно полностью не выгорит.

obustroen.ru

Буржуйка для гаража своими руками: выбор конструкции, порядок сборки

Для настоящего автолюбителя гараж — это не только место хранения своего железного коня, но и поистине второй дом. В гараже может осуществляться ремонт автомобиля, а для многих это и место проведения досуга. Для того что бы жизнь в гараже не прекращалась и в холодную пору, нужно задуматься о его обогреве. Идеальный вариант — это подключение к централизованному отоплению, но это не всегда возможно, особенно в гаражных кооперативах. Буржуйка своими руками для гаража – самое простое решение проблемы обогрева.

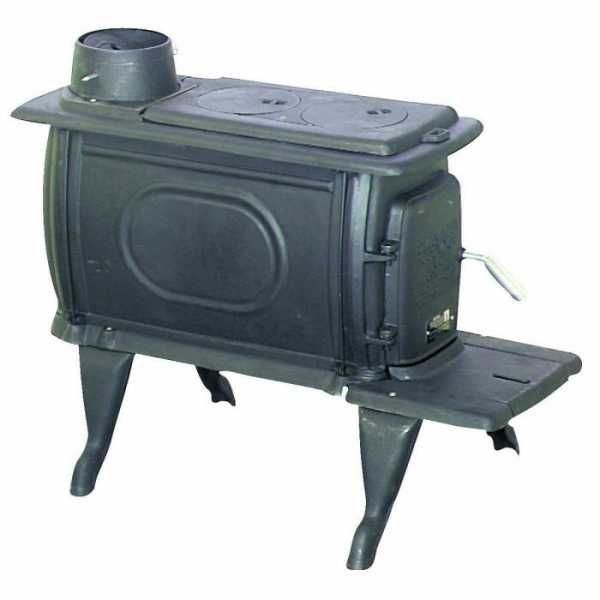

Буржуйка на дровах

Буржуйка на дровах

В таких буржуйках в качестве топлива можно использовать твердые материалы (дрова, уголь, торф, древесный уголь). Они идеально подходят для местности и всегда в достаточном количестве есть указанные виды топлива. Для такого вида печек необходима хорошая система вентиляции. Схема устройства буржуйки для гаража достаточно проста и представляет собой незамысловатую конструкцию. Для основного тела буржуйки подойдет любая металлическая емкость более чем на 50-150л. Главное, чтобы стенки емкости были толщиной от 2,5 мм. В противном случае стенки быстро будут прогорать — такая буржуйка недолговечна и опасна. Заготовка буржуйки разделяется на два отсека металлической решеткой. Верхняя часть – топочная, нижняя – зольная. Обе части должны оснащаться дверцами. Топочная камера должна занимать 2/3 всего объема. Здесь происходит сгорание топлива. Зольная часть также должна иметь дверцу, которая используется для забора золы и создания дополнительной тяги. В противоположной от дверей стороне делается отверстие для установки трубы, функции которой состоят в отведении с камеры газообразных продуктов сгорания. Рассмотрим несколько вариантов, как сделать буржуйку в гараж или сварить печку.

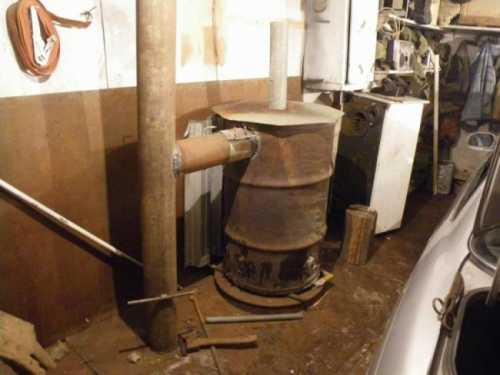

Буржуйка из старой бочки

Главным преимуществом монтажа такой топки является ее простота. Для такой конструкции обычно делают единственную дверцу на обе камеры (топку, зольник). Поскольку поверхность бочки выпуклая, то сверху наваривают железную арматуру или пластину, для установки плоскодонных емкостей, например, для приготовления пищи. Такая буржуйка в гараже имеет больше недостатков, чем положительных моментов. Во-первых, дверца должна быть всегда приоткрыта для постоянно подачи кислорода. Это может привести к тому, что продукты сгорания попадают в гаражное помещение. Во-вторых, небольшая теплоемкость и сложность проведения сварочных работ, причиной этому – тонкий металл. Такую буржуйку лучше установить все же на улице, поскольку она пожароопасная, занимает немало места.

Буржуйка из старой бочки

Похожие недостатки имеет и изготовление буржуйки из железного бидона. Единственным существенным плюсом является уже наличие дверцы. В дне бидона ровно в ряд делаются отверстия, куда вставляется железная арматура. Таким образом, емкость разделяется на два отсека. В такой буржуйке контролировать подачу воздуха достаточно сложно. Остается только приварить поддерживающие ножки. Такая конструкция более компактна, но также не безопасна, как и предыдущая.

Буржуйка из газового баллона

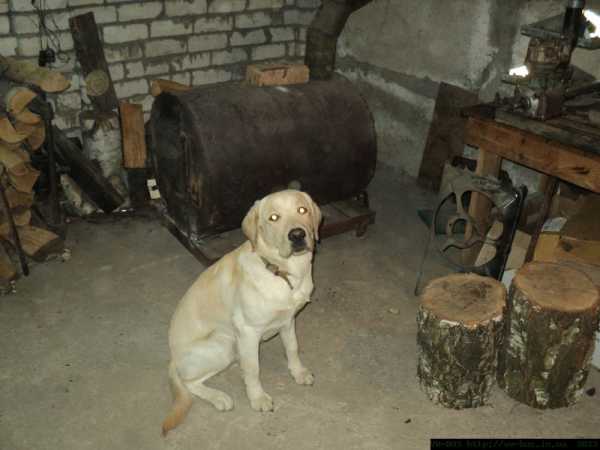

Буржуйка из газового баллона горизонтальная

Установка буржуйки в гараж с использованием емкости с более толстыми металлическими стенками. Они менее пожароопасные и намного лучше сохраняют тепло. Эти требованиям полностью отвечает газовый баллон. Перед началом работ нужно убедиться, что в емкости отсутствуют остатки взрывоопасных веществ. Отсутствие запаха еще не гарантирует безопасность, поэтому стоит заполнить его водой и оставить на ночь. Перед началом резки не стоит выливать воду. Для того что бы снять горловину баллона (выпускной клапан с краном) следует придерживаться следующих мер предосторожности:

  • Установить баллон на твердую поверхность и надежно закрепить;
  • Разметить место пиления;
  • Резать болгаркой на небольших оборотах до появления сквозного отверстия;
  • Подождать, пока вода упадет ниже уровня распила;
  • Продолжать распиливание;
  • После окончания воду можно полностью сливать – баллон безопасен.

Буржуйка из газового баллона вертикальная

Буржуйка для гаража в качестве баллона имеет множество вариаций. Ее можно исполнять как в вертикальном, так и в горизонтальном профиле. Чаще ее используют именно в горизонтальном положении. Сначала вырезают место для дверцы, ее можно изготовить из отрезанного куска или купить готовую в хозяйственном магазине. Далее на нижней стороне будущей буржуйки прорезаем отверстие по размеру чугунной колосниковой решетки, а также на верхней стороне отверстие для установки вентиляционной трубы. Баллон — уже готовая топочная камера, зольник выполняется из листового метала и приваривается под колосниковую решетку. Для удобства буржуйка должна размещаться не менее 50 см над землей. Ножки изготавливают из труб небольшого диаметра или уголков.

Вертикальный вариант печки буржуйки занимает гораздо меньше места, поэтому идеально подходит для небольших гаражных помещений. При таком размещении баллон не разделяется на две камеры, но также оснащен двумя дверцами. Одна, по больше, располагается выше, сюда загружается топливо и нижняя, меньше, выполняет функцию подувала. Верхняя часть срезается, поскольку она выпуклая. Сюда приваривается лист металла, таким образом, буржуйка оснащается варочной поверхностью. В другом случае можно подобрать казанок, который точно подходит по диаметру полученного отверстия. В нем можно кипятить воду или готовить пищу. На дне буржуйки необходимо установить самодельную решетку, которая изготавливается из железных прутьев. Под прутьями будет собираться зола. Для вывода газообразных продуктов сгорания в верхней части делается отверстие под патрубок, на который устанавливается труба.
Можно выбирать самому, как установить такой тип буржуек.

Буржуйки из стального листа

Буржуйки из стального листа

Если автолюбитель обладает хорошим воображением, то при наличии подходящих металлических листов можно сделать буржуйки любой конструкции. Первым делом нужно сделать чертеж буржуйки. Стандартным решением является изготовление печки прямоугольной формы с двумя дверцами и раздельными решеткой камерами сгорания и приема золы. На верхней части можно сделать два отверстия. Ножки делают на удобной для хозяина высоте. Некоторые умельцы делают верхнюю крышку съемной, так что буржуйка легко превращается в мангал. Такие буржуйки часто обваривают металлическим листом, сохраняя между стенкой и листом небольшое пространство, чтобы обезопасить себя от случайного ожога.

Как сделать буржуйку в гараж на отработке

В больших городах с дровами бывают проблемы, а уголь не каждому по карману, да и нужно отводить специальное место для хранения этого типа топлива. Зато в каждом гараже найдется отработка, тем более в гаражном кооперативе, где устанавливаются специальные бачки для сбора этого практически бесплатного вида топлива.
Такую буржуйку в гараж своими руками сделать достаточно просто, она состоит из двух камер. Нижняя предназначена для заправки отработанного масла. Здесь оно разогревается и доводится до кипения. Пары масла поднимаются в трубу, в которой проделаны отверстия для доступа кислорода. В трубе происходит полное сгорание масла. Продукты сгорания попадают во вторую камеру, которая заранее связана с дымоходной системой.

Чертеж буржуйки на отработке

Температура горения масла выше температуры  дров, поэтому все внутренние детали изготавливаются из толстых металлических пластин. Больше нагревается верхняя камера, она буквально раскаливается докрасна и обеспечивает нагревание воздуха в гараже.

Такая буржуйка имеет следующие преимущества:

  1. Дает высокую температуру за короткий промежуток времени;
  2. Экономично расходует топливо;
  3. Нет золы, продукты сгорания минимальны;
  4. Буржуйка безопасна;
  5. Может эксплуатироваться годами.

Буржуйка на отработке

Среди минусов можно выделить:

  1. Масло не должно содержать примеси воды, поскольку происходит его разбрызгивание;
  2. Печку практически невозможно потушить пока не выгорит масло;
  3. Работает достаточно громко;
  4. Чувствуется запах горелого масла.

Итак, установить печку буржуйку для гаража может любой, обладающий навыками сварщика, автолюбитель. Но при монтаже стоит придерживаться правил безопасности. Не стоит размещать буржуйку вблизи автомобиля или деревянных стен, чтобы обезопасить свой автомобиль. Гаражное помещение должно иметь хорошую вентиляцию для удаления угарного газа.

vseogarage.ru

Буржуйка для гаража своими руками

Буржуйка – одна из наиболее популярных разновидностей печей. Агрегат широко используется для обогрева жилых и хозяйственных помещений, теплиц и, конечно же, гаражей. Владельцы гаражей очень ценят буржуйки за простоту конструкции, мобильность, возможность работы с разным топливом и хорошие показатели КПД. При этом буржуйку для гаража можно сделать своими руками. Ничего сложного в этом нет, достаточно лишь следовать инструкции.

Буржуйка для гаража своими руками

Достоинства и недостатки буржуйки

Буржуйка, как и любой другой отопительный агрегат, имеет множество сильных качеств и ряд недостатков.

Буржуйка для гаража своими руками

Преимущества

  1. Быстрая растопка печи. Уже через 10 минут после розжига топлива буржуйка начинает отдавать тепло окружающему пространству. Для сравнения – обыкновенной кирпичной печке для этого нужно в среднем пара-тройка часов.
  2. Высокая эффективность. КПД современных агрегатов достигает 80-85%, при условии, что конструкция будет усовершенствована при помощи конвекции, специальной жаропрочной облицовки и системы дожига. Однако даже без всех этих дополнений буржуйка будет способна качественно прогреть ваш гараж.
  3. Равномерный обогрев. Вне зависимости от места расположения буржуйки она будет одинаково равномерно прогревать все пространство вокруг. В этом буржуйка заметно выигрывает у тех же каминов.
  4. Универсальность. В зависимости от конструкции печки для ее топки можно использовать самое разнообразное топливо – от опилок и лакокрасочных отходов до дров и угля.
  5. Доступная стоимость агрегата. На самостоятельную сборку буржуйки уйдет гораздо меньше денег, чем на обустройство камина и тем более полноценной кладочной печи. Да и не нужны последние два агрегата в гараже.
  6. Экономичность. При условии грамотного проектирования и правильной сборки буржуйка будет максимально эффективно расходовать топливо, по сравнению с другими отопительными агрегатами аналогичной мощности и производительности. К примеру, собрав буржуйку для работы на обработке, вы сможете сэкономить на обогреве более 60% по сравнению с электрическими обогревательными приборами.

    Буржуйка для гаража своими руками

К дополнительным преимуществам следует отнести возможность использования буржуйки в качестве плиты для приготовления пищи – достаточно лишь приварить к верху корпуса обыкновенную чугунную плиту с конфорками.

Недостатки

Буржуйка для гаража своими руками

  1. Неспособность накапливать и сохранять тепло. Металл очень быстро остывает, поэтому буржуйка будет обогревать ваш гараж, только если в ней горит топливо. Как только огонь погаснет, буржуйка сразу же начнет остывать. Эту проблему можно решить, выложив вокруг буржуйки короб из кирпича.
  2. Необходимость установки высокого дымохода. Чтобы обеспечить достаточный уровень тяги, буржуйку необходимо укомплектовать дымовой трубой высотой как минимум 400 см.
  3. Необходимость регулярной чистки дымовой трубы. При маленьком диаметре дымохода его придется чистить каждую неделю, при большом – раз в 1,5-2 месяца.

Все приведенные недостатки в полной мере компенсируются низкой стоимостью отопительного агрегата и возможностью его быстрой самостоятельной сборки.

Руководство по изготовлению буржуйки

На сегодняшний день существует очень много модификаций гаражных буржуек. Вашему вниманию предлагаются инструкции по изготовлению самых популярных вариантов: традиционной буржуйки в виде короба, печки из пустого баллона от газа (аналогичным образом изготавливаются и буржуйки из больших огнетушителей) и агрегата из бидона.

Традиционная модель в виде короба

Типовая конструкция — ее особенности и размеры

Буржуйка

Первый шаг. Сварите стенки корпуса из листовой стали толщиной порядка 4-5 мм. Сверху приварите крышку. Размеры корпуса подбирайте индивидуально в соответствии с площадью отапливаемого помещения.

Буржуйка своими руками

Второй шаг. В верхней части скомпонуйте пластины лабиринта, необходимого для забора тепловой энергии отходящих газов. Работайте в соответствии с предварительно подготовленной схемой печки.

Третий шаг. Приварите колосниковую решетку. Решетку можете сделать самостоятельно из стального листа. Достаточно просверлить в нем определенное количество отверстий. Диаметр этих отверстий должен быть не больше 2 см, иначе части топлива будут проваливаться в зольник.

Буржуйка своими руками

Колосник можете приварить либо уложить на предварительно приваренные к стенкам буржуйки опоры из кусков арматуры (швеллера).

Четвертый шаг. Приварите днище печки.

Пятый шаг. В удобном месте вырежьте отверстие для загрузки топлива. Также вырежьте отверстие для зольника. Установите на готовые отверстия дверцы по размерам.

Буржуйка своими руками

В дальнейшем вы сможете регулировать интенсивность горения топлива с помощью дверцы зольника, открывая ее для увеличения притока воздуха и повышения температуры и закрывая для снижения упомянутых параметров.

Буржуйка своими руками

В завершение останется установить буржуйку в отведенном для нее месте и подключить дымоход. Чем длиннее будет дымоотводящая труба, тем меньшими будут теплопотери, т.к. дымоход такой печи тоже является дополнительным источником обогрева.

Буржуйка своими руками

Перед запуском печки убедитесь в герметичности соединения всех узлов, и сразу же исправьте обнаруженные неполадки. При недостаточной герметичности соединений печь начнет выпускать угарный газ в помещение.

Буржуйка из баллона

Отличную буржуйку для гаража можно сделать из пустого газового баллона. Предварительно убедитесь, что в баллоне действительно не осталось газа и в нем отсутствует давление, иначе емкость взорвется в процессе резки.

Буржуйка из баллона

Буржуйка из баллона

Буржуйка из баллона

Первый шаг. Сделайте разметку. При помощи маркера нанесите на корпус баллона контуры будущих поддувальной и топочной дверец. Топочная камера будет находиться ближе центру конструкции, поддувало – внизу. Расстояние между дверцами не должно превышать 100 мм.

Резка баллона

Дверцы печные

Рама для дверцы

Проведите замкнутую линию посередине между дверцами, а затем разрежьте баллон по этой линии при помощи болгарки.

Второй шаг. Возьмите арматуру диаметром порядка 16 мм, сварите из нее решетку и приварите полученное изделие к открытому краю нижней половины баллона. После этого снова сварите части баллона в единую конструкцию.

Отверстие для установки дверцы

Установка дверцы

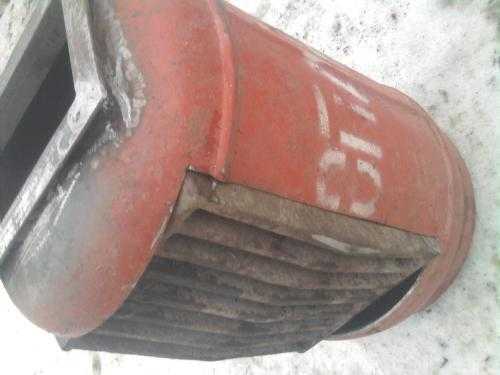

Колосник

Колосник

Вырезаем отверстие под решетку и привариваем ее к днищу чугунным электродом

Третий шаг. Вырежьте отверстия топки и поддувала и закрепите на них дверцы при помощи петель.

Тот кусок стенки баллона, который был вырезан ранее нам пригодится для изготовления сборника пепла и регулятора подачи воздуха

Привариваем его тщательно к баллону, чтобы не было нигде отверстий

С одной стороны нужно предусмотреть заслонку для удаления пепла и регулирования подачи воздуха в буржуйку

Четвертый шаг. Подключите дымоход. Для этого при помощи болгарки срежьте вентиль баллона и приварите вместо него длинную металлическую трубу диаметром порядка 9-10 см. Саму дымоотводящую трубу следует вывести из гаража через стену либо крышу. Подключать дымоход к общей вытяжке не рекомендуется, т.к. в данном случае тяга может быть недостаточной, и угарный газ начнет заполнять помещение.

Подключите дымоход

При желании можете покрасить баллон термостойким составом.

Буржуйка из бидона

При желании для изготовления буржуйки можно использовать даже бидон от молока. Оптимальный объем емкости – 45-60 л. Сделать такую печь очень просто, но на долгий срок службы агрегата можете не рассчитывать – тонкие стенки бидона прогорят за 2-4 сезона.

Буржуйка из бидона

Первый шаг. Разметьте и вырежьте ближе к днищу бидона отверстие для размещения дымоходной трубы. Оптимальный диаметр дымохода – 80-120 мм. Трубу вы прикрепите к бидону при помощи сварки в самом конце работы, когда буржуйка будет полностью готова и окончательно установлена.

Буржуйка из бидона

Второй шаг. Крышка бидона будет выполнять функцию дверцы топки. Обычно такие крышки имеют защелку, что очень удобно. Вам нужно лишь просверлить в нижней части крышки несколько поддувальных отверстий диаметром 1,5-2 см.

Третий шаг. Изготовьте четыре одинаковые ножки. Для их изготовления используйте обрезки труб либо уголки. Симметрично приварите ножки к днищу бидончика.

В завершение остается лишь установить буржуйку в удобном месте, а затем подключить дымоходную трубу и вывести ее из гаража. Для большего удобства дымоход следует сделать разъемным.

Такую печь лучше размещать на предварительно уложенном металлическом листе.

Дополнительным преимуществом буржуйки из бидона является ее максимальная мобильность – конструкцию можно переносить, попросту взяв за изначально присутствующие ручки. С помощью этих же ручек вы сможете легко очищать буржуйку от золы – достаточно перевернуть печку вверх днищем и вытрусить весь мусор.

Можете проверять самодельную печь и, если все нормально, принимать ее в постоянную эксплуатацию.

Рекомендации по безопасной установке буржуйки

Использование самодельных буржуек, равно как и любых других отопительных агрегатов, требует соблюдения ряда положений техники безопасности.

Прежде всего, выберите подходящее место для размещения печки. Буржуйку лучше всего устанавливать в углу, около стен, противоположных по отношению к гаражным воротам.

Как установить буржуйку

Нельзя устанавливать буржуйку ближе, чем на 1,5-2 м к месту размещения автомобиля. Любые легковоспламеняющиеся изделия и материалы должны быть удалены от буржуйки на аналогичное расстояние.

По бокам и спереди печи рекомендуется выложить стенки из кирпича. Они не только защитят от случайных прикосновений к раскаленному агрегату, но и будут аккумулировать вырабатываемое тепло, что позволит существенно увеличить КПД буржуйки.

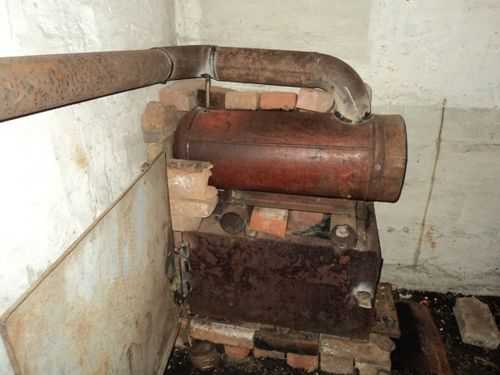

Буржуйка в гараже

Если гаражные стены выполнены из древесины, между ними и буржуйкой должно присутствовать не менее 100 см свободного пространства. Сами стены укройте асбестовыми листами, обложите кирпичом либо защитите другими огнеупорными материалами.

Буржуйка в гараже

Под буржуйку уложите стальной лист толщиной 1-2 см либо залейте бетонную стяжку – это предотвратит распространение огня в случае выпадения из топки печи искр, угольков и пр.

Буржуйку можно использовать только в помещении с хорошей приточной вентиляцией. Свежий воздух должен поступать в гараж в нормальных объемах, иначе огонь в печи попросту не будет гореть. Обычно для обеспечения нужного притока воздуха достаточно оставить маленький зазор между землей и воротами гаража. Если такого зазора нет, придется либо сделать его, либо же обустроить приточный вентиляционный канал.

Не оставляйте рядом с буржуйкой никакие воспламеняющиеся материалы. Древесина, канистры с бензином, всевозможные масла и смазки и прочие подобные материалы – все это может загореться, что приведет к катастрофическим последствиям.

Буржуйка для гаража

Дополнительно вы можете использовать свою буржуйку для приготовления пищи и подогрева воды, оснастив ее чугунной плитой с конфорками и водяным баком.

Таким образом, в самостоятельном изготовлении буржуйки для гаража нет абсолютно ничего сложного. При должной сноровке все работы выполняются менее чем за день. Следуйте инструкции, и уже очень скоро в вашем гараже будет тепло и комфортно.

Удачной работы!

Видео – Буржуйка для гаража своими руками

tolkostroyka.ru

Буржуйка для гаража своими руками

Каждый автомобилист, имеющий гараж для машины сталкивался со сложностью ремонта в зимнее время. Сложно работать с холодным металлическим инструментом в холодном помещении. Для решения таких задач существует буржуйка – небольшая металлическая печь. Изготовление, буржуйки для гаража займет, не так уж и много времени, при условии умения выполнения сварочных работ.



Оглавление

  1. Выбор формы и составляющих частей буржуйки
  2. Выбор материала
  3. Необходимый инструмент
  4. Раскрой и отрезка материала
  5. Сборка составных частей буржуйки
  6. Выбор места для монтажа буржуйки





Выбор формы и составляющих частей буржуйки

Выбор формы и составляющих частей имеет большое значение для изготовления буржуйки. Тщательно продумав и учитывая все свои пожелания Вы правильно выберете нужное количества материала, выполните всю работу быстро и не переделывая. Для правильного изготовления, можно посмотреть  видео буржуйки для гаража, в интернете этой информации хватает, что нужно учесть.

Форма буржуйки обуславливается используемым материалом. При изготовлении буржуйки из трубы – форма будет круглая, при изготовлении из листового металла – проще сделать прямоугольную форму.

Обязательными являются зоны топки и поддувала, где собирается зола и зона вывода продуктов горения. Зона топки находится над поддувалом и разделена горизонтальной перегородкой с прорезями для опадания золы. При использовании в качестве топлива дров большого диаметра, следует делать прорези в перегородке ширенной не менее 40мм, при использовании мелких дров и угля – прорези стоит уменьшить до10мм – 20мм, чтоб предотвратить выпадения в золу крупных частиц топлива.

Зона отвода продуктов горения – труба отвода дыма, которая может располагаться на верхней части буржуйки или на задней. При использовании вертикального способа отвода дыма – увеличивается тяга, что уменьшает задымленность отапливаемого помещения. Используя задний способ отвода дыма, необходимо учесть, что угол наклона трубы должен быть не более 30 градусов, для обеспечения хорошей тяги.

Обдумывая функциональность, стоит подумать о разогреве пищи и нагреве воды для чая или кофе. С этой целью можно обдумывая, как сделать буржуйку в гараж учесть место для установки чугунной плиты, со съемными кругами различного диаметра. В таком случае будет удобно использовать её как печь. Для этого длину прямоугольной буржуйки увеличивают до размеров плиты.

Для повышения площади теплоемкости и теплопередачи можно сделать дополнительные ребра по бокам буржуйки. Для этого следует приварить несколько пластин из металла толщиной 5мм к боковым стенкам корпуса буржуйки, перпендикулярно плоскости стенки. Таким образом, увеличится площадь нагрева и соприкосновения с воздухом и увеличится скорость нагрева помещения.

Самодельная буржуйка для гаража будет более функциональной, если при конструировании организовать место для металлического бака с водой. Для этого изготавливают ёмкость из металла не менее 3мм с открывающейся крышкой и трубой, для подсоединения шланга. Для удобства пользования бак делают не большого объема и снимающийся.


Выбор материала

Для изготовления корпуса буржуйки хорошо подойдет труба диаметром от 300мм и с толщиной стенки не менее 5мм. Использование трубы сокращает время и материальные затраты на изготовление. При отсутствии трубы используется листовой металл толщиной не менее 5мм.

Для организации отвода дыма стоит использовать трубу с диаметром не менее 120мм и толщиной стенки, на первых двух метрах не менее 3мм во избежание прогорания, а после двух метров, можно использовать трубу с толщиной стенки от 0,7мм, так как далее температура дыма падает.

Для удобства, стоит изготовить из листа толщиной 3мм ящик под сбор золы, который будет вставляться в поддувало. Чтоб не выгребать золу кочергой, а просто вытянуть ящик и вытрусить его.



Необходимый инструмент

Для изготовления буржуйки нам понадобится некоторые инструменты. Чтоб изготовить буржуйку для гаража своими руками нам потребуется сварочный аппарат с силой тока не менее 200А, сварочная маска со светофильтром, спецодежда, молоток-шлакоотделитель, металлическая щетка, зубило, молоток, плоскогубцы, болгарка (для круга диаметром 125мм, желательно), несколько отрезных кругов для болгарки, зачистной круг для болгарки, защитные очки, рулетка, мел.

Для установки буржуйки в гараже нам понадобится дополнительно перфоратор со сверлом диаметром 13мм, переноска, небольшая кувалда.


Раскрой и отрезка материала

При раскрое материала стоит учитывать толщину стенок и делать удлинение или укорачивание заготовки. Так же следует учесть, при отрезании толщину круга и отрезать с нужной стороны линии. Следует, подготовит все детали, и снять с них фаски, для безопасности прикосновения и увеличения качества «провара» соединяемых металлических элементов. Разметку деталей следует перед отрезом тщательно проверить.


Сборка составных частей буржуйки

Перед тем как установить буржуйку в гараже, её необходимо собрать отдельно. Для этого выполняем ряд операций.

Подключаем к сети сварочный аппарат. Учитывая, что сваривать мы будем, металл толщиной 5мм, то берем электрод диаметром 4мм. Так как самой распространенной сталью является СТ-3, то выбираем марку электродов АНО-21 или МР-3. На сварочном аппарате устанавливаем силу тока 140-160ампер. Проверяем, какого типа электрододержатель на сварочных кабелях, он должен быть типа 2, так как он предназначен для сварки с силой тока 125А-315А. Для защиты органов зрения используем сварочную маску со светофильтром С6, рассчитанным для силы тока 200А. Для защиты тела от ожогов одеваем брезентовую или спецодежду. На руки одеваем краги. Для проверки качества швов используем молоток-шлакоотделитель и металлическую щетку.
При сборке необходимо прихватками соединить между собою 3 боковые стенки и дно буржуйки. Днище располагается на высоте не менее 50мм, для уменьшения нагрева пола от буржуйки. Прихватку всех деталей следует выполнять под прямым углом. После выполнения прихваток проверить перпендикулярность соединенных деталей и приложить переднюю стенку, для контроля соответствия размерам. При необходимости произвести рихтовку.


Проваривание швов стыков деталей для удобства и повышения качества, производить тавровым швом в горизонтальном положении или в положении «лодочкой» (установив свариваемые детали под углом 45 градусов к плоскости пола).
Следующим шагом приваривается перегородка между поддувалом и топочной частью. В перегородке, для удобства изготовления следует предварительно сделать прорези для просыпания пепла. Прорези обычно располагаются на расстоянии 50мм от стенок буржуйки. Между ними делают расстояние равное 1,5 ширины самой прорези. Расстояние от дна буржуйки до данной перегородки следует сделать не менее 100мм, чтоб было достаточно места для сбора пепла.

Собрав основные части, прорезаем сваркой отверстие в задней стенке для отвода продуктов горения.

Прислоняем переднюю стенку буржуйки и отмечаем место, где будет привариваться перегородка между топкой и поддувалом. Положив в горизонтальное положение, переднюю стенку буржуйки, выполнить разметку топочного отверстия и поддувала. Отверстия выполнить в прямоугольной форме. Нижняя часть отверстия топки должна совпадать с высотой расположения перегородки между топкой и поддувалом. Верхние и боковые края топочного отверстия должны находиться на расстоянии30мм -50мм от стенок топки. Поддувальный проем по размеру должен быть так же на 30мм – 50мм меньше поддувального пространства, а нижний край совпадать с днищем буржуйки. Вырезать аккуратно болгаркой 2 отверстия. Вырезанные прямоугольники сохранить, так как они будут использованы в качестве дверок на соответствующие проемы.

На навесы приварить дверки поддувала и топки, при этом дверки поднять максимально к верхней части проема, со временем и от температуры они просядут и станут плохо закрываться, если этого не сделать.

Дверки для топки и поддувала следует оборудовать не сложными засовами, которые будут легко ходить даже при нагревании.

Приставляем на свое место лицевую часть буржуйки и привариваем. Выполняем приваривание со всех сторон и качественно.

После окончания сварочных работ обстукиваем, все сварочные швы и проверяем качество провара, при выявлении дефектов сварочных швов производим исправление.
Привариваем верхнюю крышку буржуйки по периметру. Делаем это качественно и не спеша.

Выбор места для монтажа буржуйки

Обдумывая, где установить буржуйку в гараже следует выбрать место, которое будет безопасным и удобным для её использования. Для максимального эффекта от топки буржуйки желательно установить её в дальнем краю гаража от места вывода трубы, для повышения теплоотдачи. Но стоит учесть, что угол наклона при поворотах трубы не должен быть меньше 30 градусов.

Определившись с местом установки буржуйки в гараже, укладываем лист металла на пол, для предотвращения «подпалов». Лист должен быть больше ширены буржуйки на 200мм, а в длину больше на 600мм, для того, чтоб в передней части он выступал на 55мм.
Подготовленную заранее трубу привариваем к выходному отверстию в буржуйке. Поворот трубы на 90 градусов должен осуществляться в 3 этапа, чтоб на каждом этапе труба поворачивала на 30 градусов. Крепление трубы к стене осуществляем привариванием к прутам диаметром 13мм. Для прутов необходимо просверлить отверстие в стене на глубину менее 100мм.

При выполнении монтажных работ необходимо добиться герметичности соединения труб отвода дыма, для нормализации тяги и исключения попадания дыма в гараж.

strport.ru

Буржуйка в гараж: стоит ли овчинка выделки?

В гараже заядлый автолюбитель проводит уж если не всю свою жизнь, то ее значительную часть. И бывает он там не только в погожие летние деньки, но и зимой, когда закоченевшими от холода пальцами становится попросту невозможно выполнять сколь-нибудь сложную работу. Как решить проблему обогрева? Неплохим способом защиты от холода может стать установленная буржуйка в гараж.

О чем нужно помнить

Вы обязательно должны знать о некоторых нюансах, несоблюдение которых может привести к печальным последствиям. Безопасность – прежде всего! Печи подобного типа категорически запрещено оставлять без присмотра. Тем более недопустима такая халатность в гараже, который наполнен различными огнеопасными жидкостями.

Особенности установки

Так где поселится буржуйка? В гараж ее можно ставить только в том случае, если вы оборудовали специальное место. Печь необходимо ставить подальше от самой машины, от емкостей с ГСМ и отработанными маслами, а также не располагать ее вблизи выхода. Почему? Да потому, что в противном случае при возгорании вам придется изображать из себя отважного борца с огнем, пытаясь прорваться через бушующую стену пламени. Поверьте, закончиться все это может очень и очень плохо.

Подготовка места

Сначала нужно отделать каким-то негорючим материалом стену и проем, через который будет выходить дымоход для буржуйки в гараже. Раньше для этой цели использовался асбест, но вполне подойдет базальтовая вата, поверх обитая жестью.

Для установки же лучше всего приготовить небольшое углубление, основание которого нужно залить бетоном. Тогда уголь даже в случае выпадения гарантированно не будет раскатываться по полу. Не забудьте поставить неподалеку стенд с парой огнетушителей. Лишними они точно не будут. Между стеной и корпусом печи нужно оставлять промежуток минимум 35 см, иначе не исключены неприятные казусы.

Кстати, а насколько оправдана буржуйка в гараже с точки зрения теплоотдачи? Здесь все зависит исключительно от ее модели и тех материалов, из которых сделан корпус.

Какую печь покупать

Все зависит от ваших предпочтений. Так, если нужно быстрое тепло, рекомендуем покупать буржуйку из стали. Ее просто растопить, а нагретый до красноты металл быстро сделает пребывание в гараже более приятным. Если же вы хотите обеспечить долгое тепло, тогда лучше, чтобы буржуйка в гараже была из чугуна. Ее несколько сложнее раскочегаривать, да и топлива она потребляет больше. Зато прогретый чугун выдает стабильный и мощный жар, который будет поддерживать оптимальную температуру в помещении. Это особенно важно в условиях чрезвычайно холодных зим, которые в нашей стране нередки.

Сварка

Прежде чем задаваться вопросом о том, как сварить буржуйку в гараже, необходимо разжиться приличным металлом. Экономить на этом категорически не рекомендуется: плохая сталь быстро будет изгибаться под действием температурных деформаций, угрожая высыпаниями искр или углей через разошедшиеся швы. Особенно внимательным нужно быть, проваривая швы в дымоходе. Малейшая погрешность – и беды не миновать!

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
