Чем обмазать трубу на крыше – Как заделать трубу на крыше: чем замазать, как провести, вывести, обшить трубу

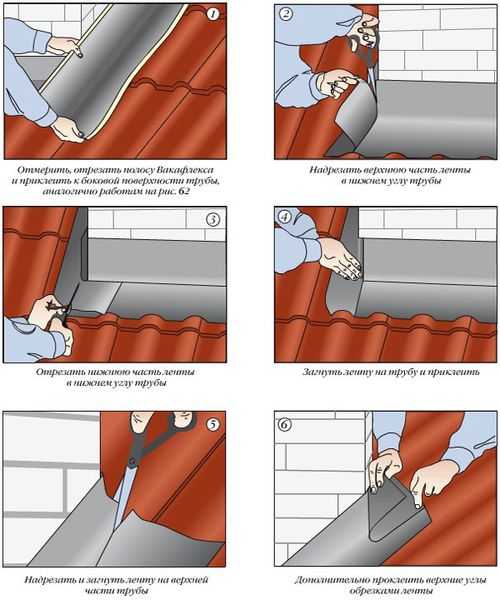

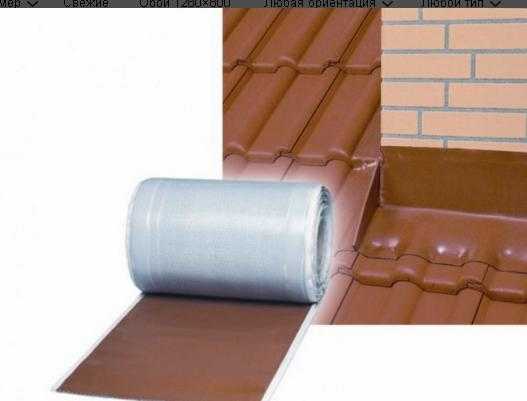

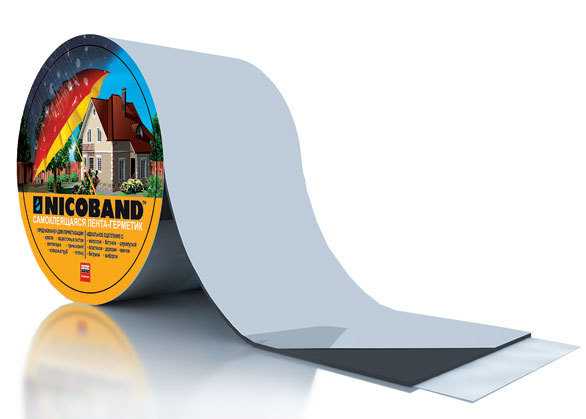

Рекомендуется герметизировать данной лентой весь периметр примыканий, уделяя особенное внимание стыкам самой ленты.

Подведем итоги

Герметизация зазоров между трубой и кровлей – несложное, но ответственное дело. С ним под силу справиться даже начинающему строителю. Для проведения этих работ правильно необходимо учитывать:

• Размер зазора;
• Тип кровельного материала;
• Форму трубы.

Современный рынок предлагает широкий выбор не только различных герметиков, но и готовых разделок для организации качественного примыкания трубы и кровли. Советуем обратить на них внимание при обустройстве дымохода своими руками.

stroicod.ru

Как заделать трубу на крыше

Если планируется постройка дома или бани, необходимо помнить о необходимости обустройства системы обогрева — печи или котла. Главное условие нормального функционирования трубы дымохода – это ее протяженность и прямолинейность. Чем выше труба, тем лучше тяга, поэтому следует правильно рассчитать баланс теплоотдачи и теплопотери.

Бригады, которые занимаются строительством, строят абсолютно все и дымоход в том числе. Но чрезвычайно полезно уметь что-то делать своими руками, поэтому советуем самостоятельно укрепить трубу на крыше и заделать все щели. Для начала следует ознакомиться с простыми правилами, которые касаются установки и отделочных работ, связанных с обустройством дымохода.

Если в доме до этого момента не было печи, и ее постройка начинается только теперь, стоит подумать о том, где она будет располагаться. Причем оценивать местоположение печи нужно не только с точки зрения удобства последующего использования, но и с точки зрения удобства обустройства дымохода. В случае, когда дом только возводится, это довольно просто и легко, можно сразу решить, где и что. Гораздо сложнее, когда дом уже построен, а строительство печи начинается только сейчас. Следует тщательно подготовиться к возведению трубы. Для ее возведения потребуются надежные опоры и подвесы.

Обратите внимание! Во время строительства дымохода стоит особое внимание уделить тяге и теплоотдаче печи. Тяга зависит от ветра и его направления. Из-за этого трубу через крышу выводят около конька. Если же дело касается улучшения тяги, в ход идет оголовок — продолжение трубы, ее верхней доли.

Для того чтобы не было в дальнейшем конденсата, дымоход укутывается теплоизоляцией. Когда трубу только собираются выстраивать, используют материалы, имеющие хорошие показатели теплопроводности. Если пренебрегать этими советами, то в дальнейшем можно столкнуться с такой проблемой, как скопление лишней жидкости в дымоходе.

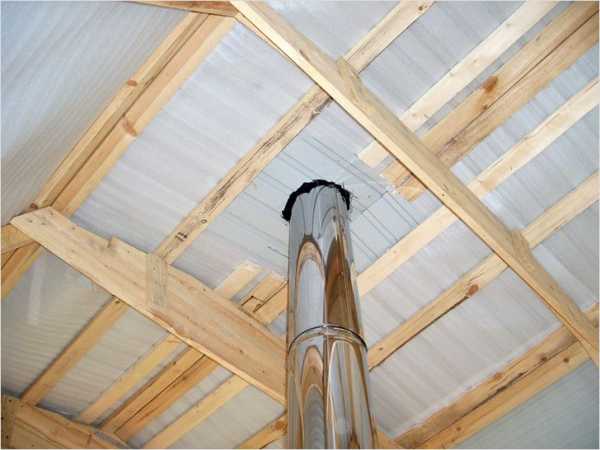

Как вывести трубу через крышу?

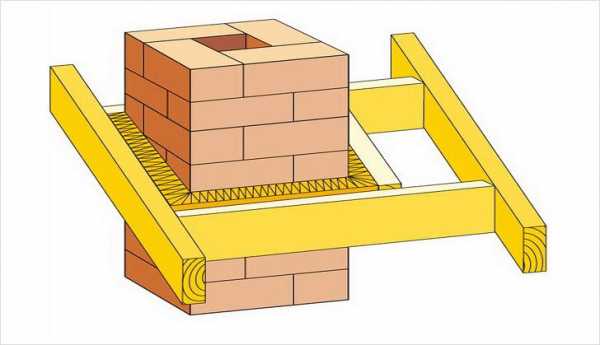

Короб для дымохода

Когда начинается строительство печки, необходимо думать и о том, как вывести трубу через крышу и как заделать щель между трубой и крышей. Чтобы в дальнейшем не было никаких проблем, стоит придерживаться некоторых норм и правил:

• Все, что защищено от возгорания, должно находиться возле трубы на расстоянии в двадцать пять сантиметров.
• Незащищенные от возгорания системы, должны находиться от трубы и самой печи на минимальном расстоянии в тридцать пять сантиметров.
• Среди прочего, особенно четко нужно знать, как вывести трубу через крышу. Стоит помнить о том, что деревянные стропила должны находиться от трубы на расстоянии как минимум 35 сантиметров.

Во время вывода трубы многие не хотят делать большого отверстия, и стараются делать его четко под размер самой трубы, чтобы меньше тратится на его утепление и замазку. Это неправильно. Стоит учитывать то, что кровельный материал не должен находиться слишком близко к трубе. По противопожарным общепризнанным меркам должен быть промежуток.

Решая, как будет выводиться сквозь кровлю труба, необходимо в буквальном смысле обозначить место ее вывода. Посодействовать в этом поможет последующий общеизвестный метод, которого можно придерживаться. Можно сделать из картона трубу, которая будет в точности соответствовать размерам и форме вашего дымохода. После, трубу поднимают вверх до тех пор, пока она не упрется в кровлю. Там и обозначают место ее вывода. В этом деле требуется подмога, поскольку самостоятельно такое мероприятие не проделать. Данный метод хорош для тех, кто планирует сделать круглую трубу, поскольку работать с ней гораздо проще.

Технология

Гидроизоляция дымохода

Труба выведена на улицу, но на этом работа еще не завершилась. Еще предстоит заделать стыки между трубой

и крышей. Эта операция необходима для того, чтобы в дымоход не попадала вода и не скапливалась там. Есть несколько способов для заделки щелей.

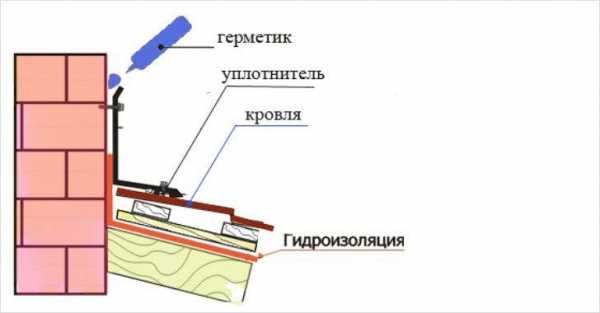

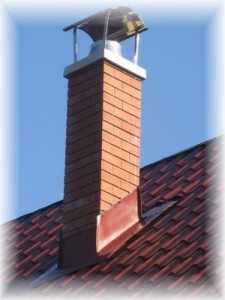

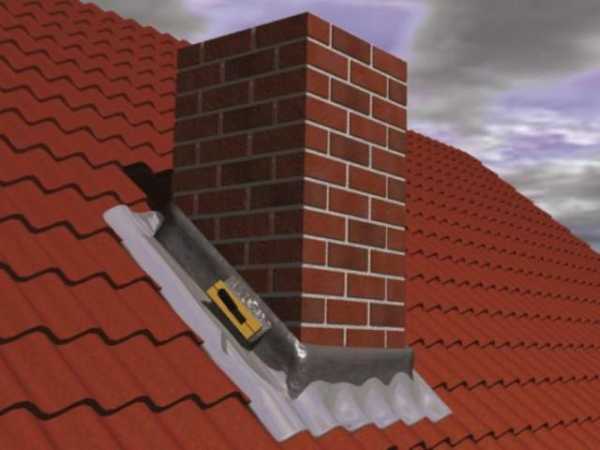

Монтаж фартука

Самым распространенным способом обустройства кирпичного дымохода считается изготовление так называемого фартука. С помощью планок примыкания, которые располагаются в нижней доли трубы, и происходит основная часть работы. На стенке дымохода делают отметины, повторяющие очертания верхних кромок планки. Насеченные полоски требуется проработать болгаркой, образовывая штробу глубиной примерно 15 мм. Затем идет установка фартука, при этом край планки, загнутый внутрь, заводится в штробу. Вмонтированный в штробу край планки обрабатывают герметиком, затем обрезают лишние части планки и закрепляют их с помощью дюбелей.

Второй этап устранения щели между трубой и кровлей называется галстук. Так называют водоизоляционный лист, который устанавливается примерно так же, как и фартук. Только подходит он не для всех типов кровли и крыш. Этот тип системы, предназначен для вальмовой крыши. Установка “галстука” идет так, чтобы вода стекала в водосточную систему крышу, не попадая в дымоход.

Сверху установленных фартука и галстука, устанавливают кровельный материал, а поверх устанавливают дополнительный внешний фартук — фальш. Он устанавливается так же, как и внутренний, только верхние планки при этом, прикручиваются к самой трубе, а не к штробе.

Средства и материалы

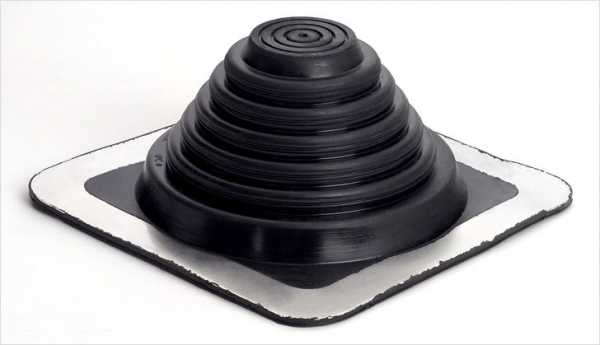

Мастер флэш

Если труба круглая, то можно не искать, чем заделать трубу на крыше, а воспользоваться спецсредством «Мастер-Флеш». Это проходка кровли для изоляции разных соединений, и она имеет возможность быть использована не только для установки печных труб, но и для вывода антенн, труб вентиляции и другого. При использовании Мастер-флеш проход снаружи напоминает ступенчатую пирамиду.

Проходка может быть изготовленная из силикона либо из особенного вида резины. Она двухслойная, если верхний слой — из вышеуказанных материалов, то нижний — алюминиевый.

Обратите внимание! Если проходка сделана из резины марки EPDM, то ее разрешено использовать в температурном промежутке от -55 до +135° C, при выборе модели из силикона температурный разрыв еще шире (-74 – +260° C). Заделка трубы на крыше с помощью этого приспособления может производиться при применении любого кровельного материала.

После того как все щели будут загерметизированы, остается решить вопрос защиты кровли от воды, стекающей в непосредственной близости к трубе.

При применении обычных способов вывода трубы нереально избежать неплотностей соединения, поэтому и приходится искать, чем замазать трубу на крыше. Маленькие зазоры разрешено замазывать особыми герметиками на базе силикона. При выборе данного материала необходимо обращать внимание на его термостойкость, ведь для изоляции печных труб подходят лишь термостойкие герметики.

Если дымоход кирпичный, то хозяин, как правило, не интересуется тем, как обшить трубу на крыше, потому что кирпич гигроскопичен, он втягивает воду и дополнительной охраны не потребуется.

В том случае, если труба выполнена из сплава или асбестоцемента, нужно сделать «зонт», который защитит от воды, стекающей к трубе. Чтобы облегчить себе работу, следует заранее сделать выкройки зонта на бумаге. И только потом, когда все примерки и подгоны выкроек подошли, вырезать детали из материала. Многие делают ошибку, когда выкраивают цельный зонт и вырезают. Работать будет гораздо проще, если вырезать две половинки. Затем эти две половинки необходимо стянуть и замазать зазоры герметиком.

Если работа будет неправильно выполнена, то влага станет просачиваться на чердак, что в конечном итоге приведет к загниванию стропил, несущих балок и утеплителя. При выводе трубы на крышу важно не только соблюдать правила, но придерживаться всех рекомендаций, касательно данной работы.

Последняя редакция: 28.11.2014 Автор: Бундикова Полина Сергеевна

kryshasvoimirukami.ru

Как заделать трубу на крыше из профнастила или любого другого материала

Самые сложные участки кровли – это конек, ендовы и разного рода примыкания. Если ендовы встречаются только на сопряженных или многощипцовых крышах, то с примыканиями сталкивается любой владелец дома, у которого установлен камин или печь, поскольку вывод дымовой трубы осуществляется непосредственно на крышу. Как и чем заделать трубу на крыше — этот вопрос является одним из самых обсуждаемых. Лет 50-70 назад, когда отопление было печным практически повсеместно, кирпичные трубы на крыше имели специальное утолщение – «выдру», которое не давало стекать воде по стенкам трубы. Сейчас кирпичные трубы складывают не всегда, очень часто используют серийные металлические сварные дымоходы. Но даже при кладке кирпичной трубы утолщения на ней современные печники практически никогда не делают.

Работа с трубами квадратного или прямоугольного сечения

Каждый производитель кровельных материалов обязательно выпускает к ним дополнительные доборные элементы, которые нужны, чтобы предотвратить течь на крыше со стороны фронтонов, ендов, карнизов, конька и примыканий. При выборе кровли вам нужно обязательно обратить внимание на то, какие дополнительные аксессуары к ней предлагаются, и, есть ли они в наличии, в ближайшем к вам представительстве. В крупных городах обычно проблем с доборными элементами не бывает, но периодически попадаются отзывы, в которых люди пишут, что им пришлось брать аксессуары либо иного производителя, либо того же, но для другого кровельного материала, поскольку к выбранной кровле комплектация отсутствовала. Иногда застройщики стараются снизить собственные расходы и предпочитают печную трубу герметизировать уже имеющимися материалами. Работа по установке герметичного «фартука» вокруг трубы квадратного или прямоугольного сечения зависит от выбранного вами кровельного материала:

• Для металлочерепицы или профилированного листа используются гладкие металлические фрагменты того же цвета, что и основной кровельный материал. Данные детали сзади трубы заводятся под конек, а с боков и у передней части трубы укладываются под кровельные листы на расстоянии 15-20 см. На стенки трубы детали фартука поднимаются на ту же высоту: в 15-20 см. Для того, чтобы вода не подтекала под фартук используют фирменные уплотнители и различные силиконовые герметики.
• Чем заделать крышу вокруг трубы, если в качестве кровельного материала выбрана битумная черепица? Можно использовать металлические фартуки, как в случае с металлочерепицей и профнастилом, либо монтировать фартук из ендовного ковра. Основная задача фартука с тыльной стороны трубы – развести воду в разные стороны, а с трех других сторон – не дать затечь под кровельное покрытие. Ендовный ковер или рядовую черепицу поднимают по боковым стенкам трубы на высоту 15-20 см, а стыки проклеивают битумной мастикой.

Для труб имеющих сечение больше 50х50 см, с тыльной стороны устанавливается разжелобок, который разводит стекающую воду по сторонам вне зависимости от выбранного кровельного материала.

Работа с трубами круглого сечения

Многие изготовители печей выпускают к ним тонкостенные или многослойные дымоходы круглого сечения. Чтобы изолировать такой дымоход на крыше производятся специальные металлические фартуки-колпаки, которые одеваются сверху на трубу и крепятся к обрешетке, поскольку к трубе их прикрепить нельзя. Чтобы ликвидировать щели между колпаком и трубой, для последней предусмотрен стальной хомут, имеющий термостойкую прокладку, хомут закрепляется на трубе над стыком ее с колпаком и таким образом закрывает щель.

Текущие швы на крыше хорошо герметизирует алюминиевая или медная самоклеющаяся лента. Ее клеящий слой представляет собой модифицированный битум, закрытый силиконовой пленкой. Такую ленту не нужно предварительно разогревать, она хорошо прикрепляется к дереву, металлу, пластику, цементной стяжке и другим поверхностям. Предварительно нужно очистить место будущего крепления ленты и, освободив ее от защитного слоя, с силой прижать к поверхности. Такой лентой можно закрыть места крепления металлического колпака, через который выведена круглая труба, к обрешетке крыши.

Заделка дымохода на крыше из шифера очень часто производится с помощью обычного цементного раствора, но такой способ применим для асбестовых труб, а для металлических — он не подходит. Место стыка трубы и крыши закрывают металлической сеткой, на которую наносят раствор.

Следует все же сказать, что это не самый долговечный способ, поскольку небольшие подвижки крыши, трубы, самого дома – нарушат цементный колпак, и в трещины будет поступать вода. В дополнение можем добавить, что на одном из строительных форумов попался совет замешивать цемент для изоляции швов между асбестоцементной трубой и крышей – на жидком стекле, тот, кто его озвучил, утверждал, что такая цементная обмазка не разрушается.

Отдельного упоминания заслуживают железобетонные перекрытия, через которые также случается пропускать дымовые трубы. Например, как изолировать дыру в крыше гаража, которая неизбежно образуется вокруг печной трубы, при этом крыша сделана из железобетонной плиты и укрыта рулонным кровельным материалом? Для таких труб мастера советуют применять специальные металлические гильзы, внутрь которых и пропускается печная труба. Верхний и нижний стыки гильзы с перекрытием конопатятся базальтовой ватой и цементируются, а на печную трубу в месте прохода через гильзу наматывается асбестовый шнур, который и служит изоляцией.

Как устраиваются примыкания под мягкую черепицу — на видео:

ukroem.ru

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

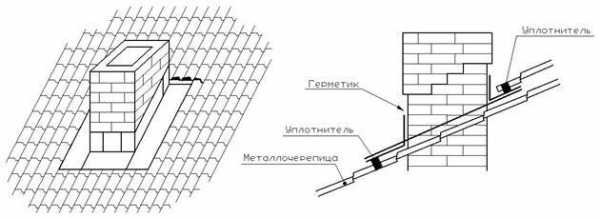

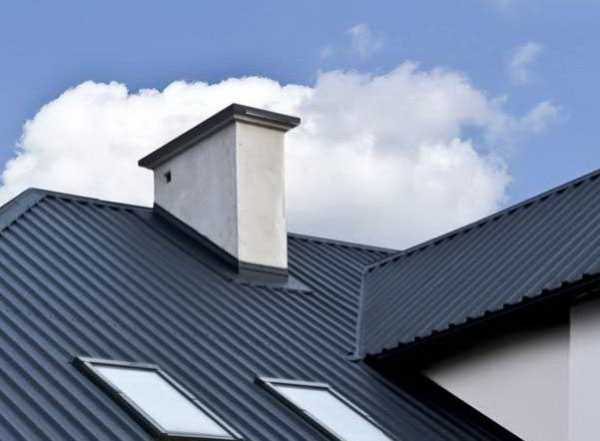

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

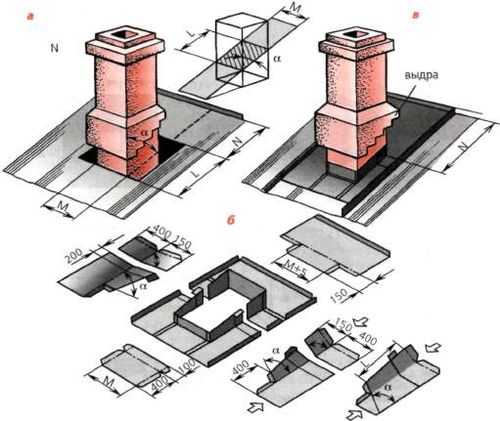

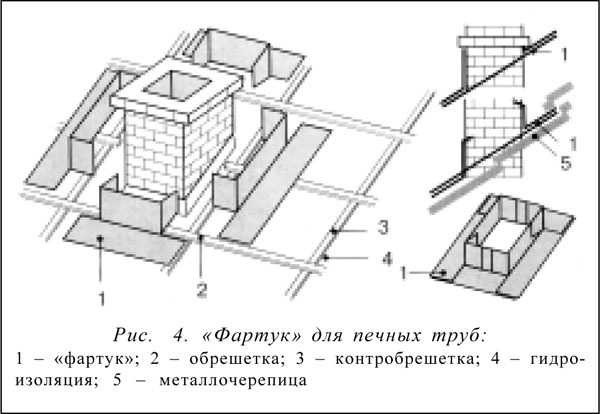

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения:

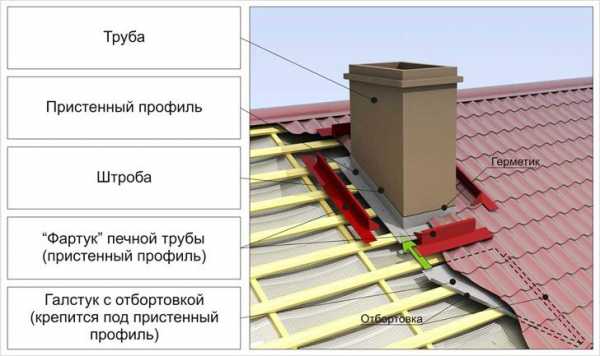

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.

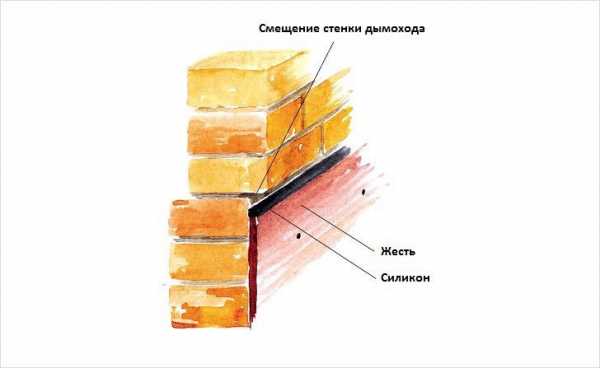

• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.

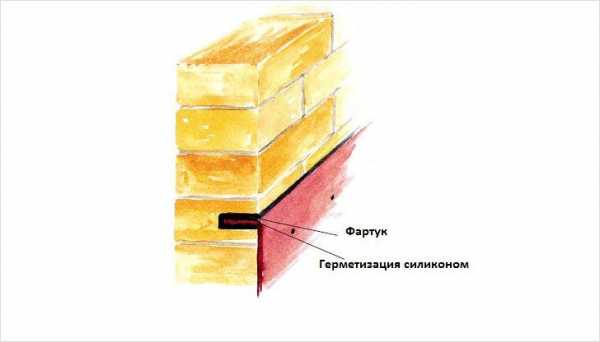

• Штробы на трубе герметизируются силиконовым герметиком.

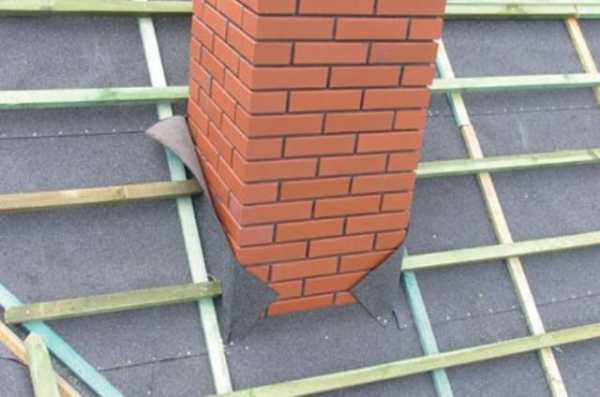

• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

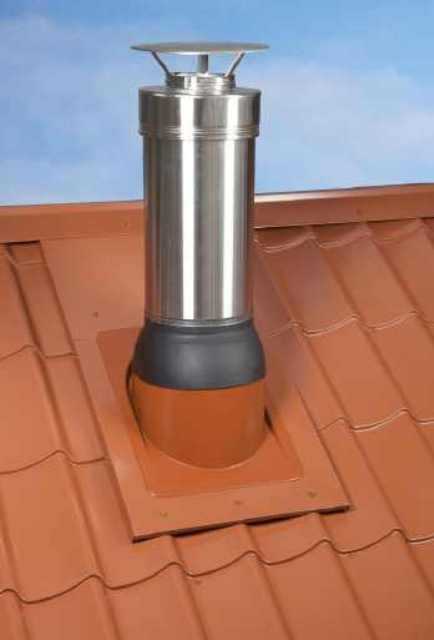

Круглая труба на крыше с жесткой металлической кровлей

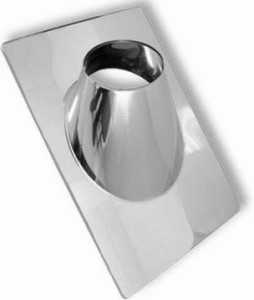

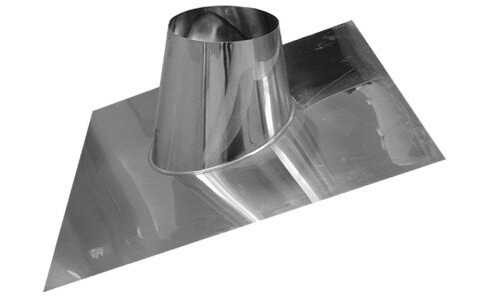

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.

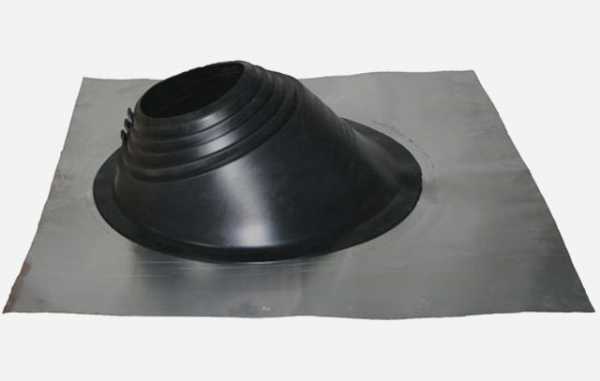

2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°с−(+ 250°с) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы:

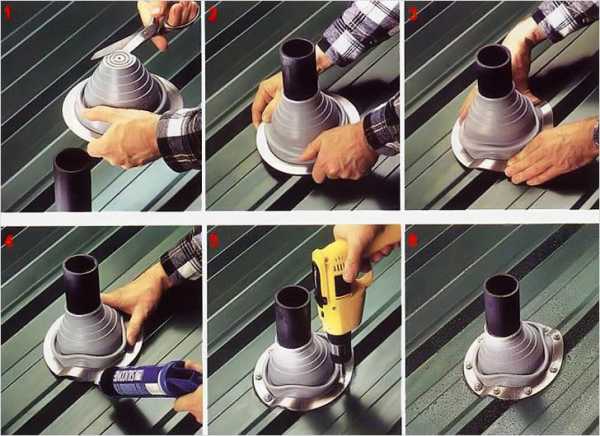

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

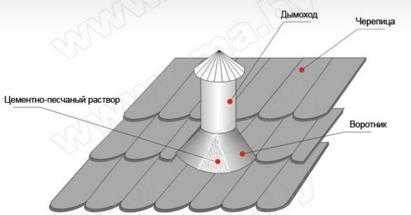

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

  Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

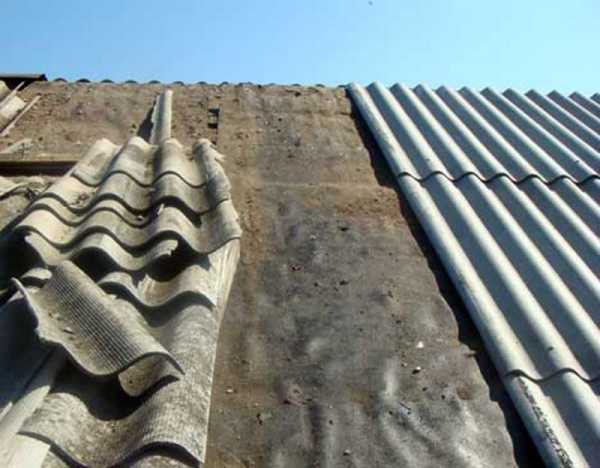

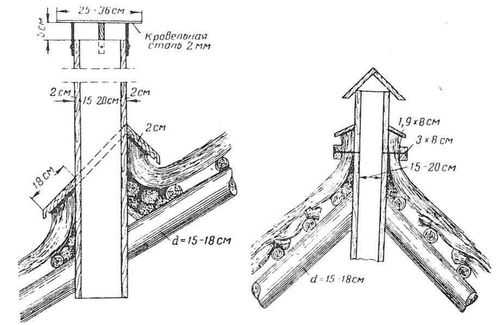

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Гидроизоляция места выхода трубы (видео)

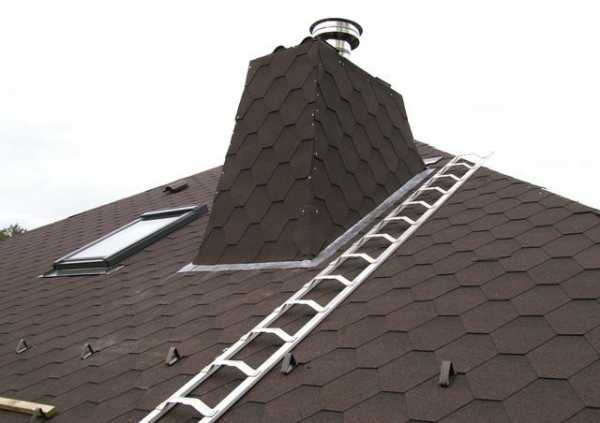

Заделка трубы на мягкой кровле

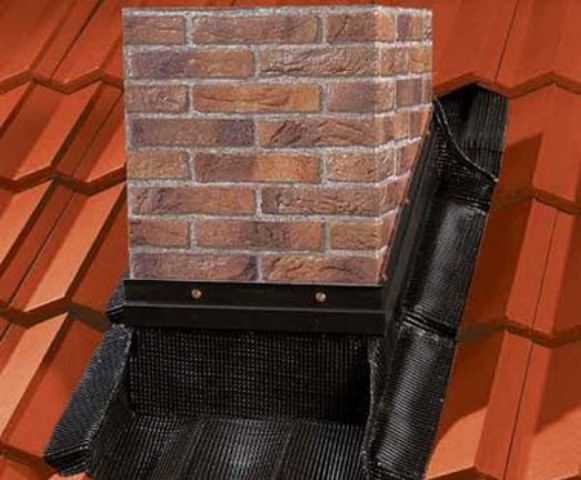

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

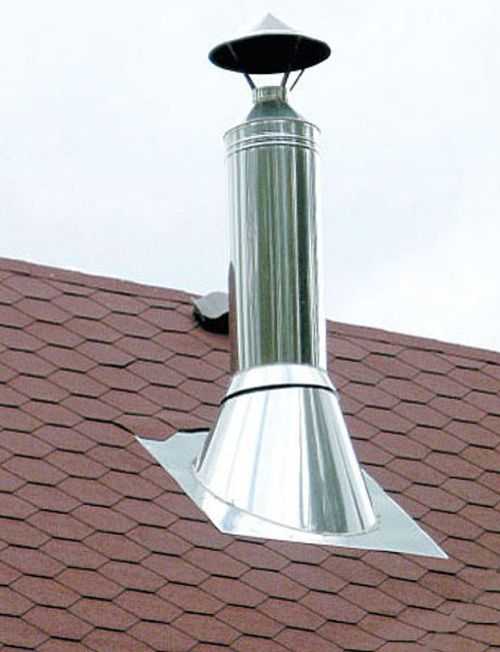

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Загрузка…

delaydachu.ru

как вывести, чем обшить и замазать?

При строительстве бани или дома обычно возникает ряд вопросов. И главный из них касается правильной установки котла или печи, что влечет за собой строительство дымохода. Следовательно, перед вами встает вопрос: как заделать трубу на крыше так, чтобы в будущем вода сквозь щели не протекала.

Чтобы в дальнейшем не пришлось все переделывать заново, надо запомнить несколько правил, касающихся установки печи:

• Даже в том случае, когда печь планируется установить не сразу, а потом, когда строительство будет окончено, ее месторасположение надо определить заранее.
• Под крышей должно быть минимальное количество стропил, балок, различных перекрытий и прочих непробиваемых препятствий.
• Не стоит забывать, что дымоход весит довольно много, поэтому требует наличия надежных подвесов и опор.

Главное условие нормальной работы трубы – это ее длина и прямолинейность. Чем труба длиннее и прямее, тем лучше будет тяга, но ниже будет КПД печи. Поэтому требуется отдельно просчитывать баланс теплоотдачи и теплопотери.

На тягу в трубе также влияет ветер. Чем сильнее ветер, тем легче формируется тяга. Поэтому трубу, как правило, стараются вывести ближе к коньку. Здесь удобнее сделать узел примыкания трубы и кровельного покрытия. И, следовательно, заделка трубы на крыше значительно упрощается.

Чтобы избежать возникновения конденсата, надо использовать теплоизоляцию, а труба должна быть изготовлена из быстро нагревающихся материалов.

↑

Размещение и установка трубы

При установке трубы хозяину дома требуется решить сразу две задачи:

•  проблему пожарной безопасности;
• как сделать качественную гидроизоляцию.

Самое подходящее место для вывода трубы это, как уже было сказано выше, конек. А самое неподходящее – ендова (место, где скаты крыши сходятся вместе под углом). Поскольку заделка печной трубы на крыше именно в этом месте вызовет много проблем и, скорее всего, будет не герметичной.

• Расстояние от самой крыши до перекрытий не должно превышать 25 — 30 см.
• Если крыша сделана из горючих материалов, то также потребуется расстояние в 13-25 см.
• Решая проблему того, как вывести трубу на крышу через кровлю, следует помнить, что расстояние от деревянных стропил до трубы должно быть не менее 30см.

Особые сложности при монтаже может вызвать конструкция крыши, в слое которой присутствует гидро — и пароизоляция со слоем утеплителя, которая должна быть расположена непрерывно по всей крыше.

Ответом на вопрос, как провести трубу через такую конструкцию крыши, может стать отделение зоны дымохода от остальной крыши, путем создания отдельного короба. Его можно изготовить из деревянных балок, сделать зазор между стенами и трубой 13-15 см, а зону около самого дымохода заполнить негорючим теплоизоляционным материалом (например, каменной ватой большой плотности).

↑

Защита стыков трубы и кровли от протечек

После того, как труба была успешно выведена через крышу, переходим к следующему этапу – заделке и изоляции всех стыков.

Самое главное, максимально защитить кровлю от возможных протечек.

Для того, чтобы определить, чем заделать щель между трубой и крышей, и сделать так, чтобы труба герметично прилегала к кровельному материалу, используются разные способы. Чаще всего, сооружают, так называемый, фартук. Для его создания требуется наличие планок примыкания, располагаемых внизу трубы.

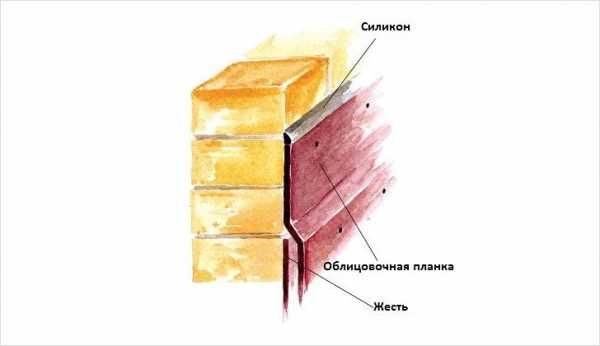

• Планку прикладывают к трубе, на стенке которой намечают контур верхней рамки.
• Далее по линии проходят болгаркой, создавая штробу.
• Монтируют внутренний фартук.
• Собирают остальные детали внахлест.
• Край планки, вставленный в штробу, закрывают герметиком.
• Нижние планки крепят саморезами и, при необходимости, подрезают.
• Поверх построенного фартука монтируют кровельный материал.
• Сверху ставят еще один фартук, смонтированный по тому же принципу.

Сегодня, чтобы закрыть трубу на крыше, можно использовать готовые кровельные проходы, как правило, круглого сечения. Это не что иное, как стальной лист – основание, соединенный с фартуком – колпаком, внутри которого и расположен круглый дымоход. На место стыка трубы с фартуком следует надеть специальный стальной хомут, и крепить его термостойкой прокладкой, которая дополнительно будет защищать от попадания влаги.

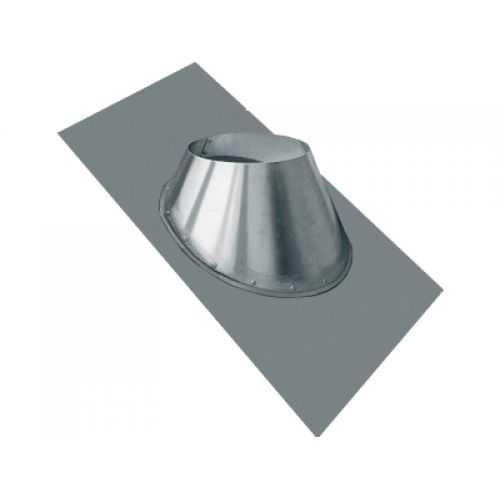

Стальной лист, соединенный с фартуком

↑

Герметизация швов

Практически при всех способах вывода трубы на крышу возникают небольшие неплотности соединения. Поэтому, вполне естественно, возникает проблема: чем заделать трубу на крыше?
Маленькие зазоры можно заделать с помощью герметиков на основе силикона. Обязательно обратите внимание на максимальную температуру эксплуатации того или иного герметика.

Следует помнить, для печных труб подходят только специальные термостойкие герметики.

После того, как мы замазали трубу на крыше и все щели надежно загерметизировали, плавно переходим к проблеме водоотведения и защиты кровли от влаги.
Если дымоход сделан из кирпича, то никакой защиты не потребуется, поскольку кирпич самостоятельно впитывает влагу.
Если же труба сделана из асбестоцемента или металла, то требуется закрыть трубу на крыше, поставив специальный «зонтик» для отвода воды, стекающей по поверхности трубы.



Зонтик для отвода воды

Это делается следующим образом.

• Сначала надо сделать «выкройку» из картона.
• Далее вырезаем из металла все необходимые детали.
• Зонт устанавливается на трубу с помощью хомута, который крепит две его половинки.
• Зазор между трубой и зонтом замазывают герметиком.

Из всего вышесказанного следует, что вывод трубы на крышу требует большой внимательности и ответственности. Если хотя бы на одном этапе работа будет выполнена некачественно, то влага будет проникать через крышу, постепенно разрушая перекрытия и всю конструкцию крыши.

Также советуем посмотреть:

---

---

novakrovlya.ru

Чем заделать отверстие вокруг печной трубы на крыше и потолке

Возводить печи во вполне современных домах не является данью моде или уважению традицией. Это вполне практичное решение для лесистых районов, где дерево является топливом куда более доступным, чем уголь или газ. Конструкция у печей самая разнообразная – от голландки, до варианта с камином и варочной поверхностью, но все они включат один обязательный элемент – дымоход.

Как устроен дымоход

Если печь сооружается вместе с домом, что предпочтительнее, выбирается самое подходящее место, наиболее экономичный способ обогрева и, конечно, верное размещение печной трубы. В противном случае дымоход сооружается таким образом, чтобы обеспечить хорошую тягу, но при этом не нарушить функциональность перекрытий и перегородок.

Обычные затруднения второго варианта – проход через перекрытия. Внутри здания для дымоотвода на потолке и на крыше проделывают отверстия, изолируют их, так как поверхность печной трубы нагревается весьма заметно и представляет собой угрозу для горючих материалов и выводят наружу.

Внешний дымоотвод выводится за пределы здания, как правило, ниже перекрытия через стену и поднимается до крыши. Этот способ не рекомендуется: чем больше разница между температурой внутри дымоотводного канала и снаружи, тем губительнее это действует на материал, и тем быстрее разрушается дымоход.

Устройство печной трубы должно соответствовать требованиям пожарной безопасности:

• дистанция от внутренней поверхности до конструкций из горючих материалов должна составлять не менее 38 см;
• иначе – дистанция между внешней стенкой дымоотвода и конструкций из горючего материала должна составлять не менее 13 см;
• изоляция проводится негорючими материалами, рассчитанными на эксплуатации при температуре в 800–1000 С.

Последнее условие связано с тем, что современные теплоизоляторы зачастую имеют сложный состав. Так, минеральная вата включает определенные связующие на основе смол, которые при высокой температуре спекаются. Материал теряет свои свойства, соответственно, возникает угроза воспламенения. В качестве изолятора можно уложить вокруг печной трубы только жаропрочную минеральную вату – на маркировке должен быть соответствующий указатель.

Тип печной трубы

Как устроить отверстие и чем его заделать, зависит от материала самой конструкции и места расположения. К наиболее распространенным видам дымоходов относятся:

• металлическая труба – для бани и другим подсобных помещений используют изделие из жаропрочной и кислотоустойчивой стали, для жилых зданий предпочтительнее «сэндвич»: вложенные друг в друга стальные цилиндры с теплоизолирующим наполнением во внутреннем слое;
• асбестоцементная – применяется реже из-за большего веса и быстрой засоряемости: внутренняя поверхность изделия недолго сохраняет гладкость;
• кирпичный дымоход – классический вариант, сооружаемый из огнеупорного кирпича.

Чем заделать отверстия при проходе стальной печной трубы

Для безопасного прохода через перекрытие применяется такое приспособление, как проходной патрубок. Изделие такое можно найти в магазине или соорудить самостоятельно.

1. Патрубок представляет собой короб, с отверстием для дымохода. Те стороны, через которые проходит труба, имеют несколько большие размеры, чем параметры короба – для закрепления на потолке. Высота патрубка приравнивается ширине перекрытия. Диаметр отверстия должен быть немногим больше диаметра дымохода.
2. Собранный короб оклеивают со всех сторон, исключая лицевую панель, изоляционным фольгированным материалом из базальтовых волокон – теплоизолятор предупредит нагревание материала, соприкасающегося с патрубком.
3. На потолке вырезают отверстие так, чтобы вокруг не было близкорасположенных потолочных балок, и помещают в него патрубок. Закрепляют саморезами к потолку. Можно надеть приспособление прямо на печную трубу и установить вместе. На фото – момент монтажа.
4. Со стороны чердака или второго этажа полости вокруг дымоотвода внутри короба заполняют теплоизолятором: жаростойкой минеральной ватой или даже керамзитом.
5. На изделие надевают металлическую панель и закрепляют саморезами к полу.

Нужно следить за тем, чтобы стык между отрезками дымохода не оказался в патрубке. Шов должен быть или ниже или выше переходника.

Проход через кровлю сложнее, но так как вокруг дымохода оказывается не сплошное перекрытие, а кровельный пирог. При этом повреждаются паро- и гидроизоляция. Чтобы минимизировать ущерб, вокруг будущего дымохода сооружается рама – поперечные рейки прибивают на стропила, внутри полученной ячейки аккуратно разрезают пленки и мембраны, заворачивают края и фиксируют скобами или планками к обрешетке. Затем герметизируют скотчем или герметиками.

На дымоотовод надевают металлический оголовник и закрепляют на крыше.

Чем заделать отверстие при проходе кирпичного дымохода

Самый надежный способ – распушка. Это увеличение толщины стенок дымохода на участке прохода. Сооружается распушка относительно просто: с каждым рядом кирпич смещается на одну четверть, образуя волне эстетичный бордюр.

Соприкасаться деревянные поверхности со стенками все равно не должны, хотя нагрев в этом случае минимален. Заделать щель вокруг расширения рекомендуется войлоком, пропитанным либо асбестом, либо глиняным раствором.

Проход через крышу выполняется так же, как и в случае стального изделия, с учетом распушки, разумеется. Сверху стык между крышей и дымоотводом перекрывается фартуком.

Как заделать отверстия в перекрытиях и на крыше, подробно рассматривается на видео.
