Чердачное перекрытие по деревянным балкам: устройство и монтаж

Первичной задачей перед началом внутренних работ, после возведения кровли, является чердачное перекрытие по деревянным балкам. Оно должно содержать внутренний слой утеплителя, гидроизоляции и внешние слои потолочного либо напольного покрытия. Виды и характеристики материалов для перекрытия, а также, технологические особенности и нюансы этого процесса мы рассмотрим в данной статье. И начнем мы с некоторых важных подготовительных моментов. Для начала предлагаем ознакомиться с видеороликом:

Каким должно быть чердачное перекрытие?

Перекрытие чердака или мансарды должно выполнять четыре важных функции:

  1. Устойчивость к нагрузкам от 150 до 300 кг/м2. Учитываются внешние нагрузки, вес кровли и внутренние нагрузки (люди, мебель, перегородки, техника и пр.). Расчет зависит от эксплуатации чердака. Если помещение нежилое, то можно рассчитывать на минимальные нагрузки, для мансарды перекрытие должно выдерживать в среднем 250 кг/м2, а для жилого этажа – не менее 300 кг/м2.
  2. Изоляция шума. Хорошая шумоизоляция минимизирует звуки дождя, града, ветра и ваши шаги, если вы решите посетить чердачное помещение.
  3. Сохранность тепла, которое всегда устремляется вверх и теряется при плохой теплоизоляции перекрытий. Поэтому еще один важный нюанс при обустройстве перекрытия чердака – выбор качественного теплоизоляционного материала.
  4. Изоляция от влаги и пара, препятствие накапливанию конденсата, развитию микроорганизмов, насекомых, плесени и гнили в слоях перекрытия.

Как определить устойчивость к нагрузкам:

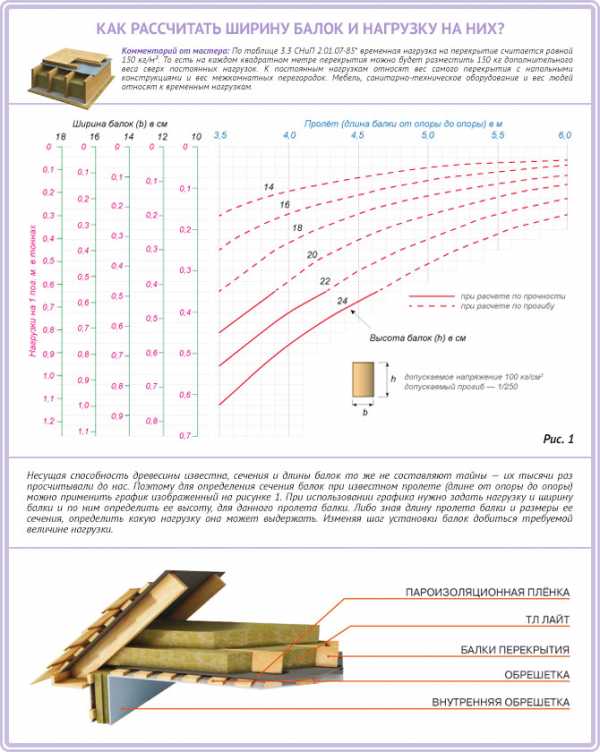

Начиная крыть чердак по деревянным балкам, мы должны быть уверены в качественной основе, то есть, надежности самих балок перекрытия.

Несколько слов о балках перекрытия

I. Не экономьте на дереве

Для балок лучше выбирать бруски из качественного дерева сечением от 100х150 мм и более. Такой материал сделает перекрытие прочным, устойчивым к прогибам, нагрузкам и износу. Можно ли использовать доски с меньшим сечением? Можно, но тогда необходимо дополнительно укреплять перекрытие поперечными брусками — распорками, которые монтируются между балками в шахматном порядке. Это поможет избежать деформации досок. Также вы можете дополнительно усилить чердачное перекрытие двойной обрешеткой.

II. Дерево должно быть сухим

Важно, чтобы влажность древесины балок не превышала 20%, иначе после усушки конструкция может деформироваться и привести чердак в аварийное состояние. Качественная антисептическая и противопожарная обработка древесины обязательна!

III. Оптимальный шаг балок перекрытия

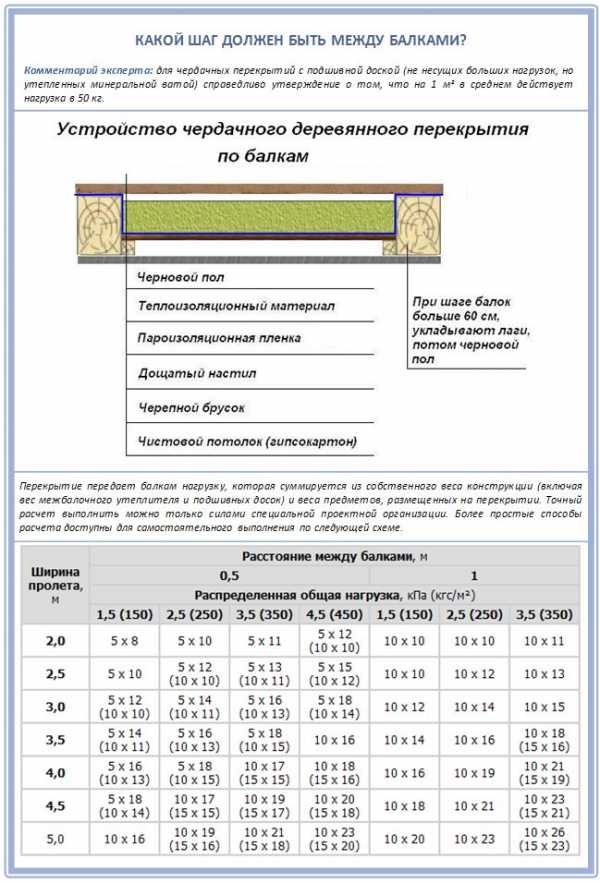

Оптимальная частота (шаг) балок перекрытия для прочности пола – около 60 см. Меньше расстояние делать нет смысла, так как нужно предусмотреть чердачный люк, через который вы сможете подниматься в помещение. Если это мансарда, то расстояние между балками увеличивают до 100-120 см. В этом случае стоит подумать об использовании балок из металла, которые имеют большую несущую прочность или усилении балок поперечными связями.

IV. Не забывайте о расстоянии

Не стоит также забывать о том, что максимальное расстояние между несущими стенами, на которые опираются балки – не более 4,5 м.

Краткая инструкция по установке балок чердачного перекрытия

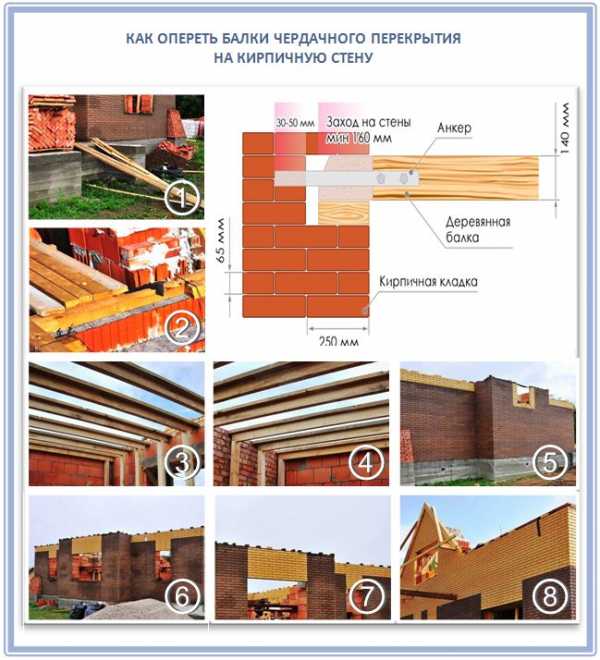

Балки углубляются в несущие стены на 200 мм. Так как дерево соприкасается с бетоном, кирпичом, блоками и пр., края балок требуют более тщательной антисептической обработки и гидроизоляции.

Шаг 1: В кирпичной кладке сделайте монолитную ленту фундамента под укладку балок перекрытия. Это поможет надежно закрепить бруски к основанию. На основу уложите гидроизоляционное полотно.

Шаг 2: Сделайте разметку для балок, согласно проекту дома. Первым нужно установить центральный брус. Он может иметь большее сечение и служить для установки вертикальных стоек под коньковый брус.

Чтобы сократить расход теплоизоляции, соотнесите размер материала с шагом брусков перекрытия заранее. Так вы минимизируете обрезки и сделаете слой изоляции цельным, а значит, более качественным.

Шаг 3: Края балок обработайте антисептиком для древесины и оберните гидроизоляционной пленкой. Можно окунуть концы балок в битумную мастику и уложить их на слой рубероида.

Шаг 4: Выкладывайте брусья на несущие перекрытия по разметкам. С обеих сторон балки закрепите усиленными стальными уголками.

Что нужно для работы с чердачным перекрытием?

После того, как несущие балки установлены, можно приступать к перекрытию чердака. Для этого следует подготовить материалы для формирования чернового настила (доски, плиты ДСП и пр.), гидро- и теплоизоляцию (мембраны, утеплитель, пена и пр.), и материалы для отделки (вагонка, гипсокартон и пр.). Вам также пригодятся стандартные столярные инструменты, рулетка, дрели, шуруповерт, электролобзик, саморезы, гвозди, скобы, уголки, металлические пластины и прочие закрепляющие элементы.

Этапы монтажа чердачного перекрытия по деревянным балкам

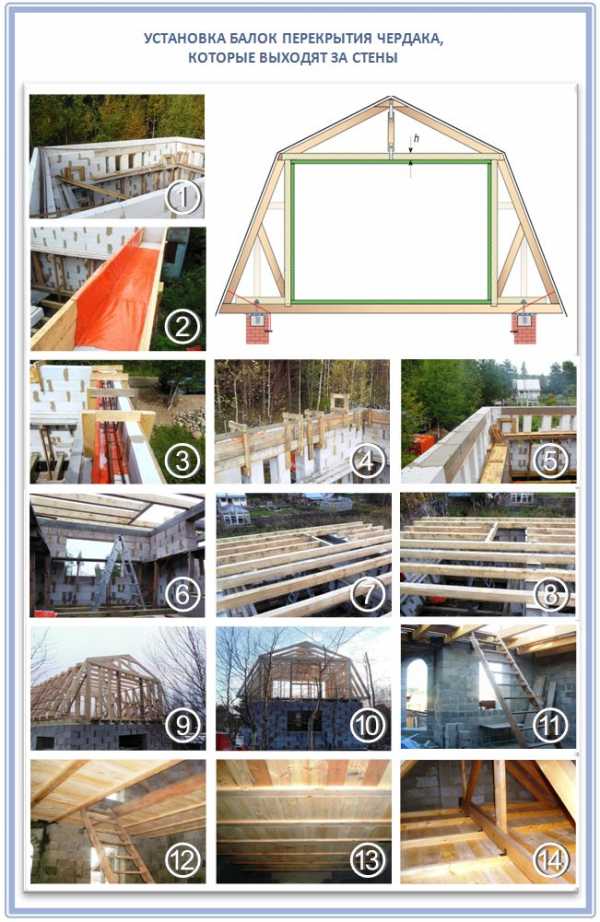

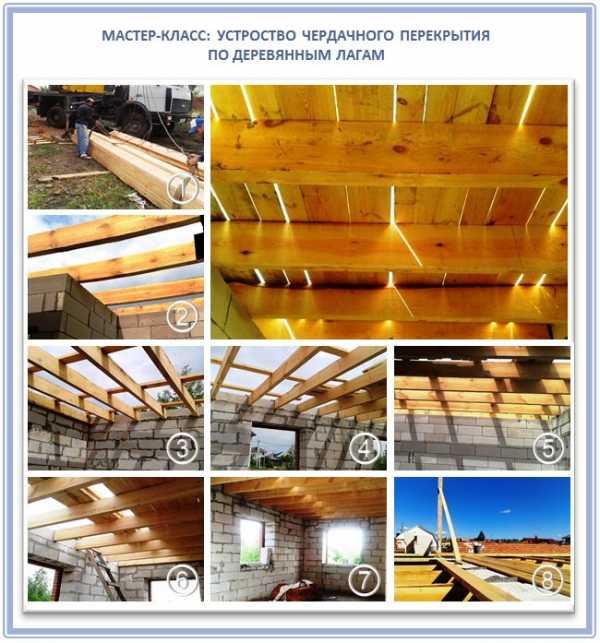

Для начала небольшие иллюстрации процесса:

I. Установка потолочной обрешетки (черновой потолок)

Первое, что необходимо создать для чердачного перекрытия по балкам – это нижняя подложка. Она и станет главной опорой для укладки изоляции и утеплителя в плоскость балок перекрытия.
Для нижнего настила подойдут листы плотной фанеры или часто уложенные необрезные доски. Материал прикладываем к потолку изнутри дома и фиксируем саморезами по дереву. Крепление должно быть надежным, поскольку даже самые легкие утеплители создают достаточно сильное давление на основу. Специалисты рекомендуют набивать на лаги обрешетку снизу, а затем, крепить потолочные листы или доски.

II. Укладка пароизоляционной пленки

Чтобы защитить слои утеплителя от конденсата и пара, поднимающего вверх из жилого помещения, сверху на балки и потолочную основу необходимо уложить качественную пароизоляционную мембрану. Нахлест частей пленки друг на друга должен быть не менее 20 см. Отметим, что есть два варианта укладки паронепроницаемой мембраны – перед монтажом основы под утеплитель снизу на балки перекрытия или сверху на балки и основу с чердачного помещения. Оба варианта используются довольно часто, и качество такой изоляции зависит от выбранного материала.

Пароизоляция выполняет и дополнительную функцию – защита потолка от строительного мусора после укладки теплоизоляции. Некоторые материалы, например, минеральная вата, могут крошиться и осыпаться с потолка нижней комнаты. Паронепроницаемая мембрана не пропустит мелкие частицы ваты или любого другого утеплителя.

III. Настил утеплителя, он же – звукоизоляция

Первым делом нужно определить вид материала и толщину его слоя для чердака. Если кровля не утеплена, то оптимальным будет толщина утеплителя перекрытия — от 20 см, что как раз совпадает с высотой балочного пространства. В условиях сурового климата (Урал, Сибирь и другие холодные регионы России) утепление можно сделать двойным или даже тройным. Для этого первый слой кладется в плоскость балок, затем на балки набивается высокая обрешетка и укладывается следующий слой теплоизоляции.

Что выбрать для утепления чердака?

Как утеплить чердачное перекрытие по деревянным балкам? Тяжелые насыпные утеплители (шлак, керамзит и пр.) не подходят для чердачного перекрытия по балкам из дерева, так как чрезмерно утяжеляют конструкцию. Приведем самые популярные варианты утепления и защиты от шума чердачного перекрытия:

  • Минеральная вата – универсальное экономное утепление и качественная изоляция от шума. Этот материал выпускается в удобных брикетах и легко укладывается в межлаговое пространство. Минвата обладает высокими экологическими характеристиками и защищает жилые помещения от грызунов.
  • Эковата – насыпной утеплитель с отличными характеристиками. Эковата обладает пожаростойкостью, низкой теплопроводностью и антимикробным действием. Наполнитель изготовлен из чистой целлюлозы, поэтому имеет 100% экологичность и гиппоаллергенность. Эковата отпускается в мешках и насыпается на произоляцию в межбалочное пространство.
  • Стекловата – самый экономный вариант из волокнистых утеплителей. Функции этого вида утеплителя аналогичны минеральной вате. Минусом этого материала является стеклянная пыль, которая может нанести вред здоровью человека.
  • Пенопласт – дешевый и простой утеплитель для чердака. Легко монтируется между балок и хорошо держит тепло. Однако технология его производства не гарантирует высокой прочности и качества этого утеплителя. Маленькая трещина в блоке приводит к потере утепляющих функций.
  • Экструдированный пенополистирол (пеноплекс) – новый качественный потомок пенопласта. Он лишен практически всех недостатков предшественника, включая горючесть и механическую неустойчивость. Работать с пеноплексом удобно и быстро, материал производится в форме пластов, которые легко ложатся между балками.

Утеплитель должен плотно прилегать к балкам и подложке, а также, плотно стыковаться между собой. Для предупреждения мостиков холода, стыки и щели можно обработать полиуретановой пеной.

IV. Гидроизоляция

На утеплитель нужно уложить качественную влагозащитную мембрану. Есть мнение, что этот пункт не обязателен, если чердак не планируется использовать, как жило помещение. Но специалисты советуют не пренебрегать защитой изоляционного материала от лишней влаги, чтобы избежать плесени, грибка и гнили на чердаке. Мембрана укладывается на слой шумо- и теплоизоляции. Нахлест краев полотна – 200 мм.

V. Настил пола

Верхняя обшивка пола – заключительный этап перекрытия чердака по деревянным балкам. В качестве материала обшивки можно выбрать доску, плиты ДСП или другое подобное напольное покрытие. Если чердак вы не планируете эксплуатировать, то на гидроизоляцию можно выложить обрешетку и не настилать пол. Важно обеспечить чердаку надлежащую вентиляцию через коньковые зазоры и окошки.

Подведем итоги. Чердачное перекрытие – спектр работ, вполне доступный даже для начинающих строителей. Следуйте нашим советам на каждом этапе работы, и у вас получится качественное перекрытие чердака своими руками.

small-roof.com

Чердачное перекрытие по деревянным балкам

Чердачное сборно-подшивное деревянное перекрытие

При устройстве чердачного перекрытия необходимо решить следующие основные задачи:

  • Обеспечить прочность и жесткость перекрытия. Перекрытие должно выдерживать расчетную нагрузку с допустимым прогибом и не быть зыбким (не колебаться при движении по перекрытию).
  • Сопротивление теплопередаче перекрытия должно быть не менее необходимого для обеспечения требований к энергосбережению в доме. Об условиях энергосбережения можно узнать из статьи «Расходы на отопление и сопротивление теплопередаче».
  • Звукоизоляция перекрытия от воздушного шума должна отвечать установленному нормативу. Что такое воздушный шум читайте в статье «Плавающий пол — звукоизоляция перекрытий».
  • Паропроницание и воздухопроницание перекрытия должно соответствовать установленным нормативам.

В домах эконом-класса наиболее популярны деревянные сборно-подшивные чердачные перекрытия по деревянным балкам. Такие перекрытия — простые в монтаже, легкие и недорогие, а недостатки перекрытий, при использовании их в качестве чердачных, менее выражены.

Перечислим недостатки деревянных перекрытий по сравнению с перекрытиями из металла и бетона:

  • Ограниченная несущая способность и длина перекрываемого пролета.
  • Склонность к зыбкости — колебаниям при движении людей, перемещении мебели.
  • Горючесть, подверженность гниению и биоразрушению.
  • Слабая звукоизоляция воздушного и ударного шума. Конструкция перекрытия может сама стать источником шума в виде скрипа.

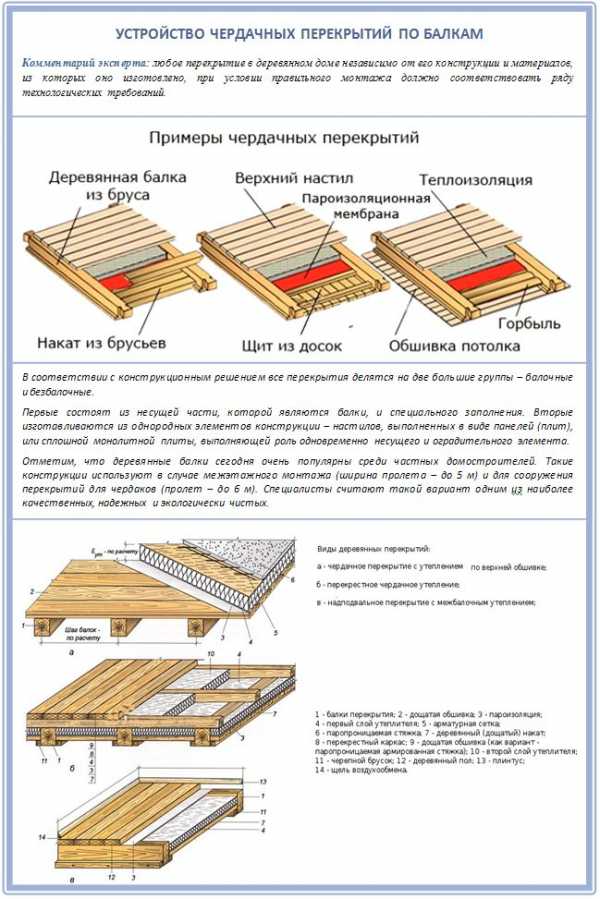

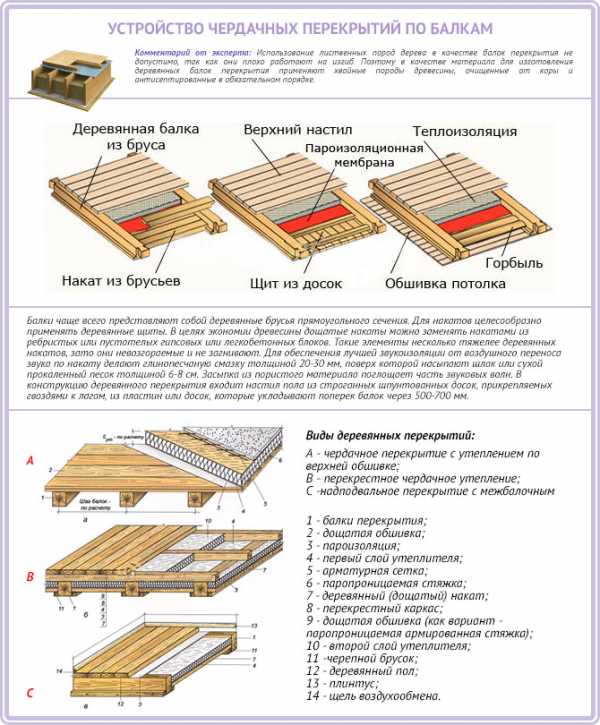

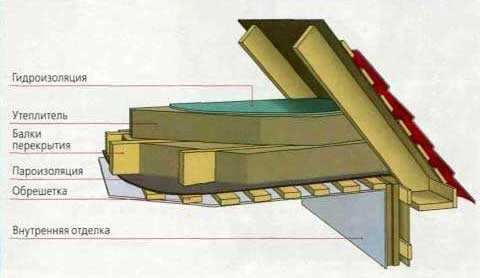

Рис.1.  Чердачное перекрытие по деревянным балкам. 1 — верхняя обшивка с ветрозащитной подложкой; 2 — балка перекрытия; 3 — теплозвукоизоляция; 4 — пароизоляция; 5 — подшивка потолка

Схема устройства деревянного перекрытия в современном исполнении приведена на рис.1.

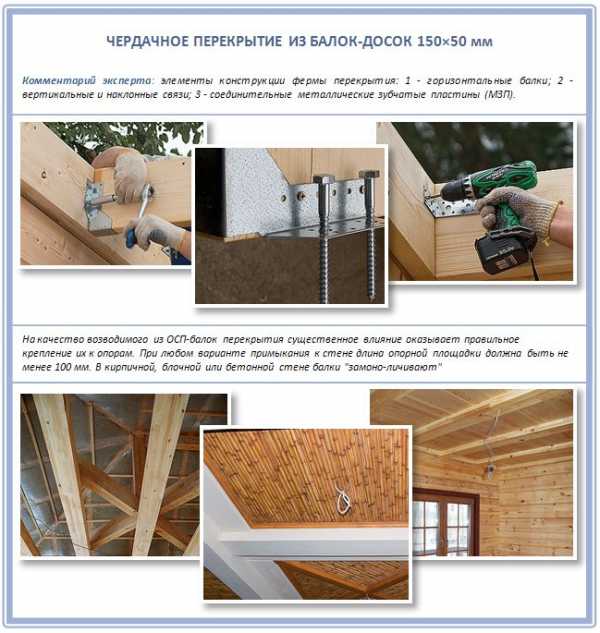

В качестве деревянных балок используют брус сечением 150-250 х 100-200

мм. или доски 100-250 х 40-80 мм.

Применение досок позволяет уменьшить объем пиломатериалов, необходимых для устройства перекрытия, при некотором снижении долговечности, огнестойкости, звукоизоляции перекрытия. В чердачном перекрытии это снижение вполне терпимо.

При использовании досок необходимо принимать меры по предотвращению скручивания балки под нагрузкой. Для этого балки с двух сторон — сверху и снизу, обшивают слоем жестких листовых или плитных материалов — фанеры, плит ДСП, ЦСП или ОСП толщиной не менее 12 мм. (при шаге балок до 600 мм).

Плиты должны монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку; Прочно соединенная с балками обшивка образует силовой каркас, что  препятствует скручиванию балки и увеличивает несущую способность перекрытия.

Листы обшивки часто бывает удобнее крепить на обрешетку (снизу) или лаги (сверху). Рейки обрешетки сечением не менее 19х89 мм. устанавливают снизу перпендикулярно балкам с шагом не более 600 мм., удобным для крепления листов обшивки.

Для подшивки по обрешетке можно использовать менее жесткие листы — ГКЛ, ГВЛ толщиной не менее 12 мм. Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки). Листы обшивки крепятся саморезами длиной на 40 мм. большей толщины листа, с шагом 200 мм.

Рис.2. Распорка между балками из досок

Если сверху поперек балок крепятся лаги, то обшивку поверх балок не делают. В случае отсутствия верхней обшивки и лаг, при высоте досок более 150 мм. устанавливают вертикальные распорки сечением не менее 100х38 мм., Рис.2.

Вертикальные связи должны располагаться в пролете балок на расстоянии не более 2100 мм от каждой опоры балки и от соседних вертикальных связей. Распорки удобно делать в местах стыка листов обшивки, если обдшивку крепят непосредственно к балкам. Распорки крепят к балкам на гвозди или специальные металлические кронштейны.

Для балок из бруса принимать меры по предотвращению скручивания не требуется.

Сечение балок и шаг расположения балок определяют расчетом. Для балок используют сухой пиломатериал влажностью не более 20%.

Рис.3 Опирание балки на
стену. 1 — балка; 2 — гидроизоляция
балки; 3 — прокладка;
4 — гидроизоляция прокладки

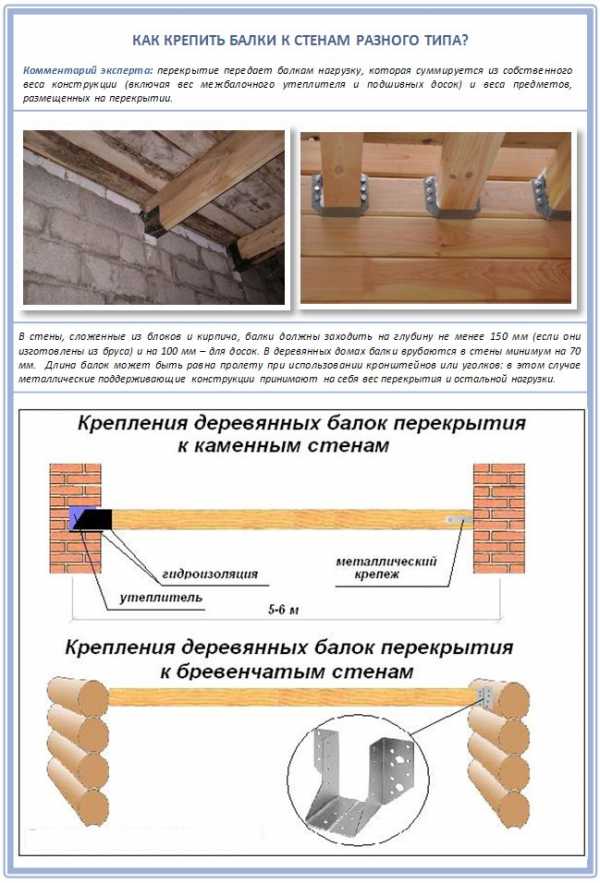

Деревянные балки из бруса опирают на стену на глубину 150-200 мм., из досок — не менее 100 мм. Концы балок, соприкасающиеся с кладкой из кирпича или блоков, необходимо пропитать антисептиком и обернуть гидроизоляционным материалом (рубероидом, гидроизолом, полиэтиленовой пленкой) на длину 250 мм, а торец балки, скошенный на 30 мм, оставить открытым, обеспечив воздушный зазор между торцом балки и стеной (рис. 3).

Для выравнивания концов балок по высоте под них подкладывают кусок доски необходимой толщины обернутый гидроизоляцией. Конец балки соединяют со стеной металлической связью. Конец связи заделывают в кладке стены, другой прибивают к балке.

Для повышения огнестойкости на перекрытие снизу монтируют листы гипсокартона ГКЛ или ГВЛ толщиной не менее 12 мм для 1-2 этажных домов, и не менее 15,9 мм. для трехэтажных, при площади этажа до 150 м2.

Для доступа на чердак в перекрытии устраивают люк размером не менее 500х700 мм.

Строительный рынок предлагает деревянные балки сборных перекрытий заводского изготовления:

  • Балки из клееного бруса
  • Балки двутавровые из плит ОСП
  • Деревометаллические балки

Конструкция перекрытий по таким балкам принципиально не отличается от конструкции перекрытий по балкам из обычных пиломатериалов. Применение  балок заводского изготовления позволяет увеличить несущую способность перекрытия и длину перекрываемого пролета. Если в этом нет необходимости, то их применение для чердачных перекрытий , как правило, экономически не оправданно.

Чердачное перекрытие по деревянным балкам может быть самостоятельным конструктивным элементом здания, а может быть частью крыши. Балки чердачного перекрытия в последнем случае являются частью несущего каркаса крыши.

Независимая конструкция чердачного перекрытия более предпочтительна в эксплуатации — проще и доступнее ремонт деталей перекрытия и крыши, лучше звукоизоляция помещений.

Совмещение перекрытия с конструкцией крыши сокращает расходы на строительство.

Теплоизоляция чердачного перекрытия по деревянным балкам

Минераловатную теплоизоляцию чердачного перекрытия укладывают в пространство между балками. Можно использовать эффективный насыпной утеплитель, например, эковату.

Утеплять керамзитом, шлаком и т.п. не следует, так как при современных нормах на теплоизоляцию  объем и вес такого утеплителя для деревянного перекрытия получается слишком большим.

Толщину утеплителя определяют расчетом. Как выбрать толщину теплоизоляции перекрытия можно узнать из статьи «Расчет теплоизоляции перекрытий».

Для защиты утеплителя от увлажнения в результате конденсации пара из внутреннего воздуха, по верху подшивки потолка укладывают пароизоляционную пленку. Пароизоляционную полиэтиленовую пленку тощиной не менее 0,15 мм. укладывают с нахлестом не менее 200 мм.

Почему в утеплителе конденсируется пар описано в статье «Точка росы, пароизоляция и вентиляционный зазор».

Звукоизоляция чердачного перекрытия

Помимо хорошей теплозащиты чердачные перекрытия должны обеспечивать достаточную звукоизоляцию помещений верхнего этажа от воздушного шума. Люди, спящие на верхнем этаже не должны просыпаться от ударов капель дождя или града по металлическому покрытию крыши. Поэтому к чердачным перекрытиям предъявляются достаточно жесткие требования к звукоизоляции.

В соответствии с действующими нормами индекс изоляции воздушного шума чердачного перекрытия Rw должен быть не менее 45 дБ. Для улучшения звукоизоляциии от воздушного шума в перекрытиях используется тот же минераловатный утеплитель, что и для теплоизоляции.

Для достижения этого показателя в сборных деревянных перекрытиях толщина минераловатной звукоизоляции должна быть не менее 250 мм. Если толщина меньше, то звукоизоляция чердачных перекрытий не будет соответствовать нормам.

Таким образом, толщина минераловатной теплозвукоизоляции выбирается исходя из двух условий: теплоизоляции и звукоизоляции. Принимается толщина большая из двух указанных.

Если высота балок меньше, чем необходимо для размещения теплозвукоизоляции, то дополнительный слой теплозвукоизоляции укладывают поверх балок. Для этого перпендикулярно балкам закрепляют лаги необходимой высоты, шириной 50 мм. с шагом 500 — 700 мм. Дополнительный слой утеплителя укладывают поверх балок между лаг.

На лаги закрепляют вразбежку ходовые мостки из досок для прохода по чердаку или сплошную обшивку из ДСП, ЦСП или ОСП — если чердак планируют посещать часто и использовать его, например, для хранения материалов.

В случае отсутствия поверх утеплителя сплошной обшивки из плит, минераловатный утеплитель сверху закрывают ветрозащитным паропроницаемым материалом. ПароПРОницаемая подложка защищает утеплитель от уноса тепла и частиц утеплителя (пыли) в результате продувания воздухом, а также от капель влаги с кровли.

Для исключения мостиков холода, слой утеплителя чердачного перекрытия должен быть замкнут с утеплителем наружных стен.

Для удаления влаги и осушения слоя утеплителя необходимо предусмотреть вентиляцию чердачного пространства через слуховые окна, карнизные, коньковые и щелевые продухи.

Необходимая интенсивность вентиляции чердачного пространства обеспечивается при суммарной площади вентиляционных отверстий, равной 1/200-1/500 площади чердачного перекрытия.

Как определить размер балок чердачного перекрытия читайте в следующей статье.

Следующая статья:

Расчет деревянной балки чердачного перекрытия.



Предыдущая статья:

Расчет толщины теплоизоляции перекрытия или покрытия мансарды.

Еще статьи на эту тему

domekonom.su

видео-инструкция по монтажу своими руками, устройство пирога, фото и цена

Все фото из статьи

Перекрытие чердака по деревянным балкам выполняют после завершения постройки всех несущих элементов здания. При этом сам процесс выглядит достаточно просто, но при попытках его реализации новички сталкиваются с определенными сложностями, вызванными необходимостью эффективно утеплить полученную конструкцию.

В нашей статье мы расскажем, на что должно опираться такое перекрытие и как его сделать максимально надежным и долговечным.

Утепление этой конструкции – сложная, но выполнимая задача

Материалы и инструменты

Работу над чердачным перекрытием стоит начинать только тогда, когда под рукой будет все необходимое. Стоит заранее закупить материалы и для несущих элементов, и для утепления, и для отделки (см.также статью «Чем и как утеплить стены в деревянном доме внутри и снаружи правильно»).

Для теплоизоляции лучше всего использовать минеральную вату

Примерную раскладку необходимых компонентов по операциям приведем в таблице:

Операция Необходимые материалы
Возведение несущей части
  • Брусья деревянные сечением не менее 150х150 мм и длиной до 6 м.
  • Пропитка влагозащитная с антисептическими и огнезащитными компонентами.
  • Крепеж металлический   — гвозди, скобы, стальные накладки.
  • Рубероид или плотный полиэтилен.
Формирование чернового настила
  • Доски необрезные толщиной 25 мм и более.
  • Плиты на древесной основе (ДСП, ОСБ, ЦПС) толщиной не менее 20 мм.
  • Брусья деревянные сечением 40х40 или 50х50 мм.
  • Гвозди или саморезы для фиксации.
Гидроизоляция и утепление
  • Полимерная пленка или влагозащитная мембрана.
  • Пергамин.
  • Фольгированный теплоизоляционный материал.
  • Плитный утеплитель – минеральная вата или экструдированный пенополистирол.
  • Саморасширяющаяся полиуретановая пена для герметизации стыков.
Отделка
  • Гипсокартон для выравнивания потолка изнутри.
  • Металлический профиль для крепления гипсокартона.
  • Доски для чердачного настила.

Обратите внимание! Цена материалов и объем закупки могут быть самыми разными, потому окончательную смету вам придется составлять самостоятельно, исходя из габаритов вашего дома и утвержденного проекта теплоизоляции перекрытия.

Что касается набора инструментов, то для работы нам будет нужно следующее:

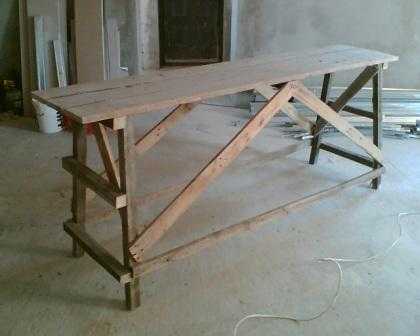

Без такой конструкции работать под потолком будет очень неудобно

  • Стремянка и подмости для выполнения операций на высоте.
  • Пилы по дереву (лучше сабельные или дисковые, поскольку с ножовкой придется работать очень долго).
  • Электролобзик для раскроя фанеры или ОСБ.
  • Шуруповерт.
  • Нож для резки утеплителя и мембран.
  • Ручной инструмент – молотки, пассатижи, стамески.
  • Измерительный инструмент – рулетки и уровни.

Также стоит помнить о спецодежде и средствах индивидуальной защиты: перчатках, респираторах, строительных очках и монтажных поясах для закрепления при выполнении работ на балках перекрытия.

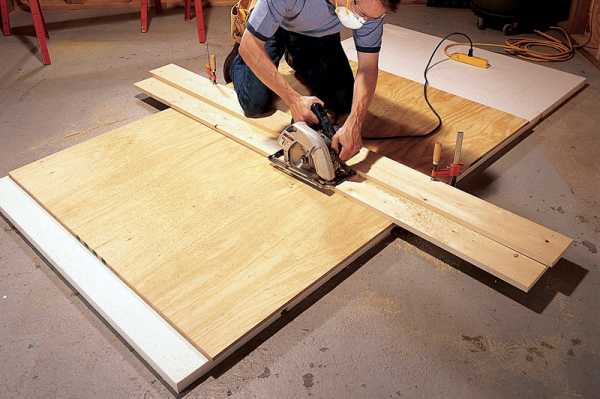

Распил фанеры

Алгоритм работ

Несущая конструкция

Самый простой вариант – обустройство перекрытия по уже установленным балкам. Однако довольно часто приходится монтировать несущие элементы своими руками.

Вот почему стоит внимательно изучить рекомендации, приведенные ниже:

  • Во-первых, балочное перекрытие необходимо укладывать только на несущие стены. При этом крайне желательно, чтобы как минимум одна из этих стен была наружной.
  • Во-вторых, максимальная ширина пролета, который будет перекрываться одной балкой без дополнительных опор, должна составлять не более 4,5 м. В противном случае нужно либо предусматривать установку опорных элементов (колонн), либо заменять деревянные балки металлическими.

Фото балочного перекрытия

Обратите внимание! Выше мы отметили, что длина заготовок под балки должна составлять около 6 м. Этот запас нам нужен для того, чтобы обустроить место крепления конструкции к несущей стене, а также  (если это предусмотрено проектом) вынос края балки за стену.

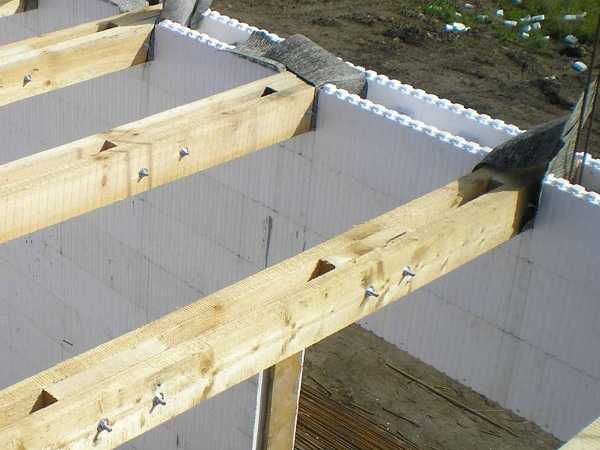

  • Деревянные брусья укладываем либо на торцы стен, либо на мауэрлат – толстый брус, уложенный по периметру здания. Для крепления используем либо длинные толстые гвозди, либо стальные шпильки с резьбой, забетонированные в кирпичную кладку.
  • Если каркас перекрытия опирается на кирпич или бетон, то под каждую балку инструкция рекомендует укладывать один-два листа рубероида для обеспечения гидроизоляции.

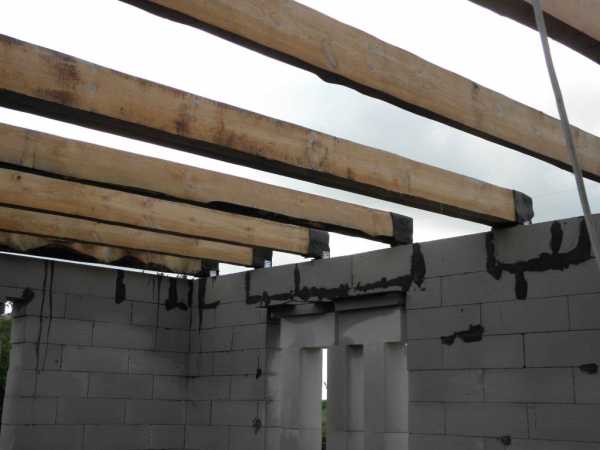

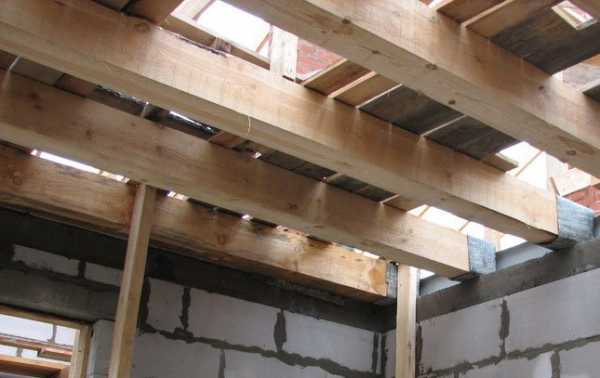

Установка брусьев в стену из пеноблоков с гидроизоляцией места контакта

  • Шаг балок выбираем в зависимости от их толщины. Специалисты советуют подбирать этот параметр таким образом, чтобы между брусьями можно было уложить одну плиту теплоизоляционного материала без сжатия и зазоров по краям.
  • После завершения укладки несущих конструкций обрабатываем все деревянные детали влагозащитным составом. Так мы защитим каркас от гниения даже в том случае, если под обшивку и утеплитель попадет влага.

Возведение каркаса

Устройство чердачного перекрытия по деревянным балкам  чаще всего предусматривает монтаж верхнего и нижнего наката (покрытия из досок или плит), между которыми размещаются гидроизоляционные и утеплительные материалы.

При этом существует несколько вариантов сборки такой конструкции, и ниже мы опишем основные схемы:

  • Для эффективной укладки теплоизолятора между балками необходимо изготовить нижний настил, закрепленный на опорах. Проще всего это сделать путем крепления к балкам листов толстой (примерно 15 мм) фанеры или ОСБ.
  • Древесные плиты подрезаем в соответствии с размерами и конфигурацией помещения, после чего приподнимаем к потолку и фиксируем к балкам с использованием саморезов по дереву. Шаг фиксации лучше всего делать небольшим, поскольку даже легкие теплоизоляционные материалы будут создавать достаточно существенную нагрузку на подшивку.

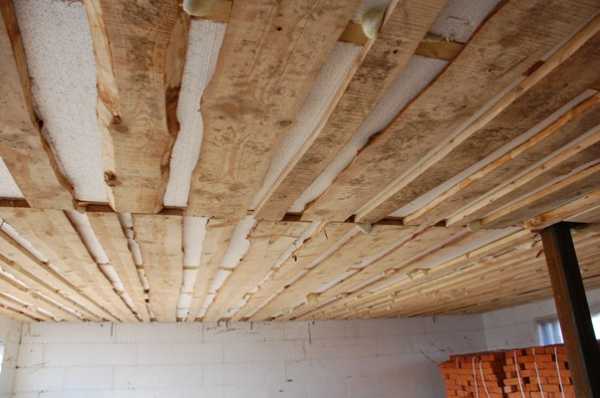

Вид нижнего наката из необрезной доски изнутри помещения

Если же мы планируем сделать максимально надежный потолок, то можно возвести более сложную конструкцию:

  • В нижней части каждой балки по всей ее длине набиваем так называемые черепные бруски сечением 40х40 или 50х50 мм.
  • На выступы, которые образованы этими брускам, сверху укладываем либо одинарный слой из досок, либо подрезанные по размеру листы фанеры/ОСБ.
  • Фиксируем накат к черепным брускам с использованием гвоздей или фосфатированных саморезов по дереву.

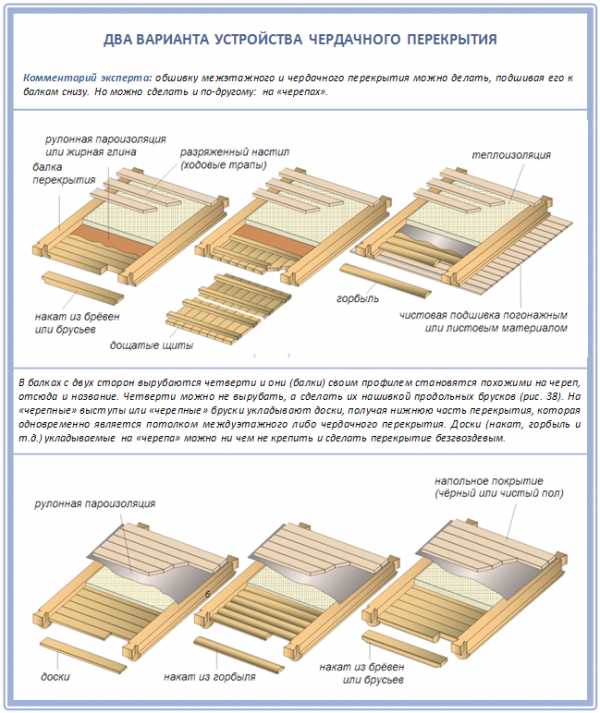

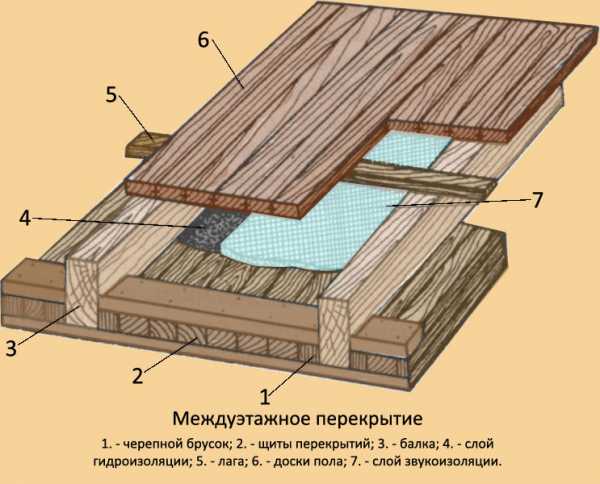

Схема перекрытия с черепными брусками и щитовым выравниванием нижней плоскости

Такая конструкция является более сложной в изготовлении, да и отделывать ее будет несколько труднее: черепные бруски формируют на потолке выступы, которые придется скрывать гипсокартонными листами или аналогичным материалом. С другой стороны, крепление нижнего наката на черепных брусках более надежно, потому, если вы планируете активно эксплуатировать чердак, то лучше выбирать  именно этот вариант.

Пароизоляция и утепление

После завершения подшивки потолка нам нужно сформировать так называемый пирог чердачного перекрытия по деревянным балкам, т.е. в правильном порядке уложить гидро- и теплоизоляционные слои.

Порядок расположения слоев материала

Начинаем работу с монтажа пароизоляционного слоя:

  • Поверх балок и наката укладываем пароизоляционную мембрану. Рулоны располагаем с нахлёстом не менее 100 мм и заходом на стену на высоту, равную толщине теплоизоляционного материала плюс 50 мм. Мембраной должны быть обернуты все балки во избежание намокания и гниения.

Совет! Чтобы не перепутать, какой стороной укладывать материал, стоит обратить внимание на условные обозначения, нанесенные на поверхность мембраны.

  • Вместо пароизоляционных мембран можно использовать более дешевые материалы, такие, как полиэтилен или пергамин. Правила их монтажа будут аналогичными.

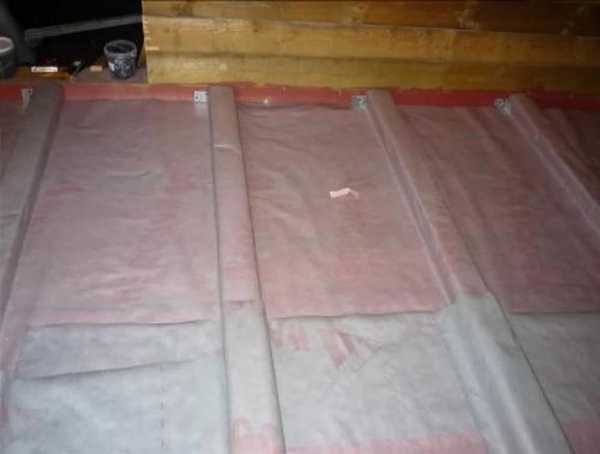

Пароизоляция по балкам и накату

  • Затем между балками укладываем плиты теплоизоляционного материала. Если мы все сделали правильно, то подрезка нам не понадобится, а значит, мы существенно сэкономим время на утеплении чердака.
  • При теплоизоляции с помощью плит пенопласта или пенополистирола возрастает риск появления сквозняков в местах примыкания панелей утеплителя к балкам. Чтобы избежать этого, герметизируем все стыки полиуретановой пеной.

Обратите внимание! Если есть возможность, то укладываем не один слой толстого материала, а два слоя более тонкого в шахматном порядке. Да, выйдет несколько дороже, но и выигрыш по энергосбережению будет существенным.

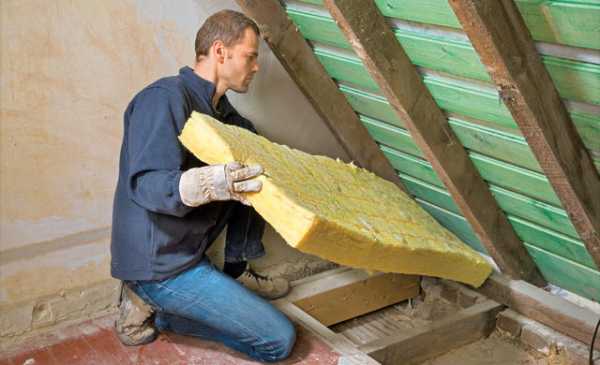

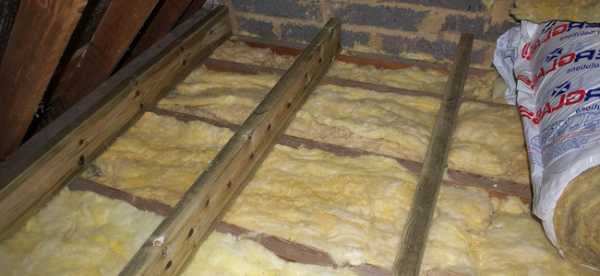

Укладка первого слоя минваты между балками

  • Далее все зависит от того, как мы планируем использовать чердак. Если внутри будет жилое помещение, то стоит защитить теплоизоляционный материал от влаги, установив гидроизоляционную паропроницаемую мембрану. Если же подкровельное пространство не будет жилым, то можно обойтись без дополнительного слоя.

Далее нам остается только закрыть утеплитель на чердачном деревянном перекрытии. Для этого либо набиваем на балки сверху дощатый пол, либо укладываем фанеру, ОСБ, ЦПС или аналогичный материал.

Обратите внимание! Зазор между утеплителем и нижней поверхностью чернового пола должен составлять не менее 15 мм. Если верхний край теплоизоляционного слоя находится вровень с балками, то на них стоит вначале набить контррейки и только затем монтировать верхний накат.

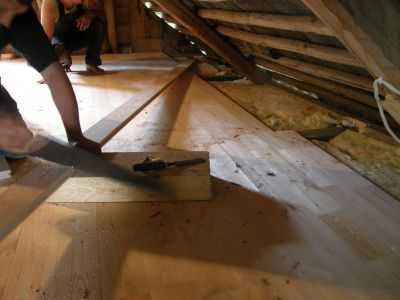

Сверху настилаем дощатый или щитовой пол

Заключение

Как видите, деревянное чердачное перекрытие представляет собой достаточно сложную конструкцию, при сооружении которой нужно учитывать и ее механические свойства, и особенности утепления.

С другой стороны, потолок с хорошей теплоизоляцией способен существенно снизить энергопотери дома, так что стоит внимательно изучить приведенные выше советы и рекомендации, изложенные в  видео в этой статье, а затем – подумать, как можно сделать перекрытие в вашем доме максимально долговечным и эффективным.

rubankom.com

Чердачное перекрытие по деревянным балкам своими руками: как сделать самостоятельно

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели. Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

  • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
  • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
  • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

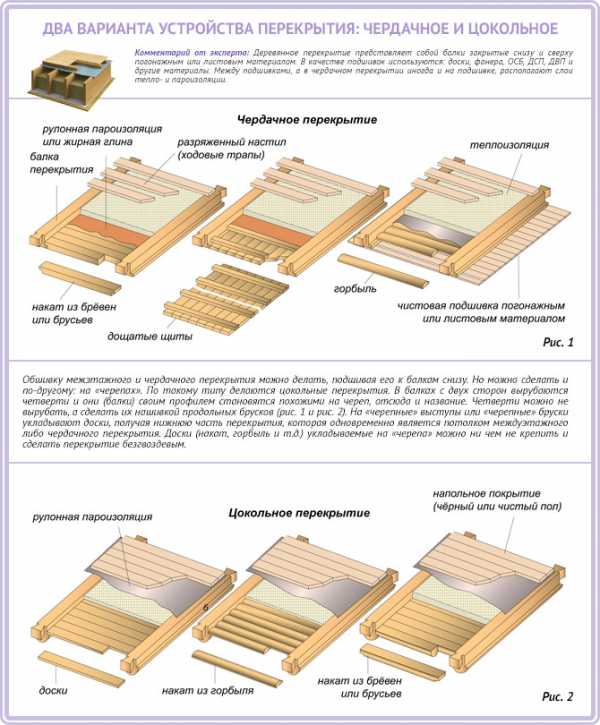

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

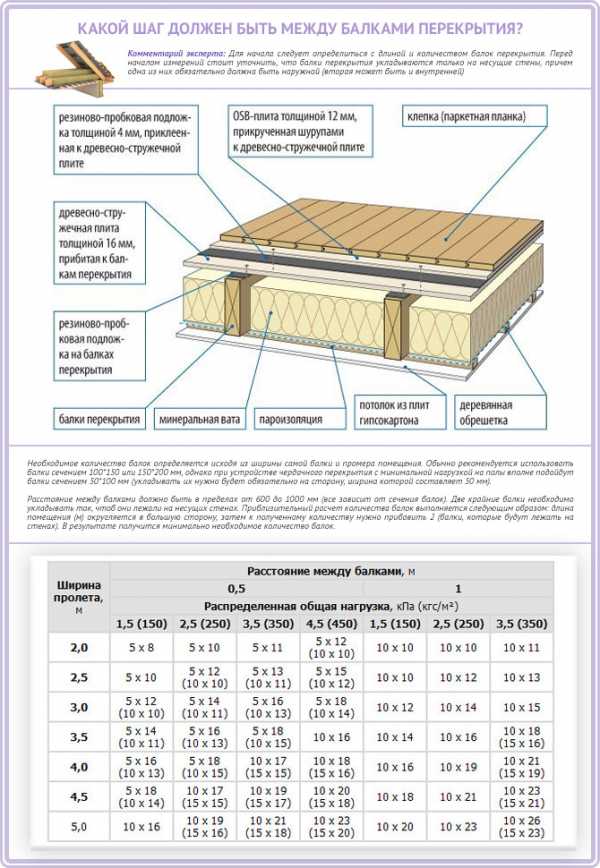

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

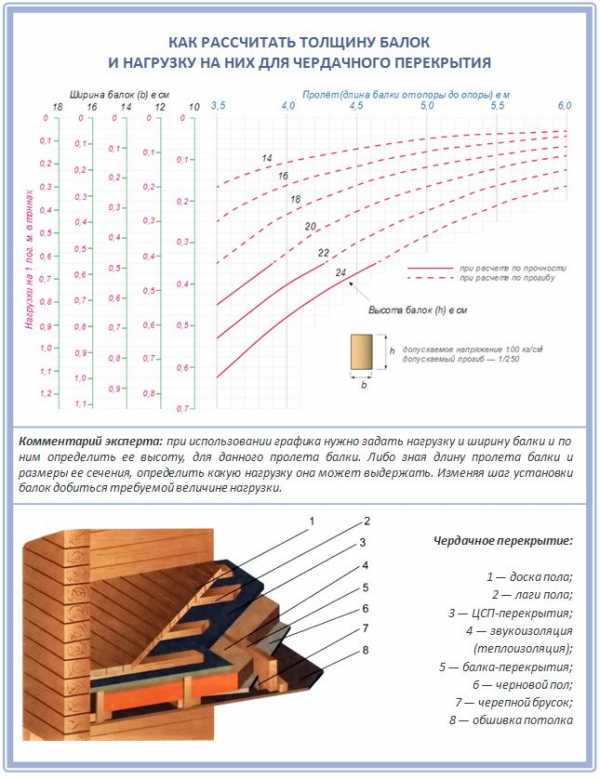

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Варианты установки балок чердака в зависимости от его типа

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

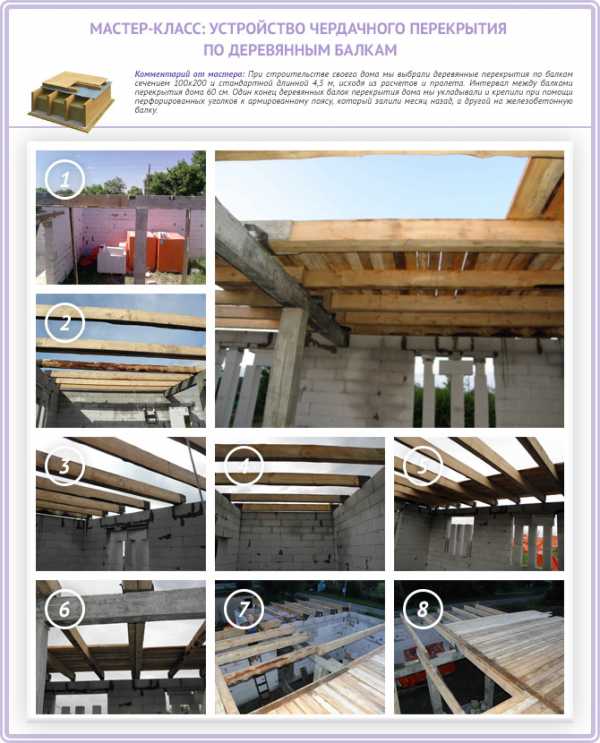

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

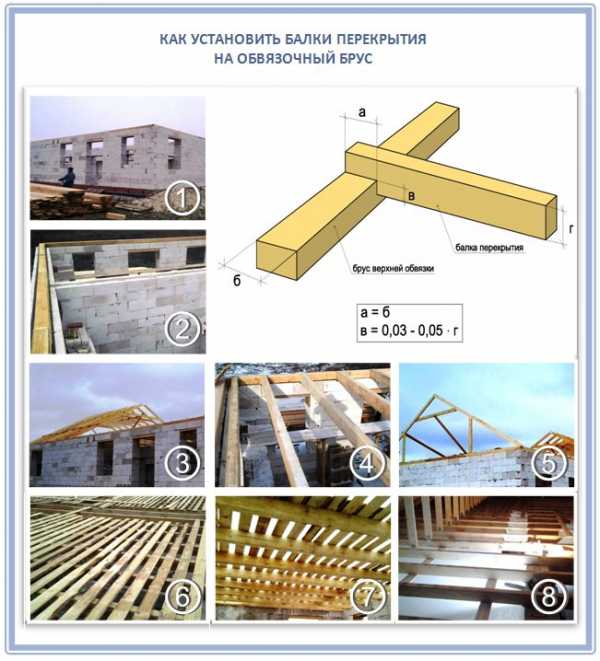

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

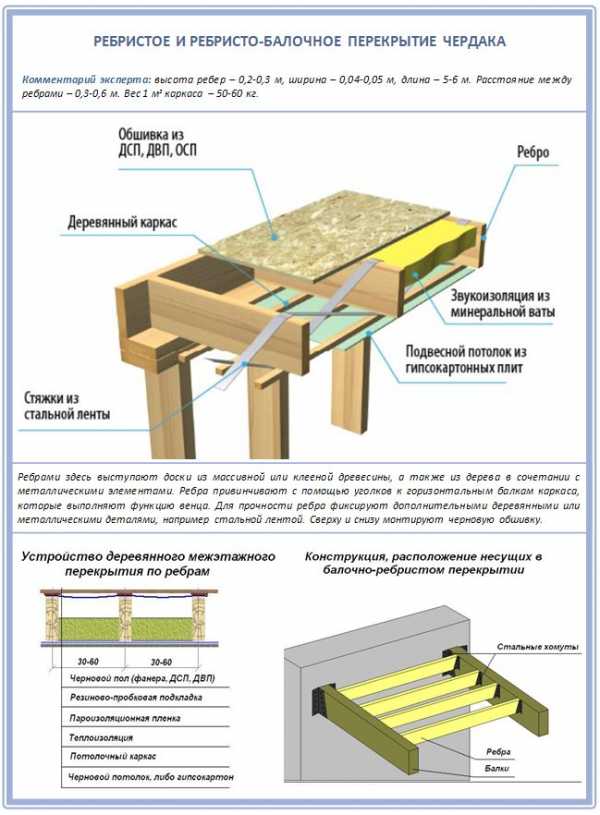

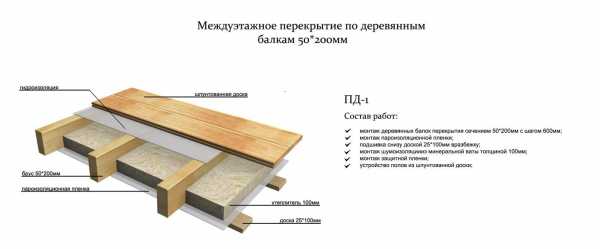

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Как врезать балки чердака в стены из разного материала?

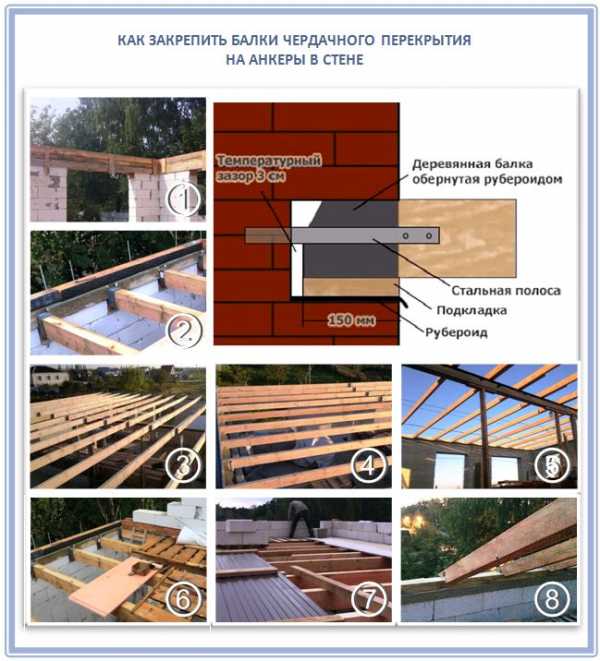

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

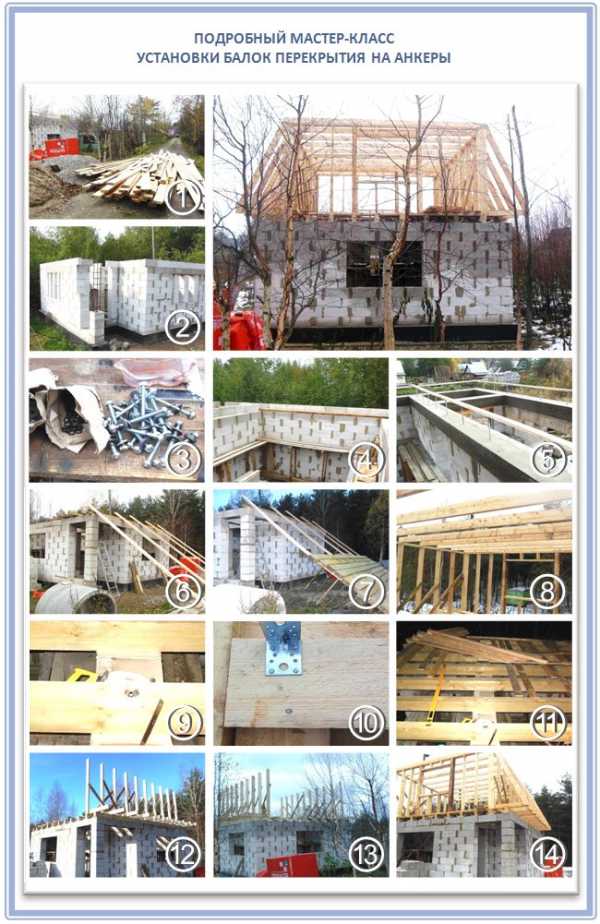

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только, если:

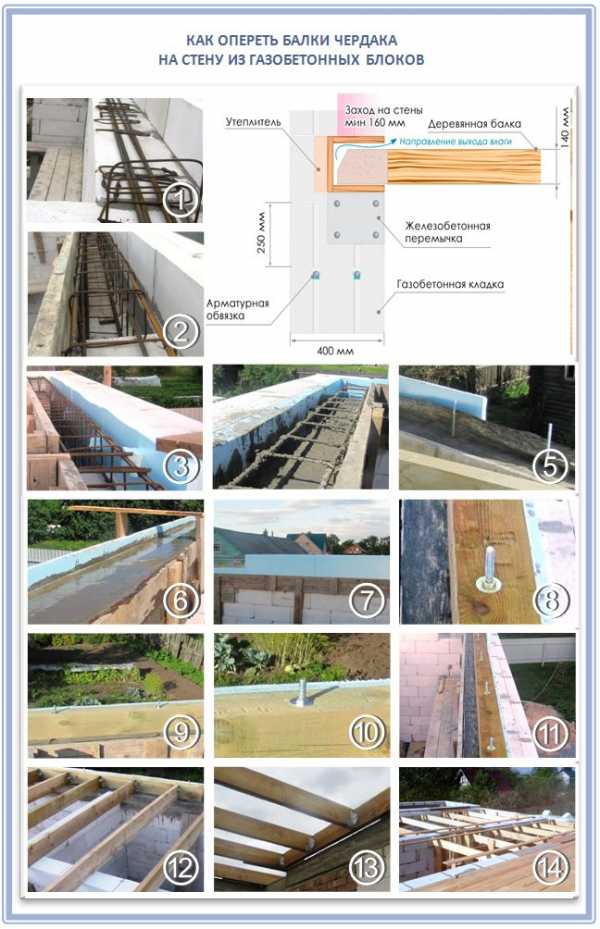

  1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
  2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

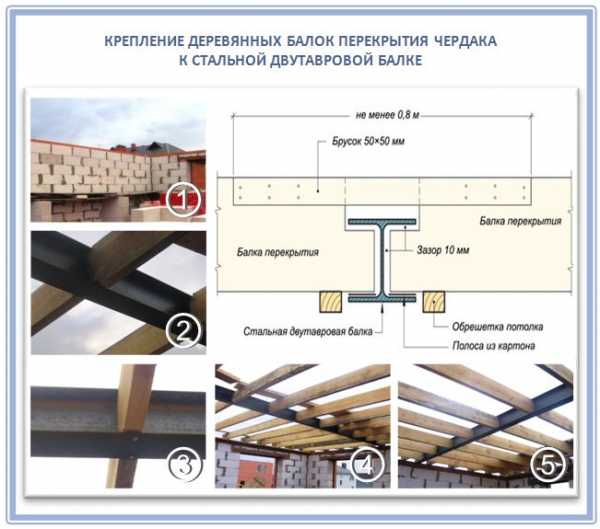

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

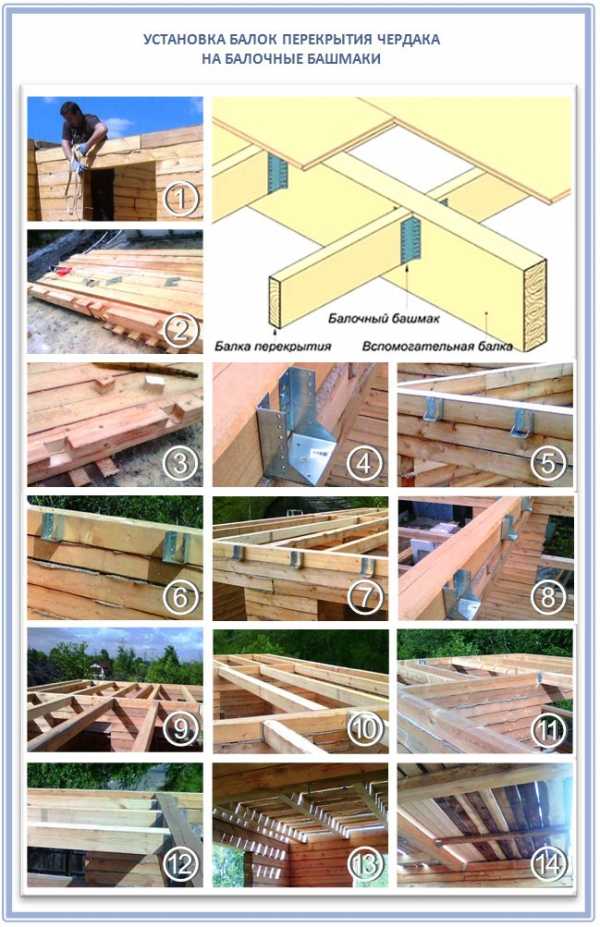

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь зависит от толщины стены:

  • Так, закрытый вариант необходим при толщине стены в два кирпича.
  • Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Многие так же не учитывают то, что в цельной древесине могут быть скрытые проблемы, которые через несколько лет могут появиться в виде пролома балки посередине. Например, такой причиной нередко становятся гниль или паразитирующие насекомые, которые на момент покупки балки не успели еще развиться. Второй момент: довольно сложно найти абсолютно безупречную длинную балку из чистой древесины, без сучков и других проблем. А сучки сами по себе плохи тем, что в этих местах древесина плохо работает на растяжение, она более плотная, и в итоге балка, с содействующим постоянным динамическим напряжением, реагирует на него неравномерно по всей своей длине.

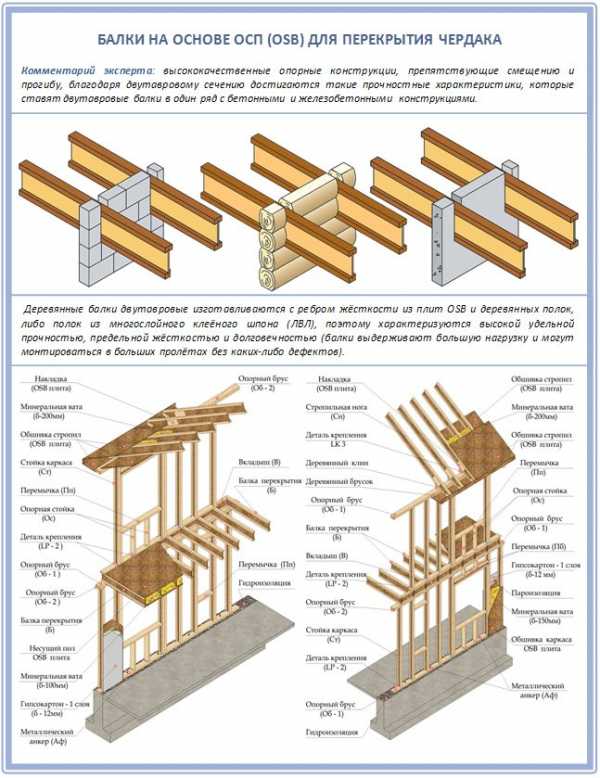

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

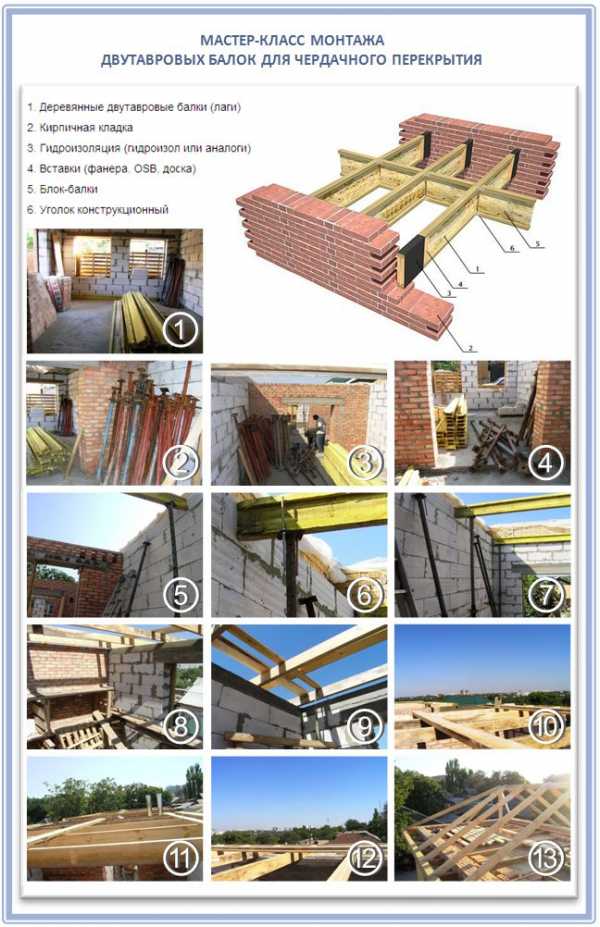

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Еще один новый вид чердачных балок — немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

vizada.ru

Чердачное перекрытие: особенности устройства

Чердачное перекрытие имеет большое значение при строительстве здания. В большинстве случаев чердачное помещение редко используется в качестве жилого пространства. Еще реже оно надлежащим образом отапливается. Чаще всего температура на чердаке мало отличается от наружной. Поэтому жилье необходимо обязательно отделить от технического помещения, именно для этой цели и служит конструкция, разделяющая эти пространства.

Предназначение чердака может быть разным, но чаще всего его используют в качестве технической зоны, где размещается громоздкое оборудование. Использование чердака для подобных нужд выдвигает определенные требования к максимально допустимому весу, действующему на конструкцию пола. Отсутствие каких бы то ни было требований к звукоизоляции устраняет необходимость в специальном покрытии для пола.

Остается только теплотехнический расчет чердачного перекрытия для того, чтобы соблюдался тепловой баланс обитаемого пространства.

Что требуется от чердака?

Соответствующими нормами регулируется разница температур между технической зоной и жилой. Согласно этим нормам такой перепад не должен превышать четырех градусов по Цельсию. Для достижения такого результата следует защитить теплоизоляционный материал от воздействий влаги и конденсата, которые проникают через щели из жилой зоны.

В более прохладном воздухе чердака пар немедленно оседает в виде росы. Чтобы избежать подобного явления, в конструкции перекрытия должна быть предусмотрена пароизоляция чердачного перекрытия и заделка отверстий. Самым простым способом станет пароизоляционная пленка, проложенная под слоем материала теплоизоляции.

Какими могут быть чердачные разделители

Если конструкция имеет балочный тип, то несущими элементами в ней являются металлические или деревянные балки, уложенные на несущие стены, либо на специально возведенные колонны. Регламентом предусмотрены такие максимальные пролеты балок:

  • Балка из дерева максимально покрывает до четырех метров расстояния между опорами;
  • Железобетонная балка — до шести метров расстояния;
  • Металлическая балка — до девяти метров.

В современном домостроительстве конструкция чердачного разделителя предусматривает использование плиты перекрытия, которая одна несет на себе всю нагрузку. Чаще всего используют железобетонные или многопустотные плиты. Такие конструкции могут быть использованы в жилищном строительстве для абсолютно различных целей:

  • Чердак;
  • Цоколь;
  • Разделение этажей по высоте.

Перекрытие гаража или любого другого подобного хозяйственного помещения по высоте такой плитой не несет для вас никаких дополнительных мероприятий по утеплению конструкции. Остальные типы сооружений требуют неукоснительного соблюдения норм и положений СНиП, которые регламентируют тип используемого для утепления материала. От того, насколько четко выполнены эти требования, будет зависеть микроклимат вашего жилья и долговечность его эксплуатации.

Виды деревянных перекрывающих конструкций

Деревянные сооружения всегда будут значительно легче железобетонных аналогов. Элементы конструкции деревянного сооружения имеют вес, позволяющий ими оперировать без использования крана, что немаловажно для дачного строительства. В традиционных кирпичных или деревянных домах балки опираются на несущие стены. В кирпичной стене делается специальное гнездо для балки.

Дальнейшая заделка этих отверстий выполняется с учетом требований по гидроизоляции. Если балки кладутся на несущие стены, то устройство чердачного перекрытия по деревянным балкам должно учитывать все варианты, по которым организовано примыкание кровли.

Конструкция крыши тоже имеет немаловажное значение, от нее зависит то, как будут строиться деревянные перекрытия при постройке при организации примыкания кровли к элементам перекрытия.

Устройство чердачного перекрытия по деревянным балкам должно предусматривать вентиляцию пространства во избежание накапливания влаги над чердачным перекрытием. Строители рекомендуют выполнение вентиляционных отверстий, площадь которых не должна быть меньше двухсотой части всей площади чердачного перекрытия. Вентиляционными отверстиями принято считать слуховые окна, коньковые вентиляционные щели и прочие подобные источники сквозняка.

Но даже при выполнении всех требований по вентиляции пространства под крышей, пароизоляция все-таки является необходимым элементом конструкции для всех вариантов.

Сегодня все чаще используют устройство чердачного перекрытия по деревянным балкам для достижения определенного этнографического стиля помещения. В подобном случае потолочное пространство не зашивается, а помещение представляет собой единое пространство до самой крыши.

Перекрытие по профнастилу

Подобная конструкция чердачного перекрытия в последнее время становится все более востребованной. Выполнение перекрытия по профильному настилу несколько сложнее, чем все прочие виды чердачных перекрытий. Впрочем, сделать его можно и самостоятельно:

  1. Учитывая, что подобная конструкция обладает достаточным весом, плиты перекрытия необходимо укреплять дополнительными опорами. Обычно для этого используются металлические столбы, опирающиеся на пол или на грунт.
  2. Принимая во внимание, что такое перекрытие объединяет деревянные и железобетонные перекрытия, то и выполняется оно с использованием методов, используемых в обоих случаях.
  3. Бетонирование перекрытий. В первую очередь изготавливается опалубка из досок, в которую заливается бетон. В основание конструкции помещается профнастил. В бетон не следует добавлять щебень — достаточно его армирования в некоторых случаях.
  4. На застывание бетона отводится, как правило, четыре дня, после чего опалубку можно снять.

Заливка перекрытия по такой схеме делает чердачное перекрытие нечувствительным к проникновению влаги. Никакое серьезное утепление подобного перекрытия не пригодится, да и эксплуатироваться оно будет гораздо дольше. Единственным большим недостатком такого перекрытия является его вес.

Каждый из приведенных типов чердачных перекрытий широко используется в строительстве. Все зависит от типа возводимого здания — будет ли это перекрытие гаража или чердака жилого дома. Каждая конструкция имеет свои преимущества и недостатки, роль которых оценивается еще на этапе проектирования.

tvoygarazh.ru

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам

При устройстве чердачного перекрытия необходимо решить следующие основные задачи:

  • Обеспечить прочность и жесткость перекрытия. Перекрытие должно выдерживать расчетную нагрузку с допустимым прогибом и не быть зыбким (не колебаться при движении по перекрытию).
  • Сопротивление теплопередаче перекрытия должно быть не менее необходимого для обеспечения требований к энергосбережению в доме. Об условиях энергосбережения можно узнать из статьи «Расходы на отопление и сопротивление теплопередаче» .
  • Звукоизоляция перекрытия от воздушного шума должна отвечать установленному нормативу. Что такое воздушный шум читайте в статье «Плавающий пол — звукоизоляция перекрытий» .
  • Паропроницание и воздухопроницание перекрытия должно соответствовать установленным нормативам.

В домах эконом-класса наиболее популярны деревянные сборно-подшивные чердачные перекрытия по деревянным балкам. Такие перекрытия — простые в монтаже, легкие и недорогие, а недостатки перекрытий, при использовании их в качестве чердачных, менее выражены.

Перечислим недостатки деревянных перекрытий по сравнению с перекрытиями из металла и бетона:

  • Ограниченная несущая способность и длина перекрываемого пролета.
  • Склонность к зыбкости — колебаниям при движении людей, перемещении мебели.
  • Горючесть, подверженность гниению и биоразрушению.
  • Слабая звукоизоляция воздушного и ударного шума. Конструкция перекрытия может сама стать источником шума в виде скрипа.

Рис.1. Чердачное перекрытие по деревянным балкам. 1 — верхняя обшивка с ветрозащитной подложкой; 2 — балка перекрытия; 3 — теплозвукоизоляция; 4 — пароизоляция; 5 — подшивка потолка

Схема устройства деревянного перекрытия в современном исполнении приведена на рис.1.

В качестве деревянных балок используют брус сечением 150-250х100-200мм. или доски 100-250х40-80мм.

Применение досок позволяет уменьшить объем пиломатериалов, необходимых для устройства перекрытия, при некотором снижении долговечности, огнестойкости, звукоизоляции перекрытия. В чердачном перекрытии это снижение вполне терпимо.

При использовании досок необходимо принимать меры по предотвращению скручивания балки под нагрузкой. Для этого балки с двух сторон — сверху и снизу, обшивают слоем жестких листовых или плитных материалов — фанеры, плит ДСП, ЦСП или ОСП толщиной не менее 12мм. (при шаге балок до 600мм).

Плиты должны монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку; Прочно соединенная с балками обшивка образует силовой каркас, что препятствует скручиванию балки и увеличивает несущую способность перекрытия.

Листы обшивки часто бывает удобнее крепить на обрешетку (снизу) или лаги (сверху). Рейки обрешетки сечением не менее 19х89 устанавливают снизу перпендикулярно балкам с шагом не более 600мм. удобным для крепления листов обшивки.

Для подшивки по обрешетке можно использовать менее жесткие листы — ГКЛ, ГВЛ толщиной не менее 12 мм. Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки). Листы обшивки крепятся саморезами длиной на 40 мм большей толщины листа, с шагом 200мм.

Рис.2. Распорка между балками из досок

Если сверху поперек балок крепятся лаги, то обшивку поверх балок не делают. В случае отсутствия верхней обшивки и лаг, при высоте досок более 150мм. устанавливают вертикальные распорки сечением не менее 100х38 мм. Рис.2.

Вертикальные связи должны располагаться в пролете балок на расстоянии не более 2100 мм от каждой опоры балки и от соседних вертикальных связей. Распорки удобно делать в местах стыка листов обшивки, если обдшивку крепят непосредственно к балкам. Распорки крепят к балкам на гвозди или специальные металлические кронштейны.

Для балок из бруса принимать меры по предотвращению скручивания не требуется.

Сечение балок и шаг расположения балок определяют расчетом. Для балок используют сухой пиломатериал влажностью не более 20%.

Рис.3 Опирание балки на
стену. 1 — балка; 2 — гидроизоляция
балки; 3 — прокладка;
4 — гидроизоляция прокладки

Деревянные балки из бруса опирают на стену на глубину 150-200 мм. из досок — не менее 100 мм. Концы балок, соприкасающиеся с кладкой из кирпича или блоков, необходимо пропитать антисептиком и обернуть гидроизоляционным материалом (рубероидом, гидроизолом, полиэтиленовой пленкой) на длину 250 мм, а торец балки, скошенный на 30 мм, оставить открытым, обеспечив воздушный зазор между торцом балки и стеной (рис. 3).

Для выравнивания концов балок по высоте под них подкладывают кусок доски необходимой толщины обернутый гидроизоляцией. Конец балки соединяют со стеной металлической связью. Конец связи заделывают в кладке стены, другой прибивают к балке.

Для повышения огнестойкости на перекрытие снизу монтируют листы гипсокартона ГКЛ или ГВЛ толщиной не менее 12мм для 1-2 этажных домов, и не менее 15,9мм. для трехэтажных, при площади этажа до 150м.кв.

Для доступа на чердак в перекрытии устраивают люк размером не менее 500х700мм.

Строительный рынок предлагает деревянные балки сборных перекрытий заводского изготовления:

  • Балки из клееного бруса
  • Балки двутавровые из плит ОСП
  • Деревометаллические балки

Конструкция перекрытий по таким балкам принципиально не отличается от конструкции перекрытий по балкам из обычных пиломатериалов. Применение балок заводского изготовления позволяет увеличить несущую способность перекрытия и длину перекрываемого пролета. Если в этом нет необходимости, то их применение для чердачных перекрытий. как правило, экономически не оправданно.

Чердачное перекрытие по деревянным балкам может быть самостоятельным конструктивным элементом здания, а может быть частью крыши. Балки чердачного перекрытия в последнем случае являются частью несущего каркаса крыши.

Независимая конструкция чердачного перекрытия более предпочтительна в эксплуатации — проще и доступнее ремонт деталей перекрытия и крыши, лучше звукоизоляция помещений.

Совмещение перекрытия с конструкцией крыши сокращает расходы на строительство.

Теплоизоляция чердачного перекрытия по деревянным балкам

Минераловатную теплоизоляцию чердачного перекрытия укладывают в пространство между балками. Можно использовать эффективный насыпной утеплитель, например, эковату.

Утеплять керамзитом, шлаком и т.п. не следует, так как при современных нормах на теплоизоляцию объем и вес такого утеплителя для деревянного перекрытия получается слишком большим.

Толщину утеплителя определяют расчетом. Как выбрать толщину теплоизоляции перекрытия можно узнать из статьи «Расчет теплоизоляции перекрытий» .

Для защиты утеплителя от увлажнения в результате конденсации пара из внутреннего воздуха, по верху подшивки потолка укладывают пароизоляционную пленку. Пароизоляционную полиэтиленовую пленку тощиной не менее 0,15мм. укладывают с нахлестом не менее 200мм.

Звукоизоляция чердачного перекрытия

Помимо хорошей теплозащиты чердачные перекрытия должны обеспечивать достаточную звукоизоляцию помещений верхнего этажа от воздушного шума. Люди, спящие на верхнем этаже не должны просыпаться от ударов капель дождя или града по металлическому покрытию крыши. Поэтому к чердачным перекрытиям предъявляются достаточно жесткие требования к звукоизоляции.

В соответствии с действующими нормами индекс изоляции воздушного шума чердачного перекрытия Rw должен быть не менее 45 дБ. Для улучшения звукоизоляциии от воздушного шума в перекрытиях используется тот же минераловатный утеплитель, что и для теплоизоляции.

Для достижения этого показателя в сборных деревянных перекрытиях толщина минераловатной звукоизоляции должна быть не менее 250 мм. Если толщина меньше, то звукоизоляция чердачных перекрытий не будет соответствовать нормам.

Таким образом, толщина минераловатной теплозвукоизоляции выбирается исходя из двух условий: теплоизоляции и звукоизоляции. Принимается толщина большая из двух указанных.

Если высота балок меньше, чем необходимо для размещения теплозвукоизоляции, то дополнительный слой теплозвукоизоляции укладывают поверх балок. Для этого перпендикулярно балкам закрепляют лаги необходимой высоты, шириной 50мм. с шагом 500 — 700 мм. Дополнительный слой утеплителя укладывают поверх балок между лаг.

На лаги закрепляют вразбежку ходовые мостки из досок для прохода по чердаку или сплошную обшивку из ДСП, ЦСП или ОСП — если чердак планируют посещать часто и использовать его, например, для хранения материалов.

В случае отсутствия поверх утеплителя сплошной обшивки из плит, минераловатный утеплитель сверху закрывают ветрозащитным паропроницаемым материалом. ПароПРОницаемая подложка защищает утеплитель от уноса тепла и частиц утеплителя (пыли) в результате продувания воздухом, а также от капель влаги с кровли.

Для исключения мостиков холода, слой утеплителя чердачного перекрытия должен быть замкнут с утеплителем наружных стен.

Для удаления влаги и осушения слоя утеплителя необходимо предусмотреть вентиляцию чердачного пространства через слуховые окна, карнизные, коньковые и щелевые продухи.

Необходимая интенсивность вентиляции чердачного пространства обеспечивается при суммарной площади вентиляционных отверстий, равной 1/200-1/500 площади чердачного перекрытия.

Как определить размер балок чердачного перекрытия читайте в следующей статье.

http://domekonom.su

legkoe-delo.ru

Как сделать чердачное перекрытие из деревянных балок

Чердачное перекрытие является важным элементом всей домовой конструкции, к которому предъявляется ряд существенных требований, обусловливающих надежность дома в целом. В данной статье мы постараемся осветить основные нюансы его выбора и обустройства.

Чердачное перекрытие и выбор материала для его изготовления


Чердачное перекрытие  образовано горизонтальными силовыми конструкциями, в основе которых лежат балки, отделяющие жилые помещения от чердачного и воспринимающие всю совокупность нагрузок из подкрышного пространства. Основное требование, предъявляемое к перекрытию, – это наличие достаточной жесткости и прочности.

Выбор материала для обустройства чердачного перекрытия в частных домах в основном определяется экономическими факторами: его стоимость составляет около пятой части от стоимости всей сметы на строительные материалы и четверти от стоимости всех производимых работ. Эти соображения зачастую склоняют будущих домовладельцев, возводящих даже кирпичные дома, к использованию деревянных балок. Их дополнительный плюс состоит в том, что балки, обладающие убедительными прочностными характеристиками, не требуют использования во время строительства ни тяжелой грузоподъемной техники, ни бетононасосов.

Конструкции перекрытий


Чердачные перекрытия с использованием деревянных балок могут исполняться в различных вариантах. Причем каждый из них имеет свое предназначение, свои достоинства, тесно сопряженные с недостатками:

  • эконом-настил, отличающийся быстротой укладки и рассчитываемый, исходя из величины предстоящей нагрузки;
  • готовые фермы, применяемые при обустройстве жилых мансард;
  • балочно-ребристое перекрытие, отлично подходящее в области частного домостроения и отличающееся быстротой и простой возведения.

На последней разновидности чердачного перекрытия остановимся более детально.

Классическая ребристая конструкция широко используется за рубежом. Ее ребра, т.е. древесные балки длиной около 5 м при высоте 20-28 см и толщине 45 см, укладываются с шагом в 30-60 см и накрываются обшивкой из листов ДСП или ДВП. Для подшивки снизу используется гипсокартон. Уложенная между ребрами минеральная вата обеспечивает огнеупорность и шумоизоляцию для всего перекрытия.

Ребристое перекрытие, обладающее довольно невысокой несущей способностью, дешевле балочного, и его можно смело использовать, если в чердачном помещении не оборудуется жилая мансарда.

Для российских домов характерно использование чердачного помещения в качестве хозяйственного, а иногда и в качестве жилого, что требует достаточной жесткости чердачной конструкции. Именно эта российская особенность и обусловила использование балок в составе перекрытий, которые стали называться балочно-ребристыми.

код рекламного блока

Принимая концепцию балочно-ребристого перекрытия, на его черновом полу в чердачном помещении можно настлать чистовой пол. Снизу перекрытия можно смонтировать подвесной потолок.

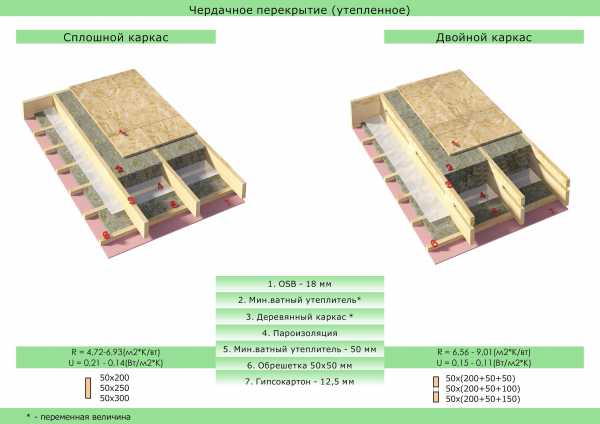

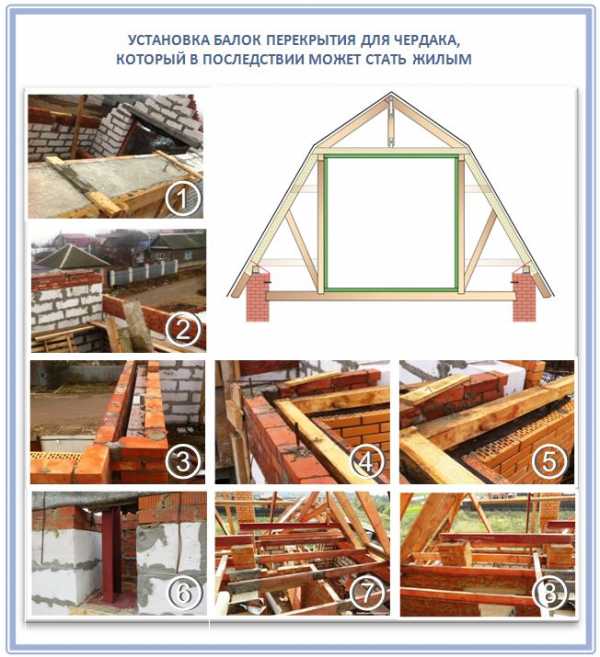

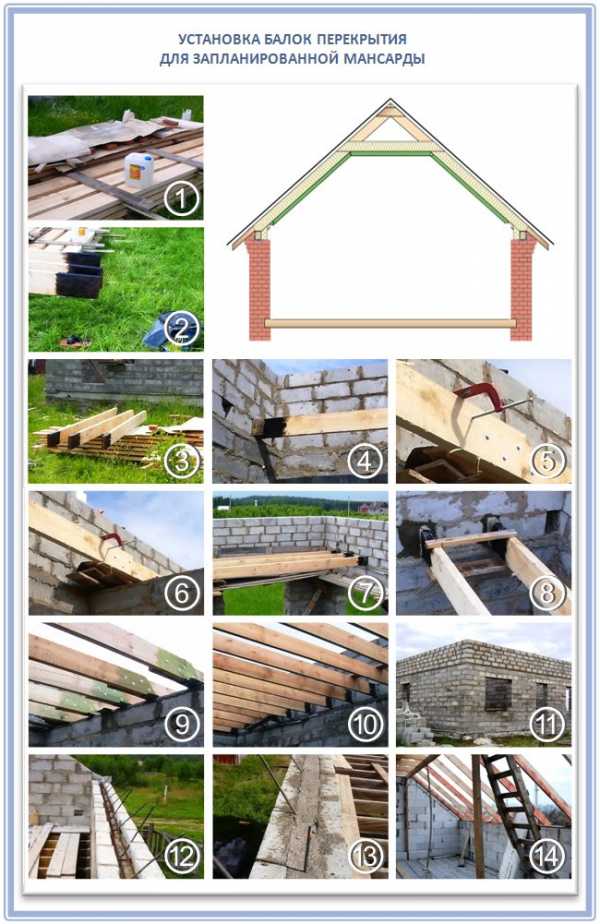

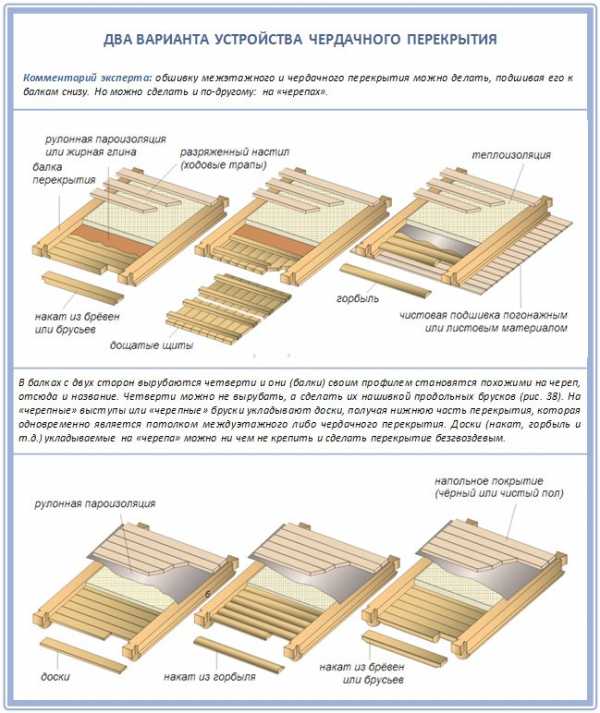

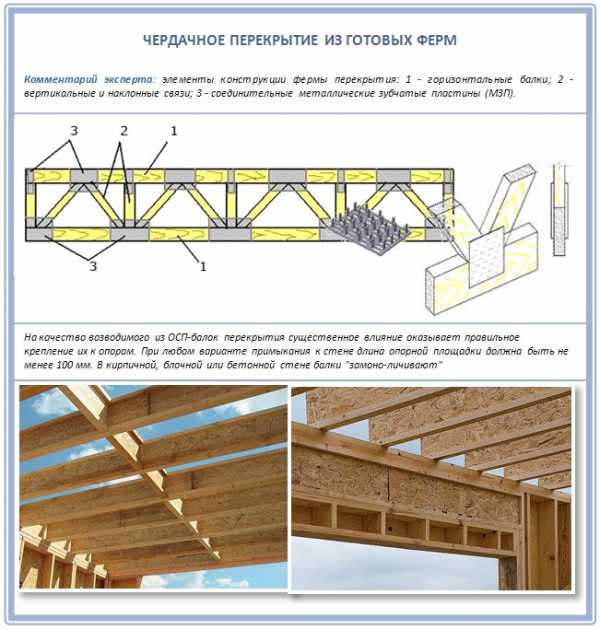

На представленных ниже схемах можно увидеть другие варианты обустройства чердачных перекрытий.



Таким образом, чердачное перекрытие может обустраиваться с использованием различных вариантов, что определяется потребностями и возможностями домовладельца.

Пожалуйста, оставьте ваш комментарий, если статья заинтересовала вас или если у вас имеются какие-либо вопросы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0код рекламного блока

www.allremont59.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
