Чердачный люк своими руками – Люк на чердак своими руками: инструкция как сделать

Содержание

технология монтажа детали интерьера, чердак своими руками

Владельцы частных домов, как правило, если позволяет конструкция крыши, имеют в своём домостроении чердачный люк. Это довольно популярное место для хранения различных вещей. Вход в чердачное помещение может располагаться как с улицы, так и из самого помещения. Иногда бывает так, что люк на чердак отсутствует и его необходимо изготовить своими руками.

Выбор места под вход на чердак

Место под лаз не должно располагаться не в жилой комнате. Идеальными вариантами для такого помещения могут служить коридор или кладовая. Вход на чердак должен быть сконструирован максимально практично и удобно, не представляя опасности для жизни человека. Так, существует множество вариантов лестниц, которые предполагают комфортный подъем на верхние этажи помещения.

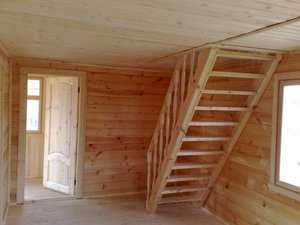

Иногда лестница на чердачное помещение изготавливается стационарно, в таком случае нужно проследить, чтобы она

не создавала неудобств, однако всё же чаще используется лаз с приставной или выдвижной лестницей. Особую популярность завоевали складные лестницы-конструкторы, которые раскладываются исключительно при открытии входа.

Перед изготовлением лаза нужно определиться с дизайном, он должен соответствовать дизайну того помещения, где будет расположен. Крышка должна хорошо и свободно открываться. Нужно обратить внимание, что, возможно, вход потребует утепления.

При установке лаза недопустимо удалять часть несущей конструкции, это приводит к уменьшению прочности всего потолочного перекрытия.

Требования к конструкции люка

Перед тем как сделать люк на чердак своими руками, важно запомнить несколько ключевых правил:

  • Конструкция должна быть прочной и надёжной.
  • Монтаж должен быть удобным.
  • Конструкция должна быть безопасной.
  • Конструкция должна предусматривать возможность утепления.
  • Перед началом работ нужно определиться с типом люка и его дизайном.

Также нужно помнить, что доступ к люку должен быть довольно свободным. Нужно учесть

безопасность самих работ и окончательного результата. Для обеспечения безопасности и надёжности лучше всего перед началом работ составить чертёж конструкции. Необходимо также предусмотреть укрепления проёма. Для этого используются доски, а если потолочное перекрытие бетонное, то и металлические уголки. Если конструкция подразумевает выдвижную лестницу, то свободное место под ней обязательно должно быть.

Разновидности изделий и их дизайн

Конструктивно люки могут быть нескольких видов. Это связано с местом расположения и особенностью конструкции.

Виды чердачных люков:

  1. Горизонтальный.
  2. Вертикальный.
  3. Углового типа.

Кроме этого, люки различают ещё и по другим параметрам:

  • Потайные конструкции;
  • Конструкции со складной лестницей.

Различают такие конструкции и по их диаметру. Стандартным размером считает 120 на 60 см. Впрочем, размеры бывают совершенно разными, всё зависит от конкретных условий и возможностей владельцев. Важную роль играет и дизайн самого помещения. Например, многие делают вход в чердачное помещение

настоящей изюминкой в доме. В таком случае вход наверх оформляется максимально креативно, а размеры прохода могут варьироваться в зависимости от пожелания жильцов.

Сегодня большое распространение получили люки заводского производства. Их дизайнов великое множество. Достаточно зайти в любой строительный гипермаркет и там можно найти не один десяток вариантов. Наибольшей популярностью пользуются конструкции с выдвижными лестницами. Вариации здесь имеются на любой вкус — металлические, деревянные, пластиковые, комбинированные. Длина этих лестниц, как правило, регулируемая, однако, чаще всего варьируется от двух метров до двух с половиной. Дизайн лестницы можно выбрать из готовых вариантов, а также возможно изготовление по индивидуальному заказу.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие. Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

  1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
  2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
  3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
  4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
  5. Готовый люк крепится к проёму с помощью петель.
  6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
  7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы. Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей.

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

Техника безопасности

Изготовить и установить люк на чердак своими руками вполне возможно. По времени эта работа может занять пару дней, в зависимости от опыта строителя и наличия необходимых инструментов и материалов.

Техника безопасности при создании чердачного лаза своими руками крайне важна. Необходимо убедиться, что в месте работ не проходит электропроводка. Производя работы болгаркой и перфоратором, обязательно нужно использовать защитные очки. Работы будут производиться на определённой высоте, поэтому необходима надёжная лестница или устойчивая стремянка. Соблюдая эти простые правила можно быстро и безопасно дополнить свой дом новым помещением.

Чердачный люк хоть и используется нечасто, но является заметной частью интерьера. Поэтому приложив определённые старания, можно не только расширить квадратаж своего жилища, но и добавить в него изюминку.

planken.guru

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

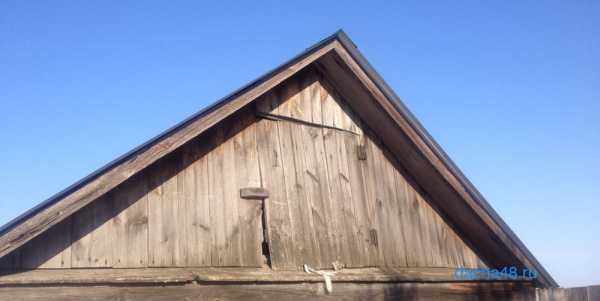

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

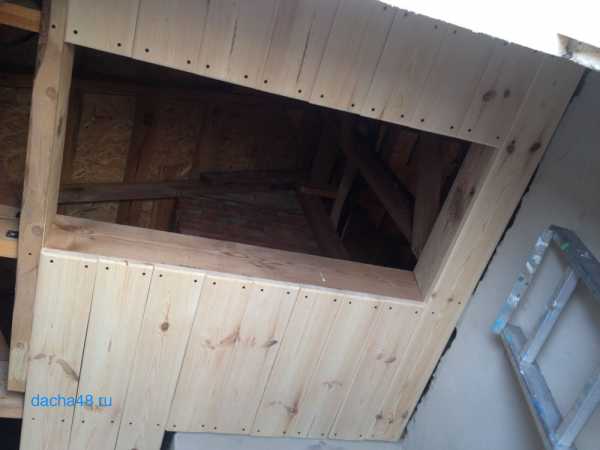

Как сделать люк на чердак

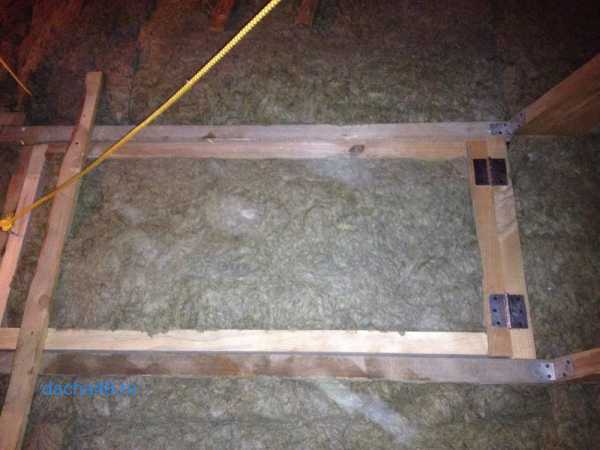

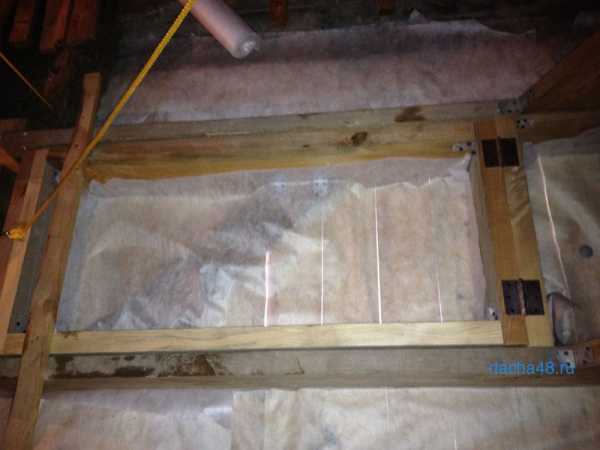

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

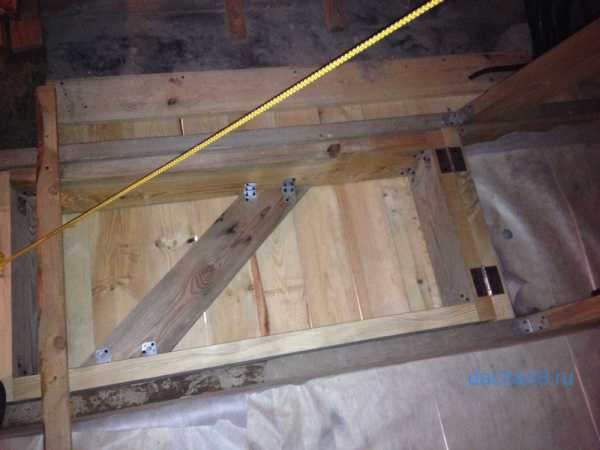

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

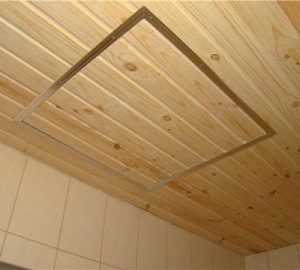

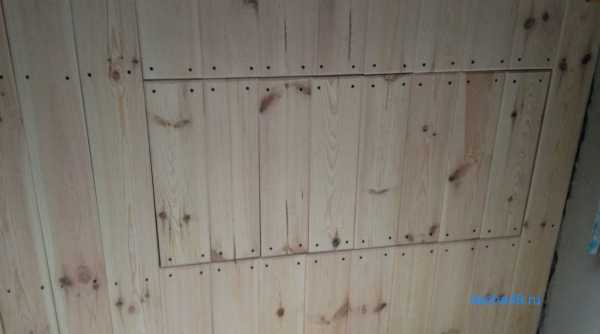

Вот так люк выглядит снизу

Система открытия потолочного люка

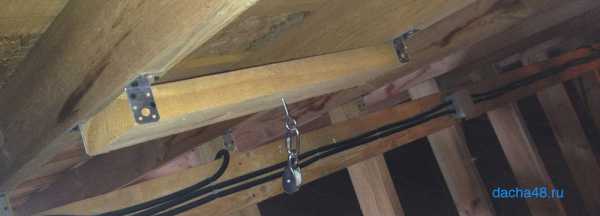

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

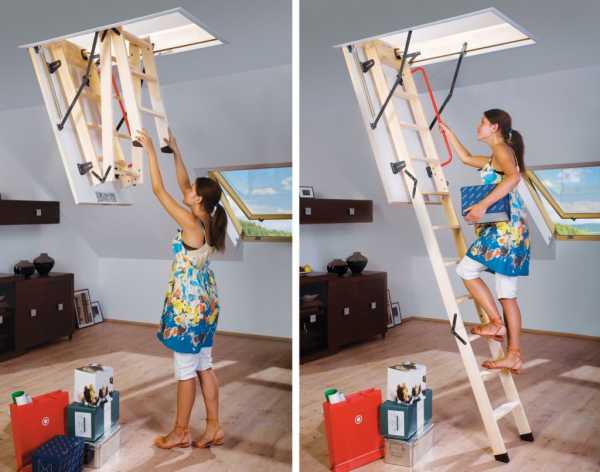

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

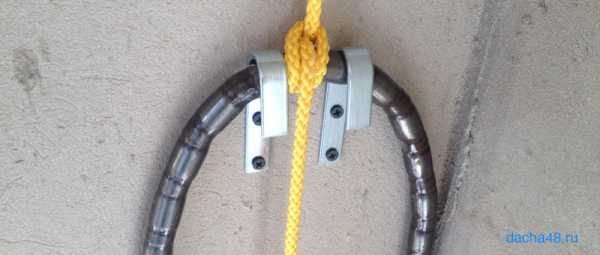

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.



dacha48.ru

Чердачные лестницы с люком своими руками: подробная инструкция

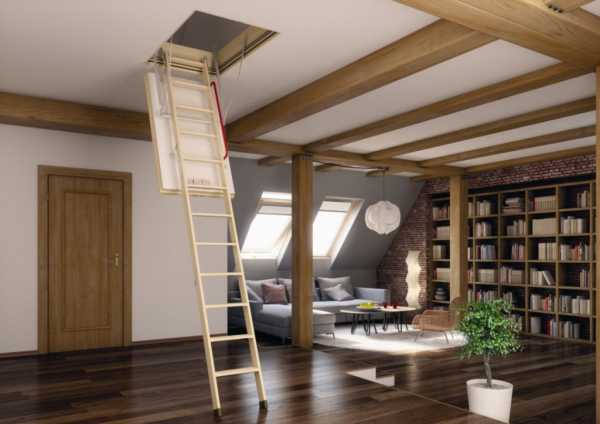

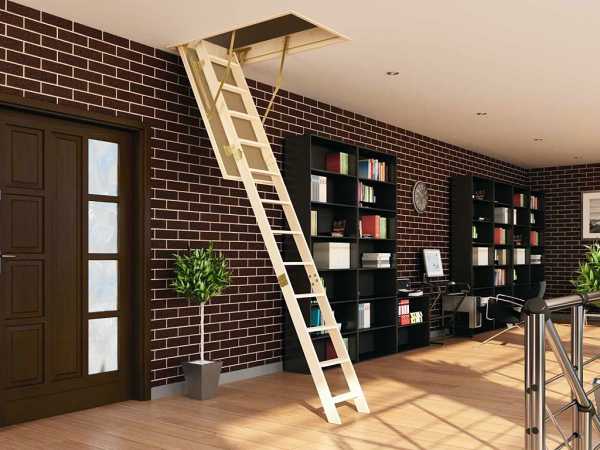

Стильное вариант чердачной лестницы для Вашего дома.

Изготовление прочной чердачной лестницы своими руками в домашних условиях

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать чердачную лестницу с люком на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Красиво сочетается с деревянным интерьером квартиры.



Разновидности чердачных, а также мансардных лестниц

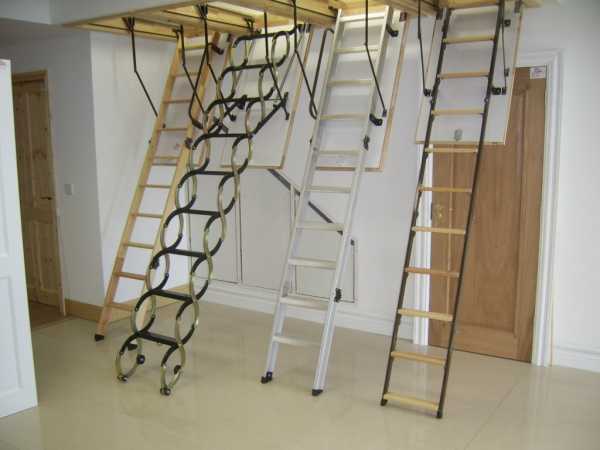

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

  1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.

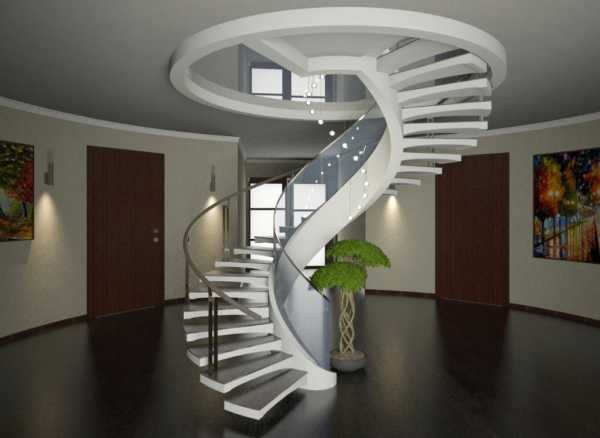

    Монолитная винтовая лестница как и маршевая занимает довольно много места.

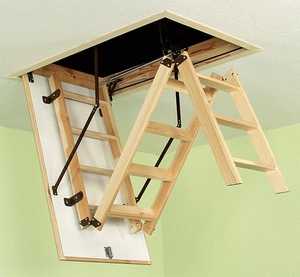

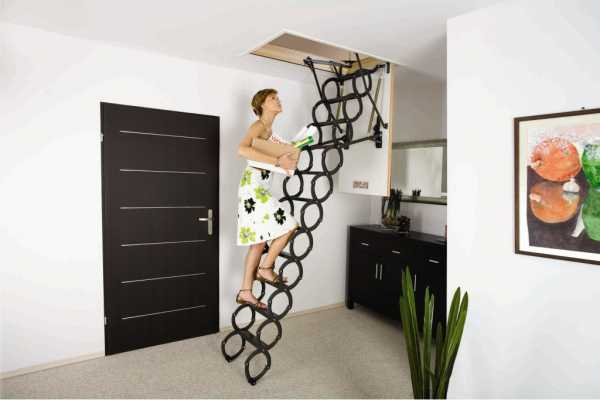

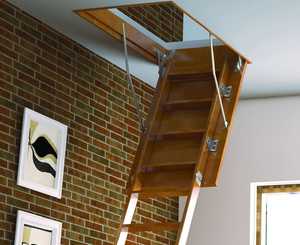

  2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.

    Разные типы чердачных лестниц выбираются для удобства в использовании.

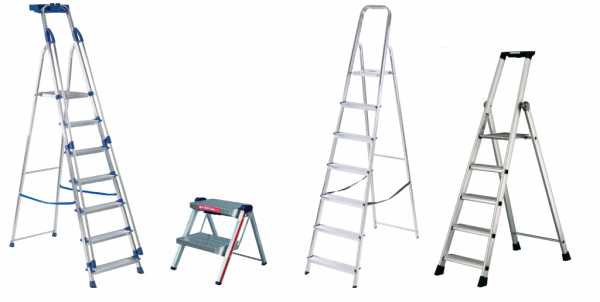

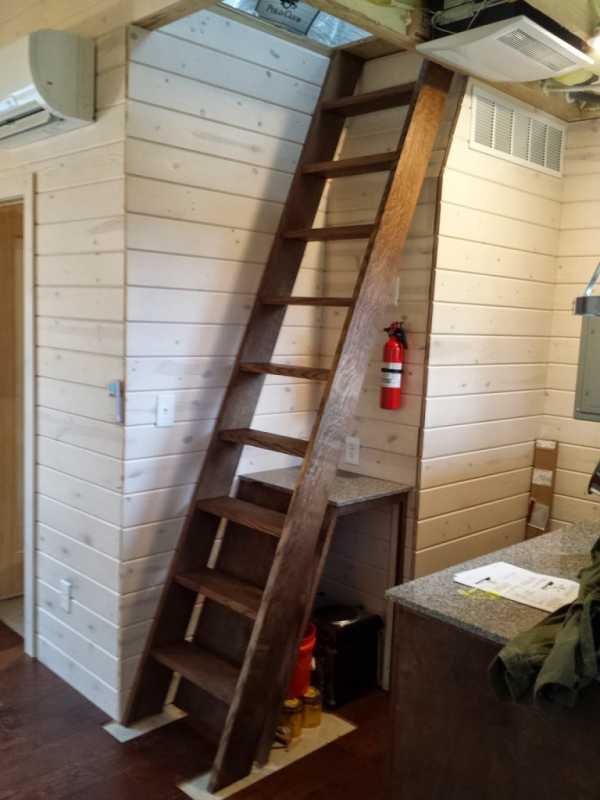

  3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

    Обычно стремянки используются для временной работы.



Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Сперва стоит проверить на прочность лестницу дабы избежать неприятных инцидентов.



Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

Базовые параметры для классической чердачной лестницы.



Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно правильно рассчитать расстояние между ступенями.



Важно!

Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

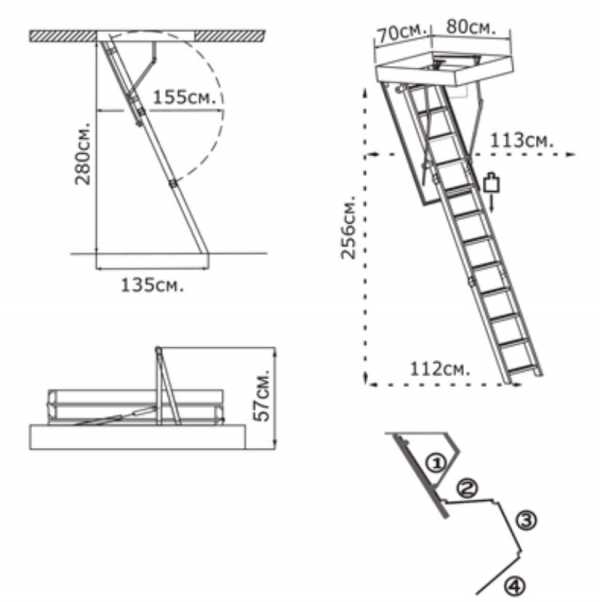

Чертеж люка для чердачной лестницы.



Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Правильное расположение лестницы — залог Вашего домашнего удобства.



Важно!

Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Односекционная лестница ведущая на чердак.



Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла.

Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.



Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.



Порядок выполнения работ:

  1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально     закрывался.
  2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
  3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
  4. Чтобы соблюсти диагонали, привинчивают косынки.
  5. Последующий этап — крепление фанеры.
  6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
  7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!

Полученная конструкция должна открываться легко и беспрепятственно.

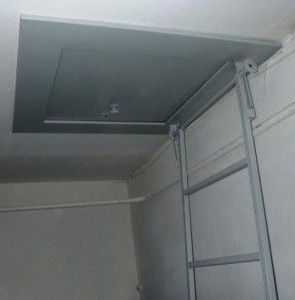

Пример самодельного чердачного люка с металлопластиковой крышкой.



Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

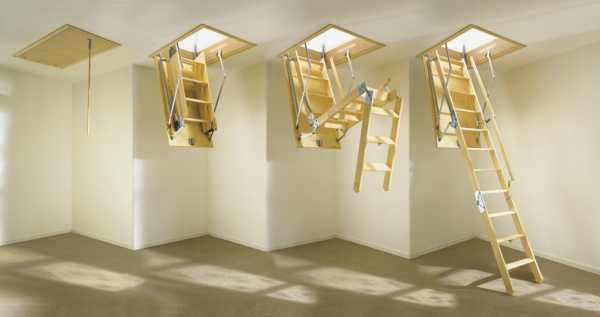

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.



Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

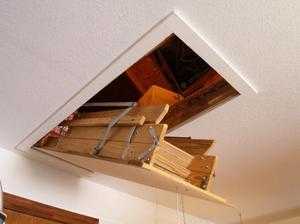

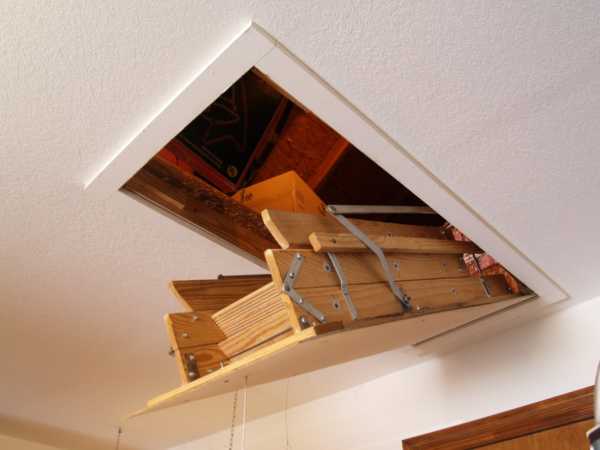

Механизм складной конструкции люка.



Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

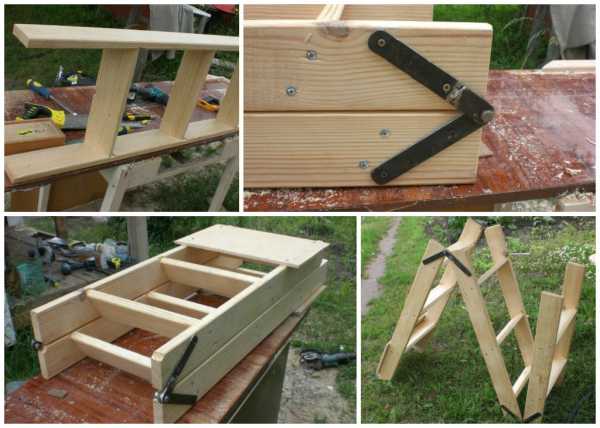

Изготовление складной лестницы на чердак.



Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

  • металлический уголок;
  • часть листа металла;
  • две полосы различной длины;
  • болты;
  • струбцины;
  • набор сверл;
  • дрель;
  • лобзик;
  • тески;
  • малка.

Пример крепления шарнирного механизма на лестнице.



Порядок действий при изготовлении:

  1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
  2. После чего вырезают макет из картона, для проверки всех размеров.
  3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
  4. Детали собирают и стягивают друг с другом.
  5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
  6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
  7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
  8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
  9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
  10. Затем делают второе отверстие.
  11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

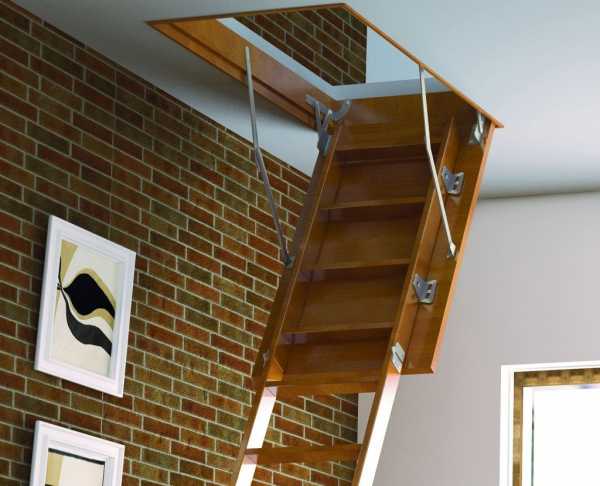

Откидная чердачная лестница схожая с конструкцией складных.



  1. Откидываться может вся конструкция.
  2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка.

Изготовление откидной чердачной лестницы.

https://www.youtube.com/watch?v=wOtOwLjwljc



Совет!

Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.



lestnitsygid.ru

Как сделать люк на чердак своими руками

Как сделать люк на чердак своими руками

После того, как строительные работы над кровлей закончены, наступает время сделать люк на чердак и пользоваться данным помещением во благо.

И если раньше об этом мало к то задумывался, и чердачным помещением пользовались, приставив к нему лестницу снаружи дома, то на сегодняшнее время многие владельцы частных домов отдают предпочтение именно внутренним люкам на чердак.

О том, как сделать своими руками утепленный люк на чердак и будет рассказано в данной статье.

Основные требования к люку на чердак

1. Люк на чердак должен быть достаточных размеров. Размеры люка на чердак зависят от того, в каких целях будет использоваться чердачное помещение. Будет ли там расположена мебель и т.д. Это важно учитывать, поскольку после отделки чердака и установки люка на чердак изменить, что-то будет сложно.

2. Люк должен легко открываться и закрываться. Фурнитура люка на чердак должна быть максимально удобной в эксплуатации. Обязательно продумайте варианты открывания люка на чердак. Вниз или вверх должен открываться люк на чердак.

Здесь также важно учитывать для каких целей будет использоваться чердачное помещение. Если по люку будут после его установки ходить, то обязательно нужно предусмотреть его правильное открывание при установке, то есть вверх, а не вниз.

3. Люк должен быть утеплен. Вообще делать утепленный люк на чердак необходимо только в том случае, если чердачное помещение не будет отапливаться в дальнейшем, да и эксплуатироваться оно будет довольно редко. Для утепления люка на чердак можно использовать самые подходящие для этих целей материалы, например пенопластовые плиты, пумпан и т.д.

Как сделать люк на чердак своими руками?

Для того чтобы сделать люк на чердак можно использовать различные строительные материалы. В основном люки на чердак делаются из древесины. Если нужно максимально облегчить конструкцию люка на чердак, то можно сделать каркас из деревянных брусков, а с двух сторон затем обшить его листами ДСП или другой прочной фанерой.

В таком случае при изготовлении люка на чердак своими руками, даже получиться, утеплить его конструкцию, заложив в собранный из брусков каркас минеральную вату или разрезанные плиты пенопласта.

Также можно изготовить и металлический люк на чердак. Для этих целей используется металлический лист, не тоньше чем в 2 миллиметра. При этом, для создания максимально прочного люка на чердак из металла, к листу металла при изготовлении привариваются по диагонали куски уголка и петли, для того чтобы можно было открывать люк на чердак.

Как видно, материалов для изготовления люка на чердак достаточно, а технология выполнения таких работ не слишком сложная. Поэтому при правильном подходе сделать люк своими руками получиться абсолютно у каждого человека!
