способы определения и её значение при строительстве

В воздухе любого помещения всегда есть молекулы влаги, а на их физическое состояние влияет температура окружающей среды. По мнению специалистов, точка росы представляет собой некое значение температуры воздуха, при которой находящиеся в нём молекулы пара становятся конденсатом, то есть росой.

Содержание статьи:

Как образуется конденсат?

Числовое значение точки росы находится в прямой зависимости от таких показателей: относительной влажности и температуры на улице, и в самом помещении. Например, если за окном t = 8 ˚С, а в доме t = 22 ˚С и относительная влажность 45%, то на внешней стене образуется конденсат.

Существуют и дополнительные факторы, формирующие точку росы, а именно: особенности регионального климата, степень утепления всех ограждающих поверхностей, качество и тип системы отопления, период проживания — может быть постоянным (дом, квартира) или временным, например, дача или гараж, наличие вентиляции.

Связь точки росы и строительства

Для строителей очень важно знать число точки росы, чтобы вычислить точную локализацию конденсата на стенах, а также, чтобы определить необходимую толщину утеплителя. Ведь именно благодаря этим знаниям можно максимально минимизировать потерю тепла в период холодов.

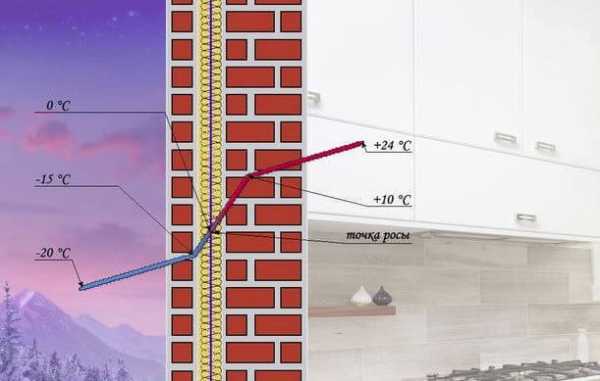

Положение точки росы может блуждать по толщине стены. Оно зависит от толщины и типа материалов самой стены и утеплителя, от показателей температуры и влажности в помещении и на улице.

Каждый материал, используемый для строительства и отделки стен, кроме металла, имеет свою степень паропроницаемости. Этот показатель, с точки зрения физики, показывает количество пара, которое может пропустить любой материал за определённое время.

Паропроницаемость один из решающий факторов, которые влияют на выбор материалов для утепления, также этот параметр важен для анализа состояния внешних стен

В периоды низких температур пар из помещения под давлением будет стремиться пройти на улицу через все слои внешних стен.

Чем ниже коэффициент паропроницаемости утеплителя, тем меньший слой следует укладывать. Её коэффициент должен расти от внутренней стороны к наружной, как и теплопроводность.

Если все расчёты проведены без ошибок, то расположение точки росы будет находиться в теплоизоляционном слое стены, ближе к внешней поверхности. Именно там пар превратится в конденсат и лишь увлажнит стену.

Таким образом, пар будет накапливаться зимой, а летом необходимо создать условия для испарения накопившейся влаги.

Главным условием качественного утепления считается создание условий для испарения скопившейся влаги. Для этого проводятся специальные расчёты и подбираются отделочные материалы

Менее подходящим будет положение точки росы в несущей стене дома. Так бывает, если неправильно выбран тип и толщина утеплителя.

Худший вариант предполагает расположение конденсата на внутренней стороне стены. Эта ситуация возможна, если стена не утеплена вовсе или утеплитель находится внутри помещения. В последнем случае под слоем утеплителя может образовываться плесень и такой дом будет сложно обогреть.

Способы вычисления точки росы

Методика и правила расчёта точки росы регламентированы на законодательном уровне такими документами как СНиП 23-02 Тепловая защита зданий и СП 23-101-2004 Проектирование тепловой защиты зданий.

В СНиП в пункте 6.2 прописаны три нормированных значения по теплозащите, а именно:

  1. Сопротивление теплоотдаче стен и утеплителя.
  2. Величины температур внутри помещения и на поверхности внешней стены.
  3. Показатель приблизительного расхода тепла для отопления с учётом вентиляции.

Нормы считаются выполненными, если соблюдены требования 1 и 2 или 2 и 3.

Для того, чтобы максимально точно определить точку росы некоторые специалисты обращаются в областную метеорологическую службу для получения справки о точном температурном режиме и розе ветров на определённой территории.

Но провести подобные вычисления сможет каждый. Существует несколько способов для определения точки росы.

Способ №1 — использование формул

Для таких расчётов было создано несколько формул. Например, формула для выведения точки росы при t от 0 ˚С до +60 ˚С. Её погрешность составляет ±0,4 ˚С.

Для проведения вычислений понадобятся значения температуры в помещении на высоте 50-60 см от пола и влажность воздуха. Затем просто подставьте данные и получите результат.

Это одна из наиболее популярных формул, в которой T температура в градусах Цельсия, Rh относительная влажность в %, Ln натуральный логарифм

Способ №2 — применение готовой таблицы

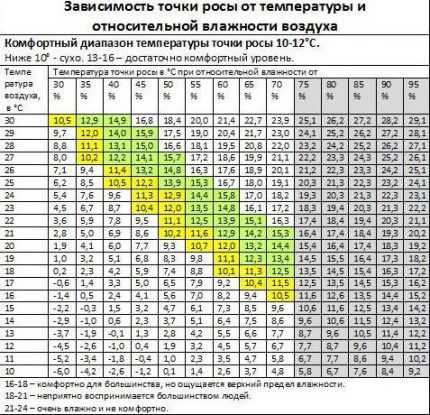

Специалисты разработали таблицу для моментальных вычислений. Следует учитывать, что в таблице приведены приблизительные данные.

В ней указаны температура и влажность, а на их пересечении вы найдёте точку росы.

Узнать число точки росы можно благодаря данным из таблицы, представленной в СП 23-101-2004. Нужно выбрать значение на пересечении температуры и влажности

Способ №3 — измерительные приборы

Сейчас существует несколько видов специальных аппаратов для проведения таких замеров. Например, некоторые модели тепловизоров, кроме ключевых характеристик, могут отображать и локализацию точки росы, и термограмму помещения. Их используют профессиональные строители и специалисты по утеплению.

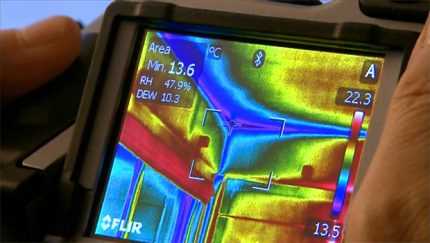

Тепловизор представляет собой профессиональный прибор, при помощи которого можно создать теплограмму помещения. В некоторых моделях есть функция расчёта точки росы

А портативный теплогигрометр поможет узнать не только температуру и влажность в помещении, а и вычислит точку росы.

Психрометр поможет измерить два ключевых показателя в помещении: влажность и температуру воздуха. Прибор состоит из влажного и сухого термометров в одном блоке.

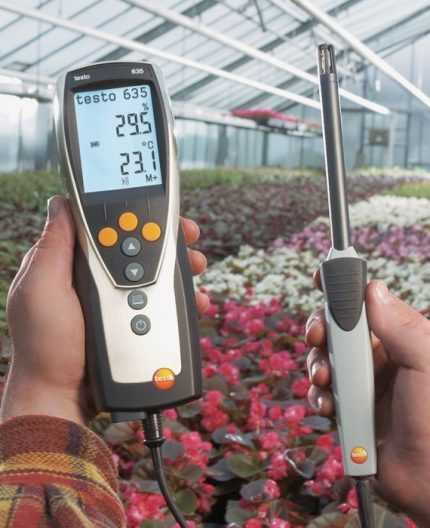

При помощи мобильного теплогигрометра легко узнать влажность и температуру на всех участках стены, крыши в любом помещении

Способ №4 — расчеты по онлайн калькулятору

Сервисов, предоставляющих такие калькуляторы, очень много. При этом, такой способ считается одним из наиболее ненадёжных, ведь в качестве результата вы можете получить цифры с потолка или же с большой погрешностью.

Если вы неуверенны в полученных результатах, то доверьтесь профессионалам и обратитесь в специализированную компанию. Они проведут анализ стен и предложат оптимальный вариант.

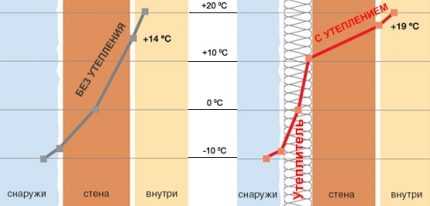

Локализация точки росы

Место расположения точки росы зависит от того, с какой стороны расположен утеплитель. Так, в стене без утепления она будет будет смещаться по толщине стены в зависимости от изменения температуры воздуха и влажности.

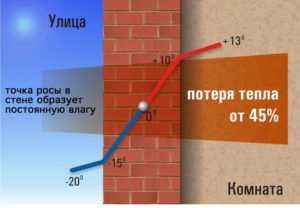

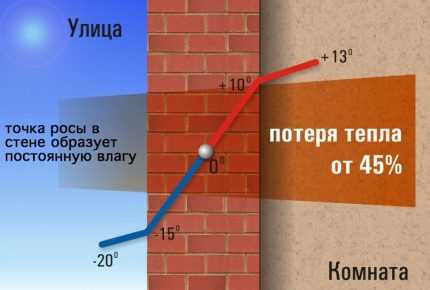

При минимальном перепаде температур она будет располагаться в толщине стены между центром и наружной поверхностью. Впоследствии, внутренняя сторона стены останется сухой.

Когда ее положение находится между внутренней поверхностью и центром стены, последняя намокнет внутри во время резкого похолодания или в период морозов.

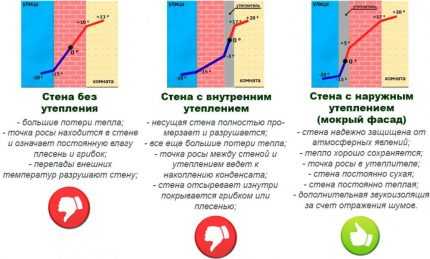

Стена может быть утеплена с наружной или внешней сторон, либо же не быть утеплённой вовсе. От этого и будет зависеть место расположения точки росы

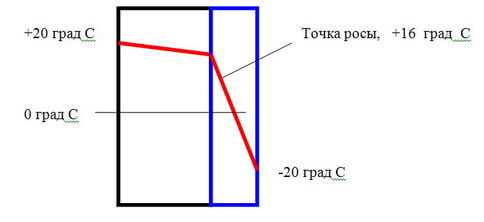

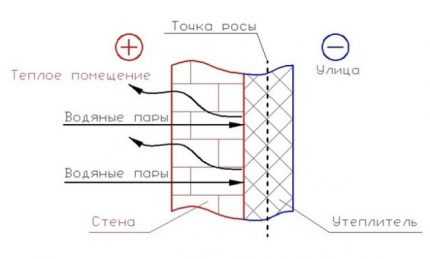

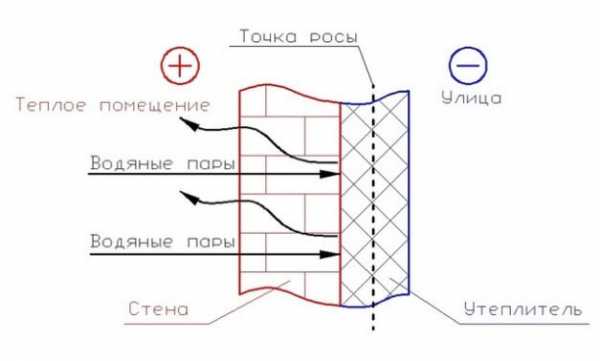

В стене, утеплённой с внешней стороны расположение точки росы будет оптимальным. Ведь в этом случае она будет располагаться внутри утеплителя, и таким образом внутренняя поверхность стены будет сухой. Это самый лучший вариант.

Но, если толщину утеплителя подобрали неверно, может происходить смещение точки росы, что чревато появлением грибка, плесени, быстрому разрушению стен.

В стене с внутренним утеплением конденсат образуется в стене ближе к жилому помещению, температура стены под теплоизоляционным слоем снижается, создавая оптимальные условия для разрастания плесени. Локализация может быть такой:

  • между центром стены и утеплителем, а в период морозов или резкого снижения температуры на их границе;
  • на внутренней поверхности стены, которая весь зимний период под утеплителем будет мокрой;
  • внутри утеплителя, который, как и стена под ним, будет мокрым во время всего холодного периода.

Как видно, место точки росы имеет существенное влияние на комфорт и здоровье человека.

Последствия неправильных вычислений

Во время выбора материалов для утепления помните, что один из эффективных способов защиты внешних стен от влаги заключается в правильном расположении слоёв утеплителя.

Качественная теплоизляция поможет существенно сократить потери тепла и сохранить уют в доме, а также продлить срок жизни стенам

Плотный слой, который не пропустит пар, следует расположить с внутренней стороны несущей стены, а пористый, пропускающий влагу – снаружи.

Также необходимо создать условия для вентиляции в точке конденсации. В таком случае конденсат будет испаряться без препятствий.

Правильно утеплённая внешняя стена поможет сократить потери тепла во время отопительного периода от 45 до 95 % и создать уют в доме

Если утеплитель был выбран неправильно, то влага в нём будет накапливаться постепенно и снизится число термического сопротивления стены.

Поэтому на второй, максимум на пятый отопительный сезон расходы на отопление возрастут, если это частный дом, в квартире зимой просто будет намного холоднее.

Профессиональное утепление – это долгий и дорогостоящий процесс. Сегодня существует много материалов для утепления. Не пытайтесь на них сэкономить, так как дешёвые материалы через несколько отопительных сезонов придут в негодность и начнут разрушаться.

Последствий неправильных расчетов несколько, но некоторые из них могут негативно сказаться на качестве жизни.

Главным последствием будут постоянно мокрые стены, как следствие грибок, плесень, микробы на стенах, что влечет за собой появление многих хронических заболеваний.

Постоянно мокрые стены становятся рассадником для роста грибка и плесени, ведь их споры летают в воздухе и могут вызвать болезни

Так как влажное помещение трудно обогреть, то уровень комфорта падает. А высокая влажность внутри таких стен может спровоцировать болезни органов дыхания.

Еще одним неприятным последствием неправильных расчетов является разрушение отделочных материалов — крошится плитка, осыпается кирпич на внешней стене, а внутри помещения поверхность на стенах начнёт вздуваться.

Невысохший конденсат, это ключевая причина возникновения на внешней стене вздутия и расслоения отделочных материалов

Чтобы исправить возникшую ситуацию, следует обратиться к специалистам для анализа состояния стен и утеплителя.

Располагая правильными расчётами, вы сможете исправить все ошибки и создать комфортные и тёплые условия в вашем доме.

Выводы и полезное видео по теме

О том, как определить точку росы и что она из себя представляет можно узнать из следующего видеоролика:

О способах утепления стен и правильном выборе материалов пойдет речь в следующем видеоролике:

Узнать точку росы можно как самостоятельно, так и обратившись к профессионалам. Число точки росы даёт возможность специалисту грамотно выбрать материал и качественно утеплить стены жилого дома или любое другое помещение.

От точности измерений зависит не только тепло и уют в доме, а и здоровье его жителей. Профессионалы рекомендуют утеплять стену изнутри только в крайнем случае и после профессиональной консультации.

sovet-ingenera.com

Точка росы. Что это? Как определить и избежать последствий.

Всем привет! Точка росы это мой новый пост. Обсудим как она возникает и как точка росы может испортить ваше технологическое оборудование. Вернее не она сама а последствия превращения влаги в живую воду. Поехали!

Точка росы – что это?


И так. Точка росы это температурный барьер, перейдя который влага которую содержит воздух превращается в обычную воду. Из практики могу сказать, что эти знания понадобятся не только инженерам, но и просто для общего развития. Это необходимо знать станкостроителям и работникам строительной сферы.

Многие из вас уже знакомы с термином точка росы. Это явление изучают в школьной программе. Лично я не очень любил физику в школе, вот и не знал про это явление.Признаюсь честно, написать данный пост подтолкнуло происшествие на производстве. В прекрасные летние деньки оборудование в цехе начало выходить из строя. Ломалась в основном электроника.Многие умы, ломали себе голову, выясняя истинные причины поломки электроаппаратуры. Но причина оказалась на поверхности и виной всему повышенная влажность.

Но тут важный момент. Влажность в самом цехе не превышает 70 процентов. Руки уже опускались, и мы решили подробнее изучить причину возникновения воды в элетрошкафах оборудования. Вот тут я и начал повторять школьную программу по физике))).

Как рассчитать точку росы? Основная и единственно верная формула.

Давайте прикинем какие параметры нам необходимы для определения точки росы. Вы наверное уже напряглись . А вот и зря. Вам понадобится температура и влажность окружающего воздуха. Далее все можно сделать по таблице определения точки росы.

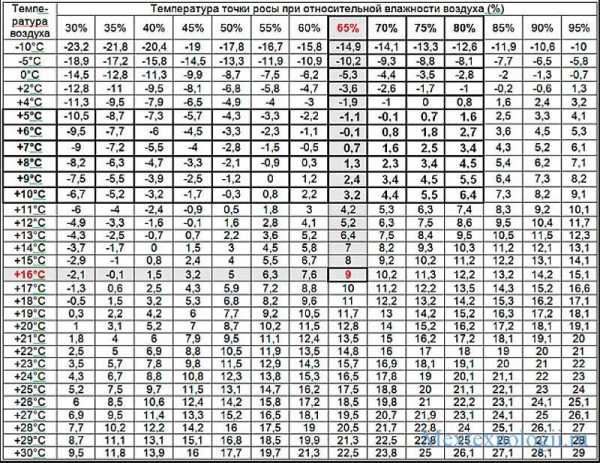

Рассмотрим подробнее. Красным цветом обозначены предельные значения температуры и влажности. Это можно легко измерять с помощью специальных приборов. У нас например на заводе этим занимается специальная лаборатория, которая имеет соответствующий сертификат. Можно это сделать и самим.  Для этих нужд необходимо иметь гигрометр психометрический (о нем кстати будет отдельная статья). Этот прибор поможет измерять показания воздушной среды.

Имеем следующие значения:

  • Температура + 16 градусов Цельсия.
  • Влажность 65 %.

И конечно мифическая цифра 9 в центре таблицы. Вот тут и самая разгадка секрета. Именно при этой температуре влага конденсируется и превращается в водичку. Которая весьма обильно оседает на стенках ваших электрошкафов и внутри приборов. Вся эта жидкость выводит приборы из строя. ПРОВЕРЕНО!

Точка росы и как ее побороть. Избавление от влаги и конденсата.

Да вот так и живем. То влага то точка росы. А как с этим бороться не знаем. Сейчас вам объясню. Прочитав весь материал и изучив представленную выше таблицу определения точки росы стало ясно. Что для избавления от последствий повышенной влажности ее надо максимально исключить.

Оптимальное значение для этого параметра 40-60 %. Это я вам говорю не с головы. Это лучшие показатели для нашего микроклимата (Россия и страны СНГ). К примеру если вы будете поддерживать постоянную влажность, то можете не следить за температурой.

Я имею в виду, что при нормальной влажности для достижения точки росы необходимо значительно охладить электрошкаф. А при высокой влажности достаточно, чтобы температура электрошкафа понизилась на 2-3 градуса и все — вода.

Для предотвращения образования влаги при переходе точки росы необходимо выполнить следующие мероприятия:

  1.  Установить вентилятор для просушки и подогрева (охлаждения) температуры электрического оборудования.
  2.  Установить термостат. Он необходим для автоматизации процесса охлаждения (нагрева) электрического оборудования.
  3.  Герметизировать электрошкаф. Для исключения попадания влаги.
  4.  Поддерживать постоянную температуру на 2-3 градуса выше чем окружающий воздух. Это позволит сказать точке росы ПОКА.

Стоит отметить, что для установки всего необходимого оборудования существуют различные компании. Инженеры специализирующейся компании приедут к вам посчитают теплоемкость вашего оборудования и скажут, что установить. Конечно все это стоит не дешево, но и не дорого если учесть экономию на ремонте.

Заключение.

Как видите точка росы это вовсе и не точка, а определенный предел, преодолев который образуется конденсат. А это весьма коварный вид воды который с большой вероятностью выведет из строя ваше дорогостоящее оборудование. Не совершайте ошибок наших специалистов на своем предприятии.

Расскажите, как с влажностью борются на вашем предприятии, в комментариях!

Всего вам хорошего! Делитесь постом в социальных сетях! Спасибо! ПОКА!

С вами был Андрей!

mextexnologii.ru

Что такое точка росы и как ее определить

Точка росы представляет собой показатель, который помогает определить уровень водяных паров, находящихся в воздухе. Показатель начинает повышаться при определенной температуре и давлении.

Что такое точка росы?

Показатель вычисляют в градусах. Так называют температуру, при которой значение водяного пара в воздухе доходит до максимального значения, но только при условии, что она не меняется на протяжении определенного времени.

Точка росы

Довольно интересный факт, что этот показатель не способен превысить реальную температуру воздуха. В результате столкновения охлажденной поверхности земли и теплого воздуха наблюдается падение температуры и влажности. Данный процесс именуют конденсацией.

Обладая полноценной информацией о температуре и положении точки росы, можно получить абсолютно точные данные относительно влажности воздуха. Ситуация, когда температура окружающего воздуха практически равна показателю росы, говорит о том, что влажность воздуха достаточно высокая. Этот закон действует и в обратном порядке, то есть сигнализирует о достаточно низкой влажности воздуха.

Для чего определяется этот показатель

Обладание полной информацией о реальном положении точки росы можно действительно верно провести расчет толщины укладываемого утеплителя, что позволяет не допускать образования нежелательного конденсата в определенной точке.

Для того чтобы правильно рассчитать, как именно необходимо проводить утепление стены дома, будь это утепление изнутри или снаружи, существует следующие решающие факторы:

  • климат региона;
  • режим помещения, то есть, как часто в нем находятся люди;
  • границы утепляемой стены, то есть с чем именно она граничит;
  • правильность в расчетах работы всей системы вентиляции;
  • правильность работы системы отопления помещения;
  • материал изготовления стен и его толщина;
  • наружный и внутренний микроклимат в помещении;
  • влажность снаружи здания и внутри;
  • степень утепленности всего помещения как внутри, так и снаружи;
  • паропроницаемость материала, который используют для стен.

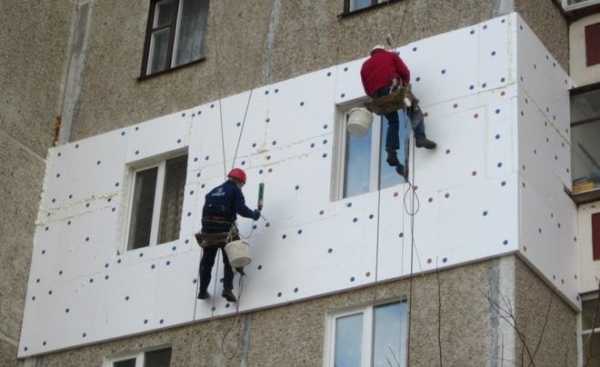

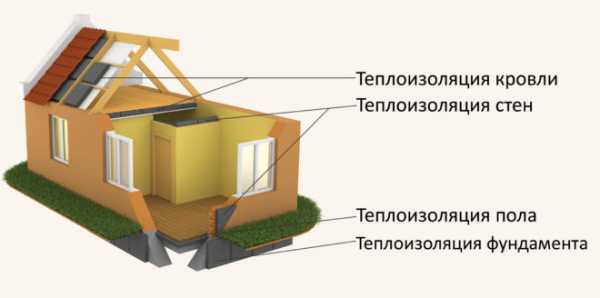

В основном отдают предпочтение наружному утеплению. Благодаря такому обустройству появляется намного больше возможностей рассчитать этот показатель. В некоторых ситуациях можно применить рекомендации, одна из которых гласит, что стандартная влажность в 35–45%, температура в пределах от 16 до 25 оС позволяет минимизировать образование конденсата на стеклянных поверхностях.

Наружное утепление стен

О конденсате и его вреде для человека

В очень холодное время года из теплого дома воздух выходит наружу и, переохлаждаясь, он способен оседать в виде влаги на любую поверхность стен или полов, которая имеет температуру меньше точки росы. С понижением температуры воздуха снаружи заставляет стены постоянно находиться в состоянии повышенной влажности.

Подобные перемены приводят к образованию различного рода плесени, которая, в свою очередь, способствует развитию вредоносных микроорганизмов. Подобного рода организмы очень любят попадать вместе с воздухом в легкие человека, что приводит к различным заболеваниям, таким как астма и прочие заболевания дыхательных путей.

Поэтому человеку, который проживает в доме с повышенной влажностью во внутренних помещениях, очень часто натыкается на вышеописанные проблемы.

Конденсат весьма негативно влияет на конструкцию здания и способен довольно-таки сильно сократить срок службы здания. Плесень тоже очень любит появляться на потолке и от нее просто невероятно трудно избавиться. Единственным способом избавления от этой заразы является полноценная замена потолка и стен.

Как избежать появления конденсата и плесени?

Для того чтобы полностью устранить подобные моменты и полностью избежать вероятности их появления, необходимо определить точку росы заранее. Благодаря подобному расчету можно определить имеет ли смысл производить ремонтные работы и утеплять здание. Расчет точки росы для каждого здания является уникальным, поэтому никаких шаблонов просто-напросто существовать не должно.

Как было сказано выше, здание с постоянно отсыревающими стенами не сможет прослужить достаточно долго, поскольку разрушение будет происходит очень быстро. Поэтому нужно с полной ответственностью подойти к выбору:

  • Материала для стен и его толщины.
  • Теплоизоляционный материал, который используют для утепления.
  • Способа, используемого для утепления стен.

А определить точку росы и рассчитать её вполне можно полностью самостоятельно. Но для этого необходимо учитывать абсолютно все особенности климата региона.

Как рассчитать показатель

Ранее, для того чтобы рассчитать точку росы использовали невероятно громоздкие формулы и по ним проводили длинные расчеты. Но теперь существует огромное количество различных онлайн-калькуляторов, которые способны посчитать, что только душе угодно.

Вторым, инновационным способом, является использование тепловизора, благодаря которому можно четко определить температуру в абсолютно любой точке здания.

Третьим способом и более доступным, нежели второй является использование стандартного психрометра:

  • данный прибор соединяет в себе два спиртовых термометра;
  • первый имеет специальное придуманное увлажнение;
  • второй является совершенно обычным, сухим;
  • влага имеет свойство испаряться, поэтому термометр с жидкостью охлаждается;
  • а поскольку низкая влажность, то и температура будет гораздо меньше;
  • если же значение влажности достигает отметки в 100%, то это означает, что оба термометра полностью сравнялись.

И уже после, обладая информацией об этих показателях, значения которых отображаются на дисплее, смело можно приступать к определению точки росы по специальной таблице. Такие таблицы используют для быстрого расчета.

Нужно правильно рассчитывать описанный выше параметр, иначе могут возникнуть очень осложняющие последствия, такие как образование конденсата, значительно снижающего долговечность постройки. По некоторым причинам в доме просто-напросто невозможно жить.

Толщина утеплителя стен

Зависимость показателя от прочих факторов

Как правило, влажностью обладает практически каждая стена, исключением являются металлические стены. А одной из многих причин появления конденсата является не только материал, из которого были изготовлены стены, но и теплоизоляция. Выпадение росы, он же конденсат зависит от:

  • какой температуры воздух в здании;
  • какая влажность в здании.

Положение точки росы напрямую зависит от многих факторов. Этими факторами являются:

  • влажность снаружи и внутри здания;
  • микроклимат помещения;
  • толщина материала для стен и утеплителя.

Рассчитать температуру точки росы не так сложно, если обладать хотя бы минимальными знаниями и хорошей внимательностью. Можно полностью и с максимальной точностью предугадать выпадение конденсата. Поэтому смело запасайтесь телевизорами и прочими приборами и приступайте к правильному расчету всех необходимых показателей в помещении.

Видео по теме: Утепление дома

teplyhouse.ru

Как определить точку росы

Экология потребления.Усадьба:Одним из условий качественного утепление дома является расчет точки росы, которая должна находиться ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи.

Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.



Что такое точка росы

Точка росы – это показатель температуры, при котором происходит максимальное насыщение воздуха паром, и он начинает конденсироваться. Зависит этот показатель от двух основных факторов: температуры и влажности воздуха.

При изменении хотя бы одной из этих двух величин меняется и точка росы, то есть она постоянно перемещается, так же, как и не бывают все время постоянными температура и влажность воздуха.

Существует таблица точек росы при разных температурах и влажности воздуха, разработанная специалистами. Из нее можно увидеть, при каких условиях пар начинает конденсироваться. Например, в зимнее время при нормативной температуре воздуха в помещении +200С и влажности от 50% до 60% точка росы будет колебаться от 9,30С до 120С. То есть, внутри помещения не должен образовываться конденсат, так как при указанных условиях нет поверхностей с такой температурой.

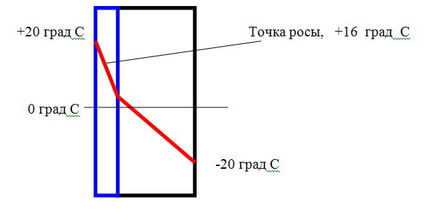

Рассмотрим далее. Если в доме +200С, а на улице температура -200С, то в стене найдется точка росы с температурой +120С при относительной влажности 60%. Точка росы может перемещаться по толщине стены в зависимости от температуры внутри помещения и снаружи, а также от влажности в самой стене. Чем ближе точка росы к внутренней поверхности, тем больше вероятность того, что стена будет мокрая изнутри. А это уже создает неблагоприятные условия для проживания. Утепляя дом, мы можем сместить точку росы, так как при этом меняется температура самой стены.



Где будет находиться точка росы

Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

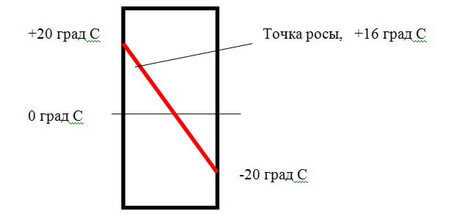

  1. Конструкция без утеплителя, тогда точка росы расположена:
  • внутри стены ближе к наружной поверхности;
  • внутри стены смещена к внутренней поверхности;
  • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

2. Имеется наружный утеплитель, тогда точка росы находится:

  • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
  • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

3. Сделана внутренняя обшивка, то точка росы будет:

  • внутри стены ближе к утеплителю;
  • на внутренней поверхности стены под обшивкой;
  • в самом утеплителе.

Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

  • стена была сухой и теплой;
  • утеплитель имел хорошую паропроницаемость и небольшую толщину;
  • в здании функционировали вентиляция и отопление.

Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

Чтобы более точно рассчитать точку росы для этого существует множество калькуляторов в интернете. опубликовано econet.ru

econet.ua

Определение относительной влажности по точке росы

    ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ — отношение (выраженное в процентах) весового количества водяного пара в любом объеме газовой смеси (в частности, в воздухе) к весовому количеству насыщенного водяного пара, насыщающего такой же объем при той же температуре. О. в. характеризует степень насыщения водяным паром данной газовой смеси. Эту величину используют в различных технических расчетах. Она дает возможность, например, определить, при какой температуре в данной газовой смеси начнется конденсация водяного пара. Температура начала конденсации называется точкой росы. Зная эту точку, с помощью таблиц зависимости давления водяного пара от температуры определяют О. в. Для определения О. в. воздуха пользуются еще и психрометром. [c.184]
    Точка росы —температура, при которой в процессе охлаждения влажного воздуха с определенным содержанием водяных паров в нем образуются капельки воды при этой температуре относительная влажность равна 100%. [c.60]

    Бокс [24] показал, что при определении относительной влажности в пределах 98,4—100% удобно применять психрометр с термопарой. В этом приборе используется эффект Пельтье при охлаждении влажного спая термопары до точки росы. Воспроизводимость метода составляет, по данным автора, +0,04%. Особенно полезна эта методика при определении влажности в почвах и растениях. [c.579]

    Характер конденсации. В отсутствии сульфидов или других загрязнений, вода, конденсирующаяся на поверхности металла, может в некоторых случаях вызвать коррозионное действие. Такая конденсация может принять различные формы в зависимости от характера поверхности металла. Сначала рассмотрим гладкую зеркальную поверхность, помещенную в воздухе с некоторым содержанием водяных паров. Несомненно, на металле образуется адсорбционная пленка, состоящая из водяных молекул, невидимая, однако, при повышенных температурах. Если постепенно охлаждать поверхность, то не будет никаких заметных изменений до определенной температуры (точка росы), когда на блестящей поверхности внезапно появятся маленькие капельки воды 2. На грубой поверхности, однако, влага может начать конденсироваться в углублениях и трещинах при температурах значительно выше точки росы, образуя слои толщиной, вероятно, в несколько молекул. На таких поверхностях происходит постепенный переход от явной сухости через видимую сырость до заметной влажности , под которой подразумевается относительно толстый слой воды по всей поверхности. [c.174]

    В помещениях предприятий холодильной промышленности измеряют обычно относительную влажность воздуха. Существует ряд методов определения относительной влажности психрометрический конденсационно-термометрический (точки росы) сорбционно-резистивный и сорбционно-деформационный. [c.167]

    Максимальной влажностью называют наибольшее количество паров воды, которое может содержаться в воздухе при определенной температуре. Абсолютной влажностью называют количество воды, фактически содержащееся в воздухе. Эти величины выражают через парциальные давления воды (в мм рт. ст.) или количество воды (в граммах), содержащееся в 1 м воздуха. Отсюда следует, что максимальная влажность равна давлению насыщения воздуха (стр. 139) при данной температуре. Воздух лишь редко и притом короткое время содержит количество паров воды, соответствующее максимальной влажности. Обычно в нем содержится меньше паров воды. Отношение абсолютной влажности к максимальной называется относительной влажностью и выражается в процентах. Например, относительную влажность воздуха при 20 определяют следующим образом. Из таблицы (стр. 139) видно, что давление паров воды при 20° равно 17,5 мм рт. ст. Для того чтобы определить абсолютную влажность, воздух охлаждают и отмечают температуру, соответствующую началу конденсации паров воды (так называемую точку росы). Предположим, что температура насыщения анализируемого воздуха в этом опыте равна 10°. Абсолютная влажность будет равна давлению паров при 10°, которое по таблице составляет 9,2 мм рт. ст. Следовательно, относительная влажность воздуха равна 9,2 17,5 = 0,52, или 52%.  [c.326]

    Анализируя формулу с точки зрения изменения величин е и Е, можно установить, что при определенной температуре значения е и станут равными. Тогда относительная влажность воздуха будет ф = 100%, т. е. воздух достигнет полного насыщения водяным паром. Температура, при которой достигнуто такое влажностное состояние воздуха, называется точкой росы. При дальнейшем охлаждении воздуха (ниже точки росы) излишняя влага в воздухе будет конденсироваться и образуется жидкая фаза. [c.147]

    Пример. Определить адиабатную температуру охлаждения воды, испаряющейся в атмосферный воздух с относительной влажностью около 0,5 и 7 о=298 К. Этим условиям соответствуют плотность водяного пара ро = = 0,5-0,023 = 0,0115 кг/м и температура насыщения (точка росы) Тн” = = 286,1 К. Выражение (11.2.4) для определения Г ад примет вид [c.179]

    С помощью второго элемента поддерживается определенная температура в помещении —выше точки росы или температуры насыщения для этой цели употребляется термостат или гигростат в зависимости от того, является ли наиболее важным фактором температура или относительная влажность. Такая регулировка осуществляется с помощью шиберов, регулирующих количество вводимого воздуха, или с помощью подогревателей, которые обеспечивают необходимое количество тепла для регулировки температуры. Обычно регулируются и количество и температура воздуха. [c.426]

    В течение многих лет методы измерения теплопроводности применялись для определения относительной влажности воздуха, хотя пределы их применимости в этом случае ограничивает наличие максимума на кривой зависимости теплопроводности от состава смесей воздуха с водяным паром. В частности, данный метод непригоден для определения содержания паров воды в воздухе в интервале концентраций 12—47% (об.) (точка росы 50 —80 °С). Однако при большей или меньшей концентрации паров воды метод применим. Максимумы на кривых зависимости теплопроводности от состава характерны и для других газовых смесей, компоненты которых имеют близкие значения этого параметра. Из рис. 4-1 видно, что в смеси с воздухом максимумы теплопроводности дают не только вода, но и аммиак. Графики, приведенные на рис. 4-1, построены Дайнсом [26] поданным, полученным с по- [c.200]

    Для специальных целей имеются различные варианты обычного психрометра. Коллинз [37] описал переносной прибор для непрерывной регистрации и интегрирования градиентов температуры и влажности атмосферы на высоте 1—16 м. Брентон [26] предложил психрометр для измерения относительной влажности при температурах ниже точки замерзания. В этом психрометре образец газа пропускают через нагретую ячейку, температуру которой повышают, но содержание влаги в образце при этом не меняется. По показаниям сухого и влажного термометров при повышенной температуре определяют точку росы. Затем находят относительную влажность как частное от деления значения давления пара при температуре точки росы на давление насыщенного пара при температуре окружающей среды, измеренной сухим термометром. Уоррелл [210] разработал приспособление для определения относительных влажностей воздуха (в процентах) при температуре среды (сухой термометр) выше 100 °С. Психрометрический метод можно применять при температуре на влажном термометре не выше 100 °С. Давление насыщенных паров воды, используемое в качестве стандарта, можно установить по табличным данным для насыщенного водяного пара при температуре, фиксируемой сухим термометром. Эти данные приведены для температур приблизительно до 205 °С (400 °F). [c.577]

    В холодильной технике для определения относительной влажности воздуха конденсационно-термометрическим методом используют серийные приборы — автоматические гигрометры АГК-212Ф. С помощью этих приборов измеряют температуру точки росы с точностью ] С. В инструкции, прилагаемой к гигрометру, содержится таблица для определения относительной влажности воздуха по температуре точки росы. Диапазон измерения температур от —50 до 4-20°С, что соответствует диапазону относительной влажности от О до 100%. [c.170]

    Для газов, так же как и для воздуха, различают абсолютную и относительную влажность. Абсолютная влажность — количество водяных паров, содержащееся в единице объема газа. Отновитель-ная влажность представляет собой процентное отношение фактического количества водяных паров к максимально возможному его содержанию при данной температуре и давлении. При данных условиях в газе (воздухе) может находиться строго определенное количество водяных паров. При понижении температуры избыточное количество водяных паров конденсируется, т. е. переходит в жвдкое состояние. Температура, соответствующая полному насыщению водяными парами, называется точкой росы. [c.29]

    Следует иметь в виду, что изменение температуры поверхности охлаждающих приборов ограничено определенными пределами. Во-первых, для возможности влагоотвода температура поверхности охлаждающих приборов должна быть ниже температуры точки росы воздуха помещения. Во-вторых, можно показать, что влажность Фо с понижением температуры в ряде случаев понижается только до некоторого значения, после чего начинает повышаться. При заданном состоянии к воздуха охлаждаемого помещения, наклон линии, изображающей в с1—г диаграмме процесс изменения состояния воздуха, зависит от температуры поверхности охлаждающих приборов tg. Как видно на фиг. 6, линия процесса, проведенная из точки к, при температуре /. в оказывается касательной к линии насыщенного воздуха ф = 1. Наклон линии процесса при этом окажется наименьшим, а возможность влаговыпа-дения наибольшей. Поэтому температуру называют температурой максимального влаговыпадения. Если температура поверхности снижается ниже то возможность влаговыпадения уменьшается, что характеризуется увеличением наклона линии процесса. Температуре соответствует минимальная относительная влажность Ц)ож- [c.22]

    Среди различных приборов, используемых для определения влажности воздуха по точке росы, относительно прост конденсационный влагомер (рис. 136). Анализируемый воздух (газ) пропускают через стеклянную камеру 1 и следят за появлением конденсата (росы) на полированной поверхности зеркаль- [c.241]

    При понижении температуры воздуха и постоянном содержании водяного пара относительная влажность возрастает, так как чем ниже температура воздуха, тем ближе водяной пар подходит к состоянию насыщения. Наконец, при какой-то определенной температуре относительная влажность становится равной 100%, и дальнейшее понижение температуры приводит к конденсации водяного пара. Появляется туман, запотевают окна, на траве оседают капельки росы, на холодньи стенках, разделяющих камеры с различным температурным режимом, появляются капли воды, влага оседает в виде инея на охлаждающих поверхностях батарей. Температуру, при которой пар данного давления становится насыщенным или, что то же самое, при которой относительная влажность воздуха становится равной 100%, называют точкой росы. [c.13]

    Относительную влажность внутреннего воздуха для определения температуры точки росы в местах теплопроводных включений ограждающих конструкций жилых и общественных зданий следует принимать а) зданий жилых, больничиых учреждений, диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов-интернатов для престарелых и инвалидов, общеобразовательных детских школ, детских садов, яслей, яслей-садов (комбинатов) и детских домов — 55% б) общественных зданий, кроме указанных в п. [c.337]


chem21.info

Влажность воздуха. Точка росы | Физика. Закон, формула, лекция, шпаргалка, шпора, доклад, ГДЗ, решебник, конспект, кратко

Известно, что атмосфера Земли состоит из смеси газов (азота, кислорода и т. п.) и водяного пара. Его содержание в атмосфере характеризуется влажностью воздуха. Коли­чественная его оценка определяется абсо­лютной и относительной величинами.

Масса водяного пара, который находится при данной температуре в 1 м3 воздуха, харак­теризует его абсолютную влажность.

Фак­тически это плотность водяного пара в воз­духе при определенной температуре, ведь m / V = ρ.

Влажность воздуха существен­но влияет на развитие флоры и фауны на Земле, жизнь чело­века. Влажность зависит от многих факторов — физическо­го состояния атмосферы, темпе­ратуры, близости морей и океа­нов, других водоемов и т. д.

Согласно закону Дальтона наличие водя­ного пара в атмосфере вызывает парци­альное давление, которое связано с плот­ностью водяного пара ρ соотношением, сле­дующим из уравнения Менделеева-Кла­пейрона:

p = ρRT / M,

где R — универсальная газовая постоянная, T — температура воздуха, M — его молярная масса. Следовательно, парциальное давле­ние водяного пара может также характе­ризовать абсолютную влажность воздуха.

Абсолютную влажность возду­ха, выраженную через парци­альное давление, иногда на­зывают упругостью водяного пара.

Абсолютная влажность воздуха не дает возможности оценить степень насыщения воздуха водяным паром. Поэтому на прак­тике используют относительную характерис­тику влажности воздуха.

Относительная влаж­ность — это отношение парциального дав­ления водяного пара p при данной темпе­ратуре к давлению насыщенного пара при той же температуре pн:

φ = (p / pн) • 100%.

Как правило, относительную влаж­ность выражают в процен­тах.

Таким образом, чтобы определить отно­сительную влажность воздуха, необходимо знать парциальное давление пара при дан­ной температуре и давление насыщенного пара при этой же температуре.

Парциальное давление пара при данной температуре мож­но найти, определив точку росы.

Рис. 3.4. Точка росы

Пусть при определенной температуре воз­духа t1 (рис. 3.4) водяной пар имеет пар­циальное давление p1 (точка A). Если воздух охлаждать при том же давлении, то пар будет приближаться к состоянию насыще­ния, поскольку он зависит от температу­ры — чем она ниже, тем меньше будет давление насыщенного пара. В точке B во­дяной пар становится насыщенным, начи­нает конденсироваться; говорят, выпадает роса.

Температура tр, до которой следует изобарно охладить воздух данной влажности, чтобы водяной пар стал насыщенным, на­зывается точкой росы.

Зная температуру точки росы, с помо­щью таблицы можно определить парциаль­ное давление водяного пара воздуха — оно равно давлению насыщенного пара при тем­пературе, равной точке росы.

Рис. 3.5. Внешний вид психрометра

Таблица 1. Давление и плотность насыщен­ного водяного пара

t, °C

pн, кПа

ρн, Кг3

t, °C

pн, кПа

ρн, Кг3

0

0,61

0,0048

16

1,81

0,0136

2

0,71

0,0056

18

2,07

0,0154

4

0,81

0,0064

20

2,33

0,0173

6

0,93

0,0073

22

2,64

0,0194

8

1,07

0,0083

24

2,99

0,0218

10

1,23

0,0094 Материал с сайта http://worldofschool.ru

26

3,36

0,0244

12

1,40

0,0107

28

3,79

0,0272

14

1,60

0,0121

30

4,24

0,0303

Относительную влажность воздуха можно определить также по соответствующим зна­чениям плотности водяного пара при тем­пературе точки росы tp и плотности насы­щенного водяного пара рн при температуре воздуха.

Влажность воздуха измеряют с помощью гигрометров или психрометра (рис. 3.5), ис­пользуя таблицу влажности.

На этой странице материал по темам:
  • Формула точки росы по физике атмосферы

  • Какое значение имеет влажность воздуха для жизни на земле кротко

  • Законы молекулярной физики

  • Закон физики точка росы

  • Какое значение имеет влажность воздуха в жизни человека кратко

Вопросы по этому материалу:
  • Что называется абсолютной и относительной влажностью воздуха?

  • Что такое точка росы?

  • Какие методы измерения влажности вам известны?

  • Какой из методов измерения влажности наиболее точный?

  • Когда абсолютная влажность воздуха больше — зимой или летом?

  • Какое значение имеет влажность для жизни на Земле? Объяс­ните свой ответ.

worldofschool.ru

Точка росы – это… Что такое Точка росы?

Это статья о физическом явлении. О группе см. Точка росы (группа)

Температура точки росы газа (точка росы) — это значение температуры газа, ниже которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды[1].


На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

где

Tp = точка росы,
a = 17.27,
b = 237,7 °C,
,
T = температура в градусах Цельсия,
RH = относительная влажность в объёмных долях (0 < RH < 1.0),
ln — натуральный логарифм.

Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:

0 °C < T < 60 °C
0.01 < RH < 1.0
0 °C < Tр < 50 °C

Точка росы и коррозия

Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними. Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

Значения точки росы (°С) в разных условиях приведены в таблице[источник не указан 350 дней].

Температура, шарика сухого термометра, °С02,557,51012,51517,52022,525
Относительная влажность %
20−20−18−16−14−12−9,8−7,7−5,6−3,6−1,5−0,5
25−18−15−13−11−9,1−6,9−4,8−2,7−0,61,53,6
30−15−13−11−8,9−6,7−4,5−2,4−0,21,94,16,2
35−14−11−9,1−6,9−4,7−2,5−0,31,94,16,38,5
40−12−9,7−7,4−5,2−2,9−0,71,53,86,08,210,5
45−10−8,2−5,9−3,6−1,30,93,25,57,710,012,3
50−9,1−6,8−4,5−2,20,12,44,77,09,311,613,9
55−7,9−5,6−3,3−0,91,43,76,18,410,713,015,3
60−6,8−4,4−2,10,32,65,07,39,712,014,416,7
65−5,8−3,4−1,01,43,76,18,510,913,215,618,0
70−4,8−2,40,02,44,87,29,612,014,416,819,1
75−3,9−1,51,03,45,88,210,613,015,417,820,3
80−3,0−0,61,94,36,79,211,614,016,418,921,3
85−2,20,22,75,17,610,112,515,017,419,922,3
90−1,41,03,56,08,410,913,415,818,320,823,2
95−0,71,84,36,89,211,714,216,719,221,724,1
1000,02,55,07,510,012,515,017,520,022,525,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлаждения. Нижняя точка росы может пойти вместе с высокой температурой только при очень низкой относительной влажности[источник не указан 350 дней].

Tочка росы, °CВосприятие человекомОтносительная влажность (при 32 °C), %
более 26крайне высокое восприятие, смертельно опасно для больных астмой65 и выше
24—26крайне некомфортное состояние62
21—24очень влажно и некомфортно52—60
18—21неприятно воспринимается большинством людей44—52
16—18комфортно для большинства, но ощущается верхний предел влажности37—46
13—16комфортно38—41
10—12очень комфортно31—37
менее 10немного сухо для некоторых30

См. также

Литература

  1. РМГ 75-2004 76 «Измерения влажности веществ. Термины и определения»

dal.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
