Что точка росы – Как определить точку росы и что это такое: определение, расчет и устранение

Как определить точку росы и что это такое: определение, расчет и устранение

Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мы рассмотрим что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома. Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов. Ключевым является давление воздуха внутри строения и на улице.

Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.

Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.

Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:

• вздутие;
• отслоение;
• шагрень.

Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.

Что такое точка росы в строительстве?

Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:

•
  изменяемые показатели давления;
• температура наружного воздуха.

О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.

Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.

Какие факторы оказывают влияние на точку росы?

На такой показатель, как точка росы влияние оказывают несколько факторов:

• Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге.
• Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

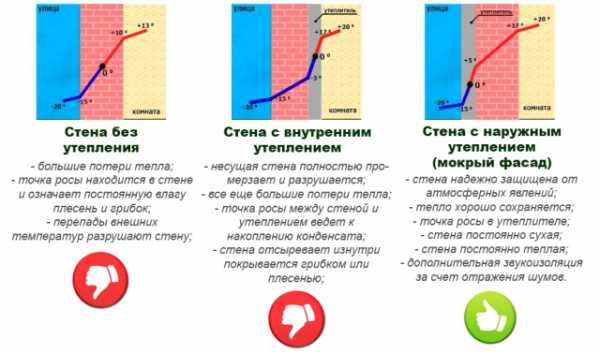

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:

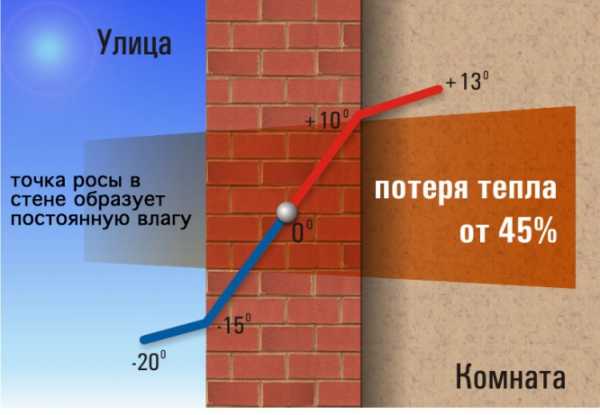

• Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.
• Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.
• Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.

Определение точки росы и выполнение расчета

Человек, проживающий в доме, в котором во внутренних помещениях преобладает повышенная влажность, сталкивается с большими проблемами. Наличие конденсата приводит к появлению сложностей со здоровьем. Высок риск заболеть таким заболеванием, как астма. К тому же конденсат негативно сказывается на конструкциях здания, сокращая срок их службы.

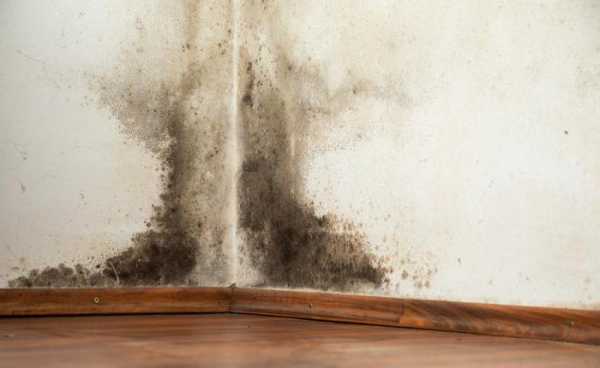

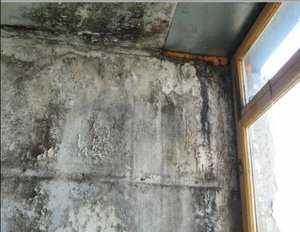

Если уровень влажности внутри помещений дома высок, то на стенах и потолке образуется плесень, от которой трудно избавиться. В таких случаях приходится принимать кардинальные меры — проводить замену стены и потолочной поверхности. Только так можно избавиться от вредных микроорганизмов.

Чтобы избежать этих неприятных моментов, необходимо заранее рассчитать точку росы. Таким образом, можно узнать, имеет ли смысл выполнять в отдельно взятом здании ремонтные работы, утеплять стены.

Стоит сказать, что каждое здание имеет свою индивидуальную точку росы. А это означает, что работа по её расчету будет проводиться с определенными отличиями.

Перед тем как приступать к выполнению расчета этого параметра, во внимание необходимо принимать следующие факторы:

• климатические условия в конкретном регионе;
• толщина стен здания;
• материал, из которого они изготовлены;
• наличие сильных ветров.

Во время строительства застройщик должен проследить, чтобы в используемых при возведении материалах не повысилась влажность и не образовалась точка росы. Правильно произвести измерение точки росы может только специалист. Если в помещениях дома точка росы будет высокая, то специалист сделает вывод, что утепление строения было выполнено неверно.

Такой ответ можно считать отчасти правильным, поскольку при правильном утеплении происходит перемещение точки росы, в результате этот показатель изменяется. Кроме того, выполненные по технологии ремонтные работы влияют на появление конденсата на стенах.

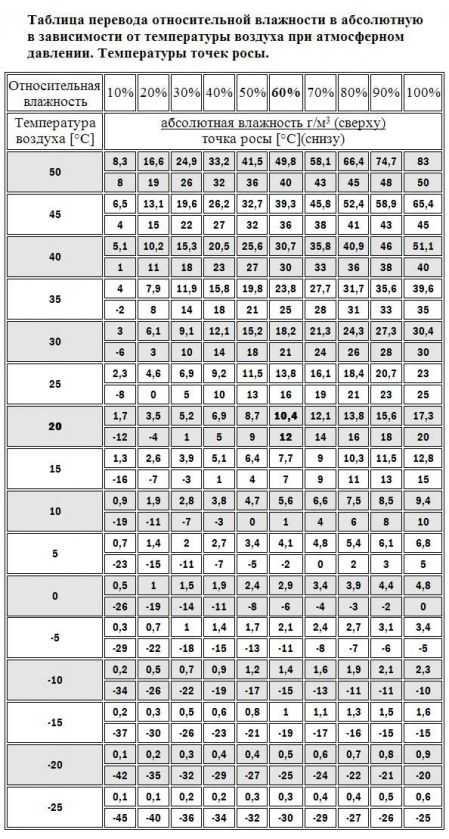

Инструкция по определению точки росы по таблице

Для того чтобы правильно рассчитать точку росы необходимо иметь кроме таблицы еще и специальный инвентарь.

Инструменты для определения

Чтобы правильно определить точку росы, во время работ потребуются следующие инструменты:

• термометр;
• гигрометр;
• бесконтактный термометр.

Этапы выполнения расчета

В помещении, в котором проводится измерение точки росы, необходимо от напольной поверхности отмерить 60 см и расположить на этой высоте градусник. Его можно положить на поверхность стола. С помощью термометра далее необходимо измерить температуру воздуха. Потом следует воспользоваться гигрометром и измерить влажность в помещении. Ориентируясь на значения в таблице, можно определить точку росы.

После этого остается узнать, возможно ли проведение работ в таком помещении. Например, владелец планирует утеплить помещение или устроить в нем полимерные полы. Чтобы узнать, есть ли смысл в проведении таких работ, прибегают к использованию специального бесконтактного термометра. Для этого снова от пола отмеряют расстояние 60 см, после чего измеряют температуру поверхности. Если у вас нет бесконтактного термометра, то в этом случае необходимо взять обычный градусник и обернуть тканью. По прошествии 15 минут необходимо снять показания.

На завершающем этапе необходимо сравнить два результата. Если температура поверхности от определенной точки росы отличается на 4 градуса, это говорит о том, что в помещении преобладает повышенная влажность и имеет место высокая точка росы. В этом случае работы по утеплению сооружений должны проводиться под контролем специалиста. Перед их началом должны быть произведены расчеты толщины материала, которая будет оптимальной для качественного утепления.

Как решить проблему с появившейся точкой росы?

На стенах здания есть несколько возможных мест, где может появиться точка росы:

• У наружной поверхности стены. Здесь вероятность появления этого параметра минимальная. Сухой, как правило, остается внутренняя стена.
• Ближе к внутренней поверхности стены. Здесь высок риск появления конденсата в ситуации, когда на улице наступает резкое похолодание.
• На внутренней стене здания. Точка росы появляется здесь в редких случаях. Если она возникнет, то никакие предпринятые вами меры не помогут избавиться от неё. Остается только смириться, что стены будут немного увлажненными в течение зимы.

В таких случаях для решения проблемы, можно добавить пароизоляцию на поверхность стены. Это обеспечит удержание водяного пара, и он не будет проходить сквозь стены внутрь помещения. А это исключит возникновение точки росы на поверхности стены и потолочной поверхности.

Заключение

Точка росы — важный показатель, на который многие застройщики не обращают внимания во время строительства. А именно от него зависит срок службы конструкций строения. Если этот параметр не учитывается, то стены в процессе эксплуатации будет влажными, что может привести к развитию процессов гниения конструкции. На стенах образуется плесень, а это может негативно отразиться на здоровье человека.

Когда проводится утепление стен, то этот параметр должен приниматься во внимание. Только в этом случае можно провести качественную теплоизоляцию конструкций. Для определения этого параметра, если владелец строения не имеет опыта в этом деле, лучше привлекать квалифицированного специалиста. Он сможет не только правильно рассчитать этот параметр в здании, но и дать рекомендации, которые помогут вам качественно выполнить ремонтные работы и избежать повышенной влажности в помещениях дома.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Определяем точку росы

• От чего зависит точка росы?
• Номограмма определения точки росы

Точка росы – это температура, при которой водяные пары из воздуха начинают конденсироваться на поверхностях. Случается так, что в отопительный сезон мы можем наблюдать конденсирование влаги на окнах и иногда стенах. В последнем случае конденсат может привести даже  к образованию плесени.

В этой статье мы попробуем разобрать такое понятие как «точка росы» и научимся определять температуру выпадения конденсата на поверхностях.

От чего зависит точка росы?

Принято считать, что для определения точки росы нужно знать две переменные:

• Влажности воздуха в помещении
• Температуры воздуха

Рассмотрим простой пример для понимания: воздух внутри помещения имеет температуру +20°C и при влажности воздуха 60% на поверхности с температурой ниже +12°C будет образовываться конденсат.

Благодаря номограмме ниже температуру точки росы можно будет определить более точно.

Номограмма определения точки росы

Чтобы рассчитать температуру точки росы   достаточно иметь дома точный спиртовой градусник и гигрометр. Последний бывает двух типов:

• Гигрометр  обычный — показывает относительную влажность воздуха в процентах. Достаточно просто снять его показания.
• Гигрометр психометрический — имеет два спиртовых термометра с ценой деления 0,1-0,5°C. Один термометр сухой, второй имеет устройство увлажнения.Для удобства определения относительной влажности воздуха в помещении используют психометрическую таблицу.

Измерив эти значения, далее на номограмме с помощью линейки прокладываем луч от шкалы температуры в помещении к известной влажности воздуха, в том месте, где луч пересечет шкалу  «Температура точки росы» и будет нужным  значением температуры поверхности для вашего случая.

Кликните по номограмме определения точки росы, чтобы увеличить ее до полного размера

Для определения уровня влажности в помещении полезно будет купить гигрометр.

umelyeruki.com

Что такое точка росы? Расчет температуры точки росы

Те, кто сколько-нибудь долго жил в деревнях, знают, что даже летним утром трава почти всегда мокрая от росы. Но наверняка мало кто думал, почему так происходит. Откуда же берется эта вода, и какова вообще природа этого явления?

Что такое точка росы?

В прогнозах погоды обычно речь идет лишь о температуре воздуха, осадках, ветре и атмосферном давлении. Между тем, существует еще много важных характеристик, дающих представление об условиях окружающей среды. Среди них точка росы воздуха. Этот термин знаком многим людям, но далеко не все знают, что это такое, и на что влияет этот показатель. Так что такое точка росы?

Под этим словосочетанием подразумевают такой показатель температуры воздуха, при котором достигается предел его насыщения влагой, в результате чего вода начинает конденсироваться либо в виде капель воды на поверхности, либо в виде тумана. Иногда это не имеет особого значения, а кое-где эту информацию обязательно нужно учитывать.

Водяной пар содержится в воздухе всегда в той или иной мере. И точка росы – это сочетание определенных факторов, при которых происходит переход из газообразного агрегатного состояния в жидкое. При этом конденсат образуется на предметах с наименьшей температурой, так же как на крышке кастрюли с кипящей водой. Иногда это доставляет проблемы, например, жильцы плохо утепленных домов или обладатели неправильно установленных стеклопакетов могут столкнуться с постоянной сыростью и запотеванием стекол.

Механизм образования

Итак, что же происходит, когда ночью или ранним утром температура воздуха падает? То есть что такое точка росы по мнению физики, и какие процессы происходят при ее достижении? Крайне интересные.

Вблизи поверхности наиболее холодных предметов образуется тонкий слой газа той же температуры. Его толщина может быть мизерной, однако именно в нем образуется конденсат, выпадающий на поверхность предмета. На улице это в первую очередь могут быть камни, металлические конструкции, трава. Так происходит, если температура воздуха выше точки росы. Зимой же все происходит немного по-другому. Это явление можно наблюдать при дыхании на морозе, когда изо рта выходит пар. Мгновенно охлаждаясь, вода в газообразном состоянии превращается в мельчайшие капельки. Нечто подобное происходит и высоко в атмосфере при образовании облаков.

Факторы влияния

Но почему же так происходит? В первую очередь на образование конденсата оказывает влияние температура окружающей среды и предметов. Кроме того, важное значение имеет относительная и абсолютная влажность воздуха. Чем выше эти показатели, тем выше температура точки росы. При стопроцентной влажности этот показатель будет совпадать с фактическими погодными условиями.

Также значение имеет давление, в первую очередь если необходимо произвести расчет температуры точки росы в условиях сжатого воздуха. Физики продолжают проводить эксперименты в самых разных условиях. И в таком случае различают разновидности атмосферного показателя и его же под давлением. При прочих равных условиях второй показатель будет намного ниже.

Расчет значения

Итак, теперь стало ясно, что такое точка росы, и что на нее влияет. Но как же рассчитать, при каком значении температуры и влажности воздуха водяной пар начнет конденсироваться? Существуют специальные таблицы и формулы, с помощью которых можно рассчитать этот показатель с небольшой погрешностью. Расчет температуры точки росы этими способами учитывает только относительную влажность воздуха и его температуру, так что для газов под давлением ни один из этих методов не подойдет.

Разумеется, еще есть специальные приборы, позволяющие фиксировать этот показатель – психрометры. Их основное назначение – определять влажность воздуха, но и для определения точки росы они также прекрасно подходят.

Значение в строительстве

В первую очередь определение температуры точки росы имеет значение при проектировании зданий. Вода имеет губительное влияние на металлы, из-за нее начинается коррозия, так что образование лишней влаги может стать причиной преждевременного износа конструкции. Если при этом температура будет достаточно высокой, то процесс будет проходить с высокой скоростью.

Также это имеет значение для людей, для которых крайне актуальны проблемы утепления жилища зимой. Зимой внешняя сторона здания гораздо более холодная, чем внутренняя. Таким образом, перепад температур неизбежен. И здесь важно, чтобы точка росы в стене находилась как можно дальше от внутренней поверхности. В ином случае жильцы рискуют столкнуться с вечной влажностью, сыростью, плесенью и прочими последствиями. Так что при строительстве жилых, как многоквартирных, так и частных, домов необходимо учитывать этот фактор. Точка росы в стене будет достигнута в любом случае при снижении температуры воздуха, но задача строителей состоит в том, чтобы она была как можно ближе к внешнему слою.

А все металлические конструкции необходимо покрывать специальными антикоррозийными составами, а также организовывать эффективное отведение от них лишней влаги. В стенах домов для этого используются не только гигроскопичные материалы, но и специальные гидроизолирующие. В комплексе же это позволяет жильцам не страдать из-за вечно мокрых и холодных углов или подоконников.

Значение в авиации

Самолеты летают высоко в воздухе, где температура ниже, чем у земли. И образование конденсата может повлиять на аэродинамику. Особенно это важно при взлете и посадке, поэтому среди других показателей окружающей среды авиационные метеорологи обязательно рассчитывают и точку росы. Это помогает учитывать возможное образование облаков и тумана, если фактическая температура находится близко к ней. Зимой эта информация также имеет важное значение, поскольку в холодную погоду необходимо думать о возможном обледенении самолета и предотвращать его с помощью специальных реагентов, которые наносятся на корпус летательного аппарата.

Значение в других областях и меры противодействия

Кроме того, этот показатель также учитывают производители лаков, красок, защитных составов. Естественно, производители и пользователи высокоточной оптики также должны помнить об этом факторе, чтобы не нанести вред технике, особенно если приходится вносить приборы в теплое помещение с улицы.

Для того чтобы избежать появления конденсата внутри зданий, необходимо обеспечить хорошую вентиляцию и правильное отведение влаги. Например, некоторые люди, желающие сэкономить, могут столкнуться с проблемой постоянного запотевания или подтекания окон. Некачественные или неправильно установленные стеклопакеты могут стать источником постоянных проблем. Так что подобную работу лучше доверить хорошим профессионалам.

Микроклимат и комфорт

А что такое точка росы для людей? Как они чувствуют себя при условиях, когда образуется конденсат? Здесь в первую очередь значение имеет относительная влажность. При достаточно высокой температуре и показателе насыщенности воздуха водяным паром людям кажется, что на улице или в помещении душно. Особенно хорошо это ощущают жители умеренного климатического пояса, приезжая летом в тропики или субтропики. При почти стопроцентной влажности точка росы практически совпадает с фактической температурой воздуха, и людям буквально становится нечем дышать, особенно если очень жарко. В таких условиях некоторые могут испытывать проблемы с сердечно-сосудистой системой, также можно получить тепловой удар, поэтому при резком ухудшении самочувствия необходимо обратиться к медикам.

fb.ru

что это такое, определение и формула расчета :: SYL.ru

В жизни человека все взаимосвязано! И даже романтика и красота природы становятся способом обозначить процессы, протекающие в узких сферах науки. Например, точка росы – что это такое, как не физическое явление, которое натурально можно увидеть рано утром в конце весны или в летнюю пору.

Физический термин

Все физические явления, которые изучаются в школьном курсе физики, окружают нас без перерывов на обеды, сон и праздники. Вся жизнь – это физика, так или иначе уже освоенная человечеством и еще совершенно неизученная. Например, многие явления природы, познанные учеными-физиками, нашли свое научное воплощение в практической деятельности человека. Вот утренняя роса – красота летнего утра. Но от той же росы, выпадающей в жилых помещениях из-за неправильно установленных окон, нарушенной гидро- и теплоизоляции можно получить огромное количество проблем. И определенные параметры, когда влага выпадает на окружающие поверхности, получили красивое название – точка росы. Если использовать грамотный язык предметных определений, то этот параметр является значением температуры газа, охлаждаемом изобарически (при постоянном давлении), при котором водяной пар, содержащийся в этом газе, приобретает насыщенность.

Влажность воздуха

В грамотном определении понятия “точка росы” есть еще один важный физический термин – изобарическое охлаждение воздуха. Немногие, смотря на лужи на подоконнике, образовавшиеся из скопившейся на стеклах влаги, вспомнят закон Гей-Лоссака – относительное изменение объема данной массы газа при неизменном давлении пропорционально изменению температуры. Хотя о влажности воздуха люди слышат ежедневно в прогнозе погоды. Количество водяного пара в окружающем воздухе, взятом в объеме 1 куб. м, называется абсолютной влажностью. А вот относительная влажность воздуха – это показатель соотношения количества водяного пара воздуха (исчисляется в процентах) к максимально возможному при имеющейся температуре. И именно при рассмотрении этой характеристики возникает понятие “точка росы”. Что это такое? Это температура, при которой водяной пар становится насыщенным и осаждается каплями воды при имеющемся давлении. Если прогноз погоды говорит о высокой относительной влажности воздуха, то температура точки росы будет приближаться к температуре окружающего воздуха.

Быт, воздух, вода

Человек в быту крайне редко задумывается о таком понятии, как точка росы. Определение ее важно лишь в некоторых производствах, в строительстве, медицине. Но для каждого важна определенная влажность окружающего воздуха для хорошего самочувствия. Когда воздух достаточной влажности, дышится легко и свободно, но стоит этому показателю измениться при постоянном давлении и температуре окружающей среды, то ощущается или сухость, или избыточная влажность. Именно на основании относительной влажности воздуха может быть определена и точка росы. Это явление – очень сложный и значимый аспект физики атмосферы. Так же оно важно и для жизнедеятельности человека. Например, строители на опыте знают, что точка росы – значимый параметр качественной постройки, оказывающий влияние на весь быт будущих жильцов или пользователей.

Зачем нужно определять точку росы в строительстве?

Измерение точки росы – достаточно простая задача, если пользоваться определенными формулами и правилами. Но для чего необходимо знать этот природный параметр людям, занимающимся строительством? Здесь все очень просто – для понимания процесса утепления помещения, ведь слой, служащий преградой для холода и влаги, может располагаться как с внутренней стороны помещения, так и с наружной, а может отсутствовать вовсе. К тому же от точки росы зависит и толщина утеплителя. При расчете этого параметра с точки зрения строительства и утепления зданий необходимо учитывать следующие параметры:

• материал и толщина материалов всех компонентов стены;
• температура в помещении;
• температура снаружи помещения;
• влажность воздуха в помещении;
• влажность воздуха снаружи помещения.

Чем ближе физически расположена точка росы к внутренней поверхности стены, тем больший период времени стена будет влажная. Это будет происходить при понижении температуры воздуха как на улице, так и в помещении. Профессиональные строители знают, что для создания оптимального микроклимата в помещении в районах с значительным годовым разбросом температуры здание необходимо в первую очередь утеплять снаружи, произведя расчет толщины изолирующего слоя для правильного определения в нем физического расположения точки росы.

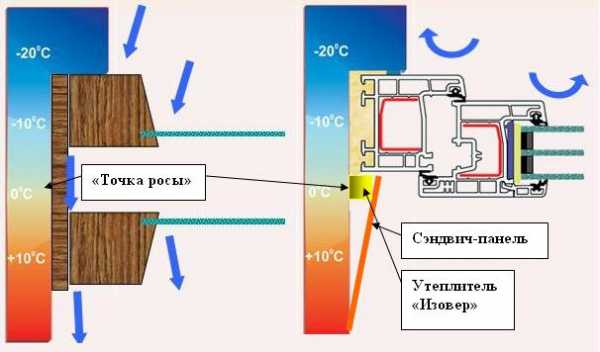

Окна “плачут”

Новые технологии делают жизнь комфортнее. Например, пластиковые окна позволили сделать здания более защищенными от капризов погоды, внешних звуков, эффективнее сохранять тепло, отказаться от рутинной осенне-весенней обязанности конопатить и расконопачивать оконные рамы. Но этот вариант работает на все 100 % только в том случае, если окна установлены с соблюдением всех параметров, в том числе и с учетом такого фактора, как температура точки росы. Деревянные рамы окон, даже если они хорошо законопачены, имеют естественные микропоры, служащие своеобразными вентиляционными каналами. О таких рамах говорят “дышащие”. А вот пластиковые окна лишены столь необходимого компонента для создания комфортного микроклимата. Именно поэтому, когда влажность и температура перестают находиться в определенном равновесии, окна начинают “плакать” – влага скапливается на стеклах и пластиковых переборках, стекая вниз и образуя лужи на подоконниках. Это негативно сказывается на состоянии помещений – повышается влажность, предметы, находящиеся в нем, могут отсыревать, заплесневеть. При установке пластиковых окон следует всегда помнить о том, что точка росы зависит от двух факторов – от температуры поверхности окна и от влажности воздуха в помещении. Однокамерное окно в климате с низкими температурами воздуха в любом случае будет “плакать”, если такое окно стоит в жилом отапливаемом помещении. Поэтому рекомендуется в таком случае ставить даже не двух, а трехкамерные окна. Тогда внутреннее стекло будет иметь достаточно высокую температуру, по сравнению со стеклом наружным, чтобы оставаться сухим. Также необходимо нормализовать влажность воздуха в квартире, наладив качественную вентиляцию. Если в квартире сухо, а окна установлены правильные, то точка росы никак себя не проявит и поверхность стекла будет оставаться сухой.

Точка росы и разрушение металла

Технические разработки позволили не заниматься высчитыванием точки росы по формулам, а использовать специальный прибор, который автоматически определяет этот параметр для влаги и углеводородов – это так называемый анализатор точки росы. Он используется специалистами во время проведения определенных видов работ, например при нанесении защитного покрытия на приборы и системы из материалов, подверженных коррозии из-за высокой влажности. Ведь если поверхность перед нанесением покрытия обладает недостаточной сухостью, то нанесенная защита работать не будет, так как не проявится достаточная адгезия, то есть сцепление между материалами. Окрашенная поверхность будет покрываться вздутиями, трещинами, а основной материал продолжит разрушаться даже под защитой. Именно для качественной антикоррозионной защиты необходимо знать точку росы, вычисляя ее при помощи формул и приборов-анализаторов.

Самочувствие и точка росы

Температура точки росы – важный природный параметр, о которым человек практически никогда не задумывается в повседневной жизни. Но этот фактор оказывает самое непосредственное влияние на самочувствие, именно здесь играет роль относительная влажность воздуха, о которой упоминается в прогнозах погоды. Так, учеными и медиками замечено, что высокий показатель точки росы ощущается как дискомфорт, и если температура воздуха высока, а точка росы приближается к ней достаточно близко, то человек страдает от влажной духоты.

Мировые метеорологические наблюдения

Расчет точки росы – важный параметр для проведения многих видов технических работ, для здоровья человека. Она входит в физические природные явления и может относиться к такой науке, как метеорология – наблюдения за погодой. Эта область изучения природы зародилась очень давно, но как научная область организовалась в 17-м веке, когда Галилео Галилеем был придуман термометр, а Отто фон Герике – барометр. Измерения температуры, влажности воздуха, атмосферного давления позволили сделать вывод о таком параметре, как точка росы. Когда его впервые зафиксировали и стали использовать в разных сферах жизнедеятельности человека, точно неизвестно, но наблюдения и фиксация этого физического явления проводятся постоянно во всех точках земного шара. Наивысшая температура точки росы была зафиксирована в иранском городке Джаска 20 июля 2012 года и составляла 35 ⁰С. Теперь можно понять, почему с повышением влажности воздуха и температуры окружающей среды становится трудно дышать – в этом свою роль играет такой параметр, как точка росы. Что это такое? Фактор соотношения влажности воздуха и температуры, при которых конденсируется влага.

Основная формула

Сама же точка росы как природное явление высчитывается несколькими способами. Наиболее простой представлен формулой на рисунке ниже.

В ней Т_р – точка росы, RH – относительная влажность, Т – температура, цифровые значения 243,12 и 17,62 являются постоянными.

Дання формула дает погрешность в 1 ⁰С, и если его учесть, то параметр будет высчитан достаточно верно.

Таблица для определения точки росы

Расчет точки росы – достаточно сложный алгоритм, требующий не только знания определенных физических параметров, но и умения пользоваться определенными математическими формулами. Сложный и достаточно длительный процесс расчета можно убрать, если воспользоваться табличными значениями. В таких таблицах указывается относительная влажность воздуха и температура окружающей среды, Пересечение этих параметров в табличной сетке дает значение температуры точки росы.

Утепеление дома – снаружи или изнутри?

Формула расчета точки росы в обыденной жизни мало кому пригодится. Но вот в некоторых производствах и сферах деятельности человека без нее обойтись нельзя. Точка росы, определение которой было рассмотрено выше, является важным параметром качественного строительства и обустройства помещений любого назначения. Каким бы ни было здание, в нем должно быть сухо, а значит, точка росы в стене должна быть или устранена полностью, или сведена на максимальное удаление от внутренней поверхности. Например, строительство и утепление зданий в обязательном порядке потребуют таких расчетов. Сегодня можно найти немало табличных указателей с уже высчитанными значениями. Но многие пользуются формулами для подтверждения указанных данных и максимально точного определения точки росы для качественной тепло- и гидроизоляции помещений при конкретных условиях. В этом случае необходимо учитывать параметры материалов стен, утеплителя, пароизоляции. Опытные строители говорят о том, что точка росы не стационарный показатель, он постоянно движется с изменением внешних факторов. Но утеплять здания, расположенные в зонах с широким перепадом температурного фона в соотношении внутри-снаружи, необходимо извне помещения, то есть с улицы. Тогда точка росы будет располагаться в утеплителе, влага будет испаряться на улицу, а не вовнутрь, и помещение останется сухим.

Инструменты для измерения

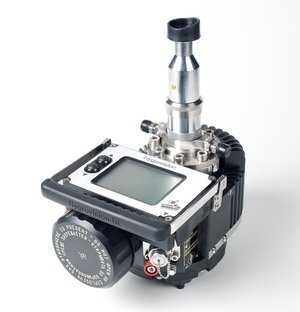

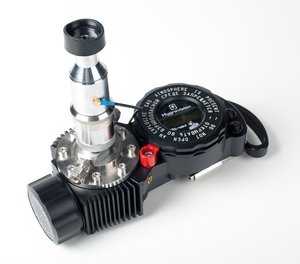

Понятие точки росы широко применяется на газоизмерительных станциях, на автомобильных газонаполнительных компрессорных станциях, на станциях подземного хранения и осушки природного газа, для поверки гигрометров и генераторов влажного газа. Точка росы – важная характеристика для качественной эксплуатации как для жилых и промышленных помещений, так и для газопроводов и систем хранения газа. Прибор для измерения точки росы позволяет отказаться от сложных расчетов по формулам и высчитывать этот параметр при самостоятельно измерении факторов внешней среды – температуры, влажности и давления. Самый первый разработанный прибор – гигрометр психрометрический, его еще называют психрометром. Сейчас это лабораторное устройство, не применяемое в практической деятельности. Развитие электронных вычислительных анализаторов не упустило и такого физического параметра, как соотношение влажности и температуры окружающего воздуха, а значит, и вычисление точки росы. Такие устройства просты в эксплуатации, хотя некоторые модели, в том числе и обладающие свойствами тепловизора, требуют обработки полученной информации при помощи специальных компьютерных программ. Анализатор точки росы – значимое приспособление в строительстве, а также в обслуживании газопроводов и газораспределительных станций, значительно упрощающее деятельность человека.

Значение точки росы для деятельности человека

Комфорт – это тепло и уют, невозможные без определенного баланса температуры и влажности воздуха, которые во многих случаях обеспечиваются при помощи системы отопления, работающей на природном газе. Тут-то как раз и видно, насколько точка росы является важной физической характеристикой, ведь от нее зависит появление сырости, нарушение гидроизоляции, разрушение материалов, ухудшение их качества.

Природный газ важное значение имеет как для бытовых, так и производственных нужд человека. И точка росы газа играет важную роль в его транспортировке и хранении. Верно рассчитанная точка росы газа позволяет вовремя предупредить возникновение опасных ситуаций при транспортировке и хранении голубого топлива, а этот же параметр, учтенный при строительстве здания, позволит избежать появления плесени, опасной для здоровья и даже жизни людей.

Важный физический параметр, имеющий прикладное значение – точка росы. Что это такое в жизнедеятельности человека? Это тот температурный фактор, от которого зависят многие сферы быта и деятельности человека: от самочувствия до качественной эксплуатации зданий, машин и механизмов.

www.syl.ru

Точка росы – что о ней нужно знать

Собираясь утеплять свои жилища, многие владельцы домов сталкиваются с проблемой выбора утеплительных материалов. Действительно, ассортимент теплоизоляторов достаточно велик и все они имеют разные характеристики и области применения. Одним из основных параметров утеплителя является паропроницаемость — свойство материалов и конструкций, выполненных из них, пропускать сквозь себя водяной пар. Зачем нам нужно знать этот параметр?

Дело в том, что влажные, тем более мокрые, теплоизоляционные материалы существенно увеличивают свою теплопроводность. И как следствие перестают выполнять теплоизолирующие функции, т.е. утеплитель уже не утепляет, а присутствует только для вида. Мало того влага, сконденсировавшаяся в материале ограждающей конструкции, замерзая зимой, разрушает его изнутри, ослабляя конструктивную прочность, что чревато резким ухудшением здоровья жильцов.

При изучении этих процессов появляется на свет так называемая «точка росы» — термин, связанный с конденсацией водяного пара. Какое отношение он имеет к строительству, мы сейчас и попробуем разобраться. По-простому, что называется «на пальцах».

Начнем издалека. Вода — основа жизни на нашей планете — присутствует в наших домах в трех агрегатных состояниях:

• в жидком — в водопроводных трубах, стакане, наших животиках;
• в газообразном — в виде пара над кастрюлькой с супом, в паровом утюге, в выдыхаемом нами воздухе;
• в твердом — в сосульках на крыше, в виде льда на крыльце (куда смотрят дворники?!), в морозилке холодильника и бокале виски.

Помимо этих очевидных мест, вода еще находится в ограждающих конструкциях (стенах, перекрытиях, кровле) нашего дома. С целью упрощения понимания в дальнейшем мы будем рассматривать только стены (точнее одну стену), подразумевая, что схожие процессы протекают и в других конструкциях здания.

Прежде чем рассматривать паропроницаемость стен, остановимся на водяном паре. Как и все газы, составляющие воздух в помещении, он обладает парциальным давлением (парциальный — частичный, составляющий часть чего-либо). То есть водяной пар давит на стену с определенной силой. И если снаружи (с улицы) на эту же стену давит с такой же силой тот же водяной пар, то он (пар) никуда двигаться не будет.

Но если дома жарко и сыро, а за окном холодный сухой морозец, то пар, как скаковая лошадь, ринется туда, где его парциальное давление ниже (так как влаги в уличном воздухе нет или очень мало), т.е. на улицу, проникая сквозь поры материала стены. При этом охлаждаясь по пути (ведь температура внутренней поверхности стены +25 °С, а наружной, например, –20 °С, мороз, однако), и по мере остывания превращаясь в воду (конденсируясь).

Переходить в другое агрегатное состояние (воду) водяной пар может при понижении температуры, повышении атмосферного давления, увеличении количества пара в воздухе (повышении влажности). Нормальное атмосферное давление (760 мм ртутного столба) там, где живут люди, может изменяться всего лишь на пару–тройку процентов в обе стороны, поэтому его влияние мы учитывать не будем.

Рассмотрим физику процесса конденсации пара в материале стены по мере его продвижения изнутри наружу. Для простоты будем считать, что температура воздуха внутри и снаружи помещения постоянны. Количество водяного пара в граммах в единице объема воздуха (1 м³) называется абсолютной влажностью воздуха. В строительных теплофизических расчетах применяется параметр относительная влажность воздуха. Он показывает количество водяного пара в воздухе в долях от максимально возможного при конкретной температуре и чаще всего выражается в процентах.

Например, относительная влажность воздуха 60% при температуре 20 °С, говорит о том, что в одном кубическом метре воздуха в виде пара находится 10,4 грамма воды, что составляет 60% (6/10) от максимального количества воды (17,3 грамма в 1 м³), которое может находиться в парообразном состоянии в том же кубометре воздуха при данной температуре.

Каждый i–тый газ, составляющий наш воздух (азот, кислород, аргон, углекислый газ и др.) как и водяной пар, создает свое собственное парциальное давление е_i, определяемое согласно уравнению Клапейрона (формулу смотрите на картинке). Сумму парциальных давлений газов воздуха можно измерить с помощью обыкновенного барометра. Доля давления насыщенного пара в ней не превышает 0,1 % и для температуры 20 °С составляет примерно 2,34 кПа (смотри таблицу).

При 100% относительной влажности воздух максимально насыщен водяным паром и называется насыщенным (по аналогии с объевшимся человеком). Степень насыщенности воздуха водяным паром зависит только от его температуры, чем она выше, тем больше молекул воды в единице объема может находиться в парообразном состоянии. Зависимость давления насыщенного пара от его температуры была снята экспериментальным путем и занесена в специальные таблицы. Парциальное давление насыщенного водяного пара называется давлением насыщения воздуха водяным паром и обозначается символом Е (смотри картинку с графиками).

Если увеличить температуру воздуха с некоторой (отличной от ноля) абсолютной влажностью его относительная влажность понизится, так как величина парциального давления водяного пара растет линейно от температуры, причем достаточно медленно, а давление насыщения растет по экспоненте (т.е. гораздо быстрее). Наоборот, при охлаждении воздуха относительная влажность возрастет вследствие более быстрого снижения величины давления насыщения.

По мере остывания влажного воздуха до некоторой температуры, когда парциальное давление пара станет равным давлению насыщения паром при этой же температуре, относительная влажность воздуха составит 100%, то есть воздух достигнет максимального насыщения водяным паром. Эта температура называется точкой росы. Если воздух будет и далее охлаждаться, то часть влаги начнет из него конденсироваться. Воздух при этом будет по-прежнему полностью насыщен водяным паром, а его давление насыщения будет снижаться в соответствии с падающей температурой.

В процессе снижения температуры, она в каждый момент времени будет точкой росы для новой сформировавшейся абсолютной влажности воздуха. Другими словами, по мере продвижения (диффузии) водяного пара сквозь материал стены в сторону холодной улицы, он с каждым сантиметром будет попадать во все более холодные слои, и, остывая, продолжит конденсироваться, увлажняя при этом стену.

Условием отсутствия образования конденсата на внутренней поверхности стены и в ее толще является поддержание температуры ограждающих конструкций и воздуха в помещении выше точки росы, а это значит, что парциальное давление водяных паров в каждой точке сечения стены должно быть меньше давления насыщения пара. Соблюдения этого условия можно добиться наружным утеплением стен, их внутренней пароизоляцией, снижением абсолютной влажности воздуха в помещении путем его проветривания и вентилирования.

О том, чем и какие стены можно утеплять, не опасаясь обрушения перекрытий, расскажем в следующей статье.

budumuzhi.com

Как определить точку росы

Экология потребления.Усадьба:Одним из условий качественного утепление дома является расчет точки росы, которая должна находиться ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи.

Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.



Что такое точка росы

Точка росы – это показатель температуры, при котором происходит максимальное насыщение воздуха паром, и он начинает конденсироваться. Зависит этот показатель от двух основных факторов: температуры и влажности воздуха.

При изменении хотя бы одной из этих двух величин меняется и точка росы, то есть она постоянно перемещается, так же, как и не бывают все время постоянными температура и влажность воздуха.

Существует таблица точек росы при разных температурах и влажности воздуха, разработанная специалистами. Из нее можно увидеть, при каких условиях пар начинает конденсироваться. Например, в зимнее время при нормативной температуре воздуха в помещении +200С и влажности от 50% до 60% точка росы будет колебаться от 9,30С до 120С. То есть, внутри помещения не должен образовываться конденсат, так как при указанных условиях нет поверхностей с такой температурой.

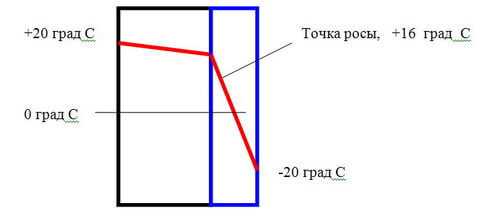

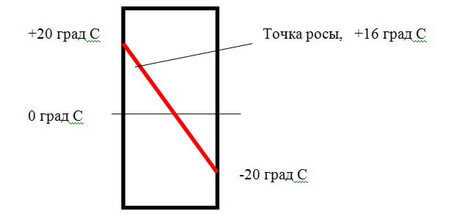

Рассмотрим далее. Если в доме +200С, а на улице температура -200С, то в стене найдется точка росы с температурой +120С при относительной влажности 60%. Точка росы может перемещаться по толщине стены в зависимости от температуры внутри помещения и снаружи, а также от влажности в самой стене. Чем ближе точка росы к внутренней поверхности, тем больше вероятность того, что стена будет мокрая изнутри. А это уже создает неблагоприятные условия для проживания. Утепляя дом, мы можем сместить точку росы, так как при этом меняется температура самой стены.



Где будет находиться точка росы

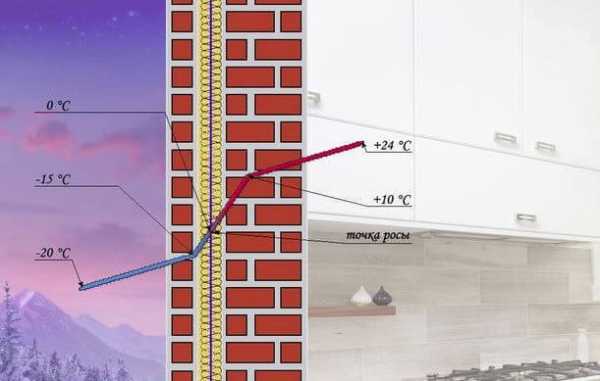

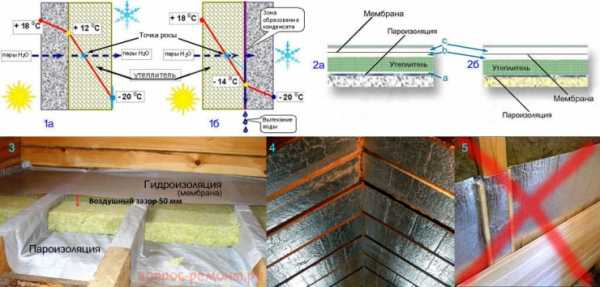

Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

1. Конструкция без утеплителя, тогда точка росы расположена:

• внутри стены ближе к наружной поверхности;
• внутри стены смещена к внутренней поверхности;
• на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

2. Имеется наружный утеплитель, тогда точка росы находится:

• внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
• любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

3. Сделана внутренняя обшивка, то точка росы будет:

• внутри стены ближе к утеплителю;
• на внутренней поверхности стены под обшивкой;
• в самом утеплителе.

Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

• стена была сухой и теплой;
• утеплитель имел хорошую паропроницаемость и небольшую толщину;
• в здании функционировали вентиляция и отопление.

Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

Чтобы более точно рассчитать точку росы для этого существует множество калькуляторов в интернете. опубликовано econet.ru

econet.ru

Что такое точка росы в строительстве, расчет точки росы + таблица

Утепление дома позволяет не только жить с комфортом, но и меньше платить за отопление. Процесс утепления начинают с выбора способа теплоизоляции и подбора теплоизоляционных материалов. На первый взгляд все кажется просто: добавь слой хорошего теплоизоляционного материала к толщине стены и наслаждайся теплом и уютом!

На деле все оказывается значительно сложнее. В интернете немало роликов с сюжетами о плесени на стенах и разрушении построек,  причиной которых стало всего лишь неправильное утепление строения, а точнее, положение точки росы внутри дома или в массиве стены, что привело к скоплению влаги на поверхности стен.

Правильное определение точки росы в стене является главным условием проведения качественного, надежного и эффективного утепления дома.

Что такое точка росы ?

В физике точкой росы называют температуру газа, при которой водяной пар, присутствующий в нем, при постоянном давлении, из газообразного состояния переходит в жидкое состояние. При этом в воздухе образуется конденсат, или, как часто говорят, выпадает роса.

Точка росы неразрывно связана с концентрацией водяного пара в воздухе: чем она выше, тем выше температура точки росы. Простой пример, в бане, в парильне, конденсат образуется даже при температуре, приближенной к 100 С. Для образования капель воды в парной пару достаточно вступить в контакт с любой поверхностью, нагрев которой хоть немного ниже его температуры.

Уровень концентрации водяного пара в воздухе называют влажностью. Для определения влажности используют прибор гигрометр. В жилом помещении при температуре воздуха 20-25 С нормальной считается влажность 40-60%.

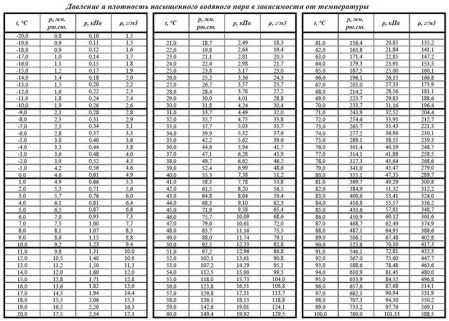

Определить точку росы для жилого помещения можно по теплотехническим таблицам.

Для среднестатистического жилого помещения ее значение находится в диапазоне от 6 до 12 С. Это, значит, что на любой поверхности, имеющей температуру равную температуре точки росы и ниже нее (12С и ниже), помещенной в жилом помещении, обязательно образуется конденсат. Именно это явление можно наблюдать на поверхности плохих окон в холодное время года.

А при чем здесь стены?

Спросите вы, ведь их внутренняя поверхность в  отапливаемой квартире или доме всегда теплая и имеет температуру окружающего воздуха, а в местах установки радиаторов, превышает ее.

Действительно на внутренней поверхности стен конденсат не образуется… до тех пор, пока вы не решите утеплить их изнутри, используя для этого любой, понравившийся вам теплоизоляционный материал. Неважно, возьмете вы паропроницаемый утеплитель на основе каменной ваты или отдадите предпочтение понеполистиролу – эффект будет примерно одинаковый. На внутренней поверхности стен под слоем утеплителя со временем образуется влага, скопление которой может привести к плесени. Виной тому точка росы на внутренней поверхности стен.

Где она, точка росы?

Температура внутренней поверхности стены дома равна температуре помещения, а температура наружной поверхности стены дома равна температуре окружающей среды. В холодное время года может наблюдаться разница температур внутри и снаружи 30 и более градусов.

Потерю тепла через поверхность стены можно представить графически, соединив прямой линией отметку температур внутри и снаружи дома. Падение температуры в толще стены идет постепенно и тем интенсивнее, чем меньше толщина стены или чем выше теплопроводность материалов, из которых она изготовлена, но в любом случае при однородном составе стены (например, только из кирпича) температура точки росы (12 С и ниже) будет находиться внутри стены.

Именно здесь, внутри стены, происходит образование конденсата, что ведет к промерзанию стен и их разрушению при многократных циклах замерзания и оттаивания. По этой причине рекомендуется отапливать дом постоянно, поддерживая на одном и том же уровне температуру стен, стараясь исключить периоды оттаивания постройки и нового промерзания.

Следует отметить, что из какого бы материала не был построен дом, стены его всегда паропроницаемы в той или иной степени. Внутри стены всегда присутствует некоторое количество влаги.

Если утеплили стены изнутри

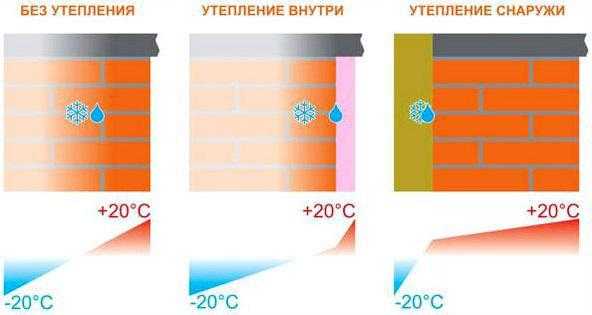

При расположении теплоизоляционного материала с внутренней поверхности стен (рис1) Основное падение температуры будет приходиться на толщу теплоизоляции. В итоге температура ее поверхности внутри дома будет равна температуре комнаты, а температура наружной поверхности в зависимости от толщи теплоизоляционного материала и его качества будет ниже температуры точки росы. При этом температура стены за слоем теплоизоляции будет еще ниже на 1-3 С, что неизменно приведет к выпадению конденсата.

Получается, что водяной пар, находящийся в доме, стремясь выйти наружу, проходит через теплоизоляционный материал, остывает и конденсируется на внутренних стенах, не попадая в их толщу, даже если для стен использован строительный материал с хорошей паропроницаемостью.

Вывод может быть только один: утеплять дом изнутри нельзя!

Как  вывести точку росы наружу?

При расположении теплоизоляционного материала снаружи стен температуру окружающей среды будет иметь не стена, а наружный слой теплоизоляции. График падения температуры в этом случае будет более пологим, а температура точки росы на нем, в зависимости от разницы температур снаружи и внутри дома, будет находиться за пределами стены в толще теплоизоляционного материала или в стене, но в непосредственной близости к ее наружной поверхности.

Получается, что чем толще слой теплоизоляции, тем вероятнее нахождение точки росы за пределами стены, а это значит, что хорошо утепленные снаружи стены дома будут всегда сухими, что позволит увеличить срок эксплуатации строения.

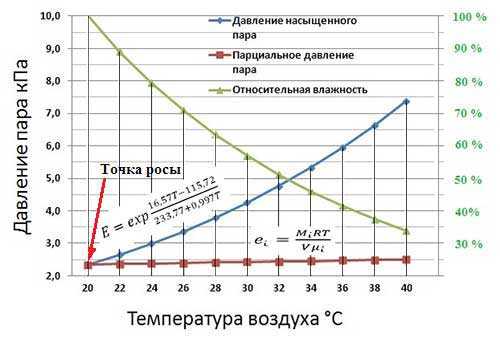

Как рассчитать точку росы?

Для расчета точки росы в стене используется методика проектирования тепловой защиты зданий, подробно изложенная в Своде правил по проектированию и строительству  СП 23-101-2004. Приблизительный  примитивный расчет в этом вряд ли поможет.

Получить достоверные результаты можно воспользовавшись услугами соответствующих онлайн калькуляторов, найти которые несложно в интернете.

Какому теплоизоляционному материалу отдать предпочтение

Понятие точки росы в стене позволяет лучше понять и представить физические процессы, связанные с потерей тепла через плоскость стены и правильно выбрать теплоизоляционный материал, определив при этом способы его монтажа.

Как правило, выбирать приходится между минеральной ватой и пенополстиролом.

Теплоизоляционные материалы на основе минеральной ваты отличаются паропроницаемостью и при нахождении точки росы в их массиве не препятствуют движению пара и его выходу наружу, в атмосферу. Разумеется, речь идет лишь о части водяного пара. Оставшаяся часть превратится в воду и стечет вниз по слою утеплителя. Кстати, все теплоизоляционные материалы из базальтового и стекловолокна устойчивы к воздействию влаги, не подвержены плесени и отлично переносят многократные циклы оттаивания и замерзания. Так что положение точки росы в слое теплоизоляции вреда ей не причинит.

Пенополистирол не паропроницаем. Поэтому влага скопится на его внутренней поверхности. Для ее отвода между стеной и слоем теплоизоляции нужно оставлять пазу, делая в них направляющие. Только в этом случае можно говорить о сохранности стен и высоком качестве их утепления.

aquagroup.ru
