Виды смесительных узлов для отопления

Виды смесительных узлов для отопления

Смесительный узел – это узел, в котором происходит смешивание. В системах отопления это смешивание двух разных сред (жидкостей).

Назначение смесительного узла – получить необходимую настроечную температуру теплоносителя.

Смесительные узлы можно разделить на две категории:

1. Последовательный тип смешивания

2. Параллельный тип смешивания

Последовательный тип смешивания является самым энергоэффективным и более производительным типом смешивания и вот почему:

1. Более производительным он является, потому что весь расход насоса идет в контур, которому контролируется температура теплоносителя. То есть в зависимости от параллельного типа смешивания в последовательном типе смешивания весь расход идет тому контуру, для которого и предназначен смесительный узел.

2. Энергоэффективным он является, потому, что возвращаемый теплоноситель из смесительного узла обладает самой низкой температурой. Что согласно теплотехнике увеличивает мощность теплоотдачи. Смесительный узел с последовательным типом смешивания обязательно внедряется в низкотемпературные системы отопления

Параллельный тип смешивания, на мой взгляд, является некоторым уродом в системе отопления. Так как любому развивающемуся человеку сначала проще изобрести смесительный узел с параллельным типом смешивания.

Недостатки параллельного типа смешивания:

1. Расход насоса распределяется по разные стороны от смесительного узла. В некоторых смесительных узлах имеется внутренние потери расхода из-за особенностей движения теплоносителя.

2. Температура теплоносителя, от которой избавляется смесительный узел, равна настроечной температуре смесительного узла. Что однозначно является неразумным подходом к энергоэффективности. Такой узел подходит для высокотемпературных систем отопления. Где имеются контура с высокими температурами.

Смесительный узел с последовательным типом смешивания, который имеет центральное смешивание.

Как работает Перепускной клапан

Смесительный узел с последовательным смешиванием, который имеет боковое смешивание.

Что такое центральное и боковое смешивание написано здесь: http://infosantehnik.ru/str/50.html

Смесительный узел с параллельным типом смешивания, у которого клапан имеет центральное или боковое смешивание.

Смесительный узел с параллельным типом смешивания, который имеет боковое смешивание.

Смесительный узел с двойным смешиванием

В такой схеме смесительного узла присутствую два узла смешивания и его смело можно назвать смесительный узел двойного смешивания.

Смешивание происходит в двух местах:

Расход насоса распределяется в трех контурах: (С1-С2),(С3-С4),(Линия 1)

Самый дешевый и не энергоэффективный смесительный узел марки:

Watts IsoTherm

Такой узел предназначен для теплых водяных полов. Подходит для высокотемпературных систем отопления. Например, если имеется радиаторное отопления (не ниже 60 градусов), и теплые водяные полы, которым температура теплоносителя рассчитана не выше 50 градусов. То есть на вход требуется всегда выше температура, чем настроечная.

Условие Т1>Т2. Невозможно чтобы Т1=Т2. Это условие относится ко всем смесительным узлам с параллельным типом смешивания. Повторюсь, для низких температур такой узел не подходит.

Смесительный узел с последовательным типом смешивания, имеющий трехходовой клапан с центральным смешиванием обладает самым энергоэффективными характеристиками.

Пример энергоэффективного узла смешивания

У такого смесительного узла может быть условие когда температура С1=С3

Смесительный узел DualMix от Valtec

Dualmix является параллельным типом смешивания, у которого по умолчанию в комплекте имеется трехходовой клапан с боковым смешиванием.

Смесительный узел CombiMix от Valtec

Смесительный узел CombiMix является последовательным типом смешивания, но это боковое смешивание. И к сожалению такой смесительный узел не подходит для низких температур. То есть температура на входе должна быть выше настроечной температуры узла.

Недостаток смесительного узла CombiMix в том, что этот смесительный узел с боковым смешиванием. А для низкотемпературных систем отопления подходят смесительные узлы, в которых имеется трехходовой клапан с центральным смешиванием.

Подробнее о клапанах и типах смешивания найдете здесь: http://infosantehnik.ru/str/50.html

Кстати готовые смесительные узлы FAR (TERMO-FAR) вполне удовлетворяют требованиям энергоэффективновсти.

В таком узле имеется термостатический смеситель с центральным смешиванием. То есть когда закрывается горячий проход, то в это же время открывается холодный проход. Каждый из двух проходов могут быть полностью закрыты по отдельности. Только такой трехходовой клапан может быть энергоэффективным. В любом случае узнавайте подробную работы трехходовых клапанов. Потому что могут подсунуть клапан с боковым смешиванием и тогда труба дело…

Можно приобретать готовые изделия они обычно имеют трехходвые клапана с центральным смешиванием, которые позволяют иметь одинаковую температуру настройки и входящей температуры.

Например,

Для получения смесительных узлов можно использовать различные клапана подробнее здесь:

Как работают сервоприводы и трехходовые клапаны

На этом статья закончена, пишите комментарии.

infosantehnik.ru

Смесительный узел. Принцип работы. Назначение и расчеты.

Смесительный узел. Принцип работы. Назначение и расчеты.

Смесительный узел – это специальная цепь трубопроводов, которая образует смешивание двух разных потоков в один.

Для чего это нужно?

Гидравлический разделитель (гидрострелка) по своей природе образует смесительный узел, но он создает независимое пространство внутри себя, и в этом пространстве присутствуют два и более, независимых контуров.
Подробнее о гидравлическом разделителе:
Гидрострелка. Принцип работы, назначение и расчеты.

Чем же отличается смесительный узел от гидрострелки?

В смесительном узле происходит принудительное разделение потоков, то есть имеется не прерывный поток воды и он делиться за счет только движения воды. В гидрострелке получается область, где вода находится в свободном положение, эту воду начинают разгонять силы создаваемые насосом: Поток от одной зоны к другой.
В смесительном узле движение воды сразу смешивается. То есть смешиваются два разных потока в один поток.
Рассмотрим абсолютную схему смесительного узла

Важно понять, что существуют два типа смешивания: Последовательный и параллельный.
Последовательный тип смешивания хорош тем, что весь расход насоса идет потребителю.
Параллельный тип смешивания хорош тем, что можно сделать для регулировки один двухходовой клапан для регулирования. Но у параллельного типа смешивания есть один большой недостаток, это непостоянный расход потребителя. Так же расход насоса разбавляется с расходом источника.
Существует такая странная схема, которую можно сравнить с комбинированным типом смешивания. Такой тип смешивания содержит в себе сразу и параллельный и последовательный тип смешивания.

Комбинированный тип смешивания можно переключать из параллельного типа смешивания в последовательный тип смешивания. Также можно проводить различные балансировочные действия, для получения сразу двух типов смешивания. Такая схема подойдет там, где нужно сделать определенные расходы между контуром источника и контуром потребителя.
Последовательный тип смешивания
Обладает большей производительностью расхода в отличие от параллельного типа смешивания.
Виды схем смешивания для последовательного типа смешивания разделяются только различностью элементов и способом расположения элементов, например:

Таким образом, получаются две комбинации схем смесительного узла:

Для регулировки температуры, необходимо менять расходы между контурами источника и перемычки.
Для этого существуют трехходовые клапаны. Трехходовой клапан может быть установлен и на подающую линию и на обратную линию:

Важно понять, что трехходовой клапан регулирует проходы контуров источника тепла и перемычки. Контур потребителя тепла у трехходового клапан всегда открыт.
Вообще и насос, и трехходовой клапан должны по возможности работать на пониженной температуре теплоносителя для того, чтобы они прослужили долго. Трехходовой клапан однозначно нужно поставить на обратную линию потребителя. Насос для теплых полов ставят на подающую линию это связано с тем, чтобы теплоноситель толкал насос в теплые полы. В случаях, если в теплых полах образуется воздух, то насос может перестать качать теплоноситель через теплый пол. Насос может оказаться завоздушенным. При радиаторном отоплении насос можно смело ставить на обратку.
За место трехходового клапана можно использовать обычные краны, клапаны или балансировочные клапаны.

Параллельный тип смешивания
Позволяет получить свойство, при котором расход насоса делиться на контур источника тепла и потребителя тепла. Если потребитель меньше потребляет расход, то расход потребляется больше через источник тепла и наоборот.

В параллельном типе смешивания необходимо регулировать только контур источника тепла. Такой тип смешивания подходит в том случае, если расход источника тепла намного меньше чем расход потребителя.

Смесительный узел для теплого пола

Лучшим вариантом может служить только смесительный узел с последовательным типом смешивания, так как имеет большую производительность по расходу.
Примеры схем:










Подробнее о трехходовых клапанах и схемах с их применением Вы найдете Здесь:
Трехходовой клапан. Принцип работы. Назначение.

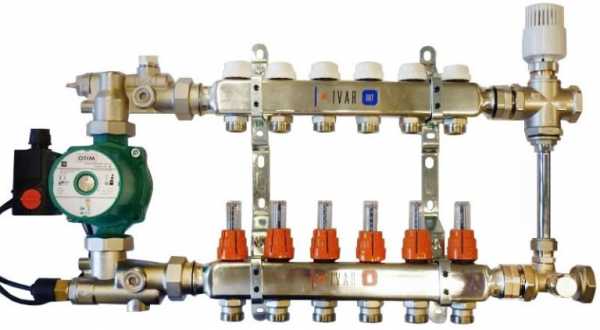

На рынке существуют готовые смесительные узлы типа:
Смесительный узел dualmix является абсолютно параллельным типом смешивания.



Смесительный узел combimix является последовательным типом смешивания. Имеются дополнительные настройки. Настройка балансировочного клапана уменьшает или увеличивает проток по тепловому контуру (контур котла). Перепускной клапан служит для того, чтобы при закрытых контурах давать расход насосу.

Скачать программу CombiMix 1.0

Что касается расчетов по диаметру труб в смесительных узлах, то Вы найдете описание в разделе:
Конструктор водяного отопления

schoollremonta.ru

виды термоклапанов, схемы подключения к системе теплого пола своими руками

Системы теплого пола уже давно никого не удивляют. Люди, покупающие или возводящие загородное жилье, по умолчанию заказывают монтаж такого отопления. Причем все чаще устанавливается водяной обогрев. Объясняется это довольно легко. Несмотря на довольно сложный монтаж насосно-смесительного узла для теплого пола, такая отопительная система считается довольно экономичной, эффективной и комфортной в эксплуатации.

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру. Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.
3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне. Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо. Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения. Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки. Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Принцип работы

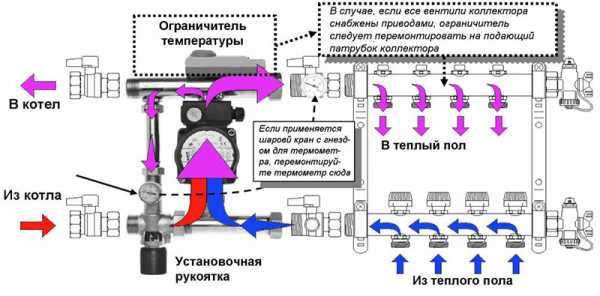

Все смесительные узлы работают по одному принципу. Поток нагретой воды проходит по контуру и останавливается предохранительным клапаном, расположенным в распределительном коллекторе. Клапан подключен к термостату или датчику, снимающему температурные показатели.

Если температура теплоносителя слишком высока, то клапан открывает заслонку для доступа в систему холодной жидкости. Она подмешивается к горячей воде. При низких температурах происходит обратный процесс. При достижении заданной температуры клапан перекрывается и поступление разогретого теплоносителя прекращается.

Узел подмеса не только контролирует температуру жидкости, но и регулирует ее циркуляцию в системе. Выполнение этих двух функций обеспечивается 2 основными элементами: предохранительным клапаном и насосом циркуляции. Последний является ключевым элементом системы. Именно благодаря ему пол прогревается равномерно.

К второстепенным элементам относятся:

• байпас;
• воздухоотводчики;
• перекрывающие и дренажные клапаны.

Наличие того или иного элемента определяется задачами и целями системы. Узел всегда устанавливается до входа в общий контур. При этом точное его местоположение не регламентируется.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

Трехходовые устройства считаются более современными и производительными. Поэтому их по умолчанию устанавливают в системах, имеющих несколько нагревательных контуров, обогревающих помещения большой площади.

У таких клапанов есть несколько недостатков:

1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

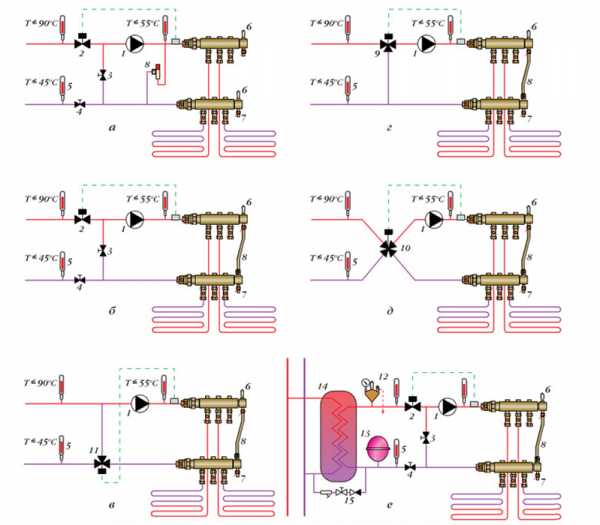

Варианты схем

Существует несколько вариантов присоединения смесительного узла к котлу. Они отличаются типом используемого клапана и видом подключения циркуляционного насоса. Последний может присоединяться к системе последовательно или параллельно.

Двухходовый термоклапан и последовательное соединение

Эта схема самая простая и потому популярная. Чтобы собрать такой насосно-смесительный узел своими руками, понадобятся следующие элементы:

1. Запорные шаровые краны. Они нужны для полного отключения теплого пола от общей системы. Это необходимо при проведении профилактики или ремонта.
2. Фильтр грубой очистки. Некоторые мастера отказываются от него, но специалисты рекомендуют все же устанавливать, так как он повышает сроки службы оборудования.
3. Термометры. Они позволят визуально контролировать и при необходимости осуществлять отладку узла.
4. Двухходовый клапан. Он ничем не отличается от приборов, устанавливаемых на радиаторах отопления. Его задача — регулировка потока горячей воды, поступающей в систему.
5. Термоголовка. По сути, это насадка с датчиком температуры. Она надевается на питающее устройство и управляет его работой.
6. Сантехнические тройники. Их используют для создания байпаса, в котором будет осуществляться отбор холодной или горячей воды.
7. Балансировочный кран. У него одна-единственная задача — точная настройка теплого пола.
8. Циркуляционный насос. Этот самый важный элемент. Он должен иметь несколько режимов работы, чтобы точно регулировать обогрев.
9. Обратный клапан, предотвращающий появление обратного потока теплоносителя.

Многие люди считают, что клапан не нужен. Но лучше подстраховаться. Этот элемент спасет систему от поломки, если циркуляционный насос вдруг начнет подсасывать воду из обратки при закрытом термоклапане.

В схеме с двухходовым питающим устройством и параллельным соединением циркуляционного насоса обратка и подача от котла меняются местами. Сам насос размещается на байпасе. К такому решению прибегают, когда требуется разместить узел подмеса компактно. Но за меньшие габариты приходится платить сниженной производительностью.

Трехходовый клапан и параллельное подключение

Если сравнивать эту схему с аналогичной, но на двухходовом клапане, то изменения будут незначительными. Вместо тройника и упрощенного питающего устройства устанавливается трехходовый смеситель. Причем устанавливается он в верхней точке над насосом.

Управление системой осуществляется с помощью той же термоголовки, имеющей выносной температурный датчик. Потоки теплоносителя смешиваются внутри смесителя. Его заслонка устроена таким образом, что приоткрытие одного канала приводит к соразмерному закрытию другого.

При последовательном расположении циркуляционного насоса с трехходовым термоклапаном происходит смешение приходящих по одной трубе потоков, дальнейшее перенаправление теплоносителя нужной температуры через центральный патрубок.

Преимущество такой схемы заключается в более компактных размерах. В остальном она ничем не отличается от параллельного подключения.

Стоит отметить, что существуют более сложные схемы подключения, но реализуются они только в смесительных узлах заводского производства. Собирать их своими руками слишком сложно. В подавляющем большинстве случаев для обогрева полов в доме хватает упрощенных схем.

Что касается подробной инструкции по сборке узла, то ее нет и не может быть. Человек, решивший установить его в своем доме, должен владеть навыками сантехнического монтажа и понимать, как работает система.

Если у него есть необходимые знания, то подобрать необходимые комплектующие и собрать их в единое устройство не составит труда. Когда таких знаний и навыков нет, то даже не стоит пытаться собрать узел подмеса самостоятельно, никакая инструкция не поможет.

kaminguru.com

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений. Его необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков. Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

• Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
• Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
• Гарантия безопасной эксплуатации стяжки;
• Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
• Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

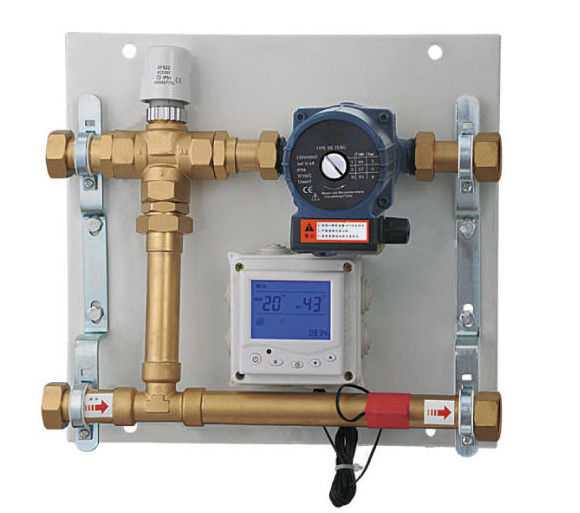

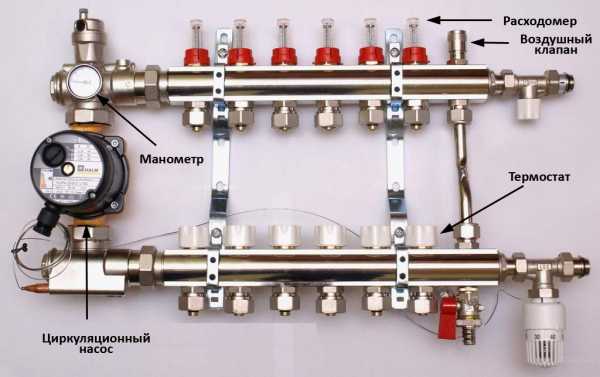

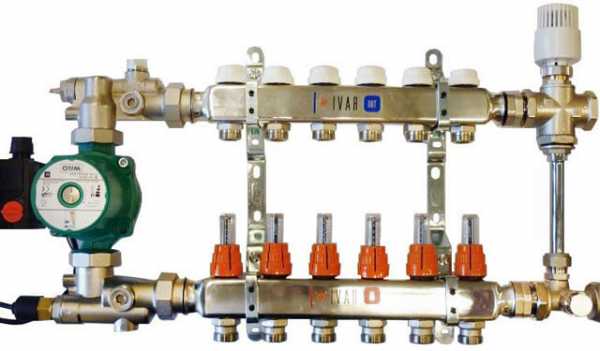

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

• нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
• у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
• клапан срабатывает, если t0 выше заданных градусов в параметрах;
• начинается подача остывшей среды из обратки;
• узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
• регистрация t0 среды после смешивания;
• если температура достигла установленной нормы, клапан срабатывает;
• подача горячей субстанции закрывается;
• подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

• Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

• Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции. Их также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды. Принцип функционирования системы будет следующим:

• постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
• к ней при значительном остывании подается горячая жидкость от котла;
• после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

• при обустройстве водяных систем на больших площадях;
• при снабжении отопительного оборудования погодными контролерами;
• в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

• Выставить клапан в позицию 0.6 бар. Это предельное значение.
• Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉-1〉 * Кvt}

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉–1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05}

• Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
• Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
• Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
• Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
• Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

pol-hot.ru

Смесительный узел теплого пола – принцип работы и его подключение

В течение последних лет теплый пол перестал быть инженерным новшеством и привилегией дорогих домов. Сегодня добавить этот комфортный элемент в свою систему отопления может каждый. Однако, при его подключении к отопительному котлу нужно учитывать ряд нюансов, в том числе необходимость подключения смесительного узла теплого пола. О том, что это за механизм и для чего он нужен, мы расскажем в этой статье.

Зачем нужен смесительный узел для теплого пола?

Одного теплого пола для обогрева помещения недостаточно. Несмотря на то, что такой «площадной» элемент контура имеет некоторый отопительный эффект (так называемый низкотемпературный источник), в первую очередь он все же предназначен для поддержания комфортной температуры полового покрытия. По строительным нормам она не должна превышать 31°С. В противном случае пол будет слишком горячим и полностью иссушит воздух в помещении.

Для того, чтобы поддерживать и прямую отопительную функцию контура, в систему с одним котлом включают и обычные радиаторы (высокотемпературные элементы отопления), и теплый пол, и даже душ. Таким образом, температура подачи теплоносителя для всех разводок системы должна быть разной.

Отопительный котел нагревает теплоноситель (в случае с теплым полом – это вода) до максимальной необходимой по контуру температуры, то есть до радиаторных 85°-95°С. Подача такой воды в трубные протяжки пола исключена. Даже учитывая все теплоизоляционные свойства полового покрытия предельная температура подачи в него теплоносителя ограничена 50°-55°С.

В связи с этим в точке разводки теплого пола от котла отопления необходим механизм, который будет смешивать горячую выходную воду с отработанными остывшими объемами для остужения до нужного уровня. Таким механизмом является смесительный узел теплого пола.

В некоторых отопительных системах изначально закладываются низкотемпературные контура с соответствующими источниками нагрева, например, воздушным тепловым насосом. В этом случае котел не нагревает воду выше 50°С. При использовании традиционных газовых или электрических котлов с параллельным подключением душа или радиаторных врезок смесительный узел на теплый пол придется поставить.

Принцип работы смесительного узла для теплого пола

В общих чертах смесительный узел теплого пола обеспечивает постоянный подмес горячего теплоносителя в контур в целях поддержания постоянной его температуры. При этом осуществляться эта процедура может как «порционно», так и в проточном, то есть постоянном порядке. Тип подачи нагретой воды зависит от конструкции узла и установленных в точке разводки клапанов. В сантехнических целях применяют две разновидности узлов: с двухходовым клапаном и с трехходовым клапаном. Далее мы более подробно остановимся на рассмотрении их особенностей.

Смесительный узел с двухходовым клапаном

В такой системе прямая и обратная трубы контура соединены перемычкой, которая обеспечивает переход части отработанного теплоносителя обратно в контур, минуя его закачку в котел. На прямой трубе в месте «возвращения» теплоносителя установлен термостат, который фиксирует его температуру. В случае, если вода холоднее требуемого уровня, термостат открывает впускной клапан и узел подмешивает в отработанный теплоноситель немного горячего, заряжая контур дополнительным теплом.

Системы с двухходовым клапаном обладают низким рабочим давлением, что позволяет обеспечить равномерный прогрев теплого пола. Тем не менее, это сказывается на их рабочей мощности – такой узел подойдет для регулировки обогрева помещений площадью не более 200 кв. м. Таким образом эта разводка идеально подходит для обеспечения правильной работы теплых полов в частных домах и именно ей при работе на небольших площадях отдают предпочтение большинство специалистов. Двухходовой клапан надежен, прост и предохраняет ваш отопительный контур от разного рода системных ошибок.

Смесительный узел с трехходовым клапаном

Узел такого типа имеет более высокое рабочее давление и работает по принципу проточного смесителя. Внешнее его устройство сходно с предыдущей версией, однако различие состоит в наличии вращающейся заслонки, которая не перекрывает или открывает подающую трубу, а обеспечивает изменение ее рабочего сечения. Заслонка вращается в пределах 90°, ее «путь» разделен на 20 сегментов по 4,5° каждый. Такая конструкция позволяет регулировать подачу горячей воды в зависимости от температуры отработки, наличия людей в помещении и внешних погодных условий.

Последнее осуществляется с помощью подключения автоматического сервопривода с выходом на зависимые от погоды контроллеры (арматуру). Осуществлять регулировку можно и вручную, но в больших многоконтурных зданиях это может быть неудобно.

Преимущество трехходового клапана в мощности и автоматическом управлении, недостаток – в возможности механических ошибок. Неполадки впускной системы могут пропустить в контур теплого пола воду температурой 95°, что выведет трубные протяжки из строя и снизит срок службы пола.

Схема смесительного узла теплого пола

Схема смесительного узла для теплого пола

В устройство теплового подмеса для полового контура входят:

• 2-х или 3-х ходовой смесительный клапан;
• циркуляционный насос для поддержания давления;
• датчик температуры теплоносителя;
• обратный клапан;
• трубная перемычка (байпас).

Для автоматизированных систем, которые учитывают изменение внешних погодных условий в схему добавляется:

• электропривод 3-х ходового клапана;
• датчик внешней температуры;
• погодный контроллер.

Схема устройства разводного смесителя для теплого пола довольна проста, однако все ее детали должны быть изготовлены по нормам и из качественного материала. Поскольку в системах отопления дело вам придется иметь с кипятком, всевозможные аварии, протечки и некорректную работу контура допускать нельзя.

Смесительный узел для теплого пола — Видео

Подключение и настройка смесительного узла теплого пола

Смесительный узел следует устанавливать до контура теплых полов, но место его монтажа можно выбирать, исходя из общей конфигурации системы. Узел можно оборудовать прямо в помещении с теплым половым контуром или в котельной на разводке коллекторов, которые идут в высокотемпературный и низкотемпературный контура. В случае, когда помещений с теплыми полами несколько, подмесные узлы монтируются в каждой комнате отдельно или в общей коллекторной коробке.

Для подключения узла требуется только правильное соединение труб, однако потом следует провести его настройку, которая предполагает:

• расчет положения балансировочного клапана;
• настройку насоса;
• балансировку ветвей низкотемпературного контура;
• связку узла с прочими отопительными приборами;
• настройку перепускного клапана;
• диагностику работы смесительного узла.

Все эти шаги можно выполнить самостоятельно по инструкции, приложенной к смесительному узлу. Однако если вы не обладаете необходимым опытом, в целях безопасности вашего жилища рекомендуем вам обратиться к специалисту сантехнику. Его услуги не займут много времени и стоят недорого, зато гарантируют вам корректную работу сложного отопительного контура в вашем доме.

Рекомендуем похожие записи:

inzhenernye-seti.com

Что такое элеваторный узел в системе водяного отопления? Узел смешивания для отопления

Насосно-смесительный узел для отопления: назначение

Содержание

При наступлении холодов значительно увеличивается оплата за тепло. С постоянным ростом тарифов эта плата становится не всем по карману. Утепленный фасад дома не всегда есть полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, которое хорошо себя зарекомендовало в этой сфере.

Насосно-смесительный узел не только увеличивает эффективность всей системы отопления, но и позволяет держать точно заданную температуру носителя тепла.

Предназначение устройства

Рынок насосно-смесительного оборудования и вспомогательных блоков к нему достаточно насыщен. Наиболее хорошо зарекомендовали себя узлы производства компаний Valtec, Tim и Rehau. Не зависимо от конструкционных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулируемый в контуре отопления, до заданного пользователем значения. В основном, значения, в зависимости от условий внешней среды задаются от 20 до 60 градусов.

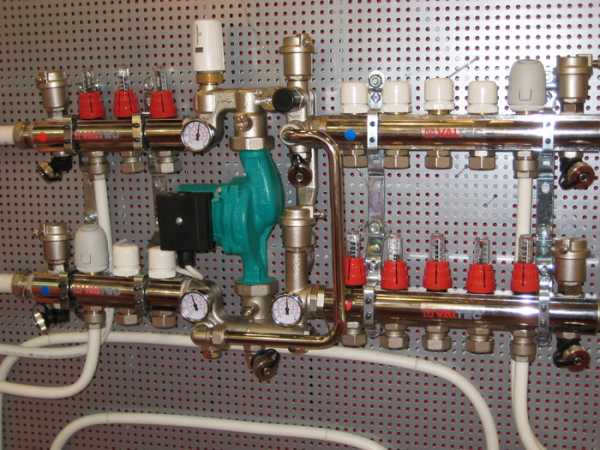

Многокольцевой насосно-смесительный узел

К безусловному назначению также принадлежат:

• поддержка точно заданного значения температуры во вторичном контуре циркуляции;
• непрерывная циркуляция теплоносителя в первичном и вторичном контурах;
• согласованность циркуляции между контурами системы отопления;
• отслеживание расхода теплоносителя вторичного контура.

Конструкционно насосно-смесительные узлы представляют собой трубопроводные цепи, завязанные между собой и объединяющие первичный и вторичный контуры. В результате смешивания теплоносителя из двух потоков и возможно поддержание установленного температурного значения.к меню ↑

Сфера использования

Чаще всего, узлы насосно-смесительные применяют для налаженной работы систем отопления пола, обогревают тепличные хозяйства и другие объекты с водяным обогревом.

Актуально применение устройства на объектах с повышенными требованиями к точности температурной уставки и с критичными изменениями температурных режимов.

Расположить узел достаточно просто в любом ограниченном пространстве, так как он имеет небольшие габариты. Для этой цели зачастую оборудуют специальный – коллекторный шкаф, пряча торчащие вентильные соединения и иные приборы.

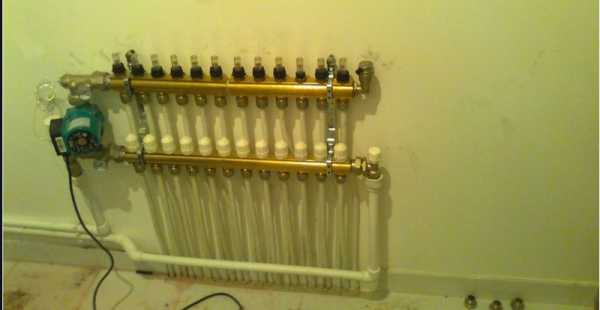

Чтоб организовать обогрев пола санузла, комнаты и других помещений дома насосный узел комбинируют с дополнительным блоком – коллектором. Коллекторный блок выступает распределителем контурных потоков теплого пола, как гидрострелка.

Брендовые смесительные узлы компании-производители делают совместимыми только со своими коллекторами, которые снабжают всеми необходимыми подсоединительными элементами. К примеру, коллектора Rehau HKV-D и Rehau HKV без проблем соединяются с насосно-смесительным узлом PMG 25 от той же Rehau, а компании Tim и Valtec имеют свои аналоги.

Для нормальной работы смесительный узел не требует применение электронных схем управления, а электрифицировать нужно лишь циркуляционный насос. Такое исполнение делает устройство практически независимым от перебоев снабжения электроэнергией и снижает вероятность аварийной остановки.к меню ↑

Что такое коллектор?

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех лин

pilorama-chita.ru
