Дренажная система вокруг дома: устройство дренажа своими руками

Если участок находится в зоне частого скопления влаги, то в обязательном порядке делается дренажная система вокруг дома. Устройство дренажа позволит осушить грунт по периметру. Постоянное воздействие воды на несущие конструкции приводит к и быстрому разрушению, так как скорость размножения микроорганизмов и грибков резко возрастает.

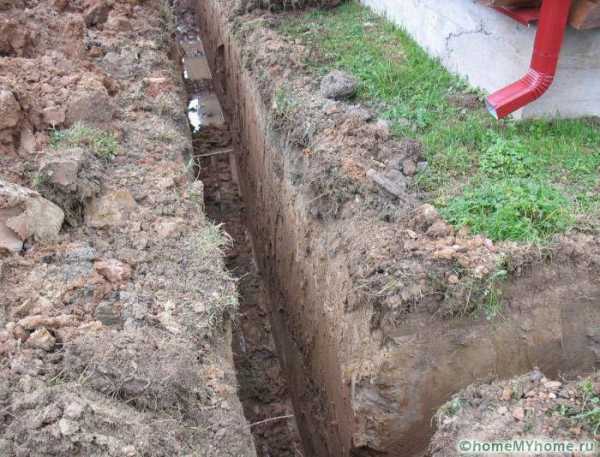

Подготовка траншеи для укладки трубопроводов

Содержание статьи

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

Трубопроводы предполагается прокладывать рядом с фундаментом

Статья по теме:

Дренаж на дачном участке.
 Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

  • отвод является поверхностным, поэтому не требует проведения трудоемких работ;
  • при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
  • система эффективна при использовании на глинистых почвах.

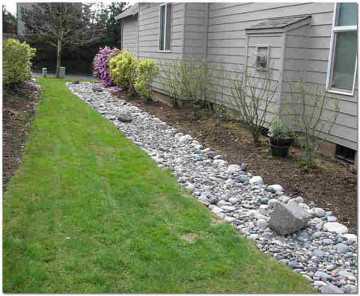

Задекорированный камнями дренаж открытого типа

Полезная информация! Несмотря на положительные качества, открытые сети лучше всего подходят для дренажа вокруг участка. Рядом с жилыми строениями подобные системы устраивать не рекомендуется ввиду низких эстетических характеристик.

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

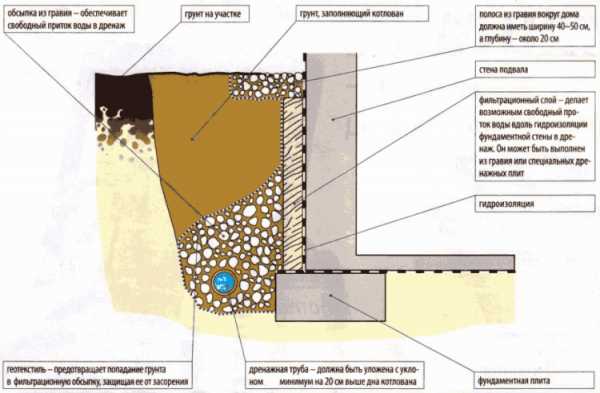

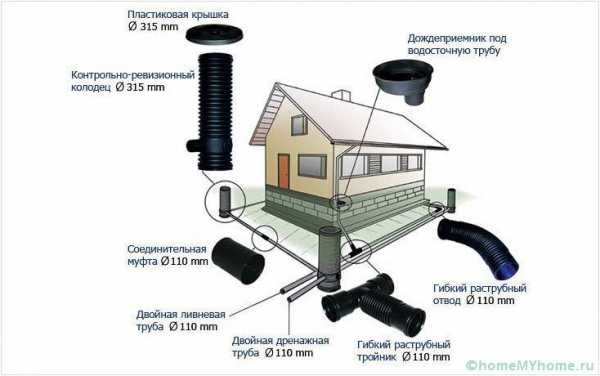

Представлена классическая схема укладки трубопроводов

Возведение кольцевого дренажа вокруг дома своими руками: как сделать надежную систему

Когда устраивается дренажная система вокруг дома своими руками, от строения отступается несколько метров. Одновременно с ней могут вкапываться трубопроводы закрытой ливневой канализации, обеспечивающей отвод осадков с поверхности кровельного покрытия и дорожек.

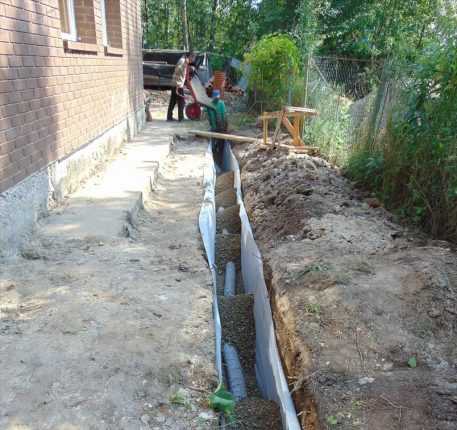

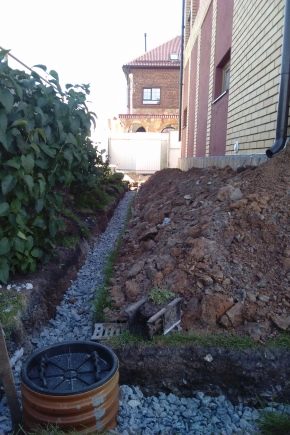

Демонстрируется возведение кольцевой системы

Устройство глубинного дренажа вокруг дома своими руками

Процесс возведения закрытой сети отвода влаги является очень трудоемким, так как предполагает укладку трубопроводов в землю с последующим закапыванием. Для работ необходимо приобрести подходящие трубы с перфорацией и геотекстиль, позволяющий защитить поверхность элементов от заиливания.

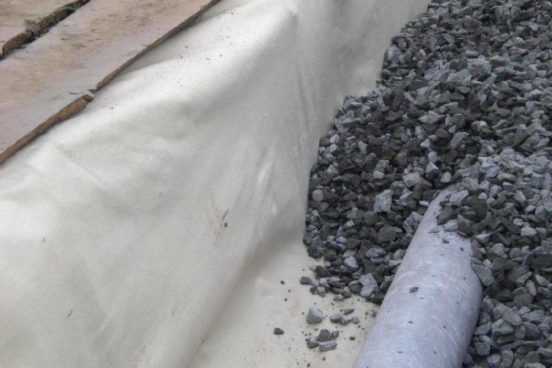

Щебень должен находиться между трубой и геотканью

  • Определяется место для сливного колодца и расположение трубопроводов. Яму для стоков лучше вырыть в наиболее низкой части участка, чтобы сильно не углубляться в землю.
  • Осуществляется рытье траншей с уклоном 2 см в сторону колодца. Их дно засыпается песчаным слоем 10-15 см. Все неровности, допущенные при земляных работах, скрываются.
  • Поверх песка расстилается полотно геоткани. Его края должны выступать из траншеи, чтобы получилось сделать напуск. Раскрой материала производится острым ножом.
  • На геотекстиль насыпается слой щебня толщиной не менее 15 см. Он позволит расположить трубы на некотором расстоянии от полотна, обеспечив тем самым защиту от попадания грязи в перфорацию.
  • Трубы укладываются на насыпь из щебня и соединяются друг с другом. Если имеются повороты из развязки, то в этих местах обязательно делаются ревизионные колодцы.
  • Уложенные трубопроводы засыпаются щебнем, пока толщина слоя над элементами не составит минимум 15 см. Это необходимо для защиты от заиливания боковых и верхних отверстий в трубах.
  • Края геоткани перекрываются с небольшим напуском. Остальная часть траншеи засыпается обычным грунтом.

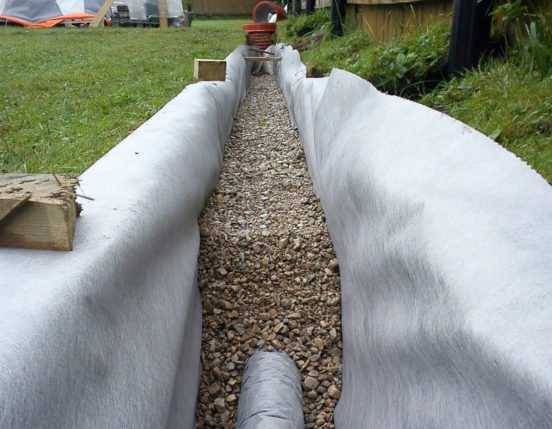

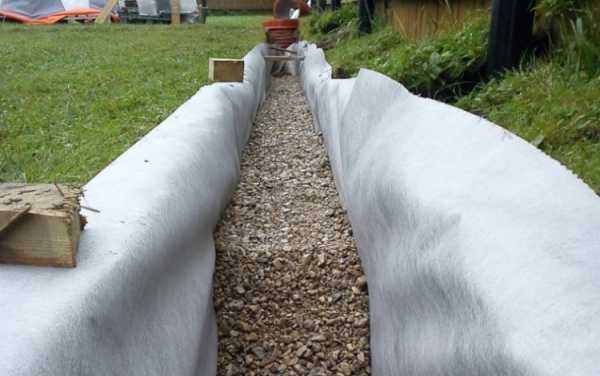

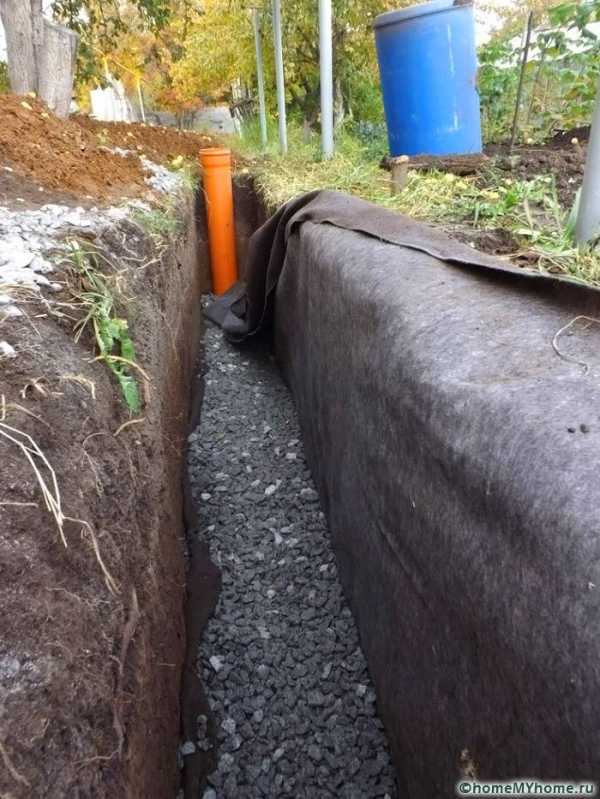

Края полотен геотекстиля должны выступать из траншеи

Обратите внимание! Если осуществляется устройство дренажа фундамента своими руками на глинистых почвах, то дополнительно можно установить точечные приспособления для сбора воды.

Работы по созданию открытого дренажа вокруг жилого строения

Открытые системы наиболее эффективны при отводе поверхностных вод, выпадающих в виде осадков. Они представляют собой канавы глубиной не более 50 см, располагающиеся по заданной траектории. Траншеи по периметру будут портить внешний вид участка, поэтому их декорирование просто необходимо.

Открытый дренаж используется для сбора осадков

В качестве материалов для оформления чаще всего выступают натуральные камни или хворост. Сначала на дно канав укладываются крупные булыжники, позволяющие сформировать каналы для прохождения воды. Затем укладываются камни средних размеров или ветки деревьев.

По этой схеме создается открытая дренажная система вокруг дома. Устройство дренажа такого типа считается достаточно экономным. В ходе работ не применяются дополнительные элементы вроде труб и специальных мембран. Правильный декор позволит удачно вписать сточные канавы в общий ландшафт участка.

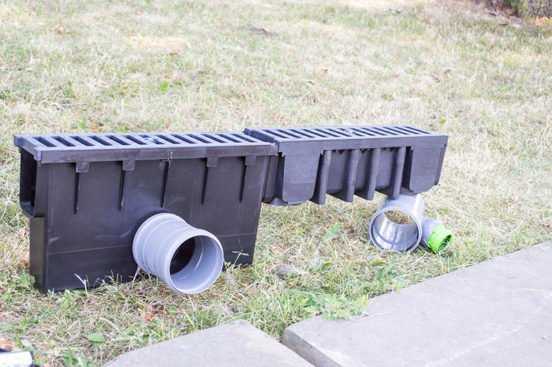

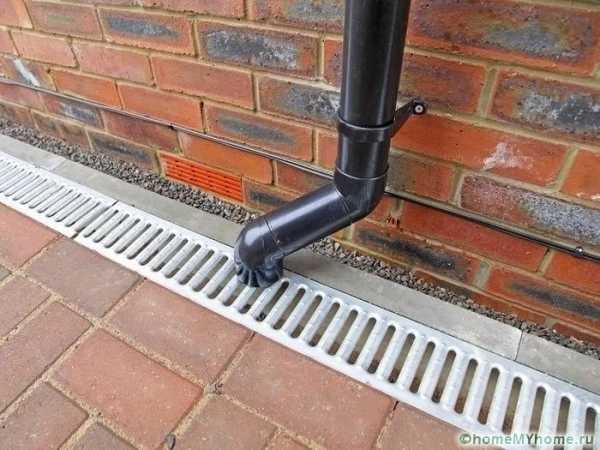

Декоративные решетки выступают в качестве защитных и декоративных элементов

Цены на работы по дренажу вокруг дома под ключ: готовый вариант

Те застройщики, которые не хотят разбираться, как правильно сделать дренаж вокруг дома, могут нанять профессиональных рабочих. Многие фирмы предлагают широкий спектр услуг по созданию различных систем от проекта до воплощения в жизнь. В таблице приводятся расценки за полный перечень работ.

Подготавливается траншея для укладки трубопроводов

Таблица 1. Средняя стоимость работ по дренажу.

Глубина в сантиметрахСтоимость в рублях за метр
100
2400
2003800
2504900

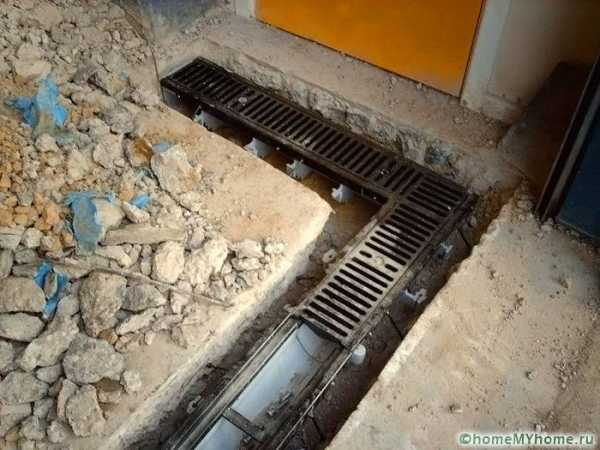

Ведется устройство линейного дренажа открытого типа

При дренажных работах могут быть предложены дополнительные услуги. Их придется оплачивать отдельно. Как правило, фирмами предлагаются работы, представленные в таблице.

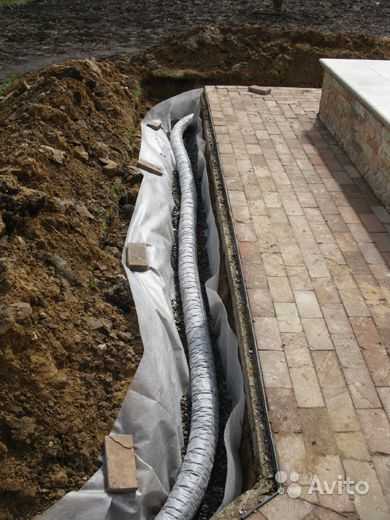

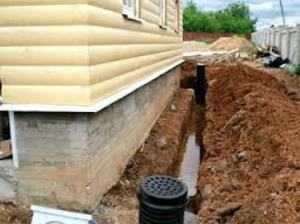

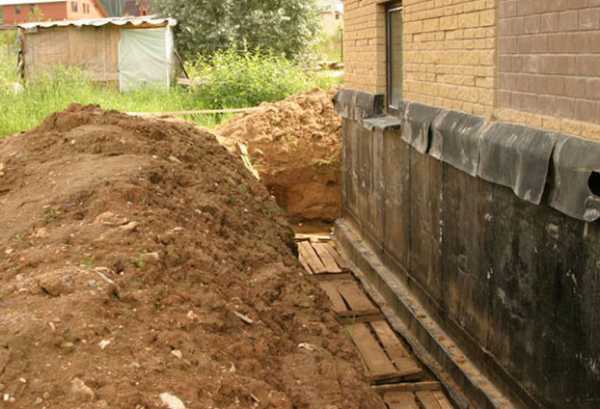

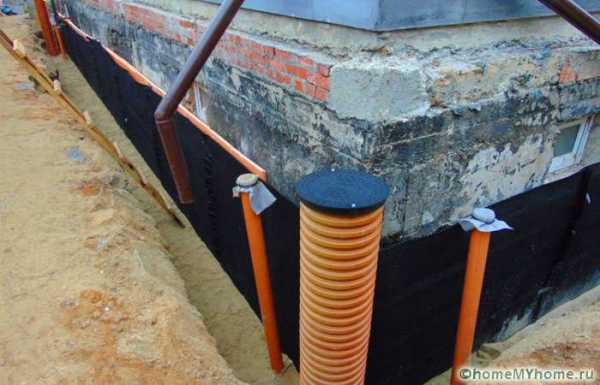

Вокруг строения возводится пристенный дренаж

Таблица 2. Стоимость дополнительных услуг при дренажных работах.

Дополнительные мероприятияУточнение деталейЦена за погонный метр или за единицу
Укладка труб ливневой канализацииМелкое заглубление950
На глубину промерзания1 700
Сооружение смотрового колодцаДо 150 см7 500
До 300 см9 500
Устройство дождеприемникаСтандартный3 700

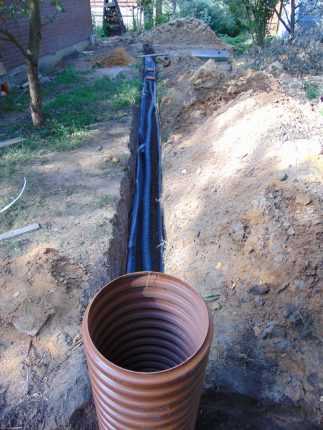

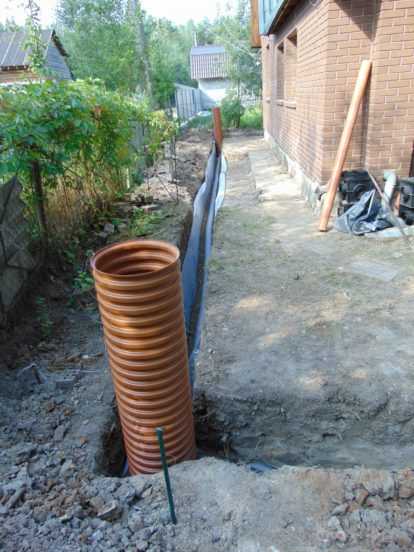

Из пластиковой трубы большого диаметра можно сделать дренажный колодец

Обратите внимание! Заключать договор об устройстве дренажа на участке следует с теми фирмами, которые предоставляют гарантию. Минимальный срок ее действия не должен быть меньше 2-3 лет.

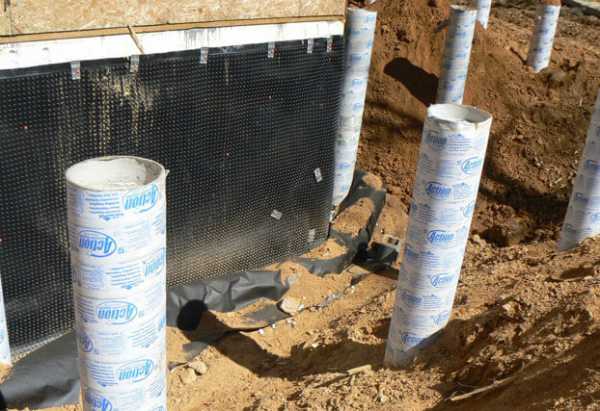

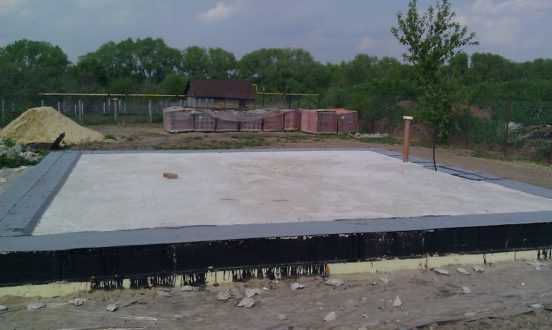

Дренаж устраивается на стадии возведения фундамента

Дополнительные рекомендации по созданию глубинного дренажа

  • ширина траншеи определяется диаметром труб, она в любом случае должна превышать его на 20 см, чтобы с каждой стороны оставалось по 10 см;
  • не рекомендуется использовать геотекстиль, плотность которого выпадает из диапазона 200-300 г/кв. м, так как он будет либо плохо пропускать воду, либо рваться;
  • если одновременно с дренажом устраивается ливневая канализация, то ее трубопроводы следует размещать поверх геотекстиля, выводя их непосредственно к дождеприемникам;
  • при необходимости можно самостоятельно сделать перфорационные отверстия в обычных трубах из пластика, асбестоцемента, чугуна и других подходящих материалов;
  • при проведении дренажных работ рекомендуется применять трубы диаметром 100 мм и больше.

Элементы ливневой канализации уложены над дренажными трубопроводами

Подведение итогов

Единственно верным решением при повышенной влаге на территории участка является устройство дренажа. Дренажные системы вокруг домов должны возводиться с учетом особенностей конкретного региона и рельефа местности. При правильном подходе можно организовать надежный отвод грунтовых и поверхностных вод, избежав при этом серьезных финансовых затрат.

Видео: дренажная система вокруг дома



Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

предназначение, виды дренажных систем, проектирование и порядок сооружения

Очень важный этап постройки любого сооружения — внедрение дренажной системы. От её правильной установки будет зависеть микроклимат в построенном доме, а в частности в подвальных помещениях. Правильно смонтированная дренажная система защищает подвальные помещения и фундамент строения от попадания влаги. Также дренаж не допускает гниения корней, высаженных на участке посадок, сохраняет сухость дорожек.

Что такое дренаж и для чего он нужен

Строители определяют дренажную систему как специализированный открытый трубопровод или комплекс взаимосвязанных канав. Нужна такая система для отведения грунтовых вод от земельного участка и зданий, которые на нём размещены.

Устраивают дренажные системы не только вокруг дома. Также они используются при обустройстве спортивной или детской площадки, при мощении территории. Здесь дренаж применяется для того, чтобы уложенное покрытие не деформировалось. При обустройстве газонов тоже используется подобная система, которая не даёт образоваться лужам на поверхности.

При проектировании сооружений в документацию обязательно вносят оборудование дренажной системы в случаях, если почва, на которой планируется застройка, глинистая или суглинистая. А также когда полы подвала или подпола:

  • находятся в зоне капиллярной влажности;
  • находятся на уровне до полуметра от подземных вод;
  • размещены на неглубоко заземлённом фундаменте (до 130 мм).

Виды дренажных систем

Наиболее распространены и чаще всего встречаются дренажные системы четырёх видов:

  1. Открытая дренажная система. Это обычная канава шириной около полуметра, глубиной до 70 см. Подобная система используется крайне редко, несмотря на её экономичность и простоту сооружения. Непопулярна она из-за того, что малопривлекательна с виду и негигиенична.
  2. Засыпной тип дренажа. Это такая же канава, но облагороженная. Выкопанный ров заполняется наполнителем. Это может быть битый кирпич, щебень и похожий материал крупной фракции. Сверху наполнитель покрывается дёрном, что делает дренажную систему незаметной.

Главный плюс засыпного дренажа — долговечность

. Но система имеет и существенный недостаток — в случае зарастания илом прочистить её невозможно. Предупредить проблему и продлить период службы можно путём исключения контакта наполнителя и грунта. Для этой цели перед тем, как насыпать наполнитель, в траншею укладывается геотекстиль.

  1. Закрытая дренажная система. Она состоит из специальных перфорированных труб, закопанных под дорожками. Эта конструкция наиболее эффективна. В это же время постройка системы трудоёмкая и затратная.
  2. Пристенный дренаж. Подобная система монтируется тогда, когда в строящемся здании предусмотрен цокольный этаж. Он сооружается обычно в момент закладки фундамента будущего строения. Пристенный дренаж предусматривает закладку дренажных труб в котлован, предназначенный для фундамента. Таким образом, подобный вид дренажа не требует дополнительного времени и средств на своё обустройство.

Дренажный колодец

Колодец дренажной системы является важной частью всей конструкции. Обустроить его можно по-разному. В зависимости от нужд можно соорудить колодцы:

  • Смотровой — с его помощью контролируется работа всей системы; в нём может поместиться человек.
  • Поворотный — позволяет производить очистку труб и насосов системы; размещается обычно на участках поворота.
  • Коллекторный — в нём собирается вода, которая впоследствии уходит в водоём или канаву; такой колодец изготавливается из железобетонных колец или пластика.
  • Поглотительный — выступает в качестве фильтрующего элемента системы и используется на тех участках, где невозможно осуществить отвод воды; глубина такого колодца должна быть около двух метров.

В любой дренажной системе обязан быть оборудован коллекторный колодец. Остальные варианты из перечисленных видов колодцев являются лишь дополнительными конструкциями и устанавливаются в качестве оптимизирующего оборудования. Без них система будет работать стабильно, но, возможно, не так эффективно.

Инструменты и материалы

Для организации дренажной системы вокруг построенного дома нужны будут инструменты: лопата и уровень. В некоторых случаях пригодится клеевой пистолет. Список же материалов нужен немного больший.

Для обустройства дренажа понадобится геотекстиль, плотность которого не должна быть меньше 160 микрон, а ширину лучше выбрать 2 метра. Потребуется дренажная труба диаметром 110 или 160 мм и соединительная муфта. Здесь лучше не экономить и взять двухслойную глубинную трубу. Для организации колодца нужны будут трубка, днище и крышка. В качестве наполнителя лучше выбрать щебень из гранита, также потребуется речной песок.

Этап проектирования дренажной системы

Идеальный вариант — продумать дренажную систему на стадии проектирования сооружения. Дополнительно стоит запланировать и антикапиллярную гидрозащиту дома. Организовать максимально эффективный отвод воды от постройки возможно при помощи пристенного дренажа. Это будет оптимальным способом защиты фундамента.

В некоторых ситуациях гидрозащиты недостаточно для предотвращения попадания влаги в жилище. Например, тогда, когда грунтовые воды на земельном участке расположены достаточно высоко. В подобных случаях применяется комплексный подход, который состоит из трёх этапов:

  1. Обеспечение гидроизоляции фундамента строения.
  2. Устройство системы дренирования подземных вод.
  3. Устройство поверхностной дренажной системы.

Устройство дренажной системы вокруг дома

Чтобы обустроить дренажную систему, нужно последовательно выполнить следующие работы:

  1. По периметру строения копается траншея, глубина которой превышает глубину фундамента.
  2. Строится гидроупор — послойно укладывается глина и щебень, каждый слой тщательно утрамбовывается.
  3. Создаётся уклон — насыпается подушка из мелкого щебня и песка.
  4. Затем в канаву укладывается геотекстиль; материал нужно взять с запасом для оборачивания всего дренажного слоя после укладки.
  5. Далее укладываются и стыкуются дренажные трубы, которые затем выводятся в дренажные колодцы.
  6. Трубы засыпают щебнем и всё оборачивают оставшимся геотекстилем. Весь этот «рулет» обвязывается капроновой верёвкой.
  7. Сверху дренажную систему присыпают речным песком крупной фракции для фильтрации грунтовых вод.

Первоначальные этапы работ рекомендуется выполнять поэтапно, отдельно вдоль каждой стены. Такой подход предоставит возможность выявить слабые места в гидроизоляции фундамента и своевременно её восстановить.

Видео организации дренажа вокруг дома

Оцените статью: Поделитесь с друзьями!

septik.guru

устройство дренажной системы, как правильно сделать со схемами+фото

Избыток воды у загородного дома ещё более опасен, чем её недостаток. Нужно знать, как её отвести и сохранить для использования в дальнейшем. Ведь в течение сезона поступление влаги и потребность в ней неравнозначны, а значит процессом нужно управлять. В этом помогут придомовые дренажные системы.

Дренажные системы вокруг дома

Излишек воды в грунтах, окружающих загородный дом, способен нанести непоправимый ущерб фундаменту и заглублённым частям здания. Причина этому — гидрологическая ситуация на месте строительства. Это может произойти по разным обстоятельствам:

  • высокое расположение водоносного песка, следствием чего является повышение уровня влаги в сезонные максимумы от таяния снега;
  • наличие водонепроницаемых глинистых грунтов, препятствующих быстрому оттоку жидкости;
  • расположение дома в низине, из-за чего стоки из окружающей местности направляются в его сторону.

Во многом это происходит в результате ошибок при проектировании и строительстве дома в неблагоприятных гидрогеологических условиях.

Система пристенного дренажа совместно с хорошей гидроизоляцией отводит влагу от фундамента, продлевая срок его службы

Виды дренажа по исполнению

Различают несколько видов дренажных систем для отвода лишней влаги:

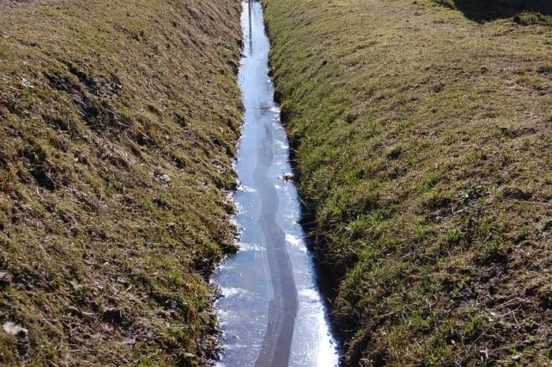

  1. Открытые устройства для сброса воды. Они выполняются в виде канав. Для защиты от заиливания на дно рва помещают крупные камни, обломки кирпича или колотого бетона. Такие устройства используются только для отвода жидкости с больших участков. Санитарное и эстетическое состояние водосброса не позволяет использовать его вокруг дома.

    Вода в таких канавах может застаиваться, поэтому открытый дренаж на придомовой территории не применяется

  2. Засыпные беструбные системы. Они представляют собой те же канавы с таким же наполнением. Отличие состоит в том, что наполнители укутываются геотканью, которая выполняет роль фильтра. Поверх неё насыпают гравийную подушку и песчаный фильтрующий слой. Незаполненное пространство заполняется вынутым ранее грунтом. Производится рекультивация почвы, в результате чего устройство быстро зарастает травой и становится незаметным. Прочистка таких дренажей невозможна, их можно только переделать заново.

    Засыпной дренаж закрывается плодородным слоем земли, но его невозможно прочистить при засорении

  3. Закрытые системы дренажа. При таком исполнении ров застилается геотканью с выпуском краёв на стенки, после чего в него насыпают гравий средней фракции. Далее следует укладка труб и их стыковка муфтами или тройниками. Их размещают с уклоном в сторону слива порядка 2–3 градусов и сверху засыпают гравием слоем до 20 сантиметров. Затем края геоткани заворачиваются с нахлестом. Целесообразно весь этот «пирог» присыпать слоем крупнозернистого песка до 10–15 сантиметров. Выравнивание поверхности производится обратной засыпкой ранее извлечённого грунта и рекультивацией дернового слоя.

    Для увеличения надёжности водоотвода дренажные трубы (дрены) сверху засыпают слоем гравия

Виды дренажных систем по назначению — устройство и монтаж

Для нормализации условий проживания на переувлажненном участке применяют несколько видов систем водоотвода. Чтобы удалить лишнюю влагу с территории участка, используются развитые системы. Расстояние между дренами в них определяется качественными характеристиками грунта.

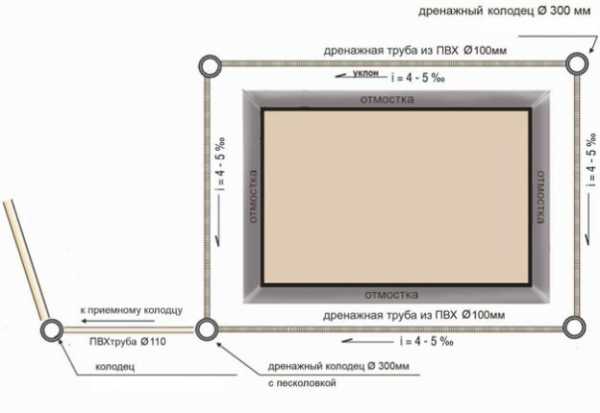

Кольцевые системы

Такие схемы водоотведения устраиваются при отсутствии в конструкции жилого дома заглублённых помещений. Расстояние от фундамента до дренов в этом случае составляет 2–4 метра. Это также обусловлено характеристикой грунтов. На тяжёлых суглинках или глине дрен способен осушить ограниченную территорию вокруг себя, а песчаные или лёгкие супесные грунты способствуют сбору воды на более обширной площади.

Дренажные колодцы устраивают для оценки состояния системы и её прочистки

По углам дренажной системы устанавливаются смотровые или поворотные колодцы. Их назначение — осмотр состояния системы и при необходимости — прочистка дренов сверху водой под давлением. Подобные колодцы устраиваются также на прямых участках длиной более 10 метров. По замкнутой системе вода по дренам поступает в накопительный колодец или специальную ёмкость — танк. При переполнении системы включается автоматическая откачка жидкости за пределы участка. После очистки в танке вода пригодна для использования на хозяйственные нужды — для мойки автомобиля, полива огорода и прочее.

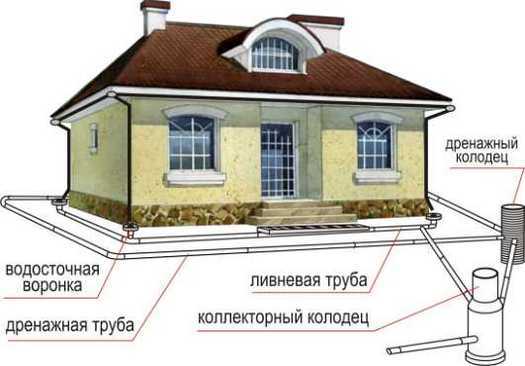

Дренажную кольцевую систему часто объединяют с ливневой канализацией.

Системы кольцевого дренажа и ливневой канализации часто объединяют для отвода воды в общий колодец

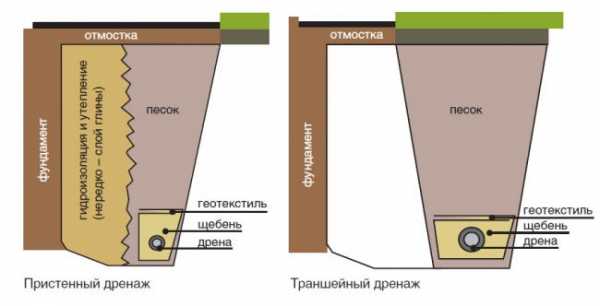

Пристенный дренаж

Такая система считается обязательной, если в доме имеются заглублённые помещения — подвальные или полуподвальные. Её устройство обычно производится в процессе строительства при установке фундамента. Глубина заложения дренов должна быть ниже опорной плоскости основания здания приблизительно на 50 сантиметров. Назначение пристенного дренажа — сбор и отведение влаги от фундамента. Для его устройства применяются исключительно перфорированные трубы в изоляции из геотекстиля с гравийными и песочными фильтрами.

Пристенный дренаж выполняется на стадии строительства дома и защищает фундамент от избытка влаги

Пристенная дренирующая система выполняется следующим образом:

  1. После должной выдержки бетонного фундамента нужно демонтировать опалубку.
  2. Выполнить гидроизоляцию стенки основания. Для этого лучше использовать битумную мастику с предварительной обработкой грунтовкой. Марка грунта указана на упаковке с мастикой. Слой выдержать в течение суток, затем повторить операцию.

    После полного высыхания фундамент необходимо промазать битумной мастикой для гидроизоляции

  3. Углубить канаву вдоль фундамента приблизительно на полметра.
  4. Застелить дно канавы геотканью, края закрепить на стенке канавы и на фундаменте.
  5. Засыпать на дно гравий в смеси мелкой и крупной фракций слоем 20 сантиметров. Если используется труба с кокосовым фильтром, вместо гравия нужно использовать крупнозернистый песок.
  6. Уложить дрены, соблюдая уклон порядка 1–2 мм на метр длины в направлении стока жидкости. Уклон контролировать лазерным или спиртовым уровнем.

    Дренажные трубы прокладываются по всему периметру фундамента с уклоном в сторону сливного коллектора

  7. Установить колодцы по углам сливной системы.
  8. Засыпать трубы гравием (или песком) слоем примерно 20 сантиметров над трубой. Завернуть концы геоткани поверх гравия с нахлестом.

    Дренажную трубу засыпают слоем гравия и накрывают сверху оставшейся частью геотекстиля

  9. Засыпать канаву ранее вынутым грунтом. Как вариант, можно вместо засыпки грунтом изготовить глинистый гидрозатвор. Для этого глину в нужном количестве замачивают водой на сутки. Затем приготавливают из неё раствор в консистенции густой сметаны. В него в качестве армирующего элемента нужно добавить фибровую стружку. Раствор укладывают поверх геотекстиля на уровне ниже 10 сантиметров от верхнего края битумной гидроизоляции. Глинистый затвор нужно сушить в течение 4–7 дней, периодически сбрызгивая его водой.

Дальнейшие действия производятся совместно с устройством ливневой канализации.

Дренаж подвала (пластовый)

Пластовый дренаж целесообразно использовать при высоких грунтовых водах или наличии водоёма вблизи дома. В основном он работает при максимальных показателях поступления воды сезонного характера.

Монтаж такого дренажа производится при строительстве перед закладкой подвальных помещений в следующем порядке:

  1. Отрывается котлован для устройства подвала.
  2. На расчищенном от строительного мусора дне настилается полотно геотекстиль и устраивается гравийная подушка.

    Пластовый дренаж устраивается в вырытом и засыпанном гравием котловане

  3. Раскладываются дрены и выводятся для стыковки с пристенной системой водоотвода при её монтаже. Для этого на них надевают гильзы из стальной трубы, чтобы впоследствии разместить их в теле фундамента.

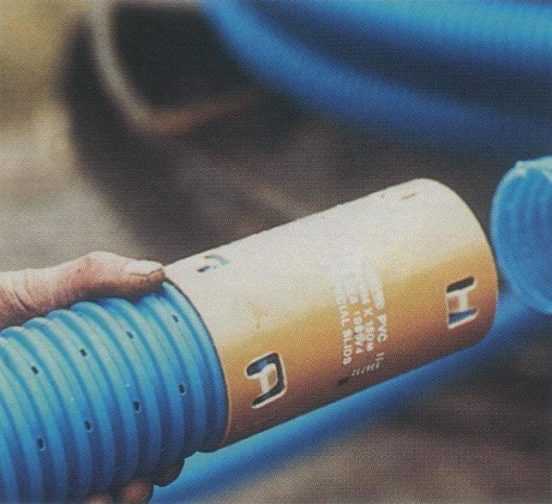

    Для стыковки дренов используют специальные металлические или пластиковые муфты

  4. После этого геотекстиль заворачивается на гравийный слой и насыпается верхний слой гравия.
  5. Производится заливка дна подвала и собственно фундамента.
  6. Монтируется контур пристенного дренажа, к нему подключается пластовый контур. В месте соединения устанавливается колодец.

    При объединении с контуром пристенного дренажа обеспечивается полная изоляция от напорных и безнапорных грунтовых вод

Ливневая канализация

Само название говорит о том, что такие системы используются для сбора и утилизации дождевой и талой воды с участка. Ливнёвки особенно необходимы на грунтах с подложкой из малопроницаемых глинистых слоёв.

Основными функциями ливневой канализации являются:

  • сбор дождевой и талой воды в дождеприёмники;
  • фильтрация стоков от песка;
  • очистка жидкости от масляных загрязнений.

Если все эти функции реализованы в составе устройства ливнёвки, воду из неё можно использовать для хозяйственных нужд.

Для реализации таких задач нужны следующие устройства:

  1. Устройства для отделения песка. Для этого используются различные отстойники, в которых производится осаждение твёрдых составляющих. В них постепенно образуется осадок, периодически удаляемый дренажными или грязевыми насосами.

    Отстойники для песка предохраняют каналы водоотведения от засоров

  2. Колодец коллекторный.
  3. Фильтрующие устройства для отделения масел и бензина. Нуждаются в периодической замене или очистке.
  4. Впитывающий блок.

Таким образом, реализуются дополнительные функции ливневых систем:

  1. Использование талой и дождевой воды для полива насаждений на участке.
  2. Предотвращение подтопления здания, защита от развития грибковых и плесневых образований.
  3. Обеспечение нормального функционирования элементов инфраструктуры участка — отмостки, тротуаров, покрытия двора и других.
  4. Избавление участка от луж и грязи во время выпадения осадков.

    Правильно собранная система водоотведения обеспечивает эффективное дренирование ливневых стоков в объединенном ливневом и пристенном контуре

Для ливневой канализации применяются такие составляющие:

  • трубы водосточные и желоба — используются в составе кровли здания для сбора воды и направления потока в систему водоотведения;
  • лотки — устанавливаются для сбора дождевого потока и транспортировки воды к накопителям;
  • дождеприёмники — служат для накопления жидкости и первичного её отстоя до оседания крупных твёрдых составляющих;
  • коллекторный колодец — предназначается для объединения стоков из разных дождеприёмников и окончательного отстаивания воды.

Ливневая канализация — это система поверхностного заложения, поэтому она не требует значительных земляных работ. Особенностью её устройства является применение труб со сплошными стенками для транспортировки стоков. Дренирующая разводка монтируется отдельно и на ней используются перфорированные каналы.

Фотогалерея: составные части ливневой канализации

Устройство дренажа вокруг дома своими руками

Суть вопроса состоит в том, чтобы практически решить поставленные задачи с минимальными затратами денежных средств. Для этого необходимо, прежде всего, разработать устройство водоотвода.

Составление схемы дренажной системы

Это мероприятие можно удачно выполнить только на основании объективных данных гидрогеологического обследования участка. Для этого можно произвести пробное бурение в нескольких точках. Его можно выполнить с использованием шнекового бура небольшого диаметра. Чем больше количество шурфов будет сделано, тем точнее будет информация для принятия решения.

Анализируя состав грунтов из скважины, получают объективную информацию для эффективного размещения дренов

Рассматривая образцы грунта с разных глубин скважин, можно составить представление о качестве грунтов и их влажности, то есть получить объективную информацию для ответов на такие вопросы:

  • на каком расстоянии от стен дома устанавливать кольцевой дренаж;
  • есть ли необходимость устройства пластового водоотвода;
  • на какую глубину закладывать дрены;
  • какие трубы выбрать для дренажной системы.

По результатам исследований выбираются материалы, составляется схема расположения и вид водосбора и приобретаются все необходимые компоненты системы.

Монтаж дренов

Сборка системы производится после укладки в траншею геоткани и отсыпки нижнего слоя гравийного фильтра. Трубы раскладывают по оси канавы и проверяют наличие и величину уклона в нужном направлении. Для этого хорошо использовать лазерный уровень. Для разных видов труб угол наклона должен быть немного разным, но в среднем достаточно обеспечить уклон величиной 1,5 мм на один погонный метр трубопровода.

После этого:

  1. Производится стыковка труб между собой тройниками или муфтами.
  2. Монтируются или изготавливаются колодцы и производится их установка в места расположения по разработанной схеме.

    Колодцы устанавливаются в ответственных местах системы для контроля работы дренажа и его обслуживания

  3. По окончании сборки устраивается второй слой гравийного фильтра, и края геоткани заворачиваются поверх насыпки.
  4. Производится закрытие траншей извлечённым ранее грунтом и рекультивация почвенного слоя.

После окончания работ о наличии системы будут напоминать только крышки колодцев и водосточные решётки.

Видео: устройство дренажа вокруг дома

Избавляясь от излишка влаги вокруг загородного дома, можно не только обезопасить себя от ряда неприятностей. Вполне реально использовать отведённую воду рационально. Избыток воды, накопленный в весеннее время, может весьма пригодиться в течение засушливого лета.

64 года, пенсионер, образование высшее, инженер - металлург. Оцените статью: Поделитесь с друзьями!

remoskop.ru

Дренажная система вокруг дома: обзор, пошаговая инструкция

Начиная строительство небольшого дачного домика или солидного коттеджа, каждый рассчитывает на то, что его детище простоит не один десяток лет и послужит подрастающим детям и даже внукам.
Сколько простоит построенный дом — зависит в первую очередь от правильно выполненного основания.
Но даже и качественный фундамент не поможет, если он будет находиться в условиях постоянной сырости, вызванной наличием влаги в окружающем грунте.

Вода может проникать в землю после дождя, при таянии снега, а наиболее неприятный случай — если на участке высок уровень грунтовых вод (УГВ).

Что это такое и какова его цель
Чтобы избежать подтопления фундамента дождевыми, талыми или грунтовыми водами и служит дренажная система, представляющая собой совокупность устройств, предназначенных для удаления излишней влаги: лотков, каналов, траншей, колодцев и так далее.

Дренирующие системы выполняют для защиты фундамента отдельно стоящего здания или всего участка, если он располагается на местности с пониженным рельефом. В предлагаемой статье рассматриваются дренажные системы для фундамента строящегося дома.

Основные типы дренажных сооружений

Открытые

Траншеи этого типа применяют для отвода поверхностных вод, когда участок, на котором находится строящийся дом, практически не имеет никакого уклона или даже находится в небольшой низине.

После продолжительных дождей к такому дому можно подойти только в резиновых сапогах, не говоря уже про весеннее половодье.

С помощью открытых наземных траншей организуют сбор и отвод поверхностной воды в канализационную систему, специальный сборный колодец или за пределы участка, если это возможно.

Открытые системы просто изготовить, но они портят ландшафт и небезопасны при ходьбе — легко можно споткнуться.

Закрытые

Такой дренаж является более эффективным решением для осушения грунта на значительной глубине — до полутора метров.

Представляет собой систему фильтрующих труб, помещенных в пропускающий воду материал: мелкий щебень, гравий, керамзит

Для этой цели применяют специальные перфорированные трубы с многочисленными отверстиями небольшого диаметра.

Можно использовать и обычные пластиковые канализационные трубы, просверлив отверстия с помощью электродрели. Устройство такой системы намного сложнее и дороже.

Засыпные

Для небольшого участка применяют засыпные дренирующие траншеи. Они с успехом удаляют как поверхностные, так и грунтовые воды.

При этом нет нужды тратиться на покупку труб и сопутствующих аксессуаров (угольники, тройники, решетки и прочее). Канавы роют на глубину от 1 до 1,5 м по периметру дома на некотором отдалении и заполняют их битым кирпичом или щебнем крупных фракций.

Сверху лучше покрыть эту засыпку полосой геотекстиля, после чего засыпать землей с укладкой дерна. Правда, их невозможно очистить после заиливания.

Поверхностные

Есть не что иное, как дренаж открытого типа. Он имеет 2 разновидности: точечный и линейный.

Точечный дренаж

Выполняют для локального отведения воды (из одной точки). Например, от водосточной трубы, от садового душа или поливочного крана.

Если на участке есть место, где часто скапливается вода, избавиться от нее с помощью этого способа наиболее просто. Устройство представляет собой водоприемник, обычно покупной, уложенный заподлицо с поверхностью земли в необходимом месте.

К нему присоединяются бетонные или пластиковые лотки, уложенные с уклоном около 1 градуса в сторону отведения воды. Сверху лотки закрывают металлическими или пластиковыми решетками.

Линейный дренаж

Если несколько точечных приемников объединить в одну общую отводную магистраль, получится линейная дренажная система.

Следует напомнить, что точечная и линейная системы отводят только поверхностную воду

Конечным пунктом может служить ливневая канализация, приемный отстойник или фильтрующий колодец.

Глубинные

Если дом располагается в низине, или на глубине находится водонепроницаемый глиняный слой, а также при высоком УГВ количество подземной воды будет велико.

При этом следует выполнять глубинный дренаж закрытого типа, устройство которого описано выше. Во избежание засорения дренажных труб, изготавливают ревизионные (прочистные) колодцы такого размера, чтобы в него можно было опустить руку.

Располагать прочистные элементы следует в угловых, Т-образных сопряжениях и через 10–12 метров подземных коммуникаций. По расположению относительно фундамента глубинный дренаж может быть пристенным или кольцевым.

Пристенный дренаж

Устраивают, когда под зданием имеется подвал или цокольное помещение. Траншею роют вплотную к стене ленточного фундамента.

Можно избежать дополнительных земляных работ, если делать это при закладке фундамента. Глубина самой мелкой точки должна быть примерно на 20 см больше глубины подошвы.

Трубу кладут внутри дренирующего слоя гравия, мелкого щебня или керамзита, обмотав все геотекстильной тканью.

Выполняя обратную засыпку канавы грунтом, вплотную к боковой поверхности фундамента засыпают слой чистого крупнозернистого речного песка, с послойной утрамбовкой толщиной 25–30 см.

Предварительно следует обмазать фундаментную стену слоем жирной мятой глины (глиняный замок).

Кольцевой дренаж

Выполняют, если подвал в доме отсутствует. В этом случае траншею роют после окончания строительства дома на расстоянии 1,5–3 м от фундамента.

Выполняем дренаж самостоятельно

Лучшее время для изготовления

Дренажную систему лучше всего сооружать летом, хотя в жару так и тянет отдохнуть в тенечке

Да и земля в эту пору бывает настолько сухой, что хоть ломом ковыряй. Несмотря на эти негативные моменты, лучшего времени года для выполнения этой работы не найти.

Весной, после того как сойдет снег, земля долго еще сохраняет в себе сырость. Если в это время изготавливать систему осушения, к осени земля осядет, и может нарушиться герметичность соединения дренирующих труб, что потребует в дальнейшем дополнительных затрат времени на устранение дефектов.

На осенние месяцы надеяться легкомысленно, ненастные дожди могут привести к тому, что работу придется переносить до следующего летнего сезона.

Подготовка к установке

Следует уделить больше внимания подготовке к изготовлению дренажа вокруг жилого дома. Недостаточная продуманность компоновки устройства может привести к лишним земляным работам или к закупке ненужных строительных материалов, которые потом будут бесполезно занимать площадь для хранения.

Прежде чем начинать работы, необходимо составить масштабный план участка с указанием высотных отметок, выбрать место для размещения отстойного колодца.

Если планируется отводить стоки за территорию участка, необходимо заручиться разрешением местной санитарно–эпидемиологической станции (СЭС). В противном случае вся работа может оказаться напрасной, а деньги — выброшенными на ветер.

Необходимые инструменты

Для изготовления осушительной системы потребуется не так много инструментов. Большинство из них, как правило, имеются у каждого хозяина:

  • измерительная рулетка длиной 30–50 м;
  • строительный уровень;
  • гидравлический уровень длиной до 50 м;
  • штыковая и совковая лопаты;
  • тачка.

Вместо гидравлического уровня, неплохо приобрести оптический или лазерный нивелир. Лазерный прибор пригодится при внутренней отделке строящегося дома.

Как показывает опыт, гидравлический уровень имеет неприятное свойство «врать» в процессе измерения. Происходит это из-за того, что в соединительный шланг могут попадать пузырьки воздуха, которые приводят к искажению результата.

Изготовление дренажа

Рассмотрим выполнение дренажной системы вокруг дома своими руками. Сделаем это на примере сооружения глубинного пристенного дренажа (имеется в виду, что осушительная система сооружается одновременно с изготовлением фундамента):

  1. После заливки фундаментной ленты по ее периметру выкапывают канаву шириной 30–40 см ниже подошвы фундамента на 20–25 см в самом мелком месте, соблюдая уклон не менее 1%.
  2. Дно траншеи тщательно утрамбовывают и покрывают слоем песка толщиной 20 см. После чего с помощью длинной рейки контролируют правильность уклона.
  3. Расстилают полосу геотекстиля с напуском на стены траншеи около 80 см.
  4. Отсыпают поверх ткани слой мелкого щебня, гравия или керамзита толщиной 20 см.
  5. Укладывают и соединяют между собой секции перфорированных дренажных труб, контролируя требуемый уклон. Трубы слегка притапливают в подкладочный слой.
  6. Поверх уложенной системы насыпают укрывающий слой щебня такой же толщины, как и нижний. После этого оборачивают засыпку геотекстилем с нахлестом полотнищ друг на друга.
  7. Выполняют обратную засыпку землей, как было рассказано выше, заполняя 20 см внутренней полости песком.

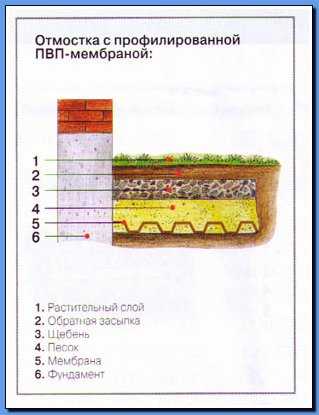

  8. Сверху траншею закрывают отмосткой шириной около метра, при этом ее край должен перекрывать канаву не менее чем на 20 см, чтобы дождевая вода не попадала в траншею.

Изготовление дренажного колодца

В конце дренажной системы возводят фильтрующий или переливной дренажный колодец. Если отвести воду из него непосредственно на месте расположения не представляется возможным, придется откачивать воду с помощью погружного насоса.

Для монтажа колодца можно приобрести готовые бетонные или пластиковые секции и собрать из них готовую конструкцию. Покупные кольца из железобетона при монтаже создадут трудности вследствие большого веса.

В качестве альтернативы можно отлить колодец из бетона непосредственно на месте его установки.

Выполненная по всем правилам дренажная система по периметру строящегося дома сохранит фундамент от воздействия влаги, благодаря чему гидроизоляция сохранит свои защитные функции в течение длительного времени, в подвале будет сухо, а стены дома послужат не одному поколению.

chastnydom.com

устройство дренажной системы, как правильно сделать со схемами+фото

Время и вода способны разрушить что угодно. Влага подмывает почву под строением, почва оседает, разрушая фундамент. Вода может просочиться через микротрещины в подвал. Если не предпринимать специальных мер, плесень и влага разрушат полы. Но обуздать силу воды возможно. Монтаж дренажной системы — важное условие сухого дома.

Дренажная система — необходимость или деньги на ветер

Неопытные строители порой отказываются от дренажной системы, решив, что гидроизоляции фундамента будет достаточно. Это серьёзная ошибка. Дренаж нужно делать обязательно. Причина находится глубоко под землёй на участке под строительство дома. Количество осадков заранее спрогнозировать невозможно, но быть готовым к затяжным дождям или обильному снегу необходимо. Дренажная система спасёт от сырости и плесени в подвале, колоний грибков на несущих балках. Дрены выведут воду за пределы участка. Поэтому строительство дома начинается с рытья котлована и обустройства дренажа.

Систему пристенного дренажа нужно закладывать в самом начале строительства

Виды дренажа

В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.

У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги

Пристенный дренаж

Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.

Трубы пристенного дренажа следует укладывать глубже основания фундамента

Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.

Кольцевой дренаж

При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).

Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома

Пластовый дренаж

При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.

Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.

Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства

Пластовая дренажная система не похожа ни на одну другую, так как основным фильтрующим элементом становится песок и щебень. Использование гравия, песка и щебня позволяет покрывать больше площади для перенаправления потока к трубчатым типам дренажных систем.

Дренаж подвала

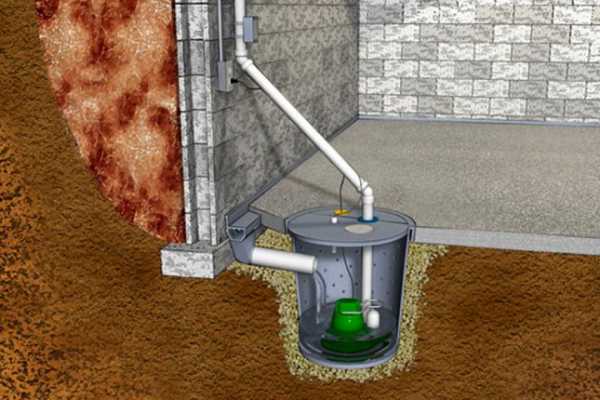

Если одновременно с закладкой фундамента дома не были проведены работы по монтажу дренажной системы, велика вероятность появления в подвале влаги. Быстро исправить ситуацию можно, закопав в подвале бочку и поместив в ней погружной насос для грунтовой воды. К насосу нужно подвести шланг и вывести его наружу. Пол засыпать слоем керамзита и настелить доски, обработанные влагостойким составом. Этот метод используется как исправление допущенных при строительстве ошибок (не проведён анализ участка, не заложена дренажная система или дренаж не справляется), поэтому его не рекомендуется использовать как альтернативу полноценному дренажу. Насос работает при высоком уровне почвенных вод. Если в сухую погоду или после паводка уровень грунтовых вод опускается, насос следует отключить, чтобы он не работал вхолостую.

При понижении уровня грунтовых вод дренажный насос нужно отключить

Второй метод осушения подвала заключается в устройстве кольцевого дренажа. Траншея прокладывается на расстоянии 5 метров от дома, поэтому фундамент не пострадает. Трубы прокладываются на 50 см ниже основания фундамента.

Видео: дренаж (отводим воду из подвала) своими руками

Устройство кольцевого дренажа вокруг дома

Закрытая система, выполненная с прокладкой дренажных труб, в сравнении с открытым и засыпным вариантами, более надёжна и безопасна. В неё нельзя провалиться, а при засоре удобно обслуживать. Для прокладки дренажа используют полимерные трубы — долговечные, лёгкие и удобные для работы.

Кольцевой дренаж выполняется по всему периметру дома

Необходимые инструменты

Для работы понадобится:

  1. Штыковая лопата.
  2. Совковая лопата.
  3. Уровень для определения уклона.
  4. Рулетка.
  5. Тачка для вывоза лишнего грунта с участка.
Пошаговая инструкция по укладке системы кольцевого дренирования

Кольцевой дренаж выполняют в несколько этапов:

  1. Определяют самую низкую точку на участке, где будет устраиваться колодец для слива. Копать канаву придётся на 30–50 см глубже котлована, с уклоном 1 см на каждый погонный метр в сторону расположения сливного колодца. Правильный уклон делает работу дренажной системы более эффективной. Поэтому нужно чаще проверять уровнем угол наклона.
  2. На дно траншеи насыпают слой слой песка толщиной 20–30 см и утрамбовывают его поверхность. Нужно постоянно использовать уровень, чтобы придерживаться профиля уклона.
  3. Утрамбованную поверхность и стены траншеи на 60 см с каждой стороны застилают геотекстилем для изоляции, чтобы вода не просочилась вниз.
  4. Следующим слоем примерно на 1 см насыпают щебень, не забывая следить за линией наклона.

    Дренажные трубы укладываются на слой гравия, насыпанный поверх геотекстильной ткани

  5. Укладывают дренажные трубы. Стыки тщательно изолируют монтажной лентой.

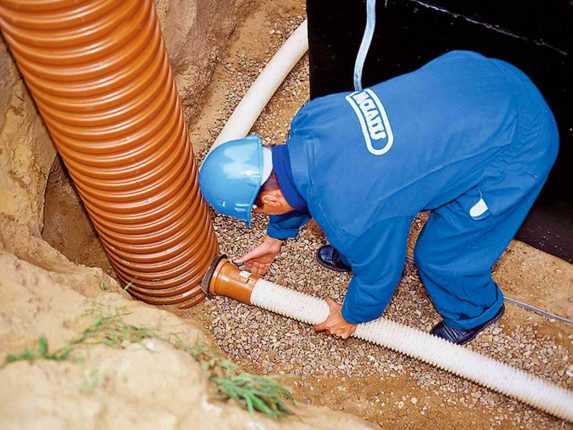

  6. В двух противоположных углах фундамента монтируют смотровые колодцы, выводя их по высоте на уровень участка.

    Смотровые колодцы должны располагаться на уровне поверхности участка

  7. Прокладывают трубы вокруг дома до смотровых колодцев и сливного коллектора.

    Дренажные трубы в углах участка должны стыковаться со смотровыми колодцами

  8. Перед тем как закрывать трубы, проверяют правильность уклона большим количеством воды. Если всё сделано правильно, на стыках вода не просочилась, поток не задержался в трубах и ушёл в сливной колодец, трубы можно засыпать щебнем слоем 30 см.
  9. Заворачивают геотекстиль с нахлёстом в 15–20 см. Нужно постоянно следить за уклоном (по требованиям СНиП угол уклона равен 1% от длины траншеи). По трубам потечёт вода с примесью глины, песка, ила, поэтому если величина уклона будет нарушена, снизится эффективность всей системы. Важно также установить смотровые колодцы в местах поворотов.

Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем.

Видео: дренаж вокруг фундамента дома

Народные мастера и умельцы без труда сделают дренаж вокруг дома собственными руками, сэкономив семейный бюджет. Правильная оценка состояния грунта на участке поможет в выборе вида дренажной системы.

Добрый день! Меня зовут Марина. Живу в Астрахани, иногда в Георгиевске Ставропольского края. Образование высшее экономическое. Оцените статью: Поделитесь с друзьями!

remkasam.ru

Дренажная система вокруг дома своими руками видео

Содержание:

1. Пристенный дренаж фундамента своими руками
2. Подготовка к работе вокруг дома
3. Кольцевая дренажная система вокруг дома
4. Линейный дренаж фундамента

При проектировании дома желательно сразу же задуматься и о необходимости установить вокруг него дренажную систему. Если же дом уже построен, и сырой подвал не дает возможности комфортно жить, то дренажная система вокруг дома своими руками должна быть сделана позже. Существует несколько видов дренажных систем, и каждая из них имеет свои особенности и характеристики, поэтому все они будут рассмотрены в этой статье.

Пристенный дренаж фундамента своими руками

Дренаж – это система труб, которые проложены в специально вырытых траншеях с соблюдением постоянного уклона, обеспечивающего отвод воды в водоприемник. Когда влажность грунта превышает допустимые пределы, избыток влаги попадает в перфорированные трубы и стекает в колодец (прочитайте: «Дренажные колодцы своими руками — как сделать правильно»).

Как выглядит схема дренажной системы вокруг дома, и как выполнить действительно качественное проектирование?

Первым делом нужно провести геологическую разведку участка, определив следующие показатели:

  • тип почвы на участке;
  • максимальный уровень подземных вод;
  • самую высокую и низкую точки участка.

Эти данные необходимо нанести на план участка вместе со схематичными изображениями всех объектов, находящихся на нем: деревьев, построек и самого здания. Дрены необходимо прокладывать по периметру здания, причем расстояние от дома должно составлять не менее одного метра, а глубина дренажа вокруг дома должна хотя бы на 30 см превышать глубину закладки фундамента.

Кроме того, нужно соблюдать постоянный уклон, величина которого должна быть не менее 3 см на один метр длины трубопровода. Водосборный колодец всегда располагается в самой нижней точке участка, и именно в него стекается вся собранная вода. Выполняя эти правила, создается карта закладки труб, на которую наносятся и точки, где будут установлены смотровые дренажные колодцы. Бытует мнение, что можно объединять систему ливневой канализации с дренажом, но специалисты не советуют так делать.

Подготовка к работе вокруг дома

Когда план работ готов, можно приступать к более материальным задачам: закупке материала и подготовке инструментов.

Дренажные трубы выпускаются из разных материалов: существуют изделия из пластика, асбестоцемента, керамики. Впрочем, наибольшее распространение заслуженно получили именно пластиковые изделия, характеристики которых отлично подходят для создания дренажных конструкций (прочитайте: «Как сделать дренаж вокруг дома правильно»).

Диаметр труб должен находиться в пределах 100-110 мм. Если трубы будут закладываться на большую глубину, то стоит позаботиться о том, чтобы они были как можно прочнее. Специалисты не советуют использовать гибкие пластиковые трубы, поскольку с ними тяжело соблюдать уклон.

Кроме труб, нужно приобрести и дополнительные элементы, в список которых входят:

  • фитинги;
  • смотровые колодцы и крышки люков для них;
  • геотекстильная ткань.

Если здание еще не построено, то пригодится гидроизоляция для фундамента, и, конечно же, потребуются основные строительные инструменты: лопаты, строительный уровень и рулетка.

Теперь, когда все готов к работе, устройство дренажной системы вокруг дома – дело времени. В первую очередь вокруг здания на необходимой глубине выкапывается траншея, габариты которой должны соответствовать заявленным в плане. Борта траншеи могут быть любой формы, но тут есть нюанс: если почва изначально довольна рыхлая, то есть смысл сделать небольшие скосы. Ширина траншеи тоже рассчитывается заранее. Чтобы точно соблюдать все необходимые размеры, нужно не забывать пользоваться рулеткой и уровнем.

Каждый поворот траншеи и каждые 30-50 метров прямых дистанций должны быть оборудованы небольшими углублениями, в которые будут устанавливаться смотровые колодцы.

Если в процессе выкапывания канавы будут попадаться камни, твердые куски земли и прочие посторонние элементы, их стоит удалить, чтобы в дальнейшем не повредить трубы. По окончании земельных работ можно обшить фундамент гидроизоляцией, если это не было сделано ранее.

Когда предыдущие работы закончены, можно приступать непосредственно к созданию дренажной системы. Дно траншеи засыпается слоем щебня и песка глубиной примерно 10 см и утрамбовывается, после чего на него укладывается геотекстиль. Свободные края ткани нужно завернуть на стены, чтобы в дальнейшем обернуть ими трубы.

Когда подкладка готова, на нее укладываются трубы. Трубопровод должен идти по центру траншеи. Соединяя трубы, стоит дополнительно обмазывать их силиконовым герметиком. Если перфорация на трубах есть только с одной стороны, то их лучше расположить отверстиями вниз. Важно в процессе работы не забыть о необходимости установки смотровых и поворотных колодцев. Одним из последних этапов будет установка водосборного колодца. Высота колодцев определяется таким образом, чтобы после завершения работ к ним можно было без проблем получить доступ.

Закончив монтаж труб, их необходимо засыпать слоем щебня, завернуть в геотекстиль и засыпать всю конструкцию землей, покрыв сверху слоем дерна.

Кольцевая дренажная система вокруг дома

Кольцевая дренажная система вокруг дома нужна тогда, когда дом уже построен, а отмостка обустроена.

По большому счету, кольцевая дренажная система выполняется так же, как и пристенная, но есть некоторые отличия:

  • траншея должна находиться в трех метрах от фундамента, а все остальные габариты останутся на прежнем уровне;
  • когда закладка дрен закончена, они засыпаются 10-сантиметровым слоем щебня, а все остальное пространство заполняется грунтом;
  • траншеи в данном случае можно декорировать как кольцевую дорожку, направленную к водостоку.

Линейный дренаж фундамента

Под линейным дренажом понимают установку дренажных лотков на участке. Кроме того, их можно устанавливать по периметру здания для сбора и отвода атмосферных осадков (прочитайте: «Делаем дренаж фундамента дома своими руками правильно»). Эффективность лотков можно повысить, объединив их с точечными дождеприемниками и пескоуловителями с подключенными дренажными трубами, что даст возможность отводить воду прямо в коллекторный колодец.

Работы выполняются по схожему плану: сначала подготавливается схема конструкции с учетом всех объектов, находящихся на участке. Потом вычерчивается линия прокладки системы линейного дренирования, указываются места установки дождеприемников и прочих элементов конструкции. Потом приобретаются материалы, подготавливаются инструменты, после чего можно приступать непосредственно к постройке дренажной системы.

Работы будут выполняться по следующему алгоритму:

  1. Сначала подготавливается траншея для лотков. Все правила остаются прежними, но глубина должна быть всего на 10-15 см больше высоты лотка, а ширина – на 10 сантиметров больше.
  2. Когда траншея готова, устанавливается дренажный колодец, к которому подключается канализационная пластиковая труба, подведенная к месту установки первого лотка.
  3. Теперь можно заливать бетонное основание. Когда оно будет готово, можно через систему переходников и соединительных элементов подключать следующие лотки. Система готова, и теперь вода на участке не будет проблемой.

Заключение

Дренажная система вокруг дома своими руками – это не проблема, если подойти к этому вопросу грамотно и осмысленно. Правильное дренирование позволит создать комфорт в доме и даст возможность избежать постоянных подтоплений и заливаний: дом станет крепостью, которую не сможет сломать никакая вода.

ege-kras.ru

Устройство дренажа вокруг дома: особенности его установки

Дренаж вокруг дома необходим для осушения поверхности почвы на участке. Устройство дренажа вокруг дома представляет собой систему трубопровода, по которой стоки выводятся за пределы участка. Чтобы эффективно вода отводилась от жилого сооружения и близ лежащих построек, необходима надежная отмостка, проходящая по всему периметру частного дома с качественным проведением дренажа.

Виды дренажа фундаментной части здания

Пристенный дренаж требуется, если в доме имеется подвальное и цокольное помещения. Такой дренаж вокруг дома проводится в период строительных работ перед основной засыпкой фундамента. В остальных случаях потребуется заново прокапывать траншею, что приведет к финансовым затратам и трудоемким работам.

При прямоугольном строении дома пристенный дренаж прокладывают вдоль его стен. По углам дрены подводят к водоприемнику, а в местах с прокопкой, имеющей глубокое дно, — к выводящему приямку. Пристенный дренаж прокладывают на расстоянии 0,5-1 м от стен дома и устанавливают своими руками глиняное препятствие, которое отталкивает влагу от фундамента.

Пристенный дренаж своими руками – это система, которая состоит из перфорированной трубы, оснащенной тремя слоями обсыпки фильтрации. Об особенностях этой дренажной системе можно ознакомиться в видео обзоре.

Траншейный дренажный механизм проводится на расстоянии 1,5-3 м от фундамента дома.

Его применяют для участка, имеющего почву глинистого или суглинистого типа с отсутствием подвального помещения. Между дренами и основанием фундамента прокладывают своими руками глиняную прослойку от затопки в сезон обильных осадков. Без учета выбранного дренажа для участка, глубина прослойки составит 0,5 м от фундамента.

Устройство дренажа вокруг жилой постройки эффективно защитит здание от прохождения грунтового потока, поднимающегося во время дождя и таяния снега. Как провести самостоятельно траншейный дренаж своими руками, показано на видео примере, который без труда можно найти в интернете.

Кольцевой дренаж вокруг дома состоит из укладки его в грунт, например, на гравий, пропускающий стоки, и которым оснащается канава. На местах стыков и изгибов дренажного трубопровода устанавливают своими руками соединительные устройства, после чего трубы обрабатывают гидроизоляцией.

Как установить отмостку?

Отмостка представляет собой бетонную полосу, пролегающую по периметру постройки. Укладывают ее своими руками под наклоном для лучшего отвода стоков от основания частного дома. Необязательна она в случае нахождения жилого сооружения на склонной местности, где не скапливается влага. В других ситуациях не установка отмостки приведет к сильному разрушению фундамента.

Ширина отмостки зависит от типа почвы и ширины козырька крыши. Для обычного чернозема отмостки должны составлять размер ширины козырька крыши с выступом в 20 см. Если почва имеет движущее свойство, глубина должна превышать 30 см разметки траншеи для фундаментной части здания.

Чтобы дом был эффективно защищен от внешних факторов, необходимо провести дренаж фундамента, для которого прокапывается канава по кругу дома своими руками. Траншея засыпается гравием, древесиной, тырсой. Во время обильных осадков вода по опалубке будет стекать в канаву и выведется за территорию участка.

Если за основу отмостки выбрана ПВП-мембрана, то рабочая схема установки такова:

  • прокладка мембранной основы;

  • засыпка песком, гравием поверх основы;

  • если внешний почвенный слой состоит из газонной травы, то поверх щебенки засыпают грунтовой слой, высотой в 30 см;

  • не рекомендуется проводить бетонные отмостки, так как материал неустойчив к морозам;

  • наилучшим вариантом послужат мягкие отмостки, которые устойчивы к сезонному движению почвы.

Прежде чем правильно устанавливать такие отмостки, требуется расчетная схема отвода воды с крыши и ее сбора.Она устойчива к оползням и сезонному грунтовому движению. Для монтажа отмостки может быть задействован различный тип материала.

Создание дренажа

Перед проведением работ своими руками потребуется тщательная подготовка фундаментной части здания и такая схема работ:

  • поверхность фундамента снаружи обрабатывается керасинно-битумной смесью;

  • шпателем наносят битумную смесь;

  • поверх слоя раствора накладывается малярно-штукатурная сетка;

  • после просушки первого слоя через сутки слой наносят снова, дабы скрыть сетку.

После подготовительной части можно приступать к прокладке дренажа по периметру участка.

Проведение дренажа

Для этой части работ своими руками потребуется выполнить такие действия:

  1. Подготовить участок для дренажной системы.

  2. Замерить перепады высоты участка и установить заметочные вышки. Выполняется замер участка при помощи лазерной указки.

  3. На разметочных местах участка делается настил из песка для самотечного стока воды в приемную канаву, расположенную за пределами постройки.

  4. Укладка геотекстильного материала поверх настила из песка. Поверх волокна насыпается гравийный слой под таким же уклоном.

  5. Проделываются в гравии ложбины для укладки трубопровода. Лучше использовать трубы на основе поливинилхлорида, в которых отверстия проделываются без труда.

  6. Отверстия проделываются меньшего диаметра, чем гравий, чтобы дрены не засорились.

  7. Соединить трубы, проходящие под уклоном, глубина их должна составлять 1 см на 1 м длины трубопровода.

  8. В местах встраивания труб подбирается почва для участка для установки колодца.

  9. В основании колодца утрамбовывают слой песка с дальнейшим выравниванием с остальной поверхностью участка.

  10. На прослойку из песка выкладывают опалубку из дерева, в которую заливают бетонный раствор. Затем в массу встраивают арматурные прутья для прочной связки днища.

  11. После высыхания основы устанавливают опалубку с подвязкой арматурного выпуска, подготовленные по размеру фундамента.

  12. Вся площадь бетонируется, верхняя часть колодца выстраивается по высоте отмостки и накрывается крышкой.

Как сделать дренаж вокруг дома, можно посмотреть на видео от специалистов.

Для полной уверенности, что влага не повредит основание жилой постройки и не проникнет в подвальное и цокольное помещение, необходимо правильно провести ряд работ по обустройству отмостки и дренажной системы. Только тогда дренаж дома будет эффективной системой по осушке фундамента от лишней влаги.

Загрузка...

prokanalizaciu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
