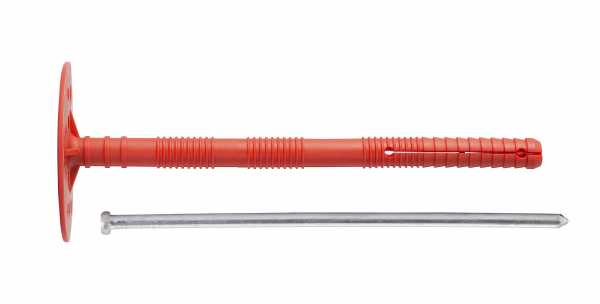

Дюбель IZM
Дюбель IZM для теплоизоляции с термоголовкой применяется для крепления материалов к фасадной поверхности бетонных, каменных и кирпичных степ. Данный вид дюбеля подходит как для применения в «мокрых» системах утепления, так и в системах с воздушным зазором. Металлический гвоздь поставляется вместе с дюбелем. Его отличает особый состав – высокопрочная сталь с антикоррозийным гальваническим покрытием.
Теплоизоляционная головка такого гвоздя сделана из полиамида и обладает высокими показателями ударной прочности. Вследствие вышеперечисленных особенностей на распорном гвозде дюбеля не образуется конденсата. Термоголовка необходима для того, чтобы предотвратить возникновение «мостиков холода», которые могут существенно сказаться на тепловой изоляции здания в целом. Таким образом, дюбель для теплоизоляции с термоголовкой помогает увеличить показатели защиты, предотвратить потери тепла и коррозию гвоздя. Также дюбель имеет увеличенную распорную зону, что повышает нагрузку на вырывание.
| Обозначение | Максимальная толщина изолирующего слоя (мм) | Мин. глубина анкеровки (мм) | диам шляпки, мм. | Диам/длина распорного гвоздя | Кол-во шт. в упак. | Мин. вырывающая сила, KH, | |||
| бетон В25 | полн. кирпич | пуст. кирпич | газобетон | ||||||
| IZM 10х90 | 50 | 40 | 60 | 5,5\93 | 500 | 1,7 | 1,6 | 1,48 | 1,24 |
| IZM10х120 | 70 | 50 | 60 | 5,5\123 | 500 | 1,73 | 1,63 | 1,5 | 1,27 |
| IZM10х140 | 90 | 50 | 60 | 5,5\143 | 500 | 1,68 | 1,52 | 1,27 | |
| IZM10х160 | 110 | 50 | 60 | 5,5\163 | 500 | 1,8 | 1,7 | 1,55 | 1,3 |
| IZM10х180 | 130 | 50 | 60 | 5,5\183 | 200 | 1,9 | 1,72 | 1,6 | 1,3 |
| IZM10х200 | 120 | 70 | 60 | 5,5\203 | 200 | 1,9 | 1,72 | 1,6 | 1,3 |
| IZM10х220 | 150 | 70 | 60 | 5,5\223 | 200 | 1,9 | 1,72 | 1,6 | 1,3 |
| IZM10х260 | 190 | 70 | 60 | 5,5\263 | 100 | 1,9 | 1,72 | 1,6 | 1,3 |
| IZM10х300 | 230 | 70 | 60 | 5,5\303 | 100 | 1,9 | 1,72 | 1,6 | 1,3 |
krepeg.pro
Дюбель IZM
Дюбель IZM распорный с расклинивающим стальным гвоздём (фиксатор теплоизоляции) для крепления теплоизоляции к бетону, натуральному камню, кирпичу. Дюбель со стальным гвоздём используется с тяжёлыми теплоизоляционными материалами, так как имеет повышенную прочность по сравнению с дюбелем IZO с пластмассовым стержнем. Размеры от 10х90 до 10х300 мм.
Материалы:
- Дюбель - полипропилен
- Гвоздь - сталь с гальванической оцинковкой.
| Обозначение | Длина дюбеля | Диаметр головки дюбеля | Диаметр тела дюбеля | Макс. толщина изоляции | Мин. глубина отверстия | Диаметр отверстия |
|---|---|---|---|---|---|---|
| IZM 10х90 | 90 | 60 | 10 | 60 | 40 | 10 |
| IZM 10х120 | 120 | 60 | 10 | 70 | 55 | 10 |
| IZM 10х140 | 140 | 60 | 10 | 100 | 55 | 10 |
| IZM 10х160 | 160 | 60 | 10 | 120 | 55 | 10 |
| IZM 10х180 | 180 | 60 | 10 | 130 | 60 | 10 |
| IZM 10х200 | 200 | 10 | 150 | 60 | 10 | |
| IZM 10х220 | 220 | 60 | 10 | 170 | 60 | 10 |
| IZM 10х260 | 260 | 60 | 10 | 200 | 70 | 10 |
| IZM 10х300 | 300 | 60 | 10 | 240 | 70 | 10 |
Вы можете заказать и купить распорные дюбели IZM для теплоизоляции оптом по реальным ценам.
tdm-neva.ru
Дюбель для теплоизоляции Tech-Krep IZM 10х200 мм с металлическим гвоздем, цена
Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х200 мм Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х200 мм применяется для крепления теплоизоляционных материалов к бетону, полнотелому и пустотелому кирпичу, камню, пенобетону. Различная длина дюбелей позволяет крепить теплоизоляционные материалы различной толщины. Дюбель для пустотелых конструкций Tech-Krep IZM 10х200 мм используется для монтажа на стенах, особо подверженных неблагоприят…
-
Диаметр
?
Диаметр - фактический диаметр изделия с учетом толщины стенки.
- 10 мм
- Материал
- Полипропилен
- Материал гвоздя
- Металл
-
Материал назначения
?
Дюбели изготавливаются из разных материалов, соответственно подбирать нужно под тот материал, в который будет монтироваться данный крепеж. Одни могут подходит для гипсократона, другие для кирпича и т.д.
- Бетон, Скала, природный камень, Легкий бетон, Кирпич, Дырчатый (полый) кирпич, Пустотелый блок, Газобетон
- Покрытие
- Белый цинк
- Страна производства
- Россия
- Тип дюбеля
- Для теплоизоляции
www.isolux.ru
Дюбель IZM 10x120 для крепления изоляционных материалов с металлическим гвоздем
Дюбель тарельчатый фасадный IZM представляет собой пластиковый распорный дюбель с тарельчатым элементом диаметром 60 мм, выполненный из ударопрочного полипропилена с распорным стержнем из оцинкованного металла.
Широкая тарельчатая часть диаметром 60 мм с дополнительными ребрами жесткости с тыльной стороны, обеспечивает большую площадь контакта с теплоизоляционным материалом и плотное прижатие к основанию. Специальные отверстия в тарельчатом элементе предназначены для заполнения клеевым раствором, что улучшает адгезию армирующего слоя к дюбелю при проведении штукатурных работ.
Распорный стержень, выполненный в форме гвоздя делает ударный монтаж максимально быстрым и эффективным. Дюбель с металлическим гвоздем способен выдерживать значительно большие нагрузки по сравнению с аналогичным дюбелем с пластиковым гвоздем.
ПРИМЕНЕНИЕ:
Служит для ударного монтажа теплоизоляционных материалов типа: минеральная вата, пенопласт ПСБ-С, экструдированный пенополистирол, к фасадам зданий, а также к их фундаментной части. Рекомендуется для применения в системах мокрых фасадов и в прочих элементах зданий, где предъявляются повышенные требования к прочности крепежа теплоизоляционных материалов.
МАТЕРИАЛ ОСНОВАНИЯ:
-Армированный и неармированный бетон марки не ниже М150,
-Полнотелый керамический кирпич.
МАТЕРИАЛ КРЕПЕЖА:
Дюбель – ударостойкий полипропилен
Распорный стержень – оцинкованная сталь.
ИНСТРУКЦИЯ ПО ТЕХНИКЕ МОНТАЖА:
·глубина монтажного отверстия должна быть больше глубины осадки соединителя на 15мм.
·минимальная глубина осадки соединителей должна составлять 45мм.
·монтажные отверстия при креплении плиты следует сверлить перпендикулярно плоскости основы, используя сверла с допустимыми отклонениями в диаметрах, согласно указанному техническому подтверждению.
·отверстие перед осадкой соединителя должно быть тщательно очищено от
буровой муки (примением метода выдувания ручным насосом или компресcором).
·минимальное расстояние от края основания должно составлять100мм.
·монтаж следует начинать с полной осадки в отверстии корпуса (это осуществляется при помощи легких ударов молотка).
·количество соединителей должно соответствовать указаниям строительного проекта.
·после осадки корпуса следует ввести стержень и, ударяя молотком, добиться распора всего соединителя.
·если в проектной документации не указано количество соединителей, то следует рассчитывать 4-5 шт. / м2, в зависимости от подъемной силы, причем каждая плита должна быть закреплена не менее, чем двумя соединителями.
·недопустим одновременный монтаж корпуса со стержнем.
·при выборе длины корпуса следует принимать во внимание толщину прикрепляемого изоляционного слоя (изоляционный материал + клеевая масса), а также минимальную глубину осадки.
ДЛИНУ СОЕДИНИТЕЛЕЙ СЛЕДУЕТ ВЫБИРАТЬ СОГЛАСНО ПРИМЕРУ:Lmin=dizol+10мм+hmin
где
L- длина соединителя
dizol–толщина изоляционного слоя
hmin-минимальная глубина анкеровки в соответствующей кладке (если кладка покрыта штукатуркой, следует прибавить толщину слоя штукатурки).
| Размер Дюбеля | Размер гвоздя, мм | Минимальная глубина отверстия, мм | Минимальная глубина анкеровки, мм | Максимальная толщена монтируемой изоляции,мм | Количество в коробе, шт. | |
| 10/80 | 5,5/85 | 55 | 50 | 30 | 1000 | |
| 10/90 | 5,5/95 | 55 | 50 | 40 | 1000 | |
| 10/100 | 5,5/105 | 55 | 50 | 50 | 800 | |
| 10/110 | 5,5/115 | 55 | 50 | 60 | 700 | |
| 10/120 | 5,5/125 | 55 | 50 | 70 | 700 | |
| 10/140 | 5,5/145 | 55 | 50 | 90 | 600 | |
| 10/160 | 5,5/165 | 55 | 50 | 110 | 500 | |
| 10/180 | 5,5/185 | 55 | 50 | 130 | 500 | |
| 10/200 | 5,5/205 | 55 | 50 | 150 | 500 | |
| 10/220 | 5,5/225 | 55 | 50 | 170 | 400 |
xn----jtbobdflcfff7a.xn--p1ai
Дюбель для теплоизоляции Tech-Krep IZM 10х160 мм с металлическим гвоздем, цена
Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х160 мм Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х160 мм применяется для крепления теплоизоляционных материалов к бетону, полнотелому и пустотелому кирпичу, камню, пенобетону. Различная длина дюбелей позволяет крепить теплоизоляционные материалы различной толщины. Дюбель для пустотелых конструкций Tech-Krep IZM 10х160 мм используется для монтажа на стенах, особо подверженных неблагоприят…
Читать далее-
Диаметр
?
Диаметр - фактический диаметр изделия с учетом толщины стенки.
- 10 мм
- Материал
- Полипропилен
- Материал гвоздя
- Металл
-
Материал назначения
?
Дюбели изготавливаются из разных материалов, соответственно подбирать нужно под тот материал, в который будет монтироваться данный крепеж. Одни могут подходит для гипсократона, другие для кирпича и т.д.
- Бетон, Скала, природный камень, Легкий бетон, Кирпич, Дырчатый (полый) кирпич, Пустотелый блок, Газобетон
- Покрытие
- Белый цинк
- Страна производства
- Россия
- Тип дюбеля
- Для теплоизоляции
www.isolux.ru
Дюбель для изоляционных материалов IZM
Описание:
Соединительный распорный дюбель изготовлен из полипропилена с ударостойким гвоздем из стали (IZM).
Область применения:
Обеспечивает соединение термоизоляционных материалов к основанию.
Технические характеристики:
|
Характеристики |
||||
|---|---|---|---|---|
|
Обозначение |
Максимальная толщина изолирующего слоя (мм) |
d, Диаметр отверстия под дюбель (мм) |
Мин. глубина анкеровки (мм) |
Количество в пачке (шт) |
|
IZM 10/90 |
50 |
10 |
40,00 |
1000 |
|
IZM 10/120 |
70 |
10 |
55,00 |
700 |
|
IZM 10/140 |
100 |
10 |
55,00 |
600 |
|
IZM 10/160 |
120 |
10 |
55,00 |
500 |
|
IZM 10/180 |
130 |
10 |
60,00 |
500 |
|
IZM 10/200 |
150 |
10 |
60,00 |
500 |
|
IZM 10/220 |
170 |
10 |
60,00 |
200 |
|
IZM 10/260 |
200 |
10 |
70,00 |
200 |
|
IZM 10/300 |
240 |
10 |
70,00 |
200 |
В нашей компании представлен широкий ассортимент разнообразных дюбелей на выгодных для клиентов условиях. Качество предлагаемого нами товара неизменно высокое, а цены вполне доступны.
Дюбель для изоляции представляет собой полый пластиковый стержень с широкой шляпкой. На нижней части стержня имеется распорная зона. Это крепежное изделие применяется вместе с гвоздем, изготовленным из стали или полипропилена.
С помощью дюбеля гриба производится установка теплоизолирующих материалов на различные основания: бетон, газобетон, пенобетон, кирпич, камень. Для ответственных креплений рекомендуется использовать металлические гвозди, так как они лучше расклинивают стержни, делая соединения более надежными. Пластиковые гвозди имеют свое преимущество, которое состоит в том, что они устойчивы к коррозии.
С помощью таких крепежей монтажные работы выполняются очень просто. Для осуществления установки необходимы следующие действия:
- Закрепить утеплитель на основании в неподвижном положении.
- Через термоизоляцию просверлить отверстие в материале основания.
- Установить в отверстие дюбель и забить в него гвоздь.
На один квадратный метр материала используются 4-5 дюбелей для изоляции.
kalea-trade.ru
Дюбель для теплоизоляции Tech-Krep IZM 10х140 мм с металлическим гвоздем, цена
Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х140 мм Дюбель для теплоизоляции с металлическим гвоздем Tech-Krep IZM 10х140 мм применяется для крепления теплоизоляционных материалов к бетону, полнотелому и пустотелому кирпичу, камню, пенобетону. Различная длина дюбелей позволяет крепить теплоизоляционные материалы различной толщины. Дюбель для пустотелых конструкций Tech-Krep IZM 10х140 мм используется для монтажа на стенах, особо подверженных неблагоприят…
Читать далее-
Диаметр
?
Диаметр - фактический диаметр изделия с учетом толщины стенки.
- 10 мм
- Материал
- Полипропилен
- Материал гвоздя
- Металл
-
Материал назначения
?
Дюбели изготавливаются из разных материалов, соответственно подбирать нужно под тот материал, в который будет монтироваться данный крепеж. Одни могут подходит для гипсократона, другие для кирпича и т.д.
- Бетон, Скала, природный камень, Легкий бетон, Кирпич, Дырчатый (полый) кирпич, Пустотелый блок, Газобетон
- Покрытие
- Белый цинк
- Страна производства
- Россия
- Тип дюбеля
- Для теплоизоляции
