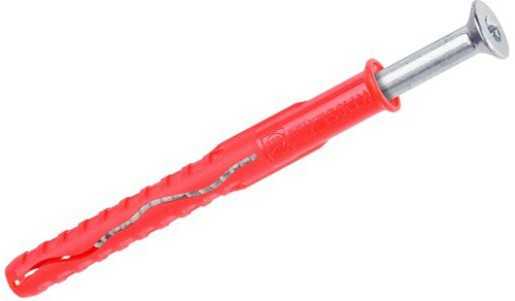

разновидности, основные характеристики, существующие размеры и способы установки
Дюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).
Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:
- пластмассовые;
- металлические.
Также дюбели подразделяются на два вида по способу установки:
- забиваемые молотком;
- устанавливаемые с применением строительного пистолета.

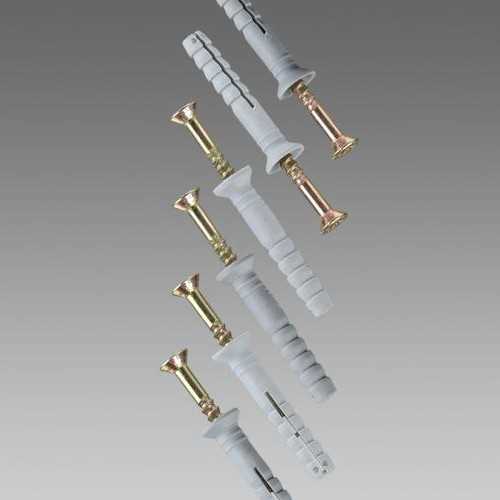

Особенности пластмассовых дюбель-гвоздей
Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также
Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.
Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.
Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.
Особенности металлического дюбель-гвоздя
В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.
Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.
Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.
Металлический дюбель анкерного типа
Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.
Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.
Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.
Забиваемый металлический дюбель
Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.
Разновидности размеров дюбель-гвоздей
Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.
Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.
Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.
Особенности монтажа дюбель-гвоздей
При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:
-
Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича. - Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
- При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.
Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.При работе с бетоном монтаж проводится следующим образом:
- Отмечается отверстие при помощи молотка или кернера.
- Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
- Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
- В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.
Установка дюбель-гвоздя с использованием строительного пистолета
Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.
Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.
Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.
Дюбель гвозди для бетона
Оцените статью: Поделитесь с друзьями!stanok.guru
| Таблица подбора дюбеля под саморез, размер отверстия под выбранный дюбель | |||||
|---|---|---|---|---|---|
| Саморез | Дюбель | Отверстие под дюбель | |||
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
sampochinil.ru
Дюбель для бетона: характеристики, размеры и цены
Надежную фиксацию предметов небольшого веса на монолитную стену выполняет дюбель для бетона, который может иметь разную конструкцию и способ сцепления в отверстии. Отдельные виды разрешается использовать в кирпичных или каменных стенах. Если на поверхность планируется закрепить более массивное сооружение, то применяют анкерное изделие, которое выше по стоимости, выдерживающее повышенную нагрузку по отношению к традиционному.
Оглавление:
- Что представляют собой дюбеля?
- Классификация и технические параметры
- Цены

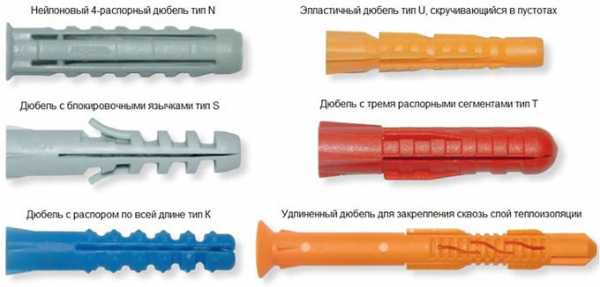

Виды и характеристики крепежа для бетона
Классически элемент состоит из пластиковой втулки, которая имеет выступы по всей длине для предотвращения проворачивания внутри отверстия. В нее вкручивается металлический стержень, принимающий на себя весовую нагрузку. Пластик имеет такие размеры, что в сборе его распирает в полости винт. Этот вид легко разобрать при помощи отвертки.
Стандартные дюбеля для бетонных поверхностей отличаются от аналогичных элементов по кирпичу. Ввиду неоднородности кладки требуется:
- втулка, имеющая большие размеры, чтобы гарантированно найти точки опоры со всех сторон;
- увеличенная длина стального стержня, изготовленного в виде шпильки с резьбой.
Однородная стена сможет прочно закрепить гвоздь, вбиваемый ударным способом. Он работает на вдвое меньшей длине, что сокращает время установки. В кирпиче он произведет большие разрушения, что не обеспечит прочность фиксации на долгое время. При наличии перфоратора используют саморезы в бетон без дюбеля, когда металлический винт входит непосредственно в просверленное гнездо. Упрощается процедура монтажа, и снижается стоимость материалов.
Вид выбирается по максимально возможной нагрузке и доступному инструменту. При возникновении сомнений, что лучше выбрать в своем случае, нужно изучить отзывы о подобном опыте на строительных форумах.
Классификация
Для работ по бетону принято пользоваться таким крепежом, который можно купить в ассортименте:
- универсальный;
- распорный;
- гвоздь;
- бабочка;
- фасадный;
- КВТ;
- GB;
- химический.
Некоторые из этих видов предназначены для определенных типов поверхности (специальные), например дюбели для пеноблока. Для твердого бетона оптимальными считаются размеры металлического крепежа 6х40 мм. Более длинные дюбели для легкого бетона будут начинаться с 6х60, 6х80 и иметь максимальный габарит 10х160 мм.
1. Распорный.
Этот тип уверенно выполняет свою функцию при установке жестких навесных конструкций. Отличается волнообразной формой и размерами металлических шурупов. Гильзы в виде цилиндра имеют 2-3 распора (шипы), обеспечивающие надежное фиксирование в гнезде. Монтаж выполняется молотком с последующим ввертыванием самореза.
2. Бабочка.
Ее используют для тонких стены Гильза проходит отверстие насквозь, дальний конец при ввинчивании металлического стержня поджимается, охватывая бетон с 2 сторон. Установленный элемент прочно фиксируется.
3. Универсальный.
Комбинированный вариант распорного крепежа типа «бабочки». Этот металлический дюбель разработан для использования на разных видах поверхностей. Оптимально подходит для старых, неоднородных стен, плоскостей из смешанных материалов, ручного пробивания отверстий.
4. Гвоздь.
На прочную основу предметы навешиваются на гвоздь, вбитый при помощи строительного пистолета или вручную. Такой крепеж имеет различные виды исполнения для бетона, бутового камня, кирпича, мягких покрытий типа ГВП, ДСП.
Стальной элемент представляет собой толстый стержень. Он заострен с одного конца, утолщен шляпкой с другого, чтобы не погрузиться излишне в бетон. На оцинкованное тело одевается стопорная шайба, играющая роль направляющей. Такой дюбель не фиксируется дважды – он нужен при монтаже конструкции с повышенной прочностью.
Необходимость работы перфоратором по сверлению отверстий отсутствует, что значительно сокращает время крепления, уборки мусора.
5. Фасадные виды.
Используют при монтаже теплоизоляционной облицовки. Они работают по распорному типу, но имеют увеличенные размеры (длина, Ø шляпки). Втулка и металлический винт изготовлены из ударопрочных материалов.
6. Химический.
Специальный крепеж для пенобетона. В комплект нужно купить емкость, содержащую полимеризующиеся вещества, которые в гнезде застывают, образуя плотную зону в пористой конструкции. Процесс занимает от 2 часов до 1 суток.
7. КВТ.
Предназначается фиксировать предметы исключительно в газобетоне. Характеризуется более широкой резьбой, увеличивающей площадь зацепления с пористым материалом.
8. GB.
Специализированное крепление на стеновых блоках из полистиролбетона. Гильза в виде спирали работает на распор. Она способна выдерживать значительные нагрузки. Эффективно применяется для подвешивания шкафов, полок, вытяжек, тяжелых предметов и бытовой техники.
9. Саморезы.
Самая привычная, удобная для использования в домашних условиях форма – это саморезы, устанавливаемые в пластиковом дюбеле или непосредственно в бетоне. Они могут иметь обычную резьбу, винт-елочку (по виду вложенные один в другой конусы).
Изменение сечения резьбы по длине стержня свидетельствует, что его необходимо забивать без распорной вставки. Этот вид называется нагелями по бетону Ø 7,5 мм. Под него сверлят стандартное отверстие 6 мм. Твердая бетонная стена не примет саморез без предварительного изготовления посадочного гнезда перфоратором. Перед тем, как купить дюбель, нужно обратить внимание на шляпку. Для размещения крепления предусмотрено применение крестовой отвертки или звездочки (Torx). Может встретиться гвоздь с головкой-бочонок под торцовый ключ или шестигранник (имбусовый).
Для особо тяжелых вещей, нагруженных конструкций берут металлический анкерный элемент, который будет фиксироваться по распорному типу:
- Забивная втулка. Дальний край разжимается вкручиваемым болтом, ближний – имеет специальную наружную насечку, удерживающую от проворачивания при установке крепления.
- Клиновые. Фиксация обеспечивается конусом, который подтягивается по винту и разжимает распорную втулку. Подобная конструкция проворачивают по резьбе не болт, а гайку, подтягивая клин до нужного упора.
Расценки
Стоимость анкера выше обычного дюбель-гвоздя, но его правильная работа зависит от достаточной прочности бетона, в который устанавливается крепеж.
| Марка, размеры | Тип монтажа | Фасовка, шт | Цена, руб |
| Шуруп Tech-Krep 7,5×52 | Вкручивается в гильзу | 8 | 90 |
| СОРМАТ Дюбель-гвоздь 6х80 мм потайной | Вкручивается в гильзу | 100 | 720 |
| 6х40 мм с потайной манжетой | Вкручивается в гильзу | 200 | 390 |
| 6х40 для монтажа рам, стоек, ГВЛ | Вкручивается в гильзу | 1 | 1 |
| StarQuick 6х40 мм | Забивной | 1 | 20 |
| SORMAT LYT LK-SP 8х80мм цилиндрический | Забивной | 2 | 44 |
| 6х40мм L с цилиндрической манжетой | Забивной | 200 | 390 |
| 4,5х30 для ПЦ-84 | Забивной | 1 кг | 110 |
| Фасадный 10×90 с забивным пласт. гвоздем KOELNER | Забивной | 250 | 610 |
| Анкер BIT-PESF (газо-, пенобетон, бетон) | Химический | 300 мл | 800 |
| Анкер 6х40 | Болт с гайкой | 1 | 7 |
| Анкер 6х60 | Болт с гайкой | 1 | 8 |
| Анкер 6х75 | Болт с гайкой | 1 | 9 |
cemgid.ru
Дюбель – это… Что такое Дюбель?
Пластмассовые дюбели с шурупами Использование дюбеляДюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.
Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.
История
Деревянные дюбели (чопики или шканты)Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из – за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.
Конструкция
У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.
Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.
Классификация
Способы закрепления дюбеля
- Сила трения — дюбель своими стенками прижимается к основанию.
- Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.
Способы монтажа, в зависимости от конструкции дюбеля
- Забивание
- Закручивание
Материал изготовления
Виды монтажа
- Предварительный монтаж — дюбель устанавливается в основание на всю длину.
- Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.
Назначение
Назначение по материалу основания
Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материалНазначение по области применения

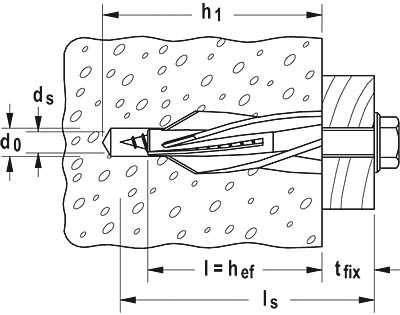

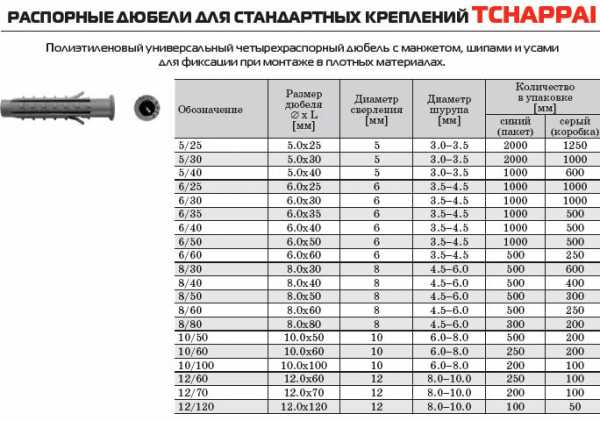

Размеры дюбелей, шурупов к ним и отверстий под дюбели
| Дюбель | Отверстие под дюбель | Диаметр шурупа, мм | ||
|---|---|---|---|---|
| диаметр, мм | длина, мм | диаметр сверла, мм | глубина сверления, мм | |
| 5 | 25 | 5 | 30 | 3,5 — 4,0 |
| 6 | 30 | 6 | 36 | 4,0 — 5,0 |
| 6 | 40 | 6 | 46 | 4,0 — 5,0 |
| 6 | 50 | 6 | 56 | 4,0 — 5,0 |
| 8 | 40 | 8 | 48 | 4,5 — 6,0 |
| 8 | 50 | 8 | 58 | 4,5 — 6,0 |
| 8 | 65 | 8 | 73 | 4,5 — 6,0 |
| 10 | 50 | 10 | 60 | 6,0 — 8,0 |
| 10 | 80 | 10 | 90 | 6,0 — 8,0 |
| 12 | 60 | 12 | 72 | 8,0 — 10,0 |
| 14 | 70 | 14 | 84 | 8,0 — 10,0 |
Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.
Установка
Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.
См. также
Литература
Ссылки
veter.academic.ru

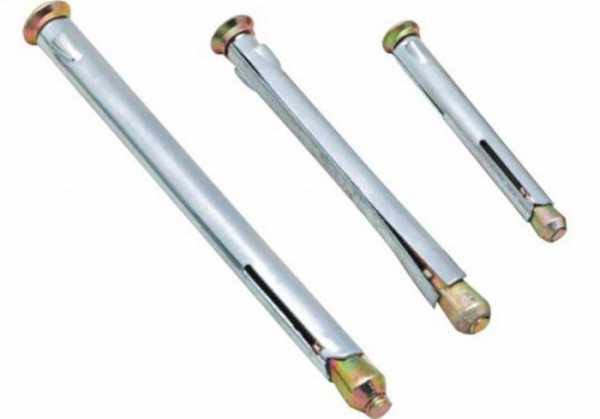

Рамный дюбель: виды, размеры, назначение
Современные строительные материалы активно совершенствуются по своим эксплуатационным качествам. Производители наделяют новую продукцию более широким спектром защитных свойств, а также повышают и базовые технические показатели. Не отстают в этом отношении и крепежные изделия, в разработке которых немалое значение имеет конструкционное исполнение. Примером удачного фиксирующего устройства является рамный дюбель, который сочетает в себе и надежность, и универсальность использования. Впрочем, особая конструкция данного метиза все же ограничивает спектр областей его использования.
Общие сведения о рамном дюбеле
В своей основе данный метиз имеет стержень, который по принципиальному устройству напоминает обычный шуруп или саморез. Его задача заключается в стягивании и фиксации двух или нескольких компонентов конструкции. Но главным отличием является присутствие вспомогательного элемента, который удерживает анкер. Дюбель рамный обычно не требует использования специального промышленного инструмента для установки. Чаще всего даже специалисты ограничиваются базовым набором инструментов, позволяющих сформировать подходящее по размерам отверстие.
Конструкция дюбеля
Устройство дюбеля такого типа усложнено в разных частях. Это и распорная часть, которая идет отдельно, и головка, и непосредственно зона шурупа. Что касается участка расклинивания, то дюбель рамный металлический взаимодействует с ним таким образом, что в процессе эксплуатации предотвращается риск прокручивания. Кроме того, эта своеобразная насадка уберегает и стеновую нишу от излишних механических повреждений, обеспечивая деликатную, но в то же время жесткую посадку.
Что касается головки, то существуют разные варианты ее исполнения, среди которых выделяются два – плоская «вечная» и увеличенная шляпка. Первая модификация, как видно из названия, не предполагает демонтажа, поэтому ее можно маскировать слоем штукатурки. Сплющенная и гладкая головка практически не выдается на поверхность конструкции. Иначе устроен рамный дюбель, в котором реализована укрупненная головка. Такие типы метизов проектируются с учетом возможности выкручивания без риска механического повреждения или срыва шляпки. Рабочая часть шурупа, собственно, напоминает традиционные метизы типа соморезов, но в данном случае немалый упор делается на формирование защитного покрытия – например, за счет оцинковки.
Размеры элемента
Дюбеля поставляются в разных типоразмерах, что позволяет скреплять материалы общей толщиной в среднем от 40 до 170 мм. По длине шурупы могут иметь от 70 до 220 мм, при этом именно функциональная часть метиза рассчитывается на 5-15 мм короче. По диаметру спектр размеров гораздо скромнее и варьируется в среднем от 8 до 10 мм. С точки зрения долговечности и прочностных качеств, важно учитывать и технические параметры защитного слоя, которым покрываются рамные дюбеля. Размеры оцинкованного покрытия по толщине, к примеру, могут составлять от 5 до 10 микрон. Эта практически незаметная глазу величина тем не менее дает ощутимый защитный эффект для металла в процессе эксплуатации.
Материал изготовления
Основной шуруп чаще всего выполняется из стали. Это надежный, жесткий и в то же время долговечный материал, оптимально подходящий под требования крепежных операций. Единственное его слабое место – это подверженность коррозийным процессам, но технологи, как уже отмечалось, предусматривают оцинкованные и другие гальванические покрытия, оберегающие метизы от разрушения. Также стоит обращать внимание на материал наконечника распорки, которым комплектуется дюбель рамный. Нейлоновый элемент можно рассматривать как оптимальное решение, хотя встречаются и довольно жесткие пластиковые аналоги. Более того, из синтетических пластичных материалов нередко изготавливают и основы дюбелей. Такие метизы по своему устройству вполне соответствуют группе рамных моделей, за исключением материала изготовления. Используются такие изделия в узкоспециализированных целях, например в устройстве теплоизоляционных панелей, не требующих жесткой и высокопрочной фиксации.
Разновидности
В первую очередь стоит указать на родственность рамных моделей дюбелей с фасадными. Они имеют схожее устройство, но есть отличия в характеристиках, обуславливающих и сферу применения элементов. Так, стандартные рамные метизы рассчитываются на обслуживание деревянных, пластиковых и различных композитных материалов, нагрузка которых не превышает 30 кг. В свою очередь, фасадный дюбель отличается возможностью работы уже с внешней облицовкой. Это панели, которые выполняют задачи теплоизолятора, декоративного оформления и определенные защитные функции. Внутри своих классов и рамные, и фасадные изделия различаются по тем же признакам – параметры шлица, гранность шляпок, принцип действия распорных втулок и т. д.
Назначение
Метизы рамного типа скорее ориентированы не на силовые нагрузки, а на реализацию наиболее выгодных конструкционных схем крепежа. По этой причине их часто используют в монтаже оконных и дверных проемов, в производстве мебели и креплении отделочного материала. С точки зрения эксплуатации, рамный дюбель выгоден тем, что наносит незначительное механическое повреждение основе, в которую он интегрируется. Но этим же обуславливаются и ограничения другого рода. В частности, рамный крепеж не годится для выполнения задач жесткой фиксации массивных и тяжелых конструкций. Некоторые производители даже устанавливают ограничения по использованию дюбеля в работах с некоторыми материалами – как правило, металлом. С другой стороны, для обеспечения жестких креплений можно заменить рамную модель фасадной, рассчитанной на большие нагрузки.
Как выбирать рамный дюбель?
В отличие от типовых шурупов и стандартных дюбелей, данный крепеж предполагает особый расчет соответствия конкретного типоразмера задачам установки. Каждый параметр имеет значение. Например, в жестких условиях эксплуатации снаружи необходимо предусматривать толстое защитное покрытие. Если планируется монтаж с сохранением гладкой поверхности, значит, следует выбирать дюбель рамный металлический с плоской головкой. И, разумеется, обязателен подбор элемента с точки зрения размерных параметров – оцениваются характеристики длины и ширины, подходящие к формату целевого стройматериала.
Рекомендации по установке
В первую очередь перед креплением дюбеля очищается рабочая поверхность. Далее необходимо выбрать способ, которым будет реализовано отверстие. Обычно для таких нужд используют электрические шуруповерты с подходящими насадками. В этой части следует оценивать не диаметр конкретного шурупа, а размер уже его распорной насадки, которая и будет удерживать стержень в создаваемой нише. Также в зависимости от эксплуатационных требований может возникнуть надобность в скрытии шляпки. Для этого дополнительно формируется фаска, расширяющая выходную часть отверстия для интеграции головки. К слову, если устанавливается дюбель рамный для пустотелых материалов, то можно обойтись и ручным инструментом, который деликатно и с большей точностью позволит подготовить отверстие для метиза. Далее производится установка распорки с последующим закручиванием крепежного элемента.
Заключение
В работе с традиционными дюбелями задачи монтажа решаются проще. Как правило, это многофункциональные крепежи, отличающиеся простой конструкцией и высокопрочными стержнями. Для обращения с ними иногда требуется мощное силовое оборудование, но зато в процессе эксплуатации риск разрушения созданной конструкции сводится к минимуму. К этим возможностям близок и фасадный дюбель, устройство которого в меньшей степени ориентировано на фиксацию тяжеловесных панельных материалов, но все-таки по качеству структурного сложного монтажа ему нет равных. Затем уже следует рамный крепеж группы дюбелей, предназначенный для более деликатных и точных операций. С помощью такого фиксатора можно реализовать аккуратный монтаж дверного короба или выполнить гладкую установку теплоизоляционных панелей. Если сам по себе дюбель выполнен из качественного стального сплава, имеет стойкую оцинковку и надежную распорку, то беспокоиться за долговечность элемента не придется.
fb.ru
Дюбель-гвоздь технические характеристики. | МеханикИнфо
Дюбель-гвоздь технические характеристики. 4.67/5 (93.33%) проголосовало 3
В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.
Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.
Классификация по виду монтажа дюбель-гвоздей:
.
.

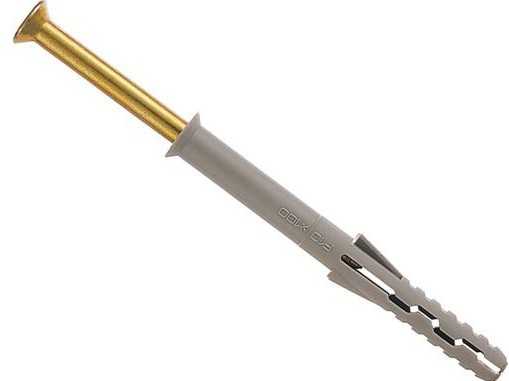

— Рис 1. Дюбель-гвоздь с ручным монтажом.
— дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.
.
.

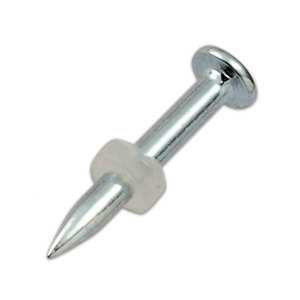

— Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.
— дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.
.
Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.
Рис. 3. Дюбель-гвоздь с металлическим дюбелем.
Классификация по области применения дюбель-гвоздей:
— Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.
— Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.
— Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.
— Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.
Дюбель-гвоздь технические характеристики.
Рис.4. Размеры дюбель-гвоздя.
Вес дюбель-гвоздя.
Таблица 1
Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.
| Обозначение, мм | 6х40 | 6х60 | 6х80 | 8х60 | 8х80 | 8х100 | 8х120 | 8х140 | 10х100 |
| Do, диаметр отверстия под дюбель, мм | 6,00 | 6,00 | 6,00 | 6,00 | 8,00 | 8,00 | 8,00 | 8,00 | 10,00 |
| L, длина дюбеля, мм | 40,00 | 60,00 | 80,00 | 60,00 | 80,00 | 100,00 | 120,00 | 140,00 | 100,00 |
| Ds, диаметр гвоздя, мм | 4,00 | 4,00 | 4,00 | 5,00 | 5,00 | 5,00 | 5,00 | 5,00 | 7,00 |
| Ls, длина гвоздя, мм | 42 | 62 | 82 | 62 | 82 | 102 | 122 | 142 | 102 |
| T, мин. глубина при сквозном монтаже, мм | 50 | 70 | 90 | 70 | 90 | 110 | 130 | 115 | 150 |
| H, мин. глубина анкеровки, мм | 30,00 | 30,00 | 30,00 | 40,00 | 40,00 | 40,00 | 40,00 | 40,00 | 50,00 |
| Da, макс. толщина прикрепляемого материала, мм | 10,00 | 30,00 | 50,00 | 20,00 | 40,00 | 60,00 | 80,00 | 100,00 | 50,00 |
| Мин. вырывающая сила, кН (бетон В25) | 1,60 | 1,60 | 1,60 | 2,40 | 2,40 | 2,40 | 2,40 | 3,40 | 2,40 |
| Мин. срезающая сила, кН (бетон В25) | 1,80 | 1,80 | 1,80 | 2,90 | 2,90 | 2,90 | 2,90 | 2,90 | 4,10 |
| Номинальный вес 1000 шт., кг | 3,30 | 4,89 | 7,28 | 8,50 | 11,02 | 13,78 | 16,53 | 19,30 | 15,32 |
Таблица 2
Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.
| Обозначение | Т мин. глубина при сквозном монтаже, мм | Н мин. глубина анкеровки, мм | Dа макс. толщинаприкрепляемогоматериала, мм | Мин. вырыв. сила, кН бетон В 25 | Мин. срезающ. сила, кН бетон В 25 | Вес 1000 штук, кг |
| 5х35 | 45,00 | 30,00 | 5,00 | 0,90 | 1,30 | 3,30 |
| 5х45 | 55,00 | 30,00 | 15,00 | 0,90 | 1,30 | 3,80 |
| 6х40 | 50,00 | 30,00 | 10,00 | 1,60 | 1,80 | 4,20 |
| 6х60 | 70,00 | 30,00 | 30,00 | 1,60 | 1,80 | 11,10 |
| 6х80 | 90,00 | 30,00 | 50,00 | 1,60 | 1,80 | 14,30 |
| 8х60 | 70,00 | 40,00 | 20,00 | 2,40 | 2,90 | 9,50 |
| 8х80 | 90,00 | 40,00 | 40,00 | 2,40 | 2,90 | 14,30 |
| 8х100 | 110,00 | 40,00 | 60,00 | 2,40 | 2,90 | 14,80 |
| 8х120 | 130,00 | 40,00 | 70,00 | 2,40 | 2,90 | 17,30 |
| 8х140 | 150,00 | 40,00 | 80,00 | 2,40 | 2,90 | — |
| 8х160 | 170,00 | 40,00 | 90,00 | 2,40 | 2,90 | — |
| 10х100 | 115,00 | 50,00 | 50,00 | 3,40 | 4,10 | — |
| 10х120 | 150,00 | 50,00 | 85,00 | 3,40 | 4,10 | — |
| 10х140 | 175,00 | 50,00 | 110,00 | 3,40 | 4,10 | — |
Таблица 3
Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.
| Размер | Вес, 1000 шт |
| 4,5х30 | 5,1 |
| 4,5х40 | 6,45 |
| 4,5х50 | 7,7 |
| 4,5х60 | 8,84 |
mechanicinfo.ru
Как подобрать саморез к дюбелю?
На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.
Дюбель тип К
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×25 | 5,0 | 3,0 – 4,5 |
| 6×25 | 6,0 | 3,5 – 5,0 |
| 6×30 | 6,0 | 3,5 – 5,0 |
| 6×35 | 6,0 | 3,5 – 5,0 |
| 8×30 | 8,0 | 4,0 – 6,0 |
| 8×40 | 8,0 | 4,0 – 6,0 |
| 8×50 | 8,0 | 4,0 – 6,0 |
| 10×50 | 10,0 | 5,0 – 8,0 |
| 12×60 | 12,0 | 8,0 – 10,0 |
| 14×70 | 14,0 | 10,0 – 12,0 |
| 16×80 | 16,0 | 12,0 – 14,0 |
| 20×100 | 20,0 | 16,0 |
Дюбель тип “К”, предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.
Дюбель тип Т
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×30 | 5,0 | 3,0 – 3,5 |
| 5×40 | 5,0 | 3,0 – 3,5 |
| 6×25 | 6,0 | 3,5 – 4,0 |
| 6×30 | 6,0 | 3,5 – 4,0 |
| 6×35 | 6,0 | 3,5 – 4,0 |
| 6×40 | 6,0 | 3,5 – 4,0 |
| 6×50 | 6,0 | 3,5 – 4,0 |
| 6×60 | 6,0 | 3,5 – 4,0 |
| 8×30 | 8,0 | 4,5 – 5,0 |
| 8×40 | 8,0 | 4,5 – 5,0 |
| 8×50 | 8,0 | 4,5 – 5,0 |
| 8×60 | 8,0 | 4,5 – 5,0 |
| 8×80 | 8,0 | 4,5 – 5,0 |
| 10×60 | 10,0 | 5,5 – 6,0 |
| 10×100 | 10,0 | 5,5 – 6,0 |
| 12×70 | 12,0 | 6,5 – 7,0 |
| 12×120 | 12,0 | 6,5 – 7,0 |
Распорный дюбель тип “Т”, предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.
Дюбель тип S
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×25 | 5,0 | 3,0 – 4,5 |
| 6×25 | 6,0 | 3,5 – 5,0 |
| 6×30 | 6,0 | 3,5 – 4,0 |
| 6×35 | 6,0 | 3,5 – 4,0 |
| 8×30 | 8,0 | 4,0 – 6,0 |
| 8×40 | 8,0 | 4,0 – 6,0 |
| 8×50 | 8,0 | 4,0 – 6,0 |
| 10×50 | 10,0 | 5,0 – 8,0 |
| 12×60 | 12,0 | 8,0 – 10,0 |
Дюбель тип “S”, предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.
Дюбель тип U
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×32 | 5,0 | 3,0 – 3,5 |
| 6×37 | 6,0 | 3,5 – 4,0 |
| 6×42 | 6,0 | 3,5 – 4,0 |
| 6×52 | 6,0 | 3,5 – 4,0 |
| 8×52 | 8,0 | 5,0 – 6,0 |
| 8×72 | 8,0 | 5,0 – 6,0 |
| 10×61 | 10,0 | 7,0 – 8,0 |
| 12×71 | 12,0 | 8,0 – 10,0 |
Универсальный дюбель из полипропилена тип “U”, предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип “U”, наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.
Дюбель KPU
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×35 | 6,0 | 3,0 – 3,5 |
| 8×50 | 8,0 | 4,0 – 5,0 |
| 10×60 | 10,0 | 5.0 – 6,0 |
Дюбель “KPU” изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.
Дюбель KPW
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×35 | 6,0 | 3,5 – 4,0 |
| 6×50 | 6,0 | 3,5 – 4,0 |
| 8×50 | 8,0 | 4,0 – 5,0 |
| 10×60 | 10,0 | 5,0 – 6,0 |
Дюбель “KPW” изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.
Дюбель KPX
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 6×30 | 6,0 | 3,5 |
| 8×50 | 8,0 | 5,0 |
| 10×50 | 10,0 | 5,0 |
| 10×60 | 10,0 | 6,0 |
| 12×60 | 12,0 | 8,0 |
| 12×80 | 12,0 | 8,0 |
| 14×80 | 14,0 | 10,0 |
| 16×100 | 16,0 | 12,0 |
Дюбель “KPX” используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.
Дюбель KPR
Дюбель “KPR”, прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель “KPR” предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.
Дюбель KMG
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 5×30 | 5,0 | 4,5 |
| 6×32 | 6,0 | 4,5 – 5,0 |
| 8×38 | 8,0 | 5,0 – 6,0 |
| 8×60 | 8,0 | 5,0 – 6,0 |
| 10×60 | 10,0 | 6,0 – 8,0 |
Дюбель “KMG” предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.
Дюбель для пенобетона
посмотреть таблицу| Размер дюбеля | Диаметр сверления | Диаметр самореза под дюбель |
|---|---|---|
| 8×55 | 8,0 | 5,0 |
| 10×60 | 10,0 | 6,0 – 7,0 |
| 14×80 | 14,0 | 10,0 |
Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.
Дюбель “Дрива”
Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы – 3,8 мм. Диаметр самореза для стальной дривы – 4,5 мм.
Дюбель “Бабочка”
Дюбель “Бабочка”, предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:
- Высверливается отверстие необходимого диаметра (8 или 10 мм).
- В отверстие вставляется дюбель.
- К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
- Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).
xn--e1aadmb1aegejl.xn--p1ai
