Эркер крыша – Что такое эркер в строительстве и как сделать крышу дома над эркером: устройство, конструкция, технология строительства – фото, советы, инструкции, рекомендации, правила

Содержание

Крыша с эркером – ее разновидности, особенности монтажа

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

  • вальмовая;
  • многощипцовая;
  • декоративная;
  • в виде полусферы.

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

  • Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
  • Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
  • Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

vseobalkonah.ru

Яндовая крыша - устройство: как построить четырехскатную кровлю с эркером, смотрите фото и видео

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером (читайте: "Четырехскатная кровля: проектирование и монтаж"), занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы (подробнее: "Как сделать четырехскатную крышу и рассчитать конструкцию").

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

  • создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
  • осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Материалы для устройства яндовой крыши

Обустраивая такой объект, как яндовая крыша эркера, следует тщательным образом подготовить все материалы, необходимые в процессе строительства.

К ним относятся:

  • балки и доски из дерева, требуемые для изготовления системы стропил и подстропильной системы, а также обрешетки под покрытие кровли;
  • материала гидроизоляции, чаще всего представленный ПВХ мембранами или другими материалами;
  • крепежные элементы – саморезы, шурупы, гвозди и шпильки для кровли;
  • вязальная проволока;
  • особые пластины, выполненные из оцинкованного металла.

Кровельным покрытием может стать любой материал. Кровля может быть выполнена из металлопрофильных листов, но оптимальным вариантом станет применение керамической или мягкой битумной черепицы. Не стоит забывать и об элементах кровельного декора, в районе которых должен лежать такой материал, который будет соответствовать общему стилю сооружения.

Система стропил яндовой крыши

Дальнейшие работы по устройству яндовой крыши заключаются в изготовлении системы стропил и подстропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные друг с другом при помощи саморезов и шурупов. Устраивать подстропильные балки нужно так, чтобы часть длины оставалась в запасе, а все лишние части можно обрезать уже после окончания установки.

Перед установкой крыши необходимо определиться с углом ее наклона, но при этом также крайне важно точно соблюсти все пропорции сооружения, иначе эркер будет выглядеть как минимум некрасиво.

Очень часто специалистами применяется технология трехмерного моделирования для того, чтобы наглядно представить будущий проект. При отсутствии опыта работы с такой программой можно просто выполнить на бумаге объемный чертеж. Во время работ рекомендуется придерживаться какого-то одного стиля, иначе помещение эркера будет неэстетично выделяться на фоне всего сооружения и потенциально может испортить всю его внешнюю красоту.


Изготовление кровельных стропил следует выполнять только на земле, а уже затем поднимать их на крышу и крепить к коньку саморезами и особыми пластинами на основе цинка, которые способны дополнительно укрепить стропильную систему. Фиксируются эти пластины особой прокатной машиной, но за неимением таковой можно воспользоваться и стандартным молотком, с помощью которого можно глубоко забить пластины в дерево.

Готовую систему стропил, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большую надежность.

Укладка эркера, детально на видео:

Монтаж обрешетки для яндовой крыши

Прежде чем начать устройство обрешетки, стропильную систему следует оснастить пленкой гидроизоляции. Ее ни в коем случае не нужно натягивать, поскольку от этого она может просто лопнуть, лишив всю систему гидроизоляции как таковой. Гораздо правильнее будет закрепить ее даже с некоторым провисом для того, чтобы при любых изменениях температур ее целостность и положительные свойства остались незатронутыми.

После этого следует приспать к монтажу обрешетку, которая выполняется из обработанной антисептиком обрезной доски. Более того, обработке должна подвергнуться и вся деревянная система стропил, что поможет защитить ее от вредного воздействия насекомых. Укладывать обрешетку нужно поперек стропильных ног, а шаг укладки должен соответствовать типу применяемого материала для кровли. Некоторые кровельные покрытия требуют устройства сплошной обрешетки, поэтому в данном случае сырьем будет выступать уже не обрезная доска, а ОСП плиты и устойчивую к влаге фанеру определенной толщины.

Безусловно, на устройство крыши во многом влияет используемый кровельный материал, поскольку для каждого покрытия характерна своя технология укладки, а также применение тех или иных материалов (паро-, термоизоляция и т.п.). Важно не забывать, что покрытие для кровли должно гармонично вписываться в общий стиль постройки и не должно каким-либо образом выделяться.

Так, можно сделать вывод, что яндовую крышу вполне можно смонтировать и самостоятельно, а при возникновении трудностей всегда можно обратиться за помощью к Интернету, где многочисленные строительные сайты предоставляют подробную информацию по установке такой кровли с детальными фото и видео всего процесса ее устройства.

kryshadoma.com

Яндовая крыша эркера: пропорции, как правильно поставить?

При строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер  выполняет функцию выделенной за плоскость фасадной  стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями  и прочего.

Эркер — это часть внутреннего пространства помещения, вынесенная за границы стен. В большей степени, напоминает закрытый балкон, но имеющий стены, как и у основного здания.

Эркеры могут иметь различную геометрическую форму:

  • полукруглую,
  • многогранную.

Крыша над эркером, в зависимости от его формы,  может быть:

  •  многощипцовой,
  • в форме полусферы,
  • с башенками и другими архитектурными украшениями.

Как правило, в эркере устраивается много окон, или он может быть застеклен до самого пола. Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков. Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши  эркера.

Подготовительные работы

Устройство многощипцовой крыши, а тем более полукруглой, требует высокой квалификации мастеров. Поэтому сделать своими руками такую крышу весьма проблематично. Проще пригласить профессионалов – строителей, которые с гарантированным качеством сделают все работы по устройству стропильной системы и укладке кровельных материалов.

Многощипцовая крыша над эркером

Первым делом делается армированный пояс над эркером из железобетона, который выполняет несколько функций:

  • является основанием для установки стропильной системы,
  • связывает стены эркера с основными стенами здания, тем самым усиливая их.

Кроме этого, армопояс принимает на себя нагрузку, которая бы пришлась на оконные перемычки эркера.

Если  яндовая крыша эркера строится самостоятельной, отдельно от основной, то её стропильная система может рассчитываться с меньшими размерами всех элементов.  Поскольку нагрузка на этот участок  незначительная, по сравнению с нагрузками действующими на всю крышу, то и сечение балок, стропильных ног можно принимать меньшими.

Устройство крыши

Каждое строительство начинается с заготовки необходимых материалов и инструментов. И устройство крыши над эркером не является исключением. Чтобы сделать стропильную систему понадобятся материалы:

  • пиломатериал хвойных пород для изготовления балок, обрешетки и стропильных ног;
  • материал для устройства гидроизоляции;
  • крепежные детали – саморезы, гвозди, шпильки, металлические уголки и пластины, болты и пр.;
  • вязальная проволока.

Устройство крыши над эркером

Порядок проведения работ по устройству стропильной системы для крыши эркера точно такой же, как и для обычных крыш. По армопоясу укладывается мауэрлат, к которому крепятся стропильные ноги.

Но не нужно забывать закладывать в  железобетонный пояс шпильки из оцинкованного металла, на которые и будет крепиться мауэрлат.

Древесина должна прежде пройти обработку антисептиками и антипиренами, для предотвращения загнивания и возгорания.

Устройство стропильной системы

Строительство крыши над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски. Стропильные ноги выводятся за пределы стен, чтобы получить, в дальнейшем, карнизные свесы. В противном случае, стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов крыши производится саморезами или с помощью металлических крепежных деталей.

Металлические крепежные  элементы должны быть изготовлены из оцинкованной стали или покрыты антикоррозийным составом.

Если с самого начала строительства проект дома не был составлен, то впоследствии возникает вопрос, как правильно поставить крышу над эркером. Для наглядности лучше всего воспользоваться специальными программами, где в трехмерном измерении подобрать оптимальный уклон самой  кровли и угол скатов эркерной крыши.

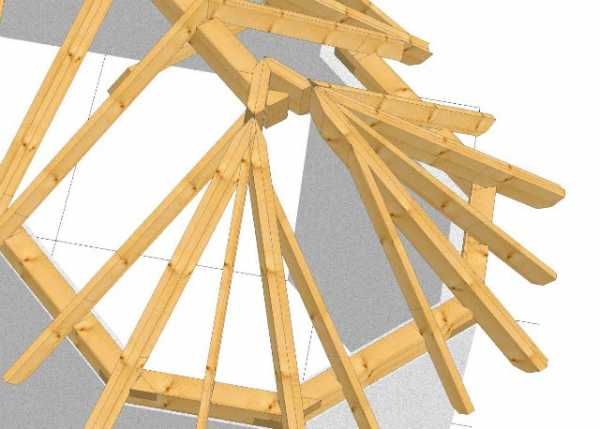

Стропильная система крыши эркера

В зависимости от формы крыши и того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

  • монтируется непосредственно на крыше,
  •  собирается отдельными стропильными фермами на земле.

Если выбран второй вариант, то фермы после поднятия их на крышу, закрепляются с мауэрлатом и связываются между собой коньковым прогоном. Для большей жесткости всей конструкции используются подкосы, стойки  и прочие элементы, придающие устойчивость и прочность стропильной системе.

По установленным стропилам укладывается гидроизоляционный материал, и поверх  него монтируется обрешетка. В качестве гидроизоляции часто используют обычный рубероид, который крепится к обрешетке гвоздями с  широкой шляпкой. При использовании современных гидроизоляционных мембран их крепление удобно производить строительным степлером.

Гидроизоляционная пленка не  укладывается внатяжку.  У неё должен быть небольшой провес, чтобы дать ей запас на случай температурных перепадов, когда материал то расширяется, то сжимается.

Устройство ендов для крыши эркера

Пропорции крыши будут сохраняться, если ендовы на эркере устраивать симметрично.

В месте образования ендов обрешетка устраивается сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и её сечение  зависит от выбранного кровельного покрытия и может быть совершенно различным. Например, для натуральной черепицы сечение должно быть большим, чем для профнастила, так как вес натуральной черепицы превышает вес профнастила в несколько раз. Применение  натуральной черепицы предполагает устройство обрешетки с шагом соответствующим размеру одного листа.

Самое основное в устройстве крыши эркера — это качественно сделать ендовы и их гидроизоляцию, так как именно в этих местах происходит наибольшее накопление снега зимой и дождевой воды летом. Для обеспечения хорошей гидроизоляции делается нижняя ендова, которая укладывается до начала монтажа кровельного покрытия. Она-то и будет отводить всю влагу со скатов крыши эркера. После того, как  уложен кровельный материал, монтируют верхнюю ендову, которая служит лишь в декоративных целях, прикрывая срезы кровельного материала вдоль ендовы.

Также советуем посмотреть:


novakrovlya.ru

Стропильная система эркера для вальмовой крыши

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Стандартная крыша над эркером

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;
  • В виде полусферы.

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Рекомендуем к прочтению:

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Рекомендуем к прочтению:

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

build-experts.ru

Варианты крыши балкона над эркером

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

  1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
  2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока.  Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.

    Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

    Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

    Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.

    Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

  3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.
    В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

    ​Важно! Предпочтительней выбирать для создания обрешетки материал из хвойных пород дерева.

  4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

    Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

    Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.


    Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Эркер и его крыша: как всё устроено на практике

Эркером в строительстве называют выступ в стене здания, образующий дополнительное помещение. В плане эркеры могут иметь разнообразную форму, чаще многогранную. Такие конструкции улучшают освещенность внутри зданий и придают изысканность их внешнему виду. Используют эркер как пространство для отдыха или домашний сад; в зданиях из нескольких этажей в эркере можно расположить лестничные марши. Внешне эркеры напоминают застекленный балкон с капитальными стенами, снабженный собственной крышей. Крыша эркера может быть независимой или связанной с основной крышей здания.

Разнообразна по конструкции может быть крыша эркера:

  • Шатровая крыша выглядит как многогранная пирамида; используют такую форму для эркеров небольших размеров. Они выглядят в таком случае как башенки, пристроенные к основному зданию.
  • Более протяженные в ширину эркеры оборудуют вальмовой крышей, имеющей собственный конек и 4 ската. Из них 2 имеют трапецеидальную форму и 2 – треугольную.
  • Распространена также ендовая крыша эркера, как бы выходящая из основной стены здания либо из его кровли. В таком варианте эркер смотрится более органично связанным с основным строением.



Устройство крыши эркера

Устройство ендовой эркерной крыши выполняют из обычных конструкционных элементов и строительных материалов:

  • Подстропильные и коньковые балки изготавливают из деревянного бруса; сами стропила чаще всего из толстых досок (не менее 50 мм) либо также из бруса, но иного сечения.
  • Обрешетка под устройство кровли выполняется из стандартных обрезных досок; может дополняться применением фанеры значительной толщины, которую необходмо предварительно подготовить.
  • Кровельное покрытие обычно выполняют из того же материала, которым покрыта основная крыша здания.

При устройстве крыши эркера необходимо использовать гидроизоляционный материал, а также пароизоляцию по аналогии с основной крышей дома.

Гидроизоляционная пленка крепится к стропилам перед устройством обрешетки. Крепить пленку следует без натяжения, чтобы ее не повредило при сезонных колебаниях температуры.

Обрешетка крепится поперек стропил; шаг досок выбирается исходя из типа кровельного материала. При необходимости сплошного настила практичнее использовать толстую влагостойкую фанеру.

Все пиломатериалы, используемые при изготовлении крыши (брус, доски, фанеру) необходимо обработать антисептическим средством.



После отправки комментарий появляется не сразу, а после модерации!

zagadki.pp.ru

План крыши дома с эркером. Дом с эркером

Современные проекты домов имеют множество различных вариаций и интересных особенностей. В том числе часто используются и стилистические элементы прошлого, такие, например, как эркер. Наличие у дома эркера делает здание оригинальным, необычным, немного винтажным, и очень уютным.

К тому же эркер функционален, расширяет полезную площадь дома, а комнаты, имеющие этот элемент, отличаются неповторимым изяществом. В статье рассмотрим особенности двухэтажных домов с эркером, выясним, каковы их преимущества и недостатки.

Эркер - это выступающий наружу выступ здания, придающий дому оригинальный, немного старинный, облик. Огромный плюс этого элемента в его способности пропускать обильное количество солнечного света внутрь дома за счет панорамного остекленения.

Иметь эркер в доме очень удобно: в этой нише можно оборудовать комфортное светлое рабочее место, использовать его для отдыха, устроить зимний сад: возможны и многие другие варианты применения. Наличие эркера значительно расширяет помещение: и визуально, и в действительности.

На видео - вариант дома с эркером:

Обычно у двухэтажного здания эркер встраивается в стену первого этажа, а крышей его является балкон второго. Такой вариант - наиболее популярное в частном жилищном строительстве решение. Но иногда эркер имеет протяженность в два этажа и отдельную небольшую крышу. Это более оригинальное решение, и оно позволяет значительно улучшить освещение внутренних помещений.

Плюсы и минусы

Узнаем, какие преимущества и недостатки присущи двухэтажным строениям с эркером.

Плюсы

  • Благодаря эркеру увеличивается полезная площадь дома, что немаловажно.
  • Из-за практически полного остекленения этих архитектурных деталей внутренние помещения оказываются буквально залиты светом: особенно, если эркеров в комнате несколько.
  • Выступ дает возможность панорамного обзора окрестностей. Особое значение данный факт имеет, если дом расположен в красивой природной зоне или на живописной улице.
  • Эта стилистическая деталь придает уникальный неповторимый облик дому, выделяет его из множества скучных аналогов.
  • Наличие эркера добавляет уюта внутренним помещениям.
  • Такой застекленный выступ вполне может заменить веранду, что тоже очень удобно.
  • Наличие этого элемента делает вентиляцию здания более продуманной, позволяет улучшить благодаря этому внутренний микроклимат.

На видео - плюсы дома с эркером:

Эркер способен придать аристократичный благородный вид зданию. Его наличие оживляет облик дома, придавая ему оригинальный, изысканный вид. Сам вид такого здания говорит о материальном достатке и статусе своего владельца, производит благоприятное впечатление на гостей и всех, кто его видит.

Минусы

Рассмотрев положительные стороны, необходимо уделить внимание и существующим минусам: рассмотрим более подробно и отрицательные стороны подобных проектов.

Двухэтажные дома с эркером - проекты сложные: их разработку, а также строительство можно доверить только грамотным специалистам. Из-за сложности задачи значительно повышается и стоимость проекта, что иногда становится препятствием на пути к такому дому мечты.

Из-за увеличения количества углов дом несколько утрачивается свою жесткость, теряет прочностные характеристики.

Из-за выступа и его панорамного остекленения помещения с эркером становятся уязвимыми для проникновения холода. Поэтому потребуется дополнительное их утепление, что тоже ведет к расходам.

Виды

Эти архитектурные элементы различаются по своему строению и месту размещения на здании. Рассмотрим, какие типы эркеров бывают.

Угловые

В данном случае эркеры расположены по углам здания. Чаще всего не по всем углам, а на двух противоположных.

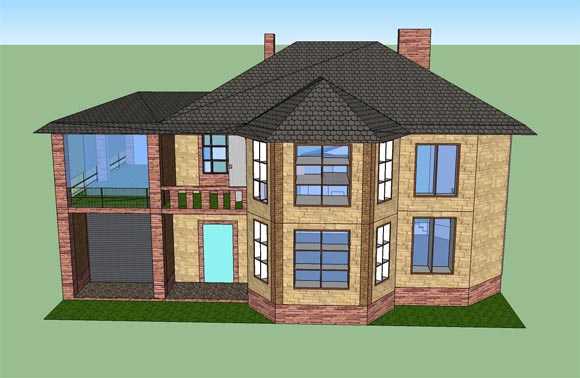

Двухэтажный дом с угловым эркером

Этот вариант идеально подходит для создания в помещении светлого, солнечного пространства, его визуального расширения. В таком помещении получится великолепная комната для отдыха. А вот какие существуют типовые проекты домов из пеноблоков, и как происходит их строительство, очень подробно изложено в данной

Настенный

Самый часто встречающийся вариант. Здесь эркеры выступают из стены здания, заменяя собой окна.

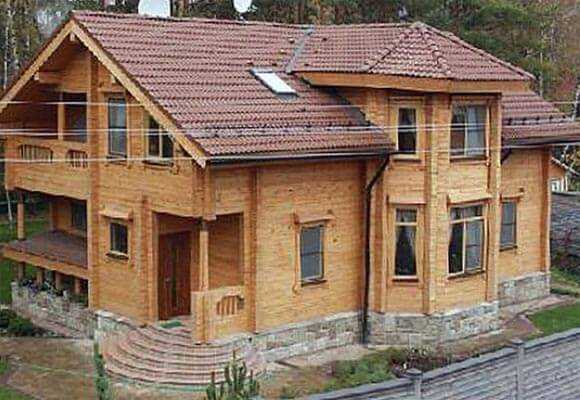

С настенным эркером

Вписанные в угол

Такие детали тоже относятся к угловым, но они не выступают, а аккуратно встроены в здание. Представляют собой весьма оригинальную архитектурную конструкцию.

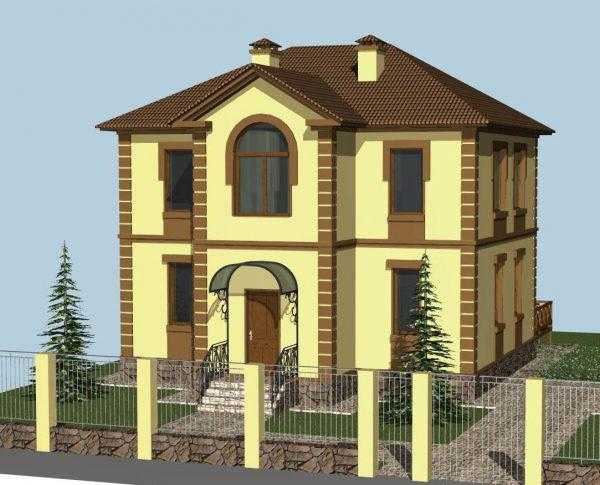

Двухэтажный дом с вписанным в угол эркером

Обычно эркер строго геометричен и симметричен: таким образом он наиболее выигрышно вписывается в общий облик дома. Однако, встречаются сооружения и нетиповых форм и размеров: однако, в данном случае требуется уже разработка индивидуального проекта, порой весьма дорогостоящего. А вот как сделать своими руками каркасный дом с односкатной крышей, поможет понять данное

Форма

Этот декоративный архитектурный элемент может иметь несколько форм - рассмотрим особенности каждой из них более пристально.

Квадрат и прямоугольник

Это наиболее простая форма, она и же наиболее легкая для выполнения. Несмотря на свою простоту квадратные и прямоугольные эркеры великолепно смотрятся, позволяют сделать жилище более комфортным и стильным.

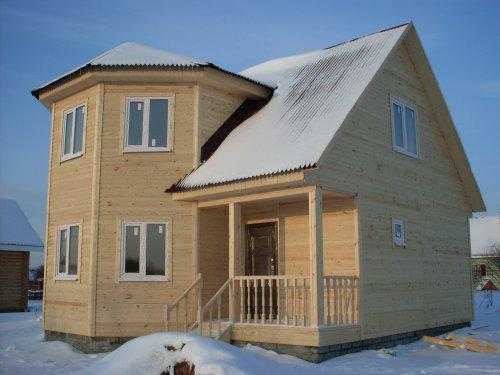

С квадратным эркером

Круг

Выступ круглой формы - изысканное решения для настоящих аристократов. Это, так называемый, европейский вариант. Чаще он располагается по углам, но иногда и на фронтальной части здания.

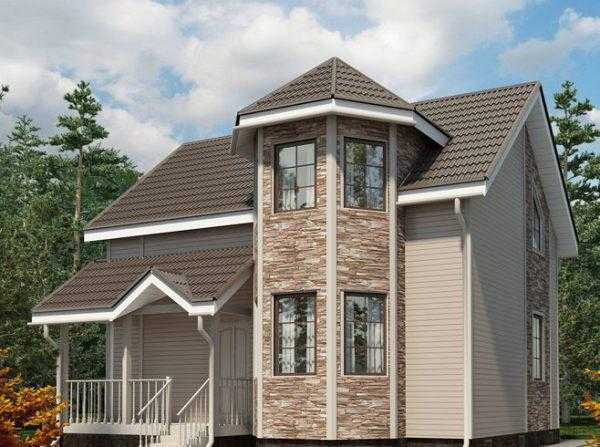

С круглым эркером

Если здание построено из дерева, возвести подобный круглый выступ невозможно: он подходит только кирпичным или пеноблочным строениям. А вот какие существуют , и как они выглядят, можно увидеть в данном видео.

Полукруг

Такой выступ придает особенную элегантность дому. Деталь такой формы требует особенно внимательных и точных расчетов: без помощи профессионала-архитектора здесь не обойтись.

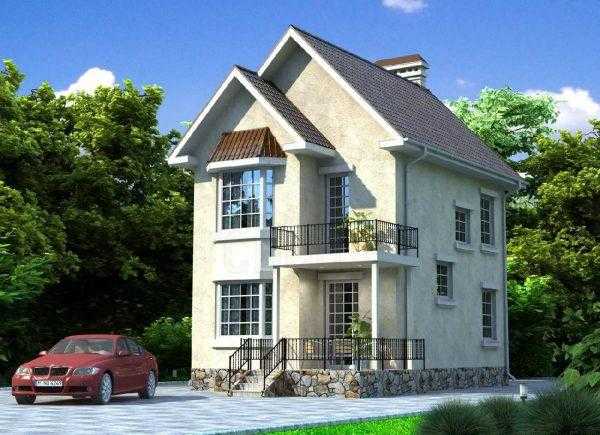

С полукруглым эркером

Многогранник

Это очень красивая, но и наиболее сложная форма. Обычно ее выбирают, если здание строится из бруса.


С многогранным эркером

Проекты

Рассмотрим некоторые популярные проекты двухэтажных домов с эркером, и познакомимся с особенностями этих строений.

С балконом

Проект двухэтажного дома с балконом и эркером достаточно сложен, но зато способен обеспечить настоящий комфорт. Балкон расположен на втором этаж и имеет достаточно приличную площадь.

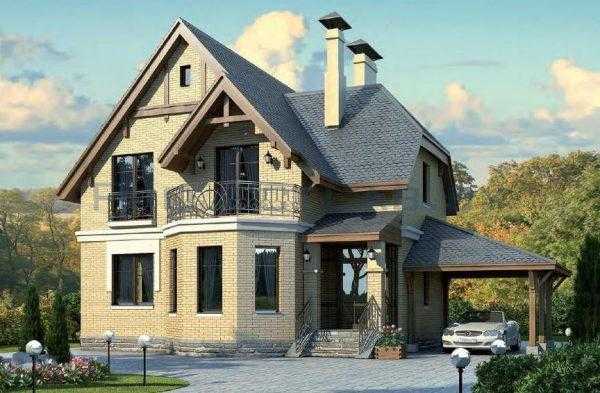

С эркером и балконом

Выступ в данном случае служит дополнительным стилистическим украшением, и придает внешнему облику дома декоративный оригинальный вид. Чаще всего эркер ведет в спальню, делая это помещение по-настоящему изысканным. Благодаря балкону внешне такое здание выглядит презентабельно, солидно и красиво.

Какой самый удачный, из чего состоит, и как выглядит, поможет разобраться информация из данной статьи.

А вот какой фундамент нужен для дома из пеноблоков, и как его правильно составить, поможет понять данная

Также будет интересно увидеть, можно построить к деревянному дому пристройку из пеноблоков:

Возможно вам также будет больше узнать о существующих проектах дачных домов из пеноблоков 6х6

Дом 6х6

Строение столь скромной площади тоже может быть оснащено эркером, и даже быть двухэтажным. Подобный проект идеально подойдет для проживания одного человека, и если участок имеет ограниченную площадь.


Размер дома 6 на 6

Несмотря на то, что параметры дома всего 36 м2, внутренние его помещения включают все необходимое: кухню, прихожую, студию, а на втором этаже располагается спальня. А вот , и как подобрать нужный материал, поможет понять данная статья.

С мансардой

В данном случае вместо полноценного второго этажа здание оснащено современной мансардой. Благодаря такому подходу экономится немало средств, а полезная площадь практически

starer.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
