Финский утеплитель – Советы Финский утеплитель пользуется спросом. Межвенцовый утеплитель PP-TERMO и его применение статьи | Купить ленточную пилораму ЛП

Содержание

Теплоизоляция каркасной стены по финской технологии, МДВП

Существует твердое убеждение, что в каркасной стене обязательно должно присутствовать перекрестное утепление, которое перекрывало бы стойки каркаса и так называемые «мостики холода» т.е. непосредственно стойки каркаса. Для каркасной стены по североамериканской технологии (с использованием OSB-3 для внешней обшивки) и стойками сечением 145*45мм это в общем имеет смысл В таком случае общая толщина утепления будет 200мм.

Но какие будут показатели у стены с применением МДВП без перекрестного утепления, с аналогичным слоем утеплителя 200мм?

Для примера возьмем стену со следующими характеристиками:

Температура на улице -25°С, влажность 80%,
температура внутри помещения 21°С, влажность 40%

Как видно по графику ниже, температура в стойках каркаса и на границе прилегания утеплителя к стойкам практически не отличается от температуры в массиве утеплителя.

Тот же график с цифровыми показателями температуры.

Как можно убедиться, отсутствие перекрестного утепления имеет минимальное значение (перепад около 1°С по оси стойки) и этим можно пренебречь для расчета общих теплопотерь дома, т.к. на общий показатель теплопотерь стены это не оказывает практически никакого влияния.

По показателям влажности картина еще более убедительная.

Цветовое обозначение

Цифровое изображение

И естественно при такой конструкции в стене не будет влагонакопления.

Плюсы и минусы МДВП:

Использование МДВП с внешней стороны имеет огромные преимущества по сравнению с OSB.

  1. Дополнительное утепление, отсекает холод от стоек каркаса и решает такую проблему, как «мостики холода»
  2. Учитывая, что МДВП может пропускать пар попавший в утеплитель, в стене ни при каких условиях не будет накапливаться влага. Естественно при этом не стоит забывать про обязательное наличие пароизоляции.
  3. МДВП полностью экологичный материал, который не содержит в себе вредных веществ.

Было бы несправедливо забыть и о минусах МДВП. Данный материал не может обеспечить достаточную жесткость каркасной стены на сдвиг из-за малой его плотности. Для этого в каркасах компании FinHouse с внутренней стороны стены обшиваются ГСП плитами, которые имеют очень высокие прочностные показатели, благодаря высокой (1200м3) плотности. Кроме этого ГСП плиты, как и МДВП являются 100% экологичным материалом, для производства которого не используются смолы и фенолы. В отдельных местах стены по расчету проектировщиков врезаются дополнительные укосины, которые придают каркасной стене необходимую жесткость. Узнайте подробнее о технологии строительства финских домов.

Совокупность всех этих материалов делают стену теплой, прочной и по-настоящему экологичной!

fin.house

Секреты утепления финских домов 1

Всем известно, что финские дома самые теплые, экологичные, и главное, практичные. Но в чем же секрет? Что отличает их от любых других каркасных домов?

Секрет в технологии, которую в скандинавских странах применяют уже на протяжении 60 лет – использование ветрозащитных плит ISOPLAAT для наружного ограждения каркаса.

В России укоренилось мнение, что каркасы домов снаружи нужно обшивать жесткими недышащими листами OSB и др, ведь так строят в Канаде. Но никто не учитывает, что заселенная часть территории Канады находится на той же широте, что и Одесса! А это совершенно другие перепады температуры.

Наружное ограждение каркаса OSB бесполезно и даже вредно! Ведь получается, что наружный слой не дышит, а значит, не выводит сконденсированную в утеплителе влагу наружу. Так же, в местах стыков жестких плит и каркаса образуются щели – мостики холода. При проседании утеплителя, холодный воздух сможет достигать внутренней поверхности , а это чревато серьезными теплопотерями ! А теперь представим, что снаружи каркаса плотные теплые «валенки» Isoplaat Изоплат.

В Финляндии и Германии технология другая, плиты OSB ставятся внутри каркаса для придания жесткости, а снаружи – ставят дышащую паропроницаемую тепло-звукоизолирующую древесноволокнистую плиту (ДВП) ISOPLAAT.

Скандинавская ветрозащитная плита ISOPLAAT – 100% натуральная паропроницаемая листовая тепло- звукоизоляция. Предназначена для наружной обшивки стен, перекрытий, мансард, кровли в новом строительстве и для утепления деревянных, газобетонных и других домов.

Ветрозащитная плита ISOPLAAT в отличие, к примеру, от ОСП (OSB), фанеры, ЦСП:

* весит втрое легче и строит дешевле;

* является теплоизоляционным материалом и плотно прилегает к элементам каркаса, обеспечивая тотальную защиту от ветра и холода без щелей и зазоров .

* добавляет звукоизоляцию до -26дБ и разрывает мостики передачи звука и холода

* плита ISOPLAAT - «дышащий материал», выводит влагу из конструкции стен.

За счет высокой теплоемкости, плиты долго сохраняют тепло, что регулирует колебания температуры внутри помещения. Ветрозащита ISOPLAAT изготовлена по финской технологии из экологически чистого материала – хвойной древесины, без добавления клея или других химических связующих. Плита была специально разработана для использования в северных влажных климатических условиях. Парафиновая пропитка обеспечивает постоянную сопротивляемость воздействию непогоды.

Теплостойкость плиты 12мм соответствует деревянной стене 44мм, или 210мм кирпичной!

Каркасный, брусовый или газобетонный дом, построенный с использованием плит ISOPLAAT, по своему микроклимату не уступает деревянному срубу. Такой дом «дышит», летом в нём прохладно, а зимой тепло. Плита ISOPLAAT закрывает снаружи все зазоры и трещины в стенах, разрывая при этом мостики холода. Это самый простой и натуральный способ для наружного утепления деревянных и газобетонных домов, дополнительного утепления и ограждения каркасных домов. Прибивается непосредственно на деревянную стену, стропила или каркас, под вентилируемый фасад. Плиту 25мм можно штукатурить.

ООО «Экоплат»

Санкт-Петербург,

Ул. Севастьянова, д. 3, офис 109.

Тел. (812)449-25-68

Факс (812)387-80-47

E-mail: [email protected]

ООО "Экоплат"

www.ekoplat.ru

www.zs-z.ru

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин».  Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен)  —  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин».  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал «гуру»,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга.  Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:

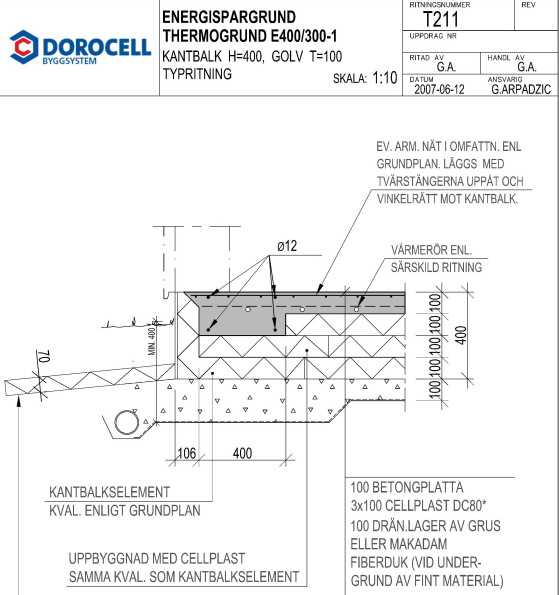

Оригинальная схема шведской фирмы Dorocell

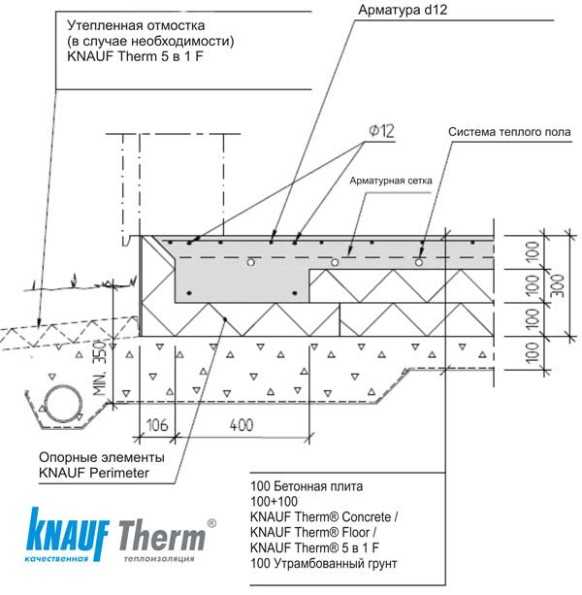

Интерпретация от Knauf

Преимущества строительства УШП

  1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
  2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
  3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т.п.
  4. Система дренажа и водоотведения вокруг дома
  5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
  6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
  7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
  8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью —  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

  1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
  2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
  3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
  4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
  5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
  6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
  7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
  8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.  В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

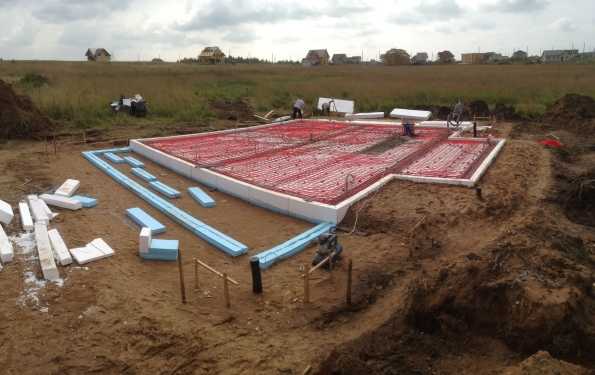

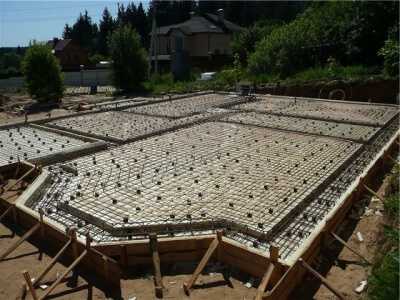

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ —  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту».  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

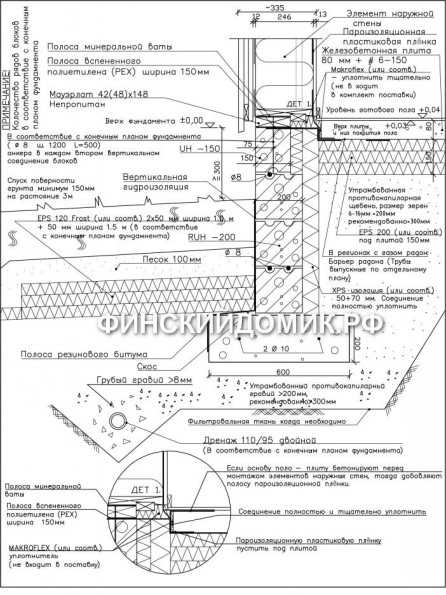

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

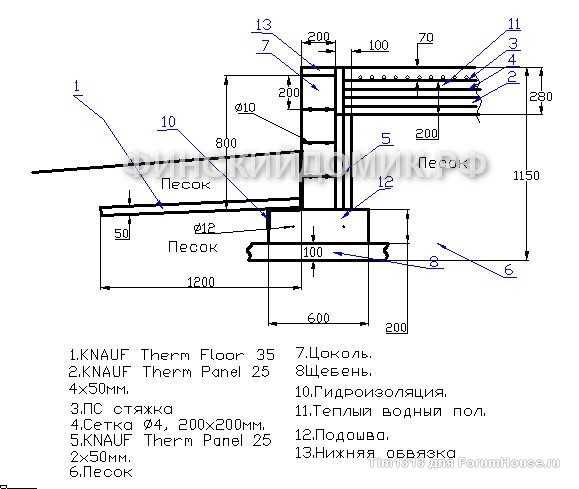

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много —  в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.  При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

  1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
  2. Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
  3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
  4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
  5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
  6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
  7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.  Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

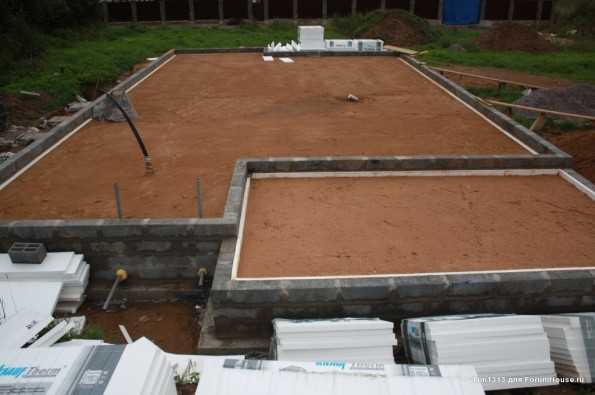

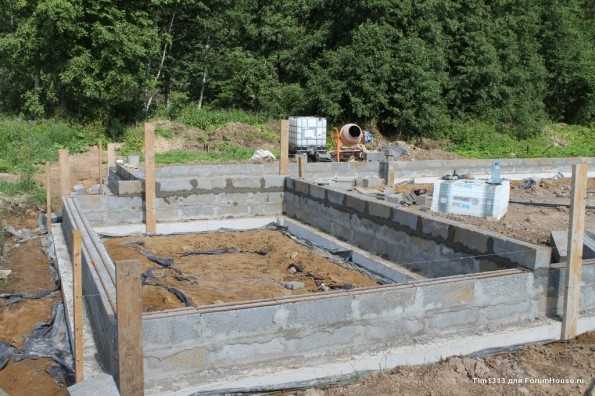

Опорная пятка и цоколь из блоков

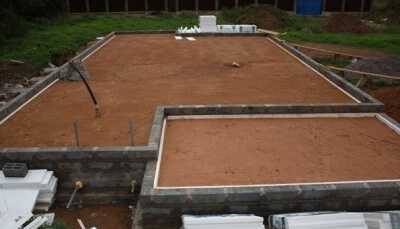

Обратная засыпка с внутренним утеплением

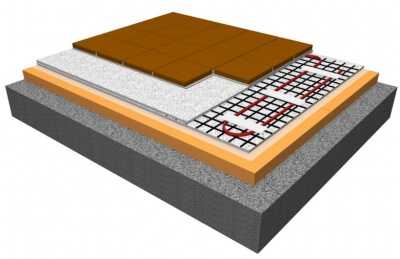

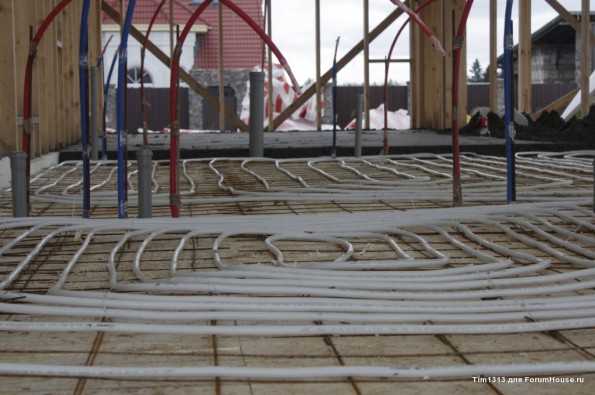

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант





(Visited 37 458 times, 3 visits today)

Следующая статья Предыдущая статья

xn--d1ahabdeeoeo2a7a.xn--p1ai

Финский утеплитель межвенцовый и стеновой.

Утеплители для стен и межвенцовые ленты "ЕВРОЛЁН" изготавливаются в Финляндии из натурального льна по специальной технологии, с использованием метода термоскрепления слоев, что обеспечивает материалу объемность и эластичность, столь необходимую для надежной герметизации межвенцовых стыков. Данные свойства особо важны при строительстве деревянных домов из массивного бревна и бруса.

NEW! Схемы применения утеплителя "ISOLINA" (ссылка)

Стеновые утеплители "ISOLINA" в рулонах и плитах, благодаря своим особым свойствам, обеспечивают круглогодично комфортный микроклимат внутри деревянного дома, а также высокую экологичность. Поэтому их с успехом применяют для утепления полов, стен, потолков, мансард, а также в качестве заполняющего материала в каркасных конструкциях.

Лучшее решение для утепления Вашего дома!

Утеплитель "ISOLINA" стеновой и ленточный в рулонах.

Утеплитель для стен "ISOLINA" в плитах.

Таблица размеров стеновых матов и рулонов "ISOLINA" (Финляндия) (скачать таблицу)

Натуральный утеплитель «ЕВРОЛЁН» был создан в 1988 году в ЕС в рамках программы по защите здоровья человека и окружающей среды и протестирован в ведущих исследовательских центрах Европы.

Состав: натуральный лен, природный состав аналогичен древесине, не содержит никаких вредных веществ или аллергенов, содержит экологически чистую противопожарную добавку, EN-ISO 11925-2 , класс B2 по DIN 4102-1

  • создает «дышащий» эффект и понижает влажность в помещении
  • легок в установке и приятен в работе
  • не пылит и не раздражает кожные покровы и дыхательные пути

гарантированный срок службы продукта оценивается экспертами института NIBE (Дания) минимум в 75 лет!

Утеплители «ISOLINA» по достоинству оценены в Скандинавии и в России. Приобретая нашу продукцию, Вы делаете лучший выбор для Вашего дома, а значит, и для собственного здоровья и долголетия.

Выбирайте вид теплоизоляции в соответствии с решаемой задачей:

  • Межвенцовое уплотнение элементов бревенчатой или брусовой конструкции: используются ленточные утеплители «ISOLINA» толщиной от 15 мм. до 50 мм. требуемой ширины.
  • Утепление полов, потолков, стен, крыш, заполнение каркасных конструкций» - используются утеплители для стен «ISOLINA» в виде плит толщиной от 50 до 150 мм размером 1.32 х 0.565 м и 1.32 х 0.865 м или рулонные утеплители «ISOLINA» толщиной от 50 до 150 мм. и шириной 0.565 или 0.865 м. Длина рулонов: как правило, 5 или 10 м.

Запросите при необходимости и другие размеры!

www.rive-import.ru

СКАНДИНАВСКИЙ ОПЫТ: КАК УТЕПЛЯЮТСЯ В СЕВЕРНЫХ СТРАНАХ? | ТААСС

Для того, что бы надежно утеплить и эффективно отапливать многоквартирные дома, стоит обратить внимание на опыт североевропейских стран.

Учитывая, что Северная Европа наименее теплый, но при этом один из самых обеспеченных регионов Европы, именно здесь следует искать новые способы обогрева помещений и энергоэффективности.

Дом нулевого энергопотребления это тот, что производит столько энергии, сколько потребляет.

Кроме самой Финляндии, многоэтажные дома, построенные по финским технологиям, можно довольно часто встретить в Карелии. Практически каждый такой дом отличается от своих, построенных по советским проектам, соседей аккуратным внешним видом, который сохраняется уже практически пол столетия. Резко, также, выделяются большие окна, нехарактерные для других домов в северных широтах. В финские дома с самого начала ставили деревянные стеклопакеты с высокими теплоизоляционными свойствами. В то же время в Украине массовое использование таких окон при постройке новых домов началось только в середине 2000-х.

Нужно, также, вспомнить, что в 2013 году финские специалисты планировали заниматься реконструкцией многоэтажек в городе Харьков с использованием своих технологий. Утепление должно было затронуть более 270 домов в разных районах города. Планировали утеплить фасады, заменить окна и двери на более энергоэффективные. По оценкам специалистов данные меры могли бы дать возможность экономить на отоплении от 20 до 30 процентов.

Использование исключительно источников альтернативной энергетики — основной принцип энергоэффективных домов. Такими источниками могут быть солнце, ветер или геотермальные источники. Кроме этого, значительную роль в энергоеффективности таких домов играет уменьшение потребления электричества, использования интеллектуального управления микроклиматом.

Хельсинки – наиболее теплофицированный город Европы (92%)

Нулевое энергопотребление реализовано во многих домах в Финляндии, например дом для инвалидов в Ярвенляа, студенческое общежитие в Куопио, односемейный дом в Мянтихарью. Дома построенные немного не дотягивающие до «нулевого» энергопотребления возвели в Лахти и Якобстаде.

Учитывая, что жители Скандинавии не любят экономить деньги в ущерб природе, логично что многие домовладельцы переходят на новейшие возобновляемые источники энергии.

Один из распространенных способов — тепловой насос. Данная система работает как холодильник, но с точностью до наоборот. Тепло, которое в случае с холодильником выводится наружу, в тепловом насосе обогревает помещение, а конденсатор находится снаружи дома, обычно под землей или на улице, в месте, где температура ниже чем в помещении. Фактически, тепловой насос, «выкачивает» тепло с воздуха или земли. Существуют так же и водные тепловые насосы.

При температуре до -25˚ С тепловой насос может выдать от 2 до 5 кВт тепла, потратив всего 1 кВт электроэнергии. Средней мощности тепловой насос может обогреть около 120 квадратных метров.

Стоимость установки устройства от 300 до 1200 у. е. за 1 кВт мощности.

taabs.org

технология строительства, плюсы и минусы, разница со шведской

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Говоря о технологиях финского домостроения, невозможно не коснуться темы фундамента.

По большому счёту, дом по каркасной технологии может быть возведён на любом известном фундаменте – для этого подойдёт и ленточный вариант, и даже валуны – именно их скандинавские народы в былые времена активно использовали.

Скандинавские технологии остались актуальны и в наше время. На сегодняшний день наиболее популярными разновидностями являются Утеплённый Шведский Фундамент — УШФ или УШП и Утеплённая Финская Плита — УФФ или УФП. Такие разновидности обрели популярность не только у народов Скандинавии, но и в России.

Общая информация

Начало любого строительства – установка фундамента. Именно от его свойств: качества, прочности, устойчивости и надёжности будет зависеть эксплуатационный срок постройки, поэтому при проектировании строения необходимо выбрать правильную разновидность. Среди многообразия разновидностей фундаментных конструкций особое место занимает утеплённая финская разновидность.

Справка: конструкция УФП была придумана специалистами из Финляндии и позволяет устанавливать её на самых различных грунтовых типах. Такая разновидность имеет относительно скромную толщину, однако отличается высокой прочностью и способностью хорошо удерживать тепло.

Применение


Такой фундаментный тип особенно подойдёт тем, кто планирует разместить в своём доме систему тёплых полов, однако возможно обойтись и без неё.

К тому же эта основа может подойти не только для домов каркасного типа.

Финский фундамент имеет некоторые сходства со шведской подушкой, однако различий между ними немного больше. Помимо этого, данный вид имеет гораздо больше адаптаций к российскому климату.

Основными отличиями УФП от УШП являются:

  • наличие дополнительных рёбер жёсткости по всему периметру;
  • особая укладка теплоизоляции.

УФФ устанавливается по всей площади постройки, что значительно снижает давление на грунтовое основание.

Благодаря такому принципу постройки, нагрузка со стороны грунта практически не ощущается.

Там, где проектом предусмотрены нагрузки на фундамент, дополнительные рёбра жёсткости предполагают увеличение высоты сечения. К примеру, если размеры будущего здания довольно внушительны, нужно возвести более жёсткий фундамент.

Утеплитель, которым обшивается фундамент этого типа, помогает сохранять тепло в помещении и обеспечивает отсутствие мостиков холода, поскольку конструкция не будет касаться пола. Стяжку производят уже после монтажа систем тёплых полов и канализации. Вследствие этого получается надёжное ровное основание, дополненное обогревательной системой.

Важно: УФФ может применяться даже там, где есть повышенный уровень грунтовых вод. Разумеется, без системы дренажа в таком случае не обойтись. Зачастую рекомендуется устанавливать систему кругового дренажа вкупе с песчаной подушкой, а между ними установить геотекстиль.

Разница между финской и шведской плитой


Хотя технологии возведения УШП и УФП имеют некоторые сходства, различий в их конструкции всё же больше.

Основными факторами различия являются:

  1. Фундаментная конструкция по типу УФП не связана опорной частью с половой основой. Конструктивно она похожа на ленточное основание, внутри которого возведен бетонный пол с утеплением по грунтовому основанию.
  2. Финская разновидность не цельномонолитная – некоторые её части выполняются из блоков.
  3. УФП не располагается на поверхности грунта, как шведский вариант, а имеет собственную глубину залегания, которая доходит до полутора метров.

К тому же финская модель, частично выполненная из блоков, имеет больше возможностей для сооружения. Если изменить высоту кладки вертикальных частей, можно решить таким образом несколько задач, одной из которых будет поднятие напольного уровня выше, а второй – размещение такой разновидности основы на участках, имеющих значительный уклон.

Технология фундамент финская плита схожа со шведской: можно выделить одинаково низкий уровень теплопотерь, схожую схему разведения канализации, а также то, что данные плиты могут быть построены под общий вес здания и тип грунта.

Плюсы и минусы

Из главных преимуществ такой плиты можно выделить:

  1. Уменьшение трудозатрат на участке с выраженным уклоном (в отличие от других разновидностей).
  2. Возможность увеличения высоты цоколя.
  3. Хорошая адаптация под вес конструкции здания.
  4. Отсутствие расходов на опалубку.
  5. Простая технология возведения.
  6. Возможность провести коммуникации уже после постройки каркаса.

Основными недостатками конструктива можно назвать:

  1. Довольно высокую цену, причём чем выше цоколь, тем больше увеличивается цена.
  2. Большое количество земляных работ.
  3. Большое количество сыпучего материала, расходуемого на технологию обратной засыпки.

Особенности конструкции


Общая конструкция УФФ состоит из слоев:

  1. Фундаментной основы, возведённой по всей площади дома и снабжённой рёбрами жёсткости.
  2. Утеплителя, который настилается поверх данной основы.
  3. Системы тёплого пола и коммуникаций.
  4. Цементной стяжки.

Конструктивно разновидность финской фундаментной плиты является холодным контуром.

Утеплительный материал должен укладываться на плиту основания, при этом толщина утепляющего слоя не должна быть меньше 150 миллиметров.

УФП зачастую применяется в домах каркасного типа, но может стать основанием и для других домов, оборудованных системой тёплых полов. Особенность такой конструкции – высокая скорость её возведения, поскольку плита заливается за один раз, однако и стоимость её, как правило, выше по сравнению с другими фундаментными разновидностями. При возведении такой плиты обязательным условием является наличие армированной стяжки.

Внимание: применение утеплителя на первом этаже здания позволяет исключить прямое касание холодного фундамента, поэтому для тёплого пола сооружается армированная стяжка толщиной не менее 80 миллиметров.

Утеплённый фундамент по типу финской разновидности подойдёт в следующих случаях:

  • когда на возведение здания необходимо потратить минимум времени;
  • когда главным условием для основания является его долговечность;
  • если в будущем здании конструкция предусматривает создание системы тёплого пола;
  • если грунт, на котором будет построен дом, имеет высокую степень промерзания.

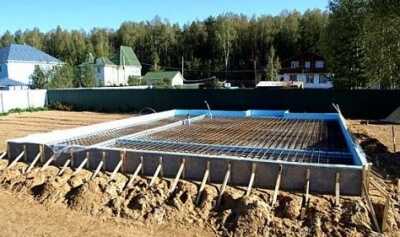

Технология


Говоря о возведении основания по типу финской плиты, можно выделить следующие основные его этапы:

  1. Работы по подготовке территории.
  2. Засыпка подушки из песка.
  3. Монтаж гидроизоляции.
  4. Установка закладных.
  5. Обустройство коммуникаций.
  6. Заливка плиты.
  7. Монтаж утеплительного слоя.
  8. Установка плиты, включающей систему тёплого пола и коммуникации.

В первую очередь необходимо рассчитать разницу в высотах на поверхности под будущую постройку при помощи нивелира.

Такой подход способствует созданию более точного конструктивного проекта, а также правильному выравниванию основания под строительство.

Следующий этап – разметка основания. Для этого с поверхности грунта необходимо снять верхний почвенный слой. Однородный грунт способствует равномерной осадке будущего строения.

Особенности: самым неудобным в плане установки фундаментного основания является грунт скального типа – в этом случае в осадке конструкции возможны перекосы.

Далее необходима разметка участка – для этого понадобятся специальные колышки с леской. Колышки вбиваются вдоль периметра будущего фундамента, а между ними нужно натянуть леску.

На следующем этапе роется котлован для заглубления фундаментной плиты. Его глубина будет зависеть от грунтовых свойств: его особенностей промерзания и уровня воды. В любом случае для УФП не потребуется слишком глубокое залегание.

Следующий шаг – укладка геотекстиля по всей площади вырытого котлована. Необходимо подобрать разновидность, имеющую плотность не ниже 350. Этот материал следует засыпать щебнем, после чего установить трубы для водопровода и будущей электрики.

Далее необходимо хорошо утрамбовать слой щебня, а впоследствии вырыть на нём специальные траншеи для труб канализации. Следом этот слой снова закрывается при помощи геотекстиля, на который сверху засыпается песок. Слои геотекстиля в данном случае являются очень важными и без них обойтись не получится.


После этого необходима новая утрамбовка, а впоследствии вся поверхность заливается раствором бетона.

Слой утеплителя необходимо проложить между стяжкой бетона и монолитным основанием, после чего создаётся система тёплого пола. Нужно проложить необходимые коммуникации, а после укладки всех труб используется армирующая сетка. Следом систему можно залить с помощью бетонной стяжки.

Выводы

Утеплённая финская плита предоставляет большие возможности для её использования. Особенно она будет полезна в том случае, если конструкция дома предполагает сооружение системы тёплых полов. К тому же такой фундамент будет отличным решением там, где участок имеет выраженный уклон или повышенный уровень грунтовых вод.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Утепление эковатой. Этап первый • Финский Домик

Еще на этапе проектирования, я рассматривал разные утеплители для дома.  Классический вариант с утеплением базальтовой ватой,  комбинированный способ, когда базальт ставится только в вертикальные конструкции, а в горизонтальных эковата и полное утепление эковатой.

В итоге победила эковата. Почему? По многим причинам. Во первых мне нравится этот материал и его свойства. Я считаю, что на сегодняшний момент, это один из лучших вариантов утепления по соотношению цена-качество.

Да, в среднем, утепление эковатой обходится дороже. Но взяв в руки калькулятор и посчитав все составляющие (цену, стоимость доставки, разгрузки и т.п.) выяснилось, что утепление эковатой мне обойдется процентов на 10-15 дороже, чем утепление базальтом.  При комбинированном утеплении (базальт и эковата), разница была вообще копеечной.

К тому же, подкупало то, что утепление эковатой — услуга комплексная. То есть я просто звоню, плачу деньги и принимаю работу.  Эковатчики сами все привезут, утеплят и увезут.

В итоге был выбор

  • Заплатить чуть дороже и получить полную услугу по утеплению, причем тем материалом который мне нравится
  • Закупить самостоятельно базальт и утеплять своими руками.

Так как конечная разница в деньгах оказалась в районе 15тр,  то я решил что пусть будет эковата везде. Соответственно вся конструкция дома изначально планировалась именно под нее.

Подготовка под утепление эковатой

Есть разные способы утепления эковатой, о которых вы можете прочитать в интернете.   Для своего дома я выбрал — влажно клеевой в стены (наружные и перегородки) и  Sidox на чердак и в нижнее перекрытие.

Что такое сидокс?  Это комбинация влажного способа и сухой задувки в открытый горизонт.  Когда вата чуть чуть увлажняется в процессе монтажа, за счет чего она лучше «стоит» в перекрытии и намного меньше подвержена усадке (так как в перекрытиях плотность укладки эковаты небольшая).  Любопытно, что упоминания об этом способе монтажа, распространенном в скандинавии, практически не встречаются на просторах российского интернета, в компаниях, которые занимаются эковатой.

Утепление планировалось провести в 2 этапа.

  1. Основной внешний периметр — наружные стены 150мм, чердак 300мм, перекрытие 250мм.
  2. Дополнительные 50мм в наружные стены, и перегородки.

Изначально утепление чердака планировалось 250мм. Но «утеплителем кашу не испортишь». Лишние 50мм во деньгам вставали совсем не дорого, поэтому было решено не экономить и насыпать «с горкой».

Под первый этап было практически все готово:

  • Наружный периметр зашит изоплатом, доступ к стенам изнутри, для влажно клеевого нанесения — есть
  • Нижнее перекрытие сделано. Черный пол, который будет держать утеплитель — есть, контр лаги установлены и зафиксированы.  Плиты ОСП на полу достаточно только поднять и можно утеплять.

Осталось только подготовить чердак.

Погуглив в интернете схемы подготовки чердака под утепление эковатой, было сделано следующее:

  • Ветровые экраны на чердаке, были установлены еще до окон
  • На нижний пояс ферм, обычным строительным степлером, прикрепленна крафт бумага с ограниченным паропроницанием Elt Craft VCL Бумага крепилась вдоль ферм, с нахлестом примерно 15см, причем был сделан припуск на стены, чтобы потом, соединить бумагу с потолка, с бумагой на стенах.
  • Затем снизу, поперек ферм, прикреплена обрешетка бруском 25х50 (распущенная вдоль дюймовка, как на обрешетке фасада).

У обрешетки двойное назначение. Во первых — поддержка утеплителя. Во вторых основа для дальнейшего крепления потолочных панелей во время финишной отделки.  Шаг обрешетки — 30см (под панели). Со стороны чердака, все стыки бумаги были дополнительно проклеены армированным скотчем.

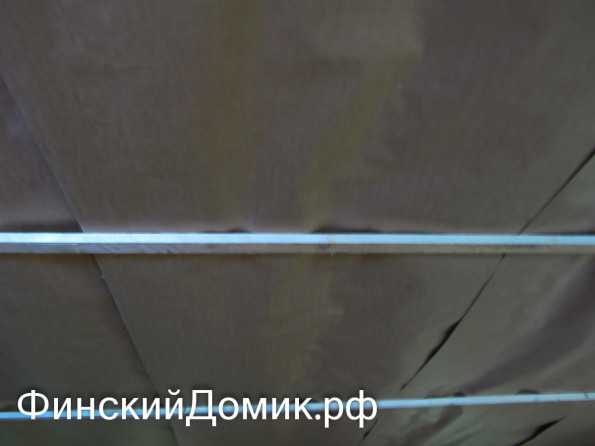

Вначале крепим временные бруски, чтобы было удобнее затаскивать и пристепливать бумагу к потолку

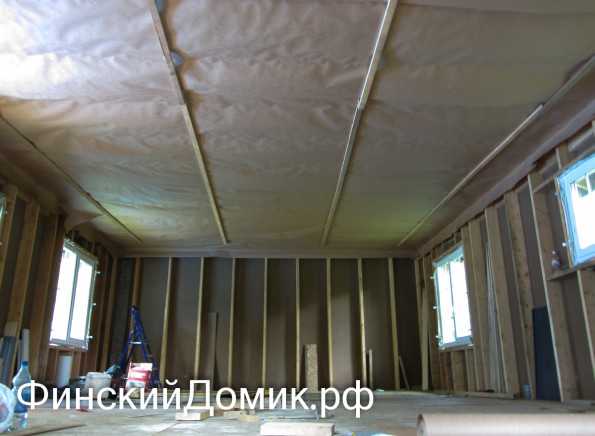

бумага на временных брусках

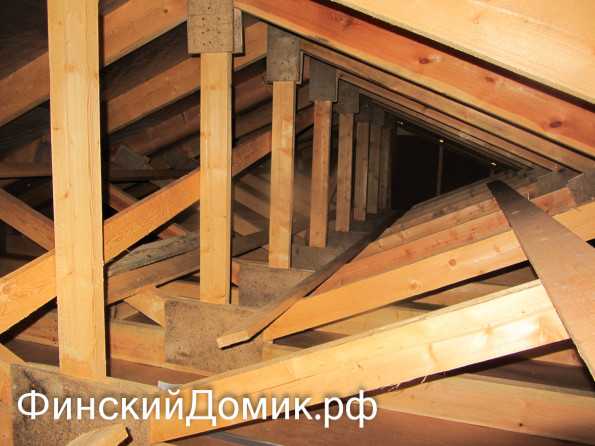

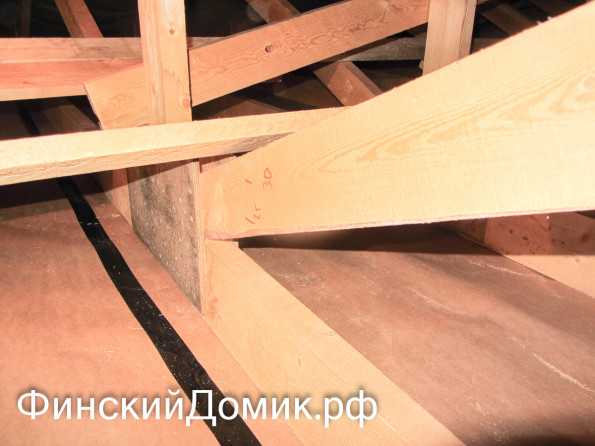

вид со стороны чердака

проклейка стыков

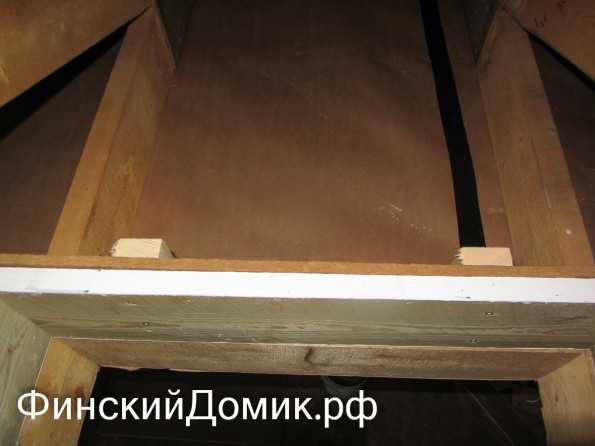

подготовка проема под чердачный люк

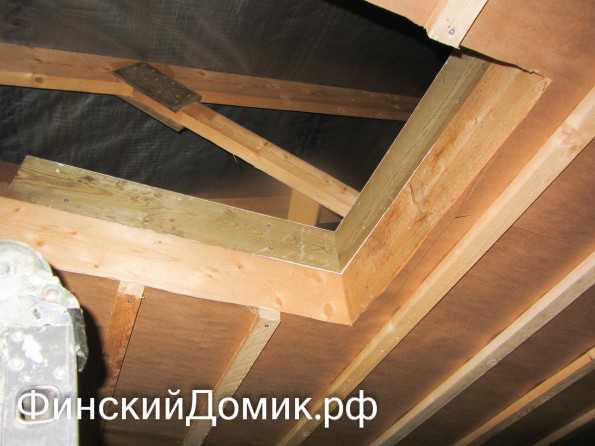

проем под чердачный люк

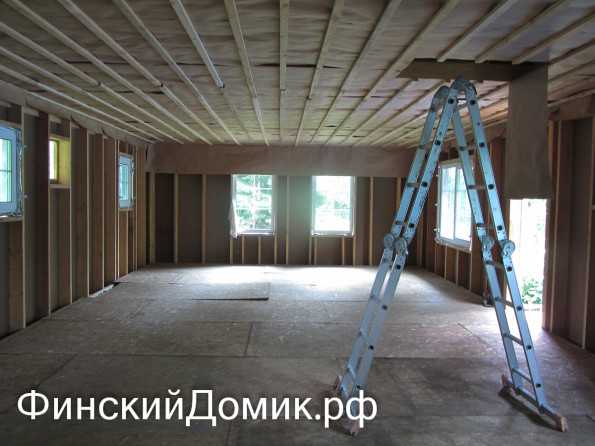

подготовка чердака завершена

 Утепление эковатой

С утеплением получилась история занятная.

Вначале о подрядчике, так как он достоин упоминания и мне не зазорно сделать ему небольшую рекламу.   Для утепления эковатой была выбрана компания Эколайн, во главе которой стоит замечательный человек по имени Александр, о котором хотелось бы упомянуть отдельно.  Как я понял, у Александра есть несколько своих бригад эковатчиков, но он и сам не гнушается заниматься «работой в поле».  Человек поистине увлеченный самой эковатой и всем что с ней связано. В свое время прошедший обучение в финской компании термекс, занимающейся утеплением и имевший приличный опыт работы в финляндии.

Во время предварительного выезда на объект, мы с ним проговорили наверное часа 2.5 и я многое узнал и об эковате и об утеплении и о «особенностях национального строительства». Александр сказал что мой дом ему напоминает «так как делают в финляндии» (что пролило бальзам на мою душу 🙂 ) и утеплять такой объект «одно удовольствие». Кроме  того, он вызвался утеплять его лично.

И вот тут то случилось самое забавное….  Отдав задаток, в назначенный день, я ждал Александра с помощником к обеду. Но он позвонил и сказал что застрял в пробке на кольцевой, поэтому приедет не раньше 5 часов вечера. Рассудив, что наверное они сегодня только привезут материал и «разложатся», я укатил по своим делам.  На дачу вечером я поехать не смог, так как были дела в городе.

Вечером, в районе 11 часов, позвонили родители с дачи и сказали что «они еще работают».  Я конечно удивился такому трудолюбию, но решил что все равно там работы на пару дней как минимум.

Примерно в 5 часов дня на следующий день, я позвонил Александру, спросить «как дела», так как хотел подъехать посмотреть на процесс утепления эковатой вживую. На что услышал ответ

— Да все нормально, мы уже все сделали и уехали. Проверяй а потом давай встретимся чтобы рассчитаться окончательно.

Позвонив родителям, выяснилось что это правда. Ребята работали практически без перерывов с 5 вечера, до 5 утра за 12 часов полностью утеплив мой дом.

Поэтому, к сожалению, не могу рассказать подробнее о процессе, могу только показать результат:

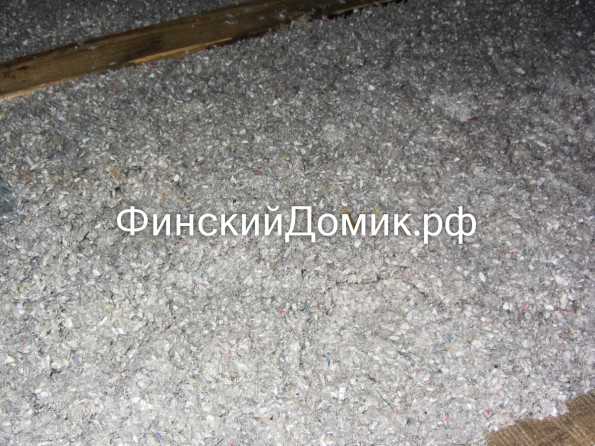

Эковата в перекрытии

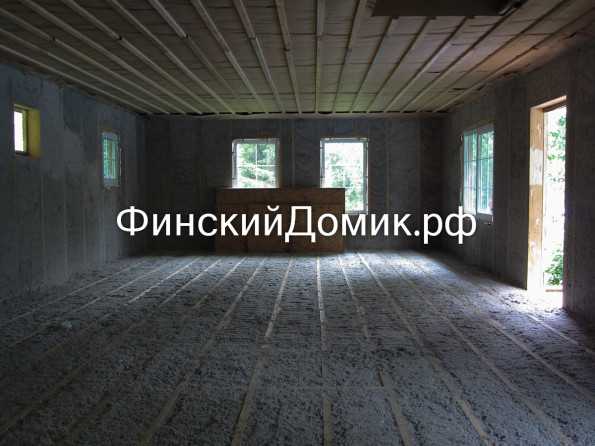

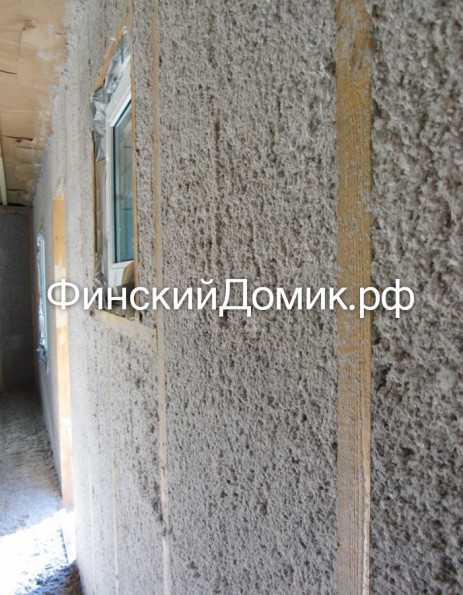

Стена утепленная влажно клеевым методом

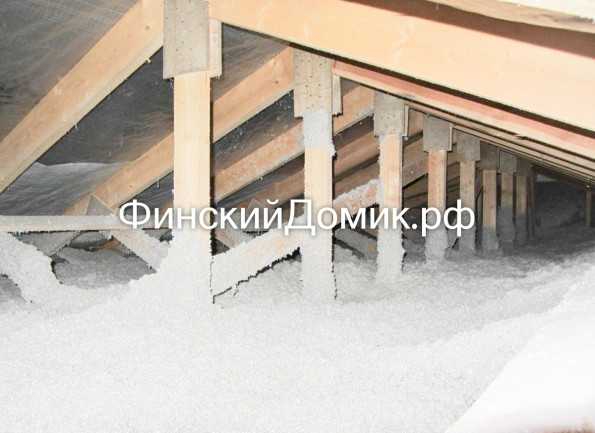

чердак

так выглядит паутина на чердаке после утепления

На ощупь, эковата в стенах (влажно клеевое утепление) похожа на плотный упругий мат.   В перекрытии и на чердаке — как плотный пух.

В общем и целом — я доволен на 100%. Особенно скоростью и качеством.

(Visited 9 373 times, 1 visits today)

Следующая статья Предыдущая статья

xn--d1ahabdeeoeo2a7a.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
