Формула расчета точки росы – Расчет точки росы при утеплении дома изнутри, подсчет и нахождение своими руками

Что такое точка росы – калькулятор для вычисления, определяния

При неправильном определении точки росы, материал, из которого состоит несущая и теплоизоляционная конструкция дома, не сможет в полной мере выполнять свои функции. Кроме того, образуются проблемы с отелочными материалами, они начнут опадать, окна – запотевать, на стенах появится грибок и плесень. Чтобы избежать неприятных последствий, во время ремонта или при строительстве дома нужно предварительно определить, где именно находится точка росы. Калькулятор упростит задачу, но владельцу следует разобраться в основных аспектах данного показателя.

Содержание

1. Что это такое
2. Что влияет на показатель
3. Определение местонахождения
4. Что необходимо для правильного расчета
5. Формула расчета
6. Что делать при появлении конденсата

Что это такое

{add_n22}

Точка росы – показатель, определяющий концентрацию влаги в воздухе. Чем больше уровень влажности в доме, тем выше будет значение. Но при расчете точки росы учитывается множество критериев, основными из которых являются:

• изменяемая степень давления;
• температурный режим наружного воздуха.

Величина точки измеряется в градусах. Поэтому она считается определенной температурой воздуха, при которой окружающая среда начинает насыщаться испарениями. Здесь нужно принимать во внимание аспект – сама область образования конденсата физически не может превышать показатель температуры воздуха.

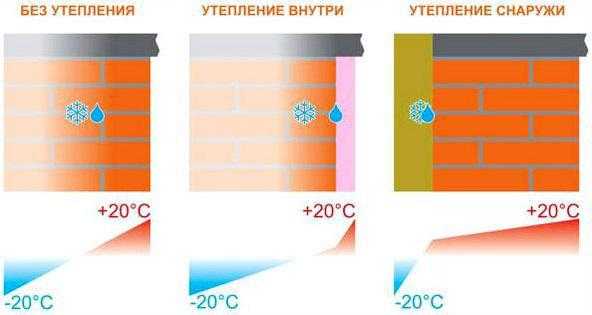

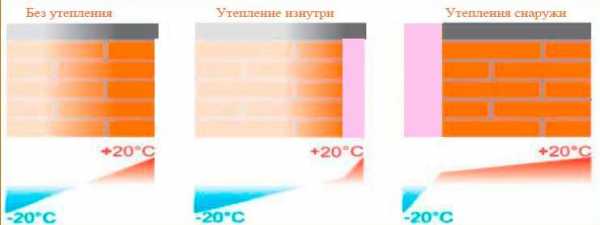

Как проступает конденсат при разном утеплении

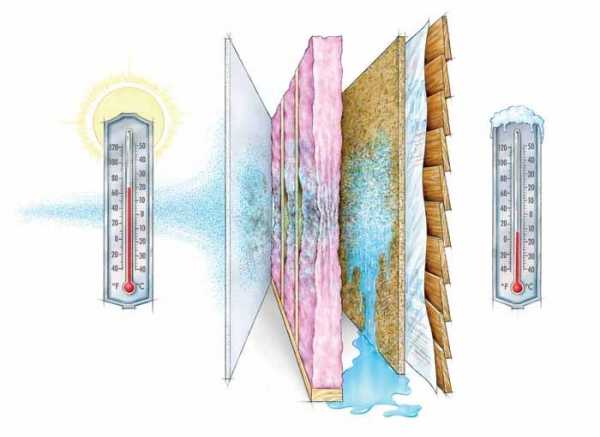

Вспомните, как образуется конденсат – достаточно контакта нагретого кислорода с охлажденным предметом. Туман возникает при совпадении температурного режима наружного воздуха и точки росы. Если учитывать данные значения можно с точностью вычислить степень концентрации влаги на улице и в доме.

Что влияет на показатель

{add_n23}

На уровень точки росы в помещении имеют прямое влияние несколько основных факторов:

• толщина стен, материал тепловой защиты здания;
• температура в регионе;
• влага – чем больше степень насыщенности в стенах (воздушном зазоре), тем выше коэффициент образования конденсата.

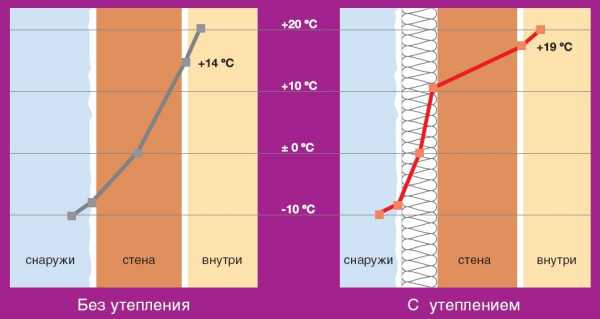

Тепловое сопротивление. График теплового сопротивления и смещение точки росы

Чтобы более точно понимать, как данные факторы влияют на показатель росы, рассмотрим более подробно наглядные примеры:

1. Стены в доме не имеют внешнего и внутреннего утепления

Положение точки росы будет смещаться исходя из климатических показателей на улице. Если погода стабильная, температурный режим неизменен, показатель располагается ближе к наружной части кладки. В данной ситуации пагубных влияний для самого здания образование конденсата не имеет.

При наступлении заморозков или похолодания, местонахождение сдвинется к внутренней области. Следствием такого исхода считается образование конденсата в помещении и постепенному намоканию кладки.

2. Имеется ли теплоизоляция снаружи перегородок

В этом случае калькулятор онлайн определит, что точка росы располагается внутри теплоизоляционной прослойки. Это очень важный фактор, который следует в первую очередь учитывать при подборе строительного материала и толщины утеплителя.

3. Теплоизоляционная защита здания располагается изнутри

Здесь теплотехнический расчет обозначит, что точка росы находится между серединой стены и утеплительным стройматериалом. Если дом располагается в регионе с повышенной влажностью, то такое местонахождение показателя не является положительным. При резком понижении температурного режима область конденсата сместится на стык стены и теплоизоляции, что может негативно отобразиться на несущей конструкции, утеплительной системе.

Поэтому создавать теплоизоляционную защиту внутри дома можно только в случае наличия мощной отопительной системы, которая способна создать одинаковый микроклимат в каждой комнате.

Если ремонт уже завершен, но при этом строитель не пользовался для вычисления точки росы калькулятором Смарткалк или не производил подсчет самостоятельно, устранить проблему без больших затрат будет невозможно. Потребуется убрать весь утеплительный слой и устелить его повторно, но уже учитывая местонахождение параметра конденсата.

ВИДЕО: Утепление стен – убираем точку росы

Определение местонахождения

{add_n24}

Перед тем как выполнять расчет расположения точки росы требуется обозначить следующие нюансы:

• погодные условия в городе, где находится дом, а также график изменения температуры;
• толщина внешних перегородок, несущих конструкции здания;
• стройматериал, из которого состоят сены;
• интенсивность ветров.

В процессе возведения дома застройщику нужно подробно изучить, может ли в материале, который используется для возведения стен, повыситься показатель влаги. При обнаружении высокой степени конденсата, владельцу недвижимости потребуется переделывать ремонт, поскольку толщина теплоизоляции была подобрана неверно или при его монтаже строитель допустил ошибку.

Что необходимо для правильного расчета

Для расчета точки росы нужно использовать специальные элементы:

• термометр стандартный и бесконтактный;
• гигрометр.

Определите температурный режим на уровне 60 см от поверхности пола. Для этого можно положить обычный термометр на ровную поверхность в виде журнального стола или стула. Далее в этой же части помещения требуется вычислить степень влажности, в данном деле потребуется гигрометр. В представленной таблице найдите свои показатели, при помощи которых можно определить параметры.

Теперь зная необходимые значения можно определить, подходит дом для утеплительных работ или нет. Ответ поможет получить бесконтактный градусник, им следует измерить температурный режим на том же уровне – 60 см от пола.

Конечным этапом считается сравнение двух температур. В случае если разница в значениях превышает 4ºС, то в здании имеется повышенная влага и точка росы. Ремонтные работы следует проводить только при правильном определении толщины теплоизоляционного слоя и под контролем опытного строителя.

Формула расчета

{add_n25}

Общими формулами для расчета параметра с учетом теплоизоляционного слоя являются:

Определение символов:

• h2, 2 – толщина утеплительного слоя и стены;
• λ1, 2 – показатель проводимости тепла через перегородки и утеплитель;
• N – коэффициент теплового сопротивления.

(T1-T2)*N=T3

Определение символов:

• T1, 2 – температурный показатель с внешней и внутренне части стен;
• Т3 – коэффициент перепада температурного режима в перегородке.

Результат:

Применив значения, которые получились в результате расчета, требуется создать график с диапазоном температурных режимов Т3, расположенным в стене и оставшимися градусами на теплоизоляцию. В необходимой области отметьте показатель.

>>>Онлайн калькулятор расчета точки росы<<<

Что делать при появлении конденсата

В любом доме существует несколько определенных мест, где может образоваться конденсат:

1. Наружная честь перегородки. В данной области появление данного показателя сводится к минимуму. Как правило, внутренняя часть стены остается сухой.
2. Между внешней и внутренней частью перегородки. Риск образования конденсата вырастает при резком понижении температурного режима на улице.
3. Внутри стены дома. Образуется параметр в редких случаях, но даже при подтверждении его появления избавиться от испарений ничего не поможет. Остается смириться с увлажненными перегородками на протяжении всего холодного периода года.

В данных ситуациях частично решить проблему поможет монтаж пароизоляционного слоя. Пленка будет удерживать испарения, которые поступают с улицы.

ВИДЕО: Точка росы или почему выпадает конденсат

www.izolgid.ru

Точка росы — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Температура точки росы газа (точка росы) — это значение температуры газа, при которой водяной пар, содержащийся в газе, охлаждаемом изобарически, становится насыщенным над плоской поверхностью воды^[1].

Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в росу.

В строительстве согласно СП 50.13330.2012 п. Б.24 точка росы — температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью^[2].

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

При значениях точки росы свыше 20 °С большинство людей чувствуют дискомфорт, воздух кажется душным; свыше 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности, — однако подобные значения наблюдаются крайне редко даже в тропических странах^[3].

Расчётные формулы

Формула для приблизительного расчёта точки росы <math>T_p</math> в градусах Цельсия (только для положительных температур):

<math>

T_p = \frac {b\ \gamma(T,RH)} {a – \gamma(T,RH)}, </math> где

<math>a</math> = 17,27,

<math>b</math> = 237,7 °C,

<math>

\gamma(T,RH) = \frac {a\ T} {b+T} + \ln RH </math>,

<math>T</math> — температура в градусах Цельсия,

<math>RH</math> — относительная влажность в объёмных долях (0 < <math>RH</math> < 1,0).

Формула обладает погрешностью ±0,4 °C в следующем диапазоне значений:

0 °C < <math>T</math> < 60 °C

0,01 < <math>RH</math> < 1,00

0 °C < <math>T_p</math> < 50 °C

Существует более простая формула для приблизительного расчёта, дающая погрешность ±1,0 °C при относительной влажности в объёмных долях более 0,5:

<math>T_p\approx T-\frac{1-R\!H}{0,05}.</math>

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы:

<math>R\!H\approx 1-0,05(T-T_{p}).</math>

Точка росы и коррозия

Точка росы воздуха — важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации.

Если точка росы воздуха выше, чем температура подложки (субстрат, как правило, поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (справку можно получить в технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и образование дефектов, таких как шелушение, пузырение и др., приводящее к преждевременной коррозии и/или обрастанию.

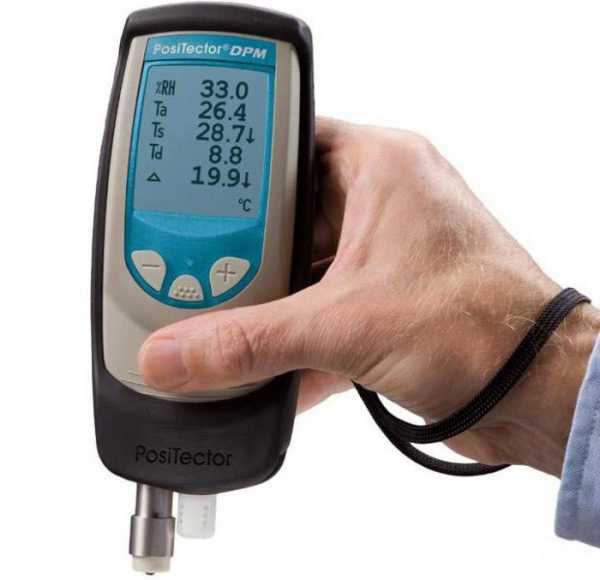

Определение точки росы

Значения точки росы в °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними.

Стандарт ISO 8502-4 используется для определения относительной влажности и точки росы на стальной поверхности, подготовленной для окраски.

Таблица температур

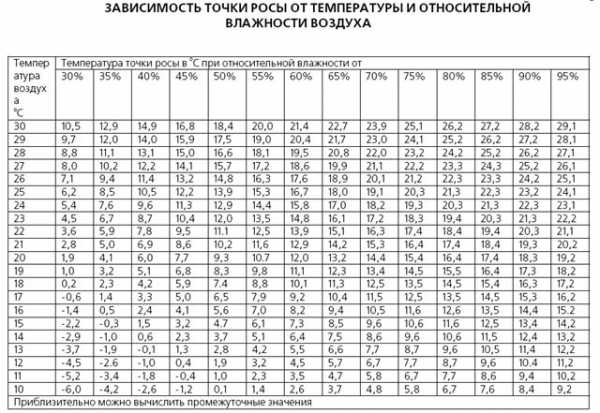

Значения точки росы в градусах Цельсия в разных условиях приведены в таблице^[4].

Относительная влажность, %	Температура шарика сухого термометра, °С
	0	2,5	5	7,5	10	12,5	15	17,5	20	22,5	25
20	−20	−18	−16	−14	−12	−9,8	−7,7	−5,6	−3,6	−1,5	−0,5
25	−18	−15	−13	−11	−9,1	−6,9	−4,8	−2,7	−0,6	1,5	3,6
30	−15	−13	−11	−8,9	−6,7	−4,5	−2,4	−0,2	1,9	4,1	6,2
35	−14	−11	−9,1	−6,9	−4,7	−2,5	−0,3	1,9	4,1	6,3	8,5
40	−12	−9,7	−7,4	−5,2	−2,9	−0,7	1,5	3,8	6,0	8,2	10,5
45	−10	−8,2	−5,9	−3,6	−1,3	0,9	3,2	5,5	7,7	10,0	12,3
50	−9,1	−6,8	−4,5	−2,2	0,1	2,4	4,7	7,0	9,3	11,6	13,9
55	−7,8	−5,6	−3,3	−0,9	1,4	3,7	6,1	8,4	10,7	13,0	15,3
60	−6,8	−4,4	−2,1	0,3	2,6	5,0	7,3	9,7	12,0	14,4	16,7
65	−5,8	−3,4	−1,0	1,4	3,7	6,1	8,5	10,9	13,2	15,6	18,0
70	−4,8	−2,4	0,0	2,4	4,8	7,2	9,6	12,0	14,4	16,8	19,1
75	−3,9	−1,5	1,0	3,4	5,8	8,2	10,6	13,0	15,4	17,8	20,3
80	−3,0	−0,6	1,9	4,3	6,7	9,2	11,6	14,0	16,4	18,9	21,3
85	−2,2	0,2	2,7	5,1	7,6	10,1	12,5	15,0	17,4	19,9	22,3
90	−1,4	1,0	3,5	6,0	8,4	10,9	13,4	15,8	18,3	20,8	23,2
95	−0,7	1,8	4,3	6,8	9,2	11,7	14,2	16,7	19,2	21,7	24,1
100	0,0	2,5	5,0	7,5	10,0	12,5	15,0	17,5	20,0	22,5	25,0

Диапазон комфорта

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20 °C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный. Нижняя точка росы, менее 10 °C, коррелирует с более низкой температурой окружающей среды, и тело требует меньшего охлажденияК:Википедия:Статьи без источников (тип: не указан)^{[источник не указан 2511 дней]}.

Точка росы, °C	Восприятие человеком	Относительная влажность (при 32 °C), %
более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24—26	крайне некомфортное состояние	62
21—24	очень влажно и некомфортно	52—60
18—21	неприятно воспринимается большинством людей	44—52
16—18	комфортно для большинства, но ощущается верхний предел влажности	37—46
13—16	комфортно	38—41
10—12	очень комфортно	31—37
менее 10	немного сухо для некоторых	30

Наблюдения точки росы

Наибольшая температура точки росы была [www.ogimet.com/cgi-bin/gsynres?ind=40416&lang=en&decoded=yes&ndays=2&ano=2003&mes=07&day=08&hora=12 34°C] и зафиксирована в Дахране (Саудовская Аравия) 8 июля 2003 года.

См. также

Напишите отзыв о статье “Точка росы”

Примечания

1. ↑ РМГ 75-2004 «ГСИ. Измерения влажности веществ. Термины и определения» (С 01.08.2015 начинает действовать РМГ 75-2014)
2. ↑ СП 50.13330.2012 «Тепловая защита зданий»
3. ↑ John M. Wallace, Peter V. Hobbs. Water Vapor in Air // [books.google.ru/books?id=HZ2wNtDOU0oC&pg=PA83&redir_esc=y#v=onepage&q&f=false Atmospheric Sience. An introductory Survey.]. — Second edition. — Washington: Academic Press Elsevier, 2006. — С. 83. — 551 с. — ISBN 978-0-12-732951-2.
4. ↑ ИСО 8502-4 «Подготовка стальных поверхностей перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности конденсации перед нанесением краски»

Литература

• Бурцев С. И., Цветков Ю. Н. Влажный воздух. Состав и свойства. — СПб.: СПбГАХПТ, 1998. — 146 с. — ISBN 5-89565-005-8.
• [weathersavvy.com/Q-dew_point1.html What is the dew point?]
• [weather.gov/glossary/index.php?word=dew+point NOAA Dew point]
• [www.paroscientific.com/dewpoint.htm Dew point formula]
• [ingrid.ldeo.columbia.edu/dochelp/QA/Basic/dewpoint.html Dew point calculation]
• [www.allexperts.com/answerv.asp?QuestionID=4083161 How dew point, heat index, Real Feel Temperature differ]
• [Теплорасчет.рф Самостоятельный расчет точки росы внутри ограждающих конструкций]

Отрывок, характеризующий Точка росы

Наполеон.]
Адъютант Бонапарте во всю прыть лошади скакал с этим грозным письмом к Мюрату. Сам Бонапарте, не доверяя своим генералам, со всею гвардией двигался к полю сражения, боясь упустить готовую жертву, а 4.000 ный отряд Багратиона, весело раскладывая костры, сушился, обогревался, варил в первый раз после трех дней кашу, и никто из людей отряда не знал и не думал о том, что предстояло ему.

В четвертом часу вечера князь Андрей, настояв на своей просьбе у Кутузова, приехал в Грунт и явился к Багратиону.
Адъютант Бонапарте еще не приехал в отряд Мюрата, и сражение еще не начиналось. В отряде Багратиона ничего не знали об общем ходе дел, говорили о мире, но не верили в его возможность. Говорили о сражении и тоже не верили и в близость сражения. Багратион, зная Болконского за любимого и доверенного адъютанта, принял его с особенным начальническим отличием и снисхождением, объяснил ему, что, вероятно, нынче или завтра будет сражение, и предоставил ему полную свободу находиться при нем во время сражения или в ариергарде наблюдать за порядком отступления, «что тоже было очень важно».
– Впрочем, нынче, вероятно, дела не будет, – сказал Багратион, как бы успокоивая князя Андрея.
«Ежели это один из обыкновенных штабных франтиков, посылаемых для получения крестика, то он и в ариергарде получит награду, а ежели хочет со мной быть, пускай… пригодится, коли храбрый офицер», подумал Багратион. Князь Андрей ничего не ответив, попросил позволения князя объехать позицию и узнать расположение войск с тем, чтобы в случае поручения знать, куда ехать. Дежурный офицер отряда, мужчина красивый, щеголевато одетый и с алмазным перстнем на указательном пальце, дурно, но охотно говоривший по французски, вызвался проводить князя Андрея.
Со всех сторон виднелись мокрые, с грустными лицами офицеры, чего то как будто искавшие, и солдаты, тащившие из деревни двери, лавки и заборы.
– Вот не можем, князь, избавиться от этого народа, – сказал штаб офицер, указывая на этих людей. – Распускают командиры. А вот здесь, – он указал на раскинутую палатку маркитанта, – собьются и сидят. Нынче утром всех выгнал: посмотрите, опять полна. Надо подъехать, князь, пугнуть их. Одна минута.
– Заедемте, и я возьму у него сыру и булку, – сказал князь Андрей, который не успел еще поесть.
– Что ж вы не сказали, князь? Я бы предложил своего хлеба соли.
Они сошли с лошадей и вошли под палатку маркитанта. Несколько человек офицеров с раскрасневшимися и истомленными лицами сидели за столами, пили и ели.
– Ну, что ж это, господа, – сказал штаб офицер тоном упрека, как человек, уже несколько раз повторявший одно и то же. – Ведь нельзя же отлучаться так. Князь приказал, чтобы никого не было. Ну, вот вы, г. штабс капитан, – обратился он к маленькому, грязному, худому артиллерийскому офицеру, который без сапог (он отдал их сушить маркитанту), в одних чулках, встал перед вошедшими, улыбаясь не совсем естественно.
– Ну, как вам, капитан Тушин, не стыдно? – продолжал штаб офицер, – вам бы, кажется, как артиллеристу надо пример показывать, а вы без сапог. Забьют тревогу, а вы без сапог очень хороши будете. (Штаб офицер улыбнулся.) Извольте отправляться к своим местам, господа, все, все, – прибавил он начальнически.
Князь Андрей невольно улыбнулся, взглянув на штабс капитана Тушина. Молча и улыбаясь, Тушин, переступая с босой ноги на ногу, вопросительно глядел большими, умными и добрыми глазами то на князя Андрея, то на штаб офицера.
– Солдаты говорят: разумшись ловчее, – сказал капитан Тушин, улыбаясь и робея, видимо, желая из своего неловкого положения перейти в шутливый тон.
Но еще он не договорил, как почувствовал, что шутка его не принята и не вышла. Он смутился.
– Извольте отправляться, – сказал штаб офицер, стараясь удержать серьезность.
Князь Андрей еще раз взглянул на фигурку артиллериста. В ней было что то особенное, совершенно не военное, несколько комическое, но чрезвычайно привлекательное.
Штаб офицер и князь Андрей сели на лошадей и поехали дальше.
Выехав за деревню, беспрестанно обгоняя и встречая идущих солдат, офицеров разных команд, они увидали налево краснеющие свежею, вновь вскопанною глиною строящиеся укрепления. Несколько баталионов солдат в одних рубахах, несмотря на холодный ветер, как белые муравьи, копошились на этих укреплениях; из за вала невидимо кем беспрестанно выкидывались лопаты красной глины. Они подъехали к укреплению, осмотрели его и поехали дальше. За самым укреплением наткнулись они на несколько десятков солдат, беспрестанно переменяющихся, сбегающих с укрепления. Они должны были зажать нос и тронуть лошадей рысью, чтобы выехать из этой отравленной атмосферы.
– Voila l’agrement des camps, monsieur le prince, [Вот удовольствие лагеря, князь,] – сказал дежурный штаб офицер.
Они выехали на противоположную гору. С этой горы уже видны были французы. Князь Андрей остановился и начал рассматривать.
– Вот тут наша батарея стоит, – сказал штаб офицер, указывая на самый высокий пункт, – того самого чудака, что без сапог сидел; оттуда всё видно: поедемте, князь.
– Покорно благодарю, я теперь один проеду, – сказал князь Андрей, желая избавиться от штаб офицера, – не беспокойтесь, пожалуйста.
Штаб офицер отстал, и князь Андрей поехал один.
Чем далее подвигался он вперед, ближе к неприятелю, тем порядочнее и веселее становился вид войск. Самый сильный беспорядок и уныние были в том обозе перед Цнаймом, который объезжал утром князь Андрей и который был в десяти верстах от французов. В Грунте тоже чувствовалась некоторая тревога и страх чего то. Но чем ближе подъезжал князь Андрей к цепи французов, тем самоувереннее становился вид наших войск. Выстроенные в ряд, стояли в шинелях солдаты, и фельдфебель и ротный рассчитывали людей, тыкая пальцем в грудь крайнему по отделению солдату и приказывая ему поднимать руку; рассыпанные по всему пространству, солдаты тащили дрова и хворост и строили балаганчики, весело смеясь и переговариваясь; у костров сидели одетые и голые, суша рубахи, подвертки или починивая сапоги и шинели, толпились около котлов и кашеваров. В одной роте обед был готов, и солдаты с жадными лицами смотрели на дымившиеся котлы и ждали пробы, которую в деревянной чашке подносил каптенармус офицеру, сидевшему на бревне против своего балагана. В другой, более счастливой роте, так как не у всех была водка, солдаты, толпясь, стояли около рябого широкоплечего фельдфебеля, который, нагибая бочонок, лил в подставляемые поочередно крышки манерок. Солдаты с набожными лицами подносили ко рту манерки, опрокидывали их и, полоща рот и утираясь рукавами шинелей, с повеселевшими лицами отходили от фельдфебеля. Все лица были такие спокойные, как будто всё происходило не в виду неприятеля, перед делом, где должна была остаться на месте, по крайней мере, половина отряда, а как будто где нибудь на родине в ожидании спокойной стоянки. Проехав егерский полк, в рядах киевских гренадеров, молодцоватых людей, занятых теми же мирными делами, князь Андрей недалеко от высокого, отличавшегося от других балагана полкового командира, наехал на фронт взвода гренадер, перед которыми лежал обнаженный человек. Двое солдат держали его, а двое взмахивали гибкие прутья и мерно ударяли по обнаженной спине. Наказываемый неестественно кричал. Толстый майор ходил перед фронтом и, не переставая и не обращая внимания на крик, говорил:

wiki-org.ru

Точка росы

Точка росы – температура, до которой должен охладиться воздух, чтобы достичь состояния насыщения водяным паром при данном влагосодержании и неизменном давлении. При достижении точки росы в воздухе или на предметах, с которыми он соприкасается, начинается конденсация водяного пара. ***

ТОЧКА РОСЫ

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

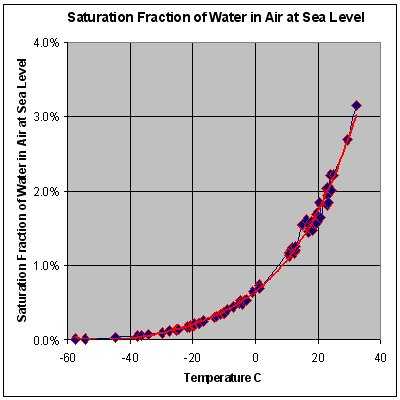

На приведённой диаграмме представлено максимальное содержание водяного пара в воздухе на уровне моря в зависимости от температуры. Чем выше температура, тем выше равновесное парциальное давление пара.

Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Формула для приблизительного расчёта точки росы в градусах Цельсия:

где

a = 17.27,

b = 237.7 °C,

ln — натуральный логарифм,

T = температура в градусах Цельсия,

RH = относительная влажность в долях (0

Tp = точка росы,

Формула обладает погрешностью ±0.4 °C в следующем диапазоне значений:

0 °C

0.01

0 °C

Человек при высоких значениях точки росы чувствует себя некомфортно. В континентальном климате условия с точкой росы между 15 и 20°C доставляют некоторый дискомфорт, а воздух с точкой росы выше 21 °C воспринимается как душный.

Точка росы и коррозия

Точка росы воздуха – важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги.

Краска, наносимая на подложку с конденсацией, не достигнет должной адгезии, за исключением случаев использования красок, разработанных по специальной рецептуре (Справку можно получить в Технологической карте продукта или покрасочной спецификации).

Таким образом, последствием нанесения краски на подложку с конденсацией будет плохая адгезия и дальнейшее шелушение, приводящее к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра и специальных таблиц[1]. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру, при которой не рекомендуется наносить покрытия на поверхность.

Если вы не можете найти точно ваши показания на пращевом психрометре, то найдите один показатель на одно деление выше по обеим шкалам, как относительной влажности, так и температуры, а другой показатель соответственно на одно деление ниже и интерполируйте необходимое значение между ними. Рекомендуется окрашивать поверхность, если ее температура превышает точку росы на 3°C.

Пример:

Если температура воздуха +21°C , а относительная влажность 65%, то точка росы составляет +14°C . То есть, в данном случае температура окрашиваемой поверхности должна быть не ниже 14+3=17°C

*** Точка росы — температура, до которой должен охладиться воздух, чтобы содержащийся в нем водяной пар достиг состояния насыщения и начал конденсироваться в росу. *** ТОЧКА РОСЫ – температура, до которой должен охладиться воздух при данном давлении, для того чтобы содержащийся в нем пар достиг насыщения и начал конденсироваться, т. е. появилась роса.

proseptic.ru

что это такое, определение и формула расчета :: ashanet.ru

В жизни человека все взаимосвязано! И даже романтика и красота природы становятся способом обозначить процессы, протекающие в узких сферах науки. Например, точка росы – что это такое, как не физическое явление, которое натурально можно увидеть рано утром в конце весны или в летнюю пору.

Физический термин

Все физические явления, которые изучаются в школьном курсе физики, окружают нас без перерывов на обеды, сон и праздники. Вся жизнь – это физика, так или иначе уже освоенная человечеством и еще совершенно неизученная. Например, многие явления природы, познанные учеными-физиками, нашли свое научное воплощение в практической деятельности человека. Вот утренняя роса – красота летнего утра. Но от той же росы, выпадающей в жилых помещениях из-за неправильно установленных окон, нарушенной гидро- и теплоизоляции можно получить огромное количество проблем. И определенные параметры, когда влага выпадает на окружающие поверхности, получили красивое название – точка росы. Если использовать грамотный язык предметных определений, то этот параметр является значением температуры газа, охлаждаемом изобарически (при постоянном давлении), при котором водяной пар, содержащийся в этом газе, приобретает насыщенность.

Влажность воздуха

В грамотном определении понятия “точка росы” есть еще один важный физический термин – изобарическое охлаждение воздуха. Немногие, смотря на лужи на подоконнике, образовавшиеся из скопившейся на стеклах влаги, вспомнят закон Гей-Лоссака – относительное изменение объема данной массы газа при неизменном давлении пропорционально изменению температуры. Хотя о влажности воздуха люди слышат ежедневно в прогнозе погоды. Количество водяного пара в окружающем воздухе, взятом в объеме 1 куб. м, называется абсолютной влажностью. А вот относительная влажность воздуха – это показатель соотношения количества водяного пара воздуха (исчисляется в процентах) к максимально возможному при имеющейся температуре. И именно при рассмотрении этой характеристики возникает понятие “точка росы”. Что это такое? Это температура, при которой водяной пар становится насыщенным и осаждается каплями воды при имеющемся давлении. Если прогноз погоды говорит о высокой относительной влажности воздуха, то температура точки росы будет приближаться к температуре окружающего воздуха.

Быт, воздух, вода

Человек в быту крайне редко задумывается о таком понятии, как точка росы. Определение ее важно лишь в некоторых производствах, в строительстве, медицине. Но для каждого важна определенная влажность окружающего воздуха для хорошего самочувствия. Когда воздух достаточной влажности, дышится легко и свободно, но стоит этому показателю измениться при постоянном давлении и температуре окружающей среды, то ощущается или сухость, или избыточная влажность. Именно на основании относительной влажности воздуха может быть определена и точка росы. Это явление – очень сложный и значимый аспект физики атмосферы. Так же оно важно и для жизнедеятельности человека. Например, строители на опыте знают, что точка росы – значимый параметр качественной постройки, оказывающий влияние на весь быт будущих жильцов или пользователей.

Зачем нужно определять точку росы в строительстве?

Измерение точки росы – достаточно простая задача, если пользоваться определенными формулами и правилами. Но для чего необходимо знать этот природный параметр людям, занимающимся строительством? Здесь все очень просто – для понимания процесса утепления помещения, ведь слой, служащий преградой для холода и влаги, может располагаться как с внутренней стороны помещения, так и с наружной, а может отсутствовать вовсе. К тому же от точки росы зависит и толщина утеплителя. При расчете этого параметра с точки зрения строительства и утепления зданий необходимо учитывать следующие параметры:

• материал и толщина материалов всех компонентов стены;
• температура в помещении;
• температура снаружи помещения;
• влажность воздуха в помещении;
• влажность воздуха снаружи помещения.

Чем ближе физически расположена точка росы к внутренней поверхности стены, тем больший период времени стена будет влажная. Это будет происходить при понижении температуры воздуха как на улице, так и в помещении. Профессиональные строители знают, что для создания оптимального микроклимата в помещении в районах с значительным годовым разбросом температуры здание необходимо в первую очередь утеплять снаружи, произведя расчет толщины изолирующего слоя для правильного определения в нем физического расположения точки росы.

Окна “плачут”

Новые технологии делают жизнь комфортнее. Например, пластиковые окна позволили сделать здания более защищенными от капризов погоды, внешних звуков, эффективнее сохранять тепло, отказаться от рутинной осенне-весенней обязанности конопатить и расконопачивать оконные рамы. Но этот вариант работает на все 100 % только в том случае, если окна установлены с соблюдением всех параметров, в том числе и с учетом такого фактора, как температура точки росы. Деревянные рамы окон, даже если они хорошо законопачены, имеют естественные микропоры, служащие своеобразными вентиляционными каналами. О таких рамах говорят “дышащие”. А вот пластиковые окна лишены столь необходимого компонента для создания комфортного микроклимата. Именно поэтому, когда влажность и температура перестают находиться в определенном равновесии, окна начинают “плакать” – влага скапливается на стеклах и пластиковых переборках, стекая вниз и образуя лужи на подоконниках. Это негативно сказывается на состоянии помещений – повышается влажность, предметы, находящиеся в нем, могут отсыревать, заплесневеть. При установке пластиковых окон следует всегда помнить о том, что точка росы зависит от двух факторов – от температуры поверхности окна и от влажности воздуха в помещении. Однокамерное окно в климате с низкими температурами воздуха в любом случае будет “плакать”, если такое окно стоит в жилом отапливаемом помещении. Поэтому рекомендуется в таком случае ставить даже не двух, а трехкамерные окна. Тогда внутреннее стекло будет иметь достаточно высокую температуру, по сравнению со стеклом наружным, чтобы оставаться сухим. Также необходимо нормализовать влажность воздуха в квартире, наладив качественную вентиляцию. Если в квартире сухо, а окна установлены правильные, то точка росы никак себя не проявит и поверхность стекла будет оставаться сухой.

Точка росы и разрушение металла

Технические разработки позволили не заниматься высчитыванием точки росы по формулам, а использовать специальный прибор, который автоматически определяет этот параметр для влаги и углеводородов – это так называемый анализатор точки росы. Он используется специалистами во время проведения определенных видов работ, например при нанесении защитного покрытия на приборы и системы из материалов, подверженных коррозии из-за высокой влажности. Ведь если поверхность перед нанесением покрытия обладает недостаточной сухостью, то нанесенная защита работать не будет, так как не проявится достаточная адгезия, то есть сцепление между материалами. Окрашенная поверхность будет покрываться вздутиями, трещинами, а основной материал продолжит разрушаться даже под защитой. Именно для качественной антикоррозионной защиты необходимо знать точку росы, вычисляя ее при помощи формул и приборов-анализаторов.

Самочувствие и точка росы

Температура точки росы – важный природный параметр, о которым человек практически никогда не задумывается в повседневной жизни. Но этот фактор оказывает самое непосредственное влияние на самочувствие, именно здесь играет роль относительная влажность воздуха, о которой упоминается в прогнозах погоды. Так, учеными и медиками замечено, что высокий показатель точки росы ощущается как дискомфорт, и если температура воздуха высока, а точка росы приближается к ней достаточно близко, то человек страдает от влажной духоты.

Мировые метеорологические наблюдения

Расчет точки росы – важный параметр для проведения многих видов технических работ, для здоровья человека. Она входит в физические природные явления и может относиться к такой науке, как метеорология – наблюдения за погодой. Эта область изучения природы зародилась очень давно, но как научная область организовалась в 17-м веке, когда Галилео Галилеем был придуман термометр, а Отто фон Герике – барометр. Измерения температуры, влажности воздуха, атмосферного давления позволили сделать вывод о таком параметре, как точка росы. Когда его впервые зафиксировали и стали использовать в разных сферах жизнедеятельности человека, точно неизвестно, но наблюдения и фиксация этого физического явления проводятся постоянно во всех точках земного шара. Наивысшая температура точки росы была зафиксирована в иранском городке Джаска 20 июля 2012 года и составляла 35 ⁰С. Теперь можно понять, почему с повышением влажности воздуха и температуры окружающей среды становится трудно дышать – в этом свою роль играет такой параметр, как точка росы. Что это такое? Фактор соотношения влажности воздуха и температуры, при которых конденсируется влага.

Основная формула

Сама же точка росы как природное явление высчитывается несколькими способами. Наиболее простой представлен формулой на рисунке ниже.

В ней Т_р – точка росы, RH – относительная влажность, Т – температура, цифровые значения 243,12 и 17,62 являются постоянными.

Дання формула дает погрешность в 1 ⁰С, и если его учесть, то параметр будет высчитан достаточно верно.

Таблица для определения точки росы

Расчет точки росы – достаточно сложный алгоритм, требующий не только знания определенных физических параметров, но и умения пользоваться определенными математическими формулами. Сложный и достаточно длительный процесс расчета можно убрать, если воспользоваться табличными значениями. В таких таблицах указывается относительная влажность воздуха и температура окружающей среды, Пересечение этих параметров в табличной сетке дает значение температуры точки росы.

Утепеление дома – снаружи или изнутри?

Формула расчета точки росы в обыденной жизни мало кому пригодится. Но вот в некоторых производствах и сферах деятельности человека без нее обойтись нельзя. Точка росы, определение которой было рассмотрено выше, является важным параметром качественного строительства и обустройства помещений любого назначения. Каким бы ни было здание, в нем должно быть сухо, а значит, точка росы в стене должна быть или устранена полностью, или сведена на максимальное удаление от внутренней поверхности. Например, строительство и утепление зданий в обязательном порядке потребуют таких расчетов. Сегодня можно найти немало табличных указателей с уже высчитанными значениями. Но многие пользуются формулами для подтверждения указанных данных и максимально точного определения точки росы для качественной тепло- и гидроизоляции помещений при конкретных условиях. В этом случае необходимо учитывать параметры материалов стен, утеплителя, пароизоляции. Опытные строители говорят о том, что точка росы не стационарный показатель, он постоянно движется с изменением внешних факторов. Но утеплять здания, расположенные в зонах с широким перепадом температурного фона в соотношении внутри-снаружи, необходимо извне помещения, то есть с улицы. Тогда точка росы будет располагаться в утеплителе, влага будет испаряться на улицу, а не вовнутрь, и помещение останется сухим.

Инструменты для измерения

Понятие точки росы широко применяется на газоизмерительных станциях, на автомобильных газонаполнительных компрессорных станциях, на станциях подземного хранения и осушки природного газа, для поверки гигрометров и генераторов влажного газа. Точка росы – важная характеристика для качественной эксплуатации как для жилых и промышленных помещений, так и для газопроводов и систем хранения газа. Прибор для измерения точки росы позволяет отказаться от сложных расчетов по формулам и высчитывать этот параметр при самостоятельно измерении факторов внешней среды – температуры, влажности и давления. Самый первый разработанный прибор – гигрометр психрометрический, его еще называют психрометром. Сейчас это лабораторное устройство, не применяемое в практической деятельности. Развитие электронных вычислительных анализаторов не упустило и такого физического параметра, как соотношение влажности и температуры окружающего воздуха, а значит, и вычисление точки росы. Такие устройства просты в эксплуатации, хотя некоторые модели, в том числе и обладающие свойствами тепловизора, требуют обработки полученной информации при помощи специальных компьютерных программ. Анализатор точки росы – значимое приспособление в строительстве, а также в обслуживании газопроводов и газораспределительных станций, значительно упрощающее деятельность человека.

Значение точки росы для деятельности человека

Комфорт – это тепло и уют, невозможные без определенного баланса температуры и влажности воздуха, которые во многих случаях обеспечиваются при помощи системы отопления, работающей на природном газе. Тут-то как раз и видно, насколько точка росы является важной физической характеристикой, ведь от нее зависит появление сырости, нарушение гидроизоляции, разрушение материалов, ухудшение их качества.

Природный газ важное значение имеет как для бытовых, так и производственных нужд человека. И точка росы газа играет важную роль в его транспортировке и хранении. Верно рассчитанная точка росы газа позволяет вовремя предупредить возникновение опасных ситуаций при транспортировке и хранении голубого топлива, а этот же параметр, учтенный при строительстве здания, позволит избежать появления плесени, опасной для здоровья и даже жизни людей.

Важный физический параметр, имеющий прикладное значение – точка росы. Что это такое в жизнедеятельности человека? Это тот температурный фактор, от которого зависят многие сферы быта и деятельности человека: от самочувствия до качественной эксплуатации зданий, машин и механизмов.

ashanet.ru
