Фронтон из пеноблока – Фронтон своими руками – устройство: как сделать отделку деревянного дома, чем лучше обшить, как продумать расчет площади, фото крыши и видео инструкции

Важно! Нижние ряды кирпичной кладки фронтона рекомендуется укрепить арматурной сеткой.

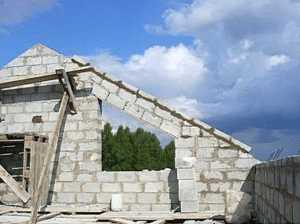

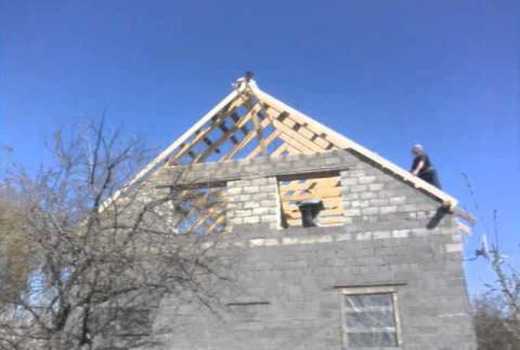

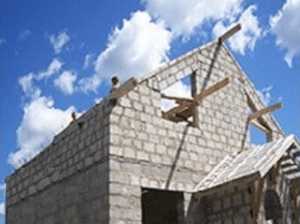

Фронтон из пеноблоков


Уже на протяжении длительного времени пеноблоки успешно используются для возведения как зданий в целом, так и фронтонов.

Они стоят относительно недорого и обладают достаточной прочностью. А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом этого материала считается сравнительно небольшой вес, благодаря чему нагрузка на фундамент будет минимальной.

Принцип укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей для пеноблоков. Очень важно обеспечить ровную укладку пеноблоков. Правильность кладки можно проверить при помощи строительного уровня. Также рекомендуется армировать стену из этого материала, закрепляя арматуру через каждые четыре ряда.

Обшивка фронтона


Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:

• сайдинг;
• профлисты;
• штукатурка;
• декоративный камень или штукатурка;
• битумная черепица;
• отделочная доска;
• металлические листы и т. д.

Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.

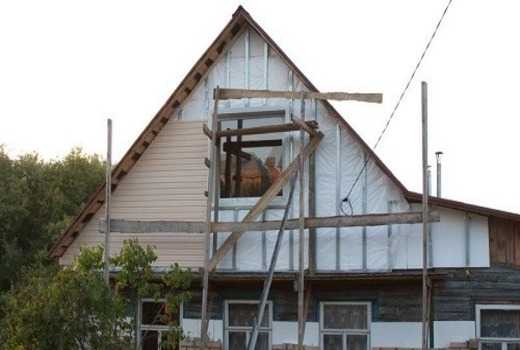

Прежде чем приступать к отделке, требуется провести некоторые дополнительные работы. Если фронтон построен из дерева, то необходимо установить систему гидроизоляции. А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку, которая играет роль своеобразного каркаса для облицовочного материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду, то стены фронтона следует утеплить изнутри. Для этой цели идеально подойдет минеральная вата, на которую укладывается специальная пароизоляционная пленка.

Подробно о том, как сделать стропильную систему двускатной крыши с фронтоном своими руками, смотрите в видео:


Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Как класть фронтон из газобетона?

20 мар 2015, вася

У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости. Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было. Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.

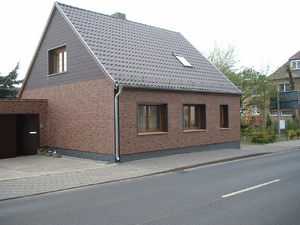

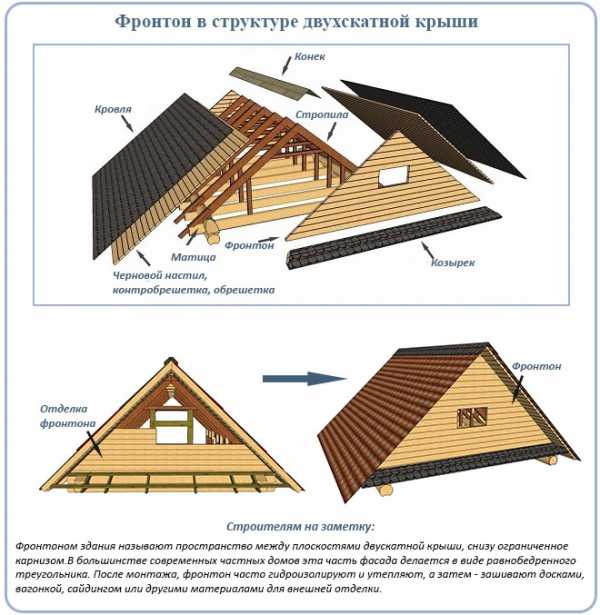

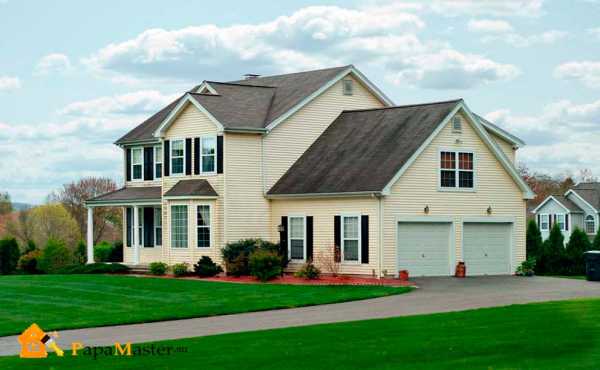

Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.

Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.

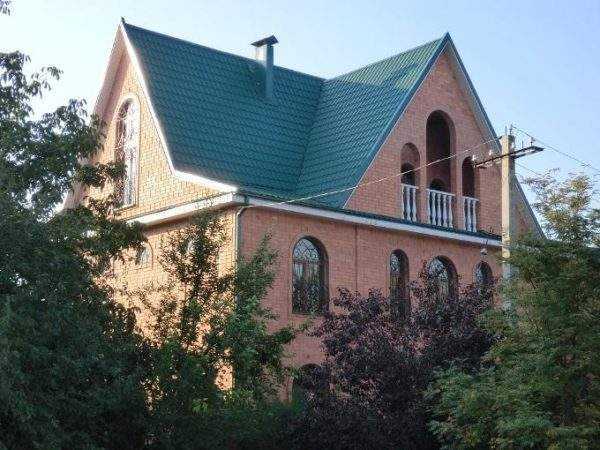

Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.

Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.

Коротко о фронтонах

Зачастую эта часть фасада здания в частных домах имеет форму равнобедренного треугольника, но иногда вершина треугольника может быть смещена в сторону одной из стен, а в некоторых мансардных конструкциях фронтон может быть и многоугольным.

Из чего делают фронтоны

Фронтон может иметь разную форму.

• В основном подобные конструкции различаются по материалу, из которого сделаны стены. Так дом, построенный из блоков, чаще всего оборудуется таким же фронтоном. Такое решение гораздо проще, как в плане технологии возведения, так и с точки зрения дизайна;

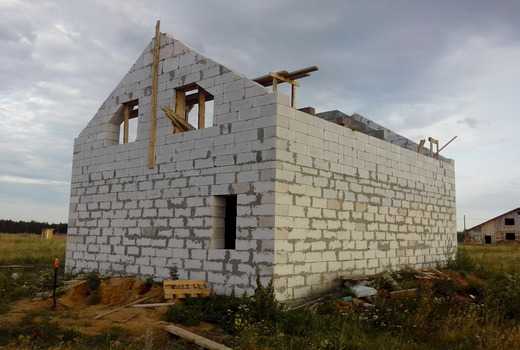

В блочных домах верхнюю часть проще выложить из таких же блоков.

• Так называемые рубленые фронтоны монтируются в домах из оцилиндрованного бревна или бруса. Обустройство фронтонной стены из оцилиндрованного бревна считается высшим показателем мастерства среди профессионалов. С брусом немного проще, но в любом случае, без подготовки за это браться не стоит;

Обустройство бревенчатого фасада считается самым сложным.

• Самым доступным в монтаже считается обустройство каркасной конструкции. Здесь абсолютно не важно из чего выстроен дом, просто в торцах стропильной системы собирается каркас, после чего он зашивается и отделывается любым понравившимся материалом, обычно это доска или сайдинг.

Каркасная конструкция может монтироваться на любое здание.

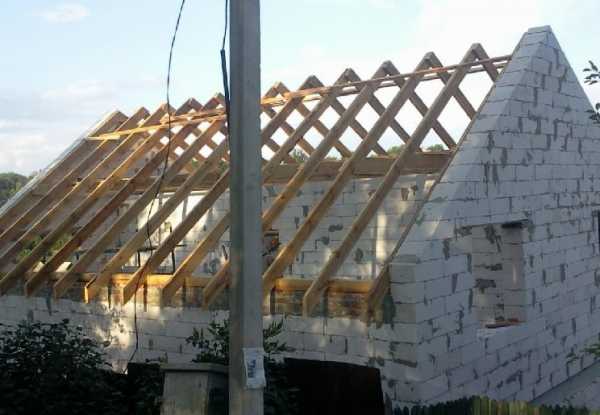

Блочный и деревянный фронтон из бруса или бревна монтируется до возведения стропильной системы, а каркасная конструкция сооружается после установки стропил.

Простой расчет конструкции

Фронтонные части в большинстве своем делаются в виде треугольников, соответственно к ним применимы все формулы, касающиеся этой фигуры. Начинается все с определения высоты крыши в коньке. Когда вы решите насколько высокой у вас будет крыша, рассчитать площадь не составит особого труда.

Высота крыши в коньке считается одним из опорных параметров.

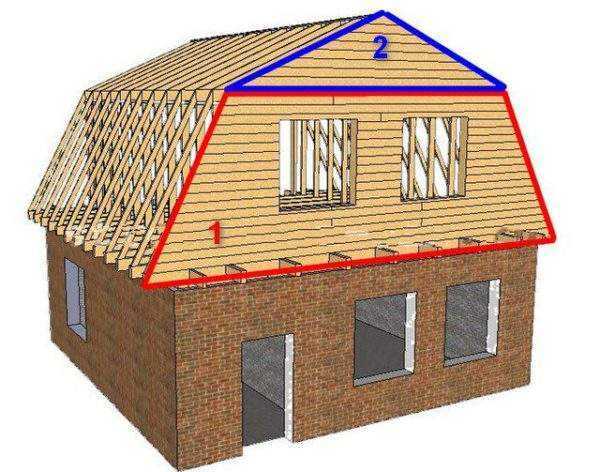

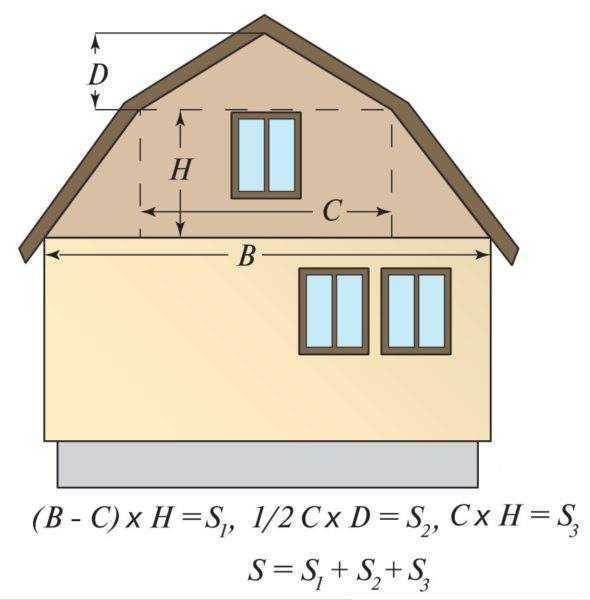

Фронтоны с ломаными крышами рассчитываются аналогично, только здесь вам придется делить фасадную плоскость на сектора и высчитывать необходимые параметры для каждого сектора отдельно.

Сложные конструкции делятся на сектора и для каждого сектора расчет производят отдельно.

При составлении проекта и выполнении расчетов есть один очень важный нюанс. В одноэтажных зданиях высота фронтона должна соотноситься к высоте стены в пропорции 1:1. Обычно высота стены с цоколем составляет порядка 3,5 м. Для обустройства жилого чердачного помещения этого достаточно.

Если вы сделаете слишком высокую кровлю, то она будет доминировать над первым этажом и визуально давить на него. Маленький чердак до 2 м, будет создавать впечатление вросшего в землю дома, что также не добавит привлекательности строению.

Оптимальное соотношение высоты этажа и фронтона 1:1.

Как самому сложить блочный фронтон

Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.

Иллюстрации	Рекомендации

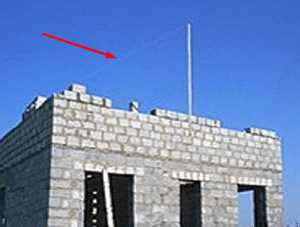

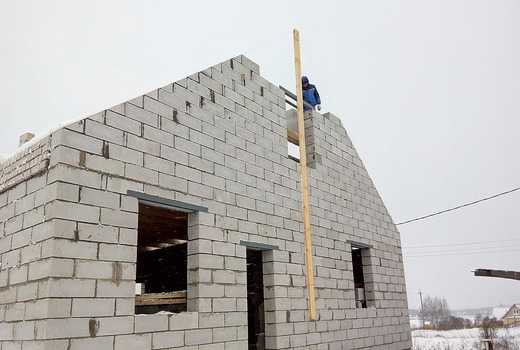

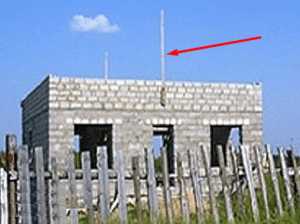

	Центральная стойка. Чтобы вывести правильно треугольник нам нужно обозначить его высоту: В качестве центральной стойки используем металлический уголок или деревянный брус сечением 50х50 мм; В области конька, обычно это центр здания просверливаем в стене несколько отверстий для крепления; Прикручиваем стойку по отвесу, строго вертикально.

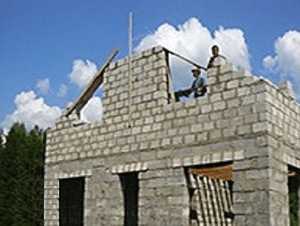

	Боковые растяжки. Теперь нам нужно обозначить боковые стороны треугольника. Для этого от вершины центральной стойки натягиваем к углам фасада 2 шнура. Если на фасаде планируется обустройство окон, то на центральной стойке желательно сразу сделать отметки, которые будут указывать на низ и верх оконных проемов.

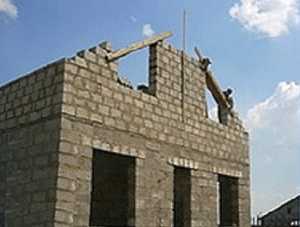

	Начинаем кладку. Дальше традиционным способом выкладываются ряды блоков и оконные проемы. Шнуры у нас обозначают боковой срез стены. Вначале он будет ступенчатым и здесь нужно определиться: Для кирпичных стен лучше чтобы шнур проходил по вершинам ступеней. Потом ступени выравниваются раствором; Газоблоки легче резать, поэтому можно либо сразу их обрезать и выводить плоскость, либо ориентироваться на нижнюю точку ступени и обрезать после кладки.
	Обустройство скосов на окнах. На нашем примере запланированы окна со скосами параллельными плоскости кровли. Для их обустройства нужно заложить в кладку деревянные доски. Толщина досок порядка 30–40 мм, а ширина равна ширине стены.
	Закладываем верхний скос. Верхние скосы над окнами выкладываются в 2 ряда. Между рядами в раствор обязательно закладывается арматурная сетка. Толщина арматуры должна быть от 12 мм. Кстати во время кладки блоков, каждый третий ряд также нужно прокладывать арматурой. Теоретически опорные доски после окончания строительства можно вытащить и заштукатурить это место раствором, но в подавляющем большинстве случаев их оставляют замурованными в стену.

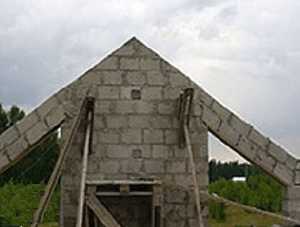

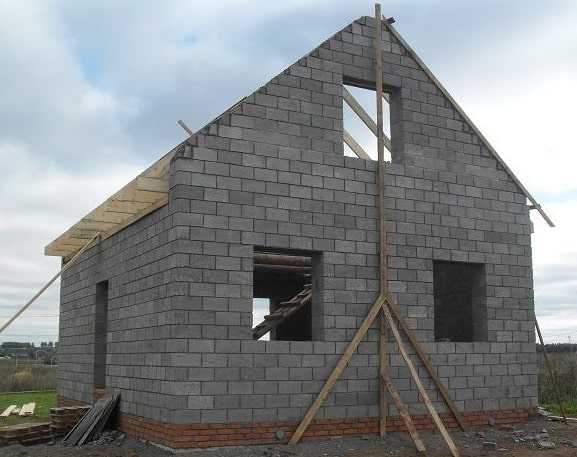

	Подпорки. Блочная стена штука прочная, но пока раствор окончательно не схватился, на высоте сильный порыв ветра ее может попросту свалить. Поэтому в процессе строительства сразу нужно монтировать жесткие съемные подпорки.
	Верхний кант. Поверх скосов мы будем класть еще один ряд блоков, в данном случае они напилены из стандартных блоков. Теоретически без этого можно обойтись, но так удобней делать пазы для промежуточных горизонтальных перекладин стропильной системы.

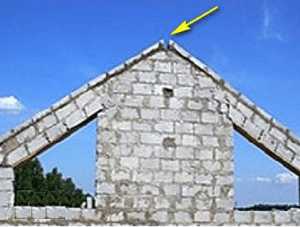

	Заготовка под конек. Очень важно сделать хороший паз под коньковый прогон. Ширина и глубина паза должны быть чуть больше самого прогона, ведь по правилам коньковый брус нужно обернуть рубероидом или какой-либо иной гидроизоляцией.
	Параллельный фронтон. Параллельная плоскость выкладывается точно также. Только там кроме косых растяжек еще нужно натянуть горизонтальный шнур, обозначающий коньковый прогон. Иначе вы можете ошибиться, и конек выйдет с уклоном.
	Альтернативный способ. Некоторые мастера сразу предпочитают обустроить скелет стропильной системы, состоящий из 2 крайних стропильных ферм и конькового прогона между ними, а по нему уже выкладывать фронтон. Данный способ хорошо работает, если торцовая часть тонкая и выкладывается только из облицовочного кирпича. Правда, потом ее нужно еще утеплять.

Облицовка и утепление фронтона

Наружная отделка в блочных домах может выполняться в 3 вариантах:

1. На мой взгляд, самым простым и менее затратным является шпаклевка по утеплителю. Смысл в том, что на поверхность стены клеятся и дополнительно фиксируются дюбелями-зонтиками листы пенопласта или ЭППС. Дальше на эти листы крепиться стекловолоконная сетка и наносится тонкий слой декоративной шпаклевки;

Утепление пенопластом с отделкой самый простой вариант.

2. Чуть более сложной будет обшивка сайдингом. Если коротко, то устройство системы выглядит так: сначала монтируется обрешетка под утеплитель, после фиксации утеплителя ставится обрешетка под сайдинг и крепится сам сайдинг. Выглядит прилично, но и стоит в 2 раза дороже предыдущего варианта;

Технология отделки сайдингом.

3. Но самым долгим, сложным и дорогим будет обустройство фасада облицовочным кирпичом. Под кирпич желательно заложить слой пенопласта. Если с кладкой газоблоков домашний мастер еще справится, то браться за облицовочный кирпич без опыта я вам не советую, дороже выйдет.

Отделка облицовочным кирпичом требует высокого профессионализма.

Вывод

Чтобы уложить блочный фронтон без опыта у меня ушла неделя, на параллельную плоскость я потратил уже 4 дня, а все вместе с отделкой торцов забрало около месяца. Так что не сомневайтесь, вышеописанная технология работает. На видео в этой статье есть наглядная инструкция. Если остались вопросы, пишите в комментарии, постараюсь помочь.

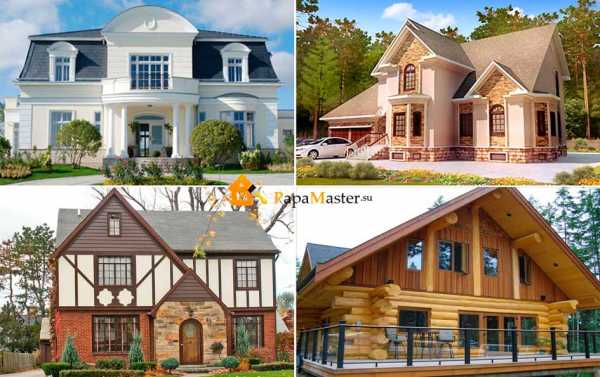

Оригинальный фронтон может стать подлинным украшением дома.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

beton-stroyka.ru

Способы завязывания фронтона двухскатной крыши: расчет, пример монтажа

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

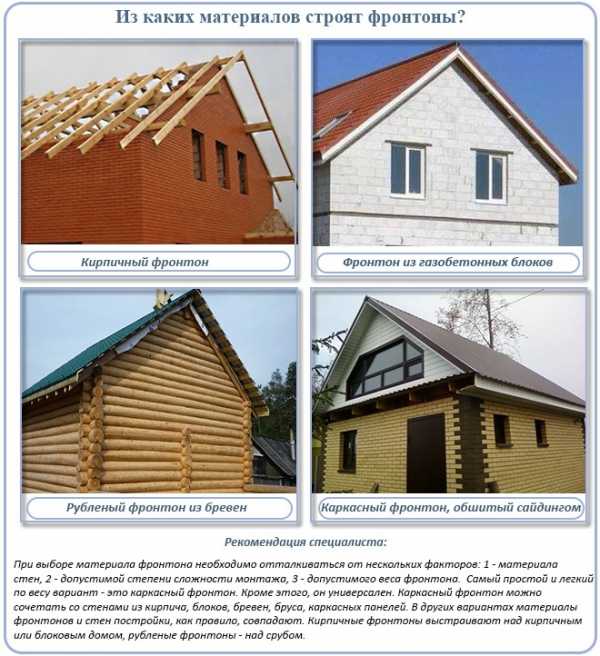

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой  (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с  торца.

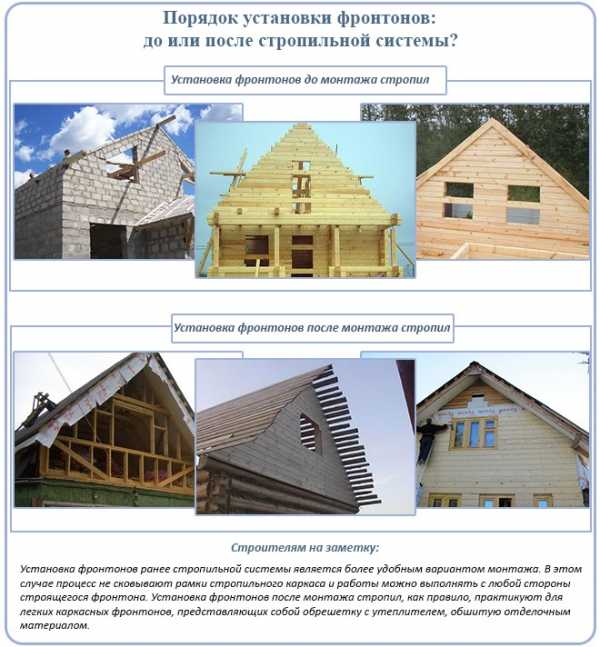

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича,  блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

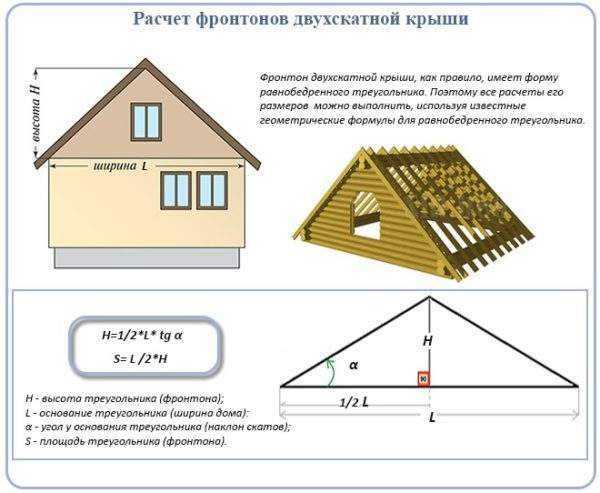

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

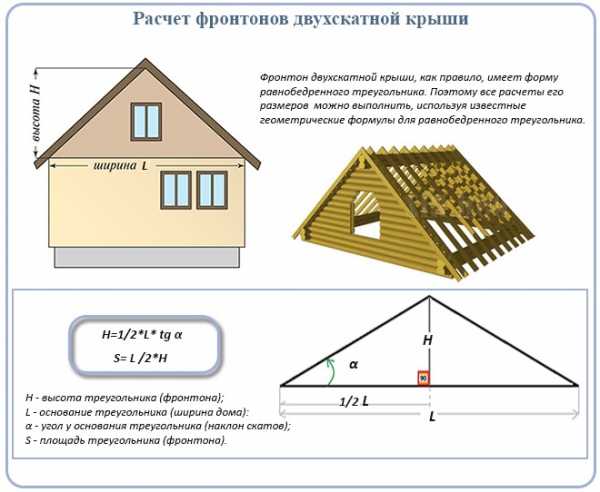

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м².

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

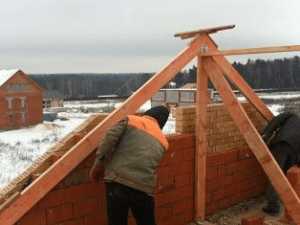

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

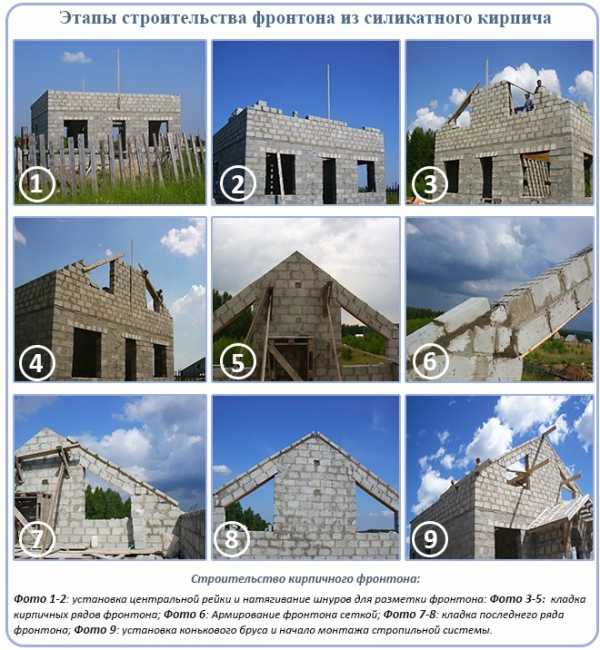

Основные этапы монтажа:

1. Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.

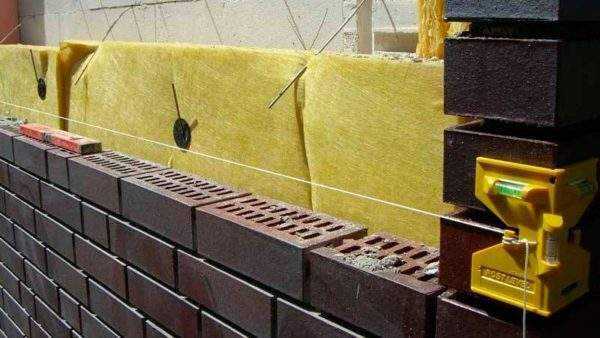

2. Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.

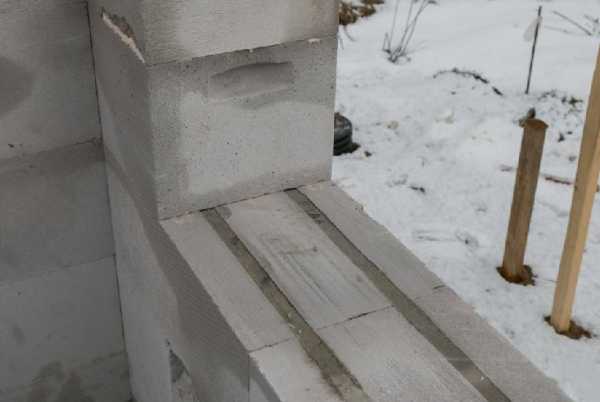

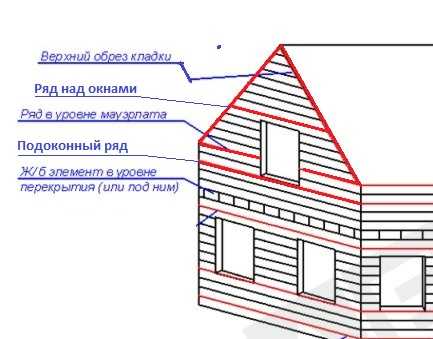

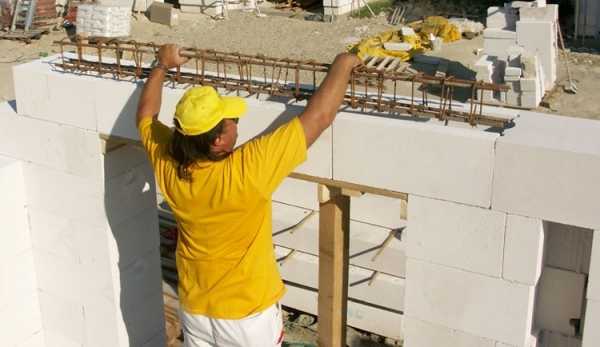

3. Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
4. Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
5. Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

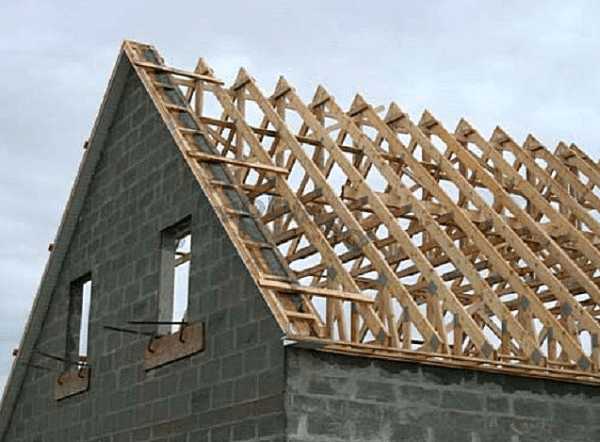

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

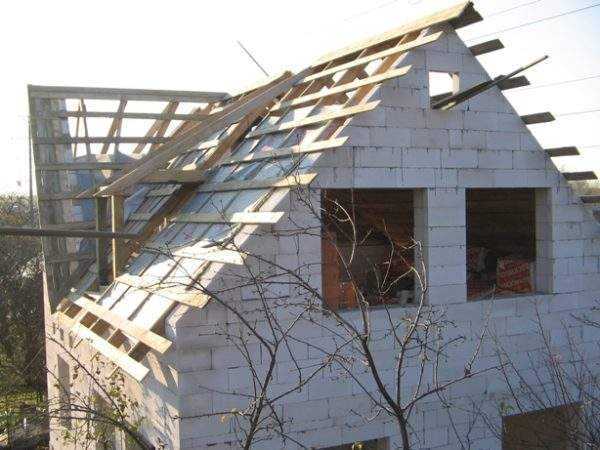

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

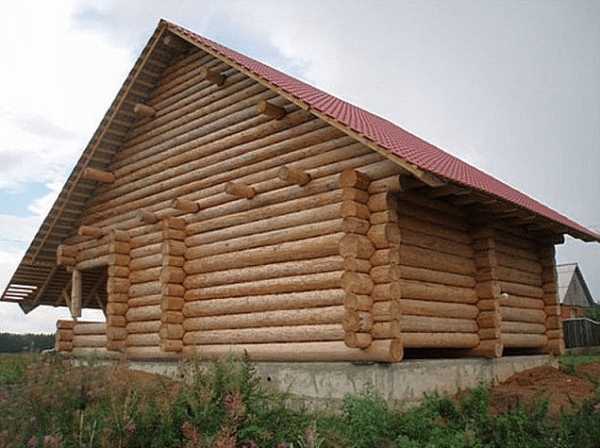

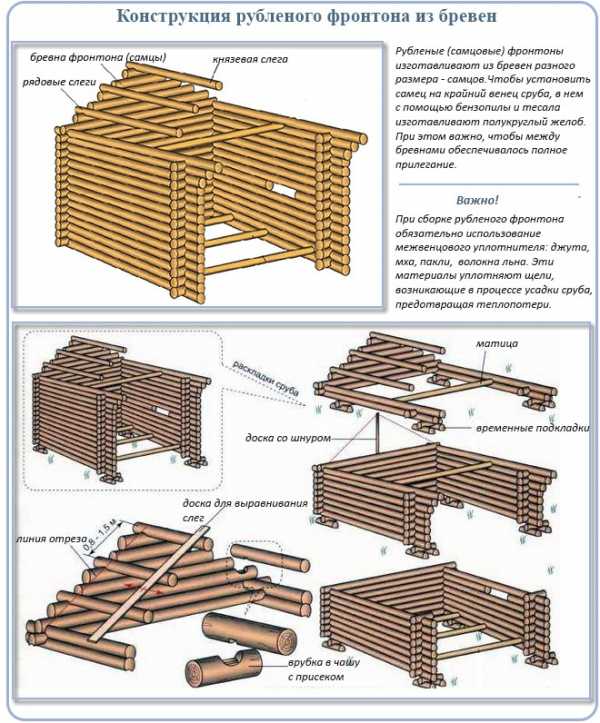

Вариант #1 – рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами – бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые – идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

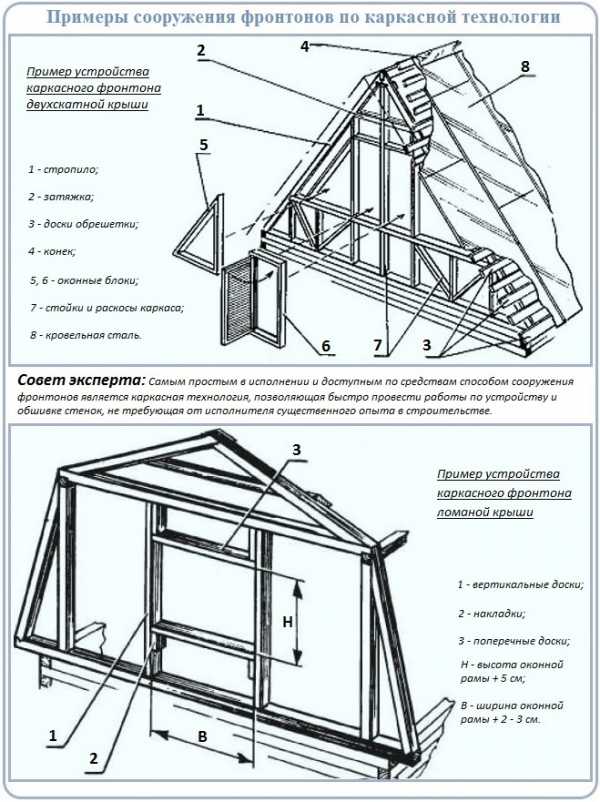

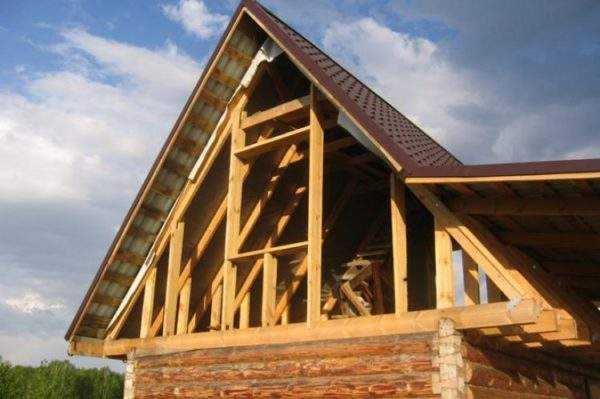

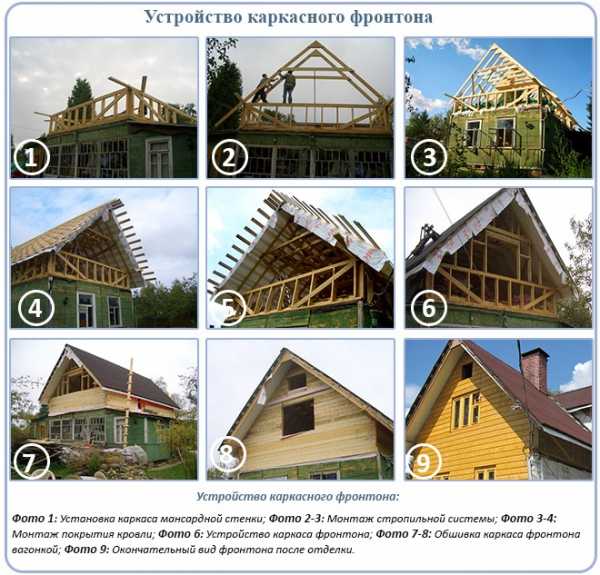

Вариант #2 – каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

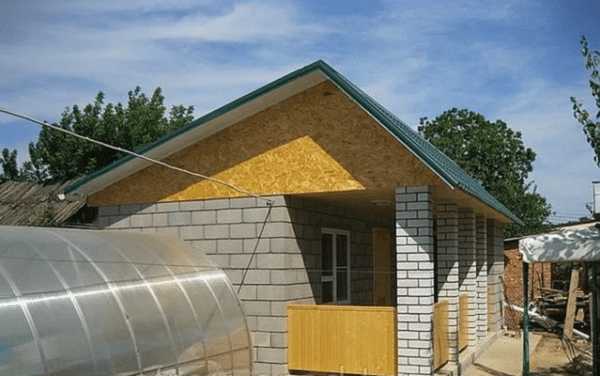

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

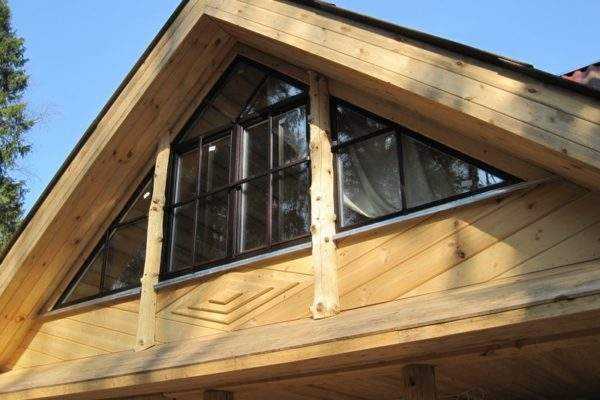

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

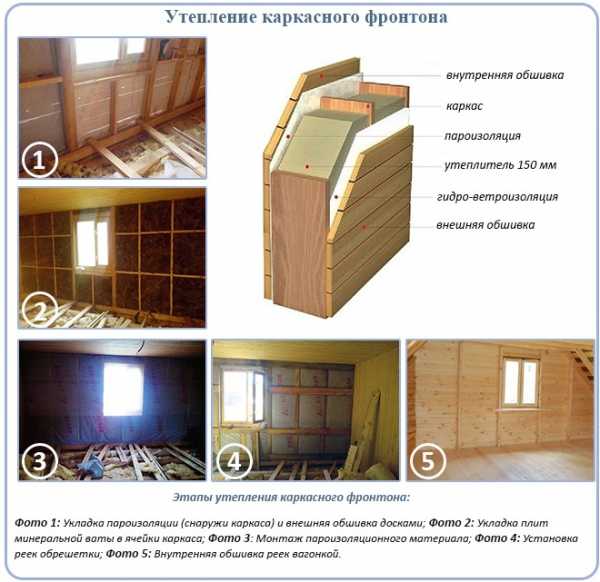

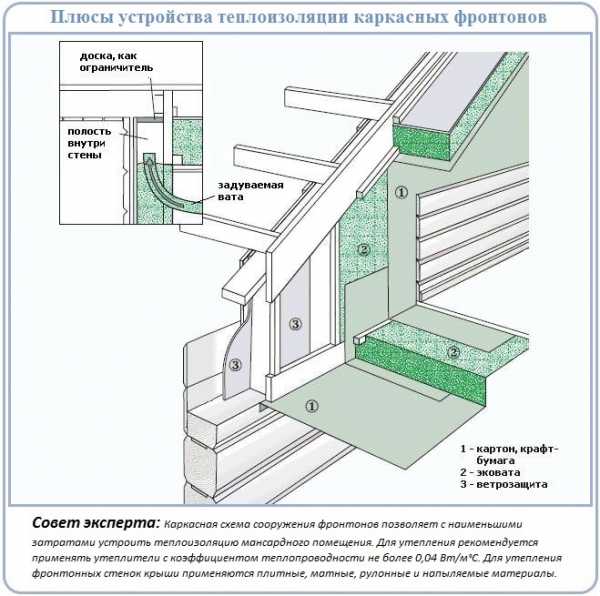

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

• по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;

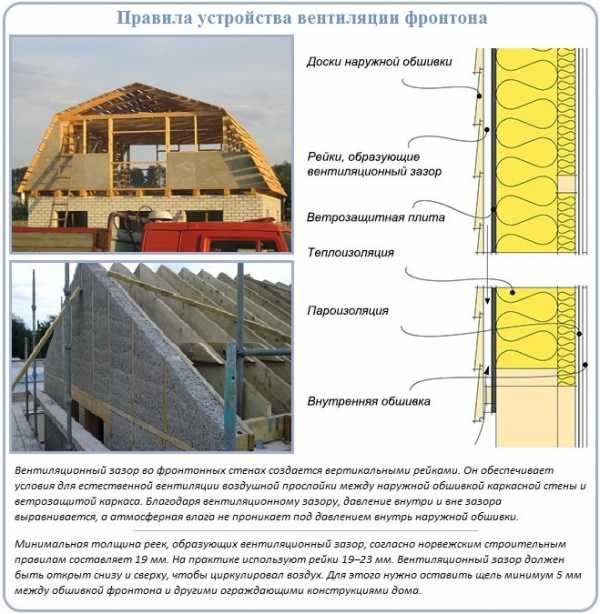

• сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
• между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
• поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
• поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

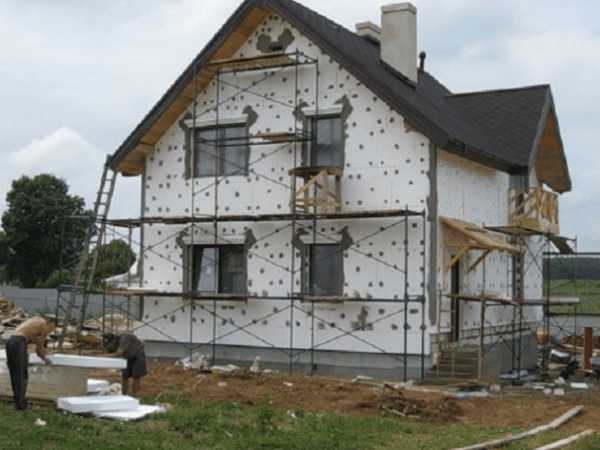

При «мокром» способе утепления:

• в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
• начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
• на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
• выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

• к кирпичу фронтона набивают каркас из деревянных или металлических реек;
• теплоизоляционные плиты плотно вставляют в ячейки каркаса;
• на рейки каркаса закрепляют мембрану ветрозащиты;
• обшивают каркас обрешеткой;
• на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

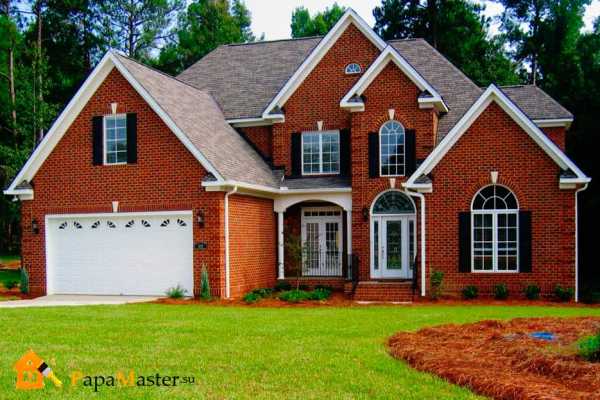

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

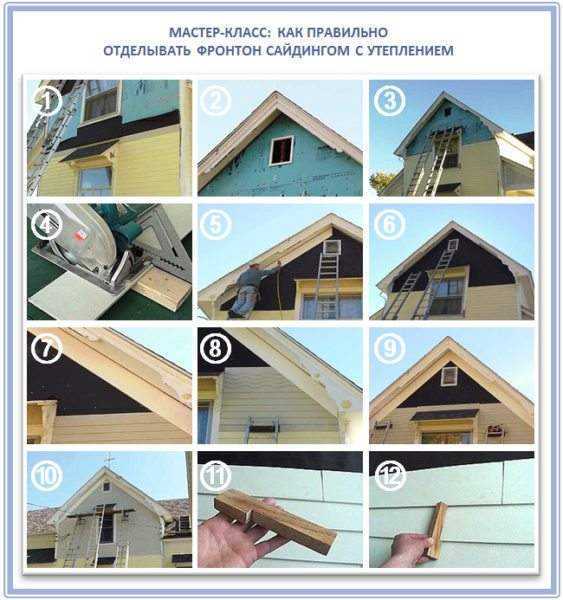

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

krovgid.com

как сделать, правильно установить и закрепить

Устройство фронтонов – немаловажная часть работ по возведению крыши, определяющая в результате эстетические и эксплуатационные параметры конструкции. Не стоит полагаться на ошибочное мнение самоучек-строителей, утверждающих, что ограниченные скатами торцевые стенки достаточно просто зашить доской или облицевать сайдингом.

Чтобы грамотно устроить фронтоны своими руками, нужно учесть ряд технических нюансов и в подробностях ознакомиться с технологическими правилами их сооружения, крепления, отделки.

Фронтонами называются вертикальные стенки скатной крыши, ограниченные сверху ее наклонными плоскостями, снизу горизонтальным потолочным перекрытием. В сооружении фронтонов используются все виды стройматериалов, применяемых для возведения стандартных стен: кирпич, пенобетонные блоки, аналогичные плоские панели с замковым монтажным соединением, бревно с брусом.

Если фронтоны сложены в виде продолжения стен из камня или древесины, то конструктивно они переходят в разряд щипцов, а опирающиеся на них крыши получают название щипцовых.

Однако самым распространенным вариантом по праву считаются каркасные фронтонные конструкции. Это треугольные или пятиугольные торцовые стенки с каркасом из бруса или спаренной доски, зашитые натуральным или искусственным облицовочным материалом.

В перечне преимуществ сооружения фронтонов по каркасной технологии числятся:

• Минимальный вес. Каркасные фронтоны весят значительно меньше их аналогов, выполненных из камня и пиломатериалов. Легковесность позволяет сэкономить на сооружении основания дома, выбирая недорогой свайный тип фундамента.
• Простота устройства. С сооружением каркаса и заделкой торцов крыши без особых проблем справится не имеющий опыта исполнитель. Для распиловки, установки и крепления деталей не потребуются углубленные знания и навыки.
• Экономический эффект. Использование каркасного метода в строительстве фронтонных стен обеспечит ощутимое снижение расходов. К тому же для доставки стройматериалов на площадку строительства не потребуется аренда спецтехники.

Каркасная технология идеально подходит для сооружения фронтонов как утепленных мансардных крыш, так и холодных конструкций, возводимых над сезонными дачными домиками и бытовками. Это самый простой способ добиться необходимых параметров теплотехники и защитить конструкцию от дождей и ветров.

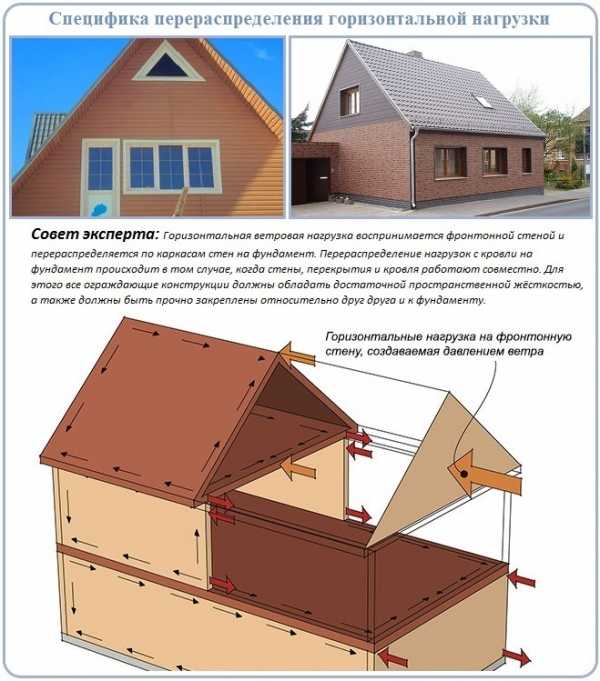

Правда легкость торцовых стенок двухскатных конструкций не всегда идет на пользу сооружению в целом. Минусы легковесности особенно проявляются в регионах с повышенной ветровой активностью: в степных, горных и приморских областях.

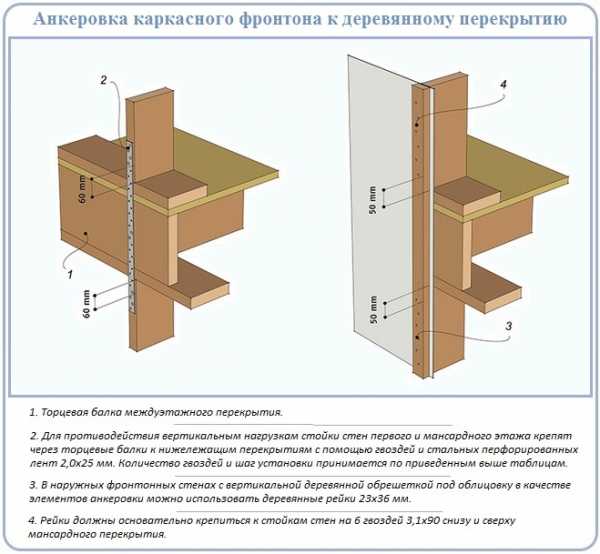

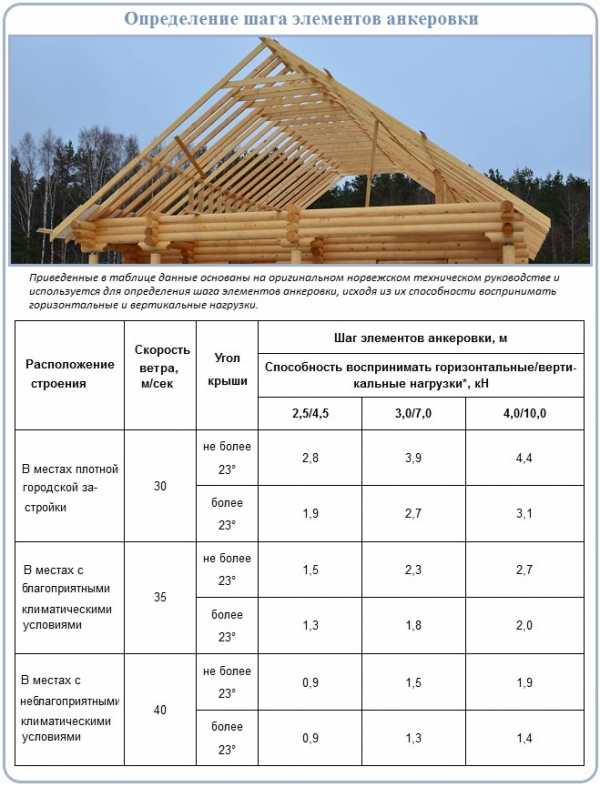

На стенки, не обладающие достаточной массой для сопротивления порывистому ветру, действует внушительная горизонтальная сила. С наветренной стороны она стремится опрокинуть вставшую на пути вертикальную преграду. С подветренной, т.е. с противоположной стороны в период воздействия ветра формируется отсос из-за значительного разрежения, благодаря которому этой части крыши сообщается возможность взлететь.

Крыши с низкими фронтонными стенками, но широкими карнизными свесами в районах с подобным климатом тоже ведут себя не лучшим образом. Поэтому там не принято увлекаться шириной фронтонных и карнизных выносов крыши. За пределы периметра дома выступает обычно не более 30 см ската по периметру крыши.

Кроме горизонтально направленной силы на фронтонные стенки действует вертикальная нагрузка, состоящая из суммы нагрузок постоянной и временной категории. К числу постоянных нагрузок относится вес стропильной фермы, опирающейся непосредственно на фронтон, масса утеплителя, обрешетки и непосредственно кровельного покрытия. Их определяют во время проведения расчетов для подбора сечения стропилин.

Временные нагрузки представлены снежными залежами и воздействием ветров. Находят их по картам – графическим приложениям к СП 20.13330.2011 и используют в расчетах согласно рекомендациям указанного справочника.

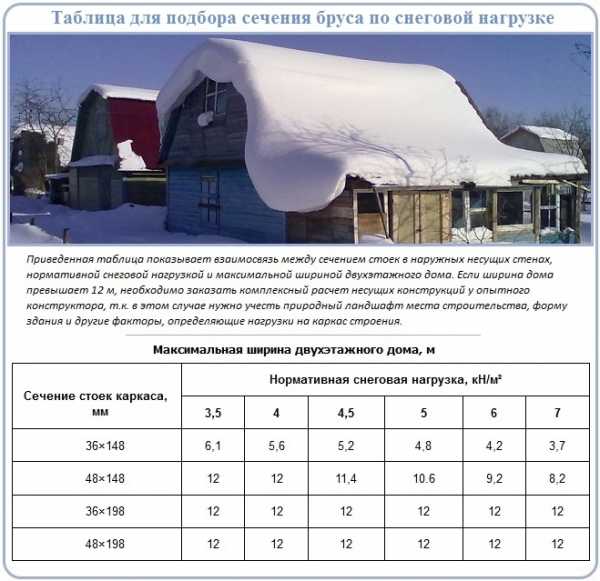

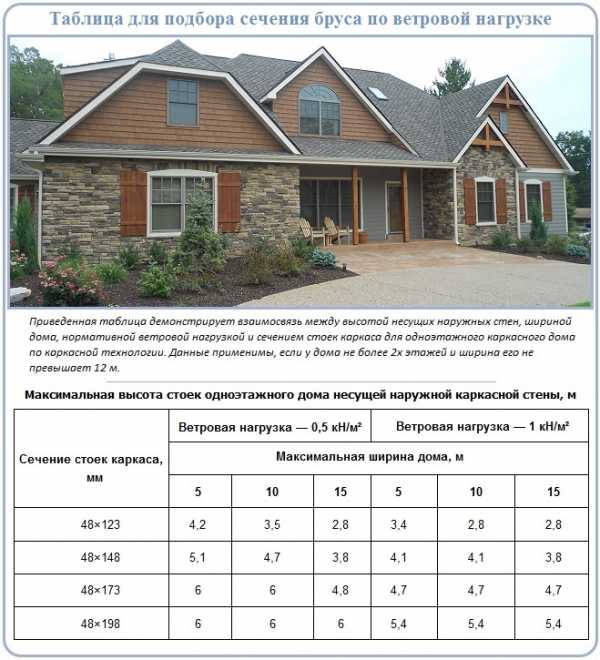

Пользоваться точными расчетами в вычислении сечения стоек для каркаса фронтонных стенок необязательно. Есть упрощенные формулы, ориентированные на выпускаемые в стране пиломатериалы, и программные продукты, позволяющие в считанные минуты подобрать материал для сооружения фронтона и рассчитать расход. Только без знания принципов вычислений сложно не запутаться в их алгоритме, который мы сейчас досконально разберем.

Расчет сечения опор каркаса

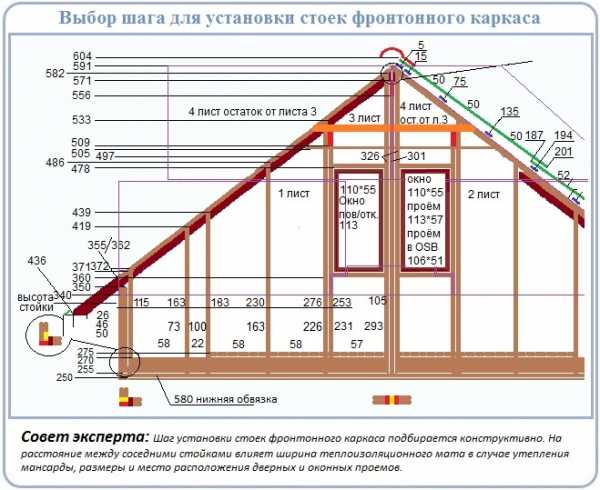

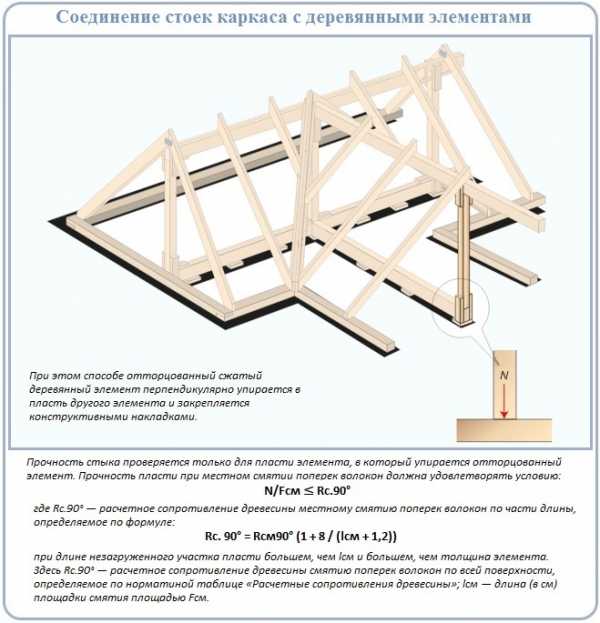

Принцип каркасного строительства заключается в установке вертикальных опор, определяющих конфигурацию стенки с последующим креплением к этим же стойкам облицовочного материала. Мастерам, желающим собственноручно установить и зашить фронтоны, достаточно придерживаться общепринятых правил сооружения каркасных стен.

Предположим, что размеры стоек мы вычисляем для фронтонов частного жилого дома шириной до 9 м в два этажа или в один с мансардой. Максимальная высота потолков не должна превышать 2,4 м. Для мансардного этажа высотой потолка считается расстояние от чернового пола до потолочной балки, которой может служить ригель стропильной фермы.

В большинстве случаев в малоэтажном строительстве нет смысла выполнять сверхсложные вычисления. Лучше воспользоваться уже существующим опытом строителей, выполнявшим проектирование и сооружение каркасных домов в течение многочисленных лет. Например, есть таблица от норвежских инженеров с рекомендованными размерами бруса для устройства каркасных стен.

Если ширина постройки больше 10 м, а высота центральной стойки каркасного фронтона больше 3 м, то норвежские строители не имеют права самостоятельно определять сечение стройматериалов для каркасных сооружений. Эту работу обязан провести инженер-проектировщик с учетом этажности здания и местных условий.

У нас к процедуре проектирования и производства расчетов нет столь же строгих требований. Сечение опоры для высокого и широкого фронтона можно вычислить самостоятельно. Рассчитывают их как сжатые конструктивные элементы, т.е. проверяют только на сопротивляемость сжатию.

Минимальным размером стойки считается 100×100 мм. Если опора подобного размера не удовлетворяет техническим требованиям, увеличивают одну из граней бруска и снова проверяют на сопротивляемость изгибу. При необходимости процесс вычислений проводят снова, пока не получат сечение пиломатериала, свободно выдерживающего нагрузку. Не забывайте, что вместо бруска может использоваться спаренная доска.

Шаг установки стоек

Следует помнить, что с увеличением числа опор каркаса появляется возможность уменьшить сечение пиломатериала, используемого для их сооружения. Это не означает, что вместо каркаса можно построить «частокол» из тонкого бруска, т.к. в преобладающем числе ситуаций каркас фронтона обязан сопротивляться вертикальной сжимающей силе, удерживать дверной и оконный короба.

На выбор расстояния между стойками влияет:

• Ширина теплоизоляционного мата. Утеплитель должен жестко закрепиться в ячейке между стропилинами.
• Ширина листа обшивки. К примеру, ОСП или фанерная или гипсокартонная панель должны опираться как минимум на три вертикальных бруска. Значит, шаг установки будет равен половине ширины панели за минусом 5 – 7 см для фиксации края плиты.
• Ширина оконной или дверной коробки. Желательно, чтобы для обустройства проемов не потребовалось разрезать опоры каркаса, потому что снизиться сопротивляемость конструкции сжимающей и горизонтальной нагрузке.

При сооружении фронтона каркасного дома опоры торцевых стенок мансарды устанавливаются непосредственно над стойками каркасных стен первого этажа.

В принципе, разрезание опор для установки коробов после сооружения каркаса практикуется в среде народных умельцев. Однако подобные методы требуют укрепления конструкции дополнительными стойками со стороны устанавливаемого короба и горизонтальными перемычками, водружаемыми над проемом.

Изоляция от пара и ветров с дождями

Барьер от ветра извне конструкции и от воздействия бытовых испарений изнутри сооружается в случае, если запланирована эксплуатация чердачного пространства. Подобные фронтонные каркасы утепляют в соответствии с правилами теплоизоляции каркасных стен.

Толщину теплоизоляции принимают в соответствии с указаниями сборника нормативов по строительной климатологии. В качестве утеплителя применяются маты из минваты, ширина которых на 1 – 2 см превышает расстояние между соседними стропилинами. Теплоизоляция устанавливается враспор в ячейку, ограниченную стропилами, в ней расправляется, после чего плотно заполняет собою все пространство.

Если расчетная толщина слоя теплоизоляции для мансардного фронтона больше, чем смежный размер опоры, то недостающее расстояние наращивается обрешеткой. Кроме компенсации недостающей толщины пиломатериалов решетины предназначены для выполнения еще одной важной функции – они формируют вентиляционный зазор между слоем утепления и расположенной с наружной стороны ветрозащитой.

Применяется две схемы организации вентиляции утепленных фронтонов:

• Двухуровневая. Этот вид предполагает формирование двух вентиляционных каналов по 2 – 3 см шириной. Первый из них устраивают между теплоизоляцией и ветрозащитой, если она выполнена армированной полиэтиленовой пленкой. Второй канал создается между ветрозащитой и внешней облицовкой фронтона.
• Одноуровневая. Предполагается устройство только одного вентиляционного канала между отделкой фасада и ветрозащитой. Схема применима, если в качестве барьера от ветра используется диффузионная мембрана, которой можно контактировать с теплоизоляцией без устройства вентиляции между ними.

Решетины крепят к стойкам каркаса фронтона вдоль их направления, если требуется нарастить толщину бруска для укладки утеплителя в один слой. Тем же методом устанавливают для формирования вертикальных вентиляционных продухов. Если теплоизоляция сооружается в два слоя, то решетины и наружный слой утеплителя устанавливаются в крест стойкам.

С внутренней стороны мансардных фронтонов аналогичным образом крепится пароизоляционная прослойка. Между ней и внутренней обшивкой мансарды также необходим вентиляционный зазор.

Фронтоны холодных крыш изолируют по другой схеме. Т.к. в пределах не утепленных чердаков не планируется проживание, то необходимость устройства пароизоляции автоматически отпадает, но устанавливается ветрозащита. Вентиляция холодных чердаков сооружается по одноуровневой схеме, независимо от вида применяемого изоляционного материала.

Крепление опор каркаса

Метод фиксации опор каркаса зависит от разновидности основания, к которому производится крепление. Ставят их на перекрытия, выполненные из железобетонных плит или балок из бруса, бревна, сшитой доски, прессованной древесины. Во всех случаях стойки напрямую контактируют только с деревянными деталями. При установке на ж/б основание, кирпичные или бетонные стены крепление опор производится к брусьям мауэрлата.

При фиксации к горизонтально уложенным конструктивным элементам используется схема Т-образного лобового крепления. Безупречно отторцованная стойка устанавливается перпендикулярно мауэрлату или потолочной балке, положение ее усиливается боковыми дощатыми накладками. Вместо накладок могут использоваться металлические зубчатые уголки и пластины.

Монтаж опор фронтонной стенки на бревно несколько сложнее. Для его реализации необходимо сначала выбрать в торцевых бревнах верхнего венца гнезда для установки стоек. Разметка гнезд и последующая установка элементов каркаса производится по контрольной шнурке. Затем на заготовках опор выбирается нижние зубья, комплементарные по размерам и форме устроенным гнездам.

После формирования элементов замкового соединения на бревне и заготовках стоек определяется линия верхнего запила. Поиск ее проводится в ходе примерки каждой заготовки к месту установки. Линию запила очерчивают, поместив зуб в предназначенное ему гнездо. По разметке запиливают, возвращают на место и фиксируют вверху одной деревянной накладкой к стропилам со стороны чердака.

Анкеровка фронтонной стенки

Малоэтажные постройки не слишком устойчивы к ветровым нагрузкам, особенно если полностью или частично выполнены по каркасной технологии. Легкие конструкции порывистый ветер может запросто не только опрокинуть, но и унести. В отношении двускатных крыш с каркасными фронтонами правила аэродинамики действуют по аналогии с крыльями самолета.

Нередко в новостях о прошедших где-либо ураганах указывается число сорванных крыш. Для того чтобы подобные ситуации не случались, стропильную конструкцию крепят к стенам постройки проволочными скрутками к забитым в них металлическим ребристым штырям – ершам.

Опоры фронтонного каркаса также нуждаются в усилении крепления и формировании связей с фундаментом через стены. Т.е. стойки фронтона необходимо соединить со стенами, закрепленными в свою очередь к основанию дома, потому что легкому каркасному сооружению требуется не только пространственная жесткость, но и надежная фиксация к устойчивым конструкциям.

Для обеспечения пространственной жесткости рекомендовано принимать следующие меры:

• Фронтон с наветренной стороны желательно обшивать жесткими плитами.
• В регионах, требующих усиления конструктивной жесткости, черновой пол по балкам для мансарды лучше соорудить из шпунтованной доски, а не из листового материала.
• Если фронтон устраивается для неутепленной крыши, то для повышения жесткости фронтонного каркаса следует установить распорки.

Чтобы нагрузка смогла перераспределиться на стены и фундамент, нужно все конструктивные элементы прочно связать между собой. Связи устраиваются путем анкеровки, потребность в которой остро возрастает в период строительства, когда стены и крыша дома уже сооружены, а дверные и оконные проемы еще не обустроены. Нужна она для противостояния как горизонтальным, так и вертикальным воздействиям.

Размер анкерных болтов и расстояние между крепежными точками определяют, исходя их уклона конструкции, величины перекрытого пролета и ширины свесов. Чтобы не связываться с зубодробительными расчетами, можно воспользоваться таблицами норвежских инженеров, составленными на основании многолетней практики малоэтажного каркасного строительства.

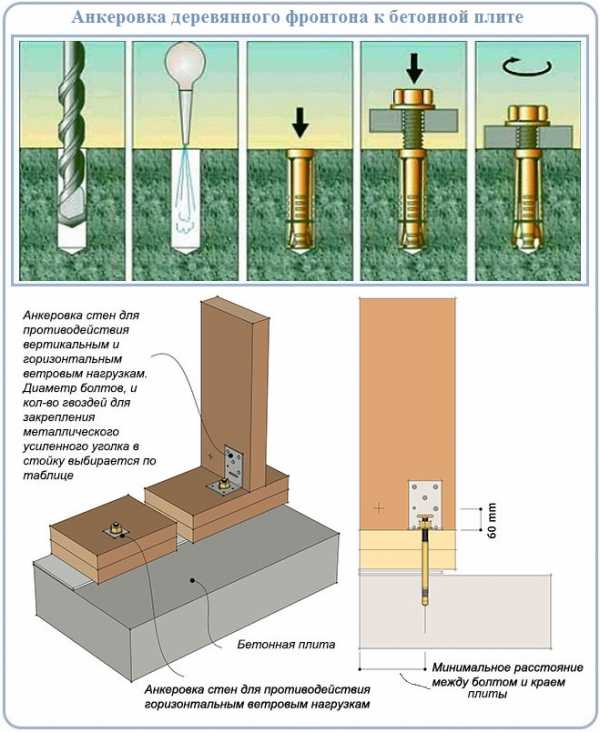

Анкеровку фронтонных стен проводят:

• К бетонным перекрытиям. Анкерными болтами для устойчивости к горизонтальным нагрузкам. Анкерными болтами в паре с металлическими уголками для сопротивления вертикально направленными силам.
• К деревянным перекрытиям. Металлической перфорированной лентой и рейками, прибитыми к стойке и верхнему перекрытию для сопротивления вертикально действующей силе – ветрам.

Усиление крепления фронтонов к деревянным перекрытиям против горизонтальной нагрузки проводится во время установки опор, считается, что установленного в период сборки каркаса крепежа вполне достаточно.

Перед устройством фронтонных свесов, если они имеются в проекте, и выполнением обшивки обустраиваются дверные и оконные проемы, сооружаются короба, в которые будут монтироваться рамы с открывающимися створками. Если на нежилом чердаке планируется установить только слуховые окошки, то вырезать отверстия для их установки можно после устройства дощатой обшивки.

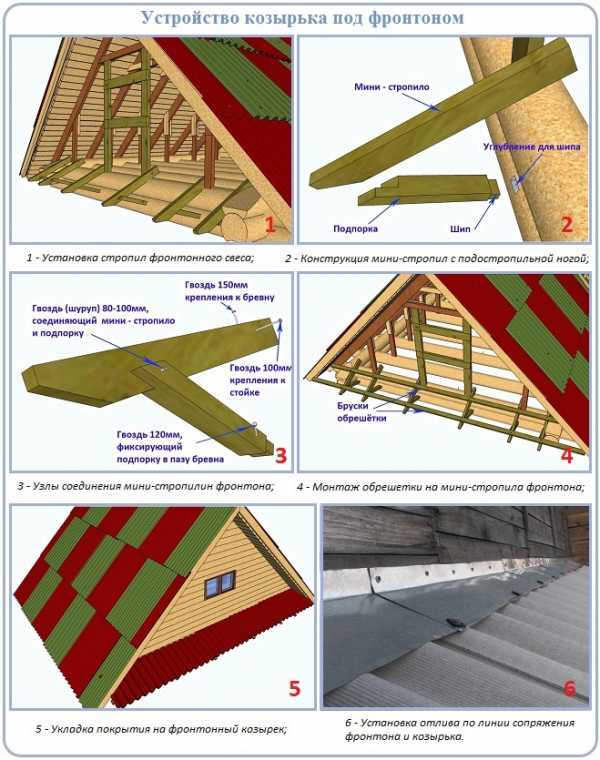

Сооружение фронтонного свеса

Если запланировано устройство фронтонного свеса для защиты стены от пагубного воздействия косых дождей, сооружают его из укороченных стропилин. Естественно, никакого утеплителя и особых расчетов проводить для этого не нужно. Только желательно, чтобы ширина фронтонного выноса была примерно равной ширине карниза.

К вертикальным опорам и верхнему венцу, обвязке или мауэрлату прибивают крайние стропилины, между которыми натягивается шнурка. Эти мини-стропила сначала только наживляют, после определения их оптимального положения фиксируют окончательно. Для обеспечения жесткости каждый элемент своеобразного навеса снабжают подстропильной ногой соответствующего размера.

Рядовые мини-стропила устанавливают по показаниям шнурки, крепят аналогичным образом. Необязательно монтировать их возле каждой стойки каркаса. Расстояние может составлять примерно 1 м, потому что серьезной снеговой нагрузки на фронтонных свесах не бывает.

После устройства стропильной системы под фронтонный свес по укороченным ногам устанавливается обрешетка с шагом, соответствующим выбранному для укладки материалу. Затем можно смело приступать к отделочно-облицовочным работам: сделать обшивку фронтона как представлено одним из описанных на нашем сайте методов, уложить кровельный материал на свес и поставить жестяную планку отлива по линии сопряжения фронтонной стенки и свеса.

Ролик с примером сборки каркасного фронтона:

Обшивка фронтонной стенки профнастилом:

Как облицевать торцы скатной крыши сайдингом:

Как оказалось, устройство фронтонных стенок не совсем уж простое дело. Для грамотного сооружения их требуется соблюдение технологических правил, с которыми мы ознакомили вас в статье. Если придерживаться строительных предписаний, результат вложенных средств и усилий будет безупречно смотреться и долго служить.

krovgid.com

Виды фронтонов. Фронтон крыши своими руками. Материалы и инструменты

Фронтон – передняя часть стены здания, являющаяся верхним завершением его лицевого фасада, по бокам ограничена 2-мя скатами кровли. Ограничением у основания является карниз. Главные функции фронтона: 1) конструктивная (служит опорой для балок перекрытия, придает необходимую жесткость и устойчивость), 2) защитная (предохраняет здание от ветра, прямых солнечных лучей, осадков и других воздействий окружающей среды), 3) декоративная. При возведении отапливаемой мансарды данный конструктивный элемент будет выполнять также дополнительную функцию — удержание тепла в помещении (при его грамотном утеплении).

Современные методы отделки фронтона

В статье представлены фото фронтонов для дома с различной отделкой, на которые можно ориентироваться для создания собственного сооружения.

Наиболее эффективные способы:

виды фронтонов

кирпичный

Выбор конкретного способа зависит от материала, используемого при строительстве стен дома, конструкции кровли и самого фронтона, а также от предпочтений и финансовых возможностей хозяина. К наиболее дорогим вариантам можно отнести лепнину и резьбу по дереву. Наименее затратными будут сайдинговые панели, плоские алюминиевые панели и черепица.

Приведем пример отделки фронтона сайдингом с последовательной инструкцией:

Утепление. Облицовка осуществляется по окончанию всех кровельных работ. Последовательность действий будет зависеть от назначения чердачного или мансардного помещения. Если предполагается постоянное проживание людей, потребуется предварительно произвести работы по утеплению фронтона, осуществление полноценной гидроизоляции и пароизоляции стен. Для сайдинговой обшивки утепление производится в таком порядке: гидроизоляция, затем слой утеплителя, пароизоляционная пленка и на завершающем этапе – обшивка панелями.

отделка фронтона сайдингом

варианты

Непосредственно монтаж сайдинга осуществляется в несколько этапов:

• Очистка и подготовка поверхности. Если утепление не предусмотрено, то начать следует с очистки и выравнивания поверхности, т.е. удалите все выступающие элементы и грязь простым механическим способом. Все щели и отверстия заделайте специальной монтажной пеной, что обеспечит необходимую ровность
• Обрешетка. Устанавливается вертикально. Она может быть сделана из деревянных брусков на расстоянии 40 см друг от друга. Часто в качестве обрешетки используют металлический профиль, однако такой вариант будет более дорогим по стоимости. Если все-таки предпочесть деревянную , то предварительно бруски необходимо обработать антисептиком.
• Монтаж сайдинговых панелей на обрешетку. Установите стартовую п

kupildoma.ru

Как сделать фронтон из газобетона

Фронтон двухскатной крыши представляет из себя равнобедренный треугольник, который повторяет геометрию стропил крыши, а верх фронтона совпадает с коньком. Кладка самих блоков фронтона мало чем отличается от кладки рядов, но есть нюансы по армированию и выставлению центра фронтона.

По проекту дома определяем высоту самого фронтона. Находим центр стены и отмечаем его. Далее, при помощи отвеса, фиксируем по центральной метке деревянный брусок 50х50.

Длина бруска должна совпадать с высотой фронтона. Предварительно на вершине бруска можно закрепить саморез. К саморезу буду привязаны две нитки, которые будут натянуты к углам фасада и четко покажу угол и линию для кладки крайних блоков фронтона.

Чтобы не забыть про окно на фронтоне, на направляющем бруске поставьте метку, показывающую низ и верх окна.

Ряды фронтона и оконные проемы выкладываются традиционным способом на клей. Газобетонные блоки легко режутся, поэтому можно сразу их обрезать по шнурке и выкладывать. Неровности можно счесать при помощи терки по газобетону.

Армирование фронтона

Армировать нужно следующее:

1. Подоконный ряд.
2. Ряд на уровне мауэрлата, если такой имеется.
3. Ряд над окном.
4. Верхний обрез кладки.

Подоконный ряд желательно весь проармировать, используя два прута арматуры 8 диаметра. Кладка арматуры ведется на кладочный клей, величина штроб – 30х30 мм. Верхний обрез кладки армируется аналогичным способом.

Ряд фронтона над окном

Ряд над окном представляет из себя обычную перемычку. Сперва нужно установить деревянную опалубку и подпорку, чтобы не было прогиба по центру. Далее берете U-блоки, укладываете их на подпорку. Перемычка должна опираться на блоки по 20 см с каждй стороный.

Далее монтируете каркас из 4-х прутков арматуры и устанавливаете в U-блоки. Каркас нужно приподнять на пару сантиметров и зафиксировать камешками, чтобы у арматуры был защитный слой бетона снизу. Также не забывайте про защитный слой бетона по бокам.

Бетон готовьте маркой M250-M300. Состав: 1 часть цемента (500 марка), 2 части песка, 3 части щебня (5-25), воды 75% от объема цемента. Заливаете перемычку, тщательно вибрируете, и ждете четыре дня, пока бетон схватится. Далее продолжаете кладку фронтона по шнурке.
