FT BARRIER – ROCKWOOL Russia

FT BARRIER – жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых горных пород.

Применение

Плиты из каменной ваты FT BARRIER используются для огнезащиты и теплоизоляции железобетонных плит перекрытия.

Предел огнестойкости

Обеспечивает предел огнестойкости для железобетонных плит с минимальным защитным слоем бетона до арматуры 20мм REI 150 при толщине изделия 30мм.

Материалы и инструменты для монтажа огнезащитных плит

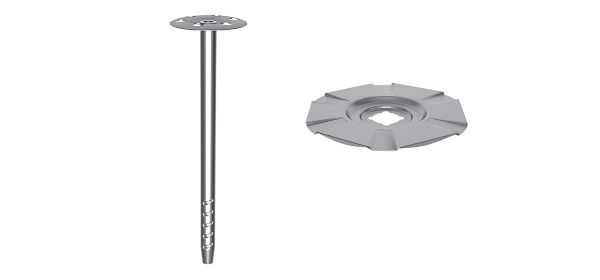

  • Анкерный элемент TERMOCLIP СТЕНА-4 в комплекте со стальным тарельчатым держателем (ПК-Термоснаб)
  • Перфоратор любой из марок: ТЕ 2, ТЕ 4, ТЕ 6, ТЕ 7 производства Hilti или
    аналогичный
  • 8-милиметровый бур марки ТЕ-СХ 8/22 или аналогичный
  • Рулетка
  • Нож для монтажа ROCKWOOL или ножовка
  • Ударный инструмент массой не более 800 г

Монтаж

Лицевая сторона материала промаркирована для удобства монтажа.

  • Приложить утеплитель к основанию и пробурить отверстия для анкерных элементов. Количество отверстий соответствует размеру плиты: 5 отверстий для плиты 1000х600 мм (количество точек крепления 8,4 шт. на 1 кв. м) или 9 отверстий для плиты 1200х1000 мм (7,5 шт. на 1 кв. м).
  • Бурение следует выполнять перпендикулярно по отношению к несущему основанию, глубина отверстия должна быть больше рекомендуемой на 3-5 мм (минимальная глубина анкерной зоны – 3 см).
  • Погружение бура в бетон должно быть равномерным.
  • При неравномерном ходе инструмента, необходимо исключить отсутствие полостей в теле бетона. В случае обнаружения пустот и раковин рекомендуется начать бурение в другом месте.
  • При этом расстояние до ближайшего отверстия должно составлять не менее глубины отверстия и не менее 5 номинальных диаметров бура.
  • По завершении бурения отверстие необходимо продуть ручным насосом или компрессором, чтобы очистить.
  • Крепежный комплект устанавливается в подготовленное отверстие и забивается молотком. При забивании необходимо рассчитывать усилие таким образом, чтобы не деформировать крепеж.
  • Плита из каменной ваты FT BARRIER должна быть прочно зафиксирована тарельчатым держателем и плотно прилегать к поверхности.

Внимание! Заглубление тарельчатого держателя в изоляцию может способствовать досрочному разрушению плиты при воздействии огня, поэтому оно не допускается.

Завершающим этапом монтажа может стать нанесение декоративного покрытия FT DECOR.

Обращаем ваше внимание, что приведенный на этой странице порядок монтажа служит ознакомительным целям и не является инструкцией по выполнению. Монтаж осуществляется согласно Технологическому Регламенту №01-12-14 ООО «РОКВУЛ».

Упаковка и хранение
Допустимо хранение огнезащитных плит в упаковке на закрытых складах или в открытых под навесом, в горизонтальном положении, раздельно по толщинам, с защитой от влаги и солнечного света.

Условия и сроки хранения:

  • Кратковременное хранение на специально оборудованных площадках (открытый склад): не более 3 месяцев
  • Хранение в отдельных помещениях (закрытый склад): не более 12 месяцев
  • Длительное хранение на открытом складе с соблюдением защиты материала упаковочной пленкой толщиной более 70 мкм или капюшоном и естественной вентиляцией: не более 12 месяцев.

При изменении условий кратковременного хранения продукта в упаковке на открытом складе (отгрузка на закрытый склад или дополнительная защита пленкой/капюшоном, см. пункт 2 и 3), возможно дополнительное хранение не более 6 месяцев.

Хранение анкерных элементов в комплекте с тарельчатым держателем предусмотрено на закрытых складах, в упаковке с соблюдением относительной влажности, не превышающей 60%. Следует не допускать резких температурных перепадов и колебаний влажности воздуха с целью предотвращения намокания упаковки. При соблюдении обозначенных условий срок хранения не ограничен.


Распечатать

rockshop.rockwool.ru




Описание продукта

FT Barrier – жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых горных пород.

Применение

Плиты из каменной ваты FT Barrier используются для огнезащиты и теплоизоляции железобетонных плит перекрытия.

Упаковка


Плиты из каменной ваты FT Barrier упаковываются в полиэтиленовую плёнку.



Размеры



Длина, мм Ширина, мм Толщина, мм
1000/1200 600/1000 40-200




Технические характеристики
Параметр Значение
Плотность 110 кг/м³
Теплопроводность λ10 = 0,036 Вт/(м·К)
Теплопроводность λ25 = 0,038 Вт/(м·К)
Теплопроводность λ125 = 0,050 Вт/(м·К)
Теплопроводность λ300 = 0,090 Вт/(м·К)
Теплопроводность λА = 0,040 Вт/(м·К)
Теплопроводность λБ = 0,042 Вт/(м·К)
Группа горючести НГ
Прочность на сжатие при 10 % деформации, не менее 20 кПа
Предел прочности на отрыв слоев, не менее 7.5 кПа
Водопоглощение при полном погружении, не более 1.5 % по объему
Паропроницаемость, не менее μ = 0.30 мг/(м·ч·Па)
Модуль кислотности, не менее 2.0



Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.






rwiumbracorus.inforce.dk

FT BARRIER D 50-100 кг/м3

Описание

Материал предназначен для тепло-звукоизоляционных работ и огнезащиты железобетонных плит перекрытий всех типов зданий, используется в системе. Плиты имеют комбинированную структуру: верхний прочный слой (толщина 30 мм, плотность 100 кг/м3) и нижний, более мягкий слой (толщина 50-170 мм, плотность 50 кг/м3).

Плиты с параметрами: 1000 мм – длина, 600 мм – ширина и 80 мм – толщина условно обозначаются, как FT BARRIER D 100060080 ТУ 5762-050-45757203-15.

Применение

Продукт предназначен для систем конструктивной огнезащиты железобетонных плит перекрытий, в том числе с использованием систем внешнего армирования композитными материалами.

Преимущества

— Сочетание теплоизоляции и огнезащиты в одном решении;
— Крепление без клея – монтаж в любое время года;
— Быстрый и удобный монтаж, возможность ремонта;
— Два в одном: теплоизоляция и огнезащита;
— Возможность использования декоративного покрытия.

Параметры огнезащиты

— FT BARRIER D толщиной 80 мм, установленная на пустотную плиту ПБ 60-12-8 (толщина защитного слоя бетона до арматуры 30 мм) – REI 240;
— FT BARRIER D толщиной 80 мм, установленная на пустотную плиту ПБ 60-12-8 с системой внешнего композитного армирования FibARM СТО 2256-002-2011 с изм. 1-3 – REI 120.

Материалы и инструменты для монтажа огнезащитных плит

— Анкерный элемент TERMOCLIP СТЕНА-4 в комплекте со стальным тарельчатым держателем (ПК-Термоснаб)
— Перфоратор любой из марок: ТЕ 2, ТЕ 4, ТЕ 6, ТЕ 7 производства Hilti или аналогичный
— 8-милиметровый бур марки ТЕ-СХ 8/22 или аналогичный
— Рулетка
— Нож для монтажа или ножовка
— Ударный инструмент массой не более 800 г

Монтаж

Лицевая сторона материала промаркирована для удобства монтажа.

— Приложить утеплитель к основанию и пробурить отверстия для анкерных элементов. Количество отверстий соответствует размеру плиты: 5 отверстий для плиты 1000х600 мм (количество точек крепления 8,4 шт. на 1 кв. м) или 9 отверстий для плиты 1200х1000 мм (7,5 шт. на 1 кв. м).
— Бурение следует выполнять перпендикулярно по отношению к несущему основанию, глубина отверстия должна быть больше рекомендуемой на 3-5 мм (минимальная глубина анкерной зоны – 3 см).
— Погружение бура в бетон должно быть равномерным.
— При неравномерном ходе инструмента, необходимо исключить отсутствие полостей в теле бетона. В случае обнаружения пустот и раковин рекомендуется начать бурение в другом месте.
— При этом расстояние до ближайшего отверстия должно составлять не менее глубины отверстия и не менее 5 номинальных диаметров бура.
— По завершении бурения отверстие необходимо продуть ручным насосом или компрессором, чтобы очистить.
— Крепежный комплект устанавливается в подготовленное отверстие и забивается молотком. При забивании необходимо рассчитывать усилие таким образом, чтобы не деформировать крепеж.
— Плита из каменной ваты FT BARRIER D должна быть прочно зафиксирована тарельчатым держателем и плотно прилегать к поверхности.
Внимание! Заглубление тарельчатого держателя в изоляцию может способствовать досрочному разрушению плиты при воздействии огня, поэтому оно не допускается.

Завершающим этапом монтажа может стать нанесение декоративного покрытия FT DECOR.

Упаковка и хранение

Допустимо хранение огнезащитных плит в упаковке на закрытых складах или в открытых под навесом, в горизонтальном положении, раздельно по толщинам, с защитой от влаги и солнечного света.

Условия и сроки хранения:

— Кратковременное хранение на специально оборудованных площадках (открытый склад): не более 3 месяцев
— Хранение в отдельных помещениях (закрытый склад): не более 12 месяцев
— Длительное хранение на открытом складе с соблюдением защиты материала упаковочной пленкой толщиной более 70 мкм или капюшоном и естественной вентиляцией: не более 12 месяцев.
— При изменении условий кратковременного хранения продукта в упаковке на открытом складе (отгрузка на закрытый склад или дополнительная защита пленкой/капюшоном, см. пункт 2 и 3), возможно дополнительное хранение не более 6 месяцев.

Хранение анкерных элементов в комплекте с тарельчатым держателем предусмотрено на закрытых складах, в упаковке с соблюдением относительной влажности, не превышающей 60%. Следует не допускать резких температурных перепадов и колебаний влажности воздуха с целью предотвращения намокания упаковки. При соблюдении обозначенных условий срок хранения не ограничен.

reterma.ru

ROCKWOOL FT BARRIER D (ФТ БАРЬЕР Д)

Огнезащита бетона ROCKWOOL FT BARRIER D – базальтовые двухплотностные плиты с гидрофобизирующей пропиткой на синтетическом связующем. Материал предназначен для тепло-звукоизоляционных работ и огнезащиты железобетонных плит перекрытий всех типов зданий, используется в системе ROCKFIRE. Плиты имеют комбинированную структуру:

  • верхний прочный слой (толщина 30 мм, плотность 100 кг/м3) и
  • нижний, более мягкий слой (толщина 50-170 мм, плотность 50 кг/м3).

Плиты с параметрами: 1000 мм – длина, 600 мм – ширина и 80 мм – толщина условно обозначаются, как FT BARRIER D 1000*600*80 ТУ 5762-050-45757203-15.

Такое распределение плотностей позволяет получить более дешовое решение чем плиты одной плотности. Т.к. эффективность системы та-же а средний вес камня на куб плиты меньше.

Применение

Продукт предназначен для систем конструктивной огнезащиты железобетонных плит перекрытий, в том числе с использованием систем внешнего армирования композитными материалами.

Свойства плиты

Эффективная огнезащита;

Механическое Крепление без клея – монтаж в любое время года в том числе в холодном помещение;

Быстрый и удобный монтаж, возможность ремонта;

Два в одном: теплоизоляция и огнезащита;

Возможность использования декоративного покрытия – штукатурка, краска.

Технические характеристики









Параметр

Значение

Теплопроводность

λ10 = 0,034 Вт/(м·К)

Теплопроводность

λ25 = 0,036 Вт/(м·К)

Группа горючести

НГ

Водопоглощение при кратковременном и частичном погружении, не более

1,0 кг/м²

Содержание органических веществ по массе

не более 3,2 %

Водостойкость (рН)

не менее 3,0

Класс пожарной опасности материала

КМ0

Размеры



Длина, мм

Ширина, мм

Толщина, мм

1000; 1200

600; 1000

80-200

Параметры огнезащиты

  • FT BARRIER D толщиной 80 мм, установленная на пустотную плиту ПБ 60-12-8 (толщина защитного слоя бетона до арматуры 30 мм) – REI 240;
  • FT BARRIER D толщиной 80 мм, установленная на пустотную плиту ПБ 60-12-8 с системой внешнего композитного армирования FibARM СТО 2256-002-2011 с изм. 1-3 – REI 120.

Материалы и инструменты для монтажа огнезащитных плит

  • Анкерный элемент TERMOCLIP СТЕНА-4 в комплекте со стальным тарельчатым держателем (ПК-Термоснаб) или комплект: металлический анкер IDMS и тарельчатый держатель IDMS-T (Hilti)
  • Перфоратор любой из марок: ТЕ 2, ТЕ 4, ТЕ 6, ТЕ 7 производства Hilti или аналогичный
  • 8-милиметровый бур марки ТЕ-СХ 8/22 или аналогичный
  • Рулетка
  • Нож для монтажа ROCKWOOL или ножовка
  • Ударный инструмент массой не более 800 г

Монтаж

Лицевая сторона материала промаркирована для удобства монтажа.

Приложить утеплитель к основанию и пробурить отверстия для анкерных элементов. Количество отверстий соответствует размеру плиты: 5 отверстий для плиты 1000х600 мм (количество точек крепления 8,4 шт. на 1 кв. м) или 9 отверстий для плиты 1200х1000 мм (7,5 шт. на 1 кв. м).

Бурение следует выполнять перпендикулярно по отношению к несущему основанию, глубина отверстия должна быть больше рекомендуемой на 3-5 мм (минимальная глубина анкерной зоны  – 3 см).

Погружение бура в бетон должно быть равномерным.

При неравномерном ходе инструмента, необходимо исключить отсутствие полостей в теле бетона. В случае обнаружения пустот и раковин рекомендуется начать бурение в другом месте.

При этом расстояние до ближайшего отверстия должно составлять не менее глубины отверстия и не менее 5 номинальных диаметров бура.

По завершении бурения отверстие необходимо продуть ручным насосом или компрессором, чтобы очистить.

Крепежный комплект устанавливается в подготовленное отверстие и забивается молотком. При забивании необходимо рассчитывать усилие таким образом, чтобы не деформировать крепеж.

Плита из каменной ваты FT BARRIER D должна быть прочно зафиксирована тарельчатым держателем и плотно прилегать к поверхности.

Внимание! Заглубление тарельчатого держателя в изоляцию может способствовать досрочному разрушению плиты при воздействии огня, поэтому оно не допускается.

Завершающим этапом монтажа может стать нанесение декоративного покрытия FT DECOR.

Обращаем ваше внимание, что приведенный на этой странице порядок монтажа служит ознакомительным целям и не является инструкцией по выполнению. Монтаж осуществляется согласно Технологическому Регламенту №01-12-14 ЗАО «Минеральная вата».

Упаковка и хранение

Допустимо хранение огнезащитных плит в упаковке на закрытых складах или в открытых под навесом, в горизонтальном положении, раздельно по толщинам, с защитой от влаги и солнечного света.

Условия и сроки  хранения:

Кратковременное хранение на специально оборудованных площадках (открытый склад): не более 3 месяцев

Хранение в отдельных помещениях (закрытый склад): не более 12 месяцев

Длительное хранение на открытом складе с соблюдением защиты материала упаковочной пленкой толщиной более 70 мкм или капюшоном и естественной вентиляцией: не более 12 месяцев.

При изменении условий кратковременного хранения продукта в упаковке на открытом складе (отгрузка на закрытый склад или дополнительная защита пленкой/капюшоном, см. пункт 2 и 3),  возможно дополнительное хранение не более 6 месяцев.

Хранение анкерных элементов в комплекте с тарельчатым держателем предусмотрено на закрытых складах, в упаковке с соблюдением относительной влажности, не превышающей 60%. Следует не допускать резких температурных перепадов и колебаний влажности воздуха с целью предотвращения намокания упаковки. При соблюдении обозначенных условий срок хранения не ограничен.

Узнайте предложение для Вас по телефону 8-900-966-0-777 или пришлите заявку на почту : [email protected]

energo-izol.ru

FT BARRIER


Представляем вашему вниманию основные характеристики компонентов материала, составляющих композицию негорючего, огнезащитного покрытия из минераловатных полит ФТ Барьер.


Плиты ФТ Барьер произведены согласно технических условий (ТУ 5762-021-45757203-06) на базе минеральной ваты и горных пород базальтовой группы, отличающейся стойкостью к температуре выше температуры пожара (без горения и плавления), что подтверждается группой горючести НГ. Показатель водопоглащения при полном погружении по объему составляет не более 1,5%, показатель паропроницаемости — 0,3 мг/(м.ч.Па), плотность материала — 110 кг/м³.


К числу других технических характеристик материала, использованного для огнезащитной композиции ФТ Барьер, относятся следующие показатели:


прочность на сжатие при деформации в 10% – не менее 20 КПа;


прочность на отрыв слоев — не менее 7,5 КПа;


теплопроводность при 250 С° — не более 0,037 Вт/м*К;


отсутствие в составе асбеста;


отсутствие в составе хлоридов;


не токсичен.


Огнезащитное покрытие из минераловатных плит ФТ Барьер применяется для увеличения показателей пожаростойкости железобетонных конструкций, производимых согласно ГОСТ 9561-91 ТУ 5842-008-05297720-03.


Инструкция по проведению работ с минераловатными плитами ФТ Барьер:


1. Тщательно очистить поверхность железобетонной плиты от загрязнений, устранить неровности, создающие помехи для плотного прилегания минераловатной плиты


2. Раскроить минераловатные плиты при помощи ножа ROCKWOOL, циркулярной пилы или алмазных кругов без зубьев.


3 Приложить огнезащитную плиту к железобетонной поверхности и в пяти местах закрепить ее анкерами для изоляционных материалов IDMS от фирмы HILTI. Чтобы установить анкеры, необходимо проделать соответствующие отверстия при помощи перфоратора (типа ТЕ2, ТЕ5, ТЕ6, ТЕ15, ТЕ18 ) и бура ТЕ-СХ 8/22. Анкеры загоняются в отверстия молотком анкера типа IDMS.


Техника безопасности при работе с минераловатными плитами ФТ Барьер и контроль качества:


Убедитесь, что все мастера, работающие с минераловатным покрытием, снабжены средствами индивидуальной защиты, в том числе очками, респираторами и перчатками.


Контроль качества проведенной работы производится визуально. Поверхность защитного покрытия не должна иметь сколов на углах и задиров.

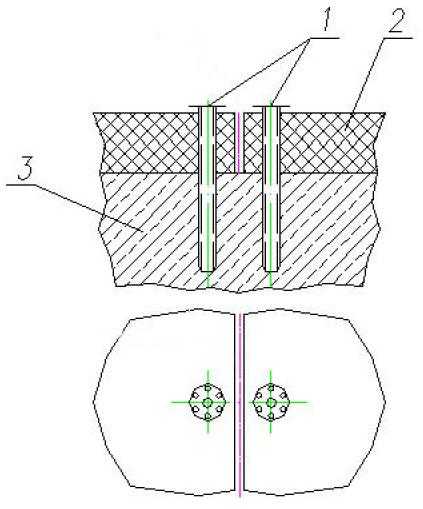

Наглядная схема установки огнезащитного покрытия ФТ Барьер:



1. Анкерный элемент


2. Плита минераловатная FT BARRIER


3. Железобетонная поверхность





© 2011 ООО “Теплосила-Восток” +7(495) 989-64-70  г.Москва, ул.Шухова, д.14.


По вопросам приобретения любой продукции Роквул звоните по телефону в Москве: +7(495) 989-64-70

<div><img src=”//mc.yandex.ru/watch/20828428″ alt=”” /></div>




www.teplosila-vostok.ru





Описание продукта

FT Barrier – плиты из каменной ваты Rockwool на основе горных пород базальтовой группы. Используются вместе с анкерами IDMS.

Применение

Данное решение разработано для обеспечения требуемого предела огнестойкости железобетонных плит перекрытий. Одновременно с этим плиты FT BARRIER™ выполняют теплоизоляционные функции. Крепление к железобетонным плитам перекрытий осуществляется при помощи анкерных элементов IDMS, изготовленных из стального оцинкованного листа.
Декоративная отделка плит FT BARRIER™ может быть выполнена при помощи специального структурного покрытия FT DECOR™.

преимущества продукции

– Долговечность


– Влагостойкость


– Химическая стойкость


– Простота монтажа


– Высокий предел огнестойкости при небольшой толщине


– Всесезонность монтажа

Технические характеристики
Эффективность
Плотность
Прочность на сжатие при 10% деформации не менее 20кПа
Предел прочности на отрыв слоев не менее 7,5кПа
Водопоглощение по объему не более 1,5%
Паропроницаемость 0,3кг/ГПа м с
Предел огнестойкости 40 мм FT Barrier – 240 минут




Теплопроводность

Обозначение Температура Показатель Единица измерения
10 0,034 Вт/мК
25 0,036 Вт/мК
0,042 Вт/мК
0,045 Вт/мК










Толщина, мм Длина, мм Ширина, мм Упаковка м2/пачка Упаковка
40 1000 600 4,8 Shrink wrapped
50 1000 600 3,6 Shrink wrapped
60 1000 600 2,4 Shrink wrapped
70 1000 600 2,4 Shrink wrapped
80 1000 600 2,4 Shrink wrapped
90 1000 600 2,4 Shrink wrapped
100 1000 600 1,8 Shrink wrapped
110 1000 600 1,8 Shrink wrapped
120 1000 600 1,8 Shrink wrapped
130 1000 600 1,2 Shrink wrapped
140 1000 600 1,2 Shrink wrapped
150 1000 600 1,2 Shrink wrapped
160 1000 600 1,2 Shrink wrapped
170 1000 600 1,2 Shrink wrapped


Похожие продукты


guide.rockwool-rti.ru

FT BARRIER

Продукция → Rockwool→Огнезащита


Описание продукта

FT Barrier – жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых горных пород.

Применение

Плиты из каменной ваты FT Barrier используются для огнезащиты и теплоизоляции железобетонных плит перекрытия.

Упаковка

Плиты из каменной ваты FT Barrier упаковываются в полиэтиленовую плёнку.

Размеры

Длина, мм Ширина, мм Толщина, мм
1000/1200 600/1000 40-200
Параметр Значение
Плотность 110 кг/м³
Теплопроводность λ10 = 0,036 Вт/(м·К)
λ25 = 0,038 Вт/(м·К)
λ125 = 0,050 Вт/(м·К)
λ300 = 0,090 Вт/(м·К)
λА = 0,040 Вт/(м·К)
λБ = 0,042 Вт/(м·К)
Группа горючести НГ
Прочность на сжатие при 10 % деформации, не менее 20 кПа
Предел прочности на отрыв слоев, не менее 7.5 кПа
Водопоглощение при полном погружении, не более 1.5 % по объему
Паропроницаемость, не менее μ = 0.30 мг/(м·ч·Па)
Модуль кислотности, не менее 2.0

Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.

bauwool.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
