Ушп-фундамент. Технология строительства тёплого фундамента

Строительство всех жилых и производственных зданий начинается с устройства фундамента. В зависимости от веса и размеров конструкции выбирается определённый вид опоры, которая передаёт нагрузку сооружения на грунт. В настоящее время надёжный, долговечный и прочный дом в один – два этажа ставят на «утеплённую шведскую плиту», то есть УШП-фундамент, называемый в обиходе «ушпа». Фундаментную плиту можно залить без использования специальной техники.

Составные элементы УШП-фундамента

В интернете изготовление фундамент-плиты, технологию строительства её своими руками пошагово показано на видео. УШП-фундамент представляет собой утеплённый составной фундамент небольшого заглубления. Предназначен он для возведения каркасных домов. Домов из кирпича, пенобетона. Деревянных срубов. Его можно соорудить своими руками.

Монолитный ушп-фундамент состоит из девяти слоёв:

1. Крупно-фракционный щебень или гравий.
2. Мелкофракционный щебень.
3. Песок крупнозернистый.
4. Покрытие из рубероида или термопластичной плёнки.
5. Пенопластовые или пенополистирольные плиты.
6. Каркас из арматурных прутов.
7. Трубы отопления.
8. Сетка армирующая.
9. Бетонный слой.

Преимущества устройства фундамента из утеплённой шведской плиты

По стоимости затраченных материалов и земляных работ при устройстве ушпа обходится немного дешевле строительства ленточного фундамента, даже малозаглублённого. Достоинства такой технологии составляют:

• Малый расход пиломатериалов для сбора опалубки.
• Простота заливки всей площади бетонным раствором. Можно управиться за день.
• Несложность вязки арматурных прутов.
• Черновой пол, которым является УШП-фундамент, обогревается.
• Сбережение тепла во время эксплуатации дома.
• При равномерной нагрузке на всю поверхность плиты отсутствуют деформационные швы.
• Быстрое изготовление шведской плиты.

Фундамент «утеплённая шведская плита» прекрасно проявил себя при эксплуатации домов на землях с повышенным уровнем грунтовых вод. Есть примеры строительства сооружений по технологии ушпа на грунтах, сильно подверженных морозному пучению, даже на заболоченной земле. Всё потому, что плита надёжно отъединена от грунта.

Ещё одним достоинством является то, что застройщик дома получает в одной плите несколько конструктивных решений:

• Независящее от характеристик грунта прочное основание.
• Тёплый пол.
• Теплоизоляцию и дренаж фундамента.
• Черновой пол.

Если имеется возможность провести отопление на второй этаж, фундамент без проблем выдержит двухэтажный коттедж, так как нагрузка равномерно распределяется по всей плите.

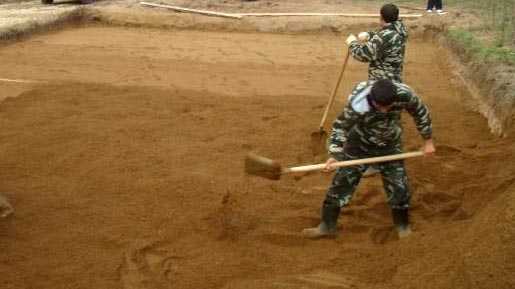

Подготовка грунта, «подушки» и дренажного слоя

УШП-фундамент не требует больших объемов земляных работ. Вначале на площадке убирается слой плодородной земли с растительностью. Делается разметка будущей плиты мягкой проволокой или верёвкой. После этого отрывается небольшой котлован глубиной от сорока пяти до шестидесяти сантиметров. По периметру копается траншея шириной тридцать — сорок сантиметров и глубиной до пятидесяти сантиметров. Она предназначена для рёбер жесткости ушпа. Они обеспечивают устойчивость плиты фундамента при сезонных подвижках земли.

После этого устраиваются траншеи для прокладки труб для воды, канализации и электрических кабелей. Они должны быть по уровню ниже траншеи, предназначенной для рёбер жёсткости. Туда укладываются заранее приготовленные трубы и кабель для электричества, и засыпаются грунтом. Трубы для коммуникаций желательно дублировать.

После всего этого собирается опалубка их досок толщиной пять сантиметров. До монтажа опалубки наружную стену траншеи рекомендуется утеплить листами пенопласта. В суровых климатических зонах утеплять шведскую плиту нужно обязательно, так как пенопласт минимизирует отдачу тепла грунту.

На дно траншеи насыпается слой песка на высоту до пятнадцати сантиметров. Увлажняется и трамбуется. Дно котлована покрывают слоем крупного щебня высотой до десяти – пятнадцати сантиметров, а дно траншеи еще одним слоем песка до десяти сантиметров. Снова всё утрамбовывается. Поверх щебня крупной фракции насыпается пять – десять сантиметров мелкого щебеня и снова трамбуется. На неё насыпается карьерный песок толщиной десять – пятнадцать сантиметров. Песок увлажняется и утрамбовывается. После всех этих работ внахлёст раскатывается рубероид.

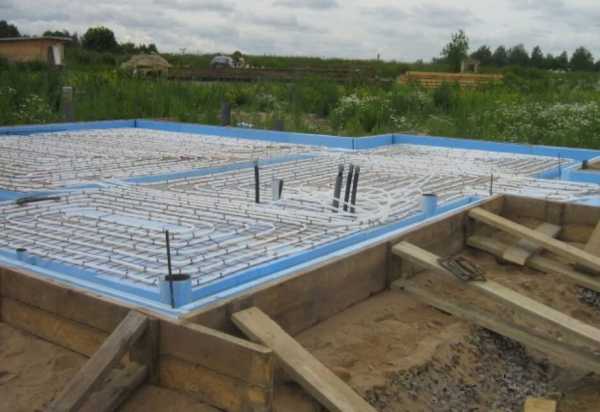

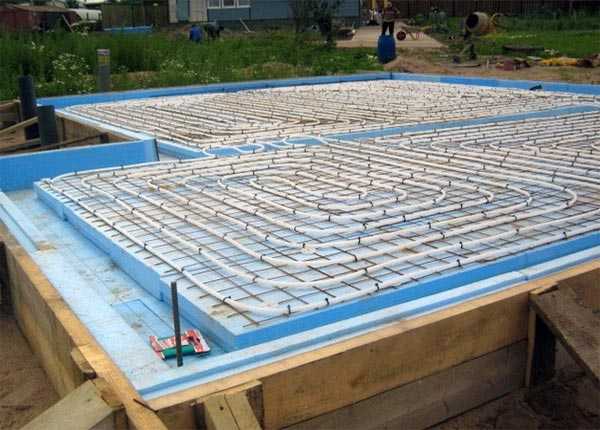

Устройство теплоизоляции, армирование и прокладка трубок отопления

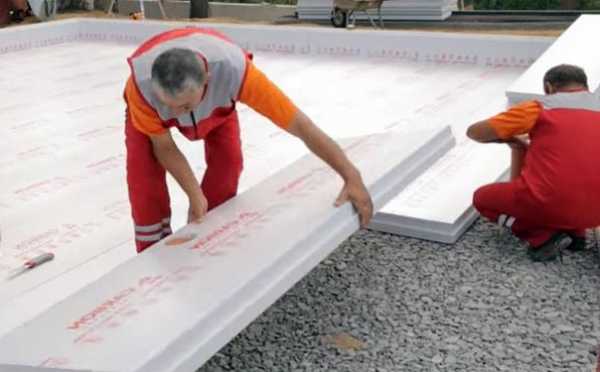

Поверх рубероида выкладывается пенопласт толщиной не менее десяти сантиметров. После этого производится армирование из прутов сечением не менее 12 миллиметров. В первую очередь собирается каркас для рёбер по периметру. Арматурные стержни не стыкуются по углам ушпа. Прут на углах должен быть цельным, согнутым под нужный угол.

Нахлёст прутьев рекомендуется делать не менее пятидесяти сантиметров. На углах и примыканиях шаг вертикальных и поперечных перемычек необходимо снизить втрое, то есть вместо шестидесяти сантиметров шаг должен быть двадцать сантиметров. Каркас должен состоять из трех рядов по два прута в ряду. Верхний ряд выступает над пенопластом не менее чем на десять сантиметров.

Собирается нижняя сетка арматурного ряда плиты со сторонами ячеек 10 см на 10 см. Она должна возвышаться на пенопластом на четыре – пять сантиметров. Через каждые 50 – 60 сантиметров вязать вертикальные стержни для соединения с верхней сеткой. Поверх нижней сетки с отступом от будущей стены дома на двадцать сантиметров выкладывается трубка системы отопления пола. Шаг между трубками необходимо держать от десяти до двадцати пяти сантиметров. Чем шаг короче, тем пол теплее. После укладки отопительной системы на расстоянии от нижнего ряда в четыре – пять сантиметров вяжется верхняя сетка арматуры.

Подготовка цементного раствора и заливка

Главным условием приготовления качественного цементного раствора для бетона – это точное соответствие рекомендуемым пропорциям при замесе. Для устройства утеплённой шведской плиты своими руками и приготовления раствора для бетонирования потребуются две ёмкие бетономешалки. Раствор нужно готовить в следующей пропорции:

Марка бетона	Количество бетона из 10 литров цемента (литр)	Объём компонентов на 10 литров цемента, Пк х Щм, (литр)	Массовая доля компонентов Ц х Пк х Щм,(кг)
М100	90	53 х 71	1 х 5,8 х 8,1
М150	73	40 х 58	1 х 4,5 х 6,6
М200	62	32 х 49	1 х 3,5 х 5,6
М250	50	24 х 39	1 х 2,6 х 4,5
М300	47	22 х 37	1 х 2,4 х 4,3
М400	36	14 х 28	1 х 1,6 х 3,2
М450	32	12 х 25	1 х 1,4 х 2,9

Где:

«Пк» – песок карьерный;

«Щм» – щебень мелкой фракции;

«Ц» – цемент.

Специалисты рекомендуют заливать монолитную фундаментную плиту для своего дома бетоном марки М200 или М250. Консистенция цементного раствора должна быть как сметана. Специалисты советуют для получения хорошей текучести бетона и облегчения ручных работ добавлять в раствор пластификаторы. При использовании этих добавок пропорции не меняются.

Перед процессом заливки раствора трубки отопления необходимо заполнить водой и плотно закупорить. Это делается для того, чтобы под тяжестью раствора трубки не сплющились. Ушпа для дома обязательно заливается за один прием. Перерывы с более двух часов делать не рекомендуется. Ввиду разных уровней бетонируемой поверхности обязательным является уплотнение бетонного раствора. Применяются глубинные и поверхностные вибраторы.

Опалубку рекомендуется снимать через неделю. Бетон созреет не ранее 28 дней. До его полного созревания необходим уход за фундаментом будущего дома: время от времени надо поверхность увлажнять водой из лейки, в жару укрывать ПХВ пленкой. После окончательного созревания ушп-фундамента для дома необходимо отшлифовать плиту спецоборудованием. В противном случае надо будет увеличить бюджет строительства на стяжкку для выравнивания поверхности. Даже при вибропрессовании невозможно добиться идеально ровной поверхности товарного бетона.

Основные недостатки монолитного УШП

Наряду с большим количеством преимуществ, имеются и некоторые существенные недостатки УШП-фундамента. Минусы этой технологии нужно рассматривать с точки зрения местности, отведённой для стройки и бюджета застройщика.

• Большой расход цемента и наполнителей на устройство УШП.
• Для строительства необходима ровная площадка. Если есть уклон, то увеличится расход строительных материалов.
• Если планируется возводить большой дом, то потребуется наличие квалифицированных строителей с опытом устройства УШП.
• Невозможность устройства подвального помещения.

Эти незначительные недостатки не умаляют достоинства УШП-фундамента. Отзывы о достоинствах домов на таких основаниях говорят о многом. Это крепкое тёплое нижнее перекрытие дома. Такой фундамент не треснет, не усядет. В доме не появится сырость. В помещениях будет комфортная температура.

На монолитной плите нет сезонных подвижек. Мой дом оштукатурен снаружи. Нет даже малейших трещин. Четвёрный год живём.

Николай

У нас не было возможности заказать миксер, чтоб произвести заливку за раз. Заливали монолит с помощью трех бетономешалок. За день управились. Теперь у нас высокий, красивый дом с тёплым полом. Классно.

Владимир, 46 лет

remontoni.guru

УШП фундамент, технология ушп фундамента — Стройфора

УШП фундамент, или утепленная шведская плита, успешно применяется в странах северной Европы вот уже более полувека. У нас в стране УШП фундамент появился сравнительно недавно, но сразу привлек интерес благодаря надежности конструкции и новым возможностям. Рассмотрим подробно УШП фундамент, его особенности, плюсы и минусы.

Устройство УШП фундамента

Этот тип фундамента представляет собой монолитную плиту, но отличается от классического плитного фундамента тем, что бетон укладывается не на песчано-гравийную подушку, а на слой утеплителя. Далее в массив плиты фундамента устанавливается система «Теплый пол».

Шведская плита считается одним из наиболее сложных типов фундамента. Данный фундамент требует тщательной проработки и расчета, поскольку является целой системой, включающей:

1. Несущее основание для здания.
2. Перекрытие пола нижнего этажа.
3. Систему обогрева пола нижнего этажа.
4. Инженерные коммуникации до ввода в здание.

Фундамент УШП рекомендуют применять при строительстве на участках с высоким уровнем грунтовых вод, при большой влажности почвы и наличии в основании слабых и пучинистых грунтов, при условии реализации системы дренажа. Плита УШП, являясь разновидностью плитного фундамента, обладает немалой несущей способностью, но все же имеет ограничение, и не предназначена для построек выше трех этажей.

Плюсы УШП фундамента

Основными преимуществами шведской плиты считают:

1. Теплый пол. Благодаря утеплению подошвы в доме сохраняется нормальный уровень влажности. Повышенная теплоизолирующая степень, следовательно, уменьшение теплопотерь здания. Отличные гидроизоляционные качества, в доме не будет сырости и плесени.
2. Поверхность пола первого этажа выполняется идеально ровной, что дает возможность применить лучшие отделочные материалы. Можно сразу делать напольное покрытие из линолеума или ламинированного паркета, без предварительного устройства выравнивающей стяжки.
3. Сжатые сроки строительства по сравнению с ленточными типами фундаментов.

Общая стоимость строительства дома на УШП не выше, чем на классическом основании.

Минусы УШП фундамента

Недостатки фундамента УШП:

1. УШП – сложная комплексная система, требующая точных и непростых расчетов, и без профессиональной помощи здесь не обойтись. Разработка типового проекта УШП не даст реальной экономии, слишком много переменных факторов потребуется учесть, что приведет к удорожанию в целом. Технология шведской плиты предусматривает, что работы должны выполнять квалифицированные специалисты. В Европе имеется положительный опыт использования УШП, но, к сожалению, у нас квалификация современных строительных бригад пока не достигает нужного уровня. Также довольно сложным и дорогостоящим является устройство цоколя.
2. Ремонт и изменение инженерных коммуникаций, заложенных в массив плиты, чрезвычайно затруднительны. Доступ к ним возможен только путем разрушения монолита. Да, они хорошо защищены от механических воздействий, но это не исключает возможности возникновения аварийной ситуации с трубами или электропроводкой.
3. Высота несущего железобетонного слоя фундаментной плиты небольшая по сравнению с классической плитой, и это не может не настораживать. Ошибки при проектировании не исключены, и эти ошибки могут привести к тому, что отопительная система будет работать с высокой нагрузкой.
4. На срок службы плитного утеплителя, заложенного под монолитной плитой, очень сильно влияет поведение грунтов основания, которое, как все природные процессы, может убить любой прогноз. Поэтому не исключен вариант, что пенополистирол может потерять свойства утеплителя уже через несколько лет, что приведет к промерзанию основания и нарушению работы коммуникаций.
5. Подвал в доме с УШП исключен по определению, и многие хозяева считают это недостатком.

В то же время, поскольку этот вид основания еще не прошел проверку временем, точного прогноза эксплуатационных качеств мы иметь пока не можем.

Технология монтажа УШП фундамента

Устройство шведской плит осуществляется в следующей последовательности:

1. Отрывка котлована не обязательна, как и в случае классической плиты, снимают только слой растительного грунта высотой 30-40 см.
2. Слой геотекстиля по всей площади котлована с нахлестом 150 мм. Этот слой защищает песчано-гравийную подушку.
3. Устройство песчаной подушки. Состав – песчано-цементная смесь послойно с уплотнением и проливкой водой. На этом этапе устанавливаются дрены по периметру будущего фундамента.
4. Прокладка систем электроснабжения и коммуникаций на глубину песчаного основания с временным креплением хомутами. Закладку всех труб необходимо выполнить очень точно. Засыпка щебнем мелкой фракции на высоту 10 см, выравнивание и уплотнение.
5. Слой техноэласта для гидроизоляции. Укладка плитного утеплителя, пенопласта или пенополистирола количеством листов по проекту.
6. Арматурный пространственный каркас вяжут аналогично классической плите, с ребрами жесткости по периметру. Все арматурные работы проводят за периметром фундамента, чтобы не повредить утеплитель, и устанавливают уже готовые каркасы.
7. Монтаж системы отопления. Монтаж опалубки, по ее внутренней стороне укладывают плиты утеплителя.
8. Заливка бетона. Опрессовка отопительных труб производится до бетонирования. Требования к бетону и технологии такие же, как при заливке плиты – непрерывность бетонирования, однородность бетонной смеси и ее тщательное уплотнение при помощи вибратора.

Технология устройства УШП не требует применения тяжелой строительной техники и значительных трудозатрат. И хотя эта технология достаточно новая и нет объективно проверенных временем мнений о ее плюсах и минусах, многие народные строители уже рискнули построить эту «чудо-плиту», и возможно, правильно сделали. Будущее покажет.

Кроме того, стоимость этого вида фундамента достаточно велика, но в будущем УШП позволит экономить на отоплении всего дома.

stroyfora.ru

УШП фундамент

Технологии энергосбережения перестали быть новинкой и внедряются повсеместно. Во многом помогает опыт и знания зарубежных сотрудников. Достичь минимальных потерь тепла можно за счет правильного утепления. Касается эта процедура не только стен, но и фундамента. Одним из лучших решений будет УШП фундамент. Его легко изготовить своими руками. В статье будут рассмотрены нюансы и требования к такой конструкции.

Общие сведения

Хотя технология укладки утепленной шведской плиты способна решить множество вопросов в отношении утепления, технология не получила достаточного распространения. Такая ситуация связана с тем, что не все подрядчики знакомы с особенностями такого фундамента. По общему принципу шведская плита похожа на обычный плитный фундамент. Отличие лежит только в способе, который используется для ее утепления. Кроме того, прокладка коммуникаций осуществляется в толще плиты, что позволяет правильно подойти к распределению пространства. Утепленная шведская плита является неотъемлемым атрибутом «пассивного дома». Получил он свое название за счет минимального потребления или полного отказа от различных невозобновляемых источников энергии в пользу возобновляемых. При этом комфорт от проживания в таком доме никак не страдает.

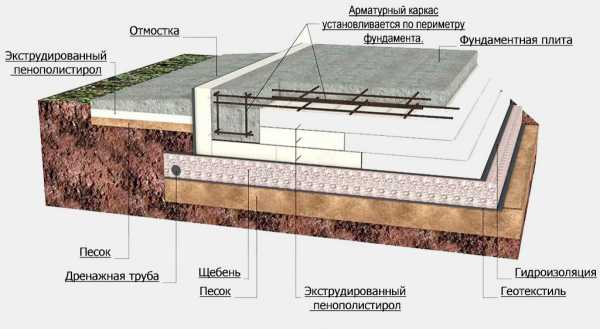

Строение конструкции

Есть определенный принцип, по которому осуществляется возведение шведской плиты. В зависимости от подрядчика могут быть внесены некоторые вариации, которые не влияют на общее устройство. Выше было сказано, что такая конструкция относится к плитным фундаментам. Последние отличаются способностью распределять нагрузку по всей площади основания, что необходимо при малой несущей способности верхних слоев грунта. Разительным отличием является наличие ленточной конструкции в плитном фундаменте. Она сооружается для создания лучшей опоры под несущие и внутренние стены. В большинстве случаев дополнительная опора не выступает за пределы плиты, но выравнивается в уровень с использованием утеплителя. Места усиления называют ребрами жесткости.

Уникальной особенностью фундамента УШП является особое расположение слоев. Монолитная плита, которая заливается непосредственно на участке, укладывается на подложку из утеплителя. Дополнительно поверх утеплителя на плиту укладывается контур отопления теплого пола, который дает возможность прогреть помещение с большей эффективностью и теплоотдачей, чем обычными радиаторами. На иллюстрации выше показаны базовые слои шведской утепленной плиты.

Утепленная шведская плита также классифицируется как фундамент с мелким заглублением. Перед ее укладкой выполняется выемка верхнего слоя грунта на определенную глубину. Подготовленный котлован под плиту тщательно выравнивается. Глубина, на которую делается закладка будет полностью зависеть от качества грунта на участке под застройку. Котлован расширяется не только под размер самого фундамента, но и для утепленной отмостки, которая обязательно укладывается по периметру УШП. Делается это для уменьшения уровня промерзания грунта и снижения вероятности его пучения.

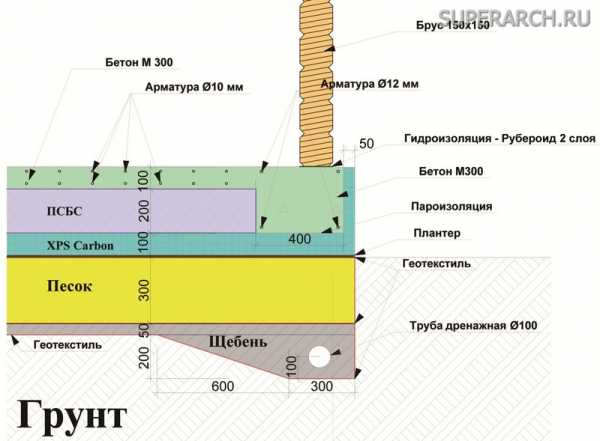

На иллюстрации видно, что после выравнивания грунта, на него выполняется укладка геотекстиля. Задачей материала является придание грунтовому слою дополнительной прочности, которая необходима для стабильности всей конструкции плиты. На чертеже также видно, что обязательным элементом плиты является система дренажа, которая призвана отводить скопившуюся влагу из-под фундамента. При этом система дренажа является кольцевой и прокладывается по всему периметру фундамента. В качестве дренажей используются трубы, которые укладываются в подготовленные канавы и засыпаются щебнем мелкой фракции, который выступает фильтрующим слоем. Каждая труба имеет свой выход к отдельному колодцу или все обеспечивают сток в один дренажный колодец.

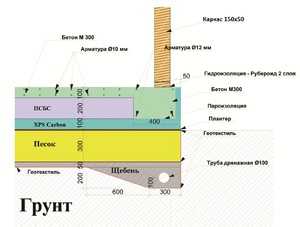

На чертеже также хорошо видно, что позволяет правильно распределить нагрузку от утепленной шведской плиты. Слой среднезернистого песка укладывается на геотекстиль и тщательно трамбуется, чтобы не было никаких просадок. Дополнительно к песку в некоторых случаях укладывается слой щебня в 20 см. Его ролью также является быстрый отвод жидкости от конструкции. Количество и размер слоев подушки определяется в зависимости от качества грунта еще на этапе проектирования.

Прокладка всех коммуникаций осуществляется еще на этапе котлована одновременно с засыпкой подушки. На приведенном чертеже видно только трубу канализации, но на самом деле выполняется укладка труб водопровода и других систем. При этом канализация чаще всего является автономной, поэтому на определенном расстоянии от дома монтируется септик, куда и уходят все стоки. Кроме коммуникаций, которые связаны с водой, выполняется прокладка различных питающих и информационных кабелей. Это упрощает их последующую разводку по всем помещениям в доме.

После подготовки подушки выполняется укладка утеплителя. Его минимальная толщина составляет 10 см. Показатель может быть увеличен вдвое или больше по желанию клиента. В качестве утеплителя применяется экструдированный пенополистирол с увеличенной плотностью. Только такой материал позволяет выдержать большой вес монолитной плиты фундамента, которая будет располагаться сверху. В некоторых случаях укладка утеплителя для фундамента осуществляется на опорную подушку. В других случаях застилается еще один слой геотекстиля, который выступает дополнительной защитой.

Теплоизоляция снизу неспособна полностью выполнять свои задачи, если торцевые части будут доступны к проникновению холода. Пока они открыты существуют большие мостики холода, которые сводя на нет все усилия по утеплению здания. Решается проблема укладкой специальных плит пенополистирола, которые закрывают торцевую часть фундамента. Инженеры некоторых компаний позаботились, чтобы в ассортименте утеплителя присутствовали угловые элементы, который хорошо зажимаются под весом монолитной плиты фундамента.

Обратите внимание! На некоторых L-образных листах пенополистирола, которые закрывают торцевую часть, есть дополнительные листы из асбестоцемента или стекломагнезиита, который обеспечивают простоту укладки различных отделочных материалов для цоколя.

В дополнение к существующему слою утепления делается укладка дополнительного утеплительного пояса, который располагается по всей ширине отмостки вокруг дома. Так как плита имеет небольшое заглубление, необходимо ликвидировать возможность проникновения под нее холода. Если этого не сделать, тогда может произойти деформация фундамента или выход из строя коммуникаций, которые заполнены жидким носителем. Утеплитель для отмостки размещается с небольшим уклоном от стен здания, чтобы талая или дождевая вода могла свободно стекать в дренажную систему.

Поверх утеплителя выполняется монтаж дополнительного гидроизолирующего слоя. В его качестве обычно применяется виниловая пленка большой толщины, которая укладывается единым контуром с проклейкой швов между отдельными элементами. Некоторые мастера привыкли применять рубероид, который не наплавляется, а приклеивается с использованием холодной мастики. Сверху на гидроизоляцию угадывается еде один пласт утеплителя. При этом он не является сплошным и располагается только в местах, где будут жилые комнаты или помещения. Благодаря этому образуется определенная выемка, которая располагается по периметру стен. Именно в нее и производится заливка дополнительной усиливающей ленты или ребер жесткости.

Толщина этого слоя также является значительной и может достигать 20 см. В определенных ситуациях допускается увеличение толщины слоя для максимального утепления фундамента в виде монолитной плиты. На толщину утеплителя для фундамента влияют климатические условия в определенной местности. Учитывается также высота ребер жесткости, которые монтируются на фундаменте. Все цифры выводятся еще на этапе проектирования, а не возведения.

Монолитная плита должна быть армирована, поэтому поверх слоев утеплителя выкладывается металлическая решетка из прутов. Эта решетка чаще всего является объемной и включает в себя два уровня, которые переплетаются между собой и хорошо укрепляют монолитную плиту. Кроме армирования фундамента, металлическая решетка выполняет еще одну опорную функцию, но в этот разу уже для труб отопления, которые фиксируются к прутам. Принцип укладки контуров для такого типа фундамента является схожим с тем, который применяется для теплых полов в квартирах или домах. Одновременно производится монтаж сразу всех контуров. При этом длина каждого не может превышать 90 метров, чтобы не возникало гидростатического напряжения и больших перепадов температуры в носителе.

Обратите внимание! Еще до укладки каждого контура должно быть известно, где именно будет монтироваться коллектор, куда будут приходить все трубы контуров теплого пола.

В последнюю очередь выполняется заливка фундамента с использованием бетонного раствора. Толщина последнего для шведского фундамента может достигать 10 и больше сантиметров, если это будет необходимо. После набора прочности эта заливка фундамента выступает также черновым полом для первого этажа, на который при минимальной подготовке может осуществляться укладка различных отделочных материалов. Монтаж стеновых блоков осуществляется на подготовленные для них участки. Чаще всего утепленная шведская плита используется для домов, которые собраны по каркасной технологии или из сруба. Такое основание прекрасно зарекомендовало себя как основа для домов из пеноблоков и газоблоков.

Совет! Для действительно качественной теплоизоляции выполняется укладка утеплителя на стены, как только завершены основные этапы строительства.

Положительные свойства УШП

Одним из главных преимуществ такой конструкции фундамента является возможность укладки практически на любом грунте. Минимальная глубина залегания компенсируется большой опорной подушкой. Свою роль также выполняет геотекстиль, который в определенной мере армирует фундамент, а также металлическая арматура. Если проект такого фундамента подготавливается профессионалами, тогда не придется переживать о возможных деформациях плиты фундамента вследствие воздействия на нее различных сил. Шведская плита с утеплением пришла в наш регион из стран Скандинавии, где зимы довольно суровые, а грунт выделяется повышенной влажностью, что является катастрофой для классических ленточных фундаментов, но фундамент УШП зарекомендовал себя как самый надежный.

Задачей плитного фундамента по шведской технологии является не только сохранение, но и аккумулирование тепла, что становится возможным благодаря большому слою утеплителя, а также жидкостным теплым полам, которые проложены по всей площади фундамента. Если вследствие каких-либо условий возникает остановка системы отопления, то плита будет остывать довольно долго, сохраняя внутри помещения приемлемую для жизни температуру. Если отопление работает стабильно и поддерживается постоянная температура, тогда благодаря такому фундаменту расходы сокращаются на треть, что неплохо для семейного бюджета.

Такой подход особенно важен в тех случаях, когда на фундаменте из монолитной плиты осуществляется строительство каркасного здания. Оно само по себе обладает малой теплоемкостью в силу используемых материалов, поэтому требуется качественное основание, которым и выступает фундамент УШП. Так как во время возведения фундамента УШП осуществляется прокладка всех основных коммуникаций, то на такой фундамент уходит примерно неделя времени. Для классического фундамента, в котором будет выполнена укладка коммуникаций и черновой пол, этот период будет в несколько раз больше.

Минусы УШП

Ленточный фундамент способен простить определенные ошибки, которые могут быть допущены неопытным строителем во время закладки. Что касается фундамента УШП, то здесь ситуация обстоит иначе. Укладка такого фундамента должна выполняться строго по инструкции и технологии. Небольшие отклонения могут привести к нарушению целостности или недостаточной несущей способности. Кроме того, такой фундамент может потерять свои свойства, как превосходный изолятор. Еще одна сложность, которую невозможно разрешить самостоятельно заключается в необходимости качественного анализа грунта. Он должен проводиться специалистами в лаборатории. Только после такого исследования будет возможность правильно спроектировать фундамент.

Перед закладкой фундамента УШП должна быть проведена громадная подготовительная работа для участка, на котором есть перепады уровня грунта. Если они значительные, тогда в некоторых случаях устройство фундамента УШП невозможно. Точнее, это возможно, но стоимость такого фундамента будет неоправданно высокой. При выборе фундамента из шведской плиты необходимо понимать, что сооружение подвала, погреба или гаража под домом будет невозможным. Это связано с неглубоким залеганием фундамента, а также с необходимостью опоры в каждой точке плиты.

Еще одним недостатком основы в виде шведской плиты является вмурованность всех коммуникаций. Это означает, что при возникновении аварийной ситуации разрешить ее будет довольно сложно. Потребуется разрушение части плиты основы, чтобы добраться до труб теплого пола или канализации. Это намекает на необходимость особенной внимательности к прокладке труб во время монтажа плиты УШП. Качественна плита по шведской технологии возводится только из высококачественных материалов. Их важно приобретать только у проверенных поставщиков, которые отвечают за качество материалов. Особое внимание при сооружении фундамента УШП необходимо уделить качеству утеплителя. Он должен соответствовать заявленным прочностным характеристикам. Если это будет не так, то монолитная плита даст трещину во время набора прочности.

Последовательность работ

Понимание строения УШП позволяет определиться с тем, какие именно работы будут проводиться на участке во время закладки такого фундамента. Первым делом выполняется осмотр участка и его разметка. Первичная разметка делается таким образом, чтобы учесть вынос отмостки вокруг будущего здания. Далее с использованием средств механизации осуществляется выемка грунта на требуемую глубину. Учитывается не только высота фундамента УШП, но и размер слоев подсыпки. Когда котлован готов, делается финишная разметка, по которой будет производиться монтаж фундамента.

После завершения разметки делается прокладка траншей под дренажные системы. В траншеи под фундаментом укладываются пластиковые трубы. Чтобы отверстия в них не заиливались, делается подсыпка из мелкого щебня. В некоторых случаях траншеи подготавливаются не в грунте, а в слоях подсыпки из песка и щебенки.

Следующим шагом выполняется укладка гидроизоляции под плиту фундамента на днище котлована. Отдельные листы укладываются с перехлестом в 30 см. Швы проклеиваются водостойкой лентой, чтобы обеспечить однородность всей конструкции. Уже на гидроизоляцию выкладываются песчаный или щебневый слой подушки. Слои могут быть разделены между собой еще одним слоем первичной гидроизоляции. В этом случае на днище котлована укладывается щебень, на него настилается гидроизоляция, а сверху насыпается песок.

На подготовленную подушку под плиту фундамента начинается укладка первого слоя теплоизоляции в виде экструдированного пенополистирола. При этом ряды переплетаются, чтобы швы не расходились. Производится дополнительная фиксация с использованием металлических пластин. Подгонка каждого элемента утеплителя для плиты фундамента происходит с высокой точностью. Далее выполняется укладка остальных слоев утеплителя с образованием канавок для ребер жесткости фундамента под стены.

Следующим шагом выполняется армирование фундамента. В местах, где будет произведено возведение стен, армирование осуществляется двойным слоем. Отдельные пруты фиксируются друг с другом посредством вязальной проволоки. После этого можно выполнять прокладку коммуникаций, которые будут залиты бетоном. Фиксация патрубков производится к каркасу плиты посредством стяжек или схожих элементов. Как только будет завершен монтаж труб, их целостность проверяется под давлением. Если все хорошо, то можно заливать бетон на плиту фундамента. Делается это посредством насоса или миксера. Лучше выполнить работу за один заход, чтобы плита получилась монолитной. Все этапы сооружения такой плиты показаны в видео ниже.

Резюме

Как видно, фундамент в виде монолитной плиты по шведской технологии является отличным решением для зданий из легких строительных материалов. С его использованием можно добиться отличной экономии теплоносителей. Лучше если сооружение конструкции плиты фундамента осуществляется профессионалами своего дела, которые способны выполнить правильные расчеты и учесть все нюансы

Отправить комментарий

2proraba.com

Фундамент УШП технология – плюсы и минусы — Сделай дом

Надежный фундамент – необходимый элемент любого здания или сооружения. Современные технологии позволяют делать его более дешевым и функциональным. Одним вариантов для частного строительства является утепленная шведская плита (УШП). Она заменяет традиционные свайные и столбчатые конструкции. Применение УШП в фундаменте – технология, позволяющая получить монолитное водонепроницаемое утепленное основание, которое даст возможность в будущем экономить на энергоносителях.

Что такое УШП?

УШП фундамент представляет собой прочный железобетонный монолит, укладываемый на слой теплоизолирующего материала. Эта технология была изобретена и опробована в суровых климатических условиях Скандинавии, где отлично проявила себя. Поскольку отечественный климат не слишком отличается, то шведская плита нашла применение и в России.

В основе шведского фундамента лежит бетонный монолит, равномерно распределяющий давление на поверхность грунта. Расположенный под ним слой утеплителя защищает от промерзания, поэтому он не вспучивается при морозах, не осаживается при оттепелях. Теплоизоляция делает основание надежным, оно не растрескивается весь срок эксплуатации здания, гарантирует гидроизоляцию и надежную опору для стен.

Особенностью является то, что фундамент УШП имеет небольшую глубину, поэтому его можно применять в сложных условиях:

• при повышенном уровне грунтовых вод;
• на рыхлых, мягких и сыпучих грунтах;
• на ненадежных основаниях, которые могут сдвигаться или вспучиваться.

Основные достоинства и недостатки

Технология с применением плиты УШП позволяет выполнить работы самостоятельно без привлечения тяжелой техники. Во многом она схожа с традиционным ленточным основанием, доказавшим свою надежность. При этом УШП фундамент более практичен и имеет множество других достоинств:

• Не требуется тяжелая техника для выполнения земляных работ, поскольку для строительства потребуется более мелкий котлован. Для небольших коттеджей их делают вручную.
• Монолит, лежащий в основе фундамента УШП, утепляется со всех сторон, под основанием и с боков. Поэтому он не подвержен перепадам температур, что продлевает срок его службы.
• При проектировании в монолит сразу включаются инженерные коммуникации, такие как канализация и водопровод, что удешевляет и ускоряет строительство.
• УШП обладает универсальными характеристиками, поэтому фундамент можно возводить на любой почве. Ее можно использовать для домов высотой до трех этажей.
• Плита является надежным гидроизолятором, что делает здание более долговечным. Она препятствует появлению мостиков холода, поэтому на стенах не появляется конденсат и грибок.
• Верхняя поверхность УШП является готовой основой для пола в помещениях. Это удешевляет отделочные работы в здании.
• В конструкцию включается армирование и укладка теплых полов, что снижает расходы на строительство, ускоряет отделку помещений, делает отопление более экономичным за счет теплоизоляции.

Как всякая технология шведской плиты имеет и свои минусы, главным из которых считается стоимость такого фундамента. Среди других негативных особенностей отмечают:

• Невозможность устройства подвала под домом.
• Мягкость теплоизолирующего слоя может приводить к усадке здания, его могут повредить грызуны.
• Поскольку технология применяется несколько лет, нет достоверных данных о долговечности утеплителя.
• Сложности при строительстве зданий на склонах, ограничение высоты тремя этажами.

Относительно затрат на возведение УШП, деньги на материалы компенсируются возможностью отказаться от тяжелой техники, сделать большую часть работ своими руками. При эксплуатации затраты дополнительно компенсируются за счет теплоизоляции и экономной работы системы отопления.

Конструкция плиты

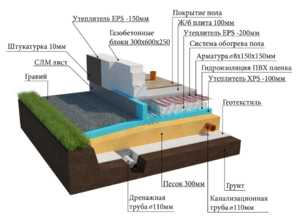

УШП фундамент — многослойная конструкция в виде пирога, главной частью которой является железобетонная плита. Шведская плита состоит из таких конструктивных элементов:

• Дренажная система из гравийной подушки или слоя из смеси гравия и щебня. Она же является демпфером, компенсирующим деформации почвы при ее замерзании и оттаивании. В дренаж монтируется система водоотвода, по которой талые или грунтовые воды будут отводиться от здания.
• Геотекстиль, отделяющий дренажную систему от грунта, который может его засорить.
• Гидроизоляционный слой отделяющий железобетонный монолит от грунтовых вод.
• Сверху укладывается теплоизолирующий материал, в основании и по контуру фундамента, чтобы избежать появления мостиков холода и обеспечить одинаковую температуру всей плиты.
• Каркас из толстых стальных прутьев, придающий фундаменту из УШП дополнительное сопротивление изгибающим и растягивающим нагрузкам.
• Все виды инженерных коммуникаций прокладываются внутри монолита – силовые и связевые кабели, водопровод, канализация, система теплого пола тоже устраивается на начальном этапе перед заливкой фундамента.
• Бетонная плита, на которую будет приходиться вся нагрузка – ее толщина подбирается, исходя из этажности здания и типа грунта. Под несущими стенами или колоннами делаются ребра жесткости.

При расчете толщины фундамента УШП лучше обратиться к проектировщикам, которые учтут тип грунта, марку раствора и другие характеристики, необходимые для успешного осуществления проекта. Слишком тонкое основание рискует треснуть в любой момент под весом здания, а толстое приведет к необоснованным затратам. В зависимости от расчетных параметров, толщина плиты находится в пределах 15-35 см.

Читайте также: Выбор марки бетона для фундамента

Технология изготовления

Строительство основания по современным технологиям требует четкого соблюдения всех условий. УШП фундамент не является исключением, поэтому при его монтаже требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, периодически поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев, каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрические системы в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

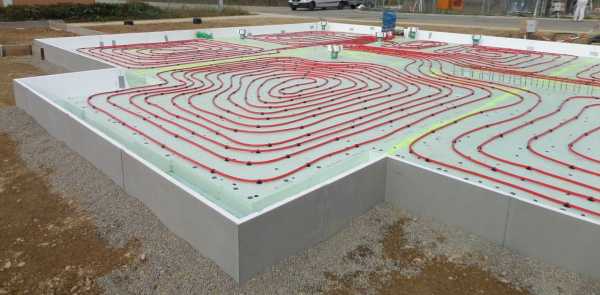

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирольные плиты толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы защитный бетонный слой составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Систему теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму УШП фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически поливать водой.

Читайте также: Как рассчитать сколько нужно бетона на фундамент

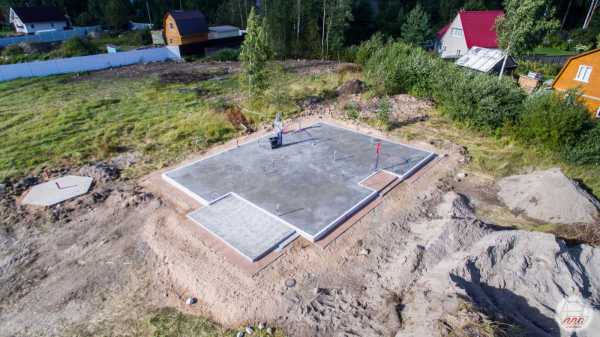

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

Минусы УШП фундамента

• УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
• Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
• Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
• Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
• Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.

sdelaydom.guru
