делаем правильный уклон (угол) для крыши

Застойные лужи с дождевой или талой водой – беспощадный враг плоских крыш. С упорной настойчивостью они разрушают покрытие и компоненты кровельного пирога. Для того чтобы атмосферный негатив не создавал угроз, необходимо предусмотреть и провести защитные мероприятия. Самый результативный и доступный по цене способ заключается в формировании уклонов, способствующих быстрому оттоку воды.

Во имя долгой службы крыши и расположенной под ней строительной конструкции нужно знать, как выполняется разуклонка плоской кровли. С целью создания наиболее эффективной защиты следует ознакомиться с применяемыми вариантами ее устройства.

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

  • Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
  • Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
  • Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
  • Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
  • Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

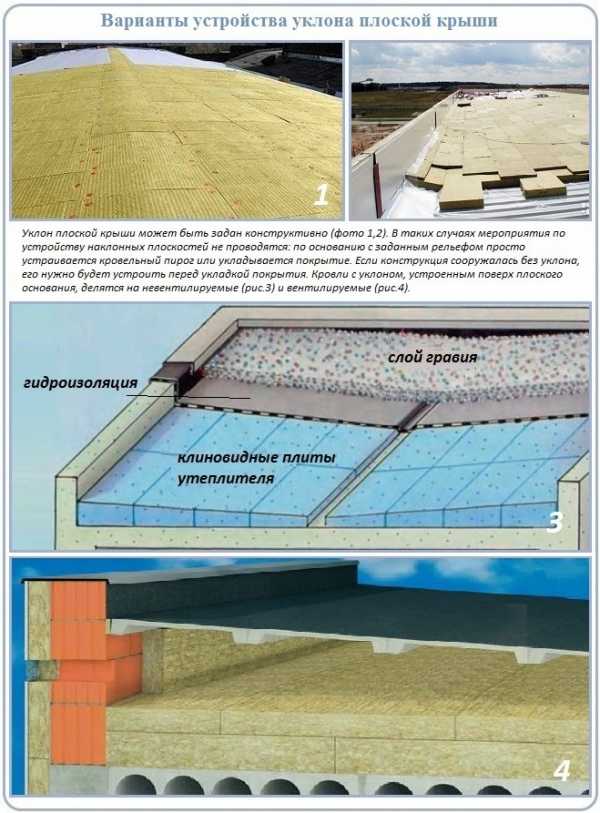

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

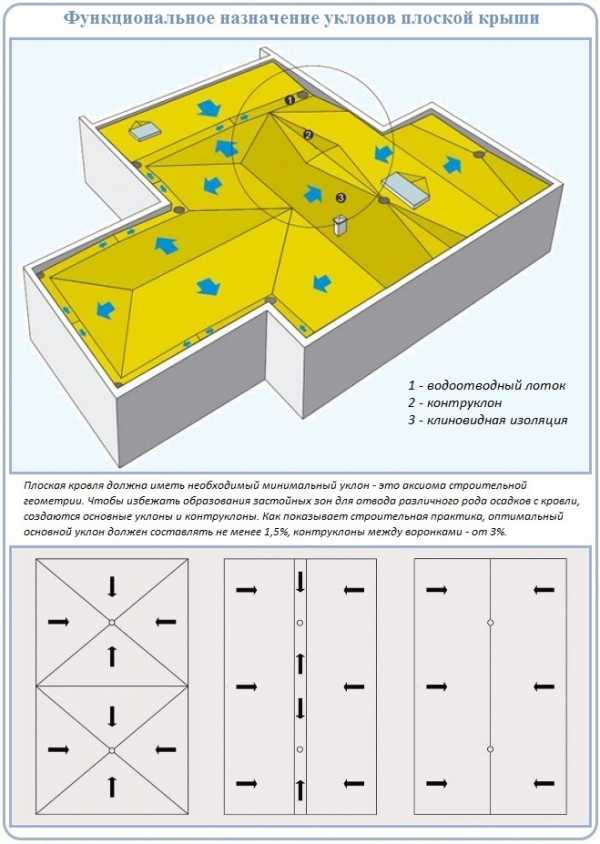

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

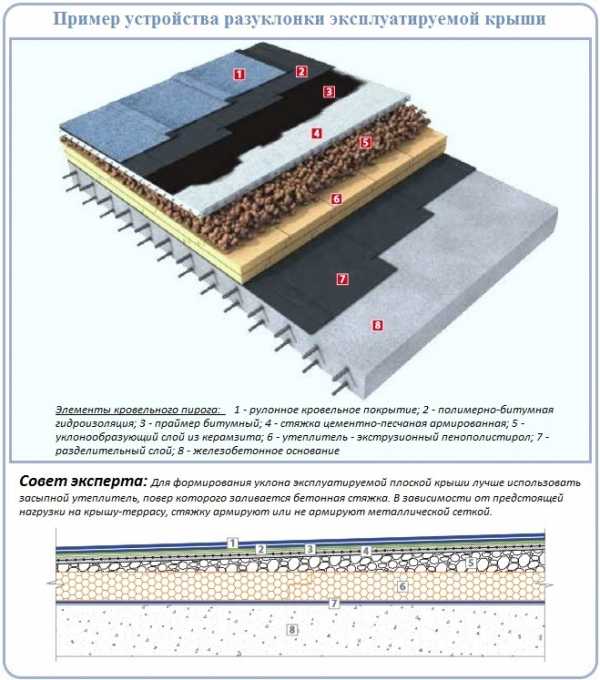

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

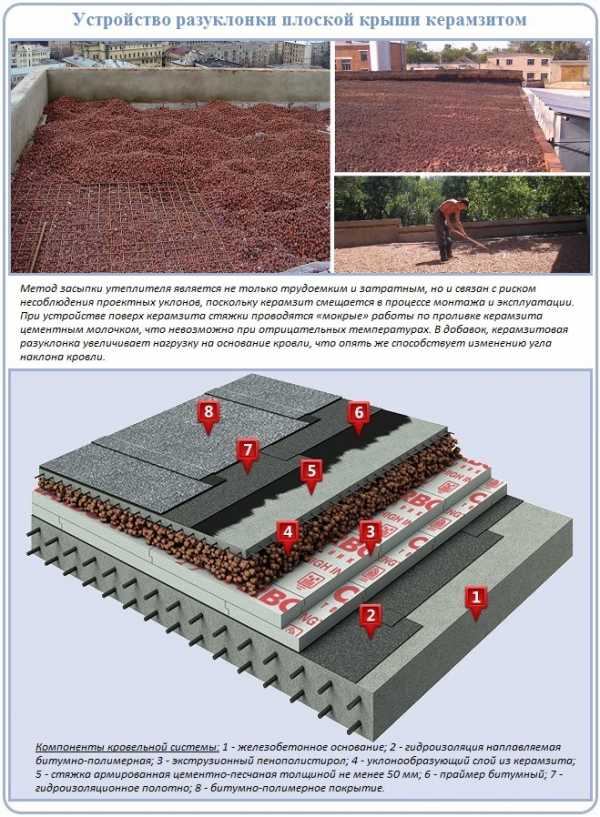

  • Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.

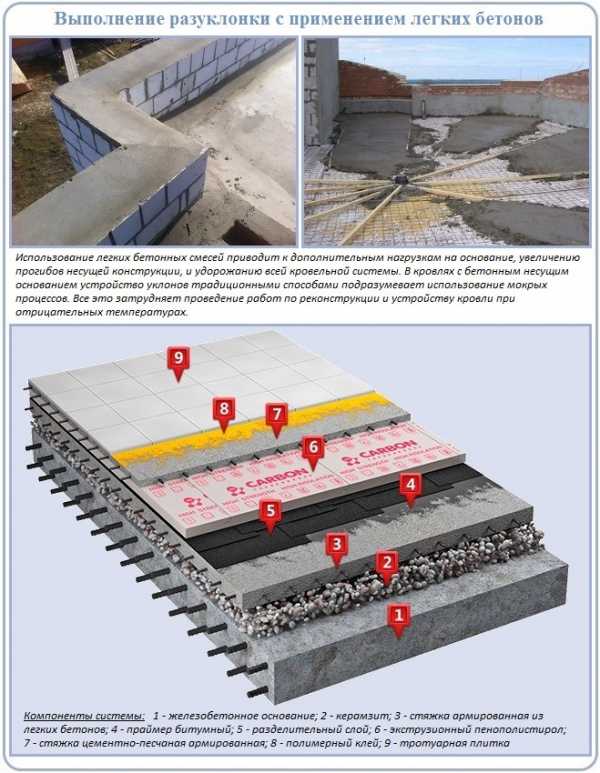

  • Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.

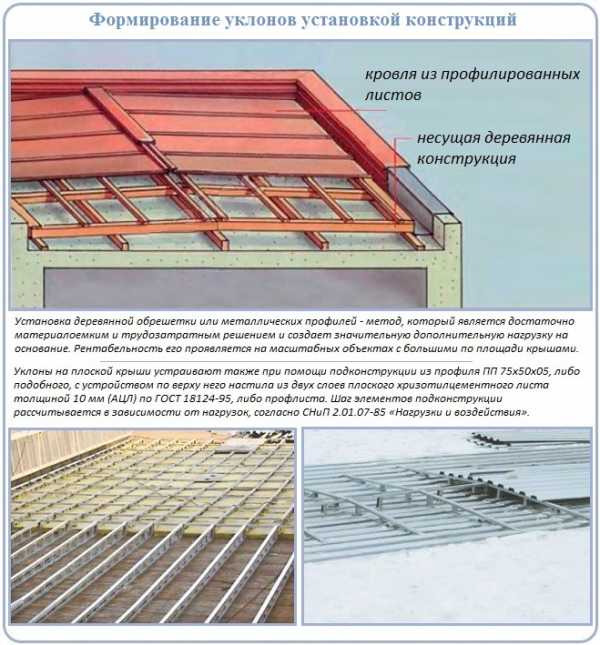

  • Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.

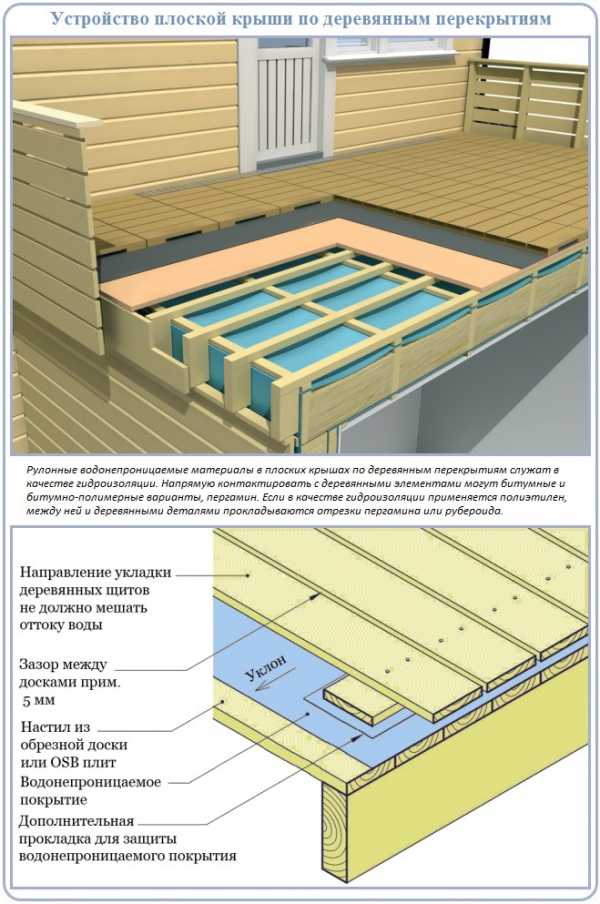

  • Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.

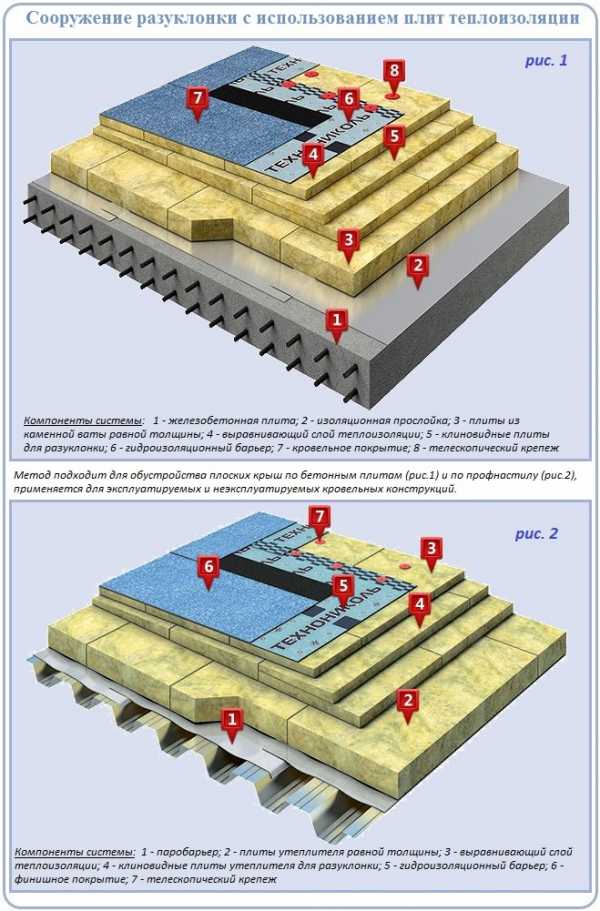

  • Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Клиновидные теплоизоляционные плиты неспроста признают оптимальным способом решения проблем водоотведения с плоской крыши. Это наиболее удобная, дешевая и простая схема, не требующая от исполнителя углубленных навыков и фундаментальных познаний в кровельном деле.

Клиновидные плиты нарезаны в заводских условиях, что гарантирует точность результата предстоящей работы. К комплекту материала обязательно прилагаются выверенные на практике указания по укладке.

Плюсы применения клиновидных плит

Пенополистирольные и минераловатные плиты для формирования уклонов обладают равнозначным набором преимуществ, это:

  • Незначительный вес, благодаря чему выполненная из утеплителя разуклонка создает наименьшую нагрузку на несущие строительные конструкции.
  • Транспортировка к месту укладки без использования грузоподъемной строительной техники.
  • Независимость технологии от погодных условий. Возможность провести успешную укладку, невзирая на неблагоприятные для строителей прогнозы.
  • Ощутимое облегчение и ускорение действий по формированию наклонных плоскостей. Нет нужды в переносе финишных работ из-за необходимости выдерживать технологические перерывы. Например, ждать 28 дней, чтобы цементно-песчаная стяжка набрала необходимые параметры твердости.
  • Значительное сокращение затрат на сооружение наклонов, необходимых и достаточных для беспрепятственного тока дождевой и талой воды.

Важно: несмотря на традиционные для материалов теплоизоляционные качества, клиновидными плитами нельзя заменять слой утепления. Разные по толщине элементы не обладают равноценными теплотехническими свойствами во всех точках. Потому слой реального утепления сооружается и рассчитывается отдельно. Его толщина никак не связана с предстоящим водружением клиновидных плит.

Работы по устройству уклона финишного покрытия плоской кровли СНиП II-26-76 предписывает проводить после укладки утеплителя, если теплоизоляция предусматривалась проектом. Если в утеплении плоскости крыши не было необходимости, клиновидные плиты укладываются на покрытое паро- или гидрозащитой основание.

Клиновидную теплоизоляцию используют при сооружении новых крыш и при выполнении ремонтных и восстановительных работ. С помощью легких удобных плит-модулей можно создать буквально любой рельеф, чтобы направить потоки в заданном направлении.

Как плитами сделать уклон?

Клиновидные плиты поставляются в наборах, позволяющих изящно и быстро сформировать уклоны и контруклоны на плоской крыше. Последовательность укладки элементов разуклонки не зависит от того, из какого вида утеплителя они выполнены. Однако состав плит оказывает влияние на схему сооружения наклонных плоскостей.

К примеру, между финишной полимерной мембраной и пенополистирольными или пенопластовыми плитами обязательно должен быть проложен слой геотекстиля. Без разделительного слоя кровля беспечно распрощается с пластификаторами и обязательно придет в непригодность. Зато на базальтовую вату финишное покрытие можно стелить без опасений, не применяя разделительной прослойки, за счет чего существенно уменьшатся расходы.

Полимерной мембране категорически запрещено непосредственно контактировать с битумной и битумно-полимерной гидроизоляцией. Соседствовать они могут только в случае, если между ними будет проложен все тот же разделительный слой.

Еще геотекстильная подложка в обязательном порядке требуется при укладке плит сразу на шероховатое бетонное покрытие, т.е. если они используются исключительно для формирования уклона на неутепленной крыше.

Маркировка элементов разуклонки

В рамках единого производителя клиновидные плиты выпускаются по общему принципу, независимо от состава изделия. Элементы маркируются для облегчения процедуры укладки, имеют идентичные размеры.

Российский изготовитель строительных систем ТехноНиколь, например, предлагает наборы клиновидной разуклонки из пенополистирола и минваты. В обоих случаях:

  • Плиты, помеченные литерами А и В, предназначаются для сборки уклонов размером в 1,7%.
  • Если материал помечен литерами J и K, то его используют при сооружении уклонов в 3,4% и 4,2%.
  • Плоские плиты утеплителя с буквенным обозначением С применяются для набора высоты. Элементы с маркировкой С могут укладывать и под разуклонку, и поверх нее.

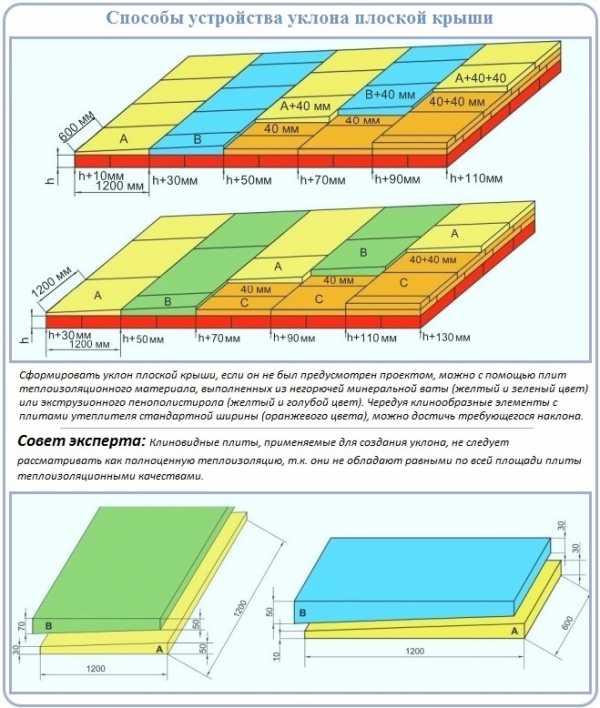

Подробнее на схемах:

В инструкциях от производителя материала обычно имеется схема укладки с наглядным изображением последовательности расположения клиновидных плит. Сооружение одной плоскости, направленной к водосборному желобу, или двух смежных плоскостей, направленных к водосборной воронке, не станет серьезной проблемой для домашнего мастера. Укладку следует начать с самого низкого места крыши и продолжить вверх к создаваемому водоразделу.

Несколько другое дело, если сооружается сложный рельеф с несколькими ендовами и водораздельными хребтами. Придется вычертить план и заранее продумать ход действий. В плане сложный рельеф обычно выглядит как совокупность ромбов и треугольников. Укладка в таких случаях стартует от края ромба или треугольника, финиширует процесс в центре условных фигур.

Требующейся высоты достигают посредством набора плит с необходимой толщиной. При устройстве ромба его как бы делят на четверти, а треугольник на половины. Каждый сегмент собирается отдельно, после чего по факту производится подрезка.

Правила установки креплений

Установка клиновидных плит на основание без предварительной теплоизоляции производится методами, обычно применяемыми в устройстве мягкой кровли из ПВХ мембраны или битумного покрытия. В приоритете механический способ крепления к основанию, согласно которому телескопическим плиты крепятся саморезами с телескопической насадкой.

Фиксация клиновидных деталей из минеральной ваты производится одновременно с основным слоем утеплителя. Рекомендовано ставить две крепежных единицы на плиту размером 600×1200мм. Если оба линейных размера плиты больше метра, крепежных точек потребуется 4.

Клиновидную разуклонку необходимо располагать так, чтобы стыки ее не совпадали со стыками нижележащей теплоизоляции, т.е. принцип разбежки швов соблюдается и по отношению к многослойной системе утепления, и по отношению к слою утепления с уклонообразующим материалом. Если элементы теплоизоляционной разуклонки укладываются на основу без утепления, их приклеивают или просто пригружают.

Отметим, что пенополистирольные плиты нельзя приклеивать с помощью битумного клея, содержащего большое количество органических растворителей. Материал «не дружит» с органическими растворителями и бензином. Потому их соседство следует исключить.

На время производства монтажных операций пенополистирольные плиты рекомендовано склеивать между собой двусторонним скотчем, чтобы они не смещались от неосторожных прикосновений. На собранный сегмент сложносоставного уклона желательно положить груз, чтобы он сохранил местоположение.

Тип крепежа должен соответствовать разновидности основания, к которому производится фиксация панелей:

  • Для установки на профнастил потребуются сверлоконечные саморезы Ø 4,8мм.
  • Для крепления к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам прочностью М150 нужны остроконечные кровельные винты Ø 4,8мм вместе с полимерной анкерной гильзой.
  • Для фиксации на бетонных основаниях класса В-25 необходимо запастись забивными анкерами.

Размер саморезов подбирается с учетом толщины слоя так, чтобы винт зашел в бетон на 5см, а за тыльную сторону профнастила выступал не менее чем на 1,5см. При устройстве разуклонки по старым ремонтируемым кровлям с битумным покрытием используется тарельчатая категория креплений. Возраст ремонтируемой битумной кровли должен быть более года.

Использование галтелей из утеплителя

Треугольную в срезе длинномерную деталь из базальтовой ваты применяют для перенаправления токов атмосферной воды от сопряжений вертикальных и горизонтальных поверхностей. Укладывают их вдоль линии состыковки крыши с парапетом, примыкающей стеной, бортиками зенитных фонарей, дымоходов и т.д.

Нарезанный с безупречной геометрической точностью материал способствует повышению скорости проведения работ по обустройству плоской крыши. Укладка галтели позволяет быстро создать плавный переход от вертикальной поверхности к горизонтальной плоскости.

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.

krovgid.com

Как покрыть плоскую кровлю битумным рулонным материалом

Традиционная плоская кровля должна покрываться водоупорным износостойким материалом. Обычное покрытие для плоской кровли — это два слоя рулонного материала, содержащего в себе большое количество битума с полимерными добавками. Именно наличие полимеров в битуме придает покрытию необходимую эластичность и температурную устойчивость. Битумно-полимерное рулонное покрытие для плоских кровель наиболее дешевое на сегодняшний день. При условии соблюдения технологий укладки его срок службы не маленький – 25 и более лет. Рассмотрим основные особенности конструкции кровли с битумным покрытием, как создается наиболее простая и дешевая плоская кровля.

Конструкция плоской кровли с битумным покрытием

  • Железобетонное основание.
  • Уклонная засыпка. Выполняется сыпучими, чаще не тяжелыми материалами, например керамзитом. Углы наклона должны соответствовать проектным требованиям, чтобы не допустить застой воды на отдельных участках, а значит обледенения, рост мха и др.

    Минимальный угол наклона плоской кровли– 1,5%, недопустимая кривизна поверхности – 10 мм вдоль уклона и 5 мм поперек на длине 2,0 метра. На расстоянии ближе 0,5 м от водоотливной воронки угол наклона не менее 4%.

  • Стяжка поверх уклонной засыпки – это выравнивающий слой под пароизоляцию. Может быть выполнена и простой подсыпкой мокрого песка в соответствии с проектом.
  • Пароизоляция. Необходима для предотвращения намокания утепления в точке росы за счет паров поступающих из здания. Применяются специальные полиэтиленовые мембраны с упрочняющим слоем.
  • Утеплитель в два слоя с перехлестом швов. Сейчас обычно применяется паронепроницаемый не накапливающий воду экструдированный пенополистирол. Целесообразная толщина для умеренного климата – от 15 см.
  • Стяжка поверх утеплителя – обычно поверхность утеплителя предусмотрено укрепить с помощью цементно-песчаной стяжки, для перераспределения нагрузок
  • Поверхностное покрытие — гидроизоляционный материал.


Как видим, гидроизоляционное битумно-полимерное покрытие лишь венчает собой большой пирог. В плоской кровле все должно быть сделано правильно, иначе покрытие не будет выполнять свои функции или срок выполнения будет совсем не большим.

Подготовка основания под нанесение битумно-рулонных материалов

При подготовке основания под укладку рулонных битумных материалов важно правильно подготовить примыкание кровли к сплошному парапету (вертикальной конструкции), которая должна быть оштукатурена на высоту заводки материала – не менее 300 мм.

По периметру кровли у парапета делается галтель – специальный буртик, имеющий угол наклона 45 градусов, высоту и ширину — по 100 мм. Он обеспечивает плавность перегиба покрытия при переходе с горизонтали на вертикаль. Может быть изготовлен из цементно-песчаного раствора или из плотного утеплителя.

Основания из бетона или цементно-песчаной смеси перед укладкой битумных рулонных материалов должны быть сухими и чистыми. Влажность не более 4%. На поверхности производится сборка мусора и пыли, затем поверхность грунтуется битумным праймером, в том числе галтель и парапет на высоту заведения материала.

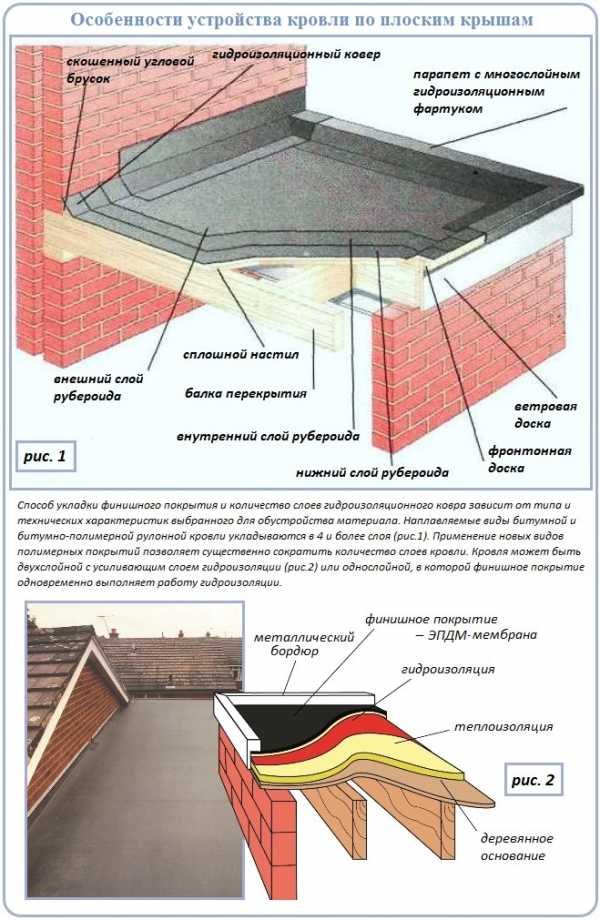

Как должны быть уложены слои битумного покрытия плоской кровли

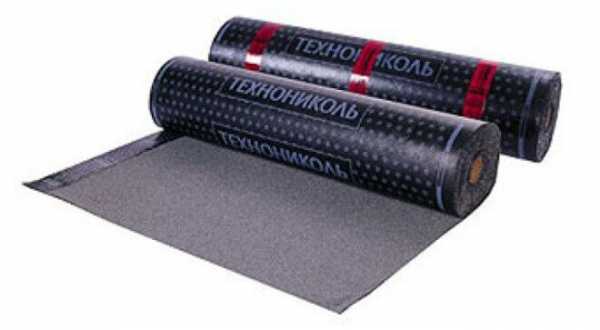

Битумные рулонные материалы укладываются на кровлю в два слоя полосами. Материал нагревается открытым пламенем от горелки. Прогрев производится во время раскручивания рулона по поверхности так, чтобы битум начинал течь и наплавлялся на основание.

Все полосы первого слоя кладутся с взаимным нахлестом по ширине на 8 см, а встык по длине – на 160 мм. При этом нужно следить, что бы стыки в соседних полосах не образовали одну линию – смещаются не менее полуметра.

Второй слой рулонного битумно-полимерного покрытия укладывается по стыкам полос нижнего слоя — сплошной материл второго слоя должен закрывать стыки полностью, расстояние от стыка до края полосы второго слоя — не менее 0,3 метра.

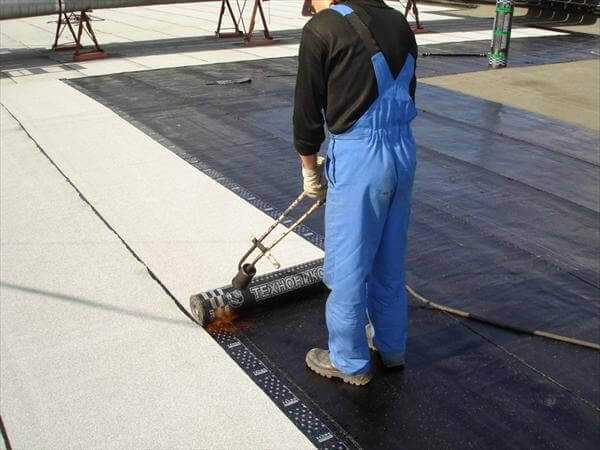

Процесс укладки битумного рулонного материала

Полосу материала раскатывают по поверхности для примерки его положения. Затем материал наматывается на шпулю из картона, которая вставляется в держатель. Производится нагрев материала газовой горелкой при его равномерной раскатке. Важно прогреть материал так, чтобы под ними постоянно образовывался буртик стекающего битума, а также по краю полосы битум вытекал на расстояние 20 -25мм. Прогревается и ранее уложенная полоса на месте стыка.

В местах примыкания к вертикальным конструкциям укладка выполняется на высоту галтели. А если рулон раскручивается вдоль нее, то на галтель кладется дополнительная полоса материала.

Стыковка рулонных материалов с вертикальными поверхностями

Примыкание выполняется отдельными кусками материала, при этом они должны ложиться на горизонтальную часть не менее чем на 150 мм первый слой и 250 мм второй слой (100 мм перекрывает).


Первый слой должен заводиться на вертикальный парапет не менее чем на 250 мм, а второй слой с посыпкой должен заводиться не менее чем на 300 мм, но лучше до полуметра (50 мм перекрывает).

Материал нужной длины отрезается, для первого слоя это 250 мм вертикаль+150 мм горизонталь+длина галтели, укладывается на свое место, затем разогревается и приклеивается его верхняя часть, затем нижняя. Аналогично отрезается и приклеивается второй слой во время укладки второго слоя на крыше.

Как стыкуются битумные рулонные материалы с вертикальными поверхностями

Места стыковки покрытия плоской кровли с любыми другими конструкциями – наиболее ответственные узлы. Они должны быть обустроены по правилам наиболее тщательно. Край покрытия на вертикальной конструкции защищается от воды с помощью различных методов.

  • По краю материала устанавливается специальная закрепленная на дюбелях краевая рейка. Шаг дюбелей – 200 мм. Между кусками рейки, а также в углах – тепловые зазоры 5 – 10 мм. С помощью рейки материал прочно удерживается на вертикальном основании, рейка препятствует отслоению. Рейка и край материала дополнительно обрабатывается битумно-полимерным герметиком.

  • Край материала заводится в штробу-выдру. Таким образом над краем создается козырек, вследствие чего вода не подмывает материл. Дополнительно над выдрой устанавливается отлив из пластика или стали, на полиуретановом герметике. Способ требует обустройства глубокой штробы.

  • Если высота парапета менее 700 мм то такой парапет полностью покрывается рулонным битумным материалом и заворачивается на фасад не менее 50 мм. Сверху материал дополнительно крепится с помощью металлического фартука.

  • Примыкания материала к трубам, антеннам, воздуховодам и т.п. выполняется с помощью фасонных резинотехнических деталей, которые надеваются на трубы. Обжимная часть детали закрепляется металлическим хомутом и герметизируется на примыкании к трубе герметиком. А фартук фасонной детали приклеиваются с помощью расплавленного битума к уже уложенному встык к трубе битумному материалу. Поверх приклеенного фартука дополнительно наплавляется материал второго слоя.

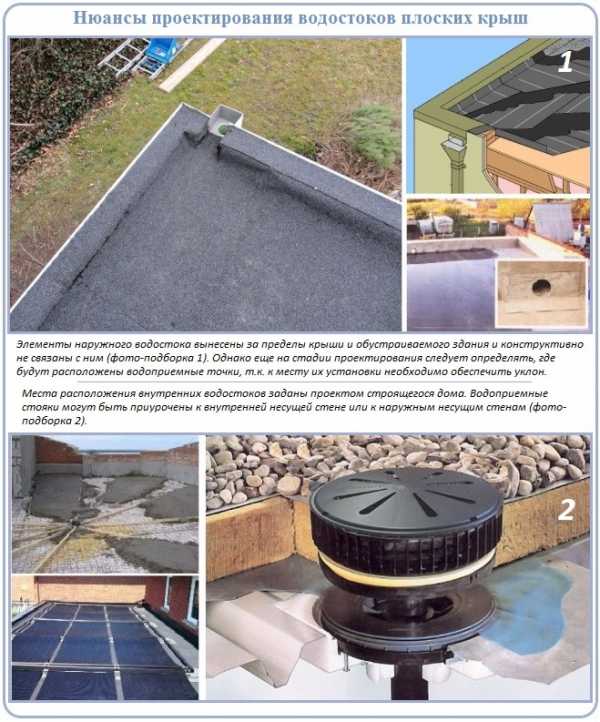

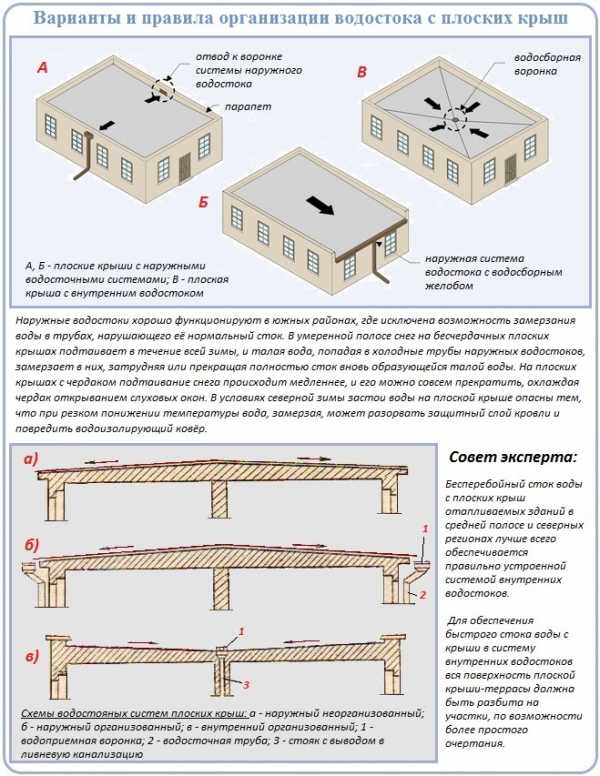

  • Водоприемные воронки устанавливаются в соответствии с инструкцией по их установке.

На простых кровлях подобное покрытие можно выполнить и своими руками. Например, таким материалом, с использованием элементов указанной здесь технологии, можно покрывать плоские кровли гаражей, сараев и т.п. Но для качественного покрытия домов битумными материалами с установленными водоспускными воронками лучше пригласить специалистов.

stroy-block.com.ua

Устройство плоской кровли, структура кровельного пирога, схемы и фото

Популярность крыш с плоской поверхностью вполне оправдана. Ведь обходятся они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, эксплуатируемой ли она будет или нет. Именно от этого зависит применение определенных материалов и технологий.

Чем примечательна плоская кровля и каковы ее особенности

Плоские крыши по сравнению с традиционными скатными имеют ряд преимуществ.

В частности:

  • Экономится материал (ведь площадь у них намного меньше, чем у скатных).
  • Экономия теплоизолятора, гидроизоляционного материала и пароизоляционной пленки.
  • Времени на монтаж плоского покрытия тратится меньше. Ниже и стоимость монтажных работ.
  • Кровлю плоского типа не снесет сильный ветер, а иной раз и ураган.

Используют данный тип крыш для жилых домов, офисных зданий, производственных сооружений. Абсолютно плоскими крыши не делают – надо же куда-то стекать атмосферным осадкам. Как правило, для этого делают уклон около 3 градусов. Уклон может быть сделан при помощи песчано-цементной или керамзита-цементной стяжки.

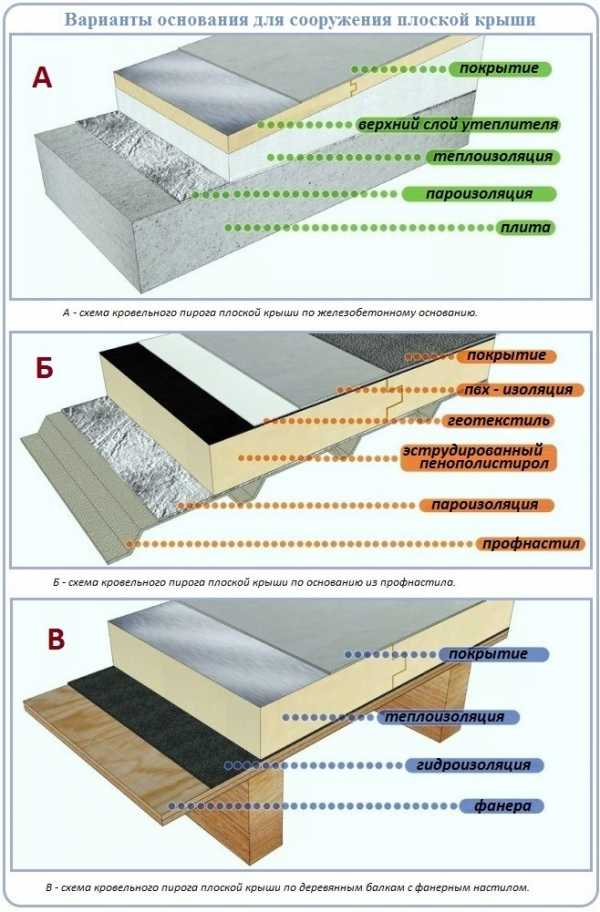

Основанием для плоской крыши, обычно являются плиты из железобетона или иногда в качестве основания применяют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну, а само покрытие для крыши делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены зависит от того, какого типа плоская кровля. Далее мы рассмотрим все возможные типы плоских кровель.

Отличие эксплуатируемой и не эксплуатируемой плоских кровель

Существует два основных вида плоских крыш:

  • Эксплуатируемая;
  • Не эксплуатируемая.

#1. Эксплуатируемая кровля означает, то что на крышу такого дома можно свободно подниматься, а также размещать на ней что-нибудь массивное. К примеру, там может быть оборудована зеленая зона с цветником, бассейн, летнее кафе, парковка для автомобилей. В общем, использоваться это пространство может для самых разных нужд. Зачастую эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь под собой достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться находится очень жесткая и прочная основа способная выдержать значительные нагрузки.


Пример плоской эксплуатируемой кровли, на которой устроена терраса.

#2. Ну, а второй вариант подразумевает такую крышу, подниматься на которую нужно лишь по мере необходимости, в частности для ремонта. Для устройства этой крыши может использоваться менее жесткое основание, в том числе и профилированный лист.

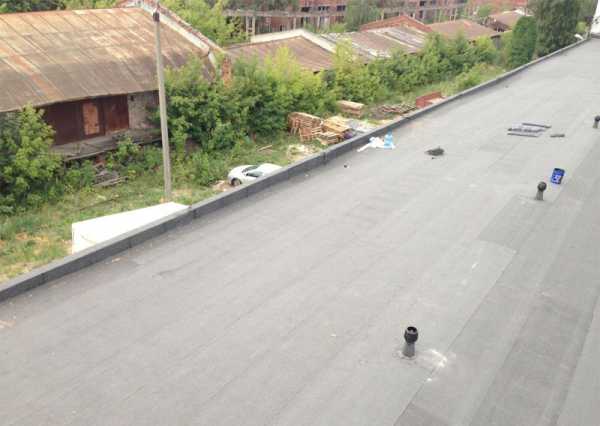

Пример плоской не эксплуатируемой кровли.

Устройство различных типов плоских кровель

Классические или как их еще называют традиционные плоские кровли состоят из бетонного основания на которое настелена пароизоляция. Она призвана защитить утеплитель от влаги, которая может проникать из внутренней части помещения. Пароизоляцию производят при помощи армированной стекловолокном битумно-полимерной мембраной или при помощи специальной паробарьерной пленки. Пароизоляцию настилают таким образом, чтобы с краев кровли она поднималась вертикально на высоту утеплителя. На верх пароизоляции укладывают 1 - 2 слоя утеплителя, который накрывают ковром из битумных наплавляемых материалов.

Более подробно устройство и расположение слоев плоской крыши смотрите на схеме расположенной ниже:

Устройство инверсионной кровли

Чуть раньше (лет 10-15 назад) у плоских крыш был существенный недостаток – слой гидроизоляции, укладываемый последним, достаточно быстро разрушался. И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. И тогда придумали инверсионную кровлю, лишенную этого недостатка.

Технология устройства плоской кровли данного типа происходит следующим образом: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально для этого использовать экструдированный пенополистирол, не впитывающий влагу). Следующим идут покрытие из геотекстиля и дренаж. Верхний слой является защитным, и его часто делают насыпным.

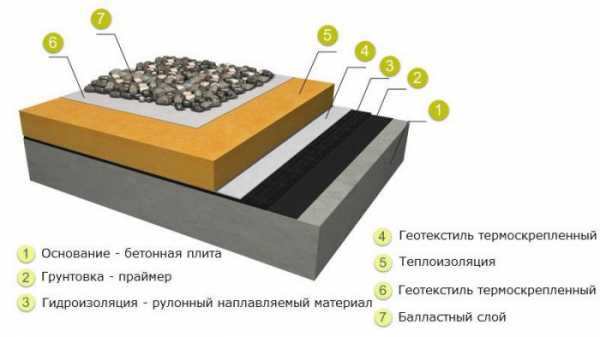

Кровельный пирог инверсионной плоской кровли.

Подобная технология дает следующие преимущества:

  • Теперь гидроизоляция хорошо спрятана, поэтому разрушить ее не так-то просто.
  • Так как утеплитель расположен сверху, то конденсат не образуется.
  • Если что-то повредилось и требуется ремонт, плиты теплоизолятора легко снять, а затем вновь уложить на место.

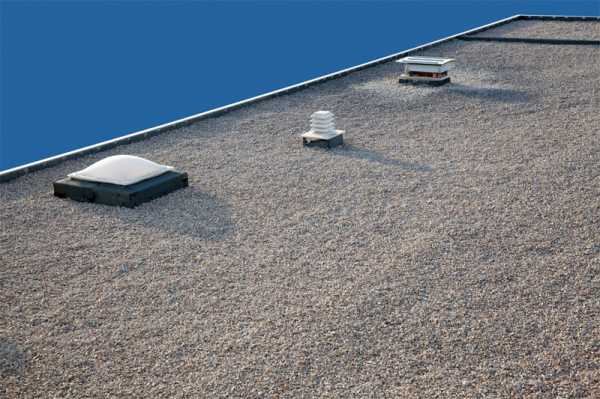

Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.

Устройство дышащей кровли

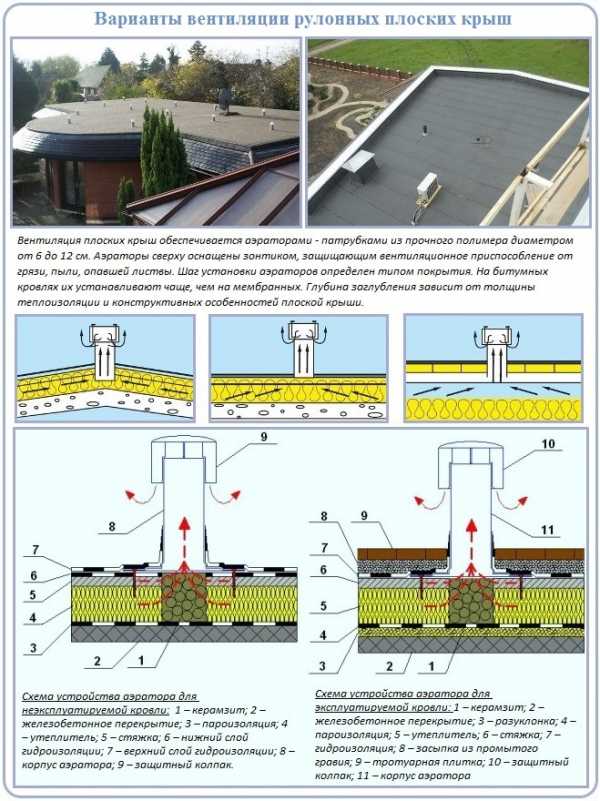

Не секрет, что именно чрезмерная влажность теплоизолятора сильно ухудшает защитные свойства кровли. Из-за этого на ней легко могут образоваться пузыри и трещины, особенно летом, когда утеплитель, нагреваясь от солнца, активно испаряет воду. Кроме утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке.  В результате при отсутствии вентиляции покрытие крыши может отслаиваться от ее основания.

Изобретение «дышащей» кровли помогло избавиться от этой напасти – влага в ней может свободно испаряться, уходя наружу. Применяемое здесь устройство плоской кровли из рулонных материалов наплавляемого типа дает отличную герметичность и большой срок службы. Между полосами битумной мастики находится слой утеплителя, а вентилируется крыша кровельными аэраторами, которые устанавливают на ее поверхности, из расчета 1 штука на 50 м2.


Кровельный пирог плоской дышащей кровли.

Плюсы данного типа покрытия:

  • Монтируя такую кровлю, старый настил снимать нет нужды (от этого, кстати, и протечки в бетоне могут появиться). Сплавляя старое покрытие, мы, напротив, усиливаем гидрозащиту.
  • Уложенный вторым (после старого покрытия) слой для выравнивания поверхности дает прекрасный отток влаги. Ведь этот слой кладется с уклоном.
  • Использовать этот метод можно как при новом строительстве так и ремонте старого здания.


Пример вентилируемой плоской крыши.

Устройство эксплуатируемой кровли

Места в современных городах становится всё меньше, поэтому лишняя парковка или летнее кафе на крыше – отличный выход из положения. Ну, а в собственном доме на эксплуатируемой кровле можно обустроить уютное место для отдыха.

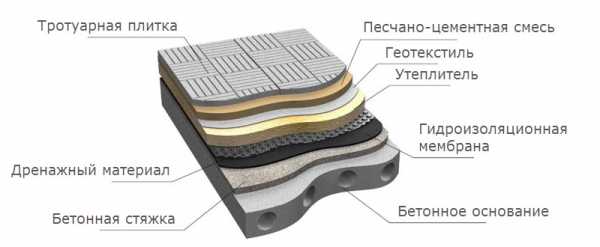

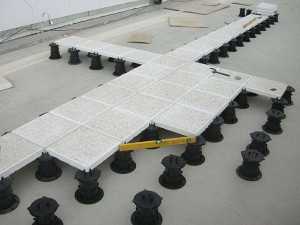

Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на котором лежит пароизоляционный слой. Дальше идут теплоизолятор и гидрозащита. А на самом верху имеется террасное покрытие, которое делается очень прочным. Чаще всего для этого используют тротуарную плитку, под которую кладут песчаную подушку (вместо нее возможно применение пластиковых держателей).


Кровельный пирог плоской эксплуатируемой кровли.

Плюсы эксплуатируемой крыши:

  • Дополнительное пространство никому не помещает, а использовать его можно как угодно.
  • Воплотив в жизнь интересную дизайнерскую задумку, можно получить на крыше красивейший уголок, где удается расслабиться, отдохнуть в тишине, принять солнечную ванну.

Устройство зеленой кровли

В наших «каменных джунглях» людям катастрофически не хватает зелени. Этот недостаток полностью компенсирует крыша подобного типа. Она может стать симпатичным подстриженным газоном, рядами ярких клумб, а иногда и целым сквериком. Только имейте в виду: решать, что на крыше появится садик или газон, нужно заранее – еще в то время, когда дом проектируется.

Технология, можно сказать, обычная для плоских кровель. Главное –  сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон кладется гидроизоляционный слой, а сверху закрывается слоем теплоизолятора (в данном случае лучше экструдированного пенополистирола ничего еще не придумали). Далее – геотекстиль и дренаж, в качестве которого служит гравий или щебенка. После этого закрывают дренаж еще одним слоем геотекстиля – так нашу почву не смоет дождь. В самом конце насыпают землю и сажают растения.

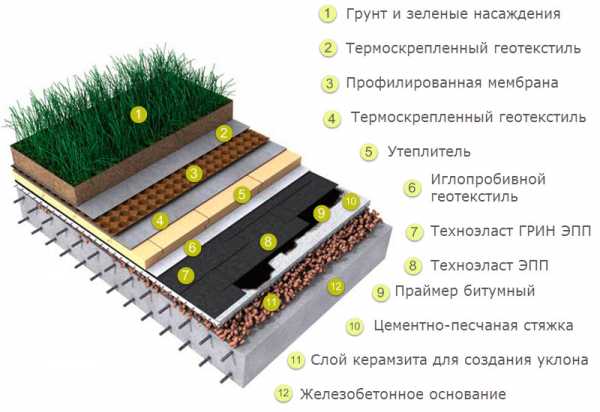

Структура пирога плоской зеленой кровли.

Плюсы подобной крыши заметны сразу – такой зеленый оазис и здоровья прибавит, и душевное равновесие восстановит. Главное – проследите, чтобы соорудили этот оазис профессионалы, а материалы использовались только высочайшего качества. Иначе ремонт в копеечку встанет.

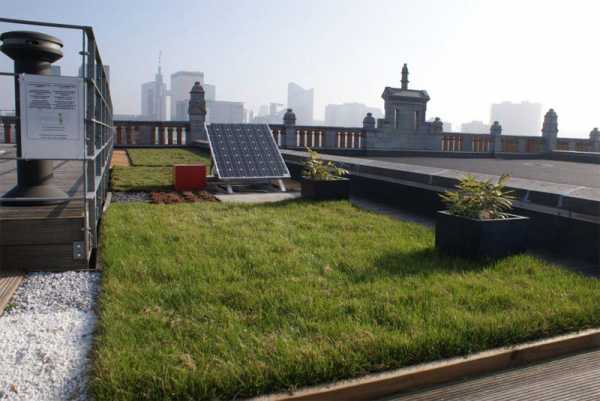

Вот такой замечательный вид может иметь зеленая плоская кровля. Фото: www.buzon-opora.ru

Фото процесса озеленения кровли:

Устройство кровли из ПВХ и ЭДПМ мембран

Поливинилхлоридная (ПВХ) мембрана хороша тем, что благодаря ее применению, потребность в дополнительном гидроизоляционном слое отпадает. А еще она обладает чудесным качеством – термопластичностью. Это значит, что ее швы легко можно запаять с помощью горячего воздуха. ЭДПМ мембрана изготовлена из синтетического каучука, она упругая, прочная и стойкая к ультрафиолету.

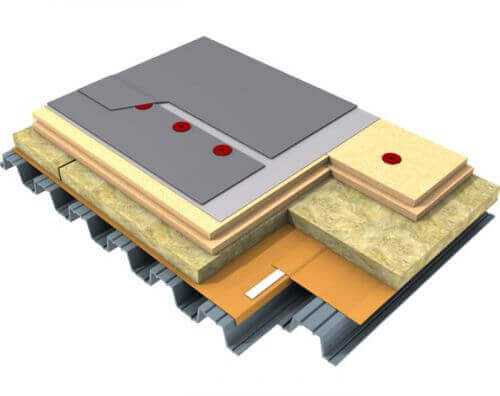

В качестве основы под мембранные виды кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну, а теплоизоляцию лучше всего делать из минеральной ваты. Для этого берут либо жесткие плиты этого материала, либо комбинированные. Поливинилхлоридная мембрана устанавливается прямо на основу через слой утеплителя (его надо уложить отдельно). Крепление происходит в тех местах, где между рулонами материала образуются швы. Крепеж применяют специальный.

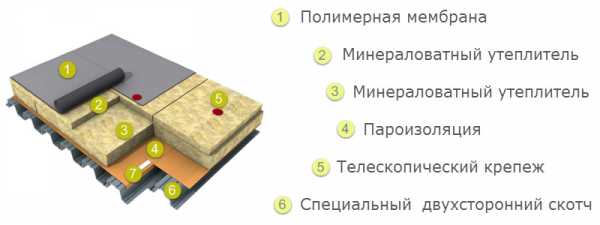

Структура пирога мембранной кровли.

Плюсы мембранной кровли:

  • Оба типа мембран (и ПВХ, и ЭДПМ) служат очень долго, при этом легко перенося любые нагрузки.
  • Производителями выпускаются мембраны большой ширины, что позволяет легко подобрать рулон материала для кровли сложной формы. Швов при этом получится совсем немного.
  • И мороз, и жару подобная кровля переносит отлично.
  • Укладка этого материала не представляет сложности – ведь он очень легкий. Поэтому и основание усиливать не требуется.
  • Ремонтировать мембраны из поливинилхлорида легко, а после ремонта их свойства ничуть не ухудшаются.

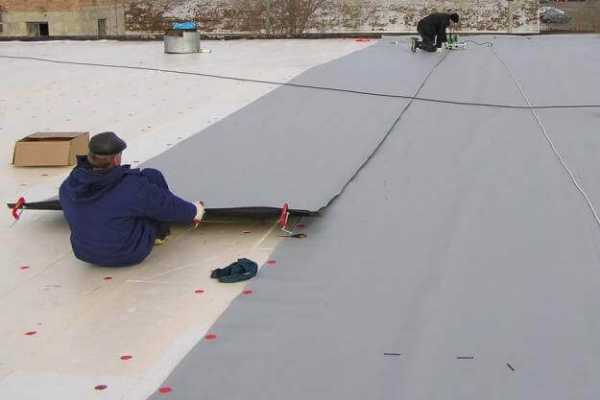

Фото мембранной кровли:

Видео: Устройство плоских наплавляемых кровель

srbu.ru

конструкция, устройство, монтаж, слои, элементы

Внешняя простота плоской крыши нередко вводит в заблуждение начинающих домашних строителей. Элементарная конфигурация наталкивает на мысли об оперативности и дешевизне возведения. Минимальная численность конструктивных элементов способна притупить бдительность самостоятельных исполнителей, несведущих в тонкостях кровельного дела.

В реальности установка плоской крыши требует скрупулезного соблюдения свойственных только ей правил, гарантирующих безупречность работы сооружения и длительную эксплуатацию.

Плоские крыши – отдельная категория кровельных конструкций, не нуждающаяся в возведении стропильного каркаса. Чисто визуально она представляет собой перекрытие, которое опирается непосредственно на стенки постройки. Ввиду отсутствия скатов плоская крыша не огорчает парусностью, возникающей под воздействием порывистых ветров. Однако ее конфигурация не способствует быстрому сходу снежных залежей с поверхности.

Нагрузка от снега не передается стропилам, как в стандартных скатных системах, а давит прямо на стенки строения. Потому плоскими крышами настоятельно рекомендовано обустраивать дома в регионах с незначительным объемом зимних осадков и высокой ветряной нагрузкой.

В областях и районах отечества, расположенных в средней полосе и севернее, плоские крыши применяются преимущественно в индустриальном строительстве.

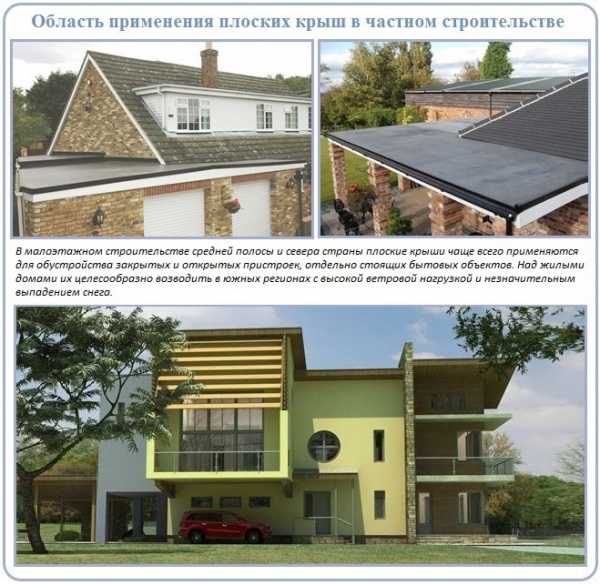

Частники водружают их над одноэтажными пристройками, гаражами, бытовыми сооружениями. Для самостоятельного мастера плоская крыша над сараем или бытовкой – отличный вариант поупражняться на поприще кровельщика.

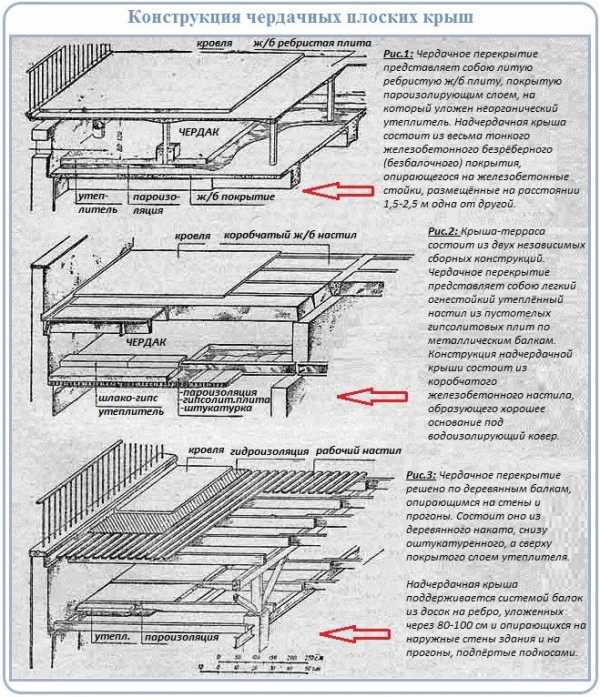

Кратко о конструкции плоской крыши

Плоскими принято называть крыши, единственный условный скат которых расположен к горизонту под углом от 0º до 1,5º, или иначе до 2,5%. Однако ряд технических источников именует плоскими системы с наклоном до 5º, величина в процентах до 8,7%.

Незначительный уклон есть даже у кровельных конструкций, создающих четко горизонтальное впечатление. Формируется он для отвода стоков к точкам водосбора или к свесу.

Независимо от крутизны, слои плоской крыши располагаются в строго определенном порядке:

  • Пароизоляция, покрывающая основание. Необходима она для защиты утеплителя от проникновения бытовых испарений.
  • Утеплитель, укладываемый в один либо два яруса. Требуется для предотвращения утечек тепловых волн через верхнее перекрытие, используется исключительно в утепленных системах.
  • Стяжка, создаваемая при недостаточной жесткости теплоизоляции или при отсутствии уклонов для водостока.
  • Гидроизоляция, защищающая утеплитель и перекрытие от разрушительной работы атмосферной воды. Настилается сплошным водоизоляционным ковром.
  • Финишное покрытие, придающее сооружению эстетический вид.

Поставляемые нынче на рынок марки гидроизоляционных материалов с успехом выполняют функции финишной кровли. К ним относятся многочисленные рулонные и мастичные битумные, битумно-полимерные, полимерные разновидности. Укладка большинства из них производится в один слой.

Из-за незначительного уклона плоских крыш применение штучных материалов в обустройстве противопоказано, т.к. множественные стыки между элементами создают угрозу протечек.

Нежелательно использование крупнолистового металла из-за вредоносного воздействия на материал воды, застаивающейся на плоской поверхности в период обильных дождей и снеготаяния.

При использовании старых, хорошо известных рубероидных типов рулонных покрытий финишную кровлю устраивают в 4 и более слоев, нижние из которых играют роль гидроизоляции. Аналогичным образом сооружается мастичная или эмульсионная наливная кровля: эмульсию или мастику наносят пятью и более слоями, чередуя пастообразный или сметанообразный материал с прослойками стеклоткани или полиэстера.

Для укладки и фиксации перечисленных выше элементов кровельного пирога плоской крыши не нужна стропильная конструкция. Стелют их прямо на основание, которым может быть перекрытие, созданная поверх него стяжка или верхняя плоскость чердачной конструкции. Для крепления систем с ПВХ покрытием используют клеевой, механический или балластный метод. Наливные кровли наносят согласно их названию, потомков рубероида наплавляют или наклеивают.

В отличие от скатных собратьев в плоских системах нет обрешеток, создающих вентиляционные каналы для омовения утеплителя воздушными потоками. Поэтому к подбору конструктивного решения, материалов и к их герметичной укладке следует подходить с должным почтением и сосредоточенным вниманием.

Вентилируемой плоская крыша бывает только при использовании пиломатериалов в строительстве перекрытия и чердака. Последний вариант чаще всего применяется в частном строительстве.

Применяемые виды перекрытий

Сооружение плоских крыш производится по перекрытиям из железобетона, древесины и профилированного листа. Выбор материала для устройства перекрытия зависит от назначения кровельной конструкции, величины перекрываемого пролета, возможной эксплуатации и удобства обслуживания.

Одним из веских плюсов плоской крыши считается вероятность организации на ней эксплуатируемой площадки: места для отдыха, солярия, озелененного участка, террасы и т.д. Безусловно, перекрытие для подобных объектов должно быть достаточно мощным. Кроме того в плоском семействе есть крыши, не предполагающие попутного использования, следовательно не требующие основательного перекрытия.

В зависимости от эксплуатационных критериев под плоские крыши устраивают:

  • Железобетонные перекрытия, если запланирована организация полезного пространства над большепролетной кирпичной или бетонной коробкой.
  • Стальной профилированный настил по металлическим балкам, если сооружается неэксплуатируемая крыша, перекрывающая пролеты любой величины между стенами из кирпича или другого искусственного камня.
  • Деревоплита, созданная из доски толщиной 40-50мм, шириной до 180мм. Применяется она для перекрытия средних и больших пролетов деревянных строений в случае запланированной эксплуатации.
  • Древесностружечные и древесноволокнистые плиты по деревянным балкам, применяемые для перекрытия малых пролетов деревянных и каменных построек. Используются они, если сооружается неэксплуатируемая крыша.

Пиломатериалы лидируют в сооружении жилых малоэтажных объектов, т.к. опережают бетонных и стальных соперников по экологическим критериям.

Заметим, что древесина проигрывает по огнестойкости. Правда, пожароопасность в малоэтажном жилищном строительстве не признается решающим фактором. К тому же для борьбы с ней существуют эффективные средства – антипирены.

Рулонные покрытия в плоских системах с деревянной основой служат тогда только в качестве гидроизоляции, поверх которой устраивается дощатый или паркетный настил.

Если плоская крыша возводится над кирпичной или бетонной коробкой, разумней уложить ж/б перекрытие для эксплуатируемого объекта или профлист для неэксплуатируемого.

Не всегда перекрытие плоской крыши служит основанием для ее устройства. В ряде случаев над перекрытием возводится чердачная конструкция, которая может быть как навесом над основой с кровельным пирогом, так и самой основой.

Структура кровельного пирога чердачных крыш аналогична, но расположены слои могут быть в разных уровнях.

С чердаком или без него?

Безоговорочное зачисление плоских крыш в категорию бесчердачных сооружений в корне неверно, хотя имеет веские технические обоснования. Чердаки у них вполне могут быть или не быть, хоть и формируются они не за счет установки стропильных ног.

В зависимости от наличия чердака плоские кровельные системы делятся на:

  • Бесчердачные, элементы которых конструктивно совмещены с перекрытием. Чердачной надстройки они напрочь лишены, благодаря чему ощутимо сокращается бюджет, выделенный на их сооружение.
  • Чердачные, обладающие чердачной надстройкой над перекрытием. Минимальная высота надстройки 80см. Возведение чердачных конструкций плоских крыш обходится дороже, но благодаря отделению перекрытия от кровли как минимум в три раза увеличивается служебный срок системы.

Кроме бюджетной стоимости в числе плюсов бесчердачных систем фигурирует возможность исключить механическую очистку. Снег будет таять за счет тепла, исходящего из помещения. Ввиду самопроизвольного схода осадков плоские крыши без чердака нецелесообразно обустраивать парапетами.

Достаточно установки перил, что дополнительно сокращает расходы. Минус отсутствия чердака скажется при выявлении причин протечек, потому что состояние теплоизоляции и прочих слоев пирога контролировать невозможно.

Чердак представляет собой воздушную камеру между перекрытием и кровлей. Это своеобразный буфер, компенсирующий разницу температур снаружи и внутри помещений.

Наличие чердака снижает вероятность образования конденсата, как следствие продлевает жизненный цикл элементов конструкции. Элементы чердачной системы всегда доступны для наблюдения: простоту осмотров сложно переоценить.

Неоспоримое преимущество состоит в возможности монтажа утеплителя после строительства, что исключает его намокание. Минус плоских крыш с чердаками заключается в дороговизне и необходимости регулярно счищать снег.

Несмотря на мифическую дешевизну бесчердачных систем это весьма сложное сооружение, требующее опыта от строителя, тщательного подбора материалов и соблюдения технологий их герметичного соединения. Самостоятельному мастеру лучше отдать предпочтение крышам с чердаком, если их строительство не исключено проектным решением.

Тонкости отвода воды

Плоские крыши требуется оборудовать водосточными системами, которые круглый год обязаны беспрепятственно отводить воду в оперативном темпе. Системы бывают наружного и внутреннего типа.

Оптимальный тип водосточной системы определяют климатические условия района строительства:

  • Наружные водостоки сооружают при устройстве плоских крыш в южных регионах, где обледенение стоков в наружных трубах исключено. Согласно наружному типу вода отводится к трубам, расположенным снаружи по периметру здания или к желобу, прикрепленному вдоль самого низкого свеса. В средней полосе наружными системами обустраивают только плоские крыши нежилых построек.
  • Внутренние системы водоотвода атмосферной воды при устройстве плоских крыш сооружают в средней полосе и севернее. В соответствии с внутренней схемой вода по уклонам или наклонно установленным трубам транспортируется к водоприемным точкам в центре крыш. Водосточные трубы, транспортирующие воду в канализацию, проложены внутри строения, но изолированы от помещений.

Несмотря на внушительную стоимость сооружение внутреннего водостока обязательно для умеренных и северных широт, а на юге его устройство нерационально.

Устройство уклонов для водостока

Если уклон плоской крыши не был предусмотрен при строительстве старой крыши и сооружении новой, его необходимо создать. Кровля обязана быть наклоненной к водоприемным воронкам как минимум на 1-2%, приблизительно на 1º.

Желающим знать, как грамотно сделать уклон на плоской крыше и какой материал лучше использовать для формирования разуклонок, нужно придерживаться следующих рекомендаций:

  • Уклоны по ж/б плитам делают преимущественно с помощью стяжки, или сочетают стяжку с предварительной засыпкой керамзита или укладкой плитной теплоизоляции. На неэксплуатируемой крыше достаточно уложить клинообразные плиты минваты, выпускаемые специально для формирования разуклонок.
  • Уклоны по перекрытиям из профнастила формируют с помощью металлоконструкций или клинообразного утеплителя.
  • Уклоны по деревянным основаниям задаются конструктивно, но при отсутствии их в проекте возможно применение клиновидной минваты.

Стяжки из-за серьезного веса заливаются только для эксплуатируемых крыш, возведенных над бетонным перекрытием. По бетонному уклону рекомендованная толщина стяжки 10-15мм, по жестким панелям утеплителя 15-25мм. По засыпной теплоизоляции стяжку заливают слоем в 25-40мм и используют металлическую сетку для армирования.

Нюансы организации вентиляции

Нормальные вентиляционные продухи можно сделать единственным методом – путем установки обрешеток на балки перекрытия, аналогичные способы нам диктуют схемы сооружения скатных конструкций. Ясно, что указанный метод действителен только для деревянных вариантов, а для крыш по бетонному основанию или профлисту он неприемлем.

Система вентиляция кровельных пирогов по бетону и профнастилу зависит от вида и характеристик финишного покрытия. ПВХ-кровля способна самопроизвольно пропускать избыток влаги из утеплителя наружу, поэтому между ней и утеплителем нет необходимости устраивать вентиляционные каналы.

При использовании битумных и битумно полимерных материалов в обязательном порядке производится монтаж флюгарок по всей площади плоской крыши. Шаг расположения указанных приспособлений зависит от толщины утеплителя. Флюгарки-аэраторы обеспечивают вывод влаги из подкровельного пространства наружу.

Рассмотрим распространенный случай строительства неэксплуатируемой плоской крыши над пристройкой на загородном участке. Оборудована она будет наружным водостоком. Утепление конструкции не предполагается, т.к. климатические условия и назначение расположенного ниже помещения не требуют теплоизоляции.

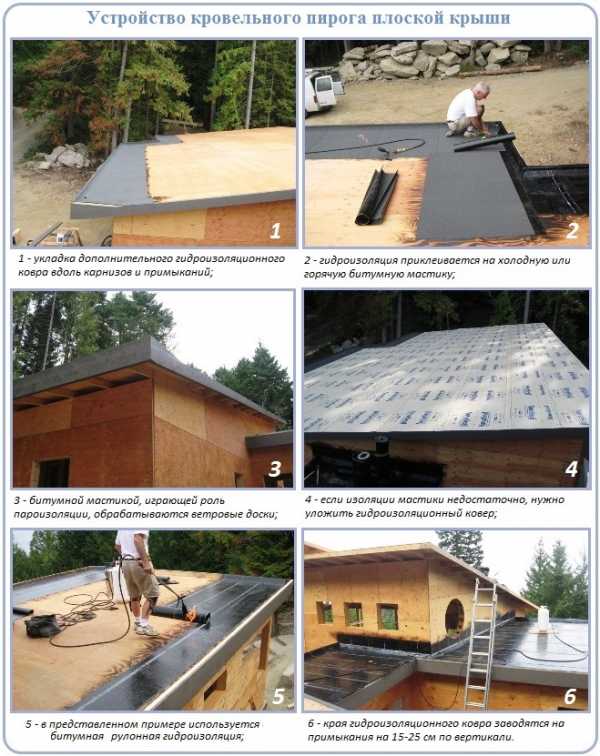

Последовательность сооружения холодной плоской крыши по деревянным балкам:

  • Размечаем шаг установки балок перекрытия, в качестве которых будем использовать доску толщиной 40-50мм. Шаг установки от 50 до 70см: выбирают его, исходя из фактической длины стен. Между балками должны получиться равные промежутки.
  • Доску устанавливаем на ребро, крепим гвоздями или уголками. Необходимый уклон к самому низкому свесу создается самопроизвольно за счет разницы в высоте стен коробки.
  • На балки укладываем сплошной настил из плит ОСП, влагостойкой фанеры или иного подобного материала. Между плитами должен остаться зазор в 3-5мм на компенсацию теплового расширения. Крепятся они оцинкованными саморезами или ершеными гвоздями.
  • По периметру крыши устанавливаем ветровую доску, край которой возвышается над плоскостью будущей кровли на 5-7см так, чтобы образовался небольшой бортик.
  • К бортикам прибиваем деревянную рейку с треугольным сечением или обычный плинтус. Это галтели, необходимые для отвода воды от краев крыши.
  • Все деревянные элементы обрабатываем антисептиками, антипиренами. После их высыхания наносим праймер.
  • По периметру поверх галтелей полосой укладываем дополнительный гидроизоляционный ковер. В случае примыканий и прохождения труб через крышу дополнительная гидроизоляция заводится на прилегающие к ней вертикальные плоскости аналогично, т.е. поверх галтелей.
  • Наплавляем выбранный для обустройства финишный кровельный материал, разогревая его тыльную сторону газовой горелкой.

В случае применения теплоизоляции по основанию сначала раскладывается пароизоляционный слой, края которого заводятся на вертикальные борта. В образованное пароизоляцией некое подобие поддона укладываются плиты утеплителя, толщина которого рассчитывается согласно предписаниям СНиП 23-02-2003. Теплоизоляция крепится к основанию саморезами с телескопическими приспособлениями.

Затем настилается гидроизоляция с заходом на бортики и примыкания. Если для обустройства выбрана одна из последних марок рулонного гидроизоляционного материала, то ей же поручена будет обязанность финишного покрытия.

Внушительный ряд новых полимерно-битумных и полимерных покрытий укладывается в один слой, что способствует экономии сил укладчика и средств на стройку. Среди них есть крайне предпочтительные для домашних мастеров материалы, не требующие использования газовой горелки. Их приклеивают на мастики или с помощью тыльной клеевой стороны, фиксируют механическим способом, укладывают свободно и пригружают балластом.

Закрепить информацию о непростом деле сооружения плоских крыш поможет видео подборка:

Надеемся, что представленная нами информация поможет будущим кровельщикам, решившим собственноручно попрактиковаться в устройстве не такой уж и простой конструкции.

Условий для грамотного сооружения плоской крыши немало, но соблюдать их необходимо для идеальной работы и долгой службы. Сведения о тонкостях и специфике строительства плоской крыши помогут не только решительным мастерам, но и владельцам загородных усадеб, прибегающим к услугам сторонних строительных организаций.

krovgid.com

Кровельные материалы для плоской кровли

С первых дней зарождения и развития в истории человечества архитектурно‑строительного искусства, появились две тенденции обустройства кровли для зданий и строений: скатная объемная и плоская горизонтальная. И если плоские крыши изначально получили распространение в основном в южных средиземноморских и азиатских странах, то скатные вертикальные — в странах северной Европы и в России.

Кровельные материалы для плоской кровли

Объяснение этому достаточно простое и прагматичное: кровля должна обеспечивать надежную гидроизоляцию жилища и выдерживать нагрузку скапливающихся на ней осадков. В южных странах с большим количеством солнечных дней эта проблема не стоит так остро и там, обычно, выбирают наименее дешевый вариант плоской кровли. В северных же странах скатная крыша — мера вынужденная, хоть и более дорогостоящая в процессе строительства.

Плоская кровля: основные особенности

В нашей стране до недавних пор плоские кровли проектировались только для промышленных объектов или многоэтажных жилых домов, а в малоэтажном жилищном строительстве применялись исключительно традиционные двускатные, мансардные либо вальмовые крыши. Но совершенствование технологий и рынок стройматериалов не стоят на месте благодаря чему в последнее время наметилась четкая тенденция использования конструкций горизонтальных крыш в индивидуальной жилищной застройке. Особенно это проявилось после снятия ограничений на площадь и этажность частного домостроения, определявших обязательное проектирование мансардных или чердачных помещений для использования их под жилые помещения.

Ныне при создании проекта частного дома или коттеджа несложно предусмотреть вместо мансарды жилой второй, и даже третий этаж, а на дополнительно образовавшейся площади горизонтальной крыши можно расположить место отдыха, площадку для занятий спортом или фитнесом, небольшую оранжерею, да, хоть обсерваторию: кому что нравится. Все это способствует росту популярности плоских крыш в индивидуальном домостроительстве, а современные технологии и стройматериалы, позволяют не только упростить и удешевить процесс возведения жилого дома, но и обеспечить ему значительную прочность, надежность и долговечность.

Главное достоинство плоского типа кровли — простота и дешевизна. Если затраты на обустройство скатной крыши могут составлять 20–25%, а в случае сложных, многогранных конфигураций, и до 50% от общей стоимости строительства, то вложения в плоскую конструкцию будут в основном определяться расходами на укрепление и утепление верхнего перекрытия, а также на материалы и работы по обеспечению гидроизоляции.

Составляющие элементы плоской крыши

Виды кровельных материалов для плоской крыши

В основном, для гидроизоляции горизонтальных крыш применяются два типа материалов:

  1. Рулонные наплавляемые, используемые для создания покрытия, приклеиваемого к поверхности кровли расплавленной специальными горелками битумной смолой.

    Гидроизоляция плоской крыши рулонными материалами

  2. Мастичные наливные, создающие монолитный слой при полимеризации жидкой мастики, наносимой на поверхность крыши.

В некоторых случаях они могут использоваться в комбинации друг с другом. Для улучшения эстетических и эксплуатационных свойств защитного слоя сверху на него могут укладываться различные декоративные покрытия, керамические или тротуарные плитки, искусственный газон и т. п.

Конечно, наклонная многогранная и многопрофильная крыша способна значительно украсить строение, придать ему неповторимую индивидуальность, но в то же время горизонтальная кровля более практична и функциональна. Повышенная же нагрузка на конструкцию здания в зимнее время из-за большой массы снега, скапливающейся на ней, компенсируется значительным уменьшением веса самой кровли и применением при возведении стен здания как современных прочных материалов, так и новейших технологий строительства. Тем более очистка плоской крыши от снега — процесс намного менее трудоемкий.

Основные характеристики материалов для плоской кровли

Материалы, используемые для горизонтальных крыш, должны в первую очередь обеспечивать качественную гидроизоляцию всего строения — это основное требование для них, и обычно использовавшийся для этого до сих пор рубероид неплохо справлялся с этой задачей. Но сегодня к кровельным материалам предъявляются повышенные требования:

  • прочность,
  • малый вес,
  • теплоизоляция,
  • звукоизоляция,
  • устойчивость к солнечной радиации,
  • морозо — и жаростойкость,
  • биоустойчивость,
  • химическая защита,
  • огнестойкость,
  • долговечность,
  • экономичность,
  • простота эксплуатации.

А в этом соревновании традиционные кровельные изделия на основе бумаги, картона и битума уступают современным материалам по всем пунктам.

Битумные рулонные материалы

Традиционно использовавшиеся всегда рубероид, толь и пергамин, широко применяются и поныне, но главным их недостатком является недолговечность, вследствие малой устойчивости к морозу, ультрафиолету, био‑ и механическому воздействию. Это проявляется в растрескивании и постепенном послойном разрушении, что вызывает необходимость повторных нанесений покрытия через каждые 10–15 лет эксплуатации для рубероида, а при использовании пергамина или толя — 5–10 лет. Поэтому они постепенно уступают место новым синтетическим рулонно‑битумным кровельным покрытиям на основе:

Технониколь — отличный материал для кровли крыши

  1. Стеклоткани, стеклохолста и модифицированного битума, обладающими гораздо лучшей прочностью, долговечностью и другими эксплуатационными характеристиками.
    Стеклобит ХПП‑3.0стеклохолст45 р./кв. м
    Стеклобит ХПП‑4.0стеклохолст55 р./кв. м
    Стекломаст ТКП‑4,5стеклоткань70 р./кв. м
    Стекломаст ТПП‑3,5стеклоткань65 р./кв. м
    Стекломаст ТКП‑4,0стеклоткань60 р./кв. м
    Стекломаст ТПП‑3,0стеклоткань57 р./кв. м
    • А также их аналоги от различных производителей: Линокром, Стеклоизол, Филигиз, Бикроэласт, Бирепласт-Норма, Юникром, Рубикром, Бикрост, Рубемаст, Гидростеклоизол, Рубестек.
  1. Битумно-полимерных кровельных материалов из полипропилена или полиэстера:
  • Изопласт ЭПП 3.0 и 4.0, стоимостью 120 и 140 р./кв. м, соответственно, применяемые для нижнего слоя защитного покрытия,
  • Изопласт ЭКП 4.5Изопласт ЭКП 5.0 — для верхнего слоя, цена — 160 р./кв. м,
  • Изопласт ЭМП 5.5 — высокой плотности, с повышенными требованиями к гидроизоляции, используемый также для железобетонных оснований и фундаментов, цена — 180 р./кв. м,
  • и другие, аналогичные: Мостопласт, Элабит, Люберит.
  1. Алюминиевой фольги: Металлоизол и Гидроизол, используемые в гидро ‑ и теплоизоляции трубопроводов материалы также нашли применение в кровельном деле.

Цифры в названиях материалов обозначают, как правило, вес 1 кв. м материала.

Все эти продукты позволяют обеспечить длительный срок эксплуатации кровли и очень высокое качество покрытия. Как правило, они выпускаются в рулонах шириной в 1 м и длиной 10 м.

Видео — гидроизоляция плоской кровли

Полимерные мембранные материалы

В основе такой кровли лежат армированные пластиковой сеткой материалы:

  • ЭПДМ‑мембраны — эластомеры из синтетического каучука и полимерных смол:
  • Firestone, толщиной 1,15 мм, в рулоне 6,1х30Б5 м, ценой 320 р./кв. м

ТПО‑мембраны — термопластики на основе олефинов и полипропелина:

  • TPO Roofing Systems, 1,15 мм, стоимость — 70 р./кв. м,
  • Также ПВХ‑мембраны из поливинлхлорида:
  • LogicRoof V-SR, 1,5 мм, армированная, цена — 56 р./кв. м.

Полимерно — битумный материал для отделки кровли

Эти кровельные материалы дороже битумно‑полимерных, но обладают большей устойчивость к атмосферным явлениям, прочностью, эластичностью и, соответственно, долговечностью, которая может достигать 50 лет. Кроме того, благодаря своей меньшей массе, примерно 1,3 кг/кв. м, они выпускаются в гораздо большем диапазоне ширины рулонов — от 0,9 до 9 м, что позволяет оптимально подогнать этот параметр под ширину кровли, с наименьшим числом стыков.В отличие от рулонно-битумной «наплавляемой кровли», технология покрытия полимерными мембранами не требует применения открытого огня, неприемлемого на крышах выполненных из горючих стройматериалов. Соединение швов производится горячим воздухом и клеящими лентами. Существуют также и самоклеящиеся кровельные мембраны, что значительно упрощает работы по нанесению покрытия.Мастичные кровлиОсновным недостатком рулонных кровельных материалов, из чего бы они ни были произведены, является неизбежное наличие швов в местах соединений. Кроме появления заметных неровностей на поверхности, это является и частой причиной нарушения гидроизоляции и протечек в результате воздействия погодных явлений.Принципиально иным, лишенным этого недостатка, является бесшовное покрытие кровли специальными мастиками на основе полимерных смол горячего и холодного нанесения. Под воздействием кислорода воздуха и влаги в них происходит процесс полимеризации, создающий прочное, водостойкое, монолитное и долговечное покрытие. Эта технология получила название «наливной кровли».

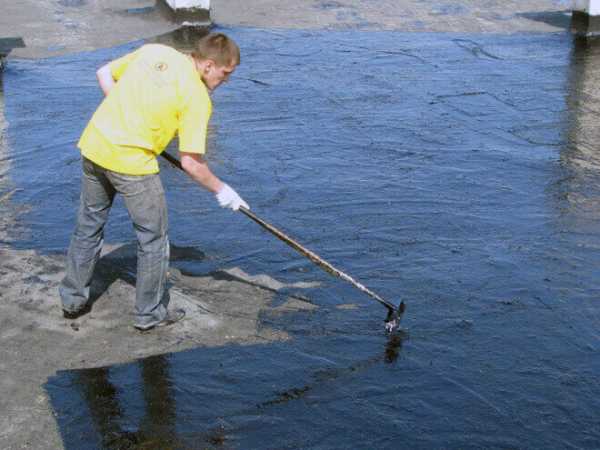

Мастичные материалы отлично подойдут для плоской кровли

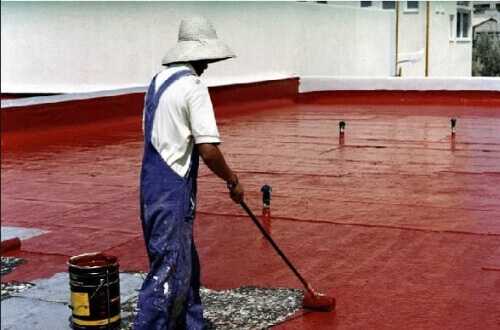

Здесь следует упомянуть также кровлю из «жидкой резины» на основе искусственного каучука и связующих из нефтеполимеров. Это покрытие, наносимое валиком, кистью или путем напыления и обладающее великолепными характеристиками, было бы идеальным во всех отношениях, но его применение сдерживает необходимость соблюдения очень строгих условий по температуре и влажности окружающего воздуха, а также влажности поверхности крыши во время выполнения работ и в процессе вулканизации защитного слоя.Кроме всех несомненных достоинств мастичных кровель, есть и еще одно — простота и быстрота нанесения. Особенно это касается холодных мастик, слой которых разравнивается по поверхности крыши обычной жесткой кистью или щеткой, не требуя предварительного нагревания. Существуют мастичные материалы, разводимые не только органическими растворителями, но даже водой, правда, долговечность их не так высока, зато простота технологического процесса позволяет проводить работы хоть каждый год.Перед нанесением таких материалов поверхность крыши необходимо предварительно обработать праймером или грунтовкой. Это позволит значительно повысить долговечность и прочность защитного слоя. Кроме того, идеальный результат может дать совмещение технологий наплавляемой и наливной кровли.Теплоизоляционные материалыПлоская крыша, в отличие от объемной, не создает дополнительной воздушной прослойки, дающей температурную защиту внутренних жилых помещений дома. Однако, работы по гидрозащите плоской кровли можно предварить созданием внешнего теплозащитного слоя на основе современных материалов таких, как:

  • минеральная или каменная вата,
  • полимерный или экструдированный пенополистирол,

    Пенополистирол для утепления кровли

  • пенобетон.

После укладки теплозащитного слоя, выполняются работы по гидроизоляции кровли, а использование дополнительной внутренней термоизоляции помещений в виде подвесных или натяжных потолков позволяет полностью компенсировать этот недостаток горизонтальной кровли.

Теплоизоляция плоской кровли

Таким образом, применение новых качественных материалов и технологий в современном строительстве позволяет уйти от традиционного дизайна кровель для малоэтажного жилищного строительства, опираясь на альтернативные идеи и методы, помогающие разнообразить выбор индивидуальных решений и вариантов.Видео инструкция — теплоизоляция плоской кровли (крыши)

Битумная мастика мбк-ггорячая20л1000р.
Битумная мастика мбк-ххолодная20л 1500р.
Мастика праймер битумная (готовая)холодная20л1650р.

stroyvopros.net

Минимальный уклон плоской кровли - Всё о металлочерепице

Уклон плоской кровли по СНиП

У плоской кровли, которая возведена согласно требованиям строительных норм и правил, всегда есть небольшой уклон. Если он минимальный – неопытный наблюдатель не заметит. Но если уклона нет вообще – это будет видно сразу. Дело в том, что при отсутствии хотя бы некоторого наклона конструкции на ней станет обязательно собираться дождевая или талая вода.

Даже если поверхность плоской кровли создана идеально ровной, и, казалось бы, ни о каких лужах не может быть и речи, реальность иная. Под воздействием ветра, солнечного излучения, дождей различной кислотности, перепадов температур кровля со временем деформируется, на ней образуются зоны, в которых может задерживаться вода или грязь, приносимая ветром. Если же имеется минимальный уклон, шансов на то, что на крыше будет надолго задерживаться вода или снег, значительно меньше.

Какой смысл в уклоне

Казалось бы, что рано или поздно снег, задержавшийся на крыше, растает, а вода или высохнет, или с ней справится система водоотвода. Опыт, который в конечном итоге вылился в рекомендации Строительных норм и правил, говорит о противоположном. Вода имеет свойство разнообразными методами разрушать конструкцию кровли.

Во-первых, вода на крыше не бывает полностью дистиллированной, ее химический анализ покажет наличие растворенного кислорода и целой гаммы веществ, которые будут активно разрушать материал крыши. Во-вторых, в холодное время года вода может несколько раз в сутки менять агрегатное состояние. Кроме прочего, это еще и изменение объема, несущее в себе мощную разрушительную силу.

Уклон плоской кровли нужен еще и для того, чтобы на ней не скапливалась пыль. Многие видели растительность на крышах жилых и производственных зданий. Казалось бы, откуда там взяться траве и деревьям? Но ветер, вода и солнце делают свое дело неуклонно. А корни растений, как известно, способны разрушить даже очень крепкие материалы.

В чем измеряется и чем определяется уклон

Параметры плоской кровли, в перечень которых входит и минимальный уклон, регулируются сводом правил СП 17.13330.2011 СНиП II-26-76. Столь сложный в обозначении документ проще различать по названию. Называется он «Свод правил кровли», или же Theroofs на английском языке.

Область действия документа – проектирование кровель с применением рулонных, битумных и других кровельных материалов, нескольких видов черепицы, шифера и плиток, стального оцинкованного и медного листа, профилированного листа, алюминиевых, цинк-титановых и прочих конструкций.

Прежде чем рассмотреть таблицу, имеющуюся в своде правил, следует уточнить, что уклон плоской кровли может измеряться или в градусах, или в процентах. Существуют еще и относительные единицы вида 10/12, но они применяются редко.

Таблица, регламентирующая уклон

В пункте 4.3. упомянутого выше свода правил размещена таблица, в которой прописаны нормы, определяющие уклон плоской кровли, то есть его минимальный размер. Значения зависят от вида материалов, применяемых для обустройства крыши, а также от некоторых других факторов.

Итак, если кровля обустраиваться из рулонных материалов или из мастик на основе битума, она должна быть наклонена в пределах от 1° до 6° (1,5-10%), если сверху насыпан гравий или другие крупнозернистые вещества. Если верхний слой – фольга, уклон плоской кровли варьируется в пределах от 1° до 16° (1,5-25%).

При употреблении полимерных рулонных материалов уклон не должен превышать 1° (1,5%) без защитного слоя и 2° (3%) с защитным слоем.

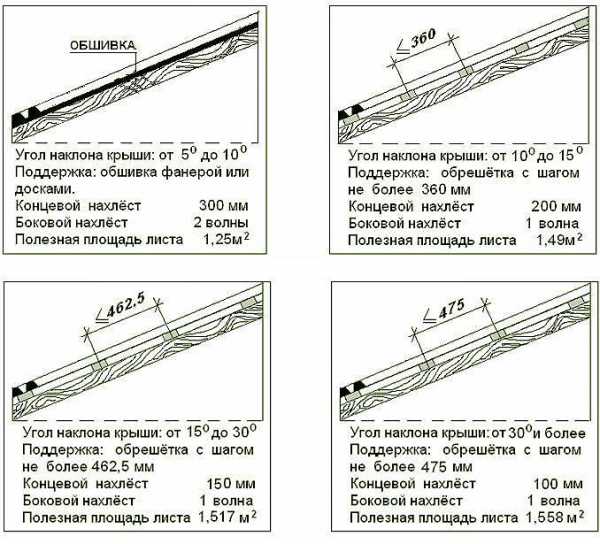

Совсем другие значения предусмотрены для штучных материалов, металлических листов и бетонных конструкций. Для черепицы и шифера наклон плоской кровли по минимуму составляет от 12° (20%) до 22° (40%). Металлические листы могут размещаться минимум под 7° (12%), лотки из железобетона – 3°-6° (5-10%).

Нормы допускают применение значительных уклонов, но при этом требуется соблюдение некоторых дополнительных требований.

Как создают уклоны

Процесс создания уклонов кровли принято называть разуклонкой. В этом процессе применяют:

  • сыпучие материалы, в частности перлит и керамзит;
  • легкие бетонные составы на основе тех же перлита и керамзита;
  • легкие бетонные составы на основе полимерных материалов;
  • утеплительные материалы.

Какой материал будет применен, зависит от конструкции здания, от требуемого уклона и от некоторых других факторов. К примеру, легкие бетоны в некоторых случаях могут оказаться слишком тяжелыми, создающими существенную нагрузку. С другой стороны, при использовании сыпучих материалов создать большой угол невозможно. В общем, у разных материалов есть свои достоинства, недостатки и сфера применения.

Уклон плоской кровли поможет уберечь конструкцию от преждевременного разрушения, значительно продлить ее срок службы и сделать уход более простым.

Расчет уклона плоской кровли и материалы

Каждый мастер обязан знать, что идеально плоской крыша просто не может быть. Это чревато негативными последствиями как для стропильной системы перекрытия, так и для здания под ним. Именно поэтому необходимо делать хотя бы минимальный уклон плоской кровли. Кстати, это регламентирует и СНиП п. 4.3 СП 17.13330. В материале ниже мы подробно разберемся, для чего необходим уклон плоской кровли и как правильно его рассчитать.

Уклон для плоской крыши: прихоть или техническая необходимость

При возведении кровельного перекрытия очень важно понимать, что крыша является основным, принимающим на себя осадочный удар, звеном дома. То есть, кровля испытывает нагрузку ветровую (в случае скатной конструкции), а также снеговую и дождевую. Причем согласно СНиП вес нагрузки на м2 крыши в случае осадков в виде снега составляет 180 кг. Если же снег образует снежный лежалый наст, то эта нагрузка составит уже 400 кг/м2. Кроме того, стоит понимать, что вся масса в виде снега с весенним таянием должна куда-то уйти, а не высыхать естественным образом на кровельном покрытии. В частности же, необходимость уклона для плоского перекрытия обусловлена следующими факторами:

  • Застой сезонной воды на кровельном покрытии, что будет разрушать его со временем под воздействием циклов длительного увлажнения и высыхания.
  • Давление массы осадков на кровлю, что может привести к ее разрушению.
  • Негативное воздействие на кровельные материалы циклов замерзания-размерзания воды на крыше.
  • Скопление слоев пыли на кровельном покрытии, что со временем формирует слой почвы во влажной осадочной среде. Плюс ко всему на благодатную почву падают семена растений, разносимые ветром. А это уже органика, которая при прорастании будет разрушать кровельные материалы.

Важно: чтобы избежать всех перечисленных негативных явлений на плоской крыше, выполняют определенный объем кровельных работ, которые называют разуклонкой. То есть формируют своеобразный минимальный уклон плоской крыши.

Структура плоской крыши

Как правило, плоская кровля имеет такую структуру:

  • Основание. В качестве основы могут быть выбраны ЖБ плиты перекрытия (для крупных многоэтажек) или профильные листы.
  • Для бетонного основания формируют стяжку из цементно-песчаной смеси.
  • Слой пароизоляции.
  • Утепляющие материалы (плитные или рулонные).
  • Гидроизоляционный материал.
  • Финишное кровельное покрытие.

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Чтобы не допустить ошибок при выборе кровельного материала для плоской крыши, необходимо учитывать, что покрытия, имеющие шероховатую поверхность, будут задерживать процесс схождения осадков с крыши. В свою очередь гладкие материалы будут способствовать их быстрому отведению в сторону уклона. При этом для обустройства стропильной системы и шага обрешетки плоской кровли следует учитывать тип выбранного покрытия. А само финишное покрытие необходимо выбирать уже с поправкой на угол уклона плоской крыши. Итак, согласно интенсивности уклона плоской кровли материалы для покрытия могут быть такими:

  • Минимальный наклон ската. Здесь оптимальным вариантом будет рулонный материал в виде стеклоизола или простого рубероида. Можно также использовать мембранную кровлю. Таким образом, если уклон плоского перекрытия составляет всего 2%, тот необходимо настилать от 2 до 5 слоев покрытия. Исключение составляют уклоны плоских кровель 15°. В этом случае можно настелить 1-2 слоя материала. Обрешетка для такой малоуклонной крыши должна быть сплошной.
  • Если угол уклона крыши составляет 12°, то можно в качестве кровельного материала применить профлист. А с увеличением угла наклона до 15° можно стелить и металлочерепицу. Но в таком случае нахлесты должны быть не меньше 20 см, а все стыки необходимо герметизировать максимально тщательно. Шаг обрешетки под такие кровельные материалы делают в зависимости от уклона крыши. Чем он меньше, тем меньшим должен быть шаг. И, наоборот, чем он больше, тем большим допускается шаг досок.
  • Что касается керамической черепицы или асбестоцементных листов (шифера), то по СНиП для таких материалов угол уклона должен составлять не менее 22°. То есть для плоской крыши они не подходят.

Расчет угла уклона плоской крыши

Чтобы изменить правильный угол уклона для плоской кровли, можно воспользоваться одним из трех методов:

  • Использование специальной программы онлайн-калькулятор;
  • Применение прибора угломера;
  • Использование математических вычислений.

Полученные результаты могут выражаться в процентах или градусах. При этом каждая процентно-градусная пара имеет свое соотношение.

Для частного мастера более простым способом будет вычисление с помощью математики. Для этого необходимо будет знать ширину крыши и ее высоту. Схематически любая крыша всегда имеет вид треугольника. Таким образом, необходимо поделить высоту крыши на половину ее ширины:

H. (W:2) х 100 = угол уклона крыши

Полученное значение умножить на 100. Полученный результат будет выражаться в процентах. Его можно сверить по приведенной выше таблице и перевести в градусы.

Если же у мастера имеется угломер, то с его помощью определяется угол уклона кровли и подбирается итоговое кровельное покрытие по СНиП. Кстати, минимальный наклон плоской кровли может составлять 1.5% или 1°. При этом оптимальными значениями для плоских перекрытий является диапазон интервале 1,5–10%. Все перечисленные правила регламентирует СНиП п. 4.3 СП 17.13330.

Разуклонка крыши и материалы для нее

Если плоская кровля имеет большую площадь, то для формирования угла ее уклона можно использовать различные рулонные, насыпные или плиточные материалы. В частности применяют такие:

  • Утепляющий материал. Минеральная вата, пенополистирол и пр. Такие материалы укладывают с уклоном в сторону водостоков и надежно фиксируют в заданном положении.
  • Панели пластиковые. Кардинально новый кровельный материал, который имеет уже заданный угол наклона. Такие панели собирают на крыше по типу пазлов и заливают смесью жидкой резины.
  • Полимеры в бетонной смеси. Часто применяют и такие варианты для разуклонки крыши. Однако стоит помнить, что все таких бетонных смесей очень высок.
  • Бетонная смесь с наполнителем из шлака или керамзита. Такой материал ложится очень хорошо и при этом формирует теплоизоляционный слой. Однако также имеет большой вес.
  • Насыпные утепляющие материалы в виде шлака. керамзита и пр. Для их фиксации насыпь заливают цементным молочком. При этом если не залить сыпучие, то со временем уклон кровли изменится. Сыпучие могут съехать с заданного положения и сформировать единую ровную плоскость.

Важно: работы по разуклонке в крупных масштабах должны проводить только специалисты. И хоть это и достаточно затратно, зато результат будет гарантированно продуктивным.

Понравилась статья? Поделиться с друзьями:

Как правильно выполняется разуклонка плоской кровли: разбор нюансов

Застойные лужи с дождевой или талой водой – беспощадный враг плоских крыш. С упорной настойчивостью они разрушают покрытие и компоненты кровельного пирога. Для того чтобы атмосферный негатив не создавал угроз, необходимо предусмотреть и провести защитные мероприятия. Самый результативный и доступный по цене способ заключается в формировании уклонов, способствующих быстрому оттоку воды. Во имя долгой службы крыши и расположенной под ней строительной конструкции нужно знать, как выполняется разуклонка плоской кровли. С целью создания наиболее эффективной защиты следует ознакомиться с применяемыми вариантами ее устройства.

Содержание

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

  • Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
  • Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
  • Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
  • Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
  • Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др. в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

  • Применение засыпной теплоизоляции. чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.
  • Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.
  • Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
  • Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.
  • Применение клиновидных плит теплоизоляции. выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Клиновидные теплоизоляционные плиты неспроста признают оптимальным способом решения проблем водоотведения с плоской крыши. Это наиболее удобная, дешевая и простая схема, не требующая от исполнителя углубленных навыков и фундаментальных познаний в кровельном деле.

Клиновидные плиты нарезаны в заводских условиях, что гарантирует точность результата предстоящей работы. К комплекту материала обязательно прилагаются выверенные на практике указания по укладке.

Пенополистирольные и минераловатные плиты для формирования уклонов обладают равнозначным набором преимуществ, это:

  • Незначительный вес, благодаря чему выполненная из утеплителя разуклонка создает наименьшую нагрузку на несущие строительные конструкции.
  • Транспортировка к месту укладки без использования грузоподъемной строительной техники.
  • Независимость технологии от погодных условий. Возможность провести успешную укладку, невзирая на неблагоприятные для строителей прогнозы.
  • Ощутимое облегчение и ускорение действий по формированию наклонных плоскостей. Нет нужды в переносе финишных работ из-за необходимости выдерживать технологические перерывы. Например, ждать 28 дней, чтобы цементно-песчаная стяжка набрала необходимые параметры твердости.
  • Значительное сокращение затрат на сооружение наклонов, необходимых и достаточных для беспрепятственного тока дождевой и талой воды.

Важно: несмотря на традиционные для материалов теплоизоляционные качества, клиновидными плитами нельзя заменять слой утепления. Разные по толщине элементы не обладают равноценными теплотехническими свойствами во всех точках. Потому слой реального утепления сооружается и рассчитывается отдельно. Его толщина никак не связана с предстоящим водружением клиновидных плит.

Работы по устройству уклона финишного покрытия плоской кровли СНиП II-26-76 предписывает проводить после укладки утеплителя, если теплоизоляция предусматривалась проектом. Если в утеплении плоскости крыши не было необходимости, клиновидные плиты укладываются на покрытое паро- или гидрозащитой основание.

Клиновидную теплоизоляцию используют при сооружении новых крыш и при выполнении ремонтных и восстановительных работ. С помощью легких удобных плит-модулей можно создать буквально любой рельеф, чтобы направить потоки в заданном направлении.

Клиновидные плиты поставляются в наборах, позволяющих изящно и быстро сформировать уклоны и контруклоны на плоской крыше. Последовательность укладки элементов разуклонки не зависит от того, из какого вида утеплителя они выполнены. Однако состав плит оказывает влияние на схему сооружения наклонных плоскостей.

К примеру, между финишной полимерной мембраной и пенополистирольными или пенопластовыми плитами обязательно должен быть проложен слой геотекстиля. Без разделительного слоя кровля беспечно распрощается с пластификаторами и обязательно придет в непригодность. Зато на базальтовую вату финишное покрытие можно стелить без опасений, не применяя разделительной прослойки, за счет чего существенно уменьшатся расходы.

Полимерной мембране категорически запрещено непосредственно контактировать с битумной и битумно-полимерной гидроизоляцией. Соседствовать они могут только в случае, если между ними будет проложен все тот же разделительный слой.

Еще геотекстильная подложка в обязательном порядке требуется при укладке плит сразу на шероховатое бетонное покрытие, т.е. если они используются исключительно для формирования уклона на неутепленной крыше.

В рамках единого производителя клиновидные плиты выпускаются по общему принципу, независимо от состава изделия. Элементы маркируются для облегчения процедуры укладки, имеют идентичные размеры.

Российский изготовитель строительных систем ТехноНиколь, например, предлагает наборы клиновидной разуклонки из пенополистирола и минваты. В обоих случаях:

  • Плиты, помеченные литерами А и В, предназначаются для сборки уклонов размером в 1,7%.
  • Если материал помечен литерами J и K, то его используют при сооружении уклонов в 3,4% и 4,2%.
  • Плоские плиты утеплителя с буквенным обозначением С применяются для набора высоты. Элементы с маркировкой С могут укладывать и под разуклонку, и поверх нее.

Подробнее на схемах:

В инструкциях от производителя материала обычно имеется схема укладки с наглядным изображением последовательности расположения клиновидных плит. Сооружение одной плоскости, направленной к водосборному желобу, или двух смежных плоскостей, направленных к водосборной воронке, не станет серьезной проблемой для домашнего мастера. Укладку следует начать с самого низкого места крыши и продолжить вверх к создаваемому водоразделу.

Несколько другое дело, если сооружается сложный рельеф с несколькими ендовами и водораздельными хребтами. Придется вычертить план и заранее продумать ход действий. В плане сложный рельеф обычно выглядит как совокупность ромбов и треугольников. Укладка в таких случаях стартует от края ромба или треугольника, финиширует процесс в центре условных фигур.

Требующейся высоты достигают посредством набора плит с необходимой толщиной. При устройстве ромба его как бы делят на четверти, а треугольник на половины. Каждый сегмент собирается отдельно, после чего по факту производится подрезка.

Установка клиновидных плит на основание без предварительной теплоизоляции производится методами, обычно применяемыми в устройстве мягкой кровли из ПВХ мембраны или битумного покрытия. В приоритете механический способ крепления к основанию, согласно которому телескопическим плиты крепятся саморезами с телескопической насадкой.

Фиксация клиновидных деталей из минеральной ваты производится одновременно с основным слоем утеплителя. Рекомендовано ставить две крепежных единицы на плиту размером 600×1200мм. Если оба линейных размера плиты больше метра, крепежных точек потребуется 4.

Клиновидную разуклонку необходимо располагать так, чтобы стыки ее не совпадали со стыками нижележащей теплоизоляции, т.е. принцип разбежки швов соблюдается и по отношению к многослойной системе утепления, и по отношению к слою утепления с уклонообразующим материалом. Если элементы теплоизоляционной разуклонки укладываются на основу без утепления, их приклеивают или просто пригружают.

Отметим, что пенополистирольные плиты нельзя приклеивать с помощью битумного клея, содержащего большое количество органических растворителей. Материал «не дружит» с органическими растворителями и бензином. Потому их соседство следует исключить.

На время производства монтажных операций пенополистирольные плиты рекомендовано склеивать между собой двусторонним скотчем, чтобы они не смещались от неосторожных прикосновений. На собранный сегмент сложносоставного уклона желательно положить груз, чтобы он сохранил местоположение.

Тип крепежа должен соответствовать разновидности основания, к которому производится фиксация панелей:

  • Для установки на профнастил потребуются сверлоконечные саморезы Ø 4,8мм.
  • Для крепления к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам прочностью М150 нужны остроконечные кровельные винты Ø 4,8мм вместе с полимерной анкерной гильзой.
  • Для фиксации на бетонных основаниях класса В-25 необходимо запастись забивными анкерами.

Размер саморезов подбирается с учетом толщины слоя так, чтобы винт зашел в бетон на 5см, а за тыльную сторону профнастила выступал не менее чем на 1,5см. При устройстве разуклонки по старым ремонтируемым кровлям с битумным покрытием используется тарельчатая категория креплений. Возраст ремонтируемой битумной кровли должен быть более года.

Треугольную в срезе длинномерную деталь из базальтовой ваты применяют для перенаправления токов атмосферной воды от сопряжений вертикальных и горизонтальных поверхностей. Укладывают их вдоль линии состыковки крыши с парапетом, примыкающей стеной, бортиками зенитных фонарей, дымоходов и т.д.

Нарезанный с безупречной геометрической точностью материал способствует повышению скорости проведения работ по обустройству плоской крыши. Укладка галтели позволяет быстро создать плавный переход от вертикальной поверхности к горизонтальной плоскости.

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.

Источники: http://krovlyamoya.ru/ustrojstvo/uklon-ploskoj-krovli-po-snip.html, http://build-experts.ru/uklon-ploskoj-krovli/, http://krovgid.com/proekt/razuklonka-ploskoj-krovli.html

stroykrishu.ru

узлы и устройство разуклонки плоских крыш


Любое жилище это крепость, которая защищает человека от негативных воздействий внешней среды. Внутри дома формируются специальные условия, которые подходят для проживания людей. Но чтобы обеспечить эти оптимальные условия необходимо, чтобы все элементы здания были правильно сконструированы. В рамках этой статьи мы поговорим об плоских крышах и способах избавления таких крыш от негативного влияния дождевой воды. А если говорить точнее о том, какой должен быть уклон кровли, минимальный допустимый градус ската воды и оптимально подходящий градус наклона для отвода воды с плоской крыши.

Несколько слов о вреде воды для плоской крыши

Влияние воды на плоскую крышу

Перед тем как начать беседу о необходимом уровне наклона плоской крыши, стоит рассмотреть, для чего он вообще нужен. Здесь все вполне логично: минимальный уклон плоской кровли необходим для формирования системы удаления воды. Но так ли страшна вода для плоской крыши? Если подойти к этому вопросу глобально, то можно сказать что вода ­­- это одна из главных причин разрушения плоской кровли. Если крыша совершенно ровная, то вода вместо того чтобы стечь вниз начинает собираться в «низинах» крыши. И если поначалу данные скопления воды быстро испаряются, то со временен из-за воздействия растений на таком месте образуются «болотца», которые не дают уже воде в этом месте кровли испаряться и тем самым служат процессу разрушения, так как в зимний период при замерзании воды происходит её расширение. И при многократном повторении замораживания и оттаивания (что особенно актуально весной и осенью) происходит сильная деформация покрытия крыши.

В ряде случаев на крыше могут оказаться семена растений и деревьев. Которые, попав в благоприятную среду, начнут прорастать прямо в кровле. Поэтому если вопросу отвода воды с крыши не удалить должное внимание, то через некоторое время можно найти сюрприз в виде березки и частично разрушенной кровли.

Для того чтобы предотвратить образование «болотцев» делают уклон плоской кровли. Это позволяет всей воде с крыши стекать, без задержки в низинах крыши.

Основные технологии, применяемые для создания уклона плоской кровли.

Если рассматривать технологический процесс создания уклона, то обычно выделяют пять видов.

  • Применение легких бетонов с пользованием полимерных материалов.
  • Применение легких бетонов с использованием сыпучих утеплителей.
  • Использование «монолитных» утеплителей (минеральная вата).
  • Использование сыпучих утеплителей (керамзит).
  • Укладка пенобетона.

все вышеперечисленные технологии для разуклонки являются дополнительной нагрузкой для кровли. Поэтому перед тем как приступать необходимо, просчитать, способна ли крыша выдержать еще дополнительную нагрузку или нет. Если вы не обратите должного внимания на этот пункт, то возможен обвал крыши со всеми вытекающими последствиями.

Общие принципы разуклонки крыши

Специалисты сходятся во мнении, что минимальный уклон плоской кровли должен быть не меньше 1°. Максимальный угол наклона же быть не больше 4°, так как больший уклон будет дополнительным весом и лишними затратами. Помимо градуса уклона также важным моментом считается качественная гидроизоляция крыши. Вода с плоской крыши, имеющей уклон, будет стекать на порядок медленнее, чем с покатой крыши. Поэтому дабы обеспечить необходимую надежность и влагонепроницаемость крыши, перед созданием уклона на крышу обязательно укладывается слой гидроизоляционного материала.

Eсли крыша, на которой будет создаваться уклон не ровная, то обязательно перед началом работ на ней монтируют цементную растяжку. Это делается для предотвращения преждевременного разрушения конструкции уклона.

  • Разуклонка крыши при помощи легки бетонов и полимерных материалов. Одним из наиболее приемлемых способов для того чтобы сделать уклон крыши является применение легких бетонных смесей с добавлением различных полимерных материалов (например экструдированный полистирол). К плюсам данного метода относиться прочность конструкции и относительная простота создания. К минусам же в свою очередь относиться увеличение нагрузки. Так как бетон (даже легкий) является очень тяжелым материалом. Также к минусам можно отнести высокую стоимость создания подобного уклона.
  • Разуклонка крыши при помощи легких бетонов и сыпучих утеплителей. Данный вид создания уклона крыше очень похож на выше описанный, только вместо полимерных смесей в бетон добавляются керамзит или перлит. Использование подобных материалов позволяет снизить цену разуклонки крыши. Хотя в результате применяя данного метода, вес самого уклона будет больше, чем при методе использования бетона с полимерами. Да прочность данного уклона на порядке меньше.
  • Разуклонка крыши при помощи «монолитных» утеплителей. Данный способ создания уклона крыши является одни из самых дешевых. Суть его довольно проста, на подготовленную крышу выкладываются листы утеплительного материала. В качестве которого может служить как листы минеральной ваты так и листы керамзита. Листы выбранного утеплителя укладываются на крышу, а после скрепляются между собой одним из нескольких способов и сверху все это накрывается гидроизоляционным материалом. Для крепления листов утеплителя между собой обычно их скручивают дюбелями или саморезами. Но в ряде случаев возможно применение клея. Только необходимо учитывать, что клей должен быть достаточно прочным и цепким. Так как если склеенный шов будет разорвать проще чем сам материал утеплителя, то по пришествию некоторого времени возможны смещения листов.

Некоторые компании предусмотрели возможность создания при помощи их конструкции уклона плоских крыш. И поэтому они выпускают продукцию, при помощи которой можно сделать оптимальный угол ската крыши. Так допустим, фирма Rockwool выпустила так называемую систему Руф Уклон. Используя её можно избежать многих сложностей при разуклонке крыши.

  • Разуклонка крыши при помощи сыпучих утеплителей. Данный способ отчасти похож на технологию разуклонки при помощи легких бетонов. Но имеет ряд технологических отличий. Для создания основа уклона крыши используются сыпучий утеплитель (керамзит или перлит). После того как с крышей проведены все подготовительные процедуры (гидроизоляция и выравнивание при помощи бетонной стяжки),  на крышу наноситься слой сыпучих утеплительных материалов. Данный слой необходимо наносить согласно заранее подготовленному проекту разуклонки, соблюдая угол наклона. Затем накладывается слой гидроизоляционного материала. А после все это заливается бетоном, по возможности с выдерживанием угла наклона. К плюсам данного метода обычно относят простоту и дешевизну. Касательно же минусов, то специалисты выделяют главный. Зачастую сыпучие утеплители имеют форму гранул, то выдержать при помощи них точный угол наклона почти невозможно. Да и еще в результате заливки сами гранулы тоже могут смещаться.

Гранулы керамзита бывают порой достаточно крупные. Поэтому если вы при работе не будете аккуратны и точны, то на крыше могут образоваться места, в которых будет скапливаться вода. И все ваши усилия пойдут прахом.

  • Разуклонка крыши при помощи пенобетона. Данный вид одни разуклонки из наиболее оптимальных (по качеству) для того чтобы создать уклон крыши. Так как применяются легкие и прочные материалы, основанные на технологии пенобетона. Это позволяет сильно не нагружать крышу, и получить достаточно устойчивую конструкцию по прочности не уступающую легким бетонам с применением полимеров. Хотя у этого метода есть ряд существенных недостатков. Во-первых, сами материалы используемые при разуклонке достаточно дорогостоящи. Так как для создания угла наклона потребуется специальные газобетонные блоки. Во-вторых, неспециалисту будет достаточно проблематично собственноручно создать уклон крыши при помощи данной технологии. Поэтому, скорее всего, приодеться обратиться к людям, которые профессионально занимаются этим делом и сделали уже не одну крыши. И в-третьих, поверх газобетонных блоков используется стяжка из фибробетонов, а данный материл хоть и не сложен в изготовлении, но требует точно соблюдения пропорций. Как итог получается что потребуется большие затраты на сам материал и на людей которые из него изготовят уклон.
Виды формирования уклона

Как правильно рассчитывается проект разуклонки плоской крыши

Независимо от того какой способ создания уклона вы выбрали, перед работой необходимо составить проект. Для этого выбирается угол уклона крыши, и после производятся измерения, расчеты и замеры. Разумеется, расчеты лучше всего производить уже на этапе когда крыша подготовлена (установлена влагоизоляция и крыша выровнена). Но если вы решили все просчитать, то можно обойтись и без этого.  И не забудьте обязательно предусмотреть водоотвод, иначе уклон крыши бесполезен.

Для разметки и измерений постарайтесь пользоваться только точными инструментами, так допустим некачественная рулетка может иметь погрешность равную 1-2 сантиметрам на 1 метр (бывает и более).

Несколько советов в заключение

Какой бы способ разуклонки крыши вы не выбрали, всегда наверх наноситься слой влагоизоляционных материалов. Постарайтесь выбирать материалы, которые имеют гладкую поверхность, так как по ним вода будет стекать быстрее. Минимальный уклон плоской кровли составляет всего 1 градус, а максимальный 4 и в обоих случаях вода все равно будет стекать гораздо медленнее, чем у пологой крыши. Поэтому если она не будет задерживаться из-за шершавости поверхности, то риск возникновения коррозий крыши будет минимальным.

Наверняка, все советы и информация, изложенные в данной статье помогут вам понять важность уклона плоской кровли и выбрать один из способов создания конструкции для удаления воды с плоской крыши.

Оцените статью:

roof-tops.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
