Практическое руководство по герметизации трубы на крыше

Одной из главных задач в организации печной системы отопления является гидроизоляция кирпичной трубы на крыше. Место ее выхода через кровлю должно быть качественно защищено от протеканий во время дождя, и скапливания воды или снега. С этой задачей я столкнулся, когда решил установить в доме вторую систему отопления. Моя кровля покрыта профнастилом, а труба должна была быть кирпичная – осталось понять, как правильно заделать все щели образовавшиеся на крыше.

Герметизация дымохода своими руками

Особое внимание

Раньше все кирпичные дымоходы имели расширение у своего основания, оно защищало примыкание трубы от скапливания снега и воды, хотя имело очень громоздкий вид и создавало большое давление на кровлю. Сейчас таким способом мало кто пользуется, для труб из кирпича придуманы другие способы изоляции. Для всех далеко не секрет, что профнастил не может плотно окружить печную трубу и неважно, старая она или самая современная. Всегда остаются зазоры, в них затекает вода, попадает мусор, а это совсем не позитивный момент. Передо мной стояла конкретная цель – это герметизация. К тому же она важна не только для защиты от протечки. От качества гидроизоляции зависит и эффективная работа системы отопления. На незащищенной кирпичной трубе может появиться конденсат, который стечет в дымоход, а затем во время его испарения снизится тяга и ухудшится качество отопления дома.

Герметизация трубы на крыше из профнастила своими руками

Важным моментом является форма дымохода, которая нуждается в изоляции. Раньше все печные трубы были выложены из кирпича, однако современный их вид может кардинально отличаться от своих предшественников.

Преимущества

Я сталкивался со многими людьми, которые не отдавали предпочтения качественной заделке стыков на кровле. Все обходились довольно примитивными методами, отговариваясь, что такие маленькие щели не приведут к серьезным последствиям. Но для себя я выделил главные и самые важные преимущества печных труб с гидроизоляцией:

Герметизация дымохода

  1. Использование системы отопления становится более безопасным
  2. Увеличивается теплоотдача
  3. Достойный внешний вид снаружи
  4. Печная труба прогревается равномерно, вместе с этим конденсат испаряется и не ухудшает тягу, а также защищает от попадания дыма в помещение

Варианты заделки

Меня очень смущал вопрос заделки своей трубы на кровле из профнастила, но оказывается в большей степени важно не только покрытие, но и сечение дымохода. Для кровли из профнастила, шифера или металлочерепицы имеются разные способы герметизации. Ко всему хотелось, чтоб труба на крыше смотрелась эстетично и гармонично. В моем случае труба кирпичная, а кровля из профнастила, поэтому разберем вариант изоляции дымохода из кирпича с квадратным сечением:

Герметизация трубы печного дымохода

Самый распространенный вариант заделки – это монтаж фартука. Для этой работы мне потребовались такие инструменты:

  • Болгарка
  • Герметик
  • Саморезы с шуруповертом

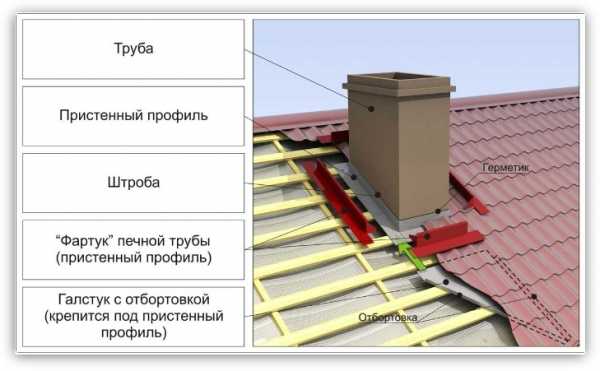

План выполнения работ

Дальше опишу последовательность действий. Так как герметизация трубы из кирпича требует усилий – я позвал на помощь своего друга, который уже имел навыки в строительных работах.

Герметизация трубы на крыше

  • Первым делом я приобрел планки примыкания. Состоит фартук из двух частей и устанавливается с помощью Г-образных планок в нижней части дымохода.
  • Далее приложив планку на трубу, я отметил линию для штроба – в него потом вставляются загибы примыканий
  • Используя болгарку, я сделал штробы, пройдясь ею по ранее отмеченным линиям
  • Далее установил нижний фартук – заводим край планки в штробу
  • Остальные детали собираются с нахлестом не меньше, чем 150 мм
  • После окончания монтажа фартука я замазал все штробы с помощью герметика

Важно! На рынке достаточно много вариантов герметиков. Важно использовать герметики, которые способны выдержать большие температуры. Следует пользоваться жаростойкими и термостойкими, по характеристикам каждого из них можно выбрать подходящий вариант герметика.

  • Дальше сделал «галстук», который ставится под нижнюю часть фартука. Это лист гидроизоляции, благодаря ему вода не задерживается, а стекает.
  • Когда работа с нижней частью фартука и галстуком была завершена, я перекрыл обрешетку профнастилом и продолжил устанавливать наружную часть.
  • Действия происходят по тому же принципу, что и ранее, только верхний край планки я не прятал в штроб, а обжал вокруг печной трубы

Дымоход

Если ваша труба на крыше из кирпича – не нужно делать никаких крыш-зонтов, так как кирпич отлично впитывает в себя влагу. Для других же дымоходных труб принято устанавливать такие навесы, для предотвращения попадания воды в жилье.

Для крыши из шифера

Герметизация трубы на крыше из профнастила

Этот материал не имеет сопутствующих насадок для возможности заделать зазоры. Для кровли из шифера возможны другие варианты герметизации. Для кирпичной трубы своими руками можно сделать «выдру» — это тоже фартук, только из раствора на основе цемента и песка. Для печных труб круглой формы существует насадка под названием «Мастер-Флеш». Она изготавливается из резины или силикона, по форме напоминает ступенчатую пирамиду. Такие насадки отлично защищают дымоходы и подходят для всех кровельных материалов, даже для крыш из профнастила. После установки такой насадки все стыки прочно заделываются герметиком.

Важно! Силиконовая насадка служит при температуре -70 +250 градусов, а Мастер-Флеш из резины выдерживает температуру -50+ 130 градусов.

Итоги

Проводим герметизацию дымохода своими руками

Несмотря на все трудности, которые стояли передо мной во время герметизации кирпичного дымохода, следуя всем установкам и правилам, я надежно изолировал место стыка кровли и дымохода из кирпича. С помощью системы «фартук» и сопутствующих материалов для кровли из профнастила можно самостоятельно изолировать все стыки и защитить их от дождя и скапливания снега.

dekormyhome.ru

Герметизация швов и трубы на крыше

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

  • влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
  • элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
  • утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
  • просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

  • Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
  • Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

  • Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
  • Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.

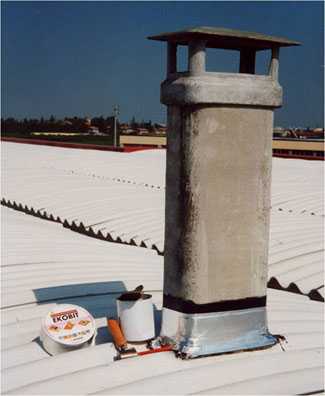

  • Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
  • Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

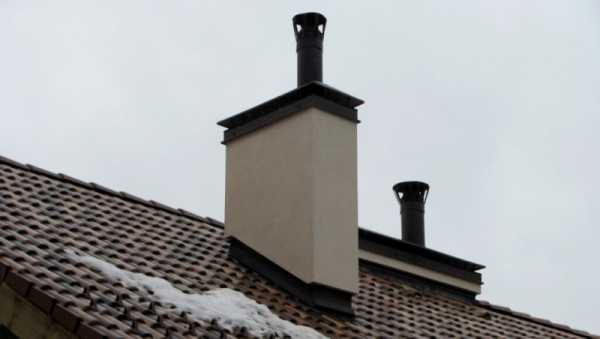

Герметизация зазоров на черепичной крыше

Это самый простой способ заделывания зазоров между трубой и кровлей с шиферным или черепичным покрытием, который можно произвести самостоятельно. Для герметизации потребуются влагостойкая строительная смесь на основе цемента, тара для замешивания раствора, металлические уголки, декоративный воротник и вода.

Последовательность выполнения работ:

  1. Шов между внешней стенкой дымохода и кровельным покрытием обкладывается металлическими уголками. Если труба имеет округлую форму, то для этой цели используют самоклеящийся уплотнитель из резины.
  2. Оцинкованный декоративный воротник надевается через верх трубы и фиксируется саморезами.
  3. Через зазор между дымоходом и воротником заливается водонепроницаемый раствор и оставляется на сутки для застывания.
  4. После того как раствор окончательно затвердеет из листовой стали готовят наклонную поверхность для стека жидкости. Для этого в листе вырезают отверстие, соответствующее диаметру декоративного воротника, надевают через трубу и закрепляют саморезами у ее основания.

Для герметизации кровли при помощи раствора необходимо использовать качественную водонепроницаемую смесь, иначе при первом же серьезном дожде образуются трещины, сквозь которые влага попадет в подкровельное пространство.

Герметизация швов на шиферной кровле

Самый простой способ герметизации швов на шиферной кровле – заделка раствором. При наличии овальной или круглой трубы использование этой технологии представляет определенные сложности. Решить эту проблему можно следующим способом.

Из плотного картона делают кольцо, оборачивают его полиэтиленом и вставляют в зазор между кровлей и дымоходной трубой. На шифере формируют небольшое подобие опалубки из пластилина или любого другого пластичного материала. В полученное пространство заливают асбестоцементную смесь. После схватывания цемента картон и опалубку убирают. Вокруг трубы остается асбестоцементное кольцо, служащее гидроизоляцией.

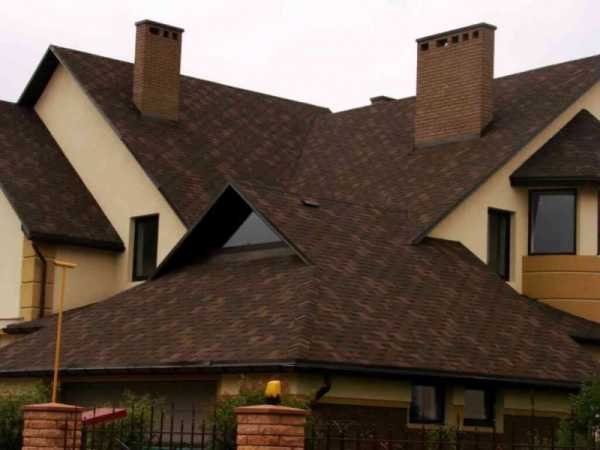

Герметизация швов на мягкой кровле

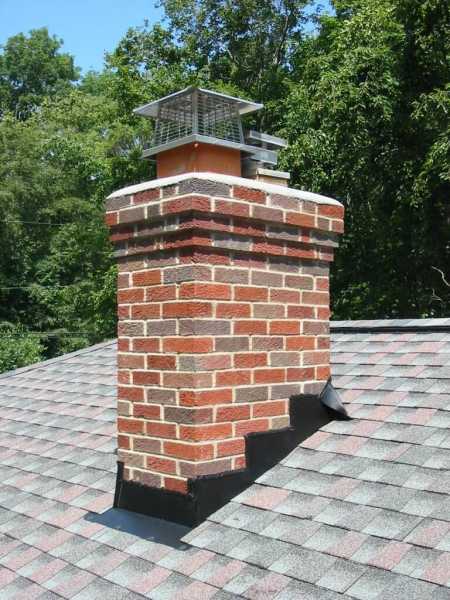

Для герметизации кирпичных печных труб на мягкой кровле производится разделка покрытия в виде фартука, края которого загибаются на дымоход и обрамляются по его периметру самоклеящейся лентой на каучуковой основе, например, Вакафлекс или Ондуфлеш-супер. Для большей надежности лента обжимается футляром. Швы по краям фартука заделываются битумной мастикой.

При наличии зазоров больших размеров, их необходимо сначала заполнить волокнистым материалом. Для этой цели подойдут веревка или пакля, пропитанные битумной мастикой. Сверху также можно залить цементным раствором.

Зазоры вокруг круглых труб на мягком кровельном покрытии заделываются фартуками-колпаками, которые продаются уже в готовом виде. Все места примыкания таких фартуков проклеиваются самоклеящейся лентой.

Герметизация швов на крыше из профнастила

Самый простой и эффективный метод для герметизации зазоров между профилированными листами и печной трубой прямоугольного сечения – установка фартука из оцинкованной стали. Чтобы фартук не выделялся на общем фоне крыши его подбирают одного цвета с кровлей.

Последовательности выполнения работ:

  • Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
  • по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
  • первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
  • затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Герметизация печной трубы на крыше в частном доме

Содержание статьи

Вполне понятно желание многих городских жителей иметь загородный домик.

Но, несмотря на все очевидные преимущества загородного жилья, есть в нем и свои существенные недостатки. В сельской местности, как правило, отсутствует централизованная система отопления, а в некоторых местах отсутствует даже газопровод.

В таких условиях для большинства владельцев недвижимости в сельской местности единственно приемлемым решением становится печное отопление.

Герметизация дымохода на крыше

Соорудить в доме печь доступно каждому, но чтобы сделать печное отопление максимально эффективным, нужно учесть много факторов, одним из которых является качественная герметизация печной трубы на крыше.

Зачем нужна гидроизоляция печной трубы?

Не многие знают, что от гидроизоляции трубы на крыше зависит эффективность и экономичность печного отопления. А между тем, при оборудовании печного отопления гидроизоляция печной трубы – это первоочередная задача.

На первый взгляд может показаться, что труба никак не может повлиять на качество отопления. Но это ошибочное  мнение. Если труба не защищена, то в результате температурных перепадов,  образующийся конденсат на ее стенках, стекает в дымоход. Во время отопительного процесса появляются испарения конденсата, создающие в дымоходе повышенное давление, что мешает тяге и, как результат, снижается качество  обогрева помещения.

Из-за плохой изоляции трубы помещение плохо прогревается, снижается показатель теплоотдачи. В дымоходе и трубе могут быть трещины, которые при воздействии излишнего давления увеличиваются, и происходит разрушение печной конструкции.

Скопившийся в дымоходе конденсат может стать причиной задымления помещения при топке печи.

Материалы для герметизации крыши вокруг печной трубы

Герметизация печной трубы на крыше проводится с использованием разных материалов, которые выпускаются в виде плит и рулонов.

Большей популярностью пользуются плиты из миллитового кремнезема, их еще часто называют каолинами. Данный материал довольно прочный и гибкий, может переносить перепады температур, не горит, не выделяет в атмосферу вредных веществ. Может он использоваться  для изоляции дымоходов, саун, бассейнов,  бань.

Известково-кремнеземистые изделия (плиты  из миллитового кремнезема) изготовляют по госту ГОСТ 24748-81. Для их производства используется тонкоизмельченная смесь, в состав которой входит известь, кремнеземистый материал (диатомит, кварцевый песок), содержащий диоксид кремния — 75 % и асбест.

По средней плотности изделия известково-кремнеземистые  делятся  на марки:

  • 200 — высшая категория,
  • 225 — первая категория качества.

Изделия известково-кремнеземистые выпускают  как  плиты с  прямоугольным сечением (ППС),  с трапецеидальным сечением  (ПТС) сечений, а также полуцилиндры (Ц) и сегменты (С).

Данный материал используют для тепловой изоляции  трубопроводов, различного оборудования с температурой поверхности до 600 °С. Широко применяются известково-кремнеземистые плиты в печестроении и для  изоляции котельного оборудования. Их основным достоинством можно назвать полное отсутствие в их составе органических веществ.

Небольшие зазоры между трубой и крышей заделывают специальными силиконовыми герметиками. Но при их выборе нужно обращать внимание, какой температурный интервал установлен для их применения. Проводить герметизацию печных труб можно только термостойкими герметиками.

Все материалы для герметизации трубы на крыше можно условно разделить на три вида:

  1. Вата;
  2. Фильтры рулонные;
  3. Плиты из асбеста (каолина).

Для теплоизоляции печных труб можно применять огнеупорную  теплоизоляционную вату  МКРР – 130, представляющую собой муллитокремнеземистое волокно.  Производится этот материал методом плавки  в электропечи чистых оксидов алюминия и кремния. Волокна получают путем  раздува. Чтобы  придать  материалу форму плиты  в волокна добавляют  неорганические связующие.

Вата МКРР — 130 – это теплоизоляционный огнеупорный и очень эффективный изоляционный материал, ее основными свойствами являются:

  • высокий показатель  термостойкости,
  • низкая теплопроводность и небольшая теплоемкость,
  • стойкость к термоударам, вибрациям, деформациям, а также  химическая стойкость,
  • эластичность и способность материала плотно прилегать к конструкциям,  незначительная плотность,
  • огнестойкость,
  • хорошие электроизоляционные и звукоизоляционные свойства.

Вата МКРР — 130 т выпускается в рулонов или в измельченной, виде укороченных волокон.

Плиты МКРП-340 изготавливают из огнеупорного волокна, они имеют муллито-кремнеземистого состав.

Производят их методом плавки в электропечи оксидов кремния и алюминия с последующим раздувом до образования  волокна.

Плиты МКРП-340 устойчивы к воздействию кислот и щелочей. Но при высоких температурах нужно ограждать этот материал  от воздействия высококонцентрированных кислот и щелочей.

Рулонный фетр МКРФ-100 – это  гибкий  огнеупорный теплоизоляционный материал, который  легко можно резать  ножом и вырезать нужные формы. Этот материал можно приклеивать к жесткой поверхности неорганическими клеями или закреплять механическим креплением. Изготавливают его из волокон с муллитокремнеземистым составом, используя для этого метод плавки в электропечи оксидов кремния и алюминия с последующим раздувом до образования волокон. Выпускают  теплоизоляционный фетр МКРФ-100 в виде стандартных рулонов.

К основным свойствам этого материала можно отнести:

  • Низкую теплопроводность и небольшую плотность.
  • Материал устойчив к расплавам цветных металлов.
  • Эластичность устойчивость к вибрации, деформационные свойства.
  • Электроизоляционные показатели при высоких температурах (700-800 °С).
  • Хорошие звукоизоляционные свойства.
  • Устойчивость к воде, пару,  минеральным маслам.

Преимущества  дымоходов с гидроизоляцией

Основными достоинствами дымоходов с гидроизоляцией можно назвать:

  1. Безопасность  использования печного отопления.
  2. Увеличение теплоотдачи.
  3. Улучшение внешнего вида.
  4. Равномерное прогревание дымохода во время отопления,  и,  вследствие этого,  испарение конденсата и вынос его вмести с дымом в атмосферу.

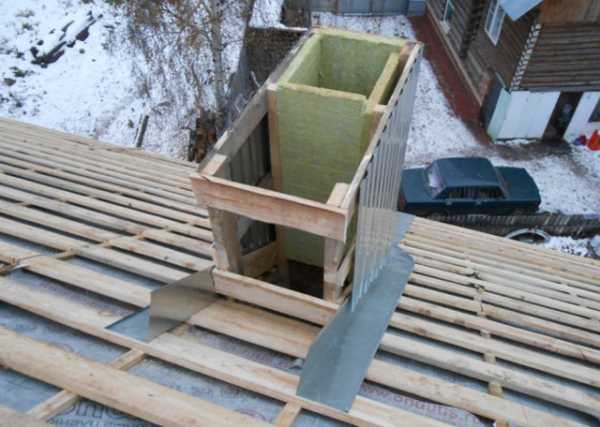

Устройство изоляции дымоходов

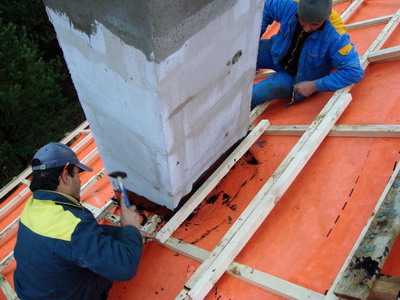

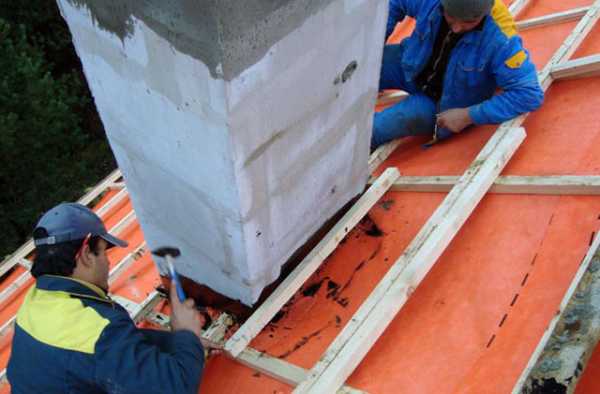

Изолируют дымоходы только снаружи. Трубу сначала штукатурят, а потом на мокрую штукатурку наклеивают изоляционные плиты и  делают поверх них облицовку.

Для труб из металла и  из асбестоцемента, используют для изоляции вату и рулонные материалы, такие как вата МКРР-130,  плиты МКРП-340,  рулонные фильтры МКРФ-100. Цифровой индекс указывает на плотность материала.

Герметизация печной трубы, если разобраться,  процесс не сложный, поэтому осуществить его можно своими руками.

Герметизация печной трубы

Наиболее распространенная технология герметизации    печной трубы состоит из нескольких этапов.

  1. Чтобы поверхность трубы имела лучшее сцепление,  ее грунтуют.
  2. К трубе приклеивают диффузную мембрану с  помощью  битумной мастики.
  3. Края мембраны заворачивают наверх и проклеивают мастикой. Вследствие этого,  влага,  попадая на мембрану, не может проникнуть в место где труба соприкасается с кровлей.
  4. Из уголков металла обустраиваются верхние и нижние галстуки. Листы укладывают внахлест, при этом  верхние должны находится  поверх нижних, тогда  вода свободно стекает вниз.
  5. Уголки закрепляют за бруски обрешетки,  места их стыков заливают герметиком.
  6. На конструкцию укладывают кровельный материал, а  места стыков герметизируют битумной мастикой. Поверх всего монтируют  пластиковый фартук и с помощью ленты для герметизации труб  Ондуфлеш  завершаеют герметизацию трубы на крыше.
Ондуфлеш для гидроизоляции стыков кровли с печной трубой

Для шиферной крыши в качестве герметика можно использовать клеевой раствор, созданный  замазки и цемента.

phoenix-master.com

Cпособы герметизации печной трубы на крыше из профнастила



Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

  1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
  2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
  3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
  4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

  1. На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
  2. Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Сложность монтажа гидроизоляции зависит от месторасположения дымохода. Чем ниже по скату расположен проход трубы через крышу из профнастила, тем сложнее сделать гидроизоляцию между дымоходом и кровлей.

Различные способы гидроизоляции можно найти в видео:

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

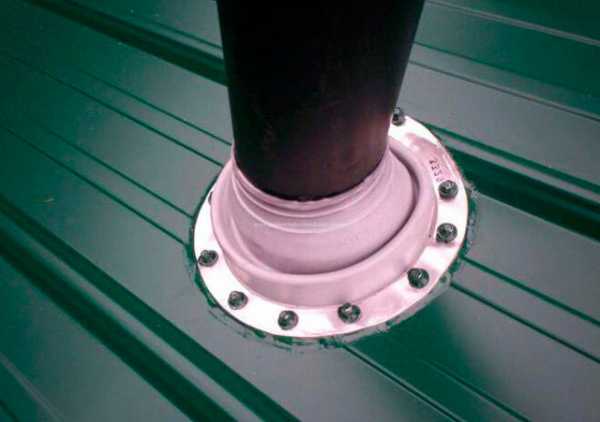

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

  1. Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
  2. Натянуть на трубу резиновый колпак до места его соединения с кровлей.
  3. Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
  4. Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
  5. Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Гидроизоляция дымохода с круглым сечением

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

  1. Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
  2. По периметру дымохода необходимо сделать канавка небольшой глубины.
  3. Верхний край планки необходимо присоединить к канавке с помощью герметика.
  4. Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
  5. Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
  6. По такому же принципу следует монтировать и остальные части герметизации дымохода.

Гидроизоляция дымохода на крыше из профнастила

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.



viascio.ru

Гидроизоляция печной трубы на крыше



Герметизируем печную трубу. Во время строительства комнатного камина или банной печки желательно досконально продумать расположение подобной конструкции, чтобы она смотрелась наилучшим образом. Печь следует монтировать там, где имеется крепкий фундамент, причем непосредственно над устройством не должно быть много стропил, балочных перекрытий и иных коммуникаций, а также препятствий, которые сложно пробивать.

Одним из основных условий качественного функционирования вытяжной трубы является ее прямизна. Ведь чем труба прямее, тем значительно более сильной будет тяга. Хотя, одновременно, при этом значительно снижается печная производительность, поскольку нарушается баланс теплоотдачи.

Особенности монтажа печных труб

Некоторая сложность устройства гидроизоляция печной трубы дымохода возникает в случае, когда кровельная конструкция состоит из системы «пирог». Иными словами, в ней присутствует утеплитель и гидроизоляция — например Изоспан. Что бы надежно защитить утеплительный слой от пара, гидроизоляцию следует делать непрерывной. Однако все изолирующие пленки горючи, из-за этого требуется определенный зазор возле дымохода. Что предпринять?

Гидроизоляция печной трубы на крыше — очень важная часть работы при устройстве системы отвода дыма. Вроде бы наличие дымохода не может нести какую-то особую задачу, способную повлиять на прогрев помещения. Тем не менее, так считать весьма неправильно. Не выполняя защиты трубы можно добиться лишь того, что испарение, которое затем выпадает в конденсат, приведет к накапливанию жидкости в дымоходе. При ее избытке получится препятствие, мешающее тяге и создающее лишнее давление.

Наличие в трубе мелких трещин может привести к разрушению конструкции из-за этого. Плохая изоляция также приводит к недостаточному прогреву помещения, поскольку страдает теплоотдача. Как видно из вышесказанного, гидроизоляция является важной составляющей всей конструкции, поэтому ее устройству необходимо уделять максимум внимания.

Как делается гидроизоляция печной трубы?

Преимущество устройств, которые имеют гидроизоляцию, заключается в их безопасности, улучшении внешних данных и повышении теплоотдачи. Изолированные дымоходы могут равномерно прогреваться в процессе отопления комнат, в результате чего конденсату есть куда испаряться.

Гидроизоляция печной трубы делается битумной мастикой. Непосредственно к трубе для этого приклеивается специальная мембрана. Но сначала труба грунтуется, тогда улучается сцепление мастики.

Края мембраны заворачиваются наверх, и только после этого проклеиваются мастикой. В таком варианте даже при попадании влаги на приклеенную мембрану, проникнуть в пространство между крышей и трубой она не сможет.

Затем следует обустроить галстуки, выполняемые из углового металла. Листы необходимо уложить внахлест, что помогает свободному стеканию воды.

После закрепления уголков места стыков необходимо залить герметизирующим материалом. Битумной мастикой тщательно герметизируют места стыков, устанавливая пластиковый фартук. Завершают процесс монтажом специальной ленты для трубной герметизации.

Устройство вентиляции

На крыше необходимы также вентиляционные выходы, создающие тягу и руководящие распределением воздуха. Правильно обустроить проходы вентиляции чрезвычайно важно.

Сначала требуется предусмотреть, чтобы кровельное покрытие накладывалось на монтируемый дымоход. Для этого, вырезая отверстие в нем, делают запас, обеспечивающий возможность наложить на дымоход нижний лист.

Для обустройства отбойника, трафаретом на профиле кровли наносят разметку, обеспечивая запас около 10 см. Листовая кромка, оставшаяся выше полученной метки, станет отбойником. Затем ножницами надрезают металл и отгибают его.

Получившийся отбойник старательно закрепляют на кровле. Хороша заделка трубы на крыше любым пластическим материалом, качественно способным соединять отбойник с кровлей. При покрытии шифером можно использовать клеящую смесь, состоящую из цемента с добавлением замазки.

Когда требуемых материалов под рукой нет, можно использовать для герметизации сварку. Ведь единственным ее ощутимым недостатком можно назвать необходимость, после окончания сварочных работ, покрывать место обработки какой-либо шпаклевкой, а затем краской. Это позволяет придать эстетичность и обеспечить гарантированную надежность.

Тщательно следует осмотреть все щели. Обычно они не слишком большие, поэтому потребуется мало герметика, хотя не нужно его жалеть, иначе впоследствии придется повторять процедуру.

Видео

рекомендуем похожие статьи

Отделка фасада частного дома   Отделка фасада частного дома: материалы. Время, когда все стремились обзавестись своей ква... Стеклопластиковая арматура Композитная арматура. Применение для фундамента. Что хорошо, а что — не очень. Металлическая арма... Эркер — архитектурный элемент.     Эркер: что это такое. Современная архитектура имеет очень много специфичес... Простой ландшафтный дизайн участка   Как создать ландшафтный дизайн на небольшом дачном участке. Многие из нас предпочитают про...

добавление комментария

stroitelinfo.ru

Герметизация печной трубы на крыше своими руками: заделка и изоляция (видео)

Главная / Новости / Герметизация печной трубы на крыше своими руками: заделка и изоляция (видео)

Оглавление: [скрыть]

  • Следите за правильным выходом труб
  • Выбираем гидроизоляционные материалы
  • Изолируем с отметкой качества

Все люди желают обладать не только уютным и красивым жилищем, но и теплым. Отопление создает необходимые комфортные условия. Зачастую для малоэтажных зданий именно печь становится лучшим выбором.

Гидроизоляция дымохода необходима не только для защиты дымохода от влаги, но и для силы тяги, когда разница между температурой уходящего газа и температурой наружного воздуха больше.

Гидроизоляция труб, качественно выполненная, способствует повышению теплоотдачи, более безопасному использованию этого вида отопления, об этом не следует забывать.

Кроме того, при обогреве помещения испаряющийся конденсат не будет стекать в дымоход, мешая тяге и создавая высокое давление.

Сила тяги, которая возникает в трубе, становится сильнее, если разница между температурой уходящего газа и температурой наружного воздуха больше. Зависит и от высоты трубы, которую называют дымовой. Ее высоту нужно увеличить, тогда усилится тяга. Этот способ рациональнее, чем повышение температуры газов (которое характеризуется дополнительным расходом топлива).

При непосредственном выводе труб возле конька или через него становится проще выполнить работы по их прохождению, да и заделку труб легче производить. В этом месте оставляют промежуток примерно 130 мм шириной. Сопряжение покрытия трубы с кровелькой производят с использованием специальных (из оцинкованной стали) фартуков. Зимой на крыше в зоне соединения с трубой не образуются карманы, в которых будет задерживаться снег, поэтому там не должна возникнуть течь.

Устраивать каналы из кирпича (силикатного либо щелевого), либо шлакобетона, либо непрочных материалов по термической обработке, либо крупнозернистых, совершенно недопустимо. При условии, что стены выложены из подобного материала, для участков стен с каналами лучше использовать обыкновенный глиняный кирпич. Печной канал эффективно загильзовывать асбестоцементными трубами, так как у них повышенная плотность.

Следите за правильным выходом труб

Схема гидроизоляции примыкания трубы к крыше.

Трубы, выходящие в конек или на плоскую поверхность здания, должны иметь высоту оголовка над поверхностью 0,5 м. В других случаях высота зависит от того, как на крыше относительно конька расположен оголовок. Хозяева индивидуальных застроек мечтают именно о такой — печной, надежно защищенной — трубе.

Нужна на крыше и защита от атмосферной воды, которая может разрушить даже чердак. Для кирпичных это не столь существенно, кирпич гигроскопичный, он сам впитывает воду. К тому же расширенная часть трубы (по-другому «выдра»), устроенная над кровлей, защищает своеобразным козырьком (нависает по всем четырем сторонам на расстоянии 100 мм). На верху трубы рекомендуется соорудить металлический колпак.

У асбестоцементных труб имеются Быстро, заделкой труб заниматься сложнее. У них тонкие стены, происходит быстрый нагрев и остывание, что вызывает образование конденсата. Вследствие этого их утепляют. Дымовой канал (его площадь) привести необходимо в соответствие с площадью отверстия трубы. Плиту под нее выполняют из железобетона, причем лучше всего, чтобы она была квадратной формы, которая может состоять из двух половинок (сборной) либо монолитной. Устройство по краям плиты бортов нужной высоты необходимо для распушки. Заделка пространства между бортиками и трубой происходит посредством кирпича, земли, шлакобетона, песка и других. Закрепить трубу следует прочно.

ООО ДИЗАЙН ПРЕСТИЖ

Выбираем гидроизоляционные материалы

Изоляция трубы на крыше.

Прослойку, которая будет защищать от проникновения атмосферных и талых вод, устраивают в виде слоев изоляции. Материал должен быть водонепроницаемый (может быть и толь, и рубероид, и пергамин — их применяют в самых простых случаях), укладывают его на мастике (по-другому клебемассе) или растворе цемента, иногда штукатурят цементным (жирным) раствором, добавляя в него церезит или иные аналогичные компоненты.

Для ответственных сооружений, как в нашем случае, гидроизоляция труб осуществляется при помощи таких строительных материалов:

  • Битумных изоляционных тканей, которые могут быть хлопчатобумажными, джутовыми, асбестовыми. Их пропитывают мягкими битумами и покрывают тугоплавкими битумами. При их использовании обязательно на крыше следует проследить, чтобы они ровно лежали, без складок и загибов. Еще их применяют для водопроводных стыков.
  • Металлоизола (металлической фольги, которую покрывают тугоплавким битумом).
  • Гидроизола, который изготавливают из картона (асбестового) и пропитывают битумом (марки — II, III). Он бывает рулонным и жидким. Для трубы, особенно печной, он подходит по всем параметрам.
  • Борулина, который получают в результате смешивания, вальцования, дальнейшей прокатки в листы растворной смеси асбеста (высушенного) и битума (расплавленного). В особенно сложных случаях расположения труб на крыше стоит использовать борулин в силу его качественной характеристики. У него высокая водонепроницаемость и пластичность.
  • ООО ДИЗАЙН ПРЕСТИЖ

    Изолируем с отметкой качества

    Гидроизоляция труб может быть трехуровневой. С помощью битумной мастики вначале приклеивают к трубе диффузную мембрану. Перед приклеиванием необходимо загрунтовать саму трубу, чтобы лучше было сцепление с битумом поверхности. Края мембраны проклеивают мастикой, предварительно завернув их наверх. Теперь влага не просочится под мембрану.

    Следующий этап заключается в обустройстве галстуков (и верхнего, и нижнего) из металлического уголка вокруг трубы. Листы необходимо уложить внахлест таким образом, чтобы вода свободно скатывалась вниз и не могла попасть на нее.

    Уголки закрепляют, используя бруски обрешетки, и заливают герметиком. Для большей убедительности можно попробовать налить воды в те места, где крепится труба на крыше.

    Затем укладывают ондулин на конструкцию, а сверх него производят монтаж пластикового фартука. Завершающая точка — прикрепление ленты (ондуфлеш). К такой заделке труб специалисты печного и котельного оборудования относятся с уважением и считают, что она обладает устойчивостью, прочностью и надежностью.

    Работы по выкладке печной конструкции достаточно трудоемкие. Поэтому важно умело использовать технологию производства работ. Тогда герметизация труб будет на достаточно высоком уровне. Крыша — опасное место. Поэтому, работая на крыше, обязательно рекомендуют привязываться к специальным скобам или любым прочным элементам, чтобы не травмироваться.

    Поделитесь полезной статьей:

    Похожие статьи:Избранные статьи

    Услуги по монтажу отопления водоснабжения

    ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74

    Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma.html < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера.

    Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.

    Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > resant.ru/otoplenie-dachi.html

    Обратите внимание

    Наша компания ООО ДИЗАЙН ПРЕСТИЖ входит в состав некоммерческой организации АНО МЕЖРЕГИОНАЛЬНАЯ КОЛЛЕГИЯ СУДЕБНЫХ ЭКСПЕРТОВ. Мы так же оказываем услуги по независимой строительной технической эесаертизе.

    Метки публикации компании Дизайн-Пресиж:


    www.remont-doma.resant.ru

    как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

    Содержание:

    Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).


    Почему случаются протечки

    Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.


    В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

    • Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: "Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать").
    • Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
    • Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
    • Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

    Где вывести трубу на крыше из профнастила

    Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.


    Наиболее оптимальными местами организации прохода считаются такие участки:

    • На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
    • Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

    Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

    Как заделать проход прямоугольной трубы - герметизация

    Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.


    Для оформления стыка фартуком потребуется выполнить следующие действия:

    1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
    2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
    3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
    4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
    5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.


    Лучше всего, чтобы доборные элементы для оформления участка примыкания кровли и прямоугольного дымохода, были изготовлены из того же материала, что и кровельное покрытие. Производители профилированных листов специально для этих целей выпускают защитные фартуки. Читайте также: "Как обойти трубу на крыше профнастилом – варианты обшивки и обхода".

    Как загерметизировать стык кровли с овальной и круглой трубой

    Для организации прохода трубы через кровлю из профнастила может использоваться оцинкованная стальная труба с круглым сечением. В этом случае заделка стыков примыкания не представляет большой сложности. Именно для этих целей предназначены эластичные проходки воронкообразного типа. Материалом для их изготовления обычно выступает латекс и синтетический каучук. Обычно они входят в комплектацию скатных и плоских крыш.


    Процесс работы по герметизации стыка с помощью эластичной проходки выглядит так:

    • Подбор подходящей по размеру эластичной проходки.
    • Обрезание узкой части для обеспечения плотного обхватывания трубы.
    • Удаления с трубы защитного зонтика и дефлектора, с последующим аккуратным натягиванием эластичной проходки. Изделие должно закрыть весь отрезок трубы.
    • Фиксация основания проходки к поверхности кровли облегчается наличием самоклеящейся основы. Также можно применить силиконовый герметик или кровельные саморезы.
    • На завершающей стадии монтируется декоративный фартук. Он выглядит как колпак, и тонируется под цвет кровли. Фартук предназначен для защиты эластичной проходки от солнечного излучения и механических воздействий.


    Подбор размера эластичной проходки играет ключевое значение в обеспечении надежной герметизации стыка. Когда изделие неплотно лежит на трубе, приходится дополнительно использовать герметик и стальной хомут. Проходки маленького диаметра при попытке надеть на дымоход могут разрываться.



    kryshadoma.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
