Зачем герметизировать оголовок на обсадной трубе?
Виктор
Ответ эксперта
Виктор, скважинный оголовок нужен для того, чтобы обеспечить герметичность устья скважины с установленным в ней насосом. Для монтажа этого узла не нужен сварочный аппарат, а все его металлические детали для защиты от коррозии подвергаются гальванизации – оголовок очень просто монтируется и изготовлен с учётом эксплуатации во влажной среде.
Установка герметизирующего устройства позволяет решить целый ряд задач:
- изоляция скважины для предотвращения попадания в неё посторонних предметов и мусора;
- защита водопровода от проникновения грунтовых вод, а также стоков, образующихся при снеготаянии или во время проливных дождей;
- увеличение дебета неглубокой скважины за счёт разрежения, которое создаёт работающий глубинный насос;
- работа в качестве точки опоры для крепления насоса к карабину, установленному на нижней крышке;
- предотвращение возможности быстрой кражи установленного в колодце оборудования за счёт антивандальной конструкции со специальными крепёжными элементами;
- возможность надёжного подключения напорного трубопровода;
- дополнительная защита скважины от низких температур в зимний период.
Сегодня выпускаются оголовки двух типов – с муфтовым адаптером и откидывающейся крышкой (в некоторых случаях съёмной). Металлические герметизирующие устройства изготавливают из стали и чугуна, поэтому они рассчитаны на крепление насосов массой до 500 кг. Для производства пластиковых оголовков используются высококачественные полимеры, что позволяет им выдерживать нагрузку до 200 кг.
Как видите, отказываться от установки такого необходимого устройства нет причин. С ним Вы не только сможете защитить скважину и обеспечить чистоту воды, но и подготовите прочный фундамент для простого, надёжного, а главное, долговечного крепления глубинного насоса.
Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями! aqua-rmnt.comГерметизация скважины
Попытки остановить утечку
нефти из повреждённой скважины начались
практически сразу, так 25 апреля 2010 года
была неудачная попытка установить на
скважине
7 мая 2010 года 100-тонный стальной купол, который должен был закрыть поврежденную при взрыве на буровой платформе трубу и предотвратить дальнейшее попадание нефти в воду (по оценкам с помощью купола была возможность собирать и откачивать до 85% вытекающей нефти), был спущен на глубину 1,5 км и с помощью подводных роботов были начаты работы по установке купола на скважине[66]. Однако, образование гидратов в большем объёме, чем предполагалось, вынудило поднять стальную конструкцию[67]. 13 мая 2010 года специалисты приступили к установке меньшего защитного купола[.
10 июля 2010 года была снята заглушка, которая не справлялась с удержанием нефти, и взамен её 13 июля была установлена 75-тонная заглушка. И 16 июля 2010 года было объявлено об остановке утечки нефти на скважине благодаря установке нового клапана, однако подчёркивалось, что это не окончательная герметизация. 18 июля была обнаружена новая утечка в 3 километрах от скважины.
Утечка нефти была остановлена 4 августа 2010 года благодаря гидростатическому давлению закачанных в аварийную скважину бурового раствора и цемента.
Для полной герметизации скважины было необходимо бурение разгрузочных скважин, и 2 мая было начато бурение первой скважины, а 16 мая — второй. Бурение разгрузочной скважины происходило в 30,5 метров от аварийной скважины. 17 сентября 2010 года были завершены работы по бурению разгрузочной скважины, 18 сентября через эту скважину началась закачка цемента и 19 сентября 2010 года было объявлено об окончательной герметизации повреждённой скважины и остановке утечки нефти.
Борьба с распространением нефтяного пятна и устранение последствий загрязнения окружающей среды
Работу по ликвидации разлива нефтикоординировала специальная группа под руководствомСлужбы береговой охраны США, в состав которой входили представители различных федеральных ведомств.
В спасательной операции по состоянию на 29 апреля 2010 года участвовала флотилия BP, состоящая из 49 буксиров,барж, спасательныхкатерови других судов, также использовались 4подводных лодки. 2 мая 2010 года в операции уже участвовали 76судов, 5самолётов, около 1100 человек, также были привлечены 6000 военнослужащихНациональной гвардии США, военнослужащие и техникаВоенно-морских сил СШАиВоенно-воздушных сил США.
Для борьбы с разливом нефти использовались боновые заграждения, распылениедиспергентов, контролируемое выжигание и механический сбор нефти, а также искусственно выведенные бактерии-деструкторы (способ их доставки к нефтяным пятнам был предложен российским «НИИ экологии и рационального использования природных ресурсов»).
28 апреля2010 годав 16:45 поместному времени(в 1:45MSK29 апреля 2010 года), когда аварийные службы США подожгли нефтяное пятно с помощью специальногобуяс топливом, начался процесс контролируемого выжигания нефтяного пятна у побережья штата Луизиана[13]. Всего было 441 контролируемое сжигание, каждое сжигание продолжалось от 7 минут до нескольких часов, в зависимости от размеров нефтяного пятна.
Широкое использование (объём используемых диспергентов к 24 маю 2010 года превысил 800 000 галлонов) компанией BP диспергентов семействакорексит(Corexit 9500 и Corexit 9527) вызвало критику, так как по даннымАгентства защиты окружающей среды СШАданные виды диспергентов являются более токсичными и менее эффективными по сравнению с аналогами.
Сбор нефти осуществлялся как в открытом море с помощью специальных кораблей-скиммеров, так и на побережье, где значительная часть работ выполнялась вручную добровольцами и собственниками очищаемых участков. Особую сложность для очистки представляли песчаные пляжи, где нефть смешивалась с песком и работы осуществлялись вручную, и болота, откуда нефть приходилось выкачивать.
9 ноября2011 годав СМИ сообщалось, что Береговая охрана США завершает основные работы по очистке побережья Мексиканского залива от нефти, к этому времени было очищено 90 % загрязнённых участков.
Результаты исследования, проведённого Национальной академией наук СШАи опубликованного в начале января2012 года, показали, что к концу сентября 2010 года исчез подводный шлейфметанаи других газов, а к концу октября исчезло значительное количество находившегося под водой нефтесодержащего вещества со сложным составом. Произошло это благодаря деятельности обитающих в океане бактерий, которые способны перерабатывать определенное количество загрязняющих веществ, состоящих из нефти и газа.
Расследование причин аварии
Расследование причин катастрофы проводилось параллельно несколькими организациями и ведомствами: совместно Министерствами внутренней безопасности СШАивнутренних дел США, также совместно проводили расследованиеБюро по управлению, регулированию и охране океанских энергоресурсов(BOEMRE) иБереговая охрана США, параллельное расследование велиКонгресс США,Министерство юстиции СШАи компанияBP.
studfiles.net
Цементация затрубного пространства скважины на воду
Чтобы отсечь от основного водоносного горизонта, вскрытого во время бурения скважины, верхнележащие водонасыщенные породы и верховодку и предотвратить проникновение в горизонт с питьевой водой загрязненных вод с поверхности, необходимо герметизировать затрубное пространство. Для этого специальные вяжущие растворы закачиваются в зазор между обсадной колонной и стенкой шахты скважины — проводят цементирование затрубного пространства.
Иногда процесс герметизации или разобщения водоносных пластов неверно называют тампонажем. Нужно различать эти два понятия: тампонаж скважины по своей сути — это ничто иное как ликвидация источника водоснабжения, когда путем тампонирования обсадной трубы цементным или густым глинистым раствором полностью перекрывается водоприток воды из водонасыщенного пласта.
Методы герметизации затрубного пространства
Цементация скважины дополнительно укрепляет обсадную колонну, снижая риск ее деформации и появления течи в стыках из-за сдвига и давления грунтов. Перед началом работ по герметизации выполняется ряд обязательных процедур:
- Анализ скважины, в процессе которого измеряется глубина скважины и величина зазора между стенками шахты и обсадной колонной. Проверяется геометрия всей конструкции. Выясняются характеристики грунтов – типы пород, пористость, трещиноватость и иные геологические и гидрогеологические свойства.
Учитывая, что цементирование затрубного пространства — процесс необратимый, нельзя допускать ошибки во время герметизации, так как исправить нарушения не удастся, что приведет к изменению в худшую сторону функциональности водозаборного сооружения. Это значит, что выполнять работу по цементированию скважины должны профессиональные бурильщики, причем на базе проработанных проектных решений.

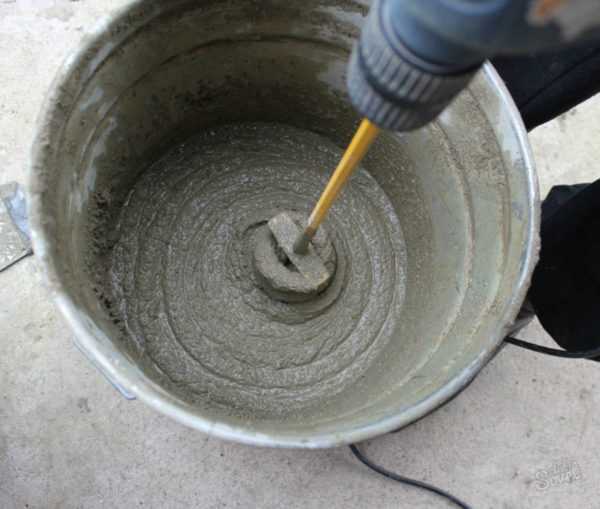

Рабочий раствор для герметизации скважины
С учетом геологических особенностей участка определяется тип смеси для цементации. Цементно-песчаный раствор применяется для герметизации затрубного пространства скважины, пробуренной в глинистых породах. Пористые грунты требуют использования смесей с добавлением волокнистых материалов, таких как асбест, или битума. Применение стандартной цементно-песчаной смеси приведет к тому, что пористые породы поглотят значительный объем раствора. Это обусловит значительный перерасход строительных материалов.
Технология герметизации скважины
Основные способы цементирования:
- Один из самых простых методов — прямая закачка смеси в затрубное пространство, когда раствор самотеком заполняет свободный зазор за счет гравитационных сил. Недостатком методики можно считать возможное образование пустот, когда смесь не полностью заполняет пространство между обсадной трубой и стенкой шахты.
- Обратная герметизация — более приемлемый вариант. Технология подразумевает подачу раствора непосредственно в обсадную колонну, и смесь заполняет затрубное пространство снизу вверх. Для отсечения водоносного пласта используется специальная диафрагма.
Для глубоких скважин разработана схема поэтапной цементации. Требования к образовавшемуся цементному слою:
- отсутствие пустот;
- механическая прочность;
- адгезия с поверхностями;
- способность противостоять напору грунтовых вод, возможно, содержащих агрессивные растворы химических веществ.
Оборудование для герметизации скважин
Для выполнения процедуры цементации затрубного пространства применяются различные агрегаты, в том числе:
- цементно-смесительное оборудование для приготовления смеси;
- агрегаты для подачи раствора под требуемым давлением;
- оборудование для промывки скважины от следов бурового раствора, снижающего адгезионные свойства цементирующей смеси.
На всех этапах проведения процедуры цементирования затрубного пространства и герметизации скважины необходимо жестко соблюдать технологию выполнения операций, чтобы обеспечить качественный результат.
spb-burenie.ru
Проблемы скважины
Комплексная сборка бытовых гидросистем хоть и трудоемкое, но в целом не такое уж и сложное дело. Впрочем, здесь хватает разнообразных «подводных камней», о которых следует подумать заранее. Некоторые из них касаются одной из сторон данного комплекса – обустройства скважины.
Основные проблемы скважины:
- Наиболее часто возникают сложности с процессом герметизации скважины, особенно актуальной эта ситуация становится зимой, а также в период осенних и весенних заморозков.
- При монтаже труб непосредственно на входе в здание могут быть трудности с утеплением траншеи.
- Сложности с правильным обустройством сливной системы, что зачастую приводит к лопнувшим трубам и приведению в негодность нагревательных устройств.
- Слишком маленькая глубина погружения насоса в скважину, происходит она из-за ошибок монтажа.
- Неправильный выбор гидрооборудования.
Далее подробно рассмотрим наиболее актуальные сложности и способы их преодоления.
Герметизация, как одна из проблем скважин
Поскольку на земельных участках нередко бывает обилие грунтовых вод, то и с герметизацией гидросистем зачастую возникают сложности. Проблемы скважины в этой области можно решить разными способами, например, при помощи кессонов, изоляции колодцев, а также путем применения герметизирующей арматуры для устья самой скважины.

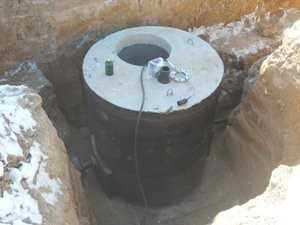

Применение кессонов – металлических емкостей округлой или четырехугольной формы – достаточно распространенная мера, поскольку это несложное решение указной проблемы. Но если крышка такого сооружения оформлена неправильно, то внутрь будут просачиваться талые или дождевые воды.
Решением проблем скважин может быть и загерметизированный колодец. Для этого обычный колодец снаружи обрабатывается особым образом с использованием смолы или других веществ с изоляционными свойствами, которые предотвращают просачивание влаги. Но при этом необходимо учитывать, что бетон сам по себе способен пропускать влагу, а значит, стопроцентная герметизация колодца невозможна. Устье скважины герметизируют при помощи фланцев. Это самый надежный способ, позволяющий добиваться стопроцентного результата.
Проблема утепления трубопроводной системы
Еще одна из самых распространенных проблем скважин связана с наличием «тонкого места» в системе, находящегося в областях выхода и входа труб из здания. При этом в местах присоединения трубопровода к колодцу или кессону не будет сложностей, если эти детали сами по себе хорошо утеплены. Специалисты-строители утверждают, что эффективным способом является установка крышки в толще грунтового слоя, приблизительно на метровой глубине. Это поможет уберечь систему от промерзания даже в 35-тиградусные морозы.
Проблемы скважины, связанные с неправильным утеплением, начинаются при вводе труб в здание. Самым большим недочетом здесь можно считать слишком близко расположенный к фундаменту трубопровод, в верхней своей части оказавшийся в критической области промерзания.
Также владельцы жилища часто забывают о необходимости утепления вертикального отрезка трубопровода. И, кроме того, зачастую используются совсем неподходящие средства для утепления.
Трудности при обустройстве слива
Проблемы скважины могут быть связаны с ошибками при монтаже слива. Избежать их можно только одним способом – хорошо продумать и максимально точно расположить необходимые трубы и вентили. Слив гидрообогревателя электрического типа оборудуется клапанами обратного действия, но прикреплять его непосредственно на холодный кран нельзя. Для этого следует использовать байпасную систему. Обычный трубопроводный слив следует располагать под углом, чтобы обеспечить хорошее качество вывода отработанных вод.
aquagroup.ru
Герметизация – устье – скважина
Герметизация – устье – скважина
Cтраница 1
Герметизация устья скважины производится специальным устройством, соединенным с нижним поясом мачты. [1]
Герметизация устья скважины при условии создания противодавления в кольцевом пространстве в период загустевания и начала схватывания цементного раствора предупреждает за-трубные проявления. [2]
Герметизация устьев скважин под штанговую крепь осуществляется путем применения специальных уплотнений. [3]
Герметизация устья скважины осуществляется в результате обжатия наружной поверхности труб внутренней поверхностью уплотнителя. [4]
Герметизация устья скважины позволяет прокачивать тампонаж ную смесь по стволу скважины к зоне поглощения, непрерывно нагнетать ее в трещины зоны с необходимым давлением для обеспечения формирования изоляционной перемычки нужного размера. [5]
Герметизация устья скважины при условии создания противодавления в кольцевом пространстве в период загустевания и начала схватывания цементного раствора предупреждает затруб-ные проявления. [6]
Для герметизации устья скважины и предотвращения открытого фонтанирования во время проведения канатных работ служит превентор, монтируемый под лубрикатором. Превентор обеспечивает полную герметизацию скважины с помощью двух плашек. [7]
При герметизации устьев скважин желательно применение сферических опорных плиток. [8]
Для герметизации устья скважины при обратной промывке применяют специальную головку-сальник с резиновой манжетой, плотно обжимающей тело трубы. [9]
Для герметизации устья скважины используют плашечные, универсальные, вращающиеся и универсально-вращающиеся пре-венторы. [10]
Для герметизации устья скважины при цементировании обсадных колонн и обеспечения циркуляции нагнетаемой в скважину жидкости между заливочными трубами и затрубным пространством применяют цементировочную арматуру АЦЗ-160, которую устанавливают на фланец крестовика трубной головки фонтанной арматуры. [11]
После герметизации устья скважины первый помощник сообщает по телефону или рации буровому мастеру или руководству предприятия об осложнении на скважине. [12]
Для герметизации устья скважин применяют стандартные превенторы, что и при бурении глубоких скважин на нефть и газ с использованием буровых растворов. Только в отдельных случаях применяют специальные превенторы. При бурении глубоких скважин с использованием газообразных агентов применяют вращающиеся превенторы, превенторы с глухими и трубными плашками и универсальные превенторы. [13]
Для герметизации устья скважины используют три вида пре-венторов: плашечные – глухие или проходные для полного перекрытия отверстия или кольцевого пространства, если в скважине находится колонна труб; универсальные – для перекрытия отверстия в скважине, если в ней находится любая часть бурильной колонны: замок, труба, ведущая труба, вращающиеся – для уплотнения устья скважины с вращающейся в ней трубой или ведущей трубой. [14]
После герметизации устья скважины и соответствующей обвязки его с воздушной линией компрессорной установки включается в работу глубинный нагреватель. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
Материалы для гидроизоляции колодцев и способы их нанесения
Не все владельцы дачных участков понимают, как правильно защитить питьевую воду в колодце. Многие полагают, что установив на горловину крышку, можно считать, что все меры защиты приняты. Но на деле оказывается, что это всего лишь часть защитных мероприятий.
Гидроизоляция колодцев – это то, что можно назвать основой защиты воды. Все дело в том, что колодец выкапывается не на очень большую глубину, и всегда присутствует вероятность, что различные факторы, а это подпочвенная вода, в которую попали различные примеси, могут понизить качество воды. И это относится практически ко всем конструкциям, которые изготовлены из разных материалов.
Разновидности колодцев
Правда, необходимо отметить, что гидроизоляция относится не только к водозаборным колодцам, ведь на территории дачного участка могут находиться колодцы разного назначения. И все они обязательно должны пройти герметизацию. Потому что подпочвенные воды в любой момент могут их затопить. А это в каждом случае негативно скажется или на качестве воды, или на возможности загрязнения почвы, или на каких-то коммуникационных сетях.
Основные места и плоскости для гидроизоляции
То есть, получается так, что на дачном участке могут присутствовать три разновидности колодцев.
- Для воды.
- Канализационные колодцы. При их негерметичной конструкции всегда есть большая вероятность, что нечистоты проникнут в почву, и начнется заражение приусадебного участка. Поэтому такие колодцы должны быть герметичными.
- Сооружения колодезного типа, в которых устанавливается водозаборная арматура (вентили или задвижки) или производится соединение нескольких ветвей одной сети. Понятно, что если такое место будет затапливаться, то это негативно скажется на арматуре или стыке.
К вопросу герметизации колодцев. Сегодня производители предлагают различные готовые модели колодцев разного типа, которые можно назвать герметичными. Обычно их используют для сооружения канализационных конструкций и в качестве сетевых объектов. Но тут есть один момент, который касается гидроизоляции. Если готовое сооружение изготовлено из металла, то гидроизоляция – необходимое условие монтажа. Проведенное мероприятие просто продлевает срок эксплуатации самого сооружения. Если колодец изготовлен из полимерного материала или стеклополимерного, то никаких защитных мер предпринимать не надо. Причины понятны.
Пластиковый ствол для колодца
Виды гидроизоляции
Все мероприятия по гидроизоляции колодцев делятся на два основных вида, в основе которых лежит позиция, с какой стороны наносить гидроизоляционный слой. То есть, с наружной и с внутренней. Необходимо отметить, что наружная гидроизоляция считается более эффективной. Но наносить ее на снетки колодца непросто, потому что это связано с расширением котлована для колодца, чтобы в него мог поместиться человек. Обычно так делают в процессе сооружения. Если есть необходимость гидроизолировать эксплуатируемую конструкцию, то предпринимают меры по гидроизоляции колодца изнутри, внешнюю уже не делают.
Внимание! Идеально, если колодец будут гидроизолировать и снаружи, и изнутри.
Наружная гидроизоляция
Основное требование к наружной гидроизоляции стенок колодца – это защита конструкции от негативного воздействия грунтовых вод. Под их действием любой материал покрывается эрозией, что, в конечном счете, приводит к растрескиванию сооружения и частичному или полному разрушению. Если обнаруженная эрозия с внешней стороны очень сильная, то не стоит ремонтировать колодец, лучше выкопать новый.
Чтобы сделать гидроизоляцию колодца с внешней стороны стенок, можно использовать разные материалы, которых на рынке огромное количество. Но все они делятся на три основные группы, и каждая из них отвечает за определенный тип работ. К примеру, с помощью одних гидроизолируется вся поверхность шахты, с помощью других только стыки или трещины.

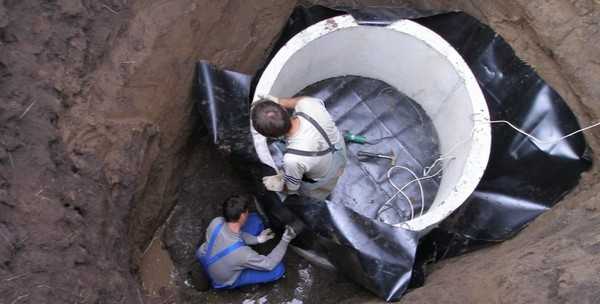

Рулонная гидроизоляция колодцев
Если проводятся работы по гидроизоляции стенок колодца в целом, то можно использовать рулонные гидроизоляционные материалы, к примеру, рубероид, который укладывается на ствол шахты при помощи специальных мастик на битумной основе. Получается двойная гидроизоляция. А если уложить рубероид в два слоя, то получится четыре слоя гидроизоляции, что гарантирует долгую эксплуатацию колодца без проблем и ремонтов.
В эту же группу входят цементные растворы. Из чаще всего используют для изоляции кирпичных или каменных строений. По сути, это толстая штукатурка, которая наносится обычным способом. Сверху штукатурного раствора можно нанести слой обмазочной гидроизоляции в виде битумной мастики. Это уже будет стопроцентная защита на 50 лет.

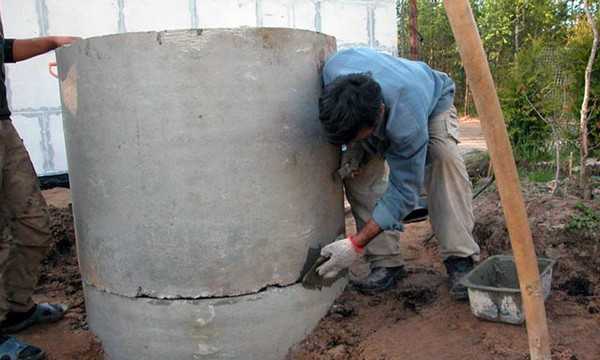

Наружная герметизация швов колодца
По сути, эти два вида для наружной гидроизоляции достаточно, чтобы провести герметизацию колодца. Но необходимо отметить, что колодец из железобетонных колец является сооружением прочным, но не всегда герметичным, особенно это касается швов колодца. Поэтому для бетонных сооружений рекомендуется использовать более современные методы.
- Проникающая гидроизоляция. Это цементная смесь с песком, в которую добавлены химические реагенты. Этот материал был специально изобретен для гидроизоляции бетонных сборных конструкций. Отсюда его высокая прочность, сопротивляемость воде, кислотам, щелочам и другим агрессивным средам. Плюс морозоустойчивость и неподверженность деформациям. Для бетонных колодцев это на сегодняшний день самый лучший вариант.
- Способ торкретирования специальным цементным раствором, который после высыхания не усаживается и не растрескивается. Правда, для проведения этого вида работ потребуется специальная пушка.
К внешней изоляции необходимо отнести и создание замка на колодец. По сути, это глиняная прослойка в верхней части ствола, которая сверху покрывается бетонным раствором в виде отмостки. Для создания замка необходима жирная глина. Она не пропускает через себя воду, то есть, уже является гидроизоляционным материалом.

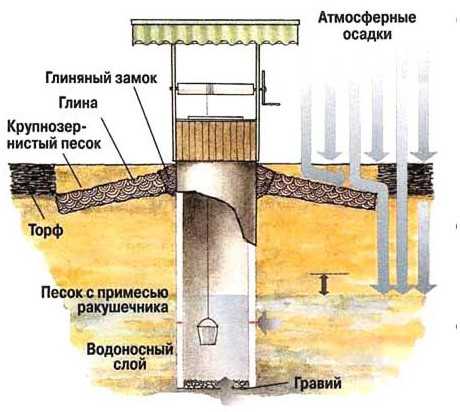

На фото ниже показано, как работает глиняный замок. Видно, что его сооружают под уклоном, чтобы атмосферные осадки, проникающие в толщу почвы, сталкиваются с глиняным слоем и удаляются за пределы нахождения колодца. Глубина заложения глиняного замка для колодца практически на поверхности грунта. Толщина зависит от объема осадков в регионе, но есть стандартные размеры – 30-60 см. Как было сказано выше, поверх замка заливаются отмостки из бетона.
Глиняный замок на колодце
Как проводится гидроизоляция действующего колодца снаружи
Итак, ремонтировать колодец снаружи – это, значит, провести достаточно большой объем земляных работ. Надо откопать по окружности периметра колодца траншею на всю глубину. Ширина траншеи – 1 м минимум.
Затем надо обследовать стенки сооружения и определить самые дефектные места. Если когда-то при строительстве была произведена гидроизоляция, то ее надо будет удалить всеми возможными способами, но не разрушать стенки конструкции. После чего надо будет очистить ремонтируемые поверхности от грязи и пыли. Если из стенок сооружения стала выступать металлическая арматура, то ее надо очистить и закрасить.

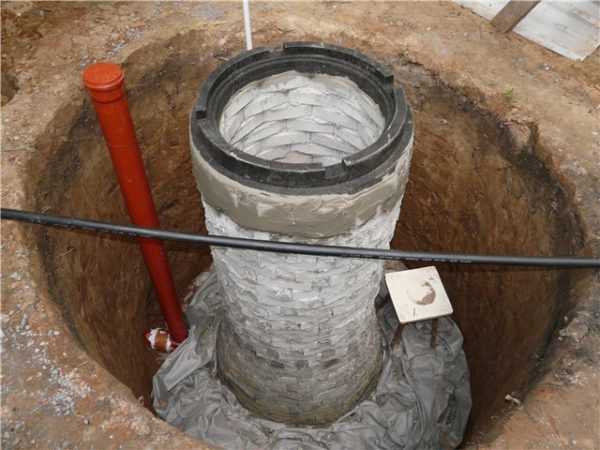

Котлован под колодец для удобства проведения гидроизоляции
Теперь можно переходить к ремонту. Для этого вся поверхность грунтуется, для чего можно использовать смесь Бетоноконтакт. Это цементно-полимерная грунтовка, которая наносится на поверхности обычными кисточками или валиком, можно использовать шпатель или макловицу. Далее цементными растворами заделываются все выявленные дефекты. И наносится еще один слой грунтовки.
Внимание! Все нанесенные слои перед нанесением последующих должны быть хорошо просушены.
Теперь можно переходить к гидроизоляции колодца. Рассмотрим все варианты с использованием различных материалов.
- Рулонная гидроизоляция. На отремонтированные поверхности наносится битумная мастика. Пока она не высохла тут же укладываются полосы рубероида. Укладка производится внахлест со смещением 10-15 см, при этом нахлест также обрабатывается клеящим составом. Обычно укладка производится кольцами по периметру колодца, поэтому гидроизоляцию начинают снизу, поднимаясь вверх. Как уже было сказано выше, чем больше слоев уложенного рубероида, тем прочнее гидроизоляция.
- Проникающая гидроизоляция наносится на смоченную поверхность стенок колодца. При этом грунтовать их не надо. Изоляционный слой наноситься равномерно без разрывов. Через несколько минут можно наносить второй слой. И этого будет достаточно. Специалисты рекомендуют до полного высыхания всех слоев смачивать обработанные поверхности водой, чтобы гидроизоляционный материал подсыхал медленно. Быстрое высыхание – это трещины на всю глубину уложенного слоя.
- Торкретирование. Грунтовку проводить надо. Затем с помощью пушки наносится цементный раствор толщиною 5-8 см, который должен высыхать минимум 8-10 дней. Если погода жаркая, то необходимо нанесенный слой изоляции поливать водой. Наносится второй слой, который также увлажняется до полного высыхания.
И последний этап в наружной гидроизоляции колодца – это засыпка траншеи смесью песка и гравия с добавлением грунта. Обязательно производится трамбовка, после чего сооружается глиняный замок и отмостки.
Отмостки
Внутренняя гидроизоляция
Начнем с разбора материалов, с помощью которых изоляция и проводится. Они делятся на две основные группы. Одна из них используется для обработки всех поверхностей равномерным и непрерывным слоем. Во вторую входят материалы, с помощью которых производится заделка швов колодца. Их обычно называют гидропробками. По сути, это специальные цементные растворы, которые мгновенно застывают при соприкосновении с водой. И если в стыках течет колодец, то равных гидропробкам материалов нет.
Герметизация стыков бетонных колец

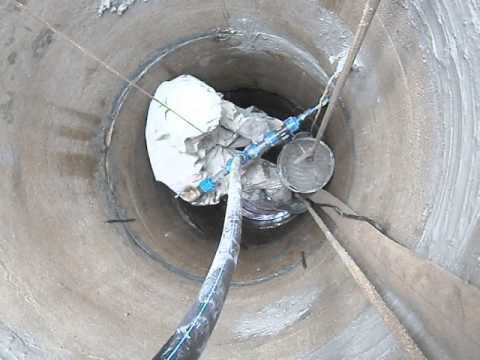

Как производятся работы по герметизации колодца изнутри.
- В первую очередь производится откачка воды до донного фильтра.
- Далее очищаются стенки шахты от грязи, отложений и растительных наслоений.
- Затем производится обследование на предмет обнаружения дефектов и изъянов, которые тут же удаляются. К примеру, трещины расшиваются, слабые места, в которых бетон отслаивается, удаляются до «здорового» бетона. Стыки между бетонными кольцами расшиваются и углубляются. Ширина расшивки 2-3 см. Затем все дефекты прочищаются металлической щеткой.
Внимание! Если в процессе расшивки швов колодца произошла течь, ее тут же надо закрыть, используя раствор гидропробки.
- После чего производится ремонт дефектных участков. Для этого лучше всего использовать специальные ремонтные составы на основе цемента и полимерных добавок. Удобный в работе материал, который наносится на изъяны поверхностей обычным шпателем. Самое главное, что этот раствор не поддается усадке, так что говорить о растрескивании при высыхании и не приходится. Ярким представителем ремонтных растворов этого вида является смесь MEGACRET-40.
Ремонтный состав для колодцев - Чтобы продолжать гидроизоляционные работы, необходимо дождаться, чтобы ремонтный раствор засох полностью. После чего можно переходить к изоляции.
- Для внутренней гидроизоляции колодцев лучше использовать двухкомпонентные смеси на основе цемента и полимеров. Их смешивают между собой прямо перед началом работ. Способ смешивания и пропорции каждого компонента указываются на упаковке. Необходимо строго следовать инструкции нанесения гидроизоляционного материала, потому что у каждого производителя свои требования к условиям проведения изоляционных работ. Некоторые материалы не требуют увлажнения обрабатываемых поверхностей. Некоторые, наоборот, наносятся только на влажные стены. Обычно гидроизоляция поверхностей колодца изнутри – это два слоя. Второй наносится на первый после полного его высыхания. Гидроизоляционный состав можно наносит валиком или широкой кистью.
Ремонтный состав для колодцев

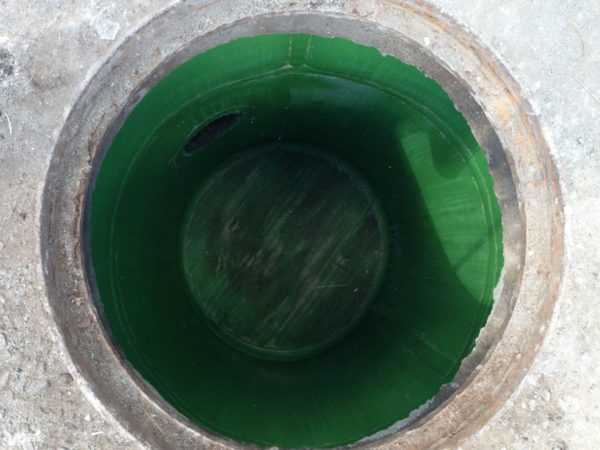

Сплошная гидроизоляция
Гидроизоляция элементов сборного колодца
Так как разговор идет обо всех видах колодезных сооружений, то необходимо понимать, что в некоторых из них устанавливается днище, которое также требует гидроизоляции. Если днище формируется в виде готового железобетонного круга, то в первую очередь необходимо позаботиться о гидроизоляции именно его. Проще всего – это обмазать его битумной мастикой со всех сторон в два-три слоя.
Если днище заливается бетоном в опалубку, то гидроизолировать надо подушку, на которую оно будет уложено. Обычно это гравийная смесь, поверх которой надо залить слой горячего битума. А верхнюю поверхность после затвердевания конструкции обрабатывают битумной мастикой. Можно дополнительно уложить и рубероид, полосы которого настилаются на стенки на высоту 10-15 см. Своеобразное корыто – это полная герметизация стыка между днищем и стенкой сооружения.
Герметизация стыка между днищем и стенками колодца
Теперь о герметизации. Понятно, что стык между днищем и кольцом надо сделать герметичным, чтобы через него не прошла внутрь сооружения вода. Здесь несколько вариантов.
- Можно проложить специальный гидроизоляционный шнур, изготовленный на основе бентонита (это такая глина) и каучука. Достоинством данного шнура выступает его возможность расширяться в четыре раза в объеме при соприкосновении с водой.
- Можно использовать для заделки вышеупомянутой состав марки MEGACRET-40. Им промазывают стык между двумя элементами колодца, затем поверх укладывают гидроизоляционную ленту, а уже сверху наносится двухкомпонентная гидроизоляция, лучше в два слоя.

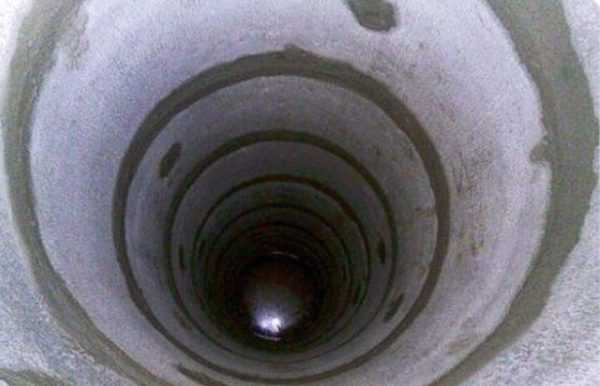

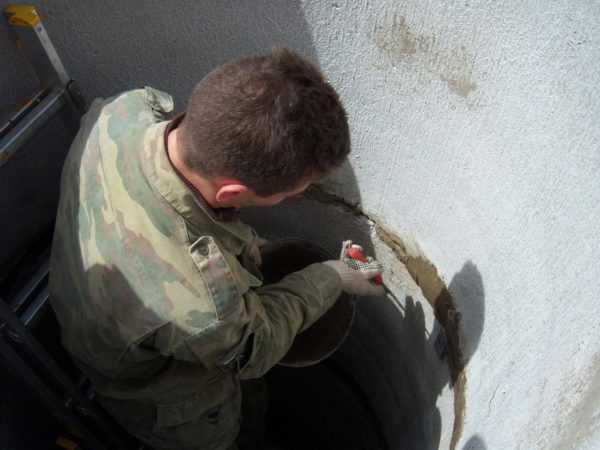

Заделка и герметизация швов в колодце
Точно также можно изолировать стыки и между железобетонными кольцами, которые составляют ствол сооружения. При этом если производится установка колец, то до начала их монтажа нужно провести гидроизоляцию всех поверхностей. К примеру, проникающими составами. После установки производится окончательная гидроизоляция и герметизация стыков.
Деревянные колодцы для забора воды сегодня считаются редкостью, но все же встречаются на дачных участках. Им, как и всем другим колодезным конструкциям, необходима гидроизоляция. Отметим, что герметизация швов в данном случае, как таковая, отсутствует. Чаще всего деревянные конструкции собираются с плотным прилеганием элементов друг к другу. При этом прочность соединение достигается связыванием бревен или брусов в разных венцах между собой с помощью металлических скоб.
Вода и влажность – это условия, при которых древесина разбухает, поэтому стыки между венцами плотно закрываются. Как дополнение, между венцами укладывается герметизирующий материал. Чаще всего это пенька, потому что в колодцах надо использовать материалы, которые не будут портить воду.
Наружная гидроизоляция деревянного колодца обеспечивается в основном защитными материалами, которые будут не только закрывать щели и зазоры, но и саму древесину. Поэтому чаще всего для проведения данного вида работ используется битум или его модификации (мастики). Как таковая внутренняя гидроизоляция не производится.
Итак, герметичные колодцы – это возможность сохранить воду на долгие годы эксплуатации сооружения в качественном состоянии. И хотя деревянные колодцы служат не более 30-35 лет, если их правильно обслуживать, то вода в них будет всегда чистой.
Не забудьте оценить статью:
Загрузка…otepleivode.ru
Гидроизоляция колодцев: особенности и правила
Если у вас имеется колодец, время от времени его необходимо герметизировать. Причем не имеет значения какой он — водозаборный, канализационный или, к примеру, смотровой. Чтобы вы могли справиться с этой процедурой правильно, хочу поделиться технологией гидроизоляции колодцев и рассказать о материалах, которые для этих целей применяются.
Гидроизоляция — необходимая мера, предписанная СНиП
Зачем нужна гидроизоляция
Вначале давайте разберемся, зачем вообще герметизировать колодец? Если речь идет о питьевом колодце, то герметизация позволит исключить попадание в шахту загрязненных грунтовых (поверхностных) вод. Таким образом, от этой процедуры зависит здоровье всех, кто будет употреблять воду в пищу.
«Верховодка» проникает через разгерметизированные щели в питьевую воду и загрязняет ее
Что касается канализационных колодцев, то герметизация должна наоборот — не допустить проникновение фекалий и других загрязняющих веществ в почву. Поэтому, вне зависимости от типа колодца, его герметизация является необходимой мерой.
Внешняя гидроизоляция
Гидроизоляция бывает внешней и внутренней. Чтобы она получилась наиболее эффективной, желательно выполнить ее комплексно, т.е. и снаружи, и внутри. Поэтому далее рассмотрим оба варианта герметизации.
Наружная гидроизоляция требует выполнения земляных работ
Наружная герметизация более трудоемкая, чем внутренняя, так как она требует выполнения земляных работ. Другими словами, чтобы ее выполнить, шахту необходимо откапать.
Лучше всего заниматься этой работой на этапе строительства колодца. В таком случае наружные стенки ствола будут еще сухими и чистыми. Кроме того, не понадобится дополнительно заниматься земляными работами, так как котлован обычно выкапывается шире ствола.
Наружная гидроизоляция может быть реализована с использованием разных материалов:
Варианты наружной гидроизоляции
Проникающая
Проникающая гидроизоляция — это современный надежный способ герметизации колодцев. Принцип ее основан на использовании активных химических компонентов, которые проникают в структуру бетона или, к примеру, кирпича, и закрывают поры. Причем глубина эффективности закупорки составляет от 5 до 15 сантиметров.
Качественная проникающая гидроизоляция — Penetron
Наибольшей популярностью пользуются следующие гидроизоляционные составы:
- Пенетрон;
- Элакор-ПУ;
- Грунт-2К/50;
- КТ Трон и др.
Одно из достоинств проникающих гидроизолирующих материалов заключается в простоте их нанесения. Этот процесс выглядит следующим образом:
| Иллюстрации | Действия |
 | Подготовка колодца:
|
 | Нанесение состава:
|
После этих манипуляций поверхность стенок колодца стала водонепроницаемой.
Статьи по теме:
Обмазочная гидроизоляция
Обмазочная гидроизоляция осуществляется с использованием всевозможных мастик на битумной основе. Наиболее дешевым вариантом является обычная битумная мастика. Однако, она не способна сама по себе надежно герметизировать стенки колодца, поэтому применяется совместно с рулонными материалами.
Нанести мастику можно кистью, шпателем или валиком
Эффективней с поставленной задачей справляются битумно-полимерные мастики. Также отличный материал для герметизации колодцев — жидкая резина.
Процесс нанесения обмазочных материалов схожий с обработкой колодца проникающими составами. Единственное, мастику следует наносить на сухую поверхность. Если вы будете работать с обычной битумной мастикой, то перед нанесением ее придется разогреть.
Современной альтернативой мастикам являются жидкие двухкомпонентные герметики. Стоимость их выше, но зато и эксплуатационные качества лучше — они более долговечные и влагостойкие.
Рубероид — дешевый, но не надежный гидроизоляционный материал
Рулонная (оклеечная) гидроизоляция
Эффективным и долговечным решением является рулонная гидроизоляция, которая выполняется материалами на основе битума:
- Рубероид. Это наиболее бюджетный вариант рулонной гидроизоляции как по цене, так и по качеству. Поэтому не рекомендую использовать его для гидроизоляции ответственных сооружений;
Гидроизоляция Технониколь на основе модифицированного битума
- Еврорубероид. Представляет собой рулонный битумный материал, модифицированный полимерами, а также армированный стеклохолстом или другим упрочняющим полотном. Еврорубероид более прочный и долговечный, материал, чем обычный рубероид, к тому же лучше обеспечивает защиту от влаги, но цена его, конечно, выше.
Чтобы выполнить гидроизоляцию по этой технологии понадобятся следующие материалы:
- Само рулонное покрытие — желательно использовать материалы от известных производителей, таких как Технониколь, Гидроизол или др.;
- Битумный грунт (праймер).
Для выполнения монтажных работ понадобится битумный праймер
Работа, как и во всех остальных случаях, начинается с подготовки колодца — необходимо откопать шахту, очистить и просушить. Дальнейшие действия такие:
| Иллюстрации | Действия |
 | Подготовка к поклейке покрытия:
|
 | Монтаж рулонного покрытия:
|
Гидроизоляция глиной и песком
Этот способ является древним, но вполне эффективным. Принцип его заключается в том, что по периметру колодца выкапывается грунт на глубину 3-4 метра.
В подготовленную траншею засыпается глина со стороны стенок шахты, и песок со стороны грунта. В принципе, можно обойтись даже без песка.
Гидроизоляция глиной получается самой дешевой и экологичной
Надо сказать, что этот способ герметизации часто применяется и в наше время, так как имеет два важных плюса:
- Не требует использования химических составов;
- Выполняется с минимальными финансовыми затратами или даже обходится бесплатно.
Поэтому подобным образом лучше всего герметизировать питьевой колодец, с условием что внутри он так же будет гидроизолирован. Если же вам необходимо гидроизолировать выгребной колодец или, к примеру, септик, лучше воспользоваться одной из вышеописанных технологий.
Изнутри колодец можно гидроизолировать теми же материалами, что и снаружи
Внутренняя гидроизоляция
Герметизируем не питьевые колодцы
Процесс внутренней гидроизоляции зависит от типа колодца. Если вам необходимо обеспечить герметичность канализационного или смотрового колодца, ККС (колодца кабельной связи), кессона скважины либо другой конструкции, которая не будет контактировать с питьевой водой, можно воспользоваться оклеечными, обмазочными или проникающими материалами.
Работа осуществляется так же, как и при выполнении наружной гидроизоляции. Единственное, герметизировать придется не только вертикальные плоскости, но и дно. Исключением являются септики с дном-фильтром. Но, если у вас на участке имеется скважина или питьевой колодец, от такого септика придется отказаться.
В случае использования оклеечных материалов, угол между дном колодца и стенками необходимо заполнить цементом, чтобы переход был плавным. Дело в том, что рубероид и его современные аналоги нельзя загибать под углом 90 градусов.
Герметизация внутренних колодцев заключается в заделке швов
Герметизируем питьевые колодцы или как заделать стыки между швов
Если колодец питьевой, от битума и прочей вредной химии необходимо отказаться. Причем ограничиться придется только герметизацией стыков, через которые возможна протечка. Если гидроизоляция снаружи выполнена, этой меры будет вполне достаточно, чтобы защитить питьевую воду от загрязнения.
Для герметизации стыков и трещин используйте жидкое стекло
Чтобы герметизировать швы, понадобятся следующие материалы:
- Цемент и песок;
- Жидкое стекло.
Работа осуществляется следующим образом:
| Иллюстрации | Действия |
 | Подготовка поверхности:
|
 | Приготовление раствора:
|
 | Герметизация:
|
На этом заделка швов завершена. Точно так же заделываются стыки на питьевых колодцах перед нанесением оклеечнных или обмазочных материалов.
Что говорит СНиП
Герметизацию колодцев выполнять не просто желательно, а необходимо, о чем указано СП 32.13330.2012. Согласно этому документу верхний уровень, до которого герметизируется колодец, составляет 0,5метра выше максимального уровня грунтовых вод.
Исключением являются полимерные колодцы которые в герметизации не нуждаются, при наличии штатных герметичных соединений с трубопроводами. В противном случае необходимо герметизировать соединения. Для этого используют герметик и резиновые уплотнители.
Вот и вся информация относительно гидроизоляции колодцев, которой я хотел поделиться.
Вывод
Как вы видите, технологии гидроизоляции колодцев достаточно простые, хотя сама работа трудоемкая. Но, в любом случае, придерживаясь вышеизложенных рекомендаций, каждый может справиться с поставленной задачей самостоятельно. А если возникнут сложности, пишите об этом в комментариях, и я с радостью помогу советом.
kolodec.guru
