Гидрофобный грунт

Cтраница 1

Гидрофобный грунт приготовляют из супесчаного грунта, тщательно перемешанного с вяжущим веществом. Толщина гидроизолирующего слоя принимается 80 - 100 мм. Грунт для приготовления гидроизолирующего слоя должен быть сухим ( влажность до 3 %) и иметь следующий состав по объему: 60 - 85 % песка крупностью 0 1 - 2 мм и 40 - 15 % песчаных, пылеватых и глинистых частиц крупностью менее чем 0 1 мм.  [1]

Укладывают слой гидрофобного грунта до проектной отметки основания и уплотняют трамбовкой.  [2]

При больших перепадах температуры гидрофобные грунты сравнительно быстро замо кают.  [4]

На существующее днище укладывают слой гидрофобного грунта А не менее 50 мм, выравнивают грунт по проектному уклону, уплотняют трамбовками и нивелируют.  [5]

На днище резервуара по слою гидрофобного грунта

толщиной 40 - 50 мм укладывается рулонная заготовка, сваренная в заводских условиях из отдельных листов толщиной 4 мм.  [7]

Если отклонения превышают допускаемые, под днище подбивают гидрофобный грунт.  [8]

По днищу и боковым поверхностям грунт покрывается изоляцией из гидрофобного грунта, а по ней укладывают стальную оболочку из рулонов толщиной 5 мм. Щиты засыпают грунтом толщиной 250 мм. Стропильные фермы закрепляют на опорах, уложенных в грунте, в плоскостях ферм устанавливают криволинейные шпангоуты, опирающиеся на их пояса. Листовую оболочку резервуаров укладывают на изоляцию днища и кромки боковых оболочек и приваривают внахлестку. Углубление между пересекающимися наклонными оболочками перекрывают сверху накладкой - полосой шириной 20 мм, толщиной 5 мм и приваривают внахлестку. В пределах криволинейных шпангоутов боковые оболочки с наружной стороны загибают радиусом 1600 мм и приваривают к полкам ферм резервуаров. На рис. 1 показан траншейный подземный резервуар объемом 5 тыс. м3, широко применяемый в народном хозяйстве для длительного хранения нефтепродуктов.  [10]

По днищу и боковым поверхностям грунт покрывается изоляцией из гидрофобного грунта, а по ней укладывают стальную оболочку из рулонов толщиной не менее 5 мм.  [12]

При химических методах контроля герметичности днища резервуара на основании из гидрофобного грунта вокруг резервуара создается глиняный замок высотой не менее 100 мм, образующий под днищем герметически замкнутое пространство.  [13]

В резервуарах для хранения светлых нефтепродуктов по бетонной плите укладывается слой гидрофобного грунта, по которому свободно расстилается герметизирующее полотнище из стального листа толщиной 2 5 - 4 мм. Известны конструкции резервуаров, в которых герметизация днища и других ограждающих конструкций осуществляется различными синтетическими покрытиями, пленками и т.п. Стены резервуаров выполняются либо из монолитного железобетона, либо из сборных железобетонных панелей.  [14]

Страницы:      1    2    3

www.ngpedia.ru

Устройство фундаментов под вертикальные резервуары

08 мая 2016 г.

При проектировании и расчете фундаментов под вертикальные резервуары (РВС) необходимо учитывать эпюру распределения давления на грунт, которая распределяется не по вертикальным линиям, а по кривым — изобарам. Связано это с тем, что нагрузка на фундамент распределяется неравномерно по площади основания. Общая нагрузка на основание фундамента состоит из суммы нагрузок от действия масс: резервуара, жидкости, фундамента и снега на крыше резервуара. Нагрузка от массы жидкости распределяется равномерно по площади основания и зависит от высоты резервуара, точнее, от максимального уровня жидкости и ее плотности. Нагрузка от днища также распределяется равномерно по площади, а сумма нагрузок от массы корпуса и крыши резервуара и снеговая нагрузка концентрируется по образующей линии корпуса резервуара.

На рисунке показана эпюра распределения давления на основание фундамента РВС.

Эпюра распределения давления на основание вертикального резервуара

Если принять равномерное распределение нагрузки на основание фундамента от днища РВС, и считать резервуар как одно целое сооружение, то давление заполненного резервуара с максимальной снеговой нагрузкой можно определить по формуле:

P = H*p + (Gpeз + G + G)/F,

где Р — давление на основание фундамента, кг/см2;

Н — высота резервуара, см;

р - плотность жидкости, кг/см3;

Gрез — вес резервуара, кг;

Ссф — вес фундамента, кг;

G — вес снега на крыше резервуара, кг:

F — площадь основания фундамента, см2.

При сооружении фундаментов под РВС допустимая нагрузка на грунт под основанием фундамента должна быть не более 2,0 кг/см2, то есть резервуары строить на грунтах, имеющих несущую способность (допустимое давление на грунт) менее 2,0 кг/см2 без дополнительного его упрочнения не допускается. Таким образом, условие устойчивости резервуара определяется формулой:

р = Н • р + (Gрез + Gсф + Ссн) / F ≤Рдоп = 2 кг/см2.

В таблице приведены допустимые давления на некоторые виды грунтов, на которых сооружаются резервуары.

Фундаменты для наземных РВС емкостью до 5000 м3 включительно строятся, как правило, земляными. Фундаменты для резервуаров большей емкости выполняются с устройством железобетонного кольца под утором резервуара.

Допустимое давление на грунты оснований при заложении фундаментов на глубине 2 м ниже поверхности земли при расчете на основные силовые воздействия

На рисунке показаны разрезы фундаментов под РВС, сооружаемых на различных грунтах.

Основания наземных вертикальных резервуаров

а - из песчаных и супесчаных грунтов, б - из глины, суглинков.

1 - срезка растительного слоя, 2 - местный грунт, 3 - песчаная подушка с гидрофобным слоем, 4 - резервуар

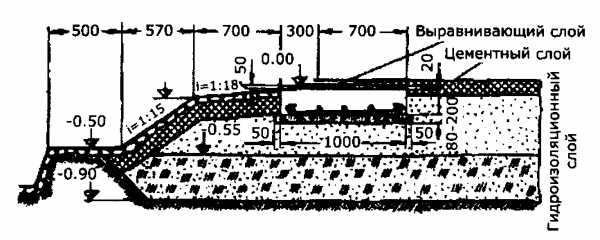

На рисунке показан разрез земляного фундамента под резервуар РВС-10000 с устройством железобетонного кольца по периметру корпуса резервуара.

Разрез фундамента под РВС-10000 с устройством железобетонного кольца

На рисунке показано устройство фундаментов под РВС на склонах косогорных участков местности. Главное условие при строительстве фундаментов на косо горных участках — это предупредить сползание фундамента по склону и обеспечить отвод ливневых и талых вод от площадки резервуарного парка. Поэтому рекомендуется делать на косогоре горизонтальную полку путем срезки грунта и производить строительство фундамента на горизонтальной поверхности. При больших склонах допускается срезка косогора ступенями высотой 25-30 см. Водоотводной лоток (нагорная канава) с бетонным покрытием строится на склоне выше полки, на расстоянии, которое определяется при проектировании и указывается в рабочих чертежах проекта строительства резервуара.

Устройство насыпных оснований фундаментов вертикальных резервуаров на косогорных участках местности

1 - резервуар, 2 - бровка, 3 - откос, 4 - нагорная канава,

5 - песчаная подушка с гидрофобным слоем, 6 - подсыпка местным грунтом

Фундаменты по высоте бывают нормальными в пределах 0,35—0,5 метра и высотными. Например, на распределительных нефтебазах для самотечного налива нефтепродуктов в автоцистерны фундаменты под РВС до 1000 м3 допускается строить высотой до 2-х метров.

При сооружении фундамента необходимо руководствоваться следующими требованиями:

1. Строительная площадка должна быть предварительно спланирована до проектных отметок.

2. Верхний растительный слой необходимо срезать на полную его глубину (25-30 см), как не дающий надлежащей связи, и для предупреждения прорастания растительности под фундаментом. Размеры площади срезки грунта принимаются с учетом того, что по верху радиус фундамента должен быть больше радиуса резервуара на 0,7 м и крутизна откоса должна быть 1:1,5, то есть:

Rфунд = Rрвс +0,7+l,5hф ,

где Rфунд — радиус подошвы фундамента, м;

Rpвс - радиус резервуара, м;

hф - высота фундамента, м.

3. Разработанное ложе основания фундамента должно быть спланировано, засыпано песком или щебнем в зависимости от прочности материка грунта на высоту не менее 0,2 м и утрамбовано.

4. Основное основание фундамента допускается строить из местного грунта — из суглинков, супеси, кроме торфяного грунта.

5. При сооружении фундамента из местных грунтов разнородный грунт необходимо укладывать горизонтальными слоями или перемешивать до однородности состава до укладки в фундамент. Толщина каждого слоя должна быть в пределах 0,2 м и трамбоваться дорожными катками с шипами или ручными трамбовками. Уплотнение основания гусеничными тракторами запрещается по причине их малой удельной нагрузки на грунт, что не обеспечит требуемую плотность основания и в дальнейшем даст недопустимую осадку резервуара.

6. До укладки грунта необходимо проверить его влажность. При применении глинистых грунтов естественная влажность в момент укладки не должна превышать для супесчаных фунтов 9—14%, суглинистых 16—22% и глинистых 18—24%. Увлажнение или подсушивание грунта должно производиться до укладки его в фундамент. Степень влажности грунта должна определяться лабораторным способом. В полевых условиях степень влажности грунта можно определить при отсутствии специальных лабораторных приборов следующим способом:

а)  при проведении металлической пластинкой по поверхности шарика диаметром 3—4 см, скатанного из разрыхленного грунта, не должно наблюдаться налипания его на пластинку;

б)  скатанный из шарика жгут диаметром 3—4 мм и длиной 3—5 см не должен крошиться.

7. После устройства основания из местного грунта поверх его укладывается и трамбуется песчаная подушка толщиной 20-35 см из крупнозернистого песка. Песчаная подушка должна иметь уклон от центра, равный 1,5%.

8. Поверх песчаной подушки укладывается гидроизоляционный (гидрофобный) слой толщиной 8-10 см, для защиты днища резервуара от коррозии. Гидрофобный слой изготавливается из смеси песка с битумом или отработанными маслами и темными нефтепродуктами. Обычно смесь готовится в строительных растворомешалках.

9. Отмостка и откосы фундамента должны укрепляться от воздействия атмосферных осадков и выветривания песка и грунта из фундамента. Для покрытия отмостки и откосов могут применяться различные материалы: булыжник; монолитный бетон и железобетонные тонкостенные плиты (толщиной 6-8 см). Практичнее всего покрывать отмостку резервуаров тротуарными плитами размером 1,0x0,5x0,06 м, а откосы канальными плитами 2,5x1,5x0,08 м, так как при ремонте фундаментов их можно снимать и после устранения дефектов ставить на место. При хранении этилированных нефтепродуктов по санитарным требованиям покрытие отмостки и откосов должно выполняться из монолитного бетона.

10. После устройства фундамента по периметру его основания должен быть сооружен лоток с бетонным покрытием для отвода ливневых вод и предохранения фундамента от подмыва.

11. В процессе эксплуатации, особенно в течение первого года, необходимо вести наблюдение за осадкой резервуара и фундамента. При осадке резервуара обычно возникают разрывные усилия в его в корпусе в местах подключения технологических трубопроводов. В этом случае возможен разрыв задвижки или появление вогнутости или выпуклости в корпусе резервуара. Для предупреждения аварии при наземном монтаже трубопроводов на опоры устанавливаются временные раздвижные клинья, которые по мере осадки резервуара раздвигаются и трубопровод опускается. Подземные трубопроводы с резервуарами в первый год эксплуатации соединяются с помощью резиново-тканевых рукавов. При неравномерной осадке резервуара производятся его подъем и подбивка песком.

ros-pipe.ru

Строительство фундаментов под резервуары.

Фундамент — это часть сооружения, передающая нагрузку от веса сооружения на грунты основания и распределяющая эту нагрузку на такую площадь основания, при которой давления по подошве не превышают расчетных. По форме в плане фундаменты бывают сплошные в виде плит под всем сооружением, ленточные—только под стены сооружения и столбчатые в виде отдельных опор. Выбор того или иного вида фундамента под вертикальные резервуары зависит от сопротивления грунта, могущего служить основанием, сжатию, пучинистостью грунта при сезонных промерзаниях, глубины его залегания, очертания сооружения в плане, а также от величины нагрузки и схемы передачи ее на грунты основания.

При устройстве фундамента резервуара должно быть предусмотрено проведение мероприятий по отводу грунтовых вод и атмосферных осадков из-под днища резервуара.

Все работы по устройству фундамента резервуара проводятся до начала его монтажа. Проектную отмостку основания (фундамента), фундамент под шахтную лестницу и опоры под подводящие трубопроводы рекомендуется выполнять после монтажа металлоконструкций резервуара.

В современной строительной практике используется большое количество типов фундаментов под резервуары. Выбор наиболее рационального типа зависит от объема резервуара и конкретных инженерно геологических условий. При этом характерным является стремление использовать фундаменты на естественном основании как наиболее дешевые с полным или частичным отказом от свай под днищем резервуара.



3.1. Кольцевые фундаменты

В сочетании с подсыпкой на основание часто практикуетcя фундамент под стенку. Так, в соответствии с ГОСТ 52910-2008 «…в качестве фундамента резервуара может быть использована грунтовая подушка (с железобетонным кольцом под стенкой и без него)… Для резервуаров объемом 2000 м3 и более под стенкой резервуара устанавливают железобетонное фундаментное кольцо шириной не менее 0,8 м для резервуаров объемом не более 3000 м3 и не менее 1,0 м – для резервуаров объемом более 3000 м3. Толщина кольца принимается не менее 0,3 м.». (см. рис. 1. -в)

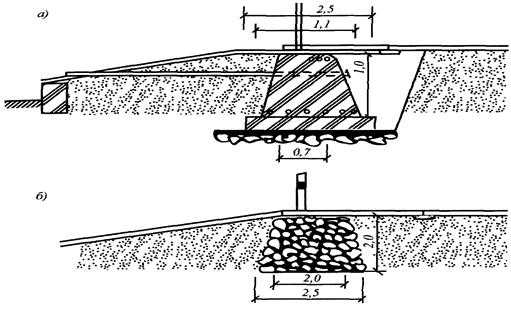

Рис.2: Фундаменты РВС: а), в) гравийные; б) в форме железобетонного кольца; г) в виде подпорной стенки; 1 – подсыпка из гравия; 2 – стенка РВС; 3 – днище РВС; 4 – уплотненный песок; 5 – песчаная засыпка; 6 – грунт основания; 7 – железобетонное кольцо; 8 – асфальт; 9 – подсыпка; 10 – выравнивающий слой; 11 – дренажное отверстие; 12 – ПВХ-пленка; 13 – ж/б плита

При этом, исходя из практического опыта, такая конструкция фундамента обеспечивает устойчивость только прифундаментного слоя (подсыпки), практически не увеличивая жесткости узла сопряжения днища со стенкой. Также данная конструкция не влияет на неравномерность осадки основания резервуара.

В определенных условиях эффективен фундамент в виде кольцевой стенки, которая, прорезая слабые верхние слои грунта основания, может передать нагрузку на подстилающие плотные слои.

Также по требованию ГОСТ для площадок строительства с расчетной сейсмичностью 7 баллов и более фундаментное кольцо устраивают для всех резервуаров, независимо от объема, шириной не менее 1,5 м, а толщину кольца принимают не менее 0,4 м.

Фундаментное кольцо рассчитывают на основное, а для площадок строительства с сейсмичностью 7 баллов и более – также на особое сочетание нагрузок.

Существует практика совместно с подсыпками использовать кольцевые фундаменты из гравия или щебня, железобетонные кольцевые фундаменты, расположенные непосредственно под стенкой, а также фундаменты в виде железобетонной подпорной стенки, находящейся за пределами резервуара (рис 2).

При устройстве кольца в виде подпорной стенки подсыпка выполняется из песчанно-гравийной смеси или гравия.

Железобетонные фундаменты выполняют из монолитного железобетона, а поперечному сечению придают прямоугольную форму.

Также практикуется конструкция фундамента резервуара на естественном основании со щебеночным кольцом под стенкой. Такой фундамент эффективен при ожидаемой осадке не более 15 см. Его особенность состоит в том, что непосредственно под стенкой используется не песок, а щебень для создания щебеночной или гравийной насыпи высотой не менее 60 см, шириной по верху 1-2 м. (См. рис 3.).

Рис.3. Подушка из щебня под стенкой РВС. 1 – дренажные трубки; 2 – кольцевая подушка; 3 – асфальт; 4 – гидроизоляция; 5 – стенка; 6 – подсыпка из щебня; 7 – песок; 8 – песчаная подушка



Щебень укладывают слоями по 20 см и тщательно трамбуют. Непосредственно под днищем по всей его плоскости устраивают щебеночный слой (6) толщиной не менее 10 см и дополнительно закладывают дренажные трубки диаметром около 9 см.

Для широких резервуаров применяют следующие конструкции: под днищем устанавливают песчаный фундамент-подсыпку, а под стенкой – либо железобетонный, либо щебеночный кольцевой фундамент (в зависимости от грунтовых условий) (См. рис.4.).

Подсыпку под стенку с внешней стороны фундамента устанавливают с пологим откосом 1:5, который в нижней части поддерживается подпорной стенкой.

Насыпь оборудуют дренажными трубками и защищают асфальтовым покрытием.

Между днищем и железобетонной поверхностью железобетонного кольцевого фундамента имеется амортизационный асфальтовый слой толщиной не менее 20 см.

Для больших резервуаров с целью повышения безопасности постоянно разрабатываются дополнительные меры укрепления фундамента. Некоторые из них показаны на рис. 4.

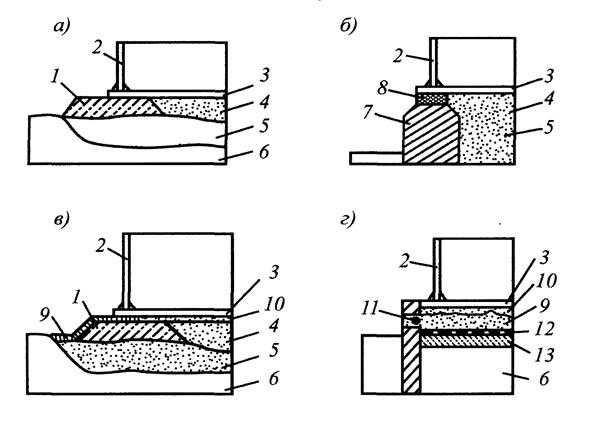

Рис 4.: Фундаменты больших РВС: а) кольцевые; б), в) плитные; 1 – резервуар; 2 – кольцевые фундаменты; 3 – цементно-песчаный слой; 4 – подушка; 5 – железобетонная плита; 6 – кольцевая стенка



Песчано-гравийную подушку покрывают смесью песка, щебня, асфальтовой эмульсии и цемента, затем уплотняют укатыванием. Получившаяся поверхность, в результате, снимает часть нагрузки с подушки и передает ее на железобетонное кольцо.

Также устраивают фундаменты в виде железобетонных плит. В этих случаях резервуар опираются на железобетонную плиту, установленную либо на поверхности основания, либо ниже планировочной отметки. Железобетонная стенка по периметру плиты заглубляется ниже ее подошвы и служит для снижения бокового перемещения грунта.



3.2. Свайные фундаменты

3.2.1. Традиционный подход к устройству свайных фундаментов

Такой тип фундамента достаточно часто применяется на площадках, сложенных слабыми грунтами (См. рис.5.). Опыт строительства других промышленных и гражданских объектов показывает, что при помощи свай во многих случаях удается добиться допустимого уровня осадки сооружения.

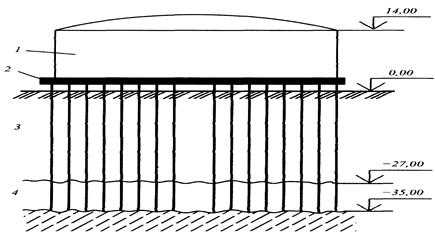

Рис. 5: Свайный фундамент РВС: 1 – резервуар; 2 – плита ростверка; 3 – слабая морская глина; 4 – плотная глина

Однако опыт устройства свайных фундаментов в резервуаростроении показывает, что не всегда удается добиться желаемого результата. При этом данный тип фундамента весьма затратен и, по уровню капиталовложений, приближается к стоимости самих металлоконструкций.

Неоднократно зафиксированы случаи, когда при гидроиспытаниях смонтированного на свайном фундаменте резервуара осадка его основания превышала проектную и составляла до половины величины осадки, предусмотренной на весь срок службы резервуара.

Неэффективность применения свайных фундаментов в резервуаростроении может быть объяснена тем обстоятельством, что при больших размерах фундаментов в плане сваи, длина которых составляет обычно 0,25 диаметра резервуара и менее, оказываются в зоне действия наибольших вертикальных напряжений в основании резервуара. Поэтому некоторое уменьшение напряжений за счет увеличения глубины заложения условного фундамента мало сказывается на осадке такого фундамента.

Применение свайных фундаментов может оказаться даже опасным в тех случаях, когда на больших глубинах в основании резервуаров находятся слои более сжимаемых грунтов. Обнаружить такие слои

не всегда возможно из-за технических трудностей, связанных с бурением и отбором образцов грунта с больших глубин.

Обычно специалисты полагают, что свайный фундамент с монолитным ростверком представляет собой довольно жесткую конструкцию. Данные, полученные в результате наблюдения за осадками резервуаров на свайных фундаментах, убедительно опровергают такую точку зрения.

3.2.2. Фундаменты с забивкой свай под всем днищем и железобетонным ростверком

Многолетней практикой строительства резервуаров на слабых водонасыщенных грунтах выработано несколько эффективных мероприятий по подготовке будущих оснований к строительству. Основная цель этих мероприятий – уплотнение слабых грунтов до начала строительства с целью улучшения их физико-механических характеристик.

Для этих целей используются призматические забивные сваи различной длины и сечения в сочетании с ростверками и плитами. При этом сваи, как правило, забиваются под всем днищем в виде сплошного свайного поля с расстоянием между сваями 1 м.

Фундаменты с забивкой свай под всем днищем и промежуточной подушкой

Также применяются фундаменты, в которых вместо железобетонного покрытия служит слой щебня или гранулированного материала, положенный поверх свай.

3.2.3 Кольцевой свайный фундамент

Также эффективным решением для устройства фундамента резервуаров на площадках со слабыми грунтами является кольцевой свайный фундамент. На рис. 8 показан его узел и общий вид.

Кольцевой монолитный железобетонный фундамент, воспринимающий нагрузку от стенки резервуара и передает эту нагрузку на плотные малосжимаемые грунты через:

  • щебеночную подушку,
  • бетонную подготовку,
  • монолитный железобетонный ростверк,
  • жестко заделанные в нем сваи расположенные в два ряда

Такой конструкцией достигается уменьшение неравномерности осадки основания под стенкой резервуара.

3.2.4. Кольцевой свайный фундамент со смещением:

Как усовершенствованный вариант кольцевого свайного фундамента применяется смещенный фундамент под резервуары.

Часто одним из решений проблемы осадок резервуара является смещение монолитного железобетонного кольца и кольцевого свайного фундамент относительно стенки резервуара. Величины, на которые осуществляется смещение определяются в зависимости от локальных характеристик грунтового основания, нагрузок от конструкции и количества рядов свай в ростверке

В результате такого решения могут быть существенно снижены неравномерности осадок по периметру емкости и всего сооружения в целом в период его эксплуатации.

Работа по возведению такого фундамента осуществляется следующим образом: производится планировка грунтового основания, затем забиваются сваи до проектной отметки, расположение которых определятся в зависимости от локальных характеристик грунтового основания, нагрузок от конструкции и количества рядов свай в ростверке. По оголовкам свай устраивается монолитный железобетонный кольцевой ростверк, производится отсыпка щебеночной подушки, поверх которой бетонируется монолитное железобетонное кольцо. Выполняются планировка и отсыпка песчаной подушки под днище емкости, после чего осуществляется монтаж металлических конструкций резервуара.



3.3. Конструкции фундаментов для строительства резервуаров в сложных геологических условиях:

3.3.1. Железобетонный усиленный ленточный фундамент

При большой толще слабых грунтов для предотвращения значительных неравномерных осадок естественных оснований целесообразно увеличивать жесткость кольцевого фундамента. С этой целью может быть использован массивный ленточный железобетонный фундамент под стенку резервуара, который обеспечивает достаточную жесткость конструкций по окружности.

Высота фундамента под резервуары определяется из условия заглубления подошвы ниже границы сезонного промерзания грунта. Для уменьшения высоты фундамента целесообразно над ним устраивать промежуточную щебеночную подушку, обеспечивающую передачу нагрузки от резервуара на фундамент. Так как нагрузка на такой фундамент мала, то площадь его поперечного сечения может быть сравнительно небольшой. По сторонам фундамент обсыпают непучинистым материалом.

При развитии больших неравномерных осадок по контуру такой фундамент дает возможность выровнять край резервуара. С этой целью под просевшей частью резервуара в щебеночной подушке выполняют приямок и устанавливают подъемное устройство (например, домкрат), опирающийся на железобетонный фундамент. После подъема края резервуара на необходимую отметку подъемное устройство снимают и приямок засыпают.

Использование сборных железобетонных элементов позволяет снизить объем мокрых процессов при производстве работ и значительно повысить производительность труда на работах нулевого цикла.

3.3.2. Железобетонное кольцо по внешнему контуру стенки

При заполнении резервуаров больших объемов в месте примыкания стенок к днищу возникает узловой момент, достигающий значительной величины и влияющий на напряженно – деформированное состояние днища и основания под ним. Для уменьшения крутящего момента и увеличения жесткости узла «стенка—днище» предложено применять железобетонное кольцо, устроенное по внешнему контуру стенки резервуара совместно с металлическими ребрами жесткости в виде раскосов(См. рис.6). Число раскосов определяется конструктивно или расчетом в зависимости от объема резервуара.

 Рис. 6: Усиление узла примыкания стенки к днищу: 1 – песчаная подсыпка; 2 – раскосы; 3 – железобетонное кольцо; 4 – стенка РВС; 5 – днище РВС; 6 – основание

3.4. Свайные фундаменты резервуаров в сейсмичных районах

Свайные фундаменты в сейсмических районах имеют такую же область применения, как и при отсутствии сейсмики. При их проектировании и расчете должны выполняться требования СП 50-102-3003 «Проектирование и устройство свайных фундаментов», в частности раздела 12 «Особенности и проектирования свайных фундаментов в сейсмических районах» и приложения Д «Расчет свай на совместное действие вертикальной и горизонтальной сил и момента».

Нижние концы свай следует опирать на скальные грунты, крупнообломочные грунты, плотные и средней плотности песчаные грунты, твердые, полутвердые и тугопластичные глинистые грунты.  Опирание нижних концов свай в сейсмических районах на рыхлые водонасыщенные пески, глинистые грунты мягкопластичной, текучепластичной и текучей консистенции не допускается.

Опирание свай на наклонные пласты скальных и крупнообломочных по род допускается в том случае, если устойчивость при сейсмических воздействиях массива грунта, расположенного на указанных породах, обеспечивается не за счет свайного фундамента и если при этом исключается возможность проскальзывания нижних концов свай.

Допускается опирание свай на плотные и средней плотности водонасыщенные пески, при этом их несущая способность, как правило, должна определяться по результатам полевых испытаний свай на имитированные сейсмические воздействия. Величина заглубления в грунт свай в сейсмических районах должна быть не менее 4 м, за исключением случаев их опирания на скальные грунты.

Набивные сваи в сейсмических районах следует устраивать в маловлажных устойчивых связных грунтах при диаметре свай не менее 40 см и отношении их длины к диаметру не более 25, при этом необходимо вести строгий контроль качества изготовления свай.

Как исключение, допускается прорезание слоев водонасыщенньих грунтов с применением извлекаемых обсадных труб и глинистого раствора. В структурно-неустойчивых грунтах применять набивные сваи можно только с обсадными трубами, оставляемыми в грунте. Армирование набивных свай в сейсмических районах является обязательным, при этом процент армирования должен приниматься не менее 0,05.

Расчет свайных фундаментов под вертикальные резервуары на сейсмические воздействия производится по предельным состояниям первой группы и предусматривает:

  • определение несущей способности свай по отношению к вертикальной нагрузке;
  • проверку свай по сопротивлению материала на совместное действие расчетных усилий нормальной силы изгибающего момента и перерезывающей силы;
  • проверку устойчивости свай по условию ограничения давления, передаваемого на грунт боковыми гранями сваи.

При проверке устойчивости грунта, окружающего сваю, расчетное значение угла внутреннего трения принимается уменьшенным на следующие величины:

  • для сейсмичности 7 баллов на 2 градуса,
  • для сейсмичности 8 баллов — 4 градуса,
  • для сейсмичности 9 баллов — на 7 градусов.

Для фундаментов с высоким свайным ростверком расчетные значения сейсмических сил следует определять как для зданий или сооружений с гибкой нижней частью, увеличивая коэффициент динамичности в 1,5 раза в тех случаях, когда период собственных колебаний основного тона составляет 0,4 и более.

При соответствующем технико-экономическом обосновании возможно применение свайных фундаментов с промежуточной подушкой из сыпучих материалов — щебня, гравия, крупного песка. При этом практически исключается передача на сваю горизонтальных нагрузок от колеблющегося сооружения, поэтому расчет на горизонтальные сейсмические нагрузки не производится, а конструкция свай принимается такой же, как и для несейсмических районов.

Фундаментный блок, установленный на промежуточную подушку, рассчитывается как ростверк обычного свайного фундамента в соответствии с нормами проектирования бетонных и железобетонных конструкций. Для увеличения площади контакта рекомендуется устраивать на сваях железобетонные оголовки.

Свайные фундаменты с промежуточной подушкой, применяемые в сейсмических районах, должны также отвечать требованиям расчета по деформациям. Промежуточная подушка должна отсыпаться слоями не более 20 см с уплотнением до объемного веса не менее 1,9 тс/куб. м. Толщина промежуточной подушки над оголовками свай зависит от расчетной нагрузки и составляет 40—6О см.

Расчеты свайных фундаментов с учетом сейсмических воздействий в просадочных грунтах в случае возможности подъема уровня грунтовых вод должны производиться с использованием характеристик грунта в замоченном состоянии.

r-stroitel.ru

Промысловые резервуары

Для сбора и хранения нефти в нефтедобывающей промыш­ленности применяются резервуары. Они используются для хранения как «сырой» нефти, т. е. обводненной нефти, поступающей с промыслов, так и нефти подготовленной, т. е. обезво­женной и обессоленной, так называемой товарной нефти. Резер­вуары бывают стальные и железобетонные.

Резервуар состоит из плоского днища, цилиндрического корпуса и покрытия (крыши).

Днище р е з е р в у а р а монтируется на специальных фун­даментах, состоящих из трех слоев: грунтовой подсып­ки, песчаной подушки и гидрофобного слоя, предотвра­щающего поступление вод к днищу резервуара и затрудняю­щего воздухообмен под днищем. Гидрофобный слой состоит из песка или песчаного грунта, пропитанного битумом, гудроном или вязкой нефтью. Основное назначение гидрофобного слоя – предотвращение коррозионного разрушения днищ резервуаров. Толщина гидрофобного слоя составляет 8-10 см, песчаной подушки – 30 см. слой уплотняют катком или вибратором. Днище укладывают на основание или горизонтально (для резервуаров вместимостью до 1000 м3), либо с уклоном 1:100 от центра к стенке. Минимальная толщина листов центральной части 4 мм. Для резервуаров вместимостью от 5 до 20 тыс.м3толщина днища составляет 5 мм, а для резервуаров 20 тыс.м3и более – 6 мм.

Окрайки днищ резервуаров вместимостью до 5000 м3 свора­чивают на машиностроительном заводе в один рулон вместе с центральной стойкой. Толщина окрайки днища 4 мм (для ре­зервуаров вместимостью 1000 м3) либо на 2—3 мм больше тол­щины листов центральной части (для резервуаров вместимостью 5000 м3). Для резервуаров вместимостью более 5000 м3 окрайки изготовляют сегментными из отдельных -заготовок толщиной не менее 8 мм.

Толщину днища определяют, руководствуясь предполагаемой скоростью коррозии и прочностью конструкции узла сопряжения днища с корпусом.

Толщина днища малых резервуаров 4—5 мм, а для резер­вуаров диаметром более 15 м листы днища имеют толщину 6—8 мм и более (0,8—1 от толщины листов нижнего пояса). Листы днища сваривают встык и внахлестку со сплошным про­варом. К герметичности сварных соединений днища предъявля­ются особые требования, поскольку в процессе эксплуатации они недоступны осмотру.

Покрытие резервуара служит для восприятия избыточного внутреннего давления и вакуума в резервуаре, возни­кающих при его эксплуатации, а также для предотвращения по­падания атмосферных осадков (дождя и снега) внутрь резер­вуара. Конструктивно покрытие, рассчитанное на 2 кПа, прива­ривают к кольцевому угольнику сплошным наружным и преры­вистым внутренним швом, а к несущим элементам покрытия (стропилам) — прихватками. При давлении 0,2 кПа покрытие приваривают только наружным сплошным швом.

Конструкция стационарной крыши и крепление ее к верхнему поясу по расчету должны обеспечивать отрыв крыши без пов­реждения стенки в случае взрыва и газовом пространстве. Уклон стационарной крыши резервуара емкостью до 5000 м3 должен быть не менее 1 : 20 и не более 1 : 8. Покрытие опирается, как правило, на стенки корпуса, а в резервуарах большой вмести­мости — на дополнительную стойку в центре резервуара.

Корпус резервуара сваривают из отдельных поясов. Расположение поясов бывает следующее: встык (при изготовле­нии резервуаров из рулонных заготовок, свариваемых под слоем флюса в заводских условиях), телескопическое (при сооружении резервуаров полистовым методом в отдельных районах, в ко­торые по транспортным условиям невозможно доставить крупно­габаритные рулонные заготовки), ступенчатое (применяется ред­ко в резервуарах специальной конструкции). Вертикальные швы корпуса, воспринимающие гидростатические нагрузки, должны быть особо прочными. Их выполняют встык и проваривают с обе­их сторон. Тонкие листы резервуаров малой вместимости свари­вают внахлестку, при этом наружные швы выполняют сплош­ными, внутренние — сплошными или прерывистыми. Величина нахлестки должна быть не менее 86 (б — толщина листа). Толщина листов корпуса резервуара изменяется от 4 до 14 мм в зависимости от типоразмера резервуаров.

studfiles.net

Фундаменты резервуаров на естественном основании

В обычных инженерно-геологических условиях естественные основания пол фундаменты стальных вертикальных цилиндрических резервуаров широко используются в отечественной и зарубежной практике как наиболее экономичные при относительно благоприятных грунтовых условиях. Часто они используются в сочетании с песчаными или грунтовыми подушками и выполняются в виде подсыпки на основание (рис. 16).

Подсыпка на основание призвана обеспечить распределение давления от резервуара на основание, дренирование днища и его антикоррозионную защиту. Подсыпки устраиваются из уплотненного крупного песка, щебня, гравия или гравийно-песчаной смеси. По верху подсыпки укладывают гидрофобный слой с добавкой водоотталкивающих вяжущих на основе нефти или ее продуктов. Высота подсыпки зависит в основном от инженерно-геологических условий площадки строительства и может изменяться от 0,2 до 2,5 м.

Рисунок 16 – Типовые основания резервуаров:

а) – насыпь; 6)– насыпь в сочетании с песчаной подушкой; в) – железобетонное кольцо под стенкой; / – щебеночная или песчаная насыпь; 2– основание; 3– песчаная подушка;

4– слабый грунт, 5 – железобетонное кольцо; 6– стенка; 7 – днище



Поверхность подсыпки обычно имеет уклон от центра к периферии. Основное назначение уклона состоит в компенсации неравномерных осадок в пределах площади резервуара и обеспечении свободного притока хранимого продукта к откачивающим устройствам.

Отмечен случаи (Р.Е. Хант, 1967), когда осадка центра днища резервуара в процессе эксплуатации достигла почти 2 м, однако заранее выполненный подъем центральной части днища обеспечил нормальную работу резервуара в течение длительного периода.

Когда на поверхности на небольшую глубину залегают фунты с низкими прочностными и деформационными свойствами или требуется замена пучинистых грунтов для обеспечения нормальной эксплуатации резервуаров в районах с глубоким сезонным промерзанием фунтов, производится замена слабого слоя местным уплотненным (привозным) песчаным или глинистым фунтом.

Этот метод эффективен при неглубоком залегании слабых грунтов (до 3,0 м) при наличии местных или привозных песчаных грунтов. При большой толщине слабых грунтов (более 5–6 м) этот метод является неэкономичным. Отечественный и зарубежный опыт эксплуатации показывает, что резервуары, возведенные на таких основаниях, часто имеют большие неравномерные осадки, которые превышают величины, регламентируемые нормами, и требуют дополнительных расходов для их выравнивания.

Для повышения жесткости узла сопряжения стенки и днища, а также для выравнивания местных неравномерных осадок под стенкой резервуара устраиваются ленточные фундаменты.

Фундаменты под стенку, рекомендованные в типовых проектах, представляют собой тонкую монолитную или сборно-монолитную кольцевую плиту шириной 1 м и толщиной не более 20 см. Такая конструкция фундамента обеспечивает устойчивость только при фундаментного слоя (подсыпки), практически не увеличивая жесткости узла сопряжения днища со стенкой, и не влияет на неравномерность осадки основания резервуара.

В определенных условиях рационален фундамент в виде кольцевой стенки, который, прорезая слабые и сезонномерзлые грунты, может обеспечить передачу нагрузки на подстилающие плотные слои грунта.

В Польше при возможном развитии значительных осадок оснований совместно с подсыпками используются кольцевые фундаменты из гравия или из щебня, железобетонные кольцевые фундаменты, расположенные непосредственно под стенкой, и фундаменты в виде железобетонной подпорной стенки, находящейся за пределами резервуара (рис .17).

Такой фундамент эффективен при ожидаемой осадке более 15 см. Конструктивная особенность фундамента состоит в том, что непосредственно под стенкой вместо песка используют щебень для создания кольца.

В последнем случае подсыпка выполняется из песчано-гравийной смеси или гравия. Железобетонные фундаменты выполняют из монолитного железобетона, а поперечному сечению придают прямоугольную форму. Польским стандартом установлены допуски на точность изготовления кольцевых фундаментов: наибольшее отклонение от проектного уровня +6 мм, наибольшая разность отметок точек поверхности фундамента, удаленных на 10 м длины кольца, ±3мм.



Рисунок 17 – Фундаменты под резервуары, применяемые в Польше:

а)и в)–гравийные; б)– в виде железобетонного кольца; г)– в виде подпорной стенки; 1 – подсыпка из гравия; 2– стенка; 3– днище; 4 – уплотненный песок; 5– песчаная засыпка; б – грунт основания; 7 – железобетонное кольцо; 8– асфальт; 9– подсыпка; 10–выравнивающий слой; // –дренажное отверстие; 12 – полнвинилхлоридная пленка;

13– железобетонная плита



В США под резервуары диаметром 30 м и более разработан и приме­няется фундамент на естественном основания со щебеночным кольцом под стенкой (рис. 18).

Такой фундамент эффективен при ожидаемой осадке более 15 см. Конструктивная особенность фундамента состоит в том, что непосредственно под стенкой вместо песка используют щебень для создания кольцевой щебеночной или равниной насыпки высотой не менее 60 см, шириной по верху 1–2 м. Щебень укладывают слоями по 20 см и тщательно трамбуют. Непосредственно под днищем по всей его площади устраивают щебеночный слой толщиной не менее 10 см и дополнительно закладывают дренажные трубки диаметром около 9 см.

Рисунок 18 – Кольцевая полушка из щебня пол стенкой резервуара (США):

1 – дренажные трубки; 2– кольцевая подушка; 3– асфальт; 4– гидроизоляция; 5– стенка; 6– подсыпка из щебня; 7– песок; 8– песчаная подушка



В Японии устройство фундаментов регламентировано «Предварительным проектом по строительству фундаментов для нефтяных резервуаров». Разработаны проекты для резервуаров вместимостью более 1000 м3 с высотой стенки более 10 м. Под днищем устраивают песчаный фундамент-подсыпку, а под стенкой, в зависимости от грунтовых условий, – кольцевой фундамент двух типов: железобетонный или щебеночный (рис. 19).

Подсыпку с внешней стороны фундамента под стенку устраивают с пологим откосом 1:5, который в нижней части поддерживается невысокой подпорной стенкой. Насыпь оборудуют дренажными трубками и защи­щают асфальтовым покрытием. Между днищем и опорной поверхностью железобетонного кольцевого фундамента имеется амортизационный асфальтовый слой толщиной не менее 20 см.

Серьезная авария резервуара японской корпорации «Мицубиси» послужила поводом к выработке целой серии технических мероприятий, в том числе к созданию новых типов фундаментов на естественном основании.

Некоторые схемы конструкций запатентованных в Японии фундаментов показаны на рис. 20.

Рисунок 19 – Кольцевые фундаменты пол стенку резервуара (Япония):

а)– железобетонный; б)– щебеночный

Рисунок 20 – Фундаменты под резервуары большой вместимости (Япония):

а)– кольцевые; б) и в)– плитные; – резервуар; 2– кольцевые фундаменты;

3– цементно-песчаный слой; 4– подушка; 5 – железобетонная плита;

6– кольцевая стенка



Песчано-гравийную подушку покрывают материалом, являющимся смесью песка, щебня, асфальтовой эмульсии и цемента, и уплотняют укатыванием. Таким образом, нагрузка от резервуара перелается не только на подушку, но и на железобетонное кольцо. На рис. 20, 21 неприведены схемы фундаментов в виде сборных железобетонных плит. В этих случаях конструкции резервуара опираются на железобетонные плиты, установленные либо на поверхности основания, либо ниже планировочной отметки. Железобетонная стенка по периметру плиты заглубляется ниже ее подошвы и служит для уменьшения бокового перемещения грунта.

В России успешно были применены сплошные фундаментные плиты под резервуары вместимостью до 5 тыс.м3. Основание площадки было сложено слабыми ленточными глинами с модулем деформации 0,5–1 МПа. И хотя осадки резервуаров на плитах толщиной 0,5 м достигли 0.5 м, они были равномерными, что позволило нормально эксплуатировать резервуары. Вместе с тем сплошные фундаментные плиты, являясь весьма массивными и материалоёмкими, часто не обеспечивают допустимой осадки и в практике строительства используются редко.

Во Франции, в порядке эксперимента, для площадок со слабыми грунтами разработан и использован железобетонный фундамент, имеющий в алане форму трех- или четырехветвевой спирали, сходящейся в центре. Такой фундамент дополнен наложенными металлическими балками, а пространство между балками и ветвями спирали заполнялось песком. Таким образом, эта конструкция совместно с материалом подсыпки образовывала единый фундамент, назначение которого – обеспечить равномерное перемещение днища по всей площади основания. Эксперименты, проведенные на двух резервуарах, показали, что осадка такого фундамента значительно равномернее, чем фундамента-подсыпки без спирали.

Следует отметить, что эти фундаменты малотехнологичны и применение их возможно лишь для резервуаров малых размеров.

Свайные фундаменты достаточно широко применяются на площадках, сложенных слабыми грунтами.

При наличии в основании проектируемого резервуара больших толщ сильносжимаемых грунтов вполне естественным является желание использовать свайные фундаменты. Опыт строительства на свайных фундаментах других промышленных и гражданских сооружений показывает, что во многих случаях с помощью свай удается обеспечить необходимые требования по допускаемым осадкам таких сооружений. Однако использование свайных фундаментов при строительстве резервуаров не всегда приводит к желаемым результатам. К тому же стоимость таких фундаментов становится сопоставимой со стоимостью самого резервуара. Надежды на то, что при использовании свайных фундаментов осадки резервуаров будут незначительными, также не оправдываются.

Примером может служить опыт применения фундамента из набивных свай системы «Франки» при строительстве резервуара вместимостью 22 тыс. м3 для хранения жидкого аммиака.

Изотермический резервуар наружным диаметром 41,6 м, высотой 17,4 м рассчитан на хранение жидкого аммиака при температуре -34 °С.

Резервуар возведен на свайном фундаменте из 217 набивных свай длиной около 34 м, диаметром 0,5 м. После изготовления всех свай их верхние концы были объединены железобетонным ростверком толщиной 50 см в центре и 40 см по периметру для обеспечения уклона. С целью предотвращения возможности промерзания грунтов под влиянием отрицательных температур сжиженного аммиака низ плиты был расположен на высоте около 1 м над поверхностью фунта. Испытания одиночных свай показали, что при статической нагрузке 0,78 МН осадка сваи не превышала 1,1 мм, а при максимальной нагрузке 1,43 МН — 1,63 мм. Упругий подъем испытанной сваи достигал 0,95 мм после полного снятия нагрузки. Геологический разрез площадки строительства и схема фундамента резервуара показаны на рис. 21.

Рисунок 21 – Свайный фундамент изотермического резервуара (Индия)

1 – резервуар; 2 – плита ростверка; 3 – слабая морская глина; 4 – плотная глина

Вопросы для самоконтроля:

· Сооружение оснований и фундаментов.

· Изготовление элементов стальных резервуаров на специализированных заводах.

· Монтаж из рулонных заготовок.

· Монтаж полистовым способом.

· Сварка резервуаров.

· Особенности сооружения железобетонных резервуаров


Похожие статьи:

poznayka.org

Правила проектирования оснований и фундаментов вертикальных резервуаров

3.1 Проектирование оснований и фундаментов стальных вертикальных резервуаров выполняется в соответствии с действующими нормативными документами, приведенными в приложении Д и настоящими Нормами.

(Измененная редакция, Изм. 2005 г.)

3.2 Исходными данными для проектирования основания резервуара должны быть результаты инженерно-геологических изысканий, выполненные в соответствии с требованиями СНиП 11-02-96 и СП 11-105-97 и не позднее, чем за 1,5 года до начала проектирования.

3.3 По совокупности свойств инженерно-геологические условия площадки для строительства резервуаров подразделяются на благоприятные, неблагоприятные и весьма неблагоприятные.

3.4 Неблагоприятными для устройства оснований и фундаментов резервуаров являются:

- грунты с модулем деформации Е < 10 МПа;

- просадочные и набухающие;

- вечномерзлые грунты с льдистостью < 0,40;

- районы с сейсмичностью 7 баллов и более;

- грунты с отклонением слоев от горизонтали более 7 градусов.

3.5 Весьма неблагоприятными для устройства оснований и фундаментов резервуаров являются:

- грунты плывунного типа;

- подрабатываемые территории;

- просадочные грунты мощностью более 25 метров;

- вечномерзлые грунты с льдистостью > 0,40;

- зоны тектонических разломов;

- участки распространения оползневых, карстовых, мерзлотных и др. опасных геологических процессов.

3.6 В благоприятных инженерно-геологических условиях под фундаменты резервуаров делают выработки, согласно п. 8.4 СП 11-105-97. Для резервуаров вместимостью до 5000 м3 включительно число выработок должно быть 3. Для резервуаров вместимостью свыше 5000 м3 - не менее 5, с расположением одной выработки в центре, а остальные - должны быть равномерно распределены по периметру основания на расстоянии не более 2 м от предполагаемого положения стенки резервуара. Скважины проходятся на глубину не менее 0,5 диаметра резервуара, а в центре - не менее 0,75 диаметра, но не менее 30 м.

Для резервуаров вместимостью более 5000 м3 необходимо выполнять полевые испытания грунтов - штамп.

3.7 При производстве инженерно-геологических изысканий в неблагоприятных условиях в районах развития опасных геологических и инженерно-геологических процессов (склоновых процессов, карста, переработки берегов водных объектов), а также в районах развития специфических грунтов (просадочных, набухающих, засоленных, многолетнемерзлых и др.) состав, объемы, методы и технология работ устанавливаются в соответствии с СП 11-105-97 (части II, III и IV).

3.8 На основании полных инженерно-гидрогеологических изысканий принимаются варианты решений по водопонижению грунтовых вод с устройством различных типов дренажей.

Следует использовать вертикальный дренаж, компактный и маневренный.

На застроенных территориях, сложенных глинистыми грунтами, для снижения уровня подземных вод надлежит применять дренажные завесы, которые выполняются в виде ряда пересекающихся вертикальных скважин, заполненных хорошо фильтрующим материалом.

Применение водопонижения, особенно в глинистых грунтах и пылеватых песчаных, влечет за собой уплотнение и осадку осушаемой толщи грунтов. Это явление следует учитывать при проектировании дренажа.

3.9 Расчет несущей способности основания резервуара следует выполнять в случаях и по методике, предусмотренных СНиП 2.02.01-83* "Основания зданий и сооружений. При этом рассчитывается общая устойчивость основания резервуара и местная устойчивость грунта под подошвой кольцевого фундамента. При назначении расчетных характеристик сопротивления грунтов сдвигу следует учитывать быстрое увеличение нагрузок на основание при заполнении резервуаров. Расчеты основания необходимо выполнять на характеристики сопротивления грунтов сдвигу в состоянии незавершенной консолидации. Местная устойчивость грунта под подошвой кольцевого фундамента резервуара, а также прочность конструкции кольцевого фундамента рассчитывается на монтажные и эксплуатационные нагрузки.

3.10 Основным критерием выбора типа основания и фундамента резервуара является его деформация. Поверочный расчет основания по деформациям производится из условия недопущения превышения деформации основания предельных величин, установленных СНиП 2.09.03-85. Предельные деформации основания резервуара устанавливаются технологическими и конструктивными требованиями сооружения по следующим видам: максимальная абсолютная осадка; относительная осадка основания под днищем, равная отношению разности осадок двух смежных точек и расстоянию между ними; разность осадок под центральной частью днища и под стенкой; крен фундамента. Предельные и расчетные величины деформаций указываются в проекте для полного срока эксплуатации и периода гидроиспытаний резервуара.

(Измененная редакция, Изм. 2005 г.)

3.11 При благоприятных грунтовых условиях, фундамент резервуара представляет собой уплотненную подушку из среднезернистого песка с кольцевым железобетонным фундаментом под стенку.

Минимальная толщина подушки принимается по СНиП 2.02.01-83, а также из условия расположения в теле фундамента анодных заземлителей. Подстилающий слой под подушку должен быть горизонтальным с допуском на планировочные работы. Частичное опирание подушки на насыпные грунты не допускается. Работы по устройству подушки производить в соответствии со СНиП 3.02.01-87, не допуская разуплотнения поверхностного слоя при замачивании и промораживании.

Минимальный диаметр песчаной подушки должен превышать диаметр стенки резервуара не менее чем на 3 м, а величина откоса песчаной подушки должна быть не менее 1:1,5.

Деформационные швы в кольцевом железобетоном фундаменте устраиваются в соответствии со СНиП 2.03.01-84*, бетонные работы производятся согласно СНиП 3.03.01-87.

Поверх подушки и фундамента устраивается гидрофобный слой для защиты днища резервуара от коррозии. Толщина гидрофобного слоя на поверхности подушки не менее 50 мм, на поверхности кольцевого фундамента - не более 20 мм.

3.12 При благоприятных грунтовых условиях, для резервуаров объемом по строительному номиналу менее 2000 м3 допускается основание резервуара выполнять на песчаной подушке без кольцевого железобетонного фундамента. Отсыпку подушки производить слоями 15-20 см с тщательным уплотнением при лабораторном контроле до достижения объемного веса скелета грунта 1,65 т/м3. До начала отсыпки необходимо произвести опытное уплотнение грунта.

3.13 При неблагоприятных грунтовых условиях применяются следующие мероприятия по защите основания и фундаментов от недопустимых осадок:

- замена слоя слабого, просадочного, набухающего грунта менее сжимаемым грунтом;>

- устройство свайных фундаментов-стоек (в т.ч. грунтовых) с ростверком (железобетонным, щебеночным и т.д.), причем опирание свай-стоек допускается согласно п. 8.4 СНиП 2.02.03-85*;

- искусственное закрепление грунтов;

- в условиях вечной мерзлоты рекомендуется применение I принципа использования ВМГ (с сохранением мерзлоты), однако при соответствующем технико-экономическом обосновании возможно применение и II принципа (без сохранения мерзлоты).

Необходимость анкерного крепления резервуара к фундаменту в районе сейсмичностью более 6 баллов определяется расчетом с учетом технических решений, принятых в Типовых проектах резервуаров вертикальных стальных для нефти строительным номиналом 1000-50000 м3, утвержденных ОАО "АК "Транснефть". Фундамент рассчитывается согласно пособию к СНиП 2.02.01-83*.

(Измененная редакция, Изм. 2007 г.)

Если площадка строительства сложена толщей слабых водонасыщенных грунтов мощностью до 10 м и не имеет прослоек торфа, наиболее экономично применение свайного фундамента с промежуточной подушкой. Поверх оголовников устраивается щебеночная подушка высотой не менее расстояния между сваями.

Когда площадка строительства резервуара сложена значительной толщей слабых грунтов и применение свайного фундамента является неэкономичным, следует выполнять уплотнение грунтов временной нагрузкой с устройством вертикальных дрен для уменьшения продолжительности консолидации грунтов.

3.14 Строительство резервуаров при весьма неблагоприятных грунтовых условиях не рекомендуется.

3.15 Для наблюдения за осадкой резервуара в процессе эксплуатации на фундаментах должны предусматриваться геодезические марки, а на расстоянии не менее двух диаметров резервуара, в местах, где отсутствует влияние других сооружений, предусматриваются базовые репера. При необходимости в непосредственной близости от резервуаров предусматриваются рядовые репера. Наблюдение за осадкой и состоянием фундаментов резервуаров проводится в соответствии с требованиями РД 153-39.4-078-01 и должно быть включено в мероприятия по проведению планово-предупредительных ремонтов эксплуатирующей организацией.

3.16 Для защиты фундаментов от атмосферных осадков вокруг резервуаров выполняется бетонная отмостка из бетона марки не менее В15 шириной 1 м, которая должна отвечать следующим требованиям:

- срок службы не менее 10 лет;

- легкость демонтажа и восстановления;

- устойчивость под воздействием дождевых и капельных вод, падающих с крыши резервуара;

- морозостойкость согласно СНиП 2.03.01-84*.

Отвод атмосферных вод из каре резервуаров предусматривается в систему производственно-дождевой канализации.

(Измененная редакция, Изм. 2005 г.)

<< назад / к содержанию / вперед >>

ngirf.ru

Гидроизолирующий слой - Большая Энциклопедия Нефти и Газа, статья, страница 3

Гидроизолирующий слой

Cтраница 3

Основания под наземные вертикальные резервуары емкостью 5000 м и менее должны выполняться, как правило, в виде песчаных подушек с устройством гидроизолирующего слоя, а фундаменты под резервуары емкостью 10 000 м3 и более - железобетонными в виде кольца, сплошной плиты, отдельно стоящих фундаментов с балками или без балок, свайных фундаментов с ростверком.  [31]

При отклонениях, превышающих перечисленные, резервуары должны быть освобождены от воды для исправления их основания путем подбивки грунтом, применяемым для гидроизолирующего слоя.  [32]

При значительной неравномерной осадке основания резервуар поднимают домкратами, подводят под днище по окружности стенки сборные железобетонные плиты трапециевидной формы и укладывают под ним гидроизолирующий слой.  [33]

При значительной неравномерной осадке основания резервуар поднимают домкратами, подводят под днище по окружности стенки сборные железобетонные плиты трапециевидной формы и укладывают по ним гидроизолирующий слой.  [34]

При значительной неравномерной осадке основания резервуар поднимают домкратами, подводят под днище по окружности стенки сборные железобетонные плиты трапециевидной формы и укладывают по ним гидроизолирующий слой.  [35]

Специальные нормы и правила регламентируют допускаемые отклонения от проектных данных отметки центра основания, его периметра, разности отметок по диаметрально противоположным точкам, тщательность уплотнения гидроизолирующего слоя. Последнее считают удовлетворительным, если при работе механическими катками среднего веса ( до 10 тс) волны грунта не выпирают перед катком и глубина следа от задних валков катка не превышает 10 мм. Убедившись в правильности выполнения и хорошем качестве основания и проверив комплектность поступивших на строительную площадку конструкций резервуара, приступают к монтажным работам.  [37]

Насыпные основания состоят из трех частей: нижней - грунтовой подсыпки, отсыпаемой нз грунтов, имеющихся на месте строительства, верхней - песчаной подушки, отсыпаемой из песка средней крупности и гидроизолирующего слоя, толщиной 8 - 10 см, укладываемого непосредственно на песчаное основание. Если грунты на площадке строительства песчаные, нижняя грунтовая подсыпка фундамента пе делается.  [38]

Гидрофобный грунт приготовляют из супесчаного грунта, тщательно перемешанного с вяжущим веществом. Толщина гидроизолирующего слоя принимается 80 - 100 мм. Грунт для приготовления гидроизолирующего слоя должен быть сухим ( влажность до 3 %) и иметь следующий состав по объему: 60 - 85 % песка крупностью 0 1 - 2 мм и 40 - 15 % песчаных, пылеватых и глинистых частиц крупностью менее чем 0 1 мм.  [39]

При дожде и снегопаде не допускается укладка гидроизолирующего слоя. После укладки гидроизолирующего слоя его уплотняют при номощи катка. Гидроизолирующий слой должен покрывать всю поверхность насыпной подушки, а при сооружении на макропористых грунтах - также поверхность откосов.  [40]

Внутри емкости облицованы нержавеющей сталью и находятся в бетонных поддонах. Последние покрыты гидроизолирующим слоем кровельного битума. Поддон каждой емкости имеет дренажный трубопровод, выведенный в контролируемый приямок. Для контроля за герметичностью емкостей и каньонов предусмотрены приямки, сигнализаторы уровней и пьезометрические контрольные скважины.  [42]

Основание исследуемых резервуаров состоит из песчаной подсыпки толщиной 300 мм и сборного железобетонного кольца шириной 1000 мм и высотой 250 мм. Верхним слоем основания является гидроизолирующий слой толщиной 120 мм.  [43]

Поверхность верхнего ряда кладки фундаментов тщательно выравнивается слоем раствора, по которому укладывают не менее двух рядов кирпичной кладки, верх которой также выравнивается слоем1 раствора. В качестве материала для гидроизолирующего слоя применяют: цементный раствор состава не ни -; же 1: 2, накладываемый слоем не тоньше 25 мм; рубероид, пергамин, толь, толь-кожа, борулим, которые укладывают в один или несколько слоев и приклеивают горячими мастиками; литой асфальт, укладываемый слоем 10 - 15 мм; обмазочную гидроизоляцию, приготовленную на основе битумов и каменноугольного дегтя и укладываемую в два-три слоя толщиной 1 - 2 мм каждый.  [44]

Страницы:      1    2    3    4

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
