Гидроизоляция фундамента ЕНИР: СНиП и ГОСТ

При выполнении гидроизоляции фундаментов и конструкции пола придерживаются определённых правил и норм, которые оговариваются в регламентирующих документах: СНиП, ГОСТ и ЕНиР. Только придерживаясь этих норм, можно быть уверенным, что гидроизоляционные работы выполнены по всем правилам. В таких нормативных документах, как СНиП и ГОСТ, описаны основные виды гидроизоляции, перечислены требования к используемым материалам и факторы, влияющие на выбор конструкции фундамента. Также там перечисляются методики и последовательности выполнения различных гидроизоляционных работ. ЕНиР – это сборник, в котором собраны единые нормы и расценки на выполнение строительных и ремонтных работ.

Нормативные документы

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений

Гидроизоляция фундаментов должна выполняться с соблюдением норм, описанных в СНиП с обозначением 2.02.01-83, где перечисляются нормативы проектирования и строительства оснований зданий и различных сооружений. В этом документе говорится, что все подземные части построек, а также заглублённые помещения, стены, колонны и конструкции фундаментов нуждаются в защите от капиллярной, поверхностной и грунтовой влаги. Последовательность выполнения гидроизоляционных работ регламентируется СНиП с обозначением 3.04.01-87.

Важно: гидроизоляция необходима в том случае, когда все другие меры защиты от воды (дренаж, цементация, битумизация и т.п.) экономически нецелесообразны или малоэффективны.

Что касается ГОСТ, то в вопросах выполнения гидроизоляции фундамента и пола руководствуются документом номер 12.03.009-76, в котором описываются правила подбора и работы с различными гидроизоляционными материалами.

ЕНиР состоит из сорока сборников, в которых устанавливаются единые расценки и нормы на следующие виды работ:

монтажные операции;
общестроительные работы;
ремонтно-строительные мероприятия.

Все тарифы в ЕНиР рассчитаны, исходя из семичасового рабочего дня. Однако условия работы могут быть иными, поэтому делаются поправки. В любом случае при составлении сметной документации по ЕНиР должны оговариваться условия выполнения работ.

Основные нормы СНиП

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик

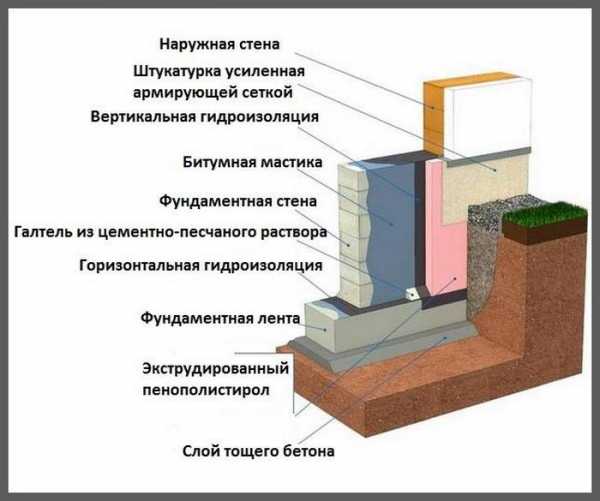

Согласно СНиП гидроизоляция фундамента бывает нескольких видов:

Рекомендуем к прочтению:

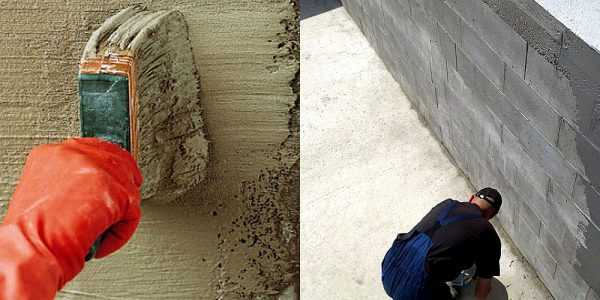

Штукатурная изоляция – это сплошное влагостойкое покрытие толщиной от 6 до 50 мм. Для выполнения гидроизоляции фундамента используются холодные и горячие смеси на основе битума, полимеров или цементных вяжущих с наполнителем. Смеси могут наноситься механизированным (торкретирование) или ручным способом. Методика подходит для обработки конструкций из монолитного бетона.

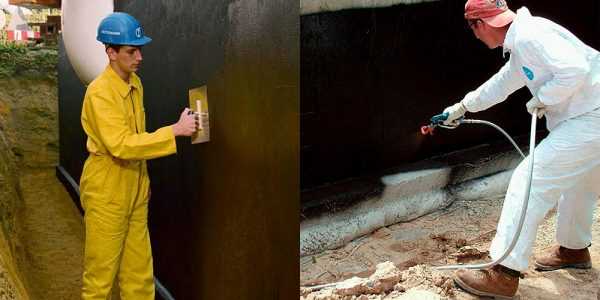

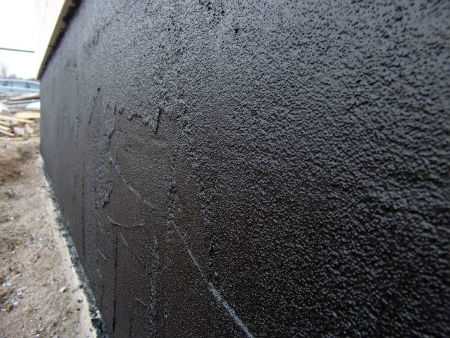

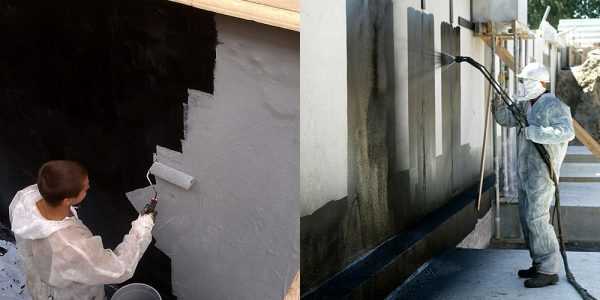

Окрасочная гидроизоляция – это водонепроницаемое, сплошное покрытие толщиной не менее 3-6 мм. Допускается механизированное нанесение окрасочной изоляции. Недостаток – недолговечность полученного защитного слоя. В зависимости от используемого сырья такие покрытия делятся на следующие разновидности:

битумные составы – пасты, эмульсии, растворённые и горячие битумные смеси;
битумно-полимерные смеси – наиритовые мастики, латексные эмульсии, составы на основе резины;
полимерные материалы – ЛКМ и синтетические смолы;
полимерно-цементные вещества – это различные составы на основе смеси латекса и цемента.

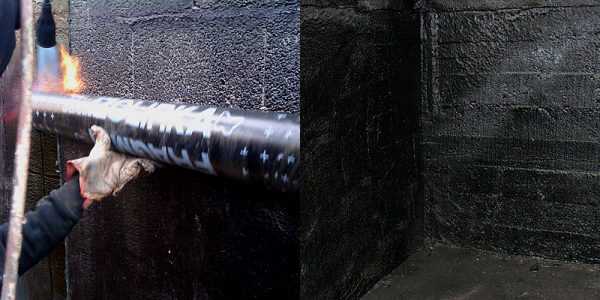

Оклеечная изоляция – это сплошной ковёр рулонных или плёночных изоляционных материалов, который клеится на подготовленную поверхность основания при помощи мастик. Согласно ГОСТ, основное требование к этим материалам – высокая влагостойкость и устойчивость к гниению. Применение для этих целей материалов на картонной основе (толь, пергамин) недопустимо. Хотя для гидроизоляции пола в некоторых случаях они подходят.

Внимание: количество наклеиваемых слоёв (согласно ГОСТ) зависит от уровня влажности и гидростатического напора жидкости.

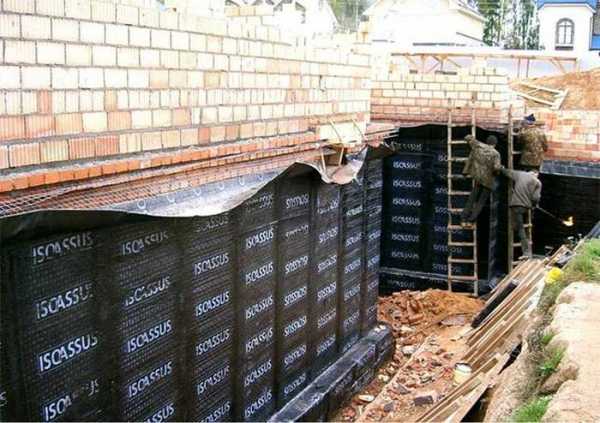

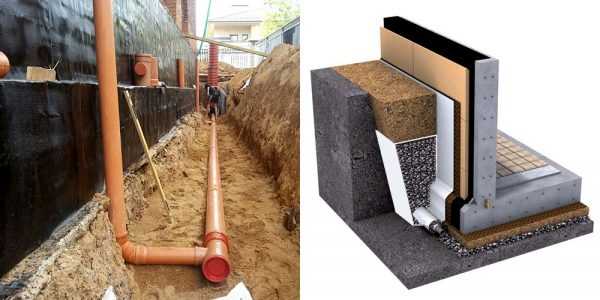

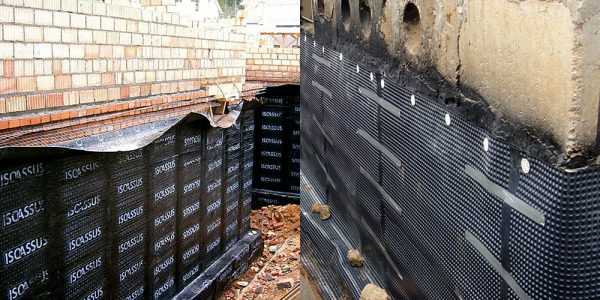

Монтируемая гидроизоляция по СНиП может выполняться из листовых стальных материалов и специальных матов. Она крепится к поверхности фундаментных конструкций на анкерных болтах. Данная методика довольно дорогая и требует много трудозатрат, но согласно ГОСТ использование таких изоляционных материалов оправдано в условиях высоких гидростатических нагрузок, значительного механического воздействия, высоких температур.

Для выполнения гидроизоляционных работ при устройстве пола и фундамента используются следующие материалы:

Различные полимерные, битумные и битумно-полимерные составы.
Листовые и рулонные изоляционные материалы.
Специальные бентонитовые экраны и другие плитные материалы.
Асфальт.
Цементные смеси со специальными влагостойкими добавками.

Важно: все используемые материалы должны соответствовать требованиям ГОСТ.

Выбор изоляционного материала и методики

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП

Способы и материалы для выполнения гидроизоляции фундамента и пола согласно СНиП выбираются с учётом следующих параметров:

Уровень влажности грунта.
Разновидность гидравлического воздействия влаги.
Химический состав и агрессивность воздействующих вод.
Наличие блуждающих токов.
Трещиностойкость конструкций фундамента или пола.

Выбор марки и добавок для цемента с учётом химического состава воздействующих вод производится по СНиП с маркировкой 2.03.11-85. Защита от блуждающих токов выполняется согласно действующим нормам.

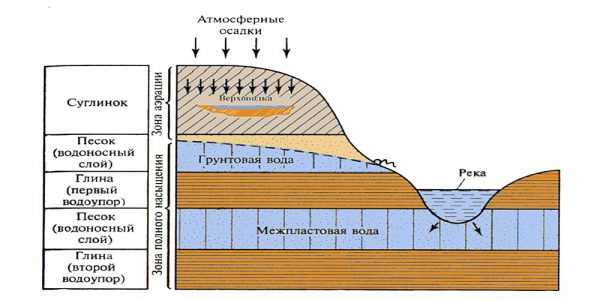

Воды, оказывающие негативное воздействие на строительные подземные конструкции, делятся на три вида:

Фильтрационная (капиллярная) – это влага, которая накапливается внутри строительных конструкций.
Грунтовые воды – наличие подземных вод обусловлено гидрогеологическими условиями, рельефом местности. Здесь важно учитывать высоту стояния водоносных горизонтов.
Поверхностные воды (осадочные). Это воды, которые просачиваются в почву после осадков и таяния снега.

Важно: фильтрационные и осадочные воды в отличие от грунтовых вод не оказывают гидростатического давления на строительные конструкции.

Согласно ГОСТ при наличии гидростатического давления можно использовать не каждый вид гидроизоляции фундамента. Так подбор материала в зависимости от условий эксплуатации делается так:

Рекомендуем к прочтению:

При уровне влажности не более 60 % и капиллярном подсосе вод подойдёт окрасочная изоляция фундамента. В условиях гидростатического напора можно использовать только комбинацию оклеечной и облицовочной изоляции.
Если уровень влажности находится в пределах 60-75 процентов, то при капиллярном подсосе применяют любые окрасочные материалы, а при гидростатическом напоре составы на полимерной основе, цементную и асфальтовую штукатурку, а также комбинацию оклеечной и облицовочной гидроизоляции.
При влажности выше 75 % и капиллярном подсосе используются окрасочные материалы. В условиях гидростатического напора подходят только комбинированные методы и материалы на базе полимеров, цемента и асфальта.

Важно: при использовании цементной штукатурки в условиях напора грунтовых вод состав наносится методом торкретирования с двух сторон фундамента. А со стороны напорного воздействия выполняют второй окрасочный слой поверх цементной штукатурки.

Согласно СНиП при выборе материала для гидроизоляции необходимо учитывать трещиностойкость фундаментных конструкций. Они бывают трёх категорий:

когда трещины недопустимы в любом случае;
допускаются небольшие трещины размером не более 0,2 мм;
допускаются два вида трещин (временного раскрытия – не больше 0,4 мм, длительного раскрытия – не больше 0,3 мм).

Внимание: цементная штукатурка и окрасочная изоляция не могут использоваться для защиты фундаментных поверхностей второй и третьей категории трещиностойкости.

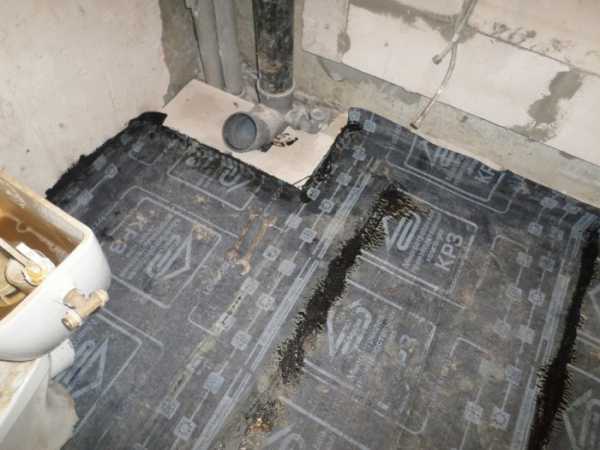

Гидроизоляция пола по СНиП

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85. В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

нейтральных растворов и вод;
органических растворителей;
масляных эмульсий и минеральных маслянистых составов;
чистых щелочей и их растворов;
кислотосодержащих составов;
различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

изол, гидроизол, бризол;
поливинилхлоридную пену;
полиизобутилен;
полиэтилен.

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.

Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Рекомендуем к прочтению:

Оцените публикацию: Загрузка…

kakpostroitdomic.ru

Ключевые нормы СНиП гидроизоляции фундамента

Любой строительный процесс должен в обязательном порядке сопровождаться соответствующим уровнем безопасности, который второстепенно может влиять на качественное выполнение поставленной задачи. Существующие стандарты и правила нужно учитывать и вникать в их суть, поэтому самые опытные мастера своего дела прекрасно знакомы с ключевыми пунктами этих нормативных документов. Возведение дома должно проходить в соответствии с предварительно составленным планом, который также включает в себя технологию создания основания. Современные разработки предоставляют возможность выбора оптимального варианта, который позволит в итоге достичь долговечного и надежного результата. Скачать СНиП 3.04.03-85 можно в конце статьи.

Основные снип гидроизоляции фундамента для безопасного выполнения работ

Для достижения желаемой долговечности основания дома необходимо спланировать и осуществить целый комплекс работ, которые будут направлены на организацию защиты от воздействия влаги. Полноценная гидроизоляция фундамента на видео примере в статье показывает особенности и технологию выполнения этого неотъемлемого процесса. Существует его две разновидности, а именно первичная, которая включает в себя ограждение всей конструкции с помощью железобетона или бетона, а также вторичная – нанесение дополнительной защиты в виде специальных средств или материалов на поверхность ограждающей поверхности. Выбор зачастую основывается на снип гидроизоляции фундамента (смотрите СНиПы 3.06.03-85, 3.04.01-87, III-4-80, ГОСТ 12.3.009, 21.513-83) и зависит от таких факторов:

Степень агрессивности грунтовых вод, которая может увеличиваться в процессе эксплуатации.
Уровень грунтовых вод и величина водяного столба.
Срок службы используемых изоляционных средств и материалов.
Силы вспучивания грунта в период после зимы.
Индивидуальные условия эксплуатации возводимого строения.

Например, при высоком уровне напорных грунтовых вод, качественное выполнение этой задачи выполняется в несколько последовательных этапов:

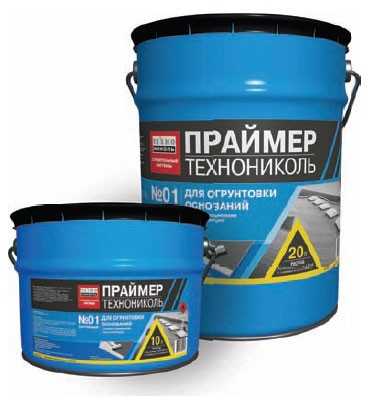

Предварительно очищается поверхность и наносится грунтовка.
На фундамент кладется цементный раствор толщиной 3см.
После его высыхания укладывается слой рубероида.
Далее в два слоя наносится основной изоляционный материал с общей толщиной не менее 8мм.
Сверху накладываются еще два слоя рубероида, которые между собой смазываются битумной мастикой.
Засыпать мягким грунтом или специальным строительным песком.

: пример гидроизоляционной системы

: свойства материалов для создания гидроизоляционной мембраны

: типы гидроизоляционных мембран

: толщина гидроизоляции

Виды гидроизоляции фундамента с видео примером реализации задачи

На сегодняшний день были разработаны разные отличительные виды строительных материалов, позволяющие обеспечить долговечную защиту поверхностей от воздействия воды в любом ее виде. На предоставленном видео гидроизоляции фундамента вы можете ознакомиться с тонкостями этого процесса. Чтобы подобрать подходящую разновидность, следует предварительно изучить характеристики и случаи применения каждой из них. По месту расположения на плоскости бывают вертикальные, наклонные и горизонтальные типы. Относительно расположения в пространстве бывают подводные, подземные и атмосферные. В зависимости от материалов и с учетом снип гидроизоляции фундамента отличают такие ключевые виды:

Обмазочная – после полного высыхания создает единое сплошное покрытие. Также этот вид именуют, как битумный, поэтому он не требует предварительной подготовки поверхности и наноситься непосредственно на бетон или штукатурку.
Штукатурная – включает в себя использование полимерцементных масс в виде горячей либо холодной мастики. Достаточно простое нанесение с минимальными физическими затратами, которое осуществляется в два слоя.
Литая – применяется для заполнения существующих щелей в местах соединения поверхности с прижимной заливкой плоскости. Практикуется исключительно на жестких монолитных покрытиях и защищается путем реализации стяжки из строительного раствора.
Пропиточная – создается с помощью пропитки в органически вяжущих строительных изделиях из пористых материалов.
Инъекционная – наносится путем нагнетания специального материала в трещины строительных конструкций (пенетрон). Также используется в местах примыкания к ним грунта.
Окрасочная – с помощью малярной кисти наносится на поверхность в виде пленкообразующего жидкого материала.
Монтируемая – выполняется с применением заготовленных профильных лент или металлических листов установленных размеров. Крепится к строительному сооружению с помощью монтажных связей.

С помощью видео гидроизоляции фундамента в нашей статье вы более подробно узнаете про свойства и отличительные особенности этого способа защиты поверхности от воды. Поэтому советуем просмотреть этот информационный репортаж от начала до конца.

Желательно всегда идти в ногу со временем и интересоваться новинками на текущем строительном рынке, что позволит увеличивать собственный опыт с целью достижения максимальных результатов. Современные новинки позволяют выполнять сложные задачи в самые кратчайшие сроки без возможных дополнительных финансовых потерь. Очень популярно стало снимать видеоролики, которые несут информационный характер, что значительно помогает новичкам в этом деле не допускать грубых ошибок и руководствоваться полезными советами от профессионалов. В комплексе с нормами и правилами безопасности такая информация может стать инструментом для качественной реализации поставленной задачи. Скачать СНиП 3.04.03-85 можно тут.

papamaster.su

СНиП на гидроизоляцию фундамента |

Гидроизоляция для фундамента совершенно необходима. Особенно если имеется в виду горизонтальная защита пола или подвала. Ее стоимость, а также устройство немного отличается от вертикальной изоляции стен, о чем указывает текущий СНиП или ЕНиР.

Устройство гидроизоляции фундамента помогает защитить основание дома от контакта с чрезмерной влагой и другими неприятными веществами.

Также гидроизоляционные материалы защитят поверхность фундамента подвала, пола и стен от коррозии, что тоже очень важно. Разберемся же с тем, какие работы можно проводить для защиты фундамента, и чем нам будет здесь полезен СНиП, а также ЕНиР.

Различия типов изоляции

Если оценить текущий СНиП или ЕНиР, а это, как вы наверняка сами знаете, сборка актуальных правил и стандартов по строительным нормам, то можно понять, что существует множество типов гидроизоляции подвала, стен, а также пола. Все они используют разные гидроизоляционные материалы и предназначаются для тех или иных задач.

Но есть и другое деление, которое СНиП считает базовым. Речь идет о делении гидроизоляции фундамента по типу выполняемой работы, а если быть точнее, то по типу поверхностей, что предполагается защищать.

В этом плане изоляция для фундамента может быть:

Вертикальная;
Горизонтальная.

В первом случае речь идет о защите стен фундамента, его колонн и опорных элементов. Работы по возведению изоляции такого типа, равно как и ее устройство, ничем особенным не отличаются. Для работы вам потребуется прикупить материалы, если таковых нет, и нанести их на стену подвала тем или иным образом.

А вот горизонтальная изоляция – это уже другой разговор. Здесь ваша задача – защита пола фундамента от промокания. И она намного более серьезная.

Ведь даже СНиП указывает, что через всю площадь пола в помещение того же подвала и цокольного этажа может проникать гораздо больше жидкости. Не говоря уже о том, что в конструкции некоторых фундаментов устройство пола и работы по заливке надежных оснований и вовсе не проводятся.

Что предписывает СНиП?

Для того, чтобы определиться, нужна ли гидроизоляция фундамента или нет, обратимся к строительным нормам. Согласно СНиП или другим подобным документам, гидроизоляция фундаментов (пола, стен) проводится в том случае, если сточные, грунтовые воды или другие жидкости воздействуют на бетонную поверхность с большой и средней интенсивностью.

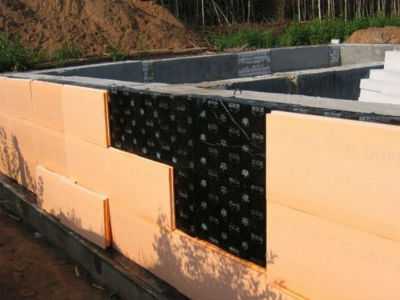

Гидроизоляция оснований вместе с утеплением

Однако не станет лишней защита пола и стен в том случае, если на фундамент дома влага практически не оказывает никакого влияния, так как дополнительные меры предосторожности никогда никому не вредили.

Не будем забывать и о том, что работы по защите основания в любом случае совершенно оправданы, ведь уровень воды – вещь довольно нестабильная. В один год он может находиться на глубине 3-4 метров под землей, а во второй же, наоборот, может сильно подняться.

Да и наводнения случаются довольно часто. Причем, даже если вы живете в зоне без наводнений, уровень воды у вас наверняка поднимется. Так как подземные воды действуют по своим законам.

Вот почему горизонтальная изоляция столь необходима. В СНиПе указано, что в отличие от стен, полы фундамента сильнее всего подвержены нагрузкам, так как находятся в самой низкой точке, что тоже вполне объяснимо. То есть, поднимись уровень грунтовых вод, первыми пострадают горизонтальные части основания дома.

Также по нормативам рекомендуется обустроить гидроизоляцию фундамента (его пола или стен), который располагается в пучинистом, присадочном или набухающем грунте, если в почве содержится большое количество кислотных и щелочных примесей, вещества животного происхождения и т. д.

Не будем забывать, что не одна только влага вредит бетону, хотя с ней мы сталкиваемся довольно часто.

Для защиты бетонных конструкций основания фундамента можно применять любые гидроизоляционные материалы, наносимые тем или иным способом.

Но в нашем случае речь идет именно о горизонтальной отделке. Работы по ее обустройству не так вариативны, как если бы мы взаимодействовали с вертикальной изоляцией, что указано в ЕНиР.

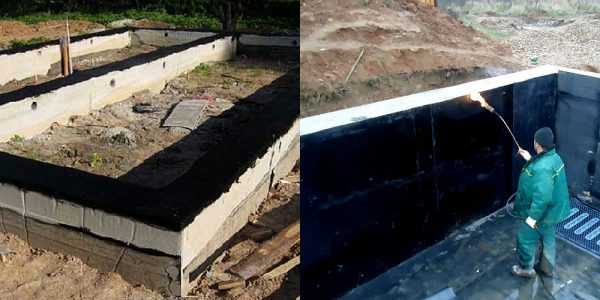

Горизонтальная гидроизоляция фундамента

На самом деле, существует всего два основных вида изоляции. Устройство их не сильно отличается от аналогичных, что используются для отделки стен, хотя и там разница ощущается.

Итак, устройство горизонтальной изоляции пола может быть выполнено с помощью:

Клеящихся материалов;
Мастик, в том числе и проникающих.

В ЕНиР указано, что обе этих разновидности используются довольно часто и даже более того, некоторые из них комбинируются вместе.

Комбинирование – это хороший прием, особенно если у вас действительно наблюдаются проблемы с уровнем грунтовых вод. Устройство одного типа изоляции, например, клеящейся из рубероида, конечно, помогут вам улучшить защиту основания. Однако нет уверенности, что изоляция стен выдержит потенциальный напор от грунтовых вод.

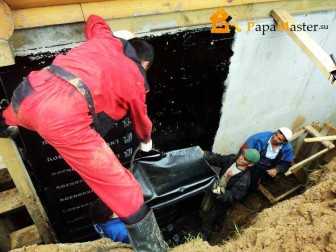

Изоляция с помощью поклейки материалов

Устройство защиты такого типа не отличается сложностью. Все что нужно – это наложить рулонные материалы на пол и зафиксировать их с помощью битумной мастики.

Довольно удобный вариант и, что очень важно, дешевый. При этом ЕНиР рекомендует выполнять работы как снизу основания, так и поверх его.

То есть вы можете создать что-то типа двухслойного защитного пирога. Нижний слой будет более толстым и ложится он под стяжку. Затем поверх него заливается раствор, а после высыхания на него укладывается еще несколько слоев.

Тело фундамента, обработанное проникающими мастиками

Таким образом, работы по монтажу защитного покрытия могут отнять у вас довольно много времени, но и результат будет впечатляющим. Помимо обычного рубероида в последнее время стали использовать и другие материалы, в том числе из полимеров.

Полимеры лучше выдерживают нагрузки, но нельзя сказать что рубероид, особенно качественный, им сильно уступает. Это уже дело вкуса.

Как правило, горизонтальная изоляция выполняется в как минимум 3 слоя рубероида и 1-2 слоя полимерного покрытия.

При сильной интенсивности воздействия влаги рекомендуется увеличить число слоев битумной гидроизоляции минимум на два, а полимерной – минимум на один.

Гидроизоляция мастиками

Еще один интересный способ. Заключается в нанесении на горизонтальную поверхность специальных мастик, что защищают его от проникновения влаги капиллярным способом.

Речь идет о процессе впитывания бетоном влаги. Процесс этот естественный. Рано или поздно вода начинает наполнять поры или капилляры внутри бетона, тем самым проникая все дальше внутрь, пока полностью не заполнит его.

В лучшем случае она просто проникнет внутрь помещения. Но не будем забывать и про то, что наполненный жидкостью бетон очень сырой, он отдает внутрь помещения холод, сам по себе разрушается и не лучшим образом выдерживает нагрузки.

Рано или поздно такая конструкция полностью выйдет из строя. Основная проблема мастик заключается в том, что они не могут противостоять напорному давлению воды, а только лишь оказывают противодействие постепенному намоканию конструкции.

Устройство ее выполняется по простейшей процедуре. Все процессы описывает текущий СНиП. Вам нужно всего лишь замешать мастику и нанести ее на обрабатываемую поверхность.

Рекомендуется наносить мастику в несколько слоев. Если только речь не идет про проникающие составы. Их наносить можно единожды, но в большом количестве, чтобы вещества смогли заполнить все капилляры, поры и трещины в бетоне на достаточной глубине.

Защита фундамента от влаги (видео)

https://www.youtube.com/watch?v=09Uwu6Jvjo0

Дополнительные рекомендации СНиП

Гидроизоляция от сточных и грунтовых вод должна представлять собой непрерывную конструкцию во всех без исключения местах, чтобы не допустить проникновения внутрь влаги.

В местах, где к фундаменту примыкают трубопровод или другие коммуникации, необходимо сделать герметичными любые стыки.

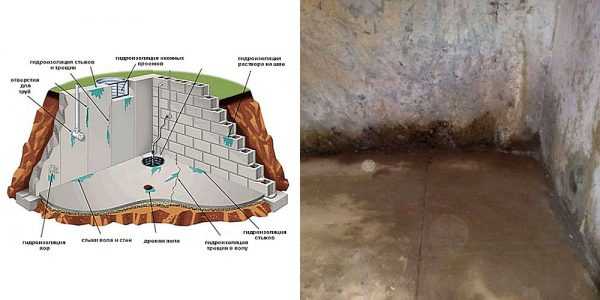

В обязательном порядке нужно предусмотреть наличие гидроизоляции в тех зонах воздействия капиллярного поднятия вод, если таковых нет, так как оно наиболее опасно для любых бетонных конструкций.

Если выполняют горизонтальную гидроизоляцию фундамента, то СНиП требует проводить ее строго в соответствии с готовым проектом.

При этом рекомендуется использовать специальный гидроизоляционный цемент, который укладывается на маячные рейки равномерным слоем не более 75 мм в толщину.

homebuild2.ru

Обмазочная гидроизоляция фундамента и ее характеристики

Для повышения прочности, долговечности и защиты фундамента от влаги, строители, при его сооружении, многие годы используют различные гидроизоляционные материалы. Примером такого материала может быть обмазочная гидроизоляция фундамента.

Виды обмазочной гидроизоляции

К основным видам относятся:

битумные мастики горячего и холодного нанесения;
резино-битумные, в основном холодного нанесения;
полимерно-битумные – только холодного нанесения.

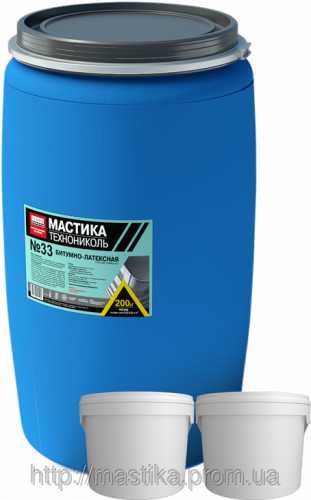

Битумные мастики используются для нанесения в жидком виде. Для этого их или разводят растворителями – уайтспиритом, керосином, бензином, которые после нанесения испаряются, или разогревают до жидкого состояния. При этом температура разжиженной мастики может быть в пределах 130 – 180 град. С.

Основным недостатком такого вида мастик является растрескивание со временем, нанесенного слоя при разных внешних воздействиях. Для устранения этого недостатка применяют комбинирование из двух или трех слоев мастики, разделенных слоями материала, уменьшающего или полностью не допускающего трещины. Первоначально для этого использовался картон, пропитанный битумной мастикой и ею же покрытый с обеих сторон. В последние десятилетия для этого применяют современные материалы – мелкоячеистые сетки из высокопрочных полимеров, например, полипропиленовые, нейлоновые (полиамидные) и мн. др.

При использовании нетканых материалов или технических тканей из этих материалов и пропитке их битумными и/или резинобитумными мастиками получают гидроизоляционные полотнища – рулонную гидроизоляцию. Высокопрочные полимеры и тут используются для той же цели – обеспечения малого растрескивания покрытия.

В резино-битумных мастиках применяется свойство эластичности резиновой составляющей мастичной смеси, когда происходит небольшое удлинение фундамента при механическом внешнем воздействии от осадки или теплового расширения. В эти составы вначале вводили естественные эластичные материалы. Но более эффективными стали синтетические резины, которых очень много. Так же используются и эластомеры, т. е. резиноподобные материалы. Из наиболее известных можно назвать полиуретаны, материалы на основе поливинилхлоридов, полиэтилена и пр.

В основе полимерно-битумной гидроизоляции лежат полимеризационные свойства пластмасс, которые после нанесения на стену фундамента из жидкого состояния переходят в твердое или эластичное.

Условия работы по гидроизоляции

Требования по температуре. Гидроизоляционные работы разрешается проводить при температуре окружающего воздуха в диапазоне от минус 30 (минус 20 – работа с горячими мастиками) до + 60°С. При работе с растворами на водной основе без противоморозных добавок – не ниже + 5°С.

Подготовка поверхности. Изолируемые поверхности нужно обработать:

заштукатурить швы между отдельными плитами;
сделать усадочные и температурно-деформационные швы;
установить все закладные детали и элементы;
обработать вертикальные поверхности каменных частей фундамента.

Пористые поверхности перед нанесением предварительно необходимо прогрунтовать, например битум-праймером ТН №01.

Плюсы и минусы обмазочной гидроизоляции

К плюсам можно отнести:

Простоту нанесения на поверхность, низкую трудоемкость.
Высокую адгезию (прилипаемость), отсутствие стыков, т. е. однородность.
Максимальное проникновение в структуру бетона, которой нет у рулонных и оклеечных.
Мастичные покрытия пропускают воздух и пары воды, но задерживают воду, большая часть других покрытий воздух не пропускает.
Не требуется тщательная подготовка поверхности, по сравнению с рулонной (оклеечной).
Цена меньше, чем другие виды гидроизоляции.

К минусам можно отнести:

При нанесении поверхность должна иметь невысокую влажность.
Использование сеток и второго – третьего слоев по сути подводит к оклеечной или рулонной гидроизоляции.
Невысокая износоустойчивость, и нестойкость к перепадам температуры.
При нанесении может быть разная толщина покрытия.
Высокое отрывающее гидростатическое давление (проникающее через бетон) на внутренней поверхности может оторвать слой гидроизоляции.

Нормативные документы, определяющие требования к гидроизоляции фундамента

Одним из нормативных документов, облегчающих работу строителям, является Методический документ по гидроизоляционным работам – МДС 12-34.2007. Он предназначается для использования строителями при выполнении гидроизоляционных работ и носит название «Гидроизоляционные работы».

Также способам и средствам защиты от коррозии посвящен Свод Правил – СП 28.133330.2012, посвященный защите от коррозии конструкций, применяемых при строительстве. Он построен на актуализации нормативного документа СНиП 2.03.11-85, разработанного во времена СССР, и тоже описывавшего методы и правила предотвращения или значительного уменьшения коррозии строительных конструкций.

Эти и другие нормативные документы являются обязательными при промышленном и гражданском строительстве. Но при частном жилищном строительстве они являются рекомендациями.

Российская многофункциональная гидроизоляция “Технониколь”

Корпорация “Технониколь” – одна из крупнейших в России компаний, производящих гидро- и теплоизоляционные и кровельные материалы. Рассмотрим некоторые виды гидроизоляции этой компании:

Гидроизоляционная мастичная смесь «МГТН» №24, или мастика гидроизоляционная «Технониколь» №24.
Основное назначение. Гидроизоляционная обмазка бетонных, железобетонных и др. строительных конструкций, фундаментов, свай, стен подвалов и пр., а также для защиты от коррозии металлических поверхностей – трубопроводов, автомобильных кузовов и т. п.
Состав в основе имеет нефтяной битум и добавки: минеральный наполнитель, некоторые технологические вещества-добавки. Разведен растворителем до полной готовности.
При необходимости разбавляется нефрасом, уайт-спиритом или сольвентом.
Наносится кистью или шпателем, на горизонтальные поверхности – наливом с разравниванием раклей (гребком) или шваброй.
Время набора характеристик – 1 неделя.
Характеристики:
– прочность на сдвиг, кН/м – 2,0.
Битумно-резиновая мастика ТН №20.
Основное назначение:
– обустройство мастичной и ремонт любого вида кровли;
– укладка защитных кровельных слоев;
– обмазочная гидроизоляция конструкций зданий.
Состав: нефтяной битум, дробленая резина для модификации, наполнитель из молотых минералов и технологических добавок, органический растворитель.
Характеристики:
– прочность условная, кПа – 200;
– температура применения, град. С – от минус 20 до + 30.
Мастика водоэмульсионная ТН №33.
Основное назначение:
– гидроизоляция конструкций из бетона, контактирующих с водой или находящихся в земле – подвалов, фундаментов;
– ремонт кровель и их обустройство на мастичной основе;
– внутренняя гидроизоляция: ванны, бассейны, подвалы, балконы и т. п.
Состав: битум мелкораздробленный в растворенном водой эмульгаторе, модифицированный латексом. Разбавляется водой.
Нанесение безвоздушным распылением, кистью или валиком. Можно вводить ускоритель отвердения – растворенный в воде хлористый кальций.

Характеристики гироизоляционных материалов Таблица
Наименование параметра	МГТН №24	ТН № 20	ТН № 33
состав	битумная мастика	битумно-резиновая	битумно-латексная эмульсия на водной основе
прочность сцепления с бетоном/металлом, МПа (кг/кв. см)	0,1/0,8	0,1/0,1	0,6
водопоглощение, % от массы за 24 часа	0,4	2	0,4
прочность на сдвиг, кН/м	2,0
расход на один слой, кг/кв. м	1,0	2,5 – 3,5	2,5 – 3,5
теплостойкость, град С	размягчение при 80	100	140 (5 час)
водонепроницаемость, за 72ч и давлении 1кПа	держит	держит	держит

stroynedvizhka.ru

Гидроизоляция фундаментов и стен подвала: особенности и монтаж

25 Сентябрь 2016 Стройэксперт Главная страница » Фундамент » Монтаж Просмотров: 2639
Устройство фундамента без предварительной защиты от осадков и подземных вод чревато проникновением влаги через структуру бетона, имеющего поры в поверхности стен и подвальных перекрытий. Появление сырости в помещениях подвального типа является предпосылкой для повышенного уровня влажности в нем, появления грибка и неприятного запаха. Кроме того, наличие любых поверхностей без изоляции является потенциальным местом потерь ограниченного количества тепла в помещении. Наконец, трещины, образующиеся при воздействии влаги, могут привести к снижению прочности конструкции и уменьшению срока эксплуатации сооружения.
Откуда появляется сырость в подвалах
Появление сырости на стенах помещений подвального типа, способствующим появлению грибковых образований, которые в свою очередь являются источником неприятного запаха, связано с некачественной гидроизоляцией или ее отсутствием.

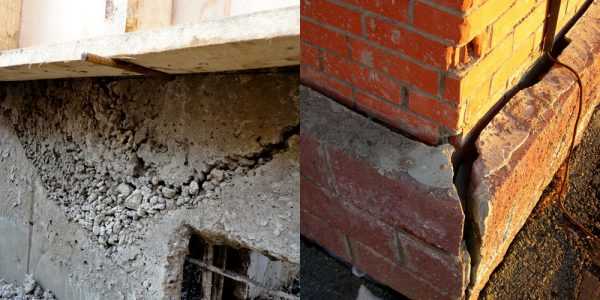

Результаты плохой гидроизоляции фундамента
Другими последствиями, возникающими при несоблюдении норм СНиП, является протекание в области швов или в местах сопряжения элементов фундамента. Среди факторов, влияющих на появление сырости, выделяют следующие:
Отсутствие герметичности в местах соединений материала, используемого для гидроизоляции. Дефект появляется в результате неправильной установки или изменения внутренних свойств материала под воздействием грунтовых вод или осадков.
Выполнение отмостки с нарушением технологии, ее повреждение или разрушение. В случае проникновения осадков с внешней стороны здания должна производиться гидроизоляция в этих местах. Выполнение этой операции подразумевает устранение некачественной отмостки и строительство новой.
Систематическое образование конденсата, связанного с перепадом температур во внешней среде. Это происходит при неправильно спроектированной конструкции подвального помещения, при котором стремящийся подняться вверх теплый воздух взаимодействует с холодной поверхностью стен.
к оглавлению ↑
Меры по предотвращению появления сырости
Профилактические меры, исключающие повышенную влажность в подвальных помещениях, включают в себя:
устранение поврежденных слоев фундамента;
обработка очищенных поверхностей щеткой по металлу или при помощи закрепленных щеток или абразива на поверхности перфоратора;
рытье каналов;
дренаж с целью отвода воды;
прокладка горизонтальной и вертикальной гидроизоляции;
строительство отмостки.
Гидроизоляция и дренаж фундамента
к оглавлению ↑
Требования, предъявляемые к гидроизоляции и отмостке
Для исключения деструктивного влияния воды на поверхность фундамента и стен необходимо соблюсти ряд условий, обеспечивающих защиту от проникновения любых видов влаги. Среди основных требований к гидроизоляции:
обеспечение наличия защитного покрытия по периметру всей ограждаемой площади;
нанесение защитного слоя со стороны угрозы проникновения грунтовых вод в период весеннего паводка и действия гидростатического напора;
правильный подбор схемы гидроизоляции, учитывающий сезонные колебания уровня грунтовых вод, тип действующих грунтовых вод, коэффициент водопроницаемости;
выбор защитного материала в соответствии с индивидуальными условиями на месте строительства фундамента;
нанесение защитного слоя до уровня цоколя с целью предотвращения воздействия снега на фундамент и стены при большом количестве осадков;
при близком к поверхности земли залегании уровня грунтовых вод высока опасность создания чрезмерно увлажненного участка, для исключения этого выполняется дренажная система отвода воды.
Результаты воздействия грунтовых вод
к оглавлению ↑
Выполнение отмостки
Устройство любого типа фундамента должно включать несколько видов защиты от воздействия грунтовых вод и осадков. В качестве защиты фундамента и стен сооружения от воздействия дождей, талого снега и других типов осадков по всему периметру здания выполняется отмостка. Отмостка представляет собой полоску из асфальта, камня, плитки или бетона различной ширины и толщины, под углом до 10°. Ширина отмостки, как правило, находится в диапазоне 60-120см, толщина выбирается исходя из условий участка и используемого материала. Она выполняется в направлении от фундамента и стен здания с целью стока выпадающих осадков. Требования к материалу для выполнения отмостки состоят в отсутствии механических повреждений и пропускания влаги. Этот вид покрытия выполняется при любом типе строительства и при правильном выполнении отлично справляется с защитой здания от проникновения влаги.

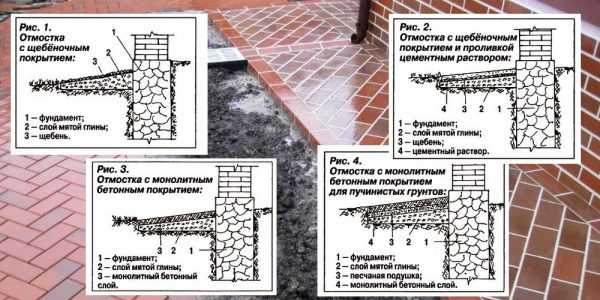

Виды отмосток
к оглавлению ↑
Гидроизоляция от действия грунтовых вод
Сложнее дело обстоит с оборудованием гидроизоляции для предотвращения воздействия грунтовых вод. Одним из главных факторов, в зависимости от которого выбирают определенный тип устройства гидроизоляции, является уровень грунтовых вод на месте строительства сооружения. Даже при глубоком залегании грунтовых вод во время сезонного поднятия их уровня существует опасность достижения ими отметки фундамента и стен сооружения. В некоторых случаях, например, при возведении дома на водоупорных почвах, вода движется в сторону наименьшего сопротивления почвы, то есть в направлении фундамента. К водоупорным почвам относятся супесчаные, суглинистые и глинистые виды.
к оглавлению ↑
Виды подземных вод
При выборе типа гидроизоляции важно учитывать специфику фундамента и напорные характеристики грунтовых вод. В общем случае, по последнему признаку выделяют 4 типа подземных вод:
подземные воды в безнапорном состоянии;
источники влаги со слабым напором;
напорный тип подземных вод характеризуется возможностью самостоятельного выхода на поверхность;
источники влаги в замкнутом объеме, также классифицируемые как подвешенные.
Классификация подземных вод
к оглавлению ↑
Гидроизоляция фундамента и подвала: виды и технология
Виды гидроизоляции фундамента и помещений подвального типа
Для полноценной защиты от воздействия влаги необходимо выполнять гидроизоляцию в двух плоскостях:
Вертикальная изоляция выполняется для защиты от воздействия грунтовых вод со стороны стен подвала. Это может произойти при повышении уровня грунтовых вод или в случае строительства сооружения на водоупорных почвах. Возможны два варианта защиты от влаги: с использованием битума в рулонах, клеящегося на поверхность стены или при помощи нанесения на них нескольких слоев битума в жидком состоянии.
Горизонтальный тип изоляции от влаги используется в случае совпадения основания подвала с расположением грунтовых вод по высоте или при наличии глинистой почвы высокой плотности. Горизонтальный тип изоляции от влаги выполняется в виде защитного слоя, наносимого по периметру плоскости по одному из трех вариантов, в зависимости от расположения и напорных характеристик грунтовых вод.
В первом случае расположения грунтовых вод ниже уровня основания сооружения без подвального помещения для защиты достаточно нанести 2-3см слой цементно-песчаной смеси на высоте от базы 15-30см по всей площади фундамента.

Горизонтальная и вертикальная гидроизоляция фундамента
В случае низкого залегания грунтовых вод и наличии в доме подвала защитное покрытие предусматривается с внешней стороны и при возведении фундамента. Возможные сочетания предусматривают комбинирование защиты по краю фундаментного строения, покрытие стен расплавленным битумом и выполнение защиты на уровне пола.
При залегании грунтовых вод близко к поверхности грунта для фундаментов и стен помещения гидроизоляция подразумевает выполнение нескольких видов защиты. Среди них: равномерное нанесение 20-30см слоя цементно-песчаной смеси, укладка защитного материала в несколько слоев, проведение защиты вертикального типа, выполняемое путем нанесения нескольких слоев битума, располагаемого на мастике.
Гидроизоляция фундамента и стен для различного уровня расположения грунтовых вод, предусматривает выполнение защиты по одной из следующих схем:
При устройстве гидроизоляции на участке с наличием грунтовых вод, расположенных на глубине до метра от уровня фундамента, с учетом поднятия воды капиллярного типа, рекомендуется выполнять обмазочную защиту.
При расположении грунтовых вод на большей глубине часть специалистов рекомендует отказаться от проведения гидроизоляции, однако, учитывая возможное влияние на подземные воды застройки участка, защиту лучше провести, используя изоляцию обмазочного типа.
В случае высокого расположения грунтовых вод, по уровню достигающих нижней части основания постройки рекомендуется совместное выполнение гидрозащиты с устройством дренажной системы.
к оглавлению ↑
Технология проведения гидроизоляции
Для фундамента ленточного типа
Перед проведением гидроизоляции необходимо обеспечить на поверхности фундамента максимально возможную плоскостность. На поверхность основы необходимо нанести расплавленную мастику с битумом, располагая их равномерным слоем. Сверху располагается покрытие из рубероида с соединением внахлест до 20см. Возможно, после выравнивания и сушки поверхности, нанесение защиты в виде распыляемого покрытия, на которое наносится армированное покрытие. Еще одним вариантом защитного покрытия является нанесение цементно-песчаного раствора.
к оглавлению ↑
Для свайного фундамента
Для изготовления элементов конструкции, предполагается использование влагоустойчивых марок бетона. Учитывая сложность выполнения гидроизоляции в месте расположения конструкций опоры свайного фундамента, она выполняется по уровню ростверка.

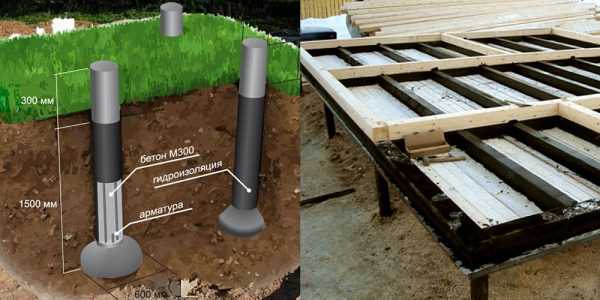

Гидроизоляция свайного фундамента
Изоляция стен и поверхности пола изнутри помещения проводится для защиты мест соединения элементов. При больших зазорах, оставшихся в местах стыков, практикуется их уплотнение путем набивания слоем глины. Толщина мест, в которых соединяются элементы основания, должна быть не меньше 2см. После проведения герметизации швов на поверхность стен наносится мастика с дальнейшим креплением арматуры и заделкой участка слоем штукатурки.
к оглавлению ↑
Типовые схемы гидроизоляции фундамента
Нанесение обмазочной защиты
Обмазочная защита представлена жидкими составами на основе мастики из битума с использованием различных добавок. При выполнении окрасочной защиты фундамента и стен подвала от влаги на подготовленные поверхности наносится слой специальной смеси, обладающей после высыхания гидрофобными характеристиками. Чаще всего практикуют выполнение нескольких тонких слоев защитного состава, на который практикуется наносить слой глины. Толщина глиняного покрытия составляет до 5см. Участки между блоками или кирпичами заполняют мастикой, после чего выполняется обработка стены шпателем до достижения плоскостности.

Обмазочная гидроизоляция фундамента
к оглавлению ↑
Нанесение проникающей гидроизоляции
Этот вид защитного покрытия характеризуется проникновением в структуру материала, за счет чего образуется монолитный состав без зазоров, обладающий гидрофобными характеристиками. Дополнительным преимуществом этого вида защитного покрытия является обеспечение устойчивости полученной структуры к колебаниям температуры. При этом возможность образования конденсата отсутствует, поскольку этот вид защиты обладает способностью пропускать пар. В качестве материала для выполнения гидроизоляции проникающего типа используется расплавленное стекло. После очистки поверхности стен от предыдущего покрытия и обработки щеткой по металлу происходит приготовление состава. Оно выполняется путем добавления в воду порошка при перемешивании смеси. Нанесение смеси происходит, начиная с углов, после предварительного увлажнения поверхности. На первый слой можно накладывать еще несколько с перерывом между подходами до 3ч необходимых для подсыхания предыдущего слоя смеси.

Гидроизоляция проникающего типа
к оглавлению ↑
Гидроизоляция с использованием цементно-песочного раствора
Практикуется использование для выполнения защитного покрытия использование гидрофобного типа цемента или портландцемента. Этот вид покрытия отличается высокой надежностью и наилучшими характеристиками, одновременно обладая наибольшими трудозатратами. После очистки поверхности стен и смачивания их водой выполняется приготовление раствора. Смесь должна иметь густую и одновременно пластичную консистенцию, не должна содержать крупных фракций. Консистенция будет зависеть от планируемой толщины наносимого покрытия. Состав равномерно распределяется по плоскости фундамента и стен.

Гидроизоляция фундамента строительными смесями
к оглавлению ↑
Оклеечная гидроизоляция
Представляет один из наиболее используемых на практике видов защитных покрытий, выполняемый при помощи гидроизола или рубероида. Эти материалы клеят на мастику, предварительно нанесенную на поверхность стен, или крепят при помощи расплавления состава газовой горелкой. Необходимое количество слоев рубероида будет зависеть от напорных характеристик грунтовых вод. После очистки поверхности фундамента и стен от загрязнений и проведение выравнивания, необходимо покрыть их поверхность грунтовкой, обладающей хорошими адгезионными свойствами. Материал для оклейки готовится путем нарезки полос рубероида из рулонов. Их длина равна высоте подвального помещения с добавлением 15 см припуска для фиксации на поверхности пола. Поверхность стен покрывается мастикой, после чего полученные ленты материала для изоляции крепятся на ней с перекрытием 10-15см и обработкой мест соединения технониколью.

Гидроизоляция оклеечного типа
Метки: Гидроизоляция
stroykarecept.ru
СП 45-13330-2012 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ
СП 45-13330-2012
ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ
Актуализированная редакция СНиП 3.02.01-87
Настоящий свод правил содержит указания по производству и оценке соответствия земляных работ, устройству оснований и фундаментов при строительстве новых, реконструкции зданий и сооружений. Свод правил разработан в развитие СП 22.13330 и СП 24.13330. Актуализация и гармонизация СНиП проводилась на основе выполненных за последние годы научных исследований в области фундаментостроения, отечественного и зарубежного опыта применения прогрессивных технологий строительного производства и новых средств механизации строительно-монтажных работ, новых строительных материалов.
1 Область применения
Настоящий свод правил распространяется на производство и приемку: земляных работ, устройство оснований и фундаментов при строительстве новых, реконструкции и расширении зданий и сооружений.
Примечание – Далее вместо термина «здания и сооружения» используется термин «сооружения», в число которых входят также подземные сооружения.
Настоящие правила следует соблюдать при устройстве земляных сооружений, оснований и фундаментов, составлении проектов производства работ (ППР) и организации строительства (ПОС). При производстве земляных работ, устройстве оснований и фундаментов гидротехнических сооружений, сооружений водного транспорта, мелиоративных систем, магистральных трубопроводов, автомобильных и железных дорог и аэродромов, линий связи и электропередачи, а также кабельных линий другого назначения, кроме требований настоящих правил, следует выполнять требования соответствующих сводов правил, учитывающих специфику возведения этих сооружений.
[ Открыть версию СП 45-13330-2012 для ознакомления ]
atomcomposit.ru
