Гидроизоляция кирпичной трубы на крыше: порядок монтажа

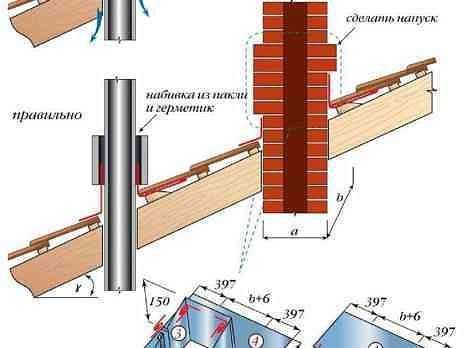

Раньше все кирпичные трубы делались с расширениями, под которые заводились края кровельных покрытий. С появлением новых герметизирующих материалов делать уступы не обязательно.

Гидроизоляция кирпичных труб на крыше выполняется, после того как уложен основной гидроизоляционный слой под кровельное покрытие. Обычно под кровельные гидроизоляционные материалы заворачивают подкладку, чтобы предотвратить подтекание. Тут надо быть осторожным и помнить, что битум на дымоходы заворачивать нельзя. Необходимо использовать только негорючие материалы.

Если используется диффузионная подкровельная пленка, ее края загибаются на кирпич внахлест и приклеиваются специальной мастикой. Поверх краев материала, которые необходимо прочно прижать к трубе, наносят мастику. После этого изготавливают внутренний фартук. Делают его из металла.

На расстоянии около 10 см от кирпичной трубы сооружают из брусьев дополнительную обрешетку, которую обрабатывают огнезащитными средствами.

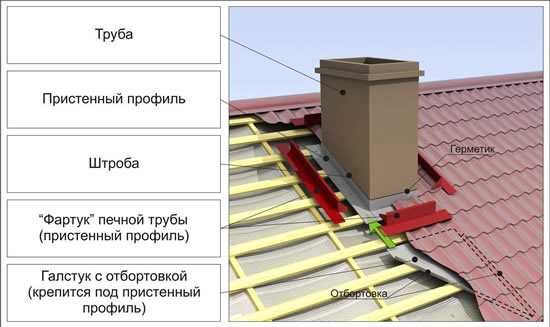

На нее устанавливают L-образные элементы фартука. Начинают установку с нижней стороны трубы, затем крепят боковушки и лишь в конце устанавливают верхнюю деталь. Планки должны быть на 15 см шире трубы (в каждой из сторон), металл кладется внахлест. Важно, чтобы каждый нижележащий элемент заходил под вышележащий.

Край верхнего листа заводят под вышележащий скат или конек. Часто вертикальные края делают с отбортовкой, которую заводят в предварительно пропиленную болгаркой штробу, после чего щели герметизируют жаростойким герметиком. Однако можно обойтись без штробы и проклеить края лентой на битумной основе.

Под нижнюю часть планки заводят плоский лист металла, называемый галстуком. Его край загибают, образуя бортик, призванный направлять воду в нужное «русло». Галстук отводят в ендову или ведут вниз до карниза.

Когда внутренний фартук готов, стелют кровлю. Затем приступают к изготовлению декоративного фартука, детали которого обычно идут в комплекте с кровельным покрытием. Порядок монтажа наружного фартука аналогичен вышеописанному с той лишь разницей, что его вертикальные края не закладываются в штробу.

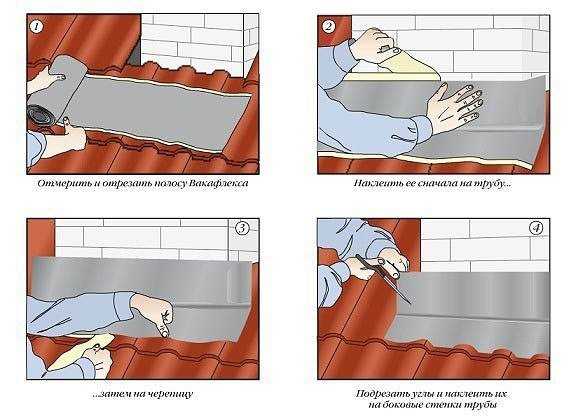

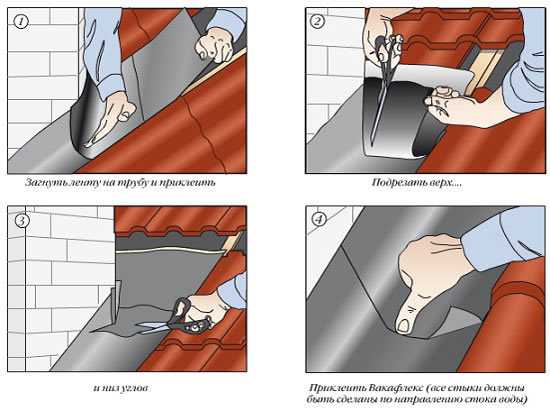

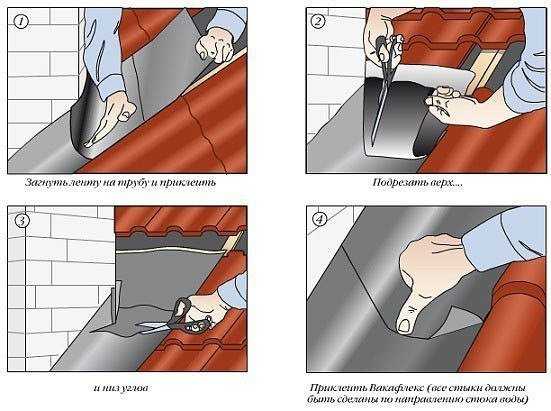

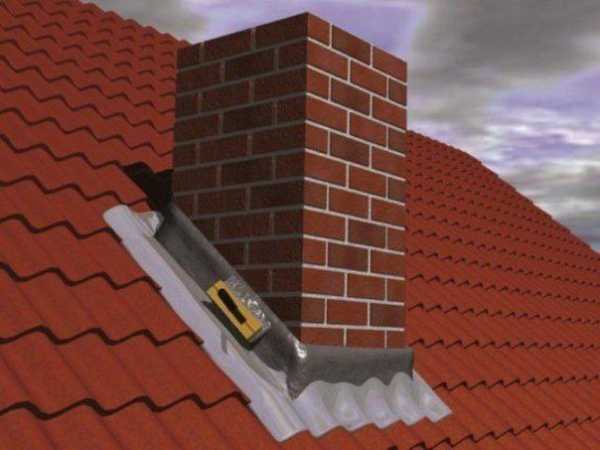

Если кровля старая и внешнего фартука к ней нет, можно изготовить его из «Вакафлекса». Это пластичная самоклеящаяся лента, которая, благодаря своему внутреннему алюминиевому армированию, способна принимать форму кровельного покрытия. Ленту отрезают с запасом в 10 см, сгибают вдоль пополам. Сначала снимают верхнюю часть защитной ленты, приклеивают к трубе. Затем снимают защиту с нижней части и приклеивают к кровле. Прокатывают валиком до полного прилегания ленты к поверхности. Принципы наклеивания «Вакафлекса» те же, что и при изготовлении фартука из обычного металла. Начинать клеить необходимо с нижней стенки, не забывайте делать нахлесты. Для улучшения гидрозащиты можно наклеить дополнительно одну полосу ленты поверх кровли (выше трубы). Не забудьте, что на всех стыках верхний слой должен заходить на нижний. Сверху ленты устанавливают планку «Вака», которая предотвратит сток воды по трубе.

Правильная гидроизоляция необходима не только для того, чтобы защитить потолки от «капели». Она способна значительно продлить срок жизни кровельных материалов.

1metallocherepica.ru

Герметизация трубы на крыше

Одной из главных задач в организации печной системы отопления является гидроизоляция кирпичной трубы на крыше. Место ее выхода через кровлю должно быть качественно защищено от протеканий во время дождя, и скапливания воды или снега. С этой задачей я столкнулся, когда решил установить в доме вторую систему отопления. Моя кровля покрыта профнастилом, а труба должна была быть кирпичная – осталось понять, как правильно заделать все щели образовавшиеся на крыше.

ерметизация дымохода своими руками

Особое внимание

Раньше все кирпичные дымоходы имели расширение у своего основания, оно защищало примыкание трубы от скапливания снега и воды, хотя имело очень громоздкий вид и создавало большое давление на кровлю. Сейчас таким способом мало кто пользуется, для труб из кирпича придуманы другие способы изоляции. Для всех далеко не секрет, что профнастил не может плотно окружить печную трубу и неважно, старая она или самая современная. Всегда остаются зазоры, в них затекает вода, попадает мусор, а это совсем не позитивный момент. Передо мной стояла конкретная цель – это герметизация. К тому же она важна не только для защиты от протечки. От качества гидроизоляции зависит и эффективная работа системы отопления. На незащищенной кирпичной трубе может появиться конденсат, который стечет в дымоход, а затем во время его испарения снизится тяга и ухудшится качество отопления дома.

Герметизация трубы на крыше из профнастила своими руками

Важным моментом является форма дымохода, которая нуждается в изоляции. Раньше все печные трубы были выложены из кирпича, однако современный их вид может кардинально отличаться от своих предшественников.

Преимущества

Я сталкивался со многими людьми, которые не отдавали предпочтения качественной заделке стыков на кровле. Все обходились довольно примитивными методами, отговариваясь, что такие маленькие щели не приведут к серьезным последствиям. Но для себя я выделил главные и самые важные преимущества печных труб с гидроизоляцией:

  1. Использование системы отопления становится более безопасным
  2. Увеличивается теплоотдача
  3. Достойный внешний вид снаружи
  4. Печная труба прогревается равномерно, вместе с этим конденсат испаряется и не ухудшает тягу, а также защищает от попадания дыма в помещение
Герметизация дымохода

Варианты заделки

Меня очень смущал вопрос заделки своей трубы на кровле из профнастила, но оказывается в большей степени важно не только покрытие, но и сечение дымохода. Для кровли из профнастила, шифера или металлочерепицы имеются разные способы герметизации. Ко всему хотелось, чтоб труба на крыше смотрелась эстетично и гармонично. В моем случае труба кирпичная, а кровля из профнастила, поэтому разберем вариант изоляции дымохода из кирпича с квадратным сечением:

Самый распространенный вариант заделки – это монтаж фартука. Для этой работы мне потребовались такие инструменты:

  • Болгарка
  • Герметик
  • Саморезы с шуруповертом
Герметизация трубы печного дымохода

План выполнения работ

Дальше опишу последовательность действий. Так как герметизация трубы из кирпича требует усилий – я позвал на помощь своего друга, который уже имел навыки в строительных работах.

Герметизация трубы на крыше
  • Первым делом я приобрел планки примыкания. Состоит фартук из двух частей и устанавливается с помощью Г-образных планок в нижней части дымохода.
  • Далее приложив планку на трубу, я отметил линию для штроба – в него потом вставляются загибы примыканий
  • Используя болгарку, я сделал штробы, пройдясь ею по ранее отмеченным линиям
  • Далее установил нижний фартук – заводим край планки в штробу
  • Остальные детали собираются с нахлестом не меньше, чем 150 мм
  • После окончания монтажа фартука я замазал все штробы с помощью герметика

Важно! На рынке достаточно много вариантов герметиков. Важно использовать герметики, которые способны выдержать большие температуры. Следует пользоваться жаростойкими и термостойкими, по характеристикам каждого из них можно выбрать подходящий вариант герметика.

  • Дальше сделал «галстук», который ставится под нижнюю часть фартука. Это лист гидроизоляции, благодаря ему вода не задерживается, а стекает.
  • Когда работа с нижней частью фартука и галстуком была завершена, я перекрыл обрешетку профнастилом и продолжил устанавливать наружную часть.
  • Действия происходят по тому же принципу, что и ранее, только верхний край планки я не прятал в штроб, а обжал вокруг печной трубы
Дымоход

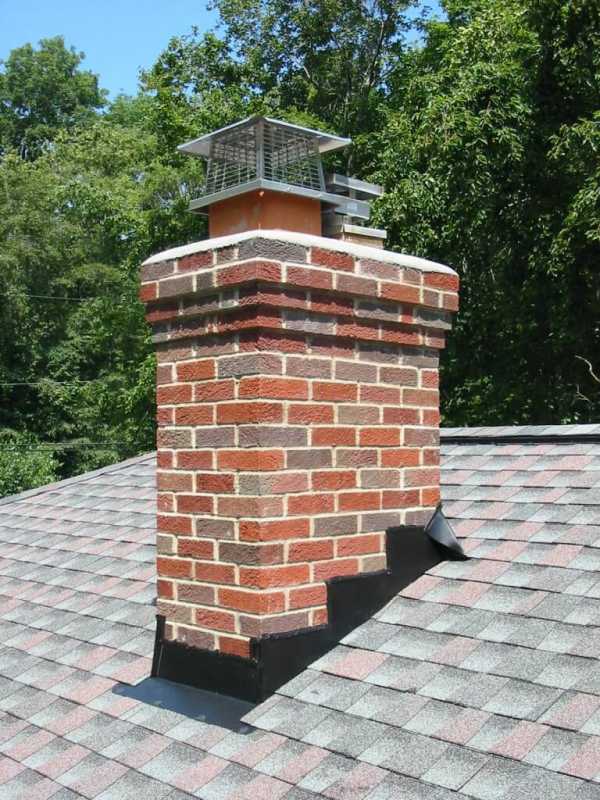

Если ваша труба на крыше из кирпича – не нужно делать никаких крыш-зонтов, так как кирпич отлично впитывает в себя влагу. Для других же дымоходных труб принято устанавливать такие навесы, для предотвращения попадания воды в жилье.

Для крыши из шифера

Этот материал не имеет сопутствующих насадок для возможности заделать зазоры. Для кровли из шифера возможны другие варианты герметизации. Для кирпичной трубы своими руками можно сделать «выдру» — это тоже фартук, только из раствора на основе цемента и песка. Для печных труб круглой формы существует насадка под названием «Мастер-Флеш». Она изготавливается из резины или силикона, по форме напоминает ступенчатую пирамиду. Такие насадки отлично защищают дымоходы и подходят для всех кровельных материалов, даже для крыш из профнастила. После установки такой насадки все стыки прочно заделываются герметиком.

Герметизация трубы на крыше из профнастила

Важно! Силиконовая насадка служит при температуре -70 +250 градусов, а Мастер-Флеш из резины выдерживает температуру -50+ 130 градусов.

Итоги

Несмотря на все трудности, которые стояли передо мной во время герметизации кирпичного дымохода, следуя всем установкам и правилам, я надежно изолировал место стыка кровли и дымохода из кирпича. С помощью системы «фартук» и сопутствующих материалов для кровли из профнастила можно самостоятельно изолировать все стыки и защитить их от дождя и скапливания снега.

Проводим герметизацию дымохода своими руками Загрузка…

delaydachu.ru

Гидроизоляция кирпичной трубы на крыше из шифера. Правильно выполненная гидроизоляция трубы на крыше

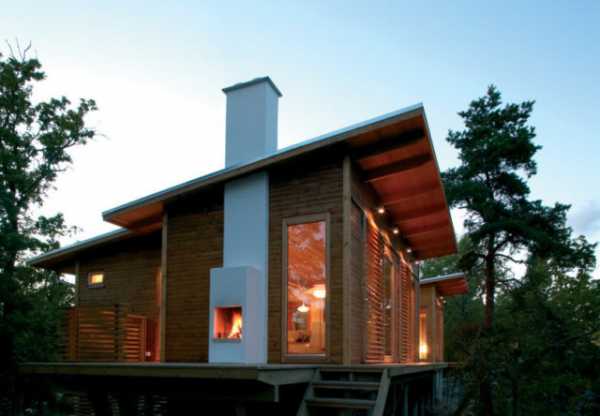

Очень сложно себе представить большой деревенский дом без камина в гостиной. Практически каждый современный домик не обходится без печи или камина, который служит не только способом отопления помещения, но и декоративным элементом дома.

Для того чтобы тот же камин правильно функционировал и работал, а не только создавал дизайн помещения, во время строительства дома нужно будет предусмотреть устройство дымохода и возведение на крыше дома трубы. Гидроизоляция трубы на крыше является важнейшим мероприятием, ведь именно от того, как будет правильно выполнена гидроизоляция печной трубы, и будет зависеть комфортное состояние в доме и долговечная и безопасная служба самой постройки.

Зачем производят изоляцию печной трубы

Изоляция печной трубы требуется по пожарным нормам, так как обеспечивает безопасность и служит защитой от протеканий для крыши. Изоляция дымохода служит защитой от возгорания элементов каркаса и кровельного покрытия в местах, где они контактируют с трубой. Также осуществляется и устранение протечек в местах вывода трубы.

Помимо всего этого, использование хорошей гидроизоляции помогает улучшить качество печной отопительной системы посредством предотвращения образования конденсата трубы и, соответственно, стекания по дымоходу воды. Дело в том, что, когда происходит отопление печи, испарение конденсата создает повышенное давление в трубе, мешающее нормальной тяге, что оборачивается снижением качества обогрева помещения. Из-за плохой изоляции трубы снижаются показатели теплоотдачи печной системы, отсюда неэффективность ее работы. В случаях, когда еще к высокому давлению в трубе прибавляются и трещины в дымоходе, печная конструкция начинает разрушаться со временем.

Важно помнить о том, что скопившийся конденсат в дымоходе может стать причиной задымления во время отопления помещения.

Процесс создания изоляции можно значительно упростить, если правильно разместить трубу на крыше, но для этого необходимо изначально на этапе проектирования выбрать правильное место для трубы. Если дымоход будет длинным и прямым, в таком случае функционировать он будет гораздо лучше. Оптимальным местом для расположения дымохода будет служить место ската недалеко от конька. Данное расположение в зимний период предупреждает образование карманов из снега, во время монтажа стропильных систем делает возможным произвести изолирование места для вывода на крыше трубы.

Правила пожарной безопасности предусматривают допустимую отметку температуры печной трубы в местах контакта с кровлей в 50 градусов. В случаях когда труба является кирпичной, толщина стенок не позволяет температуре превысить допустимый порог.

Как провести противопожарную гидроизоляцию печной трубы

Для выполнения всех работ понадобятся следующие инструменты и материалы:

  • деревянный короб;
  • пила;
  • гвозди;
  • молоток;
  • минеральная вата;
  • скобы;
  • прокладка из асбеста;
  • строительный уровень;
  • раствор бетона;
  • грунтовка или мастика;
  • лист металла;
  • дюбели;
  • жаростойкий герметик;
  • кровельный материал;
  • теплоизоляционный материал;
  • штукатурка.

Чтобы обеспечить изоляцию трубы, в промежутке между крышей и трубой необходимо соорудить короб из дерева, стенки которого должны быть на расстоянии от трубы не меньше 15 см. Данное пространство заполняется материалом, обладающим негорючими свойствами и низкой теплопроводностью. Например, подойдет минеральная вата или другой негорючий материал.

Каждый слой кровли (гидроизоляция, теплоизоляция, пароизоляция) необходимо разрезать в местах прохода труб и закрепить при помощи скоб к балкам и стропилам. Слой изоляции закрепляют рамкой по краям прохода кровли. Таким образом, обеспечивается надежная противопожарная изоляция печной трубы.

На данный момент продаются модульные дымоходы, в которых уже есть теплоизоляция. В конструкции данных моделей находится сердечник из керамики, базальтовая вата и легкий бетонный корпус. Применение таких модулей в работе не вы

tileinfo.ru

Гидроизоляция трубы на крыше

Гидроизоляция трубы на крыше
Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.
Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).
Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?
Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.
Как правильно сделать гидроизоляцию трубы?
Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:
оцинкованное железо;
металлические уголки;
диффузные мембраны;
каменная вата;
битумные мастики;
герметики;
портландцемент;
жидкая резина.
Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.
Для производства работ понадобятся такие инструменты:
линейка;
нож или ножницы для раскройки рулонных материалов;
малярная кисть;
металлический валик;
стамеска и молоток;
шурупы или гвозди;
рабочие перчатки.
Герметизация трубы проводится поэтапно и делается таким образом:
Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.
Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.
Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

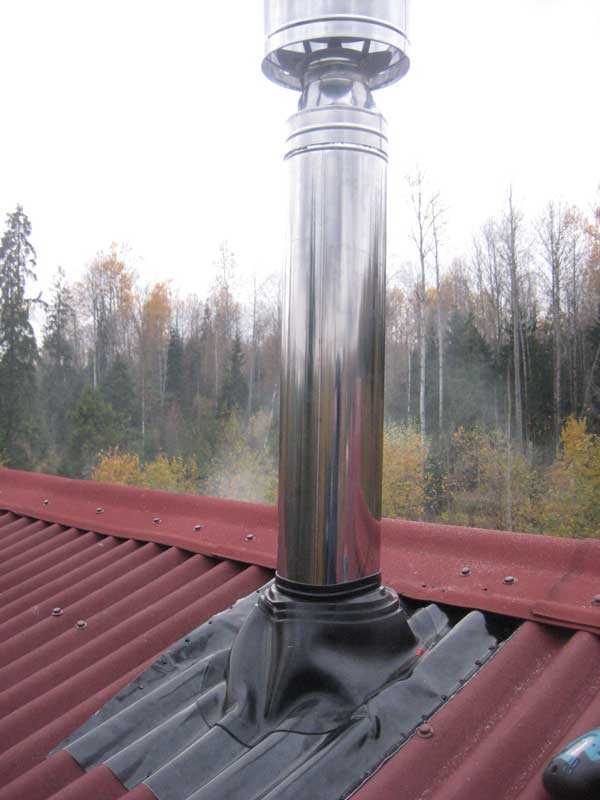

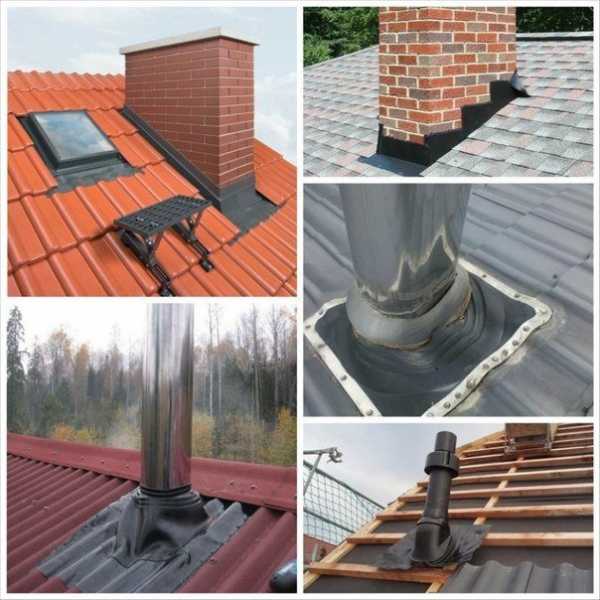

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.
Как защититься от протечек через стыки?
Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.
После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.
Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

myremdom.ru

Гидроизоляция печной трубы на крыше: герметик, короб, колпак

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.

Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).

Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?

Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

  • оцинкованное железо;
  • металлические уголки;
  • диффузные мембраны;
  • каменная вата;
  • битумные мастики;
  • герметики;
  • портландцемент;
  • жидкая резина.

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

Гидроизоляция нижней части трубы крыши.

  • линейка;
  • нож или ножницы для раскройки рулонных материалов;
  • малярная кисть;
  • металлический валик;
  • стамеска и молоток;
  • шурупы или гвозди;
  • рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см. Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт. Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки. По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.
