Гидроизоляция печной трубы – гидроизолируем печной дымоход на кровле из шифера, профнастила, металлочерепицы

1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

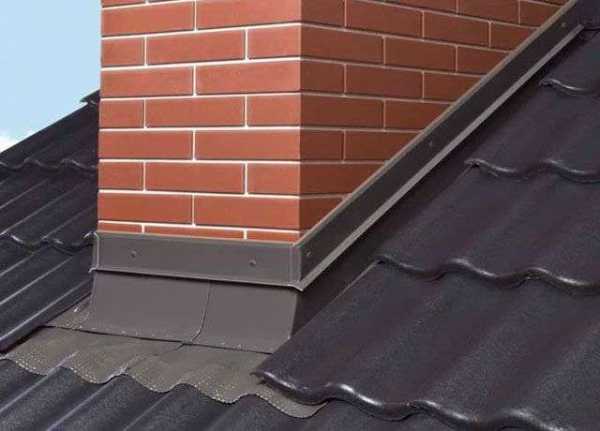

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

На видео рассматривается гидроизоляция труб круглого сечения и прямоугольного.

trubygid.ru

Гидроизоляция печной трубы на крыше: виды и технологии монтажа

Гидроизоляция трубы крыши необходима для предотвращения образования конденсата на трубе и стекания в дымоход, а так же проникновения воды и ветра в помещение. Процесс гидроизоляции печной трубы на крыше не является технически сложным и состоит из нескольких этапов и видов, а какие применить — вы решите сами.

Покрытой рулонными материалами

Как правило, изоляция делается в три этапа.

Супердиффузионная мембрана клеится к трубе. Сначала труба покрывается грунтовкой, в качестве которой, можно применить полимерно-битумную мастику. Мембрана приклеивается к крыше, так, чтобы ее края заходили на трубу. Это предупредит возможность проникания влаги под мембрану.

Далее делаем уголки из металла и обустраиваем галстуки — верхний и нижний. Набиваем дополнительные бруски обрешетки и крепим уголки. Листы следует уложить внахлест, таким образом, мы добьемся правильного стекания воды. Нижний лист должен идти до свеса крыши, но можно сделать его короче т.к. вода все равно не будет попадать на трубу. Крепеж уголков к обрешетке и трубе совершают с помощью дюбелей и жаростойким герметиком обрабатываются все щели.

На этом этапе выполняется монтаж слоя рулонного материала кровли, например ондулина. Укладывается он встык, места стыков изолируются битумной мастикой. Затем укладывается нижняя часть покровного фартука, вокруг трубы проклеивается гидроизоляционная битумно-каучуковая лента Ондуфлеш, один ее край клеится к уголку трубы, второй — к ондулину.

Дополнительно на коньке крыши необходимо устроить галстук для отвода и защиты трубы от воды.

Из черепицы и других материалов

Для гидроизоляции трубы крыши, покрытой черепицей, нам понадобятся следующие материалы:

• карандаш;
• линейка;
• металлический ролик;
• нож;
• изоляция Вакафлекс;
• планки Вака;
• герметик;
• дрель.

Хотим заметить, что данный тип гидроизоляции может применяться для всех типов покрытий крыш. Вакафлекс – это мастика из полиизобутилена, армированная алюминиевой сеткой.

Если вы собираетесь выполнять работы ниже +5 градусов, необходимо использовать строительный фен. Расстояние от кровельного материала до трубы должно составлять  около 3 см. Поверхности должны быть сухими и чистыми.

Сначала обустраивается нижняя часть трубы. Для этого отрезается полоса Вакафлекса, равная ширине трубы + по 5 см запаса с каждой стороны. Сгибаем вдоль пополам полосу Вакафлекса и снимаем защитные пленки. Клеим полосу на трубу, прокатав роликом для лучшего приклеивания.

Далее, снимаем защитную пленку с нижней части и клеим на черепицу, используя ролик. Разрезаем боковые участки Вакафлекса под углом 45 градусов, оставив примерно 1 см недорезанным до края трубы, и приклеиваем их.

Затем клеим боковые стороны трубы. Длина полосы Вакафлекса должна быть от нижней точки, наклеенной нижней полосы, и на 15 см длиннее верхней части трубы. Приклеиваем  полосу к черепице и трубе. Отступив 3 см от нижней части трубы, делаем разрез наверх, не доводя 2 см до нижней точки, и отрезаем лишний кусок. Не выбрасывайте его, он понадобиться нам в дальнейшем. Приклеиваем полосу к трубе и черепице, скруглив углы ножницами, для лучшего противостояния ветру. Тоже делаем и для другой стороны трубы, а для лучшей защиты приклеиваем на верхние углы дополнительные куски Вакафлекса.

Осталось наклеить полосу на верхний участок трубы. Черепица, в верхней части должна быть убрана. Технология такая же, как и с нижним участком, но здесь нам необходимо отрезать две полоски и наклеить внахлест друг на друга. Затем мы так же приклеиваем полосу к трубе, к нижней части кровли и укладываем черепицу.

Последним этапом гидроизоляции печной трубы на крыше является установка планок Вака для защиты шва верхней части трубы. Всю инструкцию монтажа вы увидите ниже на рисунке. После установки планки, нанесите герметик на верхнюю часть между планкой и трубой, разгладив его.

udobnovdome.ru

для чего она нужна и с помощью каких методов выполняется

Защита печной трубы необходима для предотвращения перепада температур, который является причиной накапливания конденсата на стенках. Конденсат, стекая в дымоход, испаряется при нагревании, а это не лучшим образом сказывается на работе отопительного устройства: создается давление, препятствующее нормальной тяге. Кроме того, избыточное паровое давление может привести к разрушению дымохода. В некоторых случаях при сильном разогреве в течение короткого времени разрушаются и сами печи. Виновником этого является накопившийся в дымоходе конденсат. Чтобы это не произошло, необходимо следить за тем, чтобы гидроизоляция печной трубы на крыше была выполнена качественно.

Материалы, которые могут использоваться для этой работы, сегодня представлены на рынке в широком ассортименте. Они изготавливаются на основе стали, асбестоцемента и керамики и выпускаются в виде плит и рулонов: это облегчает выбор наиболее подходящего варианта.

Наибольшей популярностью пользуются плиты из миллитового кремнезема, называемые каолинами. Эти плиты обладают хорошей гибкостью и вместе с тем прочностью, выдерживают значительные перепады температур, не горят и не выделяют в окружающую среду вредных веществ. Использовать этот материал можно не только для изоляции дымоходов, но и для обустройства бань, саун и бассейнов.

Стоит обратить внимание на то, что гидроизоляция печной трубы должна выполняться снаружи: сначала трубу оштукатуривают, после чего на еще не просохшую штукатурку наклеивают изоляционные плиты, а сверху крепится облицовка.

Отопительные системы с дымоходами, имеющими изоляцию, отличаются от неизолированных:

• лучшими рабочими характеристиками печей;
• безопасностью при эксплуатации;
• хорошим эстетическим видом.

Оформление в местах вывода из кровли печной трубы

Рассмотрим принцип монтажа для обычной двускатной крыши. Последовательность выполнения работ следующая:

1. Уровень первый: приклеивание супердиффузной мембраны к трубе с помощью битумной мастики. Вначале труба обрабатывается грунтовкой на основе полимерно-битумной мастики, после чего мембрана приклеивается с завернутыми кверху краями. Влага, попадающая на мембрану, не сможет проникнуть в место, где стыкуется труба с кровельными материалами.
2. Уровень второй: из металлических уголков монтируются верхний и нижний «галстуки». Укладываемые друг на друга листы располагаются с нахлестом, обеспечивающим стекание влаги вниз. Нижний лист может быть коротким, а может быть продлен до линии свеса крыши. В любом случае необходимо контролировать, попадает ли влага на мембрану: это необходимо для надежного отведения влаги от трубы. Уголки крепятся к брускам обрешетки, которые устанавливаются дополнительно по периметру трубы. Места крепления обрабатываются герметиком и прижимаются дюбель-гвоздями.

   По периметру трубы устанавливаются дополнительные элементы обрешетки для крепления «галстуков»

3. Уровень третий: укладка ондулина на конструкцию двускатной крыши мансардного типа. Стыки обрабатываются битумной мастикой, после чего на нижней части устанавливается покровный фартук из пластика. Фартук по окружности герметизируется битумно-каучуковой гидроизоляционной лентой, называемой ондуфлешем. Эта лента крепится своими краями к уголку – одной стороной, а к ондулину – второй.

Для того чтобы предотвратить проблему, возникающую из-за стекающей по кровле дождевой воды, следует монтировать гидроизолирующий кровельный материал таким образом, чтобы его нижняя часть в области трубы заходила наверх. Для этого вырез под трубу делается несколько ниже места установки самой трубы: благодаря этому появляется возможность укладки верхнего края этого кровельного листа под нижний край вышерасположенного листа. Ширина отбойника должна позволять свободно подсовывать под него профилированный лист, иначе кровля будет топорщиться.

Для изготовления отбойника нужен профилированный лист: на него переносится выкройка детали, изготовленная из картона. Следует добавить еще 50-100 мм по краям, примыкающим к трубе, и вырезать полученный профиль. Участок, расположенный выше разметки, будет служить отбойником, возвышающимся над кровлей. Чтобы он мог плавно огибать трубу, можно ножницами по металлу сделать надрезы шириной 20-30 мм и отогнуть из плоскогубцами.

Стыки следует обработать высокотемпературным герметиком: он выдерживает сильное нагревание, не разрушаясь. Пригоден для этого стеклопластик: он качественно приклеивает отбойник к кровельному материалу, изготовленному из металла. Если используется шифер, черепица и прочие подобные материалы, для герметизации стыков применяется клей, изготовленный на основе цемента и замазки из высокотемпературного материала.

Труба с широким отбойником

Можно также изготовить отбойник с помощью сварочного полуавтоматического аппарата: для этого необходимо приварить металлическую полоску в нужном месте. По сварочному шву следует нанести эпоксидную смолу, а затем окрасить данное место под цвет кровли. Это герметизирует место стыка и замаскирует его.

Гидроизоляцию печных труб, если она нарушилась, можно восстановить несколькими способами: выбор наиболее подходящего зависит от нескольких факторов:

1. Трубу, установленную на шиферной крыше, необходимо освободить от цементного фартука, а затем демонтировать листы шифера, примыкающие к трубе. После проверки состояния трубы на предмет наличия механических повреждений следует изготовить фартук из листового металла. Стыки обрабатываются печной глиной с добавлением портландцемента или огнеупорной мастикой. Теперь можно укладывать на фартук шиферные листы, а затем обмазать их цементным раствором.
2. Для изоляции прохудившихся мест можно использовать наплавляемую изоляцию, но поврежденные шиферные листы также следует заменить.
3. Если труба сооружена из кирпича и первые два вышеуказанных пункта выполнены, достаточно обмазать ее глиняно-цементным раствором.
4. Для кровли из металлочерепицы необходим фартук из того же материала: его можно изготовить с помощью специальных ножниц. Выходы круглых труб можно герметизировать с помощью специальных гофрированных элементов из резины.
5. При большом расстоянии между трубой и коньком используются специальные ленты из битума с металлическими вставками.

Герметизацию мест выхода круглых труб выполняют с помощью резиновых гофрированных вставок

Качество герметизации печных труб порой имеет решающее значение для нормальной работы печного оборудования. Чтобы правильно выбрать материалы и выполнить эту работу безошибочно, следует обратиться за помощью к специалистам. В таком случае подкровельные материалы и сама печка не будут повреждены влагой и прослужат долго.

gidroguide.ru

Гидроизоляция трубы на крыше: как сделать?

При возведении частных домов обязательно должна быть установлена гидроизоляция трубы на крыше.

В местах сопряжения вентиляционной либо печной трубы с кровельным материалом всегда образуется зазор.

Чаще всего именно через такие зазоры атмосферная влага попадает внутрь помещения. Эти протеки оказывают негативное, и даже разрушительное, воздействие на потолок и стены дома.

Общие правила

Дома, которые возводятся в регионах с морозным климатом, обязательно оснащаются отопительной системой.

Традиционным источником тепла в избе считалась печка, а в настоящее время все чаще можно встретить котел на твердом топливе.

Практика показывает, что печное отопление остается востребованным, несмотря на появление новых, более эффективных источников тепловой энергии.

Подтверждением этого факта может служить наличие печной трубы на крыше. Если оценивать бани, летние кухни и другие хозяйственные постройки, расположенные на усадьбах, то они в своем большинстве оснащены печками.

И без гидроизоляции трубы на крыше эксплуатация этих объектов сопровождается дополнительными трудностями.

Вековой опыт проживания в домах с двухскатной крышей и печным отоплением свидетельствует о том, что гидроизоляцию участка трубы, соприкасающейся с кровельным материалом, необходимо выполнять в обязательном порядке.

При выполнении работ по гидроизоляции учитываются характеристики материала, из которого смонтирована кровля.

В настоящее время эксплуатируются трубы следующего типа:

• асбестоцементные;
• металлические;
• из обожженного кирпича.

Видео:

Современные коттеджи возводятся по проектам, предусматривающим наличие автономной системы жизнеобеспечения.

В контексте вопроса о гидроизоляции конструкций, расположенных на крыше, этот факт имеет большое значение.

Согласно действующим нормам, размещение вентиляционной и дымовой трубы  выполняется на разных скатах крыши.

При таком расположении дым из печной трубы не попадает в дом по вентиляционным каналам.

Из воздуховодов разного профиля и сечения можно смонтировать вентиляционную систему коттеджа.

Все технические условия и установочные размеры рассчитываются заранее и содержатся в технической документации.

Устройство гидроизоляции

На практике зачастую приходится за один прием выполнять гидроизоляцию и теплоизоляцию стыков.

Дымоход, который завершается трубой над коньком кровли, нагревается в процессе сжигания топлива.

Ничего необычного в этом явлении нет. Для того печку и топят, чтобы она нагревалась сама и обогревала помещение.

Однако при достижении высокой температуры возникает опасность возгорания материалов и предметов, которые соприкасаются с печной трубой.

Чаще всего это происходит в том случае, когда крыша сделана из горючих материалов. Чтобы исключить вероятность возникновения пожара, вокруг дымохода укладывается слой теплоизоляционного материала.

Гидроизоляция дымохода

Важно отметить, что гидроизоляция печной трубы выполняется после того, как сделаны все работы по креплению теплоизоляционного короба.

Этот короб устанавливается и крепится между дымоходом и кровлей. Его можно изготовить из деревянных досок или из листового металла.

Зазор между стенками короба и трубой заполняется материалом, который не горит. Чаще всего используется стеклянная или базальтовая вата.

Сегодня в магазине строительных материалов можно купить готовый короб. Такой модуль легко устанавливается своими руками. По завершению этой операции надо провести качественную гидроизоляцию стыка.

Некоторые отличия в приемах при гидроизоляции дымовой трубы на крыше определяются материалом кровли.

Для гидроизоляции кирпичной трубы, выложенной на крыше из металлочерепицы, понадобится листовой металл.

Вырезая обычный фартук нужно строго выдерживать основные установочные размеры.

Когда появляется необходимость дополнительного уплотнения зазоров, можно использовать металлизированную битумную ленту.

Если труба изготовлена из асбеста, то герметизацию можно провести термостойкой битумной мастикой. На шиферной крыше зазоры заделываются цементным раствором.

Гидроизоляция вентиляционной трубы

Прочность и долговечность кровли определяется несколькими составляющими. В их число входят свойства кровельного материала и качество монтажа.

При гидроизоляции трубы на крыше из профнастила очень важно обеспечить надежную отделку стыка между трубой и кровлей.

Для выполнения этой операции используются следующие материалы:

• герметическая мастика на основе силикона;
• гидроизоляционная лента;
• фартук из листового металла.

Сегодня в продаже имеются каучуковые и силиконовые прокладки, которые легко устанавливаются и обеспечивают необходимую защиту стыка.

Прокладка вентиляционных трасс в помещении и вывод их на крышу выполняется в соответствии с предварительно разработанной схемой.

В частном коттедже владелец может решить эту техническую задачу самостоятельно. Важно, чтобы в результате выполненных работ кровля не потеряла герметичность.

Наиболее подходящим местом для расположения вентиляционной трубы считается конек крыши. При таком расположении гидроизоляция стыка требует минимальных затрат и усилий.

Вся процедура сводится к тому, чтобы залить образовавшуюся щель силиконовым герметиком и закрепить сверху декоративный фартук из листового металла.

Видео:

Некоторые особенности

В процессе подготовки к выводу дымовой или вентиляционной трубы на крышу, необходимо выбрать оптимальное решение.

Элементарные расчеты показывают, что чем дальше от конька расположено место вывода, тем больше ресурсов потребуется для гидроизоляции стыка.

Вероятность протечки возрастает с увеличением площади сбора дождевой воды. Когда вывод выполнен через конек крыши, то водный поток, протекающий по месту стыка, минимален.

Зимой на этом месте не накапливается снег. При любом варианте расположения работы проводятся так, чтобы не нарушить целостность кровли.

Дымовые и вентиляционные трубы на крыше имеют разную конфигурацию. Гидроизоляция трубы прямоугольного сечения является более трудоемкой.

При выполнении работ нередко приходится использовать нестандартные элементы из листового металла.

Для гидроизоляции стыков между круглыми трубами и кровлей используются изделия заводского изготовления.

Сегодня в магазинах строительных материалов можно выбрать эластичную прокладку подходящего диаметра, которая изготавливается из латекса или каучука.

Схема установки прокладки проста и с работой справится даже человек без опыта ремонтных работ.

kroemsami.ru

Гидроизоляция печной трубы своими руками: ряд защитных мероприятий

Схема гидроизоляции печной трубы.

Гидроизоляция печной трубы представляет собой ряд важных защитных мероприятий, обеспечивающих безопасность и долговечность строения в целом. Основными ее функциями надо считать:

• улучшение качества печного отопления;
• обеспечение пожарной безопасности;
• устранение протекания в месте вывода трубы.

Качество печного отопления во многом зависит от наличия конденсата, который образуется на дымоходной трубе в результате разницы температур. При стекании его вниз по трубе возникает испарение, способствующее созданию повышенного давления, препятствующее хорошей тяге, тем самым существенно снижается качество обогрева. При наличии даже незначительных трещин в дымоходе, при плохой гидроизоляции, возникает реальная угроза его полного разрушения.

Существуют различные способы гидроизоляции труб в зависимости от материала и конфигурации.

Обычно печные трубы выполняются из кирпичной кладки или имеют кирпичный короб, внутри которого проходит металлическая или асбестоцементная труба.

Можно рассмотреть один из самых простых способов обеспечения гидроизоляции печной конструкции.

Перед проведением основных работ необходимо подготовить требуемые инструменты и материалы. К ним относятся:

• рулонный гидроизоляционный материал;
• металлические уголки;
• оцинкованное железо;
• деревянные бруски для обрешетки;
• полимерно-битумная мастика;
• каменная вата;
• диффузионная мембрана;
• жаростойкий герметик;
• антисептический состав;
• ножницы для резки рулонного материала;
• линейка;
• кисть, валик;
• молоток;
• дрель;
• гвозди, дюбели.

Теперь можно приступить непосредственно к гидроизоляции печной трубы. Сначала ее поверхность, находящаяся рядом с крышей, покрывается полимерно-битумной мастикой при помощи кисти или валика. Затем приклеивается диффузионная мембрана на крышу и трубу таким образом, чтобы влага не попадала под мембрану. На края мембраны наносится дополнительный слой мастики.

При помощи деревянных брусков, молотка и гвоздей выполняется обрешетка, предназначенная под внутренние фартуки. По всем правилам должно быть соблюдено расстояние от обрешетки до трубы не менее 10-15 см. Обрешетку следует обработать антисептическим средством. Зону, расположенную рядом с трубой, можно заполнить негорючим теплоизоляционным материалом — каменной ватой.

Из оцинкованного железа подготавливаются и устанавливаются нижний и верхний фартуки, которые должны закрывать крышу вокруг печной конструкции на расстоянии 30 см. Нижний фартук можно установить до самого края крыши. После этого все стыки между трубой и фартуками заделываются специальным герметиком. Крепление фартуков к трубе осуществляется при помощи дрели, молотка и гвоздей-дюбелей.

На металл нужно разложить рулонный гидроизоляционный материал внахлест, чтобы влага не проникала внутрь. Места всех стыков укрепляются битумной мастикой, все щели заполняются жаростойким герметиком.

После этого производится укладка кровельного покрытия с минимальными зазорами возле печной конструкции. Сверху него устанавливается декоративный пластиковый фартук.

Таким образом, с установкой гидроизоляции печной трубы, зная ее подробную технологию и имея все необходимые для этого инструменты и материалы, справится любой желающий.

1popechi.ru

Технология гидроизоляции печной трубы

Качественная гидроизоляция печной трубы обеспечивает равномерный прогрев, улучшение теплоотдачи, предупреждение образования конденсата. Для организации герметизации нужно использовать следующие материалы:

• Железо оцинкованное;
• Герметик;
• Уголки из металла;
• Битумные мастики;
• Резина жидкая;
• Портландцемент;
• Диффузные мембраны;
• Каменная вата.

А также вам потребуются следующие инструменты:

• Валик из металла;
• Ножницы;
• Кисть малярная;
• Линейка;
• Молоток;
• Гвозди;
• Стамеска.

Как правильно выполнить гидроизоляцию?

Существуют различные варианты гидроизоляции:

• Выполняется разрезание поврежденного участка кровли. Дымоход покрывается грунтовкой. Затем к печной трубе прикрепляется диффузная мембрана посредством битумной мастики. Края диффузной мембраны поднимаются вверх, а затем закрепляются мастикой;
• Гидроизоляция может выполняться посредством сварки. В этом случае рабочую зону следует покрыть эпоксидной шпаклевкой, а затем покрасить. Нужно это для увеличения надежности. Область под дымоходом следует обильно покрыть герметиком;
• Гидроизоляцию можно выполнить, организовав автономный короб, позволяющий разделить прилегающую к печной трубе зону и кровлю. Короб этот можно выполнить из стропил и деревянных балок. Важно, чтобы расстояние от дымохода до короба составляло не менее 15 см. Область возле труб заполняется теплоизоляцией, стойкой к возгоранию. Для лучшей гидроизоляции стыки между пленками и поверхностью короба заполняются клеевыми составами;
• Обратите внимание на современное устройство для печных труб с круглым сечением. Кровельный проход, а именно так называется данное устройство, представляет собой плоский лист-основание, изготовленный из стали. Лист этот соединяется с фартуком в форме колпака. Через него проходит округлый дымоход. Помните, что конструкцию нельзя соединять с дымоходом чересчур плотно. В ином случае система может деформироваться при усадке крыши. На монтажный зазор между фартуком и дымоходом устанавливается специальный хомут из стали, фиксируемый термостойкой прокладкой. Термостойкая прокладка обеспечивает очень надежную гидроизоляцию.

Как увеличить качество гидроизоляции

Для качественной гидроизоляции своими руками приобретите внутренний фартук. Для этого понадобятся нижние планки примыкания. Они прикладываются к поверхности печной трубы. Затем на стенке дымохода отмечается верхушка планки. Ориентируясь на эту отметку следует пробить штробу. Сделать это можно при помощи болгарки. Монтируется внутренний фартук своими руками для начала на нижнюю часть дымохода. Затем конец внутреннего фартука заводят в штробу и устанавливают его по всех поверхности конструкции. При этом нужно выполнять нахлест в 15 см. Конец планки, закрепленный в штробе, требуется покрыть герметиком. Нижние планки подрезаются до нужных размеров и фиксируются посредством саморезов.

Для качественной гидроизоляции своими руками важно также проложить под низ фартука плоский лист гидроизоляции. Через этот лист будет идти сток влаги. Монтировать его нужно в положении вниз до самого края крыши. По краю листа гидроизоляции можно сделать бортики.
