Гигрометр психрометрический для чего нужен – Психрометр: устройство, принцип работы, типы, основные отличия от гигрометра

Гигрометр – измеритель влажности – ООО “Лесхозснаб”

Назначение гигрометра.

Гигрометр психрометрический или психрометр – это прибор, позволяющий вычислить величину температуры и влажности воздуха, а также рассчитать показатель относительной влажности. Гигрометр ВИТ-2 широко применяется в лесном хозяйстве. Хорошо зарекомендовал прибор в пищевой и легкой промышленности, в сельскохозяйственной отрасли, а также в складских помещениях и архивах, хранящих исторические и культурные ценности.

Для контроля над температурой и влажностью воздуха в хранилищах зерновых и хлопчатых культур, а также прочих продуктов, необходимо иметь в наличии гигрометр ВИТ-2. Необходим он и для контроля при выполнении высокотехнологичных и точных работ.

С помощью этого прибора выполняются правила содержания продуктов и товара в складах, павильонах, магазинах и ресторанах.

Сходство и отличительные черты гигрометра ВИТ-2 и ВИТ-1.

Гигрометр психометрический относится к контрольно-измерительным приборам. Поэтому он проходит обязательную государственную проверку, результаты которой отражаются в паспорте изделия. Точность показаний и разрешённая погрешность гигрометра ВИТ регламентируется нормативными документами и стандартами.

Величина допустимой погрешности равняется ±0,20С. Шкала термометра имеет цену деления, равную 0,20С.

Отличительной особенностью этих двух видов гигрометров является широта измеряемой температуры. Так гигрометр ВИТ-1 определяет температуру от 00С до 250С, а ВИТ-2 – от 150С до 400С. При этом для первого прибора относительная влажность определяется в интервале температур от +5 до 250С, а для второго соответственно – от +20 до +400С.

Основным определяющим фактором при выборе гигрометра ВИТ является величина температуры помещения или места, где будет работать прибор.

Конструкция прибора.

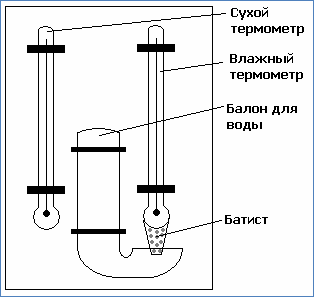

Корпус гигрометра выполнен из пластмассы, на котором расположены два термометра: сухой и увлажненный. Дополнительно имеется шкала температур и психрометрическая таблица. В качестве основной жидкости используется толуол. Габариты: 325х120х50. Капилляр имеет круглую форму. Стеклянный питатель в виде запаянной трубки заполняется дистиллированной водой, благодаря которой увлажняется резервуар термометра через батистовый или шифоновый фитиль.

Сущность работы гигрометра психрометрического.


Применение гигрометра ВИТ позволяет определить показатель относительной влажности. Рассчитывается эта величина на основании взаимосвязи влажности воздуха и разности в данных, отображенных на обоих термометрах. Их параметры не меняются при изменениях климатических условий внешней среды.

Исполнитель записывает данные температур и вычисляет их разность. На основе психрометрической таблицы устанавливается показатель относительной влажности воздуха.

Особенности и преимущества гигрометра.


Основными преимуществами при работе с гигрометром ВИТ-2 считается следующее:
  • высокий показатель точности проводимых измерений;
  • легкость в использовании;
  • использование психометрической таблицы при расчете основного показателя;
  • необходимость проведение технического обслуживания;
  • применяется для любых помещений;
  • невысокая стоимость, цена устроит даже бюджетного покупателя.

Комплектация гигрометра ВИТ-2 для поставки потребителю.

В комплект прибора входит сам прибор, который дополняется фитилем и стеклянным питателем. Все аккуратно упаковывается в коробку. Обязательно вкладывается инструкция с описанием правил эксплуатации прибора и паспорт, с отметкой проведения контроля качества.

Требования к установке и эксплуатации прибора.

Перед началом работы необходимо аккуратно снять стеклянную герметически запаянную трубку, которая находится на обратной стороне корпуса прибора. Далее в трубку наливают дистиллированную волу, и смачивают этой водой фильтр увлажненного термометра.

Питатель с водой крепится так, чтобы его открытый край находился на расстоянии20 мм от резервуара увлажненного термометра. Фильтр не должен дотрагиваться до стенок стеклянной трубки.

После прибор крепиться на вертикальной поверхности.. Желательно исключить вибрацию и возможность резких скачков температуры.

После соблюдения всех требований можно проводить измерения.

Покупка контрольно-измерительного прибора.


Если вы хотите купить гигрометр психометрический, позвоните по телефонам, указанным на сайте нашей компании. Высококвалифицированные специалисты ответят на все вопросы относительно технических характеристик и назначения психрометров.

Выбрав нужный прибор, вы можете оформить доставку в любой район города. Курьеры доставят товар по указанному адресу с соблюдением сроков поставки.

lessnab.com

Что такое гигрометр и для чего он нужен?

Важнейшими показателями, определяющими состояние окружающей среды, является температура и влажность воздуха.


Прибор для измерения температуры – термометр – имеется сегодня в каждом доме, и перед выходом на улицу мы всегда сверяемся с его показателями, чтобы выбрать соответствующую одежду. Но хотя знать уровень влажности воздуха не менее важно, чем температуру, гигрометры не стали популярными у населения.

Обычно их можно встретить только в специализированных лабораториях или на метеостанциях. Между тем, это очень полезный прибор, который пригодится каждому из нас в повседневной жизни.

Что собой представляет гигрометр?

Как уже сказано, гигрометром называют прибор, измеряющий содержание влаги в атмосфере. В зависимости от размещения, он может показывать количество влаги в комнате или на улице, в подвале, кладовой и даже в вашем платяном шкафу.

Гигрометры различных конструкций могут показывать процентное содержание влаги в воздухе или абсолютное количество паров воды в кубометре воздушной массы. Как правило, абсолютное содержание влаги показывает профессиональная узкоспециализированная аппаратура, тогда как приборы бытового и общего назначения демонстрируют процентное соотношение влажности.

Виды гигрометров

Измерением влажности воздуха ученые занимаются в течение нескольких последних столетий. Честь изобретения гигрометра принадлежит французскому естествоиспытателю и механику Гийому Амонтону, который изготовил первый прибор в 1677 году.

Самый простой гигрометр использует свойство человеческого волоса изменять свою длину при изменениях влажности. Обезжиренный волос закрепляют на рамке и одним концом прикрепляют к стрелке прибора.

При изменениях влажности волос натягивается или ослабевает, отклоняя стрелку в разные положения вдоль шкалы. Вместо волоса можно использовать сосновую стружку, которая при колебаниях влажности скручивается либо распрямляется.

Аналогичным образом действуют и пленочные гигрометры. Тонкая пленка из чувствительного к влажности материала при возрастании уровня влажности растягивается, а при уменьшении – сжимается. Изменение положения пленки заставляет отклоняться прикрепленную к ней стрелку, которая показывает влажность воздуха на градуированной шкале.

Электролитический гигрометр использует для измерения влажности свойство хлористого лития впитывать атмосферную влагу. При изменении концентрации солевого раствора изменяется и его электрическое сопротивление, что находит отражение в показаниях гигрометра.

Такой прибор желательно использовать только в комнатных условиях, в более-менее стабильном температурном режиме. При существенных колебаниях температуры показания не будут отличаться высокой точностью.

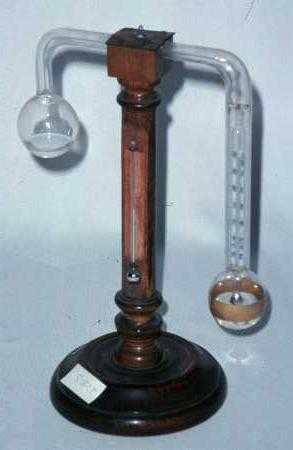

Принцип действия конденсационного гигрометра основан на осаждении паров воды на поверхности охлаждаемого металлического зеркала. При этом фиксируется температура, необходимая для появления конденсата: чем она ниже, тем более сухим является воздух.

Измерения проводятся, как правило, полупроводниковыми измерительными элементами – это одна из наиболее современных и точных конструкций, доступных для бытового использования.

Для чего необходим гигрометр?

Информация об уровне влажности воздуха может понадобиться в самых разных случаях. Не секрет, что чересчур влажный воздух в квартире приводит к росту простудных заболеваний, а также появлению на стенах и потолке пятен грибка, разрушающего строительные и отделочные материалы.

Однако слишком сухой воздух тоже вреден для здоровья, поскольку пересушивает слизистую оболочку горла и носоглотки, лишая ее защитных свойств.

Если летом влажность воздуха в квартире регулируется естественным путем с помощью открытых оконных форточек, то зимой с этим нередко возникают проблемы. Зная показатель влажности воздуха, намного проще избегать отклонений от нормы в ту или другую сторону.

Это может быть очень важным, особенно если в доме живут маленькие дети, пожилые люди или те, кто болеет астмой, бронхитом, сердечно-сосудистыми заболеваниями.

Наблюдение за уровнем влажности важно и во многих других случаях – например, для тех, кто хочет сохранить в погребе овощи в течение зимы, до будущего урожая. Высокая влажность воздуха в погребе приведет к загниванию овощей, а чересчур сухой воздух сделает их вялыми и непригодными в пищу.

Особенно большое значение это имеет для фермерских хозяйств, которые не только выращивают сельскохозяйственную продукцию для собственных нужд, но и продают ее населению.


Соблюдение определенных параметров влажности может оказаться важным в самых разных сферах деятельности: в строительстве, пищевой промышленности, тепличном хозяйстве, медицине, коммунальном хозяйстве, в школах и дошкольных детских учреждениях и т.д.

Привыкнув контролировать уровень влажности, вы вскоре обязательно заметите улучшения во всех сферах своей жизни, от здоровья до материального благосостояния.

www.vseznaika.org

Гигрометр психрометрический ВИТ-1 — КиберПедия

Применяется для измерений влажности воздуха в условиях с более низким температурным режимом. С помощью данной модели можно выполнять измерение в температурном диапазоне от -5 до +25 °С. широко применяется в жилых помещениях и на производстве, складских помещениях, тепличных и птицеводческих хозяйствах.

Применение прибора особенно актуально в зимний период, когда работающее в полную силу центральное отопление и дополнительно включенные обогреватели «съедают» всю влагу, высушивая воздух жилых помещений и рабочих зон и отрицательно сказываясь на общем самочувствии людей.

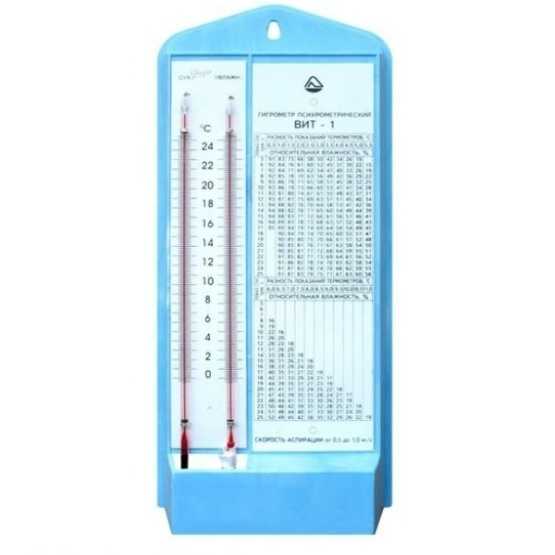

Рисунок 2.1. ВИТ-1 Рисунок 2.2. ВИТ-2

ВИТ-1 используется для определения температуры воздуха и его относительной влажности (стандартного показателя RH, сокр. от «Relative Humidity») в помещениях закрытого вида.

Работа устройства основана на разнице между зависящими от текущего состояния воздуха измерениями «сухого» и «мокрого» термометров.

Левая лицевая панель выполненного из пластика корпуса гигрометра содержит градуированную шкалу с двумя капиллярными трубками термометров:

резервуар правого («мокрого») обтянут тканевым фитилем, один конец которого опущен в закрепленный на задней стенке корпуса питатель;

второй («сухой») измеряет температуру окружающего воздуха.

Справа на панели расположена психрометрическая таблица. Пластина термометров и табличная выполнены из металла, в капиллярах используется толуол, метилкарбитол. В таблице 2.1 приведены основные технические параметры прибора, в таблице 2.2 – диапазоны возможной абсолютной погрешности:

Таблица 2.1. Метрологические параметры ВИТ-1

Диапазон значений относительной влажности, % 20-90
Диапазон значений измеряемой температуры воздуха, °С(левый термометр) 0-25
Диапазон значений измеряемой влажности, °С (правый термометр) 0-25
Цена деления шкалы, °С 0,2
Абсолютная погрешность, °С 0,2
Размеры прибора (длина×ширина×толщина), мм 305×120×48



Таблица 2.2. Показатели абсолютной погрешности измерений прибора

Показания сухого термометра, °С ϕ, %
5…10 ±7
10…30 ±6
30…40 ±5



Как пользоваться гигрометром ВИТ-1

В питателе всегда должна находиться дистиллированная вода, соответствующая ГОСТу 6709-72.

1.Выполнить замер показаний температуры воздуха левого термометра и округлить значение до целого числа градусов Цельсия.

2.Выполнить замер значения правого, «влажного» термометра, учитывающий скорость испарения влаги.



3.Рассчитать разницу показаний левого и правого термометра.

4.Для определения относительной влажности воздуха необходимо применить расположенную тут же психрометрическую таблицу. Верхняя половина таблицы используется при максимальной разности показаний термометров не более 5,5°С, для большей разности показаний (в диапазоне от 6 до 11°С) используется нижняя часть таблицы.

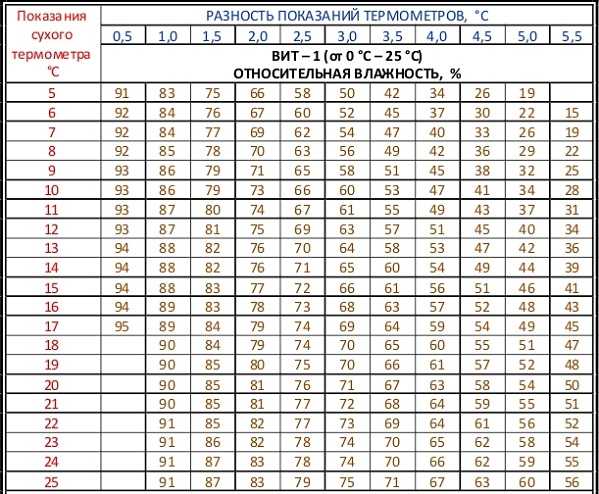

Таблица 2.3. Показания ВИТ-1 (разность показаний от 0,5°С до 5,5°С)



Таблица 2.4. Показания ВИТ-1 (разность показаний от 6,0°С до 11,0°С)

Принцип пользования таблицами одинаков: в крайней левой колонке следует спозиционироваться на значении показания сухого термометра, в верхней строке выбрать значение, полученное в результате действий п.4. Пересечение выбранных строки и колонки укажет на относительную влажность воздуха, выраженную в процентах.

Приемлемость вычисленных показаний определяется исходя из общепринятых норм:

комфортным (приемлемым) показателем для человека является 25-60% относительной влажности в диапазоне температур 18-25°С;

уровень относительной влажности ниже 10-15% при тех же температурах приводят к появлению проблем с человеческим здоровьем, возникновению статического электричества на различного рода поверхностях, искажению форм деревянных покрытий и проч.;

уровень относительной влажности выше 70% с высокой вероятностью приведет к возникновению конденсата на холодных поверхностях, станет причиной появления плесени и сажистого грибка, развитию коррозии и ржавления.

cyberpedia.su

Журнал учета показаний психрометрического гигрометра

Содержание страницы

Гигрометр – устройство, позволяющее контролировать микроклимат в помещении. Психрометрический прибор позволяет выявлять текущие показатели температуры и относительной влажности воздуха. Специальный журнал учета показаний позволяет каждый день контролировать микроклимат, записывать основные данные и впоследствии изучать их.

Что это такое?

Журнал учета показаний психрометрического гигрометра – специальный журнал, позволяющий вести учет всех изменений микроклимата помещения. Его использование обязательно для больниц, поликлиник, аптек и других учреждений, в которых находятся лекарства и продукты, требующие особых условий хранения. Применение журнала регламентировано приказом Минздрава России. Каждое учреждение самостоятельно выбирает форму ведения отчетности о микроклимате помещения – электронную или бумажную. За неведение учета предусмотрена административная ответственность, в особенных случаях возможно лишение лицензии на право реализовывать и хранить лекарственные средства.

Журнал учета температурного режима и относительной влажности в помещении выпускается в виде таблицы, которая имеет несколько граф:

  • дата и время записи;
  • температура в помещении согласно градусам Цельсия;
  • показание «сухого» термометра в психрометрическом гигрометре;
  • показание «влажного» термометра в психрометрическом гигрометре;
  • относительная влажность воздуха;
  • подпись лица, ответственного за ведение учета.

Каждая графа должна обязательно заполняться. Согласно нормативным актам, заполненный журнал должен храниться не менее года, не считая текущий год.

Есть ли разница?

Существует несколько видов гигрометров, каждый из которых способен точно измерять относительную влажность окружающей среды. Однако двумя термометрами – «сухим» и «влажным» — оснащен только психрометрический прибор, принцип действия которого и основывается на разнице их показаний. Любой журнал учета изменений в микроклимате помещения имеет графы, отведенные на запись показаний обоих термометров. В случае, если используется электронный, конденсационный или другой гигрометр, они остаются незаполненными.

Журнал регистрации показаний гигрометра имеет единую форму для всех видов измерительных приборов.

Где используется?

Как упоминалось ранее, журнал учета микроклимата помещения применяется различными медицинскими учреждениями, в которых хранятся лекарственные средства. Лечебные препараты очень требовательны к условиям их хранения, поэтому в помещении должны поддерживаться оптимальные показатели температуры и относительной влажности окружающей среды. Аптеки также обязаны вести учет всех изменений в микроклимате помещения, при необходимости изменяя его.

Ведение журнала учета температуры и относительной влажности в помещении также обязательно для магазинов, предприятий общественного питания и производства в области пищевой промышленности, а также для складов, на которых хранятся продукты питания. Пищевая продукция также требовательна к условиям своего хранения.

Учет показаний температуры и влажности также производится на предприятиях, которые по роду своей деятельности обязаны соблюдать определенные нормативы микроклимата помещений.

Как заполнять?

Пример журнала учёта показаний психрометрического гигрометра можно скачать по ссылке (формат файла .pdf)

Для того, чтобы вести правильный учет, необходимо знать, как заполнять журнал гигрометра. Запись должна проводиться каждый день, можно даже несколько раз в течение суток. Выявление показаний температуры и относительной влажности желательно проводить в разное время для того, чтобы можно было отследить изменение микроклимата помещения, связанное со временем суток.

Используя различные измерительные приборы (термометр и гигрометр), человек, ответственный за ведение учета, получает показания температуры и относительной влажности. Для каждого значения предусмотрена отдельная графа, куда в цифровом виде вносится информация. Необходимо проверять правильность введенных данных для того, чтобы журнал был заполнен точными сведениями.

После записи всех показаний человек, ответственный за ведение учета, должен поставить свою подпись, заверив тем самым правильное отображение всех значений.

В заполненном виде журнал выглядит так:





Число/Время

Температура воздуха в помещении (показание термометра, в C°) Влажность воздуха в помещении (показание гигрометра психрометрического)

Подпись ответственного лица

Показание сухого термометра Показание увлажненного термометра Относительная влажность
03.04.2015, 13:50 21 C° 21 C° 14 C° 46% Чесноков М.Ю.
04.04.2015, 17.00 22 C° 22 C° 16 C° 54% Чесноков М.Ю.
05.04.2015, 07.30 20 C° 20 C° 15 C° 59% Чесноков М.Ю.
06.04.2015, 09.45 22 C° 22 C° 16 C° 54% Чесноков М.Ю.

Данные, приведенные в таблице, приблизительны.

Что делают с показаниями?

Ведение учета температуры и относительной влажности в помещении позволяет при необходимости корректировать микроклимат. Полученные данные впоследствии анализируют, и на основе анализа выносят решение об использовании разнообразных приборов, влияющих на температуру и относительную влажность (обогреватели или увлажнители).

Журнал учета показаний психрометрического гигрометра позволяет вести учет температуры и относительной влажности в помещении. Он используется всеми медицинскими учреждениями, аптечными пунктами и предприятиями, работа которых связана с продуктами питания. Правильное заполнение всех граф позволяет впоследствии анализировать изменения микроклимата и при необходимости корректировать их.

echome.ru

Гигрометр психрометрический ВИТ-2 — КиберПедия

Корпус данной модели гигрометра выполняется из пластика, а вместо жидкости в капилляры заливается толуол. Диапазон измеряемой температуры колеблется в рамках 20- 40 °С, а диапазон измерения влажности от 20 до 90%. Отличается невысокой стоимостью, простым процессом эксплуатации, широким охватом значений влажности воздуха.

Таблица 2.5. Технические характеристики

Влажность окр. среды, диапазон, в % Влажность окр. среды, диапазон, в C° Температура, диапазон, в C°
20-90 15-40 15-40
Цена деления (термомерты), C° 0,2
Погрешность, C° 0,2
Размеры термометров, мм (длина, ширина, толщина) 305,120,48
Значение температуры, «сухой термометр», C° «фи», %
5-10 ±7
10-30 ±6
30-40 ±5

Как использовать?

Чтобы получать точные результаты, необходимо строго придерживаться нескольких правил использования психрометрического гигрометра:

§ после распаковки прибора обязательно нужно провести его подготовку к эксплуатации. Так можно проверить работоспособность устройства и убедиться в правильности получаемых результатов;

§ устройство должно находиться в комнате не менее 30 минут.
В этом случае можно получить точные данные;

§ при снятии показаний нужно не дышать на прибор. Дыхание может повлиять на показания термометров, что приведет к неверным вычислениям;

§ при определении температуры необходимо учитывать даже десятые доли градуса;

следите за тем, чтобы питатель постоянно был заполнен водой (дистиллированной). В противном случае устройство просто не будет работать, так как оба термометра окажутся «сухими»;

нельзя протирать таблицу, а также шкалу термометра разнообразными агрессивными средами (кислотами, растворителями).

Нужно знать, как пользоваться гигрометром ВИТ-2, иначе полученные данные (температура, влажность окружающей среды) будут неточными.

При выходе устройства из строя, а именно – при полном разрушении термометров – необходимо срочно удалить толуол (жидкость, их заполняющую) с окружающих прибор предметов. Она очень легко воспламеняется, что может привести к пожару. Толуол легко смывается обыкновенной горячей водой.

Подготовка к работе

После распаковки гигрометра ВИТ-2 необходимо проверить его комплектность. Она должна соответствовать комплектности, указанной в паспорте устройства.

Чтобы прибор работал исправно, необходимо заполнить питатель. Для этого нужно использовать дистиллированную воду. Нужно снять питатель с основания и погрузить его в жидкость запаянным концом вниз. После заполнения питателя необходимо произвести его установку на основание так, чтобы до конца термометра от его открытого края было не менее 20 мм. Фитиль не должен соприкасаться со стенками питателя.



После заполнения питателя необходимо установит сам психрометрический гигрометр ВИТ-2 на уровне глаз на стену. В месте его расположения не должны присутствовать различные вибрации, источники холода и тепла и другие элементы, которые могут повлиять на работу устройства. Перед использованием гигрометра нужно измерить прямо под ним скорость аспирации.

Сфера применения

Психрометрический гигрометр ВИТ-2 используется везде, где необходим контроль микроклимата помещения. Особенно распространено его применение в лечебных учреждениях: поликлиниках, больницах, лабораториях, санаториях, дневных стационарах. Данные, полученные во время работы с гигрометром, нужны для поддержания оптимального микроклимата.

Также устройство может применяться на производствах, которые подразумевают под собой четкое соблюдение определенной влажности и температуры воздуха.

Распространено применение гигрометра в различных лабораториях, в которых проводятся исследования или разработки новых препаратов. С помощью этого устройства происходит контроль температуры воздуха и его влажности.

Рисунок 2.3. ВИТ-2

Сельское хозяйство – еще одна возможная область применения психрометрического гигрометра. Его используют для контроля микроклимата в инкубаторах, теплицах и помещениях, использующихся для выращивания грибов.
