Гигрометр из шишки. Домашняя метеостанция :: Это интересно!
Не знаю как у вас, а у нас это лето просто все рекорды бьет по количеству дождей! Ливень каждый день, влажность такая, как в джунглях! Самое время продолжить наши занятия по лэпбуку “Домашняя метеостанция” и научиться измерять влажность воздуха! А для этого нам понадобиться специальный прибор – гигрометр. Иногда его называют барометром, но это неверно. Барометр меряет давление. Гигрометр – влажность. Все очень просто 🙂Дома у нас есть электронный гигрометр, по нему влажность можно узнать очень точно. Но не очень наглядно. Для занятий с детьми лучше сделать этот прибор своими руками. Тем более, что для этого нужна всего лишь… шишка!
Наверное, вы тоже замечали, как в ясный солнечный день зимой или весной потрескивают сосны? Это раскрываются чешуйки подсыхающих шишек. У нас в апреле во дворе был просто фейерверк – сосны стреляли так, как будто где-то у окон запускают салют!
Для чего она это делает? Да конечно же, чтобы с наступлением хорошей погоды выпустить на волю крохотное крылатое семечко сосны, которое она хранила всю зиму!
| Семечко шишки |
И вот это свойство шишек мы и будем использовать для гигрометра. Поделка, известная еще со школьных уроков природоведения 🙂

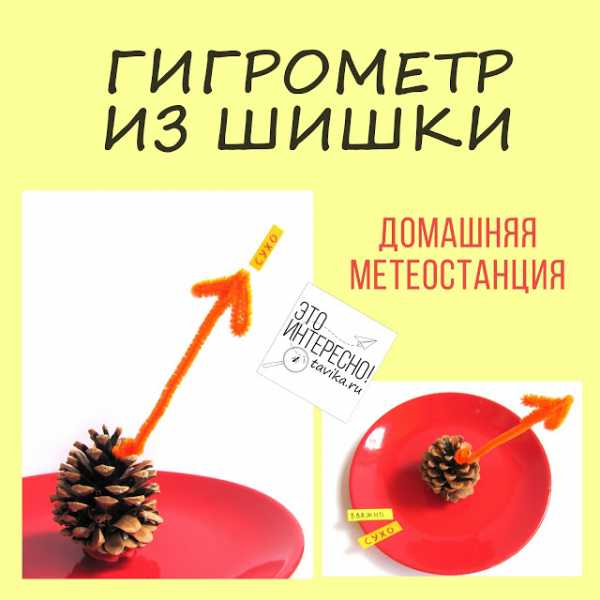

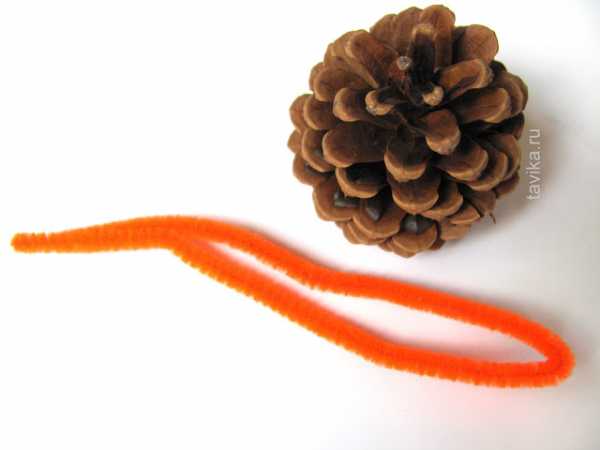

Берем шишку и кусочек проволоки

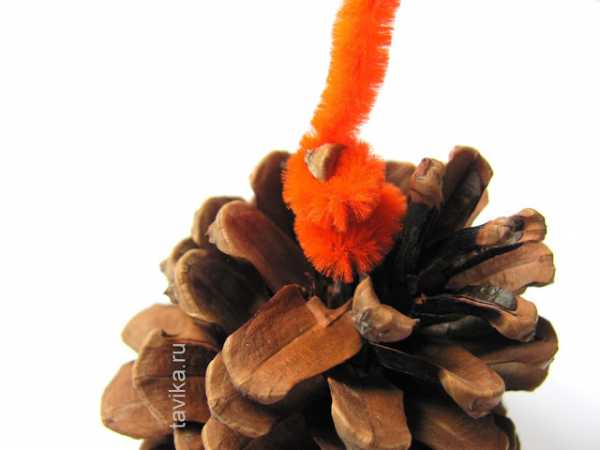

Прикрепляем один конец проволоки за чешуйку шишки

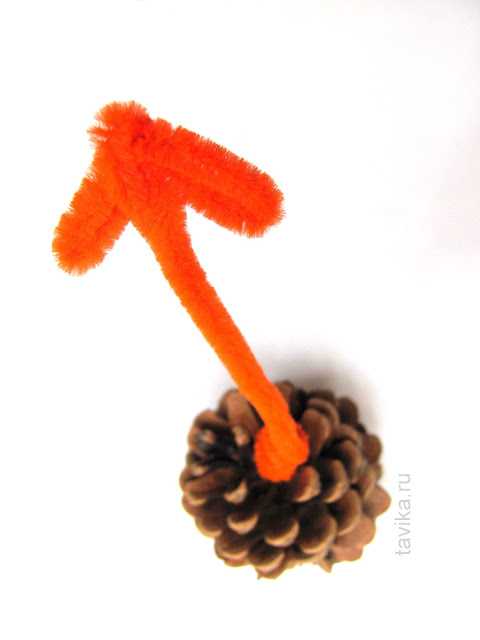

А второй сгибаем в виде стрелочки.

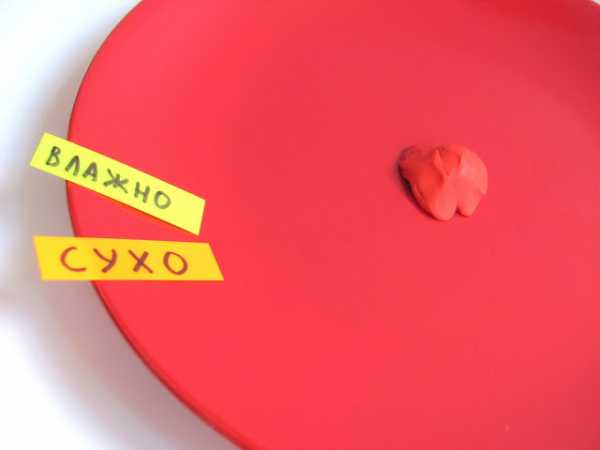

Подготавливаем два стикера, чтобы отмечать показания. Один “сухо”, второй “влажно”.
После этого фиксируем шишку вертикально при помощи кусочка пластилина на какой-нибудь ровной поверхности. Мы взяли тарелку, потому что собирались форсировать события и влажность устраивать сами. Дальше я расскажу как мы это делали.
 |

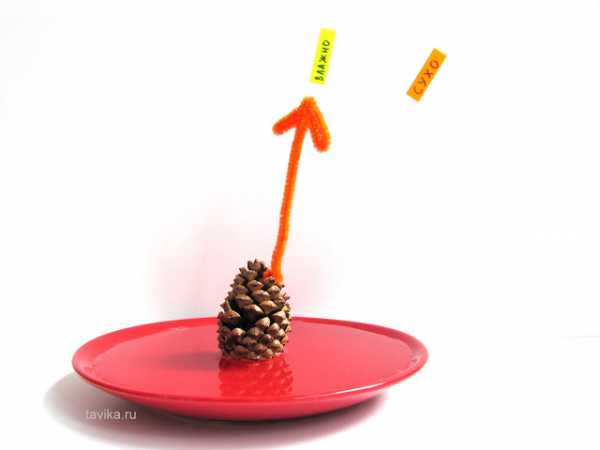

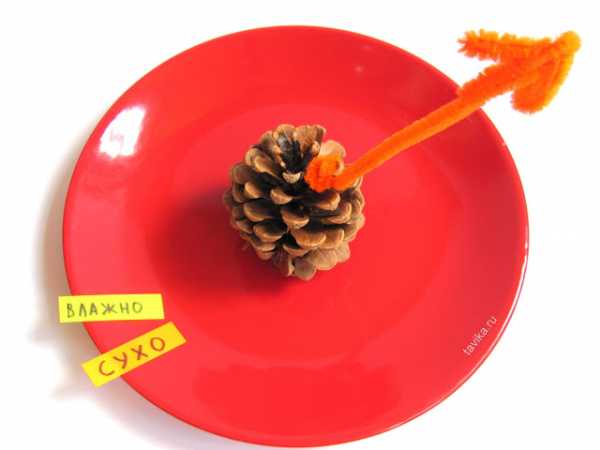

| Гигрометр готов для измерения показаний! |
Ставим тарелку у какой-нибудь стенки, на которую можно будет приклеивать стикеры. И отмечаем то положение, на которые при сухой погоде показывает шишка – наклеивая надпись “сухо”. У нас на тот момент было 57% влажности, если верить электронному гигрометру.
 |
| Наш самодельный гигрометр показывает “Сухо” |
 |

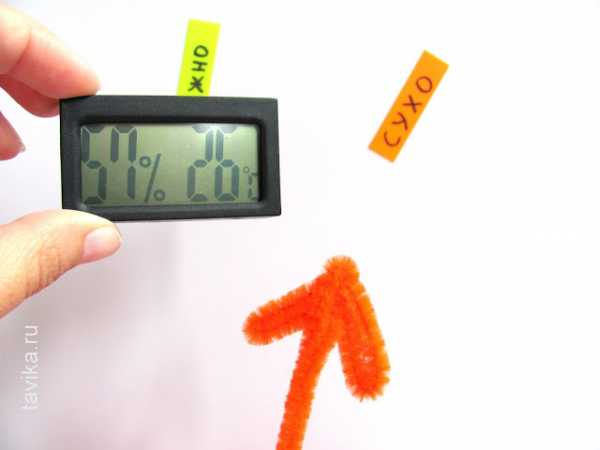

| Влажность воздуха 57% |
После этого надо было бы дождаться дождя и посмотреть, как изменится показания нашего шишечного прибора. Но ждать день, а то и больше у Кати сил не было 😉 Поэтому мы просто налили в тарелку воды и проверили шишку через 30 минут. Ее чешуйки ложились, и стрелка нашего самодельного гигрометра переместилась!
Это положение мы решили считать за 100% влажность.
 |
| Самодельный гигрометр показывает “Влажно”. Обратите внимание, как изменилась форма шишки. |
Ну а остальные показания будут где-то в пределах этих значений.
“Сухо” может сдвинуться еще ниже – так как нередко мы видели на электронном гигрометре цифры около сорока. Ниже пока не доводилось.
Так что задача Кати на ближайшие несколько недель как следует откалибровать наш гигрометр. Чтобы по его показаниям мы могли точно определять влажность.
www.tavika.ru
Самодельный гигрометр – Домашнему мастеру – Сборник – Познавательный Интернет-журнал “Умеха

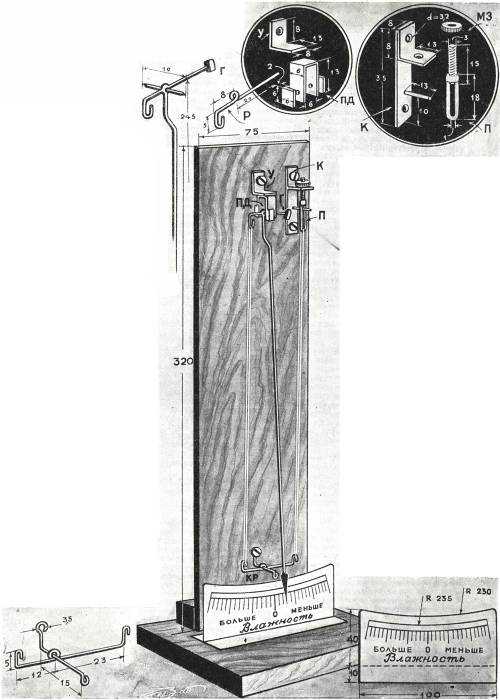

Наш гигрометр — прибор для определения влажности — очень прост в изготовлении.
Основанием служит дощечка размером 80х125 мм, толщиною 15мм. При помощи планки размером 20х20х75 к основанию крепится вертикальная стойка из фанеры размером 320х75 мм. В стойке просверлите четыре отверстия для крепления подшипника со стрелой, кронштейна и подвижного коромысла.
Из латунной или железной полоски толщиной 0,5—0,8 мм, шириной 8 мм изготовьте кронштейн К под натяжной винт, просверлите отверстия и на расстоянии 25 мм от верхней кромки припаяйте штырек из проволоки или гвоздя длиной 13 мм, диаметром 0,8—1 мм. Предварительно в кронштейне надо просверлить отверстие под штырек соответствующего диаметра.
Подберите 3-миллиметровый винт с круглой гайкой длиной 15 мм, без головки. Конец винта запилите с двух сторон, к пропилу припаяйте петлю П из миллиметровой проволоки. Просуньте винт в отверстие кронштейна так, чтобы штырек входил внутрь петли, и наверните гайку. Прикрепите кронштейн к стойке двумя болтиками. При повороте гайки винт с петлей будет подниматься и опускаться.
Стрелка изготовляется из медной эмалированной проволоки диаметром 0,6—0,8 мм. Чтобы провод выпрямить, его нужно слегка потянуть. Длина заготовки для стрелки 255 мм. Ось сделайте из тонкого гвоздя или проволоки от скрепки. Длина оси 10 мм. Концы обязательно заточите. Согните из проволоки рычаг Р. Очистив один конец проволоки для стрелки от эмали, согните петельку и наденьте вместе с рычагом на середину оси. Место соединения аккуратно пропаяйте. Из жести от консервной банки или такой же толщины латуни сделайте подшипник ПД. Из полоски, из которой изготовлялся кронштейн, согните угольник У, припаяйте к нему подшипник и укрепите на стойке болтиком.
Нижнее коромысло КР с осью делается из проволоки. Большая петля оси,загибается под крепежный болт, а малую петлю согните после того, как наденете коромысло на ось. Затем ось с коромыслом крепится на стойке.
Конец проволоки-стрелки надо расплющить и подрезать, чтобы получилось острие. На конце рычага стрелки укрепите небольшой свинцовый грузик Г и вложите ось в отверстия подшипника. Проверьте, свободно ли качается стрелка. Так как при таком положении конец стрелки будет цеплять за нижнее коромысло, нужно стрелку изогнуть, отступя на 10—15 мм от оси. Теперь отрегулируйте величину груза. При нормальном грузе острие стрелки отклонится влево от вертикального положения на 50—55 мм.
Довернув гайку до середины установочного винта, натяните две нити из искусственного шелка между петлей и правым крючком коромысла, так чтобы коромысло оказалось в горизонтальном положении. Другие две нити натяните между левым крючком коромысла и крючком рычага. Стрелка в этом случае должна оказаться в вертикальном положении. Установку на «ноль» производите натяжным винтом.
Из куска плотной бумаги (ватмана) вырежьте шкалу и расчертите ее. По размеру шкалы вырежьте второй кусок и склейте их. К отогнутым краям снизу подклейте полоску из такой же бумаги и установите готовую шкалу на основание прибора на клею или приколите канцелярскими кнопками. Натяжным винтом установите стрелку на «ноль». При повышении влажности она отклонится влево, при понижении — вправо.
Рисунки Ф. Завалова
umeha.3dn.ru
принцип работы, как выбрать, как сделать самому дома
В современных условиях развития птицеводства весьма актуальным вопросом является обустройство инкубатора. Для создания в нем комфортных условий используются различные измерительные приборы. Так, изменение температуры и влажности можно контролировать с помощью психрометра или гигрометра. Рассмотрим подробно принцип их действия.
Принцип работы

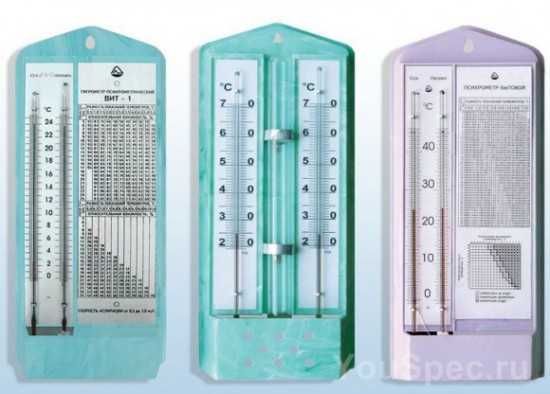

Являясь инструментом для измерения влажности и температуры в помещении, психрометр представляет собой прибор, на котором размещено 2 ртутных столбца, расположенных независимо друг от друга. Их называют сухим и влажным термометрами.
Знаете ли вы? Первый ртутный термометр был изобретен итальянским врачом Санторио, родившимся 19 марта 1561 г. Работая в странах Европы, он изучал процесс дыхания, а некоторые из своих экспериментов проводил на себе. Изобретателем же первого практического гигрометра является Франческо Фолли.

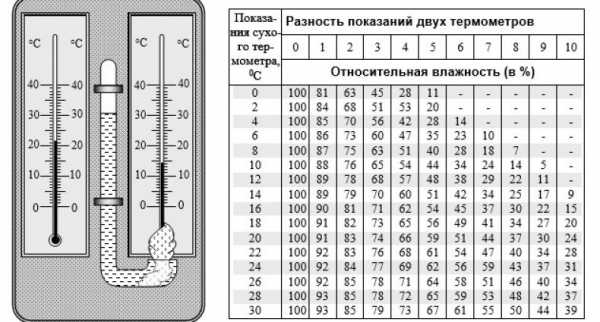

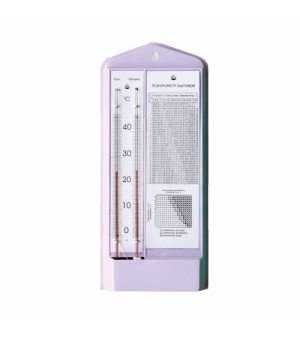

Принцип его действия основан на способности воды испаряться, провоцируя возникновение температурной разницы по данным психрометра. Скорость протекания этого процесса зависит от уровня влажности. Чем она выше, тем меньше будет разница между показаниями термометров. Это обусловлено тем, что в процессе испарения воды охлаждается ёмкость, в которой она находится.
Виды гигрометров

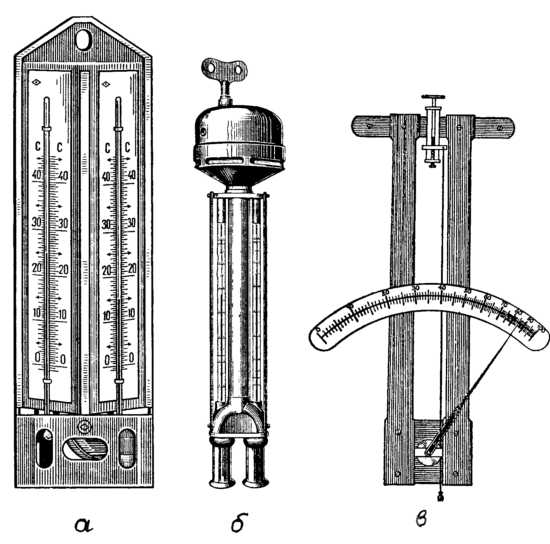

В зависимости от конструктивных особенностей, существует несколько видов этого измерительного прибора. Среди них весовой и керамический гигрометры, волосной влагомер, пленочный датчик. Рассмотрим подробнее описание каждого из них.
Успешная инкубация яиц была бы невозможной, если бы не было стабильного температурного режима. Этот процесс обеспечивает специальный прибор — терморегулятор, который можно сделать самому.Весовой гигрометр

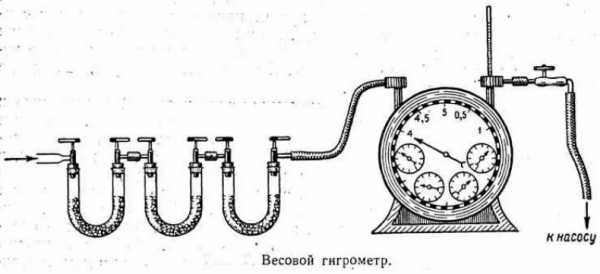

Этот измерительный прибор являет собой систему, состоящую из U-образных трубок, которые наполнены гигроскопическим веществом. Его свойство заключается в способности поглощать влагу, выделяющуюся из воздуха. Посредством данной системы с помощью насоса протягивают некоторое количество воздуха, после чего определяют его абсолютную влажность. Для этого понадобится вычислить такие показатели, как масса системы и объём пропущенного воздуха.
Волосной влагомер

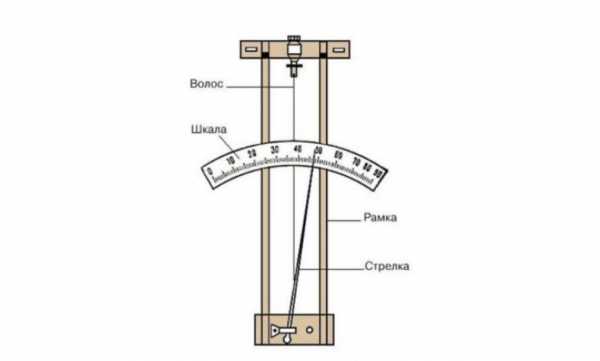

Данный прибор представляет собой металлическую раму, на которой расположен обезжиренный человеческий волос, натянутый вдоль. Он соединен со стрелкой, а его свободный конец оснащён легким грузом. Таким образом, в зависимости от степени влажности, волос способен изменять свою длину, сигнализируя об этом двигающейся стрелкой.
Следует отметить, что предназначенный для домашнего использования волосной влагомер имеет небольшую погрешность. Кроме того, его хрупкая конструкция может быстро сломаться при механическом воздействии. Во избежание этого рекомендуется повесить измерительный прибор на стену, а также убедиться, что в выбранном месте нет вибраций, а источники холода или тепла находятся на расстоянии не менее 1 м. В случае загрязнения волоса, его можно очистить с помощью кисточки, предварительно смоченной в очищенной воде.
Важно! Наилучшим температурным режимом для работы волосного влагомера является промежуток от -30…+45 градусов. В таком случае точность прибора будет составлять 1% относительной влажности.

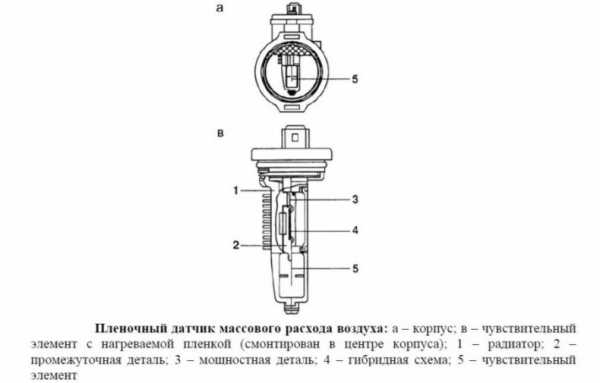

Пленочный датчик
Этот прибор представляет собой вертикальную конструкцию. Он состоит из органической плёнки, представляющей собой чувствительный элемент. Он способен растягиваться или сжиматься в зависимости от повышения или понижения влажности соответственно.
Керамический
Данное устройство имеет вид часов, только цифры, изображённые на нем, — это деления ртутного столбца, обозначающие процент влажности воздуха. Основным элементом для его изготовления является керамическая масса, в которой содержатся металлические примеси каолина, кремния, глины. Эта смесь имеет электрическое сопротивление, на уровень которого влияет влажность воздуха.
Как правильно выбрать гигрометр
Прежде чем выбирать гигрометр, необходимо учесть, что существует несколько видов: настенный, настольный, механический и цифровой. Эти приборы отличаются не только по своим техническим характеристикам, но и по комплектации, точности показателей. Кроме того, они могут иметь дополнительные функции, такие как календарь, часы, будильник, индикатор уровня комфорта и т.д.
Важно! В случае настольного размещения гигрометра следует учитывать не только его размеры, но и угол поворота прибора к источнику света. Это позволит получить более точные данные.
При изучении технических параметров датчика следует обратить внимание на показатели относительного и абсолютного давления. Более того, выбор прибора должен зависеть от размеров инкубатора. Так, если он предназначен для более, чем 100 яиц, необходимо устанавливать более мощный гигрометр.
Примеры наиболее популярных моделей:
- MAX-MIN — имеет пластиковый корпус, оснащен градусником, часами и будильником, а также позволяет монтировать дополнительные датчики. В случае изменения уровня влажности подает звуковой сигнал.

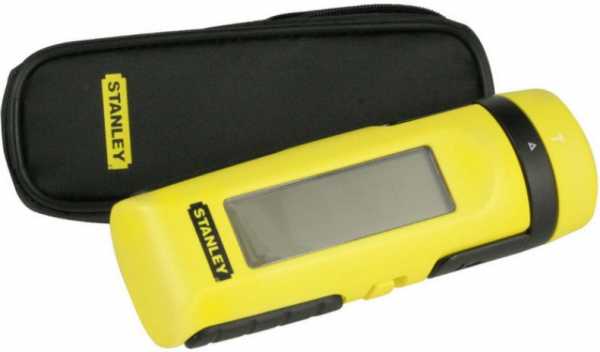

- Stanley 0-77-030 — имеет ЖК-дисплей и прочный корпус, защищенный от механических повреждений, но его стоимость крайне высока.
- DC-206 —предназначен для инкубатора небольшого размера и может быстро выйти из строя при механическом повреждении.

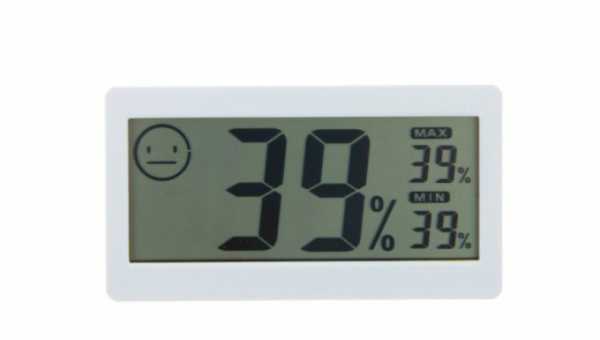

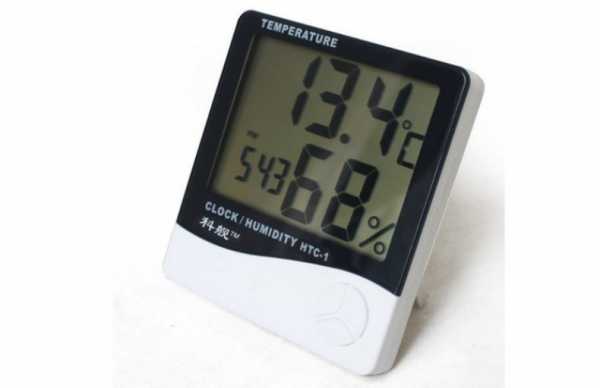

- НТС 1 — компактный электронный прибор, имеющий ЖК-дисплей и оснащенный календарем, часами и будильником.
Как сделать гигрометр самостоятельно
Альтернативой купленному в магазине прибору может стать самодельный гигрометр. Для его изготовления вам понадобится обзавестись некоторыми материалами и инструментами, а также изучить пошаговую инструкцию.
Материалы и инструменты

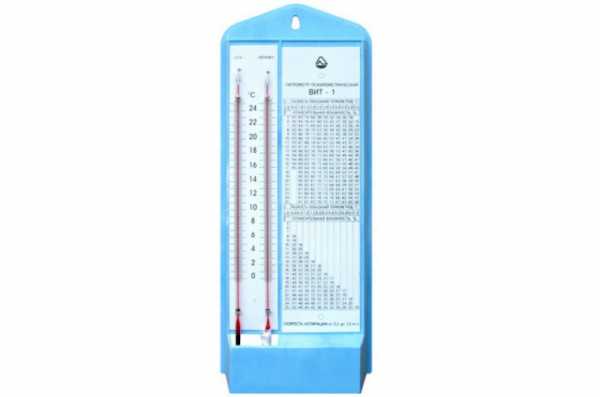

Для того чтобы самостоятельно сконструировать психрометр, необходимо приобрести два термометра. Кроме того, вам понадобятся кусок ткани и небольшая чашка с дистиллированной водой.
Такую жидкость можно получить путем очищения от примесей или попросту приобрести в магазине. Не стоит забывать и о панели для крепления. Она может быть изготовлена из пластика, дерева или других материалов.
Знаете ли вы? Самым большим действующим на территории Евразии термометром считается установленный в 1976 году в украинском городе Харькове прибор, имеющий высоту 16 м.
Пошаговая инструкция изготовления
Для изготовления приспособления вручную вам понадобится выполнить следующие действия:
- Закрепить на панели 2 термометра, расположив их параллельно друг другу.
- Под одним из них следует поставить емкость с водой.
- Ртутный резервуар этого градусника необходимо обернуть в хлопчатобумажную ткань и прикрепить, обвязав нитью.
- Опустить край ткани в воду на 5-7 см.
Таким образом, термометр, над которым проводилась эта манипуляция, будет называться «мокрым», а второй — «сухим», а разница между их показателями покажет уровень влажности.
Важно! Иногда для повышения влажности в инкубаторе можно просто обрызгать яйца водой, однако такая процедура уместна только для водоплавающих птиц. Для остальных представителей пернатых подойдет уровень влажности 50-60%.
Видео: измерение влажности воздуха
Опытные птицеводы выбирают для себя наиболее эффективный способ измерения влажности, руководствуясь размерами инкубатора. Кроме того, в современных условиях развития рыночной экономики, выбор всё же зависит и от финансовых возможностей.
Была ли эта статья полезна?
Спасибо за Ваше мнение!Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!
Вы можете посоветовать статью своим друзьям!
Вы можете посоветовать статью своим друзьям!
Да
Нет
agronomu.com
Принцип действия волосного гигрометра | Энциклопедия строительства YouSpec
Сегодня большое внимание уделяется уровню влажности воздуха в жилых помещениях. Многие ошибочно полагают, что этот показатель на самом деле не так уж и важен, как об этом рассказывают изготовители увлажнителей воздуха.
Но если детально разобраться, уровень влажности окружающей среды на самом деле оказывает огромное влияние на наше самочувствие.
В норме уровень влажности в доме колеблется от 30 до 60%, однако в зимнее время воздух иссушается, а в летнее время, как правило, этот показатель выше нормы.
Сухой воздух – основная причина того, что наши слизистые и кожа страдают из-за недостатка влаги и снижения иммунитета, возникает быстрая утомляемость и сонливость.
Да и в целом самочувствие людей при сниженной влажности далеко от идеального. Однако даже не это самое страшное! Чрезмерно сухой воздух может стать причиной развития хронического ринита, аллергии и даже астмы.
Особенно чувствительны к перепадам влажности воздуха дети и люди, страдающие различными хроническими заболеваниями.
Не стоит говорить даже о том, что и само помещения страдает от переизбытка или недостатка влаги в воздухе. Так, например, при чрезмерном содержании влаги на стенах дома поселяются плесневые грибы и возникает неприятный запах сырости.
При чрезмерной сухости воздуха очень быстро теряют свой внешний вид все предметы мебели, изготовленные из дерева и паркет. На них могут возникать трещины, свидетельствующие об их пересыхании.
Прибор для измерения уровня влажности воздуха
А поэтому в каждом доме должен быть комнатный гигрометр – прибор, который измеряет этот важный показатель. Одним из самых простых и доступных видов приборов, позволяющих контролировать уровень влажности, по праву считается волосяной гигрометр. Он прост в обращении, но при этом позволяет получить максимально точные данные.
Конструктивные особенности устройства

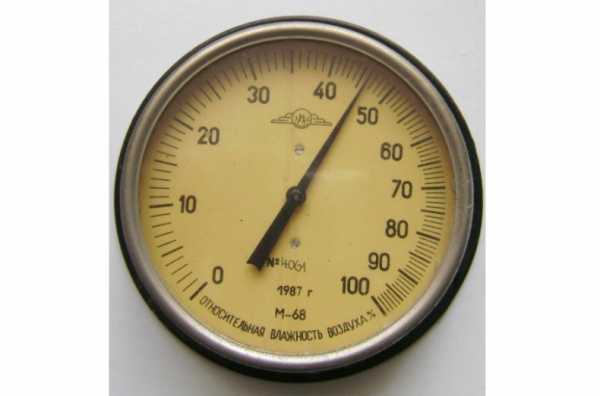

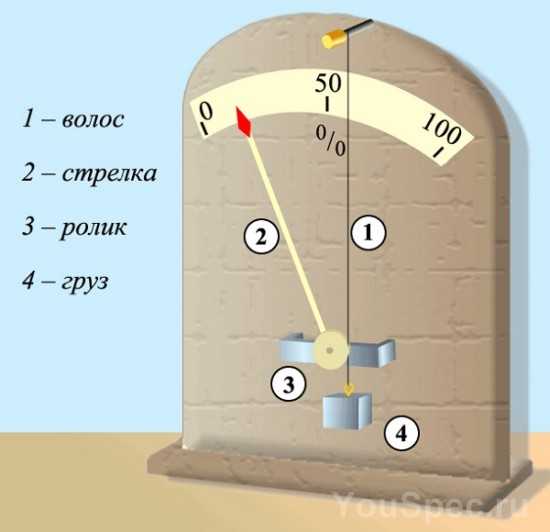

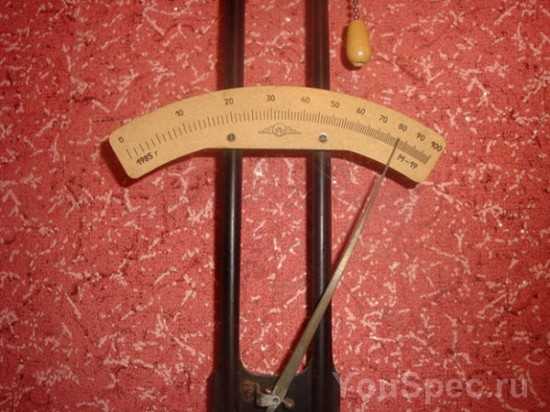

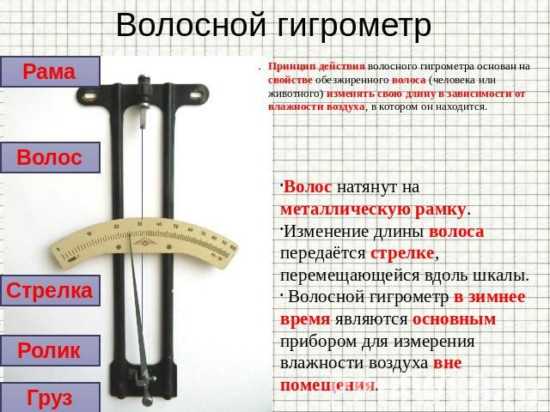

Волосяной гигрометр обладает достаточно простой конструкцией. Он состоит из металлической рамки с натянутым на нее обезжиренным синтетическим либо натуральным волосом.
К свободному нижнему концу волоса прикреплен небольшой груз, помимо этого, он перекинут через шкив и соединен со стрелкой, свободно перемещающейся по шкале, на которой указана в процентном соотношении относительная влажность воздуха.
При изменении влажности воздуха стрелка перемещается по шкале и показывает нам его уровень на данный момент.
к оглавлению ^Принцип действия
Принцип действия прибора основан на способности волоса изменять свою длину во влажной среде. При понижении этого параметра волос становится короче, а при повышении наоборот – длиннее.
При изменении длины волоса шкив поворачивается и перемещает вдоль шкалы стрелку, показывающую уровень относительной влажность окружающей среды. Каждое деление шкалы гигроскопа соответствует 1% относительной влажности.
к оглавлению ^Особенности использования
Волосяной гигрометр может как вешаться на стену, так и устанавливаться, например, на книжную полку. При выборе места для установки прибора необходимо обратить внимание на то, что он не должен располагаться в непосредственной близости с источниками холода либо тепла.
Не менее важно, чтобы в месте установки прибора не было вибрации, то есть, не стоит устанавливать устройство сверху на любые работающие электрические приборы.
Также в связи с тем, что принцип действия устройства основывается на изменении длины волоса, его не рекомендуется переносить с места на место, подвергать резким ударам и сотрясениям, так как это может стать причиной выхода из строя прибора.
Однако для того чтобы заиметь дома гигрометр, его совсем необязательно покупать, так как это устройство можно просто изготовить самостоятельно.
к оглавлению ^Гигрометр своими руками
На самом деле изготовить этот прибор намного проще, чем это может показаться на первый взгляд.
Необходимо взять человеческий либо конский обезжиренный волос не менее 40 см в длину. На одном из концов волоса необходимо установить небольшой груз.
Идеально подойдет для этих целей промытый стержень от шариковой ручки либо острый конец гвоздя. Очень важно, чтобы вес груза был достаточным для полного распрямления волоса. Для прикрепления груза к концу волоса рекомендуется применять нитроклей.
После этого необходимо взять небольших размеров гвоздь и одеть на него любую пластмассовую трубку, длиной не более 5 мм. Необходимо чтобы трубка максимально свободно вращалась на стержне и при этом не соскальзывала с него.
Монтаж гигрометра должен выполняться на вертикальной основе либо куске фанеры, имеющем горизонтальную подставку, служащую конструкции основанием.
Теперь необходимо в центре доски, оснащенной горизонтальной подставкой, вбить гвоздь с надетой на него пластиковой трубкой таким образом, чтобы перекинутый через него край волоса мог быть своим свободным концом закреплен на горизонтальном основании.
Очень важно, чтобы часть волоса, перекинутая через гвоздь, равнялась как минимум третей части общей длины. Волос необходимо перекинуть через гвоздь, после чего его свободный конец зафиксировать клеем.
При изменении уровня влажности будет соответственно изменяться и длина волоса, в процессе чего острие отвеса будет подыматься и опускаться. После этого осталось только изготовить из бумаги шкалу, которую затем наклеить сзади отвеса.
Как видите, изготовить гигрометр своими руками – это несложная задача. Главное – правильно подобрать для ее реализации исходные материалы.
Это полезно почитать:
youspec.ru
гигрометр своими руками Видео
5 г. назад
Волосяной гигрометр своими руками! Из видео вы узнаете, как сделать волосяной гигрометр. Рабочим телом…
4 г. назад
Представлен самодельный,волосной гигрометр, изготовленный по образцу вековой давности.
3 г. назад
Всем привет дорогие друзья!!! Сегодня покажу замечательную идею о том как можно определить влажность воздух…
6 г. назад
Подписаться Вконтакте: http://vk.com/simplescience Опыт демонстрирует, как с помощью двух термометров можно измерить…
2 г. назад
Изготовление волосяного гигрометра своими руками. Прибор для измерения влажности окружающего воздуха.
1 г. назад
Сегодня я расскажу вам о датчик влажности и температуры DTH 11. И простую схему термометра-гигрометра на базе…
3 г. назад
Профессиональные настенные гигрометры https://conrad.ru/catalog/gigrometr-nastennyy/ от компании Conrad. ——————————————–…
4 г. назад
Гигрометр DC-803 с запоминанием минимальных и максимальных показаний, с часами и будильником. Гигрометр заниж…
2 г. назад
Разверни описание ✓ ▽ Полезная вещь для рыбалки и дачи. Ставьте на окно. Показания Верны!!! Получи кэшбэк…
3 г. назад
Низкотемпературный беспоршневой двигатель с анероидом, работающий от тепла руки. Поршень-вытеснитель…
4 г. назад
Настраиваем гигрометр DC-803 Обзор этого гигрометра: https://www.youtube.com/watch?v=SbE9YRTeprw Про датчики: …
3 г. назад
Подробное описание и метод работы с психометрическим КАК ПОЛНОСТЬЮ ЗАПРАВИТЬ ГИГРОМЕТР ТИПА ВИТ – https://www.y…
3 г. назад
Кратко и доступно рассказывается об устройстве и принципе работы психрометра (гигрометра психрометрическ…
2 г. назад
В этом видео я расскажу как самому сделать функциональный термометр с датчиком влажности не требующий…
3 г. назад
Видео – София Мухамедьянова Читайте репортаж “Уральский штаб небесной канцелярии”: http://www.uralinform.ru/reports/society/2479…
2 г. назад
В этом видеообзоре хочу показать гигрометр и термометр ТН108 из Китая. Ну в домашних условиях я считаю очень…
2 г. назад
Рекомендация по выбору измерительных приборов для инкубаторов и брудеров для тех кто разводит перепелов…
3 г. назад
Увлажнитель воздуха своими руками! Термометр гигрометр – http://ali.pub/wlm3a Увлажнитель воздуха – http://ali.pub/pag7v Блок…
2 г. назад
Распаковка и обзор гигрометра и термометра с АлиЭкспресс. Ссылка на товар: http://ali.pub/zsc1y ========== Получай кэшбэк…
1 г. назад
Обзор волосяного гигрометра М19. Прибор для измерения относительной (0 – 100%) влажности воздуха с помощью…
4 г. назад
Купить жк цифровой мини термометр-гигкрометр ( измеритель влажности) можно в китайском интернет магазине:…
videohot.ru
гигрометр своими руками видео Видео
…
5 лет назад
Волосяной гигрометр своими руками! Из видео вы узнаете, как сделать волосяной гигрометр. Рабочим телом…
…
4 лет назад
Представлен самодельный,волосной гигрометр, изготовленный по образцу вековой давности.
…
3 лет назад
Всем привет дорогие друзья!!! Сегодня покажу замечательную идею о том как можно определить влажность воздух…
…
6 лет назад
Подписаться Вконтакте: http://vk.com/simplescience Опыт демонстрирует, как с помощью двух термометров можно измерить…
…
2 лет назад
Изготовление волосяного гигрометра своими руками. Прибор для измерения влажности окружающего воздуха.
…
1 лет назад
Сегодня я расскажу вам о датчик влажности и температуры DTH 11. И простую схему термометра-гигрометра на базе…
…
3 лет назад
Низкотемпературный беспоршневой двигатель с анероидом, работающий от тепла руки. Поршень-вытеснитель…
…
4 лет назад
Гигрометр DC-803 с запоминанием минимальных и максимальных показаний, с часами и будильником. Гигрометр заниж…
…
2 лет назад
Разверни описание ✓ ▽ Полезная вещь для рыбалки и дачи. Ставьте на окно. Показания Верны!!! Получи кэшбэк…
…
3 лет назад
Профессиональные настенные гигрометры https://conrad.ru/catalog/gigrometr-nastennyy/ от компании Conrad. ——————————————–…
…
3 лет назад
Подробное описание и метод работы с психометрическим КАК ПОЛНОСТЬЮ ЗАПРАВИТЬ ГИГРОМЕТР ТИПА ВИТ – https://www.y…
…
2 лет назад
В этом видео я расскажу как самому сделать функциональный термометр с датчиком влажности не требующий…
…
4 лет назад
Настраиваем гигрометр DC-803 Обзор этого гигрометра: https://www.youtube.com/watch?v=SbE9YRTeprw Про датчики: …
…
3 лет назад
Видео – София Мухамедьянова Читайте репортаж “Уральский штаб небесной канцелярии”: http://www.uralinform.ru/reports/society/2479…
…
2 лет назад
В этом видеообзоре хочу показать гигрометр и термометр ТН108 из Китая. Ну в домашних условиях я считаю очень…
…
2 лет назад
Рекомендация по выбору измерительных приборов для инкубаторов и брудеров для тех кто разводит перепелов…
…
4 лет назад
Купить жк цифровой мини термометр-гигкрометр ( измеритель влажности) можно в китайском интернет магазине:…
…
3 лет назад
Увлажнитель воздуха своими руками! Термометр гигрометр – http://ali.pub/wlm3a Увлажнитель воздуха – http://ali.pub/pag7v Блок…
…
2 лет назад
Распаковка и обзор гигрометра и термометра с АлиЭкспресс. Ссылка на товар: http://ali.pub/zsc1y ========== Получай кэшбэк…
…
1 лет назад
Обзор волосяного гигрометра М19. Прибор для измерения относительной (0 – 100%) влажности воздуха с помощью…
videobomba.net
Электронный гигрометр для инкубатора | Все своими руками
Опубликовал admin | Дата 1 ноября, 2014После того, как я закончил процесс освоения датчиков влажности DHT-11, жду посылки с датчиком DHT-22, более точного. Но чтобы не терять время зря, решил сделать реальную конструкцию для измерения влажности в инкубаторе.

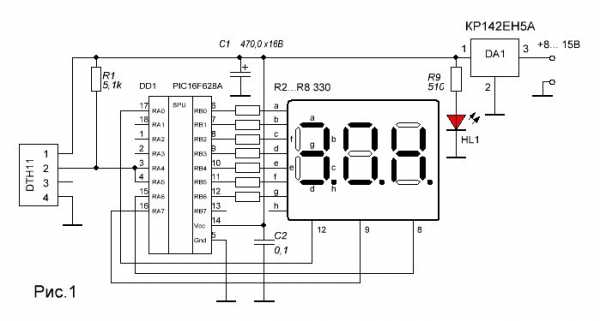

Схема устройства показана на рисунке 1. Основой всей схемы являются микроконтроллер PIC16F628 и датчик для измерения температуры и влажности DHT-11. Данные по температуре от этого датчика я решил не использовать, так как они имеют очень большой разброс от реальных ее значений.
Числовое значение влажности в процентном отношении выводятся на трехразрядный, светодиодный семисегментный индикатор с общим катодом. Левый и средний разряды используются для вывода показаний влажности, а на правый разряд выводится латинская буква «Н». Humidity – влажность. Общение датчика с контроллером происходит по однопроводной шине. Резистор R1 является подтягивающим, т.е. служит для поддержания шины в единичном состоянии, когда контроллер и датчик находятся в ждущих режимах. Для упрощения программы, для передачи команд в датчик и принятия данных от него, используются два вывода порта А. Вывод RA5 контроллера, всегда сконфигурирован на прием, а RA4, имеющий выход с открытым стоком сконфигурирован на выдачу команд. Таким образом, в программе отпадает необходимость постоянно переключать банки и менять конфигурацию выводов микроконтроллера во время общения его сдатчиком.
Питается схема от микросхемного стабилизатора КР142ЕН5А. Ток потребления всей схемы во многом зависит от величины гасящих резисторов R2… R8. На схеме указан номинал в 330 Ом, но я всегда использую их с номиналом 510 Ом, на мой взгляд, яркости, для считывания информации, вполне достаточно. Для индикации включения устройства в схему введен светодиод HL1 и гасящий резистор R9. В последнее время, индикаторные светодиоды я стал заменять цветными, сверхъяркими. По сравнению с обычными светодиодами, при одинаковой яркости, они потребляют намного меньший ток. Надо заметить, что процесс считывания информации с датчика имеет разные временные границы, а учитывая, что индикаторы работают в динамическом режиме, оказалось совместить по времени эти два процесса задачей не простой. Поэтому на индикаторе наблюдаются чуть заметные подмаргивания.
Все элементы схемы устанавливаются на печатной плате. Кстати я собирал и испытывал устройство на другой плате. Так что проверьте разводку, а то мало ли что. Скачать программу и рисунок платы можно здесь.
—
Скачать “Электронный гигрометр для инкубатора” Elektronnyi-gigrometr-dly-inkubatota.rar – Загружено 732 раза – 19 KB
Скачать еще одну версию рисунка печатной платы для этого устройства можно здесь.
Обсудить эту статью на – форуме “Радиоэлектроника, вопросы и ответы”.
