Акустический гипсокартон Кнауф – виды, свойства, правила монтажа

Акустический гипсокартон – это продукция компании Кнауф, которая применяется для отделки помещений с целью понижения уровня фонового шума. Отсутствие эха актуально для студий звукозаписи, переговорных кабинетов, где чистота восприятия нюансов интонации речи играет важную роль. Звукоизоляционный гипсокартон – материал нового поколения, технология монтажа которого упрощена до максимума.

Содержание статьи

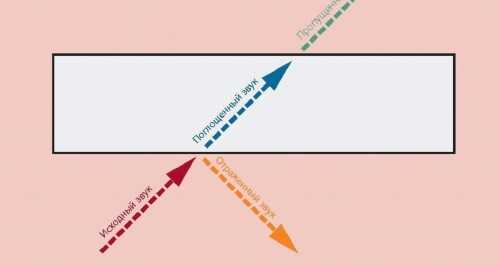

Как звукоизоляционный гипсокартон снижает шум

Поглощение звуковых волн происходит благодаря перфорации панелей. Сквозные отверстия играют роль резонаторов, звуковая волна не отражается от них, а попадает в капкан и постепенно затухает.

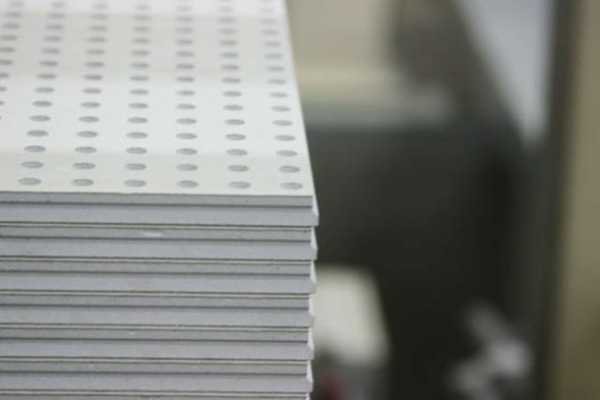

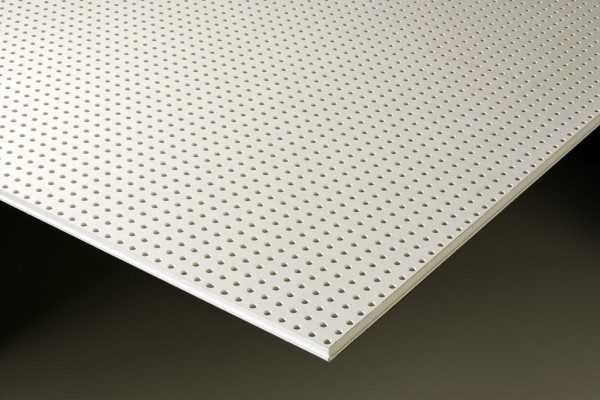

Лист акустического гипсокартона

Кроме того, тыльная сторона панелей Кнауф оклеена звукопоглощающим нетканым полотном.

Перфорация – не только хороший поглотитель звука, она придает поверхности оригинальный и стильный вид. Кнауф предлагает несколько вариантов формы отверстий и типа перфорации, подходящих для дизайна. От типа перфорации зависит и степень звукопоглощения.

Виды перфорации

Различают рисунок и тип перфорации. У панелей Кнауф 2 рисунка перфорации:

  1. Сплошной (С). Отверстия распределены по плоскости листа равномерно.

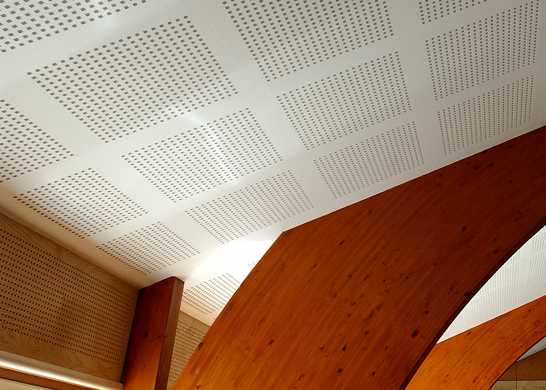

  2. Блочный (Б). Отверстия расположены блоками.

Тип перфорации определяется размером, формой и расстоянием между отверстиями:

  1. Круглая (1) 8/18. Диаметр отверстия 8мм, центры отверстий равноудалены друг от друга на 18 мм.
  2. Квадратная (2) 12/25. Сторона квадрата 12 мм, расстояние между центрами 25 мм.
  3. Рассеянная круглая (С3) 8/15/20. На панели 3 типа отверстий диаметром 8, 15 и 20 мм. Расположены хаотично.

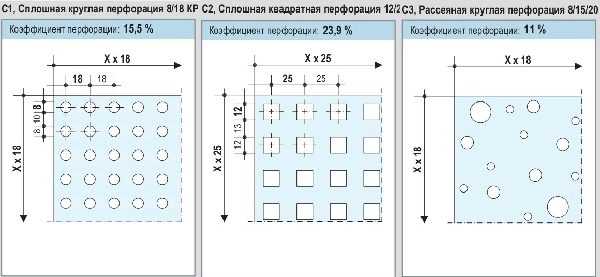

Типы перфорации

Разные сочетания рисунка и типа перфорации Кнауф образуют 5типов дизайна панелей.

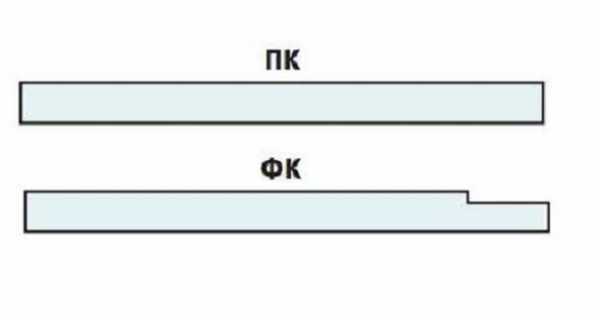

Виды кромок

Гипсокартонные акустические панели выпускаются с двумя типами грунтованных кромок:

  1. Фигурные (фальцевые) в виде ступеньки. Обозначаются ФК.
  2. Прямые (ПК).

Лист может иметь однотипную кромку по периметру, а может иметь 2 фальцевые и 2 прямые кромки. На листе они расположены попарно с противоположных сторон.

Виды кромок

Соответственно, панели по типу кромок бывают 3-х видов:

  • Все кромки прямые (4ПК).
  • 2 прямые, 2 фальцевые (2ПК/2ФК).
  • Все фальцевые (4ФК).

Продольные кромки на одном листе 4ПК окрашены в синий и красный цвета. Сделано это для того, чтобы при монтаже мастер легко контролировал стыковку синей кромки одного листа с красной кромкой другого. В этом случае фаски с лицевой стороны образуют на стыке ровную канавку.

Для монтажа одной плоскости берутся листы не только с одинаковым дизайном, но и с одинаковым типом кромок.

Другие технические характеристики

Согласно данным исследований компании наибольшее звукопоглощение происходит в диапазоне средних частот в интервале 500-2000 Гц. В этом промежутке коэффициент αw поглощения достигает значения 0,85. Средний коэффициент αw у всех типов панелей равен 0,55, и только у панелей с рассеянной перфорацией он ниже – 0,45.

Все значения коэффициента αw находятся в промежутке между 0 и 1. При значении αw = 1 происходит полное поглощение энергии звуковой волны, а при α

w = 0 звуковая волна на 100% отражается.

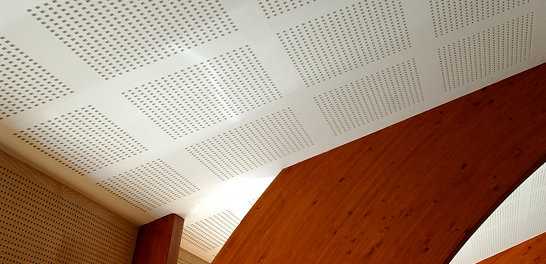

Потолок с квадратными ячейками

Габариты листов акустического гипсокартона отличаются от размеров обычного. Толщина всех панелей составляет 12,5 мм. Остальные размеры у всех типов панелей разные:

  • Ширина панелей С1 составляет 1188 мм, С3 – 1197, Б1 – 1224. Ширина панелей Б2 и С2 одинаковая и равна 1200 мм.
  • Длина листов С2 и С3 – 2000 мм, С1 – 1998 мм, Б1 – 2448 мм, Б2 – 2400.

Из-за перфорации масса листов небольшая от 8,8 до 9.6 кг.

Что понадобится для монтажа акустического подвесного потолка

Чтобы смонтировать подвесной звукопоглощающий потолок, понадобятся такие же инструменты, как и для работы с обычным гипсокартоном:

  • Рулетка, уровень.
  • Ножницы по металлу, болгарка.
  • Нож для ГК, узкий шпатель.
  • Перфоратор, шуруповерт или дрель-шуруповерт.
  • Пустая пластиковая туба из-под акриловых жидких гвоздей и плунжерный пистолет.
  • Ручная терка с комплектом мелкой сетки для шлифовки.

Как видно, широкие шпателя в этом случае не понадобятся, так как при монтаже перфорированного ГК шпаклевочные работы ограничиваются только заделкой швов и шляпок саморезов. Из-за отсутствия трудоемкого и грязного этапа финишного шпаклевания, весь процесс монтажа протекает намного быстрее.

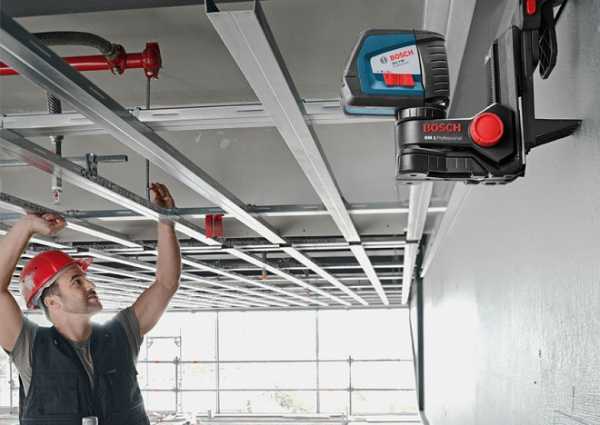

Несущий каркас монтируется из стандартных металлических профилей, которые используются для работы с обычным гипсокартоном.

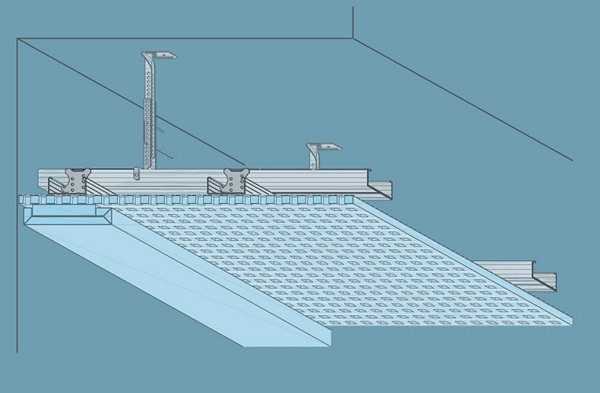

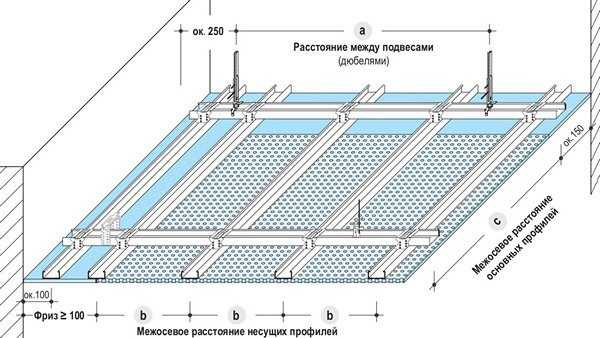

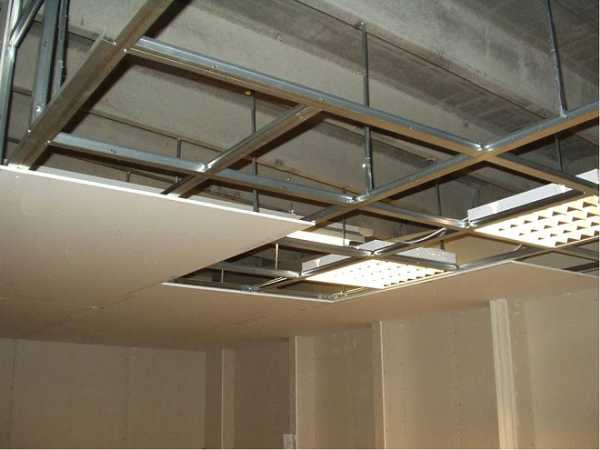

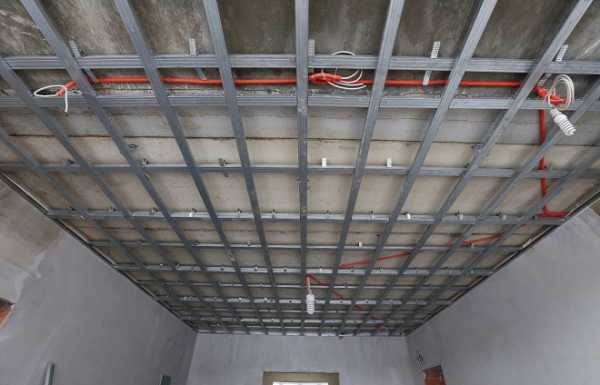

Конструкция каркаса

При сборке каркаса, кроме привычного прямого подвеса, понадобятся нониус-подвесы, комбинированные подвесы и двухуровневые соединители.

Особенности монтажа панелей

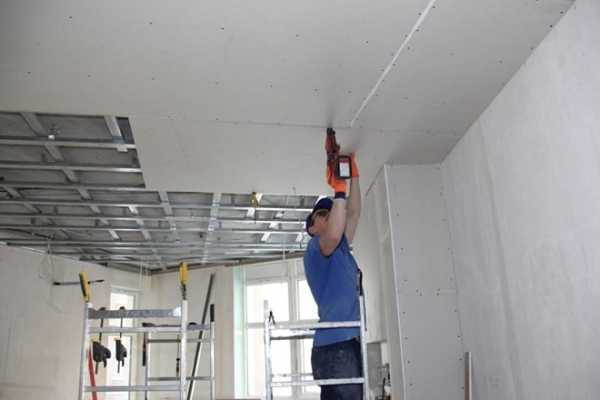

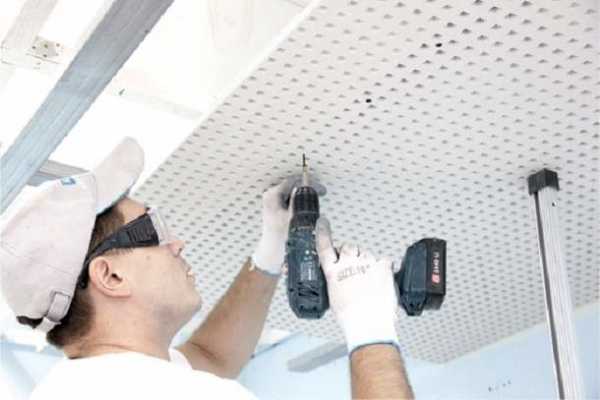

Листы ГК Кнауф прикручиваются к профилям каркаса саморезами. Точно так же, как и при сборке несущего каркаса при работе с обычным ГК, рассчитывают расположение несущих направляющих так, чтобы торцевые стыки между листами попадали на середину профиля.

Перфорированные плиты крепятся без смещения.

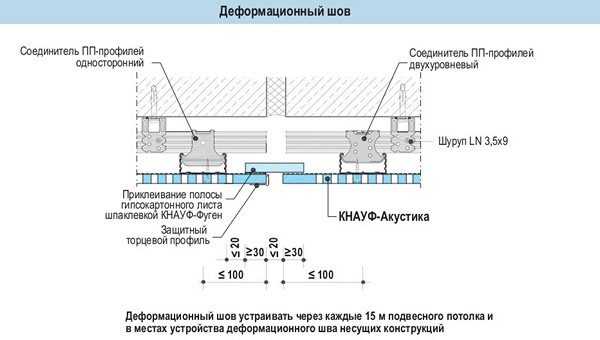

При зашивке больших площадей через каждые 15 м делаются деформационные швы. Это нужно для компенсации расширения конструкции при перепадах влажности. Такие швы делают и в местах стыковки плит перекрытия.

Деформационный шов

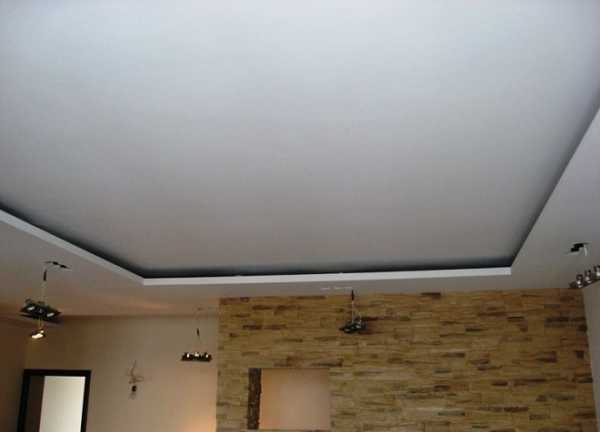

По периметру потолка оставляется незашитой равномерная полоска шириной 10 см. Эта полоса зашивается обычным ГК, образуя декоративный фриз. Можно не оставлять полоску, а прикрутить фриз поверх акустических панелей. Вариантов много, все зависит от вкуса хозяина.

Варианты монтажа перфорированных панелей Кнауф сводятся к вариантам стыковки фигурных или прямых торцов.

Конструкции из панелей с торцами типа 4ПК:

  • Стыки между листами этого типа формируются при помощи шпаклевочной смеси без использования армирующей ленты.
  • Перед монтажом с лицевой стороны делают равномерный скос для того, чтобы шпаклевка лучше удерживала листы между собой, не давая им смещаться.
  • В процессе монтажа оставляют зазор 3-4 мм.
  • По ходу монтажа следят за тем, чтобы ряды перфорации по всем направлениям находились на одной линии.

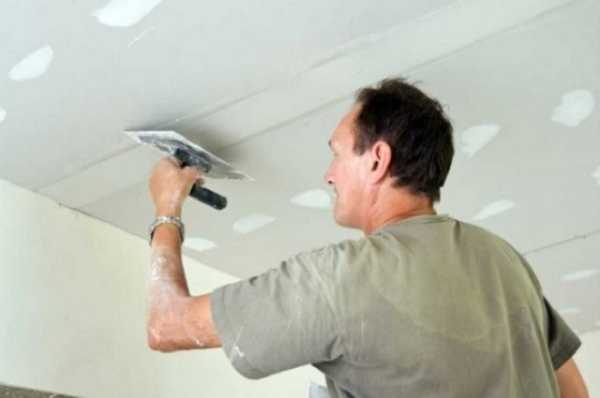

  • По окончании прикручивания панелей в швы с избытком зашприцовывается шпаклевка Кнауф-Унифлот.
  • Излишки выступающей смеси снимаются шпателем, головки саморезов зашпаклевываются.
  • После высыхания швы начисто шпаклюются финишной смесью.
  • Зашпаклеванные места зашлифовываются мелкой сеткой.

Конструкции из 2ФК/2 ПК панелей выполняется по аналогичному алгоритму, за исключением выполнения фасок. На панелях этого типа они сделаны на заводе.

Стыкование панелей Кнауф типа 4ФК – легкое, так как швы стыкуются за счет фальцев и шпаклевать их не нужно.

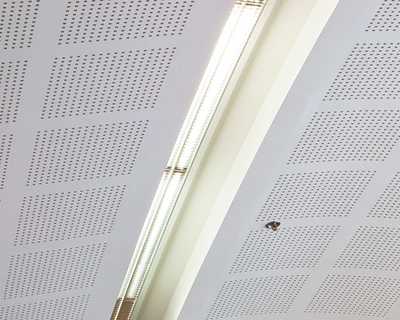

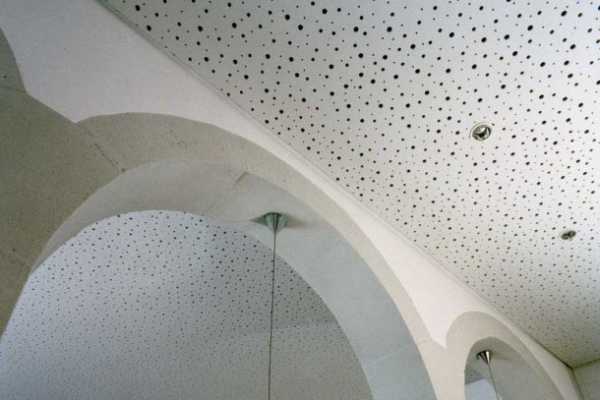

Из звукопоглощающего ГК выполняют арочные конструкции. По аналогии с обычным ГК применяют метод сухого и мокрого гнутья. В обоих случаях изгибание делают при помощи фанерных шаблонов.

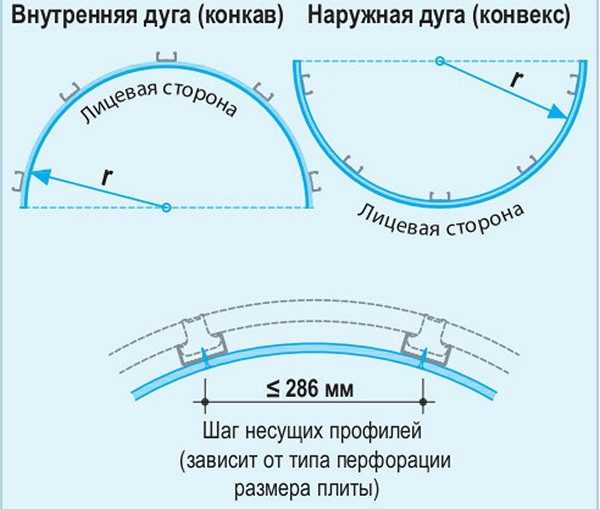

Расположение профилей в арке

Перфорация снижает жесткость панели, поэтому акустический ГК гнется легче, но высока вероятность его переламывания. Поэтому при сухом методе изгиба выгибание делают медленно и осторожно.

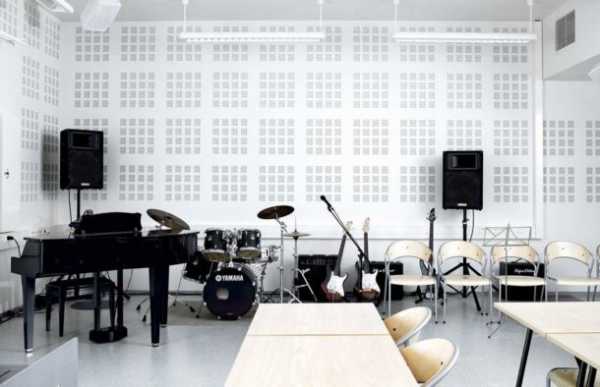

Один из многочисленных примеров акустической защиты:

При мокром изгибе звукоизолирующего ГК игольчатый валик не используют. Смачивание поверхности производится только при помощи валика, так как контролируют, чтобы вода не затекла в отверстия. Сердцевина панели не должна сильно размокнуть.

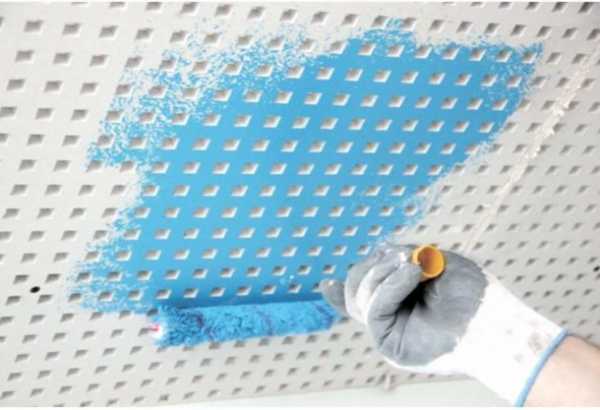

По окончании монтажа потолок окрашивается водоэмульсионной краской. Нельзя использовать извести или силикатные краски, так как они разрушают сердцевину панелей.

Акустический гипсокартон значительно повышает акустический комфорт в помещении. Перфорация добавит в дизайн интерьера оригинальности и расширит пространство. Монтаж потолка или настенного покрытия производится быстро и без значительных усилий.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru

ГКЛ акустический «Кнауф»: гипсокартон звукоизоляционный — Remont-om

Среди наиболее востребованных материалов для внутренней отделки жилых и нежилых помещений выделяют гипсокартон. Выпускают его в нескольких видах, и каждый вид адаптирован под определенные условия применения. Относительно новым продуктом на строительном рынке является гипсокартон звукоизоляционный Кнауф. Используя его, можно добиться создания оптимальных условий для любого помещения с минимальным уровнем проникновения звука. Это отличное решение для звукоизоляции межкомнатных перегородок и частных домов. Чтобы звукопоглощающий эффект был максимальным, необходимо ознакомиться с техническими характеристиками акустического ГКЛ, особенностями его монтажа и возможностями эксплуатации в разных условиях.

Что такое звукоизоляционный гипсокартон и как он снижает шум

Акустический гипсокартон Кнауф выделяется:

  • Наличием перфорации. Благодаря множеству сквозных отверстий обеспечивается качественное поглощение постороннего шума. Отверстия выступают в качестве резонаторов, они не позволяют звуковой волне отражаться от них. Звук при попадании в акустический капкан постепенно гасится
  • Покрытием на тыльной стороне из нетканого полотна, отвечающим за звукоизоляционные качества отделочного материала

Для информации! Данный вид строительного материала не нуждается в финишной обработке, иначе теряются все его свойства. Такая особенность материала накладывает некоторые ограничения в сфере его применения.

При использовании перфорированного гипсокартонного листа не только обеспечивается хорошая шумоизоляция комнаты, но и значительно преображается внешний ее вид за счет оригинальной поверхности материала. Производитель Knauf предлагает несколько вариаций перфорации, что дает возможность для воплощения любых дизайнерских решений.

Классификация гипсокартона Knauf Acoustic по расположению перфорации:

  • сплошной, где сквозные ячейки расположены равномерно по всему листу
  • блочный, где расположение ячеек производится блоками

Разновидности перфораций:

  • круглая с диаметром ячеек 8 мм
  • квадратная с размером 12 мм (длина каждой стороны квадрата)
  • рассеяно-круглая с диаметром ячеек 8,15, 20 мм, размещенных в хаотичном порядке

В зависимости от местонахождения перфорации и формы сквозных отверстий меняются звукоизоляционные качества и дизайн плит.

Еще перфорированный материал отличается формой кромок, которые бывают:

  • фигурными (фальцевыми), изготовленные в виде ступеньки и имеющие аббревиатуру «ФК»;
  • прямыми, обозначающимися как «ПК».

Для информации! Один лист может содержать и однотипные кромки, и различные, расположенные попарно с противоположных сторон.

В случае применения акустического гипсокартона каждая плоскость должна быть обшита листами с одной и той же формой перфорации, с одинаковым ее расположением и похожими кромками.

Технические характеристики

Согласно проведенным экспериментам, звукоизоляционный материал от Knauf способен поглощать частоты от 500 до 2000 Гц, а коэффициент звукопоглощения составляет 0,85.

Средний показатель перфорированного материала – 0,55, у моделей с рассеянными ячейками коэффициент несколько ниже – 0,45.

Для информации! Данный коэффициент может изменяться от 0 до 1, где при «0» происходит 100% отражение звуковых колебаний, а при «1» они гасятся полностью.

Размеры:

  • Ширина плит C1 – 1188мм, C3 – 1197мм, Б1 – 1224 мм, Б2 и С2 – 1200 мм.
  • Длина гипсокартона С2 и С3 – 2000 мм, С1 – 1998 мм, Б1 – 2448 мм, В2 – 2400 мм.

Вес гипсокартона «Кнауф Акустик» варьируется от 8,8 до 9,6 кг. Его плотность 650-730 кг/м3. Показатель толщины 12,5 мм.

Особенности монтажа

В качестве необходимых инструментов для установки звукоизоляции акустик Кнауф нужно подготовить:

  • рулетку, строительный уровень
  • ножницы для работ по металлу
  • болгарку
  • специальный нож
  • узкий шпатель
  • перфоратор
  • шуруповерт
  • пустую пластиковую тубу (из под акриловых жидких гвоздей)
  • плунжерный пистолет
  • ручную терку с набором мелкой сетки для шлифовальных работ

Учитывая ненужность финишного шпаклевания, процесс установки отличается быстротой и низким показателем трудоемкости.

Для монтажных работ относительно несущего каркаса применяются стандартные металлические профили. Для его сборки целесообразно иметь нониус-подвесы, двухуровневые соединители и комбинированные подвесы.

Перфорированный гипсокартон Кнауф крепится с помощью саморезов к профилям каркаса. Расчет расположения несущих направляющих производится таким образом, чтобы торцевые стыки между панелями оказывались на середине профиля.

Монтировать листы нужно без смещения. Если звукоизоляция стен делается в больших помещениях, то деформационный шов необходимо производить через каждые 15 м. Такой прием позволит компенсировать изменения конструкции в случае перепада уровня влажности. Аналогичные швы выполняются и в местах, где стыкуются плиты перекрытия.

По периметру потолочной поверхности нужно оставить незакрытой равномерную полоску шириной 10 см, ее следует зашить обычным гипсокартоном в виде декоративного фриза. Как вариант, можно использовать фриз, который устанавливается поверх панелей.

Рекомендации:

  • Шпаклевать стыковочные места между панелями нужно без использования армирующей ленты. Перед применением листов кромки подлежат срезу с незначительным скосом. Зазор между панелями – от 3 до 4 мм. Получившиеся швы рекомендуется заделать качественной шпаклевкой, где первым делом шпаклюются углубления от саморезов, а уже по завершению высыхания зашпаклевываются швы и шлифуются.
  • Благодаря фальцевому соединению нет необходимости дополнительно обрабатывать соединения листов 4ФК.
  • В случае изготовления арочных конструкций можно воспользоваться и сухим, и мокрым способом сгибания.

Для придания потолку законченного вида производят его покраску с помощью водоэмульсионной краски. Применять известь или силикатную краску нежелательно, поскольку под их воздействием разрушается сердцевина плит.

Высокий показатель звукоизоляции гипсокартона Кнауф дает возможность создать максимально комфортные условия в жилых пространствах и обеспечить нужной уровень шумоизоляции в нежилых помещениях.

Как звукоизоляционный гипсокартон снижает шум

Поглощение звуковых волн происходит благодаря перфорации панелей. Сквозные отверстия играют роль резонаторов, звуковая волна не отражается от них, а попадает в капкан и постепенно затухает.

Лист акустического гипсокартона

Кроме того, тыльная сторона панелей Кнауф оклеена звукопоглощающим нетканым полотном.

Перфорация – не только хороший поглотитель звука, она придает поверхности оригинальный и стильный вид. Кнауф предлагает несколько вариантов формы отверстий и типа перфорации, подходящих для дизайна. От типа перфорации зависит и степень звукопоглощения.

Виды перфорации

Различают рисунок и тип перфорации. У панелей Кнауф 2 рисунка перфорации:

  1. Сплошной (С). Отверстия распределены по плоскости листа равномерно.
  2. Блочный (Б). Отверстия расположены блоками.

Тип перфорации определяется размером, формой и расстоянием между отверстиями:

  1. Круглая (1) 8/18. Диаметр отверстия 8мм, центры отверстий равноудалены друг от друга на 18 мм.
  2. Квадратная (2) 12/25. Сторона квадрата 12 мм, расстояние между центрами 25 мм.
  3. Рассеянная круглая (С3) 8/15/20. На панели 3 типа отверстий диаметром 8, 15 и 20 мм. Расположены хаотично.
Типы перфорации

Разные сочетания рисунка и типа перфорации Кнауф образуют 5типов дизайна панелей.

Виды кромок

Гипсокартонные акустические панели выпускаются с двумя типами грунтованных кромок:

  1. Фигурные (фальцевые) в виде ступеньки. Обозначаются ФК.
  2. Прямые (ПК).

Лист может иметь однотипную кромку по периметру, а может иметь 2 фальцевые и 2 прямые кромки. На листе они расположены попарно с противоположных сторон.

Виды кромок

Соответственно, панели по типу кромок бывают 3-х видов:

  • Все кромки прямые (4ПК).
  • 2 прямые, 2 фальцевые (2ПК/2ФК).
  • Все фальцевые (4ФК).

Продольные кромки на одном листе 4ПК окрашены в синий и красный цвета. Сделано это для того, чтобы при монтаже мастер легко контролировал стыковку синей кромки одного листа с красной кромкой другого. В этом случае фаски с лицевой стороны образуют на стыке ровную канавку.

Для монтажа одной плоскости берутся листы не только с одинаковым дизайном, но и с одинаковым типом кромок.

Другие технические характеристики

Согласно данным исследований компании наибольшее звукопоглощение происходит в диапазоне средних частот в интервале 500-2000 Гц. В этом промежутке коэффициент αw поглощения достигает значения 0,85. Средний коэффициент αw у всех типов панелей равен 0,55, и только у панелей с рассеянной перфорацией он ниже – 0,45.

Все значения коэффициента αw находятся в промежутке между 0 и 1. При значении αw = 1 происходит полное поглощение энергии звуковой волны, а при αw = 0 звуковая волна на 100% отражается.

Потолок с квадратными ячейками

Габариты листов акустического гипсокартона отличаются от размеров обычного. Толщина всех панелей составляет 12,5 мм. Остальные размеры у всех типов панелей разные:

  • Ширина панелей С1 составляет 1188 мм, С3 – 1197, Б1 – 1224. Ширина панелей Б2 и С2 одинаковая и равна 1200 мм.
  • Длина листов С2 и С3 – 2000 мм, С1 – 1998 мм, Б1 – 2448 мм, Б2 – 2400.

Из-за перфорации масса листов небольшая от 8,8 до 9.6 кг.

Что понадобится для монтажа акустического подвесного потолка

Чтобы смонтировать подвесной звукопоглощающий потолок, понадобятся такие же инструменты, как и для работы с обычным гипсокартоном:

  • Рулетка, уровень.
  • Ножницы по металлу, болгарка.
  • Нож для ГК, узкий шпатель.
  • Перфоратор, шуруповерт или дрель-шуруповерт.
  • Пустая пластиковая туба из-под акриловых жидких гвоздей и плунжерный пистолет.
  • Ручная терка с комплектом мелкой сетки для шлифовки.

Как видно, широкие шпателя в этом случае не понадобятся, так как при монтаже перфорированного ГК шпаклевочные работы ограничиваются только заделкой швов и шляпок саморезов. Из-за отсутствия трудоемкого и грязного этапа финишного шпаклевания, весь процесс монтажа протекает намного быстрее.

Несущий каркас монтируется из стандартных металлических профилей, которые используются для работы с обычным гипсокартоном.

Конструкция каркаса

При сборке каркаса, кроме привычного прямого подвеса, понадобятся нониус-подвесы, комбинированные подвесы и двухуровневые соединители.

Особенности монтажа панелей

Листы ГК Кнауф прикручиваются к профилям каркаса саморезами. Точно так же, как и при сборке несущего каркаса при работе с обычным ГК, рассчитывают расположение несущих направляющих так, чтобы торцевые стыки между листами попадали на середину профиля.

Перфорированные плиты крепятся без смещения.

При зашивке больших площадей через каждые 15 м делаются деформационные швы. Это нужно для компенсации расширения конструкции при перепадах влажности. Такие швы делают и в местах стыковки плит перекрытия.

Деформационный шов

По периметру потолка оставляется незашитой равномерная полоска шириной 10 см. Эта полоса зашивается обычным ГК, образуя декоративный фриз. Можно не оставлять полоску, а прикрутить фриз поверх акустических панелей. Вариантов много, все зависит от вкуса хозяина.

Варианты монтажа перфорированных панелей Кнауф сводятся к вариантам стыковки фигурных или прямых торцов.

Конструкции из панелей с торцами типа 4ПК:

  • Стыки между листами этого типа формируются при помощи шпаклевочной смеси без использования армирующей ленты.
  • Перед монтажом с лицевой стороны делают равномерный скос для того, чтобы шпаклевка лучше удерживала листы между собой, не давая им смещаться.
  • В процессе монтажа оставляют зазор 3-4 мм.
  • По ходу монтажа следят за тем, чтобы ряды перфорации по всем направлениям находились на одной линии.
  • По окончании прикручивания панелей в швы с избытком зашприцовывается шпаклевка Кнауф-Унифлот.
  • Излишки выступающей смеси снимаются шпателем, головки саморезов зашпаклевываются.
  • После высыхания швы начисто шпаклюются финишной смесью.
  • Зашпаклеванные места зашлифовываются мелкой сеткой.

Конструкции из 2ФК/2 ПК панелей выполняется по аналогичному алгоритму, за исключением выполнения фасок. На панелях этого типа они сделаны на заводе.

Стыкование панелей Кнауф типа 4ФК – легкое, так как швы стыкуются за счет фальцев и шпаклевать их не нужно.

Из звукопоглощающего ГК выполняют арочные конструкции. По аналогии с обычным ГК применяют метод сухого и мокрого гнутья. В обоих случаях изгибание делают при помощи фанерных шаблонов.

Расположение профилей в арке

Перфорация снижает жесткость панели, поэтому акустический ГК гнется легче, но высока вероятность его переламывания. Поэтому при сухом методе изгиба выгибание делают медленно и осторожно.

Один из многочисленных примеров акустической защиты:

При мокром изгибе звукоизолирующего ГК игольчатый валик не используют. Смачивание поверхности производится только при помощи валика, так как контролируют, чтобы вода не затекла в отверстия. Сердцевина панели не должна сильно размокнуть.

По окончании монтажа потолок окрашивается водоэмульсионной краской. Нельзя использовать извести или силикатные краски, так как они разрушают сердцевину панелей.

Акустический гипсокартон значительно повышает акустический комфорт в помещении. Перфорация добавит в дизайн интерьера оригинальности и расширит пространство. Монтаж потолка или настенного покрытия производится быстро и без значительных усилий.

remont-om.ru

Гипсокартон звукоизоляционный Кнауф

Среди наиболее востребованных материалов для внутренней отделки жилых и нежилых помещений выделяют гипсокартон. Выпускают его в нескольких видах, и каждый вид адаптирован под определенные условия применения. Относительно новым продуктом на строительном рынке является гипсокартон звукоизоляционный Кнауф. Используя его, можно добиться создания оптимальных условий для любого помещения с минимальным уровнем проникновения звука. Это отличное решение для звукоизоляции межкомнатных перегородок и частных домов. Чтобы звукопоглощающий эффект был максимальным, необходимо ознакомиться с техническими характеристиками акустического ГКЛ, особенностями его монтажа и возможностями эксплуатации в разных условиях.

Что такое звукоизоляционный гипсокартон и как он снижает шум

Акустический гипсокартон Кнауф выделяется:

  • Наличием перфорации. Благодаря множеству сквозных отверстий обеспечивается качественное поглощение постороннего шума. Отверстия выступают в качестве резонаторов, они не позволяют звуковой волне отражаться от них. Звук при попадании в акустический капкан постепенно гасится
  • Покрытием на тыльной стороне из нетканого полотна, отвечающим за звукоизоляционные качества отделочного материала

Для информации! Данный вид строительного материала не нуждается в финишной обработке, иначе теряются все его свойства. Такая особенность материала накладывает некоторые ограничения в сфере его применения.

При использовании перфорированного гипсокартонного листа не только обеспечивается хорошая шумоизоляция комнаты, но и значительно преображается внешний ее вид за счет оригинальной поверхности материала. Производитель Knauf предлагает несколько вариаций перфорации, что дает возможность для воплощения любых дизайнерских решений.

Классификация гипсокартона Knauf Acoustic по расположению перфорации:

  • сплошной, где сквозные ячейки расположены равномерно по всему листу
  • блочный, где расположение ячеек производится блоками

Разновидности перфораций:

  • круглая с диаметром ячеек 8 мм
  • квадратная с размером 12 мм (длина каждой стороны квадрата)
  • рассеяно-круглая с диаметром ячеек 8,15, 20 мм, размещенных в хаотичном порядке

В зависимости от местонахождения перфорации и формы сквозных отверстий меняются звукоизоляционные качества и дизайн плит.

Еще перфорированный материал отличается формой кромок, которые бывают:

  • фигурными (фальцевыми), изготовленные в виде ступеньки и имеющие аббревиатуру «ФК»;
  • прямыми, обозначающимися как «ПК».

Для информации! Один лист может содержать и однотипные кромки, и различные, расположенные попарно с противоположных сторон.

В случае применения акустического гипсокартона каждая плоскость должна быть обшита листами с одной и той же формой перфорации, с одинаковым ее расположением и похожими кромками.

Технические характеристики

Согласно проведенным экспериментам, звукоизоляционный материал от Knauf способен поглощать частоты от 500 до 2000 Гц, а коэффициент звукопоглощения составляет 0,85.

Средний показатель перфорированного материала – 0,55, у моделей с рассеянными ячейками коэффициент несколько ниже – 0,45.

Для информации! Данный коэффициент может изменяться от 0 до 1, где при «0» происходит 100% отражение звуковых колебаний, а при «1» они гасятся полностью.

Размеры:

  • Ширина плит C1 – 1188мм, C3 – 1197мм, Б1 – 1224 мм, Б2 и С2 – 1200 мм.
  • Длина гипсокартона С2 и С3 – 2000 мм, С1 – 1998 мм, Б1 – 2448 мм, В2 – 2400 мм.

Вес гипсокартона «Кнауф Акустик» варьируется от 8,8 до 9,6 кг. Его плотность 650-730 кг/м3. Показатель толщины 12,5 мм.

Особенности монтажа

В качестве необходимых инструментов для установки звукоизоляции акустик Кнауф нужно подготовить:

  • рулетку, строительный уровень
  • ножницы для работ по металлу
  • болгарку
  • специальный нож
  • узкий шпатель
  • перфоратор
  • шуруповерт
  • пустую пластиковую тубу (из под акриловых жидких гвоздей)
  • плунжерный пистолет
  • ручную терку с набором мелкой сетки для шлифовальных работ

Учитывая ненужность финишного шпаклевания, процесс установки отличается быстротой и низким показателем трудоемкости.

Для монтажных работ относительно несущего каркаса применяются стандартные металлические профили. Для его сборки целесообразно иметь нониус-подвесы, двухуровневые соединители и комбинированные подвесы.

Перфорированный гипсокартон Кнауф крепится с помощью саморезов к профилям каркаса. Расчет расположения несущих направляющих производится таким образом, чтобы торцевые стыки между панелями оказывались на середине профиля.

Монтировать листы нужно без смещения. Если звукоизоляция стен делается в больших помещениях, то деформационный шов необходимо производить через каждые 15 м. Такой прием позволит компенсировать изменения конструкции в случае перепада уровня влажности. Аналогичные швы выполняются и в местах, где стыкуются плиты перекрытия.

По периметру потолочной поверхности нужно оставить незакрытой равномерную полоску шириной 10 см, ее следует зашить обычным гипсокартоном в виде декоративного фриза. Как вариант, можно использовать фриз, который устанавливается поверх панелей.

Рекомендации:

  • Шпаклевать стыковочные места между панелями нужно без использования армирующей ленты. Перед применением листов кромки подлежат срезу с незначительным скосом. Зазор между панелями – от 3 до 4 мм. Получившиеся швы рекомендуется заделать качественной шпаклевкой, где первым делом шпаклюются углубления от саморезов, а уже по завершению высыхания зашпаклевываются швы и шлифуются.
  • Благодаря фальцевому соединению нет необходимости дополнительно обрабатывать соединения листов 4ФК.
  • В случае изготовления арочных конструкций можно воспользоваться и сухим, и мокрым способом сгибания.

Для придания потолку законченного вида производят его покраску с помощью водоэмульсионной краски. Применять известь или силикатную краску нежелательно, поскольку под их воздействием разрушается сердцевина плит.

Высокий показатель звукоизоляции гипсокартона Кнауф дает возможность создать максимально комфортные условия в жилых пространствах и обеспечить нужной уровень шумоизоляции в нежилых помещениях.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

remontcap.ru

ГКЛ акустический «Кнауф»: гипсокартон звукоизоляционный

Строительные материалы постоянно совершенствуются, и производители стремятся придать некоторым изделиям новые свойства, расширяя область их применения. К материалам нового поколения можно отнести уникальную разработку компании «Кнауф» – акустический ГКЛ. Давайте выясним, какие особенности и характеристики имеет эта разновидность гипсокартона, и где и как его можно использовать.

Слова «акустический» и «акустик» применительно к строительным материалам обычно говорят нам о том, что материал обладает звукоизолирующими или звукопоглощающими свойствами. Например, акустическая минеральная вата, звукоизоляционные панели для стен или рулонный звукоизоляционный материал в виде мембраны позволяют снизить уровень шума в помещении, препятствуя попаданию звуков снаружи и из соседних квартир. Но акустический гипсокартон не стоит в одном ряду с этими материалами.

Важно! Задача акустического гипсокартона – не шумоизоляция, а шумопоглощение. Если вы решили оградить себя от шумных соседей, акустический гипсокартон вам не поможет!

Эта ошибка закралась на многие строительные сайты и порталы и вводит людей в заблуждение, однако если вы откроете раздел о плитах «Кнауф-акустика» на официальном сайте, вы не увидите ни слова о том, что это шумоизоляционный материал.

Для чего же тогда нужен акустический гипсокартон? Этот материал применяется для улучшения акустических характеристик помещения. Это значит, что он:

  • снижает уровень фоновых шумов, возникающих в самом помещении;
  • снижает гулкость;
  • устраняет эффект «эха»;
  • позволяет улучшить восприятие речи.

Таким образом, по словам самой компании «Кнауф», гипсокартон «Кнауф-акустика» позволяет создать комфортную акустическую среду в любом помещении, которая особенно важна для объектов с повышенными требованиями к ней:

  • в звукозаписывающих студиях;
  • в музыкальных классах, концертных и репетиционных залах;
  • в кинотеатрах;
  • в переговорных кабинетах;
  • в учебных аудиториях.

Акустической разновидности ГКЛ найдется место и в квартире. Она поможет решить проблему гулкости, свойственную некоторым помещениям, и по достоинству будет оценена меломанами, музыкантами, играющими дома, а также владельцами домашних кинотеатров.

А теперь выясним, благодаря чему плиты «Кнауф-акустика» обладают вышеперечисленными свойствами.

  • Перфорация на поверхности. Множество сквозных отверстий выступают в роли резонаторов, обеспечивая поглощение звука. В результате звуковые волны быстро затухают, попадая в своеобразную ловушку.
  • Нетканое полотно на тыльной стороне также обладает звукопоглощающими свойствами. В зависимости от дизайна можно выбрать ГКЛ с черным или белым нетканым полотном.

Акустический ГКЛ «Кнауф» имеет несколько вариантов расположения и формы отверстий, по которым и определяется модель материала:

  1. Со сплошной перфорацией. На этой модели отверстия распределены равномерно по всей поверхности.
  2. С блочной перфорацией. Отверстия располагаются на плоскости отдельными группами.
  3. С круглой перфорацией в виде отверстий диаметром 0,8 см.
  4. С квадратной перфорацией, где отверстия выполнены в форме квадрата со стороной 1,2 см.
  5. С рассеянной круглой перфорацией – отверстия на поверхности расположены в хаотичном порядке и имеют разный размер – 0,8 см, 1,5 см и 2 см.

Форма отверстий, а также их расположение оказывают большое влияние на дизайн ГКЛ и на характеристику поглощения звука.

Различаются модели акустического ГКЛ и по форме кромок. Они могут быть:

  • С фигурными или фальцевыми кромками, выполненными в виде ступенек. Такие модели имеют аббревиатуру «ФК».
  • С прямыми кромками с обозначением «ПК».

Листы материала могут иметь кромки одного вида, а могут быть разными:

  • У листов марки 4ПК все четыре кромки прямые.
  • У листов 2ПК/2ФК – две прямые и две фальцевые кромки.
  • Листы с маркировкой 4ФК имеют четыре фальцевых кромки.

На противоположных сторонах могут быть расположены только однотипные кромки. Обшивку одной плоскости следует выполнять листами, которые имеют одинаковую перфорацию и одинаковые кромки.

Габариты акустических ГКЛ отличаются от стандартных размеров:

  • Ширина – 118,8 см, 119,7 см, 122,4 см, 120 см.
  • Длина листа – 199,8 см, 200 см, 244,8 см, 240 см.
  • Толщина одного листа стандартная – 12,5 мм.
  • Вес одного листа варьируется от 8,8 до 9,6 кг.

Акустический гипсокартон имеет множество преимуществ по сравнению с аналогичными материалами:

  • Цена соответствует его качеству.
  • Безопасный экологичный материал может устанавливаться в жилых помещениях.
  • Перфорация различной форма и размера дает возможность подобрать материал с необходимым уровнем шумопоглощения.
  • Различные виды кромки звукоизоляционного гипсокартона позволяют выполнять отделку стен и потолка с невидимым стыком.
  • Материал может применяться для создания криволинейных поверхностей.

Интересный и эффектный вид акустических плит делает их ценным с точки зрения дизайнерского оформления материалом.

Кроме этого, ГКЛ акустический от «Кнауф»:

  • Легкий и пластичный.
  • Простой в обработке и при монтаже.
  • Позволяет наносить краску любого цвета.
  • Исключает необходимость проведения мокрых работ.

Провести монтаж звукопоглощающего гипсокартона можно своими руками. Для этого понадобится стандартный набор инструментов для работы с ГКЛ, материал для отделки, крепежные элементы.

В качестве отделочного материала для акустических плит используется краска.

Все работы выполняются по следующей схеме:

  1. Проводят разметку и нарезку материала.
  2. Монтируется каркас из металлических профилей, на которые предварительно наклеивают уплотнительную ленту.
  3. При необходимости укладывается дополнительная звукоизоляция.
  4. Звукопоглощающий гипсокартон крепят на каркас саморезами, так же как и обычные листы.

Важно! Акустические плиты, в отличие от обычных ГКЛ, крепятся на каркас без смещения.

В работе с акустическими ГКЛ нужно помнить о некоторых важны моментах:

  • Стыки панелей 4ПК шпаклюются без применения армирущей ленты. Кромки предварительно срезают с небольшим скосом, панели монтируются с зазором в 3–4 мм. Швы заполнятся шпаклевкой «Унифлот», зашпаклевываются углубления от саморезов. после высыхания швы шпаклюются финишной шпаклевкой и шлифуются.

Важно! Поверхность акустического гипсокартона не требует сплошного шпаклевания.

  • Соединение панелей 4ФК не требует дополнительной обработки, так как стыковка выполняется за счет фальцев.
  • Выполнение арочных конструкций проводится методом сухого и мокрого гнутья с использованием фанерных шаблонов.

vizada.ru

технология монтажа гкл, акустика, устройство, система кнауф потолки из гипсокартона п112, двухуровневый

Кнауф – немецкая компания, которая производит и реализует строительные материалы. Бренд знаменит во всем мире. Продукция организации славится высоким качеством, экологичностью, долговечностью. Одна из новинок – навесные потолки, изготовленные из гипсокартона. Материал рекомендован к применению для оформления потолочного пространства. Потолки Кнауф имеют ряд преимуществ перед другими подобными продуктами, поэтому пользуются спросом у отделочников.

Особенности конструкции

Потолки от немецкой компании Кнауф – это листы гипсокартона и комплектующие для монтажа. Все элементы разработаны организацией, чтобы облегчить сборку конструкции. Компания выпускает несколько вариантов комплектов для сборки декорирующих элементов разных конфигураций:

  1. Система Кнауф потолки из гипсокартона П 112. Основание конструкции состоит из двух частей, собираемых из профилей, которые изготовлены из металла.
  2. Система П 113. Для такой конструкции используется одноуровневый каркас, который собирается из металлических направляющих.
  3. Система П 212. Это двухуровневый подвесной потолок. В набор входят металлические профили для основы, листы гипсокартона.
  4. Система П 213. Это одноуровневая конструкция, состоящая из двух видов направляющих и листов основного материала.
  5. Система П 211. Каркас такой конструкции делают из брусков, которые фиксируются на потолке. К ним крепятся листы гипсокартона с помощью различных элементов, входящий в набор.

Достоинства и недостатки

Потолки от компании Кнауф обладают следующими достоинствами:

  • Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
  • Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
  • Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
  • Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
  • Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
  • Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
  • Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
  • Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
  • Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
  • Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
  • Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
  • Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
  • Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
  • Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.

Несмотря на достоинства, материал обладает и недостатками:

  • нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
  • высокая стоимость;
  • сложно закрепить листы без помощи другого мастера или подъемного механизма.

Правила установки

При обустройстве потолочного пространства ГКЛ рекомендуется придерживаться таких правил:

  • конструкцию возводят только после завершения реконструкции помещения, поскольку материал фиксируют на ровных стенах;
  • нельзя после обустройства потолочного пространства плитами проводить работы, связанные с водой, поскольку это, несмотря на специальную пропитку, негативно скажется на материале;
  • листы устанавливают при температуре 15-20С;
  • разметку для конструкции выполняют прямо на стенах, потолке;
  • коммуникации обустраивают до монтажа плит.

Необходимые инструменты и материалы

Для декорирования потолочного пространства гипсокартоном, потребуются такие материалы инструменты:

  • набор для установки натяжного потолка, в который входят листы, крепежи, подвесы, другие элементы;
  • рулетка для замера материалов, выполнения разметки;
  • ножницы по металлу;
  • шуруповерт;
  • строительный уровень;
  • грунтовка, шпаклевка по гипсокартону;
  • кисть или валик для нанесения праймера;
  • набор шпателей;
  • лакокрасочный материал по гипсокартону.

Разметка потолочного пространства

Перед монтажом материала выполняют разметку на потолке и стенах. Обычно листы располагают на 10-12 см ниже бетонного основания. В промежуток между плитами и поверхностью потолка фиксируют подвесы, устанавливают коммуникации и светильники. Это пространство можно заполнить материалом для звуко- и теплоизоляции.



Листы гипсокартона фиксируют на одном уровне. Чтобы понять, где материал будет крепиться, по периметру стен проводят ровную линию. Делают это с помощью лазерного, водяного или строительного уровня.

Далее делают разметку для каркаса, который обшивается плитами. Продольные направляющие устанавливают на расстоянии 20 см от стены и 60 см друг от друга. Поперечные профили фиксируют с таким же шагом. Расстояние можно увеличивать или уменьшать, в зависимости от несущей нагрузки конструкции и иных факторов.

Монтаж основания

Когда разметка выполнена, устанавливают каркас. Направляющие крепят на стенах и потолке. Способ монтажа основания зависит от вида каркаса. Деревянный каркас фиксируют следующим образом:

  • брус монтируют на основании с помощью подвеса;
  • направляющий брус крепят к строительному основанию, используя подкладки, которые помогают избежать возникновения искривлений потолка.

Металлический каркас монтируют так:

  • Профили фиксируют на подвесах. Между направляющими делают небольшой зазор в 10 мм. Это защитит поверхность от искривлений при перепадах температур.
  • Под направляющий профиль фиксируют уплотненную ленту.
  • Цельные профили фиксируют на длинных стенах. Для коротких стен направляющие обрезают, используя для этого ножницы по металлу. Не рекомендуется пользоваться другим инструментом во избежание повреждения слоя, который защищает поверхность от образования ржавчины. Направляющие фиксируют с помощью крепежей, которые устанавливают через каждые 30 см.

Монтаж гипсокартона

Выполнить монтаж гипсокартона самостоятельно проблематично из-за больших габаритов материала. Дело в том, что листы сложно поднять к потолку одному человеку. При этом гипсокартон придется не только держать, но и фиксировать с помощью саморезов. По этой причине потребуется помощь другого человека. Один мастер будет держать листы, другой фиксировать материал.

Если помощи попросить не у кого, можно воспользоваться специальным подъемником. Автоматическое устройство имеет высокую стоимость, поэтому покупать прибор для однократного использования нецелесообразно. Рекомендуется взять подъемник в аренду или самостоятельно соорудить конструкцию. Для этого потребуются несколько брусьев, чтобы сделать Т-образный элемент. Сверху на подъемник кладут гипсокартон и фиксируют листы к основанию.

Технология монтажа ГКЛ:

  • Материал обрезают до нужных размеров, используя для этого соответствующий инструмент. С наружной стороны выполняют фаску. После установки конструкции скос заделывают шпаклевкой.
  • Листы крепят на каркас на расстоянии 5-7 мм друг от друга. При перепадах температур такой зазор поможет избежать деформации материала. Листы фиксируют поперек несущего профиля.
  • Гипсокартон фиксируют на профилях с помощью саморезов. Крепежи устанавливают на расстоянии 20-30 см друг от друга. Однако шаг может быть другим, в зависимости от нагрузки потолка. Готовки саморезов должны утопать в листах на 1 мм.

Финишная отделка

Чтобы повысить прочность конструкции, защитить поверхность от влаги и заделать швы, выполняют такие манипуляции:

  • все швы и стыки заделывают шпаклевкой с помощью шпателя;
  • на швы фиксируют серпянку и наносят шпаклевку;
  • делают перерыв для застывания состава;
  • поверхность покрывают праймером, используя для этого валик, кисть или пульверизатор, далее снова прерываются, чтобы грунтовка высохла;
  • все крепежи замазывают шпаклевкой;
  • делают перерыв для высыхания средства;
  • шпаклевку обрабатывают наждачной бумагой, чтобы убрать неровности, оставленные шпателем;
  • на наружных уголках фиксируют уголки;
  • между листами и внутренним углом фиксируют ленту, и пространство заполняют шпаклевкой;
  • на всю поверхность наносят шпаклевку;
  • прерываются для высыхания средства;
  • основание покрывают лакокрасочным или отделывают другим декорирующим материалом.

Как шпаклевать потолок из гипсокартона — пошаговая инструкция.

Потолки из гипсокартона от немецкой компании Кнауф помогают красиво оформить потолочное пространство и скрыть все имеющиеся в этой области коммуникации. Установить конструкцию может даже непрофессионал, внимательно изучивший инструкцию. Если работа выполнена правильно, то элемент прослужит в течение нескольких лет без необходимости реставрации.

81





horoshijpotolok.ru

КНАУФ-ДАНОЛАЙН перфорированные гипсокартонные плиты - Acoustic Group

Акустические подвесные потолки и стеновые панели из гипсокартона Экологически чистые акустические плиты КНАУФ-ДАНОЛАЙН обеспечивают превосходную акустическую среду, очищение воздуха в помещении (Cleaneo), приятное отражение света, современный дизайн и долгий срок службы.

С помощью акустических плит КНАУФ-ДАНОЛАЙН можно подобрать акустические решения, которые будут отвечать необходимому времени реверберации. В зависимости от конструкции потолка и дизайна перфорации поглощение звука может достигать 90%.

Ассортимент продукции Кнауф-Данолайн включает:

  • Демонтируемые подвесные потолки с каркасом из Т-образных профилей и широким выбором плит различного дизайна и акустических свойств
  • Недемонтируемые потолочные системы, в которых акустические панели с различным дизайном и акустическими свойствами крепятся к каркасу саморезами
  • Коридорные панели – специальные акустические плиты для потолков с различными функциями для коридоров и узких помещений
  • Стеновые панели – широкий выбор панелей с возможностью полной интеграции в уже существующую конструкцию стены
  • Плиты специального назначения – гигиенический потолок, стеновые панели для кинотеатров, ударопрочные панели для спортзалов

Условия эксплуатации

Акустические плиты КНАУФ-ДАНОЛАЙН тестируются на устойчивость к влаге непосредственно в процессе эксплуатации: 70% относительной влажности при 25°C – и предназначены для использования в офисах, общественных зданиях и других помещениях.

Панели Danotile проверены на сопротивление до 90% относительной влажности при 30°C и предназначены для использования в более экстремальных условиях. Таким образом, они могут быть использованы в помещениях с высокой влажностью и в помещениях с частыми и серьезными изменениями влажности воздуха.

Светоотражение

В зависимости от назначения помещения необходимо подбирать панели с определенным уровнем светоотражения. На светоотражение акустических панелей влияет не только дизайн и вид перфорации (или ее отсутствие), но и блеск и цвет краски нанесенной на лицевую поверхность панели. Краска, используемая для нанесения на акустические панели КНАУФ-ДАНОЛАЙН, обладает низким отблеском, что обеспечивает ровное распределение света и позволит подобрать оптимальный вариант материалов для вашего проекта.

Цвет

Потолочные и стеновые панели КНАУФ-ДАНОЛАЙН выпускаются в стандартном белом цвете, окрашенные или ламинированные.
Под заказ можно произвести окрашенные панели по системе NCS и RAL. Максимальный размер панели для окрашивания 600 x1200 мм. Плиты окрашивают водоэмульсионной или акриловой краской.

Акустические плиты КНАУФ-ДАНОЛАЙН могут быть окрашены на объекте с использованием валика с коротким ворсом. Требуется избегать попадания краски в перфорационные отверстия, так как это может повлиять на звукопоглощение панели. Важно учитывать, что краска не должна быть слишком густой.

www.acoustic.ru

Перфорированный гипсокартон Кнауф Акустик | ЛайтСтрой

Гипосовые панели Кнауф используются в качестве облицовочного слоя в сборных конструкциях стен и потолков для повышения акустического комфорта в помещении. Выступают в роли декоративного антивандального слоя пропускающего звуковую волну внутрь. Для дополнительного звукопоглощения могут применяться вместе с минеравловатными плитами и виброподвесами.

Имеют необычный дизайн и применяются при создании криволинейных конструкций, позволяя воплощать разнообразные идеи для интерьеров.

Размеры 1200х2000/2500х12.5мм
Кромка  A (прямая)
В коробке отпускается поштучно
Светоотражение 10%
Влагостойкость 70%
Звукопоглощение 0,25-0,85 aw
Класс пожарной безопасности КМ1

Акустика

Поверхность панели обеспечивает проникновение волны внутрь облицовочной системы за счет отверстий расположенных по площади поверхности.

Влагостойкость

Плиты применяют в помещениях с сухим и нормальным влажностными режимами в соответствии со СНиП 23-02-2003 Тепловая защита зданий.

Огнестойкость

Стандартный сертификат пожарной безопасности КМ1.

Светоотражение

В зависимости от цвета поверхности.

Очистка

Пылесосом или сухой тряпкой.

www.stroystil.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
