Глубина дренажа – схема и глубина заложения дренажной системы

Содержание

глубина и другие параметры системы

Любая серьезная строительная работа требует предварительного составления плана и выполнения расчетов. Важность проектирования особенно заметна при обустройстве водосточно-дренажной конструкции на участке. Только соблюдение всех нюансов при составлении схемы и правильный расчет дренажа позволят добиться максимальной эффективности системы водоотвода.

Основные задачи, которые решают мероприятия по организации водоотвода и дренажа, это:

  • защита построек и приусадебной территории от затопления дождевыми и талыми водами;
  • улучшение отвода поверхностных вод, стекающих из переувлажненных мест и твердых покрытий;
  • снижение уровня подземных вод под строительными объектами и плодородными участками;
  • перехват напорных вод, которые поступают из водоносного горизонта.

Важно! Дренирование территории позволяет защитить жилой дом и хозпостройки от преждевременного разрушения и оптимизировать влажность грунта для правильного роста садово-огородных культур.

Дренаж участка – комплекс мероприятий по защите территории от переувлажнения

Проектные работы, которые включают разработку схемы и расчет дренажа участка, выполняются с учетом состояния грунта и климатических условий в данной местности.

Классификация грунтов по степени увлажнения ↑

Каждый грунт имеет определенный процент содержания влаги, величина которого зависит от пропускной способности верхних слоев почвы и глубины залегания водоносных горизонтов. В связи с этим, различают три категории:

  1. Сухой. За счет хорошей водопроницаемости верхних грунтовых слоев обеспечивается стабильный поверхностный сток. Подземные воды находятся на достаточной глубине и не оказывают особого влияния на уровень влажности.
  2. Сырой. Верхние слои имеют низкую водопроницаемость, поэтому вода медленно уходит с поверхности. При этом подземные воды не увлажняют верхнюю толщу грунта. Подобные грунты имеют признаки поверхностного заболачивания, которые особенно проявляются в весенний и осенний периоды.
  3. Мокрый. С учетом низкой водопроницаемости почвы и близкого расположения водоносного слоя вода в такой местности может удерживаться на поверхности более 20 дней. К мокрым местам относятся торфяные и оглеенные почвы, а также солончаки.

К сведению. Подземные воды не оказывают большого влияния на степень увлажнения верхних слоев почвы, если их уровень в предморозный период находится ниже глубины промерзания на 1 м – для песка, и на 2 м – для глины.

Торфяная местность

Типы водного питания участка ↑

Еще одним показателем для правильного расчета дренажа участка является источник водного питания. То есть проектировщику необходимо выяснить, каким образом происходит водонасыщение грунта.

  • Атмосферное питание – ливни и талые воды. Является источником переувлажнения участка с малым уклоном, где преобладает глинистая порода.
  • Грунтовое питание – капиллярное поднятие влаги с нижних грунтовых слоев.
  • Грунтово-напорное питание – приток напорной воды от ближайшего водоносного горизонта.
  • Пучинное питание–оттаивание весной кристаллов льда, которые накопились в грунте во время морозов.

Пучинистый грунт особо опасен для строительных объектов

Принимая во внимание вышеизложенные характеристики, производится выбор типа дренажной системы, которая может быть поверхностной, вертикальной и глубинной.

Поверхностный дренаж выполняет функцию отвода дождевой и талой воды с поверхности участка. Произвести проектирование и монтаж такой системы несложно. Поскольку дрены располагаются на поверхности, расчет глубины дренажа производить не нужно, соответственно, и объем земляных работ является незначительным.

Вертикальный дренаж – это система дренажных колодцев, расположенных в местах наибольшего скопления влаги. Собранная вода отводится либо в нижние слои грунта, либо откачивается при помощи насосного оборудования.

Глубинная система отличается наибольшей эффективностью, поскольку позволяет защитить территорию практически от всех источников водного питания. Она представляет собой сеть дренажных труб, которые располагаются на определенной глубине. Такой дренаж часто применяют для защиты фундаментов и подвальных помещений,а также садовой территории от грунтового и грунтово-напорного питания.


Типовая схема водосточно-дренажной системы: В – ревизионные выпуски; К – смотровые колодцы; ПК – приемный колодец

Спроектировав схему, необходимо произвести расчет основных параметров, таких как:

  • диаметр трубы;
  • плотность геотекстиля;
  • глубина траншеи;
  • уклон дрены;
  • расстояние между ревизионными колодцами.

Диаметр трубы ↑

Чтобы точно рассчитать диаметр трубы дренажа, следует знать требуемую интенсивность водоотвода. На практике чаще всего используют трубы Ø100-110 мм, которые обладают пропускной способностью 7 л/с. Этого вполне достаточно, чтобы справиться с крупными ливневыми осадками и верховодкой.

Обратите внимание. Чем больше диаметр дрены, тем выше площадь фильтрации. Поэтому при расчете пристенного и пластового дренажа часто отдают предпочтение трубамØ165 мм.

Дренажные трубы разного диаметра

Плотность геотекстиля ↑

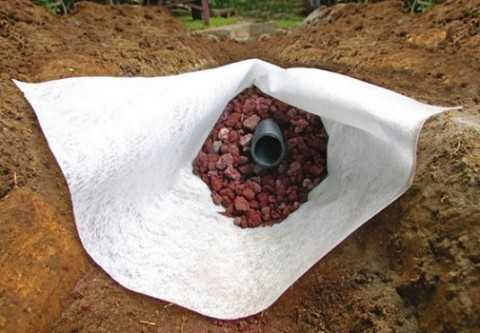

Геотекстильное полотно выполняет роль фильтра, который защищает дрену от засорения. Главным показателем данного материала является плотность. Именно расчету плотности геотекстиля для дренажа специалисты уделяют особое внимание. Если данная характеристика будет низкой, ткань уже при монтаже может порваться. С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги. Для дренажных работ оптимальным показателем считается значение 100-150 г/м².

Геотекстильная ткань – важный элемент дренажа

Глубина траншеи ↑

На глубину укладки дренажных труб влияет два фактора – глубина промерзания грунта и глубина расположения фундамента (для пристенного дренажа).

Если дрена замерзнет зимой, тогда во время таяния снега она не сможет отводить излишнюю влагу, и эффективность системы будет стремиться к нулю. Чтобы этого не допустить, траншею необходимо разрабатывать с учетом климатических особенностей конкретной местности.

Расчет глубины пристенного дренажа выполняется очень просто: к нижней точке фундамента прибавляется 30 см. Этого будет достаточно для перехвата подземных вод в сезон дождей или во время паводка.

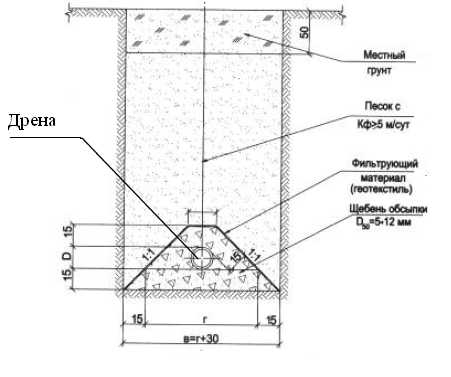

Схема пристенного дренажа

Уклон дрены ↑

Правильный уклон дренажных труб имеет большое значение для функциональности системы. Отсутствие уклона приведет к застаиванию воды, а слишком большой угол будет способствовать появлению отложений во внутренней полости трубопровода.

Важно. Оптимальным показателем считается 1%. То есть на 1 м трубы уклон должен составлять 1 см.

Глубина расположения водосборника рассчитывается следующим образом. Сначала измеряется расстояние от верхней точки дренажа до приемного колодца, затем  полученная сумма делится на 100. Например, длина дренажного трубопровода составляет 30 м, тогда водосборник должен располагаться на 30 см ниже верхней точки системы.

Угол укладки дрены

Расстояние между ревизионными колодцами ↑

Расположение ревизионных колодцев нормируется СНиП. Согласно утвержденным правилам, точки для проведения обслуживания и очистки дренажа должны располагаться на всех поворотах трубопровода. Для прямолинейных участков, которые обладают большой протяженностью, колодцы устанавливаются через каждые 35 м.

Обратите внимание. Если трубопровод обладает одинаковым диаметром и лишен боковых ответвлений, тогда расстояние между ревизионными колодцами можно увеличить до 50 м.

Ревизионные колодцы выполняют функцию контроля работоспособности водоотвода

В данной статье приведены общие данные для расчета дренажа. Однако следует учитывать, чтолюбая дренажная система по-своему уникальна. Поэтому, чтобы водоотвод на участке работал максимально эффективно, вопросы проектирования и монтажа должны решать специалисты.

stroy-aqua.com

Расчёт глубины установки и угла наклона строительного дренажа: как сделать

Владельцы загородных домов часто сталкиваются с проблемой подтопления участка. Она может быть вызвана разными факторами. Это обильные атмосферные осадки, талая вода весной, недостаточная пропускная способность почвы. Усугубляется ситуация, если на территории построены сооружения большой площади, уложено водонепроницаемое покрытие.

Только на первый взгляд кажется, что излишняя влага на участке не способна вызвать серьёзные проблемы. Но на самом же деле вода, которая задерживается и своевременно не уходит в землю, значительно сокращает срок службы дома и других хозяйственных построек. Основные неприятности, вызванные излишней влагой на участке:

  • подтапливание фундамента;
  • гниение корневых систем растений;
  • сокращение срока службы огорожи на фундаменте;
  • образование болота на участке.
Чтобы решить подобные проблемы и качественно осушить территорию, следует установить дренажную систему. Дренаж способен качественно выполнять свои функции только при условии, что расчёты и монтажные работы выполнены с учётом нормативных требований. Любая ошибка в процессе обустройства может обернуться неприятностями для жителей дома.

Глубина залегания дренажных труб

Одним из основных параметров, которые должны учитываться при прокладке дренажных каналов, это глубина заложения дренажа. Чем глубже траншеи и колодец, тем больше усилий понадобится. Есть два варианта выполнения дренажной системы: поверхностный и глубинный. В первом случае глубина, на которой залегают каналы – 30-40 см. Во втором случае придётся рыть глубокие траншеи, в которые укладываются канализационные трубы.

При расчёте глубины дренажа на участке следует основываться на таких параметрах:

  • уровень промерзания грунта;
  • глубина, на которой уложен фундамент основной постройки (дома).

Глубина залегания дренажных труб

Обратите внимание!  Уровень промерзания грунта неодинаковый в разных регионах. Чтобы определить это значение для вашей местности, следует попросить информацию в строительной компании.

По глубине промерзания

Если трубопровод проложить выше уровня промерзания грунта, зимой он замёрзнет, а во время паводка не сможет выполнять свою работу. Чтобы проведанные усилия не были напрасными, нужно укладывать трубы ниже уровня промерзания грунта, или же позаботиться о качественном утеплении элементов дренажной системы.

Глубина промерзания грунта зависит от характера почвы, от толщины снежного покрова, диаметра труб, которые применяются для обустройства дренажной системы. Чтобы рассчитать, на какой глубине делать дренаж, следует от глубины промерзания грунта в данной местности отнять значение диаметра трубы плюс 100мм.

По глубине фундамента

Основной вред, который причиняют талые воды и атмосферные осадки – это подмывания фундамента, поэтому при расчёте глубины залегания дренажных труб следует принять во внимание то, на какой глубине уложено основание.

Дренажные трубы

Фундаменту грозят не только поверхностные, но и грунтовые воды, уровень которых поднимается во время паводка весной. Чтобы избежать негативного влияния влаги на основание, следует укладывать дренажные трубы на глубину, равную глубине заложения фундамента плюс 50 см.

Расчёт угла наклона дренажа

Виды уклона дренажных труб

Дренажная система – безнапорная, поэтому для качественного её функционирования следует обеспечить трубопроводу правильный уклон. Основным критерием для определения уклона трубы является её диаметр. При выборе элементов для устройства дренажной системы не стоит отдавать предпочтение трубам большого диаметра, так как это способствует быстрому уходу стоков и заилению стенок. В таких условиях дренаж будет быстро засоряться и часто требовать прочистки, а это лишние финансовые затраты и усилия.

Обратите внимание! Основным помощником в решении вопроса, как рассчитать дренаж, его уклон, глубину, длину каналов являются нормативные документы, такие как СНиП, ГОСТ, СанПин.

Чтобы правильно рассчитать уклон дренажа, следует принять во внимание такие сведения:

  • диаметр дренажных труб;
  • какой тип отвода вод используется;
  • какой материал применялся для покрытия участка.

Необходимый уклон трубопровода согласно нормативной документации

Очень важно правильно выполнить уклон при установке дренажной системы закрытого типа. Если угол уклона будет чересчур большим, трубы будут быстро засариваться, если же он недостаточен, система будет отводить воды медленно. Если внутренний диаметр труб превышает 200 мм, они должны располагаться под уклоном  0,007. При использовании труб с диаметром 150 мм уклон не может быть меньше 0,008.

Совестный подход к выполнению расчётов глубины и уровня уклона дренажных труб – залог качественного, эффективного и долговечного функционирования системы. Обратитесь к профессионалу за помощью в проведении расчётов, чтобы избежать технологических ошибок при проведении монтажных работ.
