Глубина дренажа вокруг дома – Дренажная система загородного дома: устройство и глубина установки; как делать дренаж вокруг дома, подвала и фундамента

Содержание

Расчет глубина дренажаидренажного колодца для осушения участка и подвала

Хорошо строить дом на пригорочке, где под плодородным слоем почвы лежит сухой песчаный грунт. А если достался земельный участок в низинке, гдепод слоем растительного грунта лежит влажная глина или суглинок? Как не допустить подмытия и проседания фундамента дома, предотвратить отсыревание и подтопление подвала? Что делать с не сходящими подолгу лужами, как заставить расти плодовые и декоративные деревья, вырастить и сохранить урожай на грядках, устроить зелёный газон на переувлажнённой почве?Конечно, существуют специальные методы строительства и агротехники на влажных почвах, но они малоэффективны, если не проведены работы по осушению земельного участка. Поговорим о дренаже. Что он даёт, какой бывает, расчет глубина дренажа и его устройство.

Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.

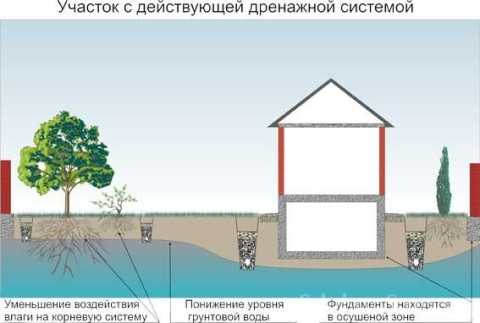

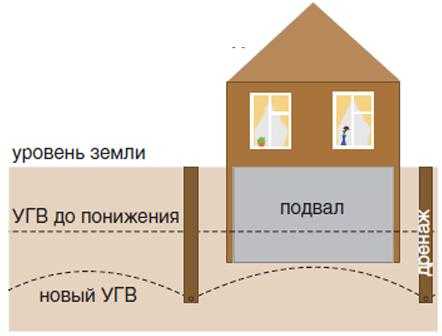

Дренаж служит для оптимизации влажности почвы и грунта на земельном участке

Обратимся к опыту европейских коллег. Климатические особенности и характер грунтов северных и центральных регионов Германии довольно схожи с условиями Центральной полосы России. Равнины, расположенные невысоко над уровнем моря, относительно большое количество осадков, широко распространены глины и суглинки. Предусмотрительные немцы устраивают дренирование повсеместно, даже, если, на первый взгляд, особой необходимости в этом нет. В результате получают гарантированно сухой подвал и уверенность в том, что фундамент без каких-либо смещений прослужит максимальный срок, который способна обеспечить его конструкция. Практичные потомки тевтонов справедливо полагают, что экономия на надёжности основания здания может обойтись себе дороже. Предпочитают один раз и надолго вложиться в комфорт жилища. Вопрос «а нужен ли дренаж», как правило, не стоит.

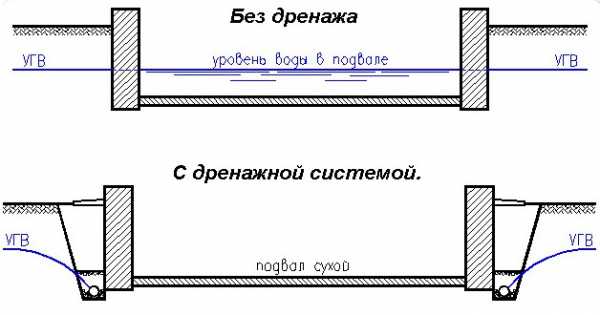

Желаете иметь гарантированно сухой подвал — не забудьте про дренаж

Для отечественного застройщика дренажные системы пока, скорее, экзотика, чем осознанная необходимость. Причиной тому не только низкий, по сравнению с экономически развитыми странами, уровень доходов. Мы до сих пор руководствуемся принципами хрущёвских времён в проектировании и строительстве: «сейчас сэкономим, а там авось…». Что ж, расстановка приоритетов — личное дело каждого.

Конечно, водоотведение — не самая актуальная задача в местности с низким уровнем осадков. Нет в нём особойнужды на сухих песчаных грунтах. Даже на сыром участке с проблемными грунтами и высоким УГВ можно прожить без дренажа: не строить цокольный этаж, возвести лёгкий каркасный дом на свайном фундаменте. Спланировать уклон рельефа участка, отведя по возможности ливневые и талые воды за его пределы. Нет особого смысла в устройстве дренажа при строительстве недорогой дачи из лёгких конструкций. Но чем «капитальнее» и дороже дом, чем выше требования к качеству благоустройства, тем выше потребность в дренаже.

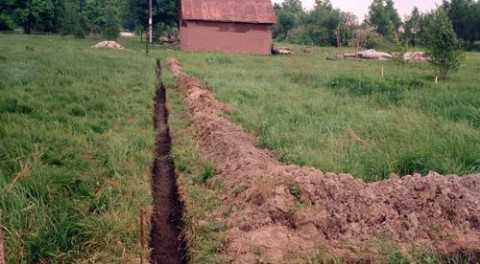

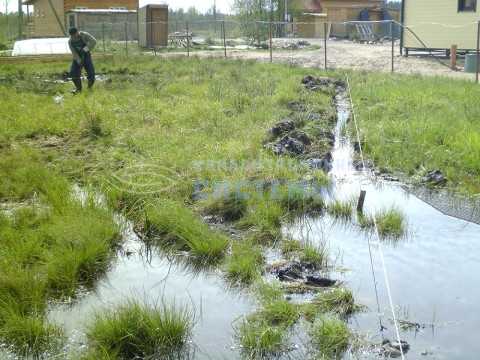

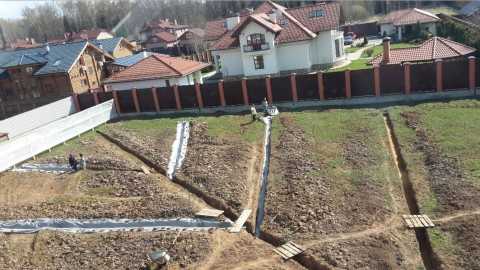

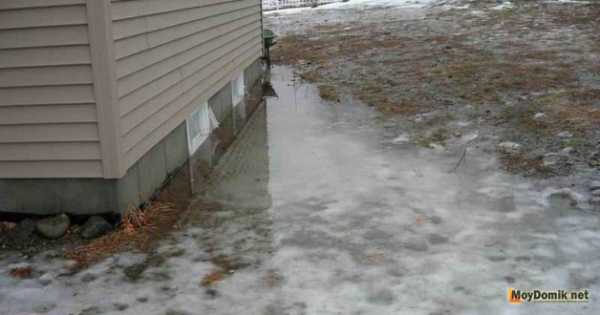

Дренаж на этом участке точно нужен

В зависимости от заглубления различают три типа дренирования грунта:

Открытый ↑

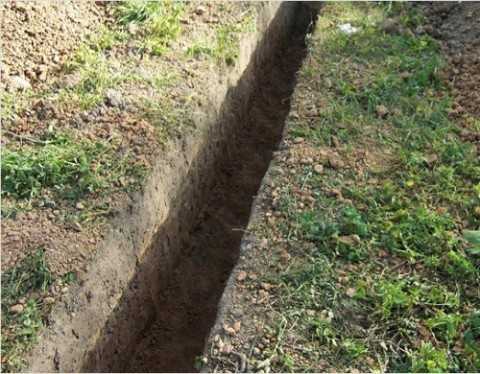

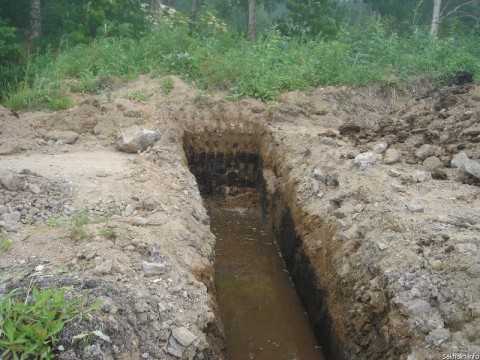

Открытый дренаж представляет собой канавы для водоотведения. Открытый дренаж дёшев, но из-за низкого профиля пригоден только для отведения дождевой, талой и ливневой (с крыши) воды с поверхности грунта. Глубина открытого дренажа — 5-20 см, при большей высоте профиля неукреплённый грунт будет обрушиваться, а лотки будет сложно очищать. Стенки открытых траншей приходится постоянно восстанавливать либо укреплять, чтобы они не осыпались. Можно использовать удобные и эстетичные, но недешёвые бетонные либо керамические лотки, а в местах пересечения с дорожками и мощением закрыть их решётками.Открытый дренаж несложно поддерживать в работоспособном состоянии.

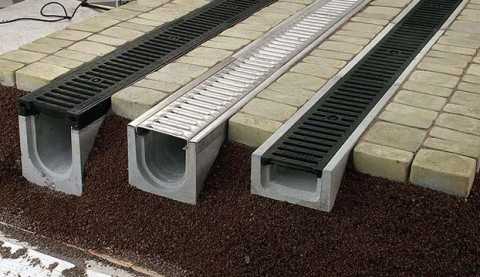

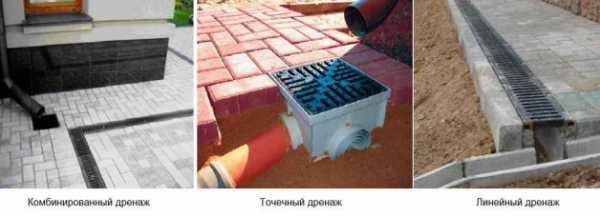

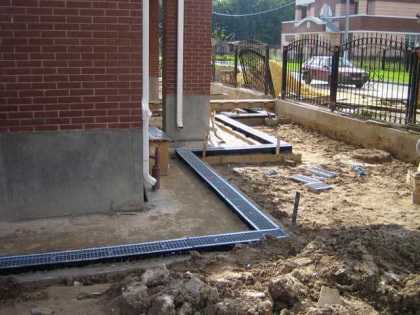

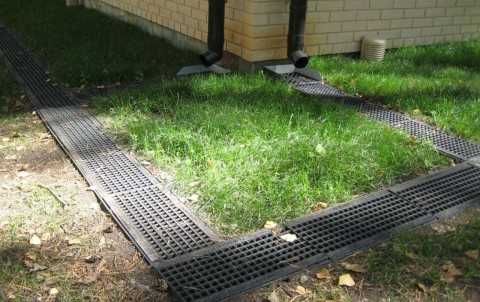

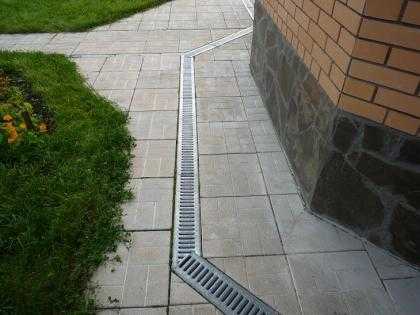

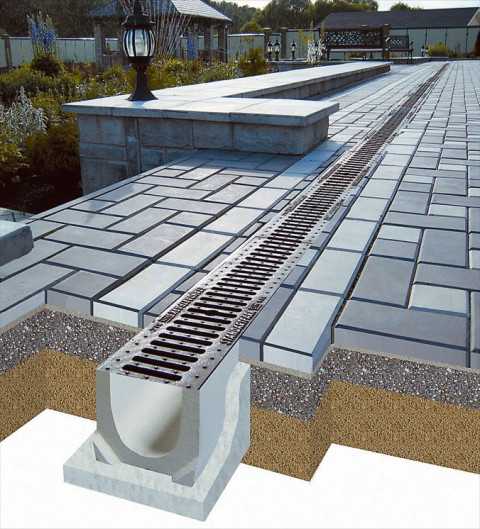

U-образные лотки, закрытые сверху решётками — наилучший вариант для водоотведения с поверхности мощения и не только. Прочны, долговечны, обходятся довольно дорого

Засыпной ↑

Засыпной дренаж представляет собой усовершенствованный вариант открытого. Траншеи засыпают хорошо пропускающим воду материалом. Как правило, используют щебень, гравий, бут, битый кирпич.Засыпка избавляет участок от неудобных для передвижения и не всегда эстетичных открытых траншей. Также подобное решение даёт возможность увеличить высоту профиля траншеи,глубина заложениязасыпного дренажа — от 20 до 60 см. Это даёт возможность собирать не только дождевую воду с поверхности, но и удалять из верхнего слоя почвы излишнюю влагу, накопившуюся после таяния снега, сильных ливней, из-за высокого УГВ. Чтобы засыпка не забивалась частицами грунта, пористый материал ограничивают геотекстилем. Сверху можно устроить газон, уложить дёрн. Нельзя присыпать траншею глиной, суглинком. При относительно низкой стоимости засыпной дренаж имеет существенный недостаток: невысокая пропускная способность водного потока не позволяет в полной мере справляться с сильными ливнями. Также дрены невозможно обслужить, не вскрыв их.

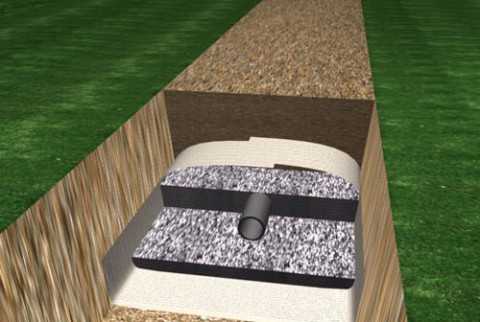

Процесс устройства засыпного дренажа, призванного снизить влажность почвы в саду. Расположение дрен учитывает рельеф участка

Закрытый ↑

Закрытый дренаж представляет собой систему уложенных в грунт перфорированных труб, размещённых в слое водопроницаемой засыпки, ограниченной геотекстилем.Глубина заложения дренажа закрытого типа технически не ограничена, он отлично собирает влагу из нижних слоёв почвы и грунта. Дождевая вода с поверхности поступает в подземные дрены через вертикальные колодцы, которые должны иметь защиту от проникновения внутрь грязи и мусора. Почвенная влага проникает в трубы через перфорацию, сначала впитываясь из почвы в засыпку. Закрытый дренаж — наиболее эффективный и универсальный тип водоотведения и осушения.Он практически не заметен на поверхности, не мешает благоустройству, эстетичен. Правильно спроектированная и построенная закрытая система нуждается в необременительном уходе, периодически (рекомендуется весной и осенью) удаляют мусор из колодцев и при необходимости струёй воды промывают трубы. Недостаток у закрытой системы лишь один — высокая стоимость.

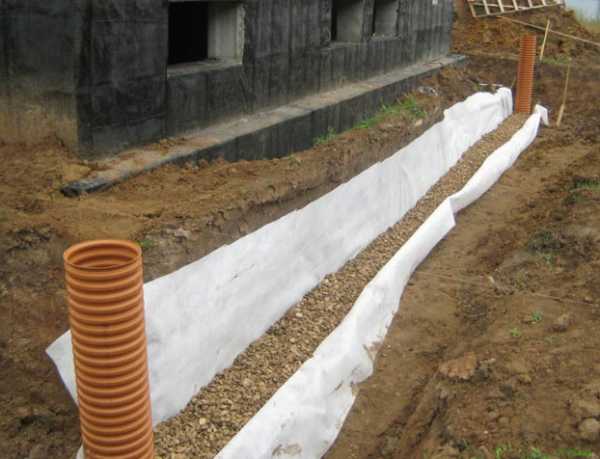

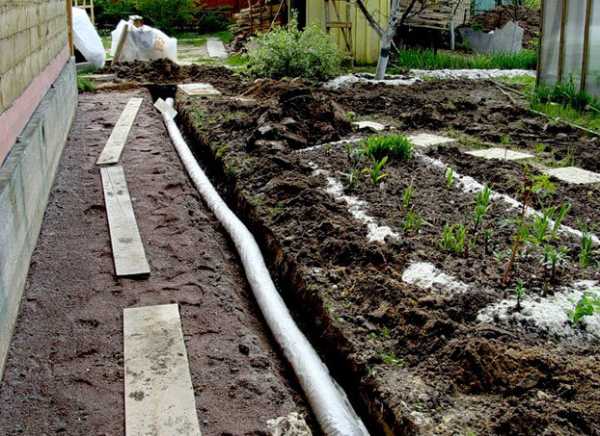

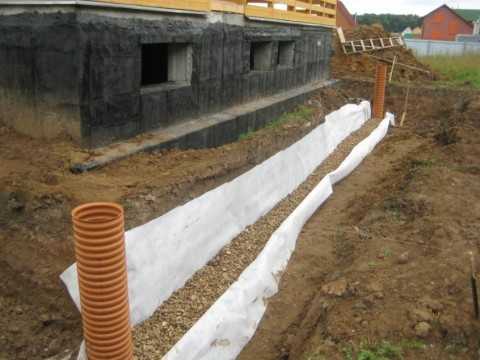

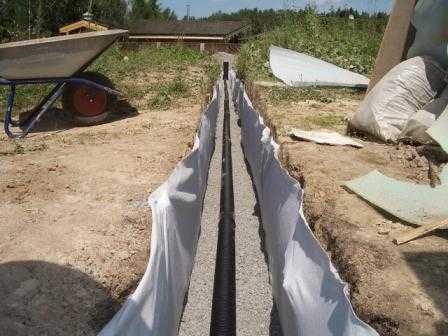

Закрытый дренаж в процессе монтажа

Ответ на вопрос, на какой глубине делать дренаж, целиком и полностью зависит от назначения системы.

  • Для сбора дождевой воды с дорожек и газона нет смысла закапываться глубоко, мелких (10-15 см) поверхностных траншей и лотков для этой цели достаточно.
  • Если нужно осушить верхний слой почвы для лучшего роста травянистых растений и кустов, следует использовать засыпной или закрытый вариант, глубина дренажа составит 40-60 см.

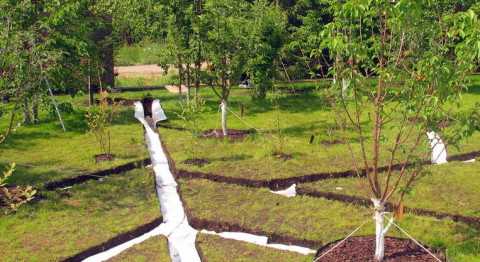

  • Когда целью является обеспечение нормального роста плодовых деревьев на изначально слишком влажном участке, дренаж закладывают таким образом, чтобы была отведена излишняя влага от основной части корневой системы. Для карликовых пород достаточно заглубить дрены на 0,6-1,2 м, конкретное значение зависит от особенностей сорта деревьев и применяемой агротехники.
  • Защита фундамента и цокольного этажа от влаги предполагает применение только закрытой дренажной системы. Глубина дренажа определяется заглублением фундамента. Как правило, для ленточного фундамента перфорированные трубы должны располагатьсянемного (на 30-50 см) ниже подошвы фундамента.

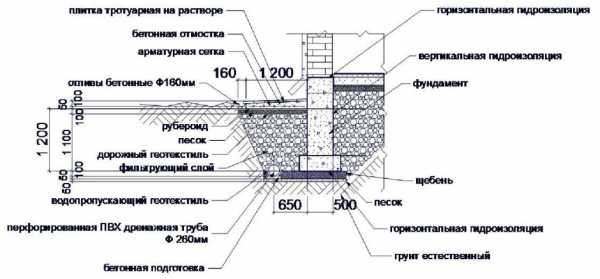

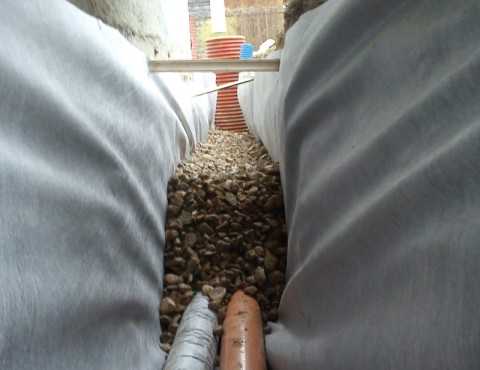

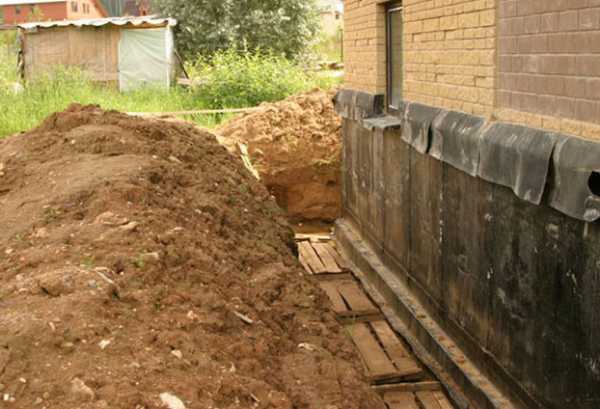

Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см

Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.

Глубина заложения дренажа определяется его назначением

Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.

Важно также обеспечить равномерный уклон дренажа в сторону стока. Рекомендуемые величины: 2 см на 1 м.п. для глинистых грунтов и 3 см на 1 м.п. для песчаных.

Мы выяснили, на какую глубину копать дренаж вокруг дома: ниже подошвы фундамента на 30-50 см. Расскажем вкратце о некоторых особенностях подземного водоотведения. Наиболее распространены два основных типа дренажа вокруг здания:

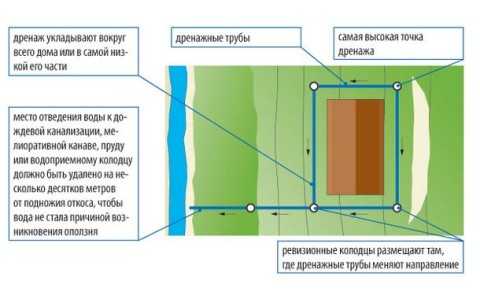

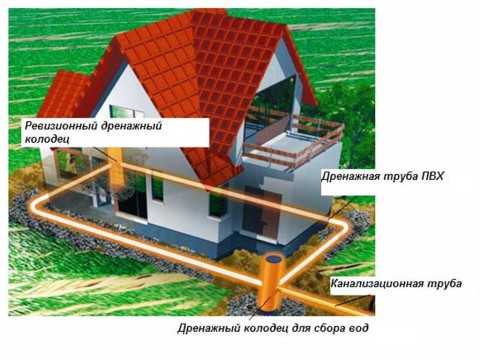

Кольцевой дренаж ↑

Кольцевая система проще и, соответственно, обходится дешевле. На расстоянии 1,5-3 м от фундамента по периметру здания в слое водопропускающей засыпки прокладывают гибкую дренажную трубу. Располагают её свободно, кольцом, не сильно заботясь о соблюдении равных расстояний от строительных конструкций. Так как резких поворотов кольцо не имеет, промежуточные колодцы не нужны. Рекомендуемая глубина дренажа  кольцевого типа — на 0,5 м ниже основания фундамента. Кольцевая система имеет ограниченную эффективность и рекомендуется для зданий без подвалов, строящихся на глинистых и суглинистых грунтах.

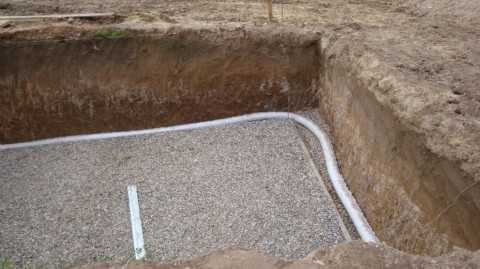

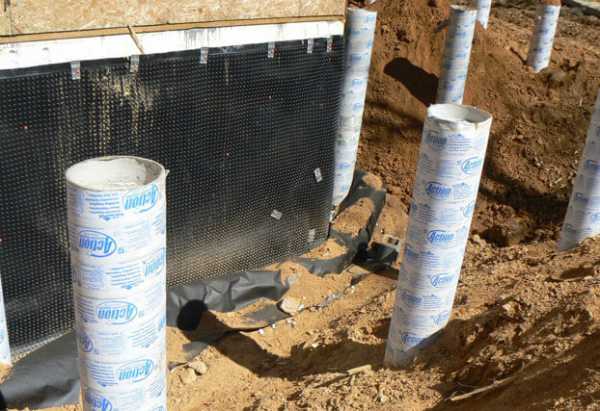

Имеет смысл уложить гибкую трубу кольцевого дренажа ещё до начала возведения фундамента

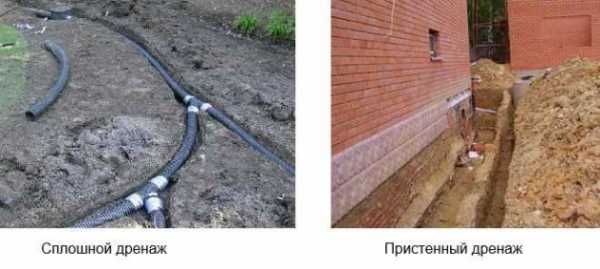

Пристенный дренаж ↑

Пристенный дренаж обеспечивает оптимальное удаление излишней влаги из зоны залегания фундамента и при правильном устройстве обеспечит сухость в подвале, длительный срок его службы. Обойдётся пристенная система дороже кольцевой из-за более сложного монтажа и необходимости в недешёвых колодцах.

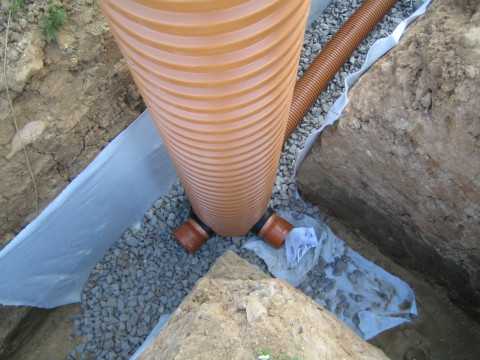

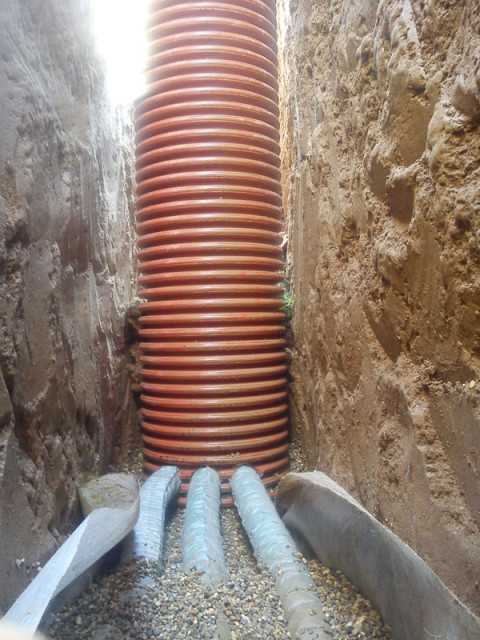

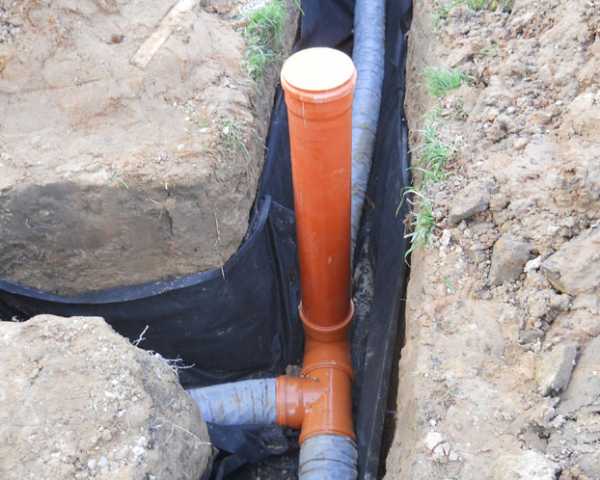

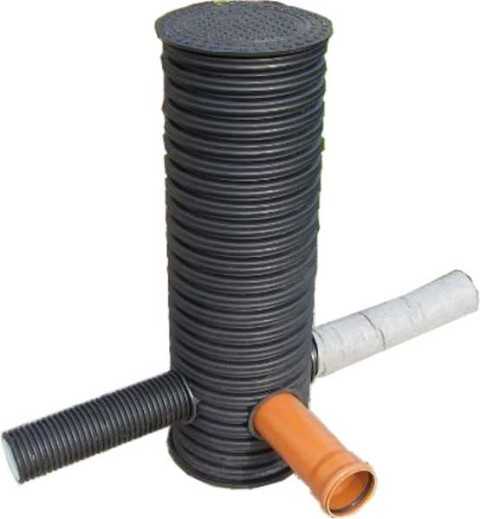

Дренажные колодцы предотвращают засорение труб, служат для их обслуживания, играют роль распределительных коллекторов

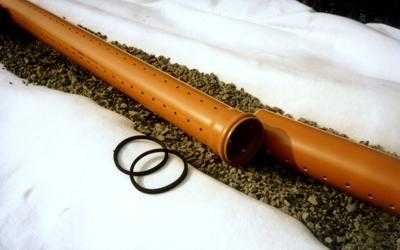

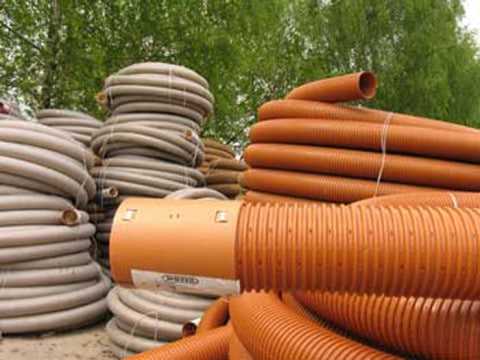

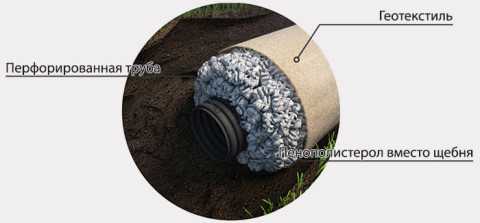

Дрены представляют собой перфорированные трубы (удобнее использовать жёсткие, но можно и гибкие) в слое засыпки, ограниченной геотекстилем. Следует соблюдать одинаковое (0,5-1 м) расстояние от края фундамента и рекомендуемый уклон дренажа в сторону стока (2-3 см на 1 м.п.).Минимально допустимый уклон для закрытого дренажа: для трубы 150 мм — 8 мм на 1 м.п.; для 200 мм — 7 мм на 1 м.п. Рекомендуемая глубина заложения дренажа— в наиболее высокой точке на 30 см ниже подошвы фундамента, далее вниз по уклону. На каждом повороте и через 20 м на прямых участках для обслуживания устанавливается колодец. Глубина дренажного колодца  соответствует заглублению дрены, его низ располагается на 10-15 см ниже перфорированной трубы.

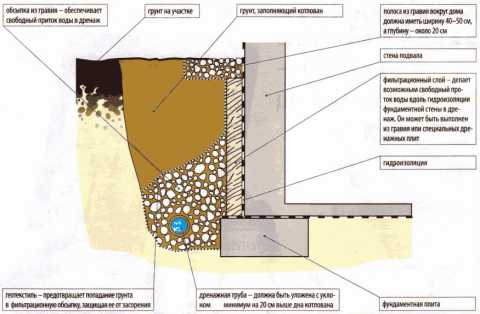

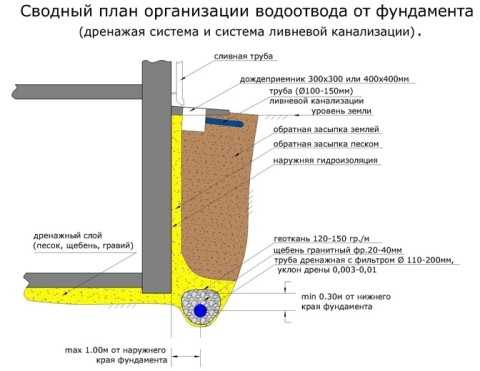

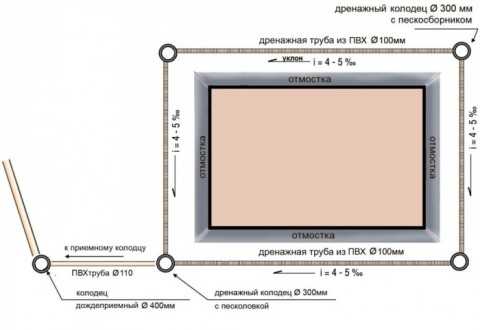

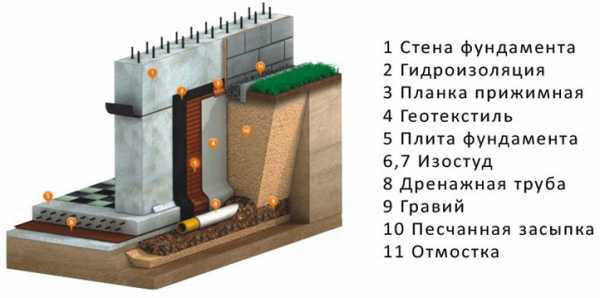

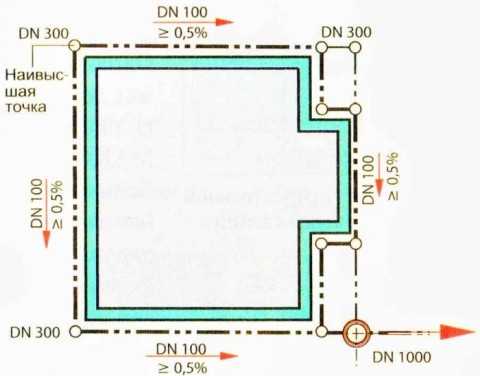

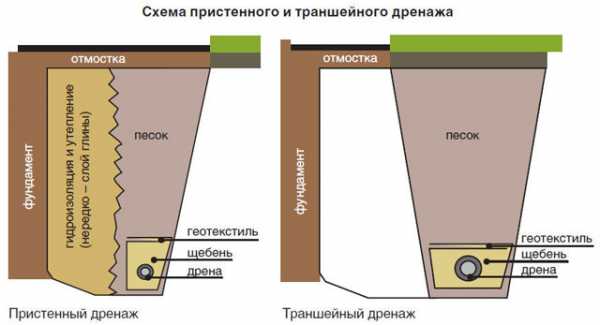

Схема пристенного дренажа

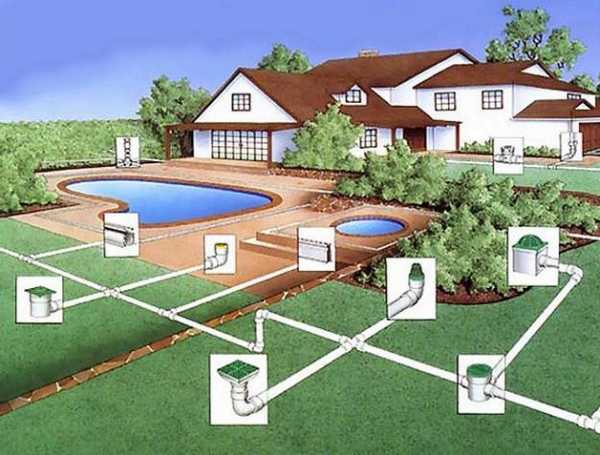

Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.

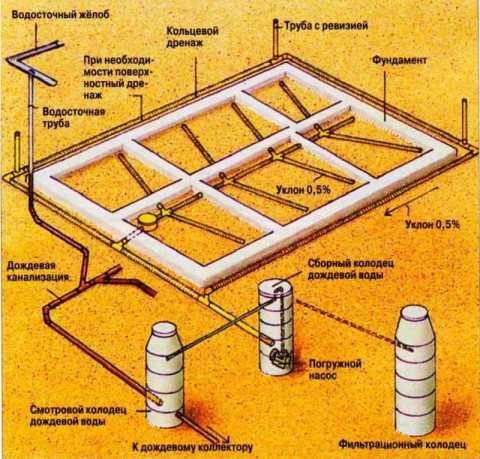

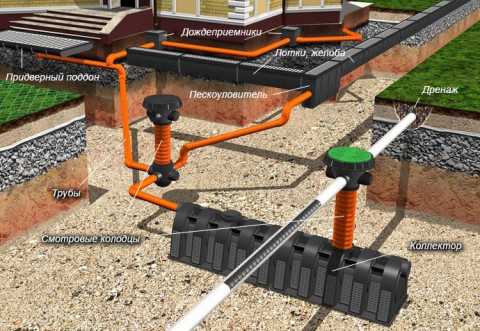

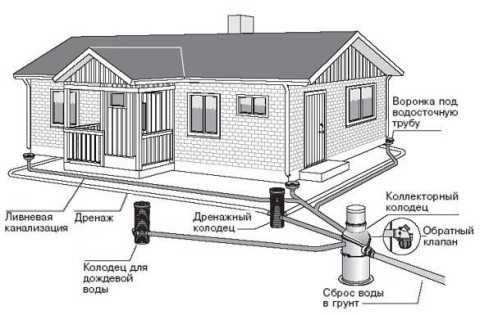

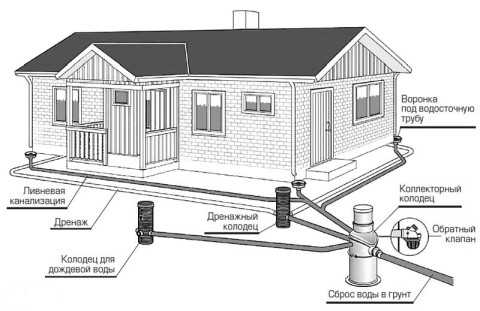

Дренаж и ливневую канализацию рекомендуется прокладывать раздельно

Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.

Подземный коллектор — один из вариантов отведения воды из дренажной системы

Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.

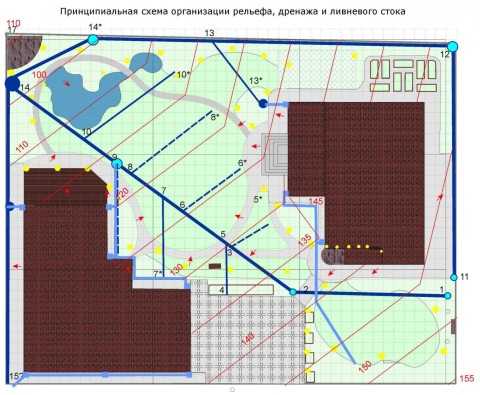

Устройство дренажа начинайте с проекта

stroy-aqua.com

глубинный дренаж участка своими руками, глубина заложения дренажной трубы, фото и видео примеры

Содержание:

1. Выбор варианта  дренажа вокруг дома
2. Расчет глубины заложения дренажа своими руками
3. Предотвращение подтапливания дома на участке

Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.

Выбор варианта  дренажа вокруг дома


Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов. Чтобы определить его величину, стоит использовать карту высотных отметок почвы, а при ее отсутствии уклон определяется по направлению стока атмосферных осадков (прочитайте также: "Как сделать дренаж вокруг дома правильно").

Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: "Ливневка вокруг дома устройство на примерах".

Расчет глубины заложения дренажа своими руками


Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.

Алгоритмы методов выглядят следующим образом:

Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:
  • берется величина промерзания почвы в данной климатической зоне;
  • от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения.
Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Предотвращение подтапливания дома на участке


Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?

Порядок выполнения работ будет следующим:

  1. Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
  2. Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров. Читайте также: "Лоток водоотводный - виды и особенности".

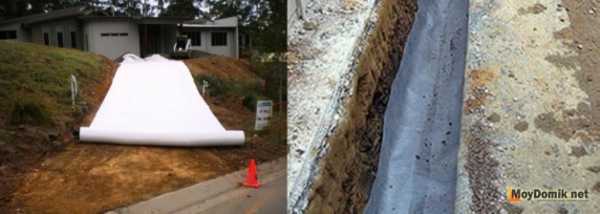

  3. Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
  4. Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.

Заключение

Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках (прочитайте также: "Дренаж для дома - система своими руками"). Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.

kanalizaciyadoma.com

Глубина дренажа вокруг дома - Всё о сантехнике

Глубина дренажа вокруг дома — правила и нормы

Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.

Выбор варианта дренажа вокруг дома

Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов. Чтобы определить его величину, стоит использовать карту высотных отметок почвы, а при ее отсутствии уклон определяется по направлению стока атмосферных осадков (прочитайте также: «Как сделать дренаж вокруг дома правильно «).

Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: «Ливневка вокруг дома устройство на примерах «.

Расчет глубины заложения дренажа своими руками

Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.

Алгоритмы методов выглядят следующим образом:

Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:

  • берется величина промерзания почвы в данной климатической зоне;
  • от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения.

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.
Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Предотвращение подтапливания дома на участке

Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?

Порядок выполнения работ будет следующим:

  1. Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
  2. Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров. Читайте также: «Лоток водоотводный — виды и особенности «.
  3. Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
  4. Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.

Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках (прочитайте также: «Дренаж для дома — система своими руками «). Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.

Оставляйте отзывы:

В садовом товариществе между дорогой и учасками проходит дренажная канава для стока весенних вод, которая дальше переходит в трубу. По трубе вода уходит в лес. Эту канаву неимоверно расширяют и углубляют ниже уровня трубы. Хотя это бессмысленно, ведь вода при этом в трубу не потечет, т.к. труба располагается выше. Есть ли нормы: какой должна быть ширина и глубина дренажной канавы, окаймляющей участки в садовом товариществе, и от какого уровня надо измерять?

Глубина укладки дренажных систем

Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.

Для определения глубины укладки дренажной трубы существуют два главных условия .

Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.

Глубина промерзания грунта зависит:

— от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативные глубины промерзания в сантиметрах для разных городов и типов грунта представлены в таблице.

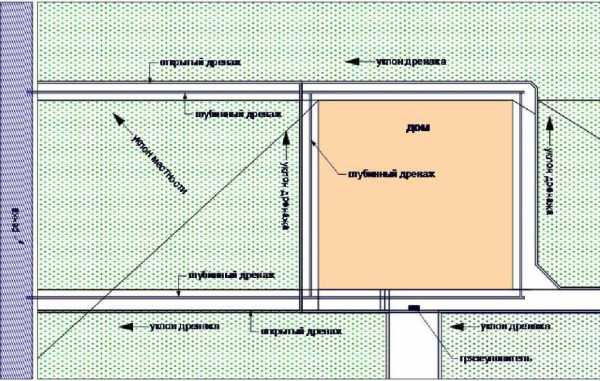

описание устройства глубинного дренажа

С целью уменьшения заболоченности или просто избыточной влажности почвы, для поддержания оптимального водного баланса почвы на участке применяется осушительная система — глубинный отводящий дренаж или дренаж участка. Глубинный дренаж осуществляет сбор и отведения грунтовых и поверхностных вод за пределы участка. Обычно сначала вода собирается в сборный колодец. который может быть отдельной или общей частью дренажной системы.

Суть метода глубинного дренажа заключается в прокладывании под уклоном обычно 1 см на 1 м, но допустимо до 0,5 см на 1 м системы дрен. Обычно дрены прокладываются с уклном в сторону естественного водостока или к дренажному колодцу. При общей суммарной длине глубинного дренажа участка выше 300 метров, целесобразно использовать дрену — центральный коллектор большего диаметра, а так же для облегчения обслуживания системы установить на центральной дрене несколько смотровых колодцев.

Дрены глубинного дренажа — это система каналов обычно расположенных в виде елочки. Средняя глубина каналов — 1 м, но в целом зависит от рельефа участка, и задач осушения, например, для газона стоит сделать её чуть меньше, для плодового сада углубить до 1,5 м. В дрены обычно укладываеются дренажные трубы и осуществляется их отсыпка щебнем.

Укладка труб в глубинный дренаж обычно осуществляется на песчанно-гравийную подушку. После укладки труб траншею засыпают щебнем с толщиной слоя 40 см и песком с толщиной слоя в 15 см, в конце дрена присыпается слоем дерна с грунтом.

Для глубинного дренажа участка средняя глубина траншеи должна составлять 1 м, внутренний диаметр дренажной трубы должен быть не менее 110 мм, при чем труба должна иметь обмотку из геотекстиля.

Глубинный дренаж особенно актуален для участоков, находящихся в низине, имеющих слабопроницаемую для влаги почву или с уровнем грунтовых вод выше 1,5 м.

При правильной организации дренажа и регулярном его обслуживании срок эксплуатации системы может достигать 30-50 лет. Глубинный дренаж позволяет решать следующие задачи:

1. Защищает фундамент сооружений и инженерное оборудование ;

2. Препятствует проникновению грунтовых вод и атмосферных осадков и, как следствие, затоплению подвальных и цокольных помещений;

препятствует повышенной сырости в этих местах;

3. Предотвращает гниение корневой системы растений, пучение и вымывание почвы.

4. Уменьшает вероятность образования плесени и грибков, а также появления огромного количества комаров и лягушек на участке.

Глубинный дренаж участка рекомендуется для участков с глинистыми или суглинистыми почвами на котором планируется благоустройство и озеленение.

Живу здесь

Супер-Модератор

Живу здесь

Вадим сказал: ↑

Если я правильно понял — то Вы хотите дренажную канаву вдоль участка сделать закрытого типа.

Если Вы собираетесь прокладывать дренажную перфорированную трубу — то просто так ее лучше не закапывать — забьется грунтом и перестанет работать. Минимум — траншея — геотекстиль — щебень — труба — щебень — заворачиваем геотекстиль — засыпаем песком и водопроницаемым грунтом.

Под дорогой лучше жесткую трубу — Прагму пластиковую или бетонную.

Насчет глубины — задача трубы отводить воду я так понимаю — поэтому она должна быть выше чем УГВ. Я правильно понял — что свою трубу Вы хотите соединить с канавой через дорогу? В этом случае труба должна быть выше чем канава — и в один уровень или чуть выше в месте соединения с канавой. Уклон 1 см на 10 метров. Лучше использовать трубу на 200.

Да, впринципе Вы правильно поняли меня.

Я вывел свои ливневые стоки за участок, в траншею открытого типа. Но так как у нас глина, то вода в этой траншее стоит и не уходит. В результате чего с холодами там все замерзло, а периодическии оттепели растапливали снег на крыше, а потом замерзали. И намерзло до водосточной трубы, которая лопнула от льда.

Географически так получилось что мой участок стоит выше крайних, и получается сам по себе уклон в сторону дороги и довольно приличный.

На 50 метров метр уж точно получается уклона.

Я впринципе готов уложить жесткие пластиковые трубы на всю эту длинну.

Мне надо бы еще понять глубину ее укладки, что бы ее не раздавили под дорогой.

А 100-ка труба не справится?

200-ку расчитываете на случай намерзания?

Тема: Глубина дренажа вокруг дома с фундаментом-плитой.

Новичок Регистрация Сообщений 14

Глубина дренажа вокруг дома с фундаментом-плитой.

У меня участок с высоким уровнем грунтовых вод. Домик на фундаментной плите. Плита примерно на глубине 30 см, сама примерно 40 см, итого подошва плиты примерно в 70 см от уровня земли.

Есть канава около дороги примерно глубиной 40 см. Участок поднят относительно соседей с одной стороны примерно на 20 см, с другой стороны примерно на 40 см.

Теоретически надо закапываться ниже 70 см.

Источники: www.9111.ru, kolodcy.com, xn--80ahdf7aq.net, www.forumhouse.ru, izba.su

На какой глубине делать дренаж вокруг дома и в саду

Хорошо строить дом на пригорочке, где под плодородным слоем почвы лежит сухой песчаный грунт. А если достался земельный участок в низинке, гдепод слоем растительного грунта лежит влажная глина или суглинок? Как не допустить подмытия и проседания фундамента дома, предотвратить отсыревание и подтопление подвала? Что делать с не сходящими подолгу лужами, как заставить расти плодовые и декоративные деревья, вырастить и сохранить урожай на грядках, устроить зелёный газон на переувлажнённой почве?Конечно, существуют специальные методы строительства и агротехники на влажных почвах, но они малоэффективны, если не проведены работы по осушению земельного участка. Поговорим о дренаже. Что он даёт, какой бывает, расчет глубина дренажа и его устройство.

Содержание

Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.

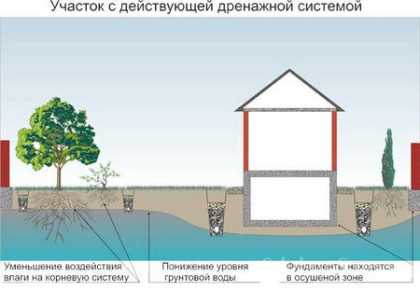

Дренаж служит для оптимизации влажности почвы и грунта на земельном участке

Обратимся к опыту европейских коллег. Климатические особенности и характер грунтов северных и центральных регионов Германии довольно схожи с условиями Центральной полосы России. Равнины, расположенные невысоко над уровнем моря, относительно большое количество осадков, широко распространены глины и суглинки. Предусмотрительные немцы устраивают дренирование повсеместно, даже, если, на первый взгляд, особой необходимости в этом нет. В результате получают гарантированно сухой подвал и уверенность в том, что фундамент без каких-либо смещений прослужит максимальный срок, который способна обеспечить его конструкция. Практичные потомки тевтонов справедливо полагают, что экономия на надёжности основания здания может обойтись себе дороже. Предпочитают один раз и надолго вложиться в комфорт жилища. Вопрос «а нужен ли дренаж», как правило, не стоит.

Желаете иметь гарантированно сухой подвал — не забудьте про дренаж

Для отечественного застройщика дренажные системы пока, скорее, экзотика, чем осознанная необходимость. Причиной тому не только низкий, по сравнению с экономически развитыми странами, уровень доходов. Мы до сих пор руководствуемся принципами хрущёвских времён в проектировании и строительстве: «сейчас сэкономим, а там авось…». Что ж, расстановка приоритетов — личное дело каждого.

Конечно, водоотведение — не самая актуальная задача в местности с низким уровнем осадков. Нет в нём особойнужды на сухих песчаных грунтах. Даже на сыром участке с проблемными грунтами и высоким УГВ можно прожить без дренажа: не строить цокольный этаж, возвести лёгкий каркасный дом на свайном фундаменте. Спланировать уклон рельефа участка, отведя по возможности ливневые и талые воды за его пределы. Нет особого смысла в устройстве дренажа при строительстве недорогой дачи из лёгких конструкций. Но чем «капитальнее» и дороже дом, чем выше требования к качеству благоустройства, тем выше потребность в дренаже.

Дренаж на этом участке точно нужен

В зависимости от заглубления различают три типа дренирования грунта:

Открытый дренаж представляет собой канавы для водоотведения. Открытый дренаж дёшев, но из-за низкого профиля пригоден только для отведения дождевой, талой и ливневой (с крыши) воды с поверхности грунта. Глубина открытого дренажа — 5-20 см, при большей высоте профиля неукреплённый грунт будет обрушиваться, а лотки будет сложно очищать. Стенки открытых траншей приходится постоянно восстанавливать либо укреплять, чтобы они не осыпались. Можно использовать удобные и эстетичные, но недешёвые бетонные либо керамические лотки, а в местах пересечения с дорожками и мощением закрыть их решётками.Открытый дренаж несложно поддерживать в работоспособном состоянии.

U-образные лотки, закрытые сверху решётками — наилучший вариант для водоотведения с поверхности мощения и не только. Прочны, долговечны, обходятся довольно дорого

Засыпной дренаж представляет собой усовершенствованный вариант открытого. Траншеи засыпают хорошо пропускающим воду материалом. Как правило, используют щебень, гравий, бут, битый кирпич.Засыпка избавляет участок от неудобных для передвижения и не всегда эстетичных открытых траншей. Также подобное решение даёт возможность увеличить высоту профиля траншеи,глубина заложениязасыпного дренажа — от 20 до 60 см. Это даёт возможность собирать не только дождевую воду с поверхности, но и удалять из верхнего слоя почвы излишнюю влагу, накопившуюся после таяния снега, сильных ливней, из-за высокого УГВ. Чтобы засыпка не забивалась частицами грунта, пористый материал ограничивают геотекстилем. Сверху можно устроить газон, уложить дёрн. Нельзя присыпать траншею глиной, суглинком. При относительно низкой стоимости засыпной дренаж имеет существенный недостаток: невысокая пропускная способность водного потока не позволяет в полной мере справляться с сильными ливнями. Также дрены невозможно обслужить, не вскрыв их.

Процесс устройства засыпного дренажа, призванного снизить влажность почвы в саду. Расположение дрен учитывает рельеф участка

Закрытый дренаж представляет собой систему уложенных в грунт перфорированных труб, размещённых в слое водопроницаемой засыпки, ограниченной геотекстилем.Глубина заложения дренажа закрытого типа технически не ограничена, он отлично собирает влагу из нижних слоёв почвы и грунта. Дождевая вода с поверхности поступает в подземные дрены через вертикальные колодцы, которые должны иметь защиту от проникновения внутрь грязи и мусора. Почвенная влага проникает в трубы через перфорацию, сначала впитываясь из почвы в засыпку. Закрытый дренаж — наиболее эффективный и универсальный тип водоотведения и осушения.Он практически не заметен на поверхности, не мешает благоустройству, эстетичен. Правильно спроектированная и построенная закрытая система нуждается в необременительном уходе, периодически (рекомендуется весной и осенью) удаляют мусор из колодцев и при необходимости струёй воды промывают трубы. Недостаток у закрытой системы лишь один — высокая стоимость.

Закрытый дренаж в процессе монтажа

Ответ на вопрос, на какой глубине делать дренаж, целиком и полностью зависит от назначения системы.

  • Для сбора дождевой воды с дорожек и газона нет смысла закапываться глубоко, мелких (10-15 см) поверхностных траншей и лотков для этой цели достаточно.
  • Если нужно осушить верхний слой почвы для лучшего роста травянистых растений и кустов, следует использовать засыпной или закрытый вариант, глубина дренажа составит 40-60 см.
  • Когда целью является обеспечение нормального роста плодовых деревьев на изначально слишком влажном участке, дренаж закладывают таким образом, чтобы была отведена излишняя влага от основной части корневой системы. Для карликовых пород достаточно заглубить дрены на 0,6-1,2 м, конкретное значение зависит от особенностей сорта деревьев и применяемой агротехники.
  • Защита фундамента и цокольного этажа от влаги предполагает применение только закрытой дренажной системы. Глубина дренажа определяется заглублением фундамента. Как правило, для ленточного фундамента перфорированные трубы должны располагатьсянемного (на 30-50 см) ниже подошвы фундамента.

Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см

Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.

Глубина заложения дренажа определяется его назначением

Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.

Важно также обеспечить равномерный уклон дренажа в сторону стока. Рекомендуемые величины: 2 см на 1 м.п. для глинистых грунтов и 3 см на 1 м.п. для песчаных.

Мы выяснили, на какую глубину копать дренаж вокруг дома: ниже подошвы фундамента на 30-50 см. Расскажем вкратце о некоторых особенностях подземного водоотведения. Наиболее распространены два основных типа дренажа вокруг здания:

Кольцевая система проще и, соответственно, обходится дешевле. На расстоянии 1,5-3 м от фундамента по периметру здания в слое водопропускающей засыпки прокладывают гибкую дренажную трубу. Располагают её свободно, кольцом, не сильно заботясь о соблюдении равных расстояний от строительных конструкций. Так как резких поворотов кольцо не имеет, промежуточные колодцы не нужны. Рекомендуемая глубина дренажа кольцевого типа — на 0,5 м ниже основания фундамента. Кольцевая система имеет ограниченную эффективность и рекомендуется для зданий без подвалов, строящихся на глинистых и суглинистых грунтах.

Имеет смысл уложить гибкую трубу кольцевого дренажа ещё до начала возведения фундамента

Пристенный дренаж обеспечивает оптимальное удаление излишней влаги из зоны залегания фундамента и при правильном устройстве обеспечит сухость в подвале, длительный срок его службы. Обойдётся пристенная система дороже кольцевой из-за более сложного монтажа и необходимости в недешёвых колодцах.

Дренажные колодцы предотвращают засорение труб, служат для их обслуживания, играют роль распределительных коллекторов

Дрены представляют собой перфорированные трубы (удобнее использовать жёсткие, но можно и гибкие) в слое засыпки, ограниченной геотекстилем. Следует соблюдать одинаковое (0,5-1 м) расстояние от края фундамента и рекомендуемый уклон дренажа в сторону стока (2-3 см на 1 м.п.).Минимально допустимый уклон для закрытого дренажа: для трубы 150 мм — 8 мм на 1 м.п.; для 200 мм — 7 мм на 1 м.п. Рекомендуемая глубина заложения дренажа— в наиболее высокой точке на 30 см ниже подошвы фундамента, далее вниз по уклону. На каждом повороте и через 20 м на прямых участках для обслуживания устанавливается колодец. Глубина дренажного колодца соответствует заглублению дрены, его низ располагается на 10-15 см ниже перфорированной трубы.

Схема пристенного дренажа

Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.

Дренаж и ливневую канализацию рекомендуется прокладывать раздельно

Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.

Подземный коллектор — один из вариантов отведения воды из дренажной системы

Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.

Устройство дренажа начинайте с проекта

Источники: http://kanalizaciyadoma.com/drenazh/glubina-drenazha-vokrug-doma-pravila-i-normy.html, http://sovet.clan.su/publ/drenazhnye_raboty_na_uchastke/glubina_drenazhnoj_kanavy/9-1-0-172, http://stroy-aqua.com/kanalizaciya/drenazh/raschet-glubina-drenazha.html

santex1.ru

Глубина укладки дренажных систем

Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.

Для определения глубины укладки дренажной трубы существуют два главных условия.

Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.

Глубина промерзания грунта зависит:

- от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)

- от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.

Город

Глина, суглинки

Пески, супесь

Архангельск

160

176

Астрахань

80

88

Брянск

100

110

Волгоград

100

110

Вологда

140

154

Воронеж

120

132

Екатеринбург

180

198

Ижевск

160

176

Казань

160

176

Кемерово

200

220

Киров

160

176

Курск

100

110

Липецк

120

132

Москва

120

132

Набережные Челны

160

176

Нальчик

60

66

Нижний Новгород

140

154

Новокузнецк

200

220

Орел

100

110

Оренбург

160

176

Пенза

140

154

Пермь

80

88

Псков

180

198

Ростов-на-Дону

80

88

Рязань

140

154

Самара

160

176

Санкт-Петербург

120

132

Саранск

140

154

Саратов

140

154

Смоленск

140

154

Ставрополь

60

66

Тверь

120

132

Уфа

180

198

Челябинск

180

198

Элиста

80

88

Ярославль

140

154



Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.

То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.



Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься.



К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем.

По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.

Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.

Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.





Причины нарушения технологии



Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин.

Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.

Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.

Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке.

Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.

www.kolodcy.com

техника обустройства и инструкция по монтажу

Продуманная система дренажных линий по всей территории участка и вокруг дома защитит строения и поверхность от повреждения талой водой, образования луж и потоков грязи после ливней. Поверхностные сети справятся с осадками и растаявшим снегом, а глубинные линии снизят уровень влаги в грунте – газон всегда будет ровным, а плитка во дворе – сухой и чистой. Особого внимания требует планировка дренажных траншей вокруг дома – по периметру фундамента обустраивают 3 типа водоотводных систем: комбинированный поверхностный (точечный и линейный), кольцевой дренаж и пристенный.

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

  • Глубиной монтажа.
  • Способом организации линий.
  • Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Пристенный дренаж: отвод грунтовых вод от фундамента ↑

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

  • Отвод избытка влаги от стен и нижней фундаментной плиты.
  • Защита конструкции от проникновения грунтовых вод.

Поверхностная сеть: осушение участка вокруг дома ↑

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Кольцевой дренаж: регулирование уровня грунтовых вод ↑

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор типа системы: в каких случаях нужен кольцевой дренаж ↑

Выбор оптимальной схемы зависит от нескольких факторов:

  • Климатических условий и количества осадков.
  • Рельефа участка.
  • Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

  • В сложных водонасыщенных грунтах, с преобладанием песчаных пород.
  • При постоянно высоком уровне грунтовых вод.
  • Если фундамент дома сильно углублен (ниже уровня грунтовых вод).
  • Когда дом строится на склоне.

Единственный этап, на котором не обойтись без профессиональной помощи – планирование. Остальные работы – подготовку и покупку материалов, земляные работы и монтаж – вполне могут сделать самостоятельно несколько человек. По предварительно составленной схеме достаточно просто просчитать количество необходимых элементов.

Стандартная схема кольцевого дренажа

Планирование: определение расстояния и глубины ↑

Основные правила расчета:

  1. Глубина прокладки траншеи должна быть ниже стандартного непониженного уровня воды в грунте.
  2. Установка дрен проводится ниже точки промерзания.

Радиус снижения уровня влаги в разных типах грунта

Радиус действия дренажной сети определить сложнее, соответственно, без проведения расчетов определить, на каком расстоянии устанавливать кольцевой дренаж, невозможно. На этапе выбора корректного значения удаления от стен дома обязательно нужно учесть технические характеристики: степень водопроницаемости породы, ее состав, и рассчитать показатель угла трения внутри грунта.

Специалисты используют формулу:

L min = w + W/2 + ((K – k)/x)

L – Расстояние от стены до центра дренажного канала

w – Запланированная ширина канала

W – Толщина стены

K – Расстояние от поверхности грунта до низа фундамента

k – Расстояние до уровня грунтовых вод

x – Значение угла трения

Обычно монтаж кольцевых дрен выполняют на расстоянии до 8 м от стен загородного дома.

Подготовка материалов ↑

Перед началом работ по плану просчитывают общий метраж труб, количество ревизионных колодцев, метраж канализационных отводящих труб, если предусмотрен вывод в приемный резервуар.

Материалы:

  • Дренажные перфорированные ПВХ трубы – бюджетный вариант. Трубы из гибкого материала, что позволяет сэкономить на соединителях и переходниках при изменении направления. По поверхности сделаны отверстия, пропускающие влагу, но задерживающие грязь и ил. Стандартный диаметр труб для укладки в траншеи кольцевого дренажа вокруг дома – 100 – 110 мм.

ПВХ-трубы для дренажа

  • Альтернатива специальным изделиям – наружные канализационные трубы. Перфорацию делают самостоятельно тонким сверлом по всей поверхности. Следят, чтобы диаметр отверстий был меньше размера щебня для обсыпки.

Канализационные трубы с отверстиями

  • Самый удобный в установке материал – дренажная труба в обмотке. Перфорированный шланг с фильтрами из пенополистирола, синтетических или натуральных (кокосовых) волокон, и в заводской обмотке из геотекстиля. Такую трубу укладывают на песок, без формирования гравийной подушки.

Заводская труба с обмоткой

  • Муфты для соединений труб между собой и с ревизионными колодцами.
  • Если используют стандартную пластиковую трубу, дополнительно необходимо подготовить геотекстиль, щебень крупной и средней фракции.
  • Смотровые колодцы: сборные пластиковые или ПВХ конструкции, специальные емкости по высоте траншеи.

Готовые ревизии с подготовкой под соединение с трубами

  • Инструменты: лопаты, нивелир или уровень, пленка для грунта.
  • Песок для подсыпки.

Прокладка траншей ↑

Для монтажа системы лучше выбрать период, когда уровень грунтовых вод на минимуме: в конце лета и первой половине осени. Перед началом работ делают размету трассы: определяют горизонтальные линии прокладки. Маркируют линии колышками с натянутой леской.

Неудачно выбранное время: в канаве стоит вода

Выбирают точки, где будут установлены смотровые колодцы: в начале трассы и на каждом углу, где поворот составляет 90о.

Выкапывают траншеи на запланированную глубину. Если уклон формируется на этапе земляных работ, то уровнем проверяют наклон дна через каждый метр. Значение перепада – от 2 до 4 см на каждый метр линии.

Ровные стенки и дно, глина – на одной стороне канала

Дно и стенки выравнивают. В отличие от поверхностных систем, при копке глубинных траншей не нужно делать стенки под наклоном ко дну. Глину из каналов отсыпают на одной стороне траншеи, желательно – на строительную пленку. Защитная пленка предотвратит размывание выкопанной глины по участку и облегчит обратную засыпку.

В местах установки колодцев делают расширения: диаметр ям под емкости должен превышать диаметр колодцев на 20 – 30 см.

Монтаж линий: пошаговое руководство ↑

В подготовленной траншее кольцевого дренажа формируют подушку из утрамбованного песка. Толщина первичной подсыпки – 15 – 20 см.

Песчаная подсыпка

Первый слой дренажного сэндвича – геотекстиль. Полотна укладывают на дно, совмещая середину полотна с центральной линией траншеи. Края оставляют свободными и фиксируют к стенкам.

Геотекстиль с щебневой подсыпкой

На геотекстиль засыпают щебень, толщина засыпки — от 30 см. В подушке по центру делают углубление, в которое укладывают дренажную трубу.

Трубы в обсыпке

Сверху засыпают щебень так, чтобы толщина подсыпки была равномерной со всех сторон. Края геотекстиля заворачивают внахлест.

Схема дренажной линии

Установка ревизионных колодцев ↑

Устанавливают ревизионные емкости кольцевого дренажа в подготовленные траншеи на щебень. Толщина щебневой подушки – от 20 см. Соединяют патрубки с трубами с помощью муфт. Незадействованные соединительные патрубки заглушают.

Установка колодцев в углах

Вокруг наружных стенок емкости обустраивают теплоизоляцию: засыпают щебень, куски пенопласта или другой термозащитный материал.

Зазор между емкостью и стенками траншеи засыпают

Организация отвода и уход за системой ↑

Отвод кольцевого дренажа дома выводят:

  • В сборный дренажный колодец.
  • Общую ливневую канализацию.

Траншейные обоймы не требуют особого ухода. При засыпке нет необходимости утеплять дрены: функции изоляции выполняет текстиль и насыпная подушка. С учетом глубины укладки и малого объема жидкости в трубах, нет риска разрыва или промерзания системы в мороз. Промывать сеть необходимо всего 1 раз в несколько лет. Для чистки используют воду под напором, которую подают в трубы через ревизионные колодцы.

Самостоятельно разрабатывать проект сложного кольцевого дренажа не стоит. Ошибка в расчете расстояния и глубины чревата абсолютной бесполезностью дрен. Если радиуса дренажа не хватит для снижения уровня воды до запланированного, то в сезон, когда почва перенасыщена влагой, подвал и цоколь дома будут подтоплены. Исправить ошибку удастся, только полностью переустановив дренажные линии по корректной схеме. Основные расчеты и создание плана дренажа – задача для специалиста.

stroy-aqua.com

Устройство дренажа вокруг фундамента дома - поэтапно

Поступил заказ на реконструкцию одного загородного дома. И все там прекрасно и в чистом воздухе поют птички, и сосны, и речушка рядом, и колодец с холодной сладкой водой…Красота!Да вот незадача – треснул старенький фундамент дома пополам и пошли трещины по всему дому с низу и до самой крыши.

Что такое? Ответ прост – близко грунтовые воды, а на старом фундаменте совсем нет гидроизоляции. Просто вообще.

Как выйти из такой ситуации?

Так как дом будет расширяться, то было принято решение построить новый ленточный фундамент вокруг старого, выполнить гидроизоляцию фундамента и сделать глубинный дренаж фундамента вокруг дома.

Как сделать дренаж фундамента для дома?

Если грунтовые воды находятся на глубине более 2 метров можно обойтись поверхностными, открытыми дренажными системами.

Открытые дренажные системы или поверхностный дренаж состоит из закрепленных между собой открытых каналов, лотков и желобов, расположенных параллельно уклону местности на безопасном расстоянии от фундамента дома. Чаще такие желоба устраивают по периметру дома вдоль края отмостки. Такой дренаж отлично справится с осадками, но не спасает от грунтовой воды.

Если грунтовые воды собираются выше 2 м, то для отвода влаги от фундамента применяется глубинный дренаж. Т.е. дренажная система устраивается на глубине заложения фундамента  по периметру дома параллельно уклону местности. Вода собирается в желоба и затем выводится на безопасное расстояние от фундамента. Такую воду можно собрать в одной емкости, добавить к ней воду из открытой дренажной системы и потом использовать ее для полива.

В нашем случае чернозем был насыпным грунтом, завезенным много лет назад, дальше суглинок, вода собирается между этими двумя слоями, затем суглинок размокает и плывет, что и приводит к движению фундамента дома. Основной грунт – суглинок, поэтому устройство свайных фундаментов делать нет необходимости. Можно было обойтись и простой гидроизоляцией, но для успокоения души все-таки выполнили дренаж и вывели воду в речку.

Устройство дренажа фундамента. План участка

Устройство дренажа фундамента. Схема

Устройство дренажа. Пошаговая инструкция.

Шаг 1: траншея: начинается устройство дренажа с траншеи. Размечаем участок и выкапываем траншею на глубину фундамента, но всегда ниже глубины промерзания грунта + 200мм. В нашем случае: глубина промерзания грунта 1200, +200, следовательно, глубина траншеи – 1400 мм по периметру дома. Если история с грунтом другая, болото, например, надо ставить сваи на расчетную глубину.  Для устройства дренажа траншея роется чуть шире фундамента по периметру, там, где будет дренаж.

Шаг 2: подстилающий слой: рассыпать и утрамбовать песок 50-100 мм, затем щебень 100-150мм.

Шаг 3: гидроизоляция фундамента. На подстилающий слой укладывается горизонтальная гидроизоляция фундамента – рубероид в два слоя на битумной мастике. Затем строится фундамент. После чего вертикальная – обмазочная гидроизоляция фундамента битумом за 2 раза. И на верхнюю часть фундамента опять укладывают рубероид в два слоя на битумной мастике. Края рубероида верхнего и нижнего слоя подворачивают и склеивают с вертикальным слоем.

Шаг 4: устройство дренажного лотка. На расстоянии 1 м от фундамента на подстилающий слой делаем бетонную подготовку 50-100мм и укладываем дренажный лоток с уклоном  0,5 — 1%  (на 1 м длины поднимаем на 1см). Чем выше подъем лотка, тем легче будет сток воды.

Дренажный лоток можно изготовить несколькими способами:

Способ 1: из пластиковой канализационной дренажной трубы диаметром 110-125мм. Верх на такой трубе необходимо местами срезать или должны быть устроены отверстия для доступа воды в трубу. Трубы монтируются между собой фитингами обычным способом и сводятся к водоприемному баку или просто выводятся за пределы участка. Затем труба оборачивается геотекстильной тканью, хорошо пропускающей воду. Подойдут дорнит или флизелин дорожный иглопробивной геотекстиль применять не рекомендуется, так как он плохо пропускает воду. Геотекстиль приматывается к трубе синтетическим жгутом. Ткань ограничивает доступ песка в трубы ливневой канализации.

 Способ 2: используется готовая перфорированная поливинилхлоридная дренажная труба диаметром 260мм, к ней имеются соединительные фитинги, затем труба обматывается геотекстилем.

Способ 3:  изготовить лоток из металлической трубы. Делается так же, как и в случае с пластиком.

Способ 4: отлить лоток из бетона. Сверху уложить мелкую решетку. На решетку уложить геотекстиль.

Способ 5: Выложить лоток из кирпича и обмазать его внутри цементно-песчаным раствором с добавлением жидкого стекла для гидроизоляции. На лоток уложить любую решетку, затем примотать геотекстиль для песчаного фильтра.

 Способ 6: взять готовый пластиковый или бетонный лоток. Для дренажа фундамента частного дома или дачи подойдут лотки с классом нагрузки А15 (допустимая нагрузка – 15кН или 1,5тн). К ним так же прилагаются готовые пластиковые пескоулавители. Такие дренажные лотки производят с уклоном 0,5%. На лоток сверху геотекстиль приматывается синтетическим жгутом. Лотки выводят в емкость для сбора воды или за пределы участка.

Шаг 5: фильтрующий слой. Устраивается из камня фракции 3-5 см и больше, желательно без песка. Для фильтрующего слоя подойдет гравий, галька, щебень крупной фракции, битый кирпич, камни, керамзит, бой бетона. Фильтрующий слой утрамбовывают. Затем стелется дорожный иглопробивной геотекстиль. Этот слой ткани необходим уже для защиты от атмосферных осадков.

Шаг 6: выравнивающий слой устраивают 100-150мм из песка с утрамбовкой.

Шаг 7: устройство отмостки. На песок устилается слой рубероида, желательно любая армирующая сетка, затем под уклоном 3-5% отливается бетонная отмостка толщиной 150-100 мм. Армирующую сетку следует выставить на высоту 3-5 см от рубероида для защиты металла от коррозии.

Шаг 8: открытый дренаж. Вдоль отмостки, параллельно уклону местности, устраиваем желоб водостока. Его можно изготовить из отливов/сливов для тротуарной плитки, которые продаются в широком ассортименте. Укладывают желоба на цементно-песчаном или бетонном растворе под уклоном 1-3% . Желоба выводят на безопасное для дома расстояние 1,5м или сводят в емкость для последующего использования воды.

Шаг 9: грязеуловитель. Перед входом в дом устраиваем такую нужную вещь как грязеуловитель. Из бетона отливается лоток глубиной 100 мм. Дно лотка должно иметь уклон в сторону открытого дренажа и выход в открытый дренаж. Сверху на грязеуловитель устанавливается решетка для чистки обуви от грязи. Продаются готовые решетки или такую решеточку можно сварить самому.

Шаг 10: наводим красоту. Отмостку по периметру украшаем тротуарной плиткой или природным камнем на растворе, или другим отделочным материалом. Все зависит от Вашей фантазии и дизайна дома.

После того, как дренаж фундамента выполнен, можно делать дренаж участка.

Читайте также:

samostroyechka.ru

Система дренажа вокруг дома - Всё о сантехнике

Дренажная система вокруг дома своими руками — нюансы в деталях

При проектировании дома желательно сразу же задуматься и о необходимости установить вокруг него дренажную систему. Если же дом уже построен, и сырой подвал не дает возможности комфортно жить, то дренажная система вокруг дома своими руками должна быть сделана позже. Существует несколько видов дренажных систем, и каждая из них имеет свои особенности и характеристики, поэтому все они будут рассмотрены в этой статье.

Пристенный дренаж фундамента своими руками

Дренаж – это система труб, которые проложены в специально вырытых траншеях с соблюдением постоянного уклона, обеспечивающего отвод воды в водоприемник. Когда влажность грунта превышает допустимые пределы, избыток влаги попадает в перфорированные трубы и стекает в колодец (прочитайте: «Дренажные колодцы своими руками — как сделать правильно «).

Как выглядит схема дренажной системы вокруг дома, и как выполнить действительно качественное проектирование?

Первым делом нужно провести геологическую разведку участка, определив следующие показатели:

  • тип почвы на участке;
  • максимальный уровень подземных вод;
  • самую высокую и низкую точки участка.

Эти данные необходимо нанести на план участка вместе со схематичными изображениями всех объектов, находящихся на нем: деревьев, построек и самого здания. Дрены необходимо прокладывать по периметру здания, причем расстояние от дома должно составлять не менее одного метра, а глубина дренажа вокруг дома должна хотя бы на 30 см превышать глубину закладки фундамента.

Кроме того, нужно соблюдать постоянный уклон, величина которого должна быть не менее 3 см на один метр длины трубопровода. Водосборный колодец всегда располагается в самой нижней точке участка, и именно в него стекается вся собранная вода. Выполняя эти правила, создается карта закладки труб, на которую наносятся и точки, где будут установлены смотровые дренажные колодцы. Бытует мнение, что можно объединять систему ливневой канализации с дренажом, но специалисты не советуют так делать.

Подготовка к работе вокруг дома

Когда план работ готов, можно приступать к более материальным задачам: закупке материала и подготовке инструментов.

Дренажные трубы выпускаются из разных материалов: существуют изделия из пластика, асбестоцемента, керамики. Впрочем, наибольшее распространение заслуженно получили именно пластиковые изделия, характеристики которых отлично подходят для создания дренажных конструкций (прочитайте: «Как сделать дренаж вокруг дома правильно «).
Диаметр труб должен находиться в пределах 100-110 мм. Если трубы будут закладываться на большую глубину, то стоит позаботиться о том, чтобы они были как можно прочнее. Специалисты не советуют использовать гибкие пластиковые трубы, поскольку с ними тяжело соблюдать уклон.

Кроме труб, нужно приобрести и дополнительные элементы, в список которых входят:

  • фитинги;
  • смотровые колодцы и крышки люков для них;
  • геотекстильная ткань.

Если здание еще не построено, то пригодится гидроизоляция для фундамента, и, конечно же, потребуются основные строительные инструменты: лопаты, строительный уровень и рулетка.

Теперь, когда все готов к работе, устройство дренажной системы вокруг дома – дело времени. В первую очередь вокруг здания на необходимой глубине выкапывается траншея, габариты которой должны соответствовать заявленным в плане. Борта траншеи могут быть любой формы, но тут есть нюанс: если почва изначально довольна рыхлая, то есть смысл сделать небольшие скосы. Ширина траншеи тоже рассчитывается заранее. Чтобы точно соблюдать все необходимые размеры, нужно не забывать пользоваться рулеткой и уровнем.

Каждый поворот траншеи и каждые 30-50 метров прямых дистанций должны быть оборудованы небольшими углублениями, в которые будут устанавливаться смотровые колодцы.
Если в процессе выкапывания канавы будут попадаться камни, твердые куски земли и прочие посторонние элементы, их стоит удалить, чтобы в дальнейшем не повредить трубы. По окончании земельных работ можно обшить фундамент гидроизоляцией, если это не было сделано ранее.

Когда предыдущие работы закончены, можно приступать непосредственно к созданию дренажной системы. Дно траншеи засыпается слоем щебня и песка глубиной примерно 10 см и утрамбовывается, после чего на него укладывается геотекстиль. Свободные края ткани нужно завернуть на стены, чтобы в дальнейшем обернуть ими трубы.

Когда подкладка готова, на нее укладываются трубы. Трубопровод должен идти по центру траншеи. Соединяя трубы, стоит дополнительно обмазывать их силиконовым герметиком. Если перфорация на трубах есть только с одной стороны, то их лучше расположить отверстиями вниз. Важно в процессе работы не забыть о необходимости установки смотровых и поворотных колодцев. Одним из последних этапов будет установка водосборного колодца. Высота колодцев определяется таким образом, чтобы после завершения работ к ним можно было без проблем получить доступ.

Закончив монтаж труб, их необходимо засыпать слоем щебня, завернуть в геотекстиль и засыпать всю конструкцию землей, покрыв сверху слоем дерна.

Кольцевая дренажная система вокруг дома

Кольцевая дренажная система вокруг дома нужна тогда, когда дом уже построен, а отмостка обустроена.

По большому счету, кольцевая дренажная система выполняется так же, как и пристенная, но есть некоторые отличия:

  • траншея должна находиться в трех метрах от фундамента, а все остальные габариты останутся на прежнем уровне;
  • когда закладка дрен закончена, они засыпаются 10-сантиметровым слоем щебня, а все остальное пространство заполняется грунтом;
  • траншеи в данном случае можно декорировать как кольцевую дорожку, направленную к водостоку.

Линейный дренаж фундамента

Под линейным дренажом понимают установку дренажных лотков на участке. Кроме того, их можно устанавливать по периметру здания для сбора и отвода атмосферных осадков (прочитайте: «Делаем дренаж фундамента дома своими руками правильно «). Эффективность лотков можно повысить, объединив их с точечными дождеприемниками и пескоуловителями с подключенными дренажными трубами, что даст возможность отводить воду прямо в коллекторный колодец.

Работы выполняются по схожему плану: сначала подготавливается схема конструкции с учетом всех объектов, находящихся на участке. Потом вычерчивается линия прокладки системы линейного дренирования, указываются места установки дождеприемников и прочих элементов конструкции. Потом приобретаются материалы, подготавливаются инструменты, после чего можно приступать непосредственно к постройке дренажной системы.

Работы будут выполняться по следующему алгоритму:

  1. Сначала подготавливается траншея для лотков. Все правила остаются прежними, но глубина должна быть всего на 10-15 см больше высоты лотка, а ширина – на 10 сантиметров больше.
  2. Когда траншея готова, устанавливается дренажный колодец, к которому подключается канализационная пластиковая труба, подведенная к месту установки первого лотка.
  3. Теперь можно заливать бетонное основание. Когда оно будет готово, можно через систему переходников и соединительных элементов подключать следующие лотки. Система готова, и теперь вода на участке не будет проблемой.

Дренажная система вокруг дома своими руками – это не проблема, если подойти к этому вопросу грамотно и осмысленно. Правильное дренирование позволит создать комфорт в доме и даст возможность избежать постоянных подтоплений и заливаний: дом станет крепостью, которую не сможет сломать никакая вода.

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.

Дренаж вокруг дома своими руками

Когда необходимо устройство дренажной системы:

  • месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
  • качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
  • уровень осадков в вашей местности;
  • уровень залегания грунтовых вод;
  • заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
  • наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30 о. а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

  • выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
  • на дно траншеи укладывается геотекстиль;
  • траншея засыпается гравием, щебнем и т.п.;
  • сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

  • Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
  1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
  2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

  • Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
  • Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

  • Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

  • Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубы Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

  • Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:
  1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
  2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
  • Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
  • Засыпать дренажные трубы щебнем на высоту 300мм.
  • Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
  • Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Похожие новости

Дренажная система вокруг дома своими руками

Дренажная система вокруг дома своими руками — инструкция по проектированию

Дренажная система вокруг дома своими руками

Вы проектируете дом и задумались об одновременном обустройстве дренажной системы вокруг него? А может дом уже давно готов, но сырость в подвале нарушает гармонию и комфорт в вашем жилье? И в том и в другом случае дренаж вокруг дома — необходимая мера, про которую е следует забывать. Видов дренажа и вариантов его обустройства множество. Рассмотрим подробнее, как своими руками проложить коммуникации для отвода влаги вокруг дома.

Схема дренажной системы

Как сделать пристенный дренаж фундамента своими руками

Дренаж представляет собой систему труб, проложенных под уклоном в специальных траншеях и оснащенных ревизионными колодцами. Избыточная влага из грунта, скапливаясь в перфорированных трубах, самотеком поступает в накопительный колодец.

Проектируем дренажную систему

Эффективность всей системы зависит от точности ее проектирования. Поэтому стоит уделить должное внимание данному этапу подготовки.

Проект дренажной системы

Проект дренажной системы начинается с геологических исследований: определения типа почвы, максимального уровня грунтовых вод, самой высокой и самой низкой точки участка. На план наносится весь участок с указанием деревьев, сооружений, непосредственно здания в масштабе. Можно воспользоваться бумагой в клетку или графическим редактором. Дрены будут проложены по периметру дома (на расстоянии не более 1 метра и на глубине — чуть ниже уровня закладки фундамента, оптимальный уклон траншей — 3 см на 1 погонный метр), а колодец для сбора влаги должен быть расположен в самой низкой точке участка. Следуя этому правилу, указываем на чертеже прокладку труб, места для установки смотровых/поворотных колодцев и точку сброса (поворотные колодцы должны находиться на каждом повороте труб, смотровые — через каждые 30-40 метров на прямых участках трубопровода).

Опытные строители не рекомендуют объединять дренажную систему с ливневой канализацией, несмотря на схожесть их функций.

Выбираем дренажные трубы и готовимся к земляным работам

Итак, план составлен, пора заняться приобретением материалов для устройства дренажной системы вокруг дома.

Трубы для дренажных систем выпускают из: пластика (с гладкой стенкой или гофрированные), «Перфокор» (трубы из пластика с минеральными добавками), асбестоцемента, керамики. У труб различный диаметр и класс жесткости, дополнительно могут быть встроены фильтры для предотвращения засора перфорации. Для дренажа подойдут трубы Ø100-110 мм, при этом, чем ниже уровень прокладки дрен, тем прочнее должен быть материал.

Труба дренажная гофрированная с фильтром из кокосового волокна

Гладкостенные пластиковые дренажные трубы

Гибкие пластиковые трубы для дренажа использовать не рекомендуется ввиду сложности соблюдения точного уклона и возможных отложений ила в местах незначительных изгибов в процессе эксплуатации. Дрены можно сделать своими руками из гладкостенных оранжевых пластиковых канализационных труб, просто просверлив в стенках достаточное количество отверстий.

Не забудьте приобрести остальные материалы для обустройства дренажной системы: фитинги (тройники, переходники, муфты, заглушки), материал для устройства стенок смотровых колодцев (например, пластиковые кольца или пластиковые трубы), крышки люков для смотровых колодцев, герметик силиконовый, щебень, песок, цемент, геотекстиль (нетканный материал, способный пропускать воду и задерживать частички песка и почвы), лопаты, строительный уровень и рулетка, капроновый шнур. Также понадобится гидроизолирующий состав для покрытия фундамента.

Земляные и гидроизоляционные работы

Земляные работы, которые можно выполнить вручную или экскаватором, начинаются с копки по периметру здания траншеи, которая должна быть расположена на расстоянии полуметра от фундамента и залегать на 30 см ниже его (в самой высокой точке участка). От этой самой высокой точки участка траншеи должны проходить под уклоном в сторону точки водосбора как минимум 1 см/м.

Стенки траншеи можно сделать прямоугольной или трапециевидной формы. Второй вариант более удобен на рыхлых, осыпающихся почвах. Ширина траншей принимается равной диаметру дренажных труб с запасом в 40-50 см (для труб диаметром 100 см ширина траншеи составит около полутора метров). Точность проведения земляных работ проверяйте натянутыми по дну траншеи маяками или нивелиром.

На каждом повороте траншеи и через каждые 30-50 метров прямых участков необходимо выкопать небольшие котлованы под смотровые колодцы. Не забудьте в процессе копки удалить из почвы острые камни, крупные комья земли и посторонние предметы, которые могут повредить дрены.

После земельных работ рекомендуется произвести работы по гидроизоляции фундамента.

Укладка фильтрующего слоя и сборка дрен

Устройство дренажной системы

Устройство дренажной системы

Когда траншея по периметру прокопана с должным уклоном, котлованы под колодцы готовы, можно приступать к дальнейшим действиям.

Если вы располагаете достаточным количеством геотекстиля, уложите данный материал на дно траншеи (с припуском на стенки). Если же вы сэкономили и не приобрели геотекстиль, то дно траншеи следует засыпать десятисантиметровым слоем утрамбованного песка. Далее на геотекстиль или песок следует засыпать слой мелкого гравия толщиной около 10 см. Можно приступать к сборке дрен.

Если ваши трубы не имеют фильтров, защищающих дренажные отверстия от засорения, оберните их одним слоем геотекстиля и закрепите его полимерным шпагатом.

Укладывать трубы необходимо по центру траншей, соединяя их в единый замкнутый контур фитингами и муфтами (при сборке желательно использовать на поворотах по 2 фитинга с углами 45°, избегая установки фитингов с прямыми углами, чтобы избежать возможных засоров). Все стыки желательно промазать силиконовым герметиком. В том случае, если отверстия на дренажных трубах расположены только с одной стороны, то трубы укладываются данными отверстиями вниз. Не забудьте установить поворотные и смотровые колодцы, снабдив их крышками и заглушками на дне. Установите колодец. в который будет сбрасываться вся собранная в дренах вода. Высота колодцев (в том числе и колодца-водоприемника) выбирается исходя из глубины траншеи и необходимости легкого доступа к люку после окончания ландшафтных работ около дома.

Укладка дренажных труб и подключение их к ревизионным колодцам

После монтажных работ, трубы следует засыпать слоем щебня, после чего краями геотекстиля, уложенного на дно в самом начале, накрыть этот фильтрующий слой засыпки (щебень засыпается чуть выше нижнего уровня ростверка).

Обратная засыпка дренажных труб (вариант без использования геотекстиля)

Далее, в зависимости от пожеланий заказчика, проложенный дренаж закрывается отмосткой с глиняным замком или без такового.

Видео — Дренажная система вокруг дома своими руками

Кольцевая дренажная система вокруг дома

Кольцевой дренаж обустраивают в тех случаях, когда дом уже возведен, а отмостка проложена. Основных отличий кольцевого дренажа от устройства пристенного технологически нет, за исключением следующих моментов:

  • траншею необходимо прокладывать по периметру дома на расстоянии до трех метров от фундамента, при этом все правила земельных работ, включая уклон и глубину, остаются неизменными;
  • после прокладки дрен и установки колодцев, следует засыпать десятисантиметровый слой щебня, обернуть его свободными краями геотекстиля, после чего до нулевого уровня засыпать грунт;
  • вместо устройства отмостки засыпанные траншеи кольцевого дренажа засыпаются тонким слоем гравия (или дерном) и декорируются, как кольцевая дорожка, ведущая к точке водосброса.

Как сделать линейный дренаж фундамента своими руками

Линейный дренаж подразумевает прокладку дренажных лотков на прилегающей к дому территории, а также может быть установлена по периметру здания (в том числе около входной двери) для сбора и отвода поверхностных вод. Система сообщающихся желобов (лотков) может быть дополнена точечными дождеприемниками для сбора дождевой воды с крыши и пескоуловителями с подключенными дренажными трубами, по которым вода будет отводиться в коллекторный колодец. Система защищает фундамент здания и отмостку от пагубного влияния излишней влаги.

Готовим план линейного дренажа

В графическом редакторе или на бумаге в клетку чертим план имеющихся на участке построек (вид сверху). Далее отмечаем по периметру линию прокладки линейного дренажа, обозначаем места для установки точечных дождеприемников, придверной решетки, точку сброса воды (дренажный колодец стоит расположить в самой низкой точке участка).

Закупаем материалы

Составляющие элементы дренажной истемы

Для работы понадобятся: кельмы, лопаты, цемент, песок, рубероид или толь, герметик, лотки с решетками, пескоуловители, заглушки, дренажные трубы, капроновый шнур, строительный уровень, болгарка.

Земляные и монтажные работы

  1. По периметру дома (на расстоянии 1-3 метра) прокапываем траншею. Ее глубина должны быть на 10-15 см больше высоты лотка. Ширина траншеи соответствует ширине лотка с запасом до 10 сантиметров. Также необходимо прокопать траншеи под канализационную трубу, соблюдая уклон до 3 см/м в сторону точки сброса воды (дно всех траншей засыпается утрамбованной песчаной подушкой). Не забудьте про котлован для коллекторного (дренажного) колодца.
  2. Устанавливаем дренажный колодец. К нему подключаем канализационную трубу оранжевого цвета из пластика. Конец трубы подводим к месту установки первого дренажного лотка.
  3. Готовим бетонное основание. Замешиваем цементный раствор и выкладываем его небольшим слоем в траншею под первый лоток. К лотку герметиком приклеиваем торцевую заглушку, вставляем в паз переходник и устанавливаем дренажный лоток в траншею, соединяя переходник и канализационную трубу. В переходник вставляем пластиковую корзинку для сбора мусора, накрываем лоток решеткой. (вместо канала с отводом можно подключить канализационную трубу к пескоуловителю). Лоток должен быть заглублен в почву на 3-4 мм. Для удобства работы можно натянуть капроновый шнур, как направляющий маяк. Между стенками лотка и почвой укладываем полоску рубероида, далее засыпаем пространство между рубероидом и стенками котлована утрамбованным грунтом. Подсоединяем следующие лотки, нанося на торцы немного герметика и укладывая дренаж в траншеи с цементным основанием.

Подключение пескоуловителя к канализационной трубе

Схема установки дренажного лотка

Наступать на дренажные лотки можно только после того, как высохнет цемент. В процессе эксплуатации лотки следует периодически прочищать струей, вынимая корзинки для сбора мусора.

Узнать подробнее о тонкостях установки поверхностной дренажной системы можно из видеоурока.

Видео — Поверхностный дренаж вокруг дома

Устройство дренажа вокруг дома Дренаж вокруг дома оборудуется с целью осушения прилегающей к дому территории и защиты фундамента.

Как сделать дренаж вокруг дома своими руками Способов того, как сделать дренаж вокруг дома, есть несколько. Но, если разобраться в этом вопросе, то.

Водосток из канализационных труб Если вы строите загородный дом или дачу, перед установкой кровли вам необходимо смонтировать.

Пристенный дренаж фундамента Дренажная система является одной из важных частей водоотведения, защищающая загородный дом и участок от.

Многие знакомые, при строительстве домов, пренебрегают оборудованием дренажной системы, а просто отводят через сливы и отливы воду подальше от дома и стараются вывести ее куда нибудь за двор, что-бы не тратить лишних денег.

Источники: http://kanalizaciyadoma.com/drenazh/drenazhnaya-sistema-vokrug-doma-svoimi-rukami-nyuansy-v-detalyakh.html, http://moydomik.net/kommunik/drenazhnaya-sistema/231-drenazh-vokrug-chastnogo-doma-sistema-otvoda-vody.html, http://kanalizaciyaseptik.ru/drenazhnaya-sistema/drenazhnaya-sistema-vokrug-doma-svoimi-rukami.html

santex1.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
