Из розетки звук – Электрическая розетка издаёт странные звуки (как будто трещит) , чуть искрится (внутри переходника) , а потом попахивает.

Добавить комментарий

6watt.ru

Звукоизоляция розеток

В этой статье речь пойдет о звукоизоляции электрических розеток в том числе и шумоизоляции.

Многие знают о практически нулевой звукоизоляции в большинстве многоквартирных панельных домах старой постройки. Одним из источников посторонних звуков в квартире являются электроточки. В этом вы можете убедиться, приблизив ухо к розетке. Производство железобетонных плит предусматривает создание

Жильцам надо самостоятельно устранить недостаток, характерный для типового строительства. Иначе их комфорт будет постоянно нарушаться. И не только шумом от соседей. Через сквозной канал поток воздуха постоянно затягивает в квартиру табачный дым, неприятные запахи, аллергены, микробы. Это можно сделать обратившись к специалистам или своими силами. Рассмотрим более подробно как делается звукоизоляция розеток.

Методы звукоизоляции розеток

Задача решается одним из  трёх способов:

1. Перенос встроенной розетки на другое место.
2. Замена встроенной розетки на накладную.
3. Укладка звукоизоляционного материала под имеющуюся розетку.

Первый вариант сам собой реализуется, когда в квартире производится ремонт. Зонируя и оптимизируя пространство, владельцы переносят электроточки со стандартных в более удобные для подключения бытовой техники места.

Встраиваемой, внутренней или скрытой называют заглубленную в стену розетку. На поверхности остаётся только накладная декоративно-защитная панель. Встраиваемые розетки используются при монтаже скрытой проводки. Они выглядят аккуратнее, но их установка трудоёмкая. Можно перенести встроенную розетку, высверлив рядом со старым новое отверстие и пробив канавку под провод.

Накладная или внешняя розетка крепится поверх стены под открытую проводку. Её корпус возвышается на 5 см, что не всегда приемлемо в современном интерьере.

Если ремонт не предвидится, практичнее и дешевле выполнить звукоизоляцию уже имеющейся в наличии внутренней розетки. Операция не отнимает много времени и трудозатрат. Розетка и коробка вынимаются из гнезда, в отверстие укладывается звукоизоляционный материал, всё возвращается на место.

 Если вы слабо разбираетесь в электромеханике, не занимайтесь монтажными работами самостоятельно! Вызовите профессионального электрика из ЖЭКа или специализированной фирмы.

Для начала необходимо снять розетку.

Демонтаж встроенной розетки

1.  Согласуйте с соседями свои намерения. Если они не очень аккуратные хозяева, вы можете по неосторожности вывалить их розетку, спровоцировать короткое замыкание, пострадать от напряжения их сети.
2. Отключите электропитание квартиры на распределительном щите или счётчике.
3. Индикаторной отвёрткой или мультимером проверьте напряжение в сети. Теоретически его быть не должно. Но никто не гарантирует, что строители правильно запитали силовой кабель на квартиру.
4. Снимите накладную панель.
5. Ослабьте два винта, зажимающие разводные лапки.
6. Выньте механизм розетки. Вы увидите две или три пары проводов с зажатыми в клеммы концами. Силовой кабель обычно выходит из верхней части стены.
7. Ослабьте винты на клеммах и снимите колодку розетки. Концы заизолируйте.
8. Перед вами откроется электромонтажная или установочная коробка в форме стакана. Старые коробки изготавливались из металла 0,4 мм, современные – из пластика. Извлеките коробку.
9. Посветив фонариком, вы увидите коробку соседской розетки. Если обнаружите наплывы строительного раствора, зачистите их, удалите весь мусор и пыль.

Подготовительная работа закончена. Приступаем к звукоизоляции отверстия.

Звукоизоляция встроенной розетки

Железобетонные плиты для панельных домов имеют толщину 12-16 см. Ваша законная глубина погружения в розеточное отверстие – 6-8 см, 4-5 см из которых займёт установочная коробка. Если ваш сосед признаёт за вами право заполнить изоляцией и его половину, вам предоставится лишнее пространство 2-8 см глубиной.

Когда заходит речь о материале для звукоизоляции розетки, многим домашним мастерам первой приходит в мысль о монтажной пене. Использовать её категорически нельзя, потому что:

• Задутая с вашей стороны она проникнет в розетку соседям. Вряд ли их это обрадует.
• Она горючая. Если контакты в вашей или соседской розетке заискрят, сухой пенополиуретан выгорит. Даже красная огнеупорная пена рассчитана на температуру до +90°C.
• Пена хорошо защищает от сквозняков, но обладает низкими звукоизоляционными свойствами.

В продаже имеется множество других, более подходящих и менее опасных материалов для звукоизоляции, которые можно использовать в электрических точках:

• строительный раствор;
• гофрокартон;
• базальтовая вата;
• базальтовый картон;
• гипсокартон;
• звукоизоляционная мембрана.

Шумоизоляция розетки с применением раствора

Плотность строительного раствора близка бетону. Можно взять пригоршню готовой смеси, развести в воде и в несколько приёмов создать надёжную цементную перемычку между коробками. Но сначала в глубину отверстия нужно установить какую либо тонкую жёсткую подкладку из картона или пластика, иначе вода спровоцирует замыкание в сети соседей.

Решение дешёвое и эффективное, но долгосрочное. Даже алебастровому раствору необходимо несколько часов на застывание.

Гофрокартон – материал, который всегда есть под рукой в виде упаковочных ящиков. Толщина трёхслойного гофрокартона 1,1 – 3,4 мм, пятислойного – 5,5 – 7,0 мм. Гофрокартон достаточно пожаробезопасен: температура его горения 258°C. Это самое лёгкое и бесплатное решение проблемы.

В качестве раствора для шумоизоляции розетки можно использовать цементную или гипсовую смесь, а также смесь алебастра и воды.

1. Циркульным ножом или ножницами вырежьте 3-4 кружка диаметром на 1 мм меньше отверстия в стене. Общая толщина картонных/пластиковых прокладок должна быть как минимум на 5 мм меньше зазора между розетками.
2. Вставьте круги в глубину розеточной ниши. Можно зафиксировать их по краю силиконовым высокотемпературным (до +300°C) герметиком.
3. Приготовьте раствор в объеме примерно 1/2 стакана, замажьте шайбу и стенки отверстия.
4. Проденьте концы провода в монтажный стакан.
5. Стакан поместите в отверстие.
6. После высыхания раствора вставьте и зажмите концы проводов в клеммах розетки.
7. Подогните провода, чтобы колодка ровно разместилась в коробке.
8. Закрепите розетку в подрозетнике винтами, отрегулируйте по уровню.
9. Установите накладную панель.

Звукоизоляция розеток базальтовой ватой и базальтовым картоном

Если выполнять шумоизоляцию розетки не из подручных, а профессиональных материалов, лучше всего использовать минеральную вату. Она применяется для изоляции стен, перекрытий, кровель, и абсолютно безопасна, ведь камень не горит.

Круг из жёсткой плиты каменной ваты толщиной 50 мм подойдёт, если промежуток между розетками большой. Вырежьте шайбу на 2-3 мм шире отверстия в стене. Сожмите его с боков пальцами, вставьте в глубину отверстия.

Если промежуток между вашей и соседской розеткой менее 5 см, используйте 5-ти или 10ти миллиметровый базальтовый картон. Вырежьте из него несколько кругов по аналогии с гофрокартоном.

Изоляционные материалы из базальта – эффективное решение. Но есть проблема. Если никто из знакомых не утепляет стены или крышу, взять маленький кусочек каменной ваты попросту негде. Таких маленьких кусочков нет в продаже, поэтому приходится покупать листами.

Звукоизоляция розеток картоном

Почти в каждом доме после ремонта остаются обрезки гипсокартона. Их можно использовать, если нет базальтовых утеплителей. Он не горючий, но звукоизоляция у него хуже. Из листа 10-12 мм толщиной вырезать круг чуть меньшего диаметра и поместить в глубину розеточной ниши. Зафиксировать по краю можно высокотемпературным герметиком, затем замазать раствором.

Звукоизолирующие мембраны

Отличным звукоизолирующим материалом строители считают мембраны. Это полимерный рулонный материал толщиной 2-13 мм. У такого слоя индекс звукоизоляции Rw равен 28 Дб. На нескольких слоях показатель повышается. Для сравнения, у минеральной ваты 50 мм Rw=52Дб, у пенобетона 200 мм Rw=43Дб.

Для изоляции вырежьте из мембраны несколько кругов. Их можно не скреплять, а укладывать по одному. Эластичный полужёсткий материал сам удерживается в распор.

Звукоизоляция с переносом розетки

Если меняете встроенную розетку на накладную, запаситесь терпением. Чтобы всё сделать правильно, понадобится несколько дней. Вам придётся в несколько приёмов заполнить раствором освободившуюся нишу, дождаться пока участок высохнет, и лишь затем привинчивать новую розетку.

Если хотите, чтобы перенесённая розетка тоже была скрытой, вам придётся пробивать в бетоне штробу под проводку и высверливать нишу под розетку.

Какие методы и материалы использовать для звукоизоляции межквартирных розеток, зависит от обстоятельств и возможностей владельца. Решение проблемы требует минимальных денежных и временных расходов. Но без знаний и навыков электромонтажа обойтись трудно.

По аналогии с внутренними розетками можно сделать звукоизоляцию монтажной коробки с разводкой проводов по квартире. Обычно она находится под самым потолком посередине общей с соседями стены. Но здесь необходимо участие профессионального электрика. Без него легко перепутать провода и соединить не те концы.

Вряд ли отечественная строительная промышленность в ближайшем будущем изменит технологию производства стеновых панелей. И не смотря на то, что качество монтажных работ с каждым годом растет, жильцам стоит по возможности сразу после вселения выполнить звукоизоляцию розеточных отверстий в рамках мероприятий по благоустройству и подгонке квартиры под свои потребности.

В представленном ниже ролике Вы можете увидеть процесс звукоизоляции розетки с помощью звукоизоляционной мембраны Тексаунд:

Шумоизоляцию розеток удобно совмещать с их установкой и перемещением. Подробные инструкции по установке, ремонту и замене розеток и выключателей приведены в отдельной статье: установка розеток.

Если шум проникает не только через розетки и выключатели, то защитить помещение можно, уложив изоляцию на стены, пол и потолок. О том как правильно это сделать и какие использовать для этого материалы можно узнать в статье: Как сделать шумоизоляцию квартиру. Звукоизоляционные материалы.

Дополнительная информация

dompodrobno.ru

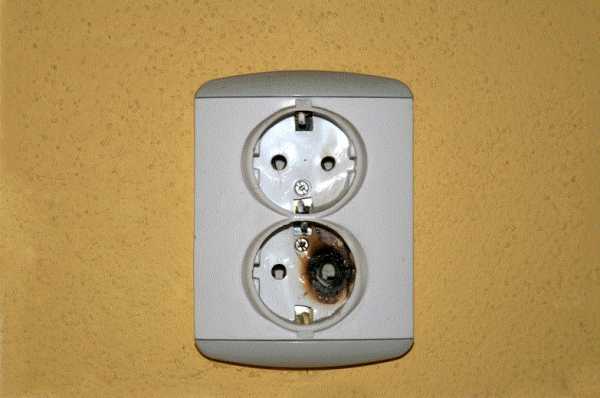

Искрит розетка – почему так происходит и как это устранить

Если искрит розетка, то в первую очередь надо смотреть на то, когда именно возникает искрение – в процессе работы или при включении штепселя. Различить их несложно – в первом случае это долгий характерный треск электрического разряда, при котором зачастую греется вилка. Во втором случае раздается громкий треск в тот момент, когда штепсель входит в розетку, а потом все работает в обычном режиме. Исходя из этой первичной диагностики, подбирается метод дальнейшего решения проблемы.

Треск при включении штепселя

Это явление наблюдается достаточно часто – к примеру, если уезжать на несколько дней из дома и отключать электроприборы из розеток. По возвращении все включается обратно и тут в некоторых розетках видна ощутимая вспышка и раздается громкий треск.

Причины возникновения

Несмотря на то, что выглядит это все достаточно угрожающе и многих заставляет рефлекторно отдергивать руки от розеток, в таком явлении нет ничего указывающего на неисправность. Просто когда контакты штепселя приближаются к контактам розетки, за мгновение до соприкосновения между ними проскакивает дуга электрического разряда. Это природа электрического тока и чем выше напряжение на контактах, тем на большее расстояние может протянуться такая дуга.

В промышленных условиях возле контактов пусковых устройств сделаны специальные дугогасительные камеры, а в особо мощных устройствах для этого даже применяют устройства, гасящие дугу сжатым воздухом или другим способом.

Что интересно, рефлекторное отдергивание руки от такой розетки совершенно бессмысленно. Причем не потому, что это явление не опасное, а по причине обмана зрения и слуха вследствие несовершенства этих органов чувств. Дело в том, что возникающая при соприкосновении контактов микромолния длится сотую, если не тысячную долю секунды. Учитывая, что человеческий глаз воспринимает все со скоростью 24 кадра в секунду, он видит только первоначальное изображение, запечатленное на сетчатке и постепенно угасающее. То же самое со звуком – слышимый треск это гром в миниатюре – сначала до уха доходят первичные возмущения воздуха, а потом уже последствия смещений его молекул.

Что можно сделать

Казалось бы вопрос решен и теперь можно просто не бояться этого явления, если бы не одно «но» — искрит не каждая розетка… Еще большее удивление это вызывает если все установленные розетки одинаковые, а значит объяснить такое их поведение различиями в конструкции не получится.

Причина проста – в одни розетки вставляются штепсели от выключенных приборов, а в другие наоборот – от включенных. Взять к примеру компьютер – обычно вся его периферия подключена к одному сетевому фильтру на 5-6 розеток. Это сам системник, монитор (а то и два), колонки, принтер, роутер – может и еще чего подсоединено. Когда компьютер выключен, на самом деле он не обесточен полностью – все его компоненты находятся в режиме ожидания, поэтому если выдернуть штепсель сетевого фильтра из розетки, то он «будет помнить» свое последнее состояние. Соответственно, когда вилка опять будет вставлена в розетку, все устройства разом «гребанут» на себя электрический ток, что и вызовет разряд в розетке.

Этого не случится, если перед отъездом обесточить каждое устройство по отдельности – вручную выключить мониторы, повернуть переключатель на блоке питания системника, щелкнуть тумблер на колонках и принтере. Тогда при включении штепселя в розетку цепь не замкнется и никакого разряда не будет.

Как это влияет на розетку

Теоретически, при возникновении даже микромолний, поверхность контактов подгорает и со временем может прийти в негодность – образующийся нагар покроет все пленкой с большим сопротивлением, это место начнет нагреваться и розетка может начать плавиться.

На практике, разряд бьет в кончик штепсельной вилки и в самое начало контакта розетки – когда штепсель полностью вставлен, то рабочая поверхность контактов совершенно другая. Тем более, если вилка из розетки достается нечасто, то до порчи контакта очень далеко.

Как итог, когда искрит розетка при включении штепсельной вилки, надо осознавать что все уже произошло и просто вставлять штепсель дальше.

Если розетка трещит во время работы

Если треск раздается когда вилка в розетке, то это уже признак плохого контакта на каком-то участке электрической цепи. Зачастую при этом со временем нагревается поверхность штепселя или сама розетка, а то и все сразу.

Причины треска в работающей розетке

По сути, шумит работающая розетка по той же причине, что и при вставке штепселя – контакты соприкасаются не вплотную, а местами не достают друг до друга. Последствия стандартные их поверхность окисляется, сопротивление электрическому току возрастает и металлы начинают нагреваться.

Точно так же трещит розетка если ослабились болтовые соединения – провод внутри контакта начинает шевелиться и образуются выступы, между которыми появляются искры. Розетка начинает шуметь, а если контакт совсем плохой, то может нагреться и расплавиться.

Также причиной искрения может быть несовпадение диаметра штырьков вилки и контактов розетки, типичный пример это когда старая советская вилка вставляется в современную евро розетку.

евро вилка слева, советская со штырьками меньшего диаметра — справа

Смотрите подробности в этом видео:

Четвертой распространенной причиной почему греется розетка, является несоответствие мощности подключенных к ней приборов с пропускной способностью проводов. Если что-нибудь потереть друг об друга, то обе эти вещи разогреются, а электроны внутри проводника «бегают» со скоростью света. Как итог – если проводка периодически работает на пределе своих пропускных возможностей, то она разогревается.

Для самих жил это не критично, но изоляция, которая постоянно размягчается и затвердевает, со временем утрачивает свои свойства. Сюда же надо учесть и способность электрического тока распрямлять проводку, по которой он пропущен. При включении мощного устройства через слабый проводник нагревающаяся жила, разогревает изоляцию, которая становится мягкой и «расковыривается» пытающимся распрямиться проводом. Также свое слово может сказать и обычная вибрация, которая появляется в устройствах, работающих от электрического тока. Невооруженным глазом она может быть незаметна, но и коротит такая проводка не всегда сразу. Со временем жила может вылезти из изоляции и тогда в лучшем случае получится искрящийся контакт, а в худшем дойдет и до короткого замыкания.

Методы устранения

Зачатую при возникновении искрения достаточно перебрать розетки – если их разобрать, то что делать дальше обычно видно невооруженным глазом. Место с плохим контактом выделяется окалинами от плавления изоляции, а сама она затвердевшая и хрупкая. Если нагара немного, то его можно просто счистить и подтянуть болтовые соединения. Когда уже дело дошло до серьезного оплавления изоляции проводов или корпуса розетки, то настоятельно рекомендуется их замена.

Выбор розеток, вилок и тройников

Причиной неправильной работы розетки может также являться низкое качество как самой розетки так и вилки электроприбора, эта проблема подробно рассмотрена в следующем видео:

Как итог

Вся бытовая электропроводка рассчитывается с многократным запасом прочности, поэтому если искрит розетка, греется штепсель или провод удлинителя, то это сигнал для скорейшего поиска и исправления неисправности.

Сразу неполадку можно и не найти – это чаще всего свидетельствует о том, что в розетку включено устройство мощность которого выше чем может пропустить проводка. В таком случае надо искать прибор «послабее» или делать дополнительную розетку.

yaelectrik.ru

Звукоизоляция розеток своими руками. Защищаем квартиру от шума

Звукоизоляция своими руками

Дом – это то место, где каждый человек отдыхает, расслабляется, восстанавливает свои силы и максимально отстраняется от внешнего мира. Но как расслабиться и комфортно отдохнуть, когда Вы постоянно слышите, как за стенкой громко разговаривают соседи, над Вами лает собака, а из пола слышатся крики топот бегающих детей.

Подробнее…

Как сделать ремонт в спальне?

Задумывая ремонт, идеальным решением станет приглашение для выполнения этого проекта профессионалов, на плечи которых можно будет переложить все связанные с ремонтом проблемы. Роль хозяина сведется к рассмотрению предложений, выбору и ожиданию результатов воплощения планов в жизнь.

Подробнее…

Зашита квартиры от шума из розеток

В процессе ремонта квартиры иной раз остро встает вопрос не только относительно звукоизоляции дверных или оконных проемов, но и сквозных отверстий, которые все еще имеются в некоторых бетонных домах. Если приложить ухо к такой розетке (только нужно не очень близко во избежание удара током), то можно услышать, как работает телевизор в соседней комнате или как разговаривают соседи.

И если вам вконец надоело слышать крики и доносящийся шум извне, то необходимо приступать к решительным действиям. На своей лестничной клетке открываем электрический щиток и с помощью рубильника (он обычно черного цвета) полностью обесточиваем квартиру.

Затем открываем пластиковую крышку своей розетки, выкручиваем винтовые зажимы и осторожно вынимаем всю розетку с проводами. Если провода при этом мешают, то откручиваем и провода. После этого должны увидеть чужую розетку. Затем готовим звукоизоляционную шайбу из минеральной ваты и плотно ею закрываем все отверстие. Но одной ваты все равно будет маловато, а звук будет проходить через данное сквозное отверстие очень легко.

Чтобы еще усилить звукоизоляцию, то для этого разводим шпатлевку на гипсовой основе (только немного, полстакана сухой шпатлевки будет более чем достаточно). Если рядом не имеется шпатлевки, то вполне можно ограничиться и обыкновенной цементной стяжкой. Затем оставляет отверстие на сутки высыхать, и собираем розетку в обратном порядке.

Сейчас в продаже появились монтажная пена в баллончиках, но вот ее категорически не рекомендуется использовать для звукоизоляции сквозных отверстий у розеток, т.к. звук от монтажной пены будет проходить еще больше, и, во-вторых, монтажная пена горит. И если случится короткое замыкание в розетке или она будет просто греться, то возникнет серьезный риск пожара.

© Статья защищена авторским правом и ее перепечатка разрешена только при указании прямой ссылки на сайт rmnt.net  Loading …

Понравилась статья? Нажимай

Спасибо Вам за добавление этой статьи в:

rmnt.net

Как сделать звукоизоляцию розеток

Если раньше при постройке панельных домов принято было использовать метод — сверлим одно отверстие сразу на две розетки в две квартиры, то сегодня приходится искать пути решения этой проблемы. Нередки случаи, когда, даже не прислушиваясь, отчетливо разбираешь разговор соседей или работу телевизора.

Слышите звуки из соседской квартиры?

Кто-то может посоветовать вызвать профессионального электрика, а мы разберемся, как это сделать самостоятельно. Перво-наперво необходимо снять рабочее напряжение с токоведущих частей, так как розетку с коробкой нам нужно будет снимать полностью. Поэтому в целях электробезопасности выключаем автоматы на щите управления или же на счетчике. Многие считают, что этого достаточно, но я рекомендую Вам проверить отсутствует ли напряжение в розетке индикатором или тестером, в моей практике электрика случаи бывали самые невероятные, так что лучше подстраховаться.

После этого нужно снять пластмассовую крышку с розетки и отпустить болты, удерживающие конструкцию, чтобы можно было вытащить ее наружу. Если после того, как розетка вытянута, свободный ход проводов не позволяет нормально выполнять работу, то придется открутить и провода. После этого в отверстии Вам даже может быть видна соседская коробка от розетки — это значит, что Вы на верном пути. Итак, разберем два наиболее распространенных способа шумоизоляции розеток.

Как выполнить звукоизоляцию розеток

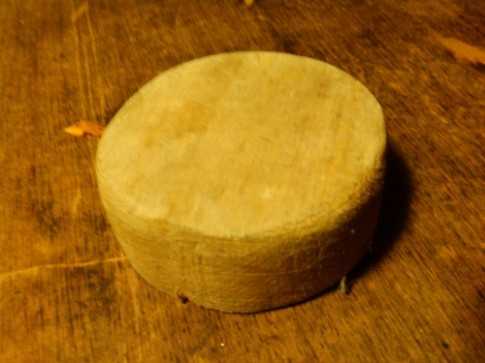

1) Вырежьте из минеральной ваты круглую шайбу, диаметр, которой будет на 2-3 мм больше диаметра отверстия. После того, как Вы поместите ее в отверстие, она должна плотно входить. Чем больший зазор останется, тем хуже получится звукоизоляция. Но одной минватой хорошую звукоизоляцию обеспечить Вам не получится, ее, как правило, нужно дополнить слоем алебастра, если таковой имеется, либо использовать обычный цементный раствор с песком в соотношениях 1:3. Только помните, что применяя цементный раствор, Вам придется подождать несколько дней пока нанесенный слой высохнет, а значит и предварительно снять розетку и заизолировать провода, для того чтобы подать напряжение. Если ждать несколько дней нежелательно или некогда, то в цементный раствор добавляют немного алебастра, но только уже в готовый раствор.

2) Также эффективно звукоизоляция розеток может быть выполнена при помощи нескольких тексаундовых заготовок. Для этого предварительно вырезаются 4 заготовки из листа или обрезка тексаунда по диаметру отверстия в стене так, чтобы они плотно проходили в отверстие. Затем помещаем в отверстие две круглые заготовки и размещаем между ними звукоизоляцию в виде той же минваты или другого негорючего материала и закрываем конструкцию оставшимися двумя круглыми заготовками из тексаунда. Не забывайте, что суммарная толщина тексаундовых заготовок и прослойки должна позволять нормально входить коробке с розеткой, как правило, у Вас в распоряжении будет 4-6 см, но эта цифра будет варьироваться в зависимости от особенностей дома.

Очень весомое предупреждение для тех, кто любит делать побыстрее и попроще: выполнить звукоизоляцию розетки при помощи монтажной пены не получится. Потому что пена имеет достаточно низкий уровень звукоизоляции и совершенно не контролируется при нанесении. В итоге получится и не красиво и не эффективно. А главное, в случае короткого замыкания или перегрева, монтажная пена, в отличии от минеральной ваты может загореться и стать причиной пожара в квартире.

В какую стоимость обойдется звукоизоляция розеток.

Наименование материала	Размеры	Цена
Тексаунд, синтетическая звукоизоляционная мембрана	1,22м*2,6мм	916 руб/метр
Тексаунд, синтетическая звукоизоляционная мембрана	1,22м*3,8мм	1320 руб/метр
Звукоизоляционная вата	1000*600*50 мм	773 руб за упаковку
Звукоизоляционная вата	800*600*70 мм	657 руб за упаковку

buildercamp.ru

Розетка, активируемая звуком

Клаппер (от англ. хлопок в ладоши) пользовался популярностью в 80-е и 90-е годы. Устройство позволяло управлять светом обычным хлопком в ладоши. Однако, изобретение было не совершенно, и имело некоторые ограничения. Клаппер срабатывал при различном шуме, и случайно выключал свет и приборы, также не было возможности контролировать более одного устройства.

Создав подобное устройство на базе Arduino, позволит установить код для каждого прибора, и исключит ложные срабатывания, ещё оно будет иметь возможность контролировать несколько розеток одновременно. Каждое устройство будет срабатывать на разную последовательность хлопков.

Arduino предоставит возможность задать интервал времени на включение и выключение розетки. Например, для перезагрузки роутера потребуется запрограммировать розетку отключение в течение 10 секунд и повторное включение. Или, можно включить нагревать на нужное количество минут, после чего автоматически выключить.

Материалы:
– Arduino Uno
– Полевой транзистор 1 шт
– Диод 1 шт
– Конденсатор 0.1 мкФ 1 шт
– Резистор 10 кОм 2 шт
– Резистор 100 кОм 1 шт
– Электретный микрофон 1 шт
– Реле 1 шт
– Выключатель 1 шт
– Розетка 1 шт
– Вилка 1 шт

Шаг первый. Схема.
Схема управления микрофона представляет собой сам микрофон, конденсатор и два резистора. В тот момент когда микрофон ловит вибрации звука, тогда меняется выходное напряжение. Сигнал поступает на аналоговый выход платы Arduino и там уже обрабатывается.

Релейный модуль содержит реле, диод и МОП-транзистор. В схему добавлен силовой транзистор, так как для реле требуется больший ток, чем выдаёт микроконтроллер Arduino. Поэтому сигнал, выдаваемый платой, будет активировать транзистор, в свою очередь, он подаст питание на реле чтобы включить его. Реле выступит в роли коммутатора переменного тока, и включает розетку. Блокирующим элементом выступает диод, который защищает Arduino от всплеска напряжения при отключении устройства. Чтобы не собирать релейный модуль можно воспользоваться платой PowerSwitch Tail или промышленным релейным шилдом.

Для перепрограммирования последовательности хлопков без модификации кода следует подключить выключатель ко второму выводу. Он подключает второй вывод к земле в рабочем режиме, и к питанию 5В для внесения изменений в программном режиме.

Шаг второй. Программный код.
Код можно загрузить прикреплённый под статьёй без изменений. Если есть желание изменяются пороговые значения, которые будут определять чувствительность датчика.

Шаг третий. Прототип схемы на макетной плате.
Перед пайкой на печатной плате автор собирает проект на макетной плате. Это даёт ему возможность выполнять нужные настройки и изменения в программном коде.

В первую очередь он проверяет схему управления микрофона вместе с микроконтроллером. Для этого подключаются светодиоды к 3, 4 и 5 выводам. Светодиоды загорались при правильной последовательности хлопков.

Также выполняется регулировка чувствительности микрофона. В программном коде меняется значение переменной «threshold».

Когда автор был уверен в правильности работы этого блока, он приступил к сборке релейного модуля. В этой части схемы дополнительные регулировки не требуются.

Примечание: не стоит подключать устройство к источнику переменного тока, пока плата не помещена в защитный корпус.

Шаг четвёртый. Пайка на печатной плате.
После полной проверки работоспособности схемы происходит её пайка на печатной плате (можно использовать перфорированную). Далее, плату подсоединяют к Arduino используя проволочные перемычки.

Шаг пятый. Установка компонентов в корпус.
Корпус для этого устройства должен быть обязательно изолирован электрически, потому что напряжение 120 VAC (напряжение розеток в стране автора) очень опасно.

Для закрепления платы внутри автор использует горячий клей.

В корпусе требуется вырезать отверстия для кабелей. Кабели и выключатель располагают на своих местах, их положение помечают по обеим сторонам. Используя пилочку для тонкого пропила, вырезают прорези размером немного большим чем диаметр проводов. Делается ещё одна прорезь для выключателя. Провода с выключателем помещают в подготовленные для них места, и фиксируют горячим клеем, после чего корпус закрывают.

Если датчик не будет срабатывать, возможно, потребуется просверлить ещё отверстия, чтобы звук лучше достигал микрофона.

Шаг шестой. Управление устройством.

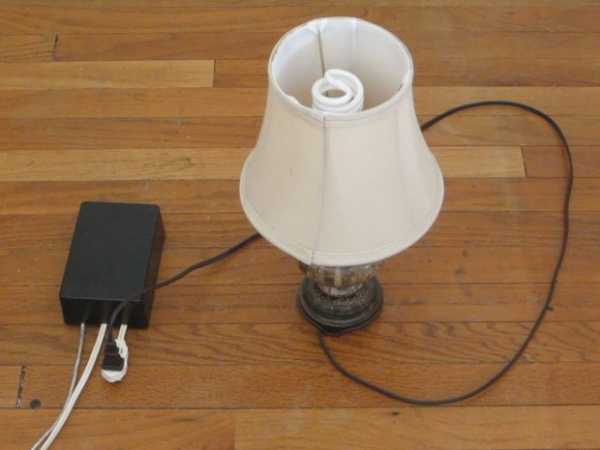

Теперь самая интересная часть в конце проделанной работы. Подключается электрическое устройство и производится закодированная последовательность хлопков. Активировать розетку можно не только хлопком, но и другим шумом, который превысит пороговое значение. По умолчанию в проверочном коде последовательность хлопков похожа на «собачий вальс». В этом коде устройство должно включатся на 10 секунд, после чего выключится автоматически. Код можно самостоятельно модифицировать, например, увеличить длительность включения, все зависит от ваших предпочтений.

Из-за того, что розетка активируется определённой последовательностью хлопков это даёт возможность контролировать несколько розеток с помощью одного микроконтроллера. Также можно контролировать несколько релейных модулей. Есть вариант запитать основную схему от источника переменного тока через USB преобразователь 5В, который устанавливается внутрь корпуса. Следует учесть что все соединения должны быть надёжно заизолированы.

Видео со сборкой и работой устройства:

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Что такое акустическая розетка, и как ее использовать в квартире

Многофункциональные, легкие в использовании аудиорозетки обеспечивают качественную и беспрерывную подачу сигнала. Такой девайс за последние несколько лет стал распространенным, и позволить себе его может практически каждая семья. Тем не менее стоит ознакомиться поближе с ее характерными особенностями.

Все чаще можно видеть квартиры, в которых на одного члена семьи приходится по одному телевизору, а также в это число входит домашний кинотеатр и аудиоустановка. Неотъемлемой частью для любой домашней аудиосистемы является ресивер или приемник. Эти устройства координируют частоту, качество приема и усиливают сигнал.

Но, естественно, отстающий звук с шипением и другими различными дефектами, создающимися в процессе передачи, не принесут должного удовольствия от просмотра, даже если на экране будет высококачественная картинка. Поэтому дабы улучшить звук, к аудиорозетке подключается ресивер. Соединение в единую систему происходит с помощью HDMI-кабеля, который осуществляет роль проводника. Далее поступившая на ресивер информация распределяется на ТВ и аудиокабели. Колонки, например, можно подключить сразу к аудиорозетке, на вход. При этом не будет проблем как с подключением, так и с отключением. Не придется скреплять и отсоединять какие-либо проводки. Это обеспечивает не только комфорт в обращении, но и безопасность, которая является неотъемлемым фактором в выборе.

Если планируется ремонт, то лучше всего изначально предусмотреть установку аудиорозетки. С ее помощью гораздо проще производится установка домашнего кинотеатра. Тем более с эстетической точки зрения скрытые в стену провода – это большой плюс. Не каждому хозяину по нраву придется видеть на своем поле груду проводов, постоянно мешающихся и затмевающих всю красоту от ремонта. С другой стороны, функциональность такой розетки обеспечит комфортное пользование на многие годы вперед без лишних затрат. Возможно, когда через 5 лет, а, может, и раньше, возникнет желание иметь монитор с большим экраном и мощной акустической системой, предусмотрительно установленный девайс в виде аудиорозетки сыграет только на руку. При этом он обеспечивает безопасность, то есть не будет появляться тревоги, что ребенок может залезть туда пальцем и пораниться.

Установка розетки подобна монтажу обычной электрической или телефонной розетки. Для начала в углублении в стене, равному 4см, крепится подрозетник. Затем устанавливается сам механизм, который следует подключить к акустическому проводу. Закрываются все внутренности рамкой. Ее выбор зависит от цветовых предпочтений хозяина.

В зависимости от того, какое количество аппаратуры нужно подключить, розетки делятся на несколько типов – это одинарная и двойная. Одинарная подходит для подключения одного кабеля, сохраняя качество передаваемого звука, а двойная сохраняет те же характеристики, но уже для пары проводников. Таким образом, если возникает нужда в подключении сразу нескольких элементов, лучше воспользоваться двойной аудиорозеткой. Например, для таких целей служит розетка 5.1. По своим данным она полностью отвечает поставленной задаче.

Легкость в обращении, высокое качество передаваемого звука позволяет по достоинству оценить все прелести аудиорозетки. При этом доступная цена и огромный выбор являются весомыми аргументами, чтобы выбрать такой девайс.

Особым спросом пользуются такие известные марки, как Werkel и Legrand. Будь то колонки от компьютера или целая стереосистема домашнего кинотеатра, многогранное звучание с помощью такой розетки не оставит равнодушным даже самого придирчивого человека.
