Измеритель влажности и температуры

ТКА–ТВ

Назначение

Прибор
предназначен для измерения параметров
относительной влажности и температуры
воздуха внутри помещений.

Принцип
работы и устройство

Конструктивно
прибор состоит из двух функциональных
блоков: зонда с датчиками влажности,
температуры и измерительного
блока-преобразователя (блок обработки
сигнала), связанных между собой
многожильным кабелем.

Измерительный
блок-преобразователь, заключённый в
пластмассовый корпус, обеспечивает
индикацию результатов измерений на
трёхразрядном жидкокристаллическом
индикаторе (дисплее), расположенном на
его лицевой панели. Жидкокристаллический
индикатор является отсчетным устройством
прибора.

Датчиком
температуры является полупроводниковый
диод, питаемый постоянным током.

Датчиком
влажности является специальный сенсор,
параметры которого зависят от значения
измеряемой относительной влажности
окружающего воздуха.

Электрические
сигналы с датчиков температуры и
влажности, пропорциональные величине
измеряемых параметров, поступают через
многожильный кабель связи на вход
измерительного блока-преобразователя.

Принцип
работы основан на преобразовании
параметров сенсора влажности и напряжения
датчика температуры в числовые значения
измеряемых параметров, с отображением
результатов измерений на жидкокристаллическом
индикаторе.

На
измерительном блоке расположены органы
управления режимами работы и
жидкокристаллический индикатор.

Прибор
может работать в одном из двух режимов
работы: 1 — измерение температуры; 2 —
измерение относительной влажности.

Переходы
на различные режимы работы осуществляется
вручную. Переключение режимов работы
осуществляется с помощью переключателя,
расположенного на лицевой панели
измерительного блока.

Во
избежание повреждения датчиков
температуры и влажности запрещается
снимать торцевой защитный колпачок и
разбирать зонд.

Не
допускается попадание капель влаги в
измерительную полость зонда, а также
не допускается погружать зонд в жидкость.

В
случае конденсации паров воды на
поверхности датчиков показания прибора
не нормируются.

При
резком изменении температуры и влажности
окружающего воздуха необходимо выдержать
прибор во времени для установления
тепло-влажного равновесия между зондом
и окружающей средой.

На
задней стенке измерительного блока
расположена крышка батарейного отсека.

Пломба
предприятия-изготовителя устанавливается
в нижнем отверстии крышки прибора. Рядом
на крышке указывается заводской
порядковый номер прибора.

Основные
технические данные

Диапазон
измерения относительной влажности,
%

10

98

Основная
абсолютная погрешность измерения
относительной влажности при температуре
205
С,
не более

5
% отн.

Диапазон
измерения температуры, С

0

50

Основная
абсолютная погрешность измерения
температуры при температуре окружающего
воздуха 205
С,
не более

5
С

Время
непрерывной работы прибора, ч, не менее

8,0

Рабочие
условия эксплуатации прибора:

1)
температура окружающего воздуха, С

от
0 до 50

2)
относительная влажность воздуха при
температуре окружающего воздуха 25
С,
не более

98
% отн.

3)
атмосферное давление, кПа

80-110

Дополнительная
погрешность измерения относительной
влажности при изменении температуры
окружающего воздуха от нормальной
(205)
С
в пределах от 10 до 40 С,
на каждые 10 С
изменения температуры, % отн., не более

5

Дополнительная
погрешность измерения температуры,
при изменении температуры окружающего
воздуха от нормальной (20±5) С,
в пределах от 0 до 50 С,
на каждые 10
изменения температуры, не более

5
С

Для
питания прибора используется батарея
типа «Крона» ТУ 16-729.060-91.

Габаритные
размеры прибора, мм (не более):


Измерительный блок

1257025


Зонд с датчиками температуры и влажности

19510

Масса
прибора, кг (не более)

0,39

Средняя
наработка на отказ, ч, не менее

2000

Порядок
работы

До
начала работы с прибором потребитель
должен внимательно ознакомиться с
назначением прибора, его техническими
данными и характеристиками, устройством
и принципом действия, а также с методикой
проведения измерений.

Рис.
Внешний вид прибора

1
— Блок обработки сигналов

2
— Зонд с датчиками влажности и температуры

3
— Защитный колпачок

Эксплуатация
прибора допускается только в рабочих
условиях, указанных в паспорте.

Перед
началом работы убедитесь в работоспособности
элемента питания. Если при включении
прибора в поле индикатора появится
символ, индицирующий разряд батареи,
то необходимо произвести замену элемента
питания.

Далее,
снимите с зонда защитный колпачок.
Включите прибор. Выберите необходимый
режим работы с помощью переключателя.

Поместите
зонд с датчиками в точке измерения
температуры и влажности.

Считайте,
после установления показаний, с цифрового
индикатора измеренное значение
температуры или влажности, в зависимости
от выбранного положения переключателя.

Появление
на ЖКИ символа «HV»
информирует о превышении значения
измеряемого параметра установленного
диапазона измерения относительной
влажности воздуха, и в этом случае
показания прибора не нормируются.

По
окончании измерений установите на зонд
защитный колпачок.

Техническое
обслуживание

Установка
и замена элементов питания.

Перед
вводом прибора в эксплуатацию установите
элемент питания (если этого не было
сделано на предприятии-изготовителе),
входящий в комплект поставки. Для этого
необходимо открыть крышку батарейного
отсека и установить элемент питания.

Не
реже одного раза в год следует производить
поверку прибора, при этом дата и место
поверки должны быть проставлены в
паспорте прибора.

studfiles.net

Измеритель влажности и температуры с ЖКИ

Опубликовал admin | Дата 6 января, 2015

     Схема прибора показана на рисунке 1 и содержит минимум деталей, основные из них – микроконтроллер PIC16F628A, датчик DHT22 и жидкокристаллический дисплей на платформе контроллеров HD44780 или KS0066 и имеющий две строки по шестнадцать символов.

     Ознакомиться с датчиком DHT22 можно в статье «Датчик влажности и температуры DTH 22» о программе ого работы с микроконтроллером PIC16F628A можно посмотреть в статье «Программа считывания данных с датчика DHT22». О ЖК-дисплее написано в ознакомительной статье «Жидкокристаллические алфавитно-цифровые индикаторы». Взаимодействие цифрового датчика DHT22 с микроконтроллером происходит по однопроводной шине данных 1-Wire, что подразумевает использования подтягивающего резистора R1. Для вывода информации на дисплей используется 4-х разрядный режим работы контроллера HD44780. При этом используются четыре разряда PORTB – RB0… RB3 – микроконтроллера и четыре разряда индикатора – D4… D7. VB+ и VB- , это выводы светодиода подсветки экрана индикатора. От величины сопротивления резистора R4 зависит яркость подсветки. Вывод Vee – вход управления контрастностью изображения. Контрастность зависит от величины напряжения, подаваемого на этот вход. На схеме показан делитель напряжения на резисторах R2 и R3, с которого снимается напряжение управления, но можно вместо них применить подстроечный резистор величиной килоОм десять. Конденсатор С1 – конденсатор фильтра питающего напряжения.

      Питается все устройство от стабилизированного блока питания с выходным напряжением пять вольт. Иногда бывает, что показания индикатора долго не меняются и создается впечатление, что в программе микроконтроллера схеме произошел сбой. Тогда в схеме можно оставить технологический светодиод, на схеме не показанный, но виден на фото, который подключается к разряду RA3, вывод 2 микросхемы DD1. Его периодическое включение будет свидетельствовать о работоспособности устройства. Об использовании такого светодиода я упоминал в статье «Программа считывания данных с датчика DHT». Максимальный ток потребления схемой, примерно двенадцать миллиампер. Это в случае применения светодиода. При таком малом потреблении энергии, для питания устройства вполне подойдет безтрансформаторный блок питания. Печатной платы я не рисовал, так что если кому не жалко, то пришлите рисунок платы в формате лау, если будете делать данный измеритель. Схема была собрана на макетной плате. Смотрим фото.

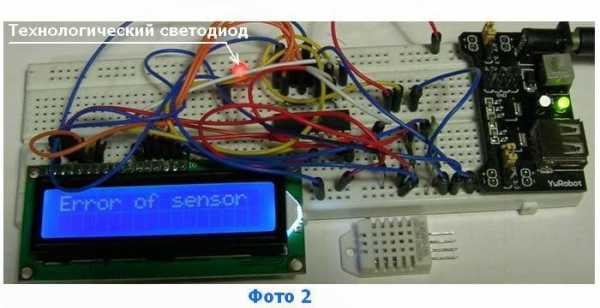

После подачи напряжения на схему, загорается подсветка индикатора и на секунду светодиод, если вы его захотите поставить. Через (примерно) три секунды на экране должна появиться информация о температуре и влажности.
